Замена ремня генератора калина 2 с кондиционером – Замена ремня Лада Калина для версии с кондиционером - Автозапчасти ВАЗ

Замена ремня Лада Калина для версии с кондиционером

Замена ремня Лада Калина в начальных комплектациях с 8-клапанным мотором мы уже описали здесь. Для более дорогих комплектация Lada Kalina с кондиционером ремню привода вспомогательных агрегатов необходимо вращать не только генератор, но и шкив компрессора кондиционера. Замена ремня проводится раз в 90 тысяч километров. Для работы понадобится яма или эстакада, поскольку часть работ необходимо проводить снизу автомобиля.

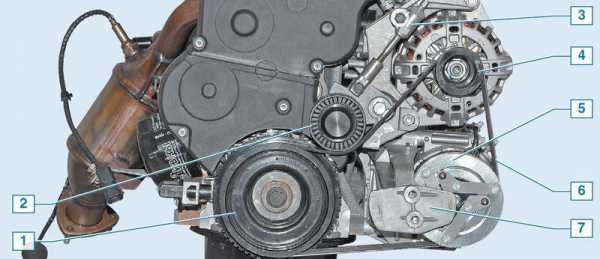

Схема ремня привода вспомогательных агрегатов Лада Калина далее

1 — шкив привода вспомогательных агрегатов
2 — ролик натяжного устройства
3 — натяжное устройство
4 — шкив генератора

5 — шкив муфты компрессора кондиционера
6 — ремень привода вспомогательных агрегатов
7 — кронштейн правой опоры силового агрегата

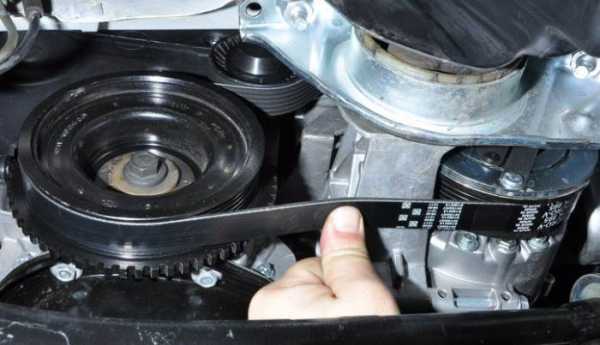

Маркировка ремня привода вспомогательных агрегатов Lada Kalina 6РК 995 (шестиклиновой, длина — 995 мм).

Для замены ремня нам предстоит демонтировать правую опору силового агрегата, так как она проходит сквозь ремень. Снизу автомобиля снимаем средний и правый грязезащитные щитки моторного отсека. Далее нам следует снять подкрылок правого переднего колеса или освободив все крепления подкрылка в передней и средней его части, отогнуть подкрылок за тормозной диск колеса.

Вывешиваем и снимаем правое переднее колесо и освобождаем крепления подкрылка согласно схеме.

Места крепления брызговика и подкрылка Лада Калина:
1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса;
2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу;
3 — саморез под ключ Torx T-20 крепления подкрылка к крылу;
4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса;
5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

Устанавливаем под поддон картера двигателя регулируемый по высоте упор так, чтобы он принял на себя вес двигателя.

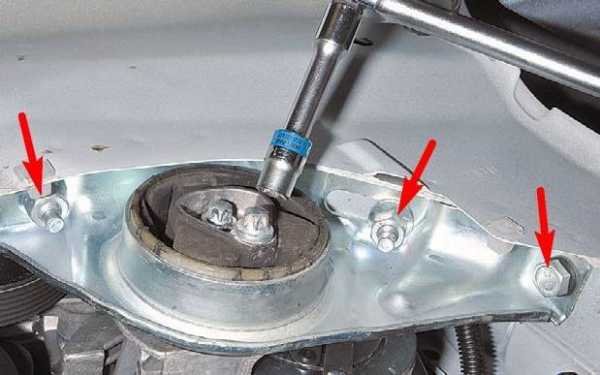

Головкой Е-14 отворачиваем два винта крепления опоры к кронштейну блока цилиндров двигателя. Головкой «на 17» отворачиваем две гайки и болт крепления опоры к лонжерону кузова (показаны стрелками).

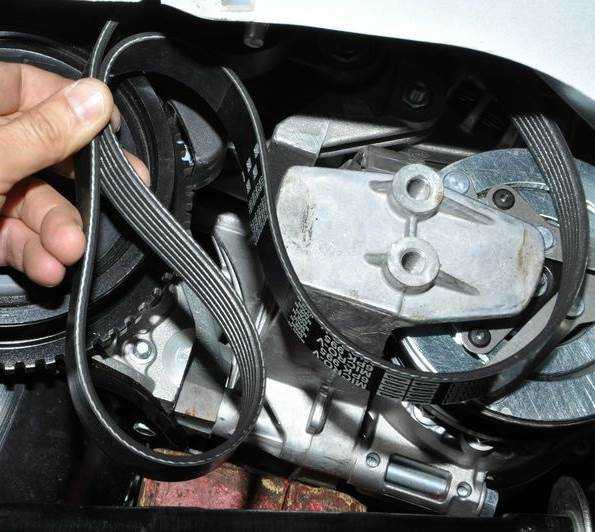

Если вы уже ослабили натяжение ремня привода вспомогательных агрегатов, то теперь можем сняв со шкивов, вывести ремень из подкапотного пространства.

Новый ремень устанавливаем в обратной последовательности, обеспечивая требуемое натяжение ремня вращением ходового винта натяжного устройства.

Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному износу ремня и подшипников генератора.

Далее сборку осуществляем в обратной последовательности. При этом обратите внимание, что верхний винт крепления опоры к кронштейну короче нижнего — не перепутайте при сборке.

Для натяжения ремня Лада Калина существует специальное натяжное устройство.

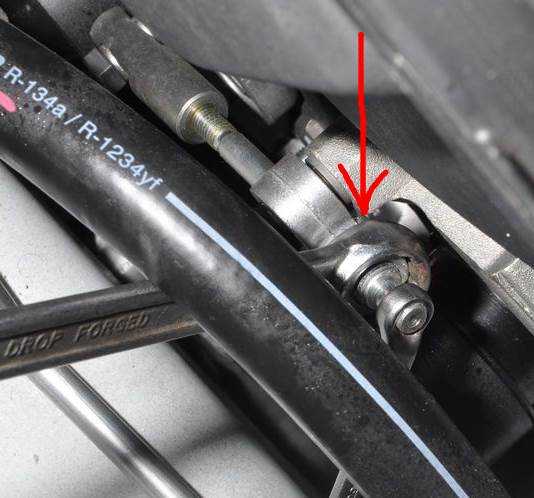

Со стороны моторного отсека накидным ключом «на 19» ослабляем затяжку контргайки ходового винта натяжного устройства ремня, удерживая винт ключом или головкой «на 8» придерживая гайку, вращаем ходовой винт против часовой стрелки, натягивая ремень.

ruauto99.ru

Lada Granta и Kalina: проверка и замена ремня привода вспомогательных агрегатов

21 декабря 2015 года

В соответствии с регламентом технического обслуживания автомобилей Лада Гранта и Лада Калина проверку состояния ремня привода вспомогательных агрегатов проводим через каждые 15 тыс. км пробега, а замену — через каждые 90 тыс. км независимо от состояния ремня.

Работу удобнее выполнять на смотровой канаве или эстакаде.

Снимок 789

Схема привода вспомогательных агрегатов: 1 — шкив привода вспомогательных агрегатов; 2 — ролик натяжного устройства; 3 — натяжное устройство; 4 — шкив генератора; 5 — шкив муфты компрессора кондиционера; 6 — ремень привода вспомогательных агрегатов; 7 — кронштейн правой опоры силового агрегата

Снимок53252323

Маркировка ремня привода вспомогательных агрегатов 6РК 995 (шестиклиновой, длина — 995 мм).

С целью улучшения визуального контроля снимаем пластмассовый кожух двигателя. Для проверки состояния ремня включаем пятую передачу в механической коробке передач, толкаем автомобиль (либо вращаем вывешенное колесо) и осматриваем ремень по всей длине. На автомобиле с автоматической коробкой передач снимаем правый грязезащитный щиток моторного отсека и, вращая коленчатый вал за болт шкива привода вспомогательных агрегатов, проверяем состояние ремня.

С любой из коробок передач возможен и следующий способ: мелом наносим метки на участки ремня и, включая стартер на короткие промежутки времени, проворачиваем коленчатый вал на небольшие углы. Осматриваем ремень по всей длине, контролируя по меткам пройденные участки.

На ремне не должно быть трещин, разрывов и отслоений резины от тканевой основы. Дефектный ремень необходимо заменить. Для этого со стороны моторного отсека…

2302-3-2-13-03 (Копировать)

…накидным ключом «на 19» ослабляем затяжку контргайки ходового винта натяжного устройства ремня, удерживая винт ключом или головкой «на 8».

2302-6-01-03_cr

Придерживая гайку, вращаем ходовой винт по часовой стрелке, ослабляя натяжение ремня.

Придерживая гайку, вращаем ходовой винт по часов

www.zr.ru

Лада Калина ремень генератора и его замена 8 и 16 клапанов: размер, как поменять

В скором времени владельцы, которые приобрели отечественную модель Лада Калина, сталкиваются с вопросом о замене ремня, приводящего в действие генератор бортовой сети. Это одинаково интересно обладателям, как восьми, так и 16-клапанных версий практичной «россиянки». В связи с тем обстоятельством, что моторы Калины наделены разными конструктивными особенностями, в замене указанного расходного компонента присутствуют различия. На величину ресурса ремня в первую очередь оказывают воздействие такие факторы, как качество самого изделия и интенсивность эксплуатации авто. И только узнав многие детали можно судить, когда требуется замена ремня генератора.

О замене ремня генераторного узла в сети присутствует достаточно много рукописных трудов, однако мы в своем материале постараемся наиболее доходчиво объяснить все интересующие владельцев моменты. Это будет понятно даже малоопытным обладателям своих Лада Калина, поскольку для работы не потребуется привлекать специально оборудование, дорогостоящие инструменты и «гигабайты» опытной информации. Все действия можно осуществить, как говорят, «на коленке во дворе».

Назначение ремня

Генератор служит для выработки электричества, которым во время движения питается вся бортовая сеть автомобиля вместе с токоприемниками. Также с помощью этого узла осуществляется подзарядка АКБ. Без этих важных особенностей автомобиль способен функционировать недолго, пока не наступит полный разряд батареи. Этот аспект наталкивает владельцев LADA Kalina на более частую проверку состояния ременной передачи, дабы ее обрыв, внезапно случившийся вдали от населенного пункта, не вызвал шквал истерики и судорожных поисков телефона с целью воззвать о помощи.

Бортовой компьютер на Гранту

Бывалые водители здесь проявляют свою запасливость, когда берут «на борт» новый ремень генератора, благо что этот расходный компонент обладает ничтожными весом и габаритами.

Наш материал призван оказать помощь тем владельцам, которые ввиду отсутствия должного опыта молча разводят руками при вопросе о назначении ремня. В большинстве современных моторов посредством такой передачи осуществляется привод генераторного узла. Сам ремень генератора находится в натянутом состоянии между шкивами коленвала и самого генератора LADA Kalina. С началом вращения генерируется электрическое питание, которое через выпрямительное устройство направляется ко всем включенным токоприемникам автомобиля, в том числе и к АКБ.

Признаки потребности в замене

Сегодня производители замалчивают регламентные сроки, по истечении которых необходима замена ремня генератора. Здесь следует проявить бдительность и обзавестись знаниями касаемо некоторых признаков, позволяющих владельцу заиметь понимание о пришедшей необходимости замены.

Эти симптомы идентичны для разных типов моторов, применяемых в LADA Kalina.

Появление свистящего эффекта при работе мотора, что особенно усиливается во время повышения электрической нагрузки на генераторную установку. Когда после проверочного и натяжного действия указанный свист не пропадает, то можно смело ремню предписывать замену.
Наличие трещин на рабочей, боковых и тыльной поверхностях резинового изделия. Это объясняется старением материала, в связи с чем, можно свидетельствовать о том, что ресурс такого компонента находится на исходе, а это чревато непредвиденным порывом.
Деформация ремня под воздействием наружных факторов или в случае приобретения контрафактного расходника.
Нарастание шума, сопрягающегося с эффектами ударов. Это также свидетельствует о нарушении целостности материальной структуры ремня, что предполагает скорейшую замену. Здесь подтяжкой не обойтись!

Повторимся, если весь перечень принятых мер по подтяжке ремня не приводит к успеху и присутствие указанных признаков (или одного из них) на лицо, то кроме замены вариантов действий нет.

Замена (8-клапанный агрегат)

Главный вопрос: как поменять? После приобретения нового расходного компонента и подготовки нужного перечня инструментов приступаем к процессу.

Глушим мотор 8 клапанов Лада Калина и заглядываем под капот.
Отыскиваем место расположения генератора. Новичкам подскажем: этот узел разместился с правого боку, если смотреть по ходу авто.
Теперь «снимаем» натяжение, для чего ослабляем момент затяжки винта на регулировочном штоке натяжного устройства. Перед этой манипуляцией рекомендуем проверить, какая натяжка ремня, дабы после установки нового компонента обеспечить примерно идентичное состояние.
Вооружаемся ключом на «8» и заворачиваем резьбу регулировочного штока на полную величину, что позволяет максимально снизить натяжение.
Ключом 13-й размерности отвинчиваем нижний крепежный элемент.
Отводим шток натяжного узла вверх и снимаем отработанный ремень генератора с обоих шкивов.

Как видно, особых сложностей демонтажная операция на моторе 8 клапанов не преподнесла. Также установочная процедура, выполняемая в обратной последовательности, достаточно проста и скоротечна. После установочного процесса не забудьте проверить уровень натяжения, чье правильное «значение» позволит исключить риск соскакивания изделия при езде. Специалистами выносится рекомендация, связанная с необходимостью повторной проверки как осуществлена натяжка ремня. Это делается после пуска мотора Лада Калина и работы его в течение непродолжительного времени.

Замена в 16-клапанной версии

Такие моторы Лада Калина комплектуются кондиционером, что делает процедуру замены немного отличной от указанной ранее на моторе 8 клапанов.

Снятие ослабленного и демонтированного со шкивов ремня производим через низ моторного отделения.
Для этой цели освобождаем одну из опор двигателя.
Также потребуется поднятие автомобиля со снятием правого колеса передка.
После этих манипуляций демонтируем подкрылок с соответствующей стороны и защиту картера агрегата.
Теперь ослабленную опору снимаем, предварительно приподняв домкратом поддон мотора (через деревянную или иную прокладку).
Затем агрегат аккуратно опускаем до появления возможности извлечь ремень.
Монтаж выполняем по обратному алгоритму.

Подведем итоги

Надеемся, что наш материал окажет помощь многим владельцам Лада Калина, столкнувшимся с проблемой, и необходима замена ремня генератора. Мы подробно рассмотрели варианты замен, как на моторах 8 клапанов, так и на 16-клапанных агрегатах.

Рекомендуем систематически следить за состоянием этого ремня и своевременно выполнять его замену, благо, что она несложная, и теперь вы знаете, как поменять ремень. Приобретайте исключительно качественные изделия, и вас не постигнет внезапная неприятность в дороге.

Штатная магнитола Гранта
Приборная панель Лада Гранта

vaz-lada-granta.com

Ремень генератора Калина 2 с кондиционером и АТ

Про интерес > Ремень генератора Калина 2 с кондиционером и АТ

Автор: sete 01.03.2016

Ремонт Калина 2

На подходе 50 тысяч пробега. Начал подсвистывать ремень генератора (на ТО-2 уговорили не менять ремень дескать заводской хорошо ходит). Попробовал подтянуть — не помогло. Решено было сменить ремень, чтобы не угробить подшипники генератора перетянутым ремнем. Но все оказалось не так просто. Так как ремень не подходит под гарантию менять пришлось за свой счет. Пробовал посмотреть номер на ремне, но он почти стерся и был не читаем. Пошел в магазин. Продавец с умным видом пролистал справочник на компьютере после чего выдал, что не знает какой ремень подходит на калину 2.

Пришлось выяснять самому. Поискав в интернете я обнаружил, что на Калину 2 с кондиционером нужен ремень с каталожным номером 2190-1041020-00. На заводе ставят Gates 6PK995.

Купил этот ремень и поехал в сервис.

Для справки. Чтобы поменять ремень генератора нужно снять: защиту моторного отсека (если есть), пластиковую защиту под ней, «пыльник» защищающий генератор снизу, а самое главное это опора двигателя. Так что в случае чего заменить ремень без оборудования у вас не выйдет и придется вызывать эвакуатор. Такая печаль…

Сняли ремень, при ближайшем рассмотрении удалось рассмотреть каталожный номер. Он совпадал с тем что я купил.

Ремень генератора Калина 2 с кондиционером

Ремень прекрасно подошел.

Ремонт обошелся в 1000р работа + 830р ремень. Так что не слушайте сервис-мэнов и меняйте его на плановом ТО.

Вконтакте

Facebook

Twitter

Google+

Мой мир

pro-interes.com

ЛАДА КАЛИНА:Выбор и замена ремня генератора

После трех лет эксплуатации и пробега почти в 50 000 км решил посмотреть на ремень генератора и обнаружил на нем несколько трещин, которые были на рубцах. Всего таких повреждений было около 7 по всей длине ремня, и возможно, что он еще проходил бы столько, но я решил его заменить перед наступлением холодов, чтобы в случае чего не маяться потом в дороге.

Заводская конструкция предусматривает различную длину штатных передач, которая зависит от комплектации машины:

без кондиционера – 882 мм;
с кондиционером – 1018 мм.

Первые модели ВАЗ 1118 без кондиционера и натяжного ролика оснащены поликлиновым приводом длиной 823 мм. Таким образом, одним ремнем от шкива коленчатого вала может быть задействован не только альтернатор, но и компрессор кондиционера. Схема с роликом позволяет корректировать натяжение.

Регламент периодического осмотра и замены ремня генератора на Калине

Многие новоиспеченные обладатели транспортных средств то ли от продолжительной радости, то ли по незнанию вспоминают о наличии гибкой связи под капотом только после загорания лампы на приборной панели. В технической документации автомобиля указаны эксплуатационные нормативы, по истечении которых элементы передачи крутящего момента должны быть сняты и установлены новые:

ролик натяжителя через 60 000 км;
ремень через 30 000 км.

Специалисты настоятельно рекомендуют ежемесячно проводить плановый ТО резинового привода, состоящий из несложных действий по внешнему осмотру. Деталь нуждается в замене при обнаружении следующих дефектов:

трещины;
потертости;
расслоения;
замасливание;
порезы.

Высокочастотный свист, появляющийся при включении электрических потребителей, также говорит о необходимости замены ремня генератора на Калине или, как минимум, о регулировке его натяжения.

Технология ремонта системы привода вспомогательных агрегатов

Последовательность действий аналогична как для моделей с кондиционером, так и без него и состоит из следующих пунктов:

Демонтировать защиту двигателя.
Снять правое колесо и подкрылок.
Демонтировать расширительный бачек.
Поддомкратить правую часть двигателя и открутить подушку.
Закручивая шпильку механизма натяжителя, ослабить натяжение ремня.
Снять привод с ролика и далее со всех шкивов.
Установить новую деталь и произвести сборку в обратном порядке.
Произвести регулировку натяжения.

Работы желательно проводить на смотровой яме с соблюдением всех мер безопасности. При смене гибкой связи рекомендуется одновременно установить новый ролик натяжителя, но это уже зависит от желания владельца и состояния узла.

Регулировка натяжения

После замены ремня генератора на Калине, «черновой» юстировки и последующего запуска двигателя необходимо более точно произвести наладку натяжения привода. Для этого выполняем следующие операции:

ослабить контргайку штока натяжителя;
вращать ключом на «8» регулировочную шпильку до достижения результата;
зажать контргайку.

При постепенном натягивании ремня можно использовать простые кантерные весы, которые нужно присоединить к ключу на «8» и затягивать шпильку против часовой стрелки до показания 2 кг. Нормальной считается настройка, когда при усилии в 10 кгс на участке между шкивами генератора и коленвала величина прогиба будет находиться в пределах 8-10 мм.

Более «продвинутые» владельцы имеют приборы типа ЦНТ-Ремень, работа которых основана на опознавании известных акустических характеристик приводных устройств.

Полезные видеоуроки по теме

Видеоролик с пошаговым выполнением операции поможет детально проанализировать все нюансы замены и регулировки натяжения

Как заменить ремень генератора на Ладе Калина

Как подтянуть ремень

vkaline.blogspot.com

Размер и замена ремня генератора Lada Kalina 8 кл: инструкция, фото и видео

Генератор играет одну из главных функций в работе двигателя, а обрыв ремешка может печально повлиять на работу авто в целом. Поэтому производить замену этого элемента нужно тогда, когда он еще не порвался во время движения. В статье узнаете, для чего нужен ремень генератора Калина 8 кл, размер его и как произвести замену ремешка.

Содержание

[ Раскрыть]

[ Скрыть]

Для чего нужен?

Как сказано выше, любое транспортное средство оснащено таким важным устройством, как генератор. При его выходе из строя функционирование автомобиля будет невозможным. Поэтому работоспособности всех элементов устройства нужно уделить отдельное внимание, будь то Лада Калина с 16- или 8-кл. двигателем, с кондиционером или без него. Какой размер компонента? Как происходит регулировка ремешка на роликах и замена? Как подтянуть? Узнать ответы на эти вопросы вы можете в статье.

Автомобиль Лада Калина тюнинг

Перед тем как ответить на вопросы, интересующие владельцев Лад Калин, следует разобраться в том, для чего нужен этот компонент. Не каждый автомобилист знает, какую роль он играет в функционировании авто.

В современных автомобилях данный ремень единственный элемент, позволяющим передать вращение коленвала к генератору. Когда коленвал передает вращение шкиву устройства, в электрической сети автомобиля появляется энергия, благодаря которой работает все электрическое оборудование.

Когда приходит время менять?

На машинах Лада Калина производителем не регламентируется замена этой детали. Тем не менее ее выход из строя является распространенной проблемой. В частности, речь идет об автомобилях Лада Калина. Это относится и к 16-кл, и к 8-кл двигателям.

Так выглядит деформированный элемент генератора Калины с 8-кл ДВС

Поэтому рассмотрим признаки, которые говорят о том, что ремень в скором будущем может выйти из строя:

Свист при движении. Как правило, этот свист появляется, когда на электрические приборы транспорта начинается нагрузка. К примеру, если завели автомобиль, а при нажатии на газ из моторного отсека доносится громкий свист, это говорит о том, что ремешок ослаб. В этом случае его нужно подтянуть при помощи натяжителя или заменить.
Трещины на ремешке. Если откроете капот, посмотрите на ремень и увидите на нем трещины, то знайте — элемент пора менять. Здесь уже не помогут ни натяжка, ни регулировка роликов. Компонент можно подтянуть, но только надолго этого не хватит. Остается единственный выход — это замена.
Деформация. Как и в предыдущем случае, ни подтянуть натяжителем, ни отрегулировать ролики, особого эффекта не даст. Нужно только менять элемент.
Шум при работе двигателя. Если элемент уже отработал свой срок службы, то это можно понять по шуму, появившемуся при работе мотора. К примеру, некоторые автовладельцы Лад Калин фиксируют громкий стук и даже удары при работе мотора.

Узел в разборе: так выглядит ремешок на валах

Если транспорт оборудован датчиком генератора, определяющим его работоспособность, то выявить неисправность будет проще. К примеру, если услышали свист из-под капота, а в это время на датчике загорелся индикатор, то ремешку нужно уделить внимание. Это говорит о том, что ремень нужно подтянуть, так как он может находиться в слабонатяженном состоянии либо о том, что его ресурс работы исчерпан.

Так или иначе, если проскальзывание и свист ремешка не удается ликвидировать регулировкой ремня или роликов, его нужно менять.

Как поменять ремень самому

Если когда-нибудь сталкивались с необходимостью замены ремня на 16-кл или 8-кл двигателе, то эта процедура много времени не займет. Если впервые сталкиваетесь с этим и про генератор раньше никогда не слышали, то порекомендуем обратиться за помощью к специалистам. Не забывайте о том, что одно неверно выполненное действие может привести к необратимым последствиям. Поэтому данная инструкция поможет всем, кто решил заняться заменой ремня впервые.

Загрузка …

Необходимые инструменты

Разумеется, любые ремонтные работы начинают с подготовки необходимого инструментария. Для замены ремешка на 8- или 16-кл моторе Лады Калины подготовьте:

ключ рожковый размером на «19»;
гаечный накидной ключ на «8»;
гаечный ключ на «13»;
новый ремень генератора.

Этапы работы

Если подготовили все, что может потребоваться в процессе, то можно приступать к выполнению работ по замене. Итак, приступим:

Заглушите мотор и откройте капот Лады Калины.
Ремень генератора можете найти в левой части моторного отсека. Если не знаете, где он находится, то запустите мотор и посмотрите в подкапотное пространство. Ремешок будет вращаться на роликах и вы его увидите.
Найдя место установки элемента, возьмите гаечный ключ и ослабьте винт, который крепит регулировочный шток. Сразу попробуйте потрогать ремень, насколько он натянут. Это нужно для того, чтобы вы понимали, как выставлять натяжитель после установки элемента.
Когда гайка ослаблена, возьмите накидной ключ на «8» и закрутите регулировочный шток. Когда начнете крутить его по часовой стрелке, натяжение ремешка генератора на роликах будет ослаблено. Крутите шток практически до конца.
Так натяжитель ремешка на роликах будет ослаблен. Если натяжитель уже ослаб, то можете откручивать нижнее крепление устройства. Для этого используйте ключ на «13».
Необходимо отвести регулировочный шток вверх. Когда шток отодвинут, ремешок можно демонтировать, но перед этим извлеките его с вала устройства.
Когда часть ремня снята с устройства шкива, полностью снимите его с коленчатого вала.
Вытащите элемент и визуально продиагностируйте его. Если ремешок треснут, то увидите другие следы деформации, к примеру, изменена форма, то его необходимо заменить. Установите новый компонент на место старого, собрав все в обратной последовательности.
Когда установка элемента завершена, необходимо проверить натяжение на роликах. Регулировать натяжение нужно при помощи соответствующего штока. Элемент не должен быть слишком ослабленным, поскольку он будет регулярно соскакивать во время езды. Но и чрезмерно натянутым не должен быть.
Заведите двигатель и прогрейте автомобиль до 50 градусов. После заглушите мотор и еще раз проверьте, насколько сильно натянут элемент. Если ослаб, то подтяните.

Видео «Замена ремня генератора на автомобиле Лада Калина»

avtozam.com

Замена Ремня Генератора На Калине С Кондиционером ~ VIVAUTO.RU

Как поменять ремень генератора на Калине своими руками

Генератор играет одну из основных функций в работах мотора, а обрыв ремешка может грустно воздействовать на работу авто в конечном итоге. Потому создавать подмену этого элемента необходимо тогда, когда он еще не порвался в свое время движения. По тексту статьи узнаете, для чего нужен ремень генератора Калина 8 кл, размер его не как произвести подмену ремешка.
