Как выглядит выхлопная система Шевроле Нива — узнаем в материале ниже. Изначально, автомобили Шевроле Нива разрабатывались исключительно с точки зрения недорогой альтернативы, значительному количеству автомобилей. По большому счету, разработчикам это удалось, так как, в обществе за данной моделью закрепилось устойчивое мнение о ее высокой производительности.

Автомобиль обладает отличной практичностью, так как помимо передвижения, позволяет перевозить грузы незначительных размеров. Высокий уровень практичности, объясняется особенным устройством подвески. Ее высота позволяет избежать большинства проблем, связанных с дорожным покрытием. В данном случае, речь пойдет о выхлопной системе и возможных вариантах ее совершенствования.

Водители, которые пользуются автомобилем продолжительное время, отмечают, что в процессе работы двигателя, возникает звук, по своему содержанию напоминающий «рев» или «рычание». Подобное поведение объясняется образованием звуковых колебаний, причиной которых является газ, прошедший обработку и находящийся под давлением. За счет этого, скорость передвижения газа достаточно высокая, что и определяет появление характерного звука. Таким образом, система, имеющая пораженные участки, в процессе работы выдает огромное количество шума, не свойственного для целостной структуры.

В процессе выхода газов, температура снижается, происходит процесс охлаждения. Согласно экологическим требованиям, современные автомобили оборудуются специальными очистительными фильтрами, способствующими задержке и удалению зловредных примесей. Автомобили Шевроле Нива не исключение. Для правильной эксплуатации инжектора и электронного блока управления в обязательном порядке используется лямбда-зонд.

В общем, если систему вывода отработанных газов разобрать на элементы, то с конца получится следующая последовательность: глушитель; глушитель дополнительного назначения; катализатор; лямбда-зонд; приемная трубка. Соединение элементов происходит посредством вспомогательных трубок и крепежных хомутов.

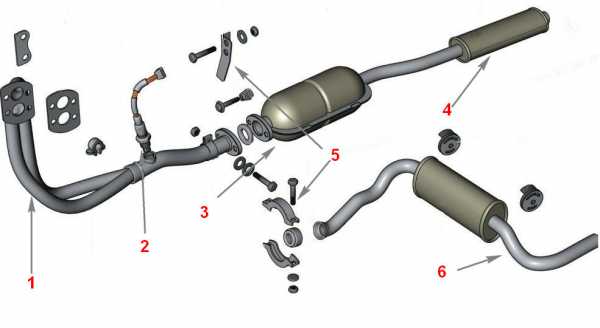

Назначение основных элементов выхлопной системы



1 – уплотнительная прокладка;
2 – приемная труба;
3 – кронштейн крепления приемной трубы к коробке передач;
4 – хомут крепления труб;
5 – дополнительный глушитель;
6 – подушка крепления основного глушителя;
7 – основной глушитель;
8 – нейтрализатор отработавших газов (для двигателя с системой впрыска топлива).

Приемная трубка — функции данного элемента ограничиваются выполнением соединения между определенными участками и транспортировкой выводимой газовой смеси.
Задача лямбда-зонд заключается в анализе поступающей газовой структуры, с последующей передачей информации на блок управления. Таким образом, ЭБУ проводит расчеты относительно подачи топлива, устанавливает уровень сгорания топливной смеси, настраивает параметры зажигания.
Функции нейтрализатора основаны на захвате вредных элементов, с непосредственным хранением их в полости фильтра. Таким образом, достигается требуемый результат, при котором показатели вредности выбросов сводятся к минимальным значениям.
Уменьшением звуковых колебаний занимается резонатор.
Заключительным элементом системы является глушитель, где происходит максимально возможное поглощение шума.

Ремонт выхлопной системы

Устройство выхлопной системы на автомобилях Шевроле Нива, не отличается высокой сложностью, посему наличие серьезных требований по уровню подготовленности также является не обязательным условием. Для проведения полноценной ремонтной деятельности, достаточно наличие набора ключей и эстакады (ямы, подъемника). Единственной сложностью выступает подбор элементов системы. С момента производства автомобиля, детали довольно часто менялись, поэтому при их покупке следует быть предельно внимательным.

Основы безопасного проведения ремонтных работ

Несмотря на то, что работы проводятся в условиях выключенного двигателя, велика вероятность удушения выхлопными газами. Поэтому помещение для проведения работ должно быть оборудовано отличной вентиляцией, либо быть легко продуваемым для попадания кислорода.
Перед выполнением какой-либо деятельности, следует убедиться, что прошло достаточное количество времени, необходимое для полного охлаждения системы. В противном случае можно получить сильные ожоги.
Стоит отметить, что охлаждение катализатора по отношению к другим элементам более длительное.
Строго запрещается проводить ремонт в непосредственной близости с огнем.
Выполняя работу, не стоит использовать домкрат, это опасно и может привести к нежелательным последствиям.

Причины проведения восстановительных работ

Для определения состояния выхлопной системы, не требуется наличия серьезной техники. Здесь, достаточно уловить изменения в работе по изменению звуковых колебаний. Механизм вывода отработанных газов не является сложно устроенным, однако, на него оказывается огромное воздействие, с точки зрения высокой температуры, поэтому некоторые элементы могут выйти из строя.

Если проблема с глушителем, то велика вероятность появления отверстий в результате прогорания, источником которых является высокая температура. В случае с катализатором можно обнаружить трещину, не всегда определяемую при визуальном осмотре. Довольно часто можно обнаружить испорченный хомут или вышедшую из строя прокладку.

При покупке подержанного автомобиля, следует учитывать, что некоторые недобросовестные владельцы вместо изношенного лямбда-зонда устанавливают специальные устройства. В кругу автовладельцев такие устройства именуются обманками. Осуществляя покупку транспортного средства к этому стоит отнестись с особой серьезностью.

Совершенствование модели

В качестве улучшения модели, можно использовать способы внешнего изменения конструкции. Одним из таких примеров является выхлопная система, с двойным выводом. В процессе работы, к концу глушителя приваривается дополнительная труба. В зависимости от качества трубы и ее формы, возможно изменение звуковых колебаний. Конечно, такой вид деятельности интересен далеко не каждому автолюбителю.

Более серьезные изменения касаются непосредственно функциональных возможностей агрегата, увеличения характеристик мощности. Чтобы увеличить показатели мощности, выхлопная система Шевроле Нива должна избавиться от нейтрализатора и лямбда-зонда. Вместо последнего устанавливается обманка. При работе с резонатором, имеется два варианта, подразумевающих его полное удаление или замену на новый. Также, следует произвести установку новой трубы, с большим диаметром. Чтобы вытяжка газов происходила на более высокой скорости, требуется установка дополнительного элемента, именуемого «пауком».

Выше приведенная схема изменения системы, которая может быть использована целиком, однако, выборочные изменения также допустимы. Все определяется целями автовладельца. Проделав указанные манипуляции, можно добиться увеличения характеристик мощности на 15 л.с. Тем не менее, стоит учитывать тот факт, что звук работы двигателя сильно изменится, также увеличится количество вредных выбросов, что не приветствуется в обществе и на дорогах.

Глубоким изменениям выхлопная система Шевроле Нива подвергается крайне редко. Это объясняется рядом причин, в первую очередь, дороговизной работ. Шевроле Нива является относительно дешевой моделью, не предназначенной для гоночных заездов, поэтому создание мощной системы не отвечает здравому смыслу устройства этого автомобиля.

Читать новости о новой Ниве

Загрузка…

newniva.ru

Выхлопная система внедорожника Шевроле Нива

Каждый автомобиль, в том числе и Шевроле Нива, имеют в конструкции систему выхлопа отработавших газов. Как известно, в двигателе происходит процесс сгорания горючей смеси, за счет чего и приводится в движение автомобиль. Сгоревшая смесь, в свою очередь, не может раствориться внутри мотора и поэтому выводится из него посредством системы, состоящей из основных элементов. Эти элементы служат не только для отвода газов, но и для… Впрочем, об этом, а также о том, как провести замену и тюнинг выхлопной системы автомобиля Шевроле Нива расскажет эта статья.

Из чего состоит система

Система вывода газов Нивы Шевроле сильно отличается от своего предшественника — ВАЗ 2121. Были добавлены новые узлы системы, которые повлияли на эффективность, качество и экологию выхлопа. Итак, составными элементами системы являются:

  1. Приемная труба или колено;
  2. Лямбда-зонд;
  3. Резонатор;
  4. Глушитель;
  5. Подвесы;
  6. Выводная труба;
  7. Катализатор.

Рассмотрим каждый элемент по отдельности, какие функциональные действия выполняют и из чего состоят.

Приемная труба. Приемная выхлопная труба или колено служит для приема непосредственного выхлопа из двигателя автомобиля. Имеет изогнутую форму, отчего и название, и состоит из двух трубок, крепящихся к выпускному коллектору. После изгиба эти трубки вливаются в одну и соединяются со следующим элементом. Фиксируется приемная труба специальными шпильками и уплотняется место соединения с помощью термостойкой прокладки. Во время работы двигателя через колено проходят не только отработанные газы, но и искры не сгоревшего топлива, поэтому эта конструкция испытывает высокие температуры. В месте перехода двух труб в одну — имеется новшество, которое состоит из специального датчика, вкручивающегося в приемную трубу. Этот датчик называется кислородным или лямбда-зондом.

Лямбда-зонд. Датчик служит для определения состава кислорода в отработанных газах. Этот состав зависит от количества топлива и воздуха, подаваемые в цилиндры мотора. Датчик подает сигнал в виде электрического напряжения, принимаемого в блоке управления и передающего на приборную панель в форме, понятной для водителя.

Катализатор. Катализатор или нейтрализатор соединяется непосредственно с другим концом приемной трубы, и в месте стыка уплотняется термостойкой прокладкой. Служит она для непропускания выхлопа в месте соединения. Катализатор имеет форму бочонка, который является неразборным. Выполняет функцию преобразовательную, при поступлении выхлопа из мотора очищает его до наименьшего содержания вредных веществ и передает к следующему элементу. Внутри нейтрализатор состоит из разных очищающих веществ, расположенных последовательно. Каталитический преобразователь на автомобиле Нива Шевроле служит около 100 — 120 тыс. км пробега, после чего необходима его замена.

Резонатор. Называют его еще вспомогательным глушителем, так как напоминает вид основного глушителя, только маленького. Выполняет функцию обеспечения оптимального потока движения выхлопа по всей системе, то есть сглаживает это прохождение. Многие считают, что в резонаторе происходит первоочередное снижение громкости выхлопа, но на самом деле это не так. Внутри вспомогательного глушителя имеется набор сеточных трубок, через которые проходит выхлоп и сглаживает поток газов.

Глушитель. Он выполняет функцию — снижение громкости выхлопа. Является конечным элементом системы и соединяется с резонатором посредством стяжного хомута и термостойкого кольца. Изготавливаются глушители из таких материалов:

  • Алюминированная сталь;
  • Нержавейка;
  • Оцинковка с алюминием;
  • Черный металл.

Подвесы. Немаловажную роль в системе вывода выхлопных газов играют подвесы, выполняя антивибрационную функцию. Состоят подвесы из резинового слоя и отверстия, к которому крепится глушитель и резонатор. Вибрация, происходящая в системе, снижается до минимума за счет резиновой основы.

Выводная труба. Это труба, которая соединяется с глушителем и отводится к задней части автомобиля Нива Шевроле. Выполняет самую простую функцию — выведение остаточного выхлопа. Самый простой тюнинг автомобиля начинается именно с этой трубы.

Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

Замена элементов системы выхлопа

Нередко каждый автомобилист встречается с проблемой прогорания глушителя, резонатора или других элементов на Ниве Шевроле, что влечет за собой неприятный звук из-под днища. Если произошло прогорание элементов, то лучше не пробовать наваривать стальные накладки, а сразу заменить деталь.

Замена глушителя

Автомобиль Нива Шевроле хоть и имеет достойный клиренс, но замена деталей выхлопа осуществляется из смотровой ямы, потому как необходимы сильные физические усилия для откручивания креплений. Глушитель на Шниве снимается в следующем порядке:

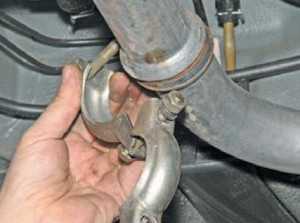

Используя два ключа на «13», необходимо отвинтить гайки соединения глушителя с резонатором и извлечь хомут.

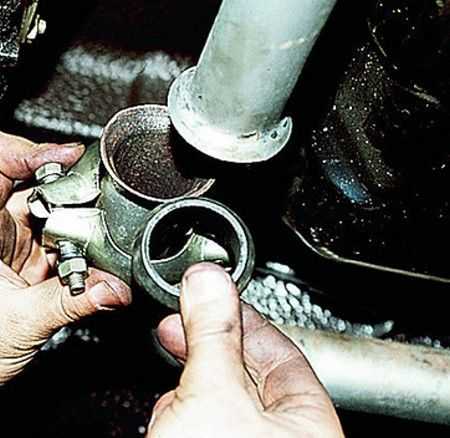

Приспускается вспомогательный глушитель вниз и извлекается с места соединения уплотнительное графитовое кольцо.
Кронштейны глушителя извлекаются из подвесов с обеих сторон и снимается глушитель.

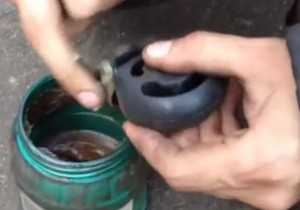

Если подвесы имеют видимые дефекты, то рекомендуется их также заменить. Устанавливается новый глушитель в обратной последовательности. Именно глушитель является частым элементом системы, который приходит в негодность.

Замена резонатора в паре с катализатором

Каталитический преобразователь имеет цельную конструкцию с резонатором, что является минусом в автомобиле Нива Шевроле. Нейтрализатор имеет срок службы гораздо больше, нежели резонатор, но при выходе из строя последнего необходима замена обоих элементов.
В связи с длительным сроком эксплуатации, соединения окисляются и поэтому необходимо перед снятием обработать их смазкой ВД-40. Далее, переходим к процессу снятия и замены:

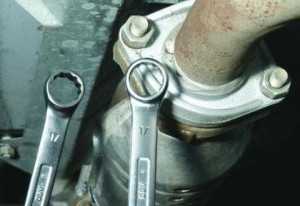

Соединение с принимающей трубой отвинчивается двумя ключами на «17» и разъединяется.
Разъединяется соединение резонатора с глушителем, которое было описано выше.
Выводятся резиновые подвесы из кронштейнов и снимаются резонатор и нейтрализатор.
Обратная установка новых элементов осуществляется в порядке обратном снятию. Но стоимость в паре нейтрализатора и резонатора обойдется в немалую сумму, поэтому целесообразно, если катализатор не поврежден, разъединить деталь болгаркой. После приварить новый резонатор и установить на посадочное место.

Особенности тюнинга выхлопной системы Нивы Шевроле

Проще всего сделать тюнинг автомобиля, можно обратившись на специализированную станцию техобслуживания. Но специалисты возьмут приличную сумму за свою работу, а вы будете жалеть, что заплатили такие деньги за работу, которую смогли бы сделать самостоятельно. Тюнинг выхлопной системы не требует каких-либо сварочных работ, потому как уже готовые детали можно приобрести в специальном автомагазине. Если уделить время стоимости, то каждый сможет найти по своему карману соответствующую тюнинг-деталь.

Для чего необходимо модернизировать систему выхлопа? Итак, известно что система выхлопа газов является дополнительным сопротивлением для двигателя. А сопротивление — это физическое явление, которое негативно сказывается на мощности мотора. Чем больше сопротивление, тем меньше мощностью. Именно эта причина и служит для внесения изменений в автомобиль Нива Шевроле. Плюс тюнинг делает автомобиль ярче, привлекательней и дороже.

Установка «паука» для замены выпускного коллектора. Максимальная часть потерь приходится именно на выпускной коллектор, поэтому тюнинг элемента можно осуществить с помощью устройства «паук». Вид устройства представлен на фото ниже.


Отличается от штатного устройства формой изготовления и способом соединения с выходными окнами. Для Шевроле Нивы отлично подходит «паук» с конфигурацией 4-2-1. Именно такая конфигурация позволяет достичь эффективность и быструю очистку цилиндров от выхлопных газов. Чем быстрее очищается цилиндр, тем скорее поступает новая топливная смесь.

Тюнинг по конфигурации 4-2-1 относится к любительской модернизации, что позволяет обеспечить прирост мощности и увеличения оборотов. Перед тем как осуществить монтаж такой установки, необходимо ее обмотать специальной термостойкой лентой, чтобы предотвратить быстрое остывание газов внутри «паука» и ускорить их передачу в следующее приемное звено. Также такая лента позволит исключить перегрев близко располагающихся к «пауку» деталей.

Важно не забыть об монтаже лямбда-зонда в «паук», для чего потребуется удлинение проводки к датчику. Тюнинг колена приведет к неисправной работе этого датчика, а причина будет в том, что плотность газов изменится и потребуется внесение корректировки в блок управления. С таким видом изменения лучше обратиться на специализированное СТО.

Модернизация резонатора и глушителя на Ниве Шевроле. Тюнинг системы выхлопа с помощью только одного паука будет способствовать улучшению на 10%. Поэтому необходимо поработать над глушителем и резонатором, они также имеются в продаже уже модернизированные. При покупке рекомендуется отдать предпочтение тому изготовителю, марки которого приобретен «паук». Изготовители заботятся о том, чтобы их элементы подходили друг к другу при соединении. Тюнинг этих основных элементов одной марки позволит увеличить эффективность более 10% и обусловит повышение мощности двигателя.

Модернизация выходной трубы. Тюнинг выхлопной трубы можно осуществлять любыми понравившимися наконечниками, выбор которых огромный и подходит для всех моделей авто. Способы крепления таких наконечников не имеют никакой сложности, необходимо только ослабить стяжной болт, надеть наконечник на трубу и зафиксировать до неподвижного состояния.

Подводя итог, стоит отметить важность модернизации выхлопной системы, что обусловит не только повышение мощности, но и производительность, проходимость и длительный срок службы элементов. Удачных нововведений для вашей Нивы Шевроле!

Загрузка…

pronivu.ru

Устройство выхлопной системы Нива Шевроле

Каждый современный автомобиль обязательно комплектуется системой для очищения отработавших газов. В процессе работы двигатель сжигает горючую смесь и за счет этой энергии автомобиль приводится в движение. Продукты горения не могут самостоятельно растворяться и необходимо их выводить наружу, для чего предусмотрена специальная система, которая состоит из большого количества элементов.

Компоненты

Выхлопная автомобиля Шевроле Нива сделана по аналогии с предыдущей моделью – ВАЗ 2121. Но в нее так же были добавлены некоторые узлы и компоненты, которые повысили эффективность и позволили снизить количество вредных выбросов. Основные узлы:

  • Приемная труба
  • Кататлизатор
  • Лямбда зонд
  • Резонатор
  • Глушитель
  • Крепления
  • Выводная труба

Попробуем более подробно рассмотреть каждый компонент и разобраться в их предназначении.

Приемная труба. Иногда еще называется колено. Изготавливается из прочных материалов, устойчивы к высоким температурам, поскольку на него проходится воздействие наиболее горячих газов и искр не до конца сгоревшего топлива. Имеет изогнутую форму, благодаря которой и получило свое название. Для соединения с двигателем используются шпильки и термостойкие прокладки. Основное предназначение – отвести газы от двигателя и направить их вниз под днище к другим компонентам.

Лямбда зонд. Устанавливается в месте соединения выпускных труб, вкручивается в систему. Это датчик, который измеряет содержимое кислорода в отработанных газов. На эти параметры влияет соотношение топливной и воздушной смеси, которые попадают в цилиндр.

Катализатор. Соединяется с приемной трубой. Это неразборная конструкция, выполненная в форме бочонка. Функция катализатора – преобразовывать выхлоп и очищать его от вредных веществ. Нейтрализатор, который находится внутри, состоит из последовательно расположенных элементов, задача которых максимально сократить количество выбросов частиц. Компонент рассчитан на 100-120 тысяч километров пробега, после чего он может забиться продуктами горения или его наполнитель начинает крошиться, приводя его в негодность. В результате мощность автомобиля значительно снижается, и он начинает глохнуть на холостых оборотах. Поэтому наиболее предпочтительной является выхлопная система Нива Шевроле без катализатора, процент загрязнения которой ненамного выше, но при этом надежность гораздо выше.

Резонатор. Он имеет форму, которая его делает похожим на дополнительный глушитель, но это не так. Продукты горения попадают в выхлопную систему после открытия выпускных клапанов, а значит это происходит неравномерно. Поэтому его задача –распределить выхлоп в системе, сгладить поток. Для этого используется система сеток, проходя через которые скорость движения воздуха снижается. Некоторые считают что он так же и уменьшает громкость системы, но это не так.

Глушитель. Именно этот компонент влияет на громкость выхлопа. Он является конечным элементом. Соединение с резонатором осуществляется при помощи термостойких колец и хомута. Глушитель может быть выполнен из нескольких материалов:

  • Аллюминий
  • Нержавеющая сталь или оцинковка
  • Черный металл.

Подвесы. Задача данных компонентов – осуществлять крепление системы к кузову и гасить вибрацию, чтобы шум не передавался на кузов и делал нахождение в салоне максимально комфортным.

djeeprus.ru

Выхлопная система автомобиля Нива Шевроле

Каждый автомобиль, в том числе и Шевроле Нива, имеют в конструкции систему выхлопа отработавших газов. Как известно, в двигателе происходит процесс сгорания горючей смеси, за счет чего и приводится в движение автомобиль. Сгоревшая смесь, в свою очередь, не может раствориться внутри мотора и поэтому выводится из него посредством системы, состоящей из основных элементов. Эти элементы служат не только для отвода газов, но и для… Впрочем, об этом, а также о том, как провести замену и тюнинг выхлопной системы автомобиля Шевроле Нива расскажет эта статья.

Из чего состоит система

Система вывода газов Нивы Шевроле сильно отличается от своего предшественника — ВАЗ 2121. Были добавлены новые узлы системы, которые повлияли на эффективность, качество и экологию выхлопа. Итак, составными элементами системы являются:

  1. Приемная труба или колено;
  2. Катализатор;
  3. Лямбда-зонд;
  4. Резонатор;
  5. Глушитель;
  6. Подвесы;
  7. Выводная труба.

Рассмотрим каждый элемент по отдельности, какие функциональные действия выполняют и из чего состоят.

  • Приемная труба. Приемная выхлопная труба или колено служит для приема непосредственного выхлопа из двигателя автомобиля. Имеет изогнутую форму, отчего и название, и состоит из двух трубок, крепящихся к выпускному коллектору. После изгиба эти трубки вливаются в одну и соединяются со следующим элементом. Фиксируется приемная труба специальными шпильками и уплотняется место соединения с помощью термостойкой прокладки.

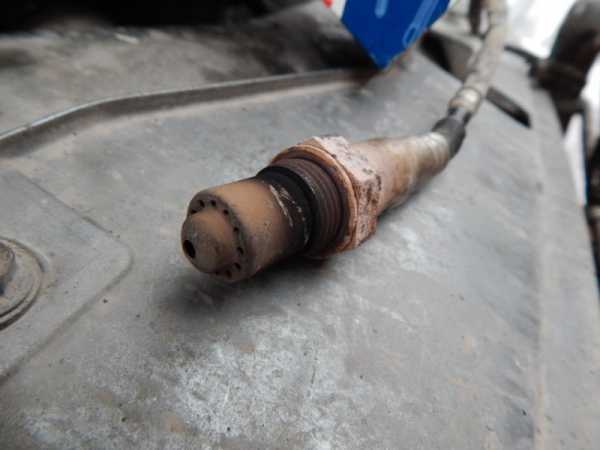

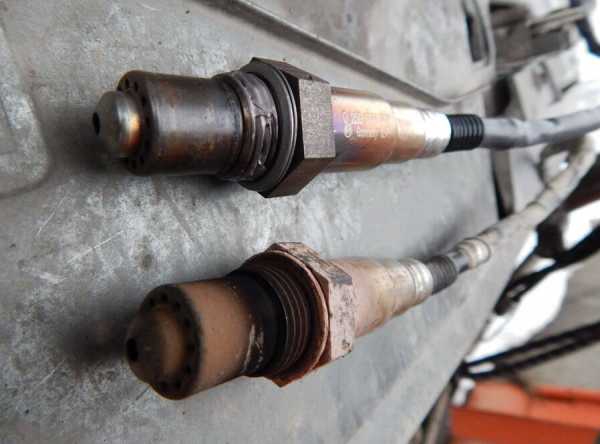

    Внешний вид лямбда-зонда

    Во время работы двигателя через колено проходят не только отработанные газы, но и искры не сгоревшего топлива, поэтому эта конструкция испытывает высокие температуры. В месте перехода двух труб в одну — имеется новшество, которое состоит из специального датчика, вкручивающегося в приемную трубу. Этот датчик называется кислородным или лямбда-зондом.

  • Лямбда-зонд. Датчик служит для определения состава кислорода в отработанных газах. Этот состав зависит от количества топлива и воздуха, подаваемые в цилиндры мотора. Датчик подает сигнал в виде электрического напряжения, принимаемого в блоке управления и передающего на приборную панель в форме, понятной для водителя.
  • Катализатор. Катализатор или нейтрализатор соединяется непосредственно с другим концом приемной трубы, и в месте стыка уплотняется термостойкой прокладкой. Служит она для непропускания выхлопа в месте соединения. Катализатор имеет форму бочонка, который является неразборным. Выполняет функцию преобразовательную, при поступлении выхлопа из мотора очищает его до наименьшего содержания вредных веществ и передает к следующему элементу. Внутри нейтрализатор состоит из разных очищающих веществ, расположенных последовательно. Каталитический преобразователь на автомобиле Нива Шевроле служит около 100 — 120 тыс. км пробега, после чего необходима его замена.
  • Резонатор. Называют его еще вспомогательным глушителем, так как напоминает вид основного глушителя, только маленького. Выполняет функцию обеспечения оптимального потока движения выхлопа по всей системе, то есть сглаживает это прохождение. Многие считают, что в резонаторе происходит первоочередное снижение громкости выхлопа, но на самом деле это не так. Внутри вспомогательного глушителя имеется набор сеточных трубок, через которые проходит выхлоп и сглаживает поток газов.

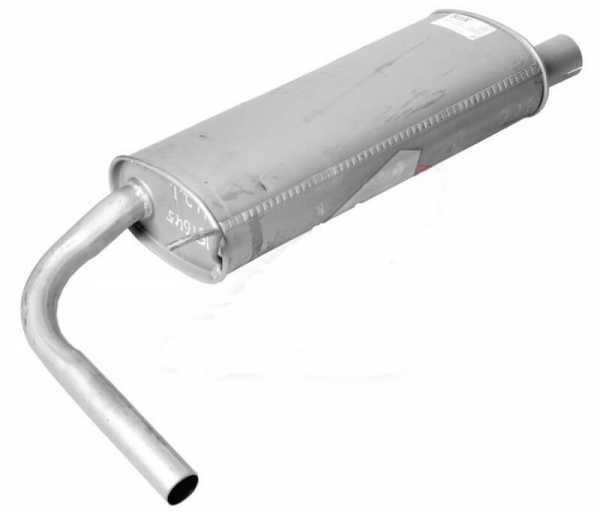

    Глушитель

  • Глушитель. Он выполняет функцию — снижение громкости выхлопа. Является конечным элементом системы и соединяется с резонатором посредством стяжного хомута и термостойкого кольца. Изготавливаются глушители из таких материалов:
    • Алюминированная сталь;
    • Нержавейка;
    • Оцинковка с алюминием;
    • Черный металл.
  • Подвесы. Немаловажную роль в системе вывода выхлопных газов играют подвесы, выполняя антивибрационную функцию. Состоят подвесы из резинового слоя и отверстия, к которому крепится глушитель и резонатор. Вибрация, происходящая в системе, снижается до минимума за счет резиновой основы.
  • Выводная труба. Это труба, которая соединяется с глушителем и отводится к задней части автомобиля Нива Шевроле. Выполняет самую простую функцию — выведение остаточного выхлопа. Самый простой тюнинг автомобиля начинается именно с этой трубы.

Замена элементов системы выхлопа

Нередко каждый автомобилист встречается с проблемой прогорания глушителя, резонатора или других элементов на Ниве Шевроле, что влечет за собой неприятный звук из-под днища. Если произошло прогорание элементов, то лучше не пробовать наваривать стальные накладки, а сразу заменить деталь.

Замена глушителя

Автомобиль Нива Шевроле хоть и имеет достойный клиренс, но замена деталей выхлопа осуществляется из смотровой ямы, потому как необходимы сильные физические усилия для откручивания креплений. Глушитель на Шниве снимается в следующем порядке:

  • Используя два ключа на «13», необходимо отвинтить гайки соединения глушителя с резонатором и извлечь хомут.
  • Приспускается вспомогательный глушитель вниз и извлекается с места соединения уплотнительное графитовое кольцо.
  • Кронштейны глушителя извлекаются из подвесов с обеих сторон и снимается глушитель.

Если подвесы имеют видимые дефекты, то рекомендуется их также заменить. Устанавливается новый глушитель в обратной последовательности. Именно глушитель является частым элементом системы, который приходит в негодность.

Замена резонатора в паре с катализатором

Каталитический преобразователь имеет цельную конструкцию с резонатором, что является минусом в автомобиле Нива Шевроле. Нейтрализатор имеет срок службы гораздо больше, нежели резонатор, но при выходе из строя последнего необходима замена обоих элементов.
В связи с длительным сроком эксплуатации, соединения окисляются и поэтому необходимо перед снятием обработать их смазкой ВД-40. Далее, переходим к процессу снятия и замены:

  • Соединение с принимающей трубой отвинчивается двумя ключами на «17» и разъединяется.
  • Разъединяется соединение резонатора с глушителем, которое было описано выше.
  • Выводятся резиновые подвесы из кронштейнов и снимаются резонатор и нейтрализатор.

Обратная установка новых элементов осуществляется в порядке обратном снятию. Но стоимость в паре нейтрализатора и резонатора обойдется в немалую сумму, поэтому целесообразно, если катализатор не поврежден, разъединить деталь болгаркой. После приварить новый резонатор и установить на посадочное место.

Особенности тюнинга выхлопной системы Нивы Шевроле

Проще всего сделать тюнинг автомобиля, можно обратившись на специализированную станцию техобслуживания. Но специалисты возьмут приличную сумму за свою работу, а вы будете жалеть, что заплатили такие деньги за работу, которую смогли бы сделать самостоятельно. Тюнинг выхлопной системы не требует каких-либо сварочных работ, потому как уже готовые детали можно приобрести в специальном автомагазине. Если уделить время стоимости, то каждый сможет найти по своему карману соответствующую тюнинг-деталь.

Для чего необходимо модернизировать систему выхлопа? Итак, известно что система выхлопа газов является дополнительным сопротивлением для двигателя. А сопротивление — это физическое явление, которое негативно сказывается на мощности мотора. Чем больше сопротивление, тем меньше мощностью. Именно эта причина и служит для внесения изменений в автомобиль Нива Шевроле. Плюс тюнинг делает автомобиль ярче, привлекательней и дороже.

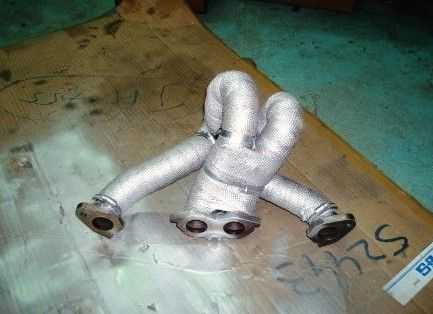

Установка «паука» для замены выпускного коллектора. Максимальная часть потерь приходится именно на выпускной коллектор, поэтому тюнинг элемента можно осуществить с помощью устройства «паук». Вид устройства представлен на фото ниже.

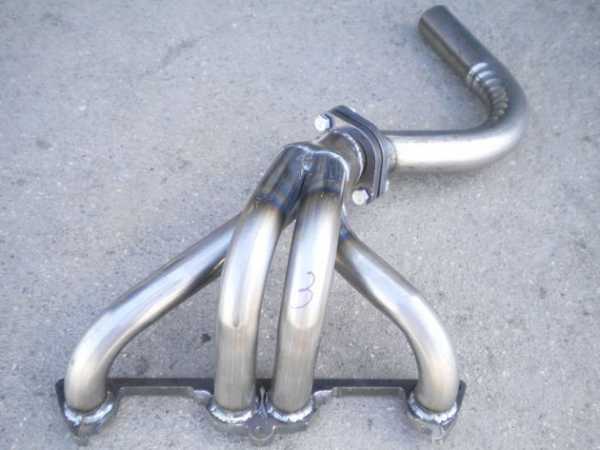

Так выглядит паук 4-2-1

Отличается от штатного устройства формой изготовления и способом соединения с выходными окнами. Для Шевроле Нивы отлично подходит «паук» с конфигурацией 4-2-1. Именно такая конфигурация позволяет достичь эффективность и быструю очистку цилиндров от выхлопных газов. Чем быстрее очищается цилиндр, тем скорее поступает новая топливная смесь.

Тюнинг по конфигурации 4-2-1 относится к любительской модернизации, что позволяет обеспечить прирост мощности и увеличения оборотов. Перед тем как осуществить монтаж такой установки, необходимо ее обмотать специальной термостойкой лентой, чтобы предотвратить быстрое остывание газов внутри «паука» и ускорить их передачу в следующее приемное звено. Также такая лента позволит исключить перегрев близко располагающихся к «пауку» деталей.

Важно не забыть об монтаже лямбда-зонда в «паук», для чего потребуется удлинение проводки к датчику. Тюнинг колена приведет к неисправной работе этого датчика, а причина будет в том, что плотность газов изменится и потребуется внесение корректировки в блок управления. С таким видом изменения лучше обратиться на специализированное СТО.

Модернизация резонатора и глушителя на Ниве Шевроле. Тюнинг системы выхлопа с помощью только одного паука будет способствовать улучшению на 10%. Поэтому необходимо поработать над глушителем и резонатором, они также имеются в продаже уже модернизированные. При покупке рекомендуется отдать предпочтение тому изготовителю, марки которого приобретен «паук». Изготовители заботятся о том, чтобы их элементы подходили друг к другу при соединении. Тюнинг этих основных элементов одной марки позволит увеличить эффективность более 10% и обусловит повышение мощности двигателя.

Модернизация выходной трубы. Тюнинг выхлопной трубы можно осуществлять любыми понравившимися наконечниками, выбор которых огромный и подходит для всех моделей авто. Способы крепления таких наконечников не имеют никакой сложности, необходимо только ослабить стяжной болт, надеть наконечник на трубу и зафиксировать до неподвижного состояния.

Подводя итог, стоит отметить важность модернизации выхлопной системы, что обусловит не только повышение мощности, но и производительность, проходимость и длительный срок службы элементов. Удачных нововведений для вашей Нивы Шевроле!



Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

  • СТО ломят большие деньги за простую компьютерную диагностику
  • Чтобы узнать ошибку надо ехать к специалистам
  • В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

chnivaremont.ru

Выхлопная система 2123 Шевроле Нива

Название:

Артикул:

Текст:

Выберите категорию:
Все
LADA 2101-21074

» Двигатель

» Трансмиссия

»» КПП 2104-21074

»» Сцепление/Маховики

»» Мост задний и полуоси

»» Редуктор заднего моста (РЗМ)

» Ходовая/Подвеска

»» Кулаки/Ступицы

»» Подвеска задняя ВАЗ 2101-2107

» Рулевое управление

» Кузов

» Электрооборудование

НИВА 2121-21213-21214-2131

» Двигатель

»» Двигатель в сборе

»» Блок цилиндров

»» Головка блока цилиндров

»» Шатунно поршневая группа

»» Система смазки

»» Детали ГРМ

»» Выхлопная система

»»» ВАЗ 2121-21213

»»» ВАЗ 21214, 4х4

»» Система охлаждения

»» Система питания

»» Привод вспомогательных агрегатов

» Трансмиссия

»» Коробка передач (КПП)

»» Сцепление

»» Коробка раздаточная

»» Карданные валы

»» Привода и ШРУС

»» Мост задний и полуоси

»» Редуктор Заднего Моста (РЗМ)

»» Редуктор переднего моста (РПМ)

»»» Редуктор переднего моста с/о 22 шл. в сборе

»»» Редуктор переднего моста н/о 24 шл. в сборе

»»» Редуктор переднего моста Комплектующие

» Ходовая/Подвеска

»» Кулаки/Ступицы

»» Подвеска передняя

»» Подвеска задняя

» Рулевое управление

»» Система ГУР

»» Рулевой механизм и привод

» Тюнинг

»» Интерьер

»» Тормозная система

»» Защита, пороги, арки

» Тормозная система

» Устройства вспомогательные

»» Отопление и кондиционирование

» Электрооборудование

» Кузов

»» Крепёжные элементы

»» Кузовные и наружные элементы

»» Интерьер салона

»» Отопление и кондиционирование

Lada 4×4 Urban

» Двигатель

»» Блок цилиндров

»» Шатунно поршневая группа

»» Головка блока цилиндров

»» Система смазки

»» Детали ГРМ

»» Выхлопная система

»»» ВАЗ 21214, 4х4

»» Система охлаждения

»» Система питания

»» Привод вспомогательных агрегатов

»» Система питания

» Трансмиссия

»» Коробка передач (КПП)

»» Сцепление

»» Коробка раздаточная 4х4 Урбан

»»» Коробка раздаточная в сборе 4х4 Урбан

»»» Раздаточная коробка НИВА URBAN, 4х4 комплектующие

»» Карданные валы

»» Привода и ШРУС

»» Мост задний и полуоси

»» Редуктор Заднего Моста (РЗМ)

»» Редуктор переднего моста (РПМ)

»»» Редуктор переднего моста Комплектующие

» Ходовая, подвеска

»» Кулаки/Ступицы

»» Подвеска передняя

»» Подвеска задняя

» Рулевое управление

»» Рулевой механизм и привод

» Тюнинг

»» Защита, пороги, арки

» Тормозная система

» Электрооборудование LADA 4х4

» Кузов

»» Крепёжные элементы

»» Облицовочные детали

»» Интерьер салона

»» Кузовные и наружные элементы

Chevrolet Niva

» Двигатель

»» Двигатель в сборе

»» Блок цилиндров

»» Шатунно поршневая группа

»» Головка блока цилиндров

»» Система смазки

»» Детали ГРМ

»» Привод вспомогательных агрегатов

»» Выхлопная система

»»» Стараго образца

»»» Евро 2

»»» Евро 3

»» Система охлаждения

»» Система питания

» Трансмиссия

»» Коробка передач (КПП)

»» Сцепление

»» Коробка раздаточная

»» Карданные валы

»» Привода и ШРУС

»» Мост задний и полуоси

»» Редуктор заднего моста (РЗМ)

»» Редуктор переднего моста (РПМ)

»»» Редуктор переднего моста в сборе

»»» Редуктор переднего моста Комплектующие

» Ходовая, подвеска

»» Кулаки/Ступицы

»» Подвеска передняя

»» Подвеска задняя

» Рулевое управление

»» Система ГУР

»» Рулевой механизм и привод

» Тюнинг

»» Интерьер

»» Тормозная система

»» Защитные элементы

»» Подвеска

» Тормозная система

» Электрооборудование

» Кузов

LADA PRIORA

» Двигатель 16 кл.

»» Блок цилиндров

»» Шатуны и поршни

»»» Моторокомплект (поршень, палец, кольца)

»» Головка блока цилиндров

»» Детали ГРМ

»» Выхлопная система

»» Система охлаждения

»» Система отопления

»» Валы коленчатые, маховики

»» Система питания

» Двигатель 8 кл.

»» Шатуны и поршни

»» Головка блока цилиндров

»» Детали ГРМ

»» Выхлопная система

»» Система охлаждения

»» Валы коленчатые, маховики

»» Система питания

» Трансмиссия

»» Коробка передач (КПП)

»»» КПП комплектующие

»» Сцепление и Маховики

» Рулевое управление

» Устройства вспомогательные

»» Отопление и кондиционирование

» Электрооборудование

LADA Kalina

» Двигатель 16 кл.

»» Шатуны и поршни

»» Головка блока цилиндров

»» Детали ГРМ

»» Выхлопная система

»» Система охлаждения

»» Валы коленчатые, маховики

»» Система питания

» Двигатель 8 кл.

»» Блок цилиндров

»» Шатуны и поршни

»» Головка блока цилиндров

»» Детали ГРМ

»» Выхлопная система

»» Система охлаждения

»» Валы коленчатые, маховики

»» Система питания

» Трансмиссия

»» Коробка передач (КПП)

»»» КПП комплектующие

»» Сцепление и Маховики

» Рулевое управление

» Электрооборудование

LADA LARGUS

» Двигатель

»» Двигатель K7M 8 кл.

»» Двигатель K4M 16 кл.

»» Система охлаждения

»» Система питания

»»» Бензобак, топливопроводы

»»» Система подачи воздуха

»» Выхлопная система

»» Привод вспомогательных агрегатов

» Трансмиссия Lada Largus

»» Сцепление и Маховики

»» Привода и ШРУС Lada Largus

» Ходовая и Подвеска

»» Подвеска задняя Lada Largus

»» Подвеска передняя

» Рулевое управление

»» Рулевой механизм

» Тюнинг

» Кузов

»» Замки дверей, петли

» Электрооборудование

»» Детали освещения

» Тормозная система

LADA Granta

» Двигатель 16 кл.

»» Шатуны и поршни

»» Головка блока цилиндров

»» Детали ГРМ

»» Система питания

»» Выхлопная система

»» Система охлаждения

»» Валы коленчатые, маховики

» Двигатель 8 кл.

»» Блок цилиндров 11183-1002011

»» Шатуны и поршни

»» Головка блока цилиндров

»» Детали ГРМ

»» Система питания

»» Выхлопная система

»» Валы коленчатые, маховики

»» Система охлаждения

» Трансмиссия

»» Коробка передач (КПП)

»»» КПП комплектующие

»» Сцепление и Маховики

» Рулевое управление

ВАЗ 2108-2109-21099

» Двигатель

»» Головка блока цилиндров

»» Выхлопная система

»» Система охлаждения

» Трансмиссия

»» Коробка передач (КПП)

»» Привода и ШРУС

» Ходовая и Подвеска

»» Подвеска задняя

» Детали ГРМ

» Электрооборудование

» Тормозная система 2108-21099

ВАЗ 2113-2114-2115

» Двигатель

»» Блок цилиндров

»» Головка блока цилиндров

»» Детали ГРМ

»» Выхлопная система

»» Система охлаждения

»» Валы коленчатые, маховики

»» Система питания

»»» Система подачи воздуха

» Трансмиссия

»» Коробка передач (КПП)

»» Сцепление и Маховики

» Ходовая и Подвеска

»» Подвеска задняя

» Система охлаждения

» Электооборудование

» Тормозная система 2113-2115

ВАЗ 2110-2111-2112

» Двигатель 16 кл.

»» Головка блока цилиндров

»» Выхлопная система

»» Система охлаждения

»» Валы коленчатые, маховики

»» Система питания

»»» Система подачи воздуха

» Двигатель 8 кл.

»» Блок цилиндров

»» Головка блока цилиндров

»» Детали ГРМ

»» Выхлопная система

»» Система охлаждения

»» Валы коленчатые, маховики

»» Система питания

» Трансмиссия

»» Коробка передач (КПП)

»» Сцепление и Маховики

» Ходовая и Подвеска

»» Подвеска задняя

» Электрооборудование

» Кузов

LADA VESTA 2180

» Трансмиссия

»» Коробка передач (КПП)

»» Сцепление и Маховики

»» Привода и ШРУС

» Ходовая и Подвеска

»» Подвеска задняя

»» Подвеска передняя

» Рулевое управление

»» Рулевой механизм

» Кузов

»» Кузовные и наружные элементы

» Двигатель

»» Детали ГРМ LADA Vesta

» Система охлаждения

» Электрооборудование

» Тормозная система

Расходные материалы

Производитель:
ВсеАвтоВАЗВолгаАвтоПромTIRSANСТКСиМIQ-RACINGТольяттиSKFРУСМАШСОНДАVALEOEVRKRAFT TECHSACHSФ-ДИЗАЙНVISБЕЛКАРДТЕХНО СФЕРАZFТольяттиСпецАгрегатВАЗИНТЕРСЕРВИСВАЛ-РейсингСПОРТFRITEXАВТОВАЗАГРЕГАТGMАВТОПОЛИМЕРСЕРВИСАПСДСКAVTOSPRINTERАТСFederalMogulБЕЛМАГДеталь РесурсВАЛЕЕ 95TORNADOVPZДайдо Металл Русь (ЗМЗ)NIVA-PARTSF-DESIGNСААЗСаморим-ПФEPKStinGer-autoVBFДААЗПРАМОКЗАТЭLapterINAТЮНАВТОТЗАБелЗанВЕНТОКампласт-ТББСБРТМотордеталь-КостромаHerzogCOMPOZITSALINAGATESPANASONICСызраньСамараАвтоЖгутROSTECOТВАГАТTRTБЗАКRENAULTANVISКитайЛысковоОСВАРBOSCHAPSБелебейМИАССВАТИЗМЗКалугаCONTITECHВладимирАТЭ-2КостромаПРИЗМАСБ ДЗСАВАРТРЕКУТЕСМотор-СуперPHILIPSТЮН-АВТОGallantРикор ЭлектрониксАвтоКомВПКИТЭЛМААЭНК-КПТ ГРУППSIEMENSHQ-techSPZHQ-mechTRWДЕМФИТИИРДЗС

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице:
5203550658095

Найти

lada-autodetal.ru

Выхлопная система Нива Шевроле. Устройство, ремонт и тюнинг

Система отвода выхлопных газов на автомобиле ВАЗ 2123 кардинально отличается от той системы, которой оборудовался его предшественник – ВАЗ 2121 «Нива». Как свидетельствует практика, все изменения, что называется в лучшую сторону: новая выхлопная система гораздо более «экологичнее» и эффективнее.

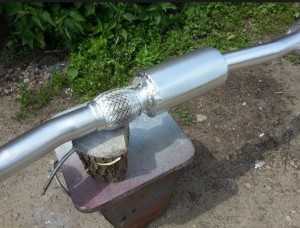

Конструктивно выпускная система состоит из таких деталей как: приемная труба, катализатор, датчик концентрации кислорода, дополнительный глушитель, основной глушитель. Приемная труба фиксируется к патрубку выпускного коллектора при помощи шпилек; соединение уплотнено посредством термостойкой прокладки. В свою очередь, в приемной трубе предусмотрено отверстие с резьбой, в которое вкручивается кислородный датчик.

Каталитический нейтрализатор соединен с дополнительным глушителем и представляют собой неразборный узел. К приемной трубе он подсоединен посредством фланцевого соединения, а к главному глушителю при помощи стяжного хомута.

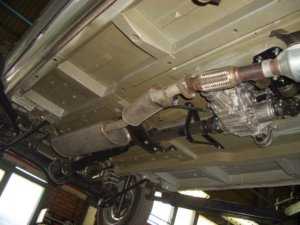

Основной и дополнительный глушители подвешены к днищу кузова через резиновые подвесы. За счет этого снижается степень отдачи вибрации выхлопной системы на кузов автомобиля.

Замена главного глушителя на ВАЗ 2123

Для снятия основного глушителя на автомобиле Chevrolet Niva нам потребуется два ключа на «13», средство очистки ВД-40, а также металлическая щетка. Работа проводится на эстакаде или смотровой яме и начинается только после полного остывания всех элементов выхлопной системы.

Сам процесс выглядит следующим образом:

1. При помощи металлической щетки очищаем болты стяжного хомута, соединяющего основной глушитель с резонатором (дополнительным глушителем).

2. Обрабатываем соединение средством ВД-40. Ждем некоторое время, пока болтовое соединение раскиснет.

3. Затем при помощи накидных ключей откручиваем стяжные болты хомута. Если вследствие сильной коррозии открутить болты не удается, можно пойти иным путем и срезать их при помощи углошлифовальной машинки.

4. Удаляем хомут и сдвигаем резиновые подвески глушителя в пазах кронштейнов. Полностью выводим подушки и снимаем глушитель из-под автомобиля.

5. Устанавливаем новый глушитель в порядке обратном снятию. Для удобства, установки резиновых подвесок-подушек, можно смазать их достаточно концентрированным мыльным раствором или литолом.

Замена дополнительного глушителя и катализатора

Как уже упоминалось выше, дополнительный глушитель и катализатор представляют собой неразборный узел, который заменяется целиком в случае выхода из строя того или иного элемента.

Рассмотрим процедуру снятия данного узла. Загоняем автомобиль на смотровую яму и выжидаем некоторое время до того, пока все элементы выхлопной системы полностью не остынут. При этом следует помнить, что катализатор разогревается до гораздо большей температуры, чем глушители, соответственно и время для его остывания требуется больше.

После того как выхлопная система автомобиля остыла можно приступать к снятию катализатора и дополнительного глушителя. Прежде всего, очищаем болтовые соединения металлической щеткой, после чего обрабатываем их ВД-40.

Затем при помощи двух ключей на «17» откручиваем болты, крепящие узел к приемной трубе выпускного коллектора. Вынимаем болты и пружинные шайбы.

Теперь нам потребуется разъединить резонатор и катализатор от основного глушителя. Для этого двумя ключами на «13» откручиваем болты стяжного хомута, снимаем хомут и удаляем графитовое кольцо-прокладку.

Выводим резиновые подвески-фиксаторы из соответствующих кронштейнов на кузове и снимаем весь узел. Установка новой детали выполняется в обратном порядке.

Следует отметить: конечно же, в случае выхода из строя какого-либо из элементов, у автовладельца далеко не всегда есть возможность заменить весь узел в сборе. В такой ситуации можно пойти несколько иным путем: «болгаркой» отрезать пришедший в негодность элемент и на его место, при помощи сварки, установить новый. Особенно целесообразно такое решение в случае выхода из строя дополнительного глушителя. Дело в том, что он стоит несколько дешевле, чем катализатор, и зачастую гораздо выгоднее будет приобрести и установить его отдельно (не трогая при этом нейтрализатор).

Особенности тюнинга выхлопной системы Chevrolet Niva

Установка прямоточной системы выпуска

Как и в случае с доработкой выхлопных систем иных автомобилей семейства ВАЗ, на автомобиле Chevrolet Niva установка прямотока подразумевает замену трубы приемного коллектора на так называемый «паук», а также установку прямоточного дополнительного и основного глушителей.

Несколько слов о «пауке»

Как правило, для тюнинга в виде установки прямотока, используют «паук» конфигурации 4-2-1. Благодаря такой системе, достигается более эффективная и быстрая очистка рабочих цилиндров от возникающих продуктов сгорания. В свою очередь это приводит к более быстрому и объемному наполнению рабочих цилиндров новой топливной смесью.

Необходимо отметить, что перед установкой тюнинг-паука его тщательно обматывают специальной термолентой. Для чего это нужно? Во-первых, это исключает вероятность повреждения окружающих деталей вследствие сильного нагрева «паука», а во-вторых, таким образом, исключается быстрое остывание выхлопных газов внутри приемных труб, что немного увеличивает их скорость передачи к следующему элементу выхлопной системы.

Также нельзя не вспомнить и о том, что в случае установки модернизированной приемной трубы (она же – «паук») вместо штатной, может потребоваться удлинение провода, при помощи которого подключен лямбда-зонд. Разумеется, кроме этого, вследствие изменения плотности выхлопных газов, потребуется произвести перепрошивку электронного блока управления, который благодаря лямбда-зонду корректирует процесс подачи топливной смеси в цилиндры двигателя.

Дополнительный и основной глушители

Разумеется, установка «паука» без изменения в других элементах выпускной системы просто пустая трата денег. Для нормальной и главное эффективной работы всей системы, помимо «паука», необходима установка прямоточного резонатора и основного глушителя.

На современном рынке автозапчастей представлен достаточно большой ассортимент самых разнообразных прямоточных глушителей для ВАЗ 2123. Однако, профессиональные специалисты тюнинга рекомендуют покупать глушители того же производителя, предпочтение которому вы отдали при покупке «паука». Таким образом, практически полностью исключается вероятность возникновения проблем с правильной состыковкой глушителей. Кроме того, это будет гарантировать правильность работы всей прямоточной системы.

autotema.info

Нива: выхлопная система — Ремонт и тюнинг Шевроле

15.07.2015 | Chevrolet Niva 2008 / Двигатель

Все ответы о выхлопной системе Chevrolet Niva

Каждый автомобиль, в том числе и Шевроле Нива, имеют в конструкции систему выхлопа отработавших газов. Как известно, в двигателе происходит процесс сгорания горючей смеси, за счет чего и приводится в движение автомобиль. Сгоревшая смесь, в свою очередь, не может раствориться внутри мотора и поэтому выводится из него посредством системы, состоящей из основных элементов. Эти элементы служат не только для отвода газов, но и для… Впрочем, об этом, а также о том, как провести замену и тюнинг выхлопной системы автомобиля Шевроле Нива расскажет эта статья.

Из чего состоит система

Система вывода газов Нивы Шевроле сильно отличается от своего предшественника — ВАЗ 2121. Были добавлены новые узлы системы, которые повлияли на эффективность, качество и экологию выхлопа. Итак, составными элементами системы являются:

1. Приемная труба или колено;
2. Катализатор;
3. Лямбда-зонд;
4. Резонатор;
5. Глушитель;
6. Подвесы;
7. Выводная труба.


Схема выхлопной системы

Рассмотрим каждый элемент по отдельности, какие функциональные действия выполняют и из чего состоят.

Приемная труба. Приемная выхлопная труба или колено служит для приема непосредственного выхлопа из двигателя автомобиля. Имеет изогнутую форму, отчего и название, и состоит из двух трубок, крепящихся к выпускному коллектору. После изгиба эти трубки вливаются в одну и соединяются со следующим элементом. Фиксируется приемная труба специальными шпильками и уплотняется место соединения с помощью термостойкой прокладки. Во время работы двигателя через колено проходят не только отработанные газы, но и искры не сгоревшего топлива, поэтому эта конструкция испытывает высокие температуры. В месте перехода двух труб в одну — имеется новшество, которое состоит из специального датчика, вкручивающегося в приемную трубу. Этот датчик называется кислородным или лямбда-зондом.


Внешний вид лямбда-зонда

Лямбда-зонд. Датчик служит для определения состава кислорода в отработанных газах. Этот состав зависит от количества топлива и воздуха, подаваемые в цилиндры мотора. Датчик подает сигнал в виде электрического напряжения, принимаемого в блоке управления и передающего на приборную панель в форме, понятной для водителя.

Катализатор. Катализатор или нейтрализатор соединяется непосредственно с другим концом приемной трубы, и в месте стыка уплотняется термостойкой прокладкой. Служит она для непропускания выхлопа в месте соединения. Катализатор имеет форму бочонка, который является неразборным. Выполняет функцию преобразовательную, при поступлении выхлопа из мотора очищает его до наименьшего содержания вредных веществ и передает к следующему элементу. Внутри нейтрализатор состоит из разных очищающих веществ, расположенных последовательно. Каталитический преобразователь на автомобиле Нива Шевроле служит около 100 — 120 тыс. км пробега, после чего необходима его замена.

Резонатор. Называют его еще вспомогательным глушителем, так как напоминает вид основного глушителя, только маленького. Выполняет функцию обеспечения оптимального потока движения выхлопа по всей системе, то есть сглаживает это прохождение. Многие считают, что в резонаторе происходит первоочередное снижение громкости выхлопа, но на самом деле это не так. Внутри вспомогательного глушителя имеется набор сеточных трубок, через которые проходит выхлоп и сглаживает поток газов.

Глушитель. Он выполняет функцию — снижение громкости выхлопа. Является конечным элементом системы и соединяется с резонатором посредством стяжного хомута и термостойкого кольца. Изготавливаются глушители из таких материалов:

1. Алюминированная сталь;
2. Нержавейка;
3. Оцинковка с алюминием;
4. Черный металл.

Глушитель

Подвесы. Немаловажную роль в системе вывода выхлопных газов играют подвесы, выполняя антивибрационную функцию. Состоят подвесы из резинового слоя и отверстия, к которому крепится глушитель и резонатор. Вибрация, происходящая в системе, снижается до минимума за счет резиновой основы.

Выводная труба. Это труба, которая соединяется с глушителем и отводится к задней части автомобиля Нива Шевроле. Выполняет самую простую функцию — выведение остаточного выхлопа. Самый простой тюнинг автомобиля начинается именно с этой трубы.

Замена элементов системы выхлопа

Нередко каждый автомобилист встречается с проблемой прогорания глушителя, резонатора или других элементов на Ниве Шевроле, что влечет за собой неприятный звук из-под днища. Если произошло прогорание элементов, то лучше не пробовать наваривать стальные накладки, а сразу заменить деталь.

Замена глушителя

Автомобиль Нива Шевроле хоть и имеет достойный клиренс, но замена деталей выхлопа осуществляется из смотровой ямы, потому как необходимы сильные физические усилия для откручивания креплений. Глушитель на Шниве снимается в следующем порядке:

1. Используя два ключа на «13», необходимо отвинтить гайки соединения глушителя с резонатором и извлечь хомут.
2. Приспускается вспомогательный глушитель вниз и извлекается с места соединения уплотнительное графитовое кольцо.
3. Кронштейны глушителя извлекаются из подвесов с обеих сторон и снимается глушитель.

Если подвесы имеют видимые дефекты, то рекомендуется их также заменить. Устанавливается новый глушитель в обратной последовательности. Именно глушитель является частым элементом системы, который приходит в негодность.


Разъединение глушителя и резонатора

Замена резонатора в паре с катализатором

Каталитический преобразователь имеет цельную конструкцию с резонатором, что является минусом в автомобиле Нива Шевроле. Нейтрализатор имеет срок службы гораздо больше, нежели резонатор, но при выходе из строя последнего необходима замена обоих элементов.

В связи с длительным сроком эксплуатации, соединения окисляются и поэтому необходимо перед снятием обработать их смазкой ВД-40. Далее, переходим к процессу снятия и замены:

1. Соединение с принимающей трубой отвинчивается двумя ключами на «17» и разъединяется.
2. Разъединяется соединение резонатора с глушителем, которое было описано выше.
3. Выводятся резиновые подвесы из кронштейнов и снимаются резонатор и нейтрализатор.

Обратная установка новых элементов осуществляется в порядке обратном снятию. Но стоимость в паре нейтрализатора и резонатора обойдется в немалую сумму, поэтому целесообразно, если катализатор не поврежден, разъединить деталь болгаркой. После приварить новый резонатор и установить на посадочное место.

Особенности тюнинга выхлопной системы Нивы Шевроле

Проще всего сделать тюнинг автомобиля, можно обратившись на специализированную станцию техобслуживания. Но специалисты возьмут приличную сумму за свою работу, а вы будете жалеть, что заплатили такие деньги за работу, которую смогли бы сделать самостоятельно. Тюнинг выхлопной системы не требует каких-либо сварочных работ, потому как уже готовые детали можно приобрести в специальном автомагазине. Если уделить время стоимости, то каждый сможет найти по своему карману соответствующую тюнинг-деталь.

    Для чего необходимо модернизировать систему выхлопа? Итак, известно что система выхлопа газов является дополнительным сопротивлением для двигателя. А сопротивление — это физическое явление, которое негативно сказывается на мощности мотора. Чем больше сопротивление, тем меньше мощностью. Именно эта причина и служит для внесения изменений в автомобиль Нива Шевроле. Плюс тюнинг делает автомобиль ярче, привлекательней и дороже.

Установка «паука» для замены выпускного коллектора. Максимальная часть потерь приходится именно на выпускной коллектор, поэтому тюнинг элемента можно осуществить с помощью устройства «паук». Вид устройства представлен на фото ниже.

Так выглядит паук 4-2-1

Отличается от штатного устройства формой изготовления и способом соединения с выходными окнами. Для Шевроле Нивы отлично подходит «паук» с конфигурацией 4-2-1. Именно такая конфигурация позволяет достичь эффективность и быструю очистку цилиндров от выхлопных газов. Чем быстрее очищается цилиндр, тем скорее поступает новая топливная смесь.

Тюнинг по конфигурации 4-2-1 относится к любительской модернизации, что позволяет обеспечить прирост мощности и увеличения оборотов. Перед тем как осуществить монтаж такой установки, необходимо ее обмотать специальной термостойкой лентой, чтобы предотвратить быстрое остывание газов внутри «паука» и ускорить их передачу в следующее приемное звено. Также такая лента позволит исключить перегрев близко располагающихся к «пауку» деталей.

    Важно не забыть об монтаже лямбда-зонда в «паук», для чего потребуется удлинение проводки к датчику. Тюнинг колена приведет к неисправной работе этого датчика, а причина будет в том, что плотность газов изменится и потребуется внесение корректировки в блок управления. С таким видом изменения лучше обратиться на специализированное СТО.

Модернизация резонатора и глушителя на Ниве Шевроле. Тюнинг системы выхлопа с помощью только одного паука будет способствовать улучшению на 10%. Поэтому необходимо поработать над глушителем и резонатором, они также имеются в продаже уже модернизированные. При покупке рекомендуется отдать предпочтение тому изготовителю, марки которого приобретен «паук». Изготовители заботятся о том, чтобы их элементы подходили друг к другу при соединении. Тюнинг этих основных элементов одной марки позволит увеличить эффективность более 10% и обусловит повышение мощности двигателя.

Модернизация выходной трубы. Тюнинг выхлопной трубы можно осуществлять любыми понравившимися наконечниками, выбор которых огромный и подходит для всех моделей авто. Способы крепления таких наконечников не имеют никакой сложности, необходимо только ослабить стяжной болт, надеть наконечник на трубу и зафиксировать до неподвижного состояния.

Подводя итог, стоит отметить важность модернизации выхлопной системы, что обусловит не только повышение мощности, но и производительность, проходимость и длительный срок службы элементов. Удачных нововведений для вашей Нивы Шевроле!

chevymanual.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
