Веста задние тормоза дисковые – Самостоятельная установка задних дисковых тормозов на Лада Веста – детали и работа

задние тормоза барабанные или дисковые?

Не все знают, какие задние тормоза установлены на автомобиль Лада Веста. В ходе презентаций, например, всегда показывают концепт, и на концептах Весты присутствуют дисковые тормоза. Они установлены спереди и сзади, и это никого не удивляет. А вот серийные авто по конструкции отличаются от концептов. Седаны Веста, выпущенные серийно, оборудованы барабанными тормозами. Исключение – это Веста Спорт.

Барабаны Весты и Гранты и отличия в конструкции

Смотреть на то, какие задние тормоза на Лада Веста устанавливают сейчас, без удивления не получится. Снимаем колесо и видим: никаких крепёжных элементов на корпусе нет.

Задний барабан, серийная Лада Веста

На самом деле, один элемент будет скрыт под колпаком. Отбейте колпак, и всё станет ясно.

Защитный колпак

Понадобится накидной ключ «на 30», но не спешите! Первым делом, чтобы снять барабан, нужно выполнить действия:

  1. Отпустить ручник;
  2. Тонкой отвёрткой надо вращать храповик вверх, чтобы свести колодки друг с другом.

    Нужное отверстие – одно из четырёх

Храповик в тормозном барабане регулирует настройку узла в целом. Но запоминать, сколько оборотов было сделано, вовсе не требуется. Наоборот, перед выполнением монтажа регулировку выставляют на минимум.

Если бы на Ладу Весту установили даже задние дисковые тормоза, всё было бы проще, чем с «барабаном новой конструкции». На Ладе Гранте барабаны – другие.

Гранта и её задние тормоза

Раньше откручивались две шпильки, и этого было достаточно. Датчик ABS тоже снимался просто: отключали разъём и выкручивали саморез. На Весте такой вариант не предусмотрен.

Ставить ли на Лада Веста барабанные или дисковые задние тормоза, было решено ещё до стадии проектирования. Слишком много изменений появилось в конструкции барабанов – а их можно сделать только в ходе кропотливой работы. Значит, «заказ» к инженерам поступил заблаговременно.

Что можно видеть внутри барабана

Не будем спорить с тем, какие задние тормоза были выбраны для установки на Лада Веста. Надёжность барабанов можно считать хорошей, а с переходом к новому поколению она повысилась. Можете убедиться в этом сами.

Новое поколение, Веста

Предыдущее поколение, Гранта

Один вид тормозного цилиндра теперь внушает уважение: корпус покрыт рёбрами и выполнен по технологии литья. В конструкции используется распорная планка, правда, с ней совместимы только оригинальные колодки. Поэтому колодки от Гранты (например, 2108-3502090) категорически не подходят.

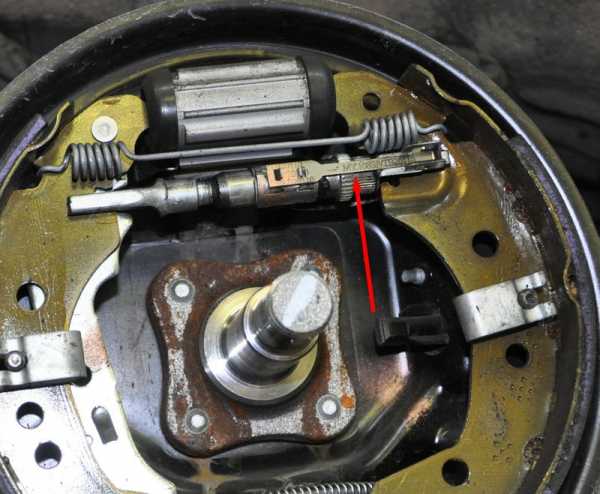

С колодками соединяется распорная планка

Планка сжимается, если крутить храповик вверх. И наоборот.

Сам узел распорной планки является сложной механической системой. Он автоматически регулирует зазор между барабаном и колодками. Но главное, что эта система поддерживает в рабочем состоянии и механизм ручника! О настройке стояночного тормоза теперь можно забыть.

Пара слов о датчике

Датчик ABS появился ещё на Грантах, а также на вторых Калинах. Но там он крепится просто.

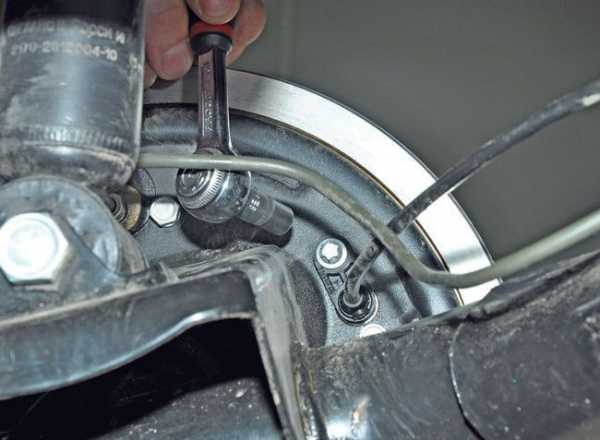

Разъём датчика и крепёжный винт

Зная о том, какие задние тормоза на Лада Веста устанавливают сейчас, предупреждаем: не ищите похожий разъём с обратной стороны барабана. Он расположен очень неудобно. Проще выполнять демонтаж, ничего не снимая и не откручивая. Главное – не повредить корпус датчика (см. фото).

Пластиковый корпус датчика ABS

Из конструкции барабана Весты исчез тахометрический диск. И это – большая удача! Сам диск при замене колодок легко повреждался.

Выше речь шла о датчике скорости. Его номер в каталоге ВАЗ: 8450006893 (правая сторона), 8450006894 (левая).

Диски – хорошая альтернатива

На седан Лада Веста задние дисковые тормоза будут установлены в трёх случаях:

  • Если это – седан Веста Спорт;
  • Если речь идёт о концепте;
  • Если авто готовили для гонок WTCC, и подготовку вела фирма LADA Sport.

Фото для каждого из случаев представлено ниже.

Устанавливать диски, оказывается, можно

В спорткарах WTCC нет систем ABS, и вообще речь идёт не о дорожных авто. Первые два случая приближены к реальности больше. Вывод: установить диски можно, вопрос в том, зачем.

Долговечность

Барабанные тормоза – более долговечны, чем дисковые. На их сохранность почти не влияют разные погодные условия: дождь, перепады температур и т.д. Не могут они и обледенеть зимой.

Регламент ВАЗ: колодки в барабанах необходимо менять каждые 60 тыс. км, а осмотр проводят каждые 15 тысяч. Колодки на дисках меняют по мере необходимости, и согласно отзывам, вазовские колодки «живут» 30-45 тысяч км. Кстати, на задней оси они прожили бы меньше.

В барабаны Весты с завода установлены колодки TRW – тут к ВАЗу претензий нет. В то же время, все знают, что барабанные тормоза менее эффективны на скорости, и они не переносят длительных нагрузок (перегреваются). Вывод читатель пусть сделает сам.

carfrance.ru

Задние дисковые тормоза Лада Веста

В силу сложившейся традиции, многие производители легковых автомобилей комплектуют серийные модели комбинированными тормозами. Не стала исключением и продукция Волжского автозавода, но при этом неосведомленные владельцы часто путаются, начитавшись статей и тестов, задавая вопросы о задних дисковых тормозах Лады Веста. Об устройстве тормозного барабана, нюансах его обслуживания будет рассказано далее.

Первый взгляд на барабанные тормоза Лады Веста вызывает легкое недоумение: сняв колесо, владелец не обнаружит никаких выступающих деталей и механизмов. Секрет Vesta скрывается не в нанотехнологиях, а под центральным колпаком: стоит поддеть его с помощью широкой плоской стаместки, как откроется большая гайка, крепящая барабан. Казалось бы, достаточно воспользоваться головкой на 30, открутить крепеж, и дело в шляпе. Но не тут-то было — понадобиться выполнить следующие действия:

  • Отжать стояночный тормоз («ручник»).
  • С помощью тонкого плоского инструмента (отвертки) привести во вращение храповый механизм, чтобы свести колодки вместе.
  • И только после этого можно приступать к демонтажу барабана.

Важно. В сравнении с другими моделями, той же Грантой, конструкция тормозной системы задних колес Лады Веста претерпела существенные изменения, применить к ней прежние методы обслуживания и ремонта не получится.

Механизм стал и проще, и сложнее одновременно: чтобы «попасть» на храповик, потребуется ввести шлиц отвертки в одно из 4 отверстий. Зато не придется мучиться с регулировкой стояночного тормоза: настройка будет выполнена автоматически. Специалисты отмечают, что тормозной цилиндр стал прочнее, солиднее, а сама система — надежнее, в нее добавлена функция саморегулирования.

Принцип действия системы торможения задних колес Лады Веста мало изменился: при нажатии на педаль тормоза рабочее тело в гидравлической магистрали (тормозная жидкость) поступает к специальным цилиндрам, заставляя двигаться поршень. В результате этого особые колодки расходятся, прижимаясь к поверхности диска или барабана, вращающегося вместе с колесом, и автомобиль Лада Веста останавливается. Как известно, начиная с Гранты, Автоваз начал ставить датчик abs, остался он и на более поздних моделях, только изменилось его крепление. Корпус тормозного цилиндра приобрел ребра жесткости, благодаря чему он стал прочнее, а, значит, надежнее.

В сравнении с предыдущими поколениями, задние тормоза на Ладе Веста лишились тахометрического диска, который часто повреждался во время демонтажа или замены колодок. Подобрать требуемые запчасти, включая тормозной диск или цилиндр легко, воспользовавшись каталожными номерами Лады Веста. При этом следует помнить, что не все детали от других моделей совместимы с вестовскими.

Несмотря на оговоренное решение Автоваза по установке на Ладе Веста спереди дисковых тормозов, а задние оставить барабанными, существуют случаи, когда данная конструкция не является приоритетной. Это следующие варианты:

  • имеется ввиду спортивная модификация седана Лада Веста;
  • это не серийная модель, а концепт кар;
  • стандартный автомобиль был модернизирован для участия в чемпионате мира среди легковушек (WTCC).

Во всех указанных случаях на Лада Веста будут установлены дисковые тормоза, причем данная переделка будет вполне законной.

Важно. Замена штатных барабанных тормозов на дисковые для обычного автомобиля, если его не планируется использовать в скоростных заездах или чемпионатах, вряд ли станет хорошей альтернативой заводской комплектации. Система барабанного торможения считается более надежной в условиях городского цикла, поскольку почти неподвержена воздействию погодных условий. Более того, дисковые системы менее защищены от летящих из-под колес камешков, грязи, снежной каши, что неблагоприятно сказывается на их работоспособности.

В среднем оба типа тормозов – дисковые, барабанные, независимо от их размещения задние ЗДТ или передние для Лады Веста по своей эффективности равнозначны. Разницу смогут оценить профессионалы, да и то на скорости от 120 км/ч и выше. При большом желании все-таки можно выполнить апгрейд, но обойдется он недешево, тем более что модернизацию придется узаконить.

Поскольку в процессе проектирования Лада Веста стала совершеннее, в ее систему торможения включена автоматическая регулировка ручного тормоза, которая будет действенной независимо от используемой КПП – механической или автомата, ярко выраженные признаки износа колодок себя практически не проявляют. В отдельных случаях возможно неравномерное торможение автомобиля, замедленная реакция на педаль тормоза, но совсем не обязательно это свидетельствует об истирании накладок.

Чаще достаточно проводить своевременную замену тормозной жидкости для Лады модели Веста и регулировку системы. Для Лады установлена периодичность в 15 тысяч километров для осмотра, а колодки советуют менять каждые и 60 тысяч.

По информации специалистов сервисной службы, в среднем на автомобиле Лада накладки прослужат 30-45 тысяч. В сравнении с одними из первых Ваз 2105, это достаточно много.

Рано или поздно накладки на задних тормозных барабанах Лады Веста придется менять. Для этого понадобится узнать, какого типа задние тормоза установлены на конкретной Ладе Веста sw или седане. Как отличаются по типоразмеру тормозные колодки от разных моделей, например, на универсале Веста и Калине 2, так и не существует универсальных решений для дисковых и барабанных систем. Обязательно нужно определить каталожный номер запчастей на машину, даже если друг с Фордом будет утверждать, что ему в сервисе поставили тормозные колодки от Приоры и все прекрасно подошло.

В Весте тормозная система, независимо от подвески и типа трансмиссии, четко разделяется на передние (дисковые) и задние (барабанные) приводы. Чтобы добраться до колодок, сначала придется снять колесо, открутив 4 гайки. Сразу же следует уточнить, что тормозные накладки Гранты, несмотря на их схожесть с «родными», вестовскими, все-таки не подойдут.

По центру барабана находится крышка, под которой скрывается гайка крепления. До начала демонтажа рекомендуется свести накладки вместе с помощью тонкой отвертки, вращая храповый механизм, а также опустить стояночный тормоз. После откручивания гайки и снятия барабана виду откроется задний тормозной цилиндр Лады Веста и, собственно, сама система.

Важно. Безоговорочным поводом для замены тормозных колодок на Ларгусе и любом другом автомобиле является обнаружение замасливания контактных поверхностей, глубоких борозд (трещин или сколов), отслоений по телу. При этом меняется весь комплект, то есть 4 накладки (по 2 на каждом колесе), а не отдельные.

Опыт свидетельствует, что в мире практически не существует вещей, которые нельзя бы было сделать своими руками. В равной степени этот относится и к замене тормозных колодок на автомобиле Веста. Приобрести необходимые навыки по ремонту автомобиля, его обслуживанию можно несколькими способами:

  • скрупулезно читать новости, статьи или тесты.
  • наблюдать за работой мастера, выполняющего общее обслуживание систем отопления, подвески, тормозной системы и трансмиссии.
  • воспользоваться советами, размещенными в данной статье.

Приступать к работе рекомендуется после ознакомления с общей конструкцией, устройством узлов подвески, тормозной системы своего автомобиля. В равной степени это относится и к трансмиссии или электрике. Опыт по замене колодок на собственной Ладе, приобретенный сегодня или вчера, обязательно пригодится завтра. Для начала следует подготовить требуемые инструменты – ключи, головки, съемники. Далее автомобиль загоняется на эстакаду или смотровую яму, закрепляется на стойках. Из данных обзоров известно, что на штатных Вестах ставятся барабанные задние тормозные устройства, это не внедорожник Lada Xray с повышенными требованиями к скорости остановки автомобиля и дисковыми приводами на всех 4 колесах.

В то же время у инженеров получилось улучшить конструкцию: вместо усложненной системы фиксации барабана на Весте появилось крепление с помощью крупной центральной гайки. Итак, приступаем к замене колодок на автомобиле Лада. Сразу же ответ на вопрос, можно ли ездить со стертыми, получившими трещины, глубокие пропилы накладками – нет, нельзя. Их необходимо как можно быстрее заменить.

«Родные» вазовские колодки замаркированы, как TRW, утверждается, что они достаточно высокого качества. После снятия колеса потребуется демонтировать особый защитный колпак, который скрывает гайку крепления барабана. Это можно сделать осторожными движениями плоской широкой отвертки или стаместки.

Под барабаном скрывается непосредственно основа тормозной системы задних колес Весты. До того, как начать замену колодок и снятие барабана, потребуется растормозить их (опустить ручник) и, введя тонную отвертку в одно из крепежных отверстий, провернуть храповую шестерню, чтобы отвести накладки от внутренних стенок. Совсем не обязательно запоминать положение храповика, после замены колодок система сама выставит его.

Замена колодок производится независимо от состояния трансмиссии или электрики, все, что потребуется, это тщательное соблюдение пошаговой инструкции и полный комплект (4 накладки). Настоятельно не рекомендуется проводить на время процедуры любые действия с педалью тормоза, во избежание выхода поршня из тормозного цилиндра. Аккуратно, стараясь не повредить, снимают датчик ABS, а затем пружины.

Ничего не должно сломаться или быть утеряно, иначе простое обслуживание превратится в затянувшийся ремонт. Уникальность тормозной системы Весты в том, что она саморегулируемая, то есть специальная настройка стояночного тормоза, его отладка не требуются вообще. Обеспечивается это набором пружин и распорных планок, поэтому очень важно при демонтаже проявлять максимум осторожности, сохраняя в целостности все узлы и детали.

Новые колодки устанавливаются аналогично демонтированным, неплохо заодно выполнить очистку поверхности цилиндра от грязи и ржавчины. Для затяжки крепящей гайки понадобится специальный ключ, чтобы приложить требуемое усилие не в 05, а 175 Н·м. На сегодня почти весь инструмент оборудуется трещоткой, предотвращающей перетяжку. Иногда мастера рекомендуют, при замене колодок, устанавливать новую гайку. Когда полностью закончены все работы по обслуживанию тормозной системы Лады Веста Xray, проверяют уровень тормозной жидкости в магистрали (при необходимости доливают).

Останется только отрегулировать рабочее положение колодок: для этого производят несколько нажатий подряд на педаль тормоза (прокачка магистрали), затем, удерживая ее в нижнем положении, следует поднять и опустить ручник. Чтобы избежать срабатывания храповика внутри барабана, кнопку стояночного тормоза не отпускают во время манипуляций с ним. Действия повторяют, пока не перестанут быть слышны характерные металлические щелчки, свидетельствующие о регулировке колодок.

Данный краткий обзор поможет выполнить обслуживание тормозной системы Весты независимо от ее модельного года. Какие бы тормоза не считались лучше: дисковые или барабанные, безопасность автомобиля и пассажиров напрямую зависит от общего состояния всех его деталей и узлов, включая двигатель, подвеску и систему торможения.

Не каждый автовладелец в состоянии полноценно заменить электрика или моториста, более того, иногда данный вид обслуживания крайне необходимо выполнять в условиях специализированной мастерской. Но провести замену тормозных колодок своего 4 колесного друга, заменить жидкость в гидравлике и отрегулировать работу тормозов, при соответствующем желании, сможет каждый.

zelv.ru

Универсал Lada Vesta получит задние дисковые тормоза — журнал За рулем

В объектив фотошпионов снова попал новый универсал Lada Vesta. Однако на этот раз камере удалось выхватить задние тормоза модели.

В Тольятти тестируется универсал Lada Vesta, в продаже автомобиль появится ближе к сентябрю, чуть позже представят и его кросс-версию. Судя по фотографиям, которыми располагает Лада Веста клуб, задние тормоза у этой модели будут дисковыми.

Ранее директор проекта «Семейство автомобилей Lada Xray» Олег Груненков в одном из интервью не исключил, что задние тормоза дискового типа получит кроссовер Lada Xray. При этом он объяснил, почему с этим затягивают: барабанные тормоза практичнее, так как лучше защищены в агрессивной среде. Дисковые же более капризно относятся к пыли, грязи и влаге. Однако пока с такими замечен лишь универсал Веста.

Для более тяжелого универсала применение дисковых тормозов просто жизненная необходимость. Наверняка использованы уже существующие и отработанные тормозные механизмы от автомобилей альянса Renault Nissan. Поскольку ступица задних колес Ладе Весте досталась от реношной платформы B0, не исключено, что дисковые тормоза в будущем появятся и на других моделях, которые производятся в Тольятти: Lada Largus, XRAY и Nissan Almera, глубокого конструктивного вмешательства это потребовать не должно. Но скорее всего, руководство завода ограничится Вестой в кузове седан и Иксреем.

Кроме того, поговаривают, что универсал получит еще и новую приборную панель, такую же, как ставят на экспортные Весты для европейского рынка, а также датчик давления в шинах. А открывать пятую дверь можно будет с помощью кнопки, как на Иксрее.

  • О том, что Lada Vesta SW (Station Wagon — универсал) и Vesta SW Cross появятся на рынке до конца 2017 года, стало известно летом 2016-го на Московском автосалоне.
  • Кроссовая версия универсала Веста также активно тестируется и не раз попадала «на мушку» фотошпионов.

Фото: Лада Веста клуб

www.zr.ru

Лада Веста — замена задних тормозных колодок — журнал За рулем

Замену колодок автомобиля Лада Веста проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Работу проводим на ровной площадке, смотровой канаве или эстакаде.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на правом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для снятия барабана колодки нужно свести.

2283-14-03-01

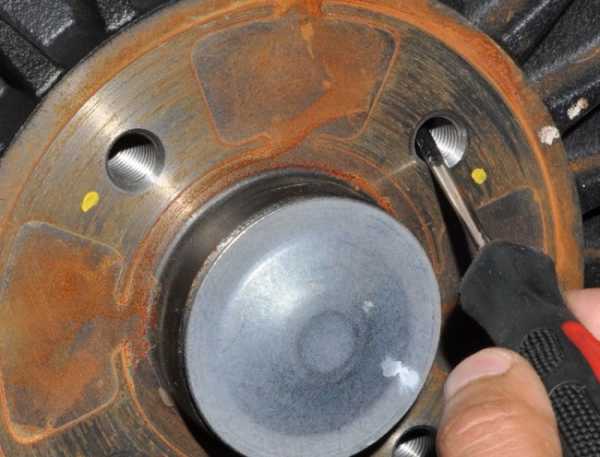

Для этого шлицевой отверткой через резьбовое отверстие в тормозном барабане вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

Для этого шлицевой отверткой через резьбовое отверстие в тормозном барабане вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.

DSC_9264

Для наглядности операция показана со снятым барабаном. Гайку надо вращать в направлении стрелки.

Для наглядности операция показана со снятым барабаном. Гайку надо вращать в направлении стрелки.

DSC_9383

Молотком и зубилом сбиваем защитный колпак подшипника барабана.

Молотком и зубилом сбиваем защитный колпак подшипника барабана.

DSC_9369

Снимаем колпак.

Снимаем колпак.

DSC_9363

Головкой «на 30» отворачиваем гайку подшипника ступицы.

Головкой «на 30» отворачиваем гайку подшипника ступицы.

DSC_9357

Снимаем тормозной барабан в сборе с подшипником.

Снимаем тормозной барабан в сборе с подшипником.

Внимание! Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

DSC_9272 (Копировать)

www.zr.ru

Лада Веста с задними барабанными тормозами – стоит ли выбирать?

Владельцы и потенциальные покупатели Лада Веста знают, что не все комплектации автомобиля оснащаются дисковыми тормозами «по кругу» – такой вариант присутствует в топовых версиях, тогда как базовые довольствуются барабанными тормозными механизмами на задней оси.

Однако так ли все плохо? И какова эффективность задних барабанных тормозов Лада Веста, в сравнении с дисковыми? В первом выпуске «Ладной Механики» ее ведущий Станислав Березий подробно рассмотрел этот момент и пояснил, почему же АвтоВАЗ не стал оснащать все модификации Весты дисковыми тормозами, принимая во внимание не только стоимость. Впрочем, это касается и других моделей компании.

Торможение

В процессе торможения центр тяжести машины смещается вперед, из-за чего разгружается задняя ось, тогда как передняя нагружается. По этой причине для эффективного торможения усилие на переднюю ось должно быть меньше, чем на заднюю, при условии, что спереди стоят дисковые тормоза, а сзади барабанные.

Однако если принять во внимание разгрузку задней оси, то и передним, и задним тормозным механизмам необходимо одинаковое усилие.

Загрязнения

Не секрет, что дисковые тормоза защищены от пыли куда хуже барабанных, ведь поверхность полностью открыта. В случае же с задними колесами все усугубляется тем, что на них летит грязь, пыль, лед, вода, песок и прочий сор, который поднимается передними колесами. По этой причине менять задние тормозные колодки на автомобилях с задними дисковыми тормозами приходится даже чаще, чем передние.

В случае же с задними барабанными тормозами Лада Веста все иначе. Сам барабан надежно защищает компоненты от попадания на них всех загрязнений. А потому периодичность замены тормозных колодок в таком случае куда реже.

Просушка

Из-за того, что на тормозные диски и колодки попадает влага, их эффективность в дождь или при проезде луж снижается по причине проскальзывания. В данной ситуации тормоза сперва нужно просушивать. При наличии же барабанных тормозов такая необходимость отсутствует.

Электроника

Ранее за распределение тормозного усилия между осями отвечал специальный блок, именуемый в среде автолюбителей как «колдун». Этот узел был довольно капризным, из-за чего постоянно требовал к себе внимания. Его неисправность или неверная калибровка приводили к проблемам при торможении.

Однако Лада Веста и другие модели АвтоВАЗа сейчас комплектуются электронными блоками управления, так как в их оснащении присутствует комплекс ABS. Электроника куда более надежна, а потому таких проблем, как с «колдуном», не наблюдается.

Эффективность

Если проанализировать исследования, то станет ясно, что при условии обычной эксплуатации, эффективность дисковых и барабанных задних тормозов Лада Веста примерно на одном уровне. Хотя во время езды на скорости в 120 км/ч и выше эффект от дисковых тормозов все же более существенен.

Установка

Чаще всего дисковые тормоза устанавливаются на спортивные версии авто, так как у них, за счет меньшего дорожного просвета и более жесткой подвески, смещение центра тяжести вперед в процессе торможения не столь явно.

Как видно, покупка Лада Веста с задними барабанными тормозами более чем оправдана, если вы планируете эксплуатировать автомобиль преимущественно в городе. Но если вы часто ездите по трассе, то выбор версии с дисковыми тормозами предпочтителен.

club-vesta.ru

характеристики задних и передних тормозов авто, поломки, варианты замены

Торможение автомобиля осуществляется за счёт тормозных колодок – они бывают задние и передние. Под давлением они прижимаются к диску или барабану, если речь идёт о задних тормозах, в результате авто останавливается. Тормозная система – одна из важнейших, так как от ее исправного состояния зависит безопасность всех, кто находится в машине. Поддержание тормозов в рабочем состоянии – очень важная задача. Одним из главных этапов обеспечения их исправности является своевременная замена колодок.


Вернуться к оглавлению

Характеристики штатных тормозных колодок Весты

С завода Веста оборудуется спереди вентилируемым дисковым механизмом торможения, а сзади – тормозами барабанного типа. Каталожный артикул штатных передних колодок – 8200 432 336 TRW, позаимствованы они у Рено Логан. Передние и задние расходные материалы тормозной системы представляют собой металлические пластины со специальным материалом. Благодаря ему трение о диск или барабан становится наиболее эффективным для торможения.

Обычно для изготовления этого материала используется каучук с добавлением смол, волокон органического происхождения, других наполнителей. Химический состав колодок Лады Весты достаточно сложный. Объясняется это тем, что покрытие должно выдерживать высокий температурный режим, в котором оно пребывает во время трения о металл.

Что касается задних тормозов Лады Весты – «АвтоВАЗ» предлагает дисковый вариант только в версии Спорт.

Спортивные авто не оснащаются антиблокировочной системой, к тому же диски позволяют гораздо эффективнее справляться с заносами. В пользу задних барабанов можно заявить, что они долговечнее, а для гражданской версии авто они достаточно эффективны и не вызывают нареканий.


Вернуться к оглавлению

Причины и признаки изношенных колодок

Определить необходимость замены или профилактического осмотра колодок можно по ряду характерных признаков. Неисправности заключаются либо в некачественных комплектующих, вызывающих разрушение фрикционного материала, либо в естественном износе.


Вернуться к оглавлению

Увеличенный ход стояночного тормоза

Так как Lada Vesta оснащается барабанными задними тормозами, то для нее этот признак актуален. В норме ручной тормоз поднимается на 3 или 4 щелчка. Признаком износа является подъём на 5-7 щелчков. При остановке на подъёме автомобиль катится при поднятом ручном тормозе – ручник не держит. Возможно, проблема заключается в растянутом тросе, но проверить колодки не помешает.


Вернуться к оглавлению

Датчик износа подаёт сигнал

На Весту в максимальной комплектации устанавливается датчик износа тормозных колодок. Когда накладка из фрикционного материала истончается до критического уровня, датчик при каждом торможении начнет издавать характерный звук. На некоторых автомобилях устанавливается датчик электронного типа, он сигнализирует об износе сигнальной лампой на панели приборов.


Вернуться к оглавлению

Снижается уровень тормозной жидкости

Если основной элемент тормозной системы находится в изношенном состоянии, то для его эффективного прижатия к диску или барабану суппорта цилиндры должны прилагать больше усилий, используя для этого больше жидкости. Соответственно, можно наблюдать снижение ее уровня. Объем тормозной жидкости может уменьшаться при неисправности цилиндров, повреждениях шлангов или магистрали.


Вернуться к оглавлению

Педаль тормоза с увеличенным ходом

Как и в предыдущем случае – если колодки достаточно изношенные, то для их прижатия нужны большие усилия, соответственно, ход педали увеличивается.


Вернуться к оглавлению

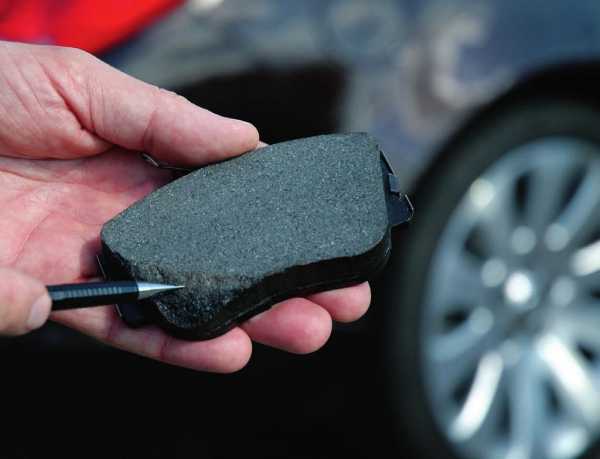

Повреждения колодок

На дисковых тормозах механические повреждения (отслаивания, сколы, трещины) можно увидеть невооружённым взглядом. Их можно обнаружить и на самих дисках.


Вернуться к оглавлению

Неравномерно изношенные колодки

Если на одной из сторон наблюдается увеличенный износ фрикционного материала по отношению к другому, то это может свидетельствовать о выходе из строя (заклинивании) одного из суппортов. Если его не поменять, то замена комплекта колодок ничего не даст – износ будет такой же неравномерный, а торможение неэффективным и даже опасным, так как машину будет уводить в сторону.


Вернуться к оглавлению

Увеличенный тормозной путь

Необходимо срочно заменить запчасти тормозной системы, если тормозной путь автомобиля стал неестественно большим. Низкая эффективность торможения может свидетельствовать о сильном износе передних колодок – они изнашиваются гораздо быстрее, чем задние, так как принимают большую нагрузку. Другой причиной может быть неисправность суппорта, негерметичность системы или низкий уровень тормозной жидкости.

Определить степень износа можно самостоятельно, по времени это занимает не более часа. Все, что нужно сделать – снять колеса и осмотреть фрикционный материал. В случае с барабанами нужно снять сначала их. Вместе с этим можно оценить состояние барабанов и дисков на износ, наличие трещин и других механических повреждений.

В самых запущенных случаях сигнализатором критического износа колодок станет скрежет при торможении. Это происходит, когда накладка стирается до основания, и металлические пластины колодок начинают тереться о диски или барабаны. Эксплуатация автомобиля при таком износе запрещена, так как может привести к заклиниванию барабанов и серьезным повреждениям дисков, в итоге их придется полностью заменить.


Вернуться к оглавлению

Как выбрать тормозные колодки

Автолюбители считают, что оригинальные колодки гораздо эффективнее и долговечнее, чем их многочисленные аналоги. Штатные запчасти, рекомендованные заводом-изготовителем, производятся без применения асбеста в составе, опасность для окружающей среды которого доказана. Но многие автовладельцы рассматривают вариант покупки неоригинальных запчастей. Главный критерий такого выбора заключается в низкой стоимости аналогов. На рынке автомобильных запчастей можно найти неоригинальные тормозные колодки довольно высокого качества, не уступающие оригиналу. Но есть немало откровенных подделок – чтобы избежать их покупки, следует приобретать запчасти и расходные материалы в проверенных местах или же напрямую у официального дилера «Лада».


Вернуться к оглавлению

Замена передних колодок на Весте

По регламенту необходимо проводить осмотр тормозных колодок не реже одного раза на каждые 15 тыс. км пробега. Расходный материал подлежит замене, если:

  • толщина фрикционного материала менее 1,5 мм;
  • фрикционная накладка имеет на своей поверхности трещины, царапины или следы масла;
  • фрикционная накладка отслаивается от основания;
  • износ на разных сторонах неравномерный и неодинаковый по толщине.

По своим конструктивным особенностям суппорт оказывает давление на центр колодки, а не на всю её площадь, поэтому накладки изнашиваются неравномерно по всей поверхности и имеют клиновидную форму. Сторона с максимальной степенью износа не просматривается без извлечения колодки, поэтому рекомендуется извлечь их из суппортов и оценить более объективно.

Автомобиль устанавливается на ровной площадке и фиксируется стояночным тормозом. В случае съёма задних колодок, наоборот, ручник не должен удерживать автомобиль, а его трос должен быть максимально ослаблен. Затем нужно оценить уровень тормозной жидкости. Если он в норме, следует откачать ее до минимума. Под задние колеса устанавливаются противооткатные упоры. При помощи баллонного ключа ослабляются гайки колес, и машина поднимается на домкрате. После того как колесо не будет касаться земли, подъём прекращается, а под днище рядом с домкратом устанавливается любой надёжный упор, который будет служить страховкой на случай, если подъемник сорвётся. Болты колес отворачиваются до конца, и они снимаются.

Ступица с нужным диском должна быть повернута из-под арки колеса наружу. Для этого руль выворачивается до упора вправо или влево. С помощью отвёртки или монтажной лопатки с плоским концом поршень суппорта до упора утапливается. Для этого отвёртку нужно просунуть между поршнем и колодкой с внутренней стороны. При этом соблюдайте осторожность, чтобы не повредить резиновый пыльник.

С помощью гаечного ключа на 13 мм откручивается болт крепления скобы к направляющей, одновременно с этим направляющая удерживается другим ключом на 15 мм.

Далее скоба откидывается вместе с тормозным шлангом в сторону, из гнезд направляющих вынимаются старые колодки вместе с пружинными скобами.

Оценивается состояние фрикционных накладок, проверяется механизм суппорта, при необходимости разрабатывается и подготавливается новый комплект колодок к установке. Скобы и направляющие гнезда очищаются металлической щеткой от грязи и ржавчины. Пыльники проверяются на предмет повреждений – если нужно, меняются. Новые колодки также подвергаются осмотру и вставляются в направляющие гнезда. Далее данный узел собирается в обратном порядке, после чего можно переходить к замене на другой стороне.

По завершении всех работ нужно несколько раз до упора нажать педаль тормоза до появления сопротивления, это значит, что поршни заняли своё место и находятся в рабочем положении. Затем необходимо долить уровень тормозной жидкости до отметки «максимум».


Вернуться к оглавлению

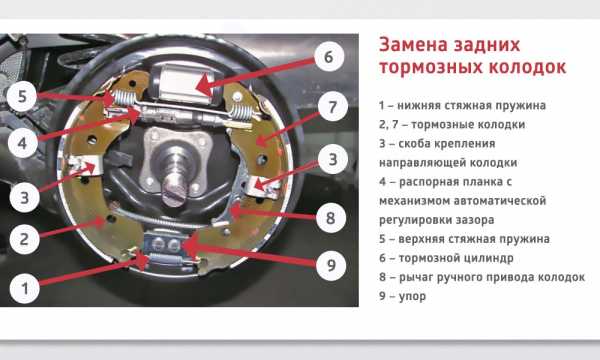

Замена задних колодок

Чтобы заменить задние колодки своими руками, не прибегая к помощи специалистов, понадобится около двух часов свободного времени и минимальный набор инструментов: молоток, отвёртка, плоскогубцы и торцевая головка на 36 мм. Все действия выполняются в следующем порядке:

  • с помощью домкрата поднимается задняя часть автомобиля – предварительно ослабляются колёсные болты, а под переднее колесо подкладывается упор – и снимается колесо;
  • если автомобиль находится в устойчивом положении, ручник опускается до крайнего положения вниз – понадобится ослабить трос ручника;
  • воспользовавшись отвёрткой и молотком, необходимо снять колпачок, закрывающий гайку ступицы;
  • ключом или головкой на 36 мм отворачивается гайка ступицы;

  • снимается тормозной барабан;
  • воспользовавшись отверткой, снимите с рычага колодок трос привода ручного тормоза;
  • отсоединяются пружины;
  • с помощью плоскогубцев снимается пружинная скоба;
  • таким же образом снимается опора с противоположной запчасти;
  • извлекается планка для распора и колодка спереди;
  • извлекается задняя колодка;
  • отсоединяется наконечник тросика стояночного тормоза, который крепится к рычагу с задней стороны;
  • посредством вывода из зацепления снимается механизм регулировки.

Перед тем как собирать узел в обратной последовательности, необходимо тщательно прочистить все детали от пыли и ржавчины и смазать барабан специальной смазкой.


Вернуться к оглавлению

Регулировка тормозов на Лада Веста

Тормозная система не нуждается в настройке или регулировке, за исключением стояночного тормоза. Тросик ручника необходимо подтягивать каждые 30 тыс. км пробега. В зависимости от стиля вождения подтяжка ручного тормоза потребуется и чаще, если он ослабнет.

На Ладе Весте больше не нужно для этих операций лезть под днище, чтобы добраться до регулировочного механизма. Подтянуть трос ручника можно прямо из салона.

Перед регулировкой нужно около пяти раз поднять и опустить рычаг стояночного тормоза, тем самым приведя тросы в рабочее положение.

Необходимо провести следующие манипуляции:

  • снять пластиковую накладку под рычагом стояночного тормоза;
  • скинув резиновый колпачок, получить доступ к регулировочной гайке.

Процесс регулировки осуществляется следующим образом:

  • воспользовавшись ключом на 10 мм, ослабить гайку для регулировки;
  • рычаг стояночного тормоза нужно поднять вверх на один щелчок – он должен занять второе положение зубчатого сектора;
  • начинать подтягивать регулировочную гайку до тех пор, пока задние колеса не перестанут вращаться от руки;
  • поднять и опустить рычаг стояночного тормоза до упора в нижнее и верхнее положение;
  • опустить рычаг и попробовать повращать задние колеса;
  • если колеса вращаются с трудом или вообще не вращаются, регулировочная гайка ослабляется, при этом может допускаться незначительное касание рабочей поверхности барабана, но нагреваться он не должен.

Если тормозные колодки устанавливаются на уже используемые барабаны или диски, то следует учитывать, что рабочие поверхности будут отличаться от гладких поверхностей новых деталей. Поэтому торможение первые 100 км будет не очень эффективным. При этом необходимо заранее рассчитывать увеличенный тормозной путь – возможно, диски будут греться, а значит, запах гари также допускается.

Менять колодки только на одной стороне нельзя, замена осуществляется на всей оси, а в идеале – сзади и спереди. Осмотр можно совместить с сезонной сменой резины – заодно проверьте состояние дисков или барабанов. При обнаружении дефектов можно своевременно их заменить. Не стоит пренебрегать тормозной системой, откладывая замену колодок на потом. Ведь от этой, казалось бы, незначительной детали зависит безопасность водителя и его пассажиров.

expertvaz.ru

Признаки износа тормозных колодок Лада Веста

В силу сложившейся традиции, многие производители легковых автомобилей комплектуют серийные модели комбинированными тормозами. Не стала исключением и продукция Волжского автозавода, но при этом неосведомленные владельцы часто путаются, начитавшись статей и тестов, задавая вопросы о задних дисковых тормозах Лады Веста. Об устройстве тормозного барабана, нюансах его обслуживания будет рассказано далее.

Особенности и характеристики тормозной системы Лада Веста

Первый взгляд на барабанные тормоза Лады Веста вызывает легкое недоумение: сняв колесо, владелец не обнаружит никаких выступающих деталей и механизмов. Секрет Vesta скрывается не в нанотехнологиях, а под центральным колпаком: стоит поддеть его с помощью широкой плоской стаместки, как откроется большая гайка, крепящая барабан. Казалось бы, достаточно воспользоваться головкой на 30, открутить крепеж, и дело в шляпе. Но не тут-то было — понадобиться выполнить следующие действия:

  • Отжать стояночный тормоз («ручник»).
  • С помощью тонкого плоского инструмента (отвертки) привести во вращение храповый механизм, чтобы свести колодки вместе.
  • И только после этого можно приступать к демонтажу барабана.

Важно. В сравнении с другими моделями, той же Грантой, конструкция тормозной системы задних колес Лады Веста претерпела существенные изменения, применить к ней прежние методы обслуживания и ремонта не получится.

Механизм стал и проще, и сложнее одновременно: чтобы «попасть» на храповик, потребуется ввести шлиц отвертки в одно из 4 отверстий. Зато не придется мучиться с регулировкой стояночного тормоза: настройка будет выполнена автоматически. Специалисты отмечают, что тормозной цилиндр стал прочнее, солиднее, а сама система — надежнее, в нее добавлена функция саморегулирования.

Устройство задних тормозов

Принцип действия системы торможения задних колес Лады Веста мало изменился: при нажатии на педаль тормоза рабочее тело в гидравлической магистрали (тормозная жидкость) поступает к специальным цилиндрам, заставляя двигаться поршень. В результате этого особые колодки расходятся, прижимаясь к поверхности диска или барабана, вращающегося вместе с колесом, и автомобиль Лада Веста останавливается. Как известно, начиная с Гранты, Автоваз начал ставить датчик abs, остался он и на более поздних моделях, только изменилось его крепление. Корпус тормозного цилиндра приобрел ребра жесткости, благодаря чему он стал прочнее, а, значит, надежнее.

В сравнении с предыдущими поколениями, задние тормоза на Ладе Веста лишились тахометрического диска, который часто повреждался во время демонтажа или замены колодок. Подобрать требуемые запчасти, включая тормозной диск или цилиндр легко, воспользовавшись каталожными номерами Лады Веста. При этом следует помнить, что не все детали от других моделей совместимы с вестовскими.

Стоимость дисковых тормозов и работ по их замене

Несмотря на оговоренное решение Автоваза по установке на Ладе Веста спереди дисковых тормозов, а задние оставить барабанными, существуют случаи, когда данная конструкция не является приоритетной. Это следующие варианты:

  • имеется ввиду спортивная модификация седана Лада Веста;
  • это не серийная модель, а концепт кар;
  • стандартный автомобиль был модернизирован для участия в чемпионате мира среди легковушек (WTCC).

Во всех указанных случаях на Лада Веста будут установлены дисковые тормоза, причем данная переделка будет вполне законной.

Важно. Замена штатных барабанных тормозов на дисковые для обычного автомобиля, если его не планируется использовать в скоростных заездах или чемпионатах, вряд ли станет хорошей альтернативой заводской комплектации. Система барабанного торможения считается более надежной в условиях городского цикла, поскольку почти неподвержена воздействию погодных условий. Более того, дисковые системы менее защищены от летящих из-под колес камешков, грязи, снежной каши, что неблагоприятно сказывается на их работоспособности.

В среднем оба типа тормозов – дисковые, барабанные, независимо от их размещения задние ЗДТ или передние для Лады Веста по своей эффективности равнозначны. Разницу смогут оценить профессионалы, да и то на скорости от 120 км/ч и выше. При большом желании все-таки можно выполнить апгрейд, но обойдется он недешево, тем более что модернизацию придется узаконить.

Признаки износа тормозных колодок

Поскольку в процессе проектирования Лада Веста стала совершеннее, в ее систему торможения включена автоматическая регулировка ручного тормоза, которая будет действенной независимо от используемой КПП – механической или автомата, ярко выраженные признаки износа колодок себя практически не проявляют. В отдельных случаях возможно неравномерное торможение автомобиля, замедленная реакция на педаль тормоза, но совсем не обязательно это свидетельствует об истирании накладок.

Чаще достаточно проводить своевременную замену тормозной жидкости для Лады модели Веста и регулировку системы. Для Лады установлена периодичность в 15 тысяч километров для осмотра, а колодки советуют менять каждые и 60 тысяч.

По информации специалистов сервисной службы, в среднем на автомобиле Лада накладки прослужат 30-45 тысяч. В сравнении с одними из первых Ваз 2105, это достаточно много.

Тонкости замены колодок барабанной тормозной системы

Рано или поздно накладки на задних тормозных барабанах Лады Веста придется менять. Для этого понадобится узнать, какого типа задние тормоза установлены на конкретной Ладе Веста sw или седане. Как отличаются по типоразмеру тормозные колодки от разных моделей, например, на универсале Веста и Калине 2, так и не существует универсальных решений для дисковых и барабанных систем. Обязательно нужно определить каталожный номер запчастей на машину, даже если друг с Фордом будет утверждать, что ему в сервисе поставили тормозные колодки от Приоры и все прекрасно подошло.

В Весте тормозная система, независимо от подвески и типа трансмиссии, четко разделяется на передние (дисковые) и задние (барабанные) приводы. Чтобы добраться до колодок, сначала придется снять колесо, открутив 4 гайки. Сразу же следует уточнить, что тормозные накладки Гранты, несмотря на их схожесть с «родными», вестовскими, все-таки не подойдут.

По центру барабана находится крышка, под которой скрывается гайка крепления. До начала демонтажа рекомендуется свести накладки вместе с помощью тонкой отвертки, вращая храповый механизм, а также опустить стояночный тормоз. После откручивания гайки и снятия барабана виду откроется задний тормозной цилиндр Лады Веста и, собственно, сама система.

Важно. Безоговорочным поводом для замены тормозных колодок на Ларгусе и любом другом автомобиле является обнаружение замасливания контактных поверхностей, глубоких борозд (трещин или сколов), отслоений по телу. При этом меняется весь комплект, то есть 4 накладки (по 2 на каждом колесе), а не отдельные.

Замена тормозных колодок своими руками

Опыт свидетельствует, что в мире практически не существует вещей, которые нельзя бы было сделать своими руками. В равной степени этот относится и к замене тормозных колодок на автомобиле Веста. Приобрести необходимые навыки по ремонту автомобиля, его обслуживанию можно несколькими способами:

  • скрупулезно читать новости, статьи или тесты.
  • наблюдать за работой мастера, выполняющего общее обслуживание систем отопления, подвески, тормозной системы и трансмиссии.
  • воспользоваться советами, размещенными в данной статье.

Приступать к работе рекомендуется после ознакомления с общей конструкцией, устройством узлов подвески, тормозной системы своего автомобиля. В равной степени это относится и к трансмиссии или электрике. Опыт по замене колодок на собственной Ладе, приобретенный сегодня или вчера, обязательно пригодится завтра. Для начала следует подготовить требуемые инструменты – ключи, головки, съемники. Далее автомобиль загоняется на эстакаду или смотровую яму, закрепляется на стойках. Из данных обзоров известно, что на штатных Вестах ставятся барабанные задние тормозные устройства, это не внедорожник Lada Xray с повышенными требованиями к скорости остановки автомобиля и дисковыми приводами на всех 4 колесах.

В то же время у инженеров получилось улучшить конструкцию: вместо усложненной системы фиксации барабана на Весте появилось крепление с помощью крупной центральной гайки. Итак, приступаем к замене колодок на автомобиле Лада. Сразу же ответ на вопрос, можно ли ездить со стертыми, получившими трещины, глубокие пропилы накладками – нет, нельзя. Их необходимо как можно быстрее заменить.

«Родные» вазовские колодки замаркированы, как TRW, утверждается, что они достаточно высокого качества. После снятия колеса потребуется демонтировать особый защитный колпак, который скрывает гайку крепления барабана. Это можно сделать осторожными движениями плоской широкой отвертки или стаместки.

Под барабаном скрывается непосредственно основа тормозной системы задних колес Весты. До того, как начать замену колодок и снятие барабана, потребуется растормозить их (опустить ручник) и, введя тонную отвертку в одно из крепежных отверстий, провернуть храповую шестерню, чтобы отвести накладки от внутренних стенок. Совсем не обязательно запоминать положение храповика, после замены колодок система сама выставит его.

Замена колодок производится независимо от состояния трансмиссии или электрики, все, что потребуется, это тщательное соблюдение пошаговой инструкции и полный комплект (4 накладки). Настоятельно не рекомендуется проводить на время процедуры любые действия с педалью тормоза, во избежание выхода поршня из тормозного цилиндра. Аккуратно, стараясь не повредить, снимают датчик ABS, а затем пружины.

Ничего не должно сломаться или быть утеряно, иначе простое обслуживание превратится в затянувшийся ремонт. Уникальность тормозной системы Весты в том, что она саморегулируемая, то есть специальная настройка стояночного тормоза, его отладка не требуются вообще. Обеспечивается это набором пружин и распорных планок, поэтому очень важно при демонтаже проявлять максимум осторожности, сохраняя в целостности все узлы и детали.

Новые колодки устанавливаются аналогично демонтированным, неплохо заодно выполнить очистку поверхности цилиндра от грязи и ржавчины. Для затяжки крепящей гайки понадобится специальный ключ, чтобы приложить требуемое усилие не в 05, а 175 Н·м. На сегодня почти весь инструмент оборудуется трещоткой, предотвращающей перетяжку. Иногда мастера рекомендуют, при замене колодок, устанавливать новую гайку. Когда полностью закончены все работы по обслуживанию тормозной системы Лады Веста Xray, проверяют уровень тормозной жидкости в магистрали (при необходимости доливают).

Останется только отрегулировать рабочее положение колодок: для этого производят несколько нажатий подряд на педаль тормоза (прокачка магистрали), затем, удерживая ее в нижнем положении, следует поднять и опустить ручник. Чтобы избежать срабатывания храповика внутри барабана, кнопку стояночного тормоза не отпускают во время манипуляций с ним. Действия повторяют, пока не перестанут быть слышны характерные металлические щелчки, свидетельствующие о регулировке колодок.

Данный краткий обзор поможет выполнить обслуживание тормозной системы Весты независимо от ее модельного года. Какие бы тормоза не считались лучше: дисковые или барабанные, безопасность автомобиля и пассажиров напрямую зависит от общего состояния всех его деталей и узлов, включая двигатель, подвеску и систему торможения.

Не каждый автовладелец в состоянии полноценно заменить электрика или моториста, более того, иногда данный вид обслуживания крайне необходимо выполнять в условиях специализированной мастерской. Но провести замену тормозных колодок своего 4 колесного друга, заменить жидкость в гидравлике и отрегулировать работу тормозов, при соответствующем желании, сможет каждый.

Источник

politnews.net

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
