Ваз трапеция стеклоочистителя – Совместимости трапеций стеклоочистителя ВАЗ 2110 и ее замена

Совместимости трапеций стеклоочистителя ВАЗ 2110 и ее замена


Неприятно, когда в самый подходящий момент появляются проблемы со стеклоочистителем, например, дворники отказываются работать, их движения затруднены, либо щетки царапают лобовое стекло автомобиля. Возможно придется менять трапецию очистителя в сборе, но какую установить в замен старой?

Взаимозаменяемость трапеций стеклоочистителя ВАЗ десятого семейства

Для «десятки» существуют трапеции стеклоочистителей старого и нового образца, каталожные номера:

  1. 2110-5205015
  2. 2110-5205015-01
  3. 2110-5205015-11
  4. 2110-5205015-20
  5. 2110-5205015-21

С виду размеры стеклоочистителей одинаковые, но продавцы уверяют, что они несовместимые, и что делать если найти трапецию старого образца уже не представляется возможным? На самом деле, отличия в этих трапециях стеклоочистителя есть, но при условии небольших доработок они становятся взаимозаменяемые. Чтобы установить трапецию стеклоочистителя нового образца вместо старого, потребуется только спилить по одной шпильке крепления с каждой стороны кузова.

Кроме этого, на «десятку» можно установить трапецию стеклоочистителя Приоры, она кстати дешевле оригинальной. Отличия будут:

  1. В шпильках под поводки стеклоочистителя, на трапеции ВАЗ 2170 они «на 13», а на ВАЗ 2110 «на 10»,  соответственно придется заменить поводки дворников.

  2. В разъемах мотора стеклоочистителя. Подключить следует по цвету проводов (на фото показан временный способ подключения, в идеале следует хорошо заизолировать все соединения проводов).



Замена трапеции стеклоочистителя 2110

Потребуется: ключ «на 10», крестовая и плоская отвертка.

Отключить минусовую клемму с аккумулятора, снять ветровую накладку (жабо), а затем и расширительный бачок. Затем:

  1. Отключить разъем моторедуктора очистителя.
  2. Отвернуть гайку левого крепления трапеции к кузову.
  3. Отвернуть гайку правого крепления трапеции к кузову.
  4. Отвернуть болт крепления кронштейна моторедуктора.

Снять трапецию очистителя со шпилек и извлечь ее из коробки воздухопритока.

Кстати, а Вы знаете как доработать стеклоочиститель так, чтобы зона очистки ветрового стекла увеличилась?


Источник фото:

Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Трапеция стеклоочистителя ВАЗ 2110 — фото, описание на VAZ-2110.net



Стеклоочиститель.



Трапеция стеклоочистителя Ваз 2110 — 5205015-20 .



Трапеция стеклоочистителя ВАЗ 2110-12 приора в сбо.



Трапеция стеклоочистителя ваз 2110.



493.5205100 Трапеция стеклоочистителя ВАЗ-2110 Н/О АВТОПРИБОР.



74.5205-600 Трапеция стеклоочистителя ВАЗ-2110 КЗАЭ.



Трапеция стеклоочистителя ваз 2110.



1) продам трапецию и моторчик дворников ваз 2110 в сборе — 1100р.



Замена сальников клапанов ваз.



2. В разъемах мотора стеклоочистителя.



Ремкомплект трапеции стеклоочистителя ваз 2110.



Трапеция стеклоочистителя ВАЗ 2110-2112** (ПРАМО) / 2110.5205010Р.



Трапеция стеклоочистителя ВАЗ-2110 КЗАЭ.



Взаимозаменяемость трапеций стеклоочистителя ВАЗ десятого семейства.



Трапеция стеклоочистителя ВАЗ-2110 голая (КЗАЭ) 74.5205600.



Трапеция стеклоочистителя ВАЗ-2110 Н/О АВТОПРИБОР, РФ.



Трапеция дворников ВАЗ 2110, Москва.



Трапеция стеклоочистителя ВАЗ-2110 (Владимир).



Замена трапеции стеклоочистителей ваз 2110.



Lada 2112 ТОЖЕ ДюжинA ТУРБО.



Габариты багажника ваз 2110.

vaz-2110.net

Совместимости трапеций стеклоочистителя ВАЗ 2110 и ее замена


Неприятно, когда в самый подходящий момент появляются проблемы со стеклоочистителем, например, дворники отказываются работать, их движения затруднены, либо щетки царапают лобовое стекло автомобиля. Возможно придется менять трапецию очистителя в сборе, но какую установить в замен старой?

Взаимозаменяемость трапеций стеклоочистителя ВАЗ десятого семейства

Для «десятки» существуют трапеции стеклоочистителей старого и нового образца, каталожные номера:

  1. 2110-5205015
  2. 2110-5205015-01
  3. 2110-5205015-11
  4. 2110-5205015-20
  5. 2110-5205015-21

С виду размеры стеклоочистителей одинаковые, но продавцы уверяют, что они несовместимые, и что делать если найти трапецию старого образца уже не представляется возможным? На самом деле, отличия в этих трапециях стеклоочистителя есть, но при условии небольших доработок они становятся взаимозаменяемые. Чтобы установить трапецию стеклоочистителя нового образца вместо старого, потребуется только спилить по одной шпильке крепления с каждой стороны кузова.

Кроме этого, на «десятку» можно установить трапецию стеклоочистителя Приоры, она кстати дешевле оригинальной. Отличия будут:

  1. В шпильках под поводки стеклоочистителя, на трапеции ВАЗ 2170 они «на 13», а на ВАЗ 2110 «на 10»,  соответственно придется заменить поводки дворников.

  2. В разъемах мотора стеклоочистителя. Подключить следует по цвету проводов (на фото показан временный способ подключения, в идеале следует хорошо заизолировать все соединения проводов).



Замена трапеции стеклоочистителя 2110

Потребуется: ключ «на 10», крестовая и плоская отвертка.

Отключить минусовую клемму с аккумулятора, снять ветровую накладку (жабо), а затем и расширительный бачок. Затем:

  1. Отключить разъем моторедуктора очистителя.
  2. Отвернуть гайку левого крепления трапеции к кузову.
  3. Отвернуть гайку правого крепления трапеции к кузову.
  4. Отвернуть болт крепления кронштейна моторедуктора.

Снять трапецию очистителя со шпилек и извлечь ее из коробки воздухопритока.

Кстати, а Вы знаете как доработать стеклоочиститель так, чтобы зона очистки ветрового стекла увеличилась?


Источник фото:

Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Замена трапеции дворников на ВАЗ-2110: алгоритм, фото и видео

Стеклоочистители автомобиля ВАЗ-2110 сами по себе не представляют ничего конструктивно сложного. Тем не менее, выход их из строя, особенно во время сильных осадков, может спровоцировать возникновение аварийной ситуации. Одним из основных элементов стеклоочистителей или «щёток» является трапеция.

Что такое трапеция дворников и для чего она нужна?

Трапеции находятся где-то тут!

Трапеция «дворников» — это специальный узел, который преобразует импульс двигателя в поступательные движения стеклоочистителей.

Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться.

Принцип работы

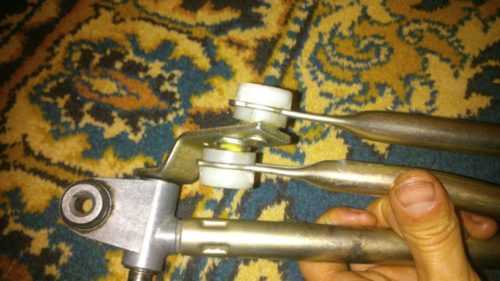

Чаще всего в трапеции изнашиваются пластиковые втулки.

Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

  1. Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
  2. За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания.

Как определить, что трапеции «кирдык»

Кирдык — жаргонное слово, означающее крайне плохое положение.

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

  1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
  2. При работе слышится непривычный шум.
  3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
  4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

При приобретении ремкомплекта обращаем внимание на артикул деталей.

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Деталь старого и нового образца

Подбор новой детали для ВАЗ-2110 не такое простое дело. Не все знают, что существуют трапеции старого и нового образца.


Тяги трапеции старого образца крепятся двумя шпильками.


Тяги нового образца устанавливаются без проблем, если убрать одну шпильку.

Поэтому лучше снять старую деталь, и пойти с ней в автомагазин запчастей. Они не только крепятся по-разному, но и отличаются разъёмами, через которые происходит подключение к моторчику. Если найти трапецию старого образца не удастся, а у вас именно такая – придётся переделывать систему или искать бывшую в употреблении деталь.

  • Как правило, в продаже имеются трапеции нового образца, от различных производителей. Одна из популярных моделей имеет артикул VLT2110–5205010-Р.

    Если моторчик стеклоочистителя исправен, можно поменять только саму трапецию.

Процесс замены

Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.


Чтобы добраться до трапеции, снимаем «жабо».


Сдвигаем расширительный бачок в строну, чтобы подлезть к гайке крепления.

Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:

  1. В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12. При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть.

    Разъединяем колодки моторедуктора стеклоочистителя.

  2. После этого снимается пластиковая часть. Для этого откручиваются винты.

    Откручиваем гайку левого крепления трапеции.

  3. Следующий этап включает в себя извлечение заглушек и остальных элементов крепежа.

    Отворачиваем гайку с другой стороны.

  4. Достать до трапеции можно только после извлечения пластиковых частей кожуха.
  5. Трапеция крепится к моторчику. Его придётся тоже демонтировать.

    Отворачиваем крепление кронштейна моторедуктора.

  6. Трапеция, вместе с моторчиком, крепится к кузову за счёт кронштейна. Нужно их отсоединить.

    Снимаем трапецию со шпилек и извлекаем.

Только после этого можно извлечь трапецию. Главное не забыть отсоединить все электрические разъёмы.

Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.

Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол, но он теряет свои свойства при минусовых температурах.

Ремонт трапеции с помощью ремкомплекта

Если в старой детали просто износилась втулка, необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.


Изношенные втулки.


Инструкция по установке деталей.


Литол для обильной смазки узлов трения деталей.

Ремонт пластиковой втулки

Если подобрать ремкомплект именно вашей модели не удастся, не стоит отчаиваться.

Пластиковую втулку меньшего диаметра можно рассверлить самостоятельно.

Главное часто охлаждать сверло, иначе пластик может деформироваться. Если втулка не подойдёт по внешнему диаметру или длине, её можно обточить напильником. Старая трапеция разбирается, после чего нужно установить новые элементы взамен изношенных.

Перед установкой «жабо» проверяем работу новой трапеции.

Использование ремкомплекта сократит расходы, но увеличит трудозатраты. Поэтому каждый автовладелец ВАЗ-2110 выбирает оптимальный для себя вариант. Самостоятельная замена трапеции делается в одиночку за 2–3 часа, главное при этом не повредить пластиковые элементы.

carfrance.ru

Замена трапеции стеклоочистителя на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Из сегодняшней статьи вы научитесь, заменять трапецию стеклоочистителя и производить её ремонт. А так же вы узнаете для себя как можно полностью разобрать и собрать трапецию стеклоочистителя. Замена трапеции будет производится на автомобилях, как видно из заголовка записи «Самарского» семейства.

Примечание!
Совместно с ремонтом трапеции стеклоочистителя, в статью был еще добавлен ремонт мото-редуктора который тоже является очень важным и основным элементом в работе дворников!

Краткое содержание:

Когда нужно менять трапецию на новую?
В некоторых случаях она подлежит замене при выходе из строя, а в некоторых случаях её можно и вовсе не заменять на новую, достаточно её просто снять и после чего отремонтировать.

При выходе трапеции из строя, как правило дворники у автомобиля начинают работать неправильно, то есть:

  • Без видимой на то причины они могут работать медленно.
  • Или же не работать вообще.

Замена трапеции стеклоочистителя:

Примечание!
Прежде чем приступить к работе, снимите оба дворника с валика трапеции!

1) В начале операции обесточьте аккумуляторную батарею, скинув для этого с неё клему «-». (Если вы не разу не работали с аккумуляторной батареей и не знаете как с неё скинуть клему «-», то в таком случае прочтите статью в которой все подробности указаны. А статья называется: «Замена аккумулятора», пункт «1»)

2) Следом снимите монтажный блок, с подкапотного пространства автомобиля. (Как снять блок, см. в статье: «Замена монтажного блока»)

3) После чего снимите дворники с автомобиля. (Как снять дворники, см. в статье: «Замена стеклоочистителей лобового стекла»)

4) Далее разъедините колодку и жгут проводов мото-редуктора стеклоочистителя.

5) Затем с помощью удлинителя с накидной головкой, отверните нижний болт который крепит трапецию стеклоочистителя к кузову автомобиля.

Примечание!
Когда болт будет выкручен, обратите свое внимание что под этим болтом располагается провод «массы», поэтому при отворачивании болта будьте аккуратны, не повредите провод!

6) После чего извлеките из кузова пластмассовый держатель проводов, что бы не потерять его в дальнейшем при снятии трапеции.

Примечание!
Когда держатель будет извлечен, руками разогните его и вследствие чего снимите его с проводов!

7) Теперь выведите оба валика трапеции стеклоочистителя из отверстий.

8) И в завершение извлеките трапецию стеклоочистителя на ружу, через самую широкую часть отсека перед лобовым стеклом.

Примечание!
Устанавливается трапеция стеклоочистителя, в обратном порядке снятию!

Полная разборка трапеции стеклоочистителя и её ремонт:

Примечание!
В ходе ремонта трапеции стеклоочистителя, ни в коем случае если у вас нет соответствующего опыта не выворачивайте винт регулировки вала якоря. При его выворачивании нарушается осевой зазор у вала!

Снятие:
1) В начале с помощью гаечного ключа отверните гайку, которая крепит кривошип трапеции.

2) И после чего снимите кривошип, поддев его для этого с помощью отвертки.

3) Теперь повторно взяв в руки гаечный ключ, отверните три болта которые крепят мото-редуктор к кронштейну.

4) Когда три болта будут откручены, отверткой отверните два винта которые крепят провода к предохранителю, и после чего отсоедините их.

5) Следом ухватитесь рукой за мото-редуктор и аккуратно снимите его с кронштейна.

6) Далее поддев отверткой, снимите с вала редуктора стопорное кольцо.

Примечание!
За стопорным кольцом располагаются регулировочные шайбы, которые так же необходимо снять. Кстати для более точно обратной сборки, регулировочные шайбы необходимо промаркировать например с помощью фломастера, и при сборке каждую установите на свое место!

7) Теперь отверните три винта которые крепят крышку к редуктору. После отворачивания снимите крышку.

8) Когда крышка будет снята, под ней вы увидите панель редуктора, которую тоже будет необходимо снять.

9) Затем немного повернув редуктор, рукой снимите с него шестерню.

10) Далее отверните два винта, которые крепят корпус редуктора.

Примечание!
Второй винт располагается с другой стороны редуктора!

11) После отворачивания винтов, извлеките две небольших пластинки из корпуса электродвигателя.

12) И после чего отсоедините корпус редуктора, от корпуса электродвигателя.

13) Следом извлеките из корпуса электродвигателя, якорь.

Примечание!
Когда якорь будет извлечен, продуйте корпус электродвигателя сжатым воздухом для того что бы удалить из него все мелкие частички угольной пыль!

14) Теперь переберитесь к трапеции стеклоочистителя, и после чего с обоих валиков трапеции снимите оба стопорных кольца.

Примечание!
Под стопорными кольцами находятся регулировочные шайбы, которые так же необходимо снять!

15) Далее отсоедините тягу от кронштейна стеклоочистителя и после чего с обоих валиков снимите регулировочные шайбы.

Примечание!
После отсоединения тяги переберитесь к кронштейну и от него таким же образом отсоедините с обоих сторон уплотнительные кольца, которые располагаются в проточках этого кронштейна!

16) Затем снова возьмите в руки корпус редуктора, и извлеките из щеткодержателя который на нем находится, пружины щеток.

Примечание!
Деформированные, потерявшие упругость пружины замените на новые!

17) После чего рукой слегка понажимайте на щетки в щеткодержателе.

Примечание!
Щетки должна перемещаться легко и без каких либо заеданий. Если вдруг щетки у вас покрылись осколками или сильно износились, то в таком случае замените их на новые. Когда будете устанавливать новые щетки на свое место, выводы их припаяйте к щеткодержателю!

18) Теперь возьмите в свои руки якорь корпуса электродвигателя и после чего проверьте насколько сильно загрязнен его коллектор, по необходимости зачистите его при помощи мелкозернистой шкурки. А так же в случае если на коллекторе якоря присутствуют царапины и риски, то зачистите его при помощи всё той же мелкозернистой шкурки. С помощью мелкозернистой шкурки так же можно будет зачистить шейки якоря, если они имеют заедания.

Примечание!
В случае сильного обгорания коллектора якоря, замените якорь на новый!

19) Следом возьмите в руки шестерню редуктора и проверьте её состояние.

Примечание!
Сильно изношенную шестерню, а так же шестерню с изношенными или поломанными на ней зубьями замените на новую!

20) Далее посмотрите в каком состоянии у вас находятся тяги.

Примечание!
Если тяги деформированы, то в таком случае попробуйте их выправить а если это будет невозможно, то в таком случае замените тяги в сборе на новые!

21) В случае повреждения резьбы и шлицов обоих валиков, замените тяги в сборе.

22) После взгляните на контакты механизма самоостанова. Все подгоревшие или же окисленные контакты, зачистите при помощи мелкозернистой шкурки.

23) Затем все резиновые детали включая резиновые подушки замените на новые, в случае если они потрескались или же порвались или же потеряли свою упругость.

Установка:
1) Установка всех деталей на свои места, осуществляется в обратном порядке снятию, но при установки всех деталей обязательно необходимо знать следующие вещи:

При установке якоря в корпус электродвигателя, обратите свое внимание на то что в выемку вала якоря, обязательно должен быть установлен упорный шарик.

При обратной сборке редуктора, в обязательном порядке смажьте консистентной смазкой шестерню редуктора, а так же червяк вала электродвигателя.

В случае установки тяг в кронштейн, при помощи консистентной смазки смажьте оба валика трапеции.

А так же устанавливать кривошип на вал редуктора, следует параллельно короткой тяги и при условии то что он будет направлен в сторону электродвигателя.

vaz-russia.com

Замена трапеции дворников ваз 2110

Не думаю, что кто-то будет спорить с тем, что для безопасного управления автомобилем, необходим хороший обзор. Для этого необходимо, чтобы работал механизм, приводящий в движение щетки,была исправна трапеция дворников, но и сами щетки должны быть в хорошем состоянии и соответствовать времени году.

Погодные ненастья напоминают нам о регулярной замене щеток «дворников». Некоторые производители этих крайне важных деталей, рекомендуют менять щетки один раз в год. Дело в том, что под воздействием окружающей среды, резиновые вставки постепенно высыхают и теряют свою эластичность. Твердая резина работает как скребок, оставляя на стекле разводы и полосы. Проведите пальцем по лезвию резинки, если оно стерлось и затупилось, нужно заменить щетки. Не экономьте на мелочах и перед наступлением слякотной поры смените высохшие или сношенные дворники.

Своевременно пополняйте запас омывающей жидкости в бочке омывателя. Чтобы избежать отравления ядовитыми порами, покупайте только проверенную жидкость для чисткм стекол.

Виды дворников

  • Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

  • Бескаркасные.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам. В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще.

Замена трапеции стеклоочистителя ваз 2110

1. Отсоедините «-» провод аккумулятора.
2. Снимите облицовку и накладку ветрового окна
3. Выньте расширительный бачок

4. Отсоедините фишку двигателя «дворников».

5. Затем ключом «на 10» отверните гайку левого…

…потом правого крепления очистителя к автомобилю, …

6. Открутите болт крепления кронштейна двигателя «дворников».


7. После этого снимите трапецию со шпилек и достаньте ее из корпуса воздуховода.

8. Ключом «на 13» отверните гайку держащюю кривошип.

9. Ключом «на 10» открутите 3-и болта держащих двигатель на кронштейне…

… снимите его.

Похожие статьи

xn—-8sbapc1bfiir0a.xn--p1ai

Ремонтируем трапецию стеклоочистителя самостоятельно

Трапеция стеклоочистителя
На сегодняшний день никого нельзя удивить наличием в семье собственной машины. Производители пытаются сделать свой «продукт» как можно более безопасным, причем касается это не только двигателя и узлов, которые обеспечивают движение. Вопрос безопасности иногда напрямую зависит от чистоты стекол. Если лобовое и заднее стекла недостаточно чистые, покрыты каплями воды или снегом, то Вы будете все больше и больше напрягать зрение, чтобы полностью видеть ситуацию на дороге. После часа такой езды Ваша концентрация снизится, а это грозит аварией. Как же сделать так, чтобы ничего страшного не случилось? Правильный ответ – следить за состоянием стеклоочистителей, в частности, за трапецией. О ней и пойдет речь.

Полезная информация о трапеции стеклоочистителя

Важнейшим элементом системы стеклоочистителей является трапеция. Именно этот элемент отвечает за преобразование вращательного движения от вала электропривода в поступательное движение дворников. Если трапеция работает корректно, то безопасность Вашего передвижения в условиях плохой погоды будет обеспечена.
Конструкция стеклоочистителя достаточно простая, но надежная и износоустойчивая. Основными элементами системы являются:

— редуктор;

— электрический двигатель;

— червячный механизм;

— рычаги;

— трапеция;

— щетка и поводок;

— система управления.

Ремонт трапеции стеклоочистителя

Дабы щетка дворников по стеклу машины двигались плавно, на поводок должно передаться достаточное усилие. Достигается это за счет работы электродвигателя, который, в свою очередь, соединен с редуктором, в котором есть червячный механизм. Так как в системе присутствует редуктор, то можно снизить частоту оборотов вала и увечить величину усилия, которое передается трапеции. Трапеция дворников отвечает за преобразование вращательного движения электромотора в возвратно-поступательные движения поводков стеклоочистителей. Трапеция делает так, что движения обеих щеток синхронны, а качество работы – на высоте.

Устройство трапеции дворников на машинах от разных производителей практически одинаковое. Разница может быть только в габаритах и форме разных ее деталей. Главные элементы, которые создают данный узел, это:

— тяги;

— шарниры;

— шарнирные чашки.

Трапеция стеклоочистителя
С помощью расчетов конструкторы определяют, каким должен быть профиль звеньев трапеции. Благодаря этому у конструкции формируется нужный запас прочности, то есть целостность системы при движении щеток сохраняется. Дабы максимально снизить потери из-за трения, а расход энергии электропривода сделать оптимальным, соединительные элементы трапеции изготовлены из материала, основой которого является полиформальдегид. Он выдает крайне низкий коэффициент трения, характеризуется высоким уровнем износостойкости. Чтобы защитить металлические элементы от коррозии, их покрывают гальваническим слоем.

Когда нужна замена трапеции стеклоочистителя

О некорректности работы трапеции стеклоочистителя, а также о наличии на ней повреждений, говорят сбои в работе самих дворников. К примеру, они могут двигаться слишком медленно вне зависимости от режима работы, самопроизвольно останавливаться во время очистки лобового и заднего стекол. Другим ярким подтверждением того, что дворники неисправны, являются прерывистые движения щеток, скачки, характерный звук от поводка в процессе работы. Главная причина таких сбоев в работе – наличие окиси на приводах поводков во втулках трапеции.

Ремонт стеклоочистителя
Именно окись мешает дворникам нормально вращаться. Если эту проблему игнорировать, то может сломаться и электрический двигатель, на который оказывается значительная нагрузка, а это влечет за собой вероятность прогорания якоря электрического мотора. Если образовался люфт стеклоочистительных поводков, то есть поводок бьется о капот, то будьте уверены – втулки трапеции износились.

Если Вы заметили хотя бы намек на то, что стеклоочистители работают некорректно, то как можно скорее проведите диагностику системы, а в случае необходимости отремонтируйте или замените сломанный узел. В противном случае сильно возрастает риск попасть в аварию прямо на дороге.
О необходимости обратить внимание на трапецию стеклоочистителя может говорить пониженное давление в системе. Если дворники полностью не убирают снег или воду, то с давлением проблемы.

Дабы разобраться в том, что именно нужно делать с трапецией – менять или ремонтировать – необходимо провести диагностику. Если Вы решили заменить трапецию, то новый механизм нужно правильно подобрать. Две трапеции от разных производителей могут быть очень похожи внешне, но крепиться разными способами. Разными могут быть и размеры поводков, и типы разъемов подключения к электрическому мотору. Вывод из всего этого прост – покупайте трапецию от оригинального производителя конкретно под свою модель авто.

Ремонт трапеции
Вы, конечно же, можете поехать в сервисный центр, где Вам буквально через несколько минут скажут, что нарушения работы дворников связаны с трапецией. Замена руками мастера стоит денег, а с учетом того, что эту несложную работу можно выполнить и самостоятельно, Вы сэкономите приличную сумму.

Для начала нужно снять старую трапецию с помощью ключа на «12». Открутите гайки, которые фиксируют дворники, после чего уберите сами щетки. Нужно быть аккуратным на этом этапе, так как пружина упругая, из-за чего Вы можете столкнуться с некоторыми проблемами. Дабы сделать процесс более легким, заранее отогните поводки. После этого выкрутите саморезы с помощью крестовой отвертки и снимите пластиковую часть. Ножом подденьте заглушки, достаньте их и снимите оставшиеся крепежи.

Дабы получить доступ к самой трапеции, извлеките пластиковые части кожуха. Между самой деталью и электромотором есть соединение, не забудьте об этом. Открутите гайки и винт, которые соединяют трапецию, электродвигатель и кронштейн кузова. Обязательно отключите электропитание! Снимите моторчик, уберите все крепления трапеции и достаньте ее.

Ремонт трапеции стеклоочистителя
Когда Вы купите новую трапецию, она будет в разобранном состоянии, то есть перед установкой нужно собрать этот конструктор. Все делается с помощью трех болтовых соединений. Первую составляющую вставьте в ушко около кожуха. Для этого понадобятся силы, но все сразу закручивать болтом не нужно. Далее наденьте ту часть узла, которая осталась. Обязательно отрегулируйте ее положение.

После этого можно закрутить все гайки и перейти к самой установке. Всю конструкцию нужно собирать в обратном порядке, но знайте, что придется потратить время на регулировку щеток. Не забудьте смазать все узлы и трущиеся поверхности специальной графитовой смазкой. Специалисты рекомендуют не использовать литол, так как при низких температурах он теряет свои свойства.

Как происходит ремонт трапеции стеклоочистителя

Если дворники не работают, к примеру, из-за изношенной втулки, то трапецию целиком можно не менять, достаточно будет ремонта. То есть, все зависит от результатов диагностики.
Есть одна очень важная рекомендация, о которой стоит помнить. Если Вы – человек неопытный в плане ремонта стеклоочистителей, то ни в коем случае не выворачивайте винт регулировки вала якоря. В противном случае нарушится осевой зазор вала.

Снятие:

1) Используя гаечный ключ, отверните гайку, которая держит кривошип трапеции;

2) С помощью отвертки подденьте кривошип и снимите его;

3) Используя гаечный ключ, отверните 3 болта, которые удерживают моторедуктор на кронштейне;

4) Отвинтите пару винтов, которые соединяют провода и предохранитель, после чего провода отсоедините;

5) Очень аккуратно снимите моторедуктор с кронштейна;

Ремонт трапеции стеклочистителя
6) Снимите стопорное кольцо с вала редуктора, просто поддев его с помощью отвертки. За стопорным кольцом находятся регулировочные шайбы, которые также подлежат демонтажу. Чтобы обратная сборки была точной и правильной, промаркируйте шайбы, чтобы потом их можно было вернуть на свои места;

7) Снимите крышку, которая удерживается на редукторе с помощью трех винтов;

8) Под крышкой будет расположена панель редуктора, ее тоже нужно демонтировать;

9) Снимите с редуктора шестерню посредством небольшого поворота первого;

10) Отверните пару винтов, которые фиксируют корпус редуктора, причем второй винт находится с другой стороны редуктора;

11) Достаньте из корпуса электрического двигателя две пластины небольшого размера;

12) Разъедините корпусы электродвигателя и редуктора;

13) Достаньте из корпуса электродвигателя якорь, после чего сделайте продувку корпуса электродвигателя сжатым воздухом, это поможет удалить с внутренней стороны корпуса даже самые маленькие частицы угольной пыли;

14) Вернитесь к трапеции, сняв с нее оба стопорных кольца;

15) Разъедините тягу и кронштейн дворников, после чего уберите регулировочные шайбы с обеих валиков;

16) Вернитесь к корпусу редуктора, на нем находятся щеткодержатели, из которых нужно будет достать пружины щеток. Если пружины испорчены, то их нужно заменить;

17) Надавите на щетки в щеткодержателе, они должны двигаться легко, не должны заедать, если они износились или покрылись осколками – заменить;

Ремонт стеклоочистителя
18) Возьмите якорь корпуса, определите степень загрязнения его коллектора, в случае необходимости проведите зачистку мелкозернистой шкуркой. Если коллектор сильно обгорел, установите новый якорь;

19) Проверьте шестерню редуктора: если она износилась или повреждена, установите новый элемент;

20) Осмотрите тяги, если они деформированы, попытайтесь привести их в изначальное состояние, иначе – замените;

21) Если повреждены шлицы и резьба обеих валиков, произведите замену тяг в сборе;

22) Осмотрите контакты механизма самоостановки: если они окислились или подгорели, то произведите их зачистку шкуркой с мелким зерном;

23) Замените резиновые элементы на новые.

Подписывайтесь на наши ленты в
Facebook,
Вконтакте и
Instagram:
все самые интересные автомобильные события в одном месте.

auto.today

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
