Отличия 16 клапанных двигателей ваз



08.04.2015,

Рубрика &nbspДвигатель лада |

16 клапанные двигатели ваз начали устанавливаться серийно на автомобили ваз десятого семейства. С начало устанавливались двигатели объемом 1.5 литра двигатель 2112, а потом на смену ему пришел 1.6 21124. Когда серийно начали выпускать автомобиль приора, на нее уже устанавливали двигатели 21126. Ну для начала давайте разберемся чем отличается двигатели 1.5 2112 от двигателя 21124 1.6, а потом перейдем к двигателю приора.

Основные отличия 16 клапанных двигателей ваз.

Итак, главное отличие мотора 2112 1.5 от мотора 21124 1.6 заключается в разных блоках цилиндров на фотографии изображен блок цилиндров от двигателя 1.6 его маркировка 11193, его принято называть высоким блоком так как его высота составляет 197.1 мм.
На двигатель 2112 1.5 устанавливается блок цилиндров 21083, его принято называть низким блоком, так как его высота составляет 194.8 мм.
Высотой блока принято считать расстояние от оси вращения коленвала до верхней поверхности блока. Следующее отличие заключается в разных коленчатых валах на двигатель 2112 1.5 устанавливается коленчатый вал девятошный с радиусом кривошипа 35.5 мм. При таком коленчатом вале ход поршня составляет 71 мм. На мотор 21124 объемом 1.6 устанавливаются коленчатый вал с радиусом кривошипа 37.8 мм. При таком коленвале ход поршня будет составлять 75.6 мм.
Соответственно за счет того что на двигатель 1.6 устанавливается высокий блок цилиндров и коленчатый вал с увеличенным радиусом кривошипа, все это позволило достигнуть объема 1.6 литра. Устройство двигателя автомобиля заключается и в поршнях, если посмотреть на них сбоку то разницы можно ни какой не увидеть.
Ну если посмотреть на них сверху то разница очевидна.
Слева изображен поршень от 1.5 справа от 1.6. Как можно заметить на поршнях от 1.6 циковки под клапана сделаны более глубокими, именно из-за этого при обрыве ремня грм на 1.6 клапана не гнет, а на 1.5 при обрыве ремня грм, так как циковки под клапана сделаны менее глубокими, то клапана у вас загнет. Я всем рекомендую, тем у кого 1.5 ставить поршни от 1.6, тем самым вы сэкономите себе массу нервов, времени и денег. Если где-нибудь на трассе у вас на 1.5 порвется ремень грм, то у вас загнет клапана и добраться до дома вы сможете только на эвакуаторе, а если вы себе поставите поршни от 1.6, вам нужно будет всего лишь добраться до ближайшей станции тех обслуживания на тросе или эвакуаторе и просто поменять ремень и ехать дальше. Для установки в 1.5 поршней от 1.6 рекомендуется устанавливать прокладку от приоры, для компенсации степени сжатия и для того чтобы не откатывать прошивку электронного блока.

Шатуны на обоих двигателях являются одинаковыми, а если ставить в блок 1.5 коленчатый вал от двигателя 1.6 то тогда нужно приобретать поршни со смещением, серийно ваз их не выпускает, зато их можно приобрести в интернет магазинах.
Различие головки блоков цилиндров на 1.5 и на 1.6 заключаются только в том что на головке от 1.6 увеличена площадь фланца под крепление ресивера, поэтому ресивер от 1.6 можно установить на головку блока от 1.5, но не наоборот.

Следующее отличие заключается в разных шкивах распределительных валов.
На 1.6 на шкивах метки для выставления ремня грм смещены на 2 градуса относительно аналогичных меток на шкивах от 1.5. Поэтому они не взаимозаменяемые и имеют свою маркировку.

Отличие так же в клапанных крышках двигателей, 1.6 комплектуется индивидуальными катушками зажигания, поэтому возле каждого свечного колодца на клапанной крышки есть отверстие для болта крепления индивидуальной катушки зажигания. Клапанная крышка на двигателе 1.5 таких отверстий не имеет, так как 1.5 комплектуется модулем зажигания и для него на клапанной крышке присутствует две шпильки для его крепления.Следующее отличие заключается в масло заливной горловине, на 1.6 горловина так же как и сама крышка имеет резьбу, а на 1.5 принцип крепления крышки масло заливной горловины похожа, как и на 8 клапанных девятках, без резьбы. Клапанная крышка на 1.6 в том месте где на крышке 1.5 устанавливается модуль зажигания, скажем так имеет сферу, а уже к этой сфере идут штуцера для вентиляции картерных газов двигателя. На 1.5 такой сферы нету так как там устанавливается модуль зажигания, и штуцера вентиляции картерных газов находятся в одной горизонтальной плоскости. На 1.6 они находятся в вертикальной плоскости.

Отличие приоровского двигателя от ваз 2110.

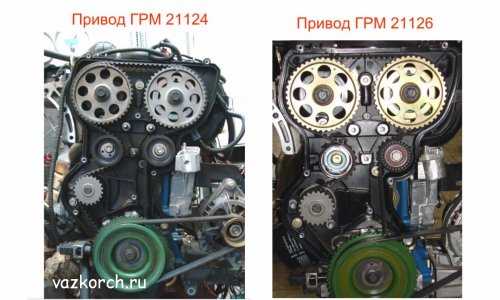

Переходим к рассмотрению приоровского двигателя, и сравним его с двигателем 21124. Приоровский двигатель 21126 мощнее на 8 лошадиных сил двигателя 21124 это обеспечивается за счет того что шатунно поршневая группа у приоры значительно легче и меньше чем на десятошном двигателе. Общая масса шатуна и поршня вместе с поршневыми кольцами и шатунными вкладышами у приоровского двигателя составляет 795 грамм против 1235 грамм на десятом моторе. Тем самым приоровская шатуна поршневая группа легче десятошной на существенные 440 грамм.Масса приоровского шатуна составляет 402 грамма против 701 грамму на десятошном.Масса приоровского поршня 247 грамм против 351 грамм на десятошном.Приоровский поршень имеет фактически плоскую поверхность, это позволило повысить степень сжатия и соответственно мощностные характеристики двигателя. Но за счет того что на поршне имеется совсем незначительные циковки под клапана, то при обрыве ремня грм, гнет клапана.

Масса приоровского поршневого пальца 67 грамм, десятого 93 грамма.Приоровские поршневые компрессионные кольца получили более меньший вес чем десятошные, так же как и маслосъемные.Проировский шатунный вкладыш уже чем десятошный, но за счет того что он значительно толще их вес почти не отличается.Прокладка головки блока цилиндров на десятошном двигателе без асбестовая и имеет толщину 1.15 мм. На приоровском двигателе прокладка металлическая, имеет толщину 0.43 мм.Двигатель 21124 и 21126 имеют различие в газораспределительном механизме.Ремни привода грм отличаются рисунком протектора.На приоре он более округлый, а на десятке имеет более четкие углы, соответственно ремни привода грм не взаимозаменяемы. От сюда следует что шкивы распредвалов, помпа охлаждения, шкив коленчатого вала, и в целом весь механизм грм не взаимозаменяемый.

Приоровский опорный ролик и натяжной не имеют отбортовки для центровки ремня грм, в отличии от десятошного.Так же натяжной ролик приоровского двигателя имеет механизм авто натяжения.

В целом за счет уменьшения массы шатунно поршневой группы, за счет более высокой степени сжатия приоровский двигатель 21126 мощнее десятошного 21124 на 8 лошадиных сил.

vazkorch.ru

Принцип работы 16 клапанного двигателя

16 клапанный двигатель

В настоящее время именно 16 клапанный двигатель взят за основу работы многих
автомобилей. Это и не странно, ведь он отличается высокой степенью экономичности и
надежности. Для 8 клапанного двигателя такие характеристики в плене эксплуатации
попросту недостижимы. Что касается воздействия на окружающую среду, то эти
экземпляры в процессе своей работы оказывают на нее минимальное отрицательное
влияние. Это очень важно в эпоху, когда растительность и свежий воздух становятся чем-
то экстравагантным. Не стоит забывать и об экономичности 16 клапанного двигателя. Он
потребляет на несколько процентов меньше горючего, чем его 8 клапанный собрат.
Именно о поколении шестнадцатиклапанных агрегатов сегодня и пойдет речь. Не забудем
мы и о принципе работы этого устройства.

16 клапанный двигатель

Устройство и работа

Начать разговор, разумеется, нужно с устройства 16 клапанного двигателя. На каждый
цилиндр в моторе в данном случае будет приходиться по 2 клапана. Это не единственное
отличие данного агрегата от своего младшего собрата. Здесь монтируется целых 2
распределительных вала. Для 16 клапанного двигателя это норма. Один из распредвалов
отвечает за управление удалением отработанных газов, то есть, по сути, осуществляет
процесс выпуска. Второй при этом полностью берет на себя открытие впускных клапанов,
которые поставляют свежую порцию горючего в цилиндры. Для этого двигателя
характерно, что с одной стороны происходит поступление бензина или дизеля к рабочему
органу, а с другой – удаляются все отработанные вещества. По сути, смешивания не
происходит. Благодаря этому и происходит экономия. Только для 16 клапанного
двигателя это характерно.

Распределительный вал

Так как строение цилиндров несколько изменено, это не могло сказаться на камере
сгорания. Она имеет некоторые отличительные особенности в своей структуре. Благодаря
новому построению в цилиндрах в значительной степени снижен риск детонации.
Опасность этого страшного явления практически сведена к минимуму. Это так же не
могло ни сказаться на популярности двигателя данного типа. Даже если человек заливает
в бензобак горючее низкого качества, на работу двигателя это не оказывает практически
никакого влияния. Разумеется, машина будет работать не так качественно, как на хорошем
горючем, но при этом никакой детонации не произойдет. Очень важный аспект, благодаря
которому каждый водитель, который страдает невнимательностью при выборе бензина,
может быть спокоен за свое существование и работу своего двигателя.
Что касается системы охлаждения, то в таких моторах она работает достаточно стабильно.
Это сказывается на их продолжительности жизни, которая значительно продлевается.

Преимущества

Здесь их вытекает огромное количество. Принцип работы шестнадцатиклапанного
двигателя говорит нам о том, что цилиндры в гораздо большей степени наполняются
смесью горючего, а это напрямую влияет на выходную мощность агрегата. она возрастает.
Причем, коэффициент полезного действия остается на высоте.
Это не единственное преимущества данной модели двигателя. Как уже отмечалось ранее,
построение камеры сгорания дает возможность защитить себя от случайной детонации,
даже если в бак льется не совсем качественное топливо. Современная действительность
такова, что на многих АЗС именно таковое и распространяется.
Система охлаждения таких агрегатов построена уникальным образом, что позволяет
долгие годы эксплуатировать 16 клапанный двигатель без особых проблем.
Компоновка устройств в камере сгорания позволяет разнести между собой такты впуска и
выпуска. Это очень сильно сказывается на КПД механизма.
Еще одной отличительной чертой данной модели является улучшение тяги на больших
оборотах. Принцип работы 8 клапанного агрегата не позволяет этого сделать.

Модернизация

Разумеется, многие люди, которые имеют в своем арсенале только 8 клапанный двигатель,
рано или поздно начинают задумываться о том, чтобы увеличить его мощность и
повысить КПД. Это можно сделать путем модернизации. По сути, она сводится к тому,
что одна головка меняется на другую. Только на новой будет присутствовать 16 клапанов.
Первая проблема, с которой придется столкнуться автолюбителю – это несоответствие
диаметров и длины болтов, которые крепят головку на ее законном месте. Здесь придется
проявить смекалку и хитрость. Так как для крепления 16 клапанной головки двигателя
используются болты с меньшим диаметром, новы модифицированные крепежи будут
иметь большее значение этого параметра, то для них придется заранее подготовить
головку, то есть попросту рассверлить уже готовые отверстия. Их длина при этом будет
оставаться неизменной. Прокладку блока цилиндров так же придется поменять. Это и
естественно, ведь старая предназначена для крепления другой головки. Если этого не
сделать, то герметизация может быть попросту нарушена.

16 клапанный двигатель с чугунным блоком цилиндров

Перед тем, как установить головку, придется внести изменения в конструкцию и самого
блока цилиндров. Конструкция поршней, которые используются для данного агрегата,
несколько отличается от тех, которые использовались в 8 клапанниках. Их попросту
нужно заменить.
Когда мы говорим о старой модели автомобиля, то вполне вероятно, что шатуны в не так
же имеют не те стандарты, которые необходимы для монтажа новинки. Здесь придется так
же потратить лишнюю копеечку, что бы произвести замену. Это характерно для машин,
которые выпускались еще в 80 и 90 годах прошлого столетия. Примером могут служить
ВАЗ 2108 или Ваз 2109.
не может модернизация двигателя не сказываться и на проводке и работе блока
управления. Некоторые датчики в шестнадцатиклапанном варианте смещены от
стандартного расположения. Придется приобрести несколько метров провода, чтобы
нарастить те элементы, до которых достать будет проблематично.
Для тех людей, кто хочет сэкономить на монтаже, есть еще несколько вариантов того, как
можно это сделать. Патрубок можно не менять, а произвести его модернизацию. Это позволит сохранить некоторое количество денежных средств, которое тратится на
приобретение коллектора с катализатором.
После того, как работа, связанная с тюнингом завершена, можно направиться к
специалисту по настройке двигателя. Он с помощью компьютера и соответствующего
программного обеспечения произведет отладку работы устройства. В противном случае
могут возникать самые разнообразные проблемы, ведь изменения самого мотора будут
весьма глобальными.
Таким образом, в настоящее врем шестнадцатиклапанные двигатели становятся все
актуальнее. они устанавливаются практически на все автомобили отечественного и
зарубежного производства. Это позволяет увеличить коэффициент полезного действия, и
значительно повысить мощностные характеристики агрегатов. Как видно,
самостоятельный тюнинг так же возможен. В этом нет ничего сверхъестественного.

autodont.ru

16 клапанный двигатель ваз — Всё об автомобилях Лада ВАЗ

  • Фольксваген Тигуан 2017 фото, цена, комплектации, видео Tiguan 2017. Фольксваген Тигуан 2017 ждали в нашей стране давно. Любы.
  • Новый Хендай Солярис 2017 фото, цена, комплектации Hyundai Solaris 2017 модельного года. Новый Хендай Солярис 2017 фото, цена и комплектации попу.
  • Новый Ссангйонг Тиволи (Ssangyong Tivoli) цена, фото, видео, характеристики. Новый Ссангйонг Тиволи или Ssangyong Tivoli доехал до Ро.

Новые Lada 2017 года

  • Лада Х Рей Спорт фото, технические характеристики, цена Lada XRay Sport. Лада Х Рей Спорт официально презентовали на столичном ав.
  • Лада Веста Спорт фото, технические характеристики, цена Lada Vesta Sport. Лада Веста Спорт официально показана на московском автос.
  • Лада Х Рей Кросс фото, технические характеристики, цена Lada XRay Cross. Лада Х Рей Кросс 4х4 пока не появится, это стало известн.
  • Лада Веста Кросс фото, видео, технические характеристики, цена Lada Vesta Cross SW. Универсал Лада Веста Кросс показали еще в прошлом году н.
  • Седан Лада Веста Кросс фото, технические характеристики, цена Lada Vesta Cross. Седан Лада Веста Кросс стал для многих неожиданностью. Х.
  • Лада Веста Сигнатур фото, видео, характеристики, цена Lada Vesta Signature. Длиннобазную Лада Веста Сигнатур показали широкой публик.

Двигатель ВАЗ 2110 16 клапанов, технические характеристики, устройство и схема ГРМ

Опубликовано 20/02/2015 | Автор: admin

Двигатель ВАЗ 2110 16 клапанов является самым мощным и динамичным мотором “десятки”, в то же время делая машину с таким силовым агрегатом довольно сложной в ремонте и обслуживании.

Бензиновых инжекторных двигателей ВАЗ 2110 16 кл. два, один рабочим объемом 1.5 литра (ВАЗ-2112) и второй объемом 1.6 литра (ВАЗ-21124). Двигатель ВАЗ-2112 имеет одну существенную проблему. При обрыве ремня ГРМ происходит удар клапанов о поршень. Собственно изображение данного 16-клапаного двигателя в разрезе дает четкое представление о фактическом отсутствии достаточного зазора между тарелками клапанов и днищем поршня. То есть когда рвется ремень, а поршень по инерции идет в верхнюю точку, клапан может быть открыт и происходит неизбежный удар. Обычно при таком прошествии клапана гнутся. А в худшем случае и ломаются превращая камеру сгорания и днище поршня в металлические крошки.

Собственно в двигателе 1.6 литра (ВАЗ-2112) данной проблемы уже нет. Там клапана не гнутся. Этого удалось добиться использовав новые поршни с особой формой днища, на которой имеются выемки на случай обрыва ремня ГРМ. Смотрим фото подобных поршней далее.

Далее подробные характеристики двигателей ВАЗ 2110 16 клапанов.

Двигатель ВАЗ 2110 1.5 л. 16-клапанов инжектор

  • Рабочий объем – 1499 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 71 мм
  • Мощность – 93 л.с. (68 кВт) при 5600 оборотах в минуту
  • Крутящий момент – 128 Нм при 3800 оборотах в минуту
  • Степень сжатия – 10.5
  • Система питания – распределенный впрыск
  • Разгон до 100 км/ч – 12.5 секунд
  • Максимальная скорость – 180 километров в час
  • Средний расход топлива – 7,2 литра

Двигатель ВАЗ 2110 1.6 л. 16-клапанов инжектор

  • Рабочий объем – 1596 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 75.6 мм
  • Мощность 16 кл. – 89 л.с. (65.5 кВт) при 5600 оборотах в минуту
  • Крутящий момент 16 кл. – 131 Нм при 3800 оборотах в минуту
  • Степень сжатия – 10.3
  • Система питания – распределенный впрыск
  • Разгон до 100 км/ч – 12секунд
  • Максимальная скорость – 185 километров в час
  • Средний расход топлива – 7,2 литра

Стоит отметить, что сегодня на “Автовазе” в основном производят двигатели объемом 1.6 литра, а 1,5 литровые агрегаты уже не ставятся на модели Lada, но на “десятках” встречаться довольно часто.

Двигатель ВАЗ 2110 16 клапанов устройство ГРМ

Предлагаем подробную схему ГРМ 16-клапанного двигателя “десятки”. Замена ремня ГРМ у двигателя с двумя распределительными валами гораздо сложнее, чем у обычного 8-клапанного мотора. В устройстве ГРМ добавляется еще один шкив распредвала, дополнительный ролик ГРМ. При замене ремня на 16-клапанном моторе установить ремень нужно таким образом, что бы совместить метки шкивов распредвалов и метку шкива коленвала. Самое интересное, натяжной ролик который вам надо верно установить, что бы обеспечить нормальное натяжение ремня, может сместить метки при натяжении. Поэтому, если у вас нет опыта установки ремня на 16-клапанном двигателе ВАЗ-2110, то может понадобится довольно много времени, на то что бы понять, как это работает.

Перед установкой защитного кожуха ГРМ, вы должны точно убедится, что натяжной ролик достаточно подтянул ремень и метки точно совпадают. Если в не уверены в полном совпадении меток, лучше не собирать ГРМ дальше, лучше еще раз все проверить. Ведь если метки не совпадут, хотя бы на один зубец ремня ГРМ, двигатель вряд ли будет нормально работать, поскольку газораспределительный механизм будет разбалансирован.

Сегодня модификации двигателя ВАЗ 2110 16 клапанов объемом 1.6 литра устанавливаются практически на все новые модели Лада Калина, Приора и Гранта. Соответственно и устройство этих моторов весьма схожи.

Отличия 16 клапанных двигателей ваз

16 клапанные двигатели ваз начали устанавливаться серийно на автомобили ваз десятого семейства. С начало устанавливались двигатели объемом 1.5 литра двигатель 2112, а потом на смену ему пришел 1.6 21124. Когда серийно начали выпускать автомобиль приора, на нее уже устанавливали двигатели 21126. Ну для начала давайте разберемся чем отличается двигатели 1.5 2112 от двигателя 21124 1.6, а потом перейдем к двигателю приора.

Основные отличия 16 клапанных двигателей ваз.

Итак, главное отличие мотора 2112 1.5 от мотора 21124 1.6 заключается в разных блоках цилиндров на фотографии изображен блок цилиндров от двигателя 1.6 его маркировка 11193, его принято называть высоким блоком так как его высота составляет 197.1 мм.
На двигатель 2112 1.5 устанавливается блок цилиндров 21083, его принято называть низким блоком, так как его высота составляет 194.8 мм.
Высотой блока принято считать расстояние от оси вращения коленвала до верхней поверхности блока. Следующее отличие заключается в разных коленчатых валах на двигатель 2112 1.5 устанавливается коленчатый вал девятошный с радиусом кривошипа 35.5 мм. При таком коленчатом вале ход поршня составляет 71 мм. На мотор 21124 объемом 1.6 устанавливаются коленчатый вал с радиусом кривошипа 37.8 мм. При таком коленвале ход поршня будет составлять 75.6 мм.
Соответственно за счет того что на двигатель 1.6 устанавливается высокий блок цилиндров и коленчатый вал с увеличенным радиусом кривошипа, все это позволило достигнуть объема 1.6 литра. Устройство двигателя автомобиля заключается и в поршнях, если посмотреть на них сбоку то разницы можно ни какой не увидеть.
Ну если посмотреть на них сверху то разница очевидна.
Слева изображен поршень от 1.5 справа от 1.6. Как можно заметить на поршнях от 1.6 циковки под клапана сделаны более глубокими, именно из-за этого при обрыве ремня грм на 1.6 клапана не гнет, а на 1.5 при обрыве ремня грм, так как циковки под клапана сделаны менее глубокими, то клапана у вас загнет. Я всем рекомендую, тем у кого 1.5 ставить поршни от 1.6, тем самым вы сэкономите себе массу нервов, времени и денег. Если где-нибудь на трассе у вас на 1.5 порвется ремень грм, то у вас загнет клапана и добраться до дома вы сможете только на эвакуаторе, а если вы себе поставите поршни от 1.6, вам нужно будет всего лишь добраться до ближайшей станции тех обслуживания на тросе или эвакуаторе и просто поменять ремень и ехать дальше. Для установки в 1.5 поршней от 1.6 рекомендуется устанавливать прокладку от приоры, для компенсации степени сжатия и для того чтобы не откатывать прошивку электронного блока.

Шатуны на обоих двигателях являются одинаковыми, а если ставить в блок 1.5 коленчатый вал от двигателя 1.6 то тогда нужно приобретать поршни со смещением, серийно ваз их не выпускает, зато их можно приобрести в интернет магазинах.
Различие головки блоков цилиндров на 1.5 и на 1.6 заключаются только в том что на головке от 1.6 увеличена площадь фланца под крепление ресивера, поэтому ресивер от 1.6 можно установить на головку блока от 1.5, но не наоборот.

Следующее отличие заключается в разных шкивах распределительных валов.
На 1.6 на шкивах метки для выставления ремня грм смещены на 2 градуса относительно аналогичных меток на шкивах от 1.5. Поэтому они не взаимозаменяемые и имеют свою маркировку.

Отличие так же в клапанных крышках двигателей, 1.6 комплектуется индивидуальными катушками зажигания, поэтому возле каждого свечного колодца на клапанной крышки есть отверстие для болта крепления индивидуальной катушки зажигания. Клапанная крышка на двигателе 1.5 таких отверстий не имеет, так как 1.5 комплектуется модулем зажигания и для него на клапанной крышке присутствует две шпильки для его крепления. Следующее отличие заключается в масло заливной горловине, на 1.6 горловина так же как и сама крышка имеет резьбу, а на 1.5 принцип крепления крышки масло заливной горловины похожа, как и на 8 клапанных девятках, без резьбы. Клапанная крышка на 1.6 в том месте где на крышке 1.5 устанавливается модуль зажигания, скажем так имеет сферу, а уже к этой сфере идут штуцера для вентиляции картерных газов двигателя. На 1.5 такой сферы нету так как там устанавливается модуль зажигания, и штуцера вентиляции картерных газов находятся в одной горизонтальной плоскости. На 1.6 они находятся в вертикальной плоскости.

Отличие приоровского двигателя от ваз 2110.

Переходим к рассмотрению приоровского двигателя, и сравним его с двигателем 21124. Приоровский двигатель 21126 мощнее на 8 лошадиных сил двигателя 21124 это обеспечивается за счет того что шатунно поршневая группа у приоры значительно легче и меньше чем на десятошном двигателе. Общая масса шатуна и поршня вместе с поршневыми кольцами и шатунными вкладышами у приоровского двигателя составляет 795 грамм против 1235 грамм на десятом моторе. Тем самым приоровская шатуна поршневая группа легче десятошной на существенные 440 грамм. Масса приоровского шатуна составляет 402 грамма против 701 грамму на десятошном. Масса приоровского поршня 247 грамм против 351 грамм на десятошном. Приоровский поршень имеет фактически плоскую поверхность, это позволило повысить степень сжатия и соответственно мощностные характеристики двигателя. Но за счет того что на поршне имеется совсем незначительные циковки под клапана, то при обрыве ремня грм, гнет клапана.

Масса приоровского поршневого пальца 67 грамм, десятого 93 грамма. Приоровские поршневые компрессионные кольца получили более меньший вес чем десятошные, так же как и маслосъемные. Проировский шатунный вкладыш уже чем десятошный, но за счет того что он значительно толще их вес почти не отличается. Прокладка головки блока цилиндров на десятошном двигателе без асбестовая и имеет толщину 1.15 мм. На приоровском двигателе прокладка металлическая, имеет толщину 0.43 мм. Двигатель 21124 и 21126 имеют различие в газораспределительном механизме. Ремни привода грм отличаются рисунком протектора. На приоре он более округлый, а на десятке имеет более четкие углы, соответственно ремни привода грм не взаимозаменяемы. От сюда следует что шкивы распредвалов, помпа охлаждения, шкив коленчатого вала, и в целом весь механизм грм не взаимозаменяемый.

Приоровский опорный ролик и натяжной не имеют отбортовки для центровки ремня грм, в отличии от десятошного. Так же натяжной ролик приоровского двигателя имеет механизм авто натяжения.

В целом за счет уменьшения массы шатунно поршневой группы, за счет более высокой степени сжатия приоровский двигатель 21126 мощнее десятошного 21124 на 8 лошадиных сил.

16 комментарии к Отличия 16 клапанных двигателей ваз

Как определить, какому типу двигателя лучше отдать предпочтение 8-ми или 16-ти клапанному. Характеристики и рекомендации.

Как видно из сравнительного анализа двух двигателей одинакового объема, но разной компоновки, вариант V16 более скоростной и обладает большей мощностью.

Внимание! Увеличение тяговой силы повлекло за собой установку тормозных дисков большего размера с доработанной конструкцией (наличие вентиляции для охлаждения).

Преимущества 8-ми клапанного мотора

Выполнив сравнение этих двух видов силовых агрегатов, и изучив конструкцию можно определить их преимущества и недостатки. К преимуществам 8-ми клапанного двигателя можно отнести:

  • Обрыв ремня газораспределительного механизма (ГРМ). В случаях когда рвется ремень не происходит загиб клапанов.
  • Масло. Во время эксплуатации нет строгих ограничений по качеству моторного масла .
  • Доступность во время ремонта. Малые габариты силовой установки обеспечивают свободный доступ в разные места и к любым механизмам автомобиля и двигателя.
  • Крутящий момент. 8-ми клапанный тип мотора способен выдавать достаточно высокий крутящий момент на низких оборотах работы двигателя.

Недостатки

Традиционная схема обладает малым количеством недостатков своей компоновки. Основные минусы:

  • Шум и вибрация. Морально устаревшая модель двигателя обладает высокой шумность и вибрацией во время своей работы.
  • Тепловые зазоры. Через установленный срок эксплуатации заводом изготовителем силовой агрегат требует регулировки тепловых зазоров.
  • Ремень ГРМ. Мотор нуждается в периодической регулировке ремня газораспределительного механизма.

Внимание! Регулировка тепловых зазоров требует высокой точности.При ручной операции легко допустить ошибку.

Преимущества 16-ти клапанного двигателя

Как и все агрегаты, данный тип двигателей имеет свои достоинства и недостатки. К преимуществам относятся:

  • Шум. Обладает улучшенной шумоизоляцией. Соответственно, при его работе уровень шума в несколько раз ниже, чем у 8-ми клапанного аналога.
  • Тепловые зазоры. Улучшенная конструкция мотора не требует периодической регулировки тепловых зазоров.
  • Мощность. Максимальная мощность, развиваемая данным агрегатом на порядок выше, чем у предыдущего типа.
  • Скорость. Развивает большую максимальную скорость и хорошо подходит к скоростному режиму езды.

16-ти клапанный двигатель хорошо подходит к скоростному режиму езды

Недостатки

Среди минусов можно выделить следующие:

  • Обрыв ремня ГРМ. В случаях обрыва ремня ГРМ происходит загиб клапанов, что связано с большими капиталовложениями при ремонте.
  • Громоздкость. Внушительные размеры агрегаты ограничивают доступ к ремонтируемому узлу.
  • Моторное масло. Наличие гидрокомпенсаторов предъявляет высокие требования к качеству моторного масла. Применение смазки низкого качества приводит к закоксовыванию гидрокоменсаторов и их преждевременной замене.
  • Крутящий момент. На низких оборотах двигатель обладает недостаточным крутящим моментом.

Это интересно. Как без помощи специалистов выбрать машину с пробегом

Взгляд на двигатели со стороны безопасности и экономичности

Многие владельцы автомобилей утверждают, что 8-ми клапанные двигатели более безопасны, чем 16-ти клапанные собратья. Это объясняется последствиями в результате разрыва ремня ГРМ. Улучшенная конструкция поршневой группы 16-ти клапанного двигателя объемом 1,8 л, который устанавливается на современные модели ВАЗ, Калину, Рено и другие марки устраняет этот недостаток.

За счет впрыска топлива и отвода отходов сгорания через два клапана осуществляет равномерное распределение и сгорание смеси. Из-за этого работа 16-ти клапанного двигателя плавная и экономичная. В тоже время технологичная конструкция агрегата требует дорогостоящего профессионального обслуживания.

Совет. Жителям отдаленных районов лучше приобретать 8-ми клапанные моторы в виду их неприхотливости в обслуживании и ремонте.

Каждый автолюбитель должен сам для себя выбирать, какой двигатель подходит именно ему. В этом вопросе нужно опираться на свой стиль вождения, финансовое состояние, ремонтопригодность установки. Также немаловажным аспектом являются отзывы потребителей и профессионалов.

Сравнение 8-ми и 16-ти клапанного двигателя — видео

Источники: http://myautoblog.net/2015/02/dvigatel-vaz-2110-16-klapanov-texnicheskie-xarakteristiki-ustrojstvo-i-sxema-grm/, http://vazkorch.ru/dvigatel-lada/otlichiya-16-klapannyx-dvigatelej-vaz.html, http://viborprost.ru/avto/8-i-16-klapannye-dvigateli.html

ladafakt.ru

Какой двигатель лучше: 8- или 16-клапанный

Большинство бюджетных автомобилей оснащается четырёхцилиндровыми моторами, да и в премиум-классе постепенно начинают появляться высокофорсированные агрегаты подобной конструкции.

Такой двигатель может оснащаться различными системами впуска, предполагающими использование восьми или шестнадцати клапанов. В основном они используются на разных машинах, но некоторые производители, включая Renault и АвтоВАЗ, предлагают покупателю выбор из двух вариантов.

Чтобы сделать правильный выбор, нужно знать, какая конструкция лучше: 8 или 16 клапанов, и в чём преимущества каждой из них.

Просто и надёжно

На недорогих машинах чаще всего встречаются двигатели с 8 клапанами — это означает, что на каждый цилиндр приходится по одному отверстию для впуска бензовоздушной смеси и по одному — для выпуска отработанных газов. Подобные моторы всегда оснащаются одним распредвалом, который приводится в движение достаточно простым механизмом на основе ремня либо цепи. Именно поэтому ремонт и обслуживание 8-клапанного двигателя обходятся намного дешевле — даже при серьёзной поломке менять приходится намного меньше деталей. Такой мотор лучше выбирать для эксплуатации в сложных условиях, где найти квалифицированную помощь достаточно трудно.

8 клапанный двигатель

Разница также заключается в упрощённой конструкции — как правило, производители стараются экономить на производстве двигателей с 8 клапанами и применяют достаточно примитивную схему с ручной регулировкой тепловых зазоров. Конечно, это можно назвать минусом, поскольку такая работа может отнимать немало времени, да и стук со стороны системы впуска может появиться очень неожиданно.

Однако двигатель, лишённый автоматических гидрокомпенсаторов, не столь чувствителен к качеству заливаемого в него масла и может работать на не очень качественном бензине без риска быстрой поломки. Кроме того, разница заключается в меньшем геометрическом размере клапанов. Поэтому при наличии специальных выемок в поршнях обрыв ремня ГРМ не страшен для двигателя — клапаны просто упадут в них, что позволит предотвратить его серьёзное повреждение.

Среди преимуществ двигателей с 8 клапанами можно назвать и меньшие габариты системы впуска, что позволяет облегчить доступ ко многим навесным агрегатам вроде генератора и стартера. Специалисты, работающие на СТО, подтверждают этот факт — они говорят, что ремонтировать восьмиклапанные агрегаты намного удобнее. Однако отличие может заключаться не только в этом, но и в необходимости периодического натяжения ремня ГРМ при помощи специального механизма.

Делать это вручную не приходится, однако нужно тщательно следить за совпадением положения ремня и распредвала, чтобы не допустить потери синхронизации фаз газораспределения. Поэтому двигатель с 8 клапанами на бюджетном автомобиле желательно обслуживать каждые 20 тысяч километров, чтобы сохранять его оптимальные настройки.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Однако двигатели с 8 клапанами отличаются не только простотой и дешевизной обслуживания. Если вспомнить геометрию, то можно сделать заключение о том, что каким бы ни был диаметр двух клапанов, он всё равно останется меньшим, их суммарная площадь всё равно окажется меньшей, чем у четырёх.

Такая разница приводит к тому, что бензовоздушная смесь поступает в цилиндры медленнее, а отработанным газам необходимо больше времени на то, чтобы покинуть мотор. Соответственно, двигатель не столь охотно набирает обороты и несколько медленнее реагирует на подачу топлива. Поэтому если вы покупаете автомобиль для динамичной езды, от восьмиклапанного силового агрегата лучше отказаться.

Кроме того, моторы с меньшим количеством клапанов работают не столь устойчиво — в особенности это касается столь неуравновешенной с точки зрения вибраций конструкции, как четырёхцилиндровый силовой агрегат. Поэтому при быстром разгоне водителю может досаждать достаточно сильный шум, а на малых оборотах автомобиль может содрогаться от волн вибрации, проходящих через его кузов. Однако для владельцев машин с восьмиклапанными моторами есть и хорошая новость — они лучше работают на малых оборотах и обеспечивают лучшую тягу. Именно поэтому такой автомобиль стоит приобретать для работы с прицепом или для езды по дорогам со сложным рельефом.

Большая эффективность

Главное преимущество шестнадцатиклапанного двигателя заключается в большей пропускной способности его системы впуска. Четыре круга, вписанных ещё в один, имеющий больший диаметр, имеют увеличенную суммарную площадь по сравнению с двумя. Это означает, что за единицу времени в цилиндры проникает больше топливовоздушной смеси и отводится больше отработанных газов. Соответственно, процессы сгорания протекают намного лучше, что позволяет получить прибавку мощности приблизительно в 15–20% по сравнению с восьмиклапанными агрегатами. Такая разница влияет и на комфортабельность

— интенсивность шума и вибраций удаётся существенно снизить.

16 клапанный двигатель

Кроме того, шестнадцатиклапанный двигатель лучше своих аналогов, поскольку он намного чаще оснащается гидрокомпенсаторами. Регулировать тепловые зазоры вручную на столь большом количестве клапанов — дело трудоёмкое и неблагодарное. Даже малейшая ошибка может привести к тому, что оптимальные настройки будут потеряны и автомобилисту придётся выполнять все работы заново. Конечно, применение таких деталей делает мотор очень чувствительным к качеству масла и топлива. При наличии в них большого количества посторонних примесей гидрокомпенсаторы быстро забиваются нагаром, что приводит к ускоренному износу и выходу из строя.

Так же дело обстоит и с механизмом привода ГРМ — его не нужно регулировать вплоть до момента полной замены ремня. Среди плюсов нужно отметить и меньшие затраты топлива. Частично это обусловлено оптимизированным процессом сгорания смеси в цилиндрах, а частично — большей «эластичностью» двигателя и ускоренным выходом на нужный режим работы. Отличие конструкции с 16 клапанами заключается также в применении более сложной техники. На практике это приводит к повышению трудоёмкости ремонта и к увеличению стоимости запчастей.

Если вы задумываетесь, какой двигатель выбирать при покупке автомобиля, вам стоит оценить условия, в которых он будет использоваться. Если речь идёт об эксплуатации вдали от крупных городов и профессиональных станций техобслуживания, лучше приобретать транспортное средство с восьмиклапанным двигателем. Конечно, мотор с 8 клапанами часто нуждается в регулировке и имеет меньшую эффективность работы, но его самостоятельное обслуживание не станет значительной проблемой.

Двигатели с 16 клапанами мощнее и экономичнее одновременно, но они требуют применения исключительно качественного топлива и масла, а также нуждаются в дорогостоящем ремонте при серьёзной поломке. Поэтому их лучше приобретать тем, кто любит активный стиль вождения, а также может в любой момент обратиться за квалифицированной технической помощью.

Вопросы безопасности

На различных форумах и прочих тематических ресурсах приходится читать множество сообщений, в которых ведётся спор о преимуществах восьмиклапанных и шестнадцатиклапанных двигателей с точки зрения безопасности. Так, большинство владельцев автомобилей ВАЗ утверждают, что боятся приобретать автомобили с 16 клапанами по причине того, что обрыв ремня в них неминуемо приводит к капитальному ремонту мотора. Чтобы окончательно разрешить спор о клапанах, стоит сказать о том, что возможность столкновения с поршнями не зависит напрямую от конструкции.

Видео сравнение 8- и 16-клапанных двигателей ВАЗ:

Выше уже было сказано о том, что разница между моторами с различным количеством клапанов заключается в геометрическом размере системы впуска. Соответственно, восьмиклапанный двигатель намного легче сделать безопасным, предотвратив повреждение при обрыве ремня. Для этого достаточно снабдить поршень небольшими выемками, которые и будут принимать в себя упавшие клапаны. На автомобилях ВАЗ все восьмиклапанные конструкции являются безопасными с этой точки зрения. Единственным исключением является силовой агрегат, который оснащается укороченной поршневой группой, произведённой компанией Federal Mogul — в нём действительно есть опасность серьёзного повреждения, приводящего к капитальному ремонту.

Шестнадцатиклапанные двигатели отечественного производства в большинстве своём уязвимы к обрыву ремня ГРМ, однако это вовсе не касается наиболее современных двигателей, которые устанавливаются на Приору, Гранту и модернизированную Калину. Наибольшей опасности подвергаются моторы объёмом 1,6 литра, которые устанавливались на ВАЗ-2110. Кроме того, существует вероятность столкновения клапанов с поршнями и на мелкосерийном двигателе объёмом 1,8, который устанавливается на тюнинговые автомобили отечественного производства.

Обрыв ремня ГРМ на 16-клапанном двигателе

Если говорить об иномарках, то безопасными считаются двигатели, оснащённые ремнями ГРМ, на машинах следующих брендов:

  • Hyundai и KIA;
  • BMW;
  • Toyota;
  • Некоторые модели Chevrolet.

Если вам интересно, какой автомобиль безопасен с точки зрения обрыва ремня ГРМ, вам стоит предварительно потратить время на изучение специализированных ресурсов. А вот машины таких марок, как Mazda, Renault, Honda, Daewoo и некоторых других могут вызвать серьёзные проблемы при поломке газораспределительного механизма. Однако бояться этого не стоит — достаточно просто менять ремень согласно установленному графику, а также периодически проверять его состояние.

Лучший вариант

Разница между двигателями с различной конструкцией системы впуска заключается в том, что шестнадцатиклапанные агрегаты имеют большую мощность, но требуют лучшего обслуживания. Восьмиклапанные очень неприхотливы, однако расходуют больше топлива, шумны и не позволяют достичь столь же хорошей разгонной динамики.

Поэтому первый вариант подойдёт для тех, кто предпочитает динамичную езду и готов тратить деньги на ремонты, а также на приобретение исключительно качественного масла и топлива. Кроме того, шестнадцатиклаппанные агрегаты будут идеальным вариантом для тюнинга — в том числе и установки турбины. А вот восьмиклапанные двигатели хорошо подходят для машин, которые выполняют функции «рабочих лошадок» благодаря ремонтопригодности, хорошей тяге на низких оборотах и дешевизне запчастей.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

rating-avto.ru

Отличия 16 клапанных двигателей ваз

16 клапанные двигатели ваз начали устанавливаться серийно на автомобили ваз десятого семейства. С начало устанавливались двигатели объемом 1.5 литра двигатель 2112, а потом на смену ему пришел 1.6 21124. Когда серийно начали выпускать автомобиль приора, на нее уже устанавливали двигатели 21126. Ну для начала давайте разберемся чем отличается двигатели 1.5 2112 от двигателя 21124 1.6, а потом перейдем к двигателю приора.

Основные отличия 16 клапанных двигателей ваз.

Итак, главное отличие мотора 2112 1.5 от мотора 21124 1.6 заключается в разных блоках цилиндров на фотографии изображен блок цилиндров от двигателя 1.6 его маркировка 11193, его принято называть высоким блоком так как его высота составляет 197.1 мм.
На двигатель 2112 1.5 устанавливается блок цилиндров 21083, его принято называть низким блоком, так как его высота составляет 194.8 мм.
Высотой блока принято считать расстояние от оси вращения коленвала до верхней поверхности блока. Следующее отличие заключается в разных коленчатых валах на двигатель 2112 1.5 устанавливается коленчатый вал девятошный с радиусом кривошипа 35.5 мм. При таком коленчатом вале ход поршня составляет 71 мм. На мотор 21124 объемом 1.6 устанавливаются коленчатый вал с радиусом кривошипа 37.8 мм. При таком коленвале ход поршня будет составлять 75.6 мм.
Соответственно за счет того что на двигатель 1.6 устанавливается высокий блок цилиндров и коленчатый вал с увеличенным радиусом кривошипа, все это позволило достигнуть объема 1.6 литра. Устройство двигателя автомобиля заключается и в поршнях, если посмотреть на них сбоку то разницы можно ни какой не увидеть.
Ну если посмотреть на них сверху то разница очевидна.
Слева изображен поршень от 1.5 справа от 1.6. Как можно заметить на поршнях от 1.6 циковки под сделаны более глубокими, именно из-за этого при обрыве ремня грм на 1.6 клапана не гнет, а на 1.5 при обрыве ремня грм, так как циковки под клапана сделаны менее глубокими, то клапана у вас загнет. Я всем рекомендую, тем у кого 1.5 ставить поршни от 1.6, тем самым вы сэкономите себе массу нервов, времени и денег. Если где-нибудь на трассе у вас на 1.5 порвется ремень грм, то у вас загнет клапана и добраться до дома вы сможете только на эвакуаторе, а если вы себе поставите поршни от 1.6, вам нужно будет всего лишь добраться до ближайшей станции тех обслуживания на тросе или эвакуаторе и просто поменять ремень и ехать дальше. Для установки в 1.5 поршней от 1.6 рекомендуется устанавливать прокладку от приоры, для компенсации степени сжатия и для того чтобы не откатывать прошивку электронного блока.

Шатуны на обоих двигателях являются одинаковыми, а если ставить в блок 1.5 коленчатый вал от двигателя 1.6 то тогда нужно приобретать поршни со смещением, серийно ваз их не выпускает, зато их можно приобрести в интернет магазинах.
Различие головки блоков цилиндров на 1.5 и на 1.6 заключаются только в том что на головке от 1.6 увеличена площадь фланца под крепление ресивера, поэтому от 1.6 можно установить на головку блока от 1.5, но не наоборот.

Следующее отличие заключается в разных шкивах распределительных валов.
На 1.6 на шкивах метки для выставления ремня грм смещены на 2 градуса относительно аналогичных меток на шкивах от 1.5. Поэтому они не взаимозаменяемые и имеют свою маркировку.

Отличие так же в клапанных крышках двигателей, 1.6 комплектуется индивидуальными катушками зажигания, поэтому возле каждого свечного колодца на клапанной крышки есть отверстие для болта крепления индивидуальной катушки зажигания. Клапанная крышка на двигателе 1.5 таких отверстий не имеет, так как 1.5 комплектуется модулем зажигания и для него на клапанной крышке присутствует две шпильки для его крепления.Следующее отличие заключается в масло заливной горловине, на 1.6 горловина так же как и сама крышка имеет резьбу, а на 1.5 принцип крепления крышки масло заливной горловины похожа, как и на 8 клапанных девятках, без резьбы. Клапанная крышка на 1.6 в том месте где на крышке 1.5 устанавливается модуль зажигания, скажем так имеет сферу, а уже к этой сфере идут штуцера для вентиляции картерных газов двигателя. На 1.5 такой сферы нету так как там устанавливается модуль зажигания, и штуцера вентиляции картерных газов находятся в одной горизонтальной плоскости. На 1.6 они находятся в вертикальной плоскости.

Отличие приоровского двигателя от ваз 2110.

Переходим к рассмотрению приоровского двигателя, и сравним его с двигателем 21124. Приоровский двигатель 21126 мощнее на 8 лошадиных сил двигателя 21124 это обеспечивается за счет того что шатунно поршневая группа у приоры значительно легче и меньше чем на десятошном двигателе. Общая масса шатуна и поршня вместе с поршневыми кольцами и шатунными вкладышами у приоровского двигателя составляет 795 грамм против 1235 грамм на десятом моторе. Тем самым приоровская шатуна поршневая группа легче десятошной на существенные 440 грамм.Масса приоровского шатуна составляет 402 грамма против 701 грамму на десятошном.Масса приоровского поршня 247 грамм против 351 грамм на десятошном.Приоровский поршень имеет фактически плоскую поверхность, это позволило повысить степень сжатия и соответственно мощностные характеристики двигателя. Но за счет того что на поршне имеется совсем незначительные циковки под клапана, то при обрыве ремня грм, гнет клапана.

Масса приоровского поршневого пальца 67 грамм, десятого 93 грамма.Приоровские поршневые компрессионные кольца получили более меньший вес чем десятошные, так же как и маслосъемные.Проировский шатунный вкладыш уже чем десятошный, но за счет того что он значительно толще их вес почти не отличается.Прокладка головки блока цилиндров на десятошном двигателе без асбестовая и имеет толщину 1.15 мм. На приоровском двигателе прокладка металлическая, имеет толщину 0.43 мм.Двигатель 21124 и 21126 имеют различие в газораспределительном механизме.Ремни привода грм отличаются рисунком протектора.На приоре он более округлый, а на десятке имеет более четкие углы, соответственно ремни привода грм не взаимозаменяемы. От сюда следует что шкивы распредвалов, помпа охлаждения, шкив коленчатого вала, и в целом весь механизм грм не взаимозаменяемый.

Приоровский опорный ролик и натяжной не имеют отбортовки для центровки ремня грм, в отличии от десятошного.Так же натяжной ролик приоровского двигателя имеет механизм авто натяжения.

В целом за счет уменьшения массы шатунно поршневой группы, за счет более высокой степени сжатия приоровский двигатель 21126 мощнее десятошного 21124 на 8 лошадиных сил.

portalvaz.ru

Двигатель ВАЗ 21124 16 клапанов: описание, тюнинг, ремонт

Двигатель ВАЗ 21124 16 клапанов появился в 2004 году, путем реконструкции и усовершенствования двигателя 2112 и монтировался на автомобили, производимые концерном АВТОВАЗ, моделей 2111, 2112, 2111.

Обновленный ДВС получил увеличенный литраж — 1.6 л. Увеличенный объем двигателя ваз 21124 достигнут путем увеличения расстояния между осями коренных и шатунных шеек коленчатого вала на 7,3 мм (было — 30,5 мм, стало 37,8 мм). Причем, увеличение объема произошло без изменения диаметра цилиндров, он остался прежним — 82 мм.

Таким образом был достигнут замысел конструкторов — доведение характеристик экологичности до европейского уровня. Рассмотрим его описание более подробно.

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

  • Если привод только на генератор — длина ремня 742 мм.
  • При наличии гидроусилителя руля — 1115 мм.
  • При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

Улучшение коснулось поршней. Их днища выполнены с выемками под клапана глубиной 5.53 мм, чтобы избежать удара клапанов о днище поршня при обрыве ремня ГРМ.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производить обслуживание клапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Тюнинг

Простая прошивка или чип-тюнинг на 124 двигатели, особо технические характеристики не изменит. Для ощутимого увеличения мощности необходимо производить доработку двигателя.

  • Наиболее простой и распространенный тюнинг двигателя 21124— установка спортивных распредвалов, прямоточного резонатора, увеличенного дросселя — таким способом можно поднять мощность до 120 л.с. Немного мощности к этому может добавить установка более легкой поршневой. Это, заодно, снизит расход топлива ваз 21124.
  • Около 150 л.с. может обеспечить доработка головки блока и установка распредвалов с увеличенными фазами раскрытия клапанов.
  • Примерно такой же эффект кажет установка компрессора, он устанавливается на восьмиклапанные моторы и на шестнадцатиклапанные.
  • Стабильную работу двигателя на любых оборотах обеспечивает установка четырех дросселей, по одному на каждый цилиндр. По народному опыту, наиболее подходящий вариант — установка впрыска от ToyotaLevin. Для этого собирается комплект из самих дросселей, переходный коллектор, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива. В связи с тем, что обороты превышают предельные, необходимо установить облегченную поршневую и широкофазные распределительные валы. С такой доработкой мощность двигателя может достигать 200 л.с. Но, такая модернизация резко снижает ресурс мотора, чревата частыми выходами из строя и необходимостью производить серьёзный ремонт ВАЗ 124, из-за того, что движок легко и часто раскручивается до 9 000 об/мин.

Неисправности и ремонт

Наиболее распространенная неисправность, с которой сталкиваются владельцы ВАЗ 2110, это когда троит двигатель 21124.Выражается это в нестабильной работе мотора, перебои в работе, усиленная вибрация, шум и расход бензина. Какие могут быть причины этого неприятного явления и какой предстоит ремонт двигателя ВАЗ 21124.

Если троит двигатель на любом автомобиле ВАЗ 2110, то, во-первых, необходимо выяснить причину, провести диагностику зажигания, системы подачи топлива, газораспределительного механизма, электроники и механической части (поршни и коленвал) и произвести ремонт ВАЗ 124, хоть даже и своими руками.

  • Зажигание — поочередно со свеч снимаются провода. Если при отсоединении провода троение усиливается, значит цилиндр работает. Если троит по-прежнему, значит проблема в нем. В этом случае проверяются свеча и высоковольтный провод. Проще всего поставить новые, и если проблема не решится, то диагностику необходимо продолжить проверкой модуля зажигания. Его также можно попробовать заменить на работающий или тестируется его схема мультиметром.
  • Причиной перебоев может быть топливо плохого качества. В таком случае надо сменить его, а также произвести промывку форсунок.
  • Поршневая и клапанная группы тестируются вместе. Для начала можно отсоединить шланг сапуна. Если из сапуна идет белый дым, значит проблема скрыта в поршнях, а точнее в их кольцах. Если дыма нет, то необходимо замерить компрессию. Пониженная компрессия, обычно, свидетельствует о неисправности клапана. При нормальной компрессии можно попробовать отрегулировать клапана. Сбои работы моторамогут возникать из-за зажатых или наоборот, слишком ослабленных клапанов. Эти случаи грозят опасностью производить самый сложный и дорогостоящий ремонт ВАЗ 21124.
  • Также перебои могут возникать из-за неисправного датчика положения коленвала. Его снимают, пометив его положение, и проверяют сопротивление катушки датчика. В норме, он должен показывать сопротивление 550-750 Ом.

Других особых проблем двигатель 124не вызывает. Ранее была проблема с ударом клапанов о поршень и загибанием клапанов и последующей необходимостью производить ремонт ВАЗ предыдущих модификаций. Но, 124-ый двигатель от этой проблемы избавлен, за счет выемок в днище поршней.

avtodvigateli.com

Двигатели ВАЗ-2112 16 клапанов: характеристики, 124 и 21120?

«Лада» десятого семейства в кузове «хэтчбек» – это модель ВАЗ-2112. Все авто этого семейства выпускались до 2009 года. Гамма двигателей включала в себя четыре варианта. Среди них, кстати, были два 8-клапанника. Дальше мы приводим характеристики 16-клапанных моторов, а двигатели с 8-ю клапанами внимания не заслуживают. График крутящего момента доказывает правильность этих слов. Итак, рассмотрим характеристики двигателей ВАЗ-2112 с четырьмя клапанами на цилиндр.

Два разных 16-клапанника разгоняют авто по-разному. Приводим видео с тест-драйвом.

Графики 16-ти клапанных двигателей — мощность и крутящий момент

Все двигатели «десятых хэтчбеков» по мощности упорядочились так: 21120, 21124, 21114 и 2111. Они развивают 93, 90, 81 и 77 «сил». На графике показано, как мощность зависит от оборотов.

Мощность, кВт

Два первых двигателя, 20-й и 124-й, являются 16-клапанными. Оба относятся к классу Евро-3.

Нормам Евро-4 отвечают моторы 21124 поздних лет выпуска. На них установлен улучшенный катализатор. Блок ЭБУ тоже устанавливался другой, обновлённый.

124 двигатель под капотом «двенашки»

В поршнях двигателей 124-й серии сделаны проточки под клапаны. Проще говоря, ДВС ВАЗ-21120 – втыковый (гнёт клапана в результате обрыва ремня ГРМ, потребуется замена клапанов, а дальше как повезёт), а 21124 – не втыковый (не гнёт клапана). Оценим крутящий момент.

Момент сил, Н*м

Интереснее всего здесь выглядит мотор ВАЗ-21120. По «тяге на низах» он мало уступает 8-клапанникам.

Формальные характеристики

Приводим характеристики двух разных моторов:

  • Модель ДВС: 21120/21124;
  • Рабочий объём: 1,488/1,596 л;
  • Степень сжатия: 10,5/10,3;
  • Мощность: 93/90 л.с.;
  • Обороты номинальной мощности: 5600/5000 об/мин;
  • Наибольший крутящий момент: 140/131 Н*м;
  • Рекомендуемое топливо: АИ-95/АИ-95;
  • Экология: Евро-3/Евро-4 или Евро-3.

Чем степень сжатия ниже, тем более «всеядным» будет двигатель по отношению к топливу.

Некоторые выводы

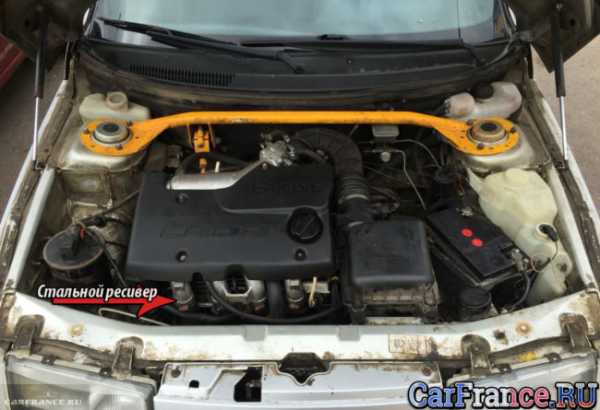

Стальной ресивер выглядит мощно и красиво

Все двигатели хэтчбеков ВАЗ-2112 по характеристикам отличаются, и отличия – существенны. Кажется, лучшим вариантом будет 16-клапанный 1,5-литровый мотор. Но у двигателя 21124 (1,6) есть свои преимущества:

  • Номинальная мощность достигается при 5000 об/мин, а не при 5600;
  • Обрыв ремня ГРМ не приводит к загибанию клапанов и их замене;
  • Допустимо использовать 92-й бензин.

Любой мотор 21124 допускает переделку под Евро-4 либо соответствует этим нормам сразу.


Автомобиль редакции

Внешний вид двигателя объёмом 1,5 л внушает уважение. Но если вспомнить о загибании клапанов, выбор становится сделать трудно. Стальной ресивер и красивый график – это ещё не всё.

Разные нюансы

Мотор 21124 – более современный, чем его собрат. На нём установлены свечи с индивидуальными катушками. Опытные мастера знают и о возможностях тюнинга характерных для мотора 21120 (например, установка турбины). В защиту последнего можно сказать следующее: ресурс двух рассматриваемых двигателей – примерно одинаков. После первых 120-ти тысяч 20-й мотор заслуживает оценку «4,5 из 5-ти».

На вторичном рынке двигатели ВАЗ-21120 и 21126 (Приора) ценятся почти одинаково. А вот агрегат ВАЗ-21124 находится в дефиците. Делайте выводы.

16-клапанные моторы ВАЗ: сравнение на видео

carfrance.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
