КАРБЮРАТОР НИВЫ: НАСТРАИВАЕМ И РЕМОНТИРУЕМ САМОСТОЯТЕЛЬНО

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.

Элементы устройства карбюратора на моделях Нивы

Отечественный внедорожник

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

«Солекс» и «Озон»

На модель ВАЗ 2121 Нива можно поставить карбюратор типа «Озон» с серийным обозначением 2107-110-7010-10 или 2107-110-7010-20. Они отличаются друг от друга тем, что первый вариант имеет прерыватель старого образца, не имеет вакуумкорректора. Второй же карбюратор не обладает микропереключателем от экономайзера, который влияет на экологичность выбросов и оказывает некоторое влияние на расход топлива.

Вот эта деталь автомобиля

На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

Кроме того, проблемы возникают у тех «нивоводов», которые не меняют своевременно топливный или воздушный фильтр, а также не уделяют внимание надлежащей очистке карбюратора от выбросов масляной копоти через систему вентиляции.

Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

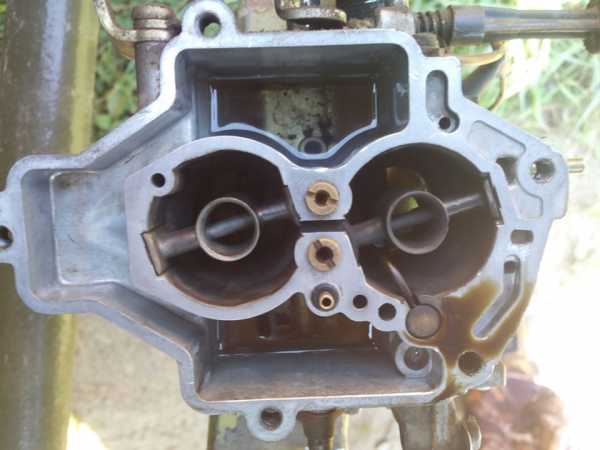

Поплавковый механизм на машине Нива 2121 корректируется в части положения поплавков относительно друг друга и относительно стен поплавковой камеры. Кроме того, может потребоваться регулировка механизмов в положении открытого и закрытого игольчатого клапана. Чтобы не нарушать хорошую регулировку, автовладельцу нужно аккуратно обращаться с крышкой карбюратора при снятии, следить за уровнем изношенности запорного конуса от иглы (ее седла и язычка), а также оси кронштейна крепления.

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

  1. С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
  2. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
  3. Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
  4. После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Принцип питания карбюраторного двигателя

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков. К подобной ситуации приводит разрыв диафрагмы, разрушение уплотнительного кольца из резины на держателе от распылителя или разрушение нижней части клапана.

www.vazzz.ru

Электросхема с описанием ВАЗ 2121 Нива карбюратор

1 – передние фонари;
2 – боковые указатели поворота;
3 – электродвигатель омывателя фар*;
4 – регулятор напряжения;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – аккумуляторная батарея;
7 – стартер;
8 – генератор;
9 – фары;
10 – моторедукторы очистителей фар*;
11 – звуковые сигналы;
12 – свечи зажигания;
13 – электромагнитный клапан карбюратора;
14 – катушка зажигания;
15 – моторедуктор очистителя ветрового стекла;
16 – датчик указателя температуры охлаждающей жидкости;
17 – распределитель зажигания;
18 – электродвигатель омывателя ветрового стекла;
19 – датчик указателя давления масла;
20 – датчик контрольной лампы давления масла;
21 – датчик контрольной лампы уровня тормозной жидкости;
22 – штепсельная розетка для переносной лампы;
23 – реле включения очистителей и омывателя фар*;
24 – реле включения ближнего света фар;
25 – реле включения дальнего света фар;
26 – реле-прерыватель очистителя ветрового стекла;
27 – дополнительный блок предохранителей;
28 – основной блок предохранителей;
29 – добавочный резистор электродвигателя отопителя;
30 – выключатель света заднего хода;
31 – выключатель стоп-сигнала;
32 – электродвигатель отопителя;
33 – реле-прерыватель аварийной сигнализации и указателей поворота;

34 – выключатель контрольной лампы стояночного тормоза;
35 – выключатель аварийной сигнализации**;
36 – прикуриватель;
37 – выключатель очистителей и омывателя фар*;
38 – переключатель электродвигателя отопителя;
39 – выключатель наружного освещения;
40 – трехрычажный переключатель;
41 – выключатель зажигания;
42 – выключатель освещения приборов;
43 – выключатели плафонов, расположенные в стойках дверей;
44 – плафоны освещения салона;
45 – указатель давления масла с контрольной лампой недостаточного давления;
46 – указатель уровня топлива с контрольной лампой резерва;
47 – тахометр;
48 – контрольная лампа стояночного тормоза;
49 – контрольная лампа заряда аккумуляторной батареи;
50 – контрольная лампа воздушной заслонки карбюратора;
51 – контрольная лампа габаритного света;
52 – контрольная лампа указателей поворота;
53 – контрольная лампа дальнего света фар;
54 – спидометр;
55 – выключатель контрольной лампы воздушной заслонки карбюратора;
56 – реле-прерыватель контрольной лампы стояночного тормоза;
57 – указатель температуры охлаждающей жидкости;
58 – контрольная лампа уровня тормозной жидкости;
59 – контрольная лампа блокировки дифференциала;
60 – выключатель контрольной лампы блокировки дифференциала;
61 – задние фонари;
62 – фонари освещения номерного знака;
63 – датчик указателя уровня и резерва топлива.

Порядок условной нумерации штекеров в колодках:

а – очистителей ветрового стекла и фар, реле-прерывателя очистителя ветрового стекла;
б – реле-прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя;
г – выключателя аварийной сигнализации.

* Устанавливались на части выпускаемых автомобилей;
** на автомобилях выпуска 90-х годов в связи с установкой реле-прерывателей 33 без пятого вывода, отсутствует коричневый провод, соединявший выключатель 35 с реле-прерывателем 33.

Электросхема для ВАЗ 2121


Щёлкните для открытия в полном размере

1 – передние фонари;
2 – боковые указатели поворота;
3 – электродвигатель омывателя фар*;
4 – регулятор напряжения;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – Аккумулятор;
7 – стартер;
8 – генератор;
9 – фары;
10 – моторедукторы очистителей фар*;
11 – звуковые сигналы;
12 – свечи зажигания;
13 – электромагнитный клапан карбюратора;
14 – катушка зажигания;
15 – моторедуктор очистителя ветрового стекла;
16 – датчик указателя температуры охлаждающей жидкости;
17 – распределитель зажигания;
18 – электродвигатель омывателя ветрового стекла;
19 – датчик указателя давления масла;
20 – датчик контрольной лампы давления масла;
21 – датчик контрольной лампы уровня тормозной жидкости;
22 – штепсельная розетка для переносной лампы;
23 – реле включения очистителей и омывателя фар*;
24 – реле включения ближнего света фар;
25 – реле включения дальнего света фар;
26 – реле-прерыватель очистителя ветрового стекла;
27 – дополнительный блок предохранителей;
28 – основной блок предохранителей;
29 – добавочный резистор электродвигателя отопителя;
30 – выключатель света заднего хода;
31 – выключатель стоп-сигнала;
32 – электродвигатель отопителя;
33 – реле-прерыватель аварийной сигнализации и указателей поворота;

34 – выключатель контрольной лампы стояночного тормоза;
35 – выключатель аварийной сигнализации**;
36 – прикуриватель;
37 – выключатель очистителей и омывателя фар*;
38 – переключатель электродвигателя отопителя;
39 – выключатель наружного освещения;
40 – трехрычажный переключатель;
41 – выключатель зажигания;
42 – выключатель освещения приборов;
43 – выключатели плафонов, расположенные в стойках дверей;
44 – плафоны освещения салона;
45 – указатель давления масла с контрольной лампой недостаточного давления;
46 – указатель уровня топлива с контрольной лампой резерва;
47 – тахометр;
48 – контрольная лампа стояночного тормоза;
49 – контрольная лампа заряда аккумуляторной батареи;
50 – контрольная лампа воздушной заслонки карбюратора;
51 – контрольная лампа габаритного света;
52 – контрольная лампа указателей поворота;
53 – контрольная лампа дальнего света фар;
54 – спидометр;
55 – выключатель контрольной лампы воздушной заслонки карбюратора;
56 – реле-прерыватель контрольной лампы стояночного тормоза;
57 – указатель температуры охлаждающей жидкости;
58 – контрольная лампа уровня тормозной жидкости;
59 – контрольная лампа блокировки дифференциала;
60 – выключатель контрольной лампы блокировки дифференциала;
61 – задние фонари;
62 – фонари освещения номерного знака;
63 – датчик указателя уровня и резерва топлива.

Порядок условной нумерации штекеров в колодках:

а – очистителей ветрового стекла и фар, реле-прерывателя очистителя ветрового стекла;
б – реле-прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя;
г – выключателя аварийной сигнализации.

* Устанавливались на части выпускаемых автомобилей;
** на автомобилях выпуска 90-х годов в связи с установкой реле-прерывателей 33 без пятого вывода, отсутствует коричневый провод, соединявший выключатель 35 с реле-прерывателем 33.

Ваз 2121 нива карбюратор электросхема

ЭЛЕКТРОСХЕМА НИВА — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ

Электросхема Нива 21213

1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла. 4. Электродвигатель омывателя фар*. 5. Коммутатор. 6. Аккумуляторная батарея. 7. Стартер Нива. 8. Генератор. 9. Фары нива. 10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора. 14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла. 17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы. 22. Датчик сигнализатора недостаточного уровня тормозной жидкости. 23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света. 25. Реле включения элемента обогрева заднего стекла. 26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар. 28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота. 32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя. 34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Основной блок предохранителей. 37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала. 40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель. 43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света. 48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона. 50. Прикуриватель. 51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала. 54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива. 56. Комбинация приборов. 57. Электродвигатель омывателя заднего стекла. 58. Задние фонари. 59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла. 62. Фонари освещения номерного знака. 63. Моторедуктор очистителя заднего стекла.

Электросхема автомобиля Нива 2121

1 — боковые указатели поворота; 2 — передние фонари; 3 — фары; 4 — электродвигатели очистителей фар; 5 — звуковые сигналы Нива; 6 — реле включения очистителей и омывателя фар; 7 — реле включения ближнего света фар; 8 — реле включения дальнего света фар; 9 — электродвигатель омывателя ветрового стекла; 10 — датчик недостаточного уровня тормозной жидкости; 11 — штепсельная розетка переносной лампы; 12 — датчик контрольной лампы давления масла; 13 — датчик указателя давления масла; 14 — датчик указателя температуры охлаждающей жидкости; 15 — распределитель зажигания; 16 — свечи зажигания; 17 — электродвигатель стеклоочистителя; 18 — катушка зажигания; 19 — генератор; 20 — запорный клапан карбюратора; 21 — стартер; 22 — электродвигатель омывателя фар; 23 — регулятор напряжения; 24 — реле контрольной лампы заряда аккумуляторной батареи; 25 — аккумуляторная батарея; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — выключатель контрольной лампы стояночного тормоза; 30 — выключатель контрольной лампы блокировки дифференциала; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы воздушной заслонки карбюратора; 33 — выключатель стоп-сигнала; 34 — электродвигатель отопителя; 35 — реле-прерыватель указателей поворота и аварийной сигнализации; 36 — дополнительный резистор электродвигателя отопителя; 37 — выключатель освещения приборов; 38 — переключатель света фар; 39 — переключатель указателей поворота; 40 — выключатель звуковых сигналов; 41 — переключатель стеклоочистителя; 42 — выключатель омывателя ветрового стекла; 43 — выключатель зажигания; 44 — выключатель наружного освещения; 45 — переключатель отопителя; 46 — выключатель очистителей и омывателя фар; 47 — прикуриватель; 41 — выключатель аварийной сигнализации; 49 — выключатели плафонов, расположенные в стойках дверей; 50 — указатель давления масла с контрольной лампой недостаточного давления; 51 — указатель уровня топлива с контрольной лампой резерва топлива; 52 — тахометр Нива; 53 — контрольная лампа стояночного тормоза; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа воздушной заслонки карбюратора; 56 — спидометр; 57 — контрольная лампа наружного освещения; 58 — контрольная лампа указателей поворота; 59 — контрольная лампа дальнего света фар; 60 — реле-прерыватель контрольной лампы стояночного тормоза; 61 — контрольная лампа уровня тормозной жидкости; 62 — контрольная лампа блокировки дифференциала; 63 — указатель температуры охлаждающей жидкости; 64 — плафоны ваз 2121; 65 — датчик указателя уровня и резерва топлива; 66 — задние фонари; 67 — фонари освещения номерного знака.

Электросхема соединений жгута автомобиля Нива

РЕМОНТ АВТОЭЛЕКТРОНИКИ ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ

ВАЗ-2121. Электросхема

Щёлкните для открытия в полном размере

1 – передние фонари;
2 – боковые указатели поворота;
3 – электродвигатель омывателя фар*;
4 – регулятор напряжения;
5 – реле контрольной лампы заряда аккумуляторной батареи;
6 – Аккумулятор;
7 – стартер;
8 – генератор;
9 – фары;
10 – моторедукторы очистителей фар*;
11 – звуковые сигналы;
12 – свечи зажигания;
13 – электромагнитный клапан карбюратора;
14 – катушка зажигания;
15 – моторедуктор очистителя ветрового стекла;
16 – датчик указателя температуры охлаждающей жидкости;
17 – распределитель зажигания;
18 – электродвигатель омывателя ветрового стекла;
19 – датчик указателя давления масла;
20 – датчик контрольной лампы давления масла;
21 – датчик контрольной лампы уровня тормозной жидкости;
22 – штепсельная розетка для переносной лампы;
23 – реле включения очистителей и омывателя фар*;
24 – реле включения ближнего света фар;
25 – реле включения дальнего света фар;
26 – реле-прерыватель очистителя ветрового стекла;
27 – дополнительный блок предохранителей;
28 – основной блок предохранителей;
29 – добавочный резистор электродвигателя отопителя;
30 – выключатель света заднего хода;
31 – выключатель стоп-сигнала;
32 – электродвигатель отопителя;
33 – реле-прерыватель аварийной сигнализации и указателей поворота;

34 – выключатель контрольной лампы стояночного тормоза;
35 – выключатель аварийной сигнализации**;
36 – прикуриватель;
37 – выключатель очистителей и омывателя фар*;
38 – переключатель электродвигателя отопителя;
39 – выключатель наружного освещения;
40 – трехрычажный переключатель;
41 – выключатель зажигания;
42 – выключатель освещения приборов;
43 – выключатели плафонов, расположенные в стойках дверей;
44 – плафоны освещения салона;
45 – указатель давления масла с контрольной лампой недостаточного давления;
46 – указатель уровня топлива с контрольной лампой резерва;
47 – тахометр;
48 – контрольная лампа стояночного тормоза;
49 – контрольная лампа заряда аккумуляторной батареи;
50 – контрольная лампа воздушной заслонки карбюратора;
51 – контрольная лампа габаритного света;
52 – контрольная лампа указателей поворота;
53 – контрольная лампа дальнего света фар;
54 – спидометр;
55 – выключатель контрольной лампы воздушной заслонки карбюратора;
56 – реле-прерыватель контрольной лампы стояночного тормоза;
57 – указатель температуры охлаждающей жидкости;
58 – контрольная лампа уровня тормозной жидкости;
59 – контрольная лампа блокировки дифференциала;
60 – выключатель контрольной лампы блокировки дифференциала;
61 – задние фонари;
62 – фонари освещения номерного знака;
63 – датчик указателя уровня и резерва топлива.

Порядок условной нумерации штекеров в колодках:

а – очистителей ветрового стекла и фар, реле-прерывателя очистителя ветрового стекла;
б – реле-прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя;
г – выключателя аварийной сигнализации.

* Устанавливались на части выпускаемых автомобилей;
** на автомобилях выпуска 90-х годов в связи с установкой реле-прерывателей 33 без пятого вывода, отсутствует коричневый провод, соединявший выключатель 35 с реле-прерывателем 33.

Электросхема с описанием ВАЗ 2121 Нива карбюратор

Электросхема Нива 21213


1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла. 4. Электродвигатель омывателя фар*. 5. Коммутатор. 6. Аккумуляторная батарея. 7. Стартер Нива. 8. Генератор. 9. Фары нива. 10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора. 14. Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла. 17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21. Штепсельная розетка переносной лампы. 22. Датчик сигнализатора недостаточного уровня тормозной жидкости. 23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света. 25. Реле включения элемента обогрева заднего стекла. 26. Реле включения очистителей и омывателя фар*.27. Реле включения ближнего света фар. 28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота. 32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя. 34. Лампы подсветки рычагов управления отопителем.35. Выключатель ламп наружного освещения.36. Основной блок предохранителей. 37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала. 40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель. 43. Выключатель аварийной сигнализации.44. Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света. 48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона. 50. Прикуриватель. 51. Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала. 54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива. 56. Комбинация приборов. 57. Электродвигатель омывателя заднего стекла. 58. Задние фонари. 59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла. 62. Фонари освещения номерного знака. 63. Моторедуктор очистителя заднего стекла.

Электросхема автомобиля Нива 2121


1 — боковые указатели поворота; 2 — передние фонари; 3 — фары; 4 — электродвигатели очистителей фар; 5 — звуковые сигналы Нива; 6 — реле включения очистителей и омывателя фар; 7 — реле включения ближнего света фар; 8 — реле включения дальнего света фар; 9 — электродвигатель омывателя ветрового стекла; 10 — датчик недостаточного уровня тормозной жидкости; 11 — штепсельная розетка переносной лампы; 12 — датчик контрольной лампы давления масла; 13 — датчик указателя давления масла; 14 — датчик указателя температуры охлаждающей жидкости; 15 — распределитель зажигания; 16 — свечи зажигания; 17 — электродвигатель стеклоочистителя; 18 — катушка зажигания; 19 — генератор; 20 — запорный клапан карбюратора; 21 — стартер; 22 — электродвигатель омывателя фар; 23 — регулятор напряжения; 24 — реле контрольной лампы заряда аккумуляторной батареи; 25 — аккумуляторная батарея; 26 — реле стеклоочистителя; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — выключатель контрольной лампы стояночного тормоза; 30 — выключатель контрольной лампы блокировки дифференциала; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы воздушной заслонки карбюратора; 33 — выключатель стоп-сигнала; 34 — электродвигатель отопителя; 35 — реле-прерыватель указателей поворота и аварийной сигнализации; 36 — дополнительный резистор электродвигателя отопителя; 37 — выключатель освещения приборов; 38 — переключатель света фар; 39 — переключатель указателей поворота; 40 — выключатель звуковых сигналов; 41 — переключатель стеклоочистителя; 42 — выключатель омывателя ветрового стекла; 43 — выключатель зажигания; 44 — выключатель наружного освещения; 45 — переключатель отопителя; 46 — выключатель очистителей и омывателя фар; 47 — прикуриватель; 41 — выключатель аварийной сигнализации; 49 — выключатели плафонов, расположенные в стойках дверей; 50 — указатель давления масла с контрольной лампой недостаточного давления; 51 — указатель уровня топлива с контрольной лампой резерва топлива; 52 — тахометр Нива; 53 — контрольная лампа стояночного тормоза; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа воздушной заслонки карбюратора; 56 — спидометр; 57 — контрольная лампа наружного освещения; 58 — контрольная лампа указателей поворота; 59 — контрольная лампа дальнего света фар; 60 — реле-прерыватель контрольной лампы стояночного тормоза; 61 — контрольная лампа уровня тормозной жидкости; 62 — контрольная лампа блокировки дифференциала; 63 — указатель температуры охлаждающей жидкости; 64 — плафоны ваз 2121; 65 — датчик указателя уровня и резерва топлива; 66 — задние фонари; 67 — фонари освещения номерного знака.

Электросхема соединений жгута автомобиля Нива

»

Отличная статья 0

the-avto.ru

Устройство карбюратора Нива 2121-2131

Устройство и работа карбюратора.

Ремонт карбюратора, этапы сборки и разборки деталей карбюратора ваз 2121, инструкции по ремонту и замене клапана.

Эксплуатация и обслуживание системы впрыска топлива, зажигания, выпуска отработавших газов нива 2121. Инжекторный и карбюраторный двигатель. Нива 2131 система питания устройство.

  • I – первая камера;
  • II – вторая камера;
  • 1 – рычаг привода ускорительного насоса;
  • 2 – регулировочный винт пускового устройства;
  • 3 – диафрагма пускового устройства;
  • 4 – воздушный канал пускового устройства;
  • 5 – электромагнитный запорный клапан;
  • 6 – топливный жиклер холостого хода;
  • 7 – главный воздушный жиклер первой камеры;
  • 8 – воздушный жиклер холостого хода;
  • 9 – воздушная заслонка;
  • 10 – распылитель главной дозирующей системы первой камеры;
  • 11 – распылитель ускорительного насоса;
  • 12 – распылитель главной дозирующей системы второй камеры;
  • 13 – распылитель эконостата;
  • 14 – главный воздушный жиклер второй камеры;
  • 15 – воздушный жиклер переходной системы второй камеры;
  • 16 – канал балансировки поплавковой камеры;
  • 17 – поплавковая камера;
  • 18 – игольчатый клапан;
  • 19 – калиброванное отверстие перепуска топлива в бак;
  • 20 – топливный фильтр карбюратора;
  • 21 – штуцер подачи топлива;
  • 22 – диафрагма экономайзера мощностных режимов;
  • 23 – топливный жиклер экономайзера мощностных режимов;
  • 24 – шариковый клапан экономайзера мощностных режимов;
  • 25 – поплавок;
  • 26 – топливный жиклер эконостата с трубкой;
  • 27 – топливный жиклер переходной системы второй камеры с трубкой;
  • 28 – эмульсионная трубка второй камеры;
  • 29 – главный топливный жиклер второй камеры;
  • 30 – выходное отверстие переходной системы второй камеры;
  • 31, 33 – дроссельные заслонки;
  • 32 – щель переходной системы первой камеры;
  • 34 – выходное отверстие системы холостого хода;
  • 35 – блок подогрева карбюратора;
  • 36 – регулировочный винт состава (качества) смеси холостого хода;
  • 37 – штуцер вентиляции картера двигателя;
  • 38 – штуцер для подачи разрежения к вакуумному регулятору зажигания;
  • 39 – штуцеры отбора разрежения для системы рециркуляции;
  • 40 – главный топливный жиклер первой камеры;
  • 41 – эмульсионная трубка первой камеры;
  • 42 – шариковый клапан ускорительного насоса;
  • 43 – диафрагма ускорительного насоса.

Для приготовления топливовоздушной смеси необходимого состава (в зависимости от режима работы двигателя) служит карбюратор нива 2131 21073-1107010 – эмульсионного типа, двухкамерный, с падающим потоком, с последовательным принудительным открытием дроссельных заслонок. Привод дроссельных заслонок – механический, рычажный. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов, подогрев зоны дроссельной заслонки первой камеры, пусковое устройство с механическим приводом, электромагнитный запорный клапан холостого хода. Для пуска холодного двигателя над первой камерой установлена воздушная заслонка с механическим тросовым приводом и вакуумным пусковым устройством.

Топливо подается в поплавковую камеру карбюратора нива 2121 через сетчатый фильтр, установленный за впускным штуцером. Поплавковая камера – двухсекционная (такая конструкция уменьшает влияние колебаний уровня топлива на работу двигателя при поворотах и кренах ). Заданный уровень топлива в ней поддерживается игольчатым клапаном. Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы, где смешивается с воздухом, проходящим через калиброванные отверстия в верхней части эмульсионных трубок (главные воздушные жиклеры). Затем через распылители топливовоздушная эмульсия попадает в малые и большие диффузоры карбюратора ваз 2131.

  • Система холостого хода

отбирает топливо из эмульсионного колодца после главного топливного жиклера первой камеры ваз 2131. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным запорным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из расширяющейся части диффузора (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается под дроссельную заслонку через отверстие, перекрываемое винтом качества. Винт количества (числа оборотов) регулирует открытие дроссельной заслонки первой камеры на холостом ходу.

При частичном открытии дроссельной заслонки первой камеры (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеру через вертикальную щель, находящуюся на уровне дроссельной заслонки в закрытом положении; при частичном открытии дроссельной заслонки второй камеры – через отверстие, находящееся чуть выше дроссельной заслонки второй камеры в закрытом положении.


мощностных режимов включается в работу при значительном открытии дроссельных заслонок нива 2131. Топливо забирается из поплавковой камеры через шариковый клапан. Пока диафрагма экономайзера удерживается разрежением во впускном коллекторе, клапан закрыт. Когда дроссельные заслонки открываются, разрежение за ними падает, и толкатель, приклепанный к диафрагме, освобождает клапан. При этом топливо поступает через жиклер экономайзера в эмульсионный колодец в обход главного топливного жиклера, обогащая смесь.


обеспечивает дополнительное поступление топлива непосредственно из поплавковой камеры (через жиклер эконостата и систему трубок) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

  • Ускорительный насос

диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через профильный кулачок. При открытии дроссельной заслонки кулачок воздействует на рычаг, который, в свою очередь, воздействует на диафрагму.

Порция топлива через распылитель впрыскивается в первую камеру карбюратора, обогащая горючую смесь на режимах разгона. Насос снабжен двумя шариковыми клапанами: обратный клапан расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса; он открывается при ее заполнении топливом (педаль «газа» отпущена, и возвратная пружина отводит диафрагму назад) и закрывается при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Производительность насоса определяется профилем кулачка.

  • Пусковое устройство

служит для обогащения топливовоздушной смеси при запуске холодного двигателя нива 2121. Оно управляется с места водителя рукояткой «подсоса», через трос. При вытягивании рукоятки до упора трехплечий рычаг управления воздушной заслонкой, поворачиваясь на оси, профильным вырезом воздействует на рычаг воздушной заслонки, закрывая ее. При этом наружным профилем (в нижней части) он воздействует на рычаг управления дроссельной заслонкой первой камеры, приоткрывая ее на пусковой зазор С (его величина регулируется винтом на рычаге).

После начала работы двигателя ваз 2121 разрежение во впускном коллекторе возрастает и передается в полость пускового устройства. Под действием разрежения диафрагма пускового устройства, преодолевая сопротивление возвратной пружины, через шток приоткрывает воздушную заслонку на пусковой зазор В (его величина регулируется винтом на крышке пускового устройства). При утапливании рукоятки управления воздушной заслонкой зазоры С и В уменьшаются, их величина при частично утопленной рукоятке зависит от профилей трехплечего рычага (его выреза и наружного профиля) и регулировке не подлежит. Если вытянута рукоятка управления воздушной заслонкой, то при нажатии на педаль «газа» будет открываться только дроссельная заслонка первой камеры, так как дроссельная заслонка второй камеры при этом блокируется специальным рычагом, установленным на рычаге привода дроссельных заслонок. Это предотвращает рывки и провалы при движении с непрогретым двигателем (при вытянутой рукоятке управления воздушной заслонкой).


принудительного холостого хода состоит из концевого выключателя, электромагнитного запорного клапана и блока управления. Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) – закрытое. Он открывается при нажатии педали «газа», а также при числе оборотов коленчатого вала 1900 мин –1 и ниже. Клапан закрывается, если педаль «газа» отпущена (концевой выключатель замкнут на массу) и обороты двигателя превышают 2100 мин -1 , а также при выключении зажигания, что предотвращает работу двигателя при выключенном зажигании (дизелинг).

Приготовленная в карбюраторе смесь попадает в цилиндры нива 2121 двигателя через впускной коллектор. Он отлит из алюминиевого сплава и крепится к двигателю на шпильках через термостойкие прокладки.

  • Тарировочные данные карбюратора




























Параметры

Первая камера

Вторая камера

Диаметр смесительной камеры, мм

32

32

Диаметр диффузора, мм

24

24

Маркировка распылителя

7

6

Главная дозирующая система:

  • маркировка топливного жиклера

107,5

117,5

  • маркировка воздушного жиклера

150

135

Тип эмульсионной трубки

ZD

ZC

Система холостого хода первой камеры и переходная система второй камеры:

  • маркировка топливного жиклера

39

70

  • маркировка воздушного жиклера

140

140

Эконостат:

условный расход топливного жиклера

70

Экономайзер мощностных режимов:

  • маркировка топливного жиклера

40

  • усилие сжатия пружины при длине 9,5 мм, Н

1,5±10%

Ускорительный насос:

  • маркировка распылителя

45

  • подача топлива за 10 циклов, см 3

14

  • маркировка кулачка

4

Пусковые зазоры:

  • воздушной заслонки (зазор В), мм

3,0

  • дроссельной заслонки (зазор С), мм

1,1

Диаметр отверстия для вакуумного корректора, мм

1,2

Диаметр отверстия игольчатого клапана, мм

1,8

Диаметр отверстия перепуска топлива в бак, мм

0,70

Диаметр отверстия вентиляции картера двигателя, мм

1,5

vazclub.com

Какой карбюратор лучше поставить на ВАЗ 2121?

Дела карбюраторные на Ниве (2121 и 21213) всегда выделялись в особую касту. Любой автолюбитель, который выбрал для себя отечественный автомобиль, по собственному ли желанию или без него, но становится сведущим автомехаником.

Запчасти на ВАЗ 2121 (Нива) сегодня без особого труда можно обнаружить в Интернете. Доступная стоимость и постоянное наличие любых запасных частей позволяет приобрести ремкомлект в любое время суток.

Различные виды карбюраторов



Если мы говорим о Ниве, то существует всего два варианта карбюраторов, которые могут быть установлены в принципе на этот автомобиль:

Главное их отличие заключается в том, что Озон не располагает вакуумкорректором. Между тем, в Солексе нет экономайзера, что сказывается на расходе топлива в отрицательную сторону.

К слову сказать, второй тип карбюраторов значительно привередливее первого. Связано это с тем, что отверстия для забора топлива находятся на дне поплавковых камер. При этом они забиваются не только из-за использования некачественного топлива (с большим количеством примесей), но и из-за несвоевременной очистки топливного и воздушного фильтров.

Другими словами, в 90% случаев вина за забитый карбюратор ложиться на владельца автомобиля.

Когда карбюратору необходим ремонт?



Этот момент невозможно упустить в принципе. Если карбюратор на Ниве работает некорректно, то даже на холостом ходу двигатель не сможет работать корректным образом.

Однако использование винтов количества и качества вряд ли позволят избавиться от проблемы. Она в большинстве случаев кроется значительно глубже. Весьма вероятно, что системы поплавков перестали работать должным образом.

Также причина может находиться в вакуумном экономайзере для мощностных режимов двигателя.

Если попытаться тронутся с вышеозначенными проблемами в карбюраторе, то автомобиль начнётся дёргаться и раскачиваться. Неудивительно, ведь топливная смесь, которая поступает непосредственно в камеру сгорания приготовлена некорректно.

В большинстве случаев она переобогащена. Во время диагностики обязательно следует оценить уровень засоренности жиклёров.

Смотрите также:

Наиль Порошин расскажет о том, какой карбюратор лучшим образом подходит для Нивы:

Твитнуть

Читайте также:

auto-zapchasti.com.ua

Карбюратор диагностика деталей своими силами Нива 2121-2131

НИВА / 2121, 2131 / ремонт / двигатель / карбюратор

Карбюратор

.
Ремонт карбюратора, этапы сборки и разборки деталей карбюратора ваз 2121, инструкции по ремонту и замене клапана.

Эксплуатация и обслуживание системы впрыска топлива, зажигания, выпуска отработавших газов нива 2121. Инжекторный и карбюраторный двигатель. Нива 2131 система питания устройство.

Карбюратор диагностика деталей своими силами Нива 2121-2131

  • I – первая камера;
  • II – вторая камера;
  • 1 – рычаг привода ускорительного насоса;
  • 2 – регулировочный винт пускового устройства;
  • 3 – диафрагма пускового устройства;
  • 4 – воздушный канал пускового устройства;

Выполняется при замене карбюратора нива 2121, а также при износе или замене деталей привода.
При полностью нажатой педали «газа» дроссельные заслонки ваз 2121 должны быть полностью открыты, а при отпущенной – закрыты.
Если это не так, отсоединяем

Производится при замене игольчатого клапана, поплавка (см. также Диагностика неисправностей двигателя и его систем).
Снимаем крышку карбюратора.

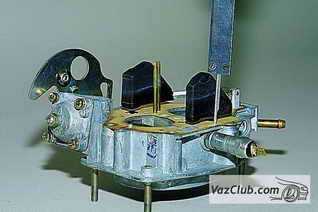

Положив крышку карбюратора ваз 2121 горизонтально поплавками вверх, измеряем штангенциркулем

  • Пусковое устройство карбюратора
  • 1 – диафрагма;
  • 2 – регулировочный винт;
  • 3 – шток диафрагмы;
  • 4 – рычаг управления воздушной заслонкой;
  • 4.1 – нижний профиль паза рычага 4 для ограничения максимального

Поворачиваем рычаг управления воздушной заслонкой против часовой стрелки до полного закрытия заслонки нива 2121. Затем поворачиваем рычаг управления дроссельными заслонками до полного открытия дроссельной заслонки первой камеры. Дроссельная

При ТО, а также при нарушениях в работе двигателя нива 2121 (см. Диагностика неисправностей двигателя и его систем).
Регулировку выполняем на прогретом двигателе.
Вращая пальцами регулировочный винт количества смеси холостого хода ваз 2121 (из

Большинство операций по разборке карбюратора можно выполнить, не снимая его с ваз 2121. Порядок разборки во многих случаях может быть произвольным. При сборке избегайте перетяжки резьбовых соединений, так как детали карбюратора выполнены из

Снимаем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра).
Демонтируем провод с электромагнитного клапана ваз 2131.
Ключом «на 13» отворачиваем электромагнитный клапан…

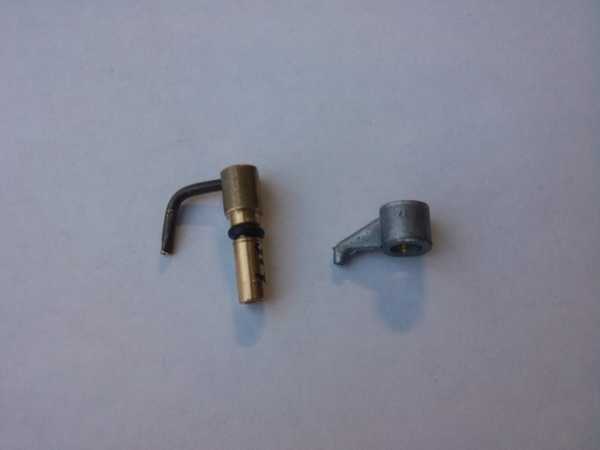

…и вынимаем его вместе с жиклером холостого хода и

Извлекаем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра ваз 2131).
Крестообразной отверткой ослабляем хомут шланга подачи топлива…
…и демонтируем шланг со штуцера.
Ключом «на 13» отворачиваем топливоподводящий…
…и

Демонтируем корпус воздушного фильтра нива 2131 (см. Снятие корпуса воздушного фильтра ваз 2131).

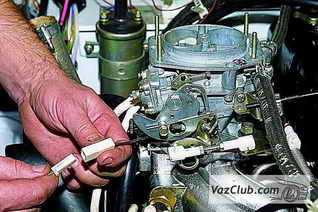

Отсоединяем разъем провода концевого выключателя.
Омметром измеряем сопротивление между контактом провода концевого выключателя ваз 2121 и «массой» .

Для устранения конкретной неисправности, как правило, требуется лишь частичная разборка карбюратора, в этом случае отдельные операции можно пропустить.

  • Снимаем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра).

Через выколотку диаметром 2,5 мм молотком выбиваем ось поплавков.
Демонтируем ось.
Изымаем прокладку крышки. (Осторожно, картон легко расслаивается!)
Ключом «на 11» выворачиваем игольчатый клапан.
Вынимаем игольчатый клапан и уплотнительное

  • Снятие карбюратора необходимо для его полной разборки или регулировки пускового устройства.
  • Снимаем корпус воздушного фильтра (см. Снятие корпуса воздушного фильтра).
  • Отсоединяем провода от электромагнитного клапана и

vazclub.com

Карбюратор НИВА | двигатель НИВА-ВАЗ-2121-21213-21214-2131

Содержание статьи:

  1. Ремонт карбюратора НИВЫ
  2. Установка и тест PRO-Booster карбюратора для НИВЫ
  3. Замена карбюратора на Solex 21083 (инструкция)
  4. Доработка карбюратора ОЗОН
Ремонт карбюратора НИВЫ

Неполадка: вышла из строя нижняя половинка карбюратора.
Один раз я его шлифовал, на этот раз я решил его шлифануть т.к. выгнуло немного опять подошву, начал, и обнаружил что шлифовать уже нечего, пришлось покупать новый, т.к. нигде не смог найти именно 73 солекс или хотя бы половинку нужную от него.
Лежал у меня какой-то, но оказался 83.
А ведь все куплено было для его ревизии, ну да ладно оставим для нового.



Вот здесь на фото отличный игольчатый клапан, хорошие мембраны, другие не использую, прокладки под карбюратор не очень, других не было. Обычно беру из паронита. На лето ставлю такие воздушные фильтры, сняв эту плотную ткань опять можно ездить.

Остальное на видео, практики в съемке видео нет так что сильно не судить.
Объем двигателя у меня 1,8, укладываюсь по расходу от 9,5 до 10,0 литров на сотню, езжу агрессивно, по трассе гоняю до 140.

Электромагнитный клапан на новом карбюраторе оказался не рабочий.

Установка и тест PRO-Booster карбюратора для НИВЫ

Способов «улучшить» карбюраторов много… Так же можно и поменять карбюратор, один на другой, например Озон на Солекс и обратно. Я долго думал, что же такое сделать со свои Солексом, что бы он перестал «мучать мой мозг»… И решил совместить приятное с полезным, а именно купить и испытать «PRO-Booster карбюратор» от компании UPGRADE GARAGE.
С начало пытался найти отзывы про него…но ничего путного не нашел, лишь только описания и вопросы других ВАЗоводов…
И вот я решил, была не бы была, куплю, установлю и протестирую. Всегда можно поставить обратно старый. Возможно, данная запись будет полезна коллегам.

Итак, месяц назад я его установил и откатал уже 2000км
Он построен на базе ОЗОНа, т.е. владельцам Солекса придется кое чего еще докупить (см.ниже).
Самое главное отличие — это как раз форсунка-диффузор «PRO-Booster».

Вот как она описана у производителя:
PRO-Booster имеет двенадцать форсунок, подающих топливную смесь за счет разрежения, создаваемого воздушным потоком внутри карбюратора.
Топливная смесь из эмульсионного канала карбюратора за счет разрежения, создаваемого внутри PRO-Booster, поступает во внутренний кольцевой канал и далее через двенадцать форсунок распыляется во внутреннюю полость PRO-Booster, где смешивается с воздушным потоком, идущим через двенадцать боковых окон. Полученная эмульсия смешивается с воздушным потоком, идущим через центральный канал PRO-Booster, далее, пройдя еще две ступени приготовления, поступает в корпус карбюратора. В результате оптимальной ориентации форсунок относительно эмульсионного канала и воздушных потоков (центрального и боковых) а также многоступенчатой (по сравнению с заводской) схемой приготовления бензовоздушной смеси, происходит автоматическая дозировка подачи топлива в зависимости от разряжения, создаваемого в карбюраторе. Гомогенность смеси близка к газообразной, что по качеству смеси аналогично моновпрыску. Дросселирование, создаваемое PRO-Booster в минимальном сечении главного диффузора карбюратора, на 12% меньше дросселирования, создаваемого заводским малым диффузором, что облегчает наполняемость цилиндров.

«Изюминка» PRO-Booster заключается в эффективном использовании большой разности скоростей воздушных и топливных потоков, а также многоступенчатой пульверизации бензовоздушной смеси, что позволило полностью исключить использование в его конструкции подвижных деталей, обеспечивая надежность и долговечность его работы. Засоряемость PRO-Booster практически исключена, т.к. его минимальные проходные сечения превышают сечения соответствующих жиклеров, что в свою очередь исключает дополнительное обслуживание, что особенно важно особенно в условиях бездорожья и\или спортивной эксплуатации.
В результате более полного сгорания и более точной дозировки бензовоздушной смеси, применение УПГС значительно улучшает эксплуатационные качества Вашего автомобиля!

Данный карбюратор собран на базе Пекаровского.

Итак, что же надо сделать, что бы данный карбюратор установить.
Для начала — снимем старый

и уберем «толстую» прокладку.

Соответственно, надо докупить тонкую (озоновскую) + покороче шпильки
+ клапанную крышку с крепежом для рычага + короткий рычаг

Новый карбюратор собран достойно — все винты подкручены, все затянуто, нареканий нет. Но все равно мы все винты проверили.

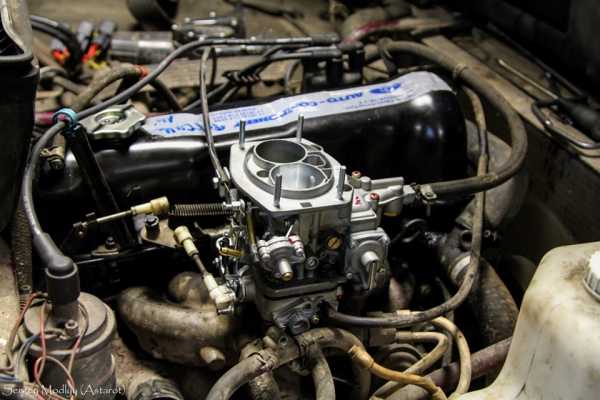

И установили:

Что же я должен получить после данной установки?
Производитель пишет:
Заметно улучшает тяговые характеристики
Увеличивается мощность двигателя
Позволяет экономить топливо
Снижает токсичность
Допускает использование низкокачественного бензина
Не склонен к засоряемости.

По ощущениям, тяговые характеристики улучшились, да, это чувствуется.
Мощность двигателя… — скорость разгона увеличилась, т.е. стала дольше, а максимальная скорость стала меньше. На Солексе я ехал максимально 100км/ч, на данном — 90км/ч…
Экономии топлива не чувствуется, городской режим не дал особо ощутить разницы
Токсичность — ну это и на Солексе регулируется, так что этот показатель для экологов)
Про бензин и засоряемость — заправлялся пару раз на г… заправке, специально для теста — карбюратор, как работал, так и работает, т.е. данное утверждение я подтверждаю! Это действительно так, на Солексе такие «тесты» спокойно не пройдут, приходилось всегда его чистить.

Что я в нем доделаю:
это холостой ход как на Солексе
и поменяю жиклер во второй камере, поставлю побольше)

Мой вердикт — ставить можно!

Замена карбюратора на Solex 21083 (инструкция)

Собрав двигатель, я понял, что старый карбюратор совсем мертвый и не поддается нормальной регулировке.

Решение найдено в инете в полном варианте с отчетом так что кому интересно все подробно читайте.

Solex 21083 установка

1. Чтобы исключить попадание грязи во впускной коллектор и устанавливаемый карбюратор, сперва следует вымыть моторный отсек.

2. Отсоединяем тяги и тросы привода штатного карбюратора «Озон», а также шланги системы подогрева и топливопроводы.

3. Для снятия кожуха троса привода воздушной заслонки с тыльной стороны панели «подсоса» вытаскиваем упругую скобу.

4. Аккуратно очищаем посадочную поверхность на коллекторе, избегая попадания грязи внутрь двигателя.

5. Наносим герметик для исключения подсоса воздуха (в случае наличия на посадочной площадке мелких раковин).

6. Устанавливаем прокладки по бутербродной схеме – тонкая-толстая-тонкая. Толстая прокладка обеспечивает теплоизоляцию.

7. Для удобства монтажа устанавливаем карбюратор без верхней крышки таким образом, чтобы привод дроссельной заслонки был спереди автомобиля.

8. Монтируем кулису тяг привода дроссельной заслонки со стороны крышки головки блока.

9. Чтобы исключить подклинивание заслонки при штатной пружине, на тяги лучше установить старые пластмассовые наконечники с разработанными посадочными гнездами.

10. Протягиваем трос привода воздушной заслонки над крышкой головки цилиндров, подгоняем его по длине, обрезая кожух, и подключаем к карбюратору.

11. Устанавливаем верхнюю крышку карбюратора, используя новую прокладку.

12. Подключаем к тройнику карбюратора шланги системы подогрева (от системы охлаждения) и вакуумного регулятора распределителя зажигания.

13. В топливопровод к фильтру тонкой очистки врезаем тройник и подсоединяем топливный шланг обратки карбюратора.

14. Врезаем в шланг обратки обратный клапан и подсоединяемся к карбюратору.

15. Штатную возвратную пружину цепляем за старую ось кулисы на крышке головки блока.

16. На период обкатки для приработки новых шаровых наконечников тяг привода дроссельной заслонки устанавливаем дополнительную пружину.

17. Подключаем электроклапан ЭПХХ к плюсовому контакту реле света.

18. Устанавливаем корпус воздушного фильтра, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

Примечание

На протяжении 30 лет выпуска «классических» заднеприводных ВАЗов их конструкция, в отличие от внешности, практически не изменилась. Поэтому, автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов. Многих, например, не устраивает работа карбюратора «Озон», который не обеспечивает хорошей разгонной динамики, равномерного ускорения, малого расхода топлива и низкого уровня токсичности. В то же время все это под силу его «младшему брату» «Солексу». Именно поэтому многие заменяют родной карбюратор лицензионным «французом».

Димитровградский автоагрегатный завод (ДААЗ) по лицензии французской фирмы Solex выпускает около десятка модификаций карбюраторов «Солекс» для двигателей с различными рабочими объемами. Эта модель карбюратора изначально создавалась для переднеприводных моделей ВАЗ, так как «Вебер» и «Озон», установленные на поперечно расположенный в моторном отсеке двигатель, в определенных режимах движения (при резких разгонах, в поворотах, на крутых подъемах) переобедняли топливо-воздушную смесь. Происходит это из-за нежелательных перемещений поплавка в поплавковой камере. «Солексы» этого недостатка лишены, поскольку их поплавковая камера двухсекционная, т.е. со спаренными поплавками, которые перемещаются в плоскости, перпендикулярной продольной оси автомобиля (а не параллельно, как у «Озона» и «Вебера»). Кроме «восьмерок» и «девяток», в середине 80-х «Солексы» начали устанавливать и на другие новые переднеприводные модели – «Москвичи» АЗЛК-21412 (с их обычным продольно расположенным двигателем УЗАМ-331.10) и «Таврии» ЗАЗ-1102.

Какой «Солекс» выбрать?

Димитровградские карбюраторы из семейства «Солекс» отличаются друг от друга преимущественно геометрическими параметрами жиклеров, диффузоров, эмульсионных трубок, а также профилем рычага управления пусковой системой. Несмотря на эти различия, любой из карбюраторов может без отрицательных последствий устанавливаться на все модели, для которых они предназначались на этапе создания, – переднеприводные ВАЗ-2108 и -2109, АЗЛК-21412, ЗАЗ-1102. Есть модификации и для «классики» – ВАЗ-2104, -2105, -2107. Из этого следует, что «Солексы» без переделывания крепежа (геометрии постели и расположения шпилек) легко монтируются на любые двигатели заднеприводных «Жигулей». Хотя замечу, что от изначального выбора будет зависеть результат модернизации – характеристики двигателя. В любом случае мотор станет тяговитее и машина будет более ровно разгоняться. Для экономной езды следует выбрать модификацию для «Таврий» – ДААЗ-2181 (для двигателя 1,1 л). Получить высокую разгонную динамику и большую «максималку» можно с ДААЗ-21073 (имеет диффузоры с увеличенным диаметром), созданной для двигателя с рабочим объемом 1,7 л, однако при этом серьезно вырастет расход топлива. «Солексы» 2108 (1,3 л), 21083 (1,5 л), 21051-30 (1,3 л) являются «золотой серединой» – обеспечивают достойную разгонную динамику и уменьшенный, по сравнению с «Озоном», расход топлива.

Можно устанавливать, как новый карбюратор, так и «бэушный». В последнем случае узел следует подвергнуть ревизии – вымыть, почистить, продуть каналы, отполировать диффузоры (с помощью нитки и пасты ГОИ). Желательно также установить новые жиклеры, прокладки и диафрагмы, изготовленные на Димитровградском автоагрегатном заводе (в состав «левых» ремкомплектов часто входят жиклеры с несоответствующими тарировочными размерами). Для эффективной работы диффузора с его деталей с помощью алмазного надфиля желательно удалить все заусеницы и выступы (дефекты литья), которые создают дополнительные завихрения воздуха, ухудшающие наполнение цилиндров свежим зарядом

Важные нюансы

Все карбюраторы «Солекс», кроме модификации 21073, имеют очень тонкие отверстия жиклеров, которые очень чувствительны к любому механическому мусору, попадающемуся в топливе. По этой причине фильтры тонкой очистки следует своевременно менять, а для большей надежности лучше установить фильтр от инжекторных систем питания. Это дороже, однако интервалы между обслуживаниями карбюратора заметно увеличатся (в 2-3 раза).

Если решено установить карбюратор «Солекс», в смету, помимо его стоимости, следует внести расходы (40-50 грн.) на приобретение дополнительных комплектующих (см. фото). Технология установки «Солекса» на ВАЗ-«классику» показана на схеме. Мы приводим самый простой способ модернизации – без подключения ЭПХХ – экономайзера принудительного холостого хода (о нем мы расскажем в одной из следующих публикаций). По утверждению специалистов, система ЭПХХ уменьшает расход топлива на 5-10%, однако часто выходит из строя, поэтому в целом снижает надежность карбюратора. Чтобы электроклапан не перекрывал подачу топлива при отсутствии блока ЭППХ, его пластмассовую иглу можно обрезать либо выдернуть из корпуса. Однако целесообразнее подключить клапан в схему электрооборудования, чтобы он открывал канал холостого хода только при включенном зажигании. Так удастся избежать продолжения работы двигателя после выключения зажигания в случае использования некачественного или низкоэтилированного бензина – источника детонации, перегрева и калильного зажигания.

При установке карбюратора от переднеприводных модификаций ВАЗ, имеющих топливопровод-обратку, штуцер возврата топлива можно заглушить пробкой или подключить через обратный клапан в цепь топливоподачи к фильтру тонкой очистки. Следуя советам специалистов, мы выбрали второй способ модернизации, который позволяет исключить перегрузку клапанного механизма карбюратора и нарушения в его работе.

Чтобы получить максимальную пользу от замены этого основного элемента системы питания, есть смысл модернизировать и систему зажигания, установив бесконтактную. Карбюраторы «Солекс» изначально настроены для создания обедненной смеси. Для ее эффективного воспламенения на свече зажигания необходимо создать более мощный искровый разряд. Обеспечить это способна только бесконтактная система зажигания, катушка которой вырабатывает напряжение до 25000 В, а межэлектродный зазор у свечей зажигания составляет 0,7-0,8 мм. Напомню, что в контактно-транзисторной системе зажигания вышеуказанные характеристики имеют значения 17000 В и 0,5-0,6 мм соответственно. Зазор в контактной системе можно увеличить, однако это станет причиной ускоренного выхода из строя подшипника подвижной пластины прерывателя, его контактов и конденсатора.

После установки карбюратора и успешного запуска двигателя обязательно следует обратиться к специалистам для окончательной регулировки узла на предмет токсичности отработавших газов. Без этой операции, помимо повышения токсичности отработавших газов, может увеличиться расход топлива и ухудшиться динамика.

Доработка карбюратора ОЗОН

По мере того, как мотор постепенно чахнет (компрессия во всех цилиндрах 9,5-9,8), ему становится труднее заводится в мороз, особенно когда за минус 20. В моём случае это выражалось в следующем:
1) после заводки в течение 30-60 сек. мотор глох, как только начинаешь убирать обороты ниже 2200-2300 об/мин., 2500 всё нормально, затем по мере прогревания конечно обороты можно было убавлять;
2) при заводке, даже при полностью вытянутом подсосе, мотор тут же глох и так до 3-4 попыток и чего только не пытался делать с приводом воздушной заслонки, ничего не помогало.

Первый пункт устранил путём установки в первичную камеру топливного жиклёра №125

Взамен стандартного на 112. Машина не только стала на холодную лучше держать обороты, но и резвее поехала на первичной камере.

Второй пункт был устранен методом тыка.
Не много теории про ХХ на ОЗОН:
никто не задумывался, что это такое закрыто заглушкой на ОЗОНе?

Как это описано в книгах про ОЗОН:
«В этом месте под металлической заглушкой находится винт подстройки качества смеси по воздуху.

Винт поз. 5 спрятан под металлической заглушкой для того, чтобы ограничить несанкционированый доступ к нему случайных любопытных.

Винт регулирует подачу воздуха в систему холостого хода.
С его помощью, можно регулировать содержание воздуха в эмульсии, движущейся вниз по каналу В.
При бедной смеси винт нужно полностью закрутить, при богатой — откручивать, добиваясь признаков бедной смеси.
Положение винта установлено на заводе-изготовителе, при регулировках карбюратора в эксплуатации он, как правило, не используется

У меня правило отменилось и полез я крутить эту винтяру

А именно вкрутил его до упора, он аж вылез в карбюратор, тем самым полностью закрыл поступление дополнительного воздуха в систему ХХ, оставил лишь основной.

Итог: машина стала заводится «с пол пинка», как с новым мотором и не глохнет после заводки.

Следующее улучшение (только не знаю есть от него толк или нет) заключается в удалении рассекателей с малых диффузоров.

На мой взгляд, при таких скоростях воздуха они здесь ни к чему.

А вот результат от изменения алгоритма привода дросселя вторичной камеры мне понравился:
Суть в следующем:
к оси заслонки вторичной камеры под гайку подложить кусочек металла 0,8-1,0 мм.

Так, чтобы при полностью открытой заслонке первичной камеры, заслонка во второй приоткрывалась ровно за отверстия переходной системы

результат сразу чувствуется при разгоне.

Ещё одна доработка — это носик-распылитель ускорительного насоса.
Суть в том, чтобы сделать распылитель, как в солексе, для возможности регулирования направления впрыскиваемой струи топлива.
Вот в цветах и в красках как мне это удалось:
берём два распылителя один от Солекска кажись 073 с диаметром отверстия 45, другой стндартный от ОЗОНа

Из Солексовского распылителя выдёргиваем носик

А ОЗОНоаский распылитель начинаем осторожно, но методично крамсать ножовкой по металлу.

remont-vaza.ru

Регулировка и настройка карбюратора НИВА ВАЗ 2121 в Новосибирске

Регулировка и ремонт карбюратора ВАЗ 2121 «Нива»

Если у Вас есть автомобиль ВАЗ 2121 «Нива» и появились проблемы с карбюратором, приглашаем в наш автосервис «Орбита». Здесь сможет провести ремонт и регулировку карбюратора ВАЗ 2121 в Новосибирске по доступной стоимости.

Признаки неисправности карбюратора ВАЗ 2121 «Нива»

Существует несколько признаков, по которым можно установить проблемы с карбюратором в автомобиле «Нива». Если один или несколько из нижеперечисленных признаков присутствуют – рекомендуем обратиться к нам, скорее всего, потребуется регулировка или ремонт карбюратора ВАЗ 2121 в Новосибирске:

  • сложно запустить двигатель или глохнет сразу после запуска;

  • увеличился расход топлива;

  • обороты холостого хода понижены или повышены;

  • при нажатии на педаль газа автомобиль не увеличивает скорость или набирает скорость вяло.

Не нужно расстраиваться, наши сотрудники смогут качественно сделать регулировку карбюратора «Нива» недорого.

Преимущества автосервиса «Орбита»

Еще вчера с автомобилем было все в порядке, а сегодня он не такой резвый, плохо набирает скорость или вовсе не хочет заводиться – скорее всего, появились проблемы с карбюратором. Обратившись в наш автосервис, мы выполним регулировку и ремонт карбюратора ВАЗ «Нива». Весь комплекс работ выполняют настоящие опытные профессионалы.

По всем вопросам можете обратиться к нашим сотрудникам. Наша главная задача провести качественно и оперативно ремонт. Цена регулировки карбюратора ВАЗ 2121 зависит от сложности работы. Для постоянных клиентов предоставляем консультации. Подскажем, как ухаживать за автомобилем, чтобы ломался намного реже.

Конечно, мы не единственные, кто занимается ремонтом автомобилем в Новосибирске, но мы полностью соответствуем требованиям клиентов по критерию цена и качество.

nsk-sto.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
