Замена шкворней на УАЗ своими силами

Штатные шкворня способны исправно служить на протяжении длительного срока лишь в том случае, когда водителем соблюдаются все технологические требования по регулировке и сборке рассматриваемых элементов, особенно после того как завод начинает устанавливать углепластиковые вкладыши. В зоне трения углепластик способен исправно работать без смазки, пока не появляется грязь и не нарушается герметичность уплотнения. После этого вкладыши быстро выходят из строя. Тем не менее, сколько бы положительных качеств не имели углепластиковые шкворня, ясно лишь то, что данная часть УАЗ считается слабым местом. Рано или поздно понадобится замена шкворней на УАЗ.

Особенности данной процедуры интересуют многих владельцев автомобилей вместе с целесообразностью перехода производителя на вкладыши вместо втулок. Основная суть заключается в том, что произведенные на заводе шкворневой узел требует слишком много внимания к себе. Как уже говорилось ранее, высокий показатель производительности наблюдается лишь когда владелец авто соблюдает все технологические требования когда осуществляется сборка и регулировка шкворней на УАЗ.

Если при затяжке шкворней во время эксплуатации не соблюдать необходимые требования, конус или разрезная гайка могут усаживаться, в результате чего появляется люфт зачастую в верхнем образце. Также осуществляется переход нагрузки, распределенной по периметру вкладыша в точку. Как итог — углепластик повреждается. В любом случае перетяжка незамедлительно приводит к тому, что вы потеряете управляемость автомобилей. В данном случае актуальна будет замена шкворней на УАЗ.

Если вы не знаете, как поменять шкворня на УАЗ, рекомендуется ознакомиться со следующими технологиями.



Установка шкворней в зависимости от их типа:

  1. Установка шкворней с бронзовым вкладышем. Шкворни на бронзе являются теоретически прочными даже при сильных ударах подвески. Они более прочные по сравнению с подшипниками, именно поэтому ставятся для тяжелого бездорожья. Шкворня с бронзовыми вкладышами дают хороший результат на всех автомобилях УАЗ. Стоит помнить, что на протяжении первых двух тысяч километров поворот рулевого колеса будет немного затруднительным. После осуществления обкатки, когда угол кастора увеличивается, установка производится правильно, а смазка качественная, вы будете прилагать меньше усилий относительного рулевого колеса УАЗ. Устанавливая шкворня с бронзовыми вкладышами на УАЗ, при возможности рекомендуется увеличить угол кастора, чтобы колеса могли легче возвращаться в изначальное положение самостоятельно без особых усилий со стороны водителя. Использование на УАЗ бронзовых шкворней считается наиболее недорогим и одновременно надежным решением проблемы некачественных шкворней. В случае возникновения тех или иных проблем необходимо обязательно произвести своевременно ремонт шкворней на УАЗ.
  2. Установка шкворней на подшипниках. Управление УАЗ в значительной мере облегчается за счет шкворней на подшипниках, также они достаточно надежные. Если постоянная эксплуатация УАЗ на тяжелом бездорожье не входит в ваши планы, наиболее целесообразно будет установить шкворня на подшипниках. Рассматриваемая процедура обойдется значительно дороже по сравнению с установкой аналогичных элементов с бронзовыми вкладышами. При этом, в обязательном порядке необходимо устанавливать рулевой демпфер. Без данного элемента автомобиль будет вести себя так, как будто передние колеса необходимо балансировать.

Если вы не знаете, как заменить шкворня на УАЗ, рекомендуется использовать следующую поэтапную инструкцию.

Поэтапная технология замены шкворней:

  1. Слейте масло из моста, вывесите мост и поставьте упоры под колеса.
  2. Открутите тормозной суппорт вместе с диском.
  3. Открутите тормозной щит и уберите провод в сборе вместе с корпусом подшипника.
  4. Снимите рулевой наконечник и выверните нижнюю масленку.
  5. Снимите крышку шкворня вместе с клапаном смазки.
  6. Выверните пробку из нижнего шкворня.
  7. Замочите разобранные шкворня и разберите вторую сторону в аналогичной последовательности.
  8. Тщательно очистите снятые узлы и осмотрите их визуально.
  9. Смажьте втулки и спрессуйте их.
  10. Очистите от стружки канал спирали смазки и осмотрите его.
  11. Замените при необходимости сальники полуосей, после этого смажьте кромки маслом.
  12. Проверьте шкворни в цапфе по завершению работ. Каждое резьбовое соединение необходимо проверять на ШРУСе. Просмотрите осевое перемещение кулака.
  13. Установите масленку и крышку шкворня.
  14. Смажьте шейку привода и вставьте провод после окончательной проверки.
  15. В обратной последовательности соберите все узлы.

На этом процедура замены шкворней спешно завершена. Настоятельно рекомендуется работать в паре с человеком, который разбирается в данном вопросе, если вы совершенно ничего не знаете о замене шкворней.

Видео инструкция — «Замена шкворней на УАЗ»

autoremka.ru

Как самостоятельно заменить шкворни на УАЗ?

Шкворни на УАЗ
Замена шкворней на УАЗ «Патриот» своими руками может зависеть от нескольких факторов, и уж точно можно сказать, что единого временного интервала определить невозможно:

• Состояние автомобильных дорог.

• Агрессивность характера вождения.

• Состояние колёс и рулевых наконечников.

• Затяжка подшипников передних колёс.

• Своевременность обслуживания.

Естественно, данный узел быстрее выходит из строя, если эксплуатировать автомобиль, часто нагружая его, по дорогам в весеннее время (за зиму дорожное полотно разбивается), а также после некачественно выполненного ремонта. Если проанализировать форумы, то разброс в интервалах замены шкворней достаточно велик и составляет от 30000 до 200000 километров. И это неудивительно, ведь манера езды у всех разная.

Интересно! Пожалуй, самой обсуждаемой темой на форумах владельцев автомобилей УАЗ является ремонт и регулировка шворневого узла, а также замена его элементов.

Типы шкворней на УАЗ

Как заменить шкворни на УАЗ «Патриот», а также какой лучше выбрать – это вопросы, ответы на которые зависят от совокупности нескольких факторов. Во-первых, следует оглянуться на свой стиль вождения за время использования отработанных шкворней. Во-вторых, большую роль играют качество дорог и частота вылазок на бездорожье.

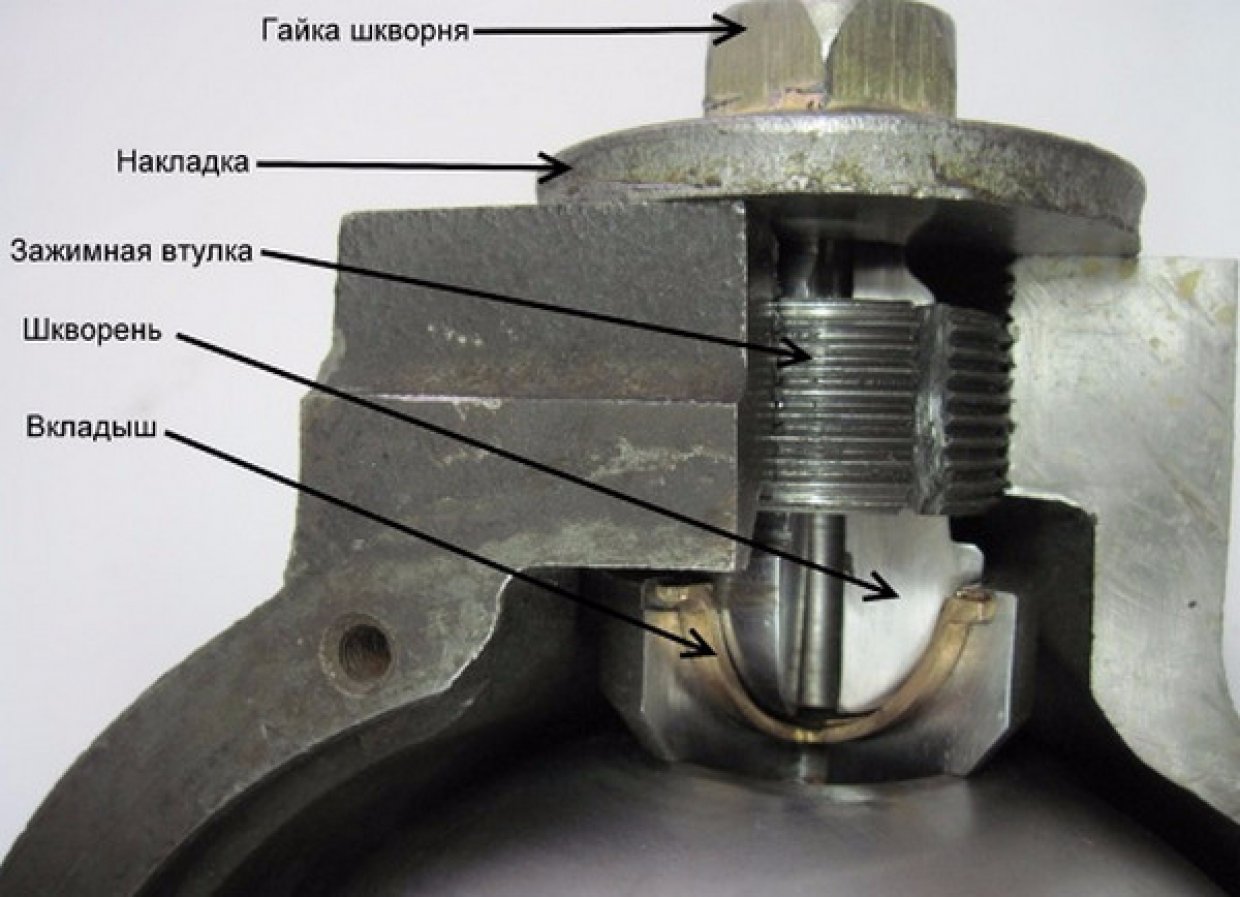

Механизм в разрезе

Автомобили УАЗ Патриот сходят с конвейера со шкворнями с пластиковыми вкладышами. Основной их недостаток – это маленький эксплуатационный срок. Но ко всему этому они достаточно дешёвые и простые в использовании. Кроме того, они не требуют систематической смазки.

Подшипниковые шкворни, которые вместо вкладышей имеют игольчатые подшипники. Установив такой элемент вместо заводского, вы подвергаете себя излишним проблемам с прохождением технического осмотра. Это уже будет считаться изменением конструкции автомобиля. Потребуется доработка рулевого управления. Такие шкворни прекрасны для поездок по городу, но не подойдут для любителей экстрима и бездорожья.

Шкворни с бронзовыми вкладками в заводской комплектации идут на «Хантер», но прекрасно подходят и к «Патриоту». Такая деталь очень надёжная и крепкая. Гарантированный срок эксплуатации – не менее 100000 километров. Но только каждые 20000 пробега нужно смазывать шкворень. Они прекрасно подойдут любителям помесить грязь и преодолеть брод, так как устойчивы к ударным нагрузкам.

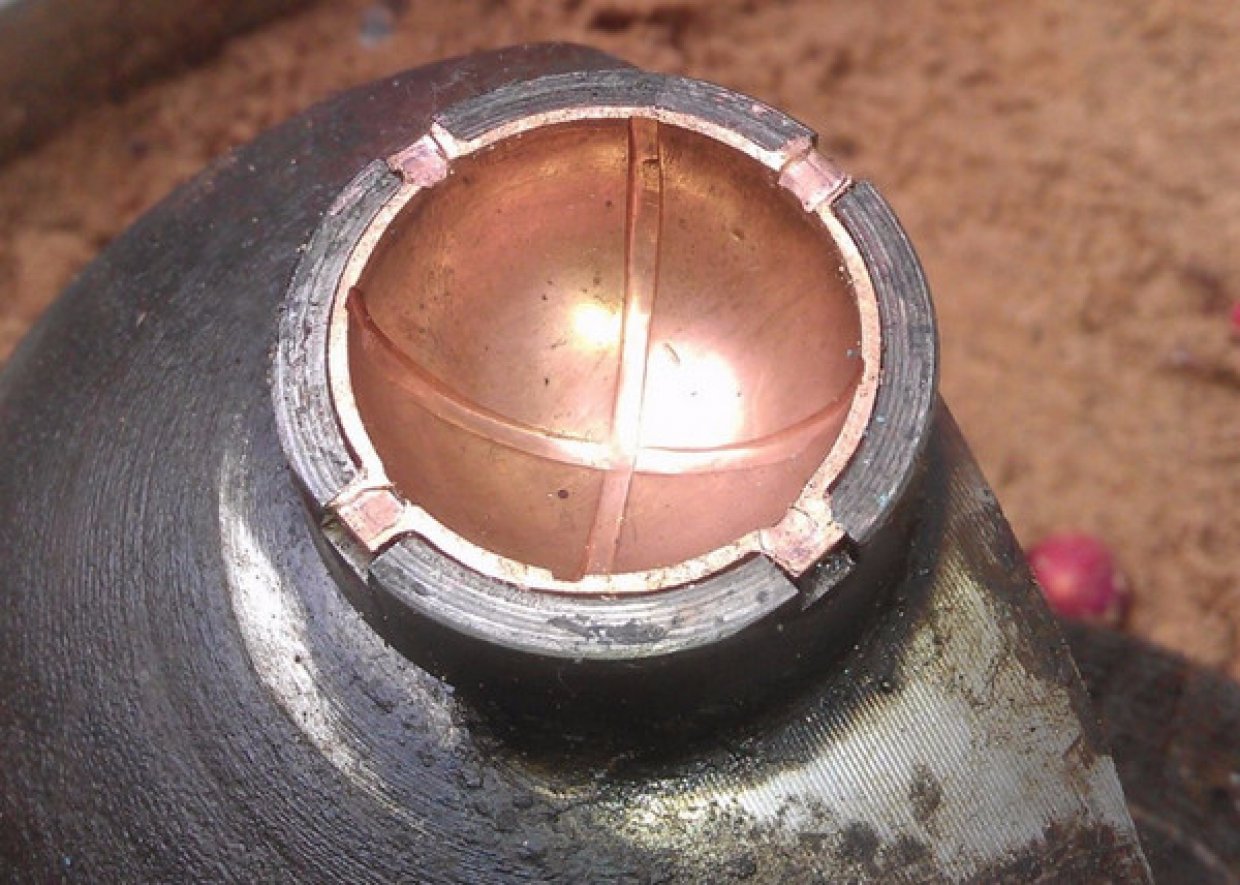

Шкворни з бронзовыми вкладками
При выборе шкворней на замену учитывайте и то, что они в большей степени подходят для определённых условий эксплуатации и манеры езды. Если вы планируете ездить на автомобиле только по городу, тогда ставьте подшипниковые детали. Комфортность управления увеличится в разы, а срок службы в два раза выше, чем у заводских пластиковых аналогов. Если же вы знаете, что порой придётся съезжать на пересечённую местность, тогда оставляйте вариант со вкладышами из пластика. Любители жёсткого бездорожья должны устанавливать шкворни с бронзовыми наконечниками. Недостаток таких деталей – в некотором времени приработки. Первые пару тысяч километров будут небольшие трудности с поворотом руля.

Как шприцевать шкворни

Чтобы шкворни прослужили максимально долго и не подводили в неподходящие моменты, их нужно систематически шприцевать. В том, как смазать шкворни на УАЗ «Патриот», нет ничего сложного, если действовать чётко по приведённой ниже инструкции:

1. Снимите колесо и подвесьте автомобиль.

2. Выверните руль, чтобы открыть доступ к пресс-маслёнкам.

3. Зачистите их от грязи.

4. Отверните головки маслёнок.

5. В шприц нажимного действия или пневмопистолет наберите трансмиссионное масло или любую другую смазку, например, КС-19, смешанную с графиткой. Вливайте до полного вытеснения старой смазки.

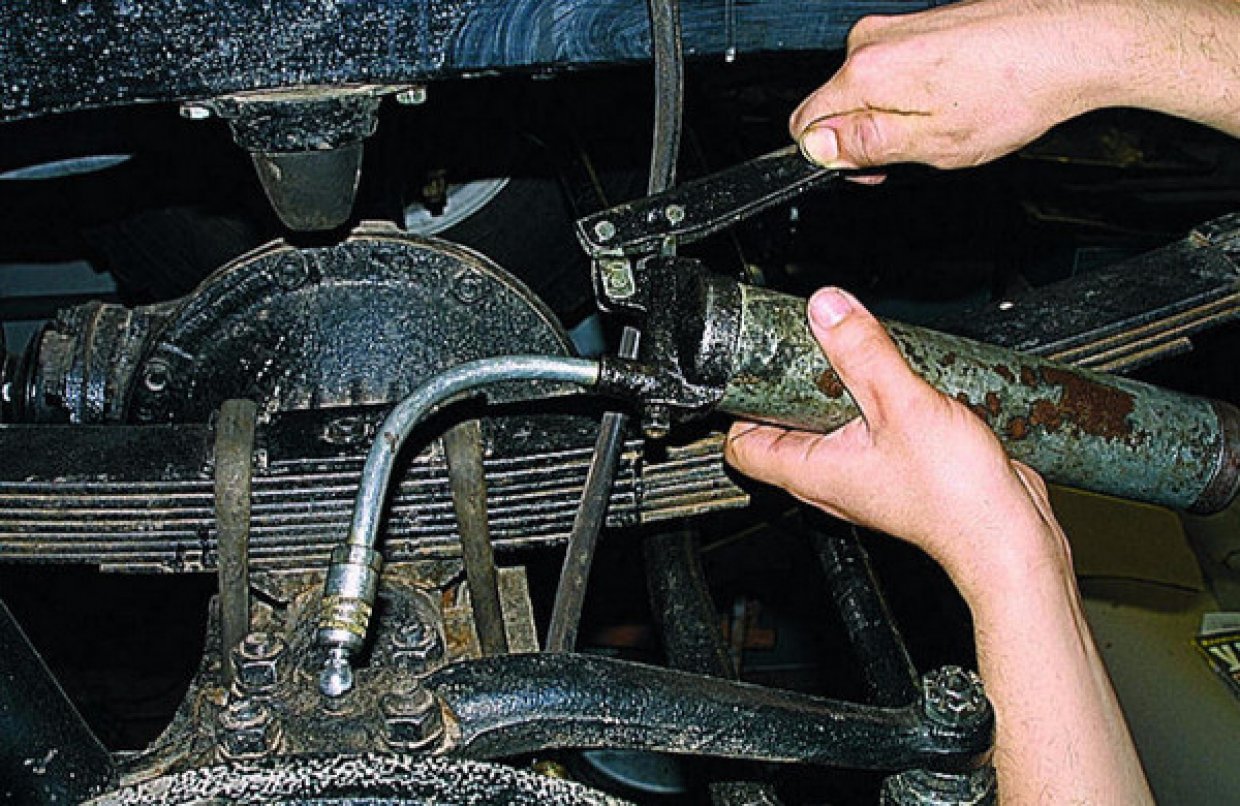

Шприцевание шкворней
6. Затяните головки пресс-маслёнок.

7. Оденьте колесо.

Если же после смазки шкворни ведут себя не лучшим образом, значит, требуется их замена. О том, как поменять шкворни на УАЗ «Патриот», мы расскажем далее.

Что понадобится для замены

Из инструмента потребуется:

• домкрат.

• подставка под стойку.

• съемник рулевых пальцев.

• пассатижи.

• молоток.

• оправка, чтобы выбить штифт шкворня.

• оправка для выпрессовывания и запрессовывания подшипников или вкладышей.

• набор ключей.

• импровизированная наковальня.

• металлическая трубка, для выбивания шкворня.

• проволока, для прочистки каналов смазки.

• металлическая щётка и ветошь.

• пинцет или острогубцы.

Интересно! На УАЗ «Патриот» также устанавливаются и шкворни из углепластика. Отзывы о них зачастую положительные, но всё же они недолговечны в эксплуатации. Нужно готовиться к скорой их замене.

Замена шкворней

1. Опустошив мост от масла, вывесите его и поставьте под колёса упоры.

2. Открутите диск и тормозной суппорт.

3. Открутите тормозной щит.

4. Уберите корпус подшипника.

5. Демонтируйте рулевой наконечник и выкрутите нижнюю пресс-маслёнку.

6. Снимите крышку шкворня и смазочный клапан.

7. Выкрутите пробку из нижнего шкворня. В аналогичном порядке разберите вторую сторону.

8. Очистите снятые элементы и осмотрите на предмет повреждений.

9. Смажьте и спрессуйте втулки.

10. Очистите канал смазки. При необходимости произведите замену сальников полуосей.

11. Смажьте маслом кромки.

12. Установите новые шкворни.

13. Проверьте на ШРУСе каждое резьбовое соединение. Посмотрите, как перемещается кулак по оси.

14. Установите пресс-маслёнку и крышку шкворня.

15. Смажьте шейку привода. В точно обратной последовательности установите все узлы. Процедура завершена.

Важно! Рекомендуем проводить замену шкворней в паре с человеком, который имеет опыт в этом деле, если вы впервые приступаете к данной процедуре.

Неправильное использование шкворня вынуждает к замене его на более дорогой и надёжный аналог. Самостоятельный ремонт своего автомобиля позволяет лучше изучить его.

Подписывайтесь на наши ленты в
Facebook,
Вконтакте и
Instagram:
все самые интересные автомобильные события в одном месте.

auto.today

Как поменять шкворня на УАЗ? Техническая инструкция для непрофессионалов.

Шкворень – это элемент, который представляет собой стержень шарнира поворотного. Необходимо понимать, что от его корректного монтажа и технически пригодного ресурса зависит исправность рулевого управления автомобиля УАЗ.

Зачасти УАЗ Екатеринбург предоставляет в широком ассортименте. Не стоит забывать о том, что шкворня могут быть различных видов. Далее будут приведены технические советы в отношении самостоятельной замены шкворней на УАЗе. Отметим, что ремонтная мастерская должна обладать либо эстакадой, либо сразу несколькими домкратами (придётся вывешивать мост).

Почему в принципе приходится менять шкворня?

Дело в том, что этот узел в УАЗе является одним из слабых. Действительно, заводские шкворня считаются достаточно качественными и служат в течение всего эксплуатационного срока, если владелец автомобиля регулярно проводит техническое обслуживание.

Углепластиковые вкладыши исправно функционируют без смазки до тех пор, пока в них не набивается солидное количество дорожной пыли. Абразив достаточно быстро разрушает вкладыш.

Можно не сомневаться в том, что замена шкворней потребуется рано или поздно. Отметим, что для выполнения вышеозначенной процедуры требуется абсолютный минимум инструментов, который гарантированно найдётся у любого гаражного мастера.

Напомним, что существует две разновидности шкворней:

  • с бронзовым вкладышем;
  • с подшипником.

Первый вариант вполне привлекателен. Он обладает некоторой особенностью монтажа. Перед установкой необходимо увеличить угол кастера. В противном случае поворот руля будет требовать от водителя ощутимых усилий.

Монтаж шкворней на подшипниках

Привлекательность шкворней на подшипниках заключается в надёжности узла, а также в улучшении управляемости. Крайне важно дополнительно установить рулевой демпфер. Иначе управление будет нечётким, постоянно будет казаться необходимость балансировки.

Установка выполняется следующим образом: сливается масло с моста, вывешивается мост, под колёса устанавливаются опоры, суппорт вместе с диском демонтируются, тормозной щит с подшипником ступицы удаляются, рулевой наконечник вытаскивается, крышка маслёнки выкручивается, вынимается пробка из нижнего шкворня, снимается крышка шкворня.

Теперь необходимо тщательно очистить элемент от смазки и металлической стружки. Монтаж выполняется в обратном порядке. При недопустимой выработке элемент меняется на новый.

В видео мастер наглядно демонстрирует принцип монтажа подшипниковых шкворней:

yakauto.ru

Замена шкворней на УАЗ буханка своими руками


Частота замены шкворней прямо зависит от условий, в которых эксплуатируется УАЗ «Буханка». При постоянной езде по сильному бездорожью ремонт этой детали автомобиля, естественно, понадобится раньше, чем при умеренной эксплуатации.

Если деталь все же износилась и требует замены, можно обратиться на СТО либо произвести замену своими руками, не прибегая к помощи специалистов. Это не так уж сложно, как первоначально может показаться.

Первым делом стоит подобрать и приобрести новую шкворень. Она бывает роликовая и стандартная. Роликовая отличается тем, что внутри располагается подшипник и такую шкворень не нужно ставить на авто, эксплуатируемое по местности с глубокой грязью.

Для жесткой эксплуатации лучше ставить на УАЗ стандартную деталь, она надежнее.

Алгоритм работы при замене шкворни на УАЗ «Буханка»


  • Передний мост авто следует вывесить на домкратах, чаще используются подкатные. Дополнительно подставляется что-нибудь крепкое, чтобы в случае поломки домкрата машина не упала.
  • Из моста нужно слить трансмиссионное масло.
  • Далее снимается тормозной щит, тормозной суппорт, рулевой наконечник и выворачивается масленка.
  • Непосредственный демонтаж шкворни. В нее надо вкрутить болт диаметром М10 и попробовать тянуть, поддев за шляпку. Если это не сработало, следует неподвижно закрепить стальной лист над шкворней и сделать в ней отверстие М10, через которое будет вкручиваться болт. Под пластиной на болт наживляется пару гаек, посредством которых шкворень успешно поднимется к ней.
  • Далее без проблем достается шайба, а вот со втулкой нужно повозиться. Достать ее можно заточенным гвоздем, осторожно подсовывая его со стороны замка под втулку. Колебательные движения нужно делать по кругу, пока не станет возможным прихватить втулку пассатижами. После извлечения, втулка промывается бензином, а затем закладывается новая смазка, обычно литол.
  • Новый шкворень аккуратно забивается на место молотком, желательно через деревянную доску, не допуская перекоса детали.
  • Остальные детали устанавливаются на свои места.

Регулировка рулевого управления




Проводится в обязательном порядке, иначе неизбежны проблемы с управлением автомобиля и возможен преждевременный износ резины передних колес.

Регулируется рулевое прокладками. Для стандартной шкворни подойдет 4 штуки, а для роликовой – 5 штук по 0,5 мм. После пробной поездки нужно потрогать колесо и шкворень. При нагреве колеса пару прокладок стоит убрать, если же накалилась шкворень, то добавить.

От состояния шкворни зависит качество управления УАЗом. При ее неисправности будут ощущаться удары в руль, поэтому следует вовремя заменять ее. Своими руками вполне можно осуществить этот ремонт, однако, при возможности обратиться к мастеру, не стоит этим пренебрегать.

buhanka-uaz.ru

Замена шкворней на УАЗ Буханка


При трудностях на дороге нередко может потребоваться заменить шкворни на уаз буханка.

Конечно, если машина не слишком часто используется и ездит по неопасным дорогам, то шкворни могут служить очень долго, но при постоянной активной эксплуатации на жёстком бездорожье непременно рано или поздно потребуется их поменять.

Но не стоит бояться, ведь сделать это нисколько не трудно. Важно просто правильно работать.

Замена шкворней на уаз буханка своими руками




Начать будет разумно с выбора деталей. Например, помимо стандартных шкворней сейчас продаются и роликовые, а что же будет лучше, определяется планируемыми условиями эксплуатации.

При поездках по грунтовым дорогам, где нет сильной грязи, ролико-подшипниковые шкворни, пожалуй, будут полезнее. А вот на лесных дорогах, где грязи много, предпочтительнее стандартные шкворни — они окажутся куда надёжнее.

При покупке стоит принимать во внимание упаковку детали — на ней должен быть адрес фирмы-создателя. Перед тем, как начать работу, на домкратах необходимо вывесить передний мост.

Работа начинается со снятия тормозного суппорта, потом снимается тормозной щит, чтобы при снятии шкворня они не мешали. Потом точно так же убирается рулевой наконечник, выворачивается маслёнка.

Всё, можно разбирать шкворень. Сперва туда аккуратно вкручивается болт. Потом шкворень вытягивается через поддевание за шляпку. Далее нужно вытащить шайбу, выпрессовать втулку (удобнее всего, пожалуй, поможет заточенный гвоздь).

Когда втулка будет вытащена, все внутри получше моется бензином, удаляются застаревшие смазка и грязь, внутрь заносится свежая смазка.

Ну вот и всё! Можно ставить новый шкворень, аккуратно забивая на место. Аккуратно, следите, если шкворень начал туго идти, возможно, он перекосился и стоит переустановить его заново.

Не забудьте после установки провести регулировку рулевого управления.

Замена шкворней уаз буханка на подшипники




Отдельно стоит немного сказать про установку шкворней на подшипниках.

Тут есть важные моменты:

  • Подшипники должны стоять точно и ровно в оси. Думаю, понятно, что будет, если оси не будут совпадать.
  • Нужно быть внимательным при сварке, чтобы не повредилось посадочное место обоймы подшипника. Как минимум придётся варить с подогревом.
  • Важный нюанс — натяг. Система, в которой есть коническая зажимная втулка, действует лучше, когда в ней имеется упругий вкладыш; а вот подшипник жёсткий, и затягивать его нужно изо всей силы.

Замена шкворней уаз буханка нового образца

Пару слов скажем и про шкворни нового образца. В целом отзывы автолюбителей у них негативные: материал непрочный, сделаны плохо, заменять трудно, чтобы ничего не повредить; и служат они меньше «классики».

Отмечается также и плохо нарезанная резьба. Возможно, стоит прислушаться к мнениям опытных автомобилистов и предпочитать классику до тех пор, пока новая продукция не усовершенствуется.

buhanka-uaz.ru

Замена шкворней на УАЗ Патриот

 Шкворневой узел автомобиля УАЗ Патриот является неким большим «шарниром», который обеспечивает одну из степеней свободы для передних колес автомобиля, что необходимо для его управления, то есть для эксплуатации.
 Обычно при износе шкворней возможны проблемы появления стука, что связано с появлением люфта между сопрягающимися деталями. Также люфт в шкворнях возможен при повреждениях, от сильных ударов или при неправильном подборе деталей во время ремонта.

Инструменты необходимые для замены шкворней УАЗ Патриот

— Отвёртка плоская,
— Плоскогубцы, Ключ накидной на: 12, 14, 17, 19, 22, 24,
— Набор головок на: 8, 10, 14, 19, 24, 27,
— Головка специальная на 19 ( размеры ),
— Ключ шкворневой ( чертеж ),
— Молоток,
— Медный молоток или мягкая оправка,
— Деревянный брусок,
— Монтажка,
— Тиски слесарные (в случае отсутствия допускается фиксация шаровой опоры повернутой на 90 градусов во фланце кожуха полуоси),
— Штангенциркуль с глубиномером (колумбик), Метчик М36×2 (нужен только в случае повреждения резьбы в корпусе поворотного кулака при выворачивании разжимной втулки), Ключ моментный до 30 кгс*м

Запасные части для замены шкворней УАЗ Патриот

 Количество запасных частей приведено для ремонта шкворневых узлов на двух сторонах переднего моста машины.

— Манжета 32×50-10 с пружиной в сборе, 2 шт. (кат. № 3741-2304071-01).,
— Манжета поворотного кулака, 2 шт. (кат. № 3160-2304052),
— Кольцо СП 134-120-5, 2 шт. (кат. № 3160-2304055),
— Вкладыш (пластиковый или бронзовый), 4 шт. (кат. № 3160-2304023 или 3160-2304023 бронза),
— Болт Ml0x1x30 специальный, 2-3 шт. (это связано с тем, что в процессе демонтажа могут быть сломаны) (кат. № 290784-П29),
— Смазка ШРУС-4М — 0,2 кг и Литол-24 — 1 кг, Шкворень, 4 шт. (кат. № 3160-2304019 или 3160-2304019 модернизированные с пресс-масленкой),
— Шайба упорная шарнира поворотного кулака, 4 шт. (кат. № 3741-2304024),
— Прокладка под поворотный рычаг (кат. № 3160-2304029), 1 шт.,
— Прокладка под накладку шкворня (кат. №3160-2304028), 3 шт.,
— Прокладка опоры шаровой (кат. №31-0121238), 2 шт.,
— Шплинты разводные 3,2х25 (кат. №258040-П29) рулевых гаек, 4 шт.

Процесс замены шкворней на УАЗ Патриот

Снятие тяги сошки

Расшплинтуйте с помощью отвертки и отверните гайку М14х1,5 крепления пальца тяги сошки к рычагу поворотного кулака ключом «на 22» и снимите тягу сошки.

… сошка показана на мосту в установленном виде



Снятие тормозного механизма

Схема снятия тормозного механизма УАЗа с дисковыми тормозами
Отверните болты крепления тормозных механизмов к корпусу поворотного кулака специальной головкой «на 19» и снимите их.

Отворачиваем со шкворней ключом «на 8» пресс-масленки, если они есть.

Снятие крепления рычага поворотного кулака

Отворачиваем гайку М16х1,5 с фланцем со шкворня головкой «на 24»

На рычаге поворотного кулака, головкой «на 19» отворачиваем четыре гайки M12x1,25 крепления рычага поворотного кулака

и вынимаем разжимные втулки. Втулки могут прикипеть, поэтому необходимо нанести несколько ударов молотком по концу рычага поворотного кулака и затем снимаем его

Снятие накладки с прокладкой

Отворачиваем оставшиеся гайки М16х1,5 с фланцем головкой «на 24» и снимаем накладку с прокладкой.



Снятие зажимной втулки

Наносим несколько резких ударов по шкворням, через медную проставку или медным молотком для снятия натяга между шкворнем и зажимной втулкой.

Шкворневым ключом и головкой «на 27» выворачиваем на несколько оборотов зажимную втулку.

Снятие поворотного кулака

Ключом или головкой «на 14» отворачиваем пять болтов М10х1×30 специальных крепления шаровой опоры к фланцу кожуха полуоси. Снимаем упор ограничителя поворота.

Постукивая молотком через деревянный брусок, разъединяем фланцы настолько, чтобы в разъём прошла монтажная лопатка.

Монтажной лопаткой, стараясь не повредить картонную прокладку, отжимаем и окончательно разъединяем фланцы и снимаем поворотный кулак.

Зажимаем в тисах слесарных поворотный кулак с полуосью за рычаг поперечной рулевой тяги



Замеряем вылет болта-упора штангенциркулем и записываем

Ключом «на 14» отворачиваем болт M10x1x16.

Ключом «на 17» ослабляем затяжку контргайки и ключом «на 12» отворачиваем болт-упор

Снятие обоймы манжеты поворотного кулака

Головкой «на 10» отворачиваем оставшиеся восемь болтов М6х12 крепления обоймы манжеты поворотного кулака и снимаем её

Далее снимаем войлочное кольцо (кольцо СП134-12-5) и манжету поворотного кулака

Снятие шаровой опоры и ШРУС

Шкворневым ключом с головкой «на 27» выворачиваем зажимные втулки и вынимаем шкворня

Запомнив (пометив — кернением или краской) ориентацию шаровой опоры в поворотном кулаке, вынимаем её и снимаем с полуоси

Из поворотного кулака вынимаем полуось с шарниром равных угловых скоростей

Снятие вкладышей и манжет полуоси

Извлекаем из шаровой опоры старые вкладыши и манжеты полуоси (манжета 32×50-10 с пружиной в сборе).
Очень часто при использовании некачественных шкворневых ключей повреждается резьба в корпусе поворотного кулака под зажимную втулку.
В случае, если резьба повреждена, её необходимо поправить метчиком М36×2

Дефектовка деталей

Промываем все детали в керосине или дизельном топливе и осматриваем их. На деталях недопустимы трещины, задиры и другие повреждения

Устанавка новых вкладышей

Манжета 32×50-10 с пружиной в сборе, 2 шт.; Вкладыши (пластиковые или бронзовые), 4 шт.; Прокладка опоры шаровой (кат. №31-0121238), 2 шт.; ШРУС-4М; Холодная сварка;
Устанавливаем новую манжету полуоси в шаровую опору. Ориентация манжеты проводится по уплотнительной пружине — она должна стоять со стороны редуктора главной передачи (т.е. при установке пружина должна «глядеть» на Вас). Устанавливаем прокладку на торец шаровой опоры.

 В случаях когда присутствует незначительный износ или деформация опоры шкворня по внутренней полусфере, допускается использование композитных материалов для заполнения повреждённых участков. В этом случае необходимо произвести монтаж шкворней и вкладышей не дожидаясь полимеризации состава.

Устанавливаем новые вкладыши (пластиковые или бронзовые) в опоры шкворня на шаровой опоре и наносим на внутреннюю поверхность вкладышей смазку ШРУС-4М.

Сборка поворотного кулака

Устанавливаем новые упорные шайбы шарнира поворотного кулака в шаровую опору и корпус поворотного кулака.

Перед сборкой на внутренние поверхности корпуса поворотного кулака и шаровой опоры наносим смазку Литол-24, около 0,5 кг

и вставляем полуось с шарниром равных угловых скоростей, на которые наносится ШРУС-4М до 100 грамм.

Установка шаровой опоры

Надеваем на полуось шаровую опору, при этом следим за правильностью её ориентации.

Низ шаровой опоры определяется очень просто: на фланце с нижней стороны — три отверстия, с верхней — два. Ориентацию корпусов поворотных кулаков рекомендуем замечать при разборке, например, кернением или краской.
Обращаем на это внимание, поскольку узел собирается в любых сочетаниях и можно легко ошибиться.

Смазка шкворней

Коническую поверхность и резьбу зажимной втулки, трущиеся поверхности шкворня смажьте смазкой ШРУС-4М

Затяжка зажимных втулок

Вставляем в резьбовые отверстия корпуса поворотного кулака шкворни и заворачиваем зажимные втулки до упора шкворней в опоры. Если Вы установили шкворни с каналом под смазку, то для дальнейшей работы необходимо вывернуть из них пресс-маслёнки ключом «на 8»

Корпус поворотного кулака центрируем относительно шаровой опоры с точностью до 0,2 мм от торцов наплывов корпуса поворотного кулака, с помощью шкворневого ключа с головкой «на 27»

1 — Цапфа;
2 — Корпус кулака поворотного;
3 — Втулка разжимная;
4 — Шкворень;
5 — Вкладыш;
6 — Шарнир равных угловых скоростей;
7 — Опора шаровая;
А и Б — Контролируемые размеры, А=Б

 Поочерёдно наращивая крутящий момент на 2-3 кгс*м, с помощью моментного ключа (периодически контролируя симметричность относительно торцов, отклонение не должно превышать 0,2 мм), затяните зажимные втулки окончательным крутящим моментом 20-25 кгс*м.
 При последовательном наращивании крутящего момента зажимной втулки каждый раз через мягкую оправку наносите удар молотком вдоль оси шкворней с обеих сторон.
Необходимо обеспечить точность симметрии установки шаровой опоры 0,2 мм, относительно торцов наплывов корпуса поворотного кулака. Измерения производить с помощью штангенциркуля.
 Данная центрация необходима для корректной работы уплотнений полуосей и снижения нагрузки на шарниры равных угловых скоростей.
Обращаем Ваше внимание — после затяжки зажимных втулок с усилием 25 кгс*м шаровая опора относительно корпуса поворотного кулака вращается очень туго, так и должно быть. Усилие поворота регулируется отдельно — путём затягивания гаек шкворней.
Установка обоймы и манжеты поворотного кулака
В полость между шаровой опорой и корпусом поворотного кулака набиваем Литол-24.

Затем устанавливаем манжету поворотного кулака..



Устанавливаем войлочное кольцо (кольцо СП134-12-5), которое необходимо предварительно пропитать машинным маслом.

Устанавливаем обойму манжеты поворотного кулака. При помощи головки «на 10» приворачиваем её на восемь болтов М6х12. Вкручиваем стопорный болт-упор с контргайкой, выставляем по штангенциркулю измеренную ранее высоту и фиксируем ключом «на 17» и ключом «на 12». Приворачиваем болт M10x1x16 ключом «на 14». Устанавливаем прокладку, накладку и наворачиваем гайку М16х1,5 с фланцем на шкворень.

Устанавливаем прокладку и рычаг поворотного кулака, втулки разжимные и прикручиваем их на четыре гайки Ml2x1,25 с помощью головки «на 19» и накручиваем на шкворень гайку М16х1,5 с фланцем. На данном фото представлен вариант рычага поворотного кулака для автомобилей УАЗ-374195 и его модификаций

Установка поворотного кулака с полуосью
Приворачиваем поворотный кулак с полуосью к фланцу кожуха полуоси на пять специальных болтов M10x1x30 , на два из них предварительно одев ограничили поворота, ключом «на 14» до упора.
Внимание, после пробега 200-500 километров повторите затяжку указанных пяти специальных болтов M10x1x30

Регулировка шаровой опоры

 Предварительно затяните гайки М16х1,5 с фланцем головкой «на 24» с моментом 5 кгс*м.

Крутящий момент поворота шаровой опоры в любую сторону относительно общей оси шкворней должен быть в пределах 1,0 — 2,5 кгс*м, т.е. взявшись руками за корпус поворотного кулака Вы должны свободно его проворачивать вокруг оси. Если этого не происходит, дотягивайте гайки М16х1,5 с фланцем с обеих сторон до достижения необходимого результата.
Максимальное усилие затяжки 15 кгс*м.

Установка тормозных механизмов

 … в порядке обратном снятии, см выше

Прикручиваем ключом «на 8» пресс-маслёнки (если они предусмотрены конструкцией) на шкворня. Прикручиваем крепления тормозных механизмов к корпусу поворотного кулака специальной головкой «на 19» на болты.

Установка тяг рулевой трапеции

Установите тягу рулевой трапеции приверните пальцы ключом «на 22» и зашплинтуйте гайку М14х1,5. Повторное использование старых шплинтов не рекомендуется.
Установите тягу сошки к рычагу поворотного кулака приверните пальцы гайкой М14х1,5 ключом «на 22» и зашплинтуйте её.

Установите колесо. Внимание! Прежде чем начать движение на автомобиле после завершения ремонта нажмите несколько раз на педаль тормоза с целью поджатия колодок передних суппортов к тормозным дискам.

autosecret.net

Особенности шкворня на УАЗ | Про УАЗик

Устройство узла

Шкворень необходим для перемещения колеса машины в рамках установленных ограничений в рулевом механизме. Основной составляющей шкворня является сферический шарнир.

Обычная конструкция шкворня на УАЗ знаменита своими проблемами: каждый день необходимо проверять люфт, соединяющий поворотный кулак с шаровой опорой, контролировать наличие смазки, вовремя замечать проблемы с прокладками и устранять их.

Существует несколько видов шкворней:

  • с бронзовым вкладышем;
  • на подшипниках.

Рассмотрим шкворень с бронзовым вкладышем. Такой вариант является очень прочным, он не повредится, даже если сильно ударить подвеску. Эти детали хорошо показали себя на всех типов дорог. Шкворень с бронзовым вкладышем ставят на машины УАЗ 469 или УАЗ «буханка», добиваясь отличных ходовых характеристик автомобиля. Когда машина пройдет обкатку на 2 тысячах километров, управлять ей станет легче. Чтобы установить деталь с бронзовым вкладышем, необходимо увеличить угол кастора для свободного вращения колес.

Управлять УАЗом становится намного легче благодаря шкворням на подшипниках, они очень практичны в использовании. Особенно если автолюбитель не намерен гонять УАЗ по сложным дорогам. Установка шкворня на подшипниках стоит дорого, поставить бронзовые вкладыши выйдет значительно дешевле. Перед монтажом детали необходимо установить рулевой демпфер или поставить передние колеса на баланс.

Вернуться к оглавлению

Ремонт и замена шкворневого узла

Смазывание шкворня УАЗ

Ремонт таких машин, как УАЗ, лучше всего осуществлять в автосалонах. Опытные профессионалы без особых проблем настроят все составляющие шкворня, устранят неисправности других деталей. Но некоторые автолюбители отлично могут починить автомобиль и без посторонней помощи.

Ремонт или замена шкворней на УАЗ Патриот проходит в несколько этапов:

  • подготовить инструмент, необходимый для снятия втулки;
  • автомобиль поставить на ручник, сзади рекомендуется опереть машину и поднять ее с помощью домкрата, с передней части снять колесо;
  • демонтировать кулак с поворота;
  • выкрутить шайбу соответствующим ключом, снять мешающие детали;
  • убрать втулки зажима;
  • снять шкворни;
  • убрать опоры из шаров, применив нужный инструмент;
  • вернуть все на место;
  • нанести специальный гель.

Выполнив эти действия, вы сможете сделать ремонт самостоятельно. Обычные шкворни УАЗ 469 способны работать, не ломаясь, очень долгое время, если автолюбитель будет соблюдать необходимые требования по эксплуатации, рекомендации по самостоятельной разборке необходимых элементов и ремонту.

Изготовитель устанавливает на УАЗ и углепластиковые шкворни. Они имеют положительные отзывы, но все равно являются слабым звеном в автомобиле. Пройдет определенное время, и придется их поменять.

Замена осуществляется в такой последовательности:

  • слить масло, повесить мост, поставить ступор под колеса;
  • выкрутить суппорт, отвечающий за тормоз;
  • тормозной щит убрать;
  • снять наконечники руля;
  • удалить сверху и снизу шкворни и клапаны гелей;
  • отмыть шкворень, который только что сняли;
  • промыть все снятые узлы, осмотреть их;
  • втулки смазать, спрессовать;
  • убрать стружку из канала спирали;
  • сменить сальники полуосевой, если в этом есть необходимость;
  • удостовериться в том, что шкворень рабочий;
  • вернуть на свои места масленки и шкворневые крышки;
  • установить шнуры;
  • после ремонта поставить все обратно.



Вернуться к оглавлению

Регулировка узла

При соблюдении всех необходимых норм производительность шкворневого узла, сделанного заводом, увеличится в несколько раз. При его правильном использовании машина может пройти около 90 тысяч километров, не требуя замены детали. Если же не соблюдать всех требований по затяжкам в период эксплуатации, будет усадка разрезной гайки и конуса. В конце концов возникнет неправильный люфт. Поломка шкворневого узла может привести к серьезным проблемам с автомобилем, им нельзя будет управлять.

Если обнаружили осевой люфт, необходима регулировка шкворней:

  • оставить авто на ручнике, на задние колеса сделать ступор с помощью домкрата, поднять колеса;
  • убрать кулак с поворота;
  • демонтировать детали;
  • снять прокладки и смазать их гелем;
  • вынуть втулки, используя инструменты;
  • убрать шкворни;
  • извлечь опоры из шаров;
  • снять вкладыши;
  • поставив все, намазать их гелем;
  • вернуть втулку на место;
  • сильно все затянуть и установить необходимые детали;
  • отрегулировать подшипники.

Регулировка узла

Отзывы автовладельцев свидетельствуют о том, что при неправильном использовании шкворня его придется поменять на более дорогой и качественный. Самостоятельный ремонт позволит водителю лучше изучить свой автомобиль.

prouazik.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
