Как проверить ШРУС? Признаки неисправностей и способы проверки «гранаты»

Автомобили с передним приводом пользуются большой популярностью во всем мире. Некоторые автомобилисты предпочитают именно переднеприводные, а не заднеприводные авто, считая их более удобными и надежными.На переднеприводных автомобилях используется подвеска типа «Макферсон» или «многорычажка». Обе они имеют ряд позитивных сторон, отличаются надежностью и выносливостью, кроме того не дороги в ремонте, что еще надо? Однако, как и все в этом мире, передний привод не лишен недостатков, владельцам таких авто приходится чаще менять шаровые опоры, передние ступичные подшипники, а также ШРУСы (шарнир равных угловых скоростей), о которых, кстати, сегодня и пойдет речь в моей статье.

ШРУСы или, как их еще называют «гранаты», доставляют немало хлопот автовладельцам, поэтому неудивительно, что их порой называют самым «слабым местом» переднего привода. Несмотря на прочные материалы, используемые при производстве «гранат», а также различные напыления, из-за трения и ударов, которые приходятся на переднюю подвеску, ШРУСы довольно часто выходят из строя. Банальный разрыв пыльника ШРУСа может привести к полному выходу из строя этой недешевой детали. Для того, чтобы предупредить неисправность ШРУСа и не «попасть» на дорогой ремонт, следует время от времени производить визуальный осмотр ходовой части, а также следить за целостностью пыльника ШРУСа. Сегодня я расскажу о том,

как проверить ШРУС, в случае подозрения его неисправности, вы узнаете о причинах и признаках неисправности «гранаты».

Шарниры равных угловых скоростей бывают внутренними (устанавливаются в КПП и передают крутящий момент от трансмиссии на внешний ШРУС), а также внешними (соединяются со ступицей колеса и передают крутящий момент непосредственно на колесо, через ступицу). Срок службы тех и других — разный, несмотря на кажущуюся схожесть. Причина в том, что внешние «гранаты» контактируют с колесами, от которых очень часто получают серьезные удары. Кроме того, резиновый пыльник ШРУСа очень мягкий и подвержен разрушению в результате «старения резины», воздействия нефтепродуктов, перепадов температуры и т. д. После того как пыльник повреждается, на внутренние трущиеся части шарниров попадает влага и песок, которые очень быстро выводят из строя внешний.

Причины неисправности ШРУСа:

  1. Заводской дефект (брак), низкое качество металла;
  2. Нарушения правил установки во время замены ШРУСа;
  3. Недостаток графитовой смазки или полное ее отсутствие. Смазка может вытечь в случае повреждения пыльника, во время движения автомобиля;
  4. Поврежденные пыльники или плохое их качество, в результате чего на трущиеся элементы ШРУСа попала грязь, песок, которые и сделали «свое дело»;
  5. Плохие дороги, удары, неаккуратная езда по плохой дороге;
  6. Естественный износ деталей (например, когда на машине в годах «умирает» ШРУС удивительного здесь ничего нет).

Признаки неисправности ШРУСа:

  1. Характерный хруст, который слышится во время поворота. Имеется ввиду не во время поворота руля, а во время совершения поворота на лево или на право.
  2. Хруст, который слышен, когда вы трогаетесь. Особенно слышно, когда вы резко стартуете с места.
  3. Наличия люфта в соединениях шарнира. Это ощущается во время проверки ШРУСа, при вывешенном колесе, но об этом чуть позже.
  4. Рывки во время разгона.

Как проверить ШРУС?

  1. Первый способ. Выверните руль до упора вправо или влево, затем включите передачу и попробуйте резко тронуться с места. Если во время такого рывка вы услышите хруст, скорее всего «граната» постепенно выходит из строя, или уже требует замены. Прислушайтесь с какой стороны
    хрустит ШРУС
    и готовьтесь к его замене.

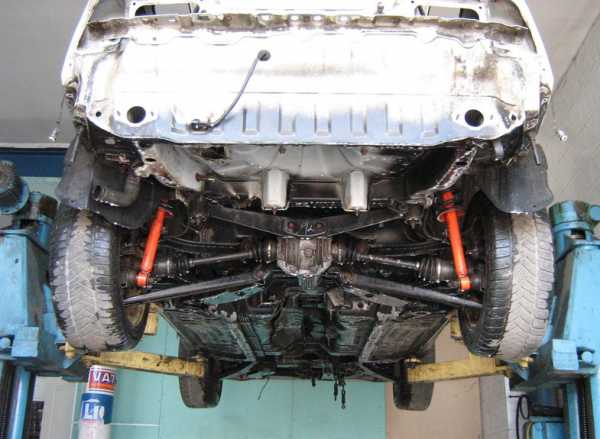

  1. Второй способ. Поднимаем машину на подъемнике или вывешиваем переднее колесо (с той стороны с корой слышен хруст). Далее производим визуальный осмотр, а также проверяем люфт. Люфта быть не должно, ну разве что минимальный.
  1. Третий способ. Вывешиваем «передок» или поднимаем машину на подъемнике. Включаем первую передачу или включаем «D». Если ШРУС неисправен, во время вращения колес вы услышите характерный отчетливый хруст.

Замена ШРУСа — занятие не из легких, и не каждому под силу, поэтому перед тем

как заменить ШРУС своими руками, необходимо реально оценивать свои возможности и знания в этой области. Если времени и желания нет, замену «гранаты» лучше доверить профессионалам. Они выполнят работу быстро и качественно, при этом вам, скорее всего, предоставят гарантию на проделанную работу.

vopros-avto.ru

Как проверить ШРУС и определить неисправность

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

  • низкое качество ШРУСов, установка подделок или бракованных запчастей;
  • отсутствие или плохое качество смазочных материалов;
  • повреждение пыльника и попадание в механизм абразивного мусора, воды;
  • агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Проверка люфта ШРУСа

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

  • несильные рывки при трогании автомобиля или изменении динамики;
  • люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

Как известно, на каждое ведущее колесо конструкция предусматривает по две гранаты — внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП.

Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний может подавать звуковые сигналы о неисправности в прямолинейном движении.

Особенно чётко сигнализирует ШРУС о необходимо замены при преодолении ям, канав, сугробов. Изношенный шарнир, конечно, будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в необходимости замены ШРУСа можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращаться колёсам в подвешенном состоянии, когда внутренний ШРУС значительно искривляется. Вот здесь и проявляется тот, ни с чем несравнимый, шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом, и приступать к его замене.

cartore.ru

Как проверить шрус на исправность

Чтобы объяснить, как проверить шрус на исправность, надо сначала рассказать о нем, и дать элементарные знания о причинах его неисправностей.

Итак, шрус или гомокинетический шарнир – это механизм передачи крутящегося момента по всей оси от трансмиссии к колесам, для равномерного распределения его при поворотах.

Раньше эта задача была возложена на карданные шарниры. Однако, из-за неравномерной передачи угловых скоростей, наблюдалось значительная потеря мощности, ускоренный износ шарниров и шин, трансмиссия подвергалась сильным перегрузкам. Срочно потребовался механизм, который мог избавить от этих проблем. И он был разработан.

Водители часто его называют гранатой. Считается, что ставят его только на автомобили с передним приводом. Однако это не так, ими снабжены и заднеприводные модели с независимой подвеской. Использование шарнира равных угловых скоростей обеспечивает:

— хорошую проходимость

— улучшенные характеристики управляемости

— экономный расход горючего из-за уменьшения потери мощности

Содержание статьи

Разновидности шруса

Различаются эти механизмы по установочному месту и по конструкции.

  • Внутренние
  • Внешние

Каждому колесу достается пара шарниров: внутренний — соединяет коробку скоростей с полуосью, внешний – полуось с колесом, точнее ее ступицей. Именно такая конструкция обеспечивает равномерность передачи крутящегося момента при поворотах. Канавки на внутренних шарнирах прямые, что позволяет гасить амплитуду колебания от вибраций подвески и самого автомобиля. Внешние шарниры снабжены канавками, располагающимися по радиусу, что снижает нагрузки при даже самых крутых поворотах.

Имея большой рабочий угол, внешний шрус обеспечивает возможность поворота до 70%, а внутренний – на 20%. Снаружи обычно устанавливают шаровые, а внутри – треножные шарниры.

По сути, граната (шрус) – это подшипник, и так же состоит из двух округлых плоскостей, во внутреннем пространстве которого по канавкам движутся металлические шарики. На гранату оказывают воздействие сразу несколько силовых факторов: сила трения, крутящий момент и постоянно изменяющееся положение осей под действием поворотов руля или преодоление неровностей дорожного полотна. Как следствие, происходит постепенное стирание канавок и увеличение зазоров между плоскостями, водитель начинает слышать треск при движении. Наступает момент, когда эти шумы слышны не только при поворотах, резком ускорении или попадания в яму, но и при ровной езде по прямой. Если не предпринять меры, то поломки не избежать.

Конструктивные особенности шруса

Исходя из конструктивных особенностей, разделение происходит по типу:

  • Шариковые
  • Триподные
  • Кулачковые
  • Карданные спаренные

Принципиальных отличий между ними нет, только некоторые незначительные моменты. Все они одним концом соединены с колесом, а с другой – валом двигателя.

Вся конструкция защищена плотно закрытым пыльником, который держится на валах хомутами. Внутри весь пыльник наполнен смазочным материалом, предохраняющим шарнир от сильного трения. Применяется особая смазка, которая в состоянии выдержать перегревы и постоянные удары. Есть смазки с молибденом в составе, есть без него. Использование графитовой смазки строго запрещено. Если смазка будет не должного качества, шарнир быстро выйдет из строя.

Факторы преждевременной поломки шруса

Во всех сопутствующих документах указано, что шарниры изготавливаются из высокопрочных материалов, и имеют большой эксплуатационный срок. Относятся к категории механизмов высокой надежности. Так оно и есть, однако, специфика их применения подразумевает действительно большие нагрузки и усиленное трение. А отвратительные дорожные покрытия, по которым приходится передвигаться машинам, добавляет деформации колебания и вибрации.

Наружные гранаты имеют гораздо меньший срок службы нежели внутренние.  Внешние шрусы очень часто гасят на себе силу удара колес, особенно на неровных дорогах, на высоких скоростях. Самым слабым местом у них считается пыльник – он мягкий и часто повреждается под механическими воздействиями разного рода. Через трещины и прорези в шарниры попадает влага частички грязи, мелкие крошки. Они становятся для трущегося механизма абразивом и еще больше ускоряют износ.

Это, несомненно, приводит к скорому возникновению различных проблем, главными из которых являются:

  • Проникновение грязи в места соединения, из-за различных повреждений и нарушения герметичности пыльника
  • Низкое качество или недостаточная смазка
  • Непрофессиональное вмешательство в конструкцию и некорректный стиль вождения
  • Заводские технологические нарушения изготовления

Как распознаются неполадки шруса

Поломка шруса, однозначно, обездвиживает автомобиль. И случается это всегда неожиданно. Не зря же ее называют гранатой – если она есть в машине, то рано или поздно обязательно рванет.

При производстве шарниров производитель не закладывает возможности ремонта. Если он пришел в негодность, то надо менять целиком всю конструкцию. Дело это не дешевое и трудоемкое.

Но это еще не самое страшное, гораздо опасней последствия внезапной поломки шруса, когда автомобиль находится в движении.

  1. Предельный износ приводит к стопору шарнирного механизма и как следствие, резкой остановке машины. Автомобиль стопориться на проезжей части, создавая помехи движению.
  2. В силу большой изношенности, с некоторых подшипников срываются иглы и по протоку попадают в картер, где перемалываются шестернями. Это имеет катастрофические последствия для автомобиля, вплоть до ее утилизации.

Понять, что со шрусом творится что-то неладное, можно по характерному хрусту на поворотах, и на старте. Могут наблюдаться рывки на старте.

Чтобы определить исправность наружного  шарнира, нужно закрутить руль до предела и дать ходу. Если хруст слышен, это означает, что деталь подлежит замене. Для проверки исправности внутреннего шарнира нужно проехаться по бездорожью. О неисправности будут говорить усиливающиеся шумы при попадании в ямы. Также, можно поднять машину на подъемник, включить мотор и прислушаться к шумам, когда колеса крутятся на весу.

Проверить гранаты можно еще одним способом: на подъемнике, переключить на первую скорость или «D». Услышите хруст – шрус поломался.

Как установить шрус

Установкой шарнира должны заниматься квалифицированные специалисты. Приобретать  нужно только оригинальные  приборы известных производителей.

Однако нам не помешает узнать, как это делается

  1. Снимается с машины привод

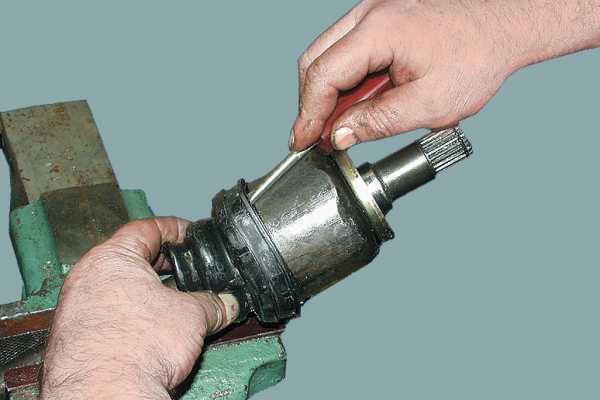

  2. Удаляется пыльник с внешней гранаты, удаляя хомуты плоскогубцами
  3. Вытирается смазка и снимается стопорное кольцо
  4. Закрепляется короткий хомут на вал
  5. На вал натягивается новый пыльник (смазка уже заложена в чехол)
  6. Надевается на шлицу вала стопорное кольцо
  7. Устанавливается шарнир на вал, перемещая до фиксации стопорным кольцом.
  8. Надевается на пыльник длинный хомут
  9. Вставляется отвертка между пыльником и валом, открывается маленький зазор, чтобы выпустить лишний воздух из чехла.
  10. Фиксируется пыльник креплением малого хомута на его узкой части
  11. Привод обратно устанавливается на машину.

Избежать больших финансовых потерь и внезапных неприятностей на дорогах поможет систематический (раз в 5 – 7 тысяч километров пробега) осмотр всей конструкции шруса и регулярная смена смазки пыльника.

elm327.club

Как проверить ШРУС и определить неисправность

Неисправность ШРУСа – диагностика, как определить поломку шрус по характерным признакам

Здравствуйте, уважаемые автомобилисты! Наслаждение всеми преимуществами переднего привода на современных автомобилях, с лихвой «компенсируется» проблемами, которые могут создать некоторые детали ходовой части.

В случае с передне- и полноприводными машинами, одним из самых проблематичных мест являются шарниры равных угловых скоростей. Сокращенно ШРУСЫ или, попросту, «гранаты».

Изучая специальную литературу можно найти утверждения, что все элементы ШРУСов изготавливают из сверхпрочных сплавов, износ которых происходит крайне медленно.

Но, как показывает практика, признаки неисправности ШРУСа могут появиться даже у авто, совсем недавно покинувшего сборочный конвейер автозавода. Причин этому может быть несколько, но самыми распространенными являются:

  • низкое качество ШРУСов, установка подделок или бракованных запчастей;
  • отсутствие или плохое качество смазочных материалов;
  • повреждение пыльника и попадание в механизм абразивного мусора, воды;
  • агрессивный стиль езды и отвратительное состояние дорожного покрытия.

Как самостоятельно определить неисправность ШРУСа

Неисправность любой из деталей в автомобиле обусловлена изменением её свойств, размеров, образованием выработки в трущихся деталях.

ШРУС – это шарнир, а значит, в его устройстве обязательно присутствуют элементы, работающие в тесном соприкосновении под постоянной нагрузкой. ШРУС представляет собой шариковый своеобразный подшипник, однако, обоймы его имеют поперечные канавки, что позволяет изменять угол между ведущей и ведомой полуосью.

Для того, чтобы заставить двигаться автомобиль шарнир передаёт колёсам значительное усилие, к тому же постоянно меняет угол между полуосями. Со временем на трущихся деталях образовывается выработка, увеличивается зазор. Там, где нет тесного соприкосновения деталей, появляется посторонний шум.

Признаки поломки ШРУСа известны всем автолюбителям. Главный из них – появление характерного «хруста». Такой звук могут издавать только шарики, которые перекатываются по канавкам, т.к. имеют слишком большую выработку.

Звуковое сопровождение может появляться в любой момент, но обычно это происходит при поворачивании, резком ускорении, преодолении препятствий. Автолюбителям необходимо знать и о других вариантах того, как проверить ШРУС.

Окончательно убедиться в неисправности шарниров, помогут:

  • несильные рывки при трогании автомобиля или изменении динамики;
  • люфт вала расположенного между ШРУСами при попытках двигать его в различных плоскостях.

Признаки неисправности внутреннего ШРУСа

Как известно, на каждое ведущее колесо конструкция предусматривает по два ШРУСа — внешний, передающий усилие от полуоси на ступицу колеса и внутренний, который вращает вал от КПП.

Хотя оба ШРУСа – это звенья одной цепи, но внешний выходит из строя гораздо чаще и быстрее. Обусловлено это тем, что нагрузки и углы поворотов шарнира на ступице гораздо больше.

При этом наружный ШРУС меньше по размерам. Описанные выше признаки поломки в больше степени относятся к наружным шарнирам. Для того, чтобы убедить в неисправности наружного ШРУСа, необходимо максимально повернуть руль и начинать движение. Когда угол между полуосями приближается к своему максимуму, неисправный ШРУС начинает «хрустеть».

Логичным будет вопрос, о том, как проверить внутренний ШРУС, ведь в естественном состоянии очень сложно добиться максимального искривления шарнира. В отличие от наружного, внутренний ШРУС может подавать звуковые сигналы о неисправности в прямолинейном движении.

Особенно чётко сигнализирует ШРУС о необходимо замены при преодолении ям, канав, сугробов. Изношенный шарнир, конечно, будет иметь значительный люфт при проверке вала рукой, а окончательно убедиться в необходимости замены ШРУСа можно, если приподнять машину на подъёмнике.

Включение первой передачи позволит вращаться колёсам в подвершенном состоянии, когда внутренний ШРУС значительно искривляется. Вот здесь и проявляется тот, ни с чем несравнимый, шарнирный «хруст». А это означает: пора ехать в автомагазин за ремкомплектом ШРУС, и приступать к его замене.

Ремонт авто своими руками

legkoe-delo.ru

Внутренний шрус: устройство и принцип работы, признаки неисправности, замена

Шарнир равных угловых скоростей, или по-народному «граната», является составной частью трансмиссии переднеприводного автомобиля. Его основная роль – это непрерывная передача вращения от КПП к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у различных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации обуславливают отличия в устройстве внешнего и внутреннего ШРУСа.

Устройство внутреннего ШРУСа

Внутренний шарнир равных угловых скоростей предназначен для передачи крутящего момента от трансмиссии ко внешнему ШРУСу. Он отличается от внешнего по размеру (в большую сторону) и стоимости, хотя состоит из тех же самых частей:

  1. Корпуса в виде чаши с ведомым валом.
  2. Внутренней обоймы – сферического кулака с ведущим валом.
  3. Сепаратора в виде кольца с отверстиями, чтобы удерживать шарики.
  4. Металлических шариков.

Роликовая разновидность шарнира характерна наличием опоры, которая при помощи трех роликов перемещается по дорожкам, нарезанным во внуренней части корпуса. Шарики или ролики находятся в канавках корпуса и удерживаются обоймой, которая соединяется с валом привода шлицевым соединением. При изменении угла ведущего и ведомого валов, шарики перемещаются по канавкам, непрерывно передавая усилие.

Признаки неисправности

Работа ШРУСа всегда связана с воздействием огромных нагрузок. Несмотря на применение в конструкции узла высокопрочных материалов, он иногда способен выходить из строя. Этому способствуют следующие причины:

  1. Применение при изготовлении деталей узла материалов низкого качества, использование поддельных или бракованных запасных частей.
  2. Отсутствие внутри механизма смазочного материала или его плохое качество.
  3. Попадание внутрь механизма воды или абразивного мусора из-за повреждения пыльника.
  4. Чрезмерная нагрузка на механизм из-за неудовлетворительного состояния дорожного покрытия или агрессивного стиля езды.
  5. Длительная эксплуатация, при которой вырабатывается ресурс деталей.

Неисправность внутреннего ШРУСа проявляется в следующих признаках:

  1. Характерный хруст при наездах на препятствия, трогании с места или резком ускорении.
  2. Рывки и вибрация при разгоне.
  3. Люфт в соединениях шарнира при вывешенном колесе.

Как проверить внутренний ШРУС

Поломка любой детали автомобиля связана с изменением ее размера, физических свойств или появлением выработки на трущихся частях. ШРУС – это шарнирное соединение, в котором элементы механизма тесно соприкасаются и находятся под постоянной нагрузкой. Со временем в местах взаимодействия деталей образуется выработка и увеличивается зазор, что проявляется в усилении характерного «хруста» при резком ускорении или преодолении препятствий.

В отличие от внешнего ШРУСа, который легко проверить при движении с максимальным углом поворота, внутренний редко находится в состоянии максимального искривления. Убедиться в исправности или поломке узла можно при вывешивании колеса. Для этого на подъемнике при работающем двигателе включают первую передачу, чтобы колеса медленно вращались. Если при этом от неисправной части слышен хруст, а при воздействии на вал ощущается люфт, значит ШРУС неисправен.

Какую смазку использовать для ШРУСа

Основные задачи смазок, применяемых в ШРУС – это защита от трения и предотвращение развития коррозии. Также смазка должна быть инертной по отношении к полимерным пыльникам, предотвращающим попадание влаги и мусора внутрь механизма. Большинству из вышеназванных требований соответствуют следующие разновидности смазок:

1. Литиевые. Это вязкие желтоватые составы, которые при низких температурах приобретают еще более густую консистенцию, с трудом намазываясь на детали. Они способны значительно снижать трение и нагрузки, действующие на элементы шарнира, защищать их от влаги и нейтрализовать случайно попавшую грязь. Единственный их недостаток – способность растворять некоторые виды пыльников, изготовленных из органических полимеров. Одним из представителей данного вида смазок выступает отечественная Литол-24, которую заменяют после пробега 100 тыс. км.

2. На основе дисульфида молибдена. Более универсальные смазки, которые отличаются повышенной устойчивостью к коррозии. В их составе снижено содержание органических кислот, за счет чего уменьшена агрессивность в отношении к полимерным изделиям. Подобные смазки рекомендованы к применению в ШРУСах автомобилей любых производителей. Основной их недостаток – чувствительность к попаданию влаги при нарушении герметичности пыльника, за счет чего смазка теряет свои свойства. Отечественные производители выпускают смазки с дисульфидом молибдена под общим названием ШРУС-4.

3. Бариевая смазка. Устойчива к попаданию внутрь механизма влаги, успешно противостоит коррозии, а также нейтральна к любым полимерам, из которых изготовлены пыльники. Главный ее недостаток – плохая устойчивость к низкой температуре. Смазка на данный момент в силу высокой стоимости не слишком распространена. Все отечественные составы, изготовленные по данной технологии, маркируются под названием ШРБ-4.

Для защиты ШРУС, даже при рекомендации продавцов, не рекомендуется применять следующие составы:

  1. Графитовые смазки, так как они предназначены для работы в подшипниках, а при использовании в ШРУС, срок его службы не превысит 25 тыс. км.
  2. Углеводородные смазки, в том числе технический вазелин, так как разрушаются при tо, превышающей 45оС, и приводят к поломке шарнира через короткое время.
  3. Консистентные составы, изготовленные на основе кальция и натрия, так как не способны работать в узлах с высокой механической нагрузкой, и приведут к выходу шарнира из строя после пробега 15-30 тыс. км.
  4. Составы, изготовленные на основе цинка или железа.

При смене смазки шарнира руководствуются инструкцией по эксплуатации автомобиля и самой смазки. Ее плановая замена должна производиться через каждые 100 тыс. км пробега, а также при установке нового ШРУСа или пыльника.

Замена внутреннего ШРУСа

Неисправный внутренний ШРУС способен во время движения развалиться, лишив машину подвижности. Чтобы избежать поломки и непредвиденных расходов, узел следует заменить при первых признаках неисправности. Все работы желательно проводить на специализированном СТО, так как операция требует от мастера определенных знаний и навыков. Но при наличии необходимого инструмента, соответствующего опыта и уверенности в своих силах, автолюбитель способен все проделать самостоятельно в условиях гаража.

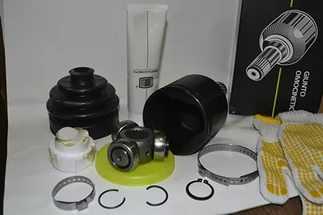

Перед заменой готовят следующие запасные части:

  1. Сам шарнир.
  2. Пыльник с новыми хомутами.
  3. Смазку.
  4. Гайку ступицы.

Процедура замены осуществляется в следующем порядке:

1. Автомобиль поддомкрачивается со стороны заменяемого ШРУСа или ставится на подъемник, после чего из коробки передач сливают масло.

2. Выкручивается гайка ступицы и снимается колесо.

3. Отсоединение стойки от рулевого наконечника и крепления шаровой опоры.

4. Сдергивание тормозного диска с суппортом со шлицов и отведение конструкции в сторону.

5. Сдергивание со шлицов внутреннего ШРУСа при помощи металлической направляющей и молотка.

6. Извлечение всего привода наружу.

7. Снятие хомутов пыльника, самого пыльника и неисправного ШРУСа после зажатия привода в тиски.

8. Закладка смазки в новый ШРУС.

9. Монтаж пыльника и насаживание ШРУСа на шлицы.

10. Установка хомутов на пыльник.

11. Установка собранного привода в коробку передач. При попадании в шлицы слышен характерный щелчок, после чего привод забивается на свое место.

12. Дальнейшая сборка производится в обратном порядке.

Описанный метод позволяет произвести замену внутреннего шруса всех моделей ВАЗ: 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, Нива, Лада Приора, Калина, Гранта, Веста и большинства иномарок.

voditelauto.ru

Как определить неисправность ШРУСа? — Авто-Мото24.ру

Конструкция ШРУСов автомобиля

Автомобилисты, которые эксплуатируют машины с передним или полным приводом знают про одно проблематичное место – ШРУСы (в народе гранаты). Данное сокращение прячет в себе следующее понятие – шарниры равных угловых скоростей. Это устройство представляет собой специальный подшипник, в обоймах которого произведены специальные поперечные пазы, а между ними находятся шарики. Данная конструкция позволяет передавать крутящее движение при различных углах (до 70 градусов).

Так как автомобиль при эксплуатации постоянно подвергается существенным усилиям в том числе по передаче крутящего момента, то данный узел рано или поздно выходит из строя. На касательных точках шариков и обойм появляется выработка, которая постепенно увеличивает между ними зазор, и он выливается определенным хрустом спереди автомобиля при его движении.

Изучив большинство источников необходимо отметить то, что все конструктивные элементы шарниров угловых скоростей сделаны из высококачественных сплавов и подвергаются медленному износу. Однако неисправности «гранат» могут появляться даже на новом автомобиле.

Повреждение обоймы ШРУСа

Наиболее распространенными причинами неисправности этого узла автомобиля являются:

  • низкое качество дорожного покрытия;
  • чрезмерно грубый стиль вождения водителя;
  • механическое повреждение защитного пыльника и попадание на трущиеся части рабочего узла воды с песком;
  • плохое качество смазки или её недостаточное количество;
  • не оригинальные запчасти с нестандартным составом сплава.

    Лопнувший ШРУС

Основной признак неисправности шарнира равных угловых скоростей – это хруст, издаваемый шариками подшипника по выработанным канавкам. При начале движения автомобиля могут появляться небольшие рывки и люфт. При движении на скорости свыше 40 километров в час и наезде на углубление в дороге, которое качнет переднюю часть машины так что кузов направится вверх, а колесная пара будет касаться асфальта – возникает треск. Также данный треск возникает при вхождении в поворот на скорости со включенной передачей, когда одна часть кузова прижимается к земле, а вторая наоборот поднимается.

Хруст и треск гранаты можно посмотреть на видео:

Каждое ведущее колесо имеет свой ШРУС. Он состоит из внутреннего и внешнего шарнира. Внутренний вращается валом, идущим от коробки передач, а внешний передает усилие от полуоси на ступицу колеса. Наружный чаще выходит из строя, так как углы поворота и нагрузки на ступице гораздо больше. Проверить его исправность довольно просто, следует просто проехаться по сугробам, ямам либо канавам. Другими словами — вывесить переднюю часть кузова.

В тех случаях, когда нужно проверить поломку внешнего шарнира, нужно до упора вывернуть руль и начать движение. Вышедший из строя элемент даст о себе знать, как только угол между полуосями достигнет максимального значения.

Наиболее эффективный способ для проверки неисправности «гранат», это использование подъемника. Колёса в подвешенном состоянии и включенной передаче, имеют больший угол наклона, и поломка внутреннего шарнира тут же даст о себе знать соответствующим звуком.

Как определить неисправность ШРУСа?

5 (100%) 1 vote

avto-moto24.ru

Как проверить Шрус и определить неисправность

Передний привод у автомобиля — это конструкторское решение предающее авто, прекрасные ходовые качества, которые способны выручать в разных ситуациях. Однако такие прелести имеют и обратную сторону медали. В силу своей сложности конструкции и чувствительности к всякого рода механическим воздействиям, механизм привода полуосей или как их еще называют «шрусы» требуют к себе должного и постоянного внимания. В данной статье будут рассмотрены возможные причины выхода из строя вышеуказанных механизмов, а также признаки по которым можно определить их неисправность.

Несмотря на заверения авто-инженеров, что механизм привода полуосей произведен из высококачественных сталей и имеет очень большой ресурс то это не совсем так. В силу своих конструкционных особенностей и отечественных дорожных условий данный механизм нуждается в уходе. И эта проблема касаемо не только стареньких авто с внушительным пробегом, но даже новые автомобили могут обратить внимание своего хозяина на свои шрусовые механизмы. А причины, которые могут вывести из строя механизм полуосей переднеприводного авто мы и рассмотрим ниже.

Причины неисправности шрусов

1.Низкокачественные материалы комплектующих, а также брак устанавливаемых запчастей.

2.Недостаточное внимание при подборе смазки для узлов шруса.

3.Обрыв защитного пыльника и как следствие, попадание пыли и других абразивных частиц в сам механизм что и приводит к преждевременному выходу из строя механизма.

4.Активный стиль управление автомобилем и ужасное состояние отечественных дорог.

Итак как всетаки понять что механизм привода вашего автомобиля уже требует ремонта. Любые повреждения или неисправности сопровождаются отклонениями от нормы размеров выработки, допусков детали и т. д. В силу своей конструкции и назначения шрус подвержен регулярным механическим нагрузкам и трению его торцевых краев о рабочие каналы полуоси и трений внутренней части подшипника. Шрус — это своего рода подшипник с обоймой, имеющей поперечные прорези для изменения угла наклона полуоси во время движения автомобиля. При передаче крутящего момента на колеса автомобиля механизм испытывает значительные нагрузки, так как кроме вращения колес постоянно изменяется и угол между полуосями что создает значительное трение и выработку на рабочих поверхностях шруса и полуоси. И после появления незначительной выработки в рабочей зоне шруса и полуоси начинает появляться посторонний шум хрустящего характера. Так, дают о себе знать шарики находящиеся внутри обоймы шруса. В силу механического износа шариков подшипника и обоймы такие звуки автовладелец может слышать при выруливании из поворота, при активном наборе скорости, и при перекате через ямки и бугры.

Как определить неисправность шруса

1.Легкие рывки при трогании с места, сопровождающиеся легким стуком.

2.Подняв автомобиль на подьемник или заехав на смотровую яму взять полуось рукой подвигать ее в разных направлениях при таких действиях имея дефекты и выработку в механизме, вы ощутите значительный люфт в рабочих областях шруса.



Стоит также отметить важный момент, что конструкция переднеприводного автомобиля предполагает наличие 4-ех шрусов. Двух внутренних, которые находятся на КПП авто и двух внешних, которые находятся на ступицах колес. И здесь вопрос о том какой же из вышеупомянутых узлов вышел из строя  внутренний или внешний мы и рассмотрим.

Два шруса одной полуоси, это один единый механизм но в силу того, что внешний подвержен большей нагрузке из-за более резких и более широких углов поворота ступицы. Чтобы определить неисправность внешнего шруса нужно совершить совсем простую манипуляцию. Для этого необходимо вывернуть руль в любую сторону до максимума и начать трогаться. При достижения максимального угла между шрусами во время такого поворота неисправный шарнир если он неисправен и имеет выработки начнет издавать характерный хруст.

Как проверить люфт шруса видео

Если с внешним шрусом мы разобрались, то как поставить диагноз внутреннему ?! Здесь все чуть проще внутренние шарниры дают о себе знать при прямолинейных движениях, в частности, при переключении с задней передачи на первую когда шарикам подшипника приходиться резко менять свое местоположение в обойме.

Все вышеперечисленные методы самостоятельного определения болезней шрусов вашего авто практически с вероятностью в 90% помогут вам распознать данную проблему и ее наличие. И все же самым качественным и 100%-ым методом будет диагностика на СТО, где специалисты укажут на все дефекты и даже предоставят вам возможность побывать под вашим автомобилем подняв его, не подъемник и обследовав его более тщательно.

pol-z.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
