Доработка модуля управления светотехникой Приора — 8 Февраля 2018

Модуль Управления Светотехникой (МУС) 2170-3709820 521.3769 переделка в 2170-3709820-10 522.3769 (из нормы в люкс)

Технические характеристики модуля:

Масса: не более 0,25 кг
Габаритные размеры: 155×73×60 мм
Подключение: колодка 1118-3724500
Применяемость: Lada Приора (2170)

Цоколёвка, расположение контактов

КОНТАКТ	НАЗНАЧЕНИЕ
G	к моторедуктору корректора света фар управляющий провод к моторедуктору корректора света фар
56b
58b	от источников подсветки органов управления и приборов
31	— «Масса»
Xz	+ 12 В (от клеммы «15» выключателя замка зажигания)
56	к переключателю ближнего/дальнего света фар (выход +12В включения освещения)
1	от задних противотуманных фонарей (вход, индикация включения задних ПТФ)
2	к контроллеру (включение задних/передних противотуманных фонарей)
3	от передних противотуманных фар (вход, индикация включения передних ПТФ) (только для МУС 522.3769)
4	к контроллеру (регулирование уровня подсветки приборов)
58	к лампам габаритных огней (выход, включение габаритных огней)
30	+ 12 В от Аккумулятора (от клеммы «30» выключателя замка зажигания)

Номинальное напряжение, В

Номинальная нагрузка

Цвет

Активная

Емкостная
не менее 0,1 мкФ

Ламповая

Видовые поверхности

Символы

Подсветка символов

Подсветка сигнализаторов

2 мА контакт G

1…16 мА
контакт 2 (ПТФ)
1…40 мА
контакт 2 (ЗПТФ)
1…16 мА
контакт 4
(«+» яркости)
1…40 мА
контакт 4
(«-» яркости)
нагрузка
коммутируется
на контакт 31

10 А контакт 56
контакт 58

Чёрный

Белый

Светло-зелёный

ЗПТФ — жёлтый

ПТФ — cветло-зелёный

На плате МУС 521.3769 отсутствует контакт 3, отсутствует светодиод подсветки и диод индикации включения, кнопки включения передних противотуманных фонарей, так же отсутствуют токоограничительные резисторы для этих светодиодов. и резистор отвечающий за сопротивление управляющего выхода блока. Вместо кнопки включения передних ПТФ установлена непрозрачная заглушка.

Недостающий контакт можно изготовить из кусочка латуни, или старой клеммы подходящего размера, по аналогии с остальными контактами.

Для переделки понадобятся следующие детали:

smd резисторы 910 Ом в корпусе 1206 — 3шт

smd светодиоды, желтый 1 шт и зеленый 1 шт в корпусе 0805

smd тактовая кнопка 6х6х3,4 мм силиконовая герметичная 1 шт

У разных производителей модулей управления светотехникой могут отличаться платы, расположения и тип используемых радиоэлектронных компонентов. В данном случае нам необходимо впаять на места R5, R16 и R18 резисторы 910 Ом. Светодиоды HL11 и HL13. Кнопку SB4.

Чтобы проверить правильность переделки нужно измерить сопротивление на контакте 2, при нажатии на кнопки включения передних и задних противотуманок, оно должно составлять около 600 Ом и 1,5 кОм. Для проверки индикации включения передних ПТФ нужно подать +12В на контакт номер 3. Аналогичным способом, подачей +12В на соответствующий контакт, проверяется впаянный светодиод, подсветки кнопки включения передних ПТФ.

Так же на всякий случай, во избежании нагрева в процессе работы и повышения надежности, было увеличено сечение, силовых токопроводящих дорожек, т.к. ближний свет не имеет разгрузочного реле, и всё ток идет через МУС. Сделано это было с помощью медной проволоки диаметром 0.8-1мм, которая напаивается параллельно дорожкам.

Теперь о подключении противотуманных фар. Нужно добавить в штатный разъём XP2 контроллера электропакета недостающий контакт №19. Для этого используется клемма типа АМР 173681-1. На этом контакте появляется плюс, для управления реле противотуманных фар.

Реле лучше установить типа 98.3747-10 или аналогичное, 4х контактное, но можно и 5 контактное.

У данного типа реле две силовые клеммы на 6,3мм, а две на питание обмотки реле на 4,8мм. Для монтажа реле в монтажном блоке нужно использовать гнездовые контакты с фиксатором.

Обычно реле устанавливается на зарезервированное штатное место К10. Так же в монтажном блоке предусмотрены места для предохранителей ПТФ. F17 (10 А) — левая противотуманная фара. F18 (10 А) — правая противотуманная фара. Для установки предохранителей используйте специальные клеммы подходящие для вашего типа монтажного блока. Например для монтажного блока черного цвета подходят клеммы как на фото ниже.

Контакт 3 модуля управления светотехникой подключается параллельно плюсовому проводу одной из противотуманных фар для индикации. Схема подключений представлена на рисунке.

Если запитывать противотуманные фары непосредственно от аккумулятора отдельным проводом, то желательно в непосредственной близости от аккумулятора установить ещё один силовой предохранитель.

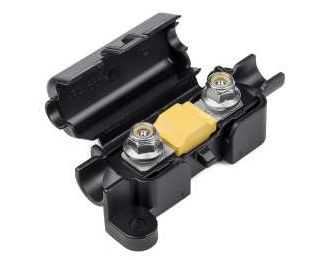

Держатель предохранителя например такого типа как на фото. Каталожный номер AX-713. Его конструкция удобна для крепления в любом удобном месте. Номинал предохранителя нужно использовать исходя из сечения используемого кабеля и нагрузки. Для стандартных ПТФ это 30-40А, Провод сечением 2,5-4кв. Все провода желательно укладывать параллельно штатным, в гофрах, во избежании перетирания и повреждения.

zazsila.ru

Модули управления светотехникой МУС 50.3769, 521.3769, контакты

Модули управления светотехникой МУС 50.3769, 521.3769, 522.3769, 58.3769, 582.3769 предназначены для коммутации электрических цепей управления наружным освещением, передними и задними противотуманными огнями, регулирования уровня освещения органов управления и приборов, управления углом наклона светового луча автомобильных фар.

Модуль управления светотехникой МУС 50.3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194, характеристики, назначение контактов.

Подключение модуля управления светотехникой МУС 50.3769 в систему электрооборудования Lada Гранта и Lada Калина FL производится с помощью колодки 1118-3724500.

Основные характеристики модуля управления светотехникой МУС 50.3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194.

Номинальное напряжение, В : 12
Номинальная нагрузка :
— Индуктивная : 110 мГн; 0,5 А контакт 56, 50 мГн; 0,25 А контакт 1
— Ламповая : 10 А контакт 58 и контакт 3, 5А контакт 4, 2,5 А контакт 2
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Размеры, мм : 70х110х64
Масса, не более, кг : 0,2

Нумерация и назначение контактов модуля управления светотехникой МУС 50.3769 для Lada Гранта, ВАЗ-2190, Lada Калина FL, ВАЗ-2192, ВАЗ-2194.

G — не используется.
56b — не используется.
58b — не используется.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к лампам ближнего света.
1 — Масса (сигнал включения габаритных огней от центрального блока кузовной электроники) (только для МУС 50.3769-01).
2 — к задним противотуманным фонарям.
3 — к передним противотуманным фарам (только для МУС 50.3769-01, -02).
4 — к дневным ходовым огням.
58 — к лампам габаритных огней и источникам подсветки приборов.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.

Модули управления светотехникой МУС 521.3769, 522.3769 для Lada Приора, ВАЗ-2170, характеристики, назначение контактов.

Подключение модулей управления светотехникой МУС 521.3769, 522.3769 в систему электрооборудования Lada Приора производится с помощью колодки 1118-3724500.

Основные характеристики модулей управления светотехникой МУС 521.3769, 522.3769 для Lada Приора, ВАЗ-2170.

Номинальное напряжение, В : 12
Номинальная нагрузка :
— Активная : 2 мА контакт G
— Емкостная, не менее 0,1 мкФ : 1-16 мА контакт 2 (ПТФ), 1-40 мА контакт 2 (ЗПТФ), 1-16 мА контакт 4 («+» яркости), 1-40 мА контакт 4 («-» яркости), нагрузка коммутируется на контакт 31

— Ламповая : 10 А контакт 56 и контакт 58
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Цвет подсветки сигнализаторов : ЗПТФ — желтый, ПТФ — светло-зеленый
Размеры, мм : 155х73х60
Масса, не более, кг : 0,25

Нумерация и назначение контактов модулей управления светотехникой МУС 521.3769, 522.3769 для Lada Приора, ВАЗ-2170.

G, 56b — к моторедуктору корректора света фар.
58b — от источников подсветки органов управления и приборов.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к переключателю ближнего/дальнего света фар.
1 — от задних противотуманных фонарей.
2 — к контроллеру (включение задних/передних противотуманных фонарей).
3 — от передних противотуманных фар (только для МУС 522.3769).
4 — к контроллеру (регулирование уровня подсветки приборов).
58 — к лампам габаритных огней.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.

Модули управления светотехникой МУС 58.3769, 582.3769 для Lada Приора FL, ВАЗ-2172, характеристики, назначение контактов.

Подключение модулей управления светотехникой МУС 58.3769, 582.3769 в систему электрооборудования Lada Приора FL производится с помощью колодки 1118-3724500.

Основные характеристики модулей управления светотехникой МУС 58.3769, 582.3769 для Lada Приора FL, ВАЗ-2172.

Номинальное напряжение, В : 12
Номинальная нагрузка :
— Активная : 2 мА контакт G, 0,0005-0,05 А контакт 56b
— Индуктивная : 0,25 А контакт 2 и контакт 4
— Ламповая : 10 А контакт 56, 5 А контакт 58, 2,5 А контакт 58b
Цвет видовой поверхности : черный
Цвет символов : белый
Цвет подсветки символов : светло-зеленый
Цвет подсветки сигнализаторов : ЗПТФ — желтый, ПТФ — зеленый
Размеры, мм : 155х73х60
Масса, не более, кг : 0,25

Нумерация и назначение контактов модулей управления светотехникой МУС 58.3769, 582.3769 для Lada Приора FL, ВАЗ-2172.

G — к моторедуктору корректора света фар.
56b — к контроллеру системы автоматического управления освещением (только для МУС 582.3769).
58b — к источникам подсветки органов управления и приборов.
31 — Масса.
Xz — +12 Вольт от клеммы «15» выключателя замка зажигания.
56 — к переключателю ближнего/дальнего света фар.

1 — от задних противотуманных фонарей.
2 — к реле задних противотуманных фонарей.
3 — от передних противотуманных фар (только для МУС 582.3769).
4 — к реле передних противотуманных фар (только для МУС 582.3769).
58 — к лампам габаритных огней.
30 — +12 Вольт от клеммы «30» выключателя замка зажигания.

Активируем кнопку передних ПТФ в МУСе от нормы.

Активируем кнопку передних ПТФ в МУСе от нормы.

Принципиальная схема МУС

Данная доработка касается только нового образца МУСа, с вертикальным расположением разъема в компактном тонком корпусе.

Для начала вскройте МУС.

Чтобы снять ручку включения ближнего света и габаритных огней, используйте ткань или несколько слоёв бумаги, подложив их под губки плоскогубцев, приложив небольшое усилие, потяните её.

Внимание! Фиксаторы залиты клеем, аккуратно освободите защёлки прямой тонкой отверткой или канцелярским ножом.

Не потеряйте пластиковые наконечники пружин трещотки.

МУС вскрыт, плата извлечена.

фото отдельных участков.

Как видно, на плате не достаёт деталей для использования функции кнопки ПТФ. Наша задача их туда добавить.

Для доработки нам понадобится найти реле с маркировкой 21.3777MS именно MS от производителя АВАР. Внимание дефицит!

Главное — убедиться в наличие на плате реле 8-pin микросхемы AS195! даташит

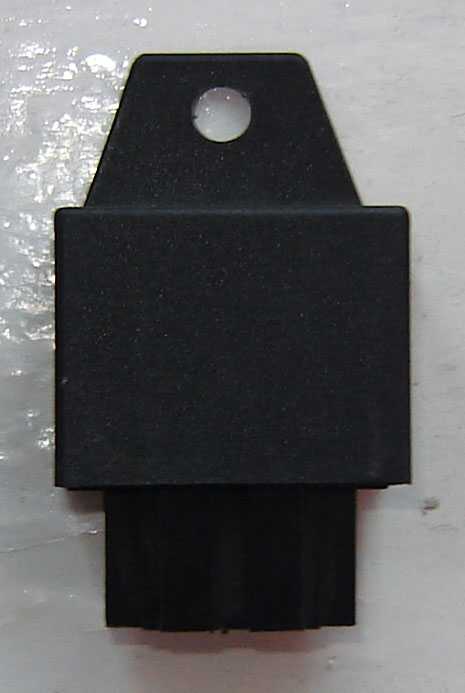

Корпус и печатная плата нужного реле выглядит примерно так (плата уже без компонентов).

его модификация

Если есть возможность вскрыть реле при покупке, воспользуйтесь ей, да бы не купить неподходящее реле.

Ниже, фото реле, которые с виду одинаковые но с другой начинкой, будь те внимательны, покупать такие реле не нужно!

ещё одно

Если нашли нужное реле 21.3777MS (авар), то перепаиваем с его платы на плату МУСа:

Компоненты:

— микросхему AS195 DA2A

— транзистор BCP56-16 в VT2.
— стабилитрон BZX 79C 6V2RL в VS1.

— SMD конденсаторы:

220нФ в C8

330пФ в C7

— SMD диоды:

SM4005 (1N4001-1N4007 или S1J) в VD6, VD7, VD8, VD9.

— SMD чип-светодиоды:

HL4 (подсветка, зеленый)

HL5 (включены ПТФ, оранжевый).

— SMD резисторы:

8.2 кОм в R28, R24

150 кОм в R25

33 кОм в R29

510 Ом в R27
910 Ом в R4

820 Ом в R5

330 Ом в R26

а также:

— микро-реле из К1 в К1.

— впаять два штырька (папа) контактов 3 и 4 МУСа (взять из этого же реле).

— микропереключатель без фиксации гнездо SW2.

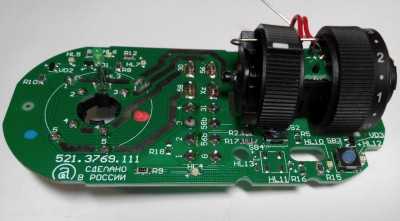

Фото оригинальной платы МУСа люкса

фото модернизированной платы

мой вариант с навесным монтажом

Теперь нужно доработать кнопку включения птф таким образом. Делаем перегородку толкатель и вставляем в специальные пазы.

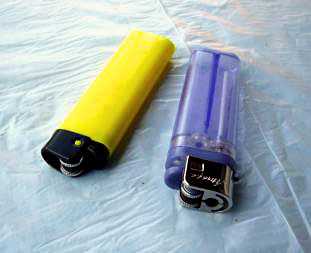

Вытаскиваем пружинки из одноразовых зажигалок, откусываем на них сужения, одеваем их на направляющие штоки кнопки.

Сверлим отверстие на 3мм в кнопке в том же месте как на соседней, с обратной стороны есть ориентир.

Прижимаем к отверстию с лицевой стороны фольгу. Заливаем просверленное отверстие термоклеем, отрываем фольгу и получаем хорошо залитое отверстие, через которое будет проходить свечение от светодиода индикации ПТФ.

При сборке МУСа, необходимо установить контактную группу таким образом:

Чтобы проверить итог доработки, нам нужно подать на него питание:

Минус на «31»контакт +12в на 30 и Zx затем, повернуть ручку на блоке в режим включения габаритов и дальше можно смотреть, что происходит на схеме (на плате МУСа).

Если все правильно спаяно и детали все исправны, то при нажатии на клавишу включения ПТФ должно щелкнуть маленькое реле на плате МУСа, а на контакте 4 появиться +12 вольт, замкните 3 и 4 контакты, светодиод индикации должен засветиться.

Я выражаю огромную благодарность «Андрей710» за помощь в появлении этой статьи.
