Не работает центральный замок в автомобиле

Центральный замок (ЦЗ) – очень удобная штука, позволяющая легким движением руки запирать или отпирать все двери автомобиля сразу. Однако иногда эта система работает некорректно или вообще не реагирует на поворот ключа или нажатие кнопки. Какие могут быть причины неисправности центрального замка?

Часто центральный замок, особенно на отечественных автомобилях ВАЗ-2110, ВАЗ-2114, ВАЗ-2115 и их производных начинает «капризничать». Проявляется это так: когда водительскую дверь закрываешь ключом, то остальные двери не реагируют. Если же ключом немного пошевелить, то центральный замок срабатывает. Почему так происходит?

Не замыкаются контакты в главном приводе

Центральный замок, работающий от замка водительской двери, функционирует так: в указанной двери установлен электропривод, который не только управляет ее замком, но и выдает сигналы на блок центрального замка. Блок же раздает соответствующие сигналы на приводы, установленные в других дверях.

Управляющий привод в водительской двери имеет пять проводов

Для этих целей в водительскую дверь устанавливается привод не с двумя, как обычно, проводами, а с пятью. По дополнительным проводам, привод «общается» с блоком ЦЗ. Когда замок запирается, шток управляющего привода водительской двери опускается, и замыкает определенные контакты внутри своего корпуса. Блок ЦЗ получает напряжение и дает команду на приводы замков других дверей закрыться. Так же происходит и при открытии, только напряжение идет по другим проводам и через другие контакты, давая понять блоку ЦЗ, что нужно подавать команду на отпирание дверных замков.

При этом контакты внутри управляющего привода не всегда могут замыкаться в нужный момент. Например, это может происходить из-за неправильной регулировки тяги, которая соединяет кнопку замка на двери и сам электропривод. То есть кнопка уже может упираться в обшивку, не давая тяге опускаться дальше, но контакты в приводе еще не замкнулись. Соответственно кажется, что замок заперт (он может быть и реально заперт на водительской двери), но остальные двери запираться не будут, так как нужно опустить тягу еще на пару миллиметров.

Такое же явление изредка встречается на ВАЗ-2110, когда кнопка зажимается об обшивку двери и так же не дает тяге опуститься на нужную глубину. Самая главная «фишка» в том, что механическому замку этого опускания может хватать для блокировки и кажется, что дверь заперта, а соответственно приходят мысли о неисправности всей системы центрального замка. Это не так.

Когда центральный замок ведет себя подобным образом, в первую очередь стоит убедиться, что кнопка опущена до конца. Для этого нужно при открытой двери защелкнуть фиксатор замка на два щелчка, имитируя закрытую дверь, повернуть ключ и рукой попробовать опустить кнопку пониже. Если центральный замок сработает, значит нужно освободить кнопку замка от плотного контакта с обшивкой двери или отрегулировать тягу от нее к управляющему приводу.

Сгорел предохранитель центрального замка

Если центральный замок все же не реагирует на запирание-отпирание водительской двери, значит проблема, скорее всего, электрическая. Простейшая причина – перегорание предохранителя. Причем в случае с центральным замком он может перегореть не только от короткого замыкания, но и от обычной перегрузки. Так происходит, когда приводам слишком тяжело перемещать тяги замков, например, из-за неправильной регулировки тяг или застывшей смазки в замке. Кроме этого, предохранитель может сгореть, если многократно пытаться отпереть «с брелка» замерзшие замки.

Перебиты провода центрального замка

Еще одной причиной, по которой центральный замок может полностью или частично не работать, является разрыв проводов. Причем ломаются провода, как правило, в тех местах, где на них воздействуют нагрузки на изгиб – вход из стойки кузова в дверь. Водительская дверь – самая часто открываемая дверь в любом автомобиле, а управляющий привод стоит именно в ней. Это значит, что достаточно переломиться хотя бы одному проводу, который входит в нее из стойки и относится к центральному замку, как вся система замков может начать работать некорректно.

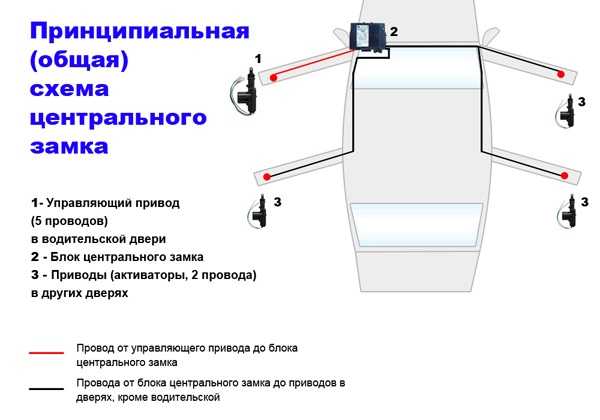

Принципиальная схема работы электрической системы центрального замка

Определить данную неисправность достаточно легко. Нужно аккуратно снять один из концов резиновой гофры, по которой провода заходят в дверь, и потянуть нужные провода на себя. Какие именно провода отвечают за центральный замок можно узнать из электросхемы автомобиля. Если же эта информация недоступна – можно тянуть все провода по отдельности.

Смысл такой проверки в том, что порванный провод вытянется из общего жгута. Здесь же вы сможете вытянуть и второй конец, чтобы соединить их и таким образом отремонтировать центральный замок. Соединить провода можно скруткой, а можно использовать клеммы «папа-мама». Естественно, любое такое соединение нужно будет замотать изолентой.

Провода могут быть перебиты и в других местах, но это редкость. Если же такое все же произошло, нужно прозвонить мультиметром всю электрическую сеть центрального замка и найти разрыв. Это требует определенных знаний по автомобильной электрике, и умения обращаться с мультиметром.

Сгорел блок центрального замка

Еще одна причина, по которой может не работать центральный замок – сгорание блока центрального замка. Чтобы его продиагностировать, нужно так же воспользоваться мультиметром и определить наличие напряжения на контактах, к которым подключены приводы других дверей. Управляющий привод в водительской двери должен в это время подавать ток на соответствующие контакты блока (замок нужно отпирать или запирать ключом).

Неисправен активатор центрального замка

И, наконец, причина отказа центрального замка может быть в самом управляющем приводе (их еще называют активаторами), а точнее – в его контактной группе. Контакты могут окислиться или обломиться и тогда привод не сможет подать соответствующий сигнал на блок – остальные двери не отреагируют на поворот ключа в замке водительской двери.

В этом случае нужно будет заменить электропривод на исправный. Узнайте, какой привод стоит в вашем автомобиле, и купите аналогичный. Если привод представляет собой обычный распространенный активатор, то купите такой же. Самое главное, чтобы он имел пять проводов, потому что активаторы с двумя проводами отвечают только за запирание и отпирание замка и не подают сигналов на блок ЦЗ.

russia-avto.ru

Центральный замок ВАЗ 2114: принцип работы, причины неисправностей и способы их устранения

Вот уже сколько лет, автомобилисты всего мира жалуются на неисправность центрального замка и зачастую, задаются вопросом: «Почему это происходит, и какие тому причины»? Ответ на данный вопрос, может быть получен в детальном рассмотрении самого принципа работы центрального замка и его возможностей.

Известно, что практически все современные машины имеют специальную автоматизированную систему, которая позволяет открыть дверь автомобиля и закрыть ее, всего лишь нажатием кнопки. Это и есть центральный замок, и как выясняется, из-за его автономности могут возникнуть некоторые проблемы. Данная дилемма не обошла стороной и отечественный ВАЗ 2114, который для многих, давно стал незаменимым.

Принцип работы ЦЗ

Для начала, давайте разберемся, какой принцип работы центрального замка на ВАЗ 2114? Работа центрального замка предполагает передачу сигнального управления в определённую точку, после чего следует активация реле. В результате этого, при нажатии кнопки на брелоке, дверь автомобиля будет закрыта, или же наоборот — открыта. Достаточно простое объяснения.

Однако этого хватает, чтобы выделить первую проблему с центральным замком, с которой все имеют дело. Это, как несложно догадаться, вопрос технического характера. Другими словами, внутреннее состояние устройства.

Как мы уже знаем, управления ЦЗ происходит по принципу передачи сигнала управления с точки А, в точку Б. Именно здесь и кроется загвоздка, которая объясняется по ряду причин.

  • некорректный монтаж прибора или неправильная настройка;
  • климатическое воздействие.

Возможности устранения проблем

Проблемы кажутся достаточно серьезными. Но не спешите огорчаться. Зная эти причины, вы можете задать себе вопрос: «Почему не работает центральный замок на ВАЗ 2114? В чем проблема?»

Для начала необходимо провести самостоятельную диагностику, которая позволит определить дальнейшие действие. Если автомобиль производит звук закрытия дверей, но ничего не происходит, то следует открутить фиксаторы с дверей, после чего запереть автомобиль. Если двери замыкаются единично, для починки следует купить новые с соответствующим диаметром.

Отличным советом будет проверить внутреннее состояние центрального замка. Часто, причина проблемы может быть в сухом покрытии проводов. В этом случае, стоит смазать машинной смазкой и закрепить материалы на нужные места.

Возможно, пульт дистанционного управления имеет слабый заряд. В этом случае стоит заменить батарейку или, если нужно, сам пульт.

Другой вид проблем имеет несколько иной характер — неработоспособность, вина которому — климат. Нестабильность в работе замка, может быть, по причине низких температур, которые приводят к заморозке системы подачи сигнала. Или, что бывает чаще, — попадания воды в центральный замок ВАЗ 2114. Эта проблема элементарно решается сушкой определённых мест ЦЗ.

Полезный совет: Одна из наиболее распространенных проблем центрального замка — это разряженные батарейки. Специалисты рекомендуют менять их 2 раза в год. Причиной для замены, может служить некорректное срабатывание с дистанции 4-5 метров.

Другие варианты отказа системы

Вышеперечисленные проблемы являются основными причинами повреждения. Однако существует и более сложный механизм, дефект которого не может быть оставлен без внимания.

Бывает, что при ручном способе активации ЦЗ не работоспособен. В данном конкретном случае, скорее всего не работает предохранитель центрального замка ВАЗ 2114. Его состояние зависит от температуры среды. По причине переохлаждения, происходит нарушения работы и он выходит из строя, в следствии этого, ничего не происходит. ЦЗ не реагирует на сигнальные импульсы. Другая причина, это высокая температура, которая приводит к короткому замыканию.

Факт: Часто, центральный замок работает с перебоями в определённых местах. Обычно, причиной этому, являются электромагнитные помехи.

Почему сгорел блок центрального замка ВАЗ 2114 и что делать

Решение данной проблемы основывается на применении специального аппарата — мультиметра. С помощью него можно проверить напряжения тех контактов, которые отвечают за активацию остальных дверей. Что делать, если не работает блок управления центральным замком на ВАЗ 2114 и не подает никаких признаков жизни? В таком случае, необходимо убедится в его возможном восстановлении, предварительно продиагностировав его состояние и, при необходимости, восстановить или купить новый.

Познавательная информация: Центральный замок на ВАЗ 2114 очень чувствительный. Для повышения надежности и стойкости, рекомендуют избегать мест повышенной влажности и прямых попаданий лучей на устройство.

Для любителя или специалиста поломка в машине всегда становится неприятным моментом. Однако, имея определённые познания в проблемах поломки и способах их решения, можно значительно упростить себе жизнь, легко исправив неисправность ЦЗ.

vazremont.com

Что делать, если не работает центральный замок на ВАЗ-2114

Центральный замок на ВАЗ-2114 является прекрасным устройством, с помощью которого можно разовым движением открыть или закрыть все двери транспортного средства. Со временем возникает ситуация, когда автомобиль перестает закрываться с помощью центрального замка либо закрытие происходит через раз. В таком случае можно судить о том, что устройство вышло из строя.

Причины неисправности

Существует множество причин, по которым центральный замок на ВАЗ-2114 перестает стабильно работать. Все существующие причины неисправности можно разделить на две подгруппы: климатическое воздействие и техническая поломка. В первом случае замок начинает работать нестабильно из-за влияния климата, то есть в силу очень низких температур, в результате чего может заморозиться не только замок, но и другие системы.

Или же в результате обильных дождей в центральный замок на ВАЗ-2114 попала вода. Среди технических причин следует отметить некорректный монтаж прибора на автомобиль или же неправильную настройку его работы. Но иногда устройство не работает из-за длительной эксплуатации, что приводит некоторые элементы к естественному износу. Также проблема может заключаться в использовании низкокачественных устройств.

Принцип работы

Как происходит управление центральным замком на ВАЗ-2114? Алгоритм действия ЦЗ заключается в том, что импульс управления поступает на определенною точку, в результате чего активируется одно реле с силовыми контактами. В одном случае происходит запирание автомобиля, в другом — наоборот. Активаторы ЦЗ подключаются к 30 контакту реле, а через замкнутый 87 контакт на оба выхода активатора действует масса. Если же срабатывает то или иное реле, то 30 контакт будет подключаться к плюсу, и в итоге на активатор будет подаваться временное напряжение, что приведет в движение шток, который либо откроет, либо закроет дверь.

С учетом того, что все активаторы подключаются в систему ЦЗ параллельно, то одно действие будет одинаковым для всех дверей. Устанавливаемые замки на автомобили могут быть электрическими или пневматическими. Электрический ЦЗ состоит из механизмов с единым моторчиком, второй, в свою очередь, включает в себя компрессор, трубки и пульт управления.

Мнения специалистов

Многие специалисты, которые сталкивались с проблемой того, что не работает центральный замок на ВАЗ-2114, утверждают, что все беды с устройством следует разделить на некоторые категории. Ниже мы рассмотрим каждую из них.

Категории неполадок:

  1. Полный отказ устройства.
  2. Частичный отказ замка.
  3. Работа со сбоями в результате механических, электрических или других дефектов.

При появлении проблемы с центральным замком автовладелец должен самостоятельно определить, к какой из вышеперечисленных категорий относится поломка. Поэтому ремонт неисправности не следует начинать с разбора того или иного агрегата — достаточно провести тщательную диагностику оборудования. Благодаря проведенной диагностике автолюбитель не только сократит время на поиск и решение проблемы, но и уменьшит денежные затраты на проведение ремонта.

Во-первых, центральный замок двери на ВАЗ-2114 работает независимо от работы двигателя или зажигания. Главное для ЦЗ — наличие исправной бортовой сети. Исправность БС заключается в правильном подключении клемм питания транспортного средства к АКБ. Самой простой причиной неисправности специалисты называют слишком толстые стенки язычков двери, которые не могут свободно ходить через обшивку. В результате активатор попросту не в силах произвести закрытие дверей, при этом воспроизводит щелчки завершенной работы. Проверить можно простым способом — достаточно открутить фиксаторы с дверей и закрыть автомобиль. Если все двери разово закроются, придется купить новые фиксаторы с меньшим наружным диаметром.

Диагностика неисправности сигнализации

Управляющий активатор ЦЗ устанавливается в водительскую дверь. Как только срабатывает данный привод, то по каналам цепи между остальными активаторами посылается сигнал, согласно которому происходит нужное действие. При установленной на автомобиль сигнализации проверку работоспособности следует начинать с нее. Для этого нужно проверить закрытие как ключом, так и с помощью брелока. Если с первого автомобиль закрывается полностью, а со второго – нет, то проблема заключается в электрической цепи сигнализации либо же в цепи управления. Случается, что самой простой причиной незакрывания автомобиля с брелока является слабый заряд, используемый в батарее.

Случается такое, что и при ручном способе центральный замок не срабатывает. Если используется вакуумный ЦЗ, то при ручной проверке будет отсутствовать звук работающего компрессора. При электрическом ЦЗ будут слышны характерные щелчки, которые издает реле. Однако кнопки на всех дверях останутся в неизменном положении. Чаще всего на отечественных автомобилях наблюдается использование электрических систем центрального замка. В таких случаях, вероятно, вышел из строя предохранитель центрального замка ВАЗ-2114. В зависимости от используемой цепи подключения может понадобиться замена больше чем одного предохранителя. На этом ремонт может быстро закончиться.

Сгорел предохранитель

Может случиться такое, что замененный элемент быстро сгорает. При использовании ЦЗ предохранитель может сгореть из-за короткого замыкания либо при перегрузке. Последняя происходит при проведении каких-либо действий на замерзших замках с помощью брелока, а не ручным открыванием дверей.

Если же на улице тепло и о замерзших замках или застывшей смазке не может быть и речи, значит, дело кроется в коротком замыкании. При КЗ нужно искать причину, причина может заключаться в обрыве проводов либо при плохом соединении из-за окислившихся контактов. В таком случае предохранитель остается целым, но сигнал не передается из-за отсутствия управляющей цепи. Также может быть сломан концевой включатель активатора.

Устранение обрыва проводов

Как правило, чаще всего провода обламываются или обрываются в гофре двери. Связано это с тем, что дверь постоянно открывается или закрывается, а изоляция провода достаточно тонкая. Для устранения неисправности обрыва проводов с резиновой гофры двери необходимо потихоньку вытягивать по одному проводку, которые подходят или отходят от ЦЗ для питания или управления. Оборванный проводок с легкостью вытянется из общей массы. Соединить обрыв можно с помощью простейшего соединения клеммами «папа-мама». Если же обрыв произошел в другом месте, необходимо провести прозвонку всей проводки мультиметром. При проверке стоит помнить, что на одном проводе напряжение будут присутствовать только в момент открытия, а на другом — при закрытии ЦЗ.

Сгорел блок центрального замка ВАЗ-2114

Одной из причин возникновения поломки может быть неисправность блока ЦЗ. Чтобы провести необходимую диагностику, достаточно использовать мультиметр и проверить напряжение контактов, на которые приходится подключение активаторов остальных дверей.

При проверке остальных дверей главным приводом (тем, который установлен на водительской двери) нужно отпирать или запирать замок. Проще говоря, подать ток на контакты блока. Что делать, если вышел из строя блок управления центральным замком на ВАЗ-2114? В таком случае его необходимо заменить на новый. Но его можно и восстановить.

Ремонт электрического ЦЗ

Центральный замок на ВАЗ-2114 данного типа через некоторое время начинает работать с перебоями. Они будут связаны с колебанием температур. Чаще всего нестабильная работа электрического ЦЗ будет наблюдаться при низких температурах или высокой влажности воздуха, то есть в осенне-зимний период. Сначала механизмы будут слегка клинить, затем открытие или закрытие не будет происходить вовсе. Наиболее часто такая проблема встречается на отечественных автомобилях с предустановленным центральным замком от завода-изготовителя. Установленные на заводе замки с соленоидами лучше заменить на ЦЗ с моторчиками, которые будут понадежнее.

Если же не срабатывает привод одной двери, следует провести проверку цепи к данной двери. Если же нет обрыва цепи, то проблема может крыться в неисправности реле включения или поломке платы управления активатора. Иногда может сгореть обмотка соленоида или моторчика, либо произойти износ шестерни привода. В таком случае может понадобиться замена вспомогательного привода двери ЦЗ.

Поломка привода ЦЗ

Если вся проводка находится в исправном состоянии, то случается и такое, что происходит поломка главного активатора, который закрывает центральный замок на ВАЗ-2114. Чтобы решить проблему, достаточно приобрести новый активатор главной двери. Только стоит помнить, что следует покупать привод замка, имеющего 5 проводов, а не 2. Так как пятипроводный ставится на дверь управления, а двухпроводный — только на управляемую часть.

Итак, мы рассмотрели основные неисправности, которые случаются с центральным замком на отечественных автомобилях «Самара-2».

fb.ru

Не работает центральный замок ВАЗ-2114: причины и ремонт

Автомобили, сходящие с конвейера Волжского автозавода, давно уже зарекомендовали себя как надежные и безотказные транспортные средства, чьей отличительной особенностью являются легкость эксплуатации и простота обслуживания. Впрочем, к сожалению, как и любые другие механизмы – они иногда ломаются. Как свидетельствуют отзывы владельцев, довольно уязвимым элементом считается центральный замок. У него есть несколько специфических особенностей, не зная о которых избавиться от проблемы без помощи профессионального ремонтника не выйдет.

Читайте также: Замена датчика кислорода ВАЗ-2114 своими руками

Так по какой же причине не работает центральный замок конкретно на ВАЗ-2114? Давайте разберемся.

Общая полезная информация

Сам по себе центральный замок (сокращенно – ЦЗ) это специальный механизм блокировки, обеспечивающий закрытие всех дверей сразу. Данное устройство заметно повышает комфортность эксплуатации автомашины, так как избавляет от необходимости запирать ее вручную. При установке противоугонной сигнализации функциональность ЦЗ вырастает в разы.

Читайте также:Почему не работают поворотники ВАЗ-2114

Замок функционирует вне зависимости от того, включена силовая установка или же нет – питание он получает прямиком от аккумулятора.

Как правило, поломки запирающего устройства приводят к тому, что возникают определенные трудности с:

  • закрыванием отдельных дверец;
  • заеданиями;
  • неоднократными пробуксовками механизма и т. д.

Существует несколько наиболее распространенных причин, вызывающих подобного рода неприятности, и обо всех мы расскажем ниже.

Читайте также:Какие признаки неисправности у ДПДЗ-ВАЗ 2114

Кстати, далеко не все автовладельцы знают, где именно располагается в их ВАЗ-2114 центральный замок. Искать его необходимо непосредственно в водительской дверце. Здесь же установлен и электропривод. Прочие элементы распределены между другими дверями. Блок управления (мозг ЦЗ) находится за приборной панелью.

Что может случится с замком – семь самых часто встречаемых поломок

Почему же центральный замок, установленный на ВАЗ-2114, перестал нормально функционировать? По большей мере отказы наблюдаются в слишком сырую погоду или из-за резких температурных перепадов.

Признаком надвигающихся проблем являются:

  • заклинивание;
  • частичное (или нечеткое) срабатывание;
  • слишком громкий лязг и шум редуктора.

Прежде всего, отказы происходят из-за выхода из строя электромагнитного реле, контролирующего питание ЦЗ. Убедиться, что виновато именно оно, несложно – достаточно на его место установить заведомо исправное.

Электрическое замыкание также часто является причиной отказа центрального замка. Здесь отыскать проблему будет гораздо сложнее. Потребуется протестировать проводку в цепи с помощью мультиметра, начиная с аккумулятора. Перед проверкой не забудьте отключить минусовую клемму на батарее.

Повреждение целостности цепи. В некоторых местах жилки из-за постоянно трения приходят со временем в негодность. Может в частности испортиться изоляция или разорваться проводок. Есть риск потери контакта из-за расшатывания разъемов либо их окисления.

В конструкции центрального замка имеются особые пружинки, похожие формой на букву «Г». Их предназначение – помогать при срабатывании тяги. Однако с течением времени они растягиваются и, наоборот, начинают препятствовать свободному движению названного выше элемента. Самый простой вариант устранения – просто убрать все эти пружины. Их отсутствие никак не сказывается на работоспособности ЦЗ.

Отказ блока центрального замка случается очень редко, тем не менее вероятность такого рода поломки сбрасывать со счетов не стоит. Разобраться с проблемой позволит обычный тестер. Следует, в частности, измерить напряжение непосредственно на контактах, выходящих из блока. Интересуют не конкретные показатели, а сам факт наличия питания. При отсутствии мультиметра проверку осуществляют по-другому:

  • берут достаточно длинный проводок;
  • один его конец присоединяют к минусу АКБ;
  • второй – к БЦЗ;
  • далее производят попытку закрыть/открыть замок.

Отсутствие результата указывает со всей очевидностью на отказ узла.

Еще из-за определенных перегрузок нередко перегорает предохранитель. Этому, в частности, способствует затрудненный ход тяг и пр. Часто подобные проблемы случаются с машинами, прошедшими тюнинг в кустарных мастерских, в ходе которых производилась замена дверных накладок. Из-за этого уменьшается зазор под обшивкой, что не дает возможности ходунку работать нормально. В результате сервоприводу требуется больше усилий для движения тяг, и это приводит к перегрузке цепи.

Вышел из строя активатор ЦЗ. Данный элемент принадлежит к числу наиболее уязвимых и капризных. Поломку может спровоцировать:

  • повышенная влажность;
  • износ;
  • образование оксидной пленки на контактах.

Нюансы проведения диагностических мероприятий

Тем, у кого машина снабжена противоугонной сигнализацией, следует в первую очередь проверить именно ее. В этом случае работоспособность центрального замка тестируют:

  • как с помощью дистанционного пульта;
  • так и отпиранием ключом.

На отказ сигнализации указывает свободное открытие-закрытие дверец вручную.

Далее рекомендуется убедиться, что аккумулятор не разрядился. Напряжение измеряют тестером, приложив щупы к плюсу и минусу. В норме показатель будет 11,5 вольта. С подсевшей батареей ЦЗ часто сбоит. При отсутствии мультиметра рекомендуется взять обычную лампочку на 12 В.

В целом же всегда начинайте проверку с самых простых действий. Только если данные меры ни к чему не приведут – приступайте к разборке дверец, причем начните именно с водительской.

Заключение

Описанные в настоящей статье проблемы, связанные с функционированием центрального замка, – это далеко не полный перечень, но именно они встречаются чаще всего. Разобраться с такими поломками под силу даже не слишком опытному автолюбителю.

Когда же знаний не хватает и все описанные выше рекомендации не помогают – не рискуйте понапрасну и отправляйтесь в автосервис. Помните, что неумелые действия, как правило, приводят к усугублению ситуации и, следовательно, в дальнейшем влекут ненужные расходы на ликвидацию последствий.

ladaautos.ru

ремонт и установка блока управления по схеме

В современном автомобиле удобным дополнением стал центральный замок (ЦЗ), который позволяет водителю одновременно открыть все двери. В статье рассматривается центральный замок ВАЗ 2114: принцип работы, типичные неисправности, инструкция по установке.

Содержание

[ Раскрыть]

[ Скрыть]

Принцип работы центрального замка

Алгоритм работы ЦЗ состоит в подаче импульса блоку управления центральным замком ВАЗ 2114, в котором анализируется поступивший сигнал, и генерируются команды, управляющие замками дверей. Происходит либо их открытие, либо запирание.

Общая схема ЦЗ

Элементы, активирующие ЦЗ, подключаются к 30 контакту. Если замыкается контакт 87, то на выходы активатора будет оказываться действие масса. При активации определенного реле 30 контакт подключится к плюсу. Таким образом, на активатор поступит питание, шток начнет двигаться. Шток управляющего блока замыкает разные пары сигналов в зависимости от того, какое действие нужно выполнить: закрыть или открыть двери.

Так как активаторы ЦЗ подключаются параллельно, все двери будут одновременно либо открываться, либо запираться. ЦЗ может быть пневматическим или электрическим. Первый вид устройства включает пульт управления, компрессор и трубки. В электрическом основным элементом является моторчик, благодаря которому приходят в действие механизмы.

Возможные неисправности системы блокировки

Если при повороте ключа в замке или нажатии клавиши на пульте не будет происходить никакой реакции, это значит, что центральный замок не работает.

Все причины неисправности ЦЗ можно разделить на два вида:

  • технические;
  • связанные с климатическими явлениями.

В первом случае поломки возможны из-за неправильной установки или настройке системы блокировки. Возможен естественный износ после долговременной эксплуатации. Срок службы напрямую зависит от качества устройства.

Во втором случае ЦЗ может отказать под влиянием низких температур, он может заморозиться. Замок может не работать при попадании воды в механизм во время дождя или таяния снега.

ЦЗ может не работать из-за некорректно установленной или неисправной сигнализации. В этом случае следует выполнить диагностику системы блокировки. Управляющий активатор устанавливается в дверь водителя. Как только срабатывает привод, по соответствующим каналам подаются сигналы остальным активаторам, согласно которым выполняется необходимое действие. Поэтому следует проверить работу замка с помощью ключа и кнопки на брелоке.

Если двери то закрываются, то нет, то причина может быть в цепи управления или нарушении целостности электрической цепи автосигнализации. Причиной несрабатывания ЦЗ может быть недостаточный заряд АКБ или сгоревший предохранитель. В зависимости от цепи, которая используется, может быть несколько предохранителей. Их нужно все проверить и заменить неисправные.

Предохранитель может сгореть как только его поставили, при коротком замыкании или перегрузке, например, при управлении ЦЗ с брелока, а не ручным способом. При теплой погоде причина в коротком замыкании, которое возможно при плохих контактах или обрыве цепи. Причиной поломки может быть неисправность блока управления ЦЗ.

Проверить работоспособность блока можно с помощью мультиметра, проверив поступление питания на активаторы. Подача тока на контакты блока осуществляется путем отпирания и запирания водительской двери. Если блок управления оказался поломанным, его нужно заменить.

Особенности ремонта

Если перестал работать центральный замок ВАЗ 2114, то нужно повести диагностику и найти причину поломки (автор видео — Николай Богданов).

Затем выполнить соответствующий ремонт. Проблемы с ЦЗ на ВАЗ 2114 чаще всего возникают при низких температурах и повышенной влажности. Причиной являются замки с соленоидами, которые устанавливаются с завода. Их лучше заменить замками с электромотором.

При неработающем приводе только на одной двери, необходимо проверить ее электроцепь на наличие обрыва путем прозвонки. Чаще всего оборванные провода находятся в гофре. Так как двери часто открываются и закрываются, изоляция и не выдерживает нагрузки. Восстанавливается обрыв путем замены провода и соединения оборванных участков с помощью соединения клеммами «мама-папа».

При отсутствии обрыва причина может быть в выходе из строя платы управления или реле включения. Может сгореть обмотка моторчика или соленоида, износится шестерни привода. В этом случае, возможно, потребуется заменить вспомогательный привод двери.

Инструкция по установке ЦЗ

Перед установкой ЦЗ следует изучить схему подключения

Фотогалерея «Схемы центрального замка»

Управляющий модуль ЦЗ находится с левой стороны под панелью. От него отходит 6 проводов. Чтобы установить ЦЗ, нужно отсоединить коричневый и синий провода.

Перед подключением необходимо проверить, чтобы в дверях были установлены активаторы с 5-ю выходами. Если они отсутствуют, их следует установить.

В автомобиле ВАЗ 2114 провод, отвечающий за открывание дверей, обычно белого цвета и соединен с 7 клеммой. Если нет соединения с клеммами 7 – 5, то 8-я клемма соединяется с коричневым проводом. Этот провод отвечает за открытие дверей. Клеммы 5 и 6 предназначены для закрытия дверей.

Для установки ЦЗ следует приобрести дополнительные элементы:

  • 2-3 диода 1N4001 на 1А;
  • один диод марки 1N5401 на 3 А;
  • 2 диода на 4 или 5 А, если отсутствуют отдельные выходы на поворотники.

   После подключения к сигнализации ЦЗ нужно проверить его работоспособность.

 Загрузка …

Видео «Установка ЦЗ на ВАЗ 2114»

В этом ролике рассматривается комплект ЦЗ и показывается, как его установить на ВАЗ 2114 (автор видео — Китай ruS).

avtozam.com

Устройство и неисправности центрального замка ВАЗ 2114

Полезным дополнением в конструкции любого транспортного средства является центральный замок, который одновременно с открытием водительской двери позволяет управлять всеми дверями автомобиля. К сожалению, центральный замок ВАЗ-2114 иногда начинает функционировать некорректно, это проявляется в отсутствии реакции во время поворота ключа в замке либо при нажатии управляющей клавиши на пульте. Рассмотрим основные причины, вызывающие неисправность этого узла.

Как функционирует, и где находится центральный замок ВАЗ-2114?

Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.

При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.

На рисунке представлена простая схема центрального замка ВАЗ-2114:

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля.
