Как снять и заменить моторч печки на Нива Шевроле

Для того чтобы обеспечить комфортную атмосферу в салоне любого автомобиля, в том числе и Нива Шевроле, предусмотрена система обогрева и охлаждения воздуха. Завод изготовитель позаботился об этом и оборудовал автомобиль мотором печки, а конкретно электрическим мотором, крыльчаткой и надетым на него валом.

Видео о замене моторчика печки на Нива Шевроле:

Но иногда случается так, что эта миниатюрная конструкция ломается, перестаёт выполнять своё прямое предназначение и ей требуется замена. В этой статье мы подробно разберём как заменить мотор печки на Нива Шевроле, а также как провести его обслуживание при необходимости.

Пошаговый порядок демонтажа моторчика печки

До мотора печки не так просто добраться!

Перед тем как приступить к демонтажу печки, подготавливаем весь необходимый инструмент и обращаем внимание на то, чтобы ключ не был вставлен в замок зажигания.

Первым делом отключаем минусовую клемму. Это необходимо для того, чтобы обесточить цепь и обезопасить себя от возникновения короткого замыкания.

Для того чтобы легче было демонтировать мотор печки, производитель рекомендует демонтировать всю приборную панель, вместе с панелью приборов, проводкой и прочих креплений с последующим их демонтажем и удалением из салона. Однако мы считаем такой способ слишком долгим и не рациональным, потому, что гораздо проще и легче произвести демонтаж мотора просто заглянув снизу.

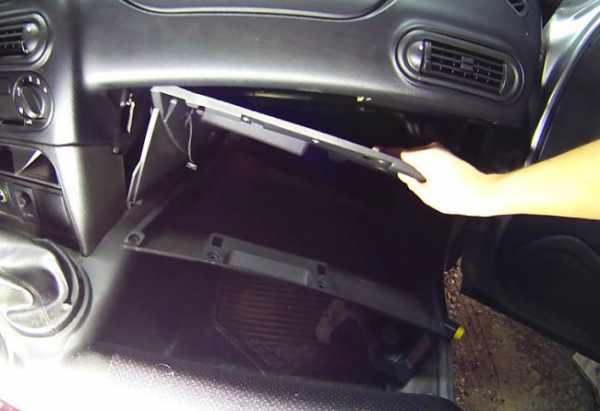

  1. Итак, для этого демонтируем бардачок, иначе никак мотор с посадочного места не достать.

При производстве демонтажа, соблюдаем аккуратность.

  1. Снимаем воздуховод с правой стороны, и штекер питания на самом корпусе мотора.
  2. Далее, воспользовавшись крестовой отвёрткой отвинчиваем три самореза соединяющие мотор с крыльчаткой.

    Открученные винты откладываем в сторону чтобы не потерять.

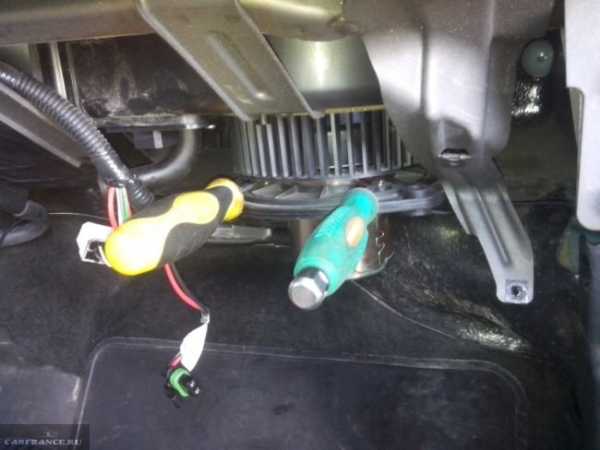

  3. Затем воспользовавшись длинными плоскими отвёртками, вставляем их по центру и разъединяем между собой. (При проведении этих работ обращайте особое внимание на положение стопора шкива и крыльчатки, потому как оно может просто вылететь – прим.).

    Для проведения таких работ необходимы прочные отвёртки.

  4. Либо, если вы не желаете разъединять мотор с крыльчаткой, можно открутить в воздухозаборнике четыре винта и снять всю конструкцию в сборе.

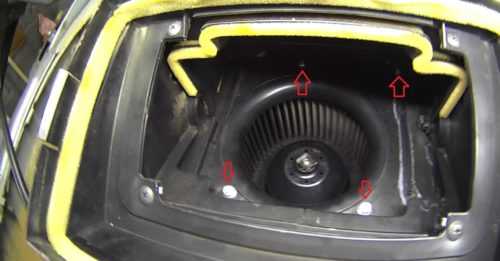

    Все болты отмечены стрелками.

  5. Далее снимаем всю конструкцию и приступаем к её осмотру.

    Для того, чтобы крыльчатка лучше сошла с посадочного места, шатаем её из стороны в сторону.

Осмотр мотора печки и замена

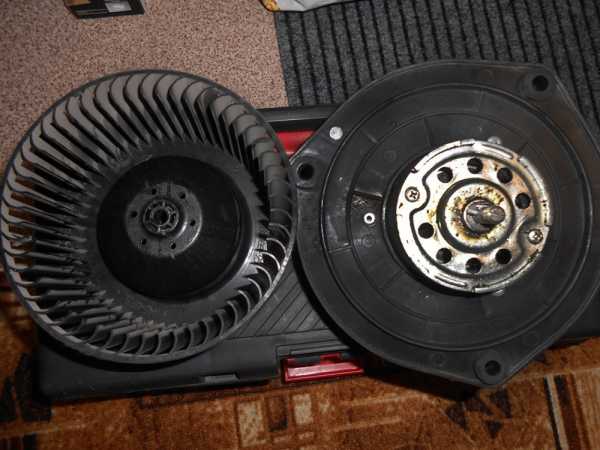

Осматриваем мотор и крыльчатку на предмет повреждений.

В зависимости от наличия тех или иных неисправностей, мотору печки может потребоваться:

  • Чистка и продувка крыльчатки от грязи пыли.
  • Смазка всех подвижных частей во избежание нагрева и излишнего трения.
  • Замена проводов питания, либо резинового патрубка.

Для того чтобы продиагностировать состояние мотора, достаточно лишь поднести его клеммы (красный и чёрный провод напрямую к аккумулятору – прим.). И если мотор будет рабочим, он включится на максимальную мощность.

Сборка мотора печки на Нива Шевроле

Если видно, что моторчик криво оделся, то снимите его с крыльчатки при помощи отвёртки.

  • После того как все ремонтные работы были проделаны, осмотрите сам воздуховод на наличие грязи и других посторонних предметов, обеспечьте их очистку.
  • Далее, когда вы установите исправленный или новый мотор, закрутите все болты по аналогии со снятием, обеспечьте максимально прочную фиксацию всех клемм, патрубков и соединительных болтов.
  • Также рекомендуется провести замену салонного фильтра, и если после подключения клеммы АКБ и включения зажигания мотор издал «жужжащие» звуки, монтаж вами был проведён правильно.

Как понять, что мотор печки на Нива Шевроле неисправен?

На автомобилях Нива Шевроле, печка включается из салона автомобиля, при помощи регулятора, расположенного на приборной панели.

Он имеет четыре положения фиксации, одно положение отвечает за выключение, а остальные за скорость обдува воздуха. Поэтому если при его включении обдува воздухом не происходит, либо слышны посторонние звуки, это будет обозначать, что устройству как минимум требуется обслуживание.

Нужный регулятор отмечен маркером.

Причины неисправности моторчика

К основным причинам, почему выходит из строя моторчик печки, можно отнести следующее:

  • Отсутствует питание на устройство. Этому может способствовать отсутствие контактов или неполадки с АКБ.
  • Есть повреждения на проводах мотора, ввиду их расположения в нише, они могут быть подвержены перетиранию.
  • Сгорел предохранитель. Это могло произойти в том случае, если в цепи прошёл ток наибольшей величины от стандартной. Он в стандарте 25А. Номер F18.

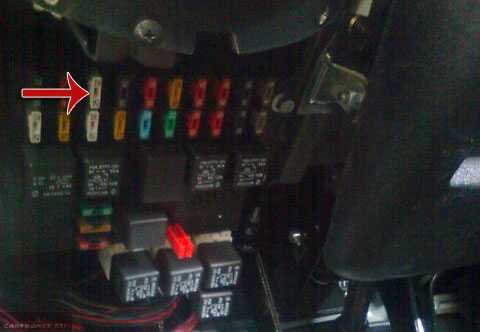

    Предохранитель мотора печки обозначен стрелочкой.

  • Предварительное сопротивление вышло из строя. Подобная неполадка проявляется в том, что печка не будет работать в одном из скоростных режимов.
  • Неполадки с зажиганием. Этот факт исключать также не стоит, потому как печка работает только при включённом зажигании.
  • Изношен мотор и его ведущий вал, ввиду длительной эксплуатации устройства.

В любом из перечисленных случаев для того чтобы понять, что случилось с мотором необходимо его демонтировать.

carfrance.ru

Замена вентилятора (моторчика) печки Нива Шевроле

Наслаждаясь комфортными поездками в собственном авто, некоторые владельцы чрезмерно притупляют свою бдительность, не замечая «весточек», посылаемых «железным другом». Именно при помощи их транспортное средство стремится уведомить хозяина о возникновении технической неисправности. Опытные автовладельцы настоятельно рекомендуют не просто запускать двигатель, а прислушиваться, как он работает, не просто включать печку и ожидать поступление тёплого воздуха, а вновь-таки прислушиваться, не возникает ли сторонних звуков. Если вы заметили настораживающие «сигналы», рекомендуем вам засучить рукава и устранить возникшие проблемы, не дожидаясь того момента, когда они во сто крат увеличатся.

Внешний вид вентилятора печки Шевроле Нива

Хотим заметить, что владельцам Нивы Шевроле приходится часто сталкиваться с ситуацией, когда проблемы возникают в электродвигателе отопителя. В этом случае уже ничего не поделаешь, необходимо просто посетить автомагазин, купить новый вентилятор печки и осуществить его замену. Если вы ранее не сталкивались с такой проблемой, конечно, вряд ли в вашей голове уже имеется план, как должна проводиться замена вентилятора отопителя. Скорее всего, вы даже вряд ли знаете, где находится вышедший со строя моторчик печки в вашей Шевроле Ниве. По этой причине мы готовы взять над вами небольшое шефство и вооружить вас необходимой порцией технических знаний.

Замена вентилятора

Итак, если возникла острая необходимость в замене моторчика печки, рекомендуем вам поспешить с проведением ремонта, не дожидаясь наступления заморозков. Ездить в транспортном средстве, в котором система отопления не функционирует, поверьте, достаточно некомфортно. Кроме этого, в лютые морозы ещё такие поездки крайне небезопасны, поскольку отсутствие тепла не позволяет оттаивать льду, сконцентрировавшемуся на окнах. Заледенелые стёкла ограничивают видимость проезжей части для водителя, соответственно, провоцируют аварийные ситуации.

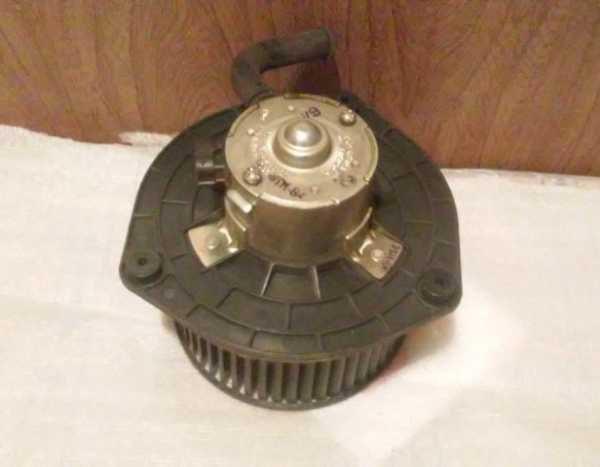

Новый рабочий вентилятор печки

Итак, возьмите в руки новый вентилятор и проверьте качество вращения лопастей. Если же вы его ещё не приобрели, рекомендуем вам отдать предпочтение модели на подшипниках, конечно, если в автомагазине вам будет предложен расширенный ассортимент отопителей, подходящих для вашей Нивы Шевроле.

Алгоритм замены

Теперь, когда вы уже подготовились к проведению непосредственной замены, рекомендуем вам ознакомиться с алгоритмом действий. Кстати, на некоторых форумах вы можете обнаружить советы автовладельцев, в которых указывается на необходимость снятия полностью всей панели. На других же форумах вы легко обнаружите альтернативное мнение, которого придерживаемся и мы. Можно демонтировать старый вентилятор печки на Ниве, а затем точно так же успешно установить новый моторчик, не прибегая к полному демонтажу панели. Вполне можно обойтись снятием бардачка и воздуховода. Не пренебрегите ещё одним нашим советом. Приобретите заранее новый салонный фильтр. Вы не понесёте серьёзных финансовых расходов, но при этом облегчите работу отопителя, а также исключите в ближайшем будущем возникновение острой необходимости замены загрязнённого фильтра.


Акция: Распродажа новых авто 2018-2019 года выпуска
В Московском Автомобильном Доме


Акция: Распродажа новых авто 2018-2019 года выпуска
В Московском Автомобильном Доме

Процесс разборки бардачка с демонтажем вентилятора отопителя

Открутите все болты, удерживающие бардачок, снимите его, далее извлеките салонный фильтр. После этого вы обнаружите уже вентилятор, который вам нужно демонтировать, а затем поменять. На крыльчатке вы обнаружите фиксатор, советуем вам на него нажать, а затем открутить три винта, фиксирующие непосредственно электродвигатель. Рекомендуем вам запастись терпением и выдержкой, поскольку эти действия вам дадутся нелегко. Очень неудобно добираться до мест, где располагаются эти винты. Если у вас найдутся отвёртки с маленькой ручкой, то вам выгоднее будет воспользоваться непосредственно ими.

Как только вам удастся открутить винты, вентилятор сразу же начнёт сползать. Вам нужно удерживать его, но при этом расшатывать слегка в разные стороны, что позволит стянуть его с вала. Как только он окажется в ваших руках, считайте, что половину дел вы уже сделали.

Неисправный моторчик вентилятора отопителя

Теперь мы настраиваем вас на проведение подготовительной работы, предшествующей установке нового вентилятора. Рассмотрите моторчик внимательно. Во время такого визуального осмотра вы легко обнаружите на поверхности крыльчатки отверстия. Через них протяните проволоку с тонким сечением, затем закрепите её в шахте, где должен быть размещён моторчик. Следите за тем, чтобы крыльчатка «стала» правильно. В частности, паз, расположенный на её поверхности, должен войти в штифт на валу электродвигателя. Помимо этого, крыльчатка должна быть расположена перпендикулярно оси вашего автомобиля.

Пришла очередь устанавливать новый вентилятор. Рекомендуем смазать его, а только потом подвергнуть установке. Кстати, и эта процедура довольно сложная по причине того, что хоть все действия и понятны, но выполнять их неудобно. Крутите, вертите свой новый вентилятор, делайте, что хотите, как вам удобно, только электродвигатель должен стать в нужное место. Убедившись, что вы действительно правильно расположили вентилятор, можете приступить к его закреплению, надёжно прикрутите несколько винтов. Теперь не забудьте, что у вас подсоединена проволока. Безусловно, уже наступил тот момент, когда она уже вам не нужна. Через моторный отсек доберитесь до неё, откусите и извлеките её. Последним завершающим действием является подсоединение патрубков. Теперь, когда вы так старательно выполнили всё то, что мы вам рекомендовали, можете проверить результат своей работы. Запустите двигатель, прогрейте его, а затем пронаблюдайте, насколько качественно стала работать ваша печка, а также вентилятор.

Итак, работы, связанные с заменой вентилятора, не столько сложны, сколько крайне неудобны. Однако если вы любите свой автомобиль, настроены всё делать лично своими руками, тогда у вас замена будет проведена максимально успешно. Обязательно только чётко следуйте предложенному нами алгоритму.

Лучшие цены и условия на покупку новых авто

Кредит 6,5% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

remam.ru

почему не работает, скрипит, ремонт своими руками » АвтоНоватор

Поломка печного вентилятора на «Шевроле Ниве» — пожалуй, худшее, что может случиться с водителем, находящимся в тридцатиградусный мороз далеко от дома. Однако такого поворота событий можно избежать. Главное — вовремя обратить внимание на характерные признаки, указывающие на то, что вентилятор печки скоро откажет. А после этого можно самостоятельно заменить устройство, не подвергая себя риску обморожения.

Расположение вентилятора печки на «Шевроле Ниве»

Вентилятор отопителя находится в специальной нише под салонным фильтром, чуть ниже лобового стекла машины. Под его крыльчаткой располагается электромотор отопителя, подключённый к бортовой электросети и к предохранительному блоку автомобиля.

Крыльчатка вентилятора оотопителя «Шевроле Нивы» находится под салонным фильтром и обозначена цифрой 15

Если владелец «Шевроле Нивы» решил заменить вентилятор печки, то снять его можно двумя способами: через салон автомобиля, частично разобрав торпедо, или через отверстие салонного фильтра (но перед этим придётся снять сам фильтр, разумеется). Ниже будет рассмотрен второй способ, поскольку он считается наименее трудоёмким и воспользоваться им сможет даже водитель-новичок.

Признаки неисправности вентилятора отопителя «Шевроле Нивы»

Существует несколько типичных признаков, по которым водитель может понять, что с вентилятором что-то не так. Вот они:

  • вентилятор не вращается. Не заметить этого невозможно, поскольку в салоне машины вдруг становится необычно тихо. Эта проблема возникает, когда в предохранительном блоке выходит из строя предохранитель F18, отвечающий за электрическую цепь двигателя вентилятора. Кроме того, может быть повреждена обмотка на самом двигателе вентилятора. Например, на ней может быть нарушена изоляция, после чего происходит замыкание соседних витков;

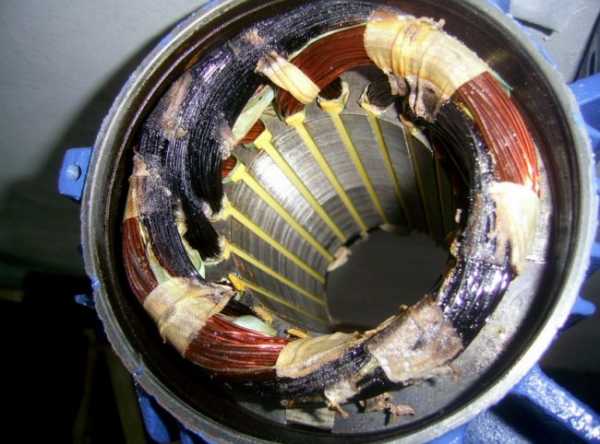

    Соседние витки на обмотке вентилятора «Шевроле Нивы» замкнули и мотор сгорел

  • снижение оборотов вентилятора. Заметить такую неисправность гораздо сложнее. При этой поломке электродвигатель печки продолжает работать, но не на полную мощность. Опытный водитель с хорошим слухом поймёт, что вентилятор печки начал шуметь иначе. Это означает, что вращению вала сильно мешают изношенные щётки или коллектор. Проблема ещё и в том, что двигатель с такой поломкой потребляет больше тока. А это, в свою очередь, может вывести из строя предохранитель F18;
  • скрип вентилятора. Он возникает, когда изнашиваются подшипники в электродвигателе. Причём по мере разрушения подшипников скрип постепенно нарастает, переходя в скрежет. Если водитель ничего не предпримет, вентилятор просто остановится, а предохранитель F18 сгорит. При этой поломке автовладельцу придётся менять электродвигатель целиком, поскольку найти в продаже подшипники для него не представляется возможным.

Замена предохранителя отопительного вентилятора

Как уже было сказано выше, практически любая неполадка электродвигателя печки выводит из строя предохранитель F18. Он установлен в предохранительном блоке, который располагается слева от рулевой колонки, прямо над левым коленом водителя. Блок закрыт пластиковой консолью, так что для работы потребуется крестовая отвёртка.

Последовательность действий

  1. Пластиковая консоль блока предохранителей удерживается двумя саморезами. Они откручиваются крестовой отвёрткой.

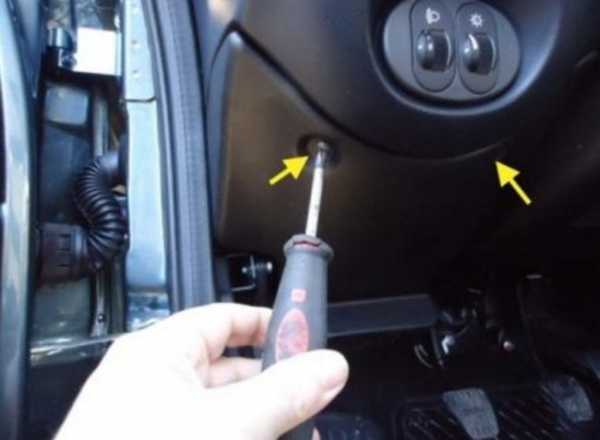

    Два самореза на панели «Шевроле Нивы» выкручиваются с помощью крестовой отвёртки

  2. Теперь консоль аккуратно отгибается вниз до тех пор, пока её нижний край не выйдет из зацепления (край консоли удерживается пластиковой защёлкой и при её открытии будет слышен характерный щелчок).

    Пластиковая консоль «Шевроле Нивы» отгибается вниз до щелчка

  3. После снятия консоли предохранитель F18 извлекается из гнезда. Его расположение приведено на фото ниже.

    Предохранитель F18 в блоке «Шевроле Нивы» расположен в правом нижнем углу

  4. Производится осмотр предохранителя. Если он вышел из строя, то вставка в его корпусе будет разорвана и оплавлена. Сам корпус предохранителя, скорее всего, тоже будет оплавлен и на нём будут видны следы копоти.

    Предохранитель F18 на «Шевроле Ниве» сгорел и оплавился

  5. Сгоревший предохранитель заменяется новым, консоль возвращается на место.

Замена вентилятора печки на «Шевроле Ниве»

Перед тем как приступать к работе, нужно запастись всем необходимым. Вот что нам потребуется:

  • ключи-шестигранники, набор;
  • отвёртка крестовая;
  • новый вентилятор отопителя.

Последовательность замены

  1. Открывается капот «Шевроле Нивы». Возле лобового стекла находится ниша с установленным в ней салонным фильтром, который прикрыт пластиковой крышкой на защёлках. Они открываются вручную, крышка снимается, затем извлекается и салонный фильтр. Открывается доступ к крыльчатке печного вентилятора.

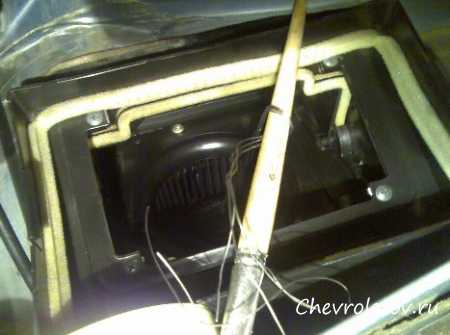

    После снятия крышки с салонного фильтра «Шевроле Нивы» открывается доступ к крыльчатке вентилятора

  2. На крыльчатке есть крепёжная скоба. Крестовой отвёрткой ослабляется болт, который её удерживает, скоба сдвигается в сторону и вынимается.

    Крепёжная скоба на крыльчатке «Шевроле Нивы» отодвигается в сторону

  3. Открывается салон автомобиля. Всё той же крестовой отвёрткой откручиваются саморезы, удерживающие панель бардачка. Бардачок извлекается. Теперь есть доступ к электромотору отопителя.

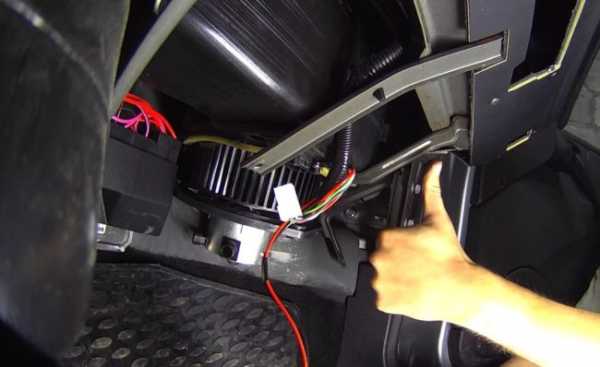

    Доступ к мотору вентилятора «Шевроле Нивы» можно получить, сняв бардачок

  4. Электромотор держится на трёх болтах-саморезах. Они выкручиваются с помощью шестигранника на 10.

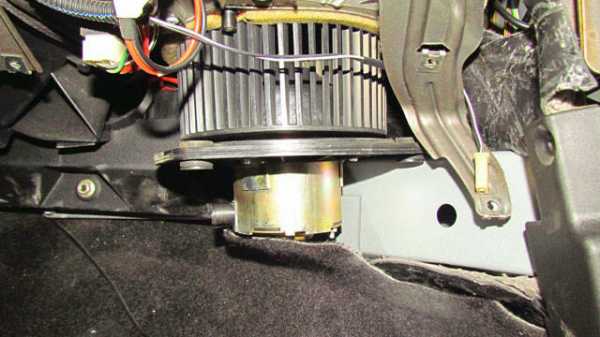

    Моторчик вентилятора «Шевроле Нивы» держится на трёх саморезах

  5. После выкручивания последнего самореза электромотор аккуратно опускается (никаких проблем возникнуть не должно, поскольку крепёжная скоба с крыльчатки уже снята).

    Мотор вентилятора «Шевроле Нивы» снят через бардачок

  6. Когда электромотор будет снят, крыльчатка вентилятора полностью освободится и её можно будет извлечь через нишу салонного фильтра.

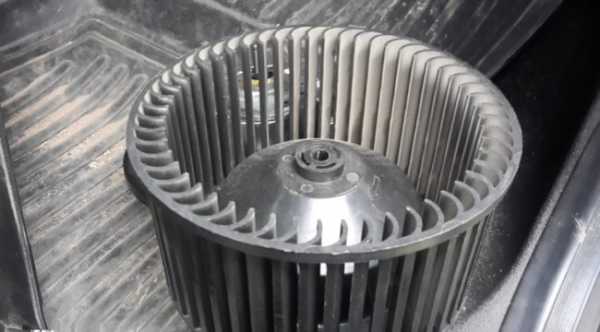

    Крыльчатка отопительного вентилятора «Шевроле Нивы» извлечена через нишу салонного фильтра

  7. Старая крыльчатка заменяется новой, затем сборка всех узлов производится в обратной последовательности.

Важные нюансы

Есть несколько важных моментов, которые обязательно нужно учитывать, меняя вентилятор печки на «Шевроле Ниве». Вот они:

  • крышку салонного фильтра следует снимать очень осторожно, поскольку защёлки, которые её держат, легко ломаются. Этот момент особенно актуален, если менять вентилятор приходится на морозе;
  • опуская открученный электродвигатель, следует помнить, что на его валу есть небольшая направляющая втулка, которую очень легко потерять: она падает, скатывается по бардачку прямо в двигательный отсек и отыскать её там будет очень непросто;

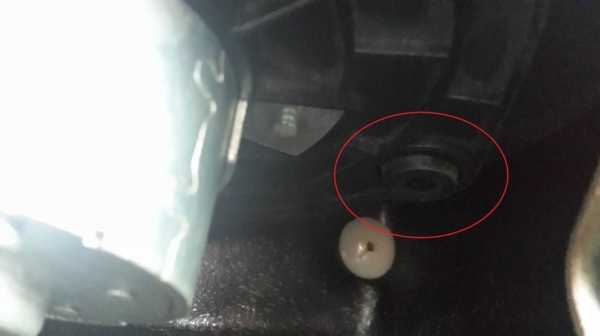

    Направляющую втулку с вентилятора печки «Шевроле Нивы» очень легко потерять

  • найти в продаже «родной» вентилятор для «Шевроле Нивы» удаётся далеко не всегда (его номер по каталогу — 21238118020). По этой причине многие автовладельцы устанавливают вентиляторы марки LUZAR (а его номер — lFh01211). Назвать эти устройства хорошей альтернативой нельзя, и вот почему. «Родные» вентиляторы для «Шевроле Нивы» могут вращаться со скоростью 3000 об/мин, тогда как аналог от фирмы LUZAR развивает скорость максимум в 2800 об/мин. «Родной» вентилятор потребляет ток всего в 18 А, а LUZAR потребляет 25 А. При этом предохранитель F18, о котором говорилось выше, рассчитан именно на 25 А, то есть риск его перегорания при использовании вентилятора LUZAR многократно возрастает. В такой ситуации оптимальным вариантом будет установка «родного» вентилятора на «Шевроле Ниву».

    Установка вентилятора LUZAR на «Шевроле Ниву» оправдана только в крайнем случае

Заменить сломанный вентилятор на «Шевроле Ниве» не так уж сложно. С этой задачей справится даже начинающий автолюбитель, хотя бы раз державший в руках крестовую отвёртку. Главное — не повредить защёлки на крышке салонного фильтра и не потерять направляющую втулку вентилятора.

carnovato.ru

почему не работает, скрипит, ремонт своими руками

Вентилятор печки не влияет на ходовые качества автомобиля. Однако водители со стажем знают, насколько он важен, особенно в холодное время года. В салоне резко понижается температура, замерзают стёкла, и движение становится невозможным. Заменить вентилятор отопителя салона своими руками довольно просто.

Расположение вентилятора печки на автомобиле «Нива Шевроле»

На автомобиле «Нива Шевроле» вентилятор печки расположен в подкапотном пространстве под салонным фильтром, несколько ниже лобового стекла. Под крыльчаткой установлен моторчик, который подключается через блок предохранителей к бортовой сети машины.

Вентилятор печки занимает центральное место в системе отопления салона автомобиля «Нива Шевроле»

Демонтаж моторчика в случае необходимости можно осуществить двумя способами:

  • через отверстие для салонного фильтра, предварительно сняв сам фильтр;
  • через салон, частично демонтировав торпедо.

Чаще прибегают к первому варианту, так как он менее трудоёмкий.

На «Ниве Шевроле» вентилятор печки располагается в салоне автомобиля под салонным фильтром

Симптомы неисправности вентилятора печки

Основные признаки выхода из строя вентилятора печки следующие:

  • не работает электродвигатель;
  • снижается скорость вращения электродвигателя;
  • начинает скрипеть вентилятор.

В зависимости от появившихся симптомов определяется порядок действий по устранению проблемы.

Не работает электродвигатель

Если перестаёт работать электродвигатель, в салоне пропадает шум при включении отопителя.

Часто причиной этого является выход из строя предохранителя F18 номиналом 25А в соответствующем блоке, через который поступает напряжение на моторчик печки.

Другой причиной может быть повреждение обмотки двигателя вентилятора — при нарушении изоляции проводов возможно межвитковое замыкание. В этом случае электродвигатель подлежит замене.

При межвитковом замыкании электродвигатель перестаёт работать

Снижается скорость вращения электродвигателя

При снижении скорости вращения вала моторчика определить источник проблемы несколько сложнее. Уровень шума при уменьшении мощности электродвигателя становится заметно ниже. Это может быть обусловлено сильным износом якоря или щёток. Кроме этого, вентилятор начинает потреблять гораздо больший ток, и это может привести к выходу из строя предохранителя F18.

При сильном износе якоря электродвигатель будет врашаться гораздо медленнее

Начинает скрипеть вентилятор

Вентилятор начинает скрипеть при износе подшипников электродвигателя. Чем больше износ, тем сильнее скрип. Если не предпринимать никаких действий, то сгорит предохранитель печки, а сам моторчик заклинит. В этом случае электродвигатель следует заменить на новый.

При сильном износе подшипников двигатель заклинивает

Замена предохранителя вентилятора печки

Практически любая неисправность электродвигателя печки приводит к замене предохранителя F18. На автомобиле «Нива Шевроле» блок предохранителей расположен в салоне под панелью приборов и закрыт крышкой, закреплённой двумя саморезами. При замене F18 рекомендуется проверить и в случае необходимости заменить и другие предохранители.

Предохранитель печки находится в блоке предохранителей под панелью приборов

Если предохранитель F18 приходится менять довольно часто, то проблему следует искать в другом месте. Возможно, где-то в цепи питания электродвигателя возникает короткое замыкание. Иногда предохранитель перегорает в результате сильного загрязнения салонного фильтра. В этом случае электродвигателю не хватает мощности для нормальной вентиляции воздуха, и предохранитель выходит из строя.

Часто причиной остановки двигателя печки является сгоревший предохранитель

Подозрительный предохранитель вынимается из посадочного места в блоке специальным пинцетом. Если он перегорел, на его место устанавливается новый. При проверке лучше использовать мультиметр, так как визуально определить целостность предохранителя бывает затруднительно.

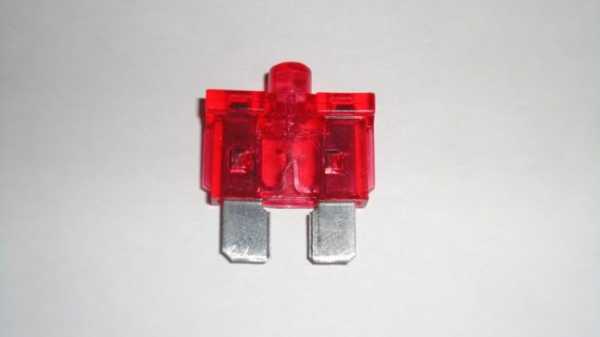

Предохранитель печки на «Ниве Шевроле» (F18) рассчитан на 25 А

Видео: замена предохранителя печки

Замена вентилятора печки

Заменить электродвигатель печки довольно просто.

Необходимые инструменты

Для работы потребуются:

  • набор ключей-шестигранников;
  • крестообразная отвёртка;
  • новый электродвигатель отопителя.

Демонтаж вентилятора печки

Вентилятор печки снимается следующим образом.

  1. Отсоединяется минусовая клемма аккумулятора.
  2. Справа (по ходу движения) под лобовым стеклом установлен салонный фильтр, защищённый крышкой на защёлках. После снятия крышки и извлечения фильтра открывается доступ к вентилятору отопителя.Для доступа к вентилятору отопителя снимается салонный фильтр
  3. Снимается крыльчатка. Для этого крестообразной отвёрткой откручивается болт, удерживающий крепёжную скобу. Крыльчатка сдвигается в сторону и вынимается.Для снятия крыльчатки нужно открутить болт и вынуть крепёжную скобу
  4. В салоне перед пассажирским сиденьем откручивается крепёж панели бардачка.Для доступа к электродвигателю снимается панель бардачка
  5. Отсоединяется разъём с проводами питания.Для снятия электродвигателя необходимо отсоединить разъем с проводами питания
  6. Коротким шестигранником на 10 откручиваются болты крепления, и электродвигатель вынимается.Электродвигатель печки крепится тремя болтами
  7. После снятия двигателя через нишу салонного фильтра аккуратно вынимается крыльчатка.Крыльчататка свободно вытаскивается со стороны салонного фильтра

Установка вентилятора печки

Неисправный электродвигатель ремонтируют или меняют на новый. Повреждённую крыльчатку тоже следует заменить. В отверстия в её корпусе продевается тонкая проволока и закрепляется полости фильтра салона. Крыльчатка должна быть установлена таким образом, чтобы расположенный внутри её паз входил в штифт вала электромотора.

Перед установкой нового двигателя ось смазывается специальной смазкой.

Сборка выполняется в обратной последовательности. Если крыльчатка не встаёт на своё место, её следует несколько раз подвигать в разные стороны до полной посадки на вал двигателя. Затем под капотом кусачками перекусывается проволока, устанавливается крепёжная скоба и закручивается болт. Новый вентилятор печки установлен.

Таким образом, диагностика неисправностей, ремонт и замена вентилятора печки на автомобиле «Нива Шевроле» не представляет большой сложности. Для этого потребуется минимальный набор стандартных инструментов. Следите за печкой, и в салоне вашего авто всегда будет тепло.

autozam.ru

Замена электродвигателя печки на Шевроле Нива

В последнее время приходится все чаще и чаще использовать отопитель в салоне автомобиля Шевроле Нива, ибо на улице становится холодно. Все было хорошо до недавнего времени — у меня начал визжать электродвигатель печки. Вой не очень сильный, но все же раздражает. Купил новый электродвигатель и на выходных занялся ремонтом. Раньше у меня был старенький Мерседес, его я тоже ремонтировал сам, но потом он устарел настолько, что я его попросту отвез на разборку.

Так как опыта у меня в этом деле не было, перед началом замены прочитал информацию в интернете. Не нашел подробной информации, все написано как-то размыто, не конкретно. Не буду заострять внимание на разборке бардачка и пластмассовой вставки под лобовым стеклом, об этом очень подробно написано в инструкции по эксплуатации. Демонтировал бардачок, удалил салонный фильтр, добрался до вентилятора печки.

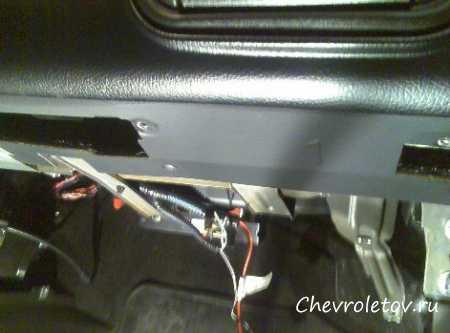

Нажимаем фиксатор на крыльчатке, после этого залезаем под приборную панель и выворачиваем три винта крепления электродвигателя. Тут очень мало пространства, поэтому рекомендую заранее запастись короткой крестовой отверткой, так вы сэкономите свои нервные клетки. После откручивания электродвигатель сползает под капот. Хватаемся за крыльчатку, начинаем ее шевелить туда сюда и постепенно стягиваем ее с вала. Ну что же, первый этап успешно завершен.

Далее нужно приготовить крыльчатку к установке. На корпусе уже имеются отверстия, туда засовываем тонкую проволоку и крепим ее в шахте электровентилятора. Имейте в виду, что крыльчатка должна стоять так, чтобы паз внутри нее входил в штифт на валу электродвигателя, а еще она должна быть перпендикулярна оси машины.

Берем новый электродвигатель, хорошенько смазываем ее ось специальной смазкой и устанавливаем его на штатное место. Устанавливать тоже непросто, придется крутить, вертеть ЭД, чтобы он вошел куда надо. Устанавливаем, закрепляем, подключаем. Потом лезем в моторный отсек, откусываем бокорезами проволоку и крыльчатка в этот момент должна точно сесть на вал. Не забываем подсоединить патрубок, по которому подается теплый воздух в салон. На этом работа завершена, неприятный гул успешно устранен.

chevroletov.ru

Как снять вентилятор печки на Шевроле Нива для замены: видео

Чтобы осуществить подвод холодного или прогретого воздуха внутрь салона Шевроле, производитель установил электромотор с крыльчаткой. Как и все другие элементы, этот мотор может перестать выполнять свои функциональные особенности. Главная причина выхода его из строя – несвоевременная замена фильтров при продолжительной эксплуатации или простой износ агрегата.

Определение неисправности вентилятора печки

Печка в Нива Шевроле включается с салона. Регулятор располагается на торпедо. Он имеет четыре положения. Три из них предназначены для переключения работы обогревателя в разных режимах мощности. Четвёртый служит для включения электромоторчика.

Вентилятор обогревателя включается в четвертом положении.

Когда поставить регулятор в положение «1», то звук мотора не будет слышен, если он вышел из строя. Также его работу следует проверить во всех остальных положениях. Если он не будет работать, то его придётся заменить.

Основные причины неполадок:

  1. Нет питания от аккумулятора.
  2. Повреждён кабель подачи питания к вентилятору.
  3. Вышел из строя предохранитель.
  4. Предварительное сопротивление неисправно. В таком варианте вентилятор не будет работать только в некоторых положениях.
  5. Не включено зажигание.
  6. Срок службы вентилятора закончился. Требуется его полная замена.

Из-за проблем с проводкой и обмоткой вентилятор печки расплавил крыльчатку.

Снимаем вентилятор своими руками на Ниве Шевроле

Когда причина неисправности вентилятора будет установлена, потребуется его снятие с авто. Перед началом работ требуется отсоединить минус на аккумуляторе (зажигание в авто должно быть при этом выключено).

Отсоединяем минусовую клемму.

Чтобы работу можно было производить более удобно, предварительно следует демонтировать приборную панель с салона. Далее потребуется отсоединить впускные патрубки на печке. Потом следует рукой проверить лёгкость проворачивания крыльчатки.

Если нет возможности или желания снимать панель приборов, можно попробовать подлезть снизу к печке. В таком случае обязательно придётся снимать бардачок, так как по-другому вытащить моторчик не представляется возможным.

Снимаем бардачок, откручивая всё, что нам помешает.

Потом надо отсоединить разъем на моторчике. Если мотор не работает только в одном положении, следует просто заменить плату.

Отсоединяем питание вентилятора и резиновые шланги.

Процесс снятия:

  1. Отжать стопорные ушки при помощи отвёртки.

    Отверткой выкручиваем три винта крепления электродвигателя вентилятора.

  2. Проворачивать корпус отопителя.


    В воздухозаборнике откручиваем 4 гайки крепления короба


    После проделанных операция короб станет подвижным

  3. Вывести таким способом моторчик к середине приборной панели и вытянуть его полностью.

    Немного покрутив вентилятор и сдвигая короб к себе, снимаем электродвигатель вместе с крыльчаткой.

Далее требуется осмотреть воздуховоды на предмет повреждений. В них могут быть посторонние элементы. Прочистить воздуховоды. Затем следует проверить работу самого мотора. Для этого можно его напрямую подключить к аккумулятору.

Замена вентилятора печки

К новому агрегату следует прикрутить соединительную плату. Потом вставить моторчик на место и повернуть его влево.

Устанавливаем вентилятор с моторчиком, проворачивая его как показано на рисунке.

Когда он будет в гнезде, его нужно застопорить, предотвратив проворачивание в процессе работы.

К планке подсоединить провода и патрубки к печке. Проверить работу моторчика с включённым зажиганием. На этом работы можно считать завершёнными.

Прикручиваем вентилятор, подключаем провода, резиновый шланг и проверяем работоспособность.

carfrance.ru

Моторчик отопителя в Шевроле Нива

Подвод теплого или холодного воздуха в салон автомобиля Нива Шевроле заводом изготовителем осуществлен с помощью электромоторчика и крыльчатки, надетой на его вал. Как и все другие механизмы этот электромотор иногда перестает выполнять свои функции. Основными причинами выхода из строя моторчика отопителя автомобиля, является длительное его использование при несвоевременной очистке фильтров. О том, как восстановить работоспособность печки и поведает данная статья.

Как определить неисправность моторчика отопителя

В Шевроле Ниве включение печки происходит в салоне автомобиля. Осуществляется с помощью регулятора, который расположен на приборной панели (торпеде). Регулятор имеет четыре положения, три из них отвечают за работу печки и вентилятора в разных режимах мощности, а четвертый является выключением. При переключении регулятора в положение 1, при неисправности моторчика, будет неслышен звук работы вентилятора. Это свидетельствует о том, что моторчик не работает. Необходимо прощелкать регулятором все три положения, и если моторчик не включится ни на одном из них, тогда это означает, что он вышел из строя.

К основным причинам неработоспособности отопителя в автомобиле Шевроле Нива относятся следующие неполадки:

  1. Нет питания от аккумуляторной батареи. Неисправна батарея или отсутствует масса на автомобиле.
  2. Повреждены провода питания моторчика отопителя.
  3. Перегорел плавкий предохранитель, в случае прохождения тока большой величины.
  4. Неисправно предварительное сопротивление. В этом случае, моторчик будет работать не на всех режимах.
  5. Не включено зажигание автомобиля. Печка в Шевроле Нива работает только при включенном зажигании.
  6. Моторчик отопителя отслужил свое, и требуется замена на новый.

Порядок извлечения старого моторчика и замена его на другой

Определившись с причиной повреждения отопителя, необходимо провести снятие изношенного моторчика. Для начала необходимо отсоединить минусовую клемму от аккумулятора. При отсоединении массы от батареи, необходимо удостовериться в том, что зажигание автомобиля выключено. В противном случае вы рискуете вероятностью выхода из строя блока управления системой впрыска, что приведет к серьезным ремонтным работам.

Вооружившись необходимым набором инструментов, можно приступать к снятию моторчика. Для удобства демонтажа моторчика, необходимо провести снятие приборной панели из салона автомобиля. После этого необходимо снять все впускные патрубки, подходящие к вентилятору, и проверить легкость хода самой крыльчатки вентилятора. Не желая снимать приборную панель, можно подлезть снизу и попробовать проделать эти операции. Обязательно требуется снятие бардачка, так как вытащить моторчик иначе не получится. После этого нужно отсоединить правый воздуховод и штекер на корпусе моторчика. Если моторчик не работает только в одном положении, а в остальных работает, тогда необходимо заменить только плату. Снятие моторчика проводится следующим образом: отжимаются вниз стопорные ушки с помощью отвертки, и проворачивается по часовой стрелке корпус отопителя, после чего моторчик выводится к середине панели приборов и извлекается.

Вынув моторчик, необходимо провести осмотр воздуховода. В него могли попасть посторонние предметы или частицы, которые необходимо удалить и прочистить воздуховод от пыли. Проверить работоспособность извлеченного моторчика, можно путем присоединения его напрямую к клеммам аккумулятора. Если причина неисправности отопителя в нем, то вы на верном пути к ремонту печки.

Установка нового моторчика

Для этого необходимо взять новый моторчик и привинтить соединительную плату. После этого вставить моторчик на место и провернуть его в левую сторону.

Когда моторчик «сядет» на свое место, нужно его застопорить, чтобы от вибраций он произвольно не выпал!

Подсоединить все впускные патрубки и установить все на свое место. По окончании провести проверку моторчика на работоспособность, подсоединив клемму к аккумулятору. Если моторчик зажужжал, тогда его замена прошла правильно.

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

  • СТО ломят большие деньги за простую компьютерную диагностику
  • Чтобы узнать ошибку надо ехать к специалистам
  • В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

chnivaremont.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
