Лада Калина вентилятор охлаждения не включается и не работает

Многим владельцам Лада Калина знакома ситуация, когда вентилятор охлаждения не сработал, когда ему необходимо было включиться. Это создает дискомфорт и через каждый 5 минут приходится останавливаться и ждать пока двигатель остынет. В зимнее время, когда мороз выше 10 градусов – это не заметно, а вот в весенне-летний период – это просто катастрофа, особенно если нужно ездить по городу.

На видео не включается вентилятор на Лада Калина.

Но, большинство владельцев не может самостоятельно диагностировать и устранить неисправность, особенно, если это надо сделать в пути. Поэтому и пользуются услугами эвакуаторов и прочих аварийных автомобильных служб.

Основные причины по которым вентилятор охлаждения радиатора не работает

Рассмотрим основные варианты и места, где нужно искать неисправности:

  1. Термостат.

    Термостат демонтирован с Лада Калина

    Если он вышел со строя – это и есть причина того, почему верно не срабатывает вентилятор охлаждения. Чтобы диагностировать данную неисправность стоит потрогать нижний патрубок. Если он холодный, то термостат умер. Многие автовладельцы Калины привыкли к такому явлению, поскольку он выходит со строя часто, и возят с собой запасной.

  2. Если это не термостат, то следующим этапом становятся предохранители. Нужно удостовериться, что они рабочие и все контроллеры тоже. Самый простой способ – это прозвонить их при помощи тестера или омметра. Схема предохранителей лежит здесь.

    Блок реле с предохранителем вентилятора находится под консолью панели приборов, рядом с контроллером. Предохранитель вентилятора имеет ёмкость 50А, он под номером 3. Реле вентилятора под номером 1.

    Блок реле и предохранителей

    Если же предохранитель живой, то придется демонтировать дополнительный блок управления вентилятором. Для этого, стоит отодвинуть воздуховод теплого воздуха и ключом на 10 выкрутить крепления блока. Теперь можно свободно его достать. На нем есть два реле, которые отвечают за включение вентилятора и за высокие обороты. Диагностируем оба.

  3. Теперь, можно перейти к самому мрачному варианту – лезем под капот и «прозваниваем» провода контакта самого вентилятора. Конечно, может быть перелом или обрыв провода, но нет ничего худшего, чем сгоревшая обмотка внутри вентилятора. Скорее всего вентилятор в данном случае пойдёт под замену.
  4. Еще одной причиной не срабатывания включения вентилятора может быть сломавшийся датчик термостата. Для того, чтобы вентилятор запустился в аварийном режиме придется скинуть с него разъемы. Проверить датчик можно сняв термостат, и опустить его в кастрюлю с горячей водой, термостат должен открыться.
  5. Последней причиной, по которой может не срабатывать вентилятор является обрыв в самой цепи включения.

    Электрическая схема работы вентилятора охлаждения

Диагностика и ремонт возможных неисправностей

Для осуществления ремонта придется заменить неисправные детали.

Замена термостата

Для смены термостата нужно будет слить охлаждающую жидкость, скинуть патрубки входящие и выходящие. Затем, открутить крышку и заменить термостат.

Замена вентилятора

Внешний вид нового вентилятора охлаждения радиатора

Для замены вентилятора на Калине дело не быстрое и требует некоторого времени. Итак, рассмотрим, как заменить вентилятор охлаждения Лада Калина своими руками.

  1. Для того, чтобы не снимать радиатор все делаем с придельной аккуратностью, чтобы не повредить другие детали.
  2. Снимаем воздушный фильтр.

    Снимаем воздушный фильтр

  3. Демонтируем решетку радиатора.
  4. Затем, потребуется открутить верхние крепления фар, левой и правой.
  5. При помощи головки на 10, демонтируем верхнюю фронтальную панель.
  6. Далее, отключаем разъемы, подводящие к вентилятору, и немного скручиваем провода.
  7. Откручиваем 4 болта крепления вентилятора.

    Стрелками указаны болты крепления вентилятора охлаждения

  8. Когда он полностью освободился, стоит аккуратно его вытащить.
  9. Монтаж проводится в обратной последовательности.

Замена реле и предохранителей

Замена реле и предохранителей проводится достаточно легко. Нужно вынуть сгоревшие, и заменить на новые, которые были куплены согласно маркировке на них.

Усовершенствования

Также, можно модернизировать систему охлаждения, что предотвратит риск «застрять» посреди города или трассы. Для этого необходимо установить более надежный термостат. Некоторые автовладельцы рекомендуют переделать заводскую систему и смонтировать 6-отверстный термостат, а также поставить дополнительный печной кран с еще 1 помпой.

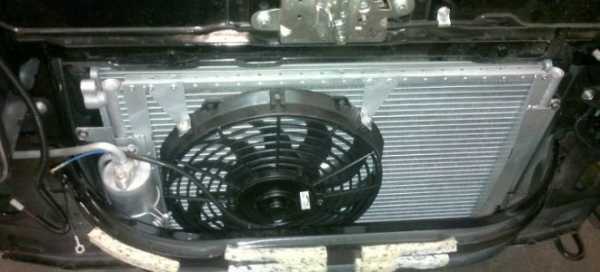

Второй вариант модернизации является установка спортивного вентилятора с отдельным контроллером, который будет показывать работоспособность этой системы. Хотя придется внести некоторые конструктивные изменения в электросхему автомобиля.

Для того, чтобы уменьшить риск столкновения с такой проблемой можно вывести на панель приборов дополнительную кнопку принудительного включения вентилятора охлаждения на Лада Калина. Для этого, параллельно пускаются провода и при необходимости, или в случаи поломки термостата – вентилятор можно запустить принудительно.

Выводы

При выходе со строя вентилятора охлаждения Лада Калина, стоит незамедлительно найти причину и устранить ее. Если автомобиль «закипит», то это может привести к фатальным последствиям. В лучшем случае – пробой прокладки, а в худшем – прогиб головки блока, что приведет к принудительной ее замене. Так, что за данным узлом стоит следить и проводить диагностику регулярно.

Видео перегрева двигателя на Лада Калина из-за того, что вентилятор охлаждения не включился

carfrance.ru

Почему не включается вентилятор охлаждения на Калине? Несколько причин на выбор »

Почему не включается вентилятор охлаждения на Калине? Несколько причин на выбор

Искать ответа на вопрос, почему не включается вентилятор охлаждения на Калине, наверное, приходится многим владельцам данной модели. Если он перестает работать, выход один: остановиться и ждать, пока движок остынет. В противном случае – закипит, заклинит поршни – и здравствуй, капитальный ремонт.

В пределах города это еще не так серьезно: если торопишься, можешь оставить машину и добраться, куда нужно, на общественном транспорте с тем, чтобы разобраться с системой охлаждения позже. А вот между городами неработающий вентилятор – великая головная боль. Если не найти причину и не устранить ее, ехать 40 километров без буксира можно часов 8: проехал 2-3 км – стал и ждешь, пока остынет. Веселая выйдет поездочка! Особенно если за спиной уставшие дети, которые планировали быстренько доехать и начать отдыхать.

Почему не включается вентилятор охлаждения на Калине? Тому есть несколько причин. Какие-то можно устранить на месте, какие-то потребуют дополнительных запчастей. Но даже если вы не сможете запустить вентилятор сразу, вы хотя бы сможете оценить перспективы и начать махать тросом проезжающим на пару часов раньше, пока еще есть на что-то силы.

Отбрасываем самый мрачный вариант

Прежде, чем проверять остальные составляющие системы охлаждения, нужно убедиться, что с вами не случилось самого плохого, и . Надо сказать, в «Калине» это крайне ненадежный агрегат и почему-то выходит из строя часто и густо. Известны случаи, когда он переставал работать, даже если его меняли позавчера. Поэтому многие опытные владельцы данного авто, отправляясь в дальнюю поездку, берут с собой запасной. Так, на всякий случай!

Удостовериться, что термостат в норме (или нет), можно, потрогав нижний радиаторный патрубок. Если он остался холодным, значит, термостат уже неживой, и нужно доставать резервный или проситься на буксир. В отсутствии и попутчиков, и запасов ползти придется медленно и печально до ближайшего СТО.

Прозваниваем цепь

Исключив из списка вероятностей термостат, проверяем электрическую схему. Для начала – предохранители (как их правильно проверить, ).

Первым идет тот, что отвечает непосредственно за электровентилятор. Он расположен на консоли сбоку, там, где находятся ноги переднего пассажира. Добраться до него несложно: откручивается саморез, фиксирующий крышку дефлекторами для обдувания теплым воздухом – и перед вами искомая запчасть.

Если этот предохранитель цел, придется лезть дальше, в дополнительный блок. Ключом-десяткой отворачивается болт крепления и вытаскивается весь узел. На этом этапе нужно проявлять терпение и аккуратность: извлечению знатно мешает целый пук идущих к блоку проводов. Выдернете какой-нибудь – застрянете на трассе надолго. А вот предохранитель в блоке искать недолго: он там один, именно тот, который нужен.

Если и эта деталь в норме, сразу же проверяем реле – они находятся в этом же блоке и передают напряжение на вентиляторный двигатель. Их там 2: расположенное над крепежной планкой с левого края отвечает за работу вентилятора на малых скоростях, крайнее справа включает его высокую скорость. В рабочем состоянии должны быть оба.

Если и здесь не найдены сбои, придется лезть под капот.

Чем порадует сам вентилятор?

Проверять нужно и его, и температурный датчик. Сначала займемся электровентилятором. Чтобы убедиться в работоспособности двигателя, его клеммы напрямую кидаются на аккумуляторную батарею. Завелся – значит, с вентилятором все хорошо. Переходим к датчику. В зависимости, какой движок стоит на вашем железном коне, действия будут разными:

  • При карбюраторе: снимаем штекерный разъем температурного датчика (расположен он, кстати, на правом радиаторном бачке) и замыкаем перемычкой его клеммы. Вентилятор закрутился – датчик рабочий, просто клеммы соскочили. Остался мертв – пора менять датчик;
  • При инжекторе ищем датчик рядом с термостатом и скидываем с него разъем. Если вентилятор начал вертеться, значит, включился аварийный режим, а ваш датчик успел ранее перегореть.

portalvaz.ru

Не работает вентилятор охлаждения на Калине

На автомобиле «Лада Калина» после достижения температуры антифриза 95 градусов автоматически включается вентилятор. Если он не включается, работающий двигатель начинает быстро набирать температуру. Приходится останавливаться, иначе произойдет заклинивание поршней и поломка двигателя.

Функциональные элементы охлаждающей системы «Калины»

  1. Большой радиатор.
    Установлен в передней части «Лада Калина» для охлаждения жидкости и уменьшения температуры во время работы двигателя. Охлаждение происходит благодаря сильному воздушному потоку холодного воздуха.
  2. Вентилятор охлаждения.
    Установлен непосредственно на радиаторе. Благодаря работе вентилятора, охлаждение жидкости происходит намного быстрее.
  3. Радиатор печки.
    За счет теплого воздуха, происходит прогрев салона машины.
  4. Расширительный бачок.
    Так как одним из свойств охлаждающей жидкости является способность реагировать на колебания температуры, установлен специальный бачок. При расширении или сужении антифриза, он компенсирует количество охлаждающей жидкости системы.
  5. Помпа.
    Специальное устройство, которое заставляет циркулировать охлаждающую жидкость по всему автомобилю.
  6. Термостат.
    Очень важная деталь, несмотря на свои миниатюрные размеры. Термостат регулирует подачу жидкости, которая движется через радиатор двигателя. С помощью термостата поддерживается оптимальная температура работы мотора.
  7. Датчик температуры.
    Когда температура поднимается выше нормы, датчик сигнализирует об этом реле включения вентилятора, который мгновенно включится.

Как работает система охлаждения

Эта система работает совместно с самыми разными деталями, которые измеряют:

  • нагрев масла в двигателе;
  • температуру окружающей среды.

Кроме того, срабатывание системы во многом зависит от самых разных электрических датчиков, входящих в электрическую схему «Калины». Благодаря совместной работе всех этих деталей, на автомобиле «Калина» происходит автоматическое включение реле вентилятора охлаждения. Автоматика следит за работой всей системы и обеспечивает наилучшее охлаждение мотора.

Температура влияет на движение жидкости. В «Калине» предусмотрено два движения:

  • малый круг;
  • большой круг.

Когда жидкость движется малым кругом, она минует радиатор. В это время термостат находится в закрытом состоянии. Как только температура силового агрегата начинает увеличиваться, происходит медленное открывание термостата. Для охлаждающей жидкости открывается дорога в радиатор. Здесь происходит его охлаждение за счет мощного потока встречного воздуха. Если такого охлаждения будет недостаточно, датчик включения вентилятора сработает, он включится и начнет принудительное охлаждение.

Неисправности системы охлаждения

Прежде всего, это связано с подтеканием антифриза. Такая неисправность хорошо видна под капотом автомобиля. В большинстве случаев утечка жидкости из системы возникает из-за:

  • отсутствия герметичности на патрубках.
  • устарели хомуты;
  • забит радиатор отопления;
  • пробит радиатор охлаждения.

Радиатор отопления придется менять, а большой радиатор можно попытаться отремонтировать. Нужно просто запаять пробоины. Но необходимо помнить, что паяется в основном медный радиатор. Алюминиевый радиатор, установленный на «Калине» ремонтируется редко. Его лучше сразу заменить новым.

В случае постоянного перегрева двигателя автомобиля на первом месте стоят неисправности системы охлаждения:

  1. Термостат.
    Чтобы его проверить, необходимо прогреть двигатель. Рукой дотронуться до патрубков, подходящих к радиатору. Когда верхний патрубок полностью холодный, при этом нижний слегка теплый, можно говорить о заклинивании термостата. Жидкость в данном случае движется малым кругом. Исправить проблему можно только одним путем – необходимо поставить новый термостат.
  2. Соты радиатора полностью закрыты.
    Часто встречающаяся причина, из-за которой происходит ненормальная работа системы охлаждения. В большинстве случаев это происходит в начале лета, когда начинает лететь тополиный пух. Чтобы привести все в норму, необходимо почистить внешнюю сторону радиатора. Иногда такая работа вызывает определенные трудности, но это единственный способ заставить систему работать нормально. Приходится выполнять ручную работу.
  3. Сломался вентилятор.
    Когда температура нагрева превышает 95 градусов, а вентилятор молчит, необходимо провести проверку нескольких деталей:
  • реле вентилятора охлаждения;
  • электропроводки;
  • датчика.

После обнаружения неполадок устанавливается новое реле и датчик, проводится замена проводов.

Воздушная пробка: особенности

«Калина», как и сотни других автомобилей, никак не защищена от появления воздушной пробки. Она перекрывает подачу охлаждающей жидкости. Решение этой проблемы часто связано с некоторыми сложностями.

Для начинающего автомобилиста, владеющего «Лада Калина», воздушная пробка всегда составляет проблему. Чтобы с ней справиться, сначала необходимо снять крышку с расширительного бачка. После чего нагреть двигатель до температуры, при которой стрелка датчика начнет доходить до красной зоны. Когда включится вентилятор, необходимо несколько раз нажать на педаль акселератора и выключить зажигание. Иногда этого бывает достаточно. Воздушная пробка полностью исчезает.

Однако если пробка осталась, необходимо предпринять более конкретные меры:

  • проводится демонтаж пластикового экрана;
  • отпускается хомут;
  • снимается трубка со штуцера, расположенного на дроссельном узле;
  • открывается расширительный бачок, его горловину необходимо закрыть тряпкой;
  • в открытый расширительный бачок подается воздух, пока жидкость не начнет выливаться из трубки. Если таким образом не удалось пробить воздушную пробку, нужно закрыть крышку и вернуть на место снятую трубку.
  • затем нужно вновь прогреть двигатель и отключить зажигание;
  • снять трубку подогрева, но крышку снимать не надо. Нужно немного подождать, пока жидкость не начнет литься из трубки.

Так как, охлаждающая жидкость относится к токсичным веществам, то такую операцию нужно выполнять очень осторожно. Техника безопасности требует наличие перчаток.

Во время работы нужно проверять температуру трубок. Двигатель должен быть полностью остывшим.

После слива жидкости, трубка надевается на штуцер, притягивается хомутами. Таким образом, воздух из «Калины» будет полностью удален. Эту работу может сделать любой автомобилист, помощь мастера здесь не понадобится. Чтобы «Калина» была избавлена от такого рода неполадок, необходимо постоянно проверять герметичность всех соединений, подтягивать хомуты.

А если полностью отказался работать вентилятор?

Для определения причины такой неисправности, сначала необходимо проверить состояние предохранителя, стоящего в электрической цепи. Его можно найти на боковой консоли, около пассажирского кресла. Он спрятан под крышкой дефлекторов. Открутив саморез, крышка легко снимется, и предохранитель будет доступен для изучения.

Чтобы извлечь весь предохранительный блок и подключенные реле, необходимо освободить крепление. Без гаечных ключей здесь не обойтись. Снимать блок нужно аккуратно без спешки, так как можно повредить провода, которые к нему подключены. Только единственный предохранитель блока отвечает за работу вентилятора.

При целостности предохранителя необходимо проверить работу реле, которое питает электродвигатель вентилятора. Таких реле установлено два. Левое включает низкую скорость вентилятора. А расположенное справа отвечает за высокую скорость его работы.

Другой неисправностью, которая относится к реле вентилятора охлаждения, является непрерывность работы вентилятора охлаждения, когда зажигание выключено. Это может привести к разряду аккумуляторной батареи. «Калина» потом просто не заведется. Основной причиной является залипание контактов. На блок попадает антифриз, протекающий из радиатора, установленного над печкой.

Когда реле и предохранители работают исправно, необходимо проверить работу датчика температуры. Именно он приказывает вентилятору начать работать. Этот датчик располагается с правой стороны бачка радиатора.

Чтобы проверить его работоспособность, нужно удалить штекерный разъем, взять перемычку, с ее помощью замкнуть между собой клеммы разъема. Включение вентилятора говорит о том, что датчик находится в исправном состоянии. Если вентилятор никак не реагирует, то прежде чем менять датчик, необходимо проверить работоспособность электродвигателя вентилятора. Для этого клеммы электродвигателя нужно подсоединить к контактам АКБ. Двигатель должен заработать. В случае отказа, придется устанавливать новый электромотор.

Некоторые усовершенствования системы водяного охлаждения «Калины»

Сегодня водителями применяется несколько способов модернизации системы охлаждения. Например, полностью переделывается заводская система охлаждения. При этом «Калина» укомплектовывается совершенно новым термостатом с шестью отверстиями. Таким образом, температура охлаждающей жидкости становится более стабильной. В салоне становится намного теплее.

Для уменьшения вероятности выхода из строя охлаждающей системы «Лада Калина» оборудуется специальным фильтром, через который подается охлаждающая жидкость.

Подходит идеально и монтаж печного крана. Помимо этого, в систему подачи жидкости монтируется дополнительная помпа. В результате произойдет быстрое передвижение антифриза по каналам, зимой «Калина» приобретет усиленный обогрев, а летом никогда не будет перегрева двигателя.

Колодийчук Андрей, специально для ByCars.ru

bycars.ru

Не работает вентилятор на Ладе Калине

Вентилятор радиатора, системы охлаждения двигателя легкового автомобиля Лада Калина, должен автоматически включаться при достижении температуры охлаждающей жидкости более 95 градусов. А если этого не происходит, то двигатель начинает перегреваться и не принятие водителем своевременных мер по снижению температуры (переход на холостые обороты) приводит к заклиниванию поршней в цилиндрах двигателя.

Начинать поиск неисправности, связанной с отказом в работе вентилятора, нужно с проверки целостности предохранителя, защищающего эту электрическую цепь. Он находится сбоку консоли в районе ног переднего пассажира. Чтобы до него добраться, нужно открутить один саморез, крепящий крышку с дефлекторами, предназначенными для подачи тёплого воздуха к ногам пассажира.

А вот вынуть дополнительный блок предохранителей и реле, можно только после того, как Вы открутите болт его крепления, для чего Вам потребуется ключ на 10. Доставать его нужно аккуратно и не торопясь, чтобы не повредить, так как очень мешает пучок проводов к нему подходящий. Предохранитель в блоке всего один, именно тот, который Вам нужен.

Если предохранитель цел, то сразу же можно проверить исправность реле, через которые подаётся напряжение на электродвигатель вентилятора. Этих реле два: крайнее левое над планкой крепления предназначено для включения малой скорости вентилятора, а крайнее правое, для включения высокой скорости вентилятора.

Ещё одной неисправностью, связанной с реле вентилятора, бывает продолжение работы вентилятора после выключения зажигания и если оставить автомобиль на стоянке, не обратив на это внимание, то разрядится аккумуляторная батарея, что приведёт к проблемам с запуском двигателя Калины. Залипание контактов реле происходит из-за попадания на этот блок антифриза в результате его течи из радиатора «печки».

Если с предохранителем и реле всё в порядке, тогда придётся открывать капот и проверять исправность датчика температуры, который подаёт команду на включение вентилятора. Он находится на правом бачке радиатора. Для проверки его работоспособности достаточно снять с него штекерный разъём и замкнуть перемычкой клеммы разъёма. Если вентилятор заработает, значит, датчик исправен, а если не заработает, тогда прежде, чем делать вывод о неисправности датчика нужно проверить исправность самого электродвигателя вентилятора. Для этого потребуется подсоединить клеммы электродвигателя напрямую к клеммам АКБ.


Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

устройство, комплектующие (реле, предохранитель, прочее), что делать, если не работает

Без поддержания нормального температурного режима невозможно представить работу двигателя внутреннего сгорания, потому автопроизводители уделяют СОД особое внимание. В автомобиле Лада Калина используется жидкостное охлаждение. Оно сложнее, чем воздушное и состоит из большего количества элементов. Один них – вентилятор системы охлаждения. Если он не будет работать или будет работать некорректно, эффективно охлаждать двигатель не получится.

Вернуться к оглавлению

Причины и признаки неисправностей вентилятора

Чтобы понять, что электровентилятор неисправен, не нужна сложная диагностика – это под силу любому автолюбителю. Следует запустить двигатель и дать ему поработать на холостом ходу до тех пор, пока температура охлаждающей жидкости не подберётся к критической. Отслеживать процесс можно по датчику температуры на панели приборов. Когда стрелка будет находиться близко к красной зоне, датчик должен дать сигнал на контроллер, который запустит вентилятор. Узнать это можно по характерному шуму из моторного отсека. Если же указатель показывает критическую температуру, а вентилятор не включается в работу, значит, есть неисправность, которую нужно незамедлительно устранять. Вентилятор может не работать по ряду причин:

  1. Неисправен электродвигатель. В этом случае он не будет вращать крыльчатку. Обычно на автомобилях ВАЗ электродвигатель выходит из строя редко. Чтобы проверить его работоспособность, понадобится подключить его к аккумулятору напрямую. Для этого нужно взять два провода и их концы подсоединить к клеммам АКБ и колодке проводов электровентилятора. Если в этом случае крыльчатка не вращается, значит, есть неисправность электродвигателя. Ремонту эта деталь подлежит редко. Потребуется снять узел в сборе и заменить электродвигатель. Работа несложная и может быть проведена даже в уличных условиях своими руками с минимальным набором инструментов.
  2. Неисправен датчик температуры. При выходе из строя датчика он не может отследить повышение температуры охлаждающей жидкости, соответственно, показания на контроллер поступают некорректные, и вентилятор не включается в работу, когда это нужно. Для диагностики этой проблемы потребуется отсоединить фишку проводов от датчика и замкнуть два вывода между собой. Если вентилятор сработает, и крыльчатка начнет вращаться, неисправен датчик, и требуется его замена. Процедура осложняется необходимостью сливать охлаждающую жидкость, но она не настолько сложна, чтобы обращаться с этой проблемой в сервис.
  3. Нет напряжения. Самая частая неисправность, связанная с электровентилятором, – это обрыв электроцепи на одном из участков и отсутствие напряжения. Для диагностики необходимо «прозвонить» электропроводку и проверить предохранители, для работы понадобится тестер (мультиметр). Если нет навыков обращения с мультиметром, желательно обратиться к автоэлектрику.

Проблема с электровентилятором возможна и в другой ситуации, когда крыльчатка вращается постоянно, и электродвигатель не отключается. Электровентилятор может работать всегда или включаться в работу слишком рано, когда температура охлаждающей жидкости ещё не достигла даже рабочих параметров.


Если не выключается вентилятор охлаждения на Калине, причины могут быть следующие:

  1. Контакты реле «залипают». Иногда могут возникать ситуации, когда контакты реле включения вентилятора находятся постоянно в положении «включено», из-за чего вентилятор будет запускаться сразу после запуска двигателя. Реле следует заменить и провести проверку на работоспособность.
  2. Неисправен датчик температуры. Датчик передает на электронный блок управления двигателем завышенные показания температуры, из-за этого контроллер подаёт сигнал на включение принудительного охлаждения. Потребуется замена.
  3. Неисправность термостата. Вентилятор охлаждения на Калине не оборудован вспомогательным датчиком слежения за температурой. Это значит, что в расчет берутся только средние показатели. Если клапан термостата заклинил в закрытом положении, охлаждающая жидкость циркулирует только по малому контуру и не может переходить в большой. Антифриз быстро нагревается, и электровентилятор начинает включаться очень часто. При этом жидкость не проходит в большой круг, то есть в радиаторе нет горячего антифриза, вентилятор охлаждает холодный радиатор, а жидкость продолжает нагреваться, что приводит к перегреву двигателя. Термостат может заклинить и в среднем положении, когда клапан открывается не полностью. Это тоже приводит к неэффективному охлаждению – вентилятор будет работать постоянно из-за того, что антифриз не может достаточно охлаждаться. В этих случаях потребуется заменить неисправный термостат, сделать это несложно своими руками. Если же нужно сэкономить время, можно доверить эту процедуру сервису. Замена узлов системы охлаждения не относится к сложным работам и вполне может осуществляться самостоятельно. Исключение составляет замена водяного насоса, так как он имеет единый привод с механизмом газораспределения.

Постоянная работа электровентилятора – это не так страшно, как если бы он вовсе не работал, если только проблема не связана с неисправным термостатом, так как она чревата перегревом и выходом из строя силовой установки.



Вернуться к оглавлению

Ремонт или замена

Если причина отсутствия вращения крыльчатки в электровентиляторе, можно попытаться его починить. Зачастую ремонт сводится к замене щеток и подшипников электродвигателя. Но если в обмотках статора или ротора произошло замыкание, ремонт нецелесообразен, узел придется заменить. Больше в электровентиляторе ломаться нечему, так как конструкция простая.

Если не работает принудительное охлаждение, эксплуатировать автомобиль нельзя. Перегрев охлаждающей жидкости опасен для всех узлов силового агрегата. Резиновые соединительные шланги и прокладка ГБЦ начинают разрушаться, прогорают клапана. В конечном итоге крайне высокие температуры приведут к расширению поршней и задиру цилиндров, то есть потребуется капитальный ремонт двигателя.

Вернуться к оглавлению

Замена вентилятора СОД

Замена вентилятора охлаждения – не самая сложная процедура, первый этап предполагает подготовку нужных инструментов:

  • торцевая головка на 10 мм с воротком;
  • гаечный ключ (торцевой или накидной) на 8 мм;
  • фигурная отвёртка;
  • пассатижи.

Процесс замены выглядит следующим образом:

  1. Чтобы было удобно демонтировать узел, следует снять корпус воздушного фильтра, открутив два крепежных болта.
  2. С помощью плоскогубцев отсоединить пластиковую защёлку шланга расширителя.
  3. Отсоединить фишку проводов от ДМРВ (датчик массового расхода воздуха) путем нажатия на фиксатор снизу.
  4. Отсоединить фишку проводов от клапана для продувки адсорбера на коробе воздушного фильтра.
  5. Снять хомут патрубка и отвести его в сторону.
  6. Открутить 4 крепёжных болта и снять крышку корпуса.
  7. Снять адсорбер, потянув его вверх.
  8. Открутить крепежную гайку воздухозаборника (возле радиатора вверху).
  9. Снять резиновую подушку возле аккумулятора и вынуть корпус воздушного фильтра.
  10. Открутить две крепежные гайки ключом на 10 мм с правой стороны, после чего открутить две гайки ключом на 8 мм слева.
  11. Отсоединить штекер проводов от электровентилятора.
  12. Достать электровентилятор в сборе, отводя его в левую сторону.

Если узел меняется, процедура повторяется в обратном порядке. Для замены электродвигателя потребуется его демонтировать. Сделать это несложно, открутив три крепежных болта ключом на 10 мм. С другой стороны нужно отсоединить металлическую защёлку и снять мотор с крыльчаткой.

Вернуться к оглавлению

Модернизация СОД Калины

Главная проблема системы охлаждения Калины заключается в образовании воздушных пробок. На сегодня есть ряд эффективных способов для устранения этого дефекта. Причина кроется в особенностях конструкции СОД. Работа системы охлаждения основана на взаимосвязанном функционировании множества деталей. От того, какую температуру имеет циркулирующий по системе антифриз, зависит задействование большого и малого контуров. От этого зависит нормальная работа всей силовой установки.

Доработать систему охлаждения можно самостоятельно или в сервисе. Профессионалы редко занимаются всяческими доработками, рекомендуя заменить или ремонтировать тот или иной узел. Такой способ может оказаться дороже, но не всегда эффективнее.

Вернуться к оглавлению

Классические способы доработки

Для того чтобы решить проблему с образованием воздушных пробок, нужно снять крышку расширительного бачка и запустить двигатель. Затем дождаться поднятия температуры охлаждающей жидкости до критической красной зоны, пока в работу не вступит принудительное охлаждение вентилятором. После этого нужно нажать на педаль газа несколько раз и заглушить мотор.

Если способ оказался неэффективным, есть другой метод. Для этого нужно демонтировать защиту двигателя, ослабить хомут и снять одну из трубок штуцера подогрева дроссельного узла. Затем открутить крышку расширительного бачка и, приложив ветошь, начать дуть в него до тех пор, пока со снятого патрубка не начнет литься антифриз. Для того чтобы доработать стандартную систему охлаждения, многие автовладельцы устанавливают более эффективный термостат на 6 отверстий, ставят фильтр охлаждающей жидкости и другой краник отопителя.

Для повышения эффективности циркуляции зачастую устанавливается дополнительная помпа.

Вернуться к оглавлению

Другие варианты модернизации

Если автомобиль оборудован электронной педалью газа, шланг, который ранее шёл на подогрев дроссельного узла, теперь закольцован с системой охлаждения. Чтобы не допустить образования воздушных пробок, используется дополнительный патрубок с меньшим диаметром, который устанавливается вместо вышеуказанного шланга. Шланг для воздуховода ставится возле термостата, для этого используется тройник, вмонтированный в патрубок, подходящий к радиатору. Второй конец патрубка соединяется с пароотводящим шлангом возле расширительного бачка (понадобится ещё один тройник).

Доработка обеспечивает стабильную рабочую температуру в 90 градусов в условиях городского цикла, а печка начинает прогреваться при 50 градусах.

Следующий способ доработки заключается в оснащении пароотвода специальным гидравлическим забором. Чтобы это сделать, в пароотводящий шланг монтируется трубка от капельницы, которая погружается в антифриз на дно расширительного бачка. По мере охлаждения антифриз затягивается в патрубок отвода, что обеспечивает предотвращение завоздушивания системы охлаждения. При желании можно совместить оба способа.

Вернуться к оглавлению

Принудительное включение вентилятора

Одна из недоработок системы охлаждения Лады Калины заключается в позднем включении электровентилятора. Решить эту проблему может при желании любой автовладелец даже с минимальными навыками ремонта и обслуживания автомобилей. На большинстве двигателей внутреннего сгорания рабочая температура должна поддерживаться на уровне 90-95 градусов. На Калине вентилятор принудительного охлаждения включается при температуре 100 или 105 градусов. То есть интенсивное охлаждение начинается в тот момент, когда двигатель уже начал перегреваться, а это негативно сказывается на сроке службы силового агрегата. Чтобы решить эту проблему, можно установить кнопку включения вентилятора в салоне, при нажатии которой охлаждение запускается в любой момент. Для работы понадобятся следующие детали:

  • соединительные клеммы;
  • реле на 4 контакта с кронштейном для крепления;
  • контактные колодки для соединения кнопки и реле;
  • провод сечением не менее 0,75 мм.

Подключение принудительного (ручного) режима работы вентилятора выполняется по следующей схеме:

  1. На колодке подключения кнопки обрезаются все ненужные провода, остаются только два по центру для подсветки и два с краю для подключения.
  2. Теперь следует подсоединить реле и кнопку. Со стороны пассажира снимается защитная накладка центральной консоли, там находятся несколько реле. Чтобы узнать, какое именно нужно, следует запустить двигатель и поочередно отсоединить колодку проводов от датчика температуры на термостате.
  3. При этом вентилятор должен сработать, теперь нужно отсоединять реле. Если после отсоединения того или иного реле вентилятор остановится, значит, это реле отвечает за включение принудительного охлаждения. Если автомобиль заглохнет при снятии реле, значит, оно отвечает за бензонасос, следует его установить на место и запустить двигатель снова.
  4. Теперь следует найти розовый и белый провода, зачищаются их концы и скручиваются вместе, соединение изолируется.
  5. В подготовленную колодку проводов соединяются провода реле. Белый – к контакту 87, розовый – к 85, контакт 86 подводится к кнопке включения, контакт 30 отводится на «массу». После завершения подключения остаётся найти место для закрепления, например, под торпедой.
  6. Осталось подключить кнопку. Два оставшихся провода подключаются к любой лампе подсветки, которые загораются вместе с включением зажигания.

Доработка позволяет включить вентилятор охлаждения на Ладе Калина в любое время, причем не только во время работы двигателя, но и когда он заглушен.

Любая модернизация может осуществляться своими руками, это совсем несложно, если следовать пошаговым инструкциям. Для нормальной работы системы охлаждения должны исправно работать все узлы и элементы. Вентилятор хоть и прост по конструкции, но имеет важное значение, без него можно «попасть» на капитальный ремонт двигателя. По этой причине нужно внимательно следить за работоспособностью всех узлов и при выявлении неисправностей незамедлительно их устранять.

expertvaz.ru

Лада Калина не включается вентилятор охлаждения: датчик включения, реле


Владельцы популярных моделей Лада Калина часто сталкиваются с обстоятельствами, когда не включается вентилятор охлаждения. Такая ситуация заставляет водителя периодически останавливаться с целью давать двигателю возможность остывать. Если неисправность происходит в морозное время, то на функционале системы она почти не отражается, а вот в теплый период существенно сдерживает автомобиль LADA Kalina от беспроблемного перемещения.

Большинство обладателей Лада Калина не в состоянии самостоятельно диагностировать причины, почему не включается вентилятор охлаждения, и тем более их устранить. Им на помощь с радостью приходят эвакуаторы и сервисы, а также схема включения.

Причины отказа вентилятора

Здесь укажем наиболее вероятные места в контуре охлаждения, к которым следует пристально присмотреться, если не включается вентилятор охлаждения.

  1. Термостат. При выходе из строя указанного изделия вентилятор также начинает напоминать о себе сбоями и некорректным включением. Для диагностирования термостата потребуется на разогретом моторе прикоснуться к отводящему патрубку (расположен внизу) радиатора LADA Kalina. Если этот шланг прогрет, то узел в норме, когда холодный – констатируем неисправность термостата. Поскольку деталь способна весьма часто «радовать» своей поломкой, рекомендуется возить с собой запасное изделие. Замена не является сложной операцией. Для ее выполнения потребуется предварительно слить жидкость из контура.
  2. Предохранитель и реле включения. Эти элементы электрической цепи также способны на частый выход из строя. Пользуясь схемой расположения плавких вставок, отыскиваем потребный предохранитель в монтажном блоке, извлекаем его и проверяем на предмет перегорания рабочего «волоска». Блок с этими элементами располагается внутри салона под приборной панелью. Для защиты цепи вентилятора применяется вставка с максимумом силы тока, равным 50 А. Номер предохранителя – «3».

Реле, отвечающее за работу рассматриваемого узла, значится под номером «1».

  1. Дополнительный модуль управления функционалом вентилятора. Для его извлечения потребуется демонтировать воздуховод подачи теплой воздушной струи и с привлечением ключа на «10» вывинтить крепеж. Достав блок, обнаруживаем пару реле включения, отвечающих за «команду» на включение и максимальные обороты. Оба элемента подлежать диагностированию с помощью тестера.
  2. Переходим к электрической коммутации вентилятора. Тем же прибором выполняем проверку проводных магистралей узла. Если обнаруживаем обрыв, то провод заменяем новым с аналогичным сечением.
  3. Обмотка вентилятора. Здесь владельца Лада Калина постигает уныние, поскольку при такой неисправности весьма вероятен вариант замены, что не дешево.
  4. Датчик включения устройства. Если он неисправен, то вентилятор не активируется, тем самым вызывая риск перегрева силовой установки.

Как заменить вентилятор в Калине?

Процесс замены, если не включается вентилятор охлаждения, является достаточно хлопотным делом, на что оказывает влияние стесненность свободного пространства для совершения манипуляций. Итак, приступаем.

  1. 1. Здесь необходимо избежать потребности в снятии радиатора, что предполагает слив жидкости и затрачивает больше времени.
  2. 2. Демонтируем корпус фильтрующего элемента системы впуска воздуха.
  3. 3. Снимаем переднюю решетку.
  4. 4. Откручиваем крепеж обоих головных светотехнических устройств.
  5. 5. Применяем головку на «10», посредством которой осуществляем откручивание крепежа верхней фронтальной панели.
  6. 6. Теперь потребуется отключить разъемы, которые служат для коммутации электрического модуля вентилятора с бортовой сетью. Провода отводим в сторону для исключения помех.
  7. 7. Рамка вентилятора закреплена посредством 4-х болтов, которые необходимо открутить.
  8. 8. Извлечение вентилятора совершаем с особой аккуратностью, дабы не повредить расположенные рядом компоненты подкапотной зоны.

Установка устройства предполагает совершение манипуляций по обратному алгоритму.

Меняем реле и плавкие вставки

Эти защитные и управляющие цепью питания вентилятора компоненты заменить достаточно легко. Из посадочного гнезда извлекаем сгоревший элемент и устанавливаем новый аналог. Здесь удобно пользоваться подходящим пинцетом.

Рулевая рейка Калина

Как слить антифриз с Калины

Регулировка ремня генератора Калина

Усовершенствования вентилятора Калины

В Лада Калина контур охлаждения можно подвергнуть модернизации, что существенно снизит риск вынужденной остановки в связи с выходом из строя одного из компонентов системы. Первоочередной мерой является установка более надежного термостата. Некоторые владельцы LADA Kalina монтируют 6-отверстный узел, а также дополняют контур вторым печным краном с установкой еще одной помпы.

В качестве второго варианта усовершенствования фигурирует монтаж вентилятора «спортивной» версии. Это изделие наделено собственным контроллером, способным показывать функционирование системы. Здесь без внесения определенных корректив в электрическую схему просто не обойтись.

Также не лишней будет установка дополнительной кнопки принудительной активации вентилятора. Чаще всего ее располагают на панели.

Подведем итоги

Если в Лада Калина произошел отказ в работе вентилятора контура охлаждения, то такую неисправность можно устранить в самостоятельном режиме. Мы рассмотрели практически весь перечень причин, способных спровоцировать неисправность, а также привели алгоритм действий по замене узла. Применяйте наш материал в качестве инструкции к действию и склоняйтесь к периодическим осмотрам системы охлаждения, также вам может помочь схема включения. Это позволит минимизировать риск возникновения неприятных обстоятельств в дороге.


vaz-lada-granta.com

описание, поломки и их устранение

Современные автомобили отечественного производства комплектуются различными контроллерами и датчиками, обеспечивающими полноценную эксплуатацию авто. Если одно из устройств выходит из строя, это может привести к некорректной работе узлов. Из этого материала вы сможете узнать, что представляет собой датчик включения вентилятора Приора и Калина, и какие неисправности для него характерны.

Содержание

[ Раскрыть]

[ Скрыть]

Описание

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться. На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Основные причины сбоев в работе датчика

Итак, по каким причинам на Калинах и Приорах, да и на всех ВАЗах в принципе, контроллер может не работать:

  1. Первая причина — неработоспособность термостата. Такая проблема является одной из самых сложных, при ее появлении вентилятор будет срабатывать неправильно. Чтобы убедиться в том, что термостат рабочий, нужно будет потрогать нижний шланг — если он холодный, то устройство действительно вышло из строя. Вообще, для Калины поломка термостата — явление достаточно распространенное.
  2. В том случае, если термостат рабочий, то необходимо произвести диагностику предохранительных элементов. Также следует проверить и состояние самих цепей, для этого воспользуйтесь мультиметром. Схема предохранителей должна быть указана на обратной стороне крышки блока. В случае с Калиной блок расположен под приборной панелью, вас интересует предохранительный элемент 3, его емкость составляет 50 ампер. Если предохранитель рабочий, то нужно произвести диагностику реле вентилятора, оно маркируется цифрой 1.
    В том случае, если эти элементы рабочие, то придется снимать блок управления вентилятором — для этого отодвиньте воздуховод и, используя гаечный ключ на 10, открутите его крепление. На блоке должны быть два реле, их следует проверить.
  3. Также не лишним будет залезть в моторный отсек и прозвонить контакты непосредственно вентилятора. Проблема может заключаться в обрыве, переломе проводки, окислении контактов, а также в перегоревшей обмотки внутри устройства. Проблемы с проводами и контактами решаются без проблем — плохая проводка меняется, а контакты зачищаются. Но если проблема кроется в обмотке, то устройство придется полностью менять.
  4. Также проблема может крыться непосредственно в самом датчике. Для запуска вентилирующего узла необходимо будет сбросить клеммы с устройства. Диагностика контроллера производится путем демонтажа термостата и помещения его в емкость с горячей водой — термостат в этот момент должен открыться.
  5. Еще одна причина, которая случается достаточно редко, это обрыв в цепи. Такую проблему можно диагностировать с помощью мультиметра — оборвавшиеся провода подлежат замене (автор видео о диагностике регулятора своими руками — Дмитрий Мазницын).

Ремонт неисправностей своими руками

О решении таких проблем, как неработоспособность предохранителей или самого датчика, мы рассказывать не будем. Здесь все и так просто — вышедшие из строя элементы извлекаются из мест установки и меняются на новые.

Отдельно нужно выделить замену вентилирующего узла — об этом читайте ниже:

  1. Чтобы в процессе ремонта вам не пришлось демонтировать радиатор, делайте все аккуратно, поскольку есть вероятность повреждения других элементов.
  2. Откройте капот и отключите аккумулятор. Произведите демонтаж воздушного фильтра.
  3. Сделав это, вы можете демонтировать решетку радиаторного устройства.
  4. Далее, необходимо будет выкрутить верхние крепления оптики — правого и левого фонарей.
  5. Используя гаечный ключ на 10 (удобнее будет взять ключ-головку), вам необходимо будет произвести снятие верхней фронтальной панели.
  6. После того, как эти действия будут выполнены, нужно будет отключить штекеры, которые подводятся к вентилирующему узлу. Сделав это, провода можно немного скрутить.
  7. Далее, при помощи гаечного ключа нужно будет открутить четыре винта, которые фиксируют устройство, подлежащее замене. На фотографии стрелками отмечены винты, которые фиксируют узел, их необходимо будет открутить.
  8. Только после того, как узел будет освобожден, его необходимо будет демонтировать и заменить на новый. После снятия на всякий случай очистите сами разъемы, чтобы в будущем вас не беспокоила проблема плохого контакта. Дальнейшая сборка системы и установка всех элементов производится в обратной последовательности.

1. Демонтируйте воздушный фильтр. 2. Открутите болты крепления, отмеченные стрелками.

Видео «Как правильно произвести замену термостата на Ладе Калине?»

Если проблема неработающего датчика в автомобиле Лада Калина кроется в выходе из строя термостата, то этот узел также надо будет поменять, подробная инструкция по замене в домашних условиях представлена ниже (автор ролика — Алексей Голубков).

 Загрузка …

avtozam.com

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
