Почему не работает спидометр — причины отказа спидометра

Спидометр является неотъемлемой частью любого современного транспортного средства. Трудно переоценить важность данного прибора. Благодаря спидометру водитель машины может постоянно контролировать величину моментальной скорости автомобиля (выраженной в км/ч) для соблюдения скоростного режима и правил дорожного движения. Следует помнить, что этот механизм рано или поздно может прийти в негодность, поэтому каждому водителю необходимо знать, какие действия следует предпринимать в случае, когда перестал работать спидометр.

Если спидометр сломался, хозяин автомобиля может устранить дефект двумя способами:

  • доехать до ближайшей станции технического обслуживания, где за определенную плату специалисты осуществят диагностику прибора и проведут необходимые ремонтные работы;
  • самостоятельно выяснить причину поломки и попробовать устранить ее без посторонней помощи.

Признаки поломки

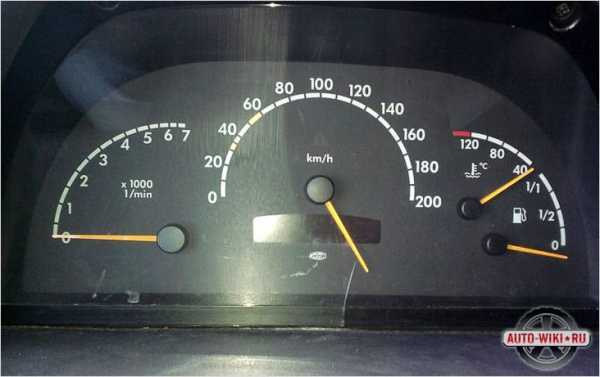

Стрелка зависла

По указанным ниже признакам понять, что спидометр сломался, сможет даже неопытный автолюбитель:

  • во время движения автомобиля стрелка указывает на цифру «0»;
  • стрелка спидометра зависла и не двигается как в процессе движения машины, так и во время стоянки;
  • показания скорости изменяются скачкообразно, с сильными колебаниями и существенной погрешностью в ту или иную сторону.

Распространенные дефекты и способы их устранения

Можно выделить три основных причины, которые негативно влияют на стабильность работы спидометра: окисление жил коннектора, повреждения механической части, выход из строя троса. Далее мы разберем, как следует выявлять эти поломки, и какие действия лучше всего предпринять для их устранения.

Поврежден трос

Окисление жил коннектора. В процессе эксплуатации автомобиля жилы коннектора датчика могут окислиться вследствие попадания на них воды или какой-либо другой жидкости. Выявить это достаточно просто при визуальном осмотре провода. В случае обнаружения на проводе следов коррозии или окисления осуществляется их чистка, после чего проверяется работа спидометра.

Повреждения механической части прибора. Выход из строя механической части спидометра также является достаточно распространенным явлением. Убедиться, что именно неисправность механизма является причиной поломки, можно только после снятия спидометра. Процесс демонтажа напрямую зависит от марки автомобиля. В качестве примера мы рассмотрим рекомендации по снятию спидометра с автомобилей марки ВАЗ. Если транспортное средство имеет в комплектации датчик измерения скорости нового типа, то для его извлечения потребуется снять приборную панель. Делается это следующим образом.

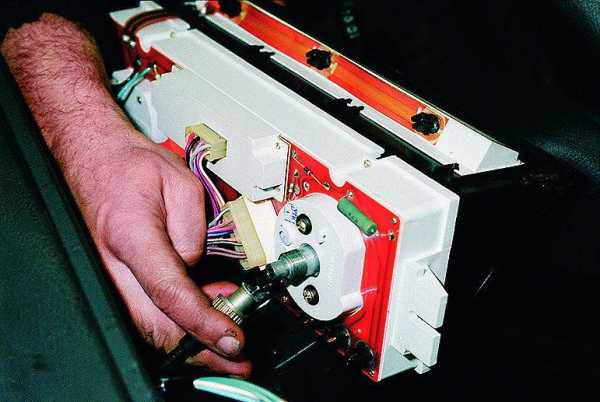

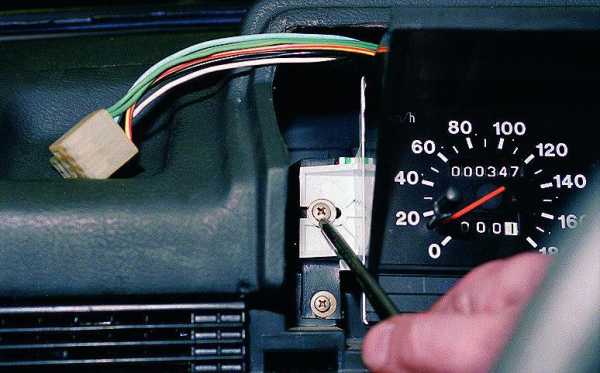

Демонтаж спидометра

  1. Удаляются крепежные элементы накладок рулевого колеса.
  2. Снимается уплотнительная прокладка замка зажигания.
  3. При помощи отверток с рабочим концом под прямой шлиц осуществляется демонтаж панели приборов. Для этого отвертки нужно вставить в гнезда, сформированные на панели, в которых находятся крепежные скобы, после чего панель аккуратно снимется с посадочного места.
  4. Для демонтажа спидометра старого образца нужно снять с посадочного места защитную решетку воздушных каналов, подающих теплый воздух в салон автомобиля или на лобовое стекло. Под решеткой находятся фиксаторы передней панели, после нажима на которые «торпедо» легко выходит из посадочного гнезда.
  5. После выполнения всего вышеуказанного можно приступить непосредственно к диагностике прибора. Выяснить, не привели ли повреждения механической части прибора к тому, что не работает спидометр, очень легко: для этого нужно прокручивать трос привода, параллельно фиксируя показания стрелки спидометра. Отсутствие реакции стрелки на вращение троса, равно как и неравномерное ее движение, свидетельствует о необходимости замены всего механизма.

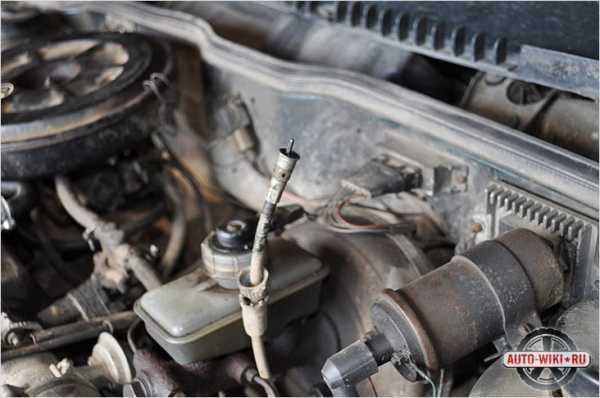

Отсоединение троса

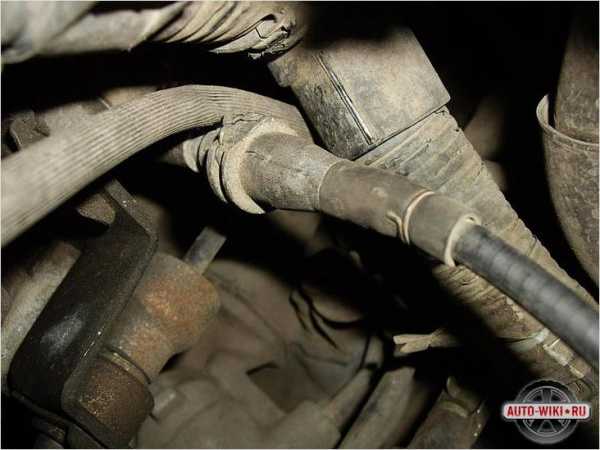

Повреждение троса спидометра. Данный вид поломки случается чаще всего. Для устранения дефекта поврежденный трос, соединенный с редуктором в районе коробки переключения передач, следует отсоединить от спидометра, открутив болт и прижимную гайку. Перед креплением нового троса на его поверхность нужно нанести смазку, препятствующему преждевременному износу. После того как новый трос будет установлен на свое место, осуществляется монтаж приборной панели.

Длина нового троса привода должна в точности соответствовать длине вышедшего из строя расходника.

Видео

Как снять панель и отремонтировать спидометр, смотрите ниже:

auto-wiki.ru

Почему не работает спидометр

Спидометр – устройство, предназначенное для измерения скорости движения автомобиля. В современном автомобилестроении используется преимущественно электронная разновидность прибора.

Отечественная автомобильная промышленность начала применять электронный спидометр с момента выпуска ВАЗ-2110, в основе системы питания которой лежал инжектор.

Поэтому, если не работает спидометр даже на относительно старых автомобилях, причину следует искать в элементах электропроводки.

Система измерения скорости в современном авто включает в себя такие элементы, как:

  • Датчик скорости, устанавливаемый в КПП;
  • Электронный блок управления двигателем;
  • Табло спидометра на панели приборов;
  • Электропроводка.

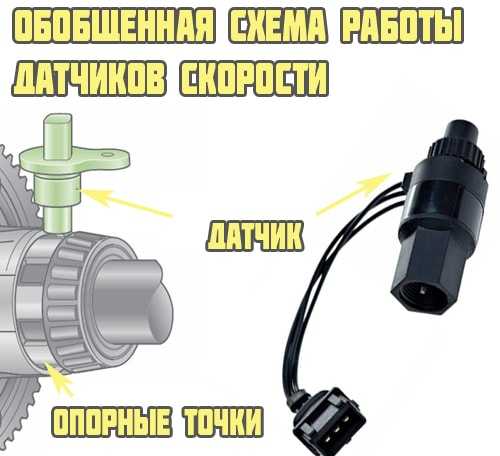

Во время работы двигателя и КПП, датчик снимает с выходного вала коробки передач информацию о частоте его вращения, и передает ее в ЭБУ в виде электрических импульсов. Чем выше оказывается скорость автомобиля, тем короче промежуток времени между сигналами датчика.

Электронный блок управления вычисляет скорость машины на основе частоты получаемых импульсов. В этом заключается принцип работы спидометра электронного типа. Параллельно с коррекцией режимов работы двигателя, блок управления передает информацию о скорости движения авто на спидометр и диагностическую колодку.

При наличии маршрутного компьютера с «К» вывода ДК данные о скорости могут дублироваться на его табло.

Причины неисправности спидометра

Если перестал работать спидометр, поиск неисправности осуществляют в нескольких направлениях. Причиной отказа могут служить следующие поломки:

  1. Отказ датчика скорости;
  2. Повреждение электропроводки;
  3. Окисление «массовых» контактов;
  4. Неисправность самого спидометра;
  5. Неисправность ЭБУ;
  6. Некорректный монтаж панели приборов после снятия.

Как правило, других причин неисправности не обнаруживается. Порой отказ прибора бывает обусловлен сгоранием предохранителя электрических цепей, отвечающих за работу приборной панели. Однако данную проблему можно отнести к разряду неисправностей электропроводки.

Диагностическим признаком разрушения предохранителя F19 является:

  • Отказ всей панели приборов;
  • Отказ диагностического блока;
  • Отказ системы автоматической блокировки дверей;
  • Отказ ламп заднего хода.

Перед заменой предохранителя рекомендуется выяснить и устранить причину его сгорания. В большинстве случаев подобное происходит при наличии короткого замыкания в системе электропроводки автомобиля ВАЗ-2110 или ВАЗ-2114.

Диагностика

Диагностику неисправностей начинают с отсоединения колодки проводов от жгута датчика скорости и их проверки с использованием контрольной лампочки.

Для изготовления лампочки – контрольки, необходима любая автомобильная лампа, способная работать при напряжении 12 В, и два провода длиной около 1 метра каждый. Один из проводов закрепляется на плюсовом, второй – на минусовом выводе лампы. Также в полученное устройство включают батарейку типа «Крона».

Для проведения проверки один провод контрольной лампы закрепляют на массу кузова или аккумуляторной батареи, а вторым осуществляют короткие частые касания к среднему контакту разъема ДС. При отсутствии неисправностей на участке разъем – спидометр, стрелка последнего будет слегка подрагивать или приподниматься. Если стрелка подрагивает, ответ на вопрос, почему не работает спидометр, можно считать найденным – датчик скорости требует замены.

В случаях, когда реакцию стрелки на постукивания по центральному контакту колодки выявить не удается, необходимо произвести «прозвонку» цепи питания спидометра. Процедуру проводят при помощи мультиметра (мультитестера), или путем использования все той же лампочки — контрольки.

Предварительно жгут проводов отключают не только от колодки датчика скорости, но и от самого спидометра. Один вывод тестера или контрольной лампы подключают к концу провода, находящегося под капотом, другой – к салонному окончанию цепи токообеспечения измерителя скорости.

Если тестер в режиме «прозвонки» указывает на нарушение целостности цепи, дальнейший поиск неполадок осуществляют в этом направлении. Необходимо проверить предохранители, места соединения проводов, их целостность внутри изолирующей оплетки.

Зону поиска можно уменьшить, постепенно «прозванивая» отдельные участки цепи. На модели 2114 и другой продукции ВАЗа, причиной отказа спидометра часто становится окисление «массовых» контактов, закрепленных на кузове автомобиля.

В случаях, когда не работает стрелка спидометра, однако данных о неисправностях электрической питающей цепи нет, делается закономерный вывод о неисправности самого прибора. Дополнительную проверку можно произвести путем временной установки заведомо исправной приборной панели.

Ремонт

Ремонт системы измерения скорости напрямую зависит от выявленной неисправности:

Датчик скорости

  1. Очистить от загрязнений;
  2. Очистить контакты колодки от коррозии и окислов;
  3. Если вышеописанные меры не помогли, осуществляется замена датчика.

Электропроводка

  • Проверить и очистить «массовые» контакты;
  • Спаять или закрепить с помощью «скруток» места перелома проводов, по причине которых перестал работать спидометр;
  • Закрыть изоляционной лентой места повреждения оплетки;
  • Заменить вышедшие из строя предохранители;
  • Очистить от окислов и коррозии контакты колодок.

Спидометр

Если перестал работать спидометр, производится его замена. На отечественных автомобилях, собранных с использованием электронного типа измерителя скорости, спидометр меняется вместе с панелью приборов. Осуществить эту операцию можно самостоятельно. Для ее выполнения понадобится только крестовая отвертка и пассатижи.

Восстановить работоспособность прибора своими руками невозможно. Это способен сделать мастер-электронщик. Однако, учитывая довольно низкие расценки на запчасти к автомобилям российских моделей, обращение к мастеру является экономически нецелесообразным.

Ремонт старого спидометра может оказаться гораздо дороже, чем полная замена старой комбинации приборов на новую.

znanieavto.ru

Почему не работает спидометр — диагностика проблемы

Недостоверные данные на спидометре о скорости движения могут стать не только причиной остановки вас ГИБДД, но и более серьезных неприятностей, к примеру, к аварии на дороге. Поэтому, если у вас не работает спидометр, не откладывайте его ремонт на потом, даже если вы можете без определителя понять, с какой скоростью передвигаетесь, так как вашу машину может взять кто-то из родственников и друзей, а для них такая неисправность будет большой неожиданностью. Именно по этой причине я в данной статье расскажу вам, почему может не работать спидометр и какие основные причины поломки.

Содержание статьи

Симптомы неисправности

Чтобы не допустить окончательной поломки датчика скорости, нужно вовремя заметить симптомы, которые свидетельствуют о том, что спидометр скоро выйдет из нормального функционирования или же, возможно, уже неправильно показывает скорость во время движения транспортного средства или же лежит на нуле.
Выделяют не такое уж и большое количество основных симптомов, поэтому их легко запомнить и, как результат – вовремя определить неисправность. Итак, чтобы у вас не возникало в будущем «почему не работает спидометр», запоминайте основные признаки:

  • Одним из таких признаков может быть падение стрелки в положение ноля. Если у вас появилась такая проблема, то будьте уверены, что спидометр сломан и нужно немедля приступать к поиску и исправлению неполадок.
  • Еще один симптом – стрелка на спидометре зависла в одном положении и не меняется независимо от того стоит автомобиль на месте или же передвигается.
  • Работает скач

mineavto.ru

Почему не работает спидометр — основные причины и диагностика

Спидометр, как следует из названия, показывает скорость автомобиля. Соблюдение скоростного режима важно не только для того, чтобы избежать штрафов, но и для совершения безопасных поворотов и других маневров. Чем выше скорость, тем большим должен быть радиус безопасного поворота. Если радиус меньше необходимого, велика вероятность ухода машины в занос и опрокидывания автомобиля. Поэтому исправность спидометра так же важна, как и качественная работа рулевого управления или тормозной системы.

Как работает спидометр

Существуют две основные модификации спидометров:

  • механические;
  • электронные.

Принцип работы механического спидометра заключается в трансформации скорости вращения вала в энергию, которая сдвигает стрелку. Привод спидометра расположен в механической или автоматической коробке переключения передач и соединен с индикатором с помощью гибкого защищенного металлическим кожухом троса. Наконечники обеих сторон тросика выполнены в виде четырехгранника, благодаря чему эффективно передают вращение от привода к индикатору. Механический спидометр всегда соединен с одометром (индикатором пробега автомобиля) и составляет с ним единый блок.

Принцип работы электронного спидометра заключается в датчике, который вырабатывает импульсы определенной частоты и длительности (зависит от скорости автомобиля). Датчик присоединен либо к отдельному электронному спидометру, либо к бортовому компьютеру. И компьютер и спидометр выполняют одинаковую функцию – подсчитывают количество импульсов за единицу времени и преобразуют значение в понятные километры или мили в час.

Неисправности спидометров

Чаще всего встречаются следующие неисправности:

  • обрыв или повреждение тросика;
  • соскакивание наконечника тросика с ведомой шестерни;
  • неисправность механического или электронного индикатора;
  • неисправность датчика импульсов;
  • плохой контакт или обрыв провода, который соединяет датчик и индикатор или компьютер.

Видео — Как починить спидометр

Диагностика и ремонт механического спидометра

  • Для диагностики вам понадобятся:
  • моторчик на 12 Вольт;
  • плоская и крестовая отвертки;
  • фонарик; домкраты и подставки;
  • инструкция по ремонту или обслуживанию вашего автомобиля.

Для проверки спидометра приподнимите переднюю пассажирскую сторону автомобиля с помощью домкрата. О том, как делать это безопасно, читайте в статье (Замена и восстановление амортизаторов). Снимите переднюю панель (торпедо), чтобы добраться до комбинации приборов. На некоторых моделях автомобилей можно обойтись без этой операции, поэтому внимательно изучите инструкцию по ремонту и эксплуатации вашей машины. Снимите комбинацию приборов и открутите фиксирующую гайку тросика от индикатора, заведите двигатель и включите 4 передачу. Проверьте, крутится ли тросик в защитном кожухе? Если да, заглушите двигатель, вставьте и закрутите наконечник тросика, после чего снова заведите мотор, включите 4 передачу и посмотрите на показания индикатора. Если стрелка не меняет положения, неисправен индикатор, его необходимо заменить.

Если при работающем двигателе и включенной передаче тросик не крутится, необходимо заглушить мотор и снять тросик с привода, расположенного на коробке переключения передач со стороны водителя. Вытащите тросик из подкапотного пространства и осмотрите наконечники, не повреждена ли форма (квадрат). Покрутите наконечник с одной стороны тросика и наблюдайте за наконечником другой стороны. Если оба наконечника вращаются синхронно, без усилий и грани наконечников не слизаны, то проблема в изношенной шестеренке привода, поэтому ее необходимо заменить. Эта операция описана в инструкции по ремонту и эксплуатации автомобиля.

Диагностика и ремонт электронного спидометра

Для диагностики и ремонта вам понадобятся:

  • плоская и крестовая отвертка;
  • тестер;
  • набор ключей;
  • сканер для инжекторного двигателя (вместо него можно использовать обычный осциллограф).

Запустите самодиагностику бортового компьютера (БК). На большинстве инжекторных автомобилей, которые произведены после 2000 года, БК поддерживает эту функцию. Если БК выдаст ошибку, необходимо расшифровать ее с помощью специальной таблицы, которая находится в инструкции по обслуживанию и ремонту вашего автомобиля. Но, результаты диагностики покажут, работает вся система спидометра, или нет. Для устранения неисправности придется искать повреждение самостоятельно. Для этого приподнимите автомобиль, как описано выше. Присоедините осциллограф к среднему контакту датчика скорости (установлен на месте привода спидометра) и плюсовому контакту аккумулятора. Заведите двигатель и включите 1 передачу.

Исправный датчик будет выдавать импульсный сигнал напряжением не меньше 9 Вольт с частотой 4 – 6 Герц. Если датчик исправен, необходимо выключить передачу и с помощью тестера проверить провод, который соединяет датчик с контроллером электронного блока управления (ЭБУ). Или с помощью осциллографа проверить сигналы датчика на входе ЭБУ. Если сигналы есть, необходимо проверить клеммы и провод, который соединяет ЭБУ и комбинацию приборов (индикатор спидометра). Если есть специальный сканер, то желательно проверить индикатор спидометра, это позволит точнее определить причину неисправности.

Чаше всего спидометр перестает работать из-за попадания в клеммы воды и грязи, а также из-за обрыва или перелома сигнальных проводов. Поэтому в большинстве случаев достаточно высушить и почистить контакты. Если по результатам проверки выявится неисправность датчика скорости, потребуется его замена. Подробно эта процедура, а также замена поврежденного индикатора, описана в инструкции по эксплуатации и ремонту вашего автомобиля.

vipwash.ru

фото и видео решения проблемы

Приветствую, Друзья! Сегодня на реальном примере будем разбираться, почему не работает спидометр или почему дергается и прыгает стрелка спидометра на автомобиле.

В общем, обратился ко мне один человек с жалобами на работу спидометра. Суть в том, что стрелка спидометра периодически начинала жить своей жизнью. То есть, начинала прыгать без причины, а иногда просто ложилась на ноль при движении автомобиля.

Автомобиль Шевроле Лачетти седан 1.6. Но суть поиска причины подходит к подавляющему числу современных автомобилей с системой управления двигателем (в народе — инжекторный).

Почему не работает спидометр

Причин данного явления несколько:

1. Вышел из строя датчик скорости

2. Износился привод датчика скорости

3. Загибание зубьев шестерни привода датчика скорости в КПП. Встречается реже остальных причин, но всё-таки встречается

4. Неисправность панели приборов

5. Неисправность проводки.

Как видим, причин не мало. Причем, первые три пункта находятся в одном месте (КПП), а панель приборов совершенно в другом. И всё это соединяется метрами проводки и несколькими коннекторами (разъемами).

С чего начинать и куда копать? Лезть в панель или в КПП?

У нас же ситуация усугублялась еще тем, что стрелка спидометра прыгала не постоянно и тем, что проблему необходимо было решать быстро, так как человек из другого, довольно не близкого, города.

Прыгает и дергается стрелка спидометра

В этой ситуации нам в очередной раз поможет диагностический адаптер. Стоит он копейки, но при грамотном подходе выручает очень часто.

Вот про адаптер и где его купить

А вот пошаговое руководство, как настроить и использовать

Как же нам поможет адаптер?

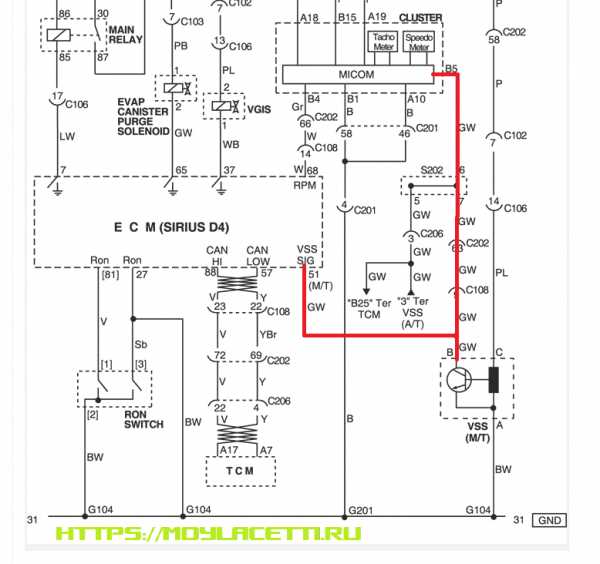

Суть в том, что на автомобилях с системой управления двигателем, сигнал с датчика скорости подается параллельно на панель приборов и на блок управления двигателем (ЭБУ). А в некоторых случаях на ЭБУ, а с ЭБУ уже на панель приборов.

Вот я красным нарисовал для наглядности

А как я всегда говорю — при подключении адаптера к диагностическому разъему, мы начинаем видеть все «глазами ЭБУ».

Поэтому тут уже не сложно догадаться, как определить направление поиска причины прыгающей стрелки спидометра.

Человек едет за рулем и следит за спидометром. Я сижу рядом и слежу за показаниями скорости в диагностической программе.

Если стрелка спидометра прыгает, а график скорости в программе ровный, значит проблема в направлении панели приборов.

А если стрелка дергается, и график тоже с «провалами», значит проблема в направлении датчика скорости и его привода.

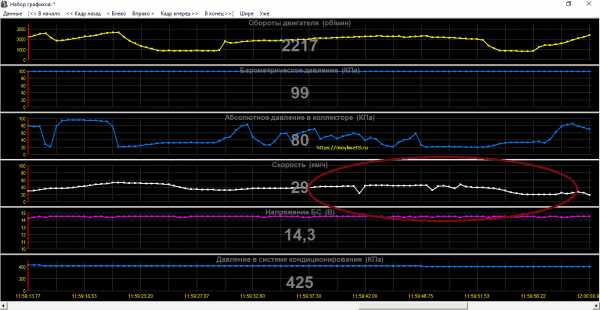

Именно так произошло и в нашем случае. Вот эти провалы означают нестабильный сигнал с датчика скорости.

Значит лезть в панель приборов не имеет смысла. Необходимо двигаться в сторону датчика скорости.

Причина неработающего спидометра

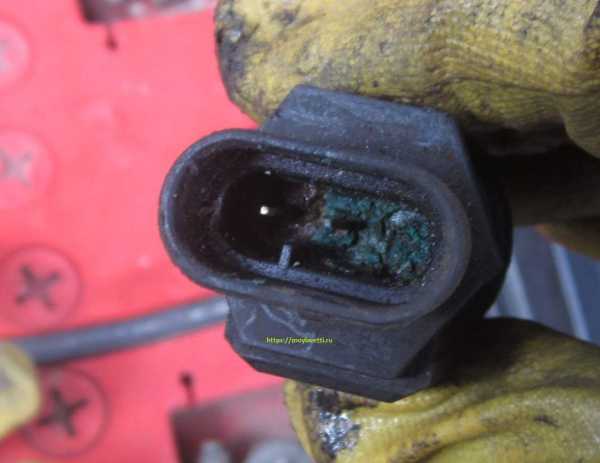

Долго причину искать не пришлось. После демонтажа датчика скорости все стало очевидно

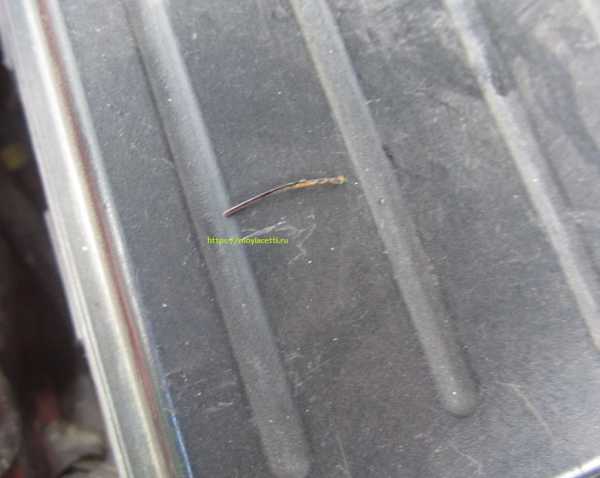

Как видим, сильная коррозия привела к тому, что третий контакт отгнил вовсе. К этому привел предыдущий некорректный ремонт. Судя по всему, в разъеме был ненадежный контакт. И вместо замены разъема или его ремонта, в него был вставлен отрезок медной проволоки

Это не позволило герметично соединить коннектор и влага быстро сделала свое дело. Вот извлеченный из коннектора третий контакт

В общем, все решилось заменой датчика скорости и обработкой коннектора средством для контактов

Ну а процесс замены датчика — это уже совсем другая история, о которой можно почитать здесь.

Видео о том, почему дергается стрелка спидометра

Всем Мира и ровных дорог!

Мне нравится 7+

Участники, которые лайкнули этот пост:

moylacetti.ru

Причины почему не работает на спидометре километраж. Проблемы со спидометром на ВАЗовской «Десятке» и их решение своими силами.

Спидометром называют важную деталь транспортного средства, которая измеряет и показывает моментальную скорость движения, а также, рассчитывает проехавшее автомобилем расстояние. Эти данные показывает специальный датчик, что расположен на панели приборов. Если данное устройство неисправно, под угрозу попадает жизнь пассажиров и самого водителя, так как соблюдать правила дорожного движения и установленный режим скорости автомобилисту будет сложно. Именно по этому, каждый водитель должен присматривать за техническим состоянием спидометра и уметь своевременно и самостоятельно выявить причину неисправности и устранить ее.

Наличие спидометра считается обязательным для каждого транспортного средства, так как он не только помогает определить скорость движения автомобиля, а и показывает расстояние, которое проехала машина за все время ее эксплуатации. Последнюю информацию показывает счетный узел, который входит в комплектацию спидометра, а именуют его одометром. С его помощью, водитель может в точности определить в какой момент необходимо поменять масло или, например, фильтры. Кроме того, при приобретении подержанного автомобиля, такие данные являются далеко не последними. Также, благодаря одометру можно узнать и промежуточную информацию о пройденном километраже. При помощи такой функции, автолюбитель может рассчитать расход топлива или засечь расстояние, к примеру, от дома до работы.

Правильное определение скорости зависит от основных рабочих элементов — гибкого вала и троса привода. С их помощью, непосредственно от трансмиссии производится передача на устройство вращательного движения, иными словами, они пронизывают всю систему транспортного средства, соединяя панель приборов и коробку передач.

Принцип работы спидометра фактически не менялся на протяжении столетия. За столь длительное время произошли изменения лишь в механизме индикатора.

На сегодняшний день, существует два типа спидометров — электронные и механические.

Первые из них, снабжены электронным индикатором, вроде цифр на дисплее, а вторые — механическим, в виде стрелки. Магнитоиндукционный спидометр является наиболее популярным среди механических приборов. Он снабжен двумя механизмами — счетным и скоростным. Что касается электронного спидометра, то внешне он ничем не отличается от механического варианта, существуют лишь некоторые отличия в их работе.

В современных автомобилях практически не применяют механические спидометры. В частности, из-за того, что их погрешность существенно больше — 15 %, когда у электронных — всего лишь 5 %. Кроме того, механический привод и элементы такого спидометра способны со временем изнашиваться и их приходится менять, что является довольно сложной и трудоемкой операцией, так как нужно положить трос ровно, без ни одного перегиба.

Датчик скорости не работает, причины

Самый явный признак выхода спидометра из строя — когда движение его стрелки отсутствует во время движения транспортного средства. Кроме того, стрелка может дергаться, но прибор все же не будет показывать адекватной скорости. Существует ряд причин, которые могут вызвать неполадки в спидометре:

1.Если отошла гайка, с помощью которой вал спидометра крепится к гибкому валу. Это самая банальная и распространенная причина, из-за которой спидометр может выйти из строя. Ситуацию можно легко исправить, просто подкрутив гайку и надежно зажав крепление. Однако, если эта процедура не дала нужного результата, следует искать дальше.

2. Если в процессе работы оборвался гибкий вал. Такое часто происходит при длительной эксплуатации автомобиля, деталь способна просто износится и лопнуть. В таком случае, устранить неисправность будет гораздо сложнее, однако ничего не возможного нет. Ситуация решается заменой порвавшегося элемента.

3. Если сломался сам механизм спидометра, что расположен на приборной панели. Устранить такую поломку можно путем замены механизма.

4. Если засох вал-тросик. В такой ситуации, необходимо произвести смазку полуразборного вала, что является основным компонентом устройства. Расположена она в специальной оболочке, которая помещается в полихлорвиниловую трубку. Она не позволяет влаге и смазке попадать в механизм, что очень важно для точной и беспрерывной работы гибкого вала. Если жидкость высохла, стрелка устройства будет дергаться, а автомобилист будет слышать типичное шуршание.

5.

autoglim.ru

Не работает спидометр на ВАЗ, дергается стрелка: причины, что делать?

Дергающаяся стрелка на спидометре может привести к аварийной ситуации на дороге, так как водитель не может точно сориентироваться, с какой скоростью движется его автомобиль. В этом случае нужно срочно устранить неисправность. Провести диагностику и ремонт прибора можно и самому.

1 Почему не работает стрелка указателя скорости – определяем причину

Чтобы отремонтировать указатель скорости на ВАЗ 2110, 2112, 2114 или другой вазовской модели с инжектором или бензиновым двигателем, нужно знать, с какими деталями автомобиля он связан, и выяснить возможные причины, по которым он может выйти из строя. Функция спидометра – измерять скорость путем преобразования частоты вращения приводного вала, которую измеряет датчик скорости. Частота, измеряемая датчиком, преобразовывается в показатели скорости автомобиля и в показания количества оборотов, осуществляемых приводным валом. Полученные данные отражаются на шкале щитка приборов.

Любая из причин возникновения неполадки в спидометре сводится к проблемам в электрике

Если стрелка на приборе подергивается или же остается на одном месте, это может служить сигналом о возникновении проблем с деталями спидометра. Причины, которые могут повлиять на работу спидометра ВАЗ 2115, следующие:

  • обрыв, слабое натяжение или же поломка троса;
  • поломка составляющих прибора;
  • отсутствие контакта;
  • неполадка в работе привода спидометра (редуктора).

Чтобы диагностировать причину неисправности указателя скорости ВАЗ, потребуется выполнить ряд действий. Проводить работы по осмотру автомобиля и выявлению неполадок лучше на смотровой канаве, подъемнике или эстакаде, когда есть свободный доступ к нижней части машины.

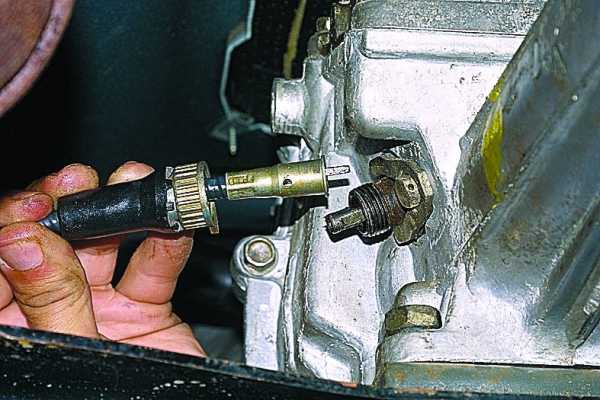

Зафиксировав автомобиль, открутите крепление троса спидометра. Для проверки троса и указателя на исправность потребуется помощник. В тот момент, когда один человек снизу рукой начинает крутить в разные стороны тросик, который отсоединен от привода, другой должен следить за стрелкой на приборе. Если она движется, то с тросиком и указателем все в порядке, и нужно искать проблему в приводе, в противном случае проблема заключается либо в тросе, либо в спидометре. Возможна ситуация, когда стрелка будет двигаться, но трос все равно неисправен, вследствие износа внутренней обмотки. В таком случае нужно его заменить.

2 Привод спидометра – заменить или отремонтировать?

Чтобы отыскать неисправности, связанные с приводом, его нужно будет снять:

  • Сначала опускаем поперечину, которая служит креплением коробки передач к кузову, откручиваем крепежную гайку привода.
  • Далее поддеваем редуктор плоской отверткой и отводим от него коробку передач в сторону.
  • На следующем этапе осматриваем устройство на наличие неполадок. Для проверки покрутите его за шестеренку и посмотрите, есть ли поворот паза под трос или нет. Если паз не крутится, то нужно заменить устройство.

Для подбора привода возьмите с собой неисправный, так как устройства отличаются количеством зубьев. При установке редуктора с неподходящим количеством зубьев есть вероятность, что он выломает коробку передач. Это случается, так как в шестеренках начинает совпадать их ход, что приводит к выворачиванию привода, поломке крышки коробки. В итоге придется менять не только привод, но и коробку.

На нерабочем спидометре стрелка всегда замирает на нулевой отметке, в более редких случаях — на других значениях скорости

Для дальнейшей эксплуатации нужно предварительно заменить в коробке заднюю крышку и масло. Даже если старое масло вылилось, есть вероятность, что от крышки остались осколки, которые могут засорить масляный канал или попасть на зубья шестеренок.

Возможны и такие ситуации, когда не нужно полностью менять привод, его можно отремонтировать. Начнем с демонтажа. Его лучше осуществлять на смотровой яме, эстакаде.

  1. Сначала откручиваем с помощью ключа болт крепления корпуса редуктора.
  2. Затем, поддев демонтируемое устройство отверткой, вытягиваем его.
  3. Далее снимем ведомую шестеренку. При снятии этой детали следует осмотреть ее и уплотнительную резинку. Если на пластиковом корпусе есть повреждения, то деталь нужно ее заменить.
  4. Визуальному осмотру подлежит состояние посадочного гнезда для тросика спидометра. На нем не должно быть слизанных углов и других повреждений. При их наличии шестерню следует поменять.
  5. При осмотре редуктора обратите внимание на корпус КПП. Если на нем видны следы смазки, замените уплотнительное кольцо в месте установки привода на корпусе.
  6. Для извлечения резинового кольца уплотнения потребуется сначала вытащить ведомую шестеренку, а затем вытолкнуть резиновое кольцо.
  7. Все составляющие промойте в керосине.

Ремонт привода займет не более 20 минут при наличии опыта работ и даст вам возможность сэкономить время и деньги на посещении СТО.

3 Решение проблем с тросом – пошаговый демонтаж

Одной из причин подергивания стрелки указателя на щитке приборов ВАЗ 2107 является тросик. Заменить его сможет любой автомобилист. Работы снова проводятся под автомобилем. Откручиваем трос привода спидометра, он расположен ближе к моторному отсеку. Сдвинув вверх защитный наконечник, откручиваем гайку и отсоединяем гибкую тягу. Чтобы демонтировать трос, потребуется извлечь комбинацию приборов с панели. Если на машине установлена низкая панель приборов, то необходимо будет открутить два болта и, придерживая пальцами зажимы, аккуратно снять козырек.

Далее демонтируем блок приборов. Если установлена высокая приборка, то сначала демонтируем накладку, а затем выкручиваем крепеж щитка приборов. Теперь откручиваем с задней стороны гайку, фиксирующую трос на спидометре. Извлекаем старый тросик. При этом стоит запомнить, как трос проходит через моторный отсек. На следующем этапе прокладываем новый трос в моторном отсеке. Далее смазываем заглушку Литолом, чтобы ее легче было вставить, и устанавливаем в приборку отсека.

Пока сняты приборы, при желании можно заменить спидометр. Установив новый тросик, крепим его к спидометру с помощью гайки. Затем устанавливаем на прежнее место комбинацию приборов. Приведенные действия помогают, если на Ладе Калина, Приора и других моделях не работает спидометр. Навыки демонтажа панели пригодятся, если в авто не горит подсветка панели. Вы сможете найти неисправность и устранить ее!

tuningkod.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
