Снятие обшивок дверей Гранты


Решили самостоятельно сделать шумоизоляцию или просто что-то отремонтировать внутри двери (ЭСП, ручку двери и т.д.), тогда потребуется снять обшивку двери.


Обшивки дверей ЛАДА Гранта крепятся с помощью болтов и специальных пластиковых держателей (клипсы). Есть вероятность, что при снятии обивки клипсы сломаются (особенно в холодное время года), поэтому рекомендуется купить новые клипсы заранее.

Снятие передней обивки двери

Необходимый инструмент: крестовая и прямая отвертки.
Отключаем минусовую клемму от аккумулятора.

  1. Поддеваем отверткой заглушку винта верхнего крепления обивки;
  2. Снимаем заглушку;
  3. Откручиваем винт;
  4. Откручиваем винт крепления обивки внутри кармана двери.
  1. Поддеваем накладку ручки двери плоской отверткой;
  2. Снимаем ее и откручиваем два винта, расположенные под накладкой;
  3. Откручиваем два винта в нижней части обивки двери;
  4. Откручиваем фиксатор замка двери;
  1. На комплектациях автомобиля, где нет электростеклоподъемников, снимаем уплотнитель рычага шарнира;

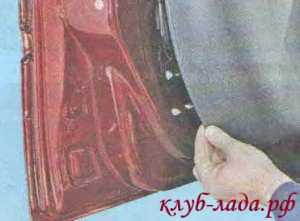

  2. Вставляем длинную шлицевую отвертку между обшивкой и дверью, поочередно отщелкиваем клипсы по всему периметру обивки;
  3. Отводим обивку от двери;

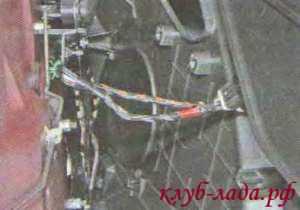

  4. Отсоедините все колодки с проводами от блока управления.

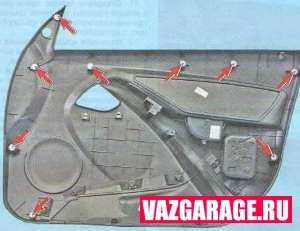

Обивка двери держится на 9ми пистонах (клипсах). Запомните их расположение, тогда снятие будет проходить гораздо легче.


Снятие задней обивки двери

Необходимый инструмент: крестовая и прямая отвертки.
Отключаем минусовую клемму от аккумулятора.

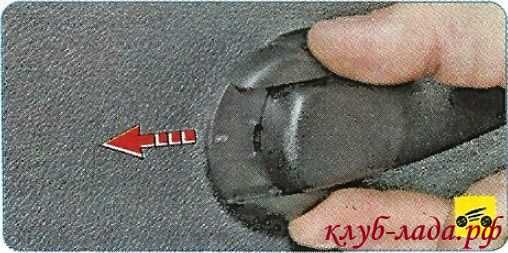

  1. Тонкой плоской отверткой отжимаем фиксатор ручки стеклоподъемника;
  2. Сдвигаем этот фиксатор в сторону;
  3. Снимаем ручку стеклоподъемника и розетку;
  4. Открутить фиксатор замка задней двери.

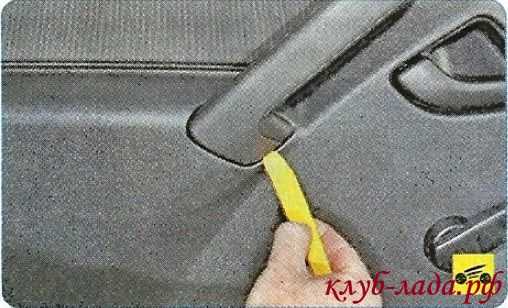

  1. Поддеваем лопаткой или прямой отверткой накладку ручки задней двери;
  2. Снимаем накладку задней ручки;
  3. Открутить 2 винта под накладкой ручки;

  1. Вставляем длинную шлицевую отвертку между обшивкой и дверью;
  2. Поочередно отщелкиваем клипсы по всему периметру обивки.
  3. Отводим обивку от двери;

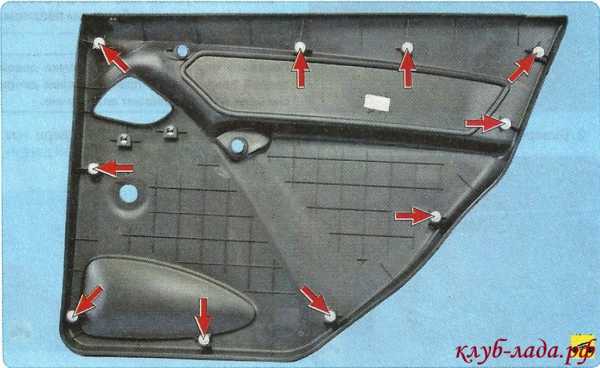

  4. Расположение 10 пистонов (клипс) обивки задней двери Гранты показано на схеме.


Кстати, если сняли обивки, тогда сделайте сразу шумоизоляцию дверей.


Ключевые слова:

Похожие материалы

xn—-8sbabr6ahc3e.xn--p1ai

➤ Снять обшивку двери гранта лифтбек

Содержание:

  1. Распространенные причины снятия обшивки с дверей Лады Гранты Лифтбек
  2. Последовательность действий при снятии обшивки передней двери Лада Гранта Лифтбек
  3. Снятие задней обшивки двери
  4. Отзывы
  5. Видео — Как снять обшивку пассажирской двери на Лада Гранта
  6. Видео — Снятие обшивки двери на Лада Гранта

Все модели Лада Гранта Лифтбек по умолчанию имеют предустановленную обшивку из полимерного материала поливинилхлорида.

Нередко дверная карта становится объектом повышенного внимания со стороны водителя из-за возникновения скрипов и стуков внутри двери.
Устранение дефектов, уплотнение стыков и соединений вполне допустимо самостоятельно. Процедура не сложная, обращаться в сервисный центр не обязательно.

Распространенные причины снятия обшивки с дверей Лады Гранты Лифтбек

  • скрип, скрежет в полости дверного проема;
  • механическое повреждение, удар, вследствие чего произошла деформация;
  • брак при изготовлении;
  • деформация дверной карты из-за систематического попадания прямых лучей солнца;
  • естественный износ пластиковых защелок, клипс.

Расположение крепёжных элементов

Передняя и задняя обшивка дверей Лады Гранты Лифтбек крепится к кузову на болты и пластиковые пистоны.

  • 3 болта на «10» по нижнему периметру;
  • 8 пистонов по всему периметру дверной карты.

В процессе установки и демонтажа будьте предельно аккуратны, так как полимеры очень хрупкие. Избыточное давление, перекос конструкции способствуют деформации, надлому пистона.
Замена полимера не сложная, но требует времени на восстановление исправного состояния.

Инструменты и материалы для снятия обшивки двери

  • отвертка с плоским, крестообразным наконечником;
  • ветошь, резиновые перчатки;
  • запасные пистоны, новая дверная карта на случай повреждения прежних.

Последовательность действий при снятии обшивки передней двери Лада Гранта Лифтбек

  1. Помещаем машину на ровную платформу или площадку с обязательным свободным доступом по периметру.
  2. Принимаем первоочередные меры по безопасности: выжимаем ручной тормоз, устанавливаем противооткатные башмаки.
  3. Скручиваем флажок защелки.
  4. Выкручиваем три крепежных болта, фиксирующие нижний периметр карты.
  5. Поддеваем пластиковую обшивку, снимаем с посадочного места клипсы.
  6. Отсоединяем колодку с проводами от музыкальной колонки.
  7. Заменяем карту на новую, устанавливаем в обратной последовательности.

Снятие задней обшивки двери

Процесс снятия обшивки с задней двери Лады Гранты несколько усложнен. Установлены дополнительные крепления ручки для закрытия двери. Она крепится к кузову автомобиля при помощи двух болтов на «10».

  1. Аккуратно поддеваем пластиковую крышку дверной ручки.
    Сделать это лучше полимерным материалом, пластиковой картой. Категорически запрещено использовать металлические предметы, так как повредится кромка.
  2. Крестообразной отверткой выкручиваем два болта, фиксирующие ручку, снимаем ее.
  3. Скручиваем флажок защелки.
  4. По периметру карты отстегиваем пластиковые клипсы.
  5. В полости проема отсоединяем колодки с проводами, следующие к акустической колонке.
  6. Заменяем дверную карту, проводим профилактику, подключаем электрическую проводку. По мере необходимости устанавливаем новое вспомогательное оборудование.
  7. Сборка конструкции проводится в обратной последовательности.

По аналогии снимаем обшивку с задней двери с противоположной стороны.

Отзывы

Положительные
1.Виталий: не знаю, как у других, но у меня проблем с обивкой не было. Пластик прилегает плотно к металлу, не скрипит, не гремит. После покупки машины с салона сразу сделал обесшумку.
2.Михаил: уже несколько раз самостоятельно снимал карту, прокладывал проводку, нареканий нет. Посадка плотная, первый раз сломал один пистон, установил новый. Нареканий нет.
3.Игнат: рекомендую самостоятельно менять обивку на Лада Гранта Лифтбек. Ничего сложного нет, достаточно десяти минут времени и готово.
4.Сергей: слышал, что владельцы сетуют на стук карты на Лада Гранта, подтвердить не могу. Так как с завода обесшумка не предусмотрена, поклеил самостоятельно.
5.Семен: несмотря на бюджетный класс автомобиля, качество изготовления и сборки хорошее. Личного гаража нет, машина круглогодично стоит на морозе, на солнце панель не деформировалась.
6.Василий: два месяца назад попал в аварию, удар пришелся в бок. Сделал легкую косметику, обшивку не менял, штатная сидит плотно, не люфтит, не скрипит.
7.Геннадий: обивкой доволен, замечаний нет. Пожелание производителю сделать прочнее клипсы, так как хлипкие, фактически одноразовые.
Отрицательные
1.Максим: не могу положительно оценить качество, так как после двух месяцев использования машины начали стучать карты. Посетил автосервис, проклеили уплотнители. Не знаю надолго ли, но разве это качество.
2.Иван: машине нет еще и полгода, а уже два раза снимал карты, уплотнял стыки. На брусчатке слышен стук, вибрации. Дополнительно оклеил обесшумку. Не могу рекомендовать качество.
3.Виктор: начала стучать обивка после года. Возможно деформация от холода, прямых лучей солнца или брак при изготовлении.

Вывод
Несмотря на единичные негативные отзывы в адрес обивки Лады Гранты Лифтбек, конструкция дверной карты в целом качественная. Стыки плотно прилегают к металлическому кузову.
Вероятнее всего, сторонние звуки вызваны нарушением условий эксплуатации технического средства. Например, прямые лучи солнца, отрицательные температуры.

Видео — Как снять обшивку пассажирской двери на Лада Гранта

Видео — Снятие обшивки двери на Лада Гранта

remont-avtovaz.ru

Обивки дверей гранты | Клуб ЛАДА

Помните, как в темное время суток приходится приглядываться, куда поставить ногу, чтобы не наступить в грязь. Решить проблему можно очень просто, сделать доработку дверей ВАЗ 2190, установив в них дополнительное освещение для зоны высадки.

Любой автомобиль попадая в руки любителя тюнинга превращается в совершенно новый, не узнаваемый экземпляр, не исключение и Lada Granta. Подборка некоторых фото тюнинга Лада Гранта:

Решили самостоятельно сделать шумоизоляцию или просто что-то отремонтировать внутри двери (ЭСП, ручку двери и т.д.), тогда потребуется снять обшивку двери.

Проводить время в машине особенно приятно если на протяжении всего пути Вас сопровождает хорошая музыка, и не мало важно, чтобы она была качественного звучания. Сделать небольшой тюнинг акустики можно если установить динамики в задние двери Lada Granta.

Шумоизоляция (звукоизоляция) ВАЗ пользуется популярностью, и это не удивительно, русские автомобили никогда не славились тихим салоном. Не исключение и LADA Granta, которую после покупки сразу начинают дорабатывать для более комфортной езды. В этой статье разберем, как самостоятельно сделать шумоизоляция дверей.

Совсем недавно стайлинг интерьера автомобиля ограничивался покраской, либо перетяжкой разными материалами (кожа, карпет). После того, как появилась карбоновая пленка, сделать автомобиль эксклюзивным стало проще. А Вы знаете, как сделать тюнинг салона Гранты карбоновой пленкой ?

Аудиосистема в Гранте имеется не во всех комплектациях, однако, АвтоВАЗ сделал аудиоподготовку для всех автомобилей этой марки без исключений. Все что потребуется для установки музыки — это автомагнитола и пару колонок.

В сентябре 2014 года в начнется производство новой Гранты Sаfety Edition. Новинка получит обновленную внешность в соответствии с лифтбеком. Давайте рассмотрим более детально, какие конкретно доработки получит новый автомобиль по сравнению с Лада Гранта 2013 года.

xn—-8sbabr6ahc3e.xn--p1ai

Как снять обшивку передней двери Лада Гранта: фото и видео

Сложность: очень легко.
Время: 5 минут (дольше отвёртки искать)

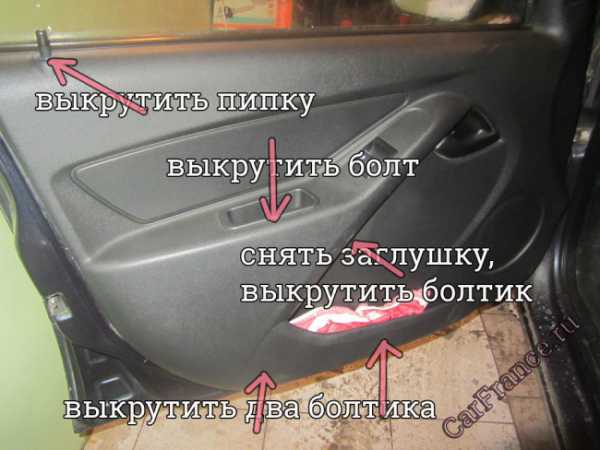

Схема расположения крепёжных элементов на карте двери

Это надо открутить перед демонтажем карты двери

Алгоритм снятия

  1. Откручиваем «пипку» замка двери.

    Снятие «пипки» замка

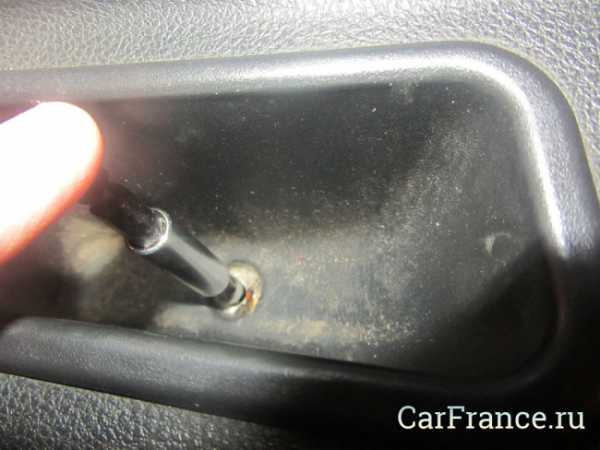

  2. Откручиваем болт в ручке закрытия двери.

    В нише ручки закрытия двери

    Выкручиваем

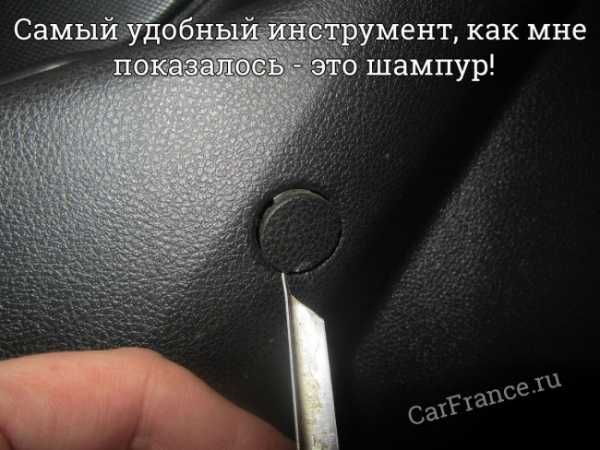

  3. Снимаем пластиковую заглушку в карте двери «посередине». За ней находим болт и откручиваем его.

    Снимаем заглушку

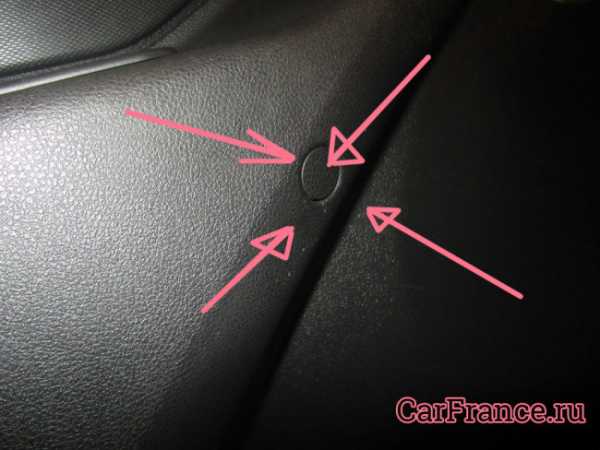

    Это заглушка

    Посадочное место

  4. Откручиваем снизу двери два болта. Их хорошо видно.

    Второй болтик

    Первый болтик

  5. Начинаем дергать на себя обшивку. Я начинаю дёргать снизу где карман. Потом иду наверх.

    Снимаем обшивку

  6. Как только обшивка снялась с пистонов, подтяните обшивку вверх и вытащите её с механизма замка.
  7. Далее отсоедените фишки электростеклоподъемников. Запомните их месторасположение для дальнейшего сбора конструкции.
  8. Если у Вас в дверях есть колонки аудио-системы, то отсоедините разъемы «папа» и «мама» с колонок.

Так как я делал на морозе, не обошлось без потерь. С карты обшивки двери отломалось одно посадочное место, пистон остался в двери.

Отломалось крепление

Видео процесса

Зачем может потребоваться снять обшивку?

Причин много.

  1. Ремонт стеклоподъёмников.
  2. Ремонт замка двери.
  3. Врезка колонок.

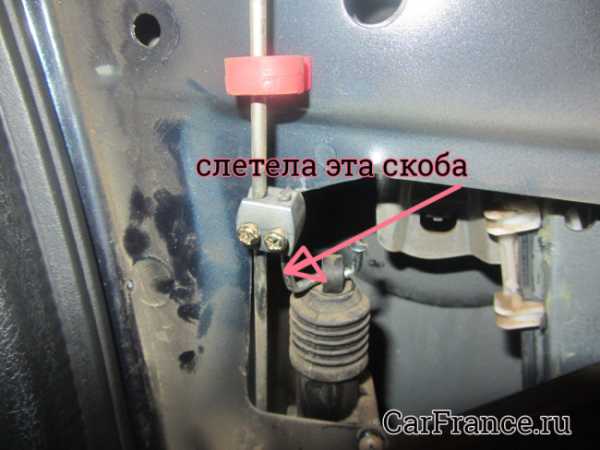

  4. Ремонт соленоида сигнализации. Это мой случай. Сигналка перестала закрывать двери, тогда как соленоид подавал признаки жизни. Вот фотка где я починил эту беду!

    Вот она

carfrance.ru

Лада Гранта как снять обшивку передней и задней двери


Демонтаж обшивки дверной панели в модели Лада Гранта может выполнить собственными силами любой автовладелец, поскольку эта работа не таит в себе каких-либо сложностей.

На снятие обшивки уходит незначительное время. Саму процедуру можно осуществить путем нескольких незамысловатых действий.
Для демонтажа следует вооружиться только отвертками: плоско-профильной и фигурной. В данной статье мы опишем, как снять обшивку на Гранте с передней двери и соответственно с задней двери.

Как собственноручно демонтировать обшивку в Гранте?

Как снять обшивку правильно и своими руками? Первым действием потребуется отключить клемму «минус» от питающего аккумулятора Лада Гранта. В данном действии отсутствует необходимость, если двери кормы не оснащены электроприводами стеклоподъемников. При демонтаже обшивки с передней дверной карты отключение клеммы — обязательная мера!

Для надежной посадки обшивки на свое место потребуется обзавестись новыми клипсами. Не исключен момент облома этих фиксаторов во время процедуры снятия.

Далее на декоративной дверной панели Лада Гранта с помощью плоско-профильной отвертки поддеваем заглушку и извлекаем ее. Действуем внимательно во избежание обламывания ее крепежа. Крестообразной отверткой откручиваем фиксирующий винт. Аналогичную процедуру выполняем с болтом, располагающимся в пластмассовом гнезде.

После этого переключаемся на заглушки, посаженные в саму ручку. Если их осторожно извлечь, то откроется доступ к двум винтам, которые также подлежат отвинчиванию. Рекомендуем складывать все элементы крепления в подходящую тару. Это позволит оперативно и безошибочно собрать узел в прежнее состояние.

Остается единственное действие – отвинтить оставшиеся пару болтов фиксации обшивки, которые расположены внизу дверной карты.
Для снятия блокирующей кнопки замка потребуется выполнить нехитрую манипуляцию – поворачиваем ее влево и не спеша тянем вверх. Если авто оборудовано ручным приводом механизма зеркал, то с помощью отвертки поддеваем уплотнительную прокладку рычага шарнира зеркала и извлекаем его.

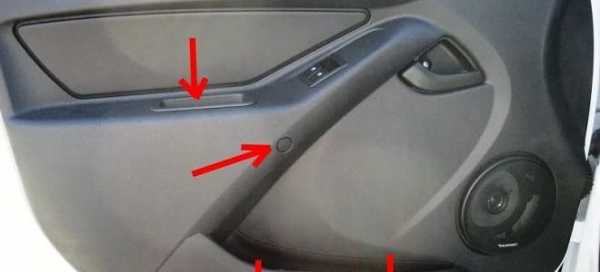

По фото рекомендуется предварительно ознакомиться с местами расположения клипс в Лада Гранта. Это позволит снизить риск возникновения повреждений и обеспечит экономию времени на работу.

Как выполнить демонтаж ручных или электрических стеклоподъемников?

Снятие механизмов с ручным приводом

В данном случае, вооружившись плоской отверткой, без усилия отжимаем фиксатор ручки механизма от розетки. Далее фиксатор сдвигаем до такого положения, когда его выступ освободится от зацепления с розеткой. Теперь снимаем розетку с ручкой.

Если стеклоподъемник электрический?

Процесс снятия панели с электрическим механизмом на LADA Granta аналогичен рассмотренному ранее: панель поддевается и демонтируется. Для исключения помех, создаваемых извлеченной панелью, ее следует поместить внутрь дверной карты путем подачи через отверстие, являющееся посадочным местом панели.

Датчик скорости Лада Гранта

Гранта регулировка фар

Пороги на Гранту

Завершающий этап демонтажа обшивки

Как снять обшивку аккуратно? Пользуясь пластиковой лопаткой, поддеваем обшивку и с осторожностью извлекаем ее из зацепления с фиксаторами. Далее видим коммутирующие жгуты с кабелями. Они необходимы для подключения дверных механизмов:

  • стеклоподъемника;
  • привода зеркала;
  • громкоговорителя и пр. (в зависимость от версии по комплектации).

Их разъемы рассоединяем.

По завершении работ следует удостовериться в наличии обломанных клипс. Если таковые присутствуют, то их заменяем на новые аналоги.
Сборку обшивки на LADA Granta выполняем в обратном порядке. Теперь вы ознакомились с тем, как снять обшивку на отечественном авто на передней двери, и соответственно задней двери.


vaz-lada-granta.com

Снятие обивки дверей Гранты — Ремонт ваз своими руками

Решили самостоятельно сделать шумоизоляцию или просто что-то отремонтировать внутри двери, тогда потребуется снять обшивку двери. Обшивки дверей на Гранте крепятся с помощью болтов и специальных пластиковых держателей (клипсы). Есть вероятность, что при снятии обивки клипсы сломаются (особенно в холодное время года), поэтому рекомендуется купить новые клипсы заранее.

Снятие обшивки дверей Лада Гранта

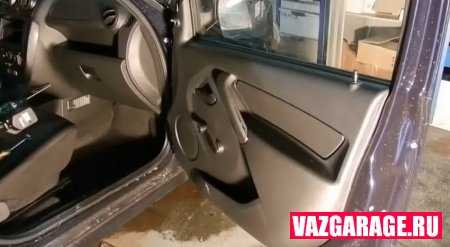

Работа показана на примере левой передней двери. Особенность снятия обивки правой передней двери описана в примечании.

Напомним, что в предыдущей статье мы рассказывали про диски и шины на Лада Гранту и их совместимость. Так же были предоставлены фотографии со всеми размерами колес.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Подденьте отверткой.

3. Затем снимите декоративную заглушку винта верхнего крепления обивки к внутренней панели двери.

4. Выверните винт.

5. Выверните винт крепления обивки к двери, расположенный в углублении вставки обивки.

6. Для доступа к винтам верхнего крепления обивки на правой двери.

7. Подденьте заостренным инструментом (лучше специальной пластиковой лопаткой).

8. Снимите накладку ручки двери. Выверните два винта, расположенные под накладкой.

9. Выверните два винта нижнего крепления обивки к внутренней панели двери.

10. Отверните кнопку блокировки замка двери.

11. На автомобиле с ручной регулировкой наружных зеркал снимите уплотнитель рычага шарнира.

12. Подденьте обивку и, преодолевая сопротивление фиксаторов крепления.

13. Отсоедините ее от панели двери. Обивка прикреплена к внутренней панели двери девятью пластмассовыми фиксаторами. Поврежденные фиксаторы при установке замените новыми.

14. Отведите обивку от двери на длину соединительного жгута проводов.

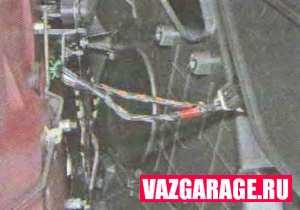

15. Отсоедините колодки жгута проводов от блока управления стеклоподъемниками и наружными зеркалами (в вариантном исполнении) и снимите обивку.

16. Установите обивку двери в порядке. Расположение замка, тяг привода замка и ручек передней двери показано ниже.

Видео. Снятие обшивки двери Гранты
