Кулиса короткоходная на приору – Кулиса короткоходная на Приору | PrioraPRO

Кулиса короткоходная на Приору | PrioraPRO

Перед тем, как рассмотреть, как правильно установить короткоходную кулису на Приору своими руками давайте вспомним для чего это делается.

Суть короткоходной кулисы состоит в том, что она снижает ход рычага коробки передач (далее КПП) во время выключения или включения передач. Более того переключение передач в машине становится четче.

В отличие от заводского стандартного рычага, короткоходная кулиса обладает несколько другими углами изгиба. Благодаря улучшенной геометрии, процесс переключения передач приносит наслаждение любителям спортивной езды.

Как уже оговаривалось, установка короткоходной кулисы Приора приводит к тому, что рычаг переключения передач реагирует на ваше движение быстрее и отзывчивее, при этом непосредственно ход кулисы будет меньше.

Если вы поклонник спортивного стиля и желаете как можно скорее разгонять автомобиль, то и переключать передачи вам необходимо будет быстро. Опять-таки и здесь придется ко двору короткоходная кулиса.

Процесс установки

Разберем ход установки короткоходной кулисы Приора своими руками пошагово.

Для начала необходимо стянуть с рычага коробки набалдашник и чехол. Набалдашник на рычаге не закрепляется, поэтому достаточно приложить определенное усилие для того, чтобы его снять.

Ключом на «13» ослабляем хомут и отделяем тягу рычага КПП от кардана.

Для освобождения рычага, из механизма подпружинивания освобождаем шарик, необходимый для активации задней передачи с блокировкой. Для этого снимаем стопорное кольцо.

Категорически запрещено резко тянуть за рычаг вверх при попытке освободить его.

Не спеша, аккуратно снимаем стопорное кольцо.

Вынимаем пружинку и после этого рычаг со вставленным в пластиковую оправку шариком, а также стопорное кольцо.

Пластиковая оправка включает в себя две части: нижнюю, расположенную справа и верхнюю, расположенной слева цилиндрической формы. В верхней части присутствует разрез. Этот компонент и одевается на рычаг КПП. В нижней части находится шарик рычага. Верхняя часть обхватывает нижнюю часть таким образом, чтобы пазы совпадали.

Достаём рычаг и тягу из салона. Для удобства можно отделить рычаг от тяги, хотя это и вовсе не обязательно.

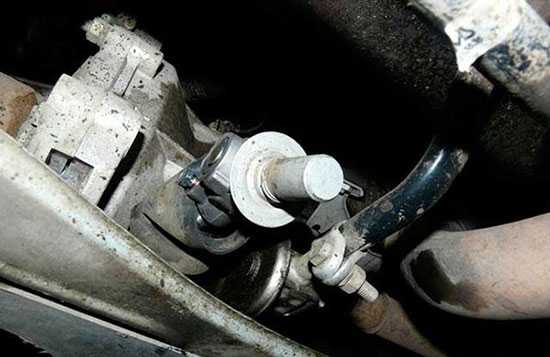

Используя ключ на «10» отвинчиваем левый болт на карданчике и стягиваем резиновый пыльник.

Карданчик от Приоры отличается по длине от карданчика калины. Необходимо укоротить шток от калины, в зависимости от его типа.

Вставляем кардан от калины. Негусто смазываем его литолом изнутри. При вкручивании болта не нужно его перетягивать.

Через салон вставляем тягу. Желательно делать это не в одиночку, а взять кого-то себе в помощники. Пусть один удерживает резинку в салоне, через которую проходит тяга, второй же постепенно протягивает тягу.

Далее собираем рычаг:

— Надеваем обратно тягу на шток карданчика.
— Обратно снаряжаем механизм подпружинивания (также смазываем шарик литолом).
— Выполняем центрирование рычага (закрепляем его в удобное положение).
— Затягиваем на тяге хомут.

Вполне возможно рычаг сразу не отцентруется как надо. В таком случае выполняем пункты 3-4 повторно.

Обратите внимание, что если вначале собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на карданчик (проблема решаема, если укоротить карданчик)

Не забываем надеть пыльник на карданчик

После выполнения вышеперечисленных действий мы сможем правильно установить на Приору короткоходную кулису.

Также необходимо будет отрегулировать механизм, блокирующий включение задней передачи. Из-за того что мы подгоняем кулису короткоходную Приоры под себя, может возникнуть следующая проблема. Механизм блокировки не совпадает с пластиной, за которую он цепляется. Проблему решаем путем снятия пластины, а также тщательной регулировки зацепления.

В итоге останется только надеть набалдашник и чехол на рычаг КПП. Имейте в виду, что после сборки рычаг КПП будет отклонен в правую сторону.

Преимущества короткоходной кулисы

После того как мы купили короткоходну кулису на Приору и вручную ее установили можно будет увидеть следующие улучшения:

— ход рычага становится в 3 раза короче, в результате чего значительно быстрее происходит переход с передачи на передачу. Можно ощутить себя как будто бы за рулем спортивной машины;

— к переключению необходимо привыкнуть, потому что сам рычаг стоит не в родном своем положении. Для втыкания передач теперь нужно прикладывать больше усилий;

пропадает раздражающий дребезг, который присущ карданчикам моделям лад от девяток до Приор на высоких оборотах.

priorapro.ru

Алгоритм установки короткоходной кулисы на Лада Приора

Установка короткоходной кулисы на Лада Приора

Ранее нами уже была рассмотрена установка короткоходной кулисы на ВАЗ 2109, поэтому здесь не будет информации о том, что это такое, и в чем польза от данной детали, речь пойдет о ее монтаже.

Алгоритм установки короткоходной кулисы на Лада Приора

  1. Чтобы получить доступ к болтам, декоративный чехол должен быть снят с рычага коробки с набалдашником. Последний никаким образом не закрепляется на рычаге, для его снятия достаточно будет сильно потянуть.

Как установить короткоходную кулису на Лада Приора

  1. Проводим демонтаж тяги рычага КПП с кардана, ослабив для этого хомут с помощью ключа на «13».

Установка короткоходной кулисы Лада Приора своими силами

  1. Чтоб получить доступ к рычагу, следует освободить шарик, блокирующий включение задней передачи, который пружинит при включении. Будьте внимательны! Не стоит тянуть за рычаг, чтобы добиться его освобождения.

Как установить короткоходную кулису Лада Приора

  1. Стопорное кольцо снимается, затем нужно снять рычаг с шариком и пружинкой, вставленные в пластиковый корпус.

Короткоходная кулиса на Лада Приора своими силами

Короткоходная кулиса на Лада Приора своими силами

  1. Через салон извлечь рычаг с тягой. Чтобы было удобнее, их можно разъединить.

Как сделать короткоходную кулису на Приору

  1. Демонтировать карданчик. Для этого ключом на «10» стягиваем резиновый пыльник. Затем требуется выкрутить болт, который фиксирует карданчик с левой стороны.

Как сделать короткоходную кулису на Приору

  1. На фотографии заметно, что штоки карданчиков различны по длине. Такую проблему можно решить укорачиванием «Калиновского» штока, учитывая тип короткоходной кулисы. Иногда шток полностью не заходит, поэтому рычаг коробки смещается к ручнику. Если нужно укоротить, отрезаем 1-2 сантиметра.

Карданчик Клина и Приора

Также ознакомьтесь

  1. Поставить «Калиновский» кардан, нанеся литол на его внутреннюю поверхность. Так как болт имеет конусообразную форму, вкручивание не вызывает сложностей.

Короткоходная кулиса ВАЗ

  1. Устанавливать тягу следует через салон. Хорошо, если рядом есть помощник. Он будет придерживать ее за резинку в салоне, в это время нужно протянуть тягу.

Установка короткоходной кулисы своими руками

Сборка выполняется в обратном порядке

  1. Сначала надеваем тягу на шток карданчика.
  2. Затем можно приступить к сборке механизма блокировки задней передачи. Смазать пружинящий шарик.
  3. Отрегулировать рычаг КПП.
  4. Затянуть хомут на тяге.

Внимание!

Если сначала провести сборку механизма блокировки задней передачи, то длинный шток не позволит надеть тягу на шток карданчика. Проблему можно решить его укорочением. Важно не забыть надеть пыльник на карданчик.

Как установить короткоходную кулису на Приору

Как сделать короткоходную кулису на Лада Приора

Отрегулировать механизм блокировки задней передачи, так как следствием подгонки кулис является несовпадение механизма с пластиной, за которую он цепляется. Решить проблему можно снятием пластины и регулировкой зацепа (он представляет собой вырез на кронштейне крепления). Подточить его можно наждачкой или напильником.

На фотографии показан отрегулированный зацеп.

Установка короткоходной кулисы на Лада Приора

Чтоб завершить процедуру, нужно надеть чехол РКПП с набалдашником.

Рекомендуем почитать


prostovaz.ru

Установка короткоходной кулисы на Лада Приора

Здравствуйте дорогие читатели vaz-remont.ru . Учитывая многочисленные просьбы постояльцев сайта, мы решили написать о том, как установить короткоходную кулису на Лада Приора. Как вы помните, совсем недавно мы выложили детальную инструкцию по установке короткоходной кулисы на ВАЗ 2109, учитывая это мы не будем вдаваться в детали, что такое короткоходная кулиса и в чем ее преимущества, а перейдем непосредственно к реализации. Те, кто не знает, что это и для чего, могут узнать это в предыдущей статье, пройдя по ссылке выше.

Установка короткоходной кулисы на Лада Приора — пошаговая инструкция

1. Для доступа к болтам необходимо снять декоративный чехол с рычага коробки вместе с набалдашником. Второй никак не закреплен на рычаге, поэтому чтобы его снять достаточно просто сильно потянуть.

2. Затем нужно снять с кардана тягу рычага КПП, для этого сначала ослабляем хомут ключом на «13».

3. Перед тем как освободить рычаг, нужно освободить шарик блокировки включения задней передачи, тот, который пружинит при включении. Для этого нужно снять стопорное кольцо. Внимание! Не тяните вверх за рычаг, для того чтобы его освободить.

4. Снимите стопорное и рычаг вместе с шариком и пружинкой, которые вставлены в пластиковый корпус.

5. Рычаг вместе с тягой достаем через салон, для удобства можно отсоединить рычаг от тяги, хотя можно этого и не делать.

6. Снимите карданчик. Первым делом нужно стянуть резиновый пыльник, затем используя ключ на «10» открутить болт крепления с левой стороны карданчика.

7. Как вы видите на фото, штоки карданчиков отличаются по длине. Проблема решается посредством укорачивания «Калиновского» штока, делать это необходимо с учетом типа короткоходной кулисы. В некоторых случаях шток может полностью не заходить, в результате рычаг коробки сместится в сторону ручника. Если вам также нужно укорачивать, то знайте, отрезать нужно примерно 1-2 см.

8. Итак, ставим «Калиновский» кардан предварительно смазав его литолом изнутри. Болт вкручивается легко, поскольку имеет конусообразную форму, однако перетягивать не стоит.

9. Устанавливается тяга также через салон. Это удобнее делать в паре с помощником: один держит ее за резинку в салоне, а вы и аккуратненько протягиваете тягу.

Теперь сборка. Она производится в такой последовательности

  1. Оденьте тягу на шток карданчика.
  2. Далее соберите механизм блокировки задней передачи. Пружинящий шарик смазываем.
  3. Производим регулировку рычага КПП.
  4. Теперь затяните хомут на тяге.

Примечание! если механизм блокировки задней передачи собирать первым, то из-за длинного штока вы не сможете надеть тягу на шток карданчика. Если укоротить карданчик проблема может решиться. Не забудьте одеть пыльник на карданчик.

5. Отрегулируйте механизм блокировки задней передачи, поскольку из-за подгонки кулисы механизм может не совпадать с пластиной, за которую он цепляется. Решение этой проблемы следующее: снимаете пластину и регулируете зацеп. В кронштейне крепления пластины есть вырез, с которым происходит зацеп ваша задача произвести регулировку или модернизацию пластикового зацепа при помощи наждачки или напильника.

Пример отрегулированного зацепа.

Вот и все! Осталось одеть чехол РКПП с набалдашником и испытать на деле короткоходную кулису Лада Приора.

&nbsp

vaz-remont.ru

Установка короткоходной кулисы на Лада Приора

Установка короткоходной кулисы на Лада Приора делает переключения передач более четкими, к тому же сам ход кулисы будет меньше, следовательно и переключать удобнее.

Как установить короткоходую кулису своими руками:

Снимаем чехол рычага КПП и набалдашник. Набалдашник на рычаге никак не крепится, он стягивается, достаточно приложить некоторое усилие.

Снимаем тягу рычага КПП с кардана, предварительно ослабив хомут (понадобится ключ на “13”).

Для того, чтобы освободить рычаг, необходимо освободить шарик из механизма подпружинивания (необходим для включения задней передачи с блокировкой). Для этого снимаем стопорное кольцо.

Внимание! Ни в коем случае не следует тащить вверх за рычаг, пытаясь его освободить.

Немного терпения и стопорное кольцо снято.

Вынимаем стопорное кольцо, рычаг, со вставленным в пластиковую оправку шариком и пружинку.

Пластиковая оправка состоит из двух частей: верхней цилиндрической части (слева) и нижней (справа). Верхняя часть – с разрезом и одевается на рычаг. В нижнюю часть вставляется шарик рычага и обхватывается верхней так, чтобы совпали пазы, и все в сборе целиком держалось на рычаге.

Вынимаем рычаг вместе с тягой через салон. Кому удобно можно и отсоединить рычаг от тяги, но с моей точки зрения совсем не обязательно отсоединять.

На фото короткоходная кулиса снизу и стандартная кулиса сверху.

Снимаем карданчик. Сначала стягиваем резиновый пыльник и ключом на “10” выкручиваем болт слева на карданчике.

Карданчик от приоры (вверху) и калины (внизу). Сразу заметно, что штоки карданчиков разные по длине. Необходимо укоротить шток от калины, в зависимости от типа короткоходной кулисы, т.к. кулисы бывают разных фирм, то шток полностью может и не залезть, вследствии чего рычаг КПП будет смещен в сторону рычага ручного тормоза.

Для тех, кому нужно будет укорачивать шток, необходимо знать, что отпиливать надо 1-1,5 см.

Устанавливаем кардан от Лада Калина, и желательно негусто смазать его изнутри литолом. Вкрутить болт не сложно, так как он с конусом, но не нужно перетягивать.

Вставляем тягу через салон, желательно делать вдвоем с помощников: один держит резинку в салоне (сквозь которую проходит тяга), второй помогает и аккуратно тянет тягу.

Собираем в такой последовательности:
– Надеваем тягу на шток карданчика
– Собираем механизм подпружинивания рычага (не забываем смазать шарик литолом)
– Центрируем рычаг (устанавливаем в удобное для вас положение)
– Затягиваем хомут на тяге

Возможно с первого раза нормально не отцентруется, тогда повторяем 3-4 шаги.

Внимание: если сначала собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на шток карданчика (возможно проблема исчезнет, если укоротить карданчик). Не забываем одеть пыльник на карданчик.

Так выглядит установленная короткоходная кулиса.

Теперь необходимо отрегулировать механизм блокировки включения задней передачи. Так как мы подгоняем кулису, может получиться так, что не совпадет механизм блокировки с пластиной, за которую он цепляется.

Проблема решается снятием пластины и кропотливой регулировкой зацепления. Кронштейн крепления пластины имеет вырез, за который зацепляется механизм (достигается тщательной регулировкой). Возможно, придется доработать пластиковый зацеп напильником, чтобы он свободно зацеплялся.

Так выглядит отрегулированный зацеп.

Остается надеть чехол рычага КПП и набалдашник. Также необходимо знать, что после сборки рычаг КПП может иметь небольшой наклон вправо.

Если же Вы уже начали возиться под автомобилем, советую обратить внимание на состояние кузова. При необходимости нанесите антикоррозийную защиту.

vazgarage.ru

Как отрегулировать и заменить кулису на Приоре

Тюнинг – это не всегда установка нового обвеса или укорачивание пружин Приоры. Иногда модернизация способствует повышению комфорта в управлении автомобилем. Отличным примером будет короткоходная кулиса. Владельцы ВАЗ знают «особенности» рычага переключения передач (РПП), который не так просто направить на нужную передачу. Короткоходная кулиса на Приору решает эту проблему, ну а мы расскажем, как поставить ее на Приору и правильно отрегулировать.

Инструкции в нашем материале актуальны и для автомобилистов, которые хотят узнать, как проводится ремонт и замена обычной кулисы. В инструкции подробно описывается процесс демонтажа и регулировки, который проводится для заводской детали точно по такому же принципу.

Принцип работы

Изучите схему ниже, чтобы понять, как работает короткоходная кулиса. Рычаг установлен в нейтральном положении, здесь он обозначен точками «O» и «F». Чтобы запустить передачу, необходимо передвинуть тягу – она соединится с РПП в точке «B» – в точке «A». После этого ручка перейдет в точку «E». Ремонт и последующая замена проводятся для того, чтобы сократить расстояние.

Сделать это можно в том случае, если рычаг удлинится до точки «H». Такой ход увеличит расстояние. На схеме «A» и «B» станут точками «C» и «D». Замена штатной кулисы на короткоходную позволяет сократить движение ручки. С теорией мы разобрались, теперь можно начинать ремонт.

Замена кулисы КПП

Для начала стоит определиться, будете ли вы покупать готовую короткоходную деталь или сделаете ее самостоятельно. Для водителей Лада Приора, которые не занимались модернизацией компонентов, мы рекомендуем выбрать первый вариант. Инструкция будет проводиться с учетом доработок.

Для работы нам понадобятся:

  • Две металлические пластины.
  • Карданчик от Калины.
  • Сварочный аппарат.
  • Набор ключей, в том числе и накидных.
  • Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

  1. Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

    После снятия чехла можно начинать демонтаж рычаг

  2. Следующий шаг – демонтаж тяги рычага КПП. С помощью 13-го ключа необходимо ослабить хомут и освободить шарик блокировки запуска задней передачи. Снимать шарик следует в первую очередь. Снимаем стопорное кольцо. Нельзя тянуть рычаг КПП вверх, сначала разберитесь с шариком;

    Достаем из пластикового корпуса шарик, пружину и рычаг одновременно

  3. Пружина, стопорное кольцо и шарик вмонтированы в корпус из пластика – достаньте все элементы одновременно. Рычаг с тягой необходимо доставать одновременно. Чтобы работать было удобнее, можно разъединить тягу и рычаг КПП.
  4. Продолжаем ремонт и переходим к карданчику. С левой стороны есть фиксаторы, добраться до них можно после снятия чехла;
  5. Теперь мы можем сравнить обе детали, как видите, «калиновский» кардан длиннее. Вам необходимо укоротить компонент от Калины, учитывая тип новой кулисы. Укорачивать карданчик необходимо на 10-20 мм;

  6. Когда регулировка карданчика завершена, его можно установить в штатное место. Тщательно смажьте его изнутри литолом и вкрутите. Конусообразный болт входит легко, поэтому не перетяните его. Тяга устанавливается через салон Лада Приора. Работу будет проще выполнить с напарником: один протягивает тягу, а второй держит ее за резинку внутри автомобиля;

    Протягиваем кулису через салон Приоры

Сборка

  1. На шток необходимо установить тягу и собрать узел задней передачи, шарик рекомендуется смазать;
  2. Далее идет регулировка КПП – надежно установите его и проверьте, как он перемещается между передачами. Фиксируем тягу с помощью хомута;

    Устанавливаем рычаг, затем его нужно отрегулировать

  3. Из-за установки внештатной кулисы механизм задней передачи может не совпадать с пластиной, поэтому ему требуется повторная регулировка;
  4. Демонтируйте пластину и выставите зацеп. В пластине вы увидите вырез – к нему должна цепляться деталь узла задней передачи. Регулировка может быть выполнена с помощью напильника, главное, не переборщить;
  5. Готово, замена и ремонт завершены, осталось поставить чехол.

vazremont.com

Короткоходная кулиса — Тюнинг и ремонт Lada Priora
















Снимаем чехол рычага КПП и набалдашник. Набалдашник на рычаге никак не крепится, он стягивается, достаточно приложить некоторое усилие
Снимаем тягу рычага КПП с кардана, предварительно ослабив хомут (понадобится ключ на «13»)

Для того, чтобы освободить рычаг, необходимо освободить шарик из механизма подпружинивания (необходим для включения задней передачи с блокировкой). Для этого снимаем стопорное кольцо

НИ В КОЕМ СЛУЧАЕ НЕ СЛЕДУЕТ ТАЩИТЬ ВВЕРХ ЗА РЫЧАГ, пытаясь его освободить
Немного терпения и стопорное кольцо снято

Вынимаем стопорное кольцо, рычаг, со вставленным в пластиковую оправку шариком и пружинку

Пластиковая оправка состоит из двух частей: верхней цилиндрической части (слева) и нижней (справа). Верхняя часть — с разрезом и одевается на рычаг. В нижнюю часть вставляется шарик рычага и обхватывается верхней так, чтобы совпали пазы, и все в сборе целиком держалось на рычаге

Вынимаем рычаг вместе с тягой через салон. Кому удобно можно и отсоединить рычаг от тяги, но с моей точки зрения совсем не обязательно отсоединять.

На фото короткоходная кулиса снизу и стандартная кулиса сверху

Снимаем карданчик. Сначала стягиваем резиновый пыльник и ключом на «10» выкручиваем болт слева на карданчике

Карданчик от приоры (вверху) и калины (внизу). Сразу заметно, что штоки карданчиков разные по длине. Необходимо укоротить шток от калины, в зависимости от типа короткоходной кулисы, т.к. кулисы бывают разных фирм, то шток полностью может и не залезть, вследствии чего рычаг КПП будет смещен в сторону рычага ручного тормоза. Для тех, кому нужно будет укорачивать шток, необходимо знать, что отпиливать надо 1-1,5 см

Устанавливаем кардан от калины, и желательно негусто смазать его изнутри литолом. Вкрутить болт не сложно, так как он с конусом, но не нужно перетягивать

Вставляем тягу через салон, желательно делать вдвоем с помощников: один держит резинку в салоне (сквозь которую проходит тяга), второй помогает и аккуратно тянет тягу

Собираем в такой последовательности:

  1. Надеваем тягу на шток карданчика
  2. Собираем механизм подпружинивания рычага (не забываем смазать шарик литолом)
  3. Центрируем рычаг (устанавливаем в удобное для вас положение)
  4. Затягиваем хомут на тяге

Возможно с первого раза нормально не отцентруется, тогда повторяем 3-4 шаги.

Внимание: если сначала собрать механизм подпружинивания, то из-за большей длины штока будет невозможно надеть тягу на шток карданчика (возможно проблема исчезнет, если укоротить карданчик)

Не забываем одеть пыльник на карданчик



Так выглядит установленная короткоходная кулиса

Теперь необходимо отрегулировать механизм блокировки включения задней передачи. Так как мы подгоняем кулису, может получиться так, что не совпадет механизм блокировки с пластиной, за которую он цепляется. Проблема решается снятием пластины и кропотливой регулировкой зацепления. Кронштейн крепления пластины имеет вырез, за который зацепляется механизм (достигается тщательной регулировкой). Возможно, придется доработать пластиковый зацеп напильником, чтобы он свободно зацеплялся

Так выглядит отрегулированный зацеп.

Остается надеть чехол рычага КПП и набалдашник. Также необходимо знать, что после сборки рычаг КПП может иметь небольшой наклон вправо

www.tune-priora.ru
