Коробка передач Нива 21213: схема трансмиссии, ремонт



Автомобиль Нива позиционируется как внедорожник, который имеет повышенную проходимость. За счет этого на машину отмечается спрос. Установлен прочный несущий кузов. Модель Нива 2131 построена на базе LADA 4×4. Его тюнинг позволяет изменить экстерьер, рабочие характеристики в лучшую сторону. С середины 1990- х гг. для машин Нива стали доступны инжекторные двигатели.

Помимо легковых автомобилей, под маркой Нива выпускается и самоходная техника. В частности, это Нива СК 5.Данная автомашина представляет собой комбайн, предназначенный для уборки посевных. Машина работает на дизельном топливе.

Особенности коробки передач на Ниве

Автомобиль ВАЗ 21213 с объемом двигателя 1.7 л. может развивать мощность до 79 лошадиных сил. Расход горючего в среднем составляет 10 литров на 100 км. Что характерно для бензиновых двигателей, здесь имеется система центрального впрыска. Заправлять такой автотранспорт следует бензином АИ-95.

КПП Нива (ВАЗ 21213) является механической, пятиступенчатой. Трансмиссия Нивы имеет постоянный полный привод. Следует отметить наличие надежного удлинителя рычага КПП на Ниве. Благодаря ему оперативно осуществляется смена скоростных режимов. Имеющийся привод распредвала является цепным. В состав коленвала входит несколько шатунных и коренных шеек. Коленвал отличается своей прочностью, изготовлен из чугуна. Механизм ГРМ закрыт крышкой. Здесь имеется маслозаливная горловина.

Схема КПП Нива

На Нива 2121 устанавливается раздаточная коробка. Ее особенность в том, что она имеет как повышенную, так и пониженную передачу. Повышенную актуально использовать, если необходимо сэкономить на трате горючего. В том случае если передвижение происходит по пересеченной местности, выручает пониженная передача. Однако в данном случае расход топлива увеличится.

Схема раздаточной коробки

Раздатка позволяет при необходимости отключить один из ведущих мостов. В состав раздаточной коробки входят валы, дифференциал, муфта переключения передач. Основные поломки выражаются в том, что со временем изнашиваются ее основные компоненты, в результате чего, может отмечаться перегрев коробки, появиться проблемы с включением моста. Ремонт КПП ВАЗ 21213 требуется, если стала отмечаться характерная вибрация со стороны данного узла.

Таким образом, популярность автомобиля объясняется тем, что здесь имеется система полного привода. Схема скоростной коробки показывает, что в ее состав входит большое количество комплектующих деталей, которые взаимодействуют друг с другом, обеспечивая отличную работоспособность автомобиля.

Диагностика и ремонт скоростной коробки

Для проведения полноценной диагностики, скоростную коробку необходимо снять. Как правило, необходимость в этом имеется, если усиливаются во время передвижения вибрации, посторонние шумы, утечка масла.

Как снять коробку? Перед тем как начать снятие коробки передач, необходимо убрать раздатку. Без смотровой ямы ремонтные работы будет сложно выполнять, например, открутить карданы от раздатки. Съему подлежит и стабилизатор. Подлежит съему корпус воздушного фильтрующего элемента.

Для того чтобы изъять КПП, следует отсоединить стержень рычага, крепления крышки картера сцепления, карданный вал, болты, гайки, снять кронштейн. К кузову прилегает подвеска силового агрегата. Чтобы его снять необходимо открутить гайки крепления.

Для продления рабочего ресурса коробки передач ВАЗ 21213, целесообразно периодически проверять уровень трансмиссионной жидкости, своевременно менять ее.

Следует отметить, что нередко появление посторонних шумов со стороны КПП, является следствием того, что в системе имеется пониженный уровень трансмиссионного масла.

В машину можно добавлять минеральное масло. Однако имеет лучшие показатели полусинтетические и синтетические варианты. Преимущество последних видов масел и в том, что и в зимнее время передачи будут легко включаться.

Своевременный уход за коробкой Нива позволяет избежать полной переборки КПП. Сборка всех демонтированных запчастей является кропотливым занятием, поэтому ее стоит доверять профессионалам. Замена подшипника первичного вала КПП – это частые процедуры, которые заказывают в сервисном центре.

prokpp.ru

Коробка передач «Нивы»: устройство, установка и снятие

Коробка передач «Нивы» представляет собой механический узел с ручным управлением, который оборудован пятью диапазонами переднего хода и одним задним аналогом. Все позиции синхронизированы между собой, модель унифицирована с версией ВАЗ-2107. Рассмотрим особенности этого блока, а также способы его снятия и установки.

Корпусная часть

Корпус коробки передач «Нивы» включает в конструкцию следующие элементы:

  • картер сцепления;
  • аналогичный отсек для коробки передач;
  • заднюю крышку;
  • крепежные механизмы.

Указанные детали отлиты из алюминиевого сплава, соединения уплотнены прокладками из картона и обработаны герметичным составом. Дополнительное оребрение корпуса позволяет улучшить тепловой отвод. Нижняя часть картера защищена штампованной заслонкой из стали, основное крепление осуществляется посредством болтов к блоку цилиндров. Соответствие осей коленвала с первичным аналогом гарантирует центрирование при помощи пары втулок, помещенных в специальные отверстия блока и картера. Задняя крышка дополнена третьей опорой мотора, которая фиксируется на поперечине и полу кузова посредством сварочных швов.

Картер

Картер коробки передач «Нивы» в левой части оснащен заливным горлышком, снизу имеется сливной аналог. Отверстия блокируются заглушками с резьбой конусного типа. В сливном отсеке предусмотрен магнит, который задерживает металлические частицы, попадающие в масло вследствие износа деталей.

Вверху картера ввинчен сапун, препятствующий повышению давления в КПП при чрезмерном нагреве. Если этот элемент неисправен, возможно появление активного протекания смазки через уплотнители. В таком случае наблюдается пересыхание деталей, что увеличивает износ комплектующих элементов.

1. оттяжная пружина; 2. контргайка; 3. регулировочный элемент; 4. шплинт; 5. вилка; 6. толкатель; 7. крепежный болт; 8. цилиндр рабочий.

Размещение валов

В коробке передач «Нивы» имеется три вала:

  1. Первичный каток опирается на пару подшипников, размещенных в торцовой части коленвала и на фронтальном участке коробки передач. Кроме того, сзади располагается подшипник-игла, служащий опорой для вала и гарантирующий соосность элементов.
  2. Вал второй также агрегирует с шарикоподшипником в заднем отсеке картера и роликовым аналогом на крышке.
  3. Промежуточный аналог взаимодействует с двумя подшипниками, а также опирается на ролик в задней заслонке механизма. Там же зафиксирована ось промежуточной оси.

Первичный и промежуточный валы

Первичный валик оснащен парой зубчатых венцов, один из которых размещен у передней стенки корпуса, зацепляется с фронтальной шестеренкой. Прямозубый аналог относится к венцу синхронизатора четвертой передачи, в связи с чем данную позицию часто называют «прямой».

На промежуточном и вторичном валу имеются ведомые и ведущие шестерни, зацепляющиеся с элементами соответствующих передач. Ведомый зубчатый элемент жестко зафиксирован на валу посредством шпонки. Прямозубые шестеренки направлены в сторону «своего» синхронизатора. На задней части вторичного валика зафиксирован фланец эластичной муфты. В качестве дополнительного герметика ставят дополнительную шайбу либо наносят анаэробный состав.

Синхронизатор

Данная деталь коробки передач «Нивы» включает в свою конструкцию: жестко закрепленную ступицу, муфту скользящего типа, стопорное и блокирующее кольцо, пружину с шайбой. Ступицы 3-4 и 1-2 передач помещаются внутренним креплением в пазы вторичного вала, а аналогичная деталь пятой скорости фиксируется шпонкой, идентичной крепежу ведомой задней шестерни.

Внешняя часть ступиц оснащена шлицами, служащими для движения скользящих муфт. В последних элементах предусмотрены выточенные гнезда, куда входят вилочные части штоков корректировки передач. Кольца-блокираторы внутренними венцами соединяются с головками синхронов соответствующих шестеренок, поджимаются пружинами по направлению муфт скольжения. Пружинные механизмы опираются на плоскость ведомых шестерен посредством специальных шайб.

Механизм выбора передач

Это приспособление в отечественной коробке передач «Нивы-21213» оснащается направляющим пластинчатым элементом с восемью прямоугольными гнездами, шайбами, рычагом переключения, упрочненным остовом и блокировочной скобой. Указанные составляющие компоненты стягиваются тремя болтами к крышке коробки в задней части. Нейтральная позиция задается установкой рычага между 3 и 4 скоростями. Окончательная фиксация выполняется при помощи подпружиненных планок, воздействующих на рычаг внизу.

Благодаря согнутому лепестковому виду скобы случайная активация заднего хода вместо четвертой передачи становится невозможной. Для включения задней скорости рычаг коробки передач «Нивы» переводят в крайнее нижнее положение, его выступ должен опуститься ниже лепестка скобы. Особенность этой конструкции повышает безопасность движения.

1. гайки фланцевого крепежа; 2. хомут; 3. муфта эластичная; 4. поперечина подвески.

Другие детали и механизмы

Среди прочих элементов рассматриваемого узла можно отметить следующие приспособления:

  1. Передача движения назад. Она не имеет синхронизатора, активация проводится посредством введения промежуточной шестеренки с ведущим аналогом вторичного вала и такой же деталью на промежуточном катке.
  2. Коробка передач «Нивы-2121 имеет привод управления, состоящий из трех штоков, агрегирующих с вилками. Последние элементы помещены в гнезда муфт скольжения, а аналог заднего хода — в выточку промежуточной шестеренки.
  3. Смазывающий механизм предусматривает обработку деталей узла путем разбрызгивания. Валы уплотняются сальниками, на вторичном валике пятой передачи имеется маслоотражатель в виде шайбы. Уровень залитого масла должен достигать нижнего края заливочного гнезда.

Снятие коробки передач «Нивы Шевроле»

На начальном этапе транспортное средство необходимо поставить на смотровую канаву или подъемник. Под колеса и мост помещают упоры, поднимают привод с одной или обеих сторон. «Ручник» отпускают, рычаг переключения КП устанавливают в нейтральную позицию. От аккумулятора отсоединяют кабели.

Дальнейшие действия выглядят следующим образом:

  1. Убирают коврик с пола и внешние чехлы с рычагов «раздатки» и КП, демонтируют люки и уплотнители, отвинчивают рукоятки с рычагов.
  2. Нажимают на стержень рычага подходящим инструментом, извлекают запорную втулку из канавки, стержень снимают.
  3. Отцепляют подвеску трубок и глушители от приемного элемента.
  4. Отсоединяют фиксирующий хомут, при помощи накидного ключа отвинчивают крепление глушителей, после чего трубу изымают перемещением вниз.
  5. Откручивают нижние винты картера сцепления и провод, идущий на массу, а также проводку «стопов».
  6. Демонтируют оттяжной пружинный механизм вилки выключения сцепления, снимают шплинт толкателя.
  7. От картера отцепляют рабочий цилиндр. При этом последний элемент оставляют на месте, чтобы предотвратить утечку тормозной жидкости с дальнейшей прокачкой гидравлического привода.

Финишные этапы снятия коробки передач «Шеви-Нивы» и установка

Дальнейший процесс состоит из таких шагов:

  1. На эластичную муфту надевают хомут с последующей затяжкой. Это позволит упростить демонтаж и обратную установку муфты. Откручивают стопорные гайки и проворачивают промежуточный кардан с одновременным удалением крепежа фланца вторичного вала.
  2. Отключают гибкий валик спидометра от привода на «раздатке».
  3. Отсоединяют фланцы валов кардана раздаточного блока, опускают валы с дальнейшим отводом в сторону аналогов приводов мостов.
  4. Отвинчивают фиксирующие болты кузовных кронштейнов, после чего снимают раздаточную коробку вместе с карданным валом.
  5. Отворачивают при помощи торцового шарнирного инструмента болтовой крепеж стартера к картеру сцепления, повторяют аналогичную процедуру с болтами на крышке этого узла.
  6. Разобщают опору задней подвески мотора и поперечины, после чего демонтируют последний элемент, удерживая КП снизу.
  7. Под картерную часть механизма подставляют домкрат или другую надежную опору. Ключом откручивают крепежные болты, снимают коробку передач вместе с корпусом трансмиссии. При этом блок смещают к задней части транспортного средства, что позволит извлечь первичный валик КП из фронтального подшипника и ступицы ведомого диска трансмиссии.
  8. Проводя работы по снятию или монтажу коробки передач, не опирайте край первичного вала на фланец-упор нажимной пружины. Это чревато деформацией соединительных пластин блока сцепления.

Установка коробки передач «Нивы-21214» проводится в зеркальном порядке. Предварительно необходимо нанести на шлицевую окантовку вала специальную смазку типа «Литол-24». Также нужно отцентрировать ведомый механизм сцепления при помощи правки.

В завершение

На первый взгляд коробка передач «Нивы-2131 — это сложный и высокотехнологичный механизм. По большому счету это так и есть, особенно если человек не имеет опыта в разборке и сборке подобных узлов. Тем не менее, зная последовательность действий, а также устройство детали, заменить проблемные запчасти и отремонтировать указанный элемент вполне реально своими силами, используя минимальный набор инструментов. Если же вы не уверены в себе, лучше обратитесь к специалисту, чтобы не усугубить ситуацию.

fb.ru

Взаимозаменяемость коробки передач «Жигулей» и «Нивы»




Серию материалов о взаимозаменяемости узлов и агрегатов автомобилей «Жигули», начатую в № 6, продолжает статья конструктора НТЦ ВАЗа М. ВОТИНОВА.

(смотрите так же таблицу взаимозаменяемости деталей трансмиссии)

На заднеприводных автомобилях ВАЗ («Жигули») первых лет выпуска применялась одна и та же коробка передач типа «2101». Ее использовали для моделей ВАЗ-2101, «2102» (до 1978 года их комплектовали коробками без включателей света заднего хода), а также «21011», «21013», «2103». В 1976 году появилась коробка передач типа «2106» с иными передаточными числами. С 1977 года ее начали ставить и на ВАЗ-2121—«Ниву» (у этого варианта нет привода спидометра, поскольку у «Нивы» он размещен на раздаточной коробке). В конце 1979 года появилась еще одна разновидность — «2105» со своим рядом передаточных чисел— промежуточным между «2101» и «2106». Это необходимо, чтобы выполнить более жесткие требования к экономичности, токсичности, шумности новых моделей — ВАЗ-2105, «2107», «2104» и модификаций.

Выбор передаточных чисел позволил применять коробку «2105» на всех моделях с классической компоновкой, и с 1987 года ею оснащают все заднеприводные автомобили («Жигули»). Только для «Нивы» по-прежнему используют коробку с передаточными числами «2106».

Значения передаточных чисел, а также различия в комплектации коробок передач показаны в табл. 1.

Коробки передач различаются также приводами спидометров, каждый из которых соответствует, как показано в табл. 2, определенному передаточному числу главной передачи. В противном случае возможно отклонение показаний спидометра от истинной скорости. Чтобы избежать этой погрешности, при необходимости одновременно с коробкой замените привод спидометра, руководствуясь табл. 2. На картере сцепления, напротив сапуна, краской наносят маркировку, указывающую, для какой модели автомобиля предназначена коробка передач: цифру «5» —для ВАЗ-2105, «2104», «7» — для ВАЗ-2107.

В последние годы часть автомобилей «Жигули» и «Нива» комплектуют пятиступенчатой коробкой передач. Она разработана на базе четырехступенчатой, взаимозаменяема с ней по месту, а внешне отличается конфигурацией задней крышки, в которой размещена пара пятой передачи (подробнее об устройстве коробки будет рассказано в одном из ближайших номеров — ред.).

На полноприводных автомобилях ВАЗ-2121 могут применяться редукторы с двумя вариантами передаточных чисел: 4,3 и 4,1. Соответственно различаются приводы спидометров (см. табл. 3). При замене или ремонте редукторов на этих машинах обязательно, чтобы у переднего и заднего моста они имели одинаковое передаточное число.

Еще одно замечание, касающееся полноприводных машин ВАЗ-2121. В целях повышения надежности и долговечности редуктора в нем была изменена фиксация оси сателлитов, а под них установлены азотированные сферические шайбы. В результате утрачена взаимозаменяемость корпусов и осей сателлитов. Поэтому при необходимости заменить корпус в редукторе выпуска до 1986 года нужно установить весь комплект измененных деталей: корпус 2121-1802163-200, ось 2121-1802160-10 и подложить под сателлиты шайбы 2121-1802161.

Чем руководствоваться при замене коробки передач? Помните, что наиболее универсальна для применения коробка типа «2105». Пятиступенчатая коробка — безусловно, выигрышная замена, особенно для совершающих продолжительные поездки, но пока не очень доступная. А вообще параметры коробки подбирали как компромисс между динамическими качествами, экономичностью и надежностью. Поэтому ВАЗ-2106 с коробкой передач «2101» станет динамичнее, но это скажется на долговечности деталей заднего моста. Наоборот, ВАЗ-2101, «21013» с коробкой «2106» разгоняется более вяло.

Подобным образом редуктор с передаточным Числом, большим предусмотренного, улучшает динамику, но «стимулирует аппетит» машины, а заодно увеличится нагрузка на полуосевые шестерни, полуоси. Обратная замена проявится в некотором ухудшении динамики, особенно на прямой передаче.

О взаимозаменяемости редукторов говорилось в № 6 с. г., здесь напомним лишь основные их различия (табл. 4).

Если при замене редуктора вы обнаружите, что маркировка на нем стерлась, передаточное число можно определить, не снимая его с машины. Для этого установите рычаг переключения передач в нейтральное положение и вывесите одно из задних колес при помощи домкрата (второе должно опираться на землю). Поверните поднятое колесо на 20 оборотов и сосчитайте при этом, сколько оборотов сделал карданный вал. Разделив полученное число на 10, вы узнаете передаточное число главной передачи.

Передаточное число редуктора заднего и переднего мостаВедомая (пластмассовая) шестерня привода спидометраШестерня привода спидометра в блоке шестеренМаркировка привода спидометра
обозначениечисло зубьевобозначениезубьев
4,3 4,12121-3802834-10 2121-3802834-2041392121-3802833-10 2121-3802838-2013 13 нет

Примечание. Маркировку наносят зеленой краской на корпусе привода спидометра. Шестерни 2121-3802833-10 и 2121-380283320 не взаимозаменяемы: они различаются параметрами зубьев. Визуально различаются .фасками на торце зубчатого венца: 0,5X45° и 1X25° соответственно.

Редукторы заднего (переднего) моста

Передаточное числоЧисло зубьевМаркировка
4,3
(кроме ВАЗ-2121)43/10нет
4,3
(для ВАЗ-2121)43/1021
4,1
(кроме ВАЗ-2121) 41/103
4,1
(для ВАЗ-2121)41/102
4,4440/9У
3,943/116

lada-niva.ru

Коробка передач «Нивы»: устройство, установка и снятие

Коробка передач «Нивы» представляет собой механический узел с ручным управлением, который оборудован пятью диапазонами переднего хода и одним задним аналогом. Все позиции синхронизированы между собой, модель унифицирована с версией ВАЗ-2107. Рассмотрим особенности этого блока, а также способы его снятия и установки.

Корпусная часть

Корпус коробки передач «Нивы» включает в конструкцию следующие элементы:

  • картер сцепления;
  • аналогичный отсек для коробки передач;
  • заднюю крышку;
  • крепежные механизмы.

Указанные детали отлиты из алюминиевого сплава, соединения уплотнены прокладками из картона и обработаны герметичным составом. Дополнительное оребрение корпуса позволяет улучшить тепловой отвод. Нижняя часть картера защищена штампованной заслонкой из стали, основное крепление осуществляется посредством болтов к блоку цилиндров. Соответствие осей коленвала с первичным аналогом гарантирует центрирование при помощи пары втулок, помещенных в специальные отверстия блока и картера. Задняя крышка дополнена третьей опорой мотора, которая фиксируется на поперечине и полу кузова посредством сварочных швов.

Картер

Картер коробки передач «Нивы» в левой части оснащен заливным горлышком, снизу имеется сливной аналог. Отверстия блокируются заглушками с резьбой конусного типа. В сливном отсеке предусмотрен магнит, который задерживает металлические частицы, попадающие в масло вследствие износа деталей.

Вверху картера ввинчен сапун, препятствующий повышению давления в КПП при чрезмерном нагреве. Если этот элемент неисправен, возможно появление активного протекания смазки через уплотнители. В таком случае наблюдается пересыхание деталей, что увеличивает износ комплектующих элементов.

1. оттяжная пружина; 2. контргайка; 3. регулировочный элемент; 4. шплинт; 5. вилка; 6. толкатель; 7. крепежный болт; 8. цилиндр рабочий.

Размещение валов

В коробке передач «Нивы» имеется три вала:

  • Первичный каток опирается на пару подшипников, размещенных в торцовой части коленвала и на фронтальном участке коробки передач. Кроме того, сзади располагается подшипник-игла, служащий опорой для вала и гарантирующий соосность элементов.
  • Вал второй также агрегирует с шарикоподшипником в заднем отсеке картера и роликовым аналогом на крышке.
  • Промежуточный аналог взаимодействует с двумя подшипниками, а также опирается на ролик в задней заслонке механизма. Там же зафиксирована ось промежуточной оси.
  • Первичный и промежуточный валы

    Первичный валик оснащен парой зубчатых венцов, один из которых размещен у передней стенки корпуса, зацепляется с фронтальной шестеренкой. Прямозубый аналог относится к венцу синхронизатора четвертой передачи, в связи с чем данную позицию часто называют «прямой».

    На промежуточном и вторичном валу имеются ведомые и ведущие шестерни, зацепляющиеся с элементами соответствующих передач. Ведомый зубчатый элемент жестко зафиксирован на валу посредством шпонки. Прямозубые шестеренки направлены в сторону «своего» синхронизатора. На задней части вторичного валика зафиксирован фланец эластичной муфты. В качестве дополнительного герметика ставят дополнительную шайбу либо наносят анаэробный состав.

    Синхронизатор

    Данная деталь коробки передач «Нивы» включает в свою конструкцию: жестко закрепленную ступицу, муфту скользящего типа, стопорное и блокирующее кольцо, пружину с шайбой. Ступицы 3-4 и 1-2 передач помещаются внутренним креплением в пазы вторичного вала, а аналогичная деталь пятой скорости фиксируется шпонкой, идентичной крепежу ведомой задней шестерни.

    Внешняя часть ступиц оснащена шлицами, служащими для движения скользящих муфт. В последних элементах предусмотрены выточенные гнезда, куда входят вилочные части штоков корректировки передач. Кольца-блокираторы внутренними венцами соединяются с головками синхронов соответствующих шестеренок, поджимаются пружинами по направлению муфт скольжения. Пружинные механизмы опираются на плоскость ведомых шестерен посредством специальных шайб.

    Механизм выбора передач

    Это приспособление в отечественной коробке передач «Нивы-21213» оснащается направляющим пластинчатым элементом с восемью прямоугольными гнездами, шайбами, рычагом переключения, упрочненным остовом и блокировочной скобой. Указанные составляющие компоненты стягиваются тремя болтами к крышке коробки в задней части. Нейтральная позиция задается установкой рычага между 3 и 4 скоростями. Окончательная фиксация выполняется при помощи подпружиненных планок, воздействующих на рычаг внизу.

    Благодаря согнутому лепестковому виду скобы случайная активация заднего хода вместо четвертой передачи становится невозможной. Для включения задней скорости рычаг коробки передач «Нивы» переводят в крайнее нижнее положение, его выступ должен опуститься ниже лепестка скобы. Особенность этой конструкции повышает безопасность движения.

    1. гайки фланцевого крепежа; 2. хомут; 3. муфта эластичная; 4. поперечина подвески.

    Другие детали и механизмы

    Среди прочих элементов рассматриваемого узла можно отметить следующие приспособления:

  • Передача движения назад. Она не имеет синхронизатора, активация проводится посредством введения промежуточной шестеренки с ведущим аналогом вторичного вала и такой же деталью на промежуточном катке.
  • Коробка передач «Нивы-2121 имеет привод управления, состоящий из трех штоков, агрегирующих с вилками. Последние элементы помещены в гнезда муфт скольжения, а аналог заднего хода — в выточку промежуточной шестеренки.
  • Смазывающий механизм предусматривает обработку деталей узла путем разбрызгивания. Валы уплотняются сальниками, на вторичном валике пятой передачи имеется маслоотражатель в виде шайбы. Уровень залитого масла должен достигать нижнего края заливочного гнезда.
  • Снятие коробки передач «Нивы Шевроле»

    На начальном этапе транспортное средство необходимо поставить на смотровую канаву или подъемник. Под колеса и мост помещают упоры, поднимают привод с одной или обеих сторон. «Ручник» отпускают, рычаг переключения КП устанавливают в нейтральную позицию. От аккумулятора отсоединяют кабели.

    Дальнейшие действия выглядят следующим образом:

  • Убирают коврик с пола и внешние чехлы с рычагов «раздатки» и КП, демонтируют люки и уплотнители, отвинчивают рукоятки с рычагов.
  • Нажимают на стержень рычага подходящим инструментом, извлекают запорную втулку из канавки, стержень снимают.
  • Отцепляют подвеску трубок и глушители от приемного элемента.
  • Отсоединяют фиксирующий хомут, при помощи накидного ключа отвинчивают крепление глушителей, после чего трубу изымают перемещением вниз.
  • Откручивают нижние винты картера сцепления и провод, идущий на массу, а также проводку «стопов».
  • Демонтируют оттяжной пружинный механизм вилки выключения сцепления, снимают шплинт толкателя.
  • От картера отцепляют рабочий цилиндр. При этом последний элемент оставляют на месте, чтобы предотвратить утечку тормозной жидкости с дальнейшей прокачкой гидравлического привода.
  • Финишные этапы снятия коробки передач «Шеви-Нивы» и установка

    Дальнейший процесс состоит из таких шагов:

  • На эластичную муфту надевают хомут с последующей затяжкой. Это позволит упростить демонтаж и обратную установку муфты. Откручивают стопорные гайки и проворачивают промежуточный кардан с одновременным удалением крепежа фланца вторичного вала.
  • Отключают гибкий валик спидометра от привода на «раздатке».
  • Отсоединяют фланцы валов кардана раздаточного блока, опускают валы с дальнейшим отводом в сторону аналогов приводов мостов.
  • Отвинчивают фиксирующие болты кузовных кронштейнов, после чего снимают раздаточную коробку вместе с карданным валом.
  • Отворачивают при помощи торцового шарнирного инструмента болтовой крепеж стартера к картеру сцепления, повторяют аналогичную процедуру с болтами на крышке этого узла.
  • Разобщают опору задней подвески мотора и поперечины, после чего демонтируют последний элемент, удерживая КП снизу.
  • Под картерную часть механизма подставляют домкрат или другую надежную опору. Ключом откручивают крепежные болты, снимают коробку передач вместе с корпусом трансмиссии. При этом блок смещают к задней части транспортного средства, что позволит извлечь первичный валик КП из фронтального подшипника и ступицы ведомого диска трансмиссии.
  • Проводя работы по снятию или монтажу коробки передач, не опирайте край первичного вала на фланец-упор нажимной пружины. Это чревато деформацией соединительных пластин блока сцепления.
  • Установка коробки передач «Нивы-21214» проводится в зеркальном порядке. Предварительно необходимо нанести на шлицевую окантовку вала специальную смазку типа «Литол-24». Также нужно отцентрировать ведомый механизм сцепления при помощи правки.

    В завершение

    На первый взгляд коробка передач «Нивы-2131 — это сложный и высокотехнологичный механизм. По большому счету это так и есть, особенно если человек не имеет опыта в разборке и сборке подобных узлов. Тем не менее, зная последовательность действий, а также устройство детали, заменить проблемные запчасти и отремонтировать указанный элемент вполне реально своими силами, используя минимальный набор инструментов. Если же вы не уверены в себе, лучше обратитесь к специалисту, чтобы не усугубить ситуацию.

    Источник

    ruud.ru

    Коробка передач Ваз Нива 21213, 21214

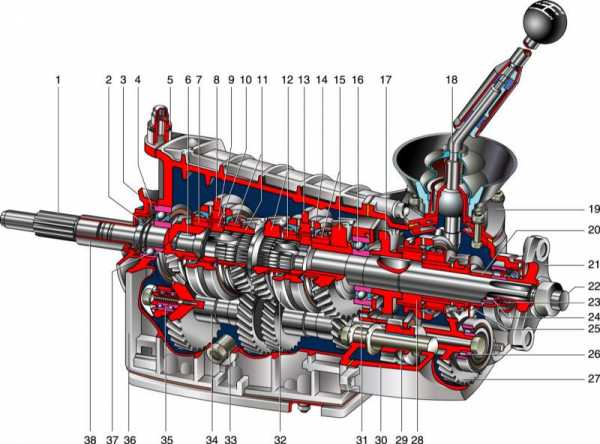

    Схема коробки переключения передач Нива 2121: 1 – первичный вал; 2 – сальник первичного вала; 3 – картер сцепления; 4 – пружинная шайба; 5 – сапун; 6 – игольчатый подшипник вторичного вала; 7 – зубчатый венец синхронизатора четвертой передачи; 8 – вилка переключения третьей и четвертой передач; 9 – скользящая муфта синхронизатора третьей и четвертой передач; 10 – ступица муфты синхронизатора третьей и четвертой передач; 11 – шестерня и зубчатый венец синхронизатора третьей передачи; 12 – шестерня и зубчатый венец синхронизатора второй передачи; 13 – вилка переключения первой и второй передач; 14 – муфта переключения первой и второй передач; 15 – шестерня и зубчатый венец синхронизатора первой передачи; 16 – промежуточный подшипник вторичного вала; 17 – шестерня пятой передачи; 18 – рычаг переключения передач; 19 – корпус рычага переключения передач; 20 – распорная втулка; 21 – фланец эластичной муфты; 22 – вторичный вал; 23 – сальник заднего подшипника вторичного вала; 24 – задний подшипник вторичного вала; 25 – маслоотражательная шайба; 26 – подшипник блока шестерен пятой передачи и заднего хода; 27 – блок шестерен пятой передачи и заднего хода; 28 – ступица синхронизатора пятой передачи; 29 – промежуточная шестерня заднего хода; 30 – задняя крышка; 31 – задний подшипник промежуточного вала; 32 – скользящая муфта синхронизатора первой и второй передач; 33 – пробка заливного отверстия; 34 – промежуточный вал; 35 – передний подшипник промежуточного вала; 36 – картер коробки передач; 37 – задний подшипник первичного вала; 38 – направляющая втулка.

    Устройство и принцип работы КПП Ваз Нива

    Коробка передач Нива 21213 – механическая, с ручным переключением, имеет пять передач переднего хода и одну – заднего, все передачи переднего хода синхронизированы. Она унифицирована с коробкой передач 2107; незначительно отличается лишь задняя крышка: отверстие под привод спидометра закрыто заглушкой, так как спидометр «Нивы» приводится от раздаточной коробки. В настоящее время для всех коробок передач используется передаточный ряд коробки 2105.

    Корпусные детали коробки – картер сцепления, собственно картер коробки передач и задняя крышка – отлиты из алюминиевого сплава и стянуты между собой шпильками с гайками. Соединения уплотнены картонными прокладками (при ремонте можно использовать герметик). Для улучшения теплоотвода поверхность картера коробки передач оребрена. Снизу картер закрыт стальной штампованной крышкой с прокладкой (крепление – на шпильках). Картер сцепления крепится болтами к блоку цилиндров двигателя. Для обеспечения соосности коленчатого вала и первичного вала коробки передач картер центрирован на двух втулках (под них выполнены проточки в крепежных отверстиях блока и картера). На задней крышке коробки передач установлена третья опора силового агрегата. Она крепится к поперечине, а последний – к полу кузова (на приварных болтах).

    В картере коробки передач Ваз Нива с левой стороны расположено заливное (контрольное) отверстие, в его нижней крышке – сливное. Отверстия закрыты пробками с конусной резьбой. В сливной пробке находится магнит. Он задерживает частицы стали, попадающие в масло при износе деталей. В верхнюю часть картера сцепления ввернут сапун. Он препятствует повышению давления в коробке передач при ее нагреве. В случае неисправности сапуна (заклинивании колпачка) возможна сильная течь масла через уплотнения.

    В коробке передач три вала: первичный вал Нива, вторичный и промежуточный. Первичный вал опирается на два шариковых подшипника – в заднем торце коленчатого вала и в передней стенке картера коробки передач (последний воспринимает основную часть нагрузки). В заднем торце первичного вала установлен игольчатый подшипник, являющийся передней опорой вторичного вала и обеспечивающий соосность валов. Вторичный вал также опирается на шариковый подшипник в задней стенке картера коробки передач и роликовый подшипник в ее задней крышке. Промежуточный вал вращается в двух подшипниках: передний – двухрядный шариковый, расположен в передней стенке картера коробки передач, задний – роликовый, расположен в его задней стенке. Через блок шестерен заднего хода и пятой передачи промежуточный вал также опирается на роликовый подшипник в задней крышке коробки передач. На задней стенке картера коробки закреплена и ось промежуточной шестерни заднего хода.

    Первичный вал КПП Нива имеет два зубчатых венца. Косозубый венец, расположенный ближе к передней стенке картера, находится в постоянном зацеплении с передней шестерней промежуточного вала (таким образом, эти валы всегда вращаются вместе). Прямозубый венец первичного вала является венцом синхронизатора четвертой передачи (при ее включении крутящий момент передается непосредственно с первичного вала на вторичный, минуя промежуточный, поэтому эту передачу часто называют «прямой»).

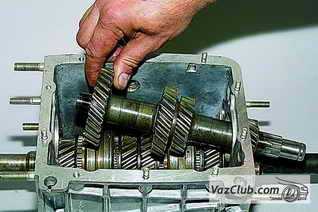

    Промежуточный вал представляет собой блок из четырех косозубых шестерен. При включении любой передачи, кроме четвертой, крутящий момент передается на вторичный вал через промежуточный. Шестерни промежуточного вала расположены в следующем порядке (от его переднего конца): шестерня постоянного зацепления с первичным валом, шестерни третьей, второй, первой передач. К заднему концу вала болтом крепится блок из двух шестерен: заднего хода (прямозубая) и пятой передачи (косозубая). Он дополнительно опирается на роликовый подшипник в задней крышке коробки передач.

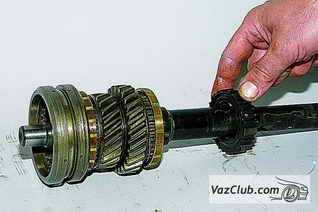

    На вторичном валу расположены ведомые шестерни третьей, второй, первой передач, заднего хода и пятой передачи (по порядку, считая от переднего конца вала) и синхронизаторы. Ведомые шестерни передач переднего хода находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала. Шестерни третьей и второй передач КПП Ваз Нива вращаются на закаленных шейках вторичного вала, шестерни первой и пятой передач – на втулках. Ведомая шестерня заднего хода жестко закреплена на валу шпонкой. Заодно с косозубыми шестернями передач переднего хода выполнены венцы их синхронизаторов – прямозубые шестерни меньшего диаметра. Они направлены в сторону соответствующего синхронизатора (третьей, первой, пятой – вперед, второй – назад). На заднем конце вторичного вала гайкой закреплен фланец эластичной муфты. Раньше гайку фиксировали от отворачивания подложенной под нее стопорной шайбой – ее края отгибали на грани гайки. Теперь на резьбу наносят анаэробный герметик, а шайбу не устанавливают.

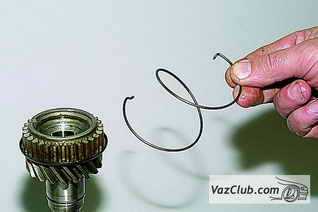

    Синхронизатор состоит из ступицы, жестко закрепленной на вторичном валу, скользящей муфты, стопорного кольца, блокирующего кольца и пружины с шайбой. Ступицы синхронизаторов третьей–четвертой и первой–второй передач входят внутренними выступами в пазы на вторичном валу, а ступица синхронизатора пятой передачи удерживается той же шпонкой, что и ведомая шестерня заднего хода. На наружной поверхности ступиц имеются шлицы, по которым перемещаются скользящие муфты. На муфтах есть выточки, в которые входят вилки штоков переключения передач. Блокирующие кольца своими внутренними венцами соединены с венцами синхронизаторов соответствующих шестерен и поджаты пружинами в сторону скользящих муфт. Пружины опираются на боковую поверхность ведомых шестерен через шайбы.

    Передача заднего хода не имеет синхронизатора. Для ее включения нужно ввести промежуточную шестерню в зацепление с ведомой шестерней вторичного вала и с ведущей шестерней заднего хода в заднем блоке шестерен на промежуточном валу.

    Привод управления коробкой передач состоит из трех штоков, соединенных с вилками. Вилки включения передач переднего хода входят в выточки скользящих муфт синхронизаторов, а вилка включения заднего хода – в выточку на промежуточной шестерне.

    Механизм выбора передач состоит из направляющей пластины с восемью прямоугольными вырезами в центре, верхней и нижней шайб, рычага переключения передач и его корпуса и блокировочной скобы заднего хода. Эти детали стянуты тремя болтами, которыми механизм выбора передач крепится к задней крышке коробки. «Нейтральное» положение рычага между третьей и четвертой передачами задается двумя парами подпружиненных направляющих планок, установленных в пазах направляющей пластины и воздействующих на нижний конец рычага. Случайное включение заднего хода вместо пятой передачи невозможно благодаря отогнутому лепестку блокирующей скобы, в который упирается выступ на рычаге. Чтобы включить передачу заднего хода, нужно нажать рычаг вниз – при этом его выступ опускается ниже лепестка скобы.

    Детали коробки передач смазываются разбрызгиванием. Первичный и вторичный валы уплотнены сальниками, а на вторичном валу позади ведомой шестерни пятой передачи расположена маслоотражательная шайба. В коробку передач Ваз Нива 21213, 21214 заливают трансмиссионное масло вязкостью от 75W80 до 85W90 и класса качества не ниже GL-4. Его уровень должен находиться у нижней кромки заливного отверстия (предварительно убедитесь в том, что автомобиль стоит горизонтально).

    remocars.ru

    Разборка и сборка коробки передач Нива 2121-2131

    Сборка и разборка коробки передач.

    Описание устройства, порядок сборки и разборки коробки ваз 2121, инструкция по замене подшипников в коробке 2131 ваз автомобиля. Обслуживание и эксплуатация коробки нива 2121. Инструкции по ремонту кардана, моста и привода колес нива 2131.

    Сливаем масло из коробки передач, снимаем вилку и подшипник выключения сцепления (см. соответствующие разделы).

    Демонтируем фланец эластичной муфты с носка вторичного вала ваз 2131 (см. Замена сальника вторичного вала)…

    • …и выключатель фонарей заднего хода (см. Замена выключателя фонарей заднего хода).
    • Механизм выбора передач можно демонтировать на автомобиле, не снимая коробки передач. Для наглядности эти операции выполняем на снятой коробке передач.

    • Снимаем манжету механизма выбора передач.
    • Устанавливаем рычаг переключения передач в нейтральное положение.

    Головкой «на 10» отворачиваем три гайки крепления корпуса рычага переключения передач…

    …и вынимаем механизм выбора передач.

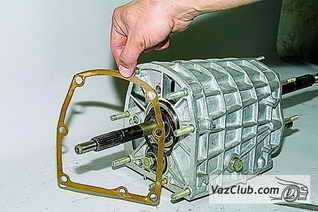

    Соединение уплотнено прокладкой.

    Маркером помечаем взаимное расположение шайб и направляющей пластины механизма.

    Головкой «на 10» отворачиваем две гайки крепления блокировочной пластины заднего хода, удерживая болты ключом той же размерности,…

    • …и снимаем блокировочную пластину.
    • Отвернув еще одну гайку,…

    • …снимаем нижнюю шайбу направляющей пластины.
    • Вынув одну направляющую планку с двумя пружинами,…

    …извлекаем направляющую пластину с нижнего конца рычага.

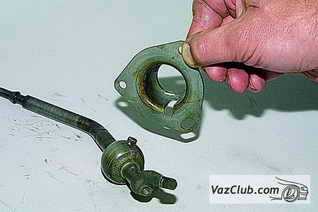

    Вытаскиваем верхнюю шайбу направляющей пластины.

    Демонтируем корпус рычага переключения передач.

    Вынимаем из проточек корпуса резиновые уплотнительные кольца болтов.

    Снимаем нижнюю прокладку корпуса шаровой опоры.

    Снимаем фланец с защитным чехлом…

    …и верхнюю прокладку корпуса.

    Щипцами снимаем стопорное кольцо.

    Снимаем шайбу и пружину.

    Снимаем сферическую шайбу…

    • …и разъединяем рычаг и корпус шаровой опоры.
    • Устанавливаем коробку передач картером сцепления на верстак.

    Головкой «на 10» отворачиваем десять гаек крепления нижней крышки коробки передач.

    Снимаем крышку…

    …и уплотнительную прокладку.

    Отверткой через отверстие механизма выбора передач сдвигаем вниз шток вилки включения I–II передач (при этом включается II передача).

    Ключом «на 13» отворачиваем гайку крепления задней крышки, расположенную внутри корпуса коробки.

    Ключом «на 13» отворачиваем пять гаек крепления задней крышки, расположенных снаружи корпуса.

    Постукиваем молотком по приливам крышки, при этом отверткой (или подходящим отрезком трубы при снятом сальнике вторичного вала) удерживаем задний подшипник на вторичном валу ваз 2121.

    Сдвигаем крышку со шпилек и снимаем, поворачивая ее по часовой стрелке (глядя со стороны хвостовика вторичного вала), чтобы исключить задевание крышки за штоки и блок шестерен V передачи и заднего хода.

    • Снимаем прокладку крышки.
    • Для замены подшипника блока шестерен V передачи и заднего хода…

    • …поддеваем ролики подшипника отверткой…
    • … и вынимаем ролики из сепаратора.

    Извлекаем сепаратор.

    Поддев крючком наружное кольцо подшипника,…

    …вынимаем его из гнезда задней крышки.

    Снимаем упорное кольцо заднего подшипника вторичного вала.

    Снимаем наружное кольцо подшипника с сепаратором и роликами.

    Снимаем внутреннее кольцо подшипника.

    Снимаем распорную втулку…

    • …и маслоотражательную шайбу.
    • Для стопорения валов от проворачивания необходимо включить две передачи. II передача была включена при снятии задней крышки. Перед тем как включить заднюю или V передачи, освобождаем вилку включения этих передач ваз 2131. Для этого…

    …ключом «на 10» отворачиваем болт крепления вилки к штоку.

    Нажав отверткой на вилку вниз, включаем заднюю передачу.

    Накидным ключом (головкой) «на 17» отворачиваем болт крепления блока шестерен V передачи и заднего хода.

    Вынимаем болт…

    • …и снимаем блок шестерен со шлицев промежуточного вала.
    • Зажимаем блок шестерен V передачи и заднего хода в тиски с накладками губок из мягкого металла.

    Двумя отвертками спрессовываем внутреннее кольцо подшипника блока шестерен…

    …и снимаем внутреннее кольцо.

    Снимаем втулку шестерни V передачи,…

    …саму шестерню с блокирующим кольцом синхронизатора,…

    …ступицу…

    • …и муфту синхронизатора.
    • Повернув вилку включения V передачи и заднего хода на штоке к вторичному валу ваз 2121,…

    …снимаем промежуточную шестерню задней передачи.

    Накидным ключом «на 13» отворачиваем два болта крепления крышки фиксаторов.

    Снимаем крышку и прокладку.

    Вынимаем пружины фиксаторов (пружина штока V передачи и заднего хода длиннее двух других и имеет темный цвет покрытия).

    Намагниченной отверткой вынимаем все три фиксатора.

    Вынимаем шток включения V передачи и заднего хода с вилкой.

    Снимаем вилку со штока.

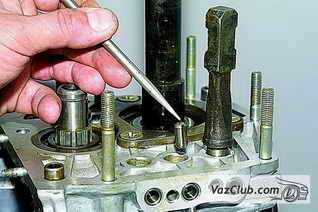

    Намагниченной отверткой вынимаем блокировочный сухарь из отверстия картера коробки передач, которое расположено между гнездами картера под штоки V передачи и заднего хода и III–IV передач.

    Снимаем со вторичного вала ведомую шестерню задней передачи.

    Из паза вала вынимаем шпонку.

    Головкой «на 10» отворачиваем болт крепления к штоку вилки включения III–IV передач.

    • Вынимаем шток.
    • В отверстие штока вставлен блокировочный сухарь,…

    …вынимаем его.

    Намагниченной отверткой вынимаем блокировочный сухарь из отверстия картера коробки передач, которое расположено между гнездами картера под штоки I–II и III и IV передач (этот сухарь заметно длиннее сухаря, расположенного между штоком включения V передачи — заднего хода и штоком включения III–IV передач).

    Головкой «на 10» отворачиваем болт крепления к штоку вилки включения I-II передач.

    Вынимаем шток.

    Ударной отверткой с крестообразным наконечником отворачиваем три винта крепления стопорной пластины промежуточного подшипника вторичного вала.

    Винты стопорятся специальными шайбами.

    Снимаем стопорную пластину.

    Накидным ключом «на 19» отворачиваем гайку крепления оси промежуточной шестерни заднего хода, удерживая ось от проворачивания ключом «на 24».

    • Вынимаем ось промежуточной шестерни заднего хода.
    • Отвернув гайки крепления картера сцепления (см. Замена сальника первичного вала),…

    …разделяем картеры сцепления и коробки передач.

    Снимаем прокладку.

    • Снимаем с первичного вала пружинную шайбу с конической поверхностью (меньшим диаметром она обращена к подшипнику).
    • Зажимаем в тиски с накладками губок из мягкого металла шлицевую часть первичного вала.

    Накидным ключом «на 19» отворачиваем болт зажимной шайбы переднего подшипника промежуточного вала.

    Снимаем зажимную шайбу подшипника.

    Двумя отвертками поддеваем за установочное кольцо передний двухрядный подшипник промежуточного вала…

    • …и снимаем подшипник.
    • При снятии подшипника его заднее внутреннее кольцо может остаться на валу.

    Двумя отвертками спрессовываем заднее внутреннее кольцо подшипника…

    …и снимаем его.

    Вынимаем упорное кольцо заднего подшипника промежуточного вала.

    Вставив отвертку между торцами подшипника и шестерни I передачи промежуточного вала, сдвигаем задний подшипник.

    Вынимаем наружное кольцо подшипника с сепаратором и роликами.

    Снимаем внутреннее кольцо подшипника с носка вала.

    Сдвинув промежуточный вал назад,…

    …вынимаем его из картера коробки передач.

    Поддев двумя отвертками за установочное кольцо задний подшипник первичного вала,…

    …вынимаем первичный вал в сборе с подшипником и блокирующим кольцом синхронизатора.

    Щипцами разжимаем стопорное кольцо…

    …и снимаем его.

    • Снимаем пружинную шайбу.
    • Опираем торец наружного кольца подшипника на губки тисков.

    Молотком с пластмассовым бойком наносим удары в торец первичного вала…

    …и спрессовываем подшипник.

    Щипцами разжимаем установочное кольцо…

    …и снимаем его.

    Сдвинув блокирующее кольцо синхронизатора, щипцами разжимаем стопорное кольцо…

    …и снимаем его.

    Снимаем блокирующее кольцо…

    • …и пружину синхронизатора.
    • Блокирующие кольца синхронизаторов других передач снимаются аналогично.

    С переднего носка вторичного вала снимаем игольчатый подшипник.

    Снимаем вилки включения I и II, III и IV передач.

    Двумя отвертками поддеваем за установочное кольцо промежуточный подшипник вторичного вала…

    …и снимаем его.

    Наклонив, извлекаем из картера коробки передач вторичный вал в сборе с шестернями, муфтами, ступицами и блокирующими кольцами синхронизаторов нива 2131.

    Снимаем с задней стороны вала втулку и шестерню I передачи в сборе с блокирующим кольцом.

    Вынимаем втулку из шестерни.

    Снимаем муфту синхронизатора включения I и II передач.

    Снимаем ступицу синхронизатора.

    Снимаем шестерню II передачи в сборе с блокирующим кольцом.

    • С переднего конца вторичного вала снимаем муфту синхронизатора III и IV передач.
    • Зажав вторичный вал в тиски с накладками губок из мягкого металла,…

    …щипцами снимаем стопорное кольцо.

    Снимаем пружинную шайбу (она установлена выпуклой стороной к переднему концу вала).

    Снимаем ступицу синхронизатора III и IV передач…

    • …и шестерню III передачи в сборе с блокирующим кольцом синхронизатора.
    • Сборку коробки передач проводим в обратной последовательности.
    • Если при снятии переднего двухрядного подшипника промежуточного вала нива 2121 его заднее внутреннее кольцо осталось на валу, то перед установкой подшипник необходимо собрать. Для этого из наружного кольца подшипника ваз 2121…

    отверткой аккуратно вынимаем сепаратор с шариками…

    …и надеваем его на внутреннее кольцо (снятое с вала).

    • Сепаратор с шариками и внутренним кольцом вставляем в наружное кольцо подшипника.
    • При сборке первичного вала…

    • …подходящим отрезком трубы напрессовываем подшипник на вал, опираясь на его внутреннее кольцо.
    • После установки в картер коробки передач вторичного и промежуточного валов запрессовываем передний и задний подшипники промежуточного вала, промежуточный подшипник вторичного вала и внутреннее кольцо подшипника блока шестерен нива 2131.
    • Наружное кольцо подшипника блока шестерен V передачи и заднего хода…

    Наружное кольцо подшипника блока шестерен V передачи и заднего хода…

    • …запрессовываем инструментальной головкой подходящего размера (отрезком трубы) в гнездо задней крышки.
    • Вставляем в наружное кольцо подшипника ваз 2131 сепаратор и ролики.
    • Для предотвращения отворачивания болта крепления блока шестерен V передачи и заднего хода наносим на резьбу болта резьбовой герметик.
    • Для удобства монтажа задней крышки устанавливаем на вторичный вал задний подшипник в сборе.
    • Все уплотнительные прокладки желательно смазать тонким слоем силиконового герметика.
    • При сборке механизма выбора передач нива 2121 наносим на шаровую опору смазку Литол-24.

    vazclub.com

    Как переключать передачи и раздатку Нива ВАЗ 21213, 21214, 2131 lada 4×4





    (см. также по этой теме Езда на автомобиле и
    Что такое полный привод, а также приёмы вождения Нивы)

    ПЕРЕКЛЮЧЕНИЯ РАЗДАТОЧНОЙ КОРОБКИ


    Рычаги раздаточной коробки и их положения

    Рычаг переключения передач в раздаточной коробке
    может занимать следующие положения:

    Н — низшая передача;

    N — нейтральное положение;

    В — высшая передача.

    Рычаг блокировки дифференциала в раздаточной коробке может занимать следующие положения:

    Р — дифференциал разблокирован;

    Б — дифференциал заблокирован.
    При переводе рычага в это положение в комбинации приборов загорается сигнализатор, предупреждающий о блокировке дифференциала.

    ПРИМЕЧАНИЕ
    Переключение передач с низшей на высшую и блокировку дифференциала можно производить в движении при выключенном сцеплении.

    Низшую передачу в раздаточной коробке рекомендуется включать после полной остановки автомобиля и с отключенным от трансмиссии двигателем.

    Для преодоления труднопроходимых участков дороги заблаговременно блокируйте дифференциал. Не блокируйте дифференциал в тот момент, когда колёса автомобиля пробуксовывают. После преодоления таких участков дифференциал разблокируйте — движение автомобиля по хорошим дорогам с блокированным дифференциалом сокращает срок службы механизмов силовой передачи, увеличивает износ шин и расход топлива, а при торможении автомобиля может привести к заносу.

    ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ КПП


    Схема переключения передач (нанесена также на рукоятке)

    Перед началом движения проверьте положение рычагов раздаточной коробки — оно должно соответствовать дорожным условиям. Движение начинайте на первой передаче и по мере роста частоты вращения коленвала своевременно переходите на высшие передачи.

    Вовремя и в соответствии с дорожной обстановкой, переходите на низшую передачу в КПП, не допуская перегрузки двигателя.

    Для движения задним ходом нажмите на рычаг переключения передач, утопив его до упора и переведите в положение, соответствующее включению задней передачи. Заднюю передачу включайте только при полностью остановленном автомобиле.




    Видео

    lada-niva.ru

    Оставить комментарий

    avatar
      Подписаться
    Уведомление о
    2019 © Все права защищены. Карта сайта
