Контактный трамблер – Чем отличается контактный трамблер бесконтактного по сути

Трамблер бесконтактной системы зажигания ваз 2101-07

Рассмотрен трамблер бесконтактной системы зажигания…

Приветствую, читатель блога RtiIvaz.ru! Для начала давайте рассмотрим трамблёр (прерыватель распределитель зажигания) старого образца, а затем трамблёр бесконтактной системы зажигания нового образца.

Контактный трамблер старого образца

Познакомимся с трамблером ст/обр поближе. Для начала снимем крышку трамблёра. Внутри находятся четыре контакта для вывода высоковольтных проводов (по количеству цилиндров двигателя) и центральный контакт, в виде «уголька», от провода с катушки зажигания.

Под центральным контактом установлена пружина и уголек должен легко опускаться и подниматься от нажатия пальцем руки. Рассматривая далее трамблёр, мы видим бегунок или как его ещё называют разносчик.

Центральный контакт «уголёк», благодаря пружине постоянно находится в контакте с пластиной бегунка. От уголька высокое напряжение от катушки зажигания через добавочный резистор в бегунке и боковой контакт, распределяется по цилиндрам двигателя, по схеме их работы.

Во всех автомобилях ваз, порядок работы цилиндров следующий 1-3-4-2. Высоковольтные провода с помощью свечных наконечников связаны со свечами зажигания, куда и передают высокое напряжение. В трамблёре центральной его частью является вал, приводящийся во вращение, через «грибок» валом приводных механизмов, в народе называемый «поросёнком» или «кабанчиком». Для передачи вращения вала на его нижней части выполнены шлицы.

Вал имеет четыре выступа в верхней его части (в виде ромба с округлёнными краями) для размыкания контактов. На центральной пластине трамблёра расположены контакты. «Минусовой» контакт через медный провод связан с корпусом трамблёра, а плюс соединён с входным болтом подачи низкого напряжения от катушки зажигания.

Нижняя часть вала, выходящая из трамблёра, имеет разную длину, что связано с разной высотой блоков цилиндров. Например, у трамблёра ваз 2101 вал короче, чем у ваз 2106. С наружной части трамблёра расположен конденсатор, запитанный параллельно контактам прерывателя и служащий для гашения искрения между ними.

Из истории автомобилей ваз

Сегодня выход конденсатора из строя крайне редкое явление и многие даже не знают о его существовании. Когда же схема питания автомобилей была с обратной полярностью, т. е. «плюс» шёл на массу, то без запасного конденсатора в дорогу не отправлялся ни один водитель. С 1961 года, по приказу Автопрома, на массу стали крепить «минус» и про конденсатор водители попросту забыли.

Вернёмся к трамблёру старого образца…

 В распределителе имеется также центробежный и вакуумный регуляторы опережение зажигания. Центробежный регулятор расположен под бегунком. Это два грузика с пружинками, которые в зависимости от оборотов двигателя, за счёт центробежной силы «разбегаются» внутри бегунка и частично доварачивают его, заставляя чуть раньше размыкаться контакты.

Вакуумный регулятор выполнен в виде вакуумной камеры сбоку трамблёра, соединённый с центральной пластиной (двигается на подшипнике), на которой расположены контакты. Вакуум, в зависимости от нагрузки двигателя, втягивает мембрану, которая с помощью тяги связана с пластиной, поворачивает её и контакты также начинают размыкаться раньше.

Слабым местом контактного трамблёра являются износ контактов и облом текстолитового наконечника контактов, благодаря которому вал трамблёра размыкает контакты. Также часто наблюдается прогар бегунка, когда ток уходит на массу. Реже выходит из строя подшипник пластины контактов, тогда проявляется неустойчивая работа двигателя.

До 1987 года пластины устанавливались на подшипник малого диаметра, а с 1987 года стали устанавливать подшипник большего диаметра.

Рассмотрим на видео бесконтактный трамблер нового образца:

Отличие распределителя нового образца, бесконтактного трамблёра от контактного, заключаются в следующем. При контактной системе зажигания высокое напряжение составляет порядка 13-18 тыс. вольт, а бесконтактная система зажигания выдаёт 35-40 тыс. вольт. Более высокое напряжение обеспечивает стабильный запуск двигателя при любой температуре, ему не так критичны «грязные» свечи и бесконтактная система зажигания более экономна.

Отсутствуют пропуски зажигания из-за состояния контактов прерывателя, так как их в этом трамблёре просто нет. Помимо этого, с бесконтактной системой зажигания возрастает мощность мотора, уменьшаются вредные выбросы в атмосферу, благодаря более высокому напряжению происходит более полное сгорания топлива. Внешне распределители похожи и снаружи отличием от контактного трамблёра является лишь штекерный вход на корпусе распределителя.

Бесконтактный распределитель специально выполнен аналогично контактному, чтобы его было легко и просто заменить на автомобиле. В бесконтактном трамблёре за подачу и прерывание высокого напряжения или искры на свечах, отвечает датчик Холла, по аналогии с переднеприводными автомобилями ваз. Для установки бесконтактного зажигания на автомобиль помимо трамблёра в наборе идёт ещё катушка зажигания, коммутатор, свечи зажигания, и клеммники с соединительными проводами.

В некоторых наборах идёт также и блок ЭПХХ (экономайзер принудительного холостого хода). Датчик Холла имеет постоянный магнит, микросхему и стальной экран с прорезями. Датчик неподвижно закреплён в трамблёре, а стальной экран с прорезями смонтирован на валу трамблёра. Когда через датчик Холла проходит прорезь стального экрана, то создаётся магнитное поле и создаётся напряжение полупроводниковой пластине.

Последовательность прорезей на стальном экране и создаёт импульсы низкого напряжения. Коммутатор в бесконтактном зажигании необходим для преобразования управляющего сигнала от датчика Холла, в импульсы высокого напряжения на катушке зажигания.

На трамблере с контактами зазор свечей между электродами составляет 0,5-0,6 мм, а с электронным зажиганием 0,7-0,8 мм.

Автолюбитель, знакомый с автоэлектрикой, без труда установит самостоятельно набор для бесконтактной системы зажигания. Те же, кто чувствует, что не справится лучше обратиться к автоэлектрикам, которые устанавливают в минимально короткие сроки.

Вкратце ознакомились с трамблерами старого (контактного) и нового (бесконтактного) образца.

На этом заканчиваю писать друзья. До свидания!

Пожалуйста, читайте далее:

Как заменить втулку задней балки

Как отрегулировать зажигание на ваз 2106 карбюратор

www.rtiivaz.ru

Распределитель зажигания (трамблер) | Система зажигания

Прерыватель-распределитель зажигания — механизм, определяющий момент формирования высоковольтных импульсов в системе зажигания и используется для распределения электрического зажигания по цилиндрам карбюраторных и ранних инжекторных бензиновых двигателей внутреннего сгорания.

Распределитель зажигания типа Р107 предназначен для прерывания тока низкого напряжения в цепи катушки зажигания, распределения импульсов тока высокого напряжения по свечам цилиндров двигателя и обеспечения требуемого момента зажигания смеси в зависимости от числа оборотов и от нагрузки двигателя.

Распределитель установлен над головкой блока цилиндров двигателя в специальной втулке и закреплен в ней болтом при помощи пластины октан-корректора.

Распределитель зажигания состоит из:

  • прерывателя тока низкого напряжения
  • распределителя тока высокого напряжения
  • центробежного и вакуумного регуляторов опережения зажигания
  • октан-корректора

Приводной вал 1 распределителя соединен с валиком масляного насоса и от него приводится во вращение.

Прерыватель распределителя состоит из стальной пластины 14 с неподвижным контактом 20, рычажка 18 прерывателя с подвижным контактом 19 и четырехгранного кулачка 4, который вращается от вала 1 распределителя и размыкает контакты гранями, набегающими на текстолитовую подушечку 21 рычажка. Поверхность кулачка смазывается пропитанным в масле фильцем 24, укрепленным на пластине прерывателя. Зазор между контактами прерывателя регулируется поворотом эксцентрика 23, установленного на пластине прерывателя. Зазор между контактами прерывателя равен 0,35—0,45 мм; усилие натяжения пружины рычажка 400—600 Г.

Параллельно контактам прерывателя включен конденсатор 22 емкостью 0,17—0,25 мкф, укрепленный на корпусе распределителя.

Рис. Распределитель зажигания:
1 — приводной вал; 2 — грузик; 3 — клемма низкого напряжения; 4 — кулачок; 5 — контактная пластина бегунка; 6 — крышка; 7 — пружина контактного уголька; 8 — контактный уголек; 9 — бегунок; 10 — защелка; 11 — пружина грузика, 12 — подшипник; 13 — пластина октан-корректора; 14 — пластина прерывателя; 15 — диафрагма; 16 — пружина; 17 — тяга; 18 — рычажок прерывателя; 19 — подвижный контакт; 20 — неподвижный контакт; 21 — текстолитовая подушечка; 22 — конденсатор; 28 — эксцентрик; 24 — фильц; 25 — масленка; 26 — регулировочные гайки

Валик распределителя вращается в двух скользящих подшипниках 12, запрессованных в хвостовике корпуса распределителя. Подшипник смазывается колпачковой масленкой 25.

Распределитель тока высокого напряжения состоит из бегунка (ротора) 9 с контактной пластиной 5 и крышки 6 с электродами, которые соединяются проводами с катушкой и свечами зажигания.

В центральный электрод крышки распределителя вмонтирован комбинированный уголек 8, состоящий из контактного уголька и сопротивления, служащего для подавления помех радиоприему.

Контактный комбинированный уголек под действием пружины 7 прижат к контактной пластине бегунка. Бегунок распределителя, вращаясь, передает ток высокого напряжения от катушки зажигания через центральный электрод крышки на боковые электроды и далее на электроды свечей в соответствии с порядком работы цилиндров двигателя.

Центробежный регулятор опережения зажигания изменяет угол опережения зажигания в зависимости от чисел оборотов коленчатого вала двигателя. На верхнем конце валика распределителя закреплена пластина с осями грузиков. Под действием центробежной силы грузики 2 расходятся и поворачивают кулачок 4. Пружины 11 удерживают грузики в исходном положении.

При увеличении числа оборотов коленчатого вала двигателя грузики поворачивают кулачок по направлению вращения, вследствие чего обеспечивается более раннее размыкание контактов прерывателя т. е, увеличение угла опережения зажигания. При уменьшении числа оборотов коленчатого вала двигателя грузики под действием пружин перемещают кулачок в обратном направлении, и угол опережения зажигания уменьшается.

Вес грузиков и усилие натяжения пружины подобраны таким образом, чтобы обеспечивалось изменение момента зажигания в зависимости от числа оборотов коленчатого вала двигателя в следующих соотношениях:

  • Число оборотов вала распределителя в минуту — Угол опережения в град
  • 500 — 5,5—8,5
  • 900 — 9—12
  • 1300 — 12,5—15,5
  • 1700 — 16—19
  • 2000 — 16—19

Вакуумный регулятор опережения зажигания изменяет угол опережения зажигания в зависимости от нагрузки двигателя. С увеличением или уменьшением нагрузки двигателя изменяется разрежение во впускной системе двигателя и соответственно в полости корпуса вакуумного регулятора, соединенной латунной трубкой со смесительной камерой карбюратора.

В корпусе вакуумного регулятора находится диафрагма 15, изготовленная из специальной ткани. Металлической тягой 17 диафрагма шарнирно соединена с пластиной прерывателя. С противоположной стороны на диафрагму нажимает спиральная пружина 16.

Когда двигатель работает с малой нагрузкой, во впускной системе создается большое разрежение, под действием которого диафрагма выгибается и тянет за собой пластину прерывателя. Пластина прерывателя поворачивается вместе с рычажком против направления вращения распределителя, и тем самым угол опережения зажигания увеличивается.

С увеличением нагрузки двигателя разрежение во впускной системе уменьшается, и пружина 16, отжимая диафрагму, поворачивает пластину прерывателя по направлению вращения распределителя. Вследствие этого угол опережения зажигания уменьшается. Усилие пружины подобрано таким образом, чтобы обеспечивалось требуемое изменение момента зажигания в зависимости от изменения нагрузки двигателя. Ниже дана характеристика вакуумного регулятора опережения зажигания:

  • Разрежение в мм рт. ст — Угол опережения зажигания в град
  • 80 — 0—2
  • 120 — 3—5,5
  • 150 — 5,5—8
  • 180 — 7—10
  • 300 — 7—10

Октан-корректор предназначен для изменения угла опережения зажигания в зависимости от октанового числа бензина. Чем выше октановое число применяемого бензина, тем больше должен быть угол опережения зажигания. Угол опережения зажигания изменяют поворотом корпуса распределителя путем вращения накатных гаек 26 (отвертывая одну и довертывая другую). При этом необходимо предварительно ослабить гайку шпильки, скрепляющей между собой пластины октан-корректора.

На неподвижной пластине октан-корректора имеются обозначения плюс, т. е. опережение зажигания, и минус — запаздывание зажигания, определяющие направления перемещений стрелки подвижной пластины. Наибольший угол опережения (или запаздывания) зажигания, обеспечиваемый ручной регулировкой с помощью октан-корректора, составляет 10° относительно начальной установки (10° до в. м. т.).

После установки требуемого угла опережения зажигания накатные гайки и гайки шпильки, скрепляющей пластины октан- корректора, должны быть плотно затянуты для предотвращения самопроизвольного нарушения установки зажигания.

Регулировка зазора между контактами прерывателя. Для обеспечения нормальной работы системы зажигания зазор между контактами прерывателя должен быть отрегулирован в пределах 0,35—0,45 мм.

Порядок регулировки зазора

Снять крышку распределителя и бегунок и, медленно проворачивая пусковой рукояткой коленчатый вал двигателя, установить кулачок 4 в положение, когда зазор между контактами прерывателя будет наибольшим, т. е. когда подушечка рычага прерывателя установится на вершине грани кулачка. После этого плоским щупом проверяют зазор между контактами. Если зазор не соответствует указанной выше величине, необходимо ослабить стопорный винт и, поворачивая эксцентрик 23, установить требуемый зазор; далее закрепить винт и снова проверить зазор. Затем нужно поставить крышку на место и закрепить ее защелками 10. После регулировки зазора между контактами прерывателя нарушается правильность установки момента зажигания. Поэтому установку зажигания надо проверить и, если требуется, уточнить.

Установка момента зажигания

Момент зажигания на двигателе необходимо устанавливать следующим образом.

Вывернуть свечу первого (считая от радиатора) цилиндра и закрыть отверстие для свечи в головке блока пробкой из смятой бумаги. Далее следует открыть крышку смотрового окна на картере сцепления и медленно вращать коленчатый вал двигателя пусковой рукояткой до начала такта сжатия в первом цилиндре, которое определяют по выталкиванию бумажной пробки, закрывающей отверстие для свечи. Продолжая вращать коленчатый вал двигателя, установить поршень первого цилиндра в положение, соответствующее моменту проскакивания искры на электродах свечи (10° до в. м. т.), при котором метка МЗ на маховике (запрессованный в обод шарик) совпадает с острием штифта, закрепленного в смотровом окне картера сцепления. В этом положении коленчатого вала ослабить гайку шпильки, скрепляющей пластины октан-корректора, и установить октан-корректор в среднее положение, совместив стрелку подвижной пластины с нулевой отметкой шкалы октан-корректора. Затем гайку шпильки, скрепляющей пластины октан-корректора, плотно затянуть.

После того как двигатель и распределитель зажигания подготовлены, снимают крышку распределителя и присоединяют проверенную заранее контрольную лампу напряжением 12 е с патроном (например, переносную, прилагаемую к автомобилю) концом одного провода к клемме 3, соединенной с рычажком прерывателя, а концом другого провода — к массе. Далее, ослабив болт крепления неподвижной пластины к двигателю и включив зажигание, поворачивают корпус распределителя против часовой стрелки до замыкания контактов прерывателя, нажимают пальцем на бегунок 9 в направлении часовой стрелки (для устранения зазоров в механизме привода) и в направлении по часовой стрелке медленно поворачивают корпус распределителя до тех пор, пока не загорится контрольная лампочка.

Для проверки точности установки контактов прерывателя на размыкание нужно снять бегунок и провернуть кулачок 4 по часовой стрелке, одновременно слегка прижимая пальцем рычажок 18. При этом контрольная лампочка должна погаснуть или должно уменьшиться свечение нити. Если проверка показывает, что установка момента зажигания сделана правильно, то, не меняя положения корпуса распределителя, надо затянуть болт крепления пластины распределителя к двигателю.

Затем следует поставить на место и закрепить защелками крышку распределителя, ввернуть на место свечу первого цилиндра и вставить наконечник ее провода в гнездо клеммы крышки, расположенное над клеммой корпуса распределителя. Провода остальных свечей присоединить к распределителю в соответствии с порядком работы цилиндров (1—3—4—2), учитывая, что бегунок вращается против часовой стрелки. После этого закрыть крышку смотрового окна на картере сцепления.

Если вследствие какой-нибудь причины после установки коленчатого вала двигателя в положение, соответствующее концу такта сжатия в первом цилиндре (по метке МЗ на маховике), распределитель зажигания будет снят, то при обратной его установке нужно обеспечить правильное положение валика кулачка 4. Для этого перед установкой распределителя на двигатель надевают на кулачок бегунок и поворачивают валик так, чтобы контактная пластина бегунка была обращена точно по направлению и в сторону клеммы, служащей для присоединения провода низкого напряжения. Не меняя положения валика, вставляют распределитель в его гнездо на головке блока цилиндров и закрепляют болтом.

После установки распределителя на двигатель важно не забыть присоединить трубопровод к штуцеру камеры вакуумного регулятора. Следует иметь в виду, что установка зажигания по метке МЗ на маховике при среднем положении октан-корректора обеспечивает наивыгоднейшие мощностные и экономические показатели двигателя лишь при условии, что для его питания применяется бензин А-76.

При применении для двигателя бензина с октановым числом ниже 76, но не ниже 72, окончательно корректировать установку зажигания нужно на ходу автомобиля после предварительного прогрева двигателя до нормальной эксплуатационной температуры.

Наиболее выгодным опережением зажигания будет такое, при котором во время резкого разгона полностью нагруженного автомобиля на горизонтальной дороге с начальной скорости 30—40 км/ч на прямой передаче будут едва прослушиваться единичные детонационные стуки в цилиндрах двигателя. Если при интенсивном разгоне автомобиля стуки отсутствуют, это значит, что зажигание установлено поздно; наоборот, появление ряда последовательных отчетливых стуков свидетельствует о слишком раннем зажигании.

При необходимости некоторого корректирования установки момента зажигания используют октан-корректор. Момент зажигания необходимо устанавливать с особой тщательностью, так как даже при небольших отклонениях в установке зажигания уменьшается мощность двигателя и значительно увеличивается расход бензина.

ustroistvo-avtomobilya.ru

Контактное зажигание на классике ВАЗ, ГАЗ, УАЗ

Комфортное движение на автомобиле, умеренный расход топлива, легкий пуск двигателя, всё это обеспечивает хорошо отрегулированное зажигание. Система зажигания на карбюраторных машинах бывает двух видов: контактная и без контактная. В первом случае подача тока на катушку зажигания регулируется контактами, установленными в трамблёре, во втором случае, в трамблёре установлен датчик Холла, реагирующий на магнитные импульсы, которые в виде управляющего сигнала, подаёт на коммутатор. В данной статье, я рассмотрю принцип работы контактного зажигания на классике.

Схема контактного зажигания класики

  1. Аккумулятор
  2. Генератор
  3. Выключатель зажигания
  4. Катушка зажигания
  5. Распределитель зажигания
  6. Свечи зажигания

Зажигание на автомобилях ВАЗ, ГАЗ, УАЗ, может быть контактным и бесконтактным. На машинах установлен четырёх тактовый двигатель внутреннего сгорания, предназначение системы зажигания в том, что бы в определенный момент такта сжатия на свечу нужного цилиндра подавался высоковольтный электрический разряд для воспламенения рабочей смеси. Зажигание на классике, как и на другом автомобиле работает по одному принципу: идёт формирование управляющего импульса для катушки зажигания, которая в свою очередь передаёт высоковольтный разряд в трамблёр, где дальше идёт уже его распределение по свечам зажигания.

Схема электрооборудования зажигания на классике показана на рисунке. Цепь зажигания, представляет собой систему из аккумуляторной батареи (7), замка зажигания (2), катушки зажигания (6), трамблёра (3). Как устанавливать зажигание можете узнать из статьи — установка зажигания.

Данная цепь не защищена предохранителем. Вообще в машине только две цепи не защищены предохранителями — это система пуска и система зажигания, хотя систему пуска можно условно считать незащищённой, как правило для пуска стартера устанавливают реле, контакты включения которого питаются через защищённую цепь. Все остальные цепи: освещение автомобиля, отопителя, дворников, защищены предохранителями.

Среднее электропотребление этой цепи составляет 5-10А основной источник расхода электроэнергии, катушка зажигания. Элементы, показанные на рисунке:

  1. Генератор
  2. Выключатель зажигания
  3. Трамблёр
  4. Контакты трамблёра
  5. Свечи
  6. Катушка зажигания
  7. Аккумуляторная батарея

На схеме не был представлен конденсатор, который располагается на трамблёре, в системе зажигания он играет не мало важную роль, а порою может создавать проблемы, когда осуществляешь проверку зажигания, смотришь подачу искры на трамблёр, выход искры на свечи вроде прекрасно идет, искра яркая, устойчивая, а машина всё равно работает с перебоями, рвётся, дёргается. Это как раз таки возможное проявление плохого конденсатора, который высох и его нужно просто заменить. Без нагрузки смотря на искру, она будет яркая и хорошая, а в двигателе под нагрузкой….

Кстати, неустойчивая работа автомобиля, при наличии хорошей искры на свечах может быть вызвана ещё одной коварной причиной. которую нужно просто знать — в трамблёре контакты крепятся к пластине железной, но так же имеется дополнительный проводок массы, который прикручивается к болту крепления пластины, на которую установлены контакты. Она представляет собой плетёный провод, который бывает расплетается или рвётся, вызывая искрение внутри трамблёра. Имейте ввиду такую возможность.

Таким образом контактное  зажигание, представляет собой цепь, включаемую замком зажигания (выключатель зажигания), которая подаёт постоянное напряжение (+) на вывод (+Б) катушки зажигания. Вращение коленвала, приводит во вращение подвижной части трамблёра, на которой установлены кулачки в виде четырёхугольника, которые при вращении периодически разжимают контакты и тем самым регулируют прохождение через них минуса (-) от массы кузова к катушке зажигания. Эти импульсы преобразуются катушкой зажигания в высоковольтные импульсы, передаваемые на трамблёр, для распределения по свечам. Порядок распределения на классике принят 1-3-4-2, что означает что сперва происходит воспламенение рабочей смеси в первом цилиндре, затем в третьем, потом в четвёртом и в заключении цикла во втором.

ladarus.ru

устройство, принцип действия и его замена

Владельцы бензиновых автомобилей знают, что в составе их машины есть такая важная деталь как трамблер.

Что это за деталь?

Трамблер это часть двигателя машины, работающего на таком топливе как бензин. Речь идет о моторе внутреннего сгорания, а не каком–то ином. Так вот именно трамблер отвечает за своевременное предоставление электроимпульса на свечки зажигания, в результате чего обеспечивается разряд последних и дальнейшее возгорание топлива в камере где непосредственно располагаются поршни.

Другими словами, трамблер – это распределитель зажигания в авто. Который отвечает за получение искры в нужный момент. Стоит сказать, что такая деталь имеется почти на всех авто ДВС. Единственно что располагаться последний может не одинаково и его функционал может немного отличаться один от другого.

Также нельзя не учитывать того, что в дизельных двигателях автомобилей система зажигания отсутствует, равно как и в инжекторных авто прерыватель не предусмотрен.Для большего представления стоит понимать устройство и принцип работы трамблера, с чем мы сейчас и попробуем подойти к этому вопросу детальнее.

Место расположения

Где находится трамблер? Итак, мы с вами выяснили, что трамблер- важная деталь карбюраторного двигателя, расположенная поблизости с самим мотором и свечами зажигания. В разных автомобилях место расположения трамблера может меняться. В одних авто его расположение одно в других другое, все зависит от марки авто и ее комплектации.

Устройство распределителя зажигания

Устройство трамблера бесконтактного типа, включает в себя набор определенных элементов:

1. Ротор или так называемый привод распределителя. Который чаще представлен шлицевым валом, входящим в сцепление с распредваловой шестерней либо промвалом. Различие зависит от устройства мотора.

2. Катушка зажигания, у которой обеспечена двойная заводская обмотка.

3. Не обошлось тут и без прерывателя в нем есть кулачковая, а также центробежная муфта также контактная группа.

4. Бегунок, который крепится непосредственно к валу сцепления и крутится при работе вместе с ним. Тут есть и крышка трамблера. Именно от нее дальше идут высоковольтные проводки на все свечи.

5. Регулятор опережения вакуумного типа самого зажигания. В его схему включен и конденсатор. Он функционирует как «громоотвод», так как именно он забирает на себя немного заряда, охраняя группу контактов от расплавления под действием высокого напряжения.

6. От разновидности трамблера, в нижней части конструкции может быть установлен еще и октановый корректор, контролирующий скорость оборотов,зависящий от марки бензина. Вы же слышали такое понятие как октановое число? Это оно и есть, только в классических версиях его коррекция выполняется собственными руками.

В чем состоит принцип действия?

Как функционирует автомобильный трамблер? Все банально и просто. При повороте ключа в машине, осуществляется замыкание электроцепи с дальнейшей подачей напруги от аккумулятора непосредственно на стартер. После чего такая деталь стартера как бендикс обеспечивает зацепку с маховиком коленвала, а оттуда подача продолжается на шестерню привода валика распределения зажигания.

На катушке появляется низковольтный ток в процессе замыкания цепи. Тут-то контакты прерывателя разводятся и уже высоковольтное напряжение скапливается на второй цепи той же катушки. Дальше полученный ток идет на крышку за счет имеющегося в нижней части детали графитового контакта либо щетки.

При этом, бегунок все время контактирует с центральным электродом и при вращении раздает часть напряжения попеременным образом на контакт каждой из свечей. Другими словами происходит деление напряжения поровну на все четыре свечи. Вот так происходит общий принцип работы трамблера.

Тонкости работы

Помимо прочего стоит знать и важные тонкости в работе, которую обеспечивает в том числе и трамблер.
Так к примеру очень важно учитывать тот факт, что вакуумный регулятор неразрывно связан с впускным коллектором и трубкой, так называемым задросельным пространством.

Это означает, что он чувствителен к режиму подачи воздуха в мотор и меняет угол опережения самого зажигания. Подача искры в цилиндр происходит немного раньше с опережением. Детонирование в этом случае случится в момент впрыска бензина в камеру сгорания, толкая тем самым поршень вниз. Конечно же и показатели узск будут меняться.

Датчик холла

Как вы уже наверняка поняли от вращения деталей собственно и начинается износ последних и появляются неисправности. А вот инжекторный мотор или даже самые современные карбюраторные движки не имеют бегунка, вместо него применяется датчик холла. Тут и устройство немного другое и процесс раздачи выполняется за счет возникающего магнитного поля.

Безусловно такая система считается более качественной, да и места под любимым капотом будет меньше. В самых современных авто с инжектором и имеющимся распределенным впрыском, применяется уже система зажигания более современная электронного бесконтактного типа.

Отличительной чертой такого устройства является то, что за всеми режимами работы смотрят разные датчики. Именно от них все сигналы поступают на электронный блочок управления, а уже после такое же действие команд идет на коммутаторы системы зажигания.

Важно

Распределитель зажигания – это несложный и вполне разборной вручную узел. Его всегда беспрепятственно можно отсоединить, вынуть из своей машины, разобрать на части и найти причину и устранить ее путем замены неисправной детали.

Самые распространенные проблемы

О том, что в трамблере что-то работает не так, можно определить по определенным признакам. Так к примеру при наличие искры на центральном проводе, и отсутствии последней на проводах свечей можно говорить о бреши в целостности бегунка. В этом случае вы заметите:

1. Что авто дергается в момент движения.

2. Что функционал движка на холостом ходу очень нестабилен.

3. Что моторчик вовсе не заводится.

4. Что слышен отчетливый стук пальцев поршней в момент набора скорости;

5. Что набор скорости стал меньше;

6. Что расходование бензина стало больше.

Причины неисправной работы

Трамблерчик может отказать в работе по следующим распространенным причинам: прогорел бегунок, застопорился поршень, случился пробой крышки либо замкнуло контакты под крышкой, датчик сломан, неисправны подшипники вала и так далее.

Чаще всего при таких неприятных моментах потребуется замена. Но есть и приятный момент, чаще замена нужна не всему трамблеру в целом, а лишь вышедшей детали из строя. А это безусловно намного дешевле обойдется по сумме оплаты мастеру.

Как видите причин может быть очень много. Но в любом случае такое происходит часто от того, что владелец авто очень мало уделяет внимание своему железному коню.

Загрязнение обычно наступает через каждые 10 тысяч километров. Поэтому проверки нужны именно на указанном прокатанном километре.

Даже непосвященному в тонкости функционала авто владельцу можно визуально оценить состояние бегунка, контактов и крыши и судить о работе трамблера в целом. А как же быть с датчиком холла?

В моделях бесконтактного принципа работы часто летят датчики индуктивный и холла. Для диагностики систем зажигания и самого трамблера, стоит проследить искру на вывернутой заранее свече, запустив при этом предварительно двигатель. В гаражных условиях также можно устроить проверку. Для этого понадобятся измерительные приборы или же обычные индикаторы.

К выходящим их рабочего строя запчастям также можно отнести и конденсатор трамблера. Он помогает увеличению напряжения на свечи в момент запуска движка. Проверить его легко можно, если отсоединить и дотронутся к «массе». Когда вы услышите явный треск и падает напряжение – конденсатор живой, если же этого не происходит деталь придется отправить на замену.

Замена

Как можно заменить трамблер своего автомобиля самостоятельно и возможно ли это? Да, это действительно можно сделать даже в условиях гаража. Чтобы осуществить демонтаж такой детали, потребуется снять минусовую клемму с АКБ. Теперь нужно полностью убрать высоковольтные проводки, ведущие к крышке, отключить от вакуумного корректора шланг. Затем снять кронштейн, аккуратно поддерживая все провода.

Заметьте что установка нового трамблерчика осуществляется в определенном положении. Так например в вазовской девятке, она возможна лишь в одном роторном положении, что безусловно существенно облегчает весь процесс. И никакие пометки не нужны, это банальный миф, который придумывают себе владельцы машин.

Другими словами установка заключается всего лишь в помещении новой детали на законное штатное место. Конечно же все гаечки нужно хорошенько подтянуть, чтобы обеспечить должную фиксацию к движку. Вот и вся замена.

Вложиться или продешевить?

На сегодня существующие системы применяемые для воспламенения топлива хороши далеко не все и не всегда. Практически у всех них есть собственные плюсы и недостатки. Но создавать особо сложную систему в собственном авто очень дорого. Намного доступнее будет использование более простых и дешевых систем.

Таким образом, получается что прямой необходимости помещать в свое недорогое авто крутую дорогую систему зажигания вовсе нет. Почему? Да потому что так вы поднимете саму стоимость машины, но отнюдь не само качество зажигания. Поэтому если родное зажигание и трамблер, в том числе не подводят вас при езде на автомобиле, зачем что-то менять.

Вот теперь вы знаете об этом автомобильном элементе все самое главное и важное, надеемся что данная информация поможет вам в общении с вашим железным другом.

Поделитесь информацией с друзьями:



shokavto.ru

Трамблер описание,неисправности,принцип работы,устройство,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ

Трамблер — это устройство, отвечающее за образование искры в нужный момент. Деталь устанавливается на двигателях внутреннего сгорания. Когда поршень находится в верхней точке, происходит воспламенение.

Трамблер — это прерыватель-распределитель. Без него невозможна работа ни одного бензинового двигателя внутреннего сгорания. Вы можете найти это устройство на таких автомобилях, как:

  • ВАЗ 2109,
  • ВАЗ 2107,
  • ВАЗ 2106,
  • ВАЗ 2108.

Без трамблера было бы невозможным своевременное образование искры в цилиндрах двигателя.

ПРЕДНАЗНАЧЕНИЕ УСТРОЙСТВА



Одной и самых важных подсистем бензинового двигателя является система зажигания. Дело в том, что нормальная работа мотора возможна только в том случае, когда сгорание топливно-воздушной смеси происходит своевременно. В противном случае нарушается весь алгоритм работы.

В процессе работы устройства генерируется напряжение. Оно подаётся на свечи. Именно на них формируется нужная для воспламенения смеси искра. Как результат двигатель начинает работать, и машина движется в нужном направлении.

Чтобы все описанные выше процессы стали реальностью необходим трамблер. В данной системе он выполняет следующие функции:

  1. Выступает инициатором искрообразования. Это происходит за счёт размыкания контактов.
  2. Устройство направляет сформированное напряжение на нужную свечу.
  3. Трамблер при необходимости может изменять момент искрообразования. Данный параметр определяется режимом движения, который выбрал водитель. Также многое зависит от качества и сорта топлива.
  4. Устройство способно накапливать энергию в бобине.

Как видите, деталь выполняет немало функций. Неудивительно, что без её нормальной работы невозможно функционирование двигателя.

Конструкция трамблера

Схема трамблера предполагает наличие таких элементов, как:

  • прерыватель тока с низким напряжением;
  • распределитель тока с высоким напряжением;
  • центробежный регулятор опережения зажигания;
  • вакуумный регулятор опережения зажигания.

Схема трамблера построена для того, чтобы в определенный момент прерыватель размыкал первичную цепь зажигания, в результате чего создается ток высокого напряжения во вторичной обмотке катушки зажигания. Через распределитель, этот ток передается на свечи в определенных цилиндрах. Регуляторы автоматически корректируют момент опережения зажигания, который зависит от текущего режима работы мотора.



Устройство трамблера

Прерыватель трамблера является электромеханической деталью и состоит из следующих частей:

  • вал;
  • подвижная контактная пластина;
  • подвижная контактная пластина;
  • конденсатор;
  • корпус.

Вал прерывателя состоит из двух основных частей. На одной из них в зависимости от типа прерывателя устанавливаются кулачки, по числу равные количеству цилиндров в двигателе. Такое устройство трамблера не является слишком надежным, поскольку большое количество контактов, а также наличие подвижных частей приводят к регулярным проблемам с данным узлом.

Устройство трамблера, а также его применение в целом, являются устаревшими с точки зрения современного электрооборудования, однако в нашей стране карбюраторных двигателей все еще очень много, поэтому проблема работоспособности данного узла на данный момент актуальна.

Что касается того, где находится трамблер в автомобиле, то чаще всего его можно найти под капотом рядом с двигателем, возле ГБЦ или на ней. Хотя точная локализация узла зависит исключительно от модели машины.

Принцип работы трамблера

Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.

Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.

Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.

Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)

УЗСК
Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.

В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.



У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.

УОЗ
Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.

Оно постоянно меняется, и его величина полностью зависит от работы мотора в конкретных условиях, т.е. от нагрузки, скорости авто, качества и типа используемого топлива. Для обеспечения оптимального сгорания ТВС, трамблер содержит центробежный регулятор, а также связан с вакуумным регулятором.

ПОДРОБНО О САМЫХ ВАЖНЫХ ЭЛЕМЕНТАХ УСТРОЙСТВА ТРАМБЛЕРА

ВАКУУМНЫЙ РЕГУЛЯТОР

Именно это устройство способно изменять при необходимости УОЗ. Как только меняется нагрузка мотора, соответствующие коррективы вносятся в работу детали устройства трамблера.

Важно!Нагрузка определяется при помощи дроссельной заслонки.

Вакуумный регулятор трамблера представляет собой замкнутую полость. Для обеспечения лучших эксплуатационных качеств конструкция разделяется диафрагмой. Одна полость идёт напрямую к карбюратору.

Когда происходит разряжение — начинает двигаться диафрагма. Как результат давление оказывается на подвижной диск и кулачок прерывателя. Время срабатывания последнего корректируется в зависимости от текущей ситуации.

Внимание!Трамблер меняет момент искрообразования, тем самым влияет на эксплуатационные характеристики мотора.

ОКТАН-КОРРЕКТОР



Это очень важный элемент в устройстве трамблера. Без него вся система не могла бы нормально функционировать. Агрегат меняет УОЗ в зависимости от топлива, которое используется в данный момент.

По своей конструкции данный элемент трамблера напоминает две пластинки со стрелкой. Такая же стрелка устанавливается на двигатель. На ней есть специальные чёрточки, посредством которых корректируется угол зажигания. Без этой детали практически невозможно обойтись, когда заправляются разные сорта бензина.

БЕСКОНТАКТНЫЕ СИСТЕМЫ

Технологии не стоят на месте. Каждый год автомобильный мир сотрясают новые инновации. Именно такой в своё время стала инновация, дополнившая конструкцию трамблера коммутаторами.

Внимание!В коммутаторах сигнал подаётся на управляющий электронный модуль, а не на катушку.

Второе название бесконтактных систем в устройстве трамблера — датчики Холла. Простая конструкция этих устройств обеспечивает бесперебойную подачу сигнала. Сами датчики работает за счёт изменения в магнитном поле.

Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

  1. автомобиль периодически дергается при движении;
  2. нестабильная работа мотора на холостом ходу;
  3. мотор совсем не заводится;
  4. слышен стук пальцев поршней в процессе набора скорости;
  5. снизилась динамика набора скорости;
  6. увеличился расход топлива.

В большинстве случаев причинами поломки трамблера становятся:

Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

  1. прогорание бегунка;
  2. окисление или замыкание контактов под крышкой;
  3. пробой крышки трамблера;
  4. поломка одного из датчиков;
  5. проблемы с подшипником вала и другие неполадки.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Зачастую проблемы в работе контактного трамблера появляются через изменения зазоров в контактах или их загрязнение, поэтому надо проверять через 10 тыс. км.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

Устройство и принцип работы прерывателя распределителя или трамблера — видео



seite1.ru

Контактные системы зажигания, работа, схемы

Если вы найдете ошибку в тексте, выделите её мышью и нажмите Ctrl+Enter. Спасибо.

Контактная система зажигания выделяется наличием в составе распределителя, от которого производится подача напряжения к свечам зажигания двигателя.

В чем особенности этой системы? Где она применяется, и как работает? Из каких элементов состоит, и с какими поломками может столкнуться автовладелец в процессе пользования транспортным средством? Рассмотрим эти моменты подробнее.

Где используется?

Прошлые и настоящие владельцы ВАЗ «классики», разбирающиеся в конструкции таких автомобилей, прекрасно знают слабые места и принципы функционирования схемы зажигания контактного типа.

Ее особенность заключается в распределении напряжения к камерам сгорания двигателя через контактные соединения (отсюда и название).

Современные автомобили оборудуются более современным (электронным) зажиганием, которое управляется микропроцессором.

К основным системам, работающим на контактном принципе, стоит отнести:

  • КС3 (KSZ) — наиболее распространенный тип схемы, в структуре которой имеется распределитель, катушка и прерыватель.
  • КТС3 (HKZ-2, JFU4, HKZk) — система зажигания с контактным датчиком и предварительным накоплением энергии.
  • KTC3 (TSZi) — еще один тип системы, работающей на контактном принципе. В ее составе присутствуют транзистор и контакты, а также индукционный накопитель энергии.

Общий принцип работы

Наличие контактной системы зажигания в автомобиле подразумевает, что зажигание горючего в цилиндрах осуществляется по факту появления искры от свечи зажигания.

При этом сама искра возникает при поступлении импульса высокого напряжения от катушки зажигания.

Ключевую функцию выполняет катушка зажигания, которая по принципу работы напоминает трансформатор.

Она состоит из двух обмоток (первичной и вторичной), намотанных на сердечник из металла.

Сначала напряжение подводится к первичной обмотке, после чего в катушке создается ток.

Как только происходит кратковременный разрыв первичной цепи, магнитное поле нивелируется, но во вторичной обмотке возникает высокое напряжение (около 25000 Вольт).

В этот момент на первичной обмотке также присутствует напряжение, равное 300 Вольтам.

Причина его появления — токи самоиндукции. Именно из-за появления этого тока возникает обгорание и искрение контактов прерывателя.

Из сказанного выше можно сделать вывод, что вторичное напряжение напрямую зависит от следующих аспектов:

  • Магнитного поля;
  • Уровня интенсивности падения тока в первичной обмотке.

Для роста вторичного напряжения и снижения риска обгорания контактной группы, в цепочку включается конденсатор (устанавливается параллельно). Даже при незначительном размыкании конденсатор заряжается.

Принципиальная схема контактной системы зажигания показана ниже.

Разряд емкости происходит через первичную обмотку, посредством формирования импульсного тока обратного напряжения. Благодаря этой особенности, магнитное поле исчезает, а вторичное напряжение растет.

Оптимальная емкость конденсатора для контактной системы зажигания составляет 0,17-0,35 мкФ. Для примера, в «Жигулях» отечественного производства установлен конденсатор, имеющий емкость в 0,2-0,25 мкФ (при частоте от 50 до 1000 Гц).

Если система зажигания автомобиля работает без сбоев, вторичное напряжение должно постоянно расти. Оно зависит от двух основных параметров — размера зазора между свечными электродами, а также давления в цилиндрах машины.

Для контактной системы зажигания этот параметр (вторичное напряжение) должен находиться на уровне 8-12 Вольт.

Чтобы система работала без сбоев, в момент прерывания упомянутый показатель вырастает до 16-25 кВ. Наличие подобного запаса позволяет избежать неблагоприятных последствий от тех или иных колебаний в системе зажигания.

К упомянутым выше проблемам можно отнести корректировки состава горючей смеси или изменение расстояния между электродами свечи.

К примеру, снижение уровня кислорода в топливно-горючей смеси приводит к росту напряжения до 20 кВ.

Несмотря на ряд проведенных мероприятий, полностью избежать подгорания контактной группы создателям контактной системы зажигания не удалось. Оптимальным способом снижения этого эффекта является четкое выдерживание зазора на минимальном уровне (0,3-0,4 мм).

В качестве примера можно привести отечественные машины ВАЗ, в которых величина зазора в прерывателе равна 0,35-0,45 мм, что соответствует углу в 52-58 градусов Цельсия (при условии, что контактная группа находится в замкнутом состоянии).

В случае изменения этого угла корректируется и напряжение во вторичной обмотке. В итоге искры появляются не только на контактах, но и на бегунках. По этой причине уменьшается качество искры, и мотор теряет мощность.

Отдельного внимания заслуживает надежность контактной системы зажигания, которая зависит от целого ряда факторов:

  • Формы, энергии и времени появления искры;
  • Количества искр на определенной площади;
  • Вторичного напряжения (одна из наиболее важных характеристик). Чем больше этот параметр, тем меньше зависимость системы от состава горючей смеси и уровня чистоты электродов.

Устройство

Не секрет, что контактная система зажигания состоит из множества различных элементов:

  • АКБ;
  • Механический прерыватель и распределитель. Первый дает ток низкого, а второй — высокого напряжения;
  • Замок, катушка и свечи зажигания;
  • Регуляторы опережения зажигания представлены двумя видами — центробежным и вакуумным;
  • Высоковольтные провода.

Рассмотрим основные элементы подробно:

  • Прерыватель — узел, который обеспечивает кратковременное разделение цепочки тока в обмотке низкого напряжения. В момент разрыва во вторичной цепи формируется высокое напряжение.
  • Конденсатор — деталь, целью которой является предотвращение подгорания контактов в цепи прерывателя. Монтаж емкости производится параллельно контактной группе, что позволяет поглощать изделию больший объем энергии. К дополнительной функции конденсатора стоит отнести повышение напряжения на вторичной обмотке.
  • Распределитель — элемент контактной системы зажигания, который обеспечивает раздачу потенциала напряжения на каждую из свечей цилиндров. Конструктивно устройство состоит из крышки и ротора. В верхней части расположены контакты, а потенциал от катушки направляется на центральный контакт, а через боковые контакты к свечам.
  • Катушка зажигания — устройство, которое преобразует напряжение (из низкого в высокое). Находится деталь в моторном отсеке, как и большая часть элементов контактной системы зажигания. Конструктивно в изделии предусмотрено две обмотки. Одна — низкого, а другая — высокого напряжения.
  • Трамблер — представляет собой устройство, в котором вместе находятся прерыватель и распределитель, функционирующие от коленчатого вала мотора.
  • Центробежный регулятор — узел, который обеспечивает изменение угла опережения зажигания. Этот параметр представляет собой угол поворота коленвала, в момент достижения которого на свечи подается напряжение. Чтобы гарантировать полное сгорание горючей смеси, рассматриваемый угол устанавливается с опережением.

Конструктивно регулятор — пара грузиков, которые действуют на пластинку с размещенными на ней кулачками прерывателя. Здесь стоит отметить, что пластинка свободно перемещается, но угол опережения ставится за счет позиции трамблера мотора.

  • Регулятор вакуумного типа — устройство, которое обеспечивает изменение угла опережения на фоне корректировки уровня нагрузки на мотор (меняется при нажатии на педаль газа). Регулятор объединяется с полостью дроссельного узла и корректирует угол с учетом уровня разрежения.
  • Свечи зажигания — стандартные элементы запала, которые преобразуют энергию в искру, необходимую для поджигания топливной смеси в цилиндрах мотора. В момент передачи импульса на свечи формируется искра, зажигающая горючую смесь.
  • Высоковольтные провода (бронепровода) — неизменный элемент контактной системы зажигания, с помощью которых высокое напряжение передается по пути «катушка — распределитель — свечи зажигания». Конструктивно изделие представляет собой гибкий проводник большого сечения с одной жилой из меди и многослойной изоляцией.

Принцип действия

Для полноценного обслуживания контактной системы зажигания важно понимать ее принцип действия, а также особенности взаимодействия различных элементов.

Пока контур прерывателя замкнут, ток проходит только по первичной обмотке.

Как только происходит разъединение цепи с помощью прерывающего устройства, во второй обмотке формируется высокое напряжение.

В этот же момент созданный импульс направляется по бронепроводам к крышке распределительного устройства, а дальше — к свечам зажигания. При этом распределение производится под определенным углом опережения.

Обороты коленчатого и распределительного валов находятся в полном взаимодействии. Это значит, что при росте оборотов первого, частота вращения второго также возрастает.

Здесь в работу вступает регулятор центробежного типа, грузики которого расходятся и передвигают передвижную пластинку с кулачками.

Немногим раньше производится разъединение цепочки прерывателя, а угол опережения растет.

В случае снижения оборотов коленвала происходит обратный процесс — снижение угла опережения.

Схема работы показана ниже.

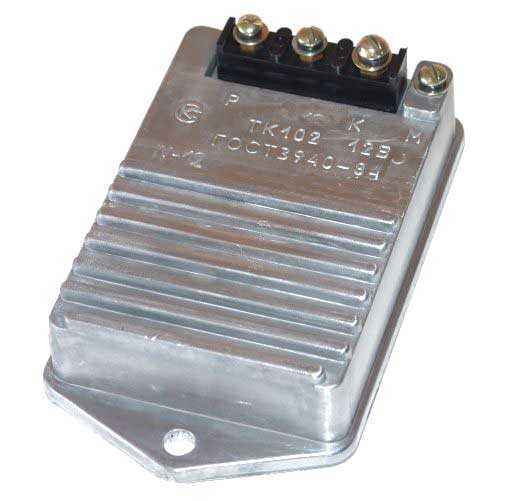

Контактно-транзисторная система зажигания

С целью оптимизации схемы разработчики добавили в конструкцию транзисторный коммутатор, который устанавливается в первичной обмотке. Его управление производится с помощью контактов прерывателя.

Принципиальная схема показана ниже.

Особенность системы в том, что применение дополнительного устройства позволило снизить ток в цепи и продлить ресурс контактной группы прерывателя (она стала меньше подгорать).

Контактно-транзисторная схема, благодаря незначительным изменениям, получила лучшие характеристики, если сравнивать ее с классическим вариантом зажигания. Из-за применения транзистора в системе был добавлен новый узел — коммутатор.

Преимущество транзистора в этой схеме в том, что даже небольшого тока, направленного на управление (в базу), достаточно для контроля тока большей величины.

Как уже отмечалось, новая система контактно-транзисторного типа имеет небольшие отличия от прежней версии системы. Ее особенность заключается в особых характеристиках, которыми не может похвастаться стандартная контактная схема.

Главное отличие заключается в том, что прерыватель взаимодействует напрямую с транзистором, а не с «бобиной». В остальном работа контактно-транзитной системы аналогична.

Как только происходит прерывание тока в первичной обмотке, во второй цепи возникает импульс высокого напряжения.

Если не обращать внимания на конструктивные особенности и принципы подключения коммутатора, можно выделить одно главное преимущество — возможность повышения первичного тока, благодаря применению транзистора.

При этом удается решить ряд задач:

  • Увеличить зазор между свечными электродами;
  • Поднять вторичное напряжение;
  • Устранить проблемы с пуском при низкой температуре;
  • Оптимизировать процесс образования искры;
  • Поднять число оборотов и мощность мотора.

Еще одна особенность контактно-транзисторной схемы заключается в необходимости использования катушки с отдельной первичной и вторичной обмоткой.

Рассмотренные изменения схемы позволили снизить нагрузку на контактную группу прерывателя и уменьшить проходящий через нее ток. В итоге контакты служат дольше, а надежность системы возрастает.

Несмотря на рассмотренные плюсы, нельзя не отметить и ряд минусов контактно-транзисторной системы, которые связаны с работой прерывателя.

Так, в схеме формируется искра в момент, когда происходит разрывание тока в «бобине». Ток, который поступает в транзистор, имеет достаточную величину для влияния на работу детали.

Кроме того, уменьшение тока на контактной группе прерывателя негативно сказывается на определенных характеристиках системы.

Неисправности и их причины

От эффективности работы контактной системы зажигания зависит стабильность пуска автомобиля. Вот почему автовладелец должен знать, какие бывают неисправности, и чем они вызваны.

К основным поломкам можно отнести:

Мощность мотора падает или возникают перебои в его работе.

Причин может быть несколько:

  • Нарушение целостности крышки распределителя;
  • Повреждение ротора;
  • Выход из строя свечи зажигания или нарушение зазора между электродами;
  • Ошибочно выставленный угол зажигания.

Для устранения поломки можно сделать следующее — отрегулировать угол опережения, поменять вышедшие из строя элементы или выставить необходимые зазоры в прерывателе и электродах свечей.

На свечах отсутствует искра.

Подобная неисправность может быть вызвана:

  • Обгоранием контактов прерывателя и отсутствием необходимого зазора;
  • Плохим контактом или обрывом проводов во вторичной цепи;
  • Выходом из строя конденсатора, ротора, катушки зажигания, бронепроводов или свечей.

Для устранения неисправности требуется отрегулировать зазор контактов прерывателя, поменять неисправные элементы и (или) проверить исправность цепей обеих обмоток (высшей и низшей).

Рассмотренные выше поломки могут возникать по нескольким причинам — естественный износ деталей, несоблюдение правил эксплуатации, применения неоригинальных элементов схемы, а также негативное воздействие на узлы.

На современном этапе контактная система зажигания уходит в прошлое и напоминает о себе только при обслуживании старых автомобилей.

На ее смену пришли современные, точные и более надежные схемы, построенные на микропроцессорном принципе.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

ПОДЕЛИТЬСЯ НОВОСТЬЮ С ДРУЗЬЯМИ:

autotopik.ru

Трамблер — Словарь автомеханика

Трамблер — распределитель зажигания, механизм, предназначенный для создания высоковольтных импульсов в системе зажигания с целью распределения зажигания по цилиндрам. Другими словами задача трамблера – в выбранной последовательности подавать искру на свечи зажигания разных цилиндров синхронно с работой распредвала.

Применяются данные устройства в бензиновых карбюраторных двигателях. Дизельные моторы лишены системы зажигания, а в инжекторных системах прерыватель не применяется.


Конструкция трамблера

Схема трамблера предполагает наличие таких элементов, как:

  • прерыватель тока с низким напряжением;
  • распределитель тока с высоким напряжением;
  • центробежный регулятор опережения зажигания;
  • вакуумный регулятор опережения зажигания.

Схема трамблера построена для того, чтобы в определенный момент прерыватель размыкал первичную цепь зажигания, в результате чего создается ток высокого напряжения во вторичной обмотке катушки зажигания. Через распределитель, этот ток передается на свечи в определенных цилиндрах. Регуляторы автоматически корректируют момент опережения зажигания, который зависит от текущего режима работы мотора.

Устройство трамблера

Прерыватель трамблера является электромеханической деталью и состоит из следующих частей:

  • вал;
  • подвижная контактная пластина;
  • подвижная контактная пластина;
  • конденсатор;
  • корпус.

Вал прерывателя состоит из двух основных частей. На одной из них в зависимости от типа прерывателя устанавливаются кулачки, по числу равные количеству цилиндров в двигателе. Такое устройство трамблера не является слишком надежным, поскольку большое количество контактов, а также наличие подвижных частей приводят к регулярным проблемам с данным узлом.

Устройство трамблера, а также его применение в целом, являются устаревшими с точки зрения современного электрооборудования, однако в нашей стране карбюраторных двигателей все еще очень много, поэтому проблема работоспособности данного узла на данный момент актуальна.

Что касается того, где находится трамблер в автомобиле, то чаще всего его можно найти под капотом рядом с двигателем, возле ГБЦ или на ней. Хотя точная локализация узла зависит исключительно от модели машины.


Неисправности трамблеров

О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:

    Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.

  1. автомобиль периодически дергается при движении;
  2. нестабильная работа мотора на холостом ходу;
  3. мотор совсем не заводится;
  4. слышен стук пальцев поршней в процессе набора скорости;
  5. снизилась динамика набора скорости;
  6. увеличился расход топлива.

В большинстве случаев причинами поломки трамблера становятся:

    Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.

  1. прогорание бегунка;
  2. окисление или замыкание контактов под крышкой;
  3. пробой крышки трамблера;
  4. поломка одного из датчиков;
  5. проблемы с подшипником вала и другие неполадки.

В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт.

Зачастую проблемы в работе контактного трамблера появляются через изменения зазоров в контактах или их загрязнение, поэтому надо проверять через 10 тыс. км.

Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.

В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.

Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.

К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.

Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.

etlib.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
