Кнопка подогрева сидений приора – Установка подогрева сидений и кнопок подогрева в Ладу Приора

Подогрев сидений Лада Приора: причины неисправности, схема

Достоинства Лады Приора оценили немало российских потребителей, отдавая свой выбор именно этой модели. Автомобиль привлекает покупателей не только внешне привлекательным видом, но и:

  • качественной сборкой;

  • доступной стоимостью комплектующих;

  • вполне приемлемой ценой.

Кроме вышеперечисленных достоинств, владельцы Приоры, конечно, если немного разбираются в ремонте авто, без особых проблем, следуя рекомендациям специалистов, смогут своими руками исправить незначительные поломки, к примеру, заменить предохранитель,да и установка подогрева сидений на Приоре не вызовет особых проблем.

Читайте также: Как сделать подогрев сидений на Ладе Приора своими руками

Поэтапная установка подогрева сидений

Перед тем как приступать к основной работе, следует разобраться, где именно находится в Приоре блок предохранителей. А расположен этот элемент слева от руля, в самой нижней части приборной панели. Зная, где находится блок, автовладельцам не нужно будет спешить на СТО, если не работает один предохранитель или несколько, поэтому подключение дополнительного электрооборудования обойдется в несколько раз дешевле.

Установка подогрева сидений, по мнению специалистов, должна осуществляться в следующей последовательности:

  1. В первую очередь владельцам авто нужно приобрести полный, т. е. штатный комплект для подогрева сидений, который продается, как в реальных специализированных магазинах, так и Интернете.

  2. Сиденья снимаются со своего постоянного места и частично разбираются.

  3. При помощи головки размером на 10 отвинчиваются крепежи, фиксирующие сиденья сбоку, чтобы можно было снять спинку с автомобильного кресла.

  4. Откручиваются пластиковые крепления – 4 штуки, снимается внешняя обшивка.

  5. Разбирается спинка кресла, заглушки извлекаются из отверстий, которые расположены в подголовнике. После того как заглушки будут извлечены, их аккуратно разгибают и не спеша снимают обшивку. Выполняя эту операцию, необходимо следить, чтобы обшивочный материал ровно попал в щели, в дальнейшем это поможет упростить обратный процесс сборки.

  6. Полностью сняв обшивку, можно приступать к установке подогрева, подготовив заранее скотч, желательно двусторонний. При помощи скотча нагревательные элементы фиксируются к сиденьям, чтобы предотвратить их смещение в процессе сборки обшивки.

  7. Таким же способом фиксируются нагревательные элементы и на спинку автомобильного кресла.

  8. Перед тем как натягивать обшивку, рекомендуется еще раз проверить надежную фиксацию всех нагревательных элементов. Если они зафиксированы надежно, можно приступать к сборке обшивки. В первую очередь в подголовники забиваются заглушки, для этого отлично подойдет деревянный молоток.

  9. Материал следует протянуть точно в щель, ткань натянуть на специальные крючки.

  10. Собирается верхняя и нижняя часть автомобильного кресла, следя за тем, чтобы провода для подключения подогрева точно попали в отверстие, сделанное в поролоне.

  11. Чтобы правильно выполнить подключение, следует воспользоваться специальной схемой, ознакомиться с которой можно на интернет-ресурсе в удобное для себя время.

На этом процесс установки нагревательных элементов можно будет считать законченным. Автовладельцам останется только проверить результат своей работы при помощи кнопки включения, которую просто нужно активировать.

Читайте также: Что означает ошибка 4 на Ладе Приора и как ее исправить

Как можно понять, процесс установки подогрева сидений довольно прост, поэтому с этой задачей способен справиться даже начинающий автолюбитель, придерживаясь рекомендаций специалистов. Если в процессе работы все же возникнут трудности, обучающий видеоурок будет ждать каждого желающего на просторах виртуального мира.



ladaautos.ru

Разъем к блоку управления обогревом сидений ВАЗ 2172 / Приора 2 с трех режимным регулятором (8 клемм) в сборе с проводами

 Уважаемые покупатели, во избежание ошибок при отправке разъема 2172-3709710АХ с проводами к блоку управления обогревом сидений с терморегулятором на ВАЗ 2172, в строке «Комментарий» указывайте какой установлен блок переключателей, модель вашего автомобиля, год выпуска.



                Большинство современных автомобилей оборудуется множеством систем обеспечивающих комфорт водителю и пассажиру, одним из которых является обогрев сидений. Он управляется с помощью блока, выглядит привлекательно, современно, не только красиво вписывается в салон, но и очень прост в использовании.



         Несмотря на то, что подогрев сидений сравнительно молодая опция на рынке «наворотов», это не помешало ей, за такой небольшой промежуток времени завоевать мировое признание всех автомобилистов мира. Благодаря подогреву сидений водитель автомобиля может избавиться от неприятных ощущений, которые сопровождают его каждый раз, когда он садится в «холодный» автомобиль.



         Блок выключателей подогрева передних сидений 21720-3709710-00 с трех режимным регулятором, расположен в салоне автомобиля ВАЗ 2170/2171/2172 на кожухе туннеля пола между передними сиденьями. Для снятия блока, необходимо поддеть отверткой за облицовку.





Неприятные ощущения — всего лишь вершина айсберга, холодное сидение чревато более серьезными последствиями, нежели кажется на первый взгляд.



         Большинство современных автомобилей имеют подогрев сидений уже в базовой комплектации, однако, как же быть тем, у кого данной опции нет, она не предусмотрена производителем или просто не установлена. Чтобы исправить эту ошибку производители подогрева сидений стали выпускать комплекты подогрева сидений, которые можно установить своими руками, избавив тем самым свою «пятую точку» от неприятных ощущений.





         Блок управления 21720-3709710-00 обогревом сидений (с трехуровневым регулятором) предназначен для включения / выключения и регулировки подогрева сидения (коммутации электрических цепей обогревателей сидений водительского и пассажирского) в трех положениях на автомобилях ВАЗ 2172 / Лада Приора 2.





         Контактный носитель 191 972 724АХ с 8 контактами в сборе с проводами для подключения блока управления обогревом передних сидений с терморегулятором 21720-3709710-00 / Лада Приора 2/ ВАЗ 2172 и её модификаций. Может быть использован разъём для самостоятельного изготовления кабеля. Контакты уже обжаты на проводах (длина проводов 100 мм) и вставлены в разъем согласно распиновке, можно ставить на автомобиль.





         С помощью данного блока 21720-3709710-00 имеющего терморегулятор, идет управление режимами обогрева сидений водительского и пассажирского на автомобилях ВАЗ 2170, 2171, 2172 Лада Приора 2, путем изменения положения клавиш.





         Замена разъема 2172-3709710АХ  8 pin в сборе с проводами для соединения с трех режимным регуляторным модулем выключателей подогрева передних сидений 21720-3709710-00 / ВАЗ 2170, 2171, 2172 Лада Приора 2 и её модификаций, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.



Схема подогрева сидений на Лада Приора 2 рестайлинг



Другие артикулы товара и его аналогов в каталогах: 191 972 724АХ, 2172-3709710АХ.

ВАЗ 2170, ВАЗ 2171, ВАЗ 2172.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить разъем для подключения модуля подогрева передних сидений с трех режимным регулятором в автомобиле семейства Лада Приора 2.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.




avtoazbuka.net

Подогрев сидений на Лада Приора

Зимой без подогрева сидений в автомобиле Лада Приора очень холодно, поэтому чтобы добавить немного комфорта в салоне, устанавливаем подогрев сидений своими руками.

Прежде всего нужно купить штатный подогрев сидений для Лада Приора:
– 4 нагревательных элемента (2 спинки, 2 сиденья) с проводкой и разъемами
– жгут соединительных проводов с разъемами
– блок кнопок обогрева

Так же нужно купить:
– реле 4-х контактное 1119-3747210-10 (98.3747-111)
– предохранитель 15А
– клеммы типа “мама” (средние и малые)
– клеммы под “массу”
– двухсторонний скотч
– тонкую гофрированную трубку
– клеммы-замки для соединения проводов
– провода

Для удобства работы снимаем сиденья с машины, понадобится специализированная головка под “звездочкой” либо головка на “8”. Также для прокладки проводов демонтируем обшивку центрального тоннеля.

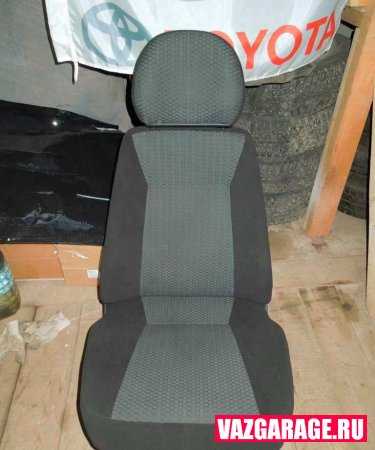

Снимаем обшивку сиденья. Отгибаем отверткой металлические крючки на спинке.

И отщелкиваем пластиковые защелки на сидушке.

Задираем обшивку в сторону, чтобы не мешала.

Нагревательные элементы клеим на двухсторонний скотч.

Тщательно разглаживаем.

Провода от нагревательных элементов выводим под сиденье через отверстие, предватерильно одев гофрированную трубку, закрепляем хомутом.

Устанавливаем на место обшивку сидений.

Снимаем облицовку центрального тоннеля. Основной жгут с проводами прокладываем в тоннеле от блока кнопок обогрева к подлокотнику, предварительно одев на него гофрированную трубку. В тоннеле есть канал в пластиковой перегородке между блоком кнопок и прикуривателем.

Порядок подключения проводки:
– клеммную колодку соединяем с блоком кнопок обогрева

– черный провод (‘масса’) закрепляем под болт возле ручника
– белый провод (подсветка кнопок) подключаем к подсветке прикуривателя
– красный провод (+12 В) протягиваем вдоль штатного жгута проводов под обшивкой пола под водительским сиденьем и вдоль левого порога к монтажному блоку

Собираем центральный тоннель. Устанавливаем в него блок кнопок вместо заглушки. Провода к сиденьям выводим в щель между полом и тоннелем, соединяем со штекерами от сидений и закрепляем все хомутами.

Порядок подключения проводки в монтажном блоке:

– Реле 1119-3747210-10 устанавливаем в монтажный блок в свободный слот К11 (ответная клеммная колодка не нужна):
– контакт ’87′ соединяем с красным проводом от блока кнопок обогрева
– контакт ’86′ соединяем с ‘массой’, болт на корпусе возле монтажного блока
– контакт ’85′ соединяем с сине-черным проводом (см. фото), идущим от замка зажигания к блоку управления светом (+12 В при включенном зажигании)

Контакт ’30′ соединяем с розовым проводом контакта ’30′ реле К7 (реле дальнего света фар)

Предохранитель установлен между реле К7 и К11. Специальных колодок для предохранителя не нашел, поэтому использовал обычные клеммы ‘мама’ в пластиковой изоляции.

Новый предохранитель вынес в отверстие в монтажном блоке между запасными предохранителями. Теперь в холодное время года подогрев сидений будет радовать вас и пассажиров!

Примечание:

– все работы по подключению электрики следует производить при отсоединенной клемме АКБ
– нагревательные элементы следует клеить качественно, т.к. основная причина выхода нагревателей из строя — ‘съезжание’ нагревателей и повреждение нитей накала
– время прогрева сидений при включенном подогреве зависит от материала, толщины обшивки сидений и наличия чехлов

Если у Вас еще остались силы на тюнинг, попробуйте установить фронтальную акустику на лада приора своими руками.

vazgarage.ru

Подогрев сидений на Ладе Приора своими руками: видеоинструкция

Для установки потребуются: штатный подогрев сидений, электрические провода, блок кнопок управления подогревом, реле на четыре контакта, предохранитель на 15 А, клеммы проводов «мама» и «папа», гофрированная труба для электрической проводки, двухсторонний скотч.

Демонтаж сидений Лады Приора

Для демонтажа сидений потребуется торцевой ключ на 8 мм или специальная головка «звездочка» – зависит от года выпуска автомобиля. Чтобы уложить электропроводку, необходимо снять декоративную обшивку между сиденьями.

С помощью плоской отвертки отогнуть уголки на обивке сидений и вытащить пластиковые заглушки. Теперь можно свободно отодвинуть обшивку в сторону.

Читайте также: Как сделать подиумы на Лада Приора в передние двери 8 и 16 клапанов

Установка штатного подогрева сидений на Приоре

Элементы подогрева следует приклеить на двухсторонний малярный скотч, при этом тщательно разглаживая по всем сторонам. На провода надевается гофра и выводится через отверстие в сиденье. Жгут рекомендуется закрепить хомутиком. Затем можно закреплять обивку сидений на место. Гофра с проводами прокладывается под обивкой центрального тоннеля.

Подключение подогрева сидений Лады Приора

  1. «Фишку» с клеммами необходимо соединить с блоком кнопок подогрева.

  2. Черный провод («масса») крепится к кузову автомобиля. Как вариант, можно завести под болт в районе ручного тормоза.

  3. Белый провод отвечает за подсветку кнопок. Его подключаем к подсветке прикуривателя.

  4. Красный провод – питающий (+12 В), протягивается вдоль жгута проводов под водительским сиденьем и выводится к монтажному блоку.

После сборки центрального тоннеля в него устанавливается блок кнопок вместо заводских заглушек. Провода пропустить между тоннелем и полом, объединить с проводами кресел и скрепить хомутиками. После этого можно устанавливать кресла на свои места.Установка проводится в обратной последовательности.

Схема подсоединения в блоке предохранителей

Работы по подсоединению проводов следует выполнять при отключенной аккумуляторной батарее.

  1. Установить реле (1119-3747210-10) в монтажный блок, разъем К11.

  2. 87-й контакт реле соединяется с проводом красного цвета блока кнопок.

  3. 86-й контакт реле соединяется с «массой» кузова.

  4. 85-й контакт реле соединяется с проводом черно-синего цвета от замка зажигания.

  5. 30-й контакт реле соединяется с проводом розового цвета 30-го контакта реле дальнего света фар.

Предохранитель можно установить между реле дальнего света и реле К11 на розовый провод.

Как видно из описания, схема подключения подогрева Лады Приора очень простая.

Если после всех проведенных действий подогрев сидений на Приоре не работает, то следует проверить по пунктам правильность подключения проводов и реле. Также вы можете ознакомиться с видеоинструкцией «Подогрев сидений Лады Приора своими руками».

ladaautos.ru
