Калина ремонт передней подвески своими руками – Замена сайлентблоков передней подвески Лада Калина: видео, фото

Стук в передней подвеске Калины: устранение неисправностей

Стук в передней подвеске Калины требует проведения полной диагностики ходовой части автомобиля. Именно на подвеску оказывают особое негативное воздействие дефекты покрытий дорог, различные ямы и вмятины. Скрипом или стуком подвески выражается какая-либо из поломок механизма ходовой части, которая нуждается в ремонте.

Вернуться к оглавлению

Особенности подвески Калины

При детальном осмотре подвески Калины можно увидеть гидравлические амортизационные стойки, которые крепятся на кулак поворотный в нижней части, являясь основой всей конструкции узла. Болт, находящийся в верхней части кулака поворотного, позволяет производить корректировку элемента развала.

В узле верхняя часть проходит через отверстие, которое находится в имеющемся кронштейне. Кузовная часть оснащена брызговиком, к которому зафиксирован верх стойки с помощью трех гаек. За счет имеющейся эластичности этого узла превосходно гасится высокочастотная вибрация. При этом происходит характерное покачивание стойки подвески Калины при осуществлении рабочего хода.

Передняя подвеска автомобиля Лада Калина является телескопической, обладающей полной независимостью.

Подвеска Калины, для которой характерно наличие конических или витых пружин, обеспечивает особую плавность хода машины за счет наличия стабилизатора. Это позволяет не нарушать и поперечную устойчивость авто. Такая функция выполняется и рычагами, которые относятся к поперечным растяжкам. Подшипник для поворота стойки должен обеспечивать поворот колес.



Вернуться к оглавлению

Характеристики конструкции

Важная техническая характеристика передней подвески Калины — наличие элементов амортизатора в стойке. В конструкции автомобиля нижний рычаг и поворотный кулак в паре скреплены одновременно с поперечиной, относящейся к передней подвеске, что осуществляется при наличии шаровой опоры. Аналогично за счет сайлентблоков происходит стыковка тормозных колодок с подвеской.

Для регулировки угла оси поворота в подвеске используются шайбы, которые располагаются в соединении, образуемом рычагом и растяжкой. Фиксировать подшипник радиально-упорный можно к колесному приводу с помощью гайки. Делая ремонт передней подвески Калины, обязательно необходимо учитывать, в какой степени возможен процесс регулировки узлов и деталей конструкции.

Для ступиц Лады Калины характерно наличие гаек крепления, которые являются взаимозаменяемыми. Они могут иметь только правую резьбу. Наличие штанги, являющейся стабилизатором, обеспечивает устойчивость поперечной, отвечая за нее. Ее колено, имеющее резиновые шарниры, должно закрепляться к подвеске при использовании сайлентблоков со стойками. Закрепление торсионной частью к кузову обеспечивается при наличии кронштейнов.

Необходимо принять во внимание, что для конструкции подвески от водителя иногда требуется проведение определенных мероприятий, которые направлены на процесс усиления элементов опор стоек (стаканов). Это позволяет увеличить пробег, не опасаясь, что будет возникать постукивание подвески.

Схема улучшенной подвески

Калина оснащена подвеской ССАЗ. Вместе с тем установка на авто моделей сс20 или KAYABA связано с их наилучшими характеристиками, при этом первой гарантируется неслышная работа, которая сочетается с высокой надежностью.

Вернуться к оглавлению

Причины скрипа и стука подвески автомобиля

О возникших неисправностях в узлах Лады Калины свидетельствуют скрип или стук. Чаще гремит передняя подвеска. Это связано с тем, что она подвержена поломкам больше, чем задняя. Среди различных элементов автомобиля, неисправность которых может вызвать проблемы с подвеской и стук в ней, являются следующие.

  1. ШРУСы.
  2. Амортизаторы.
  3. Подшипники.
  4. Рулевая тяга и реактивная.
  5. Выхлопная труба.
  6. Уплотнитель резиновый и др.

Стук могут издавать такие детали, как шаровые опоры, сайлентблоки, рычаги передней подвески, кулак поворотный, крепежные болты. Без осуществления диагностики нельзя точно установить причины скрипа либо стука в подвесках, чтобы эффективно выполнить ремонт.

Выявить, почему слышен стук, поможет только проведение визуальной диагностики Лады Калины традиционным способом. Скрип или стук подвески может быть связан лишь с лопнувшей резинкой, поэтому торопиться воспользоваться услугами СТО не стоит, на это может уйти слишком много времени и денег.

Если самостоятельный визуальный осмотр подвески не позволил выявить реальную причину скрипа или стука, то автомобиль обязательно должен пройти полную диагностику и последующий ремонт. Это позволит выявить причины, по которым возникает стук подвески.

Важно знать, как можно самостоятельно провести диагностику всех неисправностей. Проще проводить диагностику задней, а не передней подвески, поскольку осмотр не усложняется наличием большого количества сложных элементов управления.



Вернуться к оглавлению

Диагностика состояния комплектующих и устранение неисправностей

После проведения визуального осмотра подвески автомобиля Лада Калина, который позволит выяснить причину стука, можно будет переходить к демонтажу неисправных элементов. Например, автомобильных амортизаторов. Диагностику производят, расположив машину над смотровой ямой или с применением домкрата. Особое внимание уделяют элементам, прилегающим к кузову либо к автомобильной раме.

Диагностика предполагает тщательный осмотр элементов подвески, наличия на них различных повреждений, трещин и разрывов. При выявленном прорыве резиновой защиты рулевого наконечника обязательно следует сделать ее ремонт. Резиновые уплотнители осматривают на наличие механических повреждений, определяют те участки, где имеются разрывы и трещины.

В результате обрыва глушителя в подвеске будет слышен стук. Для выявления причины таких звуков, которая может крыться в выхлопной трубе, глушитель следует покачать в разные стороны. Это быстрый способ диагностики передней подвески. После его проведения можно переходить к ремонту подвески.

Ходовая часть автомобиля Лада Калина, как и любого другого, должна находиться в исправном состоянии, что обеспечит безопасность эксплуатации транспортного средства.

Передняя подвеска состоит из: 1 — гайка крепления верхней опоры стойки; 2 — болт; 3 — верхняя опора стойки передней подвески; 4 — подшипник верхней опоры стойки; 5 — верхняя изоляционная прокладка пружины; 6 — пружина передней подвески; 7 — защитный кожух; 8 — телескопическая стойка в сборе; 9, 10 — гайки крепления стойки к поворотному кулаку; 11 — болт с эксцентриком; 12 — болт; 13 — поворотный кулак; 14 — вал привода переднего колеса; 15 — штанга стабилизатора; 16 — растяжка; 17 — рычаг; 18 — шаровая опора; 19 — ступица; 20 — гайка крепления ступицы; 21 — тормозной диск; 22 — буфер хода сжатия передней подвески; 23 — верхняя чашка пружины; 24 — ограничитель хода сжатия верхней опоры стойки; 25 — ограничитель хода верхней опоры стойки; 26 — гайка крепления стойки стабилизатора; Н — контрольный размер

Устранять различные неисправности, которые возникают в передней подвеске автомобиля Лада Калина, можно, если известна их причина. При неисправных стойках передней подвески, которые могут стучать, их следует заменить. В некоторых случаях их возможно и отремонтировать.

Если в ходе диагностики было выявлено, что ослаблены болты, которые фиксируют штангу стабилизатора, обеспечивающего поперечную устойчивость, к автомобильному кузову, то их необходимо подтянуть. Изношенные подушки растяжек из резины либо штанги подвергают замене.

Если ослаблено крепление верхней опоры стойки подвески Лада Калина, то необходимо подтягивать гайки, фиксирующие это узел. Если в передней подвеске проявляется разрушение резиновой опоры стойки, то нужно осуществить ее замену. Если резинометаллические шарниры (сайлентблоки) износились, следует поставить новые.

Наличие неисправности стоек штанг стабилизатора требует замены. При осадке с поломкой пружины передней подвески ее следует поменять. При разрушении буфера хода сжатия он подвергается демонтажу с последующей установкой нового. При увеличенном дисбалансе колес следует обратиться в шиномонтажную мастерскую, чтобы специалисты устранили выявленную неисправность.

expertvaz.ru

Замена сайлентблоков передней подвески на Лада Калина своими руками

О неполадках в системе передней подвески, а конкретнее сайлентблоков на Лада Калина, можно узнать по характерным звукам, издаваемым ей во время движения. Так, езда по неровной дороге может сопровождаться различными тресками, скрипами и другими неприятными шумами. Такая ситуация не только вызывает большой дискомфорт, но и может стать причиной более серьёзной неисправности, либо послужить причиной аварии.

Замена сайлентблоков на Калине

Сайлентблок передней подвески вблизи

Сайлентблоки на автомобиле Лада Калина расположены точно также как ВАЗах прошлых лет. Эти элементы расположены в целом на поперечном рычаге или прилегают к нему. Менять их придётся либо на всём элементе сразу, либо выбирая их наиболее повреждённых. Безусловно, что при наличии повреждения на одном из них, поперечный рычаг с резиновыми (стоковыми – прим.) стабилизаторами необходимо снять и заменить на аналоги из полиуретана.

Демонтаж поперечного рычага

  1. Для того, чтобы начать работы по замене старых сайлентблоков на новые, необходимо поставить автомобиль на смотровую яму, подъёмник или поднять на домкрате.
  2. Далее надо снять колесо и обрызгать все соединения на поперечном рычаге при помощи WD-40.
  3. После того, как смазка проникла во все труднодоступные места начинаем откручивать болты.
  4. В первую очередь начинаем демонтировать болт шаровой опоры, но перед этим с болта убираем шплинт.
  5. Затем откручиваем болт крепления шарнира продольной растяжки (там где крепятся «ромашки» — прим.) и убираем его с посадочного места.

    Обильно смазанный болт, гарантия успеха.

  6. Следующим по порядку будет болт с гайкой, которые фиксируют стойку стабилизатора.

    При демонтаже и этого узла, проблем возникнуть не должно.

  7. И заключительным этапом становится кронштейн поперечного рычага. Когда болт с гайкой демонтированы, можно снимать рычаг.

    Для наилучшего воздействия на болт, можно воспользоваться удлинителем воротка.

Резино-металлический шарнир продольной растяжки

Резино-металлический шарнир продольной растяжки или в народе просто «ромашка», предназначен для принятия основного удара от неровностей дорожного полотна, несмотря на то, что этот элемент очень важен, демонтировать его очень легко.

  1. Предварительно зажав в тисках рычаг, по очереди выбиваем сайлентблоки при помощи зубила или тонкой плоской отвёртки.

    Выколачивание «ромашек» не лёгкое задание.

  2. Обратите внимание, что в процессе демонтажа в рычаге может остаться его металлическое основание, если это произошло, его придётся точно так же выбивать, а затем очищать от грязи посадочное место.

    Так выглядят старые элементы подвески

  3. Установку новых «ромашек» производим путем запрессовывания их в рычаг при помощи тисков, с окончательной фиксацией, нанося удары молотком каждые 5-8 миллиметров по корпусу.

    Для нанесения наименьшего урона сайлентблокам, между тисками лучше поставить куски дерева.

Стойка и подушка стабилизатора

  1. Стойка стабилизатора или просто «яйца», и подушка обеспечивают стабилизатору поперечной устойчивости стабильную работу по время управления автомобилем.
  2. Демонтировать «яйца» очень легко, достаточно выкрутить болт крепления от поперечного рычага, а другой конец просто освободить от стабилизатора поперечной устойчивости простыми раскачиваниями.

    Иногда случается, что их просто разламывает

  3. А чтобы убрать подушки, необходимо при помощи ключа на «13», открутить по два болта крепления кронштейна и высвободить её.

    Открутив крепление, снять подушку очень легко, а вот одеть новую намного труднее

  4. Когда она освобождена, демонтировать её можно просто разрезав ножом в самом тонком месте, либо снять со стабилизатора предварительно смазав его мыльным раствором или WD-40.
  5. Устанавливаем элементы в обратной последовательности, используя мыльный раствор или смазку для наилучшего соединения с металлической поверхностью.

Кронштейн поперечного рычага

  1. Самый крупный сайлентблок рычага расположенный у самого основания, не смотря на то, что имеет, среди прочих более внушительные размеры не представляет сложности при демонтаже.
  2. Самый простой вариант, чтобы снять его заключается в поджоге. Когда резина на нём прогорит, останется просто достать его и очистить посадочное место. (Конечно, можно его и выпрессовать через тиски, но это займёт время и может причинить некоторые неудобства).

    Так старый сайлентблок гарантировано выйдет с посадочного места без каких либо последствий

  3. Новые сайлентблоки, предварительно смазав мыльным раствором или WD-40, устанавливаем на место при помощи тисков и головки на «30», запрессовывая его.

    Установка нового сайлентблока может также потребовать времени.

    Сайлентблоки собраны на рычаге…

    …а так они собраны на автомобиле.

Важно!

Если вы время выполнения работ вы обнаружите, что болты и гайки находятся в непотребном состоянии (есть трещины, следы сильной ржавчины, плохая резьба – прим.), то такие элементы лучше всего заменить на новые, используя болты из качественной стали и гайки с самоконтрящимся элементом.

vkaline.blogspot.com

Устройство передней подвески Лада Калина


Передняя подвеска Lada Kalina существенно отличается от автомобилей прошлых лет. В данной статье Вы найдете схему и описание конструкции передней подвески автомобиля.


Схема передней подвески Калины


1 — чехол; 2 — шаровая опора; 3 — стопорное кольцо; 4 — гайка подшипника ступицы; 5 — защитный колпак; 6 — ступица; 7 — подшипник ступицы; 8 — поворотный кулак; 9 — диск тормозного механизма переднего колеса; 10 — щит тормозного механизма; 11 — гайка; 12 — эксцентриковый (регулировочный) болт; 13 — поворотный рычаг; 14 — пружина передней подвески; 15 — шток амортизатора; 16 — верхняя чашка пружины; 17 — верхняя опора амортизаторной стойки; 18 — гайка штока амортизатора; 19 — подшипник верхней опоры амортизаторной стойки; 20 — прокладка пружины; 21 — буфер хода сжатия передней подвески; 22 — защитный кожух; 23 — телескопическая стойка; 24 — вал привода переднего колеса; 25 — кронштейн крепления подушки штанги стабилизатора поперечной устойчивости; 26 — растяжка передней подвески; 27 — штанга стабилизатора поперечной устойчивости; 28 — стойка стабилизатора поперечной устойчивости; 29 — рычаг передней подвески


Справочные данные

Углы установки передних колес под нагрузкой 320 кг:




Развал передних колес, град -0°30′..+0°30′
Схождение передних колес, мм -1…+ 1
Продольный наклон оси поворота колеса, град 1-2°

Углы установки передних колес у снаряженного автомобиля:




Развал передних колес, град 0 — 1°
Схождение передних колес, мм 0,5-2,5
Продольный наклон оси поворота колеса, град 1-2°

Моменты затяжки резьбовых соединений:
















Наименование узлов и деталей Резьба Момент затяжки,
Н-М (кгс-м)
Болты крепления колеса М12×1,25  65,2-92,6 (6,7-9,5)
Гайка подшипника ступицы переднего колеса М20х1,5  225,6-247,2 (23-25,2)
Болты крепления шаровой опоры к поворотному кулаку М10×1,25  49,0 -61,7 (5,0-6,3)
Гайка крепления шарового пальца к рычагу M12x1,25  66,6-82,3 (6,8-8,4)
Гайка регулировочного болта (с эксцентриком) стойки передней подвески M12x1,25  77,5-96,1 (7,9-9,8)
Гайка болта крепления стойки передней подвески к поворотному кулаку M12x1,25  77,5-96,1 (7,9-9,8)
Гайки крепления штока стойки передней подвески к верхней опоре М 14×1,5  65,9-81,2 (6,7-8,3)
Гайки крепления верхней опоры стойки передней подвески к кузову М8  19,6-24,2 (2-2,5)
Гайка болта крепления рычага передней подвески к кузову М12×1,25  77,5-96,1 (7,9-9,8)
Гайки крепления растяжки передней подвески M16x1,25  160-176,4 (16,3-18)
Болты крепления кронштейна растяжки M10x1,25  42,1-52,0 (4,3-5,3)
Гайка болта крепления стойки стабилизатора поперечной устойчивости к рычагу
передней подвески
M10x1,25  42,1-52,0 (4,3-5,3)
Гайки крепления штанги стабилизатора поперечной устойчивости к кузову М8  19,6-24,2 (2-2,5)
Гайка болта нижнего крепления амортизатора к рычагу задней подвески М12х1,25  66,6-82,3 (6,8-8,4)

Устройство передней подвески Калины

Передняя подвеска ВАЗ 1117, 1118, 1119 — является независимой с телескопическими гидравлическими амортизаторными стойками, винтовыми коническими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основой подвески является амортизаторная стойка, нижняя часть которой соединена с поворотным кулаком двумя болтами. Угол развала регулируется верхним болтом. Также на стойке установлены винтовая коническая пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стой­ки в сборе с подшипником.

Верхняя опора крепится к чашке брызговика кузова тремя самоконтрящимися гайками. Ее конструкция значительно отличается от конструкции опор, которые использовались на автомобилях ВАЗ 2108—2110:

  1. Вместо запрессованного упорного подшипника установлена стальная втулка, привулканизированная к резиновому массиву опоры, что позволило исключить люфты и посторонние звуки.
  2. Упорный шариковый подшипник имеет больший диаметр и другую конструкцию. Расположен он между верхней опорой и пружиной и находится в сжатом положении, что позволяет устранять все зазоры и стуки. Увеличилась долговечность подшипника, за счет увеличения площади контакта шариков с дорожками качения.
  3. При повороте колес корпус стойки вращается вместе с пружиной. При этом шток амортизатора остается неподвижным, соединение штока с направляющей втулкой амортизатора изнашивается меньше.

Продольные растяжки воспринимают тормозные и тяговые силы. В местах соединений на обоих концах растяжки установлены шайбы для регулирования угла продольного наклона оси поворота колеса.

Двухрядный радиально-упорный шариковый подшипник закрытого типа установлен в поворотном кулаке и закреплен двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. В эксплуатации подшипник не регулируется. Гайки крепления ступиц колес одинаковые, с правой резьбой.

Стабилизатор поперечной устойчивости представляет собой штангу из пружинной стали. Оба конца штанги стабилизатора соединены с нижними рычагами подвески через стойки с резиновыми и резинометаллическими шарнирами. Штанга в своей средней части крепится к кузову крон­штейнами через резиновые подушки.

Если Вы заметили стук или скрип в передней подвеске Калина, тогда необходимо выполнить диагностику в ходе которой выявить неисправность. Ремонт передней подвески Калины рассмотрен в других статьях.


Ключевые слова:

Похожие материалы

xn—-8sbabr6ahc3e.xn--p1ai

тюнинг рычага, замена сайлентблоков, устройство


Если владелец автомобиля Лада Калина обнаружил присутствие посторонних стуков в передней подвеске, то в таком случае потребуется тщательная диагностика всей ходовой части, и вероятно, ремонт, иногда требуется замена сайлентблоков. К повышенному износу компонентов подвески приводит в первую очередь общеизвестное состояние отечественных дорог. Далее расскажем про устройство передней подвески.

Как устроена ходовая в Калине?

При детальном рассмотрении конструктивных особенностей подвески передка в Лада Калина сразу обнаруживаются ее главные элементы – амортизационные стойки, которые своим нижним кронштейном крепятся к поворотной цапфе. В этом узле фиксация осуществляется посредством двух болтов с гайками, причем верхний из крепежных компонентов позволяет регулировать угол установки колеса (развал).

Верхняя часть стойки (шток амортизатора) закреплена в опоре с подшипником с помощью гайки. Сама опора крепится посредством трех гаек к чашке лонжерона кузова. Этот конструктивный узел необходим для обеспечения возможности стойке вращаться во время совершения поворота автомобиля.

Стойка реагирует на неровности дорожного покрытия своим подвижным элементом – штоком. В стоечной сборке присутствует пружина, позволяющая гасить колебания амортизатора, обеспечивая тем самым плавность покачивания кузова во время прохождения неровностей.

Заметим, что в Лада Калина передняя подвеска имеет независимую конструкцию. Рычаги с каждой стороны индивидуально соединены с кузовом и поворотными кулаками.

Немаловажным компонентом ходовой является стабилизатор, который позволяет поддерживать устойчивость кузова во время поперечных смещений, что особенно актуально проявляется при поворотах на скорости.

Также стоит упомянуть о растяжках, позволяющих нивелировать продольные колебания кузова при резких стартах и торможениях.

Причины посторонних звуков в ходовой

Стуки и скрипы, доносящиеся от передней подвески, являются прямым свидетельством появления поломок ее элементов. Заметим, что подвеска кормы напоминает о себе неисправностями существенно реже. Она конструктивно проще, а ее основным элементом является балка кручения, которая удерживается продольными рычагами на кузове и соединена в одну систему с амортизационными стойками.

Для конкретизации неисправности следует прибегнуть к визуальному осмотру элементов подвески. В большинстве случаев данная практика приносит свои плоды, и выявленная изношенная деталь подвергается замене. Бывают случаи невозможности самостоятельно определить поломку визуальным способом. Здесь потребуется обратиться в сервис для более тщательного диагностирования. Как пример, таким случаем может оказаться стук штока внутри амортизационной стойки.

Вернемся к осмотру. Для этого автомобиль Лада Калина следует вывесить подъемным устройством или расположить над ямой. В этом случае потребуется запастись домкратом для поочередного вывешивания каждой из сторон авто. Во время диагностирования каждый элемент ходовой проверяется в индивидуальном порядке. Осматриваются резинометаллические вкладыши рычагов и стоек стабилизатора, целостность пыльников шаровых опор и рулевых наконечников. Также внимание уделяется стойкам. Их осматривают на предмет отсутствия подтеков жидкости и наличия целостности пыльников с отбойниками.

Когда присутствует факт нарушения целостности указанных компонентов, а также если при воздействии на шаровой шарнир рычага или наконечника монтировкой они издают характерный металлический звук, то им срочно требуется замена.

Заднюю подвеску диагностировать намного быстрей. В ней нет стольких шарнирных соединений в сравнении с ходовой частью передка. Осмотр заключается в оценке состояния стоек. Также во время этого мероприятия рекомендуется обратить внимание на состояние подвесок глушителя. Иногда болтающаяся труба системы выхлопа способна воспроизводить стуки о кузов и компоненты подвески, вводя владельца в заблуждение.

Чехлы Калина

Объем багажника Калина хэтчбек

Лада Калина 2 кросс отзывы владельцев

Тюнинг подвески Лада Калина

Состояние и характеристики элементов ходовой части напрямую влияют на поведение автомобиля. Некоторых владельцев не устраивают штатные детали ходовой Лада Калина, и они стремятся ее усовершенствовать за счет установки элементов, обладающих иными характеристиками. Многих интересует повышение устойчивости, которая проявляется в уменьшении кренов кузова во время скоростного маневрирования. Этого позволяют достичь новые амортизационные стойки и пружины, обладающие повышенной жесткостью. Такие компоненты более детально отрабатывают неровности дороги и не позволяют кузову совершать длительные колебания. Чрезмерная жесткость стоек может спровоцировать дискомфорт водителя, поэтому при выборе аналоговых изделий следует учитывать сей момент. Также заметим еще один негативный аспект более жестких стоек. Они способны вызвать повышенный износ остальных компонентов в ходовой части. Пружины можно устанавливать укороченными. Это способствует улучшению аэродинамики, однако уменьшает клиренс и создает риск повреждения днища, порогов, а также элементов ходовой части и системы выхлопа. Также нестандартные пружины наделяют амортизаторы пониженной жесткостью, что ощутимо на неровностях дорог. Чтобы приспособить автомобиль к разным дорожным условиям владельцы склоняются к установке амортизаторов с регулируемой величиной жесткости.

Если рассмотреть ходовые части LADA Kalina в универсальном и «кроссовом» кузовном исполнении, то между собой эти конструкции наделены некоторыми отличиями. Передняя подвеска универсала идентична прочим кузовным вариациям и требует серьезной доработки, чтобы управляемость на пару с устойчивостью стали предметом гордости владельца.

«Кроссовая» версия LADA Kalina приравнивается к «легким» внедорожникам, поэтому элементы ее ходовой части усилены и обладают большей жесткостью. Также за счет увеличенного клиренса эта модификация проявляет лучшую проходимость на проселочной местности.

Подведем итоги

Передняя подвеска в LADA Kalina достаточно проста и надежна. Ее конструкция «отработана» на предшествующем поколении модели. Производитель в данном вопросе пошел навстречу покупателям и сделал ходовую часть российского автомобиля пригодной, чтобы провести ремонт.

Также, как мы убедились, возможен вариант тюнинга подвески, главное знать устройство передней подвески, пригодится это и если необходима замена сайлентблоков. Такое решение популярно среди владельцев, ведь оно позволяет улучшить и сбалансировать характеристики ходовой, что в свою очередь дарит комфорт во время вождения.


vaz-lada-granta.com

устройство, функции, ремонт и тюнинг1ladakalina.ru

Когда появляется стук в передней подвеске Калина, следует диагностировать всю ее ходовую часть. Неисправность обычно проявляется в виде скрипа или стука. Отрицательно влияют на подвеску недостатки дорог, бугры и трещины.

Особенности механизма подвески автомобиля Лада Калина

  1. Если рассматривать подвеску Калины досконально, видно, что базой всей системы являются амортизационные гидравлические стойки, крепящиеся снизу на поворотный кулак. Элемент развала корректируется благодаря болту, который находится вверху поворотного кулака.
  2. В составляющих узла есть кронштейн с отверстием, через него проходит верхняя часть этого узла. К брызговику, которым обустроена кузовная часть, тремя гайками закреплен верх стойки. При движении автомобиля стойка определенным образом покачивается благодаря тому, что высокочастотные вибрации гасятся эластичностью узла.
  3. Телескопическая передняя подвеска автомобиля Лада Калина полностью самостоятельна.
  4. Подвеска Калины, имеющая витые или конические пружины, делает движение автомобиля плавным, благодаря находящемуся в ней стабилизатору. Это, как и рычаги, являющиеся поперечными растяжками, обеспечивает поперечную устойчивость машины. Поворот колес производится за счет подшипника для поворота стойки.

Причины, вызывающие стук и скрип в подвеске

Стук и скрип в механизмах автомобиля Лада Калина — показатель появившихся в ней поломок любой из деталей в ходовой части. Задняя подвеска ломается значительно реже передней, так как спереди собраны основные узлы и элементы работы автомобиля.

Неисправностью какой детали вызвана поломка, может определить только визуальная диагностика машины Лада Калина.

Она нужна, чтобы затем провести эффективный ремонт. Нет необходимости при появлении стука или скрипа сразу же обращаться на СТО — эти проявления поломки может вызвать всего лишь лопнувшая резинка.

Если во время самостоятельного визуального осмотра не удалось выяснить причину происхождения стука и скрипа, то проводится полная диагностика с последующим ремонтом.

После визуальный осмотра и определения, из-за чего происходит стук, неисправные детали и элементы (допустим, амортизаторы) нужно демонтировать. Диагностика автомобиля должна производиться, когда автомобиль расположен над смотровой ямой, при этом его надо поставить на домкрат. Детали, которые прилегают к раме или кузову, требуют отдельного внимания.

Во время диагностики внимательно проверяются детали подвески. Если обнаруживается, что резиновая защита рулевого наконечника рулевых тяг разорвана, необходим ее ремонт. Нужно проверить, появились ли механические повреждения (разрывы и трещины) на резиновых уплотнителях и на каких именно участках.

Стук в подвеске будет появляться, если оборвался глушитель. При его покачивании в разные стороны выявляется причина этого звука. Особое внимание следует уделить наконечникам рулевых тяг.

Таким ускоренным способом диагностируется передняя подвеска Лады Калина.

Задняя подвеска автомобиля Лада Калина 2 предполагает более быструю диагностику, поскольку в ее конструкции отсутствуют элементы управления. При ее осмотре обращается внимание не только на реактивные тяги, амортизаторы и резиновые уплотнители, но и на выхлопную трубу с ее креплением. Если выхлопная труба неисправна, задняя подвеска Лады Калина стучит глухо.

Диагностировав подвески, следует приступать к ремонту.

Тюнинг подвески




Как осуществляется тюнинг подвески? Все агрегаты и узлы автомобиля взаимосвязаны с подвеской, что влияет на длину тормозного пути, управляемость и динамику разгона. Не всех водителей устраивают возможности стандартной, произведенной на заводе подвески. Тюнинг подвески уменьшает кузовную раскачку автомобиля при движении на большой скорости, снижаются его крены при поворотах.

Модифицированная подвеска положительно влияет на устойчивость машины и способствует ее лучшему контролированию водителем. При этом гасятся колебания, которые передаются от покрытия дороги, создавая удобство водителю и пассажирам.

Как улучшить подвеску, водитель решает в зависимости от того, какой он хочет получить результат. Обычно устанавливаются новые спортивные амортизаторы. Они, в отличие от стандартных, более жесткие, что уменьшает вертикальный ход колес в процессе движения по неровным поверхностям.

В результате снижается крен при повороте, меньше раскачивается автомобиль и колеблется кузов при большой скорости. Машина становится более управляемой, предсказуемой и безопасной, на скоростных поворотах водитель ощущает уверенность.

Недостатком спортивных амортизаторов является то, что из-за их жесткости быстрее изнашиваются другие детали подвески.

Еще при тюнинге подвески устанавливаются короткие пружины, что приводит к изменению дорожного просвета автомобиля, при этом улучшается его устойчивость и аэродинамика.

Нестандартные пружины способствуют снижению жесткости амортизаторов, которая приводит к тряске на неровных проселочных или поврежденных дорогах. Для приспособления подвески к разным видам дорожного покрытия применяют стойки амортизаторов с двойными пружинами — жесткой и мягкой.

С помощью первой устраняются сильные колебания на кузове автомобиля, вторая сглаживает колебание колеса на не очень выраженных изъянах дороги. Амортизаторы с регулируемой жесткостью делают такое решение универсальным.

Подвески Лады Калины Универсал и Лады Калины Кросс имеют свои особенности. Калина универсал является, на сегодняшний день, одним из самых популярных отечественных автомобилей. При этом ее заводская подвеска не очень прочная и обладает относительно плохой управляемостью.

Поэтому при тюнинге этой машины рекомендуется модернизировать подвеску, Модернизированная подвеска Лада Калина 2 универсал включает в себя новые стойки, пружины, амортизаторы, подшипники.

Лада Калина кросс относится к группе внедорожников, элементы ее подвески во многом усилены по сравнению с Калиной универсал. У нее более сокращенный ход рулевого колеса, что способствует повышенной проходимости.

назад Как самостоятельно провести замену топливного фильтра на автомобиле Лада Калина?

Вперед Почему в автомобиле Лада Калина печка дует холодным воздухом

Похожие статьи

1ladakalina.ru

Ремонт подвески калина

Ремонт ходовой Лада Калина.
Замена стоек, замена рулевых наконечников, замена шаровой опоры, замена пыльников на приводе, замена шруса…
Лада Калина ремонт передней подвески замена опорниковПроверка подвески автомобиля, диагностика своими руками
Отличный сканер для диагностики любого АВТО http://ali.pub/1qu428 Простая диагностика, ступичных подшипников, рулев…
Тюнинг подвески Лада Калина.
Установка стабилизатора поперечной устойчивости Лада Гранта. Установка балки «Автопродукт». Установка…
Замена сайлентблоков ВАЗ. Сделай Сам!
Показан способ замены сайлентблоков в домашних условиях, на переднеприводном ВАЗ 2109.
Лада калина — ВАЗ 1117 Ремонт ходовой
Лада калина — ВАЗ 1117 Ремонтируем ходовую, а именно замена заднего подшипника ступицы, замена сайленблоков…
Как убрать стук в рулевой рейке LADA Kalina
Убрать стук в рулевой рейке LADA Kalina.
Устранение СТУКов В ПОДВЕСКЕ.Замена шаровой опоры LADA GRANTA
Причиной стуков оказались шаровые опоры, после их замены стуки пропали — машина стала ехать как новая) разни…
Как самому заменить сайлентблок в рычаге ВАЗ нижнем , Простой способ.
ДАННОЕ ВИДЕО НЕ ЯВЛЯЕТСЯ ОБУЧАЮЩИМ!!! Съемник сайлентблоков ВАЗ 2108 своими руками из хлама. Подошло время…
Передняя подвеска Лада Калина NFR: всё не так просто!
Продолжая менять подвеску Лада Калина NFR на полиуретановую от компании «Точка Опоры» (www.crt.ru), мы столкнулись…
Замена Сайлентблоков «ромашки» или шарниры растяжки на автомобиле ВАЗ 2115,2114,2113,2199,2109,2108
Очищаем гнездо от грязи и продуктов коррозии и обильно смачиваем его и новый сайлент-блок …
Что и где стучит. Рулевое? Суппорт? В подвеске?
Ищем стуки на примере VW Golf 3.
Стук подвески.Лада Калина
Замена направляющих пальцев на ладе калина.
стук в передней подвеске на калине
все о ремонте лады калина ; стук в передней подвеске на лада калине ( одна из причин ) ; ремонт подвески свои…
Лада Калина бюджетный ремонт подвески для нищих!

avtoclubvideo.ru

? Замена сайлентблоков передних рычагов ВАЗ: видео и фото

Если Ваш автомобиль уводит в сторону на небольших неровностях дороги, или при нажатии на педаль акселератора авто пытается ехать правее или  левее, но не прямо, причиной может быть износ сайлентблоков передних рычагов. Они сделаны резинометаллическими и служат для того, чтобы:

  • Удерживать колесо от продольного перемещения
  • Сглаживать неровности дороги, передающиеся на кузов автомобиля

В этой статье мы расскажем, как выполняется замена сайлентблоков рычагов передней подвески на Калине.

Для того чтобы замена сайлентблоков на рычагах своими руками не доставила никаких неудобств, поднимаем на домкрате переднюю часть автомобиля и снимаем переднее колесо. Еще удобнее будет, загнать авто на яму, тогда колесо снимать не придется – оно не будет мешать.  Если использовать подъемник, снимать колесо также не нужно. После такой небольшой подготовки замена сайлентблоков передних рычагов на ВАЗе пройдет без особых трудностей.

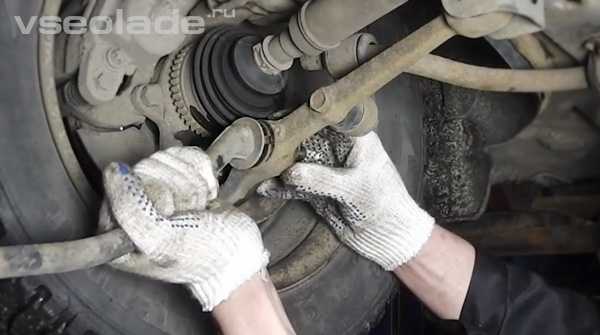

Предварительно обработаем узел WD 40, чтобы легче было открутить заднюю гайку продольного рычага, после чего откручиваем ее ключом №24. Гайка может сильно прикореть из-за чего не будет, откручивается. В этом случае может потребоваться приложение большого усилия. Может даже потребуется нагреть гайку газовой горелкой.

Откручиваем переднее крепление рычага к кузову головкой №17.

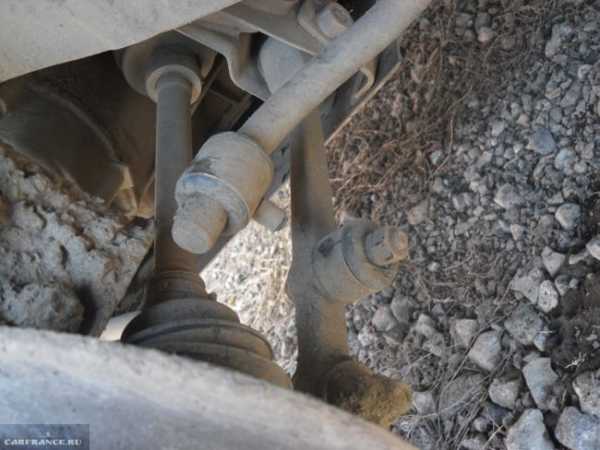

Достаем продольный рычаг из сайлентблока поперечного рычага. Будьте внимательны – регулировочные шайбы на продольном рычаге должны остаться на своем месте (если такие есть).

В одном рычаге два сайлентблока, они вставляются снаружи – с одной и с другой стороны. Извлекаем сайлентблоки из поперечного рычага. Они могут вывалиться сами, а могут и приржаветь наружным металлическим кольцом к рычагу. Тогда потребуется молоток и зубило, чтобы их выбить.

Берем новые сайлентблоки. Запрессовываем их в отверстие рычага.

Спасибо за подписку!

Теперь вставляем продольный рычаг в новые сайлентблоки, резьбовую часть желательно смазать графитовой смазкой или солидолом. Прикручиваем переднее крепление рычага к кузову и зажимаем гайку заднего крепления рычага. То есть собираем все в обратной последовательности.

Готово.

Повторяем те же действия со второй стороны, если это необходимо.

Подольше сберечь сайлентблоки, как и подвеску вцелом, вам помогут простые меры профилактики. О том же, как диагностировать вышедшие из строя сайлентблоки читайте в статье «Диагностика сайлентблоков передних поперечных рычагов».

olade.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
