Замена ремня ГРМ на Лада Калина 2: 8 и 16 клапанов

2013 год стал годом рождения Лада Калина 2, которая была практически полностью модернизирована против своей предшественницы. Автомобиль стал популярным не только в регионах РФ, но и в странах дальнего и ближнего зарубежья. Машина относится к малому классу, но имеет вполне хорошую вместимость.

Лада Калина 2 или ВАЗ 2192 оснащают линейкой силовых агрегатов с рабочим объёмом 1600 см 3. Они различаются не только показателями мощности, но и количеством клапанов в головке цилиндров. Их может быть 8 (двигатель 11186) или 16 (двигатели 21126 и 21127), привод в механизме ГРМ осуществляется зубчатым ремнём.

   Замена ГРМ на 8-ми клапанном двигателе

Если владелец машины считает, что подошло время, ремню в механизме привода ГРМ требуется замена, эту процедуру следует выполнить. Бо́льшая часть владельцев доверяет проведение этой работы специалистам, но при большом желании и навыках обслуживания автомобиля, её вполне можно выполнить самостоятельно. Откладывать это дело на «будущее» не следует, так как обрыв ремешка приведёт к повреждению клапанов в головке блока цилиндров. Работа по замене потребует от водителя около двух часов.

Схема ГРМ Ваз 11186

Следует приобрести расходные материалы, приготовить набор гаечных ключей, автомобильный домкрат, подставку под кузов машины, колодки под задние колёса автомобиля.

Если планируется замена насоса охлаждающей жидкости, нужно иметь антифриз для доливки его в систему охлаждения мотора.

И также потребуется ключ для регулирования натяжения зубчатого ремня. Начинать работу можно в гараже, любой другой горизонтальной площадке. Кроме этого, понадобится набор шестигранников разных размеров. Для удобства выполнения работ лучше всего снять переднее правое колесо.

Для этого на установленном автомобиле затягивают рычаг ручного тормоза, под задние колёса устанавливают колодки, срывают колёсные болты баллонным ключом. Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот. Чтобы получить доступ к приводу ГРМ, следует демонтировать защитную крышку. Понадобиться пятый номер шестигранника, которым выворачивают 3 винта на пластиковой крышке.

Болты крепления защитной крышки

Снятие защитной крышки

Сливают небольшое количество антифриза из системы охлаждения мотора, если будет меняться помпа.

Далее начинается замена ГРМ.

  • Необходимо головкой на «10» вывернуть шпильку натяжного устройства генератора, снять его ремень. После этого следует выставить привод ГРМ по меткам. Лучше всего это сделать при снятом колесе с правой стороны автомобиля. Автомобиль приподнимают домкратом. Устанавливают для надёжности подставку под порог машины, снимают колесо. Теперь ключом нужно вращать болт на шкиве коленвала по часовой стрелке до тех пор, пока метка на шкиве распредвала не совпадёт с отметкой задней крышки защиты.
  • Потребуется пятый номер шестигранника для снятия нижнего защитного щитка привода ГРМ. Далее следует снять шкив коленвала, для этого понадобиться помощник. Он должен включить пятую передачу, надавить педаль тормоза. В это время ключом с удлинителем выворачивают болт крепления шкива, снимают его. За ним также удаляется защитная шайба. Метка на зубчатом колесе должна совпадать с отливом на крышке масляного насоса. Следующим этапом ослабляют натяжение приводного ремня. Отвинчивают болт крепления натяжителя, снимают вместе с регулировочной шайбой, её в дальнейшем возвращают на место.
  • Снимают старый ремень со шкивов. Если нужно, то демонтируют помпу системы охлаждения мотора. Перед установкой новой детали, внимательно осматривают зубчатые колёса. Шкив насоса в системе охлаждения двигателя. Натяжной ролик обычно всегда меняется новым изделием.
  • Перед тем, как установить новый ремень, ещё раз проверяют совпадение установочных меток привода ГРМ, если всё в порядке, продолжают работу. Устанавливают на своё место ролик натяжного устройства вместе с регулировочной шайбой, но не затягивают его. Надевают ремень на зубчатое колесо распределительного вала, далее шкив коленчатого вала, помпа и натяжной ролик.
  • Ремень привода ГРМ натягивают специальным ключом поворачивая ролик натяжителя, направление движения указано на корпусе ролика. Поворачивают его до совпадения меток на подвижной и неподвижной втулках ролика, после этого затягивают болт крепления натяжителя.

Далее на двигателе ВАЗ-11186 ставят на место все снятые детали, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение установочных меток. Если они совпадают, то процедура замены зубчатого ремня выполнена правильно.

   Гнёт ли клапана

К сожалению, такое на 8-ми клапанном двигателе иногда случается, если происходит повреждение зубчатого ремня в приводе ГРМ. Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние привода ГРМ при проведении технического обслуживания, чтобы своевременно выявить возможные проблемы в клапанном механизме. Обрыв ремня приведёт к дополнительным затратам на ремонт силового агрегата, что в несколько раз превысит стоимость ремня с натяжным роликом.

   Замена ГРМ на 16 клапанном двигателе

Чтобы поменять ремень в приводе моторов ВАЗ-21126, ВАЗ-21127 также особых условий не нужно. Понадобятся головки на «10», «15», «17», пятый номер шестигранника, мощная отвёртка с плоским лезвием. Головка блока цилиндров этих двигателей имеет 16 клапанов, и значит, распределительных валов также будет два.

Замену можно произвести примерно таким образом:

  • Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
  • Шестигранником под номером 5 отворачивают 5 болтов верхней защитной крышки ГРМ, 2 винта нижней защиты.
  • Вращают головку на «17» за болт на шкиве коленвала, чтобы установить механизм ГРМ в положение ВМТ первого цилиндра. При этом должны совпадать метки не только на шкивах коленвала и распределительных валов, но и на маховике с корпусом коробки передач.
  • Далее отвёрткой стопорят от проворачивания коленвал, вставив её лезвие между зубьями венца маховика и корпусом КПП.

Фиксация коленвала от проворачивания

  • Отпускают натяжитель ремня генераторной установки, снимают его со шкивов.

Снимаем шкив привода генератора

  • Далее выворачивают винт крепежа шкива коленвала, демонтируют его вместе с распорной шайбой.
  • Ослабив натяжение ремня (для этого проворачивают натяжное устройство), можно демонтировать ремень в приводе ГРМ.

После этого категорически запрещено проворачивать коленчатый вал.

  • Перед сборкой тщательно проверяют состояние всех деталей ГРМ, совпадение установочных меток.
  • Установив новые натяжной и направляющие устройства, можно надевать ремень.
  • Начинают со шкивов распределительных валов, при этом нужно следить за тем, чтобы ветвь ремня между ними не имела прогиба.
  • Когда ремень будет заведён на шкивы помпы, коленвала, натяжителя, его нужно натянуть.
  • Для этой цели хорошо подходят клещи для снятия стопорных колец. Их вставляют в пазы, которые имеются в наружной обойме натяжителя, проворачивают его против часовой стрелки. Когда совпадут метки на обоймах натяжителя, можно затянуть его крепёж.

  • Далее собирают всё в обратном порядке. По окончании сборки перед пуском мотора следует прокрутить коленчатый вал на несколько оборотов, при этом контролировать положение установочных меток.

  Что с клапанами

Как и на 8 клапанном движке повреждение ремня 16 клапанных моторов приводит к печальным последствиям, гнутся клапана. Мотористы приводят факты, когда кроме клапанов повреждались поршня, гнулись шатуны, лопались втулки клапанов. Это приводит к тому, что двигателям требовались дорогостоящие капитальные ремонты. Не надо экономить на расходных материалах привода клапанного механизма, иначе владельца ожидают большие неприятности, связанные с ремонтными работами силового агрегата.

   Сроки замены ремня

Руководство по эксплуатации транспортного средства чётко предписывает сроки проведения всех регламентных работ. Согласно указанию завода, ремень в приводе следует менять при пробеге 75 тыс. км. Многие владельцы выполняют эти рекомендации, но иногда поломки случаются гораздо раньше указанных сроков, это зависит от качества используемых деталей, условий эксплуатации машины, других факторов. Поэтому специалисты рекомендуют не превышать пробег более чем 50–60 тыс. км.

   Какой ремень приобрести

Для эффективной работы двигателя привод ГРМ Лада Калина 2 должен иметь ремень высокого качества. Заводские моторы комплектуют изделиями завода РТИ в г. Балаково или от фирмы Gates. Хорошо показали детали от других мировых производителей комплектующих для автомобильной промышленности. Это могут быть расходники от компании Bosch, Contitech, некоторых других. Следует внимательно отнестись к их выбору, так как можно под видом фирменного товара продают подделки.

grmexpert.ru

Lada Granta и Kalina: проверка и замена ремня привода ГРМ 16-клапанного двигателя

На автомобиле Лада Гранта и Лада Калина проверку состояния ремня привода газораспределительного механизма (ГРМ) 16-клапанного двигателя проводим согласно регламенту технического обслуживания на холодном двигателе (15–35 °C) — через каждые 15 тыс. км пробега. Работа по замене ремня ГРМ в пределах пробега, определяемого регламентом, не предусмотрена, но если при осмотре будут обнаружены дефекты, то проделать операцию можно воспользовавшись нашей пошаговой инструкцией.

Проверку состояния и регулировку натяжения ремня привода ГРМ проводим на холодном двигателе (15–35 °С). Для осмотра ремня следует демонтировать верхнюю крышку привода. При этом для удобства лучше снять бачок омывателя стекла.

Сн1ок

Ключом Torx T-30 отворачиваем пять винтов крепления верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления верхней крышки привода ГРМ.

Ключом Torx T-30 отворачиваем пять винтов крепления верхней крышки привода ГРМ.

Снимок

Расположение винтов крепления крышек привода ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки; 2 — винты крепления нижней крышки.

Расположение винтов крепления крышек привода ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки; 2 — винты крепления нижней крышки.

Расположение винтов крепления крышек привода ГРМ (для наглядности показано на снятом двигателе): 1 — винты крепления верхней крышки; 2 — винты крепления нижней крышки.

898

Отведя верхний край крышки от двигателя и слегка ее приподняв, снимаем верхнюю крышку.

Отведя верхний край крышки от двигателя и слегка ее приподняв, снимаем верхнюю крышку.

Отведя верхний край крышки от двигателя и слегка ее приподняв, снимаем верхнюю крышку.

На автомобиле с механической коробкой передач включаем пятую передачу, перекатываем автомобиль (либо вывешиваем правое переднее колесо и вращаем колесо по часовой стрелке). Осматриваем ремень привода ГРМ. На автомобиле с автоматической коробкой передач для осмотра ремня снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека.

89888жж

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень.

Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и осматриваем ремень.

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений резины от тканевого каркаса. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслое

www.zr.ru

Замена ремня ГРМ Лада Калина 2, Гранта 8 клапанов

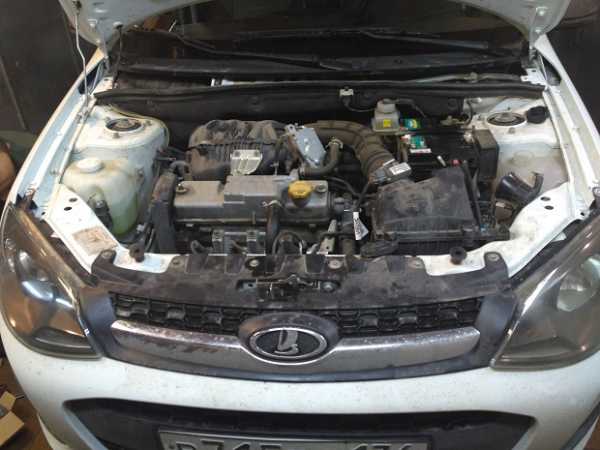

Вчера к нам приехал один из постоянных клиентов на недавно приобретенной Калине второго поколения, замена ремня ГРМ, ролика и помпы плюс всех жидкостей, но об этом в другой статье. Так же данный двигатель устанавливался и на Гранту, поэтому данная статья будет актуальна и для нее. На спидометре 60000 и я считаю, что для данного мотора это оптимальный интервал замены, хоть во всех справочниках написано про 75000.

Оговоримся сразу что при обрыве ремня ГРМ на данном автомобиле гнет клапана. Рекомендуется проводить контроль состояния ремня каждые 15000 километров пробега.

Для работы нам понадобится набор ключей и головок, а также шестигранник на 5 и ключ для натяжного ролика. Вся процедура занимает примерно полтора часа.

Двигатель похож на восьмой.

Для начала снимаем защиту, сливаем антифриз и можно для удобства снять правое переднее колесо. Далее ослабляем контргайку натяжного механизма ремня генератора. Головкой на 10 выкручиваем шпильку натяжителя и снимаем ремень.

Откручиваем четыре болта шестигранником на 5 и снимаем верхнею защитную крышку ремня ГРМ.

Выставляем верхнею мертвую точку (ВМТ). Крутим коленвал за болт крепления шкива по часовой стрелке до момента совпадения метки на звездочки распредвала и защитном кожухе ГРМ.

Откручиваем болт шкива коленвала. Блокируем колеса упорами, затягиваем ручной тормоз, включаем пятую передачу и легким движением ключа с полтора метровым трубным удлинителем откручиваем данный болт.

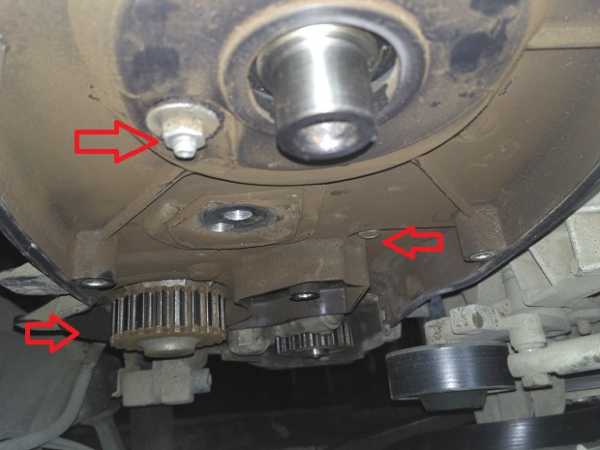

Далее тем же шестигранником на 5 откручиваем болты крепления нижней крышки ГРМ и снимаем ее.

Снимаем защитную шайбу.

На звездочки коленчатого вала должна быть совмещены метки с отливом масляного насоса.

Хвала конструкторам АвтоВАЗа, наконец то на двигателях появились ролики с индикатором натяжения, теперь не надо натягивать на глаз и проверять натяжение перекручиванием ремня, не прошло и тридцати лет с момента изобретения подобной конструкции. Отворачиваем болт натяжного ролика и демонтируем последний так же снимаем старый ремешок газораспределительного механизма. На фото видно, что ремень вытянулся так как метки натяжки разошлись, при контроле состояния ремня ГРМ, если вы увидите такое, нужно будет просто подтянуть его.

Для замены помпы нам нужно снять звездочку распределительного вала, а также открутить несколько болтов внутреннего кожухи и снять его.

Три болта долой и помпу в замену. Зеленой стрелкой указано отверстие под болт натяжного ролика.

Поменяв водяной насос приступаем к установки нового ремня ГРМ.

Ставим на место кожух и звездочку распредвала. Проверяем совпадение всех меток, о них говорилось выше. Ставим натяжной ролик, но болт не затягиваем. Одеваем новый ремень, соблюдаем направление вращения, сначала на звездочку коленвала, распредвала, натяжной ролик и помпу, последнее можно поменять местами. Натягиваем ремень ГРМ. Специальным ключом поворачиваем ролик против часовой стрелки, как указано у него на корпусе…

… до момента совпадения меток на нем и затягиваем болт.

Проворачиваем коленвал два оборота и снова проверяем совпадение меток и натяжку ремня.

Устанавливаем все детали в порядке обратном снятию, заливаем антифриз и заводим. Проще некуда.


Удачи на дорогах. Ни гвоздя, ни жезла!

autogrm.ru

Замена ремня ГРМ на 16-ти клапанной Лада Калина своими силами

В ноябре 2004 года из заводских ворот выехала первая модель Лада Калина. Путь к рождению она по разным причинам преодолела очень долгий. Первые сведения о начале конструкторских работ над моделью появились в 1993 году. Машина относится ко второй группе малого класса, имеет вместительный салон, приятный внешний облик.

Всё устанавливаемые силовые агрегаты этой модели имеют зубчатый ремень в клапанном механизме. Рассмотрим в этой статье как проводится замена ремня ГРМ Лада Калина 16 клапанов.

   О двигателях

В зависимости от комплектации на автомобиль устанавливались один из четырёх модификаций силовой агрегат. Два из них имели 8 клапанов в ГБЦ, два 16 клапанов на двигатель. Расположение цилиндров в один ряд, блок отлит из чугуна. Три мотора имеют рабочий объём равный 1600 см 3, один из них ВАЗ 11194 изготовили с объёмом двигателя 1400 см 3. Этот двигатель, так же, как и ВАЗ 21126, имеет по 4 клапана на один цилиндр, то есть всего их в ГБЦ будет 16. Благодаря некоторым доработкам моторы соответствуют нормам «Евро 3,4».

Схема ГРМ

Движок с рабочим объёмом 1400 см 3 выпускался недолго, так как появление Калина 2 было задумано только для силовых агрегатов с рабочим объёмом 1600 см 3. Ресурс моторов производители гарантируют более 200 тыс. км. Оба мотора поддаются умеренному форсированию без существенного снижения ресурса.

   Гнёт ли клапана

Этот вопрос волнует многих владельцев Калины, других машин ВАЗ с приводом на передние колёса. Это связано с тем, что при обрыве в приводе клапанов или срезании зубьев приводного ремня, происходит удар поршней в головки клапанов. В лучшем случае автомобиль получает изгиб клапанов, но также возможны изгиб шатунов, повреждений поршней, лопнувшие направляющие втулки клапанов. Такая неисправность повлечёт за собой непредусмотренные ранее затраты на выполнение капитального ремонта двигателя.

Пусть не вводят в заблуждение водителей углубления в головках поршней, они не спасают двигатель от повреждений. Помочь в этом случае может только соблюдение всех рекомендаций производителей мотора, использование качественных запасных частей, других расходных материалов, своевременная замена изношенных деталей.

   Процедура замены

Подходит срок замены изношенных деталей в ГРМ водитель задумывается над вопросом его проведения. Кто не хочет испачкать руки или никогда не занимался ремонтом своего авто предпочитают обращаться к специалистам. Однако есть много владельцев, которые предпочитают обслуживать или ремонтировать машину самостоятельно. Эта операция им вполне под силу. Выполнить её можно в гараже или любой подходящей площадке. Работу начинают с открывания капота моторного отсека, так как бо́льшая часть действий водителя будет приходиться на это место.

  • В первую очередь снимают пластиковую крышку, закрывающую силовой агрегат. Снятию защиты механизма ГРМ мешает бачок омывателя стёкол, его нужно демонтировать, тем более что особой трудности это не вызывает. Далее желательно вывернуть свечи зажигания, предварительно сняв с них катушки, это облегчит в дальнейшем проворачивание мотора. Автомобиль затормаживают ручным тормозом, под задние колёса устанавливают упоры, срывают болты правого переднего колеса. Эту сторону машины приподнимают домкратом, при этом не забываю установить упор под кузов автомобиля, снимают колесо.
  • Когда это проделано, можно снять верхнюю защитную крышку механизма ГРМ, которую затягивают 5 винтов.
  • Следующим шагом будет демонтаж ремня привода генераторной установки. Освобождают механизм натяжения, снимают ремень. Теперь можно приступить к демонтажу нижней защитной крышки привода ГРМ, которую удерживают всего два винта.

  • Некоторые механики при этом отсоединяют тягу натяжителя ремня генератора для удобства работы.
  • Теперь механизм ГРМ нужно выставить по меткам, проворачивая шкив коленвала.

Чтобы к нему добраться придётся снять подкрылок, далее защиту двигателя. Снять шкив не так просто, требуется неподвижность коленвала. Это можно сделать, поставив плоскую отвёртку между зубьями венца маховика и корпусом сцепления или включить пятую передачу, нажать педаль тормоза. Шкив снимают вместе с шайбой, а болт ставят на место. Поворачивают вал двигателя до совпадения всех меток.

  • В головке блока цилиндров установлены два распредвала, шестерни которых должны стать своими метками строго напротив меток заднего защитного корпуса.
  • Шестерня на коленвале также имеет прилив, его устанавливают напротив метки корпуса масляного насоса.

  • Также необходимо снять резиновую заглушку и убедиться, что риска на маховике расположена в необходимом месте.

  • После этого приступают к снятию зубчатого ремня.

Сначала ослабевают его натяжение, для этого головкой на «15» отпускают болты на натяжителе и ролике направляющем, ремень снимают со шкивов и вытаскивают из моторного отсека.

  • Ролик натяжной демонтируют с блока цилиндров, так как его обычно меняют новым изделием.

После этого категорически запрещается крутить коленчатый вал или распредвалы.

  • Перед обратной сборкой внимательно осматривают все детали механизма привода ГРМ. Перед установкой роликов желательно резьбу на винтах покрыть специальной смазкой, винт натяжителя сильно затягивать пока не нужно.
  • Ещё раз внимательно проверяют совпадение установочных меток механизма привода ГРМ.
  • Устанавливают новый ремень на шкивы, при этом нужно следить ,чтобы между зубчатыми колёсами распредвалов ветвь ремня не имела провисания. Если всё получилось, приступают к натяжению ремня. Для этого ролик натяжителя поворачивают против часовой стрелки до совпадения подвижной метки на наружной обойме с неподвижным корпусом ролика, где также имеется метка.

  • Теперь можно затянуть винт его крепления. Дальнейшая сборка происходит в обратном снятию порядке проведения операции.

   Сроки замены

Тут однозначного совета дать нельзя. Руководство по эксплуатации транспортного средства предписывает менять ремень в приводе ГРМ через 75 тыс. км пробега. Однако следует отметить, что редко кто из владельцев этот регламент соблюдает. Причин этому может быть несколько, это техническое состояние мотора, качество используемых расходных материалов, условия эксплуатации машины. Чаще всего останавливаются на 50–60 тысячах км пробега, но иногда несколько ранее.

   Какой ремень лучше приобрести

Основным поставщиком, который поставляет ремень ГРМ Лада Калина, является завод РТИ из г. Балаково. Качество его изделий проверено многолетним опытом сотрудничества с заводом ВАЗ, сомнений не вызывает.

Вместе с тем, устанавливаются также импортные комплектующие. Хорошо зарекомендовала себя продукция компании Gates, которая гарантирует ходимость ремня 200 тыс. км и более. Можно воспользоваться услугами других известных компаний с мировым опытом, главное при этом не нарваться на хорошо замаскированную подделку.

grmexpert.ru

Гнет ли клапана на Лада Калина 2 (второго поколения)?

Многие думают об этой проблеме. Есть мнение, что клапаны на Лада Калина 2 гнутся при случае обрывов ремней газораспределительного механизма. Вопрос, и, правда, не только любопытный, но еще и важный.

Что происходит в процессе

Для начала стоит пояснить для тех, кто не слишком осведомлен в тонкостях предмета. Ремень газораспределительного механизма, или иначе ремень ГРМ, представляет собой замкнутое кольцо из резины. На стороне изнутри этого кольца нанесены насечки. Они там находятся дл того, чтобы синхронизировать распределительного и коленчатого валов мотора. Используется обычно в случаях применения ременной передачи.

В момент обрыва этого ремня «распредвалы» как бы «замирают» в положении той секунды, когда собственно и случился обрыв. А вот что касается коленвала, то он вращается далее из-за присущей инерции и поршни сильно бьют по клапанам. Но только по открытым в это время клапанам. Поэтому клапаны и сгибаются. При этом результат не зависит от включенной передачи и количества набранных двигателем оборотов на текущий момент.

Причины обрывов ремня ГРМ

Из-за чего такое может случиться? Все просто, обычно первая причина это то, что помпа заклинивает. Еще обрыв может произойти от сильного устаревания ремня, то есть его плохого качества и изношенностью со временем. Также как и может заклинить ролики, распредвалы и коленвал и так далее.

На поршне следы от удара клапанами

Гнет ли клапана на Калине 2?

На данную модель, Лада Калина 2, устанавливается не один тип двигателей. При наличии машины в комплектации под названием «норма» под капот ставят усовершенствованный двигатель с восьмью клапанами и легкой группой поршней, по другому ОПГ,  (так же такие двигатели ставятся на Ладу Гранта). Вот и возникает проблема столкновения поршней с клапанами в момент обрыва ГРМ-ремня. Случается это из-за того, что в двигателях подобного типа поршни имеют особые выемки, а если облегчить шатунно-поршневую группу (сокращенно ШПГ) – поршни становятся тонкими и уже выемки делать теперь попросту негде.

В комплектации версии «люкс» также есть аналогичная проблема. Хоть там, у двигателей клапанов в два раза больше – шестнадцать, но если ремень ГРМ рвется, то клапаны и поршни в этой машине также сталкиваются. Обычно в моделях «люкс» это происходит значительно реже, чем в других, но все же бывает. Основная причина того, что ремень все-таки рвется – это заклинивание помпы, а также натяжных и опорных роликов.

Когда не стоит искушать свою судьбу…

Если машина не ухожена и владелец мало о ней заботится, то вскоре ему придется потратить немалые деньги на ремонт. Специалисты АвтоВАЗа рекомендуют своевременно производить замену ремней ГРМ, а также неустанно следить за состоянием всех роликов и натяжителей.

ladakalina.club

Замена ремня грм и роликов

В моторах ВАЗ-21116, ВАЗ-11186 ставят ремни Gates.

Гарантия – 120 000 км пробега с заявленным ресурсом 200 000 км. Но, производитель советует менять ремни ГРМ, с целью профилактики, через

75 000 км потому, что обрыв ремня способствует поломке поршней и клапанов.

Что бы поменять ремень привода ГРМ и натяжного ролика моторов ВАЗ-21116, ВАЗ-11186, возьмите торцовый ключ «на 10», накидной ключ «на 17», ключ для поворота натяжного ролика и отвёртку.

1. Открепите провод от клеммы «минус» батареи аккумулятора.

2. Открепите ремень привода генератора.

3. Зафиксировав машину, убрать правое переднее колесо.

4. Зафиксировав поршень 1-го цилиндра, открепите верхнюю часть фронтальной крышки ГРМ.

5. Расслабьте затяжку скрепляющего болта натяжного ролика, прокрутите его, что бы расслабить натяжение ремня (смотрите пример на ВАЗ-21126, ВАЗ-21127).

6. Вывинтите скрепляющий болт колеса привода генератора.



Примечание

Что бы вывинтить скрепляющий болт колеса привода генератора, закрепите коленвал от прокручивания. Для машин с механической коробкой передач, снимите пробку в картере сцепления, отверткой не дайте коленвалу прокручиваться за зубчатую поверхность венца маховика.

Воспользуйтесь другим способом, на самой высокой передаче затормозите стояночным тормозом, таким образом, вы закрепите коленвал от прокручивания.

Для машин с автоматической коробкой передач, держите коленвал за гайку крепления гидротрансформатора, которая станет доступна после того, как вы снимите передний щиток.

ремни Gates



7. Снимите колесо привода генератора с коленвала.



8. Вывинтите 3-и скрепляющих болта нижней части фронтальной крышки привода ГРМ.



9. Открепите крышку.

10. Снимите колесо привода генератора с коленвала.

11. Зафиксируйте ремень привода ГРМ в противоположном порядке снятию. Зафиксируйте колесо привода генератора.

12. Что бы поменять натяжной ролик, вывинтите скрепляющий болт натяжного ролика, открепите его.

13. Зафиксируйте новый ролик в противоположном порядке снятию.



  Что бы сменить ремень привода ГРМ и натяжного ролика моторов ВАЗ-21126, ВАЗ-21127, возьмите инструменты для того, что бы открепить ремень привода генератора, и фронтальной крышки ремня привода ГРМ, накидной ключ «на 17», ключ «на 15», ключ для поворота натяжного ролика, отвертку.



1. Открепите провод от клеммы «минус» батареи аккумулятора.

2. Открепите ремень привода генератора.

3. Зафиксируйте поршень 1-го цилиндра в положении ВМТ.

4. Расслабьте натяжку скрепляющего болта натяжного ролика, прокрутите его, что бы расслабить натяжение ремня.

5. Открепите ремень от колеса распредвала, натяжного ролика, зубчатого колеса водяного насоса.

6. Вывинтите скрепляющий болт, открепите колесо привода генератора.

Примечание

Что бы вывинтить скрепляющий болт колеса привода генератора, закрепите коленвал от прокручивания. Для машин с механической коробкой передач, снимите пробку в картере сцепления, отверткой не дайте коленвалу прокручиваться за зубчатую поверхность венца маховика.

Воспользуйтесь другим способом, на самой высокой передаче затормозите стояночным тормозом, таким образом, вы закрепите коленвал от прокручивания.

Для машин с автоматической коробкой передач, держите коленвал за гайку крепления гидротрансформатора, которая станет доступна после того, как вы снимите передний щиток.

7. Открепите шайбу от колеса привода ремня ГРМ.

8. Открепите ремень привода ГРМ от зубчатого колеса распредвала.

9. Зафиксируйте ремень привода ГРМ в противоположном порядке снятию.

10. Затем произведите исходную установку натяжного ролика. Что бы сделать это, прокрутите его в левую сторону…

11. До момента соединения разреза на наружном диске с выпуклостью на внутренней втулке натяжного ролика.



12. Что бы поменять ролик перед фиксацией ремня, вывинтите скрепляющий болт, открепите ролик.

13. Зафиксируйте новый ролик в противоположном порядке снятию. Маркированный диск ролика должен быть снаружи.

14. Произведите исходную установку натяжного ролика



lada-kalina2.ru

Когда менять ремень ГРМ на Ладе Калине

Легковой автомобиль Лада Калина, первого поколения, выпускался чуть больше 8-ми лет (2004-2013 г.). Он комплектовался, как 8-ми клапанными двигателями (ВАЗ-21114) с рабочим объёмом 1,6 литра, так и 16-ти клапанными моторами (ВАЗ-11194 и ВАЗ-21126) с рабочим объёмом 1,4 и 1,6 литра. А с середины мая 2013 года выпускается второе поколение этих автомобилей.

При обрыве ремня газораспределительного механизма (ГРМ) на восьми клапанных двигателях не происходило встречи клапанов с поршнями кривошипно-шатунного механизма, а вот на 16-ти клапанных двигателях Лады Калины первого поколения, при такой неисправности, клапана загибает, а иногда даже, вдобавок ко всему, ломает поршень или загибает его юбку. Поэтому когда встаёт вопрос о замене ремня ГРМ, владельцам Калин, с 16-ти клапанными двигателями, необходимо руководствоваться инструкцией по техническому обслуживанию этого автомобиля, которая гласит, что менять ремень ГРМ необходимо на ТО-6 при пробеге в 75000 километров.

Но, нужно учитывать, что на срок службы ремня ГРМ сильно влияет состояние натяжного ролика и водяного насоса. Если, при работе двигателя, Вы услышите посторонние шумы, связанные с появлением люфтов в подшипниках выше указанных устройств, то ремень ГРМ необходимо менять вместе с натяжным роликом и водяным насосом независимо от числа пройденных километров. Кроме этого, необходимо знать, что бывают случаи продажи бракованных ремней ГРМ. Поэтому, после их замены, нужно периодически осматривать ремень ГРМ на предмет расслоения его краёв или появления трещин вдоль основания зубьев ремня.

Тем владельцам автомобилей Лада Калина, с 8-ми клапанными двигателями, которые знают, как заменить ремень ГРМ, можно не бояться его обрыва или срезания зубьев, если они имеют в багажнике комплект, состоящий из натяжного ролика и ремня ГРМ, а также необходимый инструмент, который понадобится для его замены. При умелых действиях на это потребуется порядка полутора часов работы в тёплое время года. Ну, а зимой, эксплуатировать автомобиль до тех пор, пока ремень ГРМ порвется, всё-таки не целесообразно.

По опыту эксплуатации автомобилей Лада Калина, ресурс работы натяжных роликов не превышает 80000 километров, а водяных насосов – 120000 километров. Поэтому, на новой Калине, рациональнее будет первый раз заменить ремень ГРМ и натяжной ролик при пробеге порядка 50-60 тысяч километров, а повторно менять ремень ГРМ, натяжной ролик и водяной насос при пробеге 110-120 тысяч километров.
