Как заменить ремень грм на ваз 2114 – Замена ремня ГРМ на ВАЗ-2114 8 клапанов своими руками: видео, фото

Самостоятельная замена ремня ГРМ на автомобилях ЛАДА Самара

Фото- и видеоинструкция для тех, кто планирует самостоятельно заменить ремень привода грм на автомобиле ВАЗ 2114, 13,15.

Для выполнения работ потребуется помощник.


Снятие ремня ГРМ

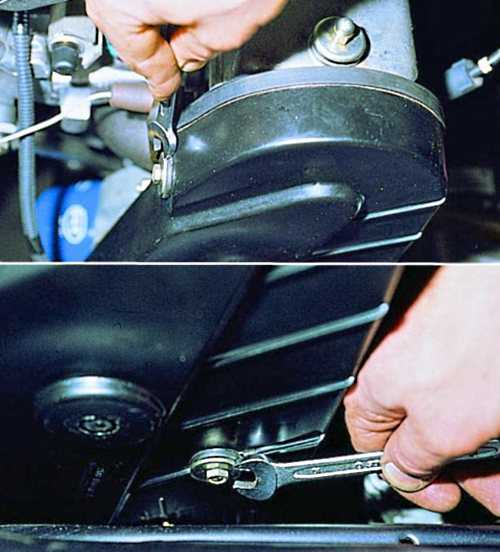

  1. Снимаем переднюю крышку ремня привода ГРМ
  2. Снимаем переднее правое колесо и брызговик двигателя
  3. Снимаем ремень привода генератора
  4. . Поворачиваем коленчатый вал в положение ВМТ такта сжатия первого цилиндра
  5. Торцовым ключом на 17 мм (на части автомобилей на 19 мм) с удлинителем отворачиваем болт крепления шкива, при этом помощник через окно в картере сцепления шлицевой отверткой, вставленной между зубьями венца маховика, удерживает вал от проворачивания.

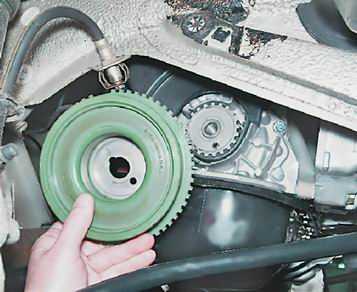

  6. Снимаем шкив.
  7. Отворачиваем гайку крепления натяжного ролика и максимально ослабляем натяжение зубчатого ремня
  8. Снимаем зубчатый ремень со шкивов.
  9. Вращая натяжной ролик, проверяем его состояние. Ролик, имеющий люфт и издающий сильный шум при вращении заменяем

Установка ремня привода ГРМ

  1. Проверяем совпадение меток на зубчатом шкиве коленчатого вала и приливе на корпусе масляного насоса.

  2. Так же убеждаемся в совпадении метки на шкиве распределительного вала и выступа задней крышки ремня привода.
  3. Надеваем ремень на шкивы и натяжной ролик так, как показано ниже на рисунке, не допуская смещения установочных меток.

Надевать ремень нужно так, чтобы ветвь ремня между шкивами распределительного и коленчатого валов была натянута. Допускается немного повернуть распределительный вал в пределах толщины зуба ремня (так, чтобы метка D не сместилась в сторону от выступа С).

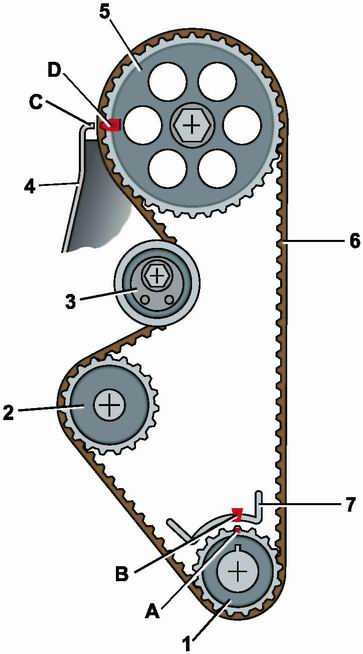

Схема привода распределительного вала: 1 – зубчатый шкив коленчатого вала двигателя; 2 – зубчатый шкив насоса охлаждающей жидкости; 3 – натяжной ролик; 4 – задняя крышка ремня привода ГРМ; 5 – зубчатый шкив распределительного вала; 6 – зубчатый ремень привода ГРМ; 7 – прилив на крышке масляного насоса; А – метка на зубчатом шкиве коленчатого вала; В – метка на приливе крышки масляного насоса; С – выступ на задней крышке ремня привода ГРМ; D – метка на зубчатом шкиве распределительного вала

4. Регулируем натяжение ремня

5. Заворачиваем болт крепления шкива коленчатого вала и, повернув коленчатый вал двигателя на два оборота, убеждаемся в совпадении меток на шкивах и двигателе. При необходимости переустанавливаем ремень.

6. Устанавливаем на место шкив коленчатого вала и затягиваем болт его крепления моментом 97,9–108,8 Н·м (9,9–11,1 кгс·м).

7. Устанавливаем на место переднюю крышку ремня привода ГРМ и ремень привода генератора в последовательности, обратной снятию.

8. Регулируем натяжение ремня привода генератора

Видео по замене ремня грм на 8кл. движке:

remont2114.ru

Замена ремня ГРМ ВАЗ 2114

Профессионал сможет заменить ремень ГРМ на ВАЗ 2114 за считанные минуты, а вот сколько понадобится времени на данную процедуру обычному рядовому автовладельцу? – вопрос открытый. Но бесспорно одно: чем большей информацией обладает последний, тем легче, а значит – и быстрее он сможет справиться с заменой названной детали.

Где найти эту информацию? В моей сегодняшней статье.

Итак, вначале небольшое вступление для тех, кто пока не очень хорошо разбирается в механизме автомобиля.

Поэтапная инструкция по замене ремня ГРМ на ВАЗ 2114 своими руками.

Ремень ГРМ представляет собой резиновое замкнутое изделие, используемое для синхронизации коленчатого и распределительного валов.

Осуществлять замену данной детали необходимо в обязательном порядке, ведь последствия выхода ее из строя могут быть самыми разными: от остановки работы движка до обездвиживания всего автомобиля. При этом, как правило, сама замена должна производиться в несколько этапов. У ВАЗ 2114 их два.

Первый этап.

1. Для начала авто необходимо поставить на ровную поверхность и зафиксировать его положение с помощью ручного тормоза. Рычаг КПП устанавливается на 4-ю или 5-ю передачу.

2. После этого снимают переднюю крышку ГРМ.

3. Коленвал проворачивают против часовой стрелки (метка распредвала переместилась от усика задней крышки на пару зубчиков). Так удается слегка ослабить натяжение ремня. Теперь последний можно снять с привода генератора.

4. Крепящий болт ставится на место, а на коленвале снимается шкив привода генератора.

5. Рычаг КПП устанавливают на «нейтралку».

6. Затем вновь поворачивают коленвал — пока не появится метка на маховике. Когда эта метка будет в центре, вращение прекращают. Метка шкива распредвала располагается напротив метки установочной, которая находится на задней крышке.

6. Теперь гайка крепления натяжного ролика ослабляется, старый ремень ГРМ снимается.

7. На шкив распредвала надевают новый ремень (левую сторону ремня цепляем за ролик и надеваем на шкив помпы и на шкив коленвала) и натягивают его — с помощью ролика, который следует крутить против часовой стрелки.

8. Заключительным действием первого этапа коленвал поворачивают на несколько оборотов, возвращая метки на их прежние места.

Второй, завершающий, этап.

Замена ремня практически завершена. Осталось только отвернуть болт коленвала, закрепить шкив генератора, окончательно натянуть ремень ГРМ (с помощью все того же ролика) и проверить результаты работы, заведя двигатель автомобиля. Если все в порядке, можно закреплять на место переднюю крышку ГРМ.

Как видите, процесс замены ремня ГРМ назвать легким и быстрым очень сложно, ведь осуществить данную процедуру быстро и качественно сможет только лишь профессионал.

Видео.

Рекомендую прочитать:

autoepoch.ru

замена ремня ГРМ. Пошаговая инструкция :: SYL.ru

На ВАЗ-2114 замена ремня ГРМ производится при его обрыве или при плановом обслуживании. Срок службы у этого привода не более двух лет или же, если пробег у машины внушительный, с интервалом не больше 60 тыс. км. Использовать элемент дольше рискованно – обрыв может привести к тому, что клапаны встретятся с поршнями и произойдет их разрушение. Дело в том, что при обрыве передача вращения на распределительный вал прекращается. Клапаны при этом останавливаются. Но поршни продолжают двигаться и верхняя их часть ударяет по тарелкам клапанов.

Ременная передача

Привод газораспределительного механизма на ВАЗ-2114 осуществляется при помощи гибкого ремня. Причем независимо от того, 8 или 16 клапанов в двигателе. Отличие одно: у последних ремень немного длиннее и используется два ролика (один для натяжения, второй обводной). Привод позволяет вращать не только шкив распредвала, но и помпу для нормального функционирования системы охлаждения.

Обязательно учитывайте то, что ремень должен устанавливаться строго по стрелкам, которые нанесены на его поверхности. Если нет стрелок, то ориентироваться следует на надписи. При замене ремня ГРМ ВАЗ-2114 (8 клапанов) необходимо, чтобы надпись читалась со стороны правого колеса. Обязательно осматривайте состояние жидкостного насоса – его нужно менять с интервалом в 70-90 тыс. км.

Подготовка к проведению замены

Прежде чем начинать ремонт, нужно осуществить подготовку:

  1. Под задними колесами поставить упоры, чтобы автомобиль при ремонте не скатился.
  2. Ослабить затяжку болтов, которыми закреплено правое колесо на ступице.
  3. Правую сторону машины приподнять на домкрате.
  4. Полностью демонтировать колесо.

Вот и все, автомобиль готов к проведению демонтажа старого ремня и установке нового. Делать замену ремня ГРМ на ВАЗ-2114 (8 клапанов) нужно таким же образом, как и на 16-клапанных моторах. Отличие в том, что на одну метку больше нужно установить и ремень длиннее.

Снятие старого ремня

Чтобы снять старый ремень, потребуется зафиксировать коленчатый вал, не допустить его проворачивание. Необходимо сорвать болт, который находится на шкиве коленчатого вала. Сделать это можно такими способами:

  1. Не снимая колеса, установить под задними упоры и выжать ручник. Подлезть под машину и при помощи головки на «19» и трещотки выкрутить болт.
  2. После снятия колеса можно усадить помощника на водительское сиденье. Он выжимает педаль тормоза, чтобы зафиксировать приводы. Коленчатый вал в этом случае тоже будет застопорен.

Использовать другие способы нежелательно, так как увеличивается вероятность повреждения элементов блока двигателя, масляного насоса, непосредственно ременной передачи. Замену ремня ГРМ ВАЗ-2114 своими руками можно выполнить буквально за несколько минут, но если имеется опыт в проведении этой работы.

После выкручивания болта на коленчатом валу необходимо снять шкив привода генератора, ослабив натяжение его ремня. Затем ключом на «17» выкручиваете гайку с ролика и полностью снимаете ремень ГРМ.

Установка нового ремня по меткам

Чтобы поставить новый ремень, вам нужно выполнить такие действия:

  1. Установить шкив распределительного вала по метке. Если работа производится на 16-клапанном моторе, то оба шкива устанавливаются по меткам, после чего они фиксируются от проворачивания.
  2. Коленчатый вал установить по метке, для этого открываете смотровое оконце в картере сцепления.

Только при условии совпадения всех меток гарантирована стабильная работа всего механизма. Дальнейшие действия:

  1. Устанавливается новый ролик ремня ГРМ.
  2. На шкиве коленчатого вала располагается ремень.
  3. Продевается через жидкостную помпу, ролик натяжителя, обводной (на 16-клапанных моторах).
  4. В последнюю очередь ремень надевается на шкив распредвала.
  5. При помощи специального ключа корректируется положение ролика натяжителя. Этим изменяется натяжение ремня ГРМ.

Если нет специального ключа для роликов, можно использовать отвертку и два самореза или гвоздя. Устанавливаете их в отверстия ролика, между ними отвертку, которой и производите вращение эксцентрика. Гайкой фиксируете его положение.

Корректировка натяжения

Необходимо добиться такого натяжения, при котором без прикладывания большого усилия часть ремня между шкивами распределительного и коленчатого валов проворачивалась на 90 градусов. Если это сделать можно вообще без усилий, то требуется натянуть ремень сильнее. Если же не удается повернуть ремень, то нужно ослабить натяг. В первом случае возможно проскальзывание ремня и смещение фаз газораспределения. Во втором – разрушение подшипников, выход из строя помпы.

Перед запуском обязательно проверьте совпадение всех меток на шкивах коленчатого и распределительного валов. Для этого прокрутите коленвал на 2-4 оборота, после чего перепроверьте совпадение всех меток. Если они не совпадают, то произведите корректировку. На этом замена ремня ГРМ ВАЗ-2114 окончена, можно приступать к сборке узла.

www.syl.ru

пошаговая инструкция, фото и видео

Когда у водителей возникает вопрос, почему сползает ремень газораспределительного механизма, они обращаются в сервисный центр или читают отзывы автолюбителей. Проблему можно решить, если заменить ремень своими руками. Как осуществляется замена ремня ГРМ на ВАЗ 2114 8 клапанов: видео, подробная инструкция по установке и регулировке содержатся в статье.

Содержание

[ Раскрыть]

[ Скрыть]

Для чего нужен ремень ГРМ

Ремень ГРМ связывает коленвал с распредвалом и синхронизирует их работу. Он заставляет вращаться кулачковый вал ГРМ, обеспечивая этим выполнение своих функций. Кроме того, через эту ременную передачу приводятся в действие и другие узлы двигателя.

Деталь представляет собой резиновое изделие, имеющее зубчатую внутреннюю поверхность, благодаря которой обеспечивается синхронность и исключается проскальзывание.

Внешний вид резинового изделия

Меняем ремень сами (на 8 клапанной модели)

Замена ГРМ ремня ВАЗ 2114 строго регламентирована в инструкции по эксплуатации авто. Рекомендуется менять эту деталь через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробежав положенные км., он сползает с шестерен, жрет, лопается, а может и разорваться.

Для автомобиля с установленным на нем двигателем объемом 1,5 литра, имеющим 8 клапанов, порыв ремешка не будет иметь серьезных последствий: авто просто остановится и не будет заводиться. А в двигателе объемом 1,3 л., могут повредиться клапана, что приведет к поломке всего мотора. Если на ВАЗ2114 установлен инжектор, то, когда сползает, жрет или рвется ремень, на приборной панели высветится: «ошибка датчика фар». Решать вопрос через сколько км. менять эту деталь, следует после визуального осмотра и делать замену, если он в плохом состоянии. Какой ремешок лучше выбрать, написано в руководстве к ВАЗ 2114.

Необходимые инструменты

Для проведения замены своими руками, необходимо подготовить новые запчасти и инструменты:

Этапы работы

Последовательность замены своими руками состоит из следующих этапов:

  1. Автомобиль нужно установить на ручной тормоз.
  2. Установить 4-ю или 5-ю передачу.
  3. Открутив три болта, следует снять крышку, которая защищает привод распределительного вала.
  4. Далее, нужно ослабить ремешок привода генератора и снять его с коленвала вместе со шкивом, оставив болт, который его удерживает.
  5. Теперь автомобиль следует перевести на нейтральную передачу.
  6. На следующем этапе нужно заняться метками. Для этого прокручиваем коленчатый вал в направлении часовой стрелки, наблюдая за метками и маховиком. Крутить вал следует пока метка не будет находиться параллельно среднему делению шкалы.
  7. Убедившись, что метка на шкиве находится напротив метки на защитной крышке, нужно немного ослабить крепежную гайку на натяжном ролике. При необходимости меняем натяжной ролик.
  8. С помощью ролика нужно ослабить натяжку ремешка, чтобы его снять.
  9. Далее, необходимо установить новое изделие на зубчатый шкив коленвала.
  10. Затем нужно натянуть ведущую ветвь изделия на шкив распредвала так, чтобы она не провисала.
  11. После провернуть коленвал на 1,5-2 оборота и выставить метки. Если метки не совпадают, ремень следует снять и повторить процедуру установки заново.
  12. После выставления меток нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
  13. Проворачивая натяжной ролик против часовой стрелки необходимо выполнить регулировку натяжки ремешка ГРМ и надеть ремень генератора.

    Гайка для ослабления и натяжки

  14. После выполнения всех работ нужно завести двигатель и по звуку определить о необходимости регулировки натяжения ремешка.

Почему стоит менять ремень ГРМ своими руками: сэкономите время и деньги, будете знать, что делать, если он сползает или жрет.

 Фотогалерея

Видео «Замена ремня ГРМ на ВАЗ 2114 с восьмиклапанным двигателем»

В этом видео можно увидеть процесс замены, а также необходимые инструменты.

avtozam.com

замена ремня ГРМ своими руками

Ремень ГРМ в любом автомобиле выполняет функции связующего звена, синхронизируя работу распределительного и коленчатого валов, чему не является исключением и ВАЗ 2114. В большинстве случаев замена ремней ГРМ на 2114 и других авто строго регламентирована в руководстве по эксплуатации автомобиля, в особенности — на 8 клапанных движках. Однако не многие автолюбители знают, что представляет собой эта деталь, а также где её искать.

Место расположения ремня ГРМ на ВАЗ 2114

Расположение ремня ГРМ под капотом ВАЗ 2114

Найти эту важную деталь совершенно несложно, поскольку при открытии капота автомобиля, она сразу же бросается в глаза. Данный ремень отличается от других зубчатой внутренней поверхностью, а также проходит не только через распределительный и коленчатый вал, но и соединяет несколько вспомогательных запчастей, за счет чего подвержен повышенному износу, поэтому его замена должна проводиться своевременно.

Рано или поздно, ремень ГРМ может начать «подъедать», сползать или начать рваться. Нередко бывает так, что это связующее два вала звено рвется непосредственно во время движения. В таких случаях автомобиль глохнет и не заводиться, а в инжекторных версиях 2114 на приборной панели загорается лампочка «ошибки датчика фаз».
