Как измерить сверловку (PCD) колесного диска?

Очень часто нам задают вопрос о том, как правильно измерить один из основных параметров колесного диска — его сверловку (она же PCD). И сегодня мы подробно ответим на этот вопрос.

PCD (Pitch Circle Diameter) — диаметр расположения центров отверстий под крепеж на колесном диске.
Пара примеров:
5х114.3 — 5 отверстий, которые расположены на диаметре 114.3мм;
3х112 — 3 отверстия, которые расположены на диаметре 112мм;
4х108 — 4 отверстия на диаметре 108мм;
6х139.7 — 6 отверстий на диаметре 139.7мм.

Измерение сверловки 4-х или 6-ти болтового колесного диска не представляет никакой сложности, необходимо просто замерить расстояние между центрами противоположных отверстий.

Однако, измерение сверловки 5-ти болтового диска более нетривиальная задача, ведь тут нет противоположных отверстий (противоположным считаем то отверстие, хорда к центру которого проходит через центр (!) колесного диска).

Мы всячески НЕ рекомендуем использовать широко распространенные в интернете методы с одним измерением и дальнейшим умножением полученного значения на некий коэффициент — с 99% вероятностью Вы получите неверное значение.

Итак, чтобы измерить сверловку (PCD) 5-ти болтового диска необходимо произвести два измерения и затем сложить два полученных значения.

Замеры в силу своей специфики мы конечно же будем проводить на колесной проставке, а не на колесном диске, но это совершенно не меняет сути.

Замер №1: расстояние от внутренней кромки одного из 5-ти отверстий до центрального отверстия (DIA) колесного диска:


Результат нашего измерения равен 20.0мм

Замер №2: расстояние от внешней кромки одного из 5-ти отверстий до противоположной стороны центрального отверстия (DIA) колесного диска:



Результат второго замера равен 92.0мм:

Складываем два полученных значения: 20.0 + 92.0 = 112мм
Таким образом, сверловка колесного диска (проставки-адаптера в нашем случае) имеет значение 5х112 (где «5» — количество отверстий, «112» — диаметр расположения их центров в миллиметрах).

Закрепим полученные знания еще одним примером. На этот раз замеры будем производить не штангель-циркулем, а обычной линейкой.

Измеряем расстояние от внутренней кромки одного из отверстий (любого) до ЦО (центрального отверстия, DIA):


Результат: 20.0мм

Далее измеряем расстояние от внешней кромки одного из отверстий (опять же любого) до противоположной стороны ЦО. Следите за тем, что бы линейка проходила строго через центр колесного диска!


Получаем: 92.0мм

Складываем: 20.0 + 92.0 = 112мм, т.е. в данном случае значение измеряемой сверловки все те же 5х112!

Сверловка определена!

adaptersmasters.ru

Сверловка дисков — в чем может быть секрет?

Колесной диск Самой ответственной деталью, связывающей автомобиль с дорожным полотном через шину, есть ее диск. Довольно часто покупая новые диски или меняя резину, возникает вопрос о параметрах колеса. В этом плане, наряду с другими обозначениями существует понятие «сверловка дисков», а о том, что оно означает и как определить данный показатель для конкретной ашины, мы Вам сейчас расскажем.

1. Что подразумевает понятие «сверловка дисков?

В общем понятии, «сверловка» является одним из этапов технологических операций, предусматривающих создание и обработку деталей. Другими словами — это вид механической обработки металла (либо каких-то других материалов) путем их резанья. Сверловку отверстий выполняют с использованием сверла, которое играет роль специального вращающегося режущего инструмента. Полученные в ходе сверловки отверстия имеют два основных параметра – это диаметр и глубина. Для получения необходимых результатов этих показателей, используют сверла разного диаметра и формы, но даже в этом случае, диаметр готового отверстия будет несколько больше диаметра инструмента, что объясняется «биением» при выполнении работы. Точность сверления повышается за счет регулировки сверлильного станка.

Сверловка

В результате проведенной операции, как правило, можно получить два вида отверстий: глухие и сквозные. Основное их назначение – установка крепежа или помещение другой детали. С такой целью выполняется и сверловка автомобильных дисков.

Сверловка дисков обозначается как PCD (Pitch Circle Diameter) и является диаметром окружности (в миллиметрах), на которой расположены крепежные отверстия колеса (их центры). На сегодняшний день, выделяют существенное количество разновидностей сверловки колесного диска. Так, к примеру, производители немецких автомобилей часто обозначают ее как PCD 5х112 (Skoda, Volkswagen, Mercedes, Audi,), в то время как заводы-изготовители азиатских стран пользуются маркировкой PCD 5х100, 5х114,3 (Mazda, Subaru, Honda).

Сверловка отверстий диска – довольно специфический параметр, на который, многие автолюбители, любуясь «размером», не сразу обращают внимание. Это очень неправильно!

Всегда стоит помнить, что производитель дисков просто обязан с высочайшей точностью рассчитывать фиксацию колеса на ступице, ведь даже самое незначительно несовпадение центров диска и ступицы может повлечь за собой опасные биения, которые часто приводят к отрыву колеса. Поэтому, сверловка должна быть выполнена с точностью до миллиметра.

Сверловка дисков Исходя из этого, становится понятно, что, например, на автомобиль Hondа, сверловка дисков которого соответствует 5х114,3, категорически не рекомендуется устанавливать диски со сверловкой 5х112. Кроме того, иногда встречаются еще и менее заметные отличительные черты диаметра сверловки, которые просто невозможно определить невооруженным глазом. Вот, к примеру, PCD BMW соответствует показателю 5×120, а PCD автомобиля Jaguar, не так уж и сильно отличается, обозначаясь как 5×120,6. Поэтому, если Вам не нужны лишние проблемы, то в ситуации выбора колесных дисков, лучше проконсультироваться со знающими людьми.

Если параметр сверловки диска не совпадает с аналогичными параметрами транспортного средства, то помочь может использование специального крепежа (болт/гайки). Для автомобилей, предусматривающих «болтовое» крепление диска производители разработали, так называемый «болт-эксцентрик». Его конус способен смещается, занимая четкое положение в крепежных отверстиях устанавливаемого диска, в то время как резьбовая часть, точно заходит в резьбовые отверстия ступицы машины, тем самым предотвращая неровное размещение крепежа.

В тех случаях, когда на автомобиле присутствует «гаечное» крепление, для точного размещения соединений, используют «гайку-эксцентрик», однако, она встречается намного реже аналогичного болта. Используя «ексцентричный» крепеж, не стоит забывать и о наличии центровочных колец, ведь только вместе, они могут помочь получить желаемый результат.

2. Как узнать значение сверловки дисков?

Сверловка Параметр PCD указывается производителем дисков на его обратной стороне и представлен в виде цифр, например «5х114,3», где: 5 — это количество имеющихся крепежных отверстий (в отдельных случаях может обозначаться как LZ), а 114,3 – соответствует диаметру расположения крепежных отверстий и обозначает тот самый показатель PCD. Если по каким-то причинам, Вы сомневаетесь в указанной информации, то сверловку дисков можно рассчитать самостоятельно. Для этого нужно взять самую обычную линейку и измерить ею расстояние между центрами соседних отверстий (S). Заметьте, что бы выполнить измерения, колесо снимать не надо.

Для получения значения PCD дисков, обладающих тремя болтами (гайками) крепления, полученное расстояние S следует разделить на коэффициент 0.8658. В случае наличия четырех отверстий, формула вычисления приобретает другой вид: PCD = S / 0,7071, а если отверстий пять, то узнать показатель сверловки Вы сможете разделив расстояние S на 0,5878. При шести отверстиях PCD = S / 0,5. Кроме того, существуют, также диски с большим количеством указанных отверстий. Такую сверловку называют двойной. Так, сверловка 5×100/114,3 означает, что на диске имеется 10 отверстий, первая пятерка которых предназначается для сверловки 100, а вторая – для сверловки 114,3. Другими словами, этот вариант подойдет как для автомобилей с размерами 5х100, так и для машин, диски которых соответствуют значению 5х114,3.

Диаметр центрального отверстия, который измеряют со стороны привалочной плоскости, должен полностью подходить под диаметр посадочного цилиндра, размещенного на ступице транспортного средства.

Точное соответствие указанных размеров сможет обеспечить предварительное центрирование колеса на ступице, что значительно упрощает процедуру установки болтов. Финишное центрирование проводят по коническим или сферическим поверхностям путем крепления диска колеса с помощью болтов иди гаек, помещенных в соответствующие отверстия.

Сверловка дисков Покупая «неродные» диски, существует вероятность, что центральное отверстие окажется больше чем нужно. Дело в том, что разные производители автомобильных запчастей, заранее увеличивают диаметр отверстия, снабжая диск набором переходных колец, которые позволяют использовать деталь на различных моделях транспортных средств. В данном случае, центровку колеса выполняют по сверловке.

Для монтажа «неродных» дисков, имеющих неправильной вынос (но правильную сверловку) необходимо подготовить специальные проставки, которые устанавливаются между привалочной плоскостью диска и ступицей, обеспечивая корректировку вылета.

Учитывая, что производитель делает отверстия крепления с приличным плюсовым допуском диаметра, то ошибиться в выборе необходимого значения PCD очень просто, особенно если оно отличается от штатного лишь на пару миллиметров. Например, на ступицу со сверловкой диска 100/4, довольно часто устанавливают колесо PCD которого равно 98/4 (конечно, 98 мм от 100 мм на глаз не отличишь). Этого, ни в коем случае нельзя делать, ведь из всех имеющихся гаек (или болтов) лишь одна деталь будет полностью затянута, а остальные отверстия «уведет» от нужного положения и крепеж останется либо совсем недотянутым, либо затянутым с перекосом, что означает неполную посадку колеса на ступицу. При движении автомобиля, такое колесо будет сильно вибрировать, а не полностью затянутые гайки могут открутиться сами собой.

3. Что еще нужно знать про сверловку дисков?

Сверловка Как правило, обозначения PCD, что указывает на количество болтов крепления колеса и на диаметр окружности, где расположены отверстия для них, а также показатель DIA (диаметр центрального отверстия), не вызывают особого беспокойства у тех водителей, которые ездят на стандартных дисках и не думают их менять. Однако, многих эстетов, которые бы с радостью подобрали диски какого-то оригинального дизайна, эти буквы заставляют серьезно задуматься, порой вызывая головную боль. И правда, вариантов сверловки дисков насчитывается не один десяток. Взять хотя бы колеса, крепление которых выполняется посредством пяти болтов. В этом случае, показатель PCD может соответствовать и 110, и 112, и 113, и 114, и даже 114.1, 114.3 и 115, но и это далеко не полный список.

Обратите внимание! Даже небольшая разница в несколько миллиметров, уже считается критичным значением, ведь даже если колесо и «налезет», то для его фиксации одни болты придется затягивать очень сильно, а вторые окажутся недотянутыми. Понятное дело, что ничего хорошего из этого не получится. Почему же получается, что одни размеры PCD шире, а некоторые другие считаются вариантом экзотики? Почему бы производителям не облегчить жизнь автовладельцам и не выбрать какой-нибудь единый стандарт, как, например, в случае с предохранителями?

Естественно, у автомобилей с разной массой, разным будет и количество болтов крепления дисков, ведь чем транспортное средство тяжелее, тем больше болтов ему потребуется. Все зависит от веса и силы нагрузки на колеса, а также от среды эксплуатации того или иного автомобиля. Вот, представьте, что Daewoo будет ездить по асфальтированной дороге, а Toyota — по бездорожью, очевидно, что нагрузка на болты в каждой из ситуаций будет кардинально отличаться. Поэтому, производителям транспортных средств намного проще увеличить количество болтов, нежели придумывать какие-то универсальные, суперпрочные детали, подходящие под любую модель. Тем более, что повышение прочности таких элементов существенно скажется на их цене, а при разработке многих автомобилей, практически каждая копейка на счету.

Сверловка Но почему же, даже при одинаковом количестве болтов, их отдаленность друг от друга и диаметр центрального отверстия все равно остаются разными для всех машин, пусть они и представляют одну марку? Как оказалось, скорее всего, это просто дело привычки. Показатель PCD никак не влияет на прочность конструкции и если говорить о конкретных размерных значениях, то все дело в исторических причинах, связанных с применением различных измерительных систем. Так, например, с самого начала немцы использовали метрическую систему, в то время как японцы начали с копирования американских автомобилей, а при их проектировании все размеры задавались в футах и дюймах.

Если рассматривать данный вопрос с теоретической точки зрения, то производителям, вроде бы, ничего не мешает создать единую размерную шкалу. Однако, в реальности, внесение изменений в привычные PCD и DIA, скорее всего, повлечет за собой существенные расходы на модернизацию (а, возможно, и полную замену) станков, использующихся для изготовления колес или деталей ступиц. Также, стоит учитывать и тот факт, что большинство автопроизводителей не практикуют разработку и выпуск дисков, предпочитая заказывать их у независимых компаний, поэтому, процедура подбора колес, точно легче не станет. Так что, дорогие друзья, как говорится: «что есть – то есть, и на том спасибо».

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

auto.today

УЧИМСЯ ПОДБИРАТЬ ДИСКИ + ТАБЛИЦА РАЗМЕРОВ СТУПИЦ / личный блог Serebro / smotra.ru

Итак, решил сегодня написать чё-нить полезненькое. =)

Поговорим про основные понятия, которыми приходится оперировать при подборке автомобильных дисков.


Параметры LZ и PCD («сверловка»)
LZ – количество крепежных отверстий;
PCD – диаметр окружности в миллиметрах, на которой расположены крепежные отверстия.
Например, в обозначении «4х98»: 4 – это количество отверстий; 98 – диаметр (в миллиметрах) окружности, на которой они расположены.

ET (вылет диска) – расстояние в миллиметрах между плоскостью крепления диска к ступице автомобиля и воображаемой плоскостью, проходящей по середине обода.
Например, в обозначении «Вылет 35» или «ЕТ 35»: 35 – это расстояние в миллиметрах между плоскостью крепления диска к ступице автомобиля и воображаемой плоскостью, проходящей по середине обода.

Вылет может быть:
«положительным» (Схема 1: вылет+), если привалочная плоскость не переходит за воображаемую плоскость. В этом случае у установленного колеса большая часть обода будет «утоплена» внутрь арки автомобиля;
«нулевым», если привалочная и воображаемая плоскости совпадают;
«отрицательным» (Схема 1: вылет-), если привалочная плоскость переходит через воображаемую плоскость. В этом случае сразу видно, что посадочное место глубоко утоплено внутрь диска.

Для определения величины вылета колеса воспользуемся Схемой 1. Необходимо измерить расстояние «В» с внутренней стороны колеса. Разделить расстояние «Х» пополам, и вычесть из «В» эту половину «Х». Если полученная разность положительная, то и вылет «положительный», если отрицательная, то и вылет «отрицательный».

Общее правило таково: есть большая вероятность успешной установки на автомобиль диска с вылетом, который меньше необходимого, чем диска, вылет которого больше стандартного. А вообще, считается вполне допустимым, если значение вылета колеблется в пределах ±5 мм от стандартного.

И еще одно важное замечание. Параметр ET необходимо рассматривать в рамках стандартного размера диска. То есть вылет является «родным» строго только для определенной ширины диска. И если Вы решаете поставить на свой автомобиль более широкие диски, Вам необходимо учесть, что в этом случае вылет должен быть меньше стандартного. И наоборот: более узкий диск — больший вылет.

DIA – диаметр центрального отверстия диска (в миллиметрах)

Производители колес в большинстве случаев выпускают колеса с максимально возможным центральным отверстием. Для установки такого колеса на конкретную модель автомобиля используют

smotra.ru

Типы и маркировка колесных дисков

Типы дисков

Колесные диски делятся на две большие группы: стальные и сделанные из легких сплавов.

   1. Стальные диски
   2. Легкосплавные диски


Стальные диски, точнее, их части, штампуют из листа, а потом эти части соединяют сваркой. Получается предельно дешево и достаточно качественно — именно поэтому подавляющее большинство автомобилей на заводском конвейере оснащают стальными.

Достоинства:

+ невысокая цена;
+ довольно высокая прочность и возможность восстановления даже в случае очень сильного смятия закраин.

Недостатки:

— большая масса;
— невысокая точность изготовления (а значит, возможны проблемы с балансировкой) и устаревший дизайн;
— невысокая коррозионная стойкость, во многом обусловленная качеством покрытия. При этом самая низкая коррозионная стойкость у дисков, покрытых эмалью и электрофорезом.

Легкосплавные диски по многим свойствам лучше стальных. Они допускают любые игры с дизайном, у них высочайшая точность изготовления, они прекрасно отводят тепло от тормозного узла, но главное — они легкие (чем легче диски, тем меньше общая масса неподрессоренных частей автомобиля, а значит, тем лучше). Это общие достоинства. Уточненно же судить об их плюсах и минусах можно, лишь учитывая, каким способом и из какого именно сплава они сделаны — тут много нюансов, колесо колесу рознь.

По способу изготовления легкосплавные диски делятся на литые и кованые.

Литой диск имеет зернистую внутреннюю структуру металла, и в этом его основной минус: при долгой езде по колдобинам в металле идет процесс накопления микротрещин (невидимых и потому опасных), которые рано или поздно проявят себя — от сильного удара диск может расколоться.

Недостатки:

— литой диск требует серьезной защиты поверхности, без этого он быстро покрывается белесой оксидной пленкой и теряет товарный вид;
— литой диск довольно хрупкий: при очень сильном ударе раскалывается, что на высокой скорости чрезвычайно опасно. Чтобы обеспечить достаточную механическую прочность, приходится увеличивать толщину стенок, а это снижает столь желанный выигрыш в весе.

Кованый диск. Ковка обеспечивает исключительно высокую прочность и жесткость конструкции. Кованый диск держит сильнейшие удары; в крайнем случае он не лопается, как литой, а гнется без образования трещин, что, безусловно, безопаснее. Кроме того, он очень легкий. Сравните: стальной штампованный диск, допустим, для 7-й модели ВМW весит 9 кг, литой алюминиевый — 7,8 кг, а кованый алюминиевый — 6,8 кг. Помять его теоретически можно, но скорее разлетится подвеска, чем помнется закраина кованого колеса.
Коррозионная стойкость кованого диска значительно выше, чем литого, а значит, ниже требования к защите поверхности. Если бы не высокая стоимость, обусловленная сложностью технологии, кованые диски, наверное, давно бы вытеснили все остальные — по большинству характеристик кованым нет равных.
Льют и куют диски из алюминиевых и магниевых сплавов. Если расположить легкосплавные диски в порядке «от минуса к плюсу» по чисто техническим параметрам, то ряд будет таким: литой магниевый (легкий, но капризный, быстро растрескивается), литой алюминиевый (нормальный по совокупности качеств), кованый алюминиевый (прочный и легкий) и кованый магниевый (сверхпрочный и легкий). Но при выборе дисков, понятно, не только технические параметры играют роль. Советуем сразу отбросить крайности: магниевые диски, как литые, так и кованые, — большая редкость, их, как правило, делают только на заказ для спортивных машин.



Маркировка дисков.

На диске должно быть указано:

— Товарный знак или наименование производителя.
— Дата изготовления. Обычно год и неделя. Например: 0407 означает, что диск выпущен в 4-ю неделю 2007 года.
— Вылет колеса (некоторые американские фирмы почему-то игнорируют это требование; европейцы указывают вылет всегда).
– SAE, ISO, TUV — клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам (по-русски ОТК, многие фирмы клеймят свою продукцию не сухими буквенно-цифровыми индексами, а птичками, цветочками и прочим художеством).
— Отдельное клеймо рентгеноконтроля (как правило, для литых, говорящее об отсутствии внутренних дефектов — раковин).
– MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг).

Кроме этого на диске может быть указано:

— PCD 100/4 – присоединительные размеры;
— MAX PSI 50 COLD – означает, что для данного диска давление в шине не должно превышать 50 футов на квадратный дюйм (3,5кгс/кв.см). словo COLD (холодный) напоминает, что измерять давление следует в холодной шине.
— Номер плавки.
— Способ производства. Если диск кованый — FORGED («Кованый»). Эта надпись не предусмотрена никакими стандартами, выбивается на диске исключительно для престижа.

Полный размер, по которому специалист или Вы сами сможете понять, подходит данный диск на тот или иной автомобиль. Схема колесного диска выглядит следующим образом: 6,5JxR15 ET33 4*98 D58.1.

6,5 — ширина обода в дюймах. Стандартный ряд: 3,5; 4,0; 4,5; 5,0; 5,5; 6,0; 6,5 и 7,0 дюймов; тюнинговые, спортивные и внедорожные машины могут иметь колеса и шире.
Использование как слишком широких, так и слишком узких дисков (относительно ширины профиля шины) нежелательно: нарушается проектный профиль шины (боковины либо сжаты закраинами обода, либо растянуты на нем), из-за чего ухудшаются ее ездовые характеристики — реакция на поворот, сопротивление уводу, боковая жесткость. Допустимое отклонение ширины обода от нормы составляет 0,5-1,0 дюйма для дисков с монтажным диаметром до 14 дюймов; и 1,0-1,5 дюйма — для дисков с диаметром 15 дюймов и более. Но лучше, конечно, брать диск точно под шину.

J — расшифровка этих символов довольно сложна. Эти символы служебные, они важны не для потребителя, а для производителя и продавца. Мы коротко коснемся их лишь потому, что, будучи внесенными в размерную надпись, они привлекают внимание покупателя и вызывают массу вопросов. Расшифровка — в каталогах. J — закодированная информация о конструктивных особенностях бортовых закраин обода (углы наклона, радиусы, закругления и т.п.). В зависимости от конкретной конструкции может быть написано JJ, JK, K или L. h3 — закодированная информация о форме кольцевых выступов (хампов) на полках обода, которые удерживают бескамерную шину от соскакивания с диска. Конструкций хампов много. Есть простой хамп H (Hump), двойной h3, плоский FH (Flat Hump) ассиметричный AH (Asymmetric Hump), комбинированный CH (Combi Hump)… Иногда обходятся и без хампов; на ободе делают специальную полку SL (Special Ledge), параметры которой выверены так, что шина надежно держится, ни за что, кроме закраины обода, не «цепляясь».

15 — монтажный диаметр обода в дюймах. Стандартный ряд для легковых машин и внедорожников: 10, 12, 13, 14, 15, 16, 17, 18 и 19 дюймов.

ET33 — вылет колеса в миллиметрах. Может обозначаться как OFFSET или DEPORT. Это расстояние между продольной плоскостью симметрии обода и крепежной (привалочной) плоскостью колеса. Вылет может быть нулевым, положительным (ступица диска выпячена наружу относительно середины обода) и отрицательным (ступица утоплена). Для каждой модели автомобиля вылет рассчитывается так, чтобы обеспечивались оптимальная устойчивость и управляемость машины, а также наименьшая нагрузка на подшипники ступиц. Немцы обозначают вылет ET (допустим, ET30 (мм), если его величина положительная, или ET-30, если отрицательная), французы — DEPORT, производители из других стран обычно пользуются английским OFFSET.

Установка на автомобиль дисков с нештатным вылетом:

— уменьшение вылета делает колею колес шире; хотя это немного и повышает устойчивость автомобиля и придает ему «стильный гоночный вид», но вместе с тем резко перегружает подшипники ступиц и подвеску.

— увеличение вылета, т.е. сужение колеи, как правило, невозможно — диск упрется в тормозные механизмы.

Для установки «неродных» дисков с неправильны выносом (но правильной сверловкой) необходимо наличие проставки между привалочной плоскостью диска и ступицей – для корректировки вылета.

4*98 — PCD (Pitch Circle Diameter). Цифра 4 — количество крепежных отверстий для болтов или гаек. Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском, по отношению к центральному отверстию.

Поскольку отверстия крепления делают с солидным допуском в плюс по диаметру, можно ошибиться в выборе PCD, если он отличается от штатного на пару миллиметров.

Например, на ступицу с PCD100/4 часто надевают колесо PCD98/4 (98 мм от 100 на глаз не отличишь). Это недопустимо. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия «уведет» и крепеж останется недотянутым или затянутым с перекосом — посадка колеса на ступицу будет неполной. На ходу такое колесо будет «бить», кроме того, не полностью затянутые гайки будут откручиваться сами собой.

При необходимости PCD можно рассчитать, измерив расстояние между центрами соседних отверстий (S). Это можно сделать обычной линейкой не снимая колеса с автомобиля.

У дисков с тремя крепёжными болтами (или гайками), для получения значения PCD, расстояние S нужно разделить на коэффициент 0.8658.




 4 отверстия   PCD = S / 0,7071    5 отверстий   PCD = S / 0,5878    6 отверстий   PCD = S / 0,5

Существуют диски с большим количеством крепежных отверстий, что называется двойной сверловкой. Двойная сверловка 5×100/114,3 подразумевает, что на диске присутствует 10 отверстий, 5 из которых рассчитаны на сверловку 100, а 5 на сверловку 114,3. Устанавливать такие диски можно как на автомобили с размерами 5х100, так и на машины с дисками 5х114,3.

D58.1 — Диаметр центрального отверстия (DIA)

Диаметр центрального отверстия, который измеряется со стороны привалочной плоскости, должен соответствовать диаметру посадочного цилиндра на ступице автомобиля. Точное сопряжение этих размеров обеспечивает предварительное центрирование колеса на ступице, что облегчает установку болтов. Окончательное центрирование осуществляется по коническим или сферическим поверхностям в отверстиях крепления диска колеса болтами или гайками.

При покупке «неродных» дисков центральное отверстие может оказаться больше положенного. Производители запчастей часто делают отверстие заведомо увеличенного диаметра и снабжают диск набором переходных колец, что позволяет использовать его на разных моделях автомобилей. Колесо в этом случае центрируют по PCD.

При установке колеса затягивайте элементы крепления в очередности, показанной на схеме.


  4 отверстия      5 отверстий       6 отверстий

www.best-tyres.ru

Размеры шин и дисков часть 1. Маркировка и подбор колесного диска автомобиля.


ПОЛЕЗНЫЕ ССЫЛКИ:

БОНУСЫ ИНЖЕНЕРАМ!:

МЫ В СОЦ.СЕТЯХ:

Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Справочник инженера / / Транспорт инженеров. Личные автомобили, велосипеды, пепелацы и гравицапы инженеров. И даже педальные кони…  / / Размеры шин и дисков часть 1. Маркировка и подбор колесного диска автомобиля.

Маркировка и подбор колесного диска автомобиля. Яркий пример того, как запросто могут сосуществовать различные системы измерений и насколько глубоко эта путаница вошла в нашу жизнь.

Пример маркировки диска: 6.5J×15 h3 5/112 ET39 d57.1
Ознакомиться с расшифровкой обозначений покрышки (шины) вы можете здесь.

Число и посадочный диаметр расположения отверстий крепления колесного диска.

6.5J×15 h3 5/112 ET39 d57.1«пять отверстий на диаметре 112 мм»

Первая цифра — это количество болтов (или гаек) = количество крепежных отверстий в диске для болтов или гаек (наиболее часто встречаются колеса с количеством крепежных отверстий от 4 до 6, реже их бывает 3, 8 или 10. В нашем случае 5.

Вторая цифра — диаметр в мм, на котором расположены центры этих отверстий, который называется PCD = Pitch Circle Diameter и в нашем случае он равен 112 мм. В шинной индустрии для шика часто называют термином «PCD» сразу оба этих параметра, и указывая PCD диска пишут 5/112. Отверстия крепления колеса располагаются на различных диаметрах с жестким позиционным допуском по отношению к центральному отверстию. Существует ограниченное число таких диаметров (примеры – 98, 100, 112, 114,3, 120, 130, 139,7 и некоторые другие, они применяются автопроизводителями либо по традиции, либо как наиболее подходящие для определенных типов автомобилей – так, размер 139,7 характерен для пикапов и внедорожников). Изредка встречаются колеса с двумя «наборами» по 4 или 5 крепежных отверстий, расположенными на двух разных диаметрах.

3 отверстия

4 отверстия

5 отверстий

Чтобы самостоятельно определить PCD = диаметр «В» на рис. надо:
  1. измерить расстояние «А» между центрами соседних отверстий и
  2. умножить на коэффициенты, которые приведены на соответствующих картинках

Центральное отверстие диска, диаметр ступицы.

6.5J×15 h3 5/112 ET39 d57.1«отверстие под ступицу 57,1 мм »

d 57,1 — Диаметр центровочного отверстия на диске. Должен точно соответствовать диаметру посадочного цилиндра на ступице. Часто одно и то же колесо (колесный диск) предлагается на автомобили разных фирм, поэтому центральное отверстие в диске колеса должно быть разным. Поскольку кроме центровочной функции, посадочный цилиндр имеет еще одну, не менее важную – он частично берет на себя нагрузку, которая приходится на крепежные болты (шпильки). Поэтому, если центровочное отверстие понравившегося диска больше посадочного цилиндра ступицы – Вам придется использовать специальные центровочные кольца, которые можно купить в шинных центрах, или заказать где-нибудь. Внешний и внутренний размеры центровочного кольца должны точно отвечать, соответственно, диаметрам ступичного цилиндра и центровочного отверстия диска.

Ширина обода колесного диска.

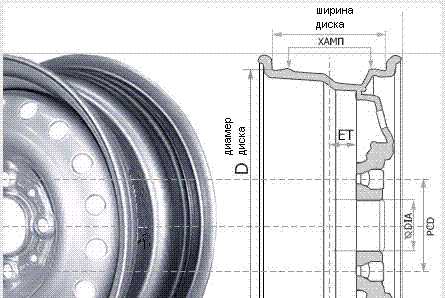

Дисковое колесо состоит из двух основных частей: обода и собственно диска. Диск это центральная часть колеса, при помощи которой колесо крепится на ступицу автомобиля болтами или гайками. Обод это цилиндрическая часть колеса специального профиля, которая расположена перпендикулярно диску и служит для монтажа на него резиновой шины.

6.5J×15 h3 5/112 ET39 d57.1«посадочная ширина диска (обода) 6,5 дюймов »

6.5 — посадочная (!не габаритная!) ширина обода диска в дюймах (иногда значение ширины диска в маркировке обозначается в виде дроби 6 1/2). Ширина измеряется не по внешним сторонам диска, от края и до края, а по, так называемой «полке диска», на которую ложатся боковины шины.
Ширина диска и шины должны строго соответствовать друг другу, чтобы шины, после установки на диски, имели заданную производителем оптимальную форму.

РАЗМЕРЫ: всегда даются в дюймах (1 дюйм=25,4 мм), кроме конструкций фирмы «Мишелин», которая даст размеры в миллиметрах.

ВНИМАНИЕ: Ширина и диаметр выбираются в соответствии с размером резиновой шины. Для определения габаритной ширины обода колеса надо прибавить к значению ширины обода на маркировке еще 26 мм. то есть толщину внешней и внутренней бортовых закраин. Габаритная ширина обода должна быть на 12 (плюс-минус 4) мм меньше ширины профиля резиновой шины

Диаметр колесного диска.

6.5J×15 h3 5/112 ET39 d57.1«диаметр (размер) колесного диска 15 дюймов »

15 – посадочный (!не габаритный!) диаметр обода колеса в дюймах, который обязан соответствовать посадочному диаметру шины. На легковых автомобилях применяются колеса диаметром от 12 до 32 дюймов, наиболее распространенные диаметры 14-16 дюймов. 1 дюйм=25,4 мм.

Вылет колеса. Вынос колеса.

6.5J×15 h3 5/112 ET39 d57.1«положительный вылет колесного диска 39 мм »
ET=39 — Вылет или вынос диска в мм (этот параметр может также иметь маркировку OFFSET и DEPORT). Обычно без проблем может быть меньше стандартного на 10 мм и, обычно, зависит от ширины обода. Чем меньше величина вылета, тем шире колесная база.

Вылет диска — это расстояние между привалочной плоскостью колёсного диска (плоскость которой прижимается диск к ступице) и серединой ширины диска (воображаемой плоскостью, проходящей посередине обода).

Для определения величины вылета колеса нужно измерить размер «В» с внутренней стороны колеса. Разделить размер «X» пополам. Вычесть из размера «В» размер Х/2. Если разность положительная, то и вылет положительный , если отрицательная, то и вылет «отрицательный». Или, иначе говоря:

Вылет «положительный» если привалочная плоскость не переходит за воображаемую плоскость.

Вылет «отрицательный» если привалочная плоскость переходит через воображаемую плоскость.

Закраины обода диска, бортовые закраины.

6.5J×15 h3 5/112 ET39 d57.1«закраина обода диска типа J »

J (JJ, JK, K,B, P, D …) В этой букве зашифрована техническая информация о закраинах обода диска (конструкция, форма, высота). Самыми распространенными типами дисков на сегодня являются J (в основном для моноприводных автомобилей), и JJ (как правило, для полного привода). Закраины обода диска влияют на установку резины, компенсирующих грузиков, а также на устойчивость к смещению шины на диске в экстремальных условиях. Очевидно, что несмотря на внешнюю взаимозаменяемость, к примеру, дисков  J и JJ, лучше все-таки выбирать параметр, рекомендованный производителем автомобиля.

Полки обода колесного диска и хампы.

6.5J×15 h3 5/112 ET39 d57.1«полки ободы и хампы типа h3 »

H (h3, FH, AH, CH…) – в этих буквах зашифрована информация о конструктивных особенностях полок обода диска и выступов (хампов) на них. Хампы (Hump) предназначены для бескамерных шин и обеспечивают правильную установку шины на диск. Некоторые шины требуют особенных параметров диска в этом вопросе, этот момент нужно уточнить при покупке шин. В общем случае глубоко вникать в суть этих обозначений автолюбителю не нужно.

Прочие возможные обозначения.

На диске также может быть указано:

  • Дата изготовления. Обычно год и неделя. Например: 0504 означает, что диск выпущен в 5 неделю 2004 года.
  • SAE, ISO, TUV, РСТ… — клеймо контролирующего органа. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
  • MAX LOAD 2000lb — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в единицах массы — килограммах или фунтах). Здесь указана максимальная нагрузка в 2000 фунтов (908 кг).
  • MAX PSI 50 COLD –означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв. см), словo COLD (холодный) означает, что измерять давление следует в холодной шине.
  • Прочее

Крепление колеса. Порядок затяжки болтов (гаек).

При установке колеса затягивайте элементы крепления в очередности, показанной на схеме:
4 отверстия 5 отверстий 6 отверстий

Рекомендуемый момент затяжки в зависимости от диаметра посадочной резьбы колеса:

10 мм 60 Нм 6 кг*м
12 мм 90 Нм 9 кг*м
14 мм 110 Нм 11 кг*м
7/16 дюймов 80 Нм 8 кг*м
1/2 дюйма 90 Нм 9 кг*м

Резиновое колесо для легкового автомобиля. Соответствие резиновых шин или дисков для одной модели автомобиля.

↓Поиск на сайте TehTab.ru — Введите свой запрос в форму

tehtab.ru

Разболтовка колесных дисков, таблица совместимости для разных марок автомобилей

Наверняка многие автолюбители замечали, насколько эффектнее выглядит авто, на котором установлены колесные диски с необычным оригинальным дизайном. Внутренний голос сразу посылает сигнал: «Надо бы и тебе такие прикупить!». Конечно, здорово, когда у человека есть стремление модернизировать внешний вид своего автомобиля. Главное, чтобы это было не в ущерб технической части и безопасности.

Поэтому «крутизну» диска мы можем принять во внимание только после того, как убедимся в его соответствии нашим техническим характеристикам. Главным из параметров является разболтовка колесных дисков. К ней мы обязательно вернёмся, когда разберем его маркировку.

Маркировка колесных дисков

Маркировка всех колесных дисков стандартна в соответствии с параметрами. Эти стандарты одинаковы как для литых, так и для штампованных дисков.

Рассмотрим на примере такую расшифровку маркировки колесного диска: 5,5Jx16h3 ET30 PCD: 5/112 d 66.6

В данном примере:

  • 5.5 — ширина диска, указанная в дюймах (B)
  • 16 — его диаметр в дюймах (D)
  • 5/112 — этот параметр и есть разболтовка диска. Он указывает количество крепёжных болтов (в данном случае их 5), а также диаметр окружности их расположения. Этот диаметр по международному стандарту называется «Pitch Circle Diameter«, поэтому обозначается аббревиатурой PCD. В нашем примере он равен 112 мм.
  • ET 30 — «вылет» или «вынос» диска в миллиметрах. Он равен тридцати миллиметрам в нашем примере. Это зазор между плоскостью, которой диск прижимается к ступице (привалочной плоскостью) и центром ширины диска. Когда эти плоскости совпадают, вылет считается нулевым. Когда первая плоскость не переходит за вторую — вылет положительный. Отрицательный вылет, соответственно, если привалочная плоскость пересекает пределы воображаемой плоскости центра ширины диска. Немецкие производители обозначают вылет ET. В нашем примере его величина положительная и обозначается ЕТ30. В случае отрицательного вылета, он обозначился бы ET-30. DEPORT — обозначение вылета у французских производителей. В других странах используют английское OFFSET.

Вылет диска (ET)

Вылет колеса, также как и разболтовка колесных дисков, весомый фактор, который необходимо учитывать при установке. При отрицательном его значении, большая часть диска, выступая наружу, может упираться в колесную арку на повороте. При положительном вылете диск в большей степени внутри. Поэтому, если вы подобрали диск без соответствия с вылетом, вы просто не сумеете его установить, поскольку детали подвески не допустят этого.

Видео — почему при покупке дисков следует проверять как разболтовку колесных дисков, так и их вылет ET (вынос / смещение):

Видео — для коррекции вылета колесных дисков могут быть использованы колесные проставки:

Разболтовка колесных дисков, таблица совместимости

Довольно часто перед автолюбителями встаёт задача самостоятельного определения разболтовки колесных дисков. Если первый параметр, т.е. количество крепежных болтов, вы без труда определите невооруженным глазом, то диаметр окружности их размещения (PCD) определить будет немного сложнее. Среди массовых автолюбительских расчетов, мы предпочли один способ, который является самым понятным на наш взгляд.

Для наглядности рассмотрим рисунок. Вам нужно определить величину А, сделав замер штангенциркулем между стенками соседних отверстий и, прибавив к полученной величине диаметр самого крепёжного отверстия. Таким образом, вы получаете расстояние между центрами соседних отверстий. В зависимости от количества отверстий на диске, используете первую, вторую или третью формулу. Конечная величина В и есть ваш PCD.

Разболтовка колесных дисков — это фактор, прямо или косвенно влияющий на безопасность движения, поэтому не стоит им пренебрегать. Если отклоняться от полного соответствия с ним, колесо будет неточно установлено по оси, и мы не получим нужного момента затяжки. При этом, визуально вы можете не заметить отклонений от нормы, но во время езды такое колесо будет иметь повышенное биение. Это, со временем, повредит детали подвески и рулевого механизма. Возможно также и полное откручивание колеса во время езды.

Некоторые автолюбители подгоняют свою разболтовку под диски, у которых диаметр (PCD) немного более исходного. Используют для установки специальные центровочные кольца. У этого метода есть как свои сторонники, так и противники. Мы считаем, что если мнение не единогласно в вопросах, связанных с безопасностью движения, то экспериментировать не стоит. В конце концов, никакой «шик» внешнего вида не окупит потерь в случае неудачи.

Ко всему сказанному выше хочется добавить, что колесные диски должны быть легкими и прочными, ведь они воспринимают переменные нагрузки. Они должны быть достаточно жёсткими, так как несут нагрузку от массы автомобиля. Необходимая балансировка — важный гарант для избежания их биения в движении.

Приводим таблицы совместимости (PCD, ET  и DIA) дисков для некоторых марок автомобилей. Эти данные можно использовать лишь для общей информации. Непосредственно перед покупкой колесных дисков уточняйте информацию у специалистов и продавцов.

Ауди

БМВ

Daewoo

Форд

Hyndai

Для продукции отечественного автопрома

По способу изготовления диски делятся на стальные, литые и кованные. Стальные диски пользуются большой популярностью. Это связано с их сравнительно невысокой стоимостью, а также с возможностью рихтовки. Такую возможность обеспечивает их стойкость к ударам, во время которых они не лопаются. Литые диски довольно легки. В этом их преимущество. Однако есть и весомый недостаток. Это подверженность коррозии. Даже специальные покрытия едва ли спасут вас от этой напасти. Кованые диски весьма жёсткие и прочные. Они не лопаются, не нуждаются средствах дополнительной защиты. В случае деформации их можно отремонтировать.

Видео — о производстве колесных дисков:

Мы от всей души хотим пожелать вам удачи в деле создания своего уникального автомобиля. Желаем вам найти свой стиль при подборе дисков. Надеемся, что эта статья во многом поможет вам, но хотим напомнить, что, на «чаше весов», правильная разболтовка колёсных дисков, гарантирующая безопасность для вас и ваших близких, весомее, чем классный дизайн с её нарушениями.

Каждый решает сам: имеет ли смысл ремонтировать колесные диски или лучше сразу купить новые.

Как расшифровать индексы шин можно прочитать здесь. Следует отметить, что от правильного подбора шин, также как и дисков, зависит безопасность управления автомобилем.

Как правильно поменять колесо на автомобиле — https://voditeliauto.ru/poleznaya-informaciya/voditelyam-novichkam/kak-pravilno-pomenyat-koleso-na-avtomobile.html

Видео — как правильно подобрать колесные диски для автомобиля:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу


Выбор полезных принадлежностей для автовладельцев

Добавить свою рекламу


Товары для авто сравнить по цене и качеству >>>

Добавить свою рекламу

voditeliauto.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
