Различные неполадки, связанные с масляным насосом, обязательно приведут к серьезным нарушениям в работе ДВС. Главная функция масляного насоса – это обеспечение давления в смазочной системе двигателя. Основная масса элементов в двигателе смазываются разбрызгиванием. Если масляный насос свою функции не выполняет, то детали смазываться не будут. Как итог, катастрофа и неизбежный капитальный ремонт. Давайте рассмотрим основные неисправности данного агрегата, а также узнаем, как проверить масляный насос.

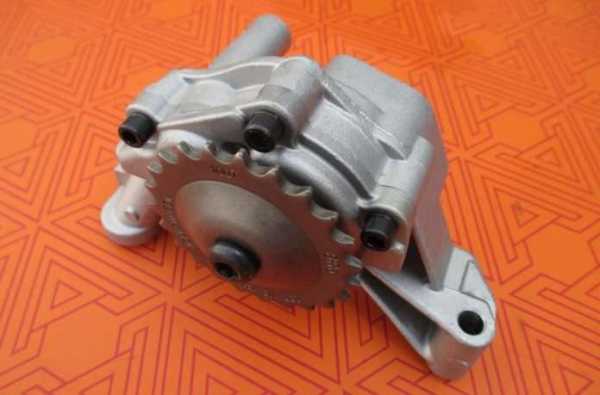

Маслонасосы для ДВС автомобилей

Так как разные автомобили комплектуются разными типами двигателей с разными рабочими параметрами, то и конструкция масляных насосов также может быть различной. Все модификации этих устройств делятся на регулируемые и нерегулируемые.

У регулируемых моделей возможно изменить производительность, чтобы в результате добиться оптимального давления в системе в различных условиях. В случае с нерегулируемыми устройствами параметры корректируются посредством специальных редукционных клапанов.

В двигателях авто чаще всего устанавливают маслонасосы шестеренчатого и роторного типа. В этом случае движение масла по системе и создание давления осуществляется благодаря роторным лопастям.

В шестеренчатом типе насосов эти же функции выполняются за счет движения шестерен. Они могут выполняться в двух модификациях – с внешним типом зацепления или с внутренним. У насоса с внешним зацеплением две шестеренки расположены друг около друга, а с внутренним — одна в другой. При одинаковой производительности габаритные размеры шестеренчатых насосов различаются по типу зацепления.

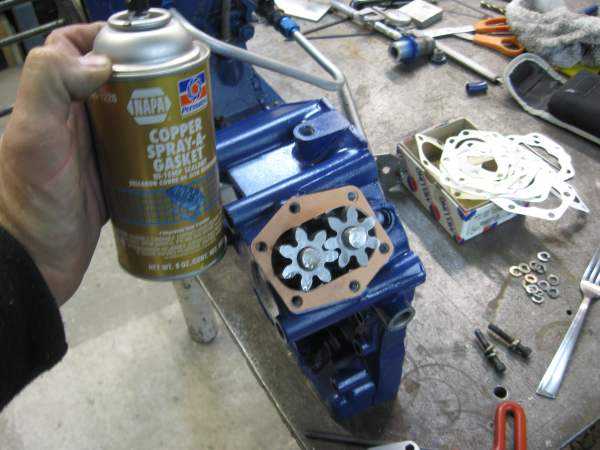

Шестеренчатый

Агрегат устроен следующим образом. В его корпусе установлена ведущая и ведомая шестеренки. Они обеспечивают движение смазки через специальный канал в масляную систему. В зависимости от оборотов коленчатого вала меняется производительность насоса. Если давление масла выше, чем допустимая норма, то часть смазывающей жидкости направляется во всасывающую часть или непосредственно в картер при помощи редукционного клапана. В шестеренчатых насосах возможность автоматической регулировки не предусмотрена.

Роторные

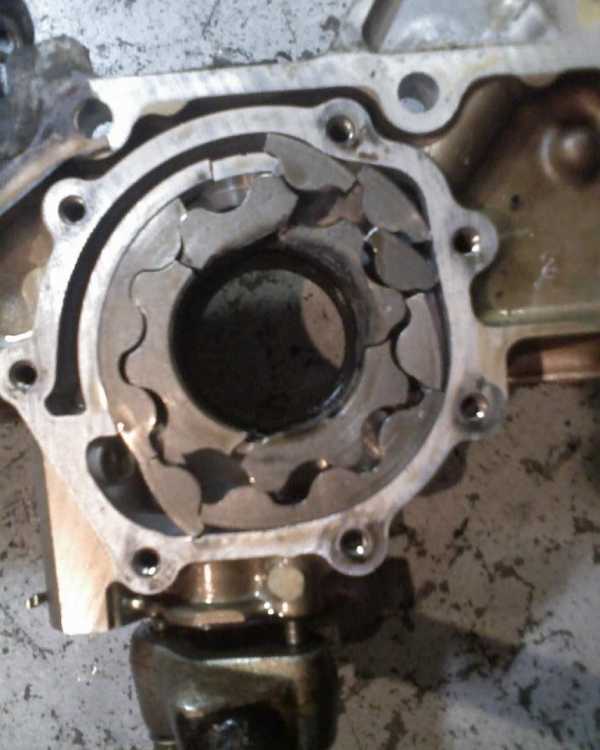

Конструкция агрегата такого типа немного сложнее. Устройство представляет собой два ротора – ведомый и ведущий. Оба заключены в корпус.

Если насос нерегулируемый, то масло, которое засасывается устройством, проходит через лопасти роторов. Если уровень давления в системе выше номинального или расчетного, тогда для сброса лишнего давления срабатывает редукционный клапан.

В регулируемых устройствах имеется специальный подвижный статор, оснащенный пружиной. Она регулирует и обеспечивает постоянное давление масла независимо от количества оборотов коленчатого вала двигателя. Статор предназначен для контроля постоянного давления, изменяя объем полости между роторами. Для этого статор поворачивается в необходимом направлении.

Неисправности

Масляные насосы хоть и простые в устройстве, но все же не вечные. Периодически они могут выходить из строя. Прежде, чем узнать, как проверить масляный насос, необходимо разобраться в типовых неисправностях и их причинах.

Итак, частыми поломками являются повреждения прокладок, засорение масляных фильтров. Еще одна неисправность не связана непосредственно с насосом – это неверное закрепление масляного фильтра. Также случается выход из строя устройства из-за повышенного износа основных элементов. Еще одна из типичных неисправностей – это поломка редукционного клапана.

Признаки неисправности

Чтобы понимать, как проверить масляный насос, нужно уметь определять причины поломки по их признакам.

Один из первых признаков того, что насос имеет повреждения – это лампочка давления масла на приборной панели. Если она горит, нужно срочно убедиться, что давление в системе в норме. Если оно ниже нормы, тогда следует проверять насос. Также обращают внимание на количество смазки и ее расход.

Причины поломок

Давление масла в системе падает, если упал уровень жидкости в картере двигателя. Также возможно, что насос не при чем, а вышло из строя устройство, которое осуществляет контроль давления. Одна из популярных причин – это некачественное масло или продукт, неподходящий для конкретного типа двигателя. Нередко маслонасос выходит из строя по причине естественного износа. Бывает, что выходит из строя редукционный клапан.

Способы проверки

На самом деле, способов, которые позволяют проверить масляный насос, не так много. Проверка работоспособности осуществляется при помощи манометра – так можно удостовериться в уровне давления масла. Затем нужно демонтировать устройство и выполнить дефектовку с последующим ремонтом или заменой.

Проверка манометром

Каждый автовладелец должен знать, как проверить давление масляного насоса на автомобиле – это позволит в случае неисправностей избежать опасных последствий для двигателя.

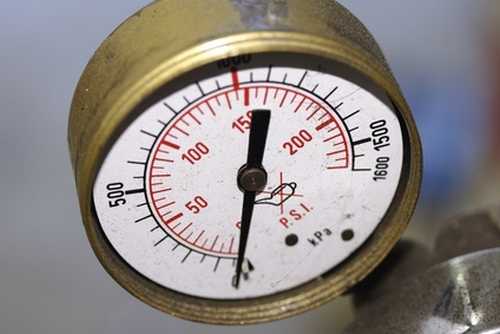

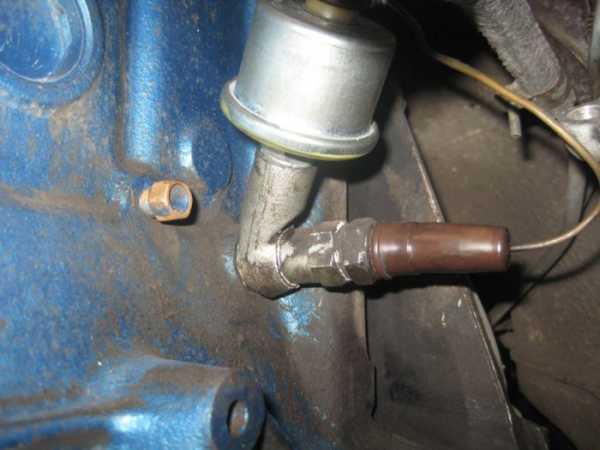

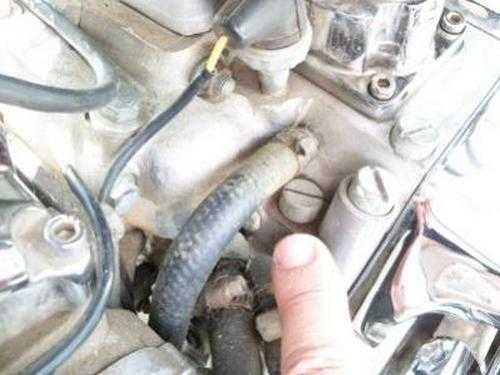

Манометр устанавливают вместо датчика давления масла. Это единственный способ, который позволяет достоверно убедиться в исправности или неисправности масляных насосов. При этом сам насос можно не снимать с двигателя. Можно приобрести готовые наборы для замеров давления в системе смазки или же изготовить прибор самостоятельно.

Советы специалистов

Для того чтобы проверить работоспособность масляного насоса, понадобится жидкостный манометр. Данные приборы есть в магазинах автозапчастей. Также для этих целей можно воспользоваться любым промышленным манометром, но следует обращать внимание на измерительную шкалу – она должна быть адекватной. Затем следует запастись переходником, который должен вкручиваться в отверстие датчика. На его ответной части должен быть сделан штуцер для шланга или же резьба для наворачивания соединительного шланга. Переходник можно заказать в любой токарной мастерской.

Для изготовления переходника нужно знать параметры посадочного отверстия и параметры резьбы. Затем по этим данным составляется эскиз. Еще один вариант – показать станочнику старый или сломанный, а может даже и рабочий датчик, и он по нему выточит нужную деталь.

Опытные водители знают еще один способ, как проверить исправность масляного насоса. Здесь можно обойтись без токаря. Берут неисправный или старый датчик давления масла, удаляют все, что внутри и изготавливают на его базе переходник. Для ВАЗа в продаже можно найти готовые штуцера-тройники.

Как правильно измерять?

Как проверить масляный насос двигателя? Технология одинакова для всех моторов. Есть небольшая разница только в значениях порогового уровня давления – для разных двигателей она разная. О минимально допустимом давлении и его уровне для срабатывания клапана можно узнать в инструкции к авто.

На примере классики ВАЗ мы рассмотрим, как проверить, работает ли масляный насос. Измерять следует в двух режимах – на холодном и горячем моторе.

Замеры на холодном двигателе

Для того чтобы измерить давление, перед тем как запустить мотор, необходимо точно убедиться, что температура масла равна температуре среды. Аварийный датчик в ВАЗе настроен на срабатывание при давлении в 0,33 кгс на квадратный сантиметр. Если результат измерений оказался таким, то обязателен демонтаж насоса и его дефектовка. При плавном повышении числа оборотов коленвала давление должно вырасти до 4,5 кгс на квадратный сантиметр. Должен сработать редукционный клапан, поэтому дальше давление расти не будет.

На горячем моторе

При падении температуры масла поднимается его вязкость. Это хорошо для эффективной работы насоса. Для получения адекватных результатов измерений лучше всего производить замеры давления на прогретом двигателе. Так как масло греется значительно медленней, чем охлаждающая жидкость, то мотору дают поработать еще немного времени после выхода на рабочие температуры.

В смазочной системе исправного мотора с исправным насосом давление должно быть в пределах 3,5-4,5 кгс на квадратный сантиметр при оборотах коленчатого вала 5600. Если значения при измерениях отличаются от номинала, тогда мотор в некоторых режимах будет испытывать недостаток смазки.

Дефектовка и ремонт снятого элемента

Давайте посмотрим, как проверить снятый масляный насос. Проверка заключается в визуальном осмотре, измерениях и сравнении результата измерений с номинальными размерами.

Откручивают крышку маслоприемника вместе с редукционным клапаном. Стоит приложить усилия, чтобы не потерялась упорная шайба пружины. Далее следует обратить внимание, что некоторые болты будут меньше остальных. Такой болт должен затем снова встать на свое место.

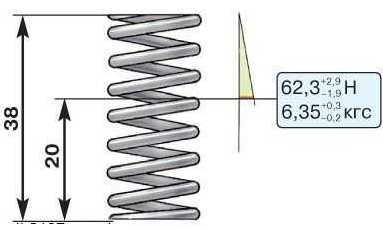

Штангенциркулем измеряют пружину. В состоянии покоя она должна иметь не менее 38 миллиметров длины. Затем снимают крышку, на которой будут следы от выработки шестеренок. Если задиры глубокие, то износ у маслонасоса большой. Крышку можно отремонтировать – следует выровнять ее плоскость.

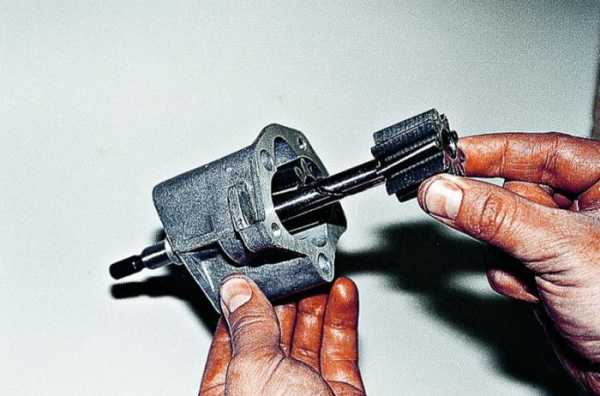

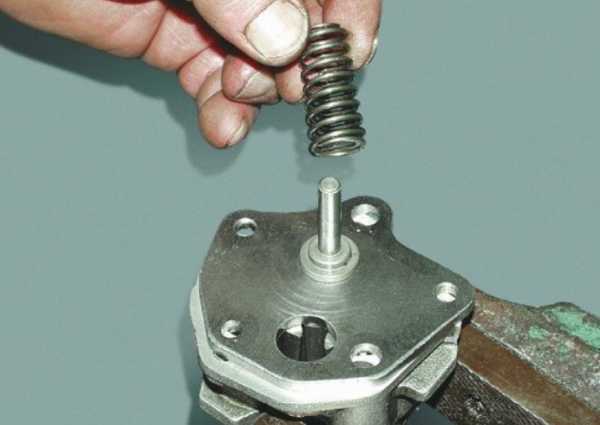

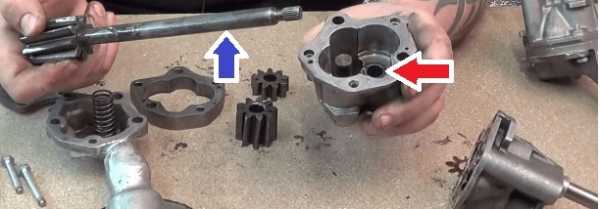

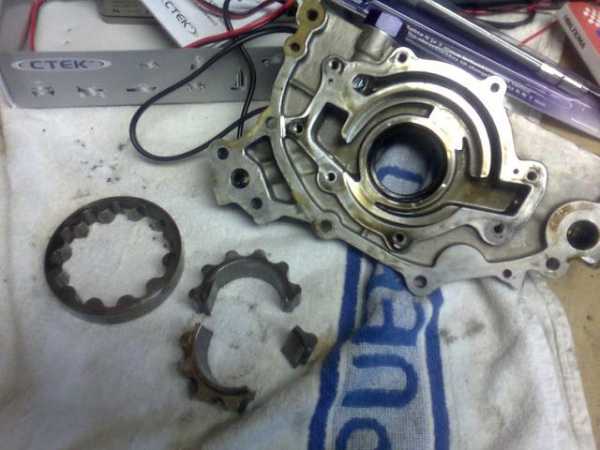

Далее извлекают ведущую шестеренку и проверяют визуально состояние ее зубьев. Если на зубьях имеются потертости и задиры, это говорит о большом износе. Следует проверить и ведомую шестеренку. Главное в ней – это отверстие, в котором расположена ось фиксации.

Затем проверяют стенки корпуса устройства и ось ведомой шестеренки. Рытвины, борозды, различные дефекты говорят о том, что в рабочую зону внутри насоса попадал мусор.

Редукционный клапан

Способов, которые позволяют проверить редукционный клапан масляного насоса без необходимости демонтажа, практически нет. Но можно проверить его ртом – этот метод советуют применять даже специалисты. К штуцеру клапана прикладывают ткань, через которую хорошо проходит воздух. Далее делают резкий вдох. Если имеется сильное сопротивление, значит клапан исправен.

АКПП

Если имеется манометр, то как проверить масляный насос АКПП, можно не рассказывать. Принцип проверки тот же. Нормальный уровень давления– от 2,5 до 5 Бар. Но нужно понимать, что для автоматической трансмиссии вреден не только недостаток, но и избыток давления масла (а точнее, АТФ-жидкости).

Заключение

Как видно, способов проверки маслонасосов не так много, но вполне достаточно, чтобы выяснить, работает устройство или нет. Не стоит халатно относиться к масляной системе. Если не горит лампа давления, желательно проверить показатели в системе манометром. Если лампа горит постоянно, не стоит затягивать с диагностикой. Если датчик с другой модели авто и лампа периодически загорается, это тоже повод для проверок.

fb.ru

Как проверить масляный насос в автомобиле своими руками?

От исправности маслонасоса напрямую зависит, сколько автомобиль пробежит до ближайшего капитального ремонта двигателя. Чтобы уберечь мотор от полного разрушения, важно понимать основные признаки неисправности, а также знать, как проверить масляный насос и какое давление должно быть в системе смазки.

ПРОВЕРКА ДАВЛЕНИЯ МАНОМЕТРОМ

Вкрутить вместо датчика давления масла механический манометр – единственный достоверный способ проверить масляный насос, не снимая его с двигателя. Вы можете купить готовый набор для измерения давления в масляной системе либо собрать прибор своими руками. Для этого вам потребуются:

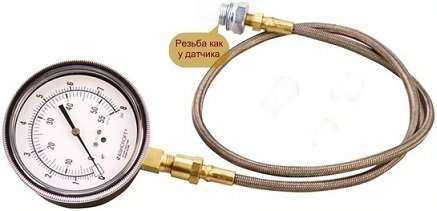

  • жидкостный механический манометр. Прибор можно без труда отыскать едва не в каждом магазине автозапчастей для отечественной техники, тракторов. Также подойдет любой промышленный манометр с адекватной измерительной шкалой;

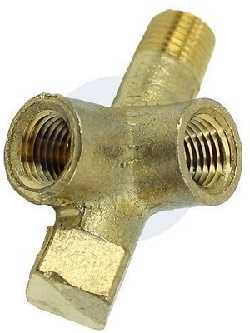

  • переходник, который будет вкручиваться вместо штатного датчика давления масла. На ответной части должен быть штуцер под шланг либо резьба с посадочным конусом для вкручивания гибкой трубки. Такой переходник сможет выточить любой токарь. Вам нужно будет измерить диаметр посадочного отверстия, шаг резьбы и составить эскиз переходника. Альтернативный вариант – принести токарю штатный датчик давления масла, чтобы он по его подобию изготовил переходник. Некоторые водители, чтобы проверить масляный насос, высверливают внутренности старого датчика давления масла и уже из него подручными средствами делают переходник. Гораздо проще в этом плане владельцам автомобилей ВАЗ, для которых в продаже существуют готовые тройники. Можно одновременно вкрутить как штатный датчик давления, так и механический манометр;
  • отрезок шланга, который будет соединять манометр и переходник.

Подбирать диаметр шланга, тип соединения гибкой трубки следует с учетом вида выходного штуцера на манометре. Важно, чтобы в процессе измерения в местах соединения не происходило утечек масла.

Способ проверки давления масла будет идентичен для всех автомобилей. Разница лишь в пороговом минимальном значении, при достижении которого на приборной панели загорается контрольная лампа низкого давления масла. Информацию о пороге срабатывания редукционного клапана и минимальном рабочем давлении в системе смазки двигателя вы можете найти в руководстве по ремонту и обслуживанию вашего автомобиля. Приведенные ниже данные актуальны для автомобилей ВАЗ классических моделей (2101, 2102, 2103, 2104, 2105, 2106, 2107).

  • Давление на холодную. Перед запуском двигатель и масло в поддоне должны остыть до температуры окружающей среды. Порог срабатывания датчика аварийного давления масла – 0,33 кгс/см2. При таком значении двигатель нужно глушить и разбирать для дефектовки масляного насоса. При повышении оборотов стрелка манометра должна подыматься до 4,5 кгс/см2. При таком давлении срабатывает исправный редукционный клапан, поэтому дальнейшего повышения происходить не должно.
  • Измерения на прогретом двигателе. При снижении температуры масла повышается его вязкость, что положительно сказывается на производительности маслонасоса. Поэтому правильней всего будет проверять масляный насос на горячую. Поскольку масло прогревается медленней антифриза, дайте двигателю еще минут 5 поработать после того как указатель температуры ОЖ покажет 90°С.

В системе смазки исправного двигателя ВАЗ 2101-07 при 5600 об./мин должно быть давление 3,5-4,5 кгс/см2. Если полученные значения значительно отличаются от номинальных, двигатель в определенных режимах будет испытывать масляное голодание. На приборной панели загорится лампочка низкого давления масла. В таком случае мы рекомендуем разобрать и проверить масляный насос.

Не стоит надеяться на штатные указатели давления автомобилей ВАЗ, УАЗ. Они в 90 из 100 случаев показывают что угодно, но только не реальное давление масла в двигателе.

СНЯТИЕ С ДВИГАТЕЛЯ ДЛЯ РАЗБОРКИ

На видео продемонстрирован процесс проверки масляного насоса ВАЗ 2104. Но измерение зазора между корпусом и шестернями, оценка выработки ведущей и ведомой шестерни, крышки корпуса маслонасоса и многие другие тонкости актуальны для всех видов масляных помп. Перед разборкой рекомендуем изучить устройство и принцип работы масляного насоса.

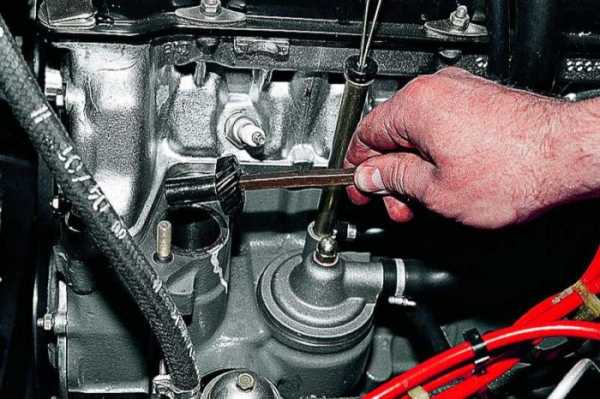

Для предварительной проверки снимите трамблер и достаньте шестерню привода маслонасоса. Обнаружив на оси глубокие задиры, вы, скорее всего, столкнетесь со сбитыми шлицами. Подклинивание шестерни привода крайне опасно, так как возможно слизывание шлицов. Последствием поломки станет масляное голодание, что для двигателя заканчивается как минимум провернутыми вкладышами коленчатого вала. Также вы можете визуально оценить люфт штока масляного насоса. На исправном насосе зазор пары шток-корпус не должен превышать 0,1 мм.

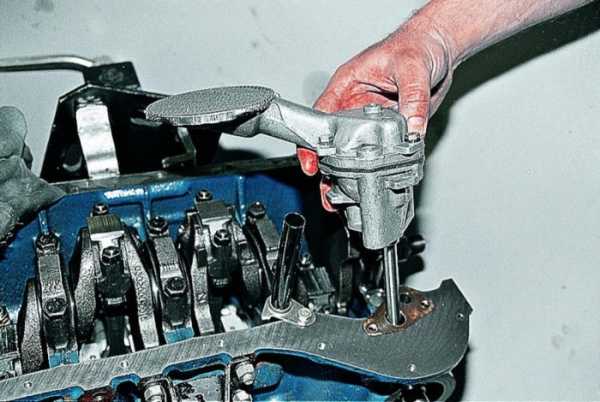

Масляный насос на автомобилях ВАЗ классических моделей откручивается с картера. Поэтому для проверки придется слить масло и снять поддон, предварительно ослабив подушки двигателя (мотор нужно немного приподнять).

Чтобы полноценно проверить масляный насос, вооружитесь набором мерных щупов. Не пытайтесь лишь на глаз оценить выработку деталей с претенциозными требованиями к подгонке.

ДЕФЕКТОВКА

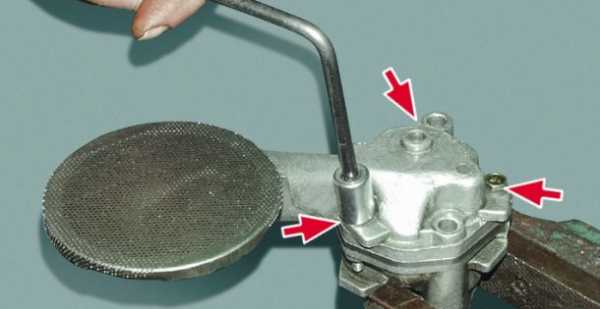

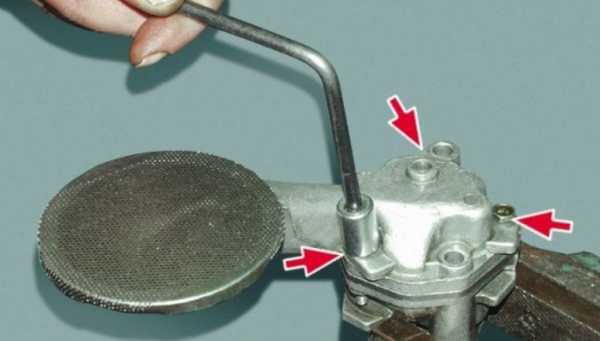

  1. Открутите крышку маслоприемника с редукционным клапаном. Не потеряйте оригинальную упорную шайбу пружины. Также обратите внимание на то, что один из болтов будет меньшей длины. Поэтому обязательно запомните расположение его посадочного места.
  2. Измерьте штангенциркулем длину пружины в состоянии покоя (должна быть не менее 38 мм).
  3. Снимите крышку, на которой вы уведите следы выработки, оставленные шестернями. Глубокие задиры явный признак того, что маслонасос порядком изношен. Ремонт крышки заключается в выравнивании привалочной плоскости.

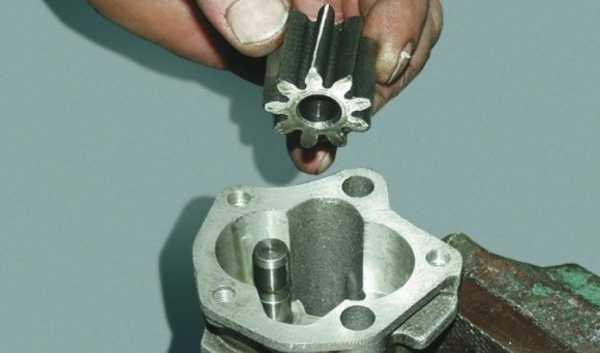

  4. Извлеките из корпуса ведущую шестерню масляного насоса. Проверьте состояние зубьев, вала. Задиры, потертости свидетельствуют об износе. В ведомой шестерни дополнительно оцените состояние отверстия оси фиксации.
  5. Проверьте стенки корпуса маслонасоса и ось ведомой шестерни. Борозды, рытвины говорят о попадании в рабочую зону мусора.

ДОПУСКИ ПО ЗАЗОРАМ

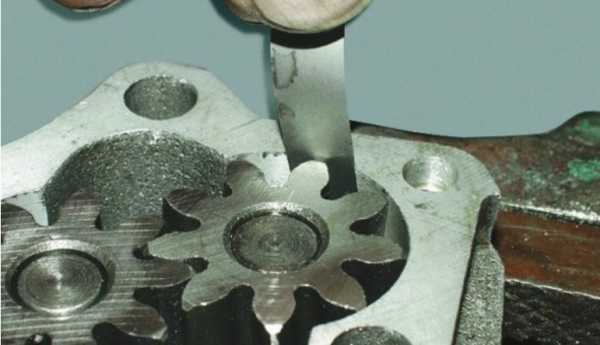

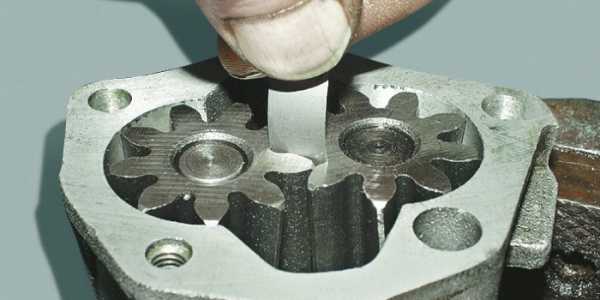

  • Зазор между плоскостью корпуса и шестернями. Для измерения приложите штангенциркуль и просуньте в образовавшийся зазор подходящий щуп. Норма – 0,066-0,161 мм. Зазор в 0,2 мм считается критичным.
  • Зазор между зубьями шестерен. При предельном износе зазор составляет – 0,25 мм. Если вы получили значения не более 0,15 мм, шестерни еще в удовлетворительном состоянии.
  • Зазор между стенками рабочей зоны корпуса масляного насоса и шестернями не должен превышать 0,25 мм; нормальным считается диапазон 0,11-0,18 мм.
  • Оптимальный зазор между отверстием в корпусе и валом шестерни — 0,016-0,055 мм. Проверяя маслонасос ВАЗ, не снимая с двигателя, мы говорили, что люфт не должен быть больше 0,1 мм. Что касается зазора между осью и ведомой шестерню, то он должен быть в пределах 0,017-0,057 мм; критическая граница – 0,1 мм.

Весь процесс дефектовки наглядно показан на видео

neauto.ru

дефектовка, проверка редукционного клапана маслонасоса двигателя. Какое должно быть давление масла на холостых, измерение манометром

От исправности маслонасоса напрямую зависит, сколько автомобиль пробежит до ближайшего капитального ремонта двигателя. Чтобы уберечь мотор от полного разрушения, важно понимать основные признаки неисправности, а также знать, как проверить масляный насос и какое давление должно быть в системе смазки.

Проверка давления манометром

Вкрутить вместо датчика давления масла механический манометр – единственный достоверный способ проверить масляный насос, не снимая его с двигателя. Вы можете купить готовый набор для измерения давления в масляной системе либо собрать прибор своими руками. Для этого вам потребуются:

  • жидкостный механический манометр. Прибор можно без труда отыскать едва не в каждом магазине автозапчастей для отечественной техники, тракторов. Также подойдет любой промышленный манометр с адекватной измерительной шкалой;
  • переходник, который будет вкручиваться вместо штатного датчика давления масла. На ответной части должен быть штуцер под шланг либо резьба с посадочным конусом для вкручивания гибкой трубки. Такой переходник сможет выточить любой токарь. Вам нужно будет измерить диаметр посадочного отверстия, шаг резьбы и составить эскиз переходника. Альтернативный вариант – принести токарю штатный датчик давления масла, чтобы он по его подобию изготовил переходник. Некоторые водители, чтобы проверить масляный насос, высверливают внутренности старого датчика давления масла и уже из него подручными средствами делают переходник. Гораздо проще в этом плане владельцам автомобилей ВАЗ, для которых в продаже существуют готовые тройники. Можно одновременно вкрутить как штатный датчик давления, так и механический манометр;
  • отрезок шланга, который будет соединять манометр и переходник.

Подбирать диаметр шланга, тип соединения гибкой трубки следует с учетом вида выходного штуцера на манометре. Важно, чтобы в процессе измерения в местах соединения не происходило утечек масла.

Техника измерения

Способ проверки давления масла будет идентичен для всех автомобилей. Разница лишь в пороговом минимальном значении, при достижении которого на приборной панели загорается контрольная лампа низкого давления масла. Информацию о пороге срабатывания редукционного клапана и минимальном рабочем давлении в системе смазки двигателя вы можете найти в руководстве по ремонту и обслуживанию вашего автомобиля. Приведенные ниже данные актуальны для автомобилей ВАЗ классических моделей (2101, 2102, 2103, 2104, 2105, 2106, 2107).

  • Давление на холодную. Перед запуском двигатель и масло в поддоне должны остыть до температуры окружающей среды. Порог срабатывания датчика аварийного давления масла – 0,33 кгс/см2. При таком значении двигатель нужно глушить и разбирать для дефектовки масляного насоса. При повышении оборотов стрелка манометра должна подыматься до 4,5 кгс/см2. При таком давлении срабатывает исправный редукционный клапан, поэтому дальнейшего повышения происходить не должно.
  • Измерения на прогретом двигателе. При снижении температуры масла повышается его вязкость, что положительно сказывается на производительности маслонасоса. Поэтому правильней всего будет проверять масляный насос на горячую. Поскольку масло прогревается медленней антифриза, дайте двигателю еще минут 5 поработать после того как указатель температуры ОЖ покажет 90°С.

В системе смазки исправного двигателя ВАЗ 2101-07 при 5600 об./мин должно быть давление 3,5-4,5 кгс/см2. Если полученные значения значительно отличаются от номинальных, двигатель в определенных режимах будет испытывать масляное голодание. На приборной панели загорится лампочка низкого давления масла. В таком случае мы рекомендуем разобрать и проверить масляный насос.

Не стоит надеяться на штатные указатели давления автомобилей ВАЗ, УАЗ. Они в 90 из 100 случаев показывают что угодно, но только не реальное давление масла в двигателе.

Снятие с двигателя для разборки

На видео продемонстрирован процесс проверки масляного насоса ВАЗ 2104. Но измерение зазора между корпусом и шестернями, оценка выработки ведущей и ведомой шестерни, крышки корпуса маслонасоса и многие другие тонкости актуальны для всех видов масляных помп. Перед разборкой рекомендуем изучить устройство и принцип работы масляного насоса.

Для предварительной проверки снимите трамблер и достаньте шестерню привода маслонасоса. Обнаружив на оси глубокие задиры, вы, скорее всего, столкнетесь со сбитыми шлицами. Подклинивание шестерни привода крайне опасно, так как возможно слизывание шлицов. Последствием поломки станет масляное голодание, что для двигателя заканчивается как минимум провернутыми вкладышами коленчатого вала. Также вы можете визуально оценить люфт штока масляного насоса. На исправном насосе зазор пары шток-корпус не должен превышать 0,1 мм.

Масляный насос на автомобилях ВАЗ классических моделей откручивается с картера. Поэтому для проверки придется слить масло и снять поддон, предварительно ослабив подушки двигателя (мотор нужно немного приподнять).

Чтобы полноценно проверить масляный насос, вооружитесь набором мерных щупов. Не пытайтесь лишь на глаз оценить выработку деталей с претенциозными требованиями к подгонке.

Дефектовка

  1. Открутите крышку маслоприемника с редукционным клапаном. Не потеряйте оригинальную упорную шайбу пружины. Также обратите внимание на то, что один из болтов будет меньшей длины. Поэтому обязательно запомните расположение его посадочного места.
  2. Измерьте штангенциркулем длину пружины в состоянии покоя (должна быть не менее 38 мм).
  3. Снимите крышку, на которой вы уведите следы выработки, оставленные шестернями. Глубокие задиры явный признак того, что маслонасос порядком изношен. Ремонт крышки заключается в выравнивании привалочной плоскости.
  4. Извлеките из корпуса ведущую шестерню масляного насоса. Проверьте состояние зубьев, вала. Задиры, потертости свидетельствуют об износе. В ведомой шестерни дополнительно оцените состояние отверстия оси фиксации.
  5. Проверьте стенки корпуса маслонасоса и ось ведомой шестерни. Борозды, рытвины говорят о попадании в рабочую зону мусора.

Допуски по зазорам

  • Зазор между плоскостью корпуса и шестернями. Для измерения приложите штангенциркуль и просуньте в образовавшийся зазор подходящий щуп. Норма – 0,066-0,161 мм. Зазор в 0,2 мм считается критичным.
  • Зазор между зубьями шестерен. При предельном износе зазор составляет – 0,25 мм. Если вы получили значения не более 0,15 мм, шестерни еще в удовлетворительном состоянии.
  • Зазор между стенками рабочей зоны корпуса масляного насоса и шестернями не должен превышать 0,25 мм; нормальным считается диапазон 0,11-0,18 мм.
  • Оптимальный зазор между отверстием в корпусе и валом шестерни — 0,016-0,055 мм. Проверяя маслонасос ВАЗ, не снимая с двигателя, мы говорили, что люфт не должен быть больше 0,1 мм. Что касается зазора между осью и ведомой шестерню, то он должен быть в пределах 0,017-0,057 мм; критическая граница – 0,1 мм.

Весь процесс дефектовки наглядно показан на видео.

autolirika.ru

Масляный насос проверка на стенде, замена, ремонт + фото и видео » АвтоНоватор

Двигатель внутреннего сгорания в автомобилях ВАЗ нуждается в непрерывной смазке. Если циркуляция масла в моторе по каким-то причинам нарушается, то работать ему осталось недолго. За подачу смазки в двигатель отвечает масляный насос, который, как и любой другой узел, со временем изнашивается и выходит из строя. К счастью, автовладелец может заменить маслонасос самостоятельно.

Назначение и виды автомобильных маслонасосов

Назначение масляного насоса состоит в том, чтобы создавать необходимое давление в системе смазывания двигателя. Масло под действием высокого давления по специальным каналам поступает ко всем трущимся частям мотора, интенсивно снижает их трение друг о друга, тем самым предотвращая досрочный износ.

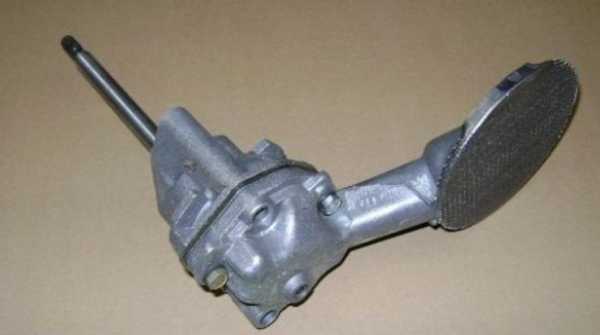

Масляный насос автомобиля ВАЗ, регулируемый, с редукционным клапаном

Типы масляных насосов

На автомобилях ВАЗ в разное время применялись различные типы насосов. Перечислим их:

  • насосы нерегулируемые. В их конструкции отсутствует редукционный клапан, так что давление в смазывающей системе всегда остаётся постоянным;
  • насосы регулируемые. Они оборудованы редукционным клапаном, так что давление в смазывающей системе автомобиля может меняться в зависимости от оборотов мотора;
  • насосы роторные. Главный элемент такой конструкции — ротор с небольшими металлическими лопастями, который и перекачивает масло. В регулируемых насосах этого типа помимо ротора всегда имеется статор с пружиной. Это устройство обеспечивает постоянное давление в системе смазывания независимо от скорости вращения коленвала;
  • насосы шестеренные. В насосах такого типа ротор с лопастями отсутствует. Его функцию выполняет пара шестерёнок с длинными зубьями. Эти зубья играют роль лопастей при перекачке масла.

Достоинства регулируемых роторных маслонасосов

Практически на всех современных автомобилях ВАЗ (начиная с ВАЗ 2114 и выше), устанавливаются регулируемые масляные насосы роторного типа.

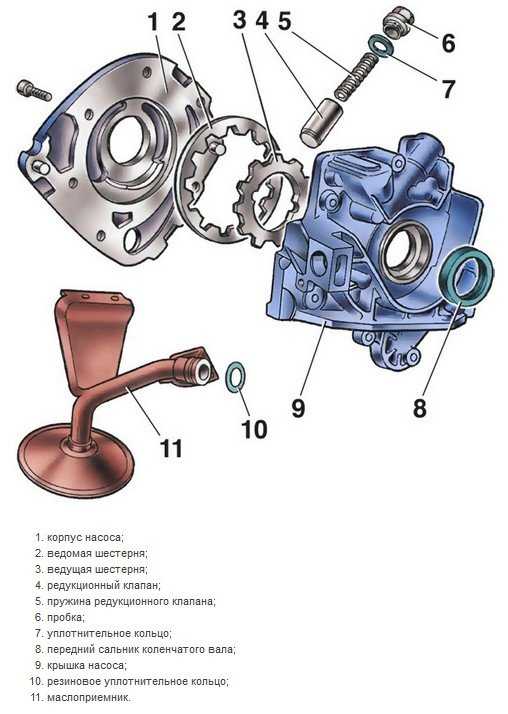

Основные элементы конструкции регулируемого роторного маслонасоса ВАЗ

Вот основные достоинства этих устройств:

  • при использовании регулируемого маслонасоса мощность двигателя увеличивается на 30%. Это происходит за счёт снижения коэффициента мощности, отбираемой у мотора сторонними устройствами;
  • с регулируемым маслонасосом масло приходится менять реже, так как скорость оборотов коленвала снижается, а значит, снижается и их количество;
  • регулируемый маслонасос практически не вспенивает масло. Проблема, актуальная для нерегулируемых шестеренных насосов, была успешно решена в насосах роторных.

Принцип действия современных роторных насосов ВАЗ

После запуска двигателя автомобиль начинает движение и постепенно ускоряется. Коленчатый вал при этом вращается всё быстрее. С увеличением скорости вращения вала давление в смазочной системе мотора постепенно падает, а потребность в притоке нового масла — возрастает.

Схема перекачивания масла насосом роторного типа на автомобилях ВАЗ

По мере снижения масляного давления пружина на подвижном статоре насоса разжимается, прикреплённый к ней статор начинает вращаться, затем смещается и входит в зацепление с ведомым ротором. Так начинается всасывание масла в полость насоса. Затем масло выдавливается в двигатель лопастями ротора и цикл всасывания повторяется.

Расположение маслонасоса в автомобилях ВАЗ

Масляный насос в автомобилях ВАЗ является частью двигателя, поэтому увидеть его, просто открыв капот, не удастся. Чтобы добраться до маслонасоса, автомобиль необходимо установить на смотровую яму, снять с него картерную защиту, а потом поддон.

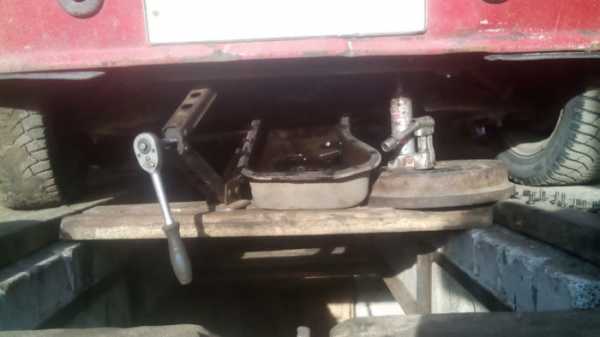

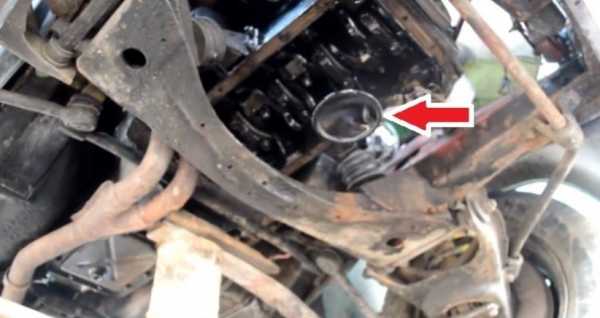

Чтобы добраться до маслонасоса, с автомобиля ВАЗ придётся снять поддон и картер

Признаки поломки масляного насоса

Понять, что маслонасос вышел из строя, нетрудно. Перечислим симптомы, однозначно указывающие на поломку этого устройства:

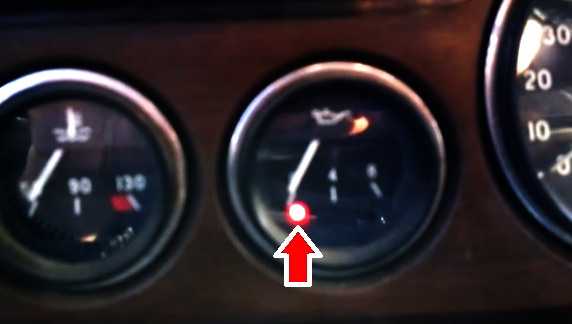

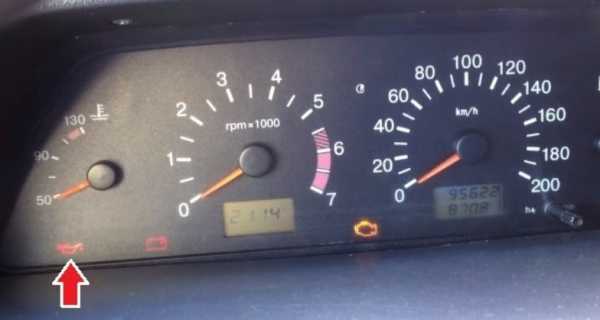

  • лампочка давления масла на приборной панели постоянно горит. Обычно это происходит из-за засорения или поломки редукционного клапана в насосе. Как только этот элемент ломается, давление масла в смазочной системе резко возрастает, о чём и сигнализирует лампочка, горящая даже на холостых оборотах;

    Постоянное горение этой лампочки говорит о поломке маслонасоса

  • стук двигателя. Если водитель по каким-то причинам не обращает внимания на горение лампочки, мотор начинает стучать. Характерный стук становится громче по мере износа трущихся частей двигателя, на которые не подаётся масло. Отремонтировать мотор после такой поломки очень непросто.

Проверка маслонасоса на износ с помощью щупов

  1. Масляный насос снимается с автомобиля и разбирается. Отделяется редукционный клапан и приёмный патрубок. Все детали насоса тщательно промываются в керосине.
  2. После промывки необходимо осмотреть каждую деталь на предмет трещин или деформации. Повреждённые детали придётся заменить. Если никаких повреждений не выявлено, можно начинать замеры.

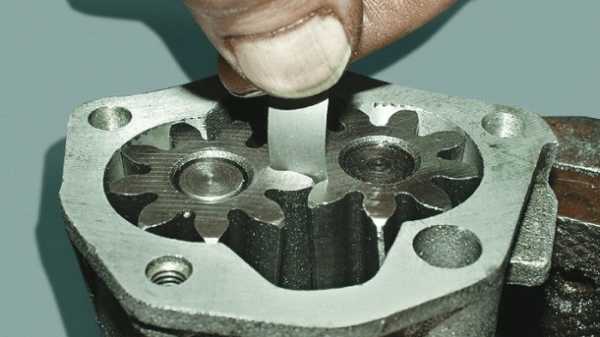

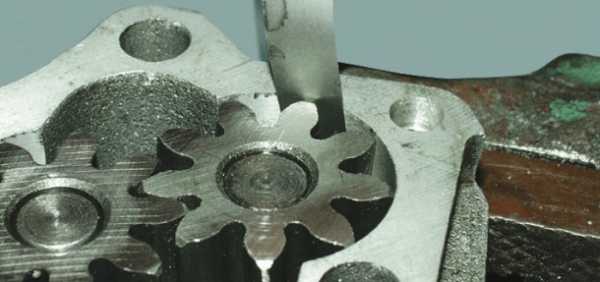

  3. Сначала с помощью щупа замеряются зазоры между корпусом насоса и зубцами шестерён. Зазор не должен превышать 0,2 мм.

    Расстояние между зубьями и корпусом маслонасоса измеряется специальным щупом

  4. Далее замеряются расстояния между зубьями шестерён. Они не должны превышать 0.5 мм с допустимой погрешностью в 0,05 мм. Если между какой-то парой зубьев это условие не соблюдается — налицо износ шестерни и её следует заменить.

Видео: как проверить масляный насос

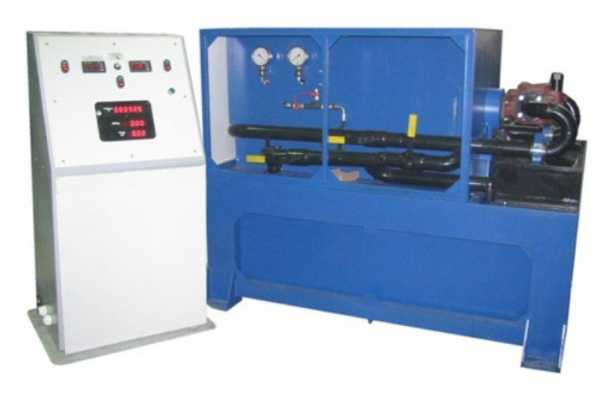

Диагностика маслонасоса на стенде

В крупных автосервисах имеются универсальные стенды для быстрой проверки масляных насосов практически любых типов. Процедура проверки маслонасосов автомобилей ВАЗ, как правило, состоит из двух этапов:

  • проверка редукционного клапана;
  • проверка собранного маслонасоса.

Первый этап проверки заключается в следующем: редукционный клапан, предварительно снятый с насоса, устанавливается на стенд и на него через систему патрубков подаётся керосин. Давление керосина постепенно увеличивается с помощью специальных регуляторов.

Проверка маслонасоса ВАЗ на стенде происходит в два этапа: сначала клапан, потом сам насос

Задача специалистов сводится к тому, чтобы зафиксировать, при каком давлении клапан откроется, а при каком — полностью закроется.

Основные элементы конструкции типового редукционного клапана автомобилей ВАЗ

Редукционный клапан считается исправным, если он открывается при давлении в 7 кг/см², а закрывается при давлении в 16 кг/см². Если подобного не наблюдается, необходимо подтянуть (или, наоборот, ослабить) пружину на клапане и повторить проверку. После диагностики клапана насос полностью собирается и проверяется целиком. Для этого обычно используют смесь, на 70% состоящую из моторного масла и на 30% — из керосина. Фиксируется давление, которое насос создаёт на выходном патрубке. Устройство считается исправным, если при скорости вращения ротора в 250 об/мин на выходе создаётся давление в 35 кг/см².

Замена масляного насоса на автомобилях ВАЗ

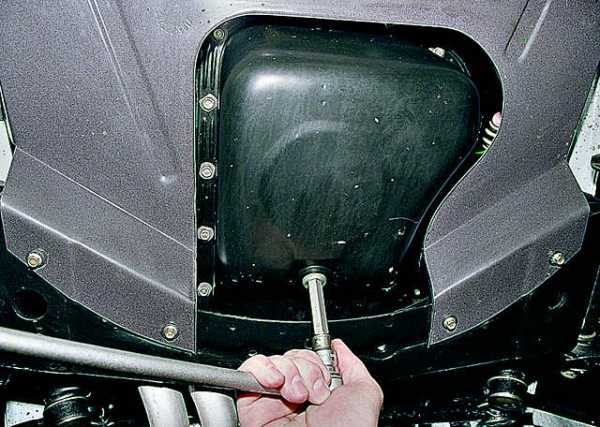

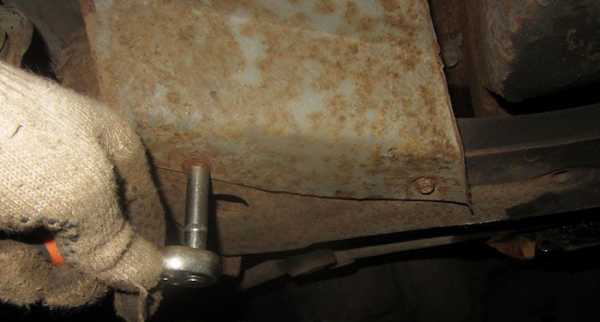

  1. Машина ставится на смотровую яму. С помощью торцового ключа на «14» с него снимается защита картера и поддон.

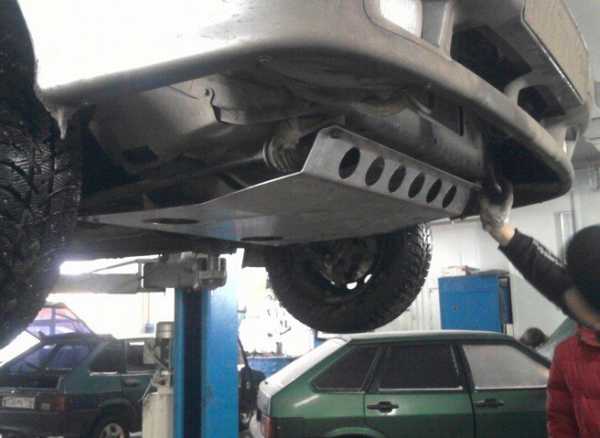

    Защиту картера с автомобиля ВАЗ лучше снимать на смотровой яме или эстакаде

  2. Откручивается пробка сливного отверстия, масло сливается в подставленную ёмкость. Слив масла из системы может занять 10–15 минут.

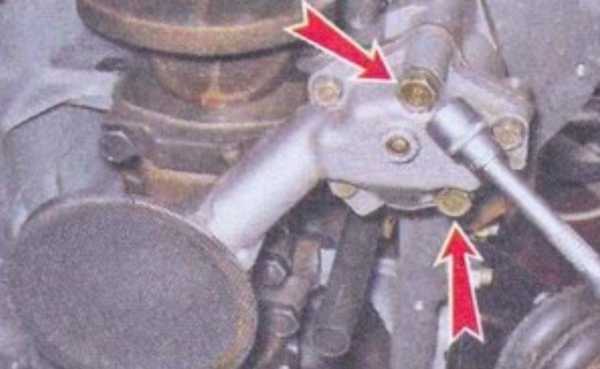

  3. С помощью торцовой головки на «13» откручиваются все крепёжные болты маслонасоса.

    Крепёжные болты маслонасоса ВАЗ удобно откручивать торцовым ключом

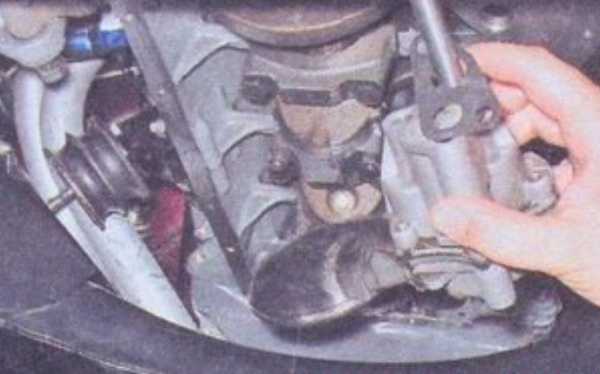

  4. Маслонасос аккуратно снимается вместе с уплотнительной прокладкой, находящейся под ним.

    Снимая маслонасос ВАЗ, важно не потерять тонкую прокладку, находящуюся под ним

  5. Неисправный насос заменяется новым, после чего производится обратная сборка смазочной системы.

Полная разборка маслонасоса ВАЗ

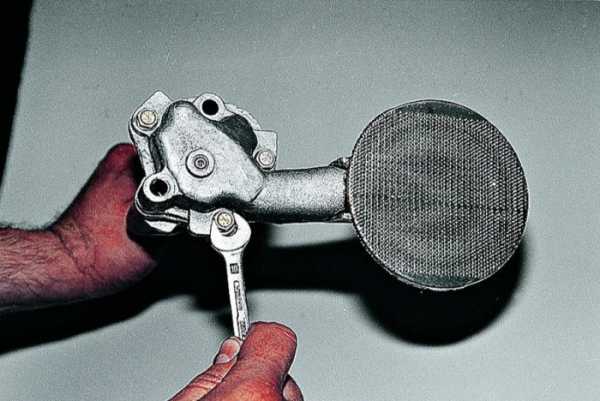

  1. Снятый с автомобиля насос зажимается в тиски. Торцовым ключом на «12» откручиваются все крепёжные болты выходного патрубка (их 3). Следует отметить, что один из этих болтов короче остальных. Поэтому при разборке необходимо запомнить место, из которого его вывернули.

    Один из этих крепёжных болтов короче остальных

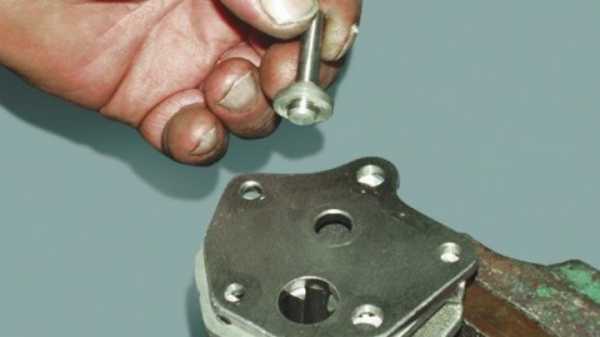

  2. После выкручивания болтов патрубок вместе с крышкой снимается с насоса. Под крышкой находится небольшая шайба. Снимая патрубок, её следует придерживать пальцем.

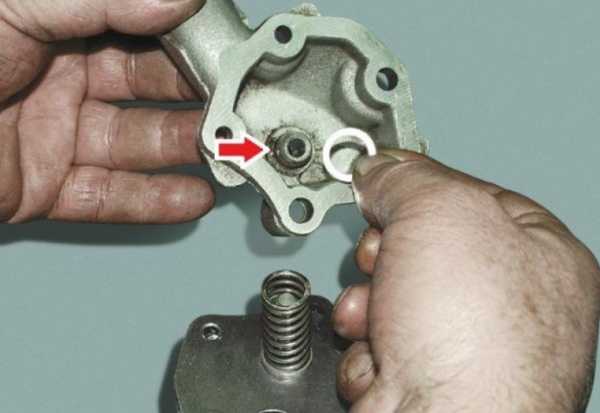

    Снимая патрубок маслонасоса ВАЗ, важно не потерять шайбу

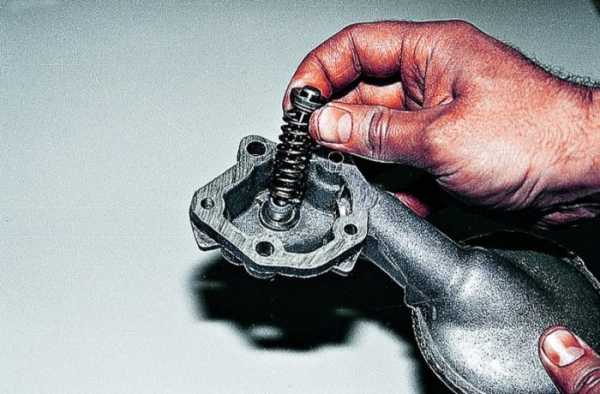

  3. Теперь снимается пружина, регулирующая положение редукционного клапана.

    Пружину редукционного клапана ВАЗ можно снять вручную

  4. Далее извлекается сам клапан.

    Чтобы извлечь редукционный клапан ВАЗ, придётся приложить небольшое усилие

  5. Под клапаном находится стальная крышка. Для снятия её нужно с силой потянуть вверх. На снятой крышке не должно быть никаких царапин или заусенцев. Если они есть, значит, шестерни задевают крышку и насос износился полностью.

    На крышке маслонасоса ВАЗ не должно быть никаких царапин и заусенцев

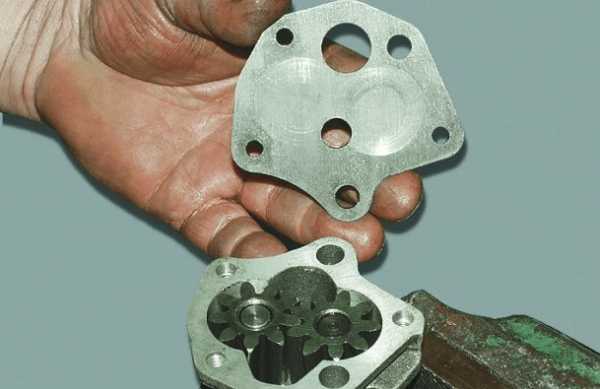

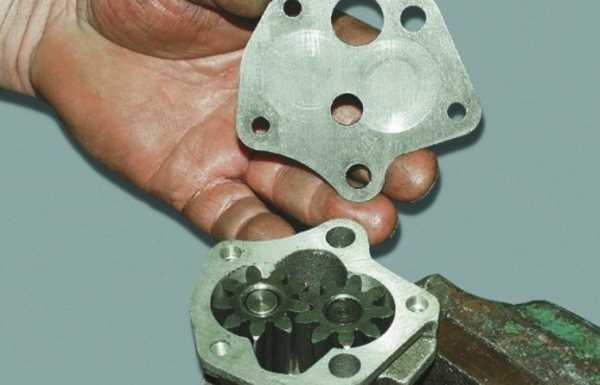

  6. Открывается доступ к ведущей и ведомой шестерням. Они свободно извлекаются вручную. Все детали тщательно промываются в керосине и осматриваются на предмет повреждений. Сборка маслонасоса производится в обратном порядке.

    Вначале извлекается ведущая шестерня маслонасоса, затем — ведомая

Видео: снимаем и разбираем маслонасос ВАЗ

Снять масляный насос с автомобиля ВАЗ не так сложно, как кажется на первый взгляд. Всё, что для этого нужно — хорошая смотровая яма, которая есть в большинстве гаражей, и час свободного времени. Задача вполне по силам начинающему автолюбителю, так что ему не придётся платить за эту работу профессиональным механикам.

carnovato.ru

Как выполнить ремонт маслонасоса в автомобиле?

Поломки масляного насоса и их причины

Насос
Для любого технического агрегата жизненно важным элементом работы является постоянная смазка деталей. Недостаток поступающего масла на трущиеся детали машины приводит к так называемому масляному голоданию. На деталях начинают появляться задиры, мотор терпит постоянные перегревы, ускоряется износ деталей и прочие негативные последствия. Такие последствия, в конечном счёте, приводят к поломке мотора – а это сулит сложный и дорогостоящий ремонт.

Масляный насос отвечает за смазку всех деталей силового агрегата. Он перекачивает масло с картера мотора по всем масляным каналам, смазывая работающие элементы.

Соответственно, исправность этой важной детали крайне необходима, но случаются и поломки.

Первым признаком поломки масляного насоса является снижение давления в системе потребления масла. При первых таких признаках мастера предлагают сразу вести машину на СТО для детального изучения. Такие сигналы чреваты множеством проблем, но в первую очередь – высоким износом деталей мотора.

Первой и самой распространённой причиной поломки маслонасоса чаще всего бывает забитый маслоприемник, как следствие засорённого картера. При такого рода неисправностях, рекомендуется слить масло, снять поддон и промыть его и маслоприемник.

Так как масляный фильтр установлен после насоса, то через маслоприемник и сопутствующие части проходит неотфильтрованное масло, что повышает риск загрязнения картера и последующий износ деталей и элементов.
Засоренный фильтр

Самой основной и частой поломкой масляного насоса является поломка или повреждение корпуса узла и/или его шестерен. В результате таких повреждений зазор между этими деталями значительно увеличивается. В теории существует возможность заменить корпус маслонасоса или сделать наплавления с последующей подгонкой, но этот процесс достаточно трудоемкий и недешевый. Поэтому обычно при первых признаках неисправности маслонасоса, сразу же меняют изношенные детали.

Внимание! При монтаже нового маслонасоса следует также заменять прокладку картера мотора для устранения последующих протечек масла.

Основные причины поломки масляного насоса:

  1. Постоянно низкий уровень масла в масляном картере.
  2. Поломки приборов, отвечающих за контроль давления.
  3. Некачественное масло с несоответствующей вязкостью.
  4. Загрязнение элементов масляного фильтра.
  5. Загрязнение заборника маслонасоса.
  6. Смешение масла и охлаждающей жидкости.
  7. Сбой в системе регулировки клапана смазочной системы и др.

Как проверить масляный насос

Демонтаж насоса
Как мы все знаем, для правильной и безопасной работы двигателю необходимо постоянное давление масла. За давление масла отвечает, так сказать, сердце двигателя – масляный насос. На приборной панели есть датчик, который показывает уровень давления масла в системе.

Если при запущенном движке эта сигнальная лампа загорается, то необходимо срочно прекратить работу двигателя и провести диагностику.

Внимание! При тревожных сигналах индикатора давления масла в двигателе, необходимо прекратить его работу, так как возможен быстрый износ системы и дальнейшая поломка силового агрегата.

Для самостоятельной проверки наличия поломки масляного насоса вам необходимо в первую очередь открыть капот и посмотреть, нет ли свежих масляных подтеков на двигателе; если «защита картера» отсутствует, посмотреть, нет ли повреждений на нем.

Если на масляном картере все-таки есть течь, то вам следует с помощью скотча, тряпки или куска резины временно, до ближайшей СТО, загерметизировать её.

Так как прошло уже достаточно времени, масло стекло в картер, можно проверить его уровень в двигателе и долить, если нужно. В пределах нормы он должен быть между отметкой Min и Max.

Если лампочка не горит – вам повезло, можно ехать на замену картера. Если же она все еще мигает, то необходимо ехать на ближайшую СТО для выяснения причин.

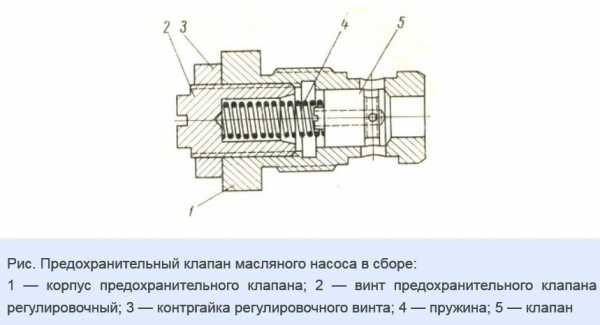

Редукционный клапан
Основным признаком неисправности масляного насоса является нестабильность показателей давления масла в моторе. Если оно колеблется или на низком уровне – скорее всего, вам нужно обращаться непосредственно к тому, что насос не работает. Также, если при поверке слышен звук шестерен, это также свидетельствует о его износе и необходимости ремонта масляного насоса.

Инструмент для ремонта маслонасоса

Для ремонта маслонасоса используются наборы гаечных ключей, ударная отвёртка, плоскогубцы и паяльник. Также рекомендуется при очистке деталей маслонасоса использовать специальные технические средства, которые содержат в себе нефть и поверхностно активные вещества. Эти средства не агрессивны и не загрязняют поверхность.

Насос
После использования этих средств вам не нужно обмывать деталь, так как в силу своих свойств они на поверхности детали создают защиту от воздействия воздуха на металл.
Ремонт масляных насосов – дело тонкое и требующее концентрации внимания, так что для правильной диагностики еще понадобится хорошее освещение.

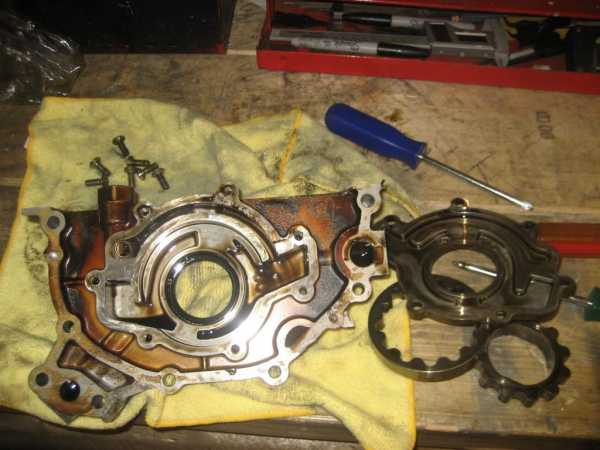

Разборка масляного насоса и визуальная диагностика деталей

Стоит маслонасос возле двигателя, так как является его элементом. В первую очередь, для определения неисправности масляного насоса, вам необходимо снять его с силового агрегата. Для этого слейте масло, открутите масляный картер движка и снимайте маслонасос с маслоприемником.

  1. Используя ударную отвёртку, выворачиваем винты крышки масляного насоса.
  2. Снимаем крышку маслонасоса и аккуратно прочищаем детали от загрязнений и масляных отложений салфеткой.
  3. Берём специальную линейку или штангенциркуль и измеряем расстояние между выходным ротором и корпусом насоса. Оптимальное расстояние не должно превышать 0, 400 – 0,483 мм, при других результатах насос не будет нагнетать достаточное давление, и его нужно будет заменить.
  4. Также нужно измерить боковой зазор внутреннего ротора. Если он больше 0, 03 – 0, 085 мм, то также необходима замена маслонасоса.
  5. Отворачиваем ключом пробку редукционного клапана. Под пробкой находится резинка и пружина. Резинку нужно заменить. Измеряем пружину в спокойном состоянии, длина ее должна составить 81 мм, в случае отклонений от этого, пружину необходимо также заменить новой.
  6. Нужно также извлечь редукционный клапан. Легонько стучим корпусом о чистую деревянную поверхность, можно резиновую. Если клапан не выходит, аккуратно подденьте его зубочисткой либо щипцами.
  7. Все извлекаемые детали, как и корпусные части нужно осмотреть на наличие каких-либо признаков износа.
  8. Измеряем толщину ведущей и ведомой шестерни. Толщина ведущей должна быть не менее 7,42 мм, ведомой – 7,35 мм. В случае, если толщина меньше – замените деталь.
  9. Замена шестерен

  10. Также нужно проверить осевые зазоры шестерен. Установите ведущую шестерню в корпус и металлической линейкой измерьте зазор между линейкой и шестерней. Таким же способом проверьте ведомую шестерню. Для ведущей шестерни осевой зазор должен быть не более 0,12 мм, для ведомой – 0,15 мм.
  11. Проводим осмотр редукционного клапана на наличие масляных загрязнений и пробок, осматриваем на предмет повреждений. Если таковых нет, то прочищаем все отверстия и в обратном порядке складываем маслонасос с использованием герметика.

Подписывайтесь на наши ленты в
Facebook,
Вконтакте и
Instagram:
все самые интересные автомобильные события в одном месте.

auto.today

Как проверить масляный насос 🚩 как проверить масляной насос на ваз 🚩 Ремонт и сервис

Инструкция

Сначала снимите масляный насос. Для этого поставьте автомобиль на подъемник или загоните на смотровую яму. Отсоедините от аккумулятора провода и аккуратно слейте масло с двигателя. Открутите гайки, которые крепят переднюю подвеску двигателя к поперечине. Снимите картер двигателя и насос.

Закрепите масляный насос и отверните болты, чтобы затем снять клапан давления масла и приемный патрубок. После этого промойте все детали при помощи бензина, затем продуйте сжатым воздухом, внимательно осмотрите крышку и корпус насоса на предмет трещин, и в случае необходимости произведите их замену.

При помощи набора щупов проверьте зазоры между зубьями шестеренок, а также между стенками корпуса насоса. Эти расстояния не должны превышать значения в 0,25 мм. Если допустимые значения не проходят, замените шестерню и корпус насоса. Осмотрите сетчатый масляный фильтр и масляный поддон.

Измерьте зазор между плоскостью корпуса и торцами шестеренок. Его значение не должно превышать 0,2 мм. Также проведите замер между осью ведомой шестерни и самой шестеренкой. Помните, что при любых отклонениях, необходимо провести замену изношенных деталей.

Тщательно проверьте редукционный клапан на наличие повреждений и различных загрязнений, отложений, которые могут привести к заеданию. Уделите внимание поиску коррозии. Также уберите все забоины и заусеницы, которые приведут к понижению давления в системе. Проверьте упругость пружины данного клапана и соберите все в обратной последовательности, установив сначала в корпус насоса вал и шестерню, а затем крышку корпуса.

Смажьте все детали насоса моторным маслом, что продлит их срок службы. После сборки проверните ведущий валик рукой. Шестерня должна вращаться плавно и безо всяких усилий.

www.kakprosto.ru

ВАЗ 2106, 2107 и других моделях «Жигули»

В рейтинге надёжности узлов и деталей ВАЗ 2106/07 масляный насос занимает одно из первых мест. Однако и он иногда требует ремонта или замены. При его выходе из строя нарушается циркуляция масла в двигателе. Последствия могут быть чрезвычайно неприятными и дорогостоящими.

Расположение, устройство и назначение масляного насоса ВАЗ 2106/07

Масляный насос любого автомобиля создаёт давление в системе смазки двигателя. В результате снижается трение между подвижными элементами мотора (коленчатый и распределительный валы, поршневая группа и др.), и увеличивается срок их службы. При выходе насоса из строя резко падает давление масла, возрастает трение, и двигатель может заклинить. Потребуется сложный и дорогостоящий капитальный ремонт. Поэтому так важно своевременно обнаруживать и устранять любые неисправности масляного насоса.

Масляный насос ВАЗ 2106/07 находится внутри двигателя в нижней его части

Масляный насос ВАЗ 2106/07 расположен в нижней части двигателя под коленвалом. Для обеспечения к нему доступа потребуется снять защиту и поддон картера и установить машину на смотровой яме, эстакаде или подъёмнике.

Принцип работы масляного насоса

На ВАЗ 2106/07 установлен насос шестерёнчатого типа с наружным зацеплением. В движение он приводится посредством цепной передачи от коленчатого вала мотора. Этой же цепью вращается распредвал при работе силового агрегата. Основу конструкции насоса составляют две шестерни, к которым через маслоприемник поступает смазка из картера. Вращаясь, шестерни захватывают масло и под давлением подают его в двигатель. Производительность насоса зависит от оборотов мотора и вязкости масла. Конструкцией насоса предусмотрен редукционный клапан, который срабатывает при превышении давлением допустимой величины и направляет часть масла обратно в поддон.

Симптомы неисправности масляного насоса

Основными признаками неполадок в системе смазки являются нехарактерные для работы двигателя звуки и загорание лампочки давления масла. В этой ситуации следует остановиться, заглушить автомобиль и через некоторое время щупом проверить уровень масла в двигателе (нужно немного подождать, пока масло стечёт в поддон). Если уровень окажется ниже минимального, следует долить масла и снова проверить уровень (он должен находиться между отметками min и max). Если при запуске двигателя лампочка погасла, причиной её загорания был именно низкий уровень масла.

Горящая лампочка давления масла говорит о неполадках в системе смазки

Если же после доливки масла посторонние звуки не исчезли, а лампочка продолжает гореть, движение продолжать не стоит. Вероятнее всего, возникли неполадки с масляным насосом, и потребуется его замена или ремонт. Добраться до гаража или автосервиса можно с помощью эвакуатора или на буксире. Однако лампочка может гореть и по причине выхода из строя датчика давления масла. Поэтому до постановки точного диагноза не следует спешить с ремонтом масляного насоса и начинать разбирать двигатель.

Основные причины низкого давления масла

Основные причины низкого давления масла на классических моделях ВАЗ следующие:

  1. Использование масла низкого качества или несоответствующего типу двигателя.
  2. Засорение масляного фильтра.
  3. Неисправность датчика давления (проверить его можно, измерив давление механическим манометром).
  4. Засорение маслоприемника или выход из строя масляного насоса.
  5. Повреждение маслоприемника в результате механической деформации поддона картера.

Одной из причин загорания лампочки давления масла является неисправный датчик

Все эти причины могут привести к выходу из строя масляного насоса и его замене. При покупке нового насоса предпочтение следует отдавать оригинальным изделиям и проверенным производителям. В противном случае результат может быть непредсказуем.

Фактический ресурс масляного насоса определяется как качеством самого изделия, так и качеством используемого масла и масляного фильтра. Выход его из строя в большинстве случаев связан с выработкой шестерней и оси привода. При этом ремонт довольно прост. На снятом с автомобиля насосе потребуется лишь заменить изношенные элементы на новые.

Замена масляного насоса

Для замены масляного насоса ВАЗ 2106/07 автомобиль следует установить на подъёмник, смотровую яму или эстакаду. В крайнем случае можно использовать домкрат.

Необходимые инструменты и приспособления

Для замены масляного насоса потребуется:

  • набор торцовых ключей;
  • нож;
  • домкрат;
  • прочный деревянный брусок;
  • деревянная проставка;
  • ёмкость для слива масла;
  • новая уплотнительная прокладка маслонасоса;
  • новая прокладка поддона;
  • новый масляный насос.

Порядок демонтажа масляного насоса

Замена масляного насоса осуществляется следующим образом:

  1. Очистите нижнюю часть двигателя от грязи. Открутив крепление защиты, снимите её.
    При замене масляного насоса необходимо снять защиту картера
  2. Шестигранным ключом выкрутите пробку для слива масла, предварительно подставив под неё пустую ёмкость. Дождитесь полного слива масла.
    Пробка для слива масла выкручивается шестигранным ключом
  3. Открутите гайки крепления нижних шпилек передних опор двигателя.
    Чтобы отсоединить двигатель от кузова, необходимо открутить гайки крепления нижних опор

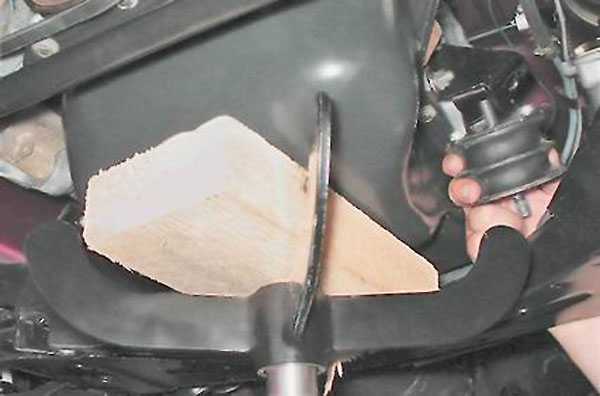

  4. Домкратом через деревянную проставку поднимите двигатель, выводя крепления из опор балки.
    Двигатель поднимается с помощью домкрата и деревянной проставки
  5. С помощью лебёдки или деревянной поперечины, уложенной на передние крылья машины, вывесите двигатель.
  6. Открутив ключом на 10 крепление поддона, снимите его вместе с прокладкой.
    Для демонтажа поддона потребуется открутить болты крепления
  7. Аккуратно очистите поверхность поддона, прилегающую к блоку, от остатков прокладки.
  8. Ключом на 13 открутите два болта крепления масляного насоса.

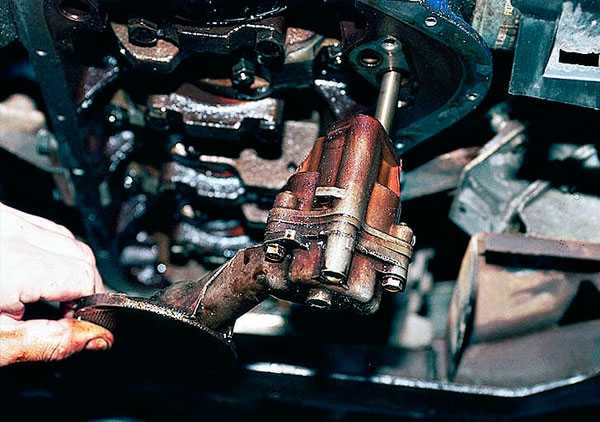

  9. Снимите насос вместе с уплотнителем.
    Масляный насос снимается вместе с прокладкой

Порядок установки масляного насоса

Монтаж нового или отремонтированного насоса производится следующим образом:

  1. Установите новый насос с новой прокладкой.
  2. Затяните крепления насоса.
  3. Установите на место крышку поддона вместе с новым уплотнительным элементом. Равномерно затяните все болты крепления.
  4. Опустите двигатель и установите опоры на свои места. Затяните гайки крепления.
  5. Установите и закрепите защиту картера.
  6. Залейте новое моторное масло.
Видео: замена масляного насоса на классических моделях ВАЗ

  1. Используя ударную отвёртку, выворачиваем винты крышки масляного насоса.
  2. Снимаем крышку маслонасоса и аккуратно прочищаем детали от загрязнений и масляных отложений салфеткой.
  3. Берём специальную линейку или штангенциркуль и измеряем расстояние между выходным ротором и корпусом насоса. Оптимальное расстояние не должно превышать 0, 400 – 0,483 мм, при других результатах насос не будет нагнетать достаточное давление, и его нужно будет заменить.
  4. Также нужно измерить боковой зазор внутреннего ротора. Если он больше 0, 03 – 0, 085 мм, то также необходима замена маслонасоса.
  5. Отворачиваем ключом пробку редукционного клапана. Под пробкой находится резинка и пружина. Резинку нужно заменить. Измеряем пружину в спокойном состоянии, длина ее должна составить 81 мм, в случае отклонений от этого, пружину необходимо также заменить новой.
  6. Нужно также извлечь редукционный клапан. Легонько стучим корпусом о чистую деревянную поверхность, можно резиновую. Если клапан не выходит, аккуратно подденьте его зубочисткой либо щипцами.
  7. Все извлекаемые детали, как и корпусные части нужно осмотреть на наличие каких-либо признаков износа.
  8. Измеряем толщину ведущей и ведомой шестерни. Толщина ведущей должна быть не менее 7,42 мм, ведомой – 7,35 мм. В случае, если толщина меньше – замените деталь.
  9. Замена шестерен

  10. Также нужно проверить осевые зазоры шестерен. Установите ведущую шестерню в корпус и металлической линейкой измерьте зазор между линейкой и шестерней. Таким же способом проверьте ведомую шестерню. Для ведущей шестерни осевой зазор должен быть не более 0,12 мм, для ведомой – 0,15 мм.
  11. Проводим осмотр редукционного клапана на наличие масляных загрязнений и пробок, осматриваем на предмет повреждений. Если таковых нет, то прочищаем все отверстия и в обратном порядке складываем маслонасос с использованием герметика.

Подписывайтесь на наши ленты в
Facebook,
Вконтакте и
Instagram:
все самые интересные автомобильные события в одном месте.

auto.today

Как проверить масляный насос 🚩 как проверить масляной насос на ваз 🚩 Ремонт и сервис

Инструкция

Сначала снимите масляный насос. Для этого поставьте автомобиль на подъемник или загоните на смотровую яму. Отсоедините от аккумулятора провода и аккуратно слейте масло с двигателя. Открутите гайки, которые крепят переднюю подвеску двигателя к поперечине. Снимите картер двигателя и насос.

Закрепите масляный насос и отверните болты, чтобы затем снять клапан давления масла и приемный патрубок. После этого промойте все детали при помощи бензина, затем продуйте сжатым воздухом, внимательно осмотрите крышку и корпус насоса на предмет трещин, и в случае необходимости произведите их замену.

При помощи набора щупов проверьте зазоры между зубьями шестеренок, а также между стенками корпуса насоса. Эти расстояния не должны превышать значения в 0,25 мм. Если допустимые значения не проходят, замените шестерню и корпус насоса. Осмотрите сетчатый масляный фильтр и масляный поддон.

Измерьте зазор между плоскостью корпуса и торцами шестеренок. Его значение не должно превышать 0,2 мм. Также проведите замер между осью ведомой шестерни и самой шестеренкой. Помните, что при любых отклонениях, необходимо провести замену изношенных деталей.

Тщательно проверьте редукционный клапан на наличие повреждений и различных загрязнений, отложений, которые могут привести к заеданию. Уделите внимание поиску коррозии. Также уберите все забоины и заусеницы, которые приведут к понижению давления в системе. Проверьте упругость пружины данного клапана и соберите все в обратной последовательности, установив сначала в корпус насоса вал и шестерню, а затем крышку корпуса.

Смажьте все детали насоса моторным маслом, что продлит их срок службы. После сборки проверните ведущий валик рукой. Шестерня должна вращаться плавно и безо всяких усилий.

www.kakprosto.ru

ВАЗ 2106, 2107 и других моделях «Жигули»

В рейтинге надёжности узлов и деталей ВАЗ 2106/07 масляный насос занимает одно из первых мест. Однако и он иногда требует ремонта или замены. При его выходе из строя нарушается циркуляция масла в двигателе. Последствия могут быть чрезвычайно неприятными и дорогостоящими.

Расположение, устройство и назначение масляного насоса ВАЗ 2106/07

Масляный насос любого автомобиля создаёт давление в системе смазки двигателя. В результате снижается трение между подвижными элементами мотора (коленчатый и распределительный валы, поршневая группа и др.), и увеличивается срок их службы. При выходе насоса из строя резко падает давление масла, возрастает трение, и двигатель может заклинить. Потребуется сложный и дорогостоящий капитальный ремонт. Поэтому так важно своевременно обнаруживать и устранять любые неисправности масляного насоса.

Масляный насос ВАЗ 2106/07 находится внутри двигателя в нижней его части

Масляный насос ВАЗ 2106/07 расположен в нижней части двигателя под коленвалом. Для обеспечения к нему доступа потребуется снять защиту и поддон картера и установить машину на смотровой яме, эстакаде или подъёмнике.

Принцип работы масляного насоса

На ВАЗ 2106/07 установлен насос шестерёнчатого типа с наружным зацеплением. В движение он приводится посредством цепной передачи от коленчатого вала мотора. Этой же цепью вращается распредвал при работе силового агрегата. Основу конструкции насоса составляют две шестерни, к которым через маслоприемник поступает смазка из картера. Вращаясь, шестерни захватывают масло и под давлением подают его в двигатель. Производительность насоса зависит от оборотов мотора и вязкости масла. Конструкцией насоса предусмотрен редукционный клапан, который срабатывает при превышении давлением допустимой величины и направляет часть масла обратно в поддон.

Симптомы неисправности масляного насоса

Основными признаками неполадок в системе смазки являются нехарактерные для работы двигателя звуки и загорание лампочки давления масла. В этой ситуации следует остановиться, заглушить автомобиль и через некоторое время щупом проверить уровень масла в двигателе (нужно немного подождать, пока масло стечёт в поддон). Если уровень окажется ниже минимального, следует долить масла и снова проверить уровень (он должен находиться между отметками min и max). Если при запуске двигателя лампочка погасла, причиной её загорания был именно низкий уровень масла.

Горящая лампочка давления масла говорит о неполадках в системе смазки

Если же после доливки масла посторонние звуки не исчезли, а лампочка продолжает гореть, движение продолжать не стоит. Вероятнее всего, возникли неполадки с масляным насосом, и потребуется его замена или ремонт. Добраться до гаража или автосервиса можно с помощью эвакуатора или на буксире. Однако лампочка может гореть и по причине выхода из строя датчика давления масла. Поэтому до постановки точного диагноза не следует спешить с ремонтом масляного насоса и начинать разбирать двигатель.

Основные причины низкого давления масла

Основные причины низкого давления масла на классических моделях ВАЗ следующие:

  1. Использование масла низкого качества или несоответствующего типу двигателя.
  2. Засорение масляного фильтра.
  3. Неисправность датчика давления (проверить его можно, измерив давление механическим манометром).
  4. Засорение маслоприемника или выход из строя масляного насоса.
  5. Повреждение маслоприемника в результате механической деформации поддона картера.

Одной из причин загорания лампочки давления масла является неисправный датчик

Все эти причины могут привести к выходу из строя масляного насоса и его замене. При покупке нового насоса предпочтение следует отдавать оригинальным изделиям и проверенным производителям. В противном случае результат может быть непредсказуем.

Фактический ресурс масляного насоса определяется как качеством самого изделия, так и качеством используемого масла и масляного фильтра. Выход его из строя в большинстве случаев связан с выработкой шестерней и оси привода. При этом ремонт довольно прост. На снятом с автомобиля насосе потребуется лишь заменить изношенные элементы на новые.

Замена масляного насоса

Для замены масляного насоса ВАЗ 2106/07 автомобиль следует установить на подъёмник, смотровую яму или эстакаду. В крайнем случае можно использовать домкрат.

Необходимые инструменты и приспособления

Для замены масляного насоса потребуется:

  • набор торцовых ключей;
  • нож;
  • домкрат;
  • прочный деревянный брусок;
  • деревянная проставка;
  • ёмкость для слива масла;
  • новая уплотнительная прокладка маслонасоса;
  • новая прокладка поддона;
  • новый масляный насос.

Порядок демонтажа масляного насоса

Замена масляного насоса осуществляется следующим образом:

  1. Очистите нижнюю часть двигателя от грязи. Открутив крепление защиты, снимите её.
    При замене масляного насоса необходимо снять защиту картера
  2. Шестигранным ключом выкрутите пробку для слива масла, предварительно подставив под неё пустую ёмкость. Дождитесь полного слива масла.
    Пробка для слива масла выкручивается шестигранным ключом
  3. Открутите гайки крепления нижних шпилек передних опор двигателя.
    Чтобы отсоединить двигатель от кузова, необходимо открутить гайки крепления нижних опор
  4. Домкратом через деревянную проставку поднимите двигатель, выводя крепления из опор балки.
    Двигатель поднимается с помощью домкрата и деревянной проставки
  5. С помощью лебёдки или деревянной поперечины, уложенной на передние крылья машины, вывесите двигатель.
  6. Открутив ключом на 10 крепление поддона, снимите его вместе с прокладкой.
    Для демонтажа поддона потребуется открутить болты крепления
  7. Аккуратно очистите поверхность поддона, прилегающую к блоку, от остатков прокладки.
  8. Ключом на 13 открутите два болта крепления масляного насоса.
  9. Снимите насос вместе с уплотнителем.
    Масляный насос снимается вместе с прокладкой

Порядок установки масляного насоса

Монтаж нового или отремонтированного насоса производится следующим образом:

  1. Установите новый насос с новой прокладкой.
  2. Затяните крепления насоса.
  3. Установите на место крышку поддона вместе с новым уплотнительным элементом. Равномерно затяните все болты крепления.
  4. Опустите двигатель и установите опоры на свои места. Затяните гайки крепления.
  5. Установите и закрепите защиту картера.
  6. Залейте новое моторное масло.
Видео: замена масляного насоса на классических моделях ВАЗ

Ремонт масляного насоса

Обычно неисправный масляный насос меняется на новый. Однако вышедший из строя насос можно попробовать отремонтировать.

Необходимые инструменты

Для ремонта масляного насоса ВАЗ 2106/07 потребуются:

  • ключи на 10;
  • линейка;
  • набор плоских щупов;
  • тиски.

Разборка масляного насоса

Разборка насоса осуществляется в следующем порядке:

  1. Открутив три болта, снимите приёмную трубку. Для этого удобнее зажать насос в тиски.
    Маслоприёмник крепится тремя болтами
  2. Снимите трубку, пружину и шайбу редукционного клапана.
    При разборке насоса снимается трубка, пружина и шайба редукционного клапана
  3. Отогнув края сетки маслоприёмника, снимите её с насоса и тщательно очистите.
  4. Выньте из насоса шестерни.
    Из насоса вынимаются обе шестерни

Все детали разобранного насоса промываются в керосине и протираются чистой ветошью. Затем проводят осмотр всех составных частей и заменяют износившиеся элементы. Сборка насоса производится в обратной последовательности.

Ремонт и замена элементов масляного насоса

После разборки, чистки и осмотра элементы насоса проверяются на износ. Для этого делают ряд замеров и сравнивают с допустимыми значениями:

  • максимально допустимый зазор между ведомой шестерёнкой и осью не должен превышать 0,1 мм;
  • зазор между зубьями шестерёнок после их установки в корпус не должен превышать 0,25 мм;
  • зазор между корпусом и наружным диаметром каждой из шестерёнок не должен превышать 0,25 мм;
  • зазор между плоскостью крышки и верхней поверхностью шестерёнок не должен превышать 0,2 мм;
  • высота пружины редукционного клапана без нагрузки должна составлять 3,8 см, а под нагрузкой 60–65 Н — 2 см.

Одним из шагов при диагностике масляного насоса является проверка зазоров между зубьями шестерней

При прокручивании насоса рукой не должно чувствоваться даже малейшее заедание. Если какие-либо из перечисленных зазоров превышают показатель, заменяют либо отдельные детали, либо насос полностью. Очень важно, чтобы не было никаких дефектов на поверхности редукционного клапана и его пружине. В противном случае клапан не сможет нормально работать.

Видео: проверка масляного насоса на износ

Замена шестерни привода масляного насоса

В процессе эксплуатации изнашивается шестерня привода маслонасоса. Если её не заменить своевременно, она начинает проскальзывать, снижая производительность насоса. Как следствие, в системе смазки может образоваться недостаток масла. Располагается шестерня под валом распределителя зажигания (под трамблёром) и снимается в следующем порядке:

  1. На инжекторном двигателе снимите заглушку, на карбюраторном — распределитель зажигания, предварительно пометив его положение. Для этого открутите одну гайку.
  2. В шестерне привода маслонасоса по центру есть отверстие. В это отверстие с небольшим усилием (можно несильно постучать) вставьте деревянную палочку с заточенным концом и извлеките шестерню.

Шестерню осматривают и при обнаружении износа внутренних шлицов меняют на новую. Сборку выполняют в обратной последовательности.

Для извлечения шестерни привода масляного насоса используют деревянную палочку с заостренным концом

Таким образом, самостоятельный ремонт и замена масляного насоса на классических моделях ВАЗ не представляет большой сложности. Для этого потребуется лишь желание, немного свободного времени, стандартный набор слесарных инструментов и тщательное следование рекомендациям специалистов.

Оцените статью:

Поделитесь с друзьями!

vazweb.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
