Замена наружной гранаты ВАЗ 2114, 2115, 2109, 2108,

Здравствуйте. Эта статья посвящена теме замены внешнего шруса (простым языком граната) автомобиля ВАЗ 2109, 2114, 2115. Шрус расшифровывается как шарнир равных угловых скоростей. Перед тем, как менять внешнюю гранату, необходимо убедится, что неисправна именно эта деталь. Как это понять, речь пойдёт далее.

Признаки выхода из строя наружней гранаты (шруса).

Тут есть два варианта:

  • признаки того, что у Вас уже сломалась граната,
  • признаки того, что граната скоро выйдет сломается.



Как понять, что скоро сломается граната.

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки.
Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое  подёргивание руля.

Как понять, что сломался внешний шрус.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Рекомендую не просто визуально посмотреть на вал, а прикоснуться к нему каким-нибудь длинным, твёрдым предметом, например палкой. Главно, чтобы на ней не было ничего, что может намотать на вал!!! Прикоснувшись палкой к валу, если он крутится, Вы почувствуйте слабую вибрацию. Обычно так делают в тёмное время суток, потому, что сложно понять крутится ли предмет цилиндрической формы, особенно в потёмках.

Как снять шруз ваз

Определившись, что у Вас сломалась именно внешняя граната, начинаем её снятие.

Как открутить ступичную гайку на ВАЗ?

В первую очередь откручиваем ступичную гайку. Для этого берём головку на 30 и рычаг, чем больше — тем лучше. Подкладываем кирпичи под колёса, что бы машина не каталась (просто поставить на передачу не вариант, колесо будет прокручиваться) и начинаем откручивать ступичную гайку.

В этом деле, чем Вы больше весите тем лучше, так как мне очень часто не хватало своего веса и рычага примерно в полтора метра. Выходил из ситуации следующим образом: полностью вставал на рычаг, как можно ближе к краю, тем самым давая максимальную натяжку на гайку, и бил молотком по рычагу. Обычно такой метод мне помогал откручивать даже самые закисшие ступичные гайки.

Еще один нюанс, если внешние стенки головки соприкасаются со стенками ступицы, лучше смазать головку отработкой или литолом, на крайний случай силиконовой смазкой. Благодаря такой хитрости головку не будет закусывать в ступице.

Как снять гранату?

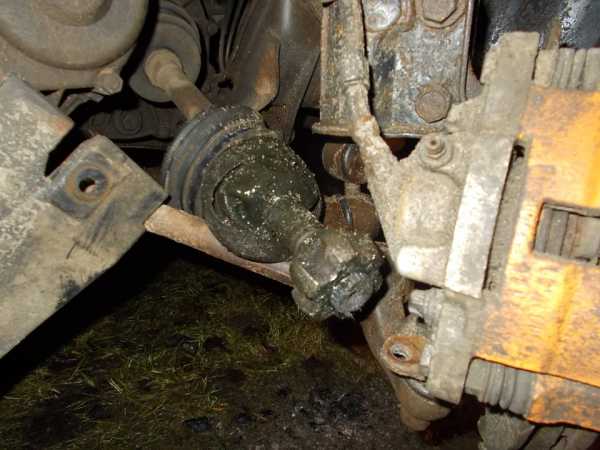

Ступичная гайка откручена, теперь снимаем колесо, откручиваем два болта на которых держится шаровая, разъединяем рычаг подвески и ступицу, отводим её вбок от машины при этом, легонько постукивая по гранате, выводим её из ступицы.
На этом месте возможны два варианта:

  1. Граната уже сломана.
  2. Замена гранаты в связи с ее хрустом.

В первом случае Вы просто снимайте с вала внешнюю часть шруса, потом стопорное кольцо с вала привода и сбивайте молотком обойму.

Во втором случае снятие шруса усложняется. Вам необходимо отклонить гранату относительно вала на максимальный угол так, чтобы были видны шары подшипника и их обойма.

Теперь молотком разбиваем перемычки обоймы между шарами подшипника и достаём по очереди шары. Когда достанете последний шар, можно будет снять корпус гранаты, а потом и её внутреннюю часть сидящую на валу, предварительно сняв с вала стопорное кольцо.

Конечно можно просто попробовать сбить гранату с вала, но из-за стопорного кольца это сделать будет проблематично.



Всё, шрус полностью снят. Теперь приступаем к установке новой детали.

Как поставить новый шрус на ВАЗ.

Обязательно соблюдайте эту последовательность установки новых деталей:

  1. Маленький хомут.
  2. Пыльник гранаты.
  3. Большой хомут.
  4. Стопорное кольцо.
  5. Сам шрус.

Для начала, чистим вал привода от пыли, грязи и старой смазки.
У большинства шрусов в комплекте идёт смазка, пыльник, два хомута и иногда новая ступичная гайка. Если вдруг в комплекте не оказалось смазки, лучше использовать графитовую смазку, а если её нет, то простой литол.
Первым делом одеваем маленький хомут. Затем пыльник (он должен уйти за ограничивающую шайбу) и большой хомут. Затем одеваем на вал привода стопорное кольцо. Теперь открываем тюбик со смазкой и полностью выдавливаем его в гранату. Вот и пришло время одевать шрус на привод. Из-за стопорного кольца будет сложно привод засунуть в гранату, поэтому берём молоток и легонько, стараясь не повредить резьбу, садим гранату на место.
Сейчас нужно надеть пыльник на шрус и затянуть хомуты.
Сборка происходит в обратной разборке последовательности, но есть один ньюанс! Не перетягивайте ступичную гайку! От этого может загудеть подшипник. Ступичная гайка должна быть затянута с усилием 225,0–250,0 Н*м. Конечно же мало у кого есть динамометрический ключ. Так, что затягивайте гайку туго, но не со всей силы. По идее, на метровый вороток нужно будет надавить силой максимум 25 кг. Но, труба удлиняющая при таком усилии будет пружинить, так что как тут опишешь точно. Но уж явно весом прыгать не надо.

Надеюсь я Вам помог. Если остались вопросы — задавайте их в комментариях.

www.vaz-zona.ru

Замена внешнего шруса Ваз 2114: видео урок

Всем привет. Произведем замену внешнего шруса Ваз 2114. Это несложная работа, при наличии инструмента делается самостоятельно.

Инструменты:

  • хороший вороток и головка на тридцать
  • молоток и отвертка по которой можно бить
  • труба
  • деревянный брусок
  • универсальные щипцы и плоскогубцы

Артикул:

  • 2108-2215012 — внешний шрус. Я советую ставить шрус фирмы GKN-Spidan, Loebro.

Пошаговая замена

1. Снимаем декоративную крышку гайки ступицы и развальцовываем ее.

2. Срываем гайку ступицы, если не можете сорвать то оденьте трубу на вороток для рычага.

3. Снимаем колесо.

4. Отворачиваем 2 болта крепежа шаровой.

5. Полностью отворачиваем ступичную гайку.

6. Выводим из паза резинку закрепляющую тормозной шланг и вытягиваем ступицу на себя так чтобы шрус вышел из ступицы.

7. Как правило, пыльник уже порван, поэтому наставляем трубу на внутреннюю часть шруса и сбиваем его из посадочного места.

8. Снимаем металлическое кольцо на приводном валу. Это кольцо идет в комплекте с новым шрусом и его нужно заменить.

9. Заправляем смазку в шрус, она идет в комплекте.

10. Одеваем кольцо на приводной вал.

11. Одеваем пыльник слегка промазанный той же смазкой что и в шрусе.

12. Одеваем шрус на шлицы на приводном валу и набиваем его через деревянную наставку.

13. Подвигаем пыльник ближе к шрусу и фиксируем одну сторону пыльника хомутом. Затягиваем хомут с помощью плоскогубцев.

14. Фиксируем другую сторону пыльника хомутом. Затягиваем хомут щипцами.

15. Монтируем шрус в ступицу. Устанавливаем шайбу и наживляем ступичную гайку. Все это идет новое в комплекте со шрусом.

16. Прикручиваем два болта шаровой. Используйте монтировку чтобы отжать рычаг вниз, и совместить отверстия крепления шаровой.

Делайте все не спеша, чтобы не порвать новый пыльник.

17. Устанавливаем резинку в паз, которая крепит тормозной шланг.

18. Устанавливаем колесо и снимаем машину с домкрата.

19. Затягиваем ступичную гайку.

20. Поднимаем авто и снимаем колесо.

21. Завальцовываем гайку и устанавливаем колесо.

umelyeruki.info

Замена ШРУСа на ВАЗ 2114 и наружного пыльника: инструкция

Замена ШРУСа на ВАЗ 2114 производится после диагностики его неисправности. Как правило, этот узел уверенно служит на протяжении 100 тысяч км пробега. ШРУС может выйти из строя и раньше, если владелец авто не будет следить за целостностью его пыльников и не менять их вовремя. Тогда через трещины или разрывы в шарнирный механизм попадает много грязи, в результате чего узел очень быстро приходит в негодность. Признаками неисправности детали являются стук и хрустящий звук при повороте передних колес в какую-либо сторону.

Такая операция, как замена ШРУСа на ВАЗ 2110-14, не занимает много времени. Для выполнения требуется установить автомобиль на смотровой яме или эстакаде. Под заднее колесо, находящееся по диагонали от снимаемого, необходимо подставить башмаки. Если в смотровой канаве плохое освещение, то не помешает светодиодный фонарик, который с помощью лямки можно закрепить на голове. Это позволит освободить для работы обе руки. Вот перечень остальных инструментов для выполнения замены:

  • набор накидных ключей или головок;
  • пассатижи;
  • молоток;
  • съемник для выпрессовки шарового пальца тяги;
  • тиски;
  • баллонный ключ и домкрат;
  • отвертка;
  • густая смазка «ШРУС-4»;
  • ветошь.

Съемник для выпрессовки представляет собой металлический стакан с боковым пазом и резьбовым штоком для выдавливания. Достаточно распространенное приспособление, его можно отыскать у многих автолюбителей.

Вернуться к оглавлению

Инструкция по разборке узла

Прежде чем снимать колесо со стороны неисправного узла, необходимо ослабить гайку ступицы с помощью накидной головки размером в 30 мм, предварительно вытащив из гнезда металлический пыльник. Дальнейшие действия по инструкции:

  1. Баллонным ключом ослабить колесные болты, поднять машину домкратом и снять колесо. Выкрутить до конца гайку ступицы, извлечь шайбу отверткой. Если в автомобиле установлена защита поддона масляного картера двигателя, то ее надо будет снять. Некоторые специалисты рекомендуют перед снятием привода слить часть масла из коробки передач (1,5-2 л), чтобы оно не начало течь через шлицевое отверстие, когда узел будет извлечен.
  2. Ослабить и открутить гайку шарового пальца рулевой тяги, с помощью съемника выпрессовать палец из гнезда в стойке передней подвески. Повернув для удобства весь узел вручную, открутить 2 болта крепления шаровой опоры. Взявшись двумя руками за тормозной диск, аккуратным рывком вывести вал ШРУСа из ответной шлицевой части ступицы, отвести его в сторону.
  3. Второй конец ШРУСа ВАЗ 14 нужно извлекать со шлицевой части в коробке передач, находясь в смотровой канаве. Для этого потребуется заложить монтажную лопатку между корпусом коробки и гранатой, после чего резким рывком выдвинуть узел из гнезда, используя монтировку как рычаг. Если деталь не поддается, допускается сорвать ее с места несильными ударами молотка по монтажной лопатке. Перед выдергиванием желательно под коробку передач подставить емкость, поскольку оттуда может вытечь немного масла. Дальше весь узел вынимается вручную. Для последующей разборки потребуются тиски.

Разборка ШРУСа ВАЗ 2114

Вал узла надежно зажимается в тисках ближе к внешней гранате, если производится замена наружного ШРУСа. Тут следует проверить состояние пыльника. Если нет никаких трещин или повреждений, а резина продолжает оставаться эластичной, то надо расконтрить только один хомут, который держит пыльник на корпусе гранаты.

Затем его выворачивают наружу или просто сдвигают, чтобы не мешал. Далее, придерживая одной рукой шлицевую часть гранаты, изнутри по ее краю наносят несильные удары молотком. В том случае, когда граната подлежит замене, беспокоиться особо нечего, можно смело бить, пока она не сойдет со шлицов вала. Пыльник, на котором обнаружены дефекты, выворачивается обратно, ослабляется второй хомут и деталь снимается с вала. Внутренний ШРУС разбирается точно таким же образом, как и внешний, только надо зажать вал в тисках около самой гранаты.

Вернуться к оглавлению

Установка новых деталей и сборка

В первую очередь производится замена пыльника ШРУСа, если она необходима. Это делается в обратном порядке. Очередность такая: сначала на вал надевают хомут, натягивают новый пыльник, а потом на него перемещают хомут и затягивают. Не стоит пытаться надеть пыльник на вал вместе с хомутом, это очень неудобно. Хомуты для этих целей лучше тоже брать новые. Следующий шаг — новую гранату надевают на вал таким образом, чтобы шлицы совпали.

Затем через деревянную проставку несильными ударами молотка деталь насаживают на вал до упора. Внимание! Перед сборкой обязательно нужно убедиться в наличии смазки внутри ШРУСа, как правило, там ее недостаточно. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно находиться не менее 80 см³ смазки, внешней — не менее 40 см³. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4».

После того как граната насажена, на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить и с другой гранатой. Теперь весь привод в сборе можно ставить на место, для этого его из смотровой ямы одним концом пропускают в проем над нижним рычагом и опирают на последний. Важно при этом не перепутать внешний и внутренний концы. Если вы делаете операцию впервые, то не лишним будет наметить внешний ШРУС при снятии узла.

Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали. Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач.

После того как один конец привода установлен на место, можно производить дальнейшую сборку механизма в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. Когда палец можно легко крутить в корпусе рукой или он просто болтается, то деталь надо заменить, пользуясь удобным случаем. Если из коробки передач изначально сливалась часть масла, то его надо залить обратно через соответствующую горловину.

Пыльники требуется менять чаще, чем сами ШРУСы, поскольку узел может отслужить 100-150 тысяч км, а резина — в лучшем случае 30 тысяч. Для замены пыльника наружной гранаты снимать весь привод необязательно, достаточно только вытащить вал из шлиц ступицы. Но такая замена мало того, что неудобна, но и бессмысленна. Причина — в ближайшее время все равно придется разобрать автомобиль и вытащить привод целиком, чтобы заменить пыльник внутреннего ШРУСа.

Поэтому всегда рекомендуется производить замену всех 4 пыльников сразу, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников не нужно выполнять развал / схождение передних колес, если только вы в процессе работы не поменяли изношенную рулевую тягу.

expertvaz.ru

Как поменять гранату (шрус) на ВАЗ 2114, 2115, 2108, 2109 |

ШРУС, как и шаровая опора, являются практически вечными узлами. Но при условии, что соблюдаются идеальные условия при их эксплуатации. В реальности под пыльники попадает пыль, влага и грязь, приводящие к тому, что шарниры разрушаются.

Замену гранаты на ВАЗ-2115 надо производить, зафиксировав задние колеса на противооткатных упорах. Перед авто следует поднять и для страховки поставить опоры с двух сторон. Не у каждого найдутся опоры, используемые на СТО, поэтому можно воспользоваться крепкими деревянными брусьями, или пеньками большого диаметра (минимум 30 см).

Далее вам надо ослабить крепежные болты на ступицах колес. Лишь после того как будет подвешена передняя части авто, их можно выкрутить полностью и снять колеса. Замену ШРУСов должна осуществляться по очередности. Вначале на одном приводе, потом на другом, потому что нельзя снимать из КПП одновременно 2 гранаты без установки специальной заглушки. Кроме того более удобно ремонтировать сначала одну сторону, затем другую. Если работа ведется с напарником, можно одновременно работать с двух сторон.

Произведите ослабление гайки на ступице, используя для этого головку 30. Приварите к ней кусок трубы длинной 1 метр, для создания рычага. Сначала надо расконтрить гайку выколоткой, затем открутить ее. Если она затянута сильно, сдвинуть ее, используя простые ключи, будет сложно. Учитывайте это во время сборки. С помощью плоскогубцев или утконосов выньте штифты, установленные в наконечнике рулевой тяги. Затем ключом 19 открутите гайку.


На тягу установите съемник, начните его медленно вкручивать, пока палец не выйдет из поворотного кулака стойки амортизатора. Используя накидной ключ 17 открутите 2 болта, на которых держится шаровая опора, затем выньте из колесной ступицы внешнюю гранату. После этого вам лишь останется вытащить внутренний ШРУС. Вначале вам надо слить масло из КПП, что оно не вытекло после демонтажа привода. Используя зубило и молоток извлеките из КПП внутреннюю гранату. Также для этого вы можете воспользоваться ломом, используя коробку как упор.

Сняв привод, крепко зажмите его в тиски. Произведите ослабление хомутов, пыльники же можно разрезать, чтобы не мешали, хотя лучше вывернуть их наизнанку. Резкими ударами молотком по ШРУСам их надо сбить с приводного вала, который затем надо тщательно почистить, промыть растворителем и протереть сухой ветошью. Избегайте смешивания старой и новой смазки. Сборка привода должна осуществляться в строгом порядке. Сначала на вал надо установить хомут с защитным пыльником, и только после этого установите стопорное кольцо.


Видео как поменять гранату (шрус) на ВАЗ 2114, 2115, 2108, 2109:

Далее вам надо набить на приводной вал гранату. Для этого используется простой молоток с бронзовой или деревянной подкладкой на месте удара. Удары должны быть резкими, но не сильными. Избегайте фанатизма в этом деле. После установки ШРУСа, следует выдавить смазку в пыльник, имеющуюся в комплекте. Далее вам останется натянуть на гранату защитный пыльник и зафиксировать на хомуты. Все остальные узлы собираются в обратной последовательности.
Автосотка

avtosotka.ru

Какие гранаты лучше на ВАЗ 2114: подбираем оптимальный вариант

Перед тем, как рассмотреть основную тему статьи — какие гранаты лучше на ваз 2114, следует сначала разобраться, что из себя представляет данная деталь. Шрус (по-другому называемый гранатой из-за его характерной формы) — это элемент передней подвески автомашины, отходящий от ступицы каждого из колес. Он имеет продолговатую форму с утолщением на конце. Основное его назначение — это передача момента вращения на максимальных углах поворота (достигающих 70 градусов).

Шрус ваз 2114

Что же касается срока его эксплуатации, то можно отметить, что изначально шрусы создавались как элементы с очень большим сроком службы (в некоторых случаях равным сроку службы самой автомашины). Но, на практике повреждения гранаты случаются довольно часто, и основная причина этого — износ или трещины на пыльнике шруса, благодаря чему внутрь попадают пыль и грязь, нарушающие целостность конструкции и вызывающие ее повреждение.

Проверить повреждение гранаты довольно просто — нужно лишь максимально вывернуть колеса автомашины в любую сторону и осмотреть подвеску. В случае, если пыльники повреждены (то есть имеют трещины или разрывы), следует немедленно их заменить. А в ситуации, когда во время движения слышны скрежет или другие посторонние шумы, исходящие от подвески, можно сделать выводы о повреждении гранаты и выходу ее из строя.

В таком случае продолжать движении категорически не рекомендуется — во-первых, это очень опасно и может привести к дорожным происшествиям, а во-вторых — езда при неисправном шрусе может повлечь за собой поломку ряда других деталей и механизмов, в результате чего общая стоимость ремонта значительно возрастет.

Место положения шруса

В случае, если поврежден шрус и слышен шум от передней подвески, продолжать поездку категорически нельзя. Это может не только повлечь за собой поломку других элементов автомобиля, но и очень опасно для жизни.

Замена шрусов

Для того, чтобы выполнить замену вышедшей из строя гранаты — вовсе необязательно обращаться в сервисный центр. Выполнить эту процедуру вполне по силам и самому автомобилисту.

Инструмент

Для того, чтобы заменить шрусы, потребуется следующий набор инструментов и приспособлений:

  • домкрат;
  • башмаки;
  • набор торцевых головок;
  • накидные ключи;
  • специальная смазка для шрусов;
  • чистая тряпочка или ветошь;
  • новые пыльники.

Пора менять шрус

Для увеличения срока службы шрусов следует регулярно проверять состояние их пыльников. Даже небольшая трещина на пыльнике может послужить причиной выхода шруса из строя.

Сам ремонт можно проводить в любом месте, но будет намного лучше, если автомобиль удастся поставить на эстакаду либо расположить над достаточно глубокой ремонтной ямой — это значительно облегчит усилия автолюбителя и сделает сам процесс более аккуратным.

Процесс

Вся замена гранат происходит следующим образом:

  1. Заглушить двигатель и поставить автомашину на ручник.
  2. Застопорить колеса башмаками (если необходимо).
  3. С помощью «балонника» выкрутить болты крепления колес.
  4. Вывесить переднюю часть автомашины.
  5. Снять стопорное кольцо в центре гранаты.
  6. С помощью ключа на 13 открутить крепежи шаровой опоры в верхней части (крепления нижней части откручивать необязательно — они не будут мешать процессу).
  7. Используя монтировку, слегка сдвинуть опору с пазов.
  8. Сбить ступицу со шлицов шруса (использовать мягкий молоток или дощечку-прокладку!).
  9. Снять сломанный шрус.
  10. Проверить крепежный шток на наличие повреждений.
  11. Удалить со штока старую смазку при помощи тряпочки.
  12. Установить на место новый шрус (а именно — сам шрус, стопорные кольца, гайки, хомуты и новый пыльник).
  13. Во время сборки узел следует обильно, но не чрезмерно, смазать специальной смазкой.

Устройство шруса

После того, как новый шрус будет установлен на свое место, останется только выполнить сборку всего узла в обратном порядке. При этом, стоит обратить особое внимание на установку и затяжку стопорной гайки ступицы — делать это нужно исключительно с применением динамометрического ключа и затягивать строго с тем усилием, которое прописано в паспорте автомобиля. А вот о том, какую гранату лучше поставить на ваз 2114 — поговорим ниже.

Гранату какой марки выбрать и какие пыльники установить?

Практически все автомобилисты, столкнувшиеся с поломкой этого элемента, задаются вопросом — какой шрус лучше на ваз 2114 — отечественного или же импортного производства? Ответить на этот вопрос можно полностью однозначно — самые лучшие шрусы — это оригинальные, выпускаемые самим автовазом.

Единственная сложность, которая здесь существует — это то, что такие гранаты в продажу не поступали и не поступают, поэтому достать их очень сложно.

Можно либо попробовать поискать их на авторазборах (правда, здесь можно по незнанию купить и б/у, что не совсем хорошо — ведь деталь может быть уже повреждена) либо поехать на официальный сервис автоваза (но цена при этом будет очень высокой). По этим причинам лучше всего будет обратить внимание на продукцию других производителей.

Шрус для ваз 2114

Так, ответом на вопрос какой наружный шрус ваз 2114 лучше, может стать любая из следующим фирм:

  • Lobro;
  • Hola;
  • Kraft;
  • GKN;
  • GLO;
  • FINWHALE;
  • LPR;
  • Меttеlli.

Граната GKN для ВАЗ 2114

Первые три фирмы в этом списке — особенно популярны среди отечественных автолюбителей, поэтому если в автомагазине есть возможность выбора, будет лучше отдать предпочтение именно им. Также, покупая новые гранаты, не стоит забывать и о покупке новых пыльников (монтировать новые шрусы со старыми, пусть и «рабочими», пыльниками — будет очень большой ошибкой).

О том же, какие пыльники шруса лучше на ваз 2114 — говорить подробно не стоит. Все пыльники в настоящее время можно разделить на два типа — обычные, почти ничем не отличающиеся от пыльников, устанавливаемых на заводе, и так называемые «усиленные».

Покупая последние, стоит помнить, что вместе с ними следует прикупить и крепежные хомуты увеличенного размера, поскольку хомуты от обычных пыльников не подойдут. Все эти пыльники имеют примерно одинаковое качество, в не зависимости от фирмы-изготовителя (некоторые считают, что пыльники из силикона служат чуть дольше, но, как показывает практика и отзывы многих автомобилистов — отличие силиконовых пыльников от обычных по сроку службы — минимальное).

Самое важное, что следует сделать при покупке пыльника — проверить его качество. Он не должен иметь трещин, разрывов или других повреждений. Заменять пыльники шруса на новые следует при первых же признаках износа.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете почерпнуть из видео ниже:


vazremont.com

Замена шруса на ВАЗ 2114 и наружного пыльника своими руками: какой лучше поставить, советы бывалых

Содержание:

  1. Где они установлены
  2. Диагностика неисправности
  3. Какие лучше поставить
  4. Процесс замены
  5. Рекомендации бывалых

Изначально шрусы позиционировались как элементы очень продолжительного срока службы. Производители даже уверяли, что они могут прослужить ровно столько, сколько сам автомобиль.

Фото шруса для ВАЗ 2114

Но на деле все не так красочно, как описывается. Предел срока жизни у гранаты есть. Какой гранаты, спросите вы. Граната — это и есть шрус. В народе часто используется именно понятие «граната». Объясняется это очень просто — с виду шрус напоминает гранату. Вот и все. Потому не путайтесь, если услышите «граната» при разговорах о шрусах. Это одно и то же.

Расположение

Выполнить замену шруса у ВАЗ 2114 будет невозможно, если не знать, где именно эти элементы расположены. Их место нахождения определить легко — по обе стороны передней подвески в нижней части автомобиля. Они представляют собой продолговатые элементы и входят в ступицу каждого колеса.

Расположение шруса

То есть добраться до узла не сложно, но для этого потребуются определенные условия.

Самое главное — процедура замены не представляет собой ничего сложного, что позволяет произвести работы своими собственными руками. Но скажем сразу, если у вас нет времени, желания или вы просто не уверены в собственных навыках, доверьте лучше ремонт специалистам. Вы потратите на это лишние деньги, зато будете уверены в результате.

Когда требуется замена

Если во время движения на своем автомобиле вы слышите шум, который исходит от передней части автомобиля, обязательно проверьте состояние пыльника. Довольно часто замена пыльника наружного шруса ВАЗ 2114 становится повседневной задачей сотрудников сервисных центров.

Для проверки достаточно вывернуть колеса в любую сторону и заглянуть под него. При обнаружении трещин или полноценных повреждений на пыльнике точно потребуется замена наружного шруса ВАЗ 2114.

Наличие повреждений говорит о том, что внутрь элемента попала грязь. Много ее или мало, уже не так важно. Загрязнения приводят к нарушению функциональности устройства.

В подобных ситуациях, когда шрус поврежден, продолжать движение своим ходом настоятельно не рекомендуется. Это опасно для вас, вашего автомобиля и остальных участников дорожного движения. Игнорирование этой рекомендации влечет за собой еще более дорогостоящий ремонт, поскольку пока вы доберетесь до гаража или автосервиса, повредите еще ряд узлов и элементов машины.

Что выбрать?

Для выполнения замены внутреннего или наружного шруса на ВАЗ 2114 потребуется новый элемент. Справедливости ради отметим, что наиболее подходящие и качественные шрусы для модели ВАЗ 2114 выпускает производитель, то есть АвтоВАЗ.

Но здесь наступает самое главное разочарование — они не продаются. Единственный вариант — это ехать на специализированный ВАЗовский официальный автосервис. Но с точки зрения финансовых затрат не самое разумное решение.

К тому же, сейчас на рынке есть достаточно широкий ассортимент аналогов. Судя по отзывам владельцев ВАЗ 2114, особое внимание следует обратить на шрусы производства таких фирм как:

Фото шруса GKN для ВАЗ 2114

Замена

Вооружившись новыми шрусами, также соберите набор необходимых инструментов и материалов. В него войдут:

  • Набор головок;
  • Накидные ключи;
  • Башмаки;
  • Сухая ветошь;
  • Смазка для шрусов;
  • Домкрат;
  • Пыльники.

Схема устройства шрусов

Теперь приступаем непосредственно к работе по замене шрусов:

  1. Определите место, где будет проводиться ремонт. Это может быть эстакада, гараж со смотровой ямой или помещение с подъемником для машин.
  2. Заглушите мотор, включите ручной тормоз. С помощью башмаков застопорите колеса.
  3. С помощью баллонного ключа снимите болты крепления с колес.
  4. Поднимите домкратом необходимую часть автомобиля.
  5. Расстопорите гайку по центру шруса. Следите за шайбой, чтобы ее не потерять. В комплекте с новым шрусом она не предоставляется.
  6. Вооружившись ключами на 13, открутите крепежи верхней части шаровой опоры. Аналогичную процедуру с нижней частью проделывать не обязательно, поскольку в процессе ремонта мешать она не будет.
  7. При помощи монтировки немного сорвите пазы с опоры и отведите в сторонку.
  8. С шлицов шруса сбейте ступицу. Для этого вам потребуется молоток и какая-нибудь деревянная подставка.
  9. Извлеките старый поврежденный шрус.
  10. Проверьте наличие повреждений на штоке.
  11. Удалите со штока остатки смазки при помощи сухой ветоши.
  12. Установите на новое место новую гранату. В состав этого узла должен входить шрус, пыльник, хомуты, гайки, стопорные кольца.
  13. При сборке узла не забывайте использовать качественные смазки. Ее не должно быть слишком много, но и жалеть сильно также не стоит.
  14. Соблюдая обратную последовательность, соберите запчасти.
  15. Меняя шрусы, вы можете одновременно проверить состояние тормозных колодок. Если они находятся в достаточно изношенном состоянии, советуют заодно заменить и их. Все равно узел вы уже разобрали.
  16. Завершив ремонт, проверьте автомобиль в действии.
  17. Не редко мастера без особого опыта оставляют после обратной сборки якобы лишние детали. Учтите, все то, что осталось после сборки, и что не является вышедшими элементами, которые вы поменяли на новые, имеет свое место в конструкции автомобиля. Потому проверьте, откуда именно эти «лишние» элементы и установите их на законное место.

Советы бывалых автомобилистов

Опыт — это бесценная вещь, которая может пригодиться вам в процессе эксплуатации и ремонта автомобиля. Но если собственного еще нет, можно воспользоваться опытом и навыками бывалых автомобилистов. Они неоднократно сталкивались с ситуациями, подобными вашей. Выход из строя шруса — точно не исключение.

На этот счет есть несколько полезных советов, к которым стоит прислушаться.

  1. Если во время езды по прямой слышен характерный хруст, значит, шрус вышел из строя. Если этот хруст слышен только в поворотах, тогда проблема кроется в неисправном шарнире.
  2. Перед установкой нового шруса, обработайте место посадки гранаты смазкой. Это существенно продлевает срок ее службы.
  3. Чтобы подправить шрус, как следует усадить его на место, используйте деревянные насадки. Если этого не сделать, риск повредить новый элемент очень высокий.
  4. Пыльник должен устанавливаться максимально плотно и качественно. Если не сделать этого, вскоре туда попадет грязь и пыль. Эти компоненты быстро приведут его в негодность, придется вновь проводить ремонтные работы.
  5. Стопорная гайка на ступице затягивается специальным динамометрическим инструментом. Причем затяжка выполняется строго с теми параметрами, которые указаны в руководстве по эксплуатации к вашей модификации ВАЗ 2114.
  6. При плановом осмотре технического состояния вашего автомобиля, обязательно обращайте внимание на состояние хомутов и резиновых элементов на предмет их целостности. Такие, казалось бы, незначительные компоненты могут привести к серьезным последствиям и внушительным финансовым затратам.
  7. Покупку запчастей, в том числе и шрусов, следует выполнять только у проверенных продавцов, сертифицированных реализаторов. Купив плохую, низкосортную деталь, пытаясь просто сэкономить, вам придется заплатить еще больше за устранение тех последствий, к которым привело использование подобных элементов.

Шрус — это важный компонент любого автомобиля, заменить который даже своими силами не составляет особого труда.

 Загрузка …


luxvaz.ru

Замена ШРУСа (гранаты) на ВАЗ 2114. Разбираем детально »

Замена ШРУСа (гранаты) на ВАЗ 2114. Разбираем детально

Пошаговая инструкция и замена гранаты на ВАЗ 2114. Из названия видим, что речь пойдет о том, как заменить ШРУС своими собственными руками. Почему ШРУС а не гранату, да потому, что это одно и тоже. Предназначение узла состоит в том, чтобы передавать полноценно крутящий момент от трансмиссии до колес посредством шлицов и ступицы.

От того как плотно будет сцепление, зависит работа всего поворотного механизма. В противном случае будет слышаться удар при старте, а после повреждения шлицов внутренней части ступицы.

напрямую зависит срок эксплуатации узла. Любители показать хвост на светофоре или просто на асфальте, готовьте запасные комплекты, так как долго старые не выдерживают.

Рекомендовано: плавный и спокойный старт, в ином случае покупайте машину другой марки. 2114 не спорткар и не рассчитан на стритрейсинг.

Расположение и алгоритм замены

Замена гранаты на ВАЗ 2114 осуществляется очень просто, специальных навыков и умений не требуется. Достаточно одного часа свободного времени и стандартного набора инструментов. Не хотите или боитесь, отправьте машину в автосервис.

ШРУСы располагаются в нижней части автомобиля, по обе стороны от переднего моста, в виде продолговатых осей, входящих .

Инструменты: автомобильный набор с головками и накидками, башмаки, домкрат, ветошь, новые запчасти, литол или , новые пыльники.



Алгоритм

    • Выбираем место для будущего ремонта: смотровая яма, стационарная эстакада, подъемник;
    • Глушим двигатель, выжимаем ручник, клиним башмаками колеса;
    • Балонным ключом срываем гайки-крепежи колеса;
    • Поддомкрачиваем необходимую нам сторону автомобиля;
    • С помощью отвертки расстопорим центральную гайку ШРУСа. Будьте внимательны, чтобы не потерять шайбу, так как новая в комплекте не предусмотрена;
    • Ключами на «13» отсоединяем верхнюю часть шаровой опоры. Нижнюю не обязательно, так как мешать не будет;
    • Монтировкой слегка срываем ее с паза и отводим в сторону;
    • С помощью деревянной насадки и молока аккуратно сбиваем ступицу со шлицов гранаты;
    • Изымаем старый ШРУС, проводим диагностику штока на предмет наличия повреждений;
    • Вытираем сухой и чистой тряпкой шток от остатков смазки, устанавливаем комплект новой гранаты, который состоит из: ШРУСа, хомута, пыльника, стопорное кольцо, гайка;
    • В процессе установки все тщательно смазываем смазкой, правда без перебора;
    • Ставим все в обратной последовательности;
    • Параллельно уделяем внимание состоянию тормозных колодок, при необходимости замените, чтобы второй раз не совершать разборку;
  • Установив все на место, обязательно протестируйте авто в движении. Проверьте не осталось ли лишних запчастей. При наличии, ни в коем случае не трогайтесь. Ищите причину и устраняйте.

portalvaz.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
