Как настроить магнитофон pioneer в машине – Pioneer

эквалайзер, радио, настройка под сабвуфер

На вопрос о лидере по производству аудиоаппаратуры большинство читателей ответит, не задумываясь — конечно, Pioneer. Название этого бренда давно стало именем нарицательным для обозначения хорошей, качественной аппаратуры, при этом не только в аудиосегменте. Но на автофорумах имя этой компании очень часто звучит в варианте — как настроить магнитолу Pioneer в машине. Несмотря на разнообразие марок все такие девайсы настраиваются практически одинаково. Вот несколько примеров по настройке.

Для чего настраивать магнитолу Pioneer

Аудиосистема в машине состоит из нескольких компонентов. Первые варианты комплектовались минимумом — пара динамиков на задней полке и радиоприёмник на передней торпеде. Но прогресс не стоит на месте — приёмник заменили на магнитолу, а количество динамиков выросло в несколько раз. Если магнитола в автомобиль устанавливается на заводе — настраивать обычно ничего не надо. Но аппаратура нескольких фирм (среди которых лидер в аудиотехнике — Pioneer), как правило, покупается владельцем отдельно. В то же время и динамики в автомобиле бывают разные. Чтобы оптимально настроить качество звука, «подружить» существующие динамики с новой магнитолой, в последней нужно провести несколько настроек.

Что можно улучшить

Говоря о настройках, стоит уточнить, что Pioneer понятие магнитола расценивает не просто как устройство для прослушивания радио или записей. В этом девайсе можно увидеть дату, время и многое другое, если они настроены. Представляться информация может на нескольких языках — либо это будет японский (так как бренд — японец по происхождению), либо, что чаще встречается — английский.

Будет ли в меню русский, зависит от многих факторов, но даже английское меню разобрать проще, чем японское. Некоторые дополнительные функции — например, порты USB, также нужно будет включать через меню. Не говоря уже о вышеописанной проблеме подключения конкретных динамиков.

Настройки базовых функций на «Пионере»

Отключите «Демо»

Прежде чем вносить изменения в настройки магнитолы, отключают режим «Demo». Магнитола Pioneer и ряд других современных автомобильных аудиосистем имеют режим демонстрации функционала. Пока его не выключат, любая настройка будет сохраняться ровно до момента выключения. Если нет желания при каждом включении настраивать свои предпочтения заново — режим нужно выключить.

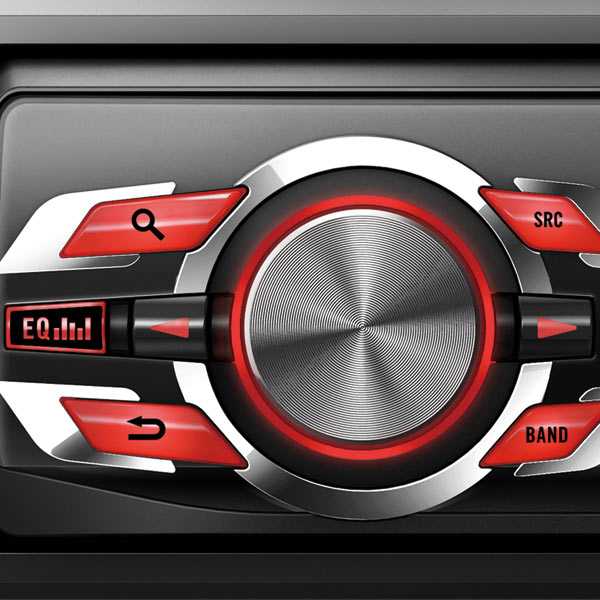

Главная ручка управления на магнитолах «Pioneer» c подписями главных кнопок управления

Делается это следующим образом:

1. Выключают магнитолу (нажимают и удерживают клавишу SRC, пока дисплей не погаснет).
2. Нажимают ту же клавишу ещё раз, удерживают её до появления стартового меню.
3. Регулятором громкости выбирают в меню опцию «Система», а затем «Demo». Справа от неё будет указано положение On.
4. Любой из стрелок по бокам ручки громкости переключают положение в Off.
5. Для сохранения настроек нажимают клавишу Band. Режим выключен, сохранен в памяти, магнитола выключается. Можно переходить к другим настройкам.

Ручка громкости в технике этого бренда также выполняет функции джойстика — кроме вращения, её можно утапливать и двигать вверх-вниз или влево-вправо для выполнения определённых настроек.

Настройка времени

1. Повторяют пункты 1–2 из вышеописанной инструкции.
2. Затем вращением ручки в меню выбирают раздел «Система».
3. Нажимают ручку и в новом меню выбирают настройку часов.
4. Стрелкой вправо входят в настройки.
5. Вращением «Громкости» против/по часовой стрелке устанавливают значение.
6. Однократным нажатием на неё подтверждают.
7. Стрелкой влево выходят из настройки.

Доступна установка часов, минут и секунд по отдельности. Выбранный параметр начинает мерцать.

Язык и календарь

Как и часы — эти параметры находятся в меню «Система». Принцип настройки полностью повторяет установку часов. Как и часы, календарь можно выставлять по отдельности — день, месяц, год.

Радиоприёмник в машине

Станции в магнитоле настраиваются тремя способами. В зависимости от модели можно запомнить 18 или более станций.

Для удобства примем, что приёмник уже включён — переключение на него производится однократным нажатием на кнопку Band.

Способ первый — самый простой

1. Зная частоту станции, короткими нажатиями кнопок влево-вправо набирают её на дисплее.
2. Затем удерживают одну из шести кнопок (1–6) под дисплеем. Набранная станция будет записана в память, о чём на экране появится соответствующее указание в виде цифры, повторяющей номер кнопки.
3. Набирают следующую частоту и нажимают следующую свободную кнопку.
4. Дожидаются индикации на дисплее.

Так повторяют 6 раз — для шести разных станций.

С 7 по 12 и с 13 по 18 станции сохраняют в следующих банках памяти. Переключение между ними производится однократными нажатиями Band.

Способ второй

1. Находясь в режиме приёмника, удерживают кнопку вправо в течение одной секунды.
2. Магнитола начнёт поиск станции.
3. Найдя первую — перейдёт в режим воспроизведения.
4. Если станция устраивает, сохраняют её нажатием кнопок ниже дисплея.
5. Затем повторяют пункты 1–4 для выбора следующих станций

Запоминание станции и выбор банков так же, как и в первом варианте.

Способ третий

1. Из главного меню переходят в меню функций.
2. Листая его, находят параметр BSM.
3. Выбирают нажатием стрелки вверх или вправо.
4. Ждут некоторое время.
5. Магнитола проверит весь диапазон, найдёт станции и выстроит их по уровню сигнала.
6. Затем включит первую на воспроизведение.
7. Сохранять станции можно так же, как и в других способах. Листать выбранные можно однократными короткими нажатиями кнопок под дисплеем.

   В этом способе есть одно но — не все отечественные радиостанции попадают в список найденных по разным причинам. Если пройден весь список, но не нашлась желаемая станция, можно поступить следующим образом:

8. Выходят в главное меню радиоприёмника (выход осуществляется так же, как в главное меню всего аппарата — см. выше).
9. Полистав его ручкой громкости, находят надпись вида FM:… Вместо точек будут какие-то цифры, обычно 100.
10. Поиграв кнопками влево-вправо, выбирают FM:50 и подтверждают выбор.
11. Выйдя из меню, запускают поиск снова.
12. Так как только что был уменьшен вдвое шаг частот, здесь нужно запастись терпением.
13. Может быть, такой вариант найдёт нужную станцию.

Можно поэкспериментировать с шагом поиска, но если станции по-прежнему нет, быстрее будет выбрать её первым из описанных способов.

Пара слов на тему банков памяти — затирать какие-то станции для освобождения ячеек не нужно. При желании заменить выбор, достаточно записать новую частоту в выбранную ячейку. Старая частота удалится автоматически.

Настройка радиоприёмника на видео

Внешние порты

1. Кроме радио, магнитола может проигрывать музыку с внешних устройств или CD — дисков (более старые версии).
2. Для возможности подключения внешних устройств понадобится всё то же меню «Система», описанное ранее в настройке времени.
3. Переходят в меню, как описано выше.
4. Листая меню, выбирают параметр AUX, USB или Bluetooth (при поддержке данной возможности).
5. Стрелками по бокам (или отклонением самой) ручки переключают положение.
   Доступны два варианта — включено (On), или отключено (Off).
6. Выбирают включить желаемый порт.
7. Однократным нажатием джойстика подтверждают.
8. Так же, как и в настройке времени, выходят из меню.
9. Дальнейшее подключение зависит от моделей магнитолы и подключаемого устройства.

Подключение по Bluetooth

Следует помнить, что для корректной работы соединения посредством Bluetooth, как и большинству других устройств с поддержкой такой функции, потребуется сопряжение. Pin-код вводится на магнитоле и повторяется на устройстве (иногда, особенно если устройство уже соединялось посредством Bluetooth, ввести его нужно будет только на магнитоле).

Для ввода pin-кода на магнитоле делают следующие шаги:

1. Выключают её.
2. Удерживая клавишу включения, переходят в начальное меню.
3. Вращая джойстик, находят функцию PIN CODE INPUT (появится, если BT разрешён).
4. Отклоняя ручку джойстика вверх-вниз, вводят код. Если нужно перемещение между символами, осуществляют качанием ручки влево-вправо.
5. Подтверждают однократным нажатием на ручку.
6. Выходят из меню.

Теперь можно активировать режим на устройстве и попробовать найти магнитолу. Любители назначать понятные имена устройствам могут использовать приведённый способ, но выбрать надо не PIN CODE INPUT, а EDIT DEVICE NAME. Остальные действия идентичны.

Важно!!! Нажатие для подтверждения должно быть однократным. Повторное нажатие на это же меню приведёт к сбросу кода и необходимости вводить его снова.

В магнитоле, фотография которой представлена ниже, 3.5 гнездо джека AUX находится справа от кнопок управления радио, а USB — за заглушкой с фирменной эмблемой USB.

Магнитола «Pioneer» без CD, но с поддежкой USB и AUX

Аудио

Передние динамики

Настроив радиоприёмник, а также подключив источники звука, можно заняться качеством звучания.

Рекомендуемая громкость для правильной настройки составляет не более 30 единиц.

1. После настройки громкости нажимают на регулятор, чтобы попасть в меню настроек.
2. Здесь ищут пункт «Аудио».
3. Нажав на рукоятку, входят в это меню.
4. Полистав его, находят указание Fader.


   Очень часто его объединяют с меню баланса, тогда искомое меню будет звучать, как Fader/Balanсe

5. Нажимают на ручку, чтобы попасть в это подменю.


   В заводской настройке эти показатели равны нулям.

6. Как обычно, выбирают меню Fader (оно должно замигать).
7. Крутя рукоятку, ставят значение в 15 единиц.
8. Однократным качанием ручки влево выходят обратно в меню «Аудио».
9. Теперь нужно найти фильтр высоких частот — HIGH PASS FILTER (HPF).
10. Входят в меню.
11. На экране, скорее всего, HPF также равен нулю.
12. Подкрутив рукоятку, ставят 50.


    Опытным путём выведено,что здесь можно ставить 100 — 125.

13. Качая рукоятку влево, выходят из меню.

Задние динамики

Передние динамики чисто работают, теперь пора задние динамики на полке перевести в режим сабвуферов — благо Pioneer и такое может.

1. Выключают магнитолу.
2. Нажав, удерживают кнопку включения (как будто собираются настраивать режим «демо»).
3. Попав в меню, ищут надпись в виде SW Kontrol.
4. Утопив рукоятку, входят в это меню.
5. Вращением её выставляют параметр на SW.
6. Подтверждают, нажав на рукоятку ещё раз.
7. Нажимают кнопку выключения — сохранение параметров, выход из меню.
8. Затем возвращаются в меню «Аудио» (нажатие на ручку громкости и выбор вращением).
9. Нажав на ручку, входят в меню.
10. Здесь ищут надпись SW SETTING1. Нажимают на ручку для входа.
11. Из трёх вариантов, представленных в меню, выбирать нужно один из двух — Normal или Rev.


    В большинстве автомобилей именно второй режим даст лучшее звучание.

12. Выбрав, качают ручку влево — возврат в «Аудио».
13. Поворот ручки по часовой стрелке высветит меню SW SETTING2.
14. Входят в него нажатием на рукоятку. Заводская настройка покажет 80 HZ 0. Вращая рукоятку, уменьшают первое значение.


    Оптимальным решением будет поставить 50 HZ.

15. Выбрав желаемое, качают ручку вправо для изменения второго параметра. Это уровень мощности. Диапазон здесь от минус шести до плюс шести. Дать оптимальные параметры не получится — всё зависит от качества используемых динамиков.
16. Нажав Band, выходят из меню.

Перед тем как переходить к следующим настройкам, проверяют на разной громкости, как работают выбранные настройки. Если что-то не нравится — повторяют описанные шаги, пробуя другие значения.

Тонкомпенсация

Спрятан этот параметр в том же меню «Аудио».

1. Входят в меню, находят параметр Loudness.
2. Выбирают нажатием на ручку.
3. Здесь предлагается три значения — High, Middle, Low (соответственно высокий, средний, низкий).
4. Этот параметр отвечает за подстройки частот при низком уровне громкости.
   Оптимальные установки тут тоже дать не получится — выставляют опытным путём.
5. Качая ручку влево, выходят в «Аудио» или из настроек — нажав Band.

Настройки эквалайзера

Для продвинутых меломанов приведём ещё несколько настроек эквалайзера. Скрыты они в том же меню «Аудио».

1. Войдя в меню, вращают рукоятку для выбора параметра EQ SETTING.
2. Входят в это меню (в зависимости от модели, возможно, тут будет нужно войти ещё в одно меню).
   Три параметра, предлагаемых в этом меню, отвечают раздельно за настройки нижних, средних, высоких частот.
3. Выставляют в соответствии со своими предпочтениями. В некоторых моделях здесь можно выбрать несколько предустановленных настроек. В зависимости от динамиков и собственных предпочтений настраивают эти параметры.

Настройки тут ничем не отличаются от других — выбор нажатием, изменение вращением, выход на уровень выше — качанием ручки влево.

Где находятся разные настройки — смотреть на видео

Большинство автомобильных магнитол правильно настраиваются на заводе. Но это касается штатных магнитол. Если вы решили купить магнитолу Pioneer, то для оптимального качества звука придётся предпринять некоторые шаги. Но хорошее качество, которое способны давать модели среднего и высокого класса этого бренда, с лихвой компенсируют затраченное на настройки время.

avtozvuk-info.ru

эквалайзер, радио, настройка под сабвуфер в машине

Пожалуй, нет такого автовладельца, который после покупки нового автомобиля или новой магнитолы не столкнулся бы с необходимостью её настройки для получения более качественного и глубокого звучания. Для этого достаточно проделать ряд несложных манипуляций, которые мы рассмотрим на примере настройки магнитолы компании Pioneer, пользующейся большой популярностью в России.

Для чего необходима настройка магнитолы Pioneer

Прежде чем перейти к процессу настройки аудиомагнитолы Pioneer, стоит уяснить, для чего необходимо делать это:

1. Это делается для того, чтобы максимально раскрыть аудиовозможности головного устройства и установленной в автомобиле акустики.
2. Знание настроек позволит без проблем подключать различные внешние устройства, устранять хрипы и искажения аудиокомпозиции, а также изменять язык интерфейса и прочие обыденные характеристики, правильная настройка которых сделает использование устройства более комфортным и понятным.

Некорректная регулировка магнитолы способна свести на нет звучание даже самой дорогой и качественной акустики профессионального уровня.

Что можно и нужно настроить в технике этой фирмы

В зависимости от модели аудиомагнитолы пользователь имеет возможность самостоятельной регулировки таких параметров, как:

• эквалайзер;
• радиостанции;
• язык меню;
• время;
• включение или отключение беспроводного протокола Bluetooth (если таковой имеется) и AUX;
• активация/деактивация деморежима и прочее.

Среди всего озвученного особое внимание стоит обратить на настройку эквалайзера, а также радио, где первое пригодится для любителей слушать собственную музыку, а второе — для автовладельцев, предпочитающих музыке с диска/флешки радиостанции. Особенные регулировки необходимы также для сабвуфера.

Как настроить

Настройка под сабвуфер

Если в автомобиле установлен сабвуфер, то для начала работы устройства необходимо его активировать в меню аудиомагнитолы. Для этого нужно сначала выключить устройство, а затем, зажав кнопку включения (SRC), дождаться включения дисплея, после чего пользователь окажется в меню предварительных настроек.

Видео: создание бюджетной связки автомагнитола + сабвуфер для машины

Далее используя крутилку или стрелки перемещения (в зависимости от модели), ищем и заходим в пункт SW Kontrol. После этого мы оказываемся в подпункте EAR SP FUL, который при помощи стрелки или крутилки необходимо сменить на SW, после чего выключаем магнитолу.

После этого необходимо произвести донастройку сабвуфера, для чего мы вновь включаем магнитолу и заходим в меню предварительных настроек, где ищем и входим в пункт SW SETTING1. Оказавшись в этом подменю, нужно выбрать один из трёх видов настройки: NORMAL, REV и OFF. Как показывает практика, большинство пользователей останавливает свой выбор на REV.

Далее надо вновь зайти в меню предварительных настроек и выбрать подпункт SW SETTING2, где мы первым делом указываем частоту (рекомендуемое значение 50 HZ), а после — уровень мощности (в пределах от -6 до +6). Диапазоны при этом стоит выбирать, ориентируясь на особенности установленных динамиков и вашего восприятия слуха.

Последнее действие в этом пункте — регулирование тонкомпенсации магнитолы, для чего заходим в меню и ищем пункт LOUDNESS, где выбираем значение HIGH.

Как настроить радио

В магнитолах Pioneer существует три вида настройки радио:

1. Нажимаем или ищем в меню кнопку/меню FUNC, после чего ищем подпункт BSM, который отвечает за автоматический поиск радиостанций. Активация поиска осуществляется нажатием клавиши вверх или вправо, после окончания которого автоматически включится первая найденная станция.
2. Находясь в режиме приёмника, попасть в который можно нажатием кнопки BAND, зажимаем клавишу право и удерживаем её в течение нескольких секунд, после чего отпускаем её, тем самым запуская процесс сканирования радиостанций. После того как станция будет найдена, сканирование будет приостановлено, после чего пользователь может запомнить радиостанцию нажатием и удержанием соответствующей клавиши — к примеру, 1. Если станция не нужна, снова нажимаем на кнопку вправо, и процесс сканирования будет продолжен.
3. Находясь в меню радиостанции, коротко клацаем клавишу/джойстик вправо или влево, до того момента, пока будет найдена необходимая волна радиостанции, после чего нажатием кнопки (1–6) осуществляем её запоминание.

Видео: находим радиостанции на магнитофонах «Пионер»

Настраиваем эквалайзер

Для настройки эквалайзера заходим в пункт меню EQ SETTING1, в котором можно установить уровень амплитуды сигнала для средних, высоких и низких частот. В пункте EQ SETTING2, который также находится в главном меню настроек, пользователь может выбрать центральную частоту коррекции сигнала, а также ширину регулированного диапазона. ДВсё это доступно для ВЧ, СЧ и НЧ.

Для настройки эквалайзера заходим в соответствующее меню

Выбирать параметры настроек необходимо исходя из возможностей динамиков и личных предпочтений слушателя.

Как включить AUX

Чтобы активировать режим AUX, который по умолчанию не активен, необходимо выключить магнитолу, а потом включить её длительным нажатием кнопки FUNC, после чего ищем надпись AUX:OFF и кнопками вверх/вниз выбираем пункт AUX:ON.

Видео: лёгкий способ сделать AUX на любой автомагнитоле своими руками

Важно: вход в меню функции может быть осуществлён посредством зажатия другой кнопки, к примеру, SRC или SOURCE.

Включаем Bluetooth

Для того чтобы активировать Bluetooth, необходимо зайти в меню основных настроек и найти там подпункт BT AUDIO и выбрать ON. После этого включаем Bluetooth на смартфоне/планшете и ищем магнитолу.

После того как магнитола найдена, подключаемся к ней, для чего может потребоваться введение ключа безопасности — по умолчанию «0000».

Как настроить часы

Для настройки часов нужно войти в меню основных настроек, что можно сделать, включив выключенную магнитолу зажатием кнопки SRC или зажав центральную кнопку джойстика. После чего находим блок CLOCK SET, где можно установить формат и само время. Также в меню присутствует блок CLOCK OFF, изменением показателя которого можно включить или отключить отображение времени на устройстве.

Видео: pioneer 4019 настройка часов

Также в некоторых магнитолах Pioneer вызвать меню настроек часов можно одновременным зажатием клавиш CLOCK + FUNC либо зайдя в пункт SYSTEM и найдя там соответствующие подпункты CLOCK SET/CLOCK OFF, который находится в основном блоке настроек.

Как поменять язык

Для изменения языка настроек заходим в системные настройки (SYSTEM), находящиеся в основном блоке настроек, для чего может потребоваться удержание кнопок SRC или SOURCE. После этого находим подпункт LANGUAGE, где выбираем необходимый нам язык.

Видео: меню «глубоких» настроек+отключение DEMO режима+отключение времени

Выключаем демо

Для отключения деморежима выключаем автомагнитолу, а потом вновь включаем её длительным нажатием кнопки SRC (может быть кнопка SOURCE), после чего попадаем в стартовое меню настроек, где при помощи джойстика или кнопок «вправо-влево» находим подпункт DEMO ON, после чего меняем его параметр на OFF.

Как настроить басы

Для настройки уровня басов необходимо перевести задние колонки в режим сабвуфера, что детально описано в 1 подпункте. Также для получения более сочных басов может помочь правильная регулировка низких частот через эквалайзер, а также активация функции BASS BOOST, которая по умолчанию отключена. Для этого выключаем, а потом вновь включаем магнитолу, используя кнопку SRC (SOURCE), и заходим в меню предварительных настроек, где ищем подпункт BASS BOOST, после чего активируем его.

В зависимости от используемой в автомобиле аудиомагнитолы Pioneer могут присутствовать и прочие параметры, ознакомиться с которыми можно, внимательно изучив инструкцию к устройству, которое поставляется в комплекте либо может быть загружено через Интернет.

Как выключить

Отключения магнитолы происходит путём зажатия кнопки SRC или SOURCE (но стоит помнить, что на данную функцию может быть запрограммирована и другая кнопка, к примеру, FUNC, что напрямую зависит от модели используемой магнитолы).

После того как магнитола полностью настроена, можно смело наслаждаться качественным и сочным звучанием аудиосистемы автомобиля, что позволит сделать даже длительные поездки более комфортными и приятными.

Оцените статью: Поделитесь с друзьями!

autoclub.su

Настройка магнитолы Pioneer с эквалайзером, под сабвуфер, с радио: DEH, MVH, AVH

После покупки автомобиля или отдельно магнитолы каждый автомобилист сталкивается с необходимостью настроить аудиосистему в машине для качественного звучания аудиофайлов и радио. Если в вашей машине установлена магнитола Pioneer последних моделей, например Mosfet 50wx4, 150UB или 170ub, или же некоторые из устройств линейки AVH, то настроить его можно будет с помощью несложных действий, во время которых вы будете устанавливать приемлемое для вас качество звучания.

Как пользоваться магнитолой

Основные принципы настройки магнитолы Pioneer DEH, MVH и других моделей

Чтобы избавиться от искажений, которые обязательно будут при звучании ненастроенной или неправильно настроенной аудиосистемы, а также выбрать подходящую мощность басов и чистоту твитов, необходимо выбирать и поочередно настраивать их с помощью меню. Устройство настраивается с помощью панели управления, в центре которого расположен круглый джойстик. Выбор и установка параметров магнитолы происходит с помощью вращения и утапливания круглой рукояти джойстика в корпус устройства. Смотрите фотоинструкцию по настройке магнитолы Pioneer для наглядного понимания принципа выбора необходимых параметров.

Настройка магнитолы Pioneer DEH и других устройств, начиная с моделей 3100, начинается с джойстика, с помощью которого осуществляется переход между пунктами меню. Круглая рукоять джойстика может вращаться в любом направлении, а также утапливаться в корпус магнитолы. Перед началом настройки необходимо установить громкость на уровне 30, чтобы иметь возможность корректно воспринимать качество звучания. Пусть вас не смущает хрип и другие шумы в начале настройки – после успешной наладки магнитолы они исчезнут.

Основная настройка звука магнитолы Pioneer

Чтобы попасть в меню настроек, жмем на круглую рукоять джойстика магнитолы по центру. Вращая ручку вправо или влево, переходим по пунктам меню и ищем «Аудио», для перехода в него нажимаем на круглую ручку по центру еще раз. Оказавшись в пункте «Аудио», находим подпункт FADER\BALANSE. Для новой магнитолы показатели этого подпункта должны быть установлены на уровне 0. Если вы видите другие цифры, то в устройстве уже кто-то пытался отрегулировать настройки, и вам нужно заново привести их в прежнее значение. Настраиваем FADER\BALANSE с помощью джойстика, устанавливая значение в положении фадера +15.

Настраиваем фильтр передней акустики. Для этого снова вращаем центральную круглую кнопку джойстика в поиске пункта меню HIGH PASS FILTER. При нажатии на центральную кнопку на дисплее магнитолы должно высветиться HPF OFF, что означает переход всего диапазона на переднюю акустику. Чтобы избавиться от искажений, жмем на джойстик до появления надписи HPF 50 (или другой – в зависимости от модели магнитолы). Установив фильтр на частоте 50 Гц, выходим из этого пункта меню с помощью кнопки Band и проверяем уровень искажений с помощью усиления или уменьшения громкости. Если результат вас не устроил, снова вернитесь в предыдущий пункт меню и установите параметр HPF на другое значение (от 80 до 125).

Настройка магнитолы Pioneer под сабвуфер

Избавившись от искажений на высоких частотах, необходимо добавить басов, чтобы получить качественное и объемное звучание. Для этого нужно перейти в меню предварительных настроек, выключив и включив магнитолу. Чтобы перейти в меню, нажмите на основную кнопку выключения устройства и удерживайте ее до включения дисплея. Когда он загорится, вы окажетесь в меню предварительных настроек. Теперь с помощью джойстика ищите пункт SW Kontrol. Утопив джойстик в корпус магнитолы, вы оказываетесь в подпункте EAR SP FUL. С помощью вращения круглой рукояти джойстика меняем надпись FULL на SW и выключаем магнитолу.

Теперь необходимо провести донастройку этого пункта в основном меню. Для этого снова включаем магнитолу и ищем с помощью джойстика пункт SW SETTING1, затем нажимаем на центр рукояти. Перед нами три варианта настройки: NORMAL, REV и OFF. На практике большинство автолюбителей устанавливают сабвуферы магнитолы в режиме реверса (REV). Снова выключаем и включаем магнитолу.

Настройка сабвуфера в главном меню

Теперь нам нужен пункт меню SW SETTING2 – ищем его, вращая джойстик до тех пор, пока не увидим надпись SW 80 HZ 0. Вращая рукоять панели управления, устанавливаем значение частоты на уровне 50 Гц или на другом, в зависимости от ваших личных предпочтений к качеству звучания. Сделав свой выбор, вращаем рукоятку далее до момента, пока не замигает цифра 0 для установки мощности режима (он устанавливается в диапазоне -6 +6), и устанавливаем его на приемлемой мощности звучания без искажений. Выходим из меню с помощью кнопки Band.

Далее необходимо настроить тонкомпенсацию магнитолы. Для этого снова вращаем джойстик, пока не загорится надпись LOUDNESS с тремя возможными значениями – низкий, средний и высокий. Нам нужно значение HIGT – устанавливаем его и снова выходим обратно в меню.

Настройка эквалайзера на магнитоле Pioneer

Последний штрих в настройке магнитолы – это выбор мощности и регулировка эквалайзера. Для этого ищем пункт меню EQ SETTING1 и находим его вместе с тремя уровнями состояния: низкая, средняя и высокая частота. Настройки эквалайзера вы можете регулировать на свое усмотрение, но желательно, чтобы уровень низких частот не превышал 0-1. Выбрав подходящее качество звучания частот, вы получаете мощный и насыщенный звук аудиосистемы в своем автомобиле.

Настройка магнитолы Pioneer MVH серии 150UB и других моделей магнитолы Пионер имеет сходные принципы, возможны отличия по количеству выбираемых пунктов настройки. Большинство пользователей этих устройств отмечают большие возможности для индивидуальной настройки качества и мощности звучания, высокое качество звука после настройки, а также интуитивно понятное и легко управляемое меню управления. Широкие возможности для воспроизведения файлов любого формата также относятся к преимуществам этой марки магнитолы.

1avtozvuk.ru

Как настроить магнитолу Пионер DEH, MVH-150ub в машине под сабвуфер и радио

Магнитолы от бренда Пионер DEH, MVH-150ub не являются головным штатным оборудованием автомобиля, то есть их установка не осуществляется непосредственно на заводском конвейере автозавода. Приобрести и установить аппарат подобной модификации автолюбитель может у дилера марки или же самостоятельно. Прежде чем начать рассказ о достоинствах и недостатках таких магнитофонов и особенностях их установки, следует внести ясность в буквенно-цифровые обозначения их маркировки. Прежде всего, нужно отметить, что аббревиатуры DEH и MVH указывают на два разных вида устройств.

Магнитола Пионер

DEH означает, что данный проигрыватель имеет разъемы USB и AUX для подключения к работе приемника периферийных устройств, а также CD-привод для снятия информации с оптических дисков (DVD или CD).

MVH – устройство с портами AUX и USB, но без привода для чтения CD.

Цифры 150 – серийный номер модели, а последующие буквы u b – опять же, указание на порт USB.

Настройка проигрывателя Пионер

На вопрос, как настроить магнитолу Пионер в машине, и есть ли разница в коррекции между моделями DEH и MVH, отвечаем. Процесс настройки автомобильного проигрывателя бренда Pioneer может провести практически любой автолюбитель, обладающий даже самыми минимальными знаниями и навыками обращения с техникой такого формата.

После правильного подключения устройства к аудиосистеме автомобиля необходимо настроить магнитолу Пионер DEH, так как при ее выпуске с завода все определяющие значения, как правило, приведены в начальное (нулевое) положение. Пользователь самостоятельно подбирает и устанавливает настройки по своему вкусу. Регулировка начинается с вызова на дисплей магнитолы основного меню устройства с подробным делением на подразделы. Обращаем ваше внимание на то, что у различных видов и моделей проигрывателей отдельные опции и функции могут отличаться друг от друга. А в некоторых случаях и вовсе отсутствовать.

Но перед тем как объяснить, как хорошо настроить магнитолу Пионер, скажем несколько слов об определении неверно установленных значений настроек магнитолы. Это:

• хрипящие динамики;
• доминирующее звучание одной из колонок;
• преобладание (забивание) звуков определенной частоты над другими;
• отсутствие эффекта стереофонии и так далее.

Сабвуфер

Как настроить магнитолу Пионер под сабвуфер? Настройка параметров производится по следующей схеме:

• Входим в раздел меню «Эквалайзер» и выбираем пункт «Пользовательские установки», все параметры которого приводим к нулю.
• Далее выбираем «Микшер», «Баланс» и проверяем подключение и звучание штатных динамиков в автомашине. Включаем каждый из 4 динамиков поочередно и слушаем их звучание.
• Затем выставляем значения срезов для динамиков и сабвуфера. Для фронтальных динамиков это 12 дБ на частоте 50 Гц. Для тыловых также 12 дБ при частоте 63 Гц.

• В разделе «Положение прослушивания», выбираем «Кресло водителя».
• В пункте меню «Уровень АС» для ближе расположенных левых динамиков, выставляем значение в 1-2 Дб. Чуть большее значение для динамиков правой части салона авто.
• Включаем автомагнитолу и по своему усмотрению регулируем баланс звука между фронтальным и тыловым звуковым оборудованием.
• После нахождения оптимального уровня звучания переходим в раздел «Сабвуфер» и меняем временные корректировки на постоянное значения сабвуфера.

Эквалайзер

Настройка проводится по той же схеме, что и для сабвуфера через соответствующий пункт основного меню автомагнитолы с поочередным изменением параметров по каждому динамику и последующей балансировкой по зонам салона.

Настройка радиоприемника автопроигрывателя Пионер DEH, MVH-150ub

Как ни странно, это действие часто вызывает сложности у автолюбителей, судя по обращениям за помощью на различных интернет-форумах автомобильной тематики. При том что подробная инструкция производителя устройства находится в его эксплуатационной книжке. Приводим описание настроек магнитолы Пионер в двух вариантах.

Автоматическая настройка радиостанций ФМ-диапазона

В основном меню магнитолы находим пункт «BSM». Жмем на него, тем самым запуская автоматическое сканирование приемником радиоэфира. В зависимости от мощности исходящего сигнала магнитола выстроит найденные станции в порядке его ослабевания. По окончании сканирования приемник автоматически запомнит данные и перейдет в режим воспроизведения начиная с первого номера списка.

Ручной поиск радиостанций. Направляя кнопку BAND влево или вправо, удерживайте ее до обнаружения приемником нужной радиостанции. Если найденная программа вас не устраивает по качеству приема сигнала или другим причинам, продолжайте поиск по той же схеме. Отыскав интересующую вас станцию радиовещания, зафиксируйте ее в памяти автоприемника путем одновременного нажатия кнопок BAND и номерного обозначения каналов (1, 2, 3 и так далее).

Небольшие рекомендации по настройке звукового оборудования

Для настройки параметров сабвуфера, басовых, низкочастотных звуков лучше всего использовать композиции с записью живых (не электронных) инструментов. Зная их натуральное звучание, вам с помощью настроек будет легче добиться от оборудования автомобиля наиболее близкого к оригиналу звука. Идеально подходящими для настроек любой частоты являются звуки органной музыки.

Самый глубокий бас выдает японский большой барабан Тайко. Установка намного более мощных сабвуферов и усилителей, чем штатное заводское оборудование, сегодня является очень модным увлечением среди автолюбителей молодого поколения.

1avtozvuk.ru

музыку в машине, акустики, авто, отображения пробок через TMC, эквалайзера, правильно, автомобиле

Наличие автомагнитолы, динамиков и усилителя не является гарантией возможности прослушивать любимые музыкальные композиции в хорошем качестве. Владельцу автомобиля надо знать, как настроить магнитолу, чтобы наслаждаться звучанием в полной мере.

Особенности и разница в зависимости от производителя

Правильная настройка автомагнитолы нужна для того, чтобы из динамиков слышалась четкая и громкая мелодия, колонки не искажали звук и не было слышно дополнительных шумов.

Все магнитолы Pioneer DEH и другие модели 3100 и выше настраиваются посредством изменения положения джойстика. Рукоятка данной части прибора может вращаться во все стороны, углубляться внутрь корпуса. Это устройство помогает настраивать автомагнитолы большинства фирм, пользоваться меню и находить в нем нужные параметры.

Настройка штатной магнитолы может осуществляться и другими способами. Например, в японском девайсе Clarion CP435L1 есть скрытое меню, которое вызывается одновременным нажатием кнопки 6 и поворотом Tune на 10 щелчков при включенном зажигании.

Установка параметров каждой модели прописывается в инструкции, где также описывается устройство магнитолы и функции разных кнопок.

Пошаговая настройка

Настройка магнитолы подробно изложена в руководстве по эксплуатации Pioneer DEH-1900UB 2017 г. выпуска. Она будет осуществляться таким способом и при изменении заводских настроек других похожих приборов. Исключением будут процессорные устройства, настройка которых сложнее.

При изменении параметров подачи звука важно обратить внимание на следующие показатели:

• низкочастотные звуки;
• баланс фронтальных и задних динамиков;
• распределение звукового сигнала между колонками с правой и левой сторон.

Эквалайзер

Настройка эквалайзера на магнитоле помогает улучшить качество звука, даже при использовании акустической системы низкого качества. Это устройство помогает регулировать частоту звука.

Эквалайзер (EQ) можно найти в разделе меню, который называется «Аудио». В этом пункте регулируется не весь диапазон звука, а нужные полосы частот (в магнитолах Pioneer их 5: 8 кГц, 2,5 кГц, 800 Гц, 250 Гц, 80 Гц). Частота, на которой изменяется коэффициент усиления фильтра, называется порогом среза на колонках.

В автомагнитолах фирмы Pioneer предусмотрены несколько вариантов стандартных настроек эквалайзера и 2 набора кастомных настроек, которые владелец может создать сам. Переключение между этими версиями осуществляется из меню или клавишей EQ.

Чтобы настроить магнитолу самостоятельно, надо подтвердить выбор пункта «Эквалайзер» в разделе «Аудио», нажав на джойстик. Повернув его, можно выбрать нужную частоту и снова нажать на центр ручки, выставив положение в диапазоне от -6 до +6. Это позволит изменить громкость выбранных частот.

Потребитель сам определяет, какие параметры звука установить. Есть несколько рекомендаций, которые позволят сделать правильный выбор характеристик:

• для воспроизведения рок-музыки лучше усилить громкость басов (80 Гц) до +2;
• ударные инструменты хорошо звучат на частоте 250 Гц;
• параметры передачи голоса регулируются на 250-800 Гц;
• частоты для электронной музыки — 2,5-5 кГц.

После завершения изменения параметров качанием ручки влево выходят в основное меню.

Фильтр высоких частот

После этого настройка музыки происходит в пункте меню HPF, полное название которого — High Pass Filter (фильтр высоких частот). Он прекращает подачу в динамики звука, который выше установленного значения, чтобы уменьшить степень искажения мелодии.

Если в системе нет сабвуфера, лучше установить пороговое значение HPF на частотах 50-63 Гц. Проверять результат рекомендуется при громкости 30.

При наличии сабвуфера можно поднять нижний порог до 80-120 Гц и выше без ухудшения качества звука.

Это вызовет увеличение громкости воспроизведения музыки.

При регулировке крутизны затухания частот рекомендуется выбрать 24 дБ на 1 октаву.

Фильтр низких частот

С помощью фильтра низких частот можно выполнить настройку автомобильной магнитолы под сабвуфер в соответствующем разделе меню.

В нем представлены 3 значения режима сабвуфера:

• Частота среза сабвуфера, которую можно установить по желанию владельца в диапазоне 63-100 Гц.
• Громкость акустической системы по шкале от -6 до +6. Рекомендуется установить такое же значение параметра, как и при настройке эквалайзера.
• Крутизна затухания частот. Лучше выбрать значение, выбранное в пункте HPF (12 или 24 дБ).

При согласованности настроек высокие и низкие частоты в мелодии будут сбалансированы, и человек, пользующийся акустической системой, не будет испытывать дискомфорта при ее прослушивании.

Настройка радио

Чтобы настроить радио в магнитоле от компании Pioneer, надо выбрать диапазон, найти и сохранить нужные радиостанции. Это можно сделать несколькими способами:

• Автоматический поиск радиостанций. В основном меню следует найти раздел BSM, в нем есть возможность запустить поиск станций с наивысшей частотой в радиодиапазоне. После этого надо ее сохранить, закрепив за ней значение кнопки от 1 до 6. Затем поиск станций будет продолжен. В скрытом меню можно изменить шаг поиска со 100 кГц на 50 кГц, чтобы расширить диапазон осуществления операции.
• Полуавтоматический поиск радиостанций. Если в режиме радио нажать клавишу «Вправо», запустится поиск станций.
• Ручная настройка радио. Нажав несколько раз кнопку «Вправо» на панели управления при нахождении в режиме радио, произойдет переключение на какую-либо частоту. Найденная станция сохраняется в памяти устройства.

Особые настройки

Для некоторых автолюбителей будут полезны следующие функции:

• выключение режима Demo;
• установка даты и времени;
• настройка отображения пробок через TMC на магнитоле.

Демо-режим нужен для показа возможностей прибора в условиях магазина. Если его оставить, то при выключении девайса будет работать подсветка и светящиеся надписи на дисплее.

Отключить Demo-режим можно в скрытом меню, нажав на клавишу SRC на выключенной магнитоле. С помощью поворота ручки джойстика следует найти пункт DEMO и переключить датчик из положения ON в OFF. Кнопка BAND предназначена для выхода из меню.

Время и дата выбираются также в скрытом меню, но в раздел System, где можно выбрать 12 или 24-часовой режим и изменить нужные показатели поворотом колеса.

Отображение пробок через TMC поддерживают программы Garmin и iGo. Установив одну из них, можно получать информацию о движении на дорогах крупных городов (о пробках, авариях, ремонтах дорожного полотна и др.). В iGo есть возможность сохранить список радиостанций, транслирующих интересующие автовладельца данные. С помощью этих программ на дисплее магнитолы может отображаться маршрут движения между заданными пунктами, время возможных задержек из-за пробок и др. Для работы данных приложений нужен комплект лицензий iGo Primo и специальных лицензий TMC .

Для того чтобы установить параметры звуковоспроизведения в автомагнитоле, которые позволят владельцу насладиться хорошим качеством музыки, не обязательно обращаться к специалистам, можно сделать это самостоятельно. Высокого качества звука можно добиться и от недорогой аудиосистемы, правильно определив параметры воспроизведения звука. В некоторых моделях есть возможность установки дополнительных приложений, которые повысят уровень комфорта при передвижении на автомобиле.

autotuning.expert

настройка, распиновка разъема проводов по цветам, как выключить в машине, инструкция по эксплуатации на русском языке, чтобы играла хорошо, снять, магнитофон, акустика, автомобильный, правильно отключить время

При покупке автомагнитолы у многих пользователей возникают вопросы по поводу самостоятельной установки прибора и его правильной настройки. Справиться с такой задачей можно даже без знаний и опыта — достаточно детально изучить инструкцию и четко следовать схеме подключения магнитолы Пионер.

Как отключить

Если в машине присутствует старое устройство, его нужно извлечь.

Сделать это можно по следующей схеме:

1. В первую очередь необходимо отключить аккумулятор. Делается это для обеспечения безопасности.
2. Декоративную накладку прибора снимают. Проще всего сделать это движением справа налево.
3. С помощью отвертки откручивают винты, на которых крепятся крышка воздуховода и магнитола. Крышку можно не снимать, однако ее отсутствие облегчит дальнейшие действия.
4. После извлечения прибора экран бортового компьютера отключают и снимают его с кронштейна. Сразу после этого можно переходить к установке новой магнитолы.

Популярные модели производителя

Выбирая автомагнитолу Пионер, покупателю следует обратить внимание на модельный ряд и технические характеристики каждого устройства. В первую очередь предстоит выбрать стандарт. От этого показателя зависит размер, набор функций и стоимость прибора. Существует 2 варианта:

• 1 din (одноблочные) — такие модели обладают меньшими габаритами и ограниченным набором функций, однако стоимость их ниже:
• 2 din (двухблочные) — узнать такие магнитофоны в машинах можно по широкому экрану и расширенным возможностям.

Второй вариант пользуется большим спросом, так как обеспечивает автолюбителю высокий уровень комфорта.

Кроме того, существуют штатные и нештатные магнитолы. Под штатным изделием следует понимать модель, предназначенную строго для той или иной марки автомобиля. В таких приборах имеется оригинальный корпус и штекер. Эта особенность не позволяет устанавливать штатные магнитолы в авто других марок.

Как установить

Установка магнитолы состоит из нескольких последовательных шагов:

1. Подключение проводов.
2. Помещение устройства в гнездо.
3. Настройка.

Каждый из этих пунктов следует проводить в точном соответствии с инструкцией магнитолы Pioneer. Неправильная установка или настройка могут стать причиной сбоев в работе прибора.

Как подключить

Для подключения автомагнитолы Пионер можно использовать 2 способа.

• Через штатный ISO-разъем.
• Без применения штатных разъемов.

Первый вариант с использованием ISO-разъемов предпочтителен, однако он может применяться не во всех случаях. Так в некоторых моделях авто подходящих разъемов для подключения попросту нет. Если выбран этот вариант, то сложностей возникнуть не должно. В этом случае, опираясь на схему соединения по цветам, нужно правильно подключить разъемы к ответным частям.

Если разъемов для подключения не предусмотрено, можно пойти другими путями. Для одноблочных и двухблочных устройств процесс подключения магнитолы Pioneer будет несколько различаться.

Подсоединение 1 din происходит в несколько шагов:

1. Декоративная панель снимается с посадочного места при помощи отвертки.
2. Штекеры снимаются с проводов, после чего провода нужно подсоединить с ответными (в этом поможет схема).
3. Для защиты от короткого замыкания каждое соединение необходимо тщательно изолировать.
4. Провода скрепляют хомутами, что повышает надежность общей конструкции.

Подключить магнитолу Пионер стандарта 2 din нужно несколько иначе:

1. При отсутствии проводки АКБ в авто стоит воспользоваться многожильным проводом. Провода, предусмотренные в комплекте, использовать не рекомендуется, так как их сечение недостаточно велико. При этом длина такого кабеля соединения должна быть не меньше расстояния от батареи до места подсоединения магнитолы.
2. Во время соединения скручивать провода между собой не следует, так как это может вызвать снижение мощности и возникновению помех.
3. Чтобы правильно подключить автомагнитолу Пионер, провода с аккумуляторов нужно соединять уже после завершения сборки устройства.

Схема

Перед подключением автомагнитолы Пионер с помощью ISO-разъемов следует изучить всю распайку на новом устройстве. Разъемы представляют собой группу контактов (в каждую включено по 8 проводов).

В ходе монтажа магнитолы соединение происходит следующим образом: каждый контакт с одной стороны подсоединяется к акустической системе, с другой стороны — с питанием. Такая система называется распиновкой разъемов автомагнитол.

Справиться с такой работой сможет даже непрофессионал, так как принцип соединения проводов магнитолы Пионер можно проследить на схеме. Для более легкой дифференциации все провода окрашены в разные цвета. Более подробно об этом следует прочесть в инструкции по эксплуатации на русском языке.

Широкий провод желтого цвета предназначен для подключения к АКБ.

При этом нужно помнить тот факт, что соединение возможно только через предохранитель. Это минимизирует риски возникновения неполадок.

Широкий провод красного цвета следует подсоединять через замок зажигания к АКБ. При таком подключении головное устройство акустической системы будет активироваться только при включенном зажигании. При длительных стоянках для функционирования устройства потребуется отсоединение корпусной клеммы от аккумулятора. В некоторых мануалах можно увидеть рекомендацию соединить желтый и красный провода. Делать этого не стоит, так как разрядка АКБ будет происходить быстрее.

Широкий провод с черной изоляцией. Он является минусовым и предназначен для крепления на корпусе машины или же «-» аккумулятора.

Провод белого цвета с синей полосой. При его использовании в акустическую систему подключают антенну, усилитель и сабвуфер.

Следующее действие — распиновка разъемов для колонок:

• Кабель с серой обмоткой необходимо закрепить с «+» клеммой, которую можно найти на правом переднем динамике.
• Серый кабель, отмеченный черной полосой. Вместе с предыдущим проводом крепится на динамике, но уже на отрицательную клемму.
• Кабель с белой изоляцией устанавливается на левый динамик на положительную клемму.
• Черно-белая изоляция свидетельствует о том, что кабель предназначен для клеммы «-» левого динамика.
• Зеленый провод в схеме подключения автомагнитолы Pioneer должен устанавливаться на левый задний динамик. Для него предназначена клемма «+».
• Черно-зеленый крепится вместе с зеленым, но на клемме «-«.
• Кабель с фиолетовой и черно-фиолетовой обмотками устанавливаются на правый задний звуковой элемент на «плюс» и «минус», соответственно.

Какую акустику подобрать

Главным прибором автоакустики автомобиля является магнитола. Подбор остальных элементов следует выполнять на основе технических характеристик головного устройства.

Колонки — второй по значимости элемент системы. Они отвечают за воспроизведение звука и устанавливаются в передней и задней частях салона. При этом следует обратить внимание на то, что производители предлагают передние и задние колонки.

Усилитель — необязательный компонент, однако он желателен в том случае, если к качеству и мощности звука предъявляются повышенные требования.

Выбирать прибор можно из ассортимента в средней ценовой категории. Эти модели обладают хорошими показателями и при этом не требуют лишних трат.

Сабвуфер. Таким устройством следует дополнить автомобильную акустику для любителей басов. Делать бас более выразительным — это единственное умение саба, поэтому многие меломаны смогут обойтись без него.

Как включить и выключить

Чтобы включить устройство, следует удерживать кнопку Sourse или SCR до тех пор, пока не активируется дисплей.

Чтобы магнитолу Pioneer выключить, следует также некоторое время удерживать клавишу Sourse или SCR. Кроме того, на отключение может быть запрограммирована какая-либо другая кнопка, например, Func. Чтобы убедиться в правильности действий, следует посмотреть в инструкции, как выключается магнитола этой модели.

Как перезагрузить

Чтобы перезагрузить устройство, инструкция Pioneer рекомендует использовать кнопку Reset, которая находится на корпусе.

Как выключить подсветку

Если устройство не отключается самостоятельно после вынимания ключа зажигания, то нужно действовать согласно инструкции автомагнитолы:

1. В основном меню находят вкладку System.
2. В открывшемся списке находят надпись PW Save. Перейдя в нее, нужно выбрать Off.
3. После того как манипуляции выполнены, магнитолу отключают. При этом подсветка кнопок и часов присутствует.
4. Для отключения дисплея необходимо нажать кнопку Display.

Для настройки яркости подсветки можно использовать диммер.

Как правильно настроить

Согласно инструкции к автомагнитоле Pioneer, перед настройкой необходимо отключить демо-режим (он имеется в большинстве моделей устройств). Если это действие не будет выполнено, все настройки будут активны только до момента отключения прибора. При следующем включении настраивать придется с самого начала.

Отключение режима демо можно осуществить за несколько шагов:

1. Устройство надо отключить (зажимают кнопку SRC до отключения дисплея).
2. Ту же клавишу нажимают еще раз для вызова стартового меню.
3. Из меню выбирают вкладку “Система” (с помощью регулятора громкости). После этого переходят во вкладку Demo. Рядом с этой надписью будет указано положение On.
4. Положение нужно изменить на Off (при помощи стрелок по бокам ручки).
5. Чтобы изменения сохранились, нажимают Band. Сразу после этого можно перейти к управлению магнитолой и настройкам.

Язык

Чтобы перевести на русский язык управление прибором, следует обратиться к стартовому меню.

Для этого выполняют следующие действия:

1. Чтобы настроить магнитолу Pioneer, заходят в настройки системы (System). Сделать это можно длительным нажатием кнопки Sourse или SCR.
2. Находят в списке надпись Language.
3. Выбирают русский (или любой другой нужный язык).
4. Изменения на магнитоле сохраняют.

Часы

Для настройки в магнитоле часов следует повторить первый пункт из предыдущего описания.

После этого:

• вращением ручки выбирают вкладку настройки часов;
• переходят в настройки с помощью стрелки вправо;
• регулировка времени происходит при вращении “Громкости”;
• подтвердить настройки надо однократным нажатием;
• выйти из настроек можно посредством стрелки влево.

Звук

После полного подключения устройства можно перейти к настройке магнитолы и колонок. Для этого рекомендуется установить громкость на отметку не выше 30 единиц:

1. Переходят в основное меню настроек, находят вкладку “Аудио”.
2. При нажатии рукоятки происходит переход в новый список функций, где нужно отыскать вкладку Fader и выбрать ее.
3. В заводских настройках этот показатель равен 0, при настройке нужно указать 15 единиц.
4. Когда этот параметр настроен, возвращаются в меню “Аудио” (качание ручки влево).
5. Следующий шаг — настройка высоких частот HPF (High pass Filter).
6. Этот показатель в большинстве случаев также равен 0. Его нужно выставить на 50.
7. После настройки необходимо качнуть рукоятку влево и выйти из меню.

Следует обязательно проверить насколько хорошо играет акустика. Возможно потребуется дополнительная настройка.

Радио

Настроить магнитолу в машине на прием радиосигналов можно несколькими способами. Самый простой подходит для автоматического поиска.

При включенном приемнике переключиться на него можно при однократном нажатии Band:

1. В режиме приемника нажимают кнопку вправо. Ее надо удерживать около 1 секунды.
2. После этого устройство начнет автоматический поиск радиостанции.
3. Сразу после нахождения первой радиоволны начинает воспроизведение сигнала.
4. Если пользователя устраивает радиоволна, он может сохранить ее при нажатии кнопок, расположенных ниже дисплея.
5. Для поиска следующих станций необходимо повторить шаги с 1 по 4.

Как сбросить настройки

Чтобы сбросить параметры настроек, инструкция к автомагнитоле Pioneer рекомендует полностью отключить питание прибора.

Как снять магнитолу

Снимать прибор рекомендуется с применением набора ключей.

После удаления рамки и передней панели штатные ключи вставляют в отверстия по бокам до щелчка. После этого нужно потянуть на себя, и прибор будет легко извлечен.

Как снять панель

У магнитолы снимается панель при выполнении следующих действий.

Сначала нужно удерживать клавишу Open. После этого панель сдвигается и движением по направлению к себе снимается.

Неисправности и их устранение

В списке наиболее частых неполадок можно назвать следующие.

Не включается автомагнитола Pioneer. Если не работает головное устройство, причин может быть несколько (сгорел предохранитель, вышла из строя проводка, произошла поломка акустического оборудования). В любом из этих вариантов лучше обратиться в специализированный центр. Там проведут диагностику и установят точную причину, почему гаснет кнопка питания на автомагнитоле.

Магнитола не до конца выключается. Причиной этому может стать плохое заземление. Сложности с отключением также бывают при неплотном прилегании устройства к гнезду. В этом случае достаточно надежно закрепить прибор, как проблема устранится.

autotuning.expert

сабвуфер, подключить, плохо ловит, активного, правильно, в авто, вручную, машине, усилитель, включить

Монтаж и регулировка акустических систем выполняются владельцами машин самостоятельно. Пользователь может настроить радио на магнитоле Пионер, а также установить и отрегулировать тыловой низкочастотный динамик, улучшающий воспроизведение звука головным оборудованием. Выполнение работы требуется при первичной установке проигрывателя или после отключения аккумуляторной батареи от бортовой сети транспортного средства.

Как включить и настроить радио

Пользователь может настроить радио на магнитоле Pioneer в ручном или автоматическом режимах. Дополнительно имеется функция приема дорожных сообщений RDS, которая используется для информирования водителей о происшествиях на трассе. Трансляция сообщений ведется в диапазоне FM, информация отображается на дисплее или передается голосом. В это время звук радиопередачи автоматически отключается.

Для включения радио требуется несколько раз нажать на регулятор SRC/Off, который переключает режимы работы головного устройства. После того как пользователь попадет в раздел Radio, автоматически начнется трансляция радиоканала, сохраненного в памяти устройства. Дополнительно имеется возможность выбора частотного диапазона. Для оборудования Пионер стандартом являются 3 диапазона волн УКВ, позволяющие сохранить в памяти 18 радиостанций. Дополнительно предусмотрено по 6 ячеек для записи станций, вещающих в диапазонах средних или длинных волн.

В головном оборудовании имеется возможность поиска и записи станций с наиболее устойчивым сигналом. Функция активируется через меню, частоты поочередно записываются в ячейки памяти выбранного диапазона.

Поскольку подобным образом настраиваются радиостанции только с сильным сигналом, то пользователь осуществляет поиск и запись дополнительных частот в мануальном режиме.

Поиск выполняется нажатием и удержанием кнопок сканирования эфира. После того как будет найдена необходимая частота, ее следует вручную занести в память. Пользователь использует любую кнопку из диапазона 1-6, которые расположены на фронтальной панели магнитолы. Если проигрыватель оснащен сенсорным дисплеем, то кнопки памяти отображаются на экране. Также на дисплее размещена шкала, предназначенная для корректировки принимаемой частоты перемещением регулятора.

В оборудовании используется функция PTY, позволяющая выбирать радиостанции из списка по жанру.

Для старта поиска требуется выбрать необходимое направление из перечня, затем магнитола автоматически определит частоту и запустит трансляцию. Для поиска используется информационный сигнал, транслируемый совместно с параметрами RDS. Если в эфире не обнаруживается радиостанции с желаемым контентом, то тюнер переходит в режим прослушивания частоты, с которой был начат поиск.

Для устойчивого приема радиосигнала используется внешняя антенна, которая коммутируется к разъему на задней части корпуса магнитолы. Штатные антенны оборудуются стандартным фильтром, обеспечивающим очистку принимаемого сигнала от шумов и помех. Допускается использование устройства с дополнительным усилителем, который получает питание от штекера головного устройства.

Если оборудование плохо ловит радио, то следует проверить состояние кабеля и соединительного штекера. При обнаружении надрывов изоляции или следов окисления требуется заменить элементы на новые изделия. Также причиной плохого приема становятся источники радиоэлектронных помех, каковыми являются ретрансляторы сотовой связи или линии электропередач.

При удалении автомобиля от радиовещательной станции происходит естественное ослабевание сигнала, приводящее к ухудшению приема. Расстояние, на котором начинаются проблемы, зависит от конструктивных особенностей тюнера магнитолы и антенны. Установка усилителя сигнала улучшает прием сигналов, одновременно рекомендуется применение штыря антенны с увеличенной длиной.

Как подключить сабвуфер

Головное оборудование Pioneer позволяет использовать низкочастотные динамики активного и пассивного типов. Чтобы подключить сабвуфер к магнитоле Пионер, используются выходы, предназначенные для тыловой акустики. Схема коммутации зависит от величины сопротивления катушки динамика. Допускается использование оборудования с сопротивлением 2 или 4 Ом. Для обеспечения подачи сигнала к устройству требуется выполнить настойку магнитолы, выполняемую через раздел меню SP-P/O Mode.

Для установки динамика с сопротивлением 4 Ом применяются кабели левого канала, имеющие защитное покрытие зеленого и зелено-черного цветов. Если владелец намерен применять 2-омное устройство, то оно коммутируется к кабелям правого заднего канала, оснащенным изоляцией фиолетового и фиолетово-черного цветов. При этом шнуры левого канала требуется изолировать, коммутировать оборудование к ним запрещается.

При подключении активного сабвуфера предусматривается отдельная магистраль питания. Не рекомендуется подсоединение оборудования к штатным цепям, поскольку увеличение потребляемого тока приводит к перегрузке и выходу из строя штатных предохранителей. Применение изделий с увеличенным номиналом категорически запрещено, поскольку не обеспечивается защита штатного оборудования. Усилитель низкочастотного динамика подключается напрямую к аккумуляторной батарее, в магистрали предусматривается плавкая вставка соответствующего номинала.

При использовании активного устройства подключение сабвуфера к магнитоле производится через отдельный монофонический выход, расположенный на задней части корпуса устройства. В этом случае снижается нагрузка на встроенный усилитель, что обеспечивает повышение надежности работы оборудования и улучшает качество звучания. Коммутация сабвуферов (независимо от типа) производится акустическими кабелями, которые прокладываются под ковровым покрытием пола или внутри стоек автомобиля. Концы шнура оборудуются штекерами, снижающими помехи при передаче сигнала.

Как настроить сабвуфер

Настройка магнитолы Pioneer под использование сабвуфера состоит из включения выходов, которое производится через раздел меню. Затем пользователю необходимо добиться оптимального звучания всех компонентов акустической системы, установленной в машине. Задачей настройки сабвуфера является воспроизведение частотного диапазона 20-150 Гц, основной музыкальный фон формируется штатными широкополосными громкоговорителями, расположенными в дверях или на тыловой акустической полке.

Если параметры магнитолы Пионер позволяют запрограммировать расстояние от колонок до слушателя, то следует предварительно настроить эту функцию. Первым этапом регулировки саба является активация фильтра низких частот, который настраивается при помощи магнитолы в авто или встроенного усилителя. Задачей устройства является обрезка частот, расположенных выше требуемого значения. Манипуляция обеспечивает совместное звучание динамиков, при некорректной настройке происходит расслоение частот, искажающее звучание.

На следующем этапе программируется предварительное значение частоты и громкости звучания сабвуфера. При использовании оборудования со встроенным усилителем параметры определяются вращением потенциометров, размещенных на корпусе колонки. При коммутации напрямую к магнитоле регулировка выполняется через меню головного устройства. Стандартно выставляется частота 80 Гц и средний уровень громкости звучания.

Затем определяется полярность коммутации громкоговорителя. Для этого требуется включить музыкальную композицию, в которой имеются хорошо различимые низкочастотные инструменты. Затем пользователь переключает полярность колонки, руководствуясь собственным восприятием звуковой картины. Восприятие частот музыкального фона отличается по салону автомобиля, поэтому рекомендуется прослушать композицию сидя на передних и задних сидениях.

Внешние усилители оснащаются дополнительной регулировкой, позволяющей срезать частоты, находящиеся ниже программируемого уровня. Настройка параметра позволяет снизить риск трансляции звуков с низкой частотой, при которой наблюдается предельный ход диффузора динамика. Для обеспечения воспроизведения музыкальных композиций рекомендуется убрать частотный диапазон менее 20 Гц.

Заключительным этапом настройки является поиск баланса между фильтрами низких и высоких частот и громкостью звучания громкоговорителя. При этом пользователь ориентируется на собственное восприятие звуковой картины, для обеспечения корректной регулировки рекомендуется привлечение помощников.

Дополнительно изменяется параметр фазовращателя (используется на некоторых моделях сабвуферов), который обеспечивает финишное согласование звучания колонок. Настроенная правильно магнитола Pioneer обеспечивает гармоничное звучание, в котором невозможно различить отдельные акустические каналы.

autotuning.expert
