Замена радиатора печки ВАЗ 2115

Стали слышать в своей печке непривычное журчание, а на правом коврике сбоку тем временем появился масляной подтек? Пора обратить внимание на печку, так как, скорее всего, пришел в негодность кран или радиатор отопителя. Замена и того, и другого не представляет собой ничего сложно, только вот добраться до радиатора, куда сложнее, чем до крана, поэтому именно о замене радиатора печки ВАЗ 2115 и пойдет речь далее.

Устройство системы отопления ВАЗ 2115 (фото).

Пошаговая инструкция по замене радиатора печки (отопителя) ВАЗ 2115 своими руками.

  1. Отключите от АКБ минусовую клемму. Открутив пробку расширительного бачка, слейте в заранее подготовленную емкость антифриз с основного радиатора. Затем слейте в другую емкость охлаждающую жидкость из блока цилиндров, для этого в нем тоже следует открутить соответствующую пробку. Быстрее всего это делать головкой на «13». Находится та пробка рядом с модулем зажигания, поэтому, если он вам мешает, модуль предварительно лучше снять.
  2. Снимите кожух рулевого вала, отключите «аварийку». Демонтируйте боковые экраны консоли, предварительно выкрутив соответствующие крепежные болты, затем бардачок со всеми внутренностями (всего 3 части).
  3. Откройте крышку, которая закрывает диагностический разъем, выкрутите 2 винта и снимите данный разъем со щитка панели приборов. Следом за ним снимите разъемы с прикуривателя и подсветки прикуривателя. Выкрутив крепежные болты, снимите блок регуляторов печки. Извлеките магнитолу.
  4. Выкрутите 7 винтов, удерживающих щиток панели приборов (один находится справа от блока кнопок под декоративной заглушкой). Вот здесь отмечено, где и в каком количестве следует их искать.
  5. Ключом на «8» или пассатижами выкрутите болты крепления центрального кронштейна. Отведя кронштейн в сторону и отсоединив разъем блока управления двигателем ЭБУ, убираем кронштейн и немного отводим в сторону торпеду, чтобы потом не возиться с ее обратной установки полностью панель лучше не снимать. Удобнее – обратиться за помощью к другу или зафиксировать ее с помощью ромбовидного домкрата, обычного деревянного бруска или любого другого предмета, находящегося под рукой.

  1. Когда доступ к радиатору печки будет открыт, ослабьте хомуты крепления патрубков, ведущих к радиатору, но не отсоединяйте их. Сначала тщательно застелите пол, дабы остатки антифриза не испортили ковролин. По той же причине не лишним будет поставить на него тазик или другую емкость.
  1. Когда все патрубки будут сняты, а жидкость слита, останется только произвести замену радиатора печки ВАЗ 2115. Открутите 3 самореза, извлеките радиатор из корпуса печки и замените его новым.

Важно!

  • Одному вынуть радиатор будет довольно проблематично, поэтому лучше заручиться помощью друга.
  • Место, где был установлен радиатор, перед установкой туда новой детали рекомендуется тщательно вычистить, а на саму деталь для более эффективной работы приклеить полоску поролона толщиной 1,5 мм.
  1. Верните все снятые детали на свои места в обратной последовательности и залейте охлаждающую жидкость в систему.

Видео.

Рекомендую прочитать:

autoepoch.ru

Как снять и заменить печку на ВАЗ-2115

Неисправности печки в любом автомобиле доставляют много хлопот. Особенно тяжело исправлять ситуацию, когда проблема уже запущена и потекла охлаждающая жидкость.

Заменить печку на автомобиле не простая задача, так как, чтобы до неё добраться, придётся разобрать полмашины и это займёт уйму времени. К сожалению, не все знают, как снять и заменить печку на ВАЗ-2115, и поэтому обращаются в автосервис.

Но не стоит торопиться отдавать свой автомобиль в чужие руки из-за одной только этой процедуры, так как:

  1. Работы по замене составных частей стоят около 1500–2000 р.
  2. Не факт, что сделают всё качественно.
  3. Очень часто работники автосервиса относятся к работе абы как и могут что-нибудь сломать при демонтаже панели.

Устройство печки ВАЗ-2115

На ВАЗ-2115 и ВАЗ-2114 установлены одинаковые системы отопления, по представленной ниже схеме можно наглядно увидеть её устройство.

44 — мотор-вентилятор; 45 — резистор дополнительного сопротивления; 46 — тумблер переключения скоростей.

Как провести диагностику работоспособности отопителя ВАЗ-2115

  • Включить переключателем 1 первую, после чего вторую и третью скорости.
  • При помощи рычага 2 и 4 отрегулировать желаемое направление воздушного потока, а также последний даёт возможность выбрать нужную температуру.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Распродажа новых автомобилей 2018-2019 года выпуска
Распродажа автомобилей с пробегом Трейд-ин

Кредит от 9.9%

Причины поломки могут быть разные:

  • Неисправный вентилятор — полное отсутствие работы печки.
  • Если радиатор всё-таки подаёт признаки жизни, то поломка может заключаться в выходе из строя добавочного резистора или отопитель салона не реагирует на команды переключателя.
  • Но также может протечь или прикипеть кран печки, в таком случае его необходимо в срочном порядке заменить.
  • Когда же вентилятор работает на полную мощность и температура стоит на максимуме, а двигатель прогрет, то, возможно, дело обстоит в засорении радиатора печки. Чтобы его прочистить или заменить, нужно будет его разобрать.

Меняем радиатор печки ВАЗ-2115

Производить замену нужно, когда произошла протечка радиатора отопителя или он забился. В случае если радиатор забился, его можно продуть Кёрхером, но учтите, что он может испортиться под действием высокого давления.

Как разобрать печку и снять радиатор

Для того чтобы снять радиатор, необходимо заранее слить охлаждающую жидкость и разобрать приборную панель. В случае когда охлаждающая жидкость ещё хорошая, её можно после замены вышедших из строя элементов опять залить назад.

Чтобы сэкономить время, можно не снимать панель полностью, а обойтись лишь частичным разбором.

Первый способ:

  • Первоначально вам потребуется снять консоль и бардачок. Для этого отверните крепления панели с левой стороны. После чего оттяните панель на себя и снимите радиатор, но, скорее всего, в одиночку это сделать не удастся и нужно будет обратиться к кому-нибудь за помощью, так как вдвоём работать удобнее.

Второй способ:

  • Открутите крепления панели с обеих сторон и ослабьте кронштейны, идущие от пола (там, где находится ЭБУ), а также снимите полностью бардачок. Отогните панель и при помощи помощника извлеките радиатор.

Когда вы доберётесь до радиатора отопителя, отсоедините колодку проводов от электродвигателя печки. После чего вам будет нужно отвернуть две гайки крепления с правой стороны и две гайки слева. После этого ослабьте хомуты, которые держат патрубки, и отсоедините радиатор.

Как поставить новый радиатор печки

Установка производится строго в обратном порядке. Важно также после длительного срока службы произвести параллельную замену хомутов и патрубков новыми, желательно армированными. Замена шлангов на печки ВАЗ-2115 также весьма длительная и кропотливая процедура, так как придётся менять все элементы, иначе толку от частичной замены будет мало.

Старые шланги будут со временем выходить из строя и охлаждающая жидкость может начать подтекать.

Последним шагом по сборке будет установка приборной панели и заливание охлаждающей жидкости.

Когда все действия по замене будут выполнены, запустите двигатель и проверьте, как работает отопление, хорошо ли и быстро нагревается. Если тепла долго нет, то, возможно, была не полностью удалена воздушная пробка.

Меняем кран

Протечка крана считается одной из самых неприятных проблем с отопительной системой. Если вовремя не обнаружить проблему, то может просто залить охлаждающей жидкостью салон автомобиля. Чтобы диагностировать утечку, достаточно иметь при себе фонарик и визуально осмотреть состояние крана. Но также причиной утечки могут стать трещины на патрубках или радиаторе.

Процедура замены крана

Производить замену лучше на специальной ремонтной яме:

  1. Слейте охлаждающую жидкость.
  2. Доберитесь до патрубков, которые соединяют двигатель и кран отопителя. Ослабьте хомуты патрубков и произведите зачистку резьбы 2 шпилек, которыми закрепляется кран. Для этого вам понадобится щётка по металлу и WD-40.
  3. Отсоедините поочерёдно все патрубки. При этом может подтекать охлаждающая жидкость.
  4. После чего в салоне нужно будет убрать боковую накладку торпеды и, если есть необходимость, заменить патрубки.
  5. Затем вам придётся вернуться под машину и при помощи торцевого на «10» открутить гайки крепления крана.
  6. Вернитесь опять в салон и потяните на себя кран, затем снимите пружинный фиксатор и отсоедините кран от троса управления.
  7. Затем, когда кран откручен, можно его поменять на новый. Затем собирать всё назад следует в обратном порядке.

После ремонта и доработок проблем с печкой быть не должно. Главное — это вовремя заметить начинающиеся неполадки с отопительной системой, чтобы успеть их предотвратить.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

remam.ru

Замена радиатора печки ВАЗ-2115 без снятия панели

Температура в салоне ВАЗ-2115 поддерживается при помощи встроенной печки. Автомобиль обладает системой управления автоматического типа, которая регулирует нагрев воздуха с малой погрешностью. Прогрев воздуха осуществляется при помощи радиатора. После того как он проходит через дефлекторы, тепло распределяется внутри машины.

Чтобы замена радиатора печки ВАЗ-2115 была осуществлена без различных проблем, рекомендуем вам внимательно изучить эту статью.

Подготовительные работы

Сейчас мы рассмотрим, как осуществить замену детали без необходимости снятия торпеды.

Первым делом отключается минусовая клемма АКБ и сливается охлаждающая жидкость.

Чтобы все слить без потерь сделайте следующее:

  1. Открутите сливную пробку на блоке цилиндров головкой на 13. Месторасположение болта находится немного ниже под блоком зажигания. Бывают случаи, когда зажигание лучше снять, чтобы получить доступ в нужное место.
  2. Чтобы собрать охлаждающую жидкость, под автомобиль поставьте любую емкость и выкручивайте пробку.
  3. Снимите пробку с расширительного бачка – это нужно, чтобы убрать вакуум, который не даст тосолу выйти из системы.

Читайте также: Замена помпы на ВАЗ-2115

Процесс замены радиатора печки

После того как подготовительные работы были завершены, можно приступать непосредственно к замене радиатора печки:

  1. Снимите кожух с рулевого вала и отключите кнопку аварийной сигнализации.
  2. Следующим шагом выщелкивает под рулевые переключатели. Снимите с них разъемы и уберите в сторону.
  3. Найдите черный и серый провод, отсоедините их от основы токосъемных колец звукового сигнала. Важно запомнить, где какой был проводник. Иначе впоследствии сигнал будет срабатывать от поворота руля. Не перепутайте провода.
  4. Выкрутите винты и демонтируйте боковые экраны консоли.
  5. Откройте крышку диагностического разъема путем выкрутки крепежных винтов. Далее нужно снять разъем со щитка панели приборов.
  6. Следующим шагом снимается разъем с лампы подсветки пепельницы и прикуривателя.
  7. На блоке управления отопителя снимите рычаг переключателя скоростей и ручки управления заслонками.
  8. Далее снимите магнитолу, раскрепите ее и вытяните салазки. Отсоедините разъемы от кнопок и блока БСК. Демонтируйте щиток панели приборов.
  9. Открутите винты крепления центрального кронштейна при помощи ключа на 8 и вытяните его. Предварительно отсоедините разъем блока управления двигателя.
  10. Раскрепите блок отопителя и спустите его вниз настолько, насколько это позволят сделать управляющие тросы.
  11. Возьмите маркер и пометьте положение, в котором располагается рулевая колонка. Это нужно для того, чтобы во время сборки все поставить на свои места.
  12. Зубилом открутите два срезных болта против часовой стрелки. Во время сборки ставьте новые, можно несрезного типа. Открутите две гайки ключом на 13 и опустите колонку на сиденье.
  13. Снимите накладки передних стоек.
  14. На этом шаге нужно послабить хомуты и демонтировать трубки из радиатора печки. Подложите какой-нибудь хорошо впитывающий жидкость материал. Из радиатора может выйти остаток тосола.  Теперь открутите 5 винтов крепления торпеды (два в области передних стоек, два сразу под ними и один справа от регулятора подсветки приборов).
  15. Теперь можно менять радиатор.

Для замены радиатора нужно немного отодвинуть панель приборов в сторону. Открутите три самореза, которые удерживают радиатор на корпусе отопителя. Выкрутите трос управления заслонкой. На этом этапе уже можно вытянуть радиатор из отопителя.

Читайте также: Замена амортизаторов на ВАЗ-2115

Если нужно очистите внутренности, где располагалась демонтированная деталь. Далее установите новый радиатор и произведите сборку в обратной последовательности.

Особенности обратной сборки

Во время обратной сборки автомобиля после замены радиатора отопителя обратите внимание на следующие нюансы:

  1. Обратите внимание на уплотнитель в области лобового стекла – он должен быть на своем месте.
  2. Корпус центрального сопла должен быть на собственном месте без отклонений.
  3. Проводку располагайте в тех же проемах, где она была до разборки, чтобы не делать лишнюю работу по несколько раз.

Как только сборка завершена, закрутите сливную пробку и залейте новый тосол. Можно использовать и старый, но лучше воспользоваться уже новым расходником. После завершения всех этих работ заведите машину, пока не начнет свою работу вентилятор радиатора.

После этого проверьте все соединения на предмет подтеков. Удостоверьтесь в том, что отопитель и заслонки работают так, как нужно.

Завершающим шагом идет проверка на правильную работу электрооборудования приборной панели.

Читайте также: Замена сайлентблоков передней подвески и задней балки ВАЗ-2115

Итог

Если после замены радиатора печки на ВАЗ-2115 все работает, как и прежде, можно считать, что все работы вы выполнили правильно.

В итоге замена радиатора – это дело кропотливое, и если вы чувствуете, что не справитесь, лучше обратиться к специалисту, который сделает все процедуры намного быстрее. Это сэкономит вам и время и нервы.

ladaautos.ru

Замена радиатора печки ВАЗ-2115

Введение

С приходом холодов автомобиль требует больше внимания и заботы, вместе с растущим объёмом потребляемого топлива необходимо подолгу прогревать транспортное средство. Из-за холодов и повышенного влияния на компоненты машины в разы увеличивается износ деталей. Сильнее остальных составляющих страдают именно те приспособления, которые принимают в прогревании авто непосредственное участие. Ввиду вышеуказанного обстоятельства автомобиль может быстрее выйти из строя.  Огромная нагрузка в зимний период приходится непосредственно на радиатор печки. В нижеприведённом материале рассмотрим простой и быстрый способ, посредством которого производится замена радиатора отопителя ВАЗ-2115.

Процесс снятия радиатора ВАЗ-2115 чуть-чуть отличается от типового процесса

Снятие радиатора отопителя ВАЗ-2115 немногим отличается от типового процесса на остальных машинах этого модельного ряда. Несмотря на то что многие, даже бывалые, владельцы отечественных транспортных средств уверены в том, что практически все автомобили ВАЗ комплектуются исключительно одинаковыми радиаторами, то их замена и снятие будут также идентичными, практика доказывает совершенно обратное. На самом деле, ремонт и замена радиатора отопителя ВАЗ-2115 может производиться несколькими методами. Главное отличие, которое разнит способы, заключается в необходимости снимать панель или в возможности сделать процесс максимально быстрым без снятия остальных комплектующих. Стоит отметить, что произвести ремонт радиатора печки можно без слива тосола или антифриза, предварительно приобретя специальные заглушки. Правда, квалифицированные специалисты рекомендуют всё же слить охлаждающую жидкость, чтобы впоследствии не жалеть о совершении непоправимых проблем.

Принцип замены радиатора отопителя ВАЗ-2115

В первую очередь радиатор отопителя необходимо освободить от наполняющей его охлаждающей жидкости. Для этого нужно вкрутить шланг в силовой агрегат, воспользовавшись заглушкой. Открытие крышки расширительного бачка помогает избавить приспособление от вакуума.

Сначала радиатор надо освободить от охлаждающей жидкости

Ремонт отопителя на ВАЗ подразумевает под собой необходимость произвести демонтаж вещевого отделения и всех боковых панелей. Упростить процесс может откручивание крепёжных винтов. Стоит отметить, что наряду со всеми перечисленными элементами необходимо убрать те детали, на которых крепится пол и панель. Все крепёжные части расположены с двух сторон.

Отопление на ВАЗ-2115 произвести непросто, так как производящий ремонт автомобилист должен иметь хотя бы минимальные технические познания. Следующий шаг заключается в снятии тросиков, демонтаже винтов крепления. Крышка снимаемого приспособления (радиатора) будет убрана только после того, как мастер снимет со стороны водителя пару небольших винтов.

Прежде чем снимать отопительный агрегат, Откручивание винта, расположенного в верхнем углу панели, который находится ближе к правой стороне, может потребовать больше времени. Дело в том, что этот элемент конструкции спрятан за заглушкой.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Распродажа новых автомобилей 2018-2019 года выпуска
Распродажа автомобилей с пробегом Трейд-ин
Кредит от 9.9%

Чтобы произвести ремонт отопления на ВАЗ-2115 нужны хотя бы минимальные технические познания

После этого нужно открутить все саморезы, которые находятся рядом с пассажирской дверью. Затем следует потянуть немного панель на себя, при правильном движении мастера снимаемый элемент конструкции должен «отойти» без особых усилий. Не стоит тянуть панель на себя, если есть ощущение, что она удерживается каким-либо крепёжным элементом, целесообразно всё вновь проверить, чтобы не сломать хрупкую деталь.

Чтобы аккуратно поменять радиатор печки, следует снять его хомуты, быстро подставив под них любую ёмкость, которая позволит собрать вытекающую жидкость. После того как всё содержимое окажется в ведре, можно будет приступить непосредственно к демонтажу самого радиатора.

Устанавливать новое приспособление, естественно, необходимо в обратном ранее описанному порядке. После инсталляции нового приспособления замену изношенного элемента можно считать успешно завершённой. Проверять функциональность нового приспособления необходимо утром, остывшая на морозе машина сможет дать более чёткое представление относительно возможностей установленного накануне агрегата.

Заключение

Переподключить радиатор печки на ВАЗ-2115 или произвести его капитальный ремонт не сложно, автомобилисту достаточно соблюдать вышеприведённую инструкцию, аккуратно снимать детали и также внимательно устанавливать их обратно. После проведения несложных манипуляций отечественное авто со сломанным или неисправным радиатором будет новь активно функционировать.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

remam.ru

Как заменить радиатор отопителя на ВАЗ-2115

ВАЗ-2115







Замена радиатора отопителя на ВАЗ-2115

Для того чтобы заменить радиатор отопителя на ВАЗ-2115 с «евроторпедой», необходимо ее снять. Но возможен вариант замены радиатора отопителя без полного снятия панели приборов.

Итак, приступаем.

Отключаем минусовую клемму от аккумулятора. Сливаем охлаждающую жидкость. Для этого откручиваем сливную пробку на блоке цилиндров с помощью головки на «13».Пробка находится чуть ниже модуля зажигания. Иногда, в зависимости от конструкции модуля зажигания, его необходимо снять, т.к. он перекрывает доступ к пробке.

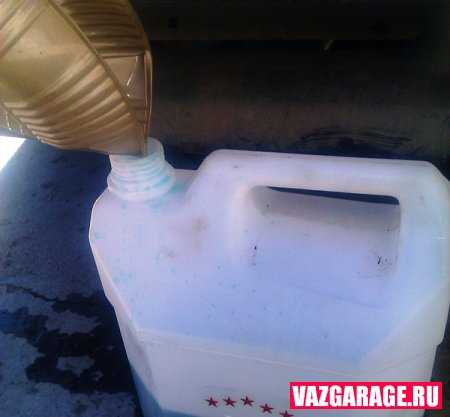

Чтобы потери охлаждающей жидкости свести к минимуму, под  двигатель ставим емкость для сбора жидкости и выкручиваем пробку. Также снимаем пробку с расширительного бачка, иначе в нем образуется разряжение, которое будет удерживать охлаждающую жидкость.



Для дальнейшей работы потребуются следующие инструменты:

Отвертки – крестовая и с плоским жалом

Набор головок, а точнее головки на «8» и «13»

Ключик на «8»

Зубило и молоток

Подготовили инструмент – приступаем к работе



1.Снимаем облицовочный кожух рулевого вала, отключаем кнопку «аварийки».

Выщелкиваем подрулевые переключатели  и, сняв с них разъемы, убираем в сторону.

Отключаем серый и черный провода от основы токосъемных колец  звукового сигнала, предварительно  запомнив, где какой, иначе сигнал может срабатывать от поворота руля.

2.Выкручиваем винты и снимаем боковые экраны консоли.

3 .Открываем крышку, которая закрывает диагностический разъем и, выкрутив 2 винта, снимаем разъем со щитка панели приборов. Снимаем разъем  с прикуривателя и лампы подсветки пепельницы.

С блока управления отопителем снимаем ручку переключателя скоростей и ручки рычагов управления заслонками.

Снимаем магнитолу, раскрепляем и вытаскиваем «салазки» магнитолы (они будут мешать при снятии щитка панели приборов).

Выкрутив 7 винтов (один находится под декоративной заглушкой справа от блока кнопок), отсоединив разъемы от кнопок и блока БСК, снимаем щиток панели приборов.

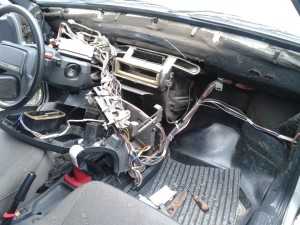

Снимаем комбинацию приборов.

Откручиваем болты крепления центрального кронштейна  (верхние, к сожалению, на фото не видны) вот там то и пригодится ключик на «8». Вытаскиваем  кронштейн и, отсоединив разъем блока управления двигателем, убираем.

Раскрепляем блок управления отопителем и опускаем его вниз, насколько позволят троса управления заслонками.























Отмечаем с помощью маркера  положение, в котором находится рулевая колонка, чтобы при сборке поставить ее на то же место. С помощью зубила откручиваем 2 срезных болта, не срубаем, а именно откручиваем, ударами проворачиваем их против часовой стрелки. При сборке нужно поставить новые (в крайнем случае, можно поставить обычные, не срезные), но лучше поставить  те, какие предусмотрены конструкцией. Откручиваем 2 гайки на «13» и опускаем колонку на сидение.





























Снимаем накладки передних стоек.

Ослабляем хомуты и снимаем патрубки с радиатора отопителя.  Необходимо  либо что-то подставить, либо подложить  хорошо впитывающий жидкость материал, так как  в радиаторе остается немного охлаждающей жидкости.

Далее откручиваем 5 винтов, которые  держат «Торпедо».  Два — в районе передних стоек, два – под ними снизу панели и один в нише рулевой колонки, справа от регулятора подсветки приборов.

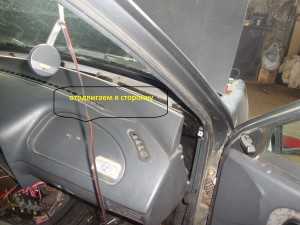

Все, можно приступать к замене радиатора. Для  этого правую сторону панели приборов отводим в сторону. Откручиваем 3 самореза, крепящие радиатор к корпусу отопителя. Еще один держит трос управления заслонкой, его также выкручиваем, освобождаем трос. Вытаскиваем радиатор из корпуса отопителя.

При необходимости  очищаем внутреннюю часть отопителя  через открывшееся отверстие (обычно пух и сухие листья).

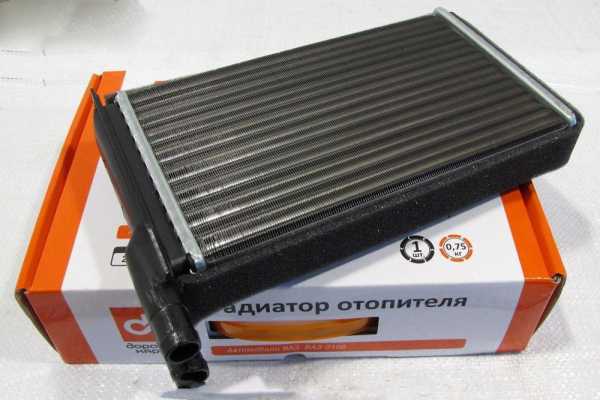

Ставим новый радиатор и собираем в обратной последовательности.

Нюансы сборки.

При сборке следите за тем, чтобы уплотнитель панели приборов со стороны лобового стекла находился на своем месте. Промежуточный корпус центрального сопла стоял там, где ему положено без перекосов. Проводка  должна проходить через те же проемы, что и до разборки, иначе придется начинать сборку с начала.

После сборки закручиваем сливную пробку.  Заливаем охлаждающую жидкость, новую или старую, предварительно пропустив ее через  мелкозернистое сито. Для очистки очень хорошо использовать  воронку для фильтрации краски (продается там же, где автокраски).

Прогреваем машину до срабатывания вентилятора радиатора. Проверяем соединения на наличие протечек. Проверяем работу отопителя, заслонок. Проверяем работу электрооборудования панели приборов.

На этом замена радиатора отопителя завершена



Также на эту тему вы можете почитать:

liputrik.ru

Замена радиатора печки ВАЗ 2115 — пошаговая инструкция

Стали слышать в своей печке непривычное журчание, а на правом коврике сбоку тем временем появился масляной подтек? Пора обратить внимание на печку, так как, скорее всего, пришел в негодность кран или радиатор отопителя. Замена и того, и другого не представляет собой ничего сложно, только вот добраться до радиатора, куда сложнее, чем до крана, поэтому именно о замене радиатора печки ВАЗ 2115 и пойдет речь далее.

Устройство системы отопления ВАЗ 2115 (фото).

Пошаговая инструкция по замене радиатора печки (отопителя) ВАЗ 2115 своими руками.

  1. Отключите от АКБ минусовую клемму. Открутив пробку расширительного бачка, слейте в заранее подготовленную емкость антифриз с основного радиатора. Затем слейте в другую емкость охлаждающую жидкость из блока цилиндров, для этого в нем тоже следует открутить соответствующую пробку. Быстрее всего это делать головкой на «13». Находится та пробка рядом с модулем зажигания, поэтому, если он вам мешает, модуль предварительно лучше снять.
  2. Снимите кожух рулевого вала, отключите «аварийку». Демонтируйте боковые экраны консоли, предварительно выкрутив соответствующие крепежные болты, затем бардачок со всеми внутренностями (всего 3 части).
  3. Откройте крышку, которая закрывает диагностический разъем, выкрутите 2 винта и снимите данный разъем со щитка панели приборов. Следом за ним снимите разъемы с прикуривателя и подсветки прикуривателя. Выкрутив крепежные болты, снимите блок регуляторов печки. Извлеките магнитолу.
  4. Выкрутите 7 винтов, удерживающих щиток панели приборов (один находится справа от блока кнопок под декоративной заглушкой). Вот здесь отмечено, где и в каком количестве следует их искать.
  5. Ключом на «8» или пассатижами выкрутите болты крепления центрального кронштейна. Отведя кронштейн в сторону и отсоединив разъем блока управления двигателем ЭБУ, убираем кронштейн и немного отводим в сторону торпеду, чтобы потом не возиться с ее обратной установки полностью панель лучше не снимать. Удобнее – обратиться за помощью к другу или зафиксировать ее с помощью ромбовидного домкрата, обычного деревянного бруска или любого другого предмета, находящегося под рукой.

  1. Когда доступ к радиатору печки будет открыт, ослабьте хомуты крепления патрубков, ведущих к радиатору, но не отсоединяйте их. Сначала тщательно застелите пол, дабы остатки антифриза не испортили ковролин. По той же причине не лишним будет поставить на него тазик или другую емкость.
  1. Когда все патрубки будут сняты, а жидкость слита, останется только произвести замену радиатора печки ВАЗ 2115. Открутите 3 самореза, извлеките радиатор из корпуса печки и замените его новым.

Важно!

  • Одному вынуть радиатор будет довольно проблематично, поэтому лучше заручиться помощью друга.
  • Место, где был установлен радиатор, перед установкой туда новой детали рекомендуется тщательно вычистить, а на саму деталь для более эффективной работы приклеить полоску поролона толщиной 1,5 мм.
  1. Верните все снятые детали на свои места в обратной последовательности и залейте охлаждающую жидкость в систему.

Видео.

portalvaz.ru

Замена радиатора отопителя ВАЗ 2115

Зима приближается с каждым днем, ночи все прохладнее, а прогревать авто по утрам приходится все дольше — типичные для осени «симптомы». Кроме того, осень — это пора подготовки автомобиля к зимним «испытаниям», время, когда все автомобилисты переобуваются в зимнее, заливают незамерзайку и проверяют работу печки.

Сегодня я постараюсь подробно рассказать о том, как заменить радиатор отопителя салона ВАЗ 2115 своими руками. Причиной замены стали постоянные подтеки.

Водная часть

Самостоятельная замена радиатора печки ВАЗ 2115, несмотря на идентичность моделей, у каждого происходит по разному. Есть несколько способов как заменить радиатор печки своими руками, сегодня я поделюсь своим опытом, возможно и он кому-то пригодится.

Некоторые автомобилисты, для того чтобы поменять радиатор печки полностью снимают панель (это, кстати, считается самым сложным и самым правильным способом), кто-то умудряется вообще не снимать ничего, у меня получилось что-то промежуточное, то есть я разобрал частично. Кроме того, есть способы позволяющие не сливать охлаждающую жидкость (ОЖ), используя специальные заглушки для патрубков, но я для себя решил, что лучше лишний раз принять душ, нежели «загадить» ОЖ весь салон.

Замена радиатора печки ВАЗ 2115 своими руками

1. Первым делом слейте ОЖ. Для этого используйте шланг, вкрутите его в вместо заглушки в двигатель, открутите заливную крышку расширительного бачка для того чтобы устранить вакуум и позволить жидкости вытечь.

2. Далее открутите необходимые крепежные винты и демонтируйте бардачок и боковые панели.

3. Не забудьте открутить два крепежных винта с обеих сторон, которыми панель крепится к полу.

4. Теперь можно открутить винты крепления тросиков с обеих сторон, со стороны водителя винты также удерживают крышку радиатора, всех вместе — 3 шт. Работа усложнена тем, что их очень не удобно откручивать.

5. После того как все открутили, проверьте все еще раз, чтобы не осталось прикрученных мест, не забудьте также о двух саморезах, которые расположены возле пассажирской двери, а также о винтике закрытом заглушкой, в верхнем углу на панели с правой стороны.

6. Аккуратно потяните панель на себя, если чувствуете, что идет трудно, или что-то держит — опять внимательно проверьте где, что мешает. Снимите на всякий случай пластмассовые наконечники с регулировок печки и заслонки.

7. Подложите что-нибудь в образовавшуюся щель, я ничего не обнаружил под рукой, поэтому впихнул бутылку.

8. Открутите от радиатора два хомута, предварительно подставив какую-нибудь посуду, чтобы не испачкать салон автомобиля тосолом. Емкость найдите побольше, чтобы не пошло через верх. После того как все слито, тосол можно процедить через фильтр и использовать повторно.

9. После сливания тосола, и снятия хомутов, радиатор печки должен выйти, слегка задевая нижнюю часть панели.

10. Для того чтобы извлечь радиатор печки возможно понадобится помощник, который поможет приподнимать, а вам в это время придется приложить немало усилий, для того чтобы извлечь радиатор.

11. Теперь собственно сама замена радиатора печки ВАЗ 2115, берете новый радиатор и устанавливаете все в обратном порядке.

Возможно Вас заинтересует статья про замена термостата на ВАЗ 2115 своими руками.

vazgarage.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
