Где находятся предохранители на Лада Калина: фото, видео, схема
Как известно, предохранители защищают электроприборы от короткого замыкания. Но, не все автолюбители знают, где находится панель предохранителей у Лады Калины. Это обязательно нужно знать, поскольку первое, где ищутся неисправности именно это место.
Где находится панель предохранителей

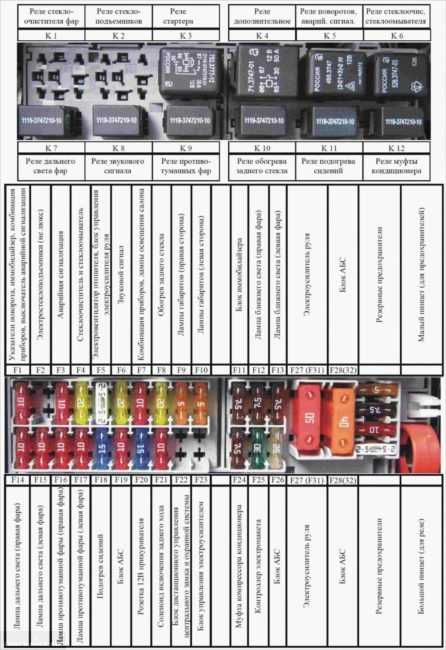

Расшифровка монтажного блока предохранителей на Калине
У Лады Калины две панели предохранителей, которые расположены в разных местах. Обе находятся в салоне автомобиля, поэтому под капот не нужно лезть, чтобы заменить сгоревший элемент.
Основной блок предохранителей
Первая панель находится под ручками управления включения светом, слева от рулевого колеса. Но как до него добраться, чтобы ничего не сломать:
- Слева тянем на себя панель управления светом.

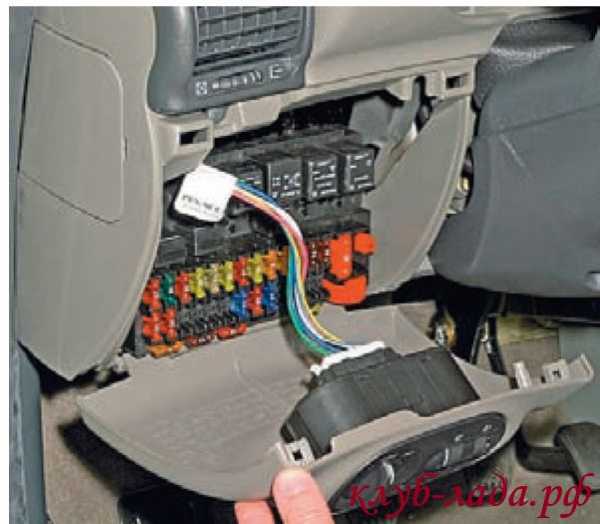

Отщелкиваем панель управления светом, чтобы добраться к предохранителям
- Открыв крышку, увидим основной монтажный блок.
Панель предохранителей расположенная под регулятором света
Вспомогательный блок
Вспомогательный блок управления предохранителей находится в центральной консоли возле прикуривателя. Как его открыть:
- Поддев, аккуратно отверткой крышку на консоли прижимаем ее в заднюю сторону.
Дополнительный монтажный блок расположен на центральной консоле
- Теперь демонтируем крышку, где видно монтажный блок предохранителей двигателя.
Вид блок управления предохранителями двигателя Калина
Схемы панели предохранителей на Лада Калина
Рассмотрим, основные схемы блоков управления предохранителей и их подключения.
Схема подключения монтажного блока предохранителей Калина
Схема предохранителей и их подключения в Калине
Выводы
Найти блок предохранителей на Ладе Калине достаточно легко. Конструкторы побеспокоились, чтобы доступ к нему был максимально хороший для пользователя автомобиля, поэтому замена элементов не займет много времени и сил, что становится идеальным вариантом для устранения неисправностей в пути.
carfrance.ru
Блок предохранителей Калины
 |
Проблемы с электрикой Калины встречаются также как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле. |
Монтажный блок Калины
Монтажный блок реле и предохранителей располагается слева от рулевой колонки на панели приборов.
Перед заменой реле или предохранителей обязательно отсоедините минусовую клемму аккумулятора.
| Предохранители монтажного блока | |
|---|---|
| Обозначение предохранителя (номинальный ток. А) | Защищаемые элементы |
| F1(10) | Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов |
| F2 (30) | Цепи электростеклоподъемников |
| F3 (10) | Цепи аварийной сигнализации |
| F4 (20) | Очиститель ветрового стекла, цепь выключателя обогрева заднего стекла |
| F5 (25) | Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стекла |
| F6 (20) | Звуковой сигнал |
| F7 (10) | Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салона |
| F8 (20) | Элемент обогрева заднего стекла |
| F9 (5) | Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящика |
| F10 (5) | Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знака |
| F11 (7,5) | Цепи ламп противотуманного света в задних фонарях |
| F12 (7,5) | Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фары |
| F13 (7,5) | Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фары |
| F14 (10) | Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборов |
| F15 (10) | Лампа дальнего света (левая блок-фара) |
| F16, 17 (10) | Лампы противотуманных фар (опция) |
| F18 (15) | Элементы подогрева сидений (опция) |
| F19 (10) | Электрические цепи АБС (опция) |
| F20 (15) | Нагревательный элемент прикуривателя |
| F21(10) | Цепь блокировки заднего хода коробки передач |
| F22 (15) | Блок управления охранной сигнализацией |
| F23 | Резерв |
| F24 | Резерв |
| F25 | Резерв |
| F26 (25) | Электрические цепи АБС (опция) |
| F27 (5) | Запасной |
| F28 (7,5) | Запасной |
| F29 (10) | Запасной |
| F30 (20) | Запасной |
| F31(50) | Электроусилитель руля |
| Реле монтажного блока | ||
|---|---|---|
| Обозначение | Наименование | Запитываемые потребители |
| К1 (опция) | Реле омывателя блок-фар | Элетродвигатель омывателя блок-фар |
| К2 | Реле стеклоподъемников | |
| КЗ | Реле стартера | Тяговое реле стартера |
| К4 | Дополнительное реле | Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стекла |
| К5 | Реле-прерыватель указателей поворота и аварийной сигнализации | Лампы указателей поворота и аварийной сигнализации |
| К6 | Реле очистителя ветрового стекла | Электродвигатель очистителя ветрового стекла |
| К7 | Реле дальнего света блок-фар | Лампы дальнего света блок-фар |
| К8 | Реле звукового сигнала | Звуковой сигнал |
| К9 (опция) | Реле противотуманных фар | Лампы противотуманных фар |
| К10 | Реле обогрева заднего стекла | Элемент обогрева заднего стекла |
| К11 (опция) | Реле подогрева сидений | Элементы подогрева сидений |
| К12 (резерв) | — | — |
Основной блок предохранителей Лада Калина
Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.
Предохранители и диагностический разъем системы управления двигателем:
- диагностический разъем;
- предохранитель силовой цепи главного реле;
- предохранитель силовой цепи реле электробензонасоса;
- предохранитель цепи постоянного питания контроллера
Дополнительный монтажный блок Лада Калина
Блок реле системы управления расположен под консолью панели приборов, рядом с контроллером. Чтобы его достать следует снять правую накладку консоли панели приборов (возле левой ноги пассажира), а затем:- Отвернуть гайку крепления блока реле, используя торцевой ключ.
- Потянуть за планку.
- Вывести блок реле системы из под консоли.
Блок реле системы управления:
- реле электровентилятора системы охлаждения;
- реле электробензонасоса;
- предохранитель (50 А) электровентилятора системы охлаждения;
- главное реле
| Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока. Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару. |
Ключевые слова:
Похожие материалы
xn—-8sbabr6ahc3e.xn--p1ai
| № | Сила тока | Защищаемые цепи |
|---|---|---|
| F1 | 15A | Реле электровентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой) |
| Реле электровентилятора радиатора максимальной скорости К4 | ||
| Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой) | ||
| Контроллер системы управления двигателем | ||
| Форсунки цилиндров | ||
| Катушки зажигания (для 16-клап. ДВС) | ||
| F2 | 7.5A | Клапан заслонки впускной трубы (для 16-клап. ДВС 21127) |
| Клапан продува адсорбера | ||
| Датчики кислорода | ||
| Датчик фаз (для 16-клап. ДВС) | ||
| Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126) | ||
| Селектор АМТ (в исполнении с контроллером АМТ) | ||
| Блок управления системой контроля давления в шинах (кл. 30) (для а/м ЕВРО-6) | ||
| F3 | 5A | Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости |
| F4 | 15A | Контроллер управления системой надувных подушек безопасности |
| F5 | 7.5A | Реле стартера К2 / Контроллер автоматической коробки передач |
| Разгрузочное реле выключателя зажигания К1 | ||
| Реле обогрева заднего стекла К6 | ||
| Реле обогрева сидений К13 (в вариантном исполнении) | ||
| Реле обогрева ветрового стекла К14 (в вариантном исполнении) | ||
| Реле топливного насоса К12 | ||
| Контроллер системы управления двигателем | ||
| Аудиосистема | ||
| Контроллер электроусилителя рулевого управления | ||
| Переключатель стеклоочистителя | ||
| Центральный блок кузовной электроники (в вариантном исполнении) | ||
| Терминальный блок «ЭРА-ГЛОНАСС» | ||
| Выключатель педали сцепления (для механической коробки передач) | ||
| Выключатель педали тормоза | ||
| Комбинация приборов | ||
| Блок управления системой блокировки дверей (в вариантном исполнении) | ||
| Выключатель блокировки двери водителя | ||
| Выключатель кондиционера (в вариантном исполнении) | ||
| Датчик скорости автоматической коробки передач (в вариантном исполнении) | ||
| Переключатель режимов автоматической коробки передач (в вариантном исполнении) | ||
| Контроллер АМТ (в вариантном исполнении) | ||
| Блок управления системой контроля давления в шинах (для а/м ЕВРО-6) | ||
| F6 | 7.5A | Свет заднего хода |
| Указатели поворота | ||
| Блок управления системой парковки (в вариантном исполнении) | ||
| F7 | 10A | Дальний свет правого борта |
| F8 | 10A | Дальний свет левого борта |
| F9 | 5A | Габаритные огни правого борта |
| F10 | 5A | Габаритные огни левого борта |
| Фонари освещения номерного знака | ||
| Плафон освещения багажника | ||
| Подсветка приборов и клавиш | ||
| F11 | 5A | Задние противотуманные огни |
| F12 | 10A | Ближний свет правого борта |
| F13 | 10A | Ближний свет левого борта |
| Регулятор электрокорректора фар (в вариантном исполнении) | ||
| F14 | 20A | Центральный блок кузовной электроники: |
| (Очиститель ветрового стекла) (в вариантном исполнении) | ||
| Омыватель ветрового стекла | ||
| Очиститель ветрового стекла | ||
| Подрулевой переключатель стеклоочистителей | ||
| F15 | 10A | Очиститель заднего стекла |
| Омыватель заднего стекла | ||
| F16 | РЕЗЕРВ | |
| F17 | РЕЗЕРВ | |
| F18 | РЕЗЕРВ | |
| F19 | РЕЗЕРВ | |
| F20 | РЕЗЕРВ | |
| F21 | 15A | Электродвигатель топливного насоса |
| F22 | 7.5A | Выключатель сигнала торможения |
| Сигналы торможения | ||
| Дополнительный сигнал торможения | ||
| Контроллер антиблокировочной системы тормозов/ Контроллер системы курсовой устойчивости | ||
| Контроллер АМТ (в вариантном исполнении) | ||
| F23 | 5A | Комбинация приборов |
| Диагностический разъем | ||
| F24 | 10A | Реле звукового сигнала К8 |
| Звуковой сигнал | ||
| F25 | 15A | Патрон для подключения дополнительных потребителей в салоне |
| F26 | 5A | Терминальный блок «ЭРА-ГЛОНАСС» |
| F27 | 10A | Противотуманная фара правого борта (в вариантном исполнении) |
| F28 | 10A | Противотуманная фара левого борта (в вариантном исполнении) |
| F29 | 15A | Обогрев передних сидений (в вариантном исполнении) |
| F30 | 10A | Аудиосистема |
| F31 | 10A | Центральный блок кузовной электроники: (Указатели поворотов; Питание блока кузовной электроники) (в вариантном исполнении) |
| F32 | 30A | Центральный блок кузовной электроники: (Электростеклоподъемники; Замки дверей и багажника; Датчик дождя; Плафон освещения вещевого ящика; Плафон освещения багажника; Блок освещения салона; Дневные ходовые огни) (в вариантном исполнении) |
| F33 | 5A | Модуль двери водителя |
| F34 | 7.5A | Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | ||
| F35 | 15A | Контроллер автоматической коробки передач (в вариантном исполнении) |
| Привод управления автоматической коробкой передач (в вариантном исполнении) | ||
| F36 | 15A | Аварийная сигнализация |
| F37 | 15A | Выключатель привода замка багажника |
| Блок управления системой блокировки дверей | ||
| 5A | Выключатель привода замка багажника | |
| F38 | 10A | Дневные ходовые огни |
| F39 | 15A | Патрон для подключения дополнительных потребителей в багажнике |
| F40 | 10A | К разъему светотехники прицепа |
| F41 | 50A | Обогрев ветрового стекла (в вариантном исполнении) |
| F42 | 30A | Обогрев наружных зеркал (в вариантном исполнении) |
| Обогрев заднего стекла | ||
| F43 | 50A | Контроллер АМТ (в вариантном исполнении) |
| F44 | 30A | Электровентилятор отопителя |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | ||
| F45 | 30A | Электростеклоподъемники передних дверей |
| F46 | РЕЗЕРВ |
xn--80aal0a.xn--80asehdb
| Номер | Номинальный ток, A | Назначение предохранителя |
| Блок предохранителей расположенных под панелью управления | ||
 | ||
| F1 | 10 | Выключатель аварийной сигнализации Выключатель света заднего хода Иммобилизатор Комбинация приборов Переключатель наружного освещения |
| F2 | 30 | Электростеклоподъемники передних дверей — контакты реле |
| F3 | 10 | Выключатель аварийной сигнализации |
| F4 | 20 | Блок управления электропакетом Выключатель обогрева заднего стекла Очиститель ветрового стекла — реле Очиститель и омыватели ветрового стекла — переключатель, электродвигатель очистителя |
| F5 | 25 | Отопитель — переключатель электродвигателя (обороты) Усилитель руля — блок управления Очистители и омыватели заднего стекла — переключатель |
| F6 | 20 | Звуковой сигнал — реле |
| F7 | 10 | Комбинация приборов Стоп-сигнал — выключатель Освещение салона — блок |
| F8 | 20 | Реле включения обогрева заднего стекла (контакты) |
| F9 | 5 | Габаритные огни — правый борт Освещение вещевого ящика |
| F10 | 5 | Габаритные огни — левый борт Включение наружного освещения — сигнализация Освещение номерного знака |
| F11 | 7,5 | Задние противотуманные фонари |
| F12 | 7,5 | Ближний свет — правая фара Корректор — правая фара |
| F13 | 7,5 | Ближний свет — левая фара Корректор — левая фара |
| F14 | 10 | Дальний свет — правая фара Сигнализатор включения света фар в комбинации приборов |
| F15 | 10 | Дольний свет — левая фара |
| F16 | — | |
| F17 | — | |
| F18 | — | |
| F19 | — | |
| F20 | 15 | Прикуриватель |
| F21 | 10 | Блокировка заднего хода |
| F22 | 15 | Блок управления электропакетом |
| F23 | — | |
| F24 | — | |
| F25 | — | |
| F26 | — | |
| F31 | 50 | Блок управления электромеханическим усилителем руля |
| F32 | — | |
www.avtocar.su
Замена предохранителей Лада Калина
Сохранность предохранителей играет ключевую роль в правильной работе электроприборов транспортного средства. Нередко, при возникновении неисправностей потребителей питания, автолюбители ищут причину неправильной работы в приборе, забывая о роли предохранителей в системе ТС. В большинстве случаев, причиной некорректной работы электронных устройств автомобиля являются повреждённые или перегоревшие элементы, которые содержит в себе блок. Поэтому при возникновении неисправности в бортовой сети транспортного средства, необходимо своевременно диагностировать блок безопасности проводки. Размещение блока предохранителей на современных автомобилях различается, в зависимости от модели транспортного средства и завода-изготовителя. В настоящей статье мы рассмотрим расположение блока предохранителей в современном отечественном автомобиле Лада Калина.
Нередко, владельцы отечественного автомобиля Лада Калина сталкиваются с проблемами электропитания. Для того чтобы успешно определить причину неисправности, необходимо начать диагностику бортовой сети с проверки состояния элементов безопасности сети и реле.
В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.
Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто.
Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.
Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).
При возникновении неисправности в работе одного из указанных приборов, необходимо найти соответствующий элемент безопасности и произвести его замену по необходимости. Для этого, необходимо подробно разобраться со схемой блока, предоставленной в комплектующей инструкции завода изготовителя.
В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители – главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.
Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.
Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.
Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.
Удачной замены предохранителей!
carmend.ru
Расположение и схема предохранителей на Лада Калина
Когда на Калине появляются проблемы с электрикой (например, перестал работать стеклоочиститель, прикуриватель и т.д.), первое, что нужно проверить — это блок предохранителей.
Блок с предохранителями на Ладе Калине располагается под приборной панелью. Чтобы добраться до блока, нужно слегка поддеть панель и снять ее.
Для замены реле и предохранителей в блоке удобно пользоваться специальными пинцетами.
Обозначения предохранителей и реле на Калине:
- F28 — запасной предохранитель
- F27 — предохранитель электроусилителя
- F26 — запасной предохранитель
- F25 — запасной предохранитель
- F24 — запасной предохранитель
- F23 — предохранитель электроусилителя
- F22 — предохранитель «охранки»
- F21 — задний ход
- F20 — предохранитель прикуривателя
- F19 — предохранитель блока АБС
- F18 — предохранитель подогрева сидений
- F17 — левая «противотуманка»
- F16 — правая «противотуманка»
- F15 — левый дальний свет
- F14 — правый дальний свет
- F13 — левый ближний свет
- F12 — правый ближний свет
- F11 — предохранитель иммобилайзера
- F10 — левые габаритные огни
- F9 — правые габаритные огни
- F8 — предохранитель обогревателя заднего стекла
- F7 — свет в салоне
- F6 — сигнал
- F5 — предохранитель усилителя руля
- F4 — омыватель и дворники
- F3 — «аварийка»
- F2 — предохранитель стеклоподъемников
- F1 — поворотники
- 18 — блок плавких предохранителей F1-F28
- 17 — электроусилитель
- 16 — реле АБС
- 15 — комплект запасных предохранителей
- 14 — пинцет для замены реле
- 13 — пинцет для замены предохранителей
- 12 — реле омывателя и стеклоочистителя лобового стекла
- 11 — запасное реле
- 10 — реле поворотников и «аварийки»
- 9 — подогрев сидений
- 8 — запасное реле
- 7 — реле обогревателя заднего стекла
- 6 — стартер
- 5 — «противотуманки»
- 4 — реле стеклоподъемника
- 3 — реле сигнала
- 2 — включение и выключение дальнего света
- 1 — щетки
pol-z.ru
Расположение и назначение предохранителей блока предохранителей автомобиля лада КалинаЕсли у вас сгорел предохранитель, не расстраивайтесь, замените его новым. Для поиска неисправного предохранителя воспользуйтесь таблицей. При замене плавких предохранителей необходимо использовать новые предохранители, имеющие маркировку по току в соответствии с таблицей. Неисправный предохранитель определяется по вышедшим из строя электрическим цепям, защищаемым этим предохранителем, в соответствии с таблицей. Сила тока, на которую рассчитан предохранитель, указана на его лицевой части, а номер предохранителя указан на корпусе монтажного блока. В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, читайте мануал и ищете неисправность.
F1 — F31 — предохранители; К1 — К6 — реле большого размера; К7 — К12 — реле малого размера; 1 — Специальный пинцет для извлечения предохранителей и реле малого размера; 2 — большой пинцет для извлечения реле большого размера. Мощные потребители тока, такие как электродвигатели омывателя, стеклоподъемников, обогрев заднего стекла, мотор отопителя, и т.д., подключены через реле. Большая часть таких реле расположена в блоке реле и предохранителей, который расположен в салоне автомобиля. Предохранители монтажного блока Обозначение предохранителя (номинальный ток. А) Защищаемые элементы F1 (10) Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотов Реле монтажного блока
К1 (опция) Реле омывателя блок-фар Элетродвигатель омывателя блок-фар На рисунке изображено расположение реле и предохранителей
|
zazsila.ru
