Для чего нужен датчик температуры охлаждающей жидкости – Датчик температуры охлаждающей жидкости в автомобиле

Датчик температуры охлаждающей жидкости в автомобиле

ДТОЖ Система охлаждения двигателя внутреннего сгорания оборудована датчиком температуры, который показывает, на сколько нагрета охлаждающая жидкость. От ее температуры будет зависеть оптимальность созданной топливной смеси.

Зачем нужен датчик температуры охлаждающей жидкости?

С помощью датчика в системе ДВС можно постоянно контролировать температурные показатели внутри двигателя. Когда мотор работает, происходит повышение температуры его главных узлов. Для того, чтобы забрать это тепло, которое концентрируется в цилиндрах, и нужна эта охлаждающая жидкость. Во время заборов тепла температура цилиндров и блока меняется. Именно эти колебания фиксируются датчиком температуры охлаждающей жидкости, после чего информация поступает на электронный блоку управления автомобиля. После того, как сигнал принят, становится понятно, каково состояние мотора, то есть работает ли он при заданной температуре, холодный он или слишком нагретый, как именно прогревается.

ДТОЖ

Эти факты являются крайне важными для системы управления двигателя, потому что, благодаря им, можно подправить все главные показатели работы движка. Если знать температуру мотора, то ЭБУ сможет выбрать наиболее оптимальный режим работы для него, а это очень хорошо сказывается на управляемости авто. Благодаря этому датчику, управляющая система может выполнять такие функции:

1) Выставить опережение или запаздывание зажигания. Если угол зажигания выставлен правильно, то объем отработанных газов будет значительно меньшим, машина будет потреблять меньше горючего, а работа двигателя в целом будет более рациональном;

2) Обогащается бензин в случае машины с системой впрыска горючего. Сразу после того, на блок управления приходит сигнал о том, что температура движка малая, то есть мотор холодный, то он моментально увеличивает продолжительность импульса, который передается форсункам, за счет чего исключаются колебании во время прогревания двигателя, а также обеспечивается оптимальность его работы в режиме холостого хода. Когда температура повышается, то горючая смесь обедняется блоком, из-за чего машина выдает меньший выхлоп, а расход бензина падает. Если датчик не работает, то ЭБУ не может контролировать процессы в двигателе и моторе, от чего смесь становится чрезмерно обогащенной (что не совсем нужно), загрязняется и потребляется в чрезмерном количестве.

ДТОЖ 3) Изменение и контроль над параметрами горючей смеси в условиях замкнутого и разомкнутого контура. В случае поломки ДТОЖ, ЭЮУ не среагирует на импульсы от кислородного датчика (до тех пор, пока хладагент не нагреется или не остынет до нужной температуры), то есть блок управления будет лишен обратной связи (он ведь не видит каков номер посыла), а от этого не будет улучшен холостой ход, а топливная смесь не будет обогащена для работы в холодном моторе. Говоря простыми словами, работа мотора полностью нарушится.

Кроме всего прочего, температурный датчик нужен для осуществления контроля над вращением коленчатого вала, продувкой элемента для фильтрации в механизме улавливания паров от топлива, блокировкой при прогревании муфты гидротрансформатора коробки передач, повышением оборотов на холостом ходу.

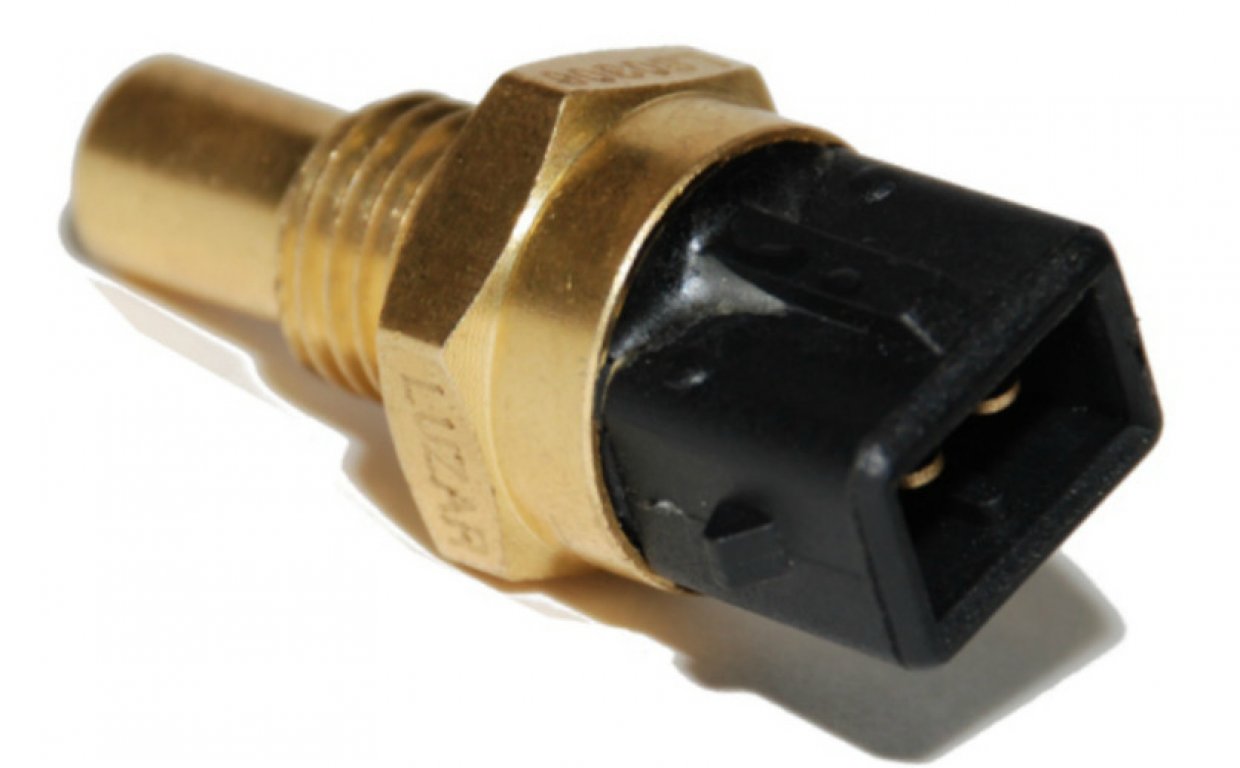

Что собой представляет современный ДТОЖ – его устройство

Если рассмотреть температурные датчики, которые изготавливались до недавнего времени, то они представляли собой обыкновенное термореле, выполняющее свою функцию, то есть держать температуру движка на нужном показателе, только при условии, что контакт закрыт. А вот обогащать топливную смесь он мог, наоборот, при открытом контакте.

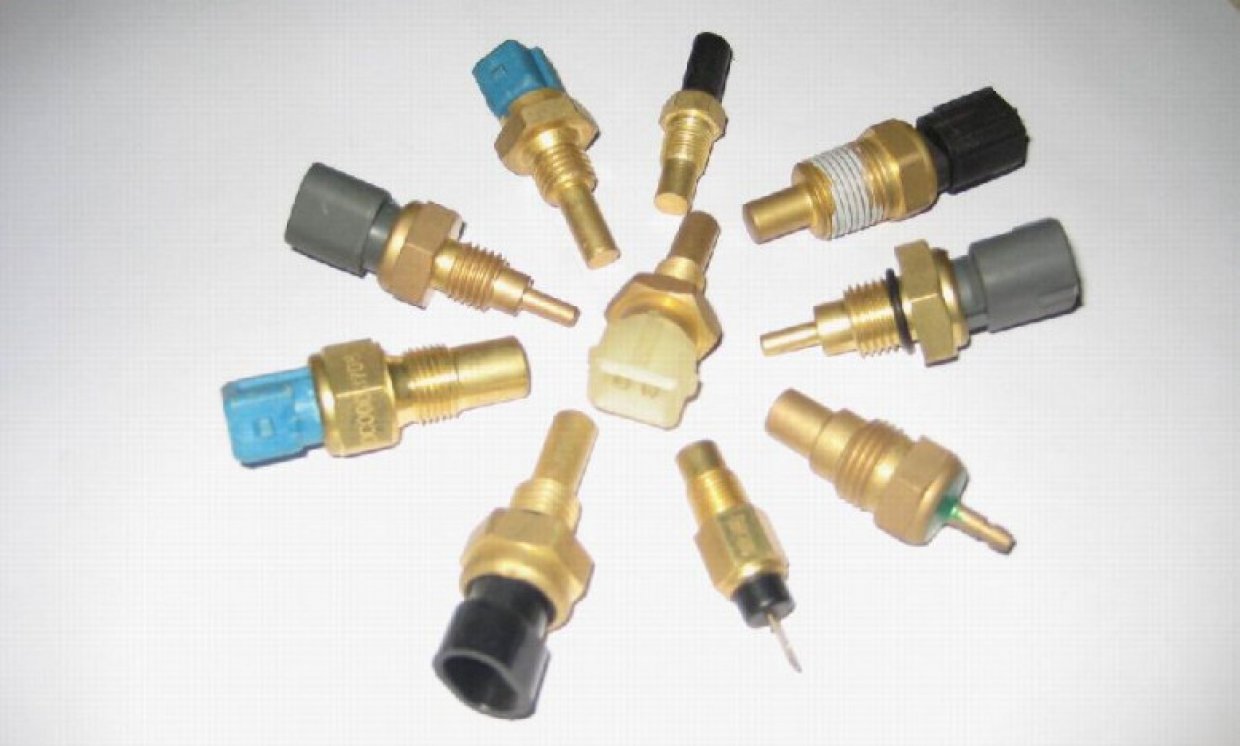

Датчик Современные ДТОЖ обладают более широким функционалом, а вероятность его поломки сведена к минимуму. Такие датчики крайне редко выдают «глюки», так как их схема работы очень надежная и продуманная. Датчики, которые выпускаются сегодня, представлены в виде резистора (термистора), способный в секунды менять показатель своего сопротивления в зависимости от температурных колебаний. Эти резисторы выполнены из никелевого, кобальтового оксидов или других материалов, которые обладают характеристиками полупроводника. Когда температура повышается, то в термисторе увеличивается число свободных электронов, из-за чего уменьшается его сопротивление.

Резистор, то есть датчик температуры охлаждающей жидкости, помещают в защитный корпус, который способен проводить тепло. В корпусе есть электрический соединительный разъем и специальная крепежная резьба. У термистора температурный коэффициент отрицательный, поэтому его сопротивление максимально только тогда, когда мотор холодный. Когда температура повышается, то сопротивление уменьшается вместе с напряжением температурного датчика. Начальное сопротивление равно примерно 5 вольтам. ЭБУ определяет температуру охладителя по показаниям этих «скачков».

ДатчикСледует отдельно отметить, что по последним разработкам вместе с основным датчиком, который расположен в выпускном патрубке ГБЦ, устанавливают и дополнительный, который локализируют в выходной точке радиатора. Благодаря такой схеме температура определяется более совершенным способом. Именно из-за наличия второго температурного датчика ЭБУ более качественно выполняет свои функции.

Проверка датчика температуры охлаждающей жидкости

Любой серьезный дефект датчика (разные «глюки», создаваемый для ЖБУ помехи) можно решить единственным способом – заменить датчик. Смешить с этим делом никак нельзя. Сначала нужно продиагностировать двигатель с помощью специальных компьютерных программ, которые всего за несколько минут проверят датчик вместо со всеми параметрами системы охлаждения, после чего будет выведен код одной или нескольких ошибок, которые мешают нормальной работе ДТОЖ. Если знать этот номер, то можно будет эту ошибку сбросить и покидать стены автосервиса.

Если менять датчик действительно нужно, то есть он продолжает глючить даже после того, как были сброшены ошибки, то устанавливать нужно только оригинальное устройство, маркировка которого совпадет со старым датчиком. Совет специалистов таков: «левые» изделия ставить нельзя, так как предусмотреть последствия от их установки невозможно. Каков бы ни был производитель, неоригинальное устройство почти сразу начнет подтормаживать и глючить.

Датчик Диагностировать неисправности ДТОЖ можно и «на глаз». Так можно будет заметить, есть ли где-то отверстия, из которых вытекает охладитель, появились ли в корпусе датчика трещины, заржавели ли зажимы. Если такие неисправности имеют место быть, то датчик можно не менять. Для более серьезной проверки датчика на работоспособность нужно измерять его сопротивление и напряжение. Определить эти показатели можно с помощью вольтметра и осциллографа, которые есть на любой станции технического обслуживания. После получения результатов, показания нужно сравнить с теми, которые указаны в технической документации самого датчика. Если грамотно проверить ДТОЖ, то можно точно определить, почему он неисправен. Причины могут быть следующими:

— оборвалась проводка;

— вышел из строя термостат или вентилятор для охлаждения;

— где-то происходит потеря напряжения или короткое замыкание и т.д.

Можно долго гадать о том, почему же датчик температуры работает неправильно, но окончательный вердикт можно вынеси только после проведения профессиональной диагностики специалистом. И последнее – менять описанное устройство можно только после того, как в системе охлаждения останется очень незначительное количество жидкости для охлаждения. Слить нужно столько субстанции, чтобы датчик возвышался над жидкостью, а не находится в ней.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

auto.today

что это такое, где находится, признаки неисправности, как проверить, замена

ДТОЖ В каждом автомобиле есть датчик температуры охлаждающей жидкости (ДТОЖ), который обеспечивает правильную работу двигателя и не позволяет ему перегреваться. Сегодня мы рассмотрим подробную информацию о ДТОЖ — как он выглядит, где расположен, его основные функции и причины неисправности.

Что это такое, где находится и зачем он нужен в машине

ДТОЖ называют приспособление, которое необходимо для того, чтобы измерить температуру охлаждающей жидкости в двигателе. Все показатели устройства сохраняет блок управления двигателя, и происходит автоматическое регулирование количества поступающего топлива и угла опережения зажигания.

Знаете ли вы? ДТОЖ независимо от марки авто по внешним данным абсолютно одинаковый, поэтому спутать его с какой-либо другой деталью практически невозможно.

У большинства автомобилей показатели ДТОЖ отображаются на приборную панель.

Современные ДТОЖ имеют широкий функционал и очень низкую вероятность поломки. Такие устройства называют также термисторами, они могут очень быстро подстраиваться под температурный режим, меняя данные сопротивляемости. ДТОЖ

Обычно термисторы делают из никеля или кобальта — полупроводников, благодаря чему в процессе повышения температуры в разы растут свободные электроны, и сопротивление максимально уменьшается. Прибор имеет защитную оболочку, которая хорошо проводит тепло, корпус оснащён электро-разъёмом и крепёжной резьбой.

Прибор может оказывать следующее воздействие на двигатель внутреннего сгорания:

  • обогащать тепловоздушную смесь. Если устройством определено, что температура ниже нормы, он регулирует продолжительность воздействия сигналов, чтобы обогатить топливную смесь. Когда температура принимает нужные значения, происходит обеднение горючего, снижается возможность перерасхода топлива и уменьшается количество выхлопа;
  • выставлять зажигание и делать его поздним или ранним. В процессе роста температуры устройство способно отрегулировать угол опережения зажигания, чтобы снизить токсичность выхлопа;
  • оказывать влияние на правильную рециркуляцию газов в процессе прогрева авто;
  • способствует продувке фильтрационной системы, улавливающей топливные испарения;
  • блокирует гидротрансформатор коробки передач в процессе прогрева двигателя;
  • активирует и отключает вентилятор охлаждения двигателя, согласно температурному контроллеру подбирая оптимальную температуру.
ДТОЖ Термистор может иметь:
  • отрицательные показатели температурного коэффициента, когда максимум сопротивления возможен только при холодном моторе;
  • положительные показатели температурного коэффициента, который характеризуется ростом сопротивления, если температура увеличивается.

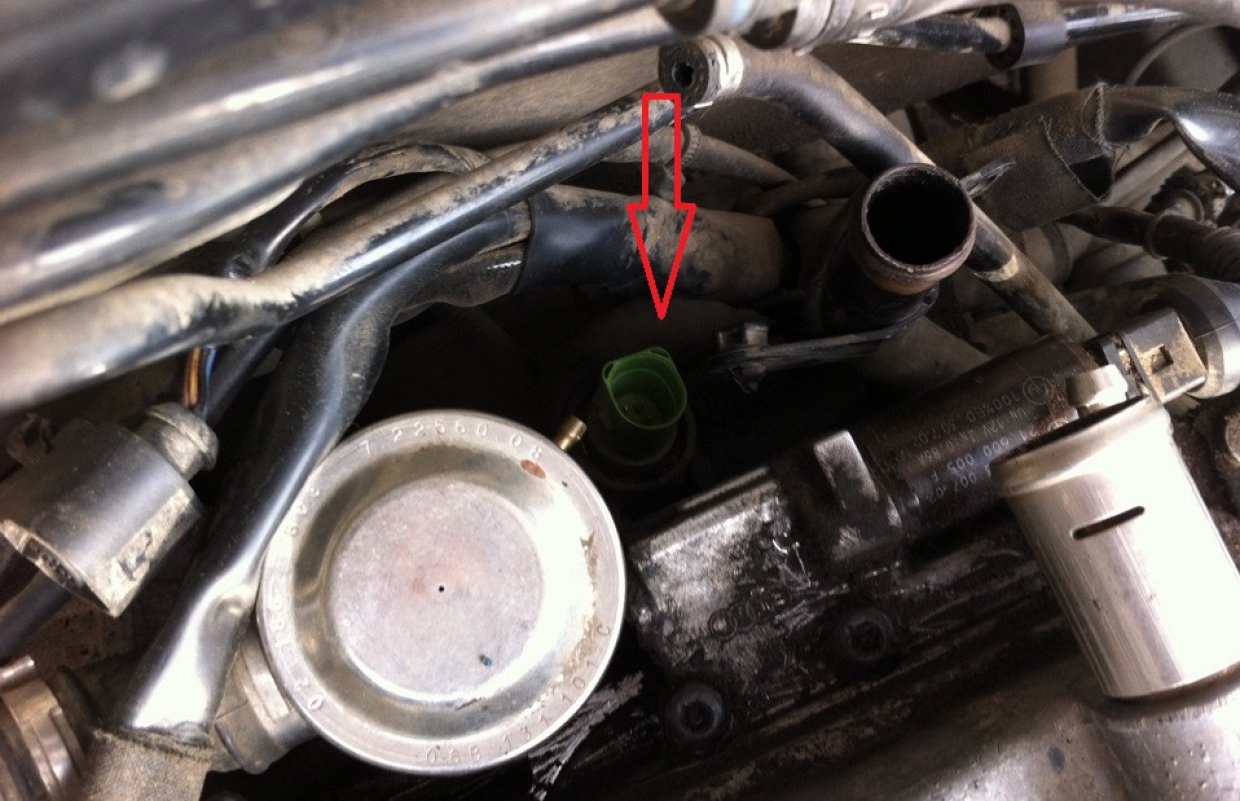

Место, где установлен датчик в вашем авто, может отличаться и зависть от марки. Чаще всего это верхняя часть радиатора, головка блока цилиндров или корпусная часть термостата.

Важно! Где бы ни устанавливался датчик, рядом с ним фиксируют шланг отвода, который является проводником охлаждающего агента в радиатор.

Принцип работы

В зависимости от вида датчика он отличается принципом работы. ДТОЖ ДТОЖ бывают:

  1. Магнитными — представлены в виде якоря, на который надеты катушки. Якорь всегда со стрелкой, которая прослеживается из салона машины. Одна катушка подключена к бортовой сети авто, а другая — к кабелю, который способен к изменению сопротивления, если изменяется температура мотора. Когда по катушкам проходит электричество, создаётся магнитное поле, способное контролировать положение якоря, а процент его отклонения зависит от значения тока.
  2. Биметаллическими — работают по принципу расширения элементов при нагреве. Прибор имеет стержень, который изменяет свой размер от роста или снижения температуры. В процессе вращения катушек стрелка, прослеживаемая из салона машины, показывает определённое значение в зависимости от величины тока.
  3. Капиллярными — уже неактуальный тип прибора, считается устаревшим, но присутствует на некоторых машинах старого автопрома. Имеет напрямую подключённую к устройству стрелку. Датчик представляет собой ёмкость, имеющую пониженную температуру кипения. К ёмкости присоединена стрелка и стальная трубка. Когда двигатель прогревается, происходит кипение жидкости и его испарение, что способствует повышению давления в колбе. С повышением давления происходит распрямление трубки и перемещение стрелки на панели в салоне авто.

Знаете ли вы? Современные автомобили премиум-класса имеют сразу 2 ДТОЖ, каждый из которых выполняет определённые функции.

Признаки неисправности

ДТОЖ, хоть и очень редко, но всё же может выходить из строя, поэтому вам необходимо знать главные отличия неисправного прибора, чтобы вовремя среагировать. ДТОЖ Среди главных признаков выделяют наличие:

  • перегретого двигателя;
  • детонации мотора;
  • работы авто «на холостых»;
  • трудного старта двигателя, даже при прогретом агрегате;
  • большого расхода топлива, ранее не характерного автомобилю;
  • неработающего температурного датчика.

Как проверить

Чтобы самостоятельно определить неисправность устройства, необходимо его проверить: для этого изначально рекомендуется произвести отключение питания авто, сняв с аккумулятора разъёмы. Далее нужно слить до последней капли охлаждающую жидкость.

Датчик отсоединяют от автомобиля, снимая все подключённые к нему провода — обычно это только одна колодка. Затем откручивают крепление и вынимают ДТОЖ. Выводы, предназначенные для крепления ДТОЖ к автомобилю, необходимо подключить к омметру для проверки устройства. ДТОЖ Чтобы перейти непосредственно к проверке, необходимо подготовить неглубокую ёмкость с горячей водой, в которой разместить датчик так, чтобы выводы были над поверхностью воды.

Далее необходимо следить за изменениями значений сопротивляемости на омметре. В процессе остывания воды происходит снижение сопротивляемости, что указывает на исправность агрегата — если ДТОЖ не исправен, то показания на омметре не меняются.

Чтобы окончательно убедиться в неисправности агрегата, рекомендуют сравнить показатели омметра, полученные вами в ходе проверки, с показателями таблицы, которая составлена специалистами.

Как проверить ДТОЖ: видео [/video]

Замена датчика

Если была обнаружена неисправность ДТОЖ, его необходимо немедленно заменить на новый.

Рассмотрим подробнее, как это сделать:

  1. Изначально необходимо, чтобы двигатель и вся система полностью остыла — только в этом случае можно приступать к работе.
  2. Далее необходимо слить антифриз, чтобы добраться до ДТОЖ.
  3. После обнаружения устройства его отсоединяют от проводов.
  4. Используя гаечный ключ на 19, откручивают сам датчик.
  5. Резьба нового исправного датчика перед установкой обрабатывается герметиком.
  6. На место старого датчика прикручивается новый.
  7. Подсоединяется вся проводка.
  8. В систему заливается охлаждающая жидкость.
  9. Запускают двигатель, чтобы убедиться в герметичности датчика (жидкость не должна протекать).

Важно! Некоторые автомобили не требуют полного слития антифриза перед заменой ДТОЖ.

Замена датчика температуры охлаждающей жидкости: видео

Таким образом, ДТОЖ является неотъемлемым элементом хорошей и безопасной работы двигателя, поэтому необходимо следить, чтобы он всегда был исправен и выполнял свои функции. Чтобы поменять или проверить ДТОЖ в автомобиле, необходимо следовать рекомендациям, которые подробно описаны в нашей статье.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

auto.today

Ошибки датчика температуры охлаждающей жидкости

Работающий мотор нагревает все элементы конструкции двигательной системы. Температура может доходить до 2500 градусов. Понятно, что в ходе долгой эксплуатации, такой перегрев не сможет выдержать ни один, даже очень твердый, материал. Это неминуемо привело бы к раннему износу и выходу из строя всех связанных систем и деталей.

Для предотвращения этого, автомобиль снабдили охлаждающей системой, для нейтрализации больших температур и  создания оптимальных режимов работы всех составляющих. Измерение температуры происходит с помощью датчика температуры охлаждающей жидкости. Рассмотрим какие ошибки выдает датчик и способы их устранения.

Содержание статьи

Датчик указателя температуры ОЖ, как элемент системы охлаждения

Охлаждающая система – совокупность и слаженное взаимодействие устройств, которые подводят охлаждающую жидкость к накаленным участкам, и отводят излишки теплоты наружу. Она постоянно поддерживает оптимальный тепловой режим деталей, регулируя через блок управления показатели, при разных условиях работы мотора.

Отклонения недопустимы и в сторону чрезмерного охлаждения. В таких условиях топливная смесь, взаимодействуя с холодными стенками, конденсируется на них и стекает в картер, загрязняя и разжижая масло. Низкая температура становится причиной увеличения густоты масла, затруднительной ее подачи в цилиндр, что опять же, негативно сказывается на работе мотора.

Датчик температуры охлаждающей жидкости (ДТОЖ) – это информационная, сигнальная часть такой системы. С его помощью осуществляется передача данных в ЭБУ об изменения температуры в процессе теплообмена. Там определяются рабочие параметры двигателя и принимаются решения по его регулированию.

За что отвечает датчик ож?

  1. Выставление угла зажигания. Правильная его регулировка обеспечивает максимальное сгорание топлива, а значит уменьшение его расхода. Повышение КПД двигателя и мощностных его характеристик.
  2. Корректируется состав топливной смеси, за счет изменения положения заслонки и обеспечения доступа большего (или меньшего) объема воздуха в смесь. Благодаря этому стабилизируются обороты в разных режимах работы, уменьшается токсичность выхлопных газов.
  3. Поддерживается обратная связь с датчиком кислорода, необходимая для регуляции пропорций смеси для двигателя. Пока не будет изменений температуры хладагента, ЭБУ не воспримет сигнала кислородного датчика, не обогатит смесь в режиме холостого хода, что приведет к нестабильной работе мотора. Т.е. осуществлять контроль повышения оборотов в этом режиме.
  4. Осуществляется контроль вращательных характеристик коленчатого вала, продувке устройства улавливания отработанных паров газа, блокировки трансформатора АКПП при перегреве.
  5. В автомобилях, где отсутствует датчик принудительного охлаждения, датчик температуры ОЖ выполняет функцию включения вентилятора.

Что представляет собой ДТОЖ

Современные датчики – это термисторы, с полупроводником, с легкостью изменяющимся сопротивлением, при колебаниях температуры. Повышение t влечет за собой увеличения количества свободных электронов в материале полупроводника, что и является причиной падения сопротивления. Т.е. обладает обратно – пропорциональной зависимостью, с отрицательным коэффициентом. Исходное сопротивление соответствует напряжению 5В. По мере нагревания двигателя, сопротивление падает до 0, и наоборот, в холодном состоянии мотора, оно максимальное. Отклонения от этого параметра фиксирует ЭБУ.

Полупроводниковый резистор помещен в металлический корпус, с высокой теплопроводностью. Там находится, также, резьбовое крепление и электрический разъем, для соединения с бортовым компьютером.

Прибор миниатюрный, вмонтирован в выходную магистраль блока цилиндров, а точнее, его головки. Просто вкручивается в отверстие, специально отведенное для него. В разных моделях автомобилей, он может находиться в термостате или рядом с ним. Главное, чтобы был контакт с охлаждающими жидкостями.

Чтобы получать максимально правдивую информацию о температурах, монтируют на выходе радиатора дополнительный датчик.

Некорректная работа ДТОЖ. Ориентиры для водителя.

Простота устройства прибора, гарантирует его долгий эксплуатационный срок. Но иногда он дает сбои. Если датчик поломался, его надо менять. Это расходная деталь, ремонту не подлежит.     Однако подавляющее большинство случаев неисправности связано с целостностью электрической цепи. Обрывы, отходы контактов, ржавчина и загрязнения – вот основные провокаторы размыкания цепи. Как раз эти неполадки каждый автолюбитель способен сам определить и устранить.

Устройство не ломается одномоментно, незадолго до «гибели» он подает сигналы бедствия, которые водитель должен уметь распознавать. Среди них:

  • Не включается вентилятор. Это, конечно не основной симптом, однако, самый первый тревожный звоночек;
  • Возросший расход бензина;
  • Слишком высокие обороты в холостом режиме;
  • Характерные звуки детонации двигателя;
  • Затрудненный запуск;
  • Повышенный нагрев мотора, вплоть до абсолютного перегрева;
  • Сообщение бортового компьютера об ошибке.

Среди множества причин поломки прибора, выделим самые важные:

  • Плохое качество охлаждающей жидкости. Приводит к покрытию поверхности чувствительного элемента кристаллическим осадком, а также, разрушает поверхность датчика;
  • Утечка и снижение уровня антифриза. Причиной становится изношенная прокладка. Разгерметизация корпуса;
  • Некачественный, контрафактный, прибор;
  • Нарушение целостности электроцепи. Это целый комплекс причин – коррозия, неровная подача тока (скачки напряжения), обрывы, плохая пайка пинов, неправильное подсоединение контактов, короткие замыкания, потеря напряжения, накопившийся нагар на проводах;
  • Загрязнение.

Самостоятельная диагностика неисправностей ДТОЖ

При первых подозрениях на неполадки, необходимо проверить датчик.

Конечно, никто не отменяет ваших визитов в специализированные сервисные центры. Там вам проведут качественное тестирование профессиональным сканером, точно определят факт и причины поломки. Правильно устранят их. Да еще, сами найдут для вашего автомобиля подходящую модель прибора и профессионально заменят его, с соблюдением всех рекомендаций производителя. Лепота!

Однако, в целях экономии, нужно научиться проверять исправность  датчика ОЖ самостоятельно. Тем более, большую часть проблем каждый водитель в состоянии решить сам.

  1. Тестирование термометром. Приготовим чайник (любую металлическую емкость), электронный термометр, ручку и бумагу (будете записывать показания и рассчитывать коэффициент), мультиметр.

Демонтируйте датчик, слив антифриз до отметки, когда прибор больше не погружен в него. Подключаем к нему мультиметр, для измерения сопротивления. Пока вода холодная, сделайте первый замер и запишите показания на бумаге. Включите конфорку под чайником, нагрейте воду. Снимите показания мультиметра при температурах: 25, 30, 35, 40, 45. Результаты нужно сравнить с эталонными величинами, записанными в технической карте автомобиля. Когда под рукой нет карты, необходимо вычислить коэффициент, разделив каждый показатель сопротивления на соответствующее значение температуры. В случае, когда датчик работает исправно, вы каждый раз получите одно и то же число. Если полученные коэффициенты сильно отличаются друг от друга – датчик сломался.

  1. Без термометра. Если под рукой не оказался термометр — тоже не беда. Замер производите при холодной воде и когда она окончательно закипит. Тогда его температура будет 100 градусов, значение сопротивления должно лежать в диапазоне 190 – 210 ОМ.

Замена ДТОЖ и сброс ошибки

  1. Замена ДТОЖ – несложная процедура. Нужно начала демонтировать ее, предварительно слив жидкость и отсоединив от аккумулятора. Очистить посадочное место от загрязнений. Затем вкрутить на его место новый прибор. Долить недостающий антифриз (лучше тоже новый) и соединить клемму аккумулятора.
  2. Удалить код из памяти ЭБУ. Для этого:

— надавить и удерживать кнопку сброса пробега;

— повернуть ключ зажигания;

— высвечиваются все позиции на ЖКИ;

— надавить на любую кнопку, чтобы появилась версия программы бортового компьютера;

— следующее нажатие на кнопку выведет на экран все зафиксированные и сохраненные коды неполадок. Среди них найдите №4. Это и есть ошибка датчика температуры ОЖ;

— сброс осуществляется трехсекундным нажатием кнопки сброса пробега;

— когда датчик заменен, повторите всю процедуру заново, чтобы проверить наличие (или отсутствие) ошибки.

Итак, стало понятно, что внимательное отношение к автомобилю – залог долгого его служения. Не заливайте горючее и другие расходные материалы, в том числе и охлаждающую жидкость, низкого качества. Вовремя проводите чистку и замену деталей, регулярно проверяйте их исправность. Научитесь распознавать симптомы их нарушенной работы.



elm327.club

ДТОЖ (Датчик температуры охлаждающей жидкости): что это такое

Одним из  жизненно важных для работы автомобильного двигателя датчиков, является ДТОЖ, или датчик температуры охлаждающей жидкости. Нормальная работа двигателя без этого датчика практически невозможна. Что такое ДТОЖ, зачем он в автомобиле, как этот датчик устроен и каковы симптомы его отказа, обо всем этом мы и поговорим.

Зачем нужен ДТОЖ на автомобиле?

Датчик температуры охлаждающей жидкости на ВАЗ-2114.

Автомобильная система охлаждения двигателя состоит из двух кругов, по которым циркулирует антифриз или тосол в старых моделях авто, это:

  • внутренний круг включающий в себя двигатель и отопитель салона;
  • внешний круг включающий радиатор и внутренний круг;

Когда вы только запускаете двигатель, охлаждающая жидкость циркулирует по внутреннему кругу охлаждения двигателя. Но в процессе работы мотора температура неизбежно поднимается, и тогда открываются клапаны, и охлаждающая жидкость попадает в большой радиатор, который является главным элементом системы охлаждения. Обычно это происходит при достижении показателя температуры двигателя  85 – 90 градусов. Вот собственно своевременное открытие большого круга охлаждения мотора и вообще контроль температуры охладительной системы это и есть главная задача ДТОЖ. Собственно в большинстве современных автомобилей, такой датчик бывает не один. Ибо при еще большем повышении температуры мотора на радиаторе включается дополнительный вентилятор, который обеспечивает более интенсивное охлаждение антифриза, а значит и силового агрегата. В подобных случаях, еще один датчик устанавливается в радиаторе для контроля температуры охладительной жидкости, уже здесь. Тем не менее, в некоторых системах для управления вентилятором успешно используются показания датчика, установленного на рубашке двигателя.

Помимо оптимизации работы охлаждения ДТОЖ также участвует в регулировке подачи топливной смеси и управлении зажиганием. Так например, когда двигатель холодный в него подается топливная смесь, содержание воздуха в которой, повышено.

Как работает датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости реализован достаточно просто. Это  по сути своей, термистор – транзистор в котором сопротивление изменяется при изменении температуры. Выделяют два типа таких термисторов:

  • с отрицательным коэффициентом;
  • с положительным коэффициентом;

В датчиках с отрицательным коэффициентом при повышении температуры сопротивление падает, а в датчиках с положительным коэффициентом, соответственно повышается. Наиболее распространенными являются температурные датчики с отрицательным коэффициентом.

Показания ДТОЖ могут выводиться на приборную панель или дисплей автомобильного компьютера, а могут учитываться только бортовой электроникой. Точность работы датчика температуры охлаждающей жидкости может зависеть от типа антифриза, который заливается в систему охлаждения. Поэтому, используйте антифриз, соответствующий времени года и желательно, рекомендованный производителем авто.

Читайте также: Что такое РХХ и зачем он нужен на автомобиле.

Видео о датчике температуры охлаждающей жидкости

Читайте также: Что такое ДПДЗ и какие функции он выполняет.

Признаки неисправности ДТОЖ

Собственно о неполадках датчика температуры охлаждающей жидкости много говорить не приходится. Здесь либо проблемы с проводкой, обрыв, окисление контактов, либо поломка самого датчика. В таких ситуациях его нужно менять. Задача это не сложная, но нужно хотя бы знать, как этот датчик выглядит и где он расположен. Обычно ДТОЖ находится на корпусе термостата или на входном патрубке рубашки охлаждения ГБЦ. Точное расположение на вашем автомобиле можно узнать из руководства по эксплуатации.

Что же касается симптомов, которые могут указывать на неполадки с ДТОЖ, то здесь в первую очередь следует назвать быстрый перегрев двигателя, несвоевременное включение вентилятора, а так же высокие обороты на холостом ходу. И если с повышенными оборотами еще как-то можно мириться, то перегрев мотора чреват очень тяжелыми последствиями. Если двигатель закипел,  возможно понадобиться капитальный ремонт, а это не быстро и уж точно не дешево.

Похожие статьи

avtonov.com

Как проверить датчик температуры охлаждающей жидкости и выявить его неисправность

Датчик температуры охлаждающей жидкости или, в сокращении, ДТОЖ, представляет собой прибор, определяющий температуру антифриза в системе охлаждения и дающий сигнал на ее снижение посредством срабатывания вентилятора.

Его работоспособность – важный аспект нормального функционирования системы охлаждения и всего силового агрегата в целом, а потому в данной материале мы поговорим о том, какие признаки неисправности ДТОЖ помогают своевременно выявить неполадки в его работе и эффективно их устранить.

ДТОЖ – что это такое в машине?

Датчик температуры охлаждающей жидкости в автомобиле представляет собой компактное устройство, расположенное в корпусе радиатора или, нередко, во внешней части корпуса силового агрегата – так называемой «рубашке» системы охлаждения.

Назначение

Датчик предназначается для определения температуры охлаждающей жидкости, которая выводится на информационный индикатор, расположенный в панели приборов авто.

Также функцией датчика является активация включения вентилятора охлаждения, который понижает температуру антифриза в случае, если она превышает критические значения (более 80 градусов Цельсия). Делается это для того, чтобы избежать вскипания антифриза и, как результат, перегрева мотора.

Видео — нюансы, связанные с датчиками температуры охлаждающей жидкости на Фольксваген Пассат Б3:

Подобное назначение датчика было характерно для карбюраторных двигателей. Сегодня, с развитием инжекторных систем впрыска, на ДТОЖ возлагается значительно большее число функций. К ним можно отнести:

  • увеличение оборотов двигателя на этапе прогрева для оптимизации выхода мотора на рабочий режим;
  • открытие либо закрытие клапана рециркуляции выхлопных газов;
  • установка угла опережения зажигания и т.д.

Принцип работы

Функционирование ДТОЖ осуществляется на основе физических свойств материала датчика менять собственное электрическое сопротивление в зависимости от степени нагрева.

По сути, он состоит из двух электропроводящих контактов и конусообразного рабочего элемента из чувствительного материала. Изменение степени электропроводности фиксируется и, таким образом, датчик «выдает» информацию о температуре и достижении ее критических значений.

На современных авто за считывание такой информации «отвечает» электронный блок управления ЭБУ, который и отдает управляющие команды для системы зажигания, а также анализирует работоспособность самого датчика.

Виды

Условно можно выделить два типа ДТОЖ: механический и цифровой. В чем их сходство и отличия?

Механический

Механический ДТОЖ представляет собой простой узел, где передача информации об изменении сопротивления материала выполняется, так сказать, в «аналоговой» форме – посредством электрического сигнала. Такой датчик напрямую соединен с указателем температуры охлаждающей жидкости, который является, по сути, простым омметром со шкалой, проградуированной в градусах Цельсия.

С узлом соединено реле, которое замыкается при достижении критической температуры и вызывает срабатывание вентилятора охлаждения. Такие датчики встречаются на автомобилях с карбюраторными моторами, включая все отечественные «Жигули».

Цифровой

Цифровой ДТОЖ по своей конструкции не сильно отличается от механического, но передача сигнала происходит посредством шины непосредственно в цифровой блок управления ЭБУ.

Встроенный процессор производит первичный анализ информации, выводя данные о температуре на приборную панель, а также давая команды системе зажигания. Включение вентилятора в этом случае производится также посредством команды от ЭБУ.

На что влияет

Основной задачей датчика температуры охлаждающей жидкости является включение вентилятора охлаждения. Как результат, в случае его неисправности срабатывания вентилятора не происходит, а результатом этого может стать перегрев мотора или, как минимум, вскипание антифриза в системе.

Видео — как проверить ДТОЖ мультиметром:

Кроме того, на инжекторных двигателях неисправность ДТОЖ ведет к тому, что ЭБУ выставляет неверный угол опережения зажигания, возрастает расход топлива и двигатель начинает работать в неблагоприятных условиях.

Совокупность этих факторов говорит о том, что своевременное определение поломки датчика и его замена является ключевым элементом, позволяющим избежать целого ряда проблем, а подчас и дорогостоящего ремонта двигателя автомобиля.

Основные причины и признаки неисправности датчика температуры охлаждающей жидкости

Как правило, в виду простоты конструкции, поломки самого датчика охлаждающей жидкости относительно редки. Тем не менее, «поводов» для того, чтобы он стал давать сбои, весьма много, и к ним можно отнести следующие причины:

1. Низкое качество антифриза

В случае использования плохого антифриза или отечественного «Тосола» нередки случаи, когда поверхность датчика разъедается или покрывается кристаллическим осадком. В связи с этим температурное воздействие на датчик изменяется и, как результат, меняются его показания, как правило, в сторону занижения температуры. Это приводит к несвоевременному включению охлаждающего вентилятора, а также изменению режима работы силового агрегата.

2. Плохое качество исполнения самого датчика

К сожалению, на рынке имеется большое количество контрафактных запчастей, и ДТОЖ от no-name-производителя не всегда отвечает заводским параметрам. Также датчик может иметь незначительные повреждения, которые в процессе эксплуатации могут способствовать его выходу из строя.

3. Утечки антифриза через резьбовое соединение датчика

И, как результат, изменение его показателей. Такое явление встречается при нарушении целостности резьбы в случаях, если датчик устанавливался с чрезмерным усилием на затяг либо имеется износ прокладки-вкладыша.

4. Нарушение электрики

Этот фактор является основной причиной выхода из строя датчика и может быть вызван целым рядом причин – от резкого скачка напряжения в бортовой электросистеме авто до обычной коррозии контактов. Собственно, проверку контактов на наличие окисления следует осуществлять всегда при снятии или установке ДТОЖ.

5. Неисправность термостата.

Как проверить датчик температуры охлаждающей жидкости

В случае подозрений на неисправность ДТОЖ необходимо, в первую очередь, определить, касается ли поломка самого датчика или ее причиной являются сбои в электрической системе авто.

Для этого необходимо выкрутить датчик и провести его диагностику. Сделать это можно с использованием обычного бытового мультиметра.

Как проверить ДТОЖ мультиметром

Для замера сопротивления ДТОЖ при разной температуре  на мультиметре следует включить режим омметра с соответствующим пределом измерений.

Значение сопротивлений должно быть в определенном диапазоне при конкретных температурах.

Для каждой модели силового агрегата и марки авто сопротивление датчика при разной температуре жидкости имеет собственные значения (!) и с ними следует ознакомиться заблаговременно в мануле!

Для проверки датчик следует снять и погрузить его в воду, нагретую до определенной температуры, подсоединив мультиметр к выходным контактам ДТОЖ. Если сопротивление датчика не соответствует значениям, указанным для двигателя вашего автомобиля, его следует заменить.

Видео — как проверить датчик температуры охлаждающей жидкости с помощью мультиметра и электрочайника:

Кроме того, замер можно производить и непосредственно на автомобиле по мере прогрева двигателя при холостых оборотах.

В случае, если датчик работоспособен, искать причины поломки следует в электрике или термостате. При неисправности ДТОЖ его следует заменить.

Замена

Процедура замены ДТОЖ предельно проста и заключается в вывинчивании старого датчика и установке нового с последующем подсоединением к нему управляющих клемм.

Тем не менее, существуют и некоторые нюансы. В частности, замену имеет смысл совмещать с заменой охлаждающей жидкости в двигателе автомобиля. В таком случае посадочное гнездо для датчика неплохо обработать графитовой смазкой, что позволит предохранить резьбу, обеспечить легкое вывинчивание и создать дополнительный слой герметизации.

Видео — замена датчика температуры охлаждающей жидкости на ВАЗ 2115:

Также во время замены датчика необходимо мелкой наждачной бумагой обработать электрические контакты, подходящие к нему. Если же ДТОЖ исправен, и вы не планируете его менять – имеет смысл для профилактики произвести его очистку, включая зашкуривание его контактов для улучшения электропроводности.

Заключение

Как видим, проверка и замена ДТОЖ – процедура довольно простая. Она не требует специализированных навыков и знаний, равно как и особого оборудования (за исключением упомянутого мультиметра).

Помните, что своевременная замена неисправного датчика температуры охлаждающей жидкости позволит избежать целого ряда проблем, включая возможный перегрев силового агрегата вашего авто.

Смотрите советы чем смазывать клеммы аккумулятора от окисления и применяйте при сезонном обслуживании своего автомобиля.

Какое сопротивление должно быть у высоковольтных проводов.

Что такое контрактные двигатели https://voditeliauto.ru/poleznaya-informaciya/dvigateli/chto-znachit-kontraktnyj.html и когда есть смысл их покупать.

Видео — как проверить указатель температуры охлаждающей жидкости на Шевроле Лачетти:

Может заинтересовать:


Сканер для самостоятельной диагностики автомобиля

Добавить свою рекламу


Как быстро избавиться от царапин на кузове авто

Добавить свою рекламу


Выбор полезных принадлежностей для автовладельцев

Добавить свою рекламу


Товары для авто сравнить по цене и качеству >>>

Добавить свою рекламу

voditeliauto.ru

Датчик температуры охлаждающей жидкости — работа и замена

За оптимальный температурный режим силовой установки, при котором выход мощности максимальный, отвечает система охлаждения. Данная система включает рубашку охлаждения радиатор и патрубки, по которым циркулирует жидкость. Циркуляция обеспечивается насосом, привод которого выполняется от коленчатого вала.

Различные виды датчиков температуры охлаждающей жидкости

В систему также входит термостат, обеспечивающий быстрый прогрев двигателя за счет перекрытия трубопровода, идущего на радиатор, при этом жидкость циркулирует только внутри рубашки охлаждения. При достижении определенной температуры термостат открывает патрубок, после чего жидкость циркулирует уже по большому кругу, включающему и радиатор.

В радиаторе происходит охлаждение нагретой жидкости. Для более быстрого охлаждения жидкости на радиатор установлен вентилятор, который создает дополнительный поток воздуха. Но этот вентилятор работает не всегда, он включается только при превышении определенного значения температуры жидкости.

Датчик температуры охлаждающей жидкости

Содержание статьи

Для выполнения контроля температуры охлаждающей жидкости в эту систему включен датчик температуры охлаждающей жидкости (ДТОЖ). Показания этого датчика выводятся на приборную панель, что предоставляет водителю информацию о температурном режиме двигателя.

Но это не основная задача этого датчика. Датчик температуры охлаждающей жидкости передает данные о температурном режиме на электронный блок управления, после чего этот блок корректирует подачу топлива в зависимости от температуры. При холодном двигателе, основываясь на показаниях этого датчика, блок управления устанавливает обогащенную смесь, после прогрева топливная смесь становится нормальной. Еще основываясь на показаниях этого элемента, электронный блок регулирует угол опережения зажигания.

Так что от этого датчика во многом зависит нормальная работа двигателя, расход топлива. Также он приводит в действие вентилятор радиатора. На некоторых авто для включения вентилятора используется отдельный датчик. Он может располагаться как возле  ДТОЖ, так и в радиаторе.

Конструкция, принцип работы

Устройство датчика температуры охлаждающей жидкости

В конструкцию данного датчика входит термистор – резистор, который меняет сопротивление от окружающей его температуры. Этот термистор помещен в металлический корпус с нанесенной на него резьбой. К этому корпусу подсоединена хвостовая часть, сделанная из пластика. В этой части располагаются контакты для подсоединения проводки. Один контакт – положительный и идет он от электронного блока, второй – отрицательный и подключен он к массе.

Чтобы термистор работал, на него постоянно подается напряжение в 5 В. Это напряжение подает на него электронный блок посредством резистора, имеющего постоянное сопротивление. Поскольку термистор ДТОЖ обладает отрицательным температурным коэффициентом, то при повышении температуры сопротивление его будет снижаться, а также будет и снижаться напряжение, подаваемое на него. По падению этого напряжения электронный блок рассчитывает температуру двигателя, а также выводит ее значение на приборную доску.

Точное место установки данного датчика температуры у разных авто отличается, но незначительно. Он может устанавливаться в головке блока цилиндров возле корпуса термостата, либо же на самом корпусе термостата. Он обязательно располагается возле отводящего патрубка, по которому жидкость идет в радиатор. Возле этого патрубка он располагается для того, чтобы передавать точные данные о температуре.

Признаки неисправности датчика

На ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 датчик находится в выпускном патрубке головки блока цилиндров

Считается, что датчик температуры очень надежен из-за сравнительной простоты конструкции. Однако и с ним могут быть проблемы. Обычно они сводятся к нарушению градуировки, что приводит к нарушению сопротивления и как следствие неправильной работы электронного блока, поскольку часть своих функций он выполняет, основываясь на температуре двигателя.

Одним из самых явных признаков выхода из строя ДТОЖ является отсутствие включения в работу вентилятора при превышении температуры выше установленного значения. Но этот показатель не будет являться достоверным, если имеется два датчика – основной, для передачи значения температуры на электронный блок, и дополнительный, отвечающий за включение вентилятора. В таком случае не включение в работу вентилятора будет указывать на повреждение, окисление проводки или выход из строя датчика, отвечающего за его работу.

На современных автомобилях неисправность, сигнализирующая о некорректной работе датчика температуры охлаждающей жидкости, выводится на дисплей бортового компьютера. Однако сообщение о неисправности не всегда указывает на выход из строя датчика. Зачастую проблемы в его работе связаны с обрывом проводки или окислением контактов.

Некорректное функционирование датчика температуры охлаждающей жидкости или обрыв его проводки приводит к перерасходу топлива, высоким оборотам на холостом ходу, детонации. Возможно, что силовой агрегат будет плохо запускаться после прогрева. Самая большая неприятность, которая может произойти из-за неработоспособности этого датчика – это перегрев силовой установки, из-за чего может повести головку блока цилиндров.

Проверка датчика

Чтобы проверить целостность проводки на ВАЗ-2110, 21102 нужно отсоединить колодку с проводами от датчика температуры охлаждающей жидкости и отжать пластмассовый зажим

Диагностика работоспособности ДТОЖ не является сложной. Но перед тем как произвести ее, желательно проверить целостность проводки, идущей к нему. Можно также проверить напряжение, идущее от блока управления. Для этого с датчика нужно отсоединить фишку с проводами и подсоединить ее к вольтметру. После этого запустите двигатель и замерьте значение подающегося на датчик напряжения, оно должно соответствовать 5 В.

Для снятия, диагностики и замены датчика температуры понадобится не так уж и много:

  • Ключ на 19;
  • Мультиметр;
  • Емкость для слива охлаждающей жидкости;
  • Электрочайник;
  • Термометр;

Перед снятием элемента нужно частично слить жидкость с системы. Всю сливать необязательно, поскольку он находится в верхней части двигателя, достаточно слить до уровня ниже положения ДТОЖ.

Затем от датчика отсоединяется фишка с проводкой. Ключом на 19 он выворачивается из своего посадочного места.

Видео: Проверка датчика температуры охлаждающей жидкости

Ещё кое-что полезное для Вас:

Проверяют датчик при помощи электрочайника с термометром и мультиметра, переведенного в режим измерения сопротивления. Провести диагностику можно двумя способами.

  1. При первом способе погружают рабочую часть ДТОЖ в электрочайник с холодной водой, туда же помещается и термометр. Использовать можно только электронный термометр, способный замерять высокие температуры. К самому датчику подсоединяется мультиметр и электрочайник включается в сеть. При повышении температуры воды, сопротивление датчика будет падать. Так, при температуре воды в +15 С, сопротивление должно составлять 4450 Ом. При +40 С показания мультиметра должны составлять 1459 Ом. Нагревать воду нужно до температуры в 100 С. При таком значении сопротивление должно быть минимальным – 177 Ом. Если значения отличаются, значит, датчик подает некорректную информацию.
  2. Второй способ подойдет в случае, если нет термометра. Для проведения замеров сопротивления ДТОЖ погружают в воду уже после ее закипания. При этом температура воды будет приближаться к 100 С. Этого вполне достаточно для проведения замеров. После опускания рабочей части датчика температуры в кипящую воду сопротивлениее должно быть немного больше 177 Ом. Если разница большая, датчик неисправен.

Замена датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости является неремонтируемым, поэтому при обнаружении некорректной его работы он попросту заменяется.

Видео: Замена датчика температуры охлаждающей жидкости (ДТОЖ) ВАЗ 2115 (2113, 2114)

После приобретения нового датчика температуры желательно его сразу проверить указанными методами. Если все показания в норме, его устанавливают на место снятого. Перед вкручиванием его в посадочное место, резьбу обрабатывают герметиком.

После установки нового элемента к нему подсоединяется поводка, перепутать положение фишки невозможно, поскольку на ней есть специальные направляющие пазы. Далее охлаждающая жидкость в системе доводиться до нормы. Затем убедитесь, что не происходит ли протекания жидкости через датчик, а после уже производить запуск мотора.

Если замена датчика никакого результата не дала, двигатель продолжает, к примеру, перегреваться или не набирает должной температуры, ищут причину в остальных элементах системы. Возможно, что термостат не срабатывает и жидкость постоянно циркулирует либо по малому, либо по большому кругу.

avtomotoprof.ru

Проверка датчика температуры охлаждающей жидкости

Проверка датчика температуры является несложной процедурой, с которой может справиться даже начинающий автолюбитель. Датчик температуры охлаждающей жидкости (сокращенно — ДТОЖ) представляет собой термистор, то есть, резистор, изменяющий значение своего внутреннего сопротивления в соответствии с температурой, куда помещен его исполнительный элемент. Чаще всего для этого используют мультиметр (другое название — тестер, «цэшка»), который в состоянии измерять значение электрического сопротивления в цепи.

Содержание

Датчик температуры охлаждающей жидкости

Как работает датчик температуры ОЖ

Перед тем как перейти к обсуждению вопроса о том, как проверить датчик температуры охлаждающей жидкости, необходимо вкратце остановиться на признаках его неисправностях и разобраться с тем, как он работает. Это поможет определиться с диагностикой. Как указывалось выше, датчик температуры охлаждающей жидкости (иногда его называют просто датчик температуры двигателя) представляет собой термистор — резистор, изменяющий свое сопротивление в зависимости от изменения температуры, в частности охлаждающей жидкости системы охлаждения двигателя. Соответствующее значение сопротивления и его изменение фиксируется электронным блоком управления двигателем (сокращенно, ЭБУ), на основании которого он выдает соответствующие команды.

По информации от датчика температуры охлаждающей жидкости ЭБУ при запуске выставляет необходимое количество шагов регулятора холостого хода (РХХ), тем самым регулируя подачу топлива. Упомянутый термистор обладает так называемый «отрицательный температурный коэффициент». Это означает, что при холодной температуре его электрическое сопротивление имеет большое значение, а при нагреве чувствительного элемента это сопротивление падает.

Управление датчиком происходит путем подачи на него электрического сигнала с постоянным напряжением 5 Вольт от электронного блока управления через резистор с постоянным сопротивлением, которое находится внутри управляющего контроллера. Соответственно, температуру охлаждающей жидкости блок управления вычисляет по падению напряжения на датчике, который, как указывалось выше, имеет переменное сопротивление. На холодном двигателе падение напряжения будет больше, соответственно, на прогретом — меньше. И на холодном двигателе напряжение на датчике будет выше, а на горячем — ниже.

Признаки выхода из строя датчика ОЖ

О необходимости выполнения проверки датчика температуры охлаждающей жидкости, будут свидетельствовать ряд признаков. Однако тут стоит отметить, что перечисленные ниже ситуации могут быть признаками и других поломок в двигателе автомобиля, поэтому для получения точного результата необходимо выполнить дополнительную диагностику. Итак, к признакам поломки датчика температуры охлаждающей жидкости относится:

  • Активизация контрольной лампы на панели Check Engine. Однако она может активироваться и при других поломках, поэтому необходимо выполнить дополнительное сканирование кода ошибки.
  • Повышение расхода топлива. Это вызвано тем, что на электронный блок управления подается некорректная информация, и соответственно, он также не в состоянии определить сколько именно топлива нужно не только создания оптимальной топливовоздушной смеси, но и для поддержания температуры двигателя в нормальном (не аварийном) диапазоне.
  • Нестабильная работа мотора. В частности, нестабильная его работа на холостых оборотах, сложности с запуском (особенно в холодное время года), самопроизвольная остановка при низких оборотах.
  • Двигатель глохнет «на горячую». То есть, он может внезапно заглохнуть при достижении критической температуры охлаждающей жидкости. Причем это не зависит от того, какая именно охлаждающая жидкость была залита в систему (в частности, фабричный антифриз или обыкновенная вода).
  • Проблемы в работе охлаждающего вентилятора на радиаторе. Это может проявляться по-разному. В одних случаях вентилятор не включается вовсе, в других — не включается в аварийных режимах, в третьих — не выключается даже при остывании двигателя. При отключении датчика температуры охлаждающей жидкости электронный блок управления воспринимает это как обрыв цепи датчика и принудительно включает вентилятор. В любом случае для получения точной картины необходимо выполнить дополнительную диагностику датчика и/или термостата.

В связи с тем, что указанный датчик имеет достаточно простое устройство и чаще всего неразборной корпус, то при выходе его из строя он подлежит замене. Это касается практически всех машин, на которых установлено данное устройство.

Расположение датчика на двигателе

Для того чтобы выполнить проверку датчика температуры ОЖ необходимо знать, где он расположен. Естественно, что данная информация будет разниться у автомобилей различных марок и моделей. Однако существует несколько типовых признаков, по которым можно найти то место, где непосредственно закреплен датчик. Так, в большинстве случаев он расположен на выпускном патрубке головки блока цилиндров. Конструктивно он имеет металлическую резьбу, с помощью которой и вкручивается в соответствующее отверстие. Основное требование в данном случае — обеспечение прямого контакта его чувствительного элемента и охлаждающей жидкости. Именно такой контакт и обеспечивает точность показаний датчика.

Обратите внимание, что на некоторых автомобилях конструкцией может быть предусмотрена установка двух датчиков температуры. В этом случае первый из них фиксирует температуру охлаждающей жидкости на выходе из двигателя (цилиндров), а второй — на выходе из радиатора. Такой подход дает возможность более точного контроля за состоянием как двигателя в целом, так и его охлаждающей системы в частности. Однако два датчика обычно устанавливают на мощные и/или дорогие машины, где этот параметр критически важен, а в ЭБУ заложены специальные программы для работы двигателя. Дополнительную информацию об устройстве конкретного автомобиля вы можете найти в соответствующем мануале или технической документации.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

  • Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
  • Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
  • Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
  • Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
  • Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Как проверить работоспособность датчика охлаждающей жидкости

Существует два основных метода проверки исправности датчика температуры охлаждающей жидкости. Первый — с его демонтажом, второй — прямо на посадочном месте в двигателе автомобиля. В свою очередь первый метод также можно разделить еще на два. Первый — с использованием термометра, второй — без него. Демонтаж датчика обычно можно сделать с помощью обыкновенного гаечного ключа подходящего размера, предварительно отсоединив контактные клеммы от него. Но перед тем как выполнить демонтаж датчика, необходимо убедиться, что на ДТОЖ подается питание. Обычно оно равно 5 Вольтам постоянного напряжения. Это можно легко выяснить, отсоединив от датчика его фишку, и с помощью мультиметра, переведенного в режим замера постоянного напряжения (с соответствующим диапазоном) щупами проверить значение напряжения. Если напряжение присутствует и имеет указанное значение, то можно выполнять дальнейшую проверку датчика охлаждающей жидкости.

Проверка датчика температуры на машине

Многих автолюбителей интересует вопрос о том, каким образом проверить датчик температуры охлаждающей жидкости, не снимая его с посадочного места, чтобы упростить работу и выполнить ее как можно быстрее. А делают это при помощи многофункционального тестера, измерив сопротивление между его выводными контактами, то есть, сопротивление его электрической обмотки.

Прямо на машине делают проверку ДТОЖ, отсоединив фишку от датчика, чтобы был нормальный доступ к его электрическим контактам (выводам). Обратите внимание, что если двигатель горячий, то работать нужно осторожно, чтобы не обжечься самому и не оплавить электронный мультиметр и/или его щупы! Далее с помощью мультиметра, переведенного в режим измерения сопротивления необходимо замерить это значение между его выводами. Как указывалось выше, на холодном двигателе значение будет достаточно высоко, а при горячем — ниже. В качестве примера приведем техническую информацию для автомобиля ВАЗ-2110, дающую общее понимание о значениях сопротивления. При этом необходимо понимать, что у других легковых машин (использующих датчики похожих моделей) эти значения будут очень похожими, то есть, критически не будут отличаться.

Температура воды, °СЗначение сопротивления, ОмТемпература воды, °СЗначение сопротивления, Ом
+57280+451188
+105670+50973
+154450+60667
+203520+70467
+252796+80332
+302238+90241
+401459+100177

Справедливости ради надо сказать, что ломаются датчики не так часто, но вместо этого встречаются ситуации, когда ДТОЖ «врет», то есть, выдает некорректную информацию. Поэтому можно сравнить показания температуры по приборной панели и сравнить их с полученным значением сопротивления. Если датчик таки выдает неверную информацию, то имеет смысл его демонтировать и провести дополнительную диагностику с помощью термометра и нагревательного прибора для воды.

Проверка с термометром

Итак, необходимо предварительно демонтировать датчик с его посадочного места на двигателе автомобиля. Обычно это не представляет больших сложностей, и выполняется с помощью гаечного ключа подходящего размера. Заодно можно выполнить профилактику его резьбы в патрубке, почистить и смазать ее, да и сам датчик тоже в случае, если он исправен и автовладелец не будет заменять его на новый.

Далее необходимо налить воду в электрический чайник или другой сосуд, но в этом случае нужно воспользоваться для нагрева воды в дальнейшем кипятильником. Также для работы вам понадобится электронный мультиметр, работающий в режиме измерения электрического сопротивления. Чувствительный элемент датчика необходимо поместить в нагреваемую воду, а к электрическим контактам обеспечить нормальный доступ с помощью щупов мультиметра. Также в воду поместить термометр (желательно электронный, поскольку он обеспечивает более высокую точность измерения и удобство получения соответствующей информации о температуре воды).

Далее нужно пошагово произвести измерения сопротивления датчика в соответствии с повышением температуры. Желательно это делать с интервалом в 5°С (например, +15°С, +20°С, +25°С и так далее). В результате у вас получится массив данных, который можно оформить в таблицу. Эти данные нужно сравнить с данными, которые имеются в технической документации конкретного автомобиля или, в крайнем случае, с таблицей, приведенной выше.

Естественно, что в процессе измерения допускаются некоторые некритические погрешности, которые будут зависеть, во-первых, от условий проведения опыта, а во-вторых, особенностей конкретного датчика, поскольку зачастую даже у датчиков одинаковой модели сопротивление будет незначительно отличаться при одинаковых условиях проведения измерений.

Проверка без термометра

Данный метод проверки датчика температуры охлаждающей жидкости мультиметром аналогичен предыдущему, однако для его проведения не нужно применять термометр. Так, необходимо довести воду до кипения и поместить в нее чувствительный элемент датчика. Далее аналогично необходимо измерить значение сопротивления на его выводных контактах. Как указывалось в приведенной выше таблице соответствующее значение должно быть приблизительно равно 177 Ом. Однако необходимо учитывать погрешность и допускать, что температура воды в момент измерения может быть на пару градусов ниже, поэтому и сопротивление чуть-чуть выше.

Как проверить датчик температуры на ВАЗ 2110

В целом, проверка датчика температуры охлаждающей жидкости на ВАЗ 2110, 2112, «Приоре», «Калине» и других аналогичных «Ладах» идентична процессам, описанным в предыдущих разделах. Как правило, на упомянутых ВАЗах используют датчики с артикулами 23.3828 и 405213, или их аналог — 423.3828. Для проверки этого датчика автовладельцам будет полезно знать его сопротивление при разных температурах:

  • сопротивление при 15°С — 4033…4838 Ом;
  • сопротивление при 128°С — 76,7…85,1 Ом;
  • выход напряжения при 15°С — 92,1…93,3%;
  • выход напряжения при 128°С — 18,1…19,7%.

Что касается демонтажа датчика для его дальнейшей проверки/замены, то это мероприятие необходимо начинать с того, что немного слить охлаждающую жидкость. Причем делать это необходимо, когда мотор холодный с тем, чтобы не получить ожог, и не повредить инструменты/детали двигателя. Для демонтажа вам понадобится гаечный ключ на 19 мм. С его помощью нужно отвернуть датчик и демонтировать его вместе с уплотнительным кольцом. Также не забывайте вовремя менять антифриз в системе охлаждения двигателем!

Измеряем сопротивления датчика с шагов в 10 градусов цельсия начиная от закипания воды в сосуде с ДТОЖ и до ее остывания к комнатной температуры. Результаты сверяем с табличными данными.

Заключение

Датчик температуры охлаждающей жидкости (или датчик температуры двигателя) — устройство несложное, и его проверка не составляет больших сложностей. Для этого необходимо лишь иметь инструменты для его демонтажа, а также электронный мультиметр, воду и нагревательный элемент. Что касается ремонта датчика, то в большинстве случаев его выполнять нецелесообразно, поскольку этот процесс не стоит потраченного времени и усилий, а цена датчика охлаждающей жидкости не такая высокая. Исключением может стать чистка его контактов от грязи и/или коррозии. В некоторых случаях это дает возможность восстановить работоспособность ДТОЖ.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
