Диагностика демпферного шкива коленвала

Как заблаговременно определить и заменить демпферный шкив коленвала?


Наиболее эффективным вариантом нейтрализации колебаний двигателя является применение демпфера крутильных колебаний (также называемого шкивом коленвала с демпфером). Они широко распространены в дизелях, но также встречаются и в мощных бензиновых двигателях. В результате установки вспомогательное оборудование в значительной мере освобождается от динамических нагрузок.

При использовании обычного цельнометаллического шкива коленвала вместо демпферного, вибрации передаются на вспомогательное оборудование, что приводит к их преждевременному выходу из строя. Кроме того, это даже может отразиться на работе двигателя и впоследствии обратиться в капитальный ремонт.

Диагностика

Такие детали, как дорожка из эластомера, эластичные муфты и подшипники скольжения могут износиться вследствие старения и под влиянием агрессивной среды: чрезмерной жары или отрицательных температур, влажности, воздействия технических жидкостей или моторного масла. Но обнаружить сразу неисправности, разрушение шкива коленвала не всегда удается, потому что они возникают сначала с обратной стороны. Одним из первых симптомов, которые указывают на необходимость замены, является шум в области привода навесных агрегатов.

Срок службы шкива коленвала также зависит от стиля вождения и условий движения (например, от городских пробок или агрессивного вождения). Большинство колебаний двигателя происходит в нижнем диапазоне частот вращения коленвала. Существует риск повреждения от вибраций и повышения уровня шума, если шкив коленвала проверяется нерегулярно и не заменен по необходимости.

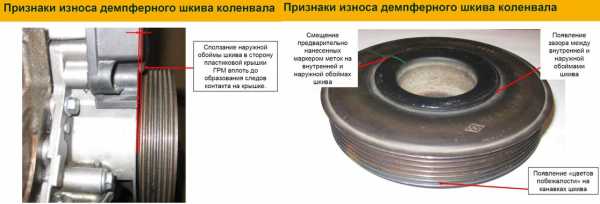

При диагностике следует обратить внимание на такие неисправности:

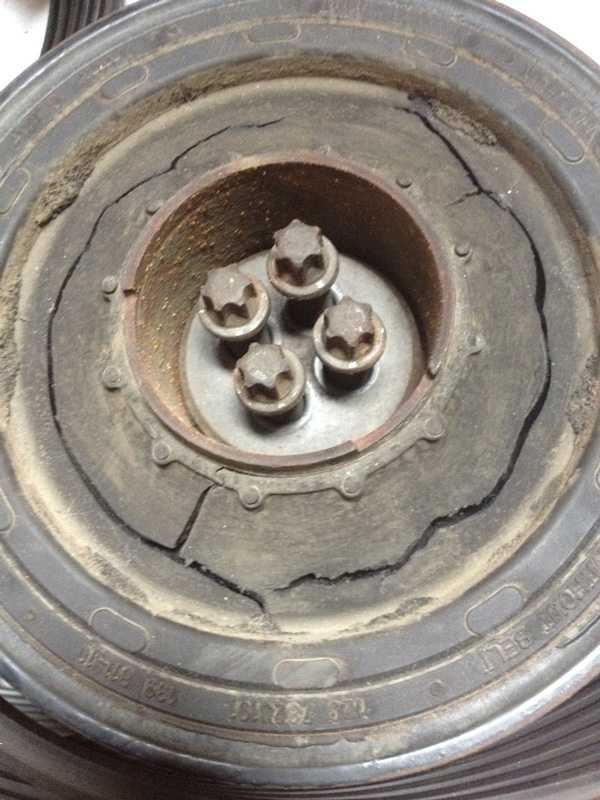

- Микротрещины на дорожке эластомера и\или на эластичной муфте

Они возникают из-за естественного старения каучука и резинового состава, в результате чего он трескается.

- Трещины с тыльной стороны

Возникает вследствие нагруженных условий работы: увеличенный температурный режим, попадание посторонних предметов.

- Расслоение дорожки из эластомера или эластичной муфты.

Главной причиной в таком случае является отсутствие ухода и ТО двигателя. Самый распространенный случай возникновения таких проблем – утечка масла через сальник коленвала. Постепенно количество масла становится все большим, а токсический эффект от него проявляется все сильнее - резина деформируется, что приводит к выходу из строя шкива коленвала.

- Износ в рабочей зоне.

Когда резиновая часть изнашивается - это приводит к неплотному прилеганию и дисбалансу всего шкива, что создает вибрации.

Советы по установке

  • Во время монтажа и демонтажа не нужно наносить удары и применять грубую силу
  • Использовать съемный инструмент
  • Не использовать ударный гайковерт
  • Затягивать болты с правильным моментом затяжки и с применением динамометрического ключа
  • Использовать новые болты, так как болты растягиваются и должны использоваться только один раз
  • Одновременно с заменой шкива коленвала рекомендуется замена поликлинового ремня, натяжного ролика и шкива генератора с обгонной муфтой
  • Проверить шкив на предмет биения и соосности
  • Замена шкивов рекомендуется по пробегу - каждые 120.000 км, так как видны далеко не все процессы старения и износа.

info-parts.ru

Демпферный шкив

Демпферный шкив коленвала – конструкция с компромиссом.

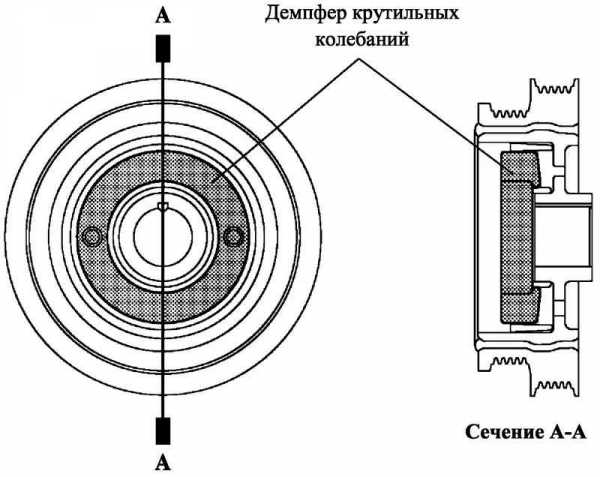

Демпфер крутильных колебаний коленвала или демпферный шкив предназначен для компенсации ударных нагрузок от мотора и снижения вибраций. В теории это призвано уменьшить износ подшипников генератора, приводных роликов и ремня, а также сделать работу дизельного мотора мягче. Правда, сам шкив из детали простой и не убиваемой превратился в элемент довольно капризный.

Преимущественно это касается дизельных двигателей, в силу специфики работы они в большей степени создают эти самые ударные нагрузки. Многие владельцы дизельных авто сталкивались с неожиданным обрывом приводного ремня генератора без видимых на то причин: ремень менялся в срок, а то и совсем недавно, посторонних шумов не издавал. Открываем капот и видим на шкиве только намотанные ошметки, резиновая лапша из ручейков. Обычно это выглядит так:



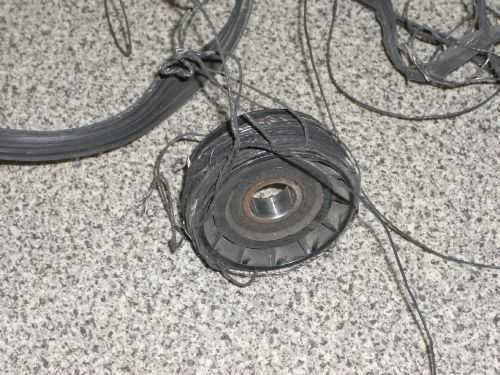

Чаще всего этим страдает шкив коленвала БМВ е46, БМВ е87, БМВ е60, БМВ е90. В общем, те модели, где ставились моторы BMW M47D20 и N47D20C. Но также и на трехлитровых моторах M57D30, которые стоят на БМВ Х5 Е53 и БМВ Х5 Е70 демпферный шкив не самая надежная деталь.

Почему это случается и что делать.

Взглянем на конструкцию демпферного шкива.




Она проста. Между внутренней частью, которая непосредственно крепится к коленвалу, и внешней, которая входит в зацепления с приводным ремнем, располагается прослойка из специальной резины. Она-то и гасит импульсное механическое воздействие, особенно сильное в момент запуска или резкого изменения частоты вращения коленвала.

В процессе работы резиновая часть, как наиболее слабый элемент конструкции, изнашивается. Перепады температур и атмосферные воздействия ускоряют процесс.

Производители рекомендуют замену демпфера крутильных колебаний раз в 100-120 тысяч км.

Запчасть эта недешевая, и часто без специального инструмента ее замена достаточна сложна. Поэтому мало кто из нас последует этой рекомендации при вполне «живом» демпферном шкиве. Самое важное не довести шкив до полного выхода из строя.

В половине случаев поломок демпферный шкив начинает издавать циклический стук. Повышенная шумность работы мотора также должна вас насторожить.

Важно! При каждом плановом техническом обслуживании необходимо проверять износ демпфирующего элемента шкива. Если ТО осуществляется в сервисе, не забывайте каждый раз напоминать мастеру об этом. Процедура эта крайне простая и при желании вы сами можете ее проделать. Возьмитесь двумя руками за шкив и попробуйте перемещать на оси вперед-назад и по диагонали. Если шкив легко поддается, а то и вовсе расхлябан, значит с заменой медлить нельзя.

Рекомендовать только оригинал не станем. Да, как правило он гарантированно отходит дольше, чем большинство аналогов, но и цена на некоторые переваливает за 20 тыс. Из неоригинальных брендов неплохо себя зарекомендовал Corteco.

Возможно, вы как раз столкнулись с этой проблемой. Ниже приведены наиболее ходовые демпферные шкивы, чтобы облегчить вам поиск. Вы можете купить в maribo-auto.ru как оригинальные, так и неоригинальные шкивы, производства таких брендов как Corteco, SNR, Febi, INA и других. Сроки поставки от 0 дней.

11 23 7 805 696 Шкив коленвала БМВ E39, Е46, Е90, Е60, Е83, E87 M47D20 цена, аналоги, купить
11 23 7 823 191 Шкив коленвала БМВ E87, E90, E60 N47D20 цена, аналоги, купить
11 23 8 511 371 Шкив коленвала БМВ Е46, Е90, Е60, X5 E53, X5 Е70, M57D30 цена, аналоги, купить
11 23 7 800 026 Шкив коленвала БМВ X5 E70, F07, F10, F11, N57D30 цена, аналоги, купить
03G 105 243 Шкив коленвала Фольксваген Т5, Caddy, Passsat 1,9d цена, аналоги, купить
1 837 783 Шкив коленвала Форд Фокус II, Форд Фокус III, Форд Мондео 2,0d цена, аналоги, купить





maribo-auto.ru

Шкив коленвала — что это такое и с чем его едят

Деталь, которая не бросается в глаза и кажется несущественной, в действительности играет важную роль в обеспечении работоспособности всех систем автомашины. Имея достаточно простое и надёжное устройство, шкив коленвала иногда нуждается в замене. Чаще всего его снимают при необходимости замены сальника коленвала. В этой связи важно знать, какие существуют виды шкивов, с чем могут быть связаны поломки, как производится замена.

Разновидности шкивов для коленчатого вала

На видео изношенный шкив коленвала ВАЗ

Подавляющее большинство механизмов автомобиля используют для своей работы энергию, получаемую от вращающегося коленчатого вала. Если вращение колёс обеспечивается целой системой валов и шестерён, то для приведения в действие газораспределительного механизма (ГРМ), генератора, помпы, кондиционера используется шкив коленвала.

В разные периоды автомобилестроения и для разных марок авто, применялись независимые друг от друга конструкторские решения шкивов. Утверждать, какой тип шкивов лучше, не имеет смысла, для разных условий эксплуатации автомобиля – свой тип шкива.

Коленвал со шкивом под клиновый ремень

Практически все легковые, грузовые автомобили, автобусы с моторами, разработанными отечественными конструкторами в советскую эпоху, оснащены ременной передачей для генератора. Шкив под такой ремень имеет цельнолитую (цельносварную) конструкцию, а паз повторяет конфигурацию клинового ремня.

На конец вала шкив насаживается через шпонку, что препятствует его прокручиванию, и закрепляется с помощью гайки (реже – болта). Максимально простая конструкция позволила использовать шкив на протяжении всего периода эксплуатации мотора.

Зубчатый шкив коленвала

С целью облегчения системы и провода газораспределения конструкторы предложили использовать не цепь, а ремень. Подобная конструкция встречается почти на всех современных авто. Для того, чтобы добиться максимального совпадения угла вращения коленвала и распредвала, внутренняя поверхность ремня имеет пазы, а на внешнем ободе шкива нанесены зубы. Именно поэтому такой шкив назван зубчатым. При условии своевременной замены ремней и правильной эксплуатации сам шкив служит достаточно долго, и поломка встречается редко.

Демпферный шкив коленвала

В момент запуска и резкого изменения частоты вращения коленвала на ремень и систему газораспределения оказывается сильное импульсное механическое воздействие. Разработчики предложили оснастить шкив демпфером – резиновой прослойкой между внутренней обоймой и внешним рабочим диском. Подобная конструкция нашла широкое применение в моторах для микроавтобусов, автомобилей небольшой грузоподъёмности.

Конструкторы добились желаемого результата, но одновременно существенно сократили срок эксплуатации шкива. Резина от перепадов температур, агрессивной среды, механических нагрузок теряет эластичность, разрушается. Автовладельцы вынуждены непрерывно следить за состоянием демпфера и срочно менять шкив при появлении дефектов. Иногда шкив разламывается, что полностью обездвиживает автомобиль.

Как производится замена шкива коленвала

Видео о том как снять шкив коленвала

Какой конструкции не использовался бы шкив на моторе, принцип демонтажа и установки остаётся одинаковым.Если мотор расположен вдоль моторного отсека, то шкив находится в передней нижней части, за радиатором охлаждения. При поперечном расположении блока к шкиву можно добраться, если снять правое переднее колесо.

Наиболее часто задаваемый вопрос на автофорумах звучит так: какая резьба на шкиве коленвала? Проблема заключается в том, что гайка или болт имеют очень сильную затяжку. Испытывая серьёзные затруднения при демонтаже, автовладельцы сомневаются в правильном направлении приложения усилий.

Ответ в данном случае один – резьба правая, то есть откручивать гайку (болт) необходимо против часовой стрелки. Коленвал вращается в обратном направлении, что приводит к постепенному сильному затягиванию. Если добавить к этому процессы окисления, коррозии, то сорвать с места такую затяжку вручную очень сложно.

Зная некоторые приёмы весь процесс можно сократить до 10 минут. Алгоритм действий таков:

  • автомобиль устанавливается на смотровую яму, колёса фиксируются упорами;
  • при поперечном расположении блока снимается колесо, под тормозной диск подкладывается «козелок»;
  • на головку болта (гайку) коленвала надевается накидной ключ с удлиненным рычагом и упирается в пол по ходу вращения;
  • с распределителя зажигания снимается бронепровод, чтобы двигатель не завёлся;
  • кратковременным включением зажигания приводится в действие стартер, усилия которого обычно достаточно для того, чтобы сорвать болт (гайку).

Такой приём можно повторить несколько раз, пока затяжка не освободится. Далее отворачивание производится вручную. Для облегчения процесса рекомендуется заранее все стыки деталей покрыть слоем смазки типа «WD» или тормозной жидкостью.

Стянуть шкив с коленвала также непросто. Во-первых, посадочные размеры подбираются для наиболее прочного соединения и исключения люфта. Во-вторых, шпонка шкива коленвала также оказывает сопротивление из-за плотной подгонки. Идеальным считается использование специального винтового съёмника. При отсутствии таких приспособлений шкив снимают с помощью монтировки, аккуратно надавливая на тыльную поверхность шкива в разных местах.

Если автовладельцу удалось демонтировать шкив, то с его установкой проблем не возникнет. Всё происходит в обратной последовательности, а надёжный зажим коленвал обеспечит себе сам.

cartore.ru

Диагностика демпферного шкива коленвала

Как заблаговременно определить и заменить демпферный шкив коленвала?


Наиболее эффективным вариантом нейтрализации колебаний двигателя является применение демпфера крутильных колебаний (также называемого шкивом коленвала с демпфером). Они широко распространены в дизелях, но также встречаются и в мощных бензиновых двигателях. В результате установки вспомогательное оборудование в значительной мере освобождается от динамических нагрузок.

При использовании обычного цельнометаллического шкива коленвала вместо демпферного, вибрации передаются на вспомогательное оборудование, что приводит к их преждевременному выходу из строя. Кроме того, это даже может отразиться на работе двигателя и впоследствии обратиться в капитальный ремонт.

Диагностика

Такие детали, как дорожка из эластомера, эластичные муфты и подшипники скольжения могут износиться вследствие старения и под влиянием агрессивной среды: чрезмерной жары или отрицательных температур, влажности, воздействия технических жидкостей или моторного масла. Но обнаружить сразу неисправности, разрушение шкива коленвала не всегда удается, потому что они возникают сначала с обратной стороны. Одним из первых симптомов, которые указывают на необходимость замены, является шум в области привода навесных агрегатов.

Срок службы шкива коленвала также зависит от стиля вождения и условий движения (например, от городских пробок или агрессивного вождения). Большинство колебаний двигателя происходит в нижнем диапазоне частот вращения коленвала. Существует риск повреждения от вибраций и повышения уровня шума, если шкив коленвала проверяется нерегулярно и не заменен по необходимости.

При диагностике следует обратить внимание на такие неисправности:

- Микротрещины на дорожке эластомера и\или на эластичной муфте

Они возникают из-за естественного старения каучука и резинового состава, в результате чего он трескается.

- Трещины с тыльной стороны

Возникает вследствие нагруженных условий работы: увеличенный температурный режим, попадание посторонних предметов.

- Расслоение дорожки из эластомера или эластичной муфты.

Главной причиной в таком случае является отсутствие ухода и ТО двигателя. Самый распространенный случай возникновения таких проблем – утечка масла через сальник коленвала. Постепенно количество масла становится все большим, а токсический эффект от него проявляется все сильнее - резина деформируется, что приводит к выходу из строя шкива коленвала.

- Износ в рабочей зоне.

Когда резиновая часть изнашивается - это приводит к неплотному прилеганию и дисбалансу всего шкива, что создает вибрации.

Советы по установке

  • Во время монтажа и демонтажа не нужно наносить удары и применять грубую силу
  • Использовать съемный инструмент
  • Не использовать ударный гайковерт
  • Затягивать болты с правильным моментом затяжки и с применением динамометрического ключа
  • Использовать новые болты, так как болты растягиваются и должны использоваться только один раз
  • Одновременно с заменой шкива коленвала рекомендуется замена поликлинового ремня, натяжного ролика и шкива генератора с обгонной муфтой
  • Проверить шкив на предмет биения и соосности
  • Замена шкивов рекомендуется по пробегу - каждые 120.000 км, так как видны далеко не все процессы старения и износа.

info-parts.ru

Шкив коленвала ВАЗ 2110 (фото)

ВАЗовские двигатели имеют две, несколько отличающиеся модификации гасителя крутильных колебаний и ступиц коленвала, проще говоря – шкива. На ВАЗ 2110 шкив коленвала может быть выполнен как блок, а также иметь разделенную систему со ступицей — демпфер.

Чугунный шкив коленвала

Когда только начиналось производство «десятки», «гаситель» колебаний коленвала был единым целым, при этом закреплялся лишь одним центральным болтом. Вместе с инжекторным ВАЗ 2110 появился демпфер. Он прикреплен к ступице болтами.

Демпферный шкив коленвала
Демпферный шкив коленвала
Демпферный шкив коленвала
Демпферный шкив коленвала

Назначение

Шкив коленвала предназначен для того, чтобы:

  • уменьшать амплитуду колебания коленвала, когда он резонирует. Собственно, для этой же цели народные умельцы делают облегченный коленчатый вал;
  • снижать шум от работы двигателя;
  • вращать механизмы, участвующие в работе двигателя. Совершается это с помощью шестерни и ременной передачи;
  • демпфер также передает импульсы, соответствующие числу оборотов коленвала на бортовой компьютер.

Возможные неисправности

Снятие, а в случае необходимости — замена шкива может потребоваться в таких случаях:

  1. Если провернулась ступица. Нужно сказать, что чаще всего это происходит из-за предыдущего неумелого ремонта. Дело в том, что у ВАЗ 2110 в посадочном месте для демпфера имеется фиксирующая втулка, запрессованная в шестерню. Она имеет свойство выпадать из шестерни, отчего ступица проворачивается;
  2. Из-под переднего сальника коленчатого вала «погнало» масло;
  3. Облегченный коленвал начал сильно резонировать;
  4. Шкив старого образца или демпфер болтается;
  5. Разбилось посадочное место демпфера. При такой поломке нужна замена, причем, желательно — вместе с шестерней коленчатого вала;
  6. Если необходимо снять коленвал — для ремонта, замены вкладышей, полуколец, его переделки в облегченный и т.п.

Демонтаж демпфера

На ВАЗ 2110 снятие демпфера производится в такой последовательности:

  1. Отсоединяем «массу» от АКБ;
  2. Снимаем вентилятор радиатора и гидромуфту;
  3. Ослабив болты, крепящие шкив вентилятора, снимаем ремень;
  4. Желательно снять радиатор, но если он не мешает, можно оставить, защитив его от повреждения со стороны подкапотного пространства листом фанеры или картона;
  5. Снимаем шкив с вентилятора радиатора;
  6. Получаем доступ к демпферу, отвинчиваем болты, демонтируем его;
  7. Снимая ступицу, необходимо зафиксировать ее от проворачивания (для чего существует специальный инструмент).

Далее действуем в зависимости от цели разбора. Если нужна только замена демпфера, производим ее и собираем все в обратной последовательности.

Следует знать, что замена вкладышей на ВАЗ 2110 может быть произведена как со снятием коленвала, так и без его демонтажа. Но для этого нужно специальное приспособление, к тому же, такую работу лучше поручить опытному мастеру – мотористу.

Если демонтаж коленвала произведен с целью замены вкладышей или полуколец, то продолжаем:

8. Снимаем облегченный или обычный коленчатый вал;
9. Производим снятие полуколец;
10. Оцениваем состояние вкладышей, и если им замена пока не нужна, то обязательно, снимая, производим маркировку каждого из них;
11. Но, к сожалению, как бы бережно владелец не относился к своему ВАЗ 2110, рано или поздно для вкладышей приходит время физического износа – им нужна замена.

Следует знать:

  • для ВАЗ 2110 выпускаются четыре ремонтных комплекта вкладышей. Покупать их нужно только комплектом, и только – в строгой последовательности размеров. Иногда, правда, возможны ситуации, когда приходится приобретать их «через размер» ;
  • таким образом, коленчатый вал служит только на протяжении четырех (а бывает – даже трех) капремонтов;
  • замена вкладышей не может происходить без шлифовки коленвала. Единственное исключение – если происходит его замена на новый. Заодно, опытный мастер может превратить коленчатый вал, в облегченный.

Но если замена шкива коленчатого вала – дело не такое уж сложное, по силам практически любому домашнему умельцу, то шлифовку, тюнинг коленвала следует поручать только опытным мотористам.

При обратной сборке учтите, что паз на ступице нужно непременно совместить с сегментной шпонкой. Кроме того, для болта, крепящего ступицу, нужен динамометрический ключ. Момент его затягивания должен составлять 400 Н/м.

Демонтаж «единого» шкива (старого образца)

Собственно, снятие и обратный монтаж шкива старого образца не имеет особых отличий, кроме того, что снимается он проще. Достаточно открутить всего один центральный болт и поддеть шкив двумя отвертками.

Оцените статью: Поделитесь с друзьями!
