Делаем ангельские глазки своими руками
Сделать оптику автомобиля привлекательной можно, установив так называемые ангельские глазки. Этот популярный среди автовладельцев элемент экстерьера первоначально был изобретен дизайнерами компании BMW. Ангельские глазки представляют собой четыре неоновых габаритных кольца, особый тип ламп с изогнутым контуром.
Помещаются такие кольца в фары. Светящиеся ангельские глазки не только создают ночью привлекательное эффектное свечение, но и служат прекрасной альтернативой габаритам дальнего света, обеспечивая безопасность движения и не вызывая дискомфорта у других участников дорожного движения. Небольшой расход электроэнергии также является преимуществом ангельских глазок. Все перечисленные характеристики порождают спрос среди автовладельцев на данный вид тюнинга. Впрочем, создать «ангельские глазки» можно и самостоятельно (посмотрев ВИДЕО), не затратив особых усилий и денежных средств на их изготовление.
Сделать светодиодные «ангельские глазки» своими руками легко!
Для этого потребуются следующие материалы:
1. Пластиковые прозрачные трубки из органического стекла, например, от жалюзи длиной по 45 см
2. 2 резистора по 220 Ом
3. 4 светодиода на 3,5 В (по два на одно кольцо)в качестве элементов свечения
4. Банка нужного диаметра для придания трубке формы кольца
5. Плоскогубцы
6. Герметик для крепления
7. Изолента.
Чтобы сделать ангельские глазки своими руками берем лист оргстекла и нарезаем четыре полоски длиной примерно 40см и 20см.
Далее полоски шлифуем наждачной бумагой, придаем круглую форму в сечении. Затем трубки обрабатываем любой автомобильной полиролью. Для изготовления кольца из трубки используем банку из-под кофе нужного диаметра и строительный (промышленный) фен. Сначала нагреваем трубку строительным феном так, чтобы она могла гнуться без деформации. Затем аккуратно накручиваем трубку на банку, используя плоскогубцы. При этом нужно добиться ровной формы кольца расположения его концов друг напротив друга. Обернув трубку вокруг банки, ждем не менее двух минут (лучше 5-7 минут), до тех пор пока пластиковая трубка не остынет и не затвердеет. После этого снимаем получившееся кольцо с банки. Делаем 4 таких кольца-заготовки. (см. фото).
Следующий этап – установка светодиодов. Для этого в торцах с двух концов получившегося кольца-трубки высверливаем отверстия. Толщина стенок составит приблизительно 1,0 – 1,5 мм, глубина около 5 см – предварительно стоит замерить длину и ширину у купленных светодиодов. Теперь берем светодиоды, и укорачиваем у них ножки (отрезаем), оставляем где-то 5 мм. Совет: промаркируйте светодиоды на полярность. Плюсовой контакт имеет выступ, бобышку. Укороченные светодиоды теперь спаиваем параллельно один к другому и припаиваем еще к каждому контакту провод. Причем провода также лучше взять цветные, чтобы легче определить полярность и не путаться при подключении. Резистор нужно впаять на расстоянии 15 см от диодов, на плюсовом проводе. После пайки можно приступить непосредственно к установке светодиодов в высверленные ранее отверстия в торцах кольца. Можно закапать дихлорэтан в каждую нишу для светодиода – свечение будет ярче (см. фото). Вот что должно получиться после пайки (см. фото).
Насечки по всей длине кольца создадут «эффект ресничек». Глубина таких насечек должна быть около 5 мм, а расстояние между ними – около 0,5 — 1см. Предварительно рекомендуется сделать насечки ножом, а затем углубить их с помощью дрели со специальной насадкой. Аккуратно обматываем все соединения, светодиод и резисторы изолентой. Завершающий шаг – скрепляем светодиоды вместе. Установка колец в фары производится в разных автомобилях индивидуально (см. фото). Можно прикрепить их при помощи обычного герметика. После установки фар проверяем работу светодиодных «ангельских глазок».
Вуаля! Наслаждаемся эстетикой и обновленным дизайном любимого автомобиля!

e-fee.ru

Делаем ангельские глазки своими руками

Сделать оптику автомобиля привлекательной можно, установив так называемые ангельские глазки. Этот популярный среди автовладельцев элемент экстерьера первоначально был изобретен дизайнерами компании BMW. Ангельские глазки представляют собой четыре неоновых габаритных кольца, особый тип ламп с изогнутым контуром. Помещаются такие кольца в фары. Светящиеся ангельские глазки не только создают ночью привлекательное эффектное свечение, но и служат прекрасной альтернативой габаритам дальнего света, обеспечивая безопасность движения и не вызывая дискомфорта у других участников дорожного движения. Небольшой расход электроэнергии также является преимуществом ангельских глазок. Все перечисленные характеристики порождают спрос среди автовладельцев на данный вид тюнинга. Впрочем, создать «ангельские глазки» можно и самостоятельно (посмотрев ВИДЕО), не затратив особых усилий и денежных средств на их изготовление.

Сделать светодиодные «ангельские глазки» своими руками легко!

ВИДЕО смотри здесь:

Для этого потребуются следующие материалы:
1. Пластиковые прозрачные трубки из органического стекла, например, от жалюзи длиной по 45 см
2. 2 резистора по 220 Ом
3. 4 светодиода на 3,5 В (по два на одно кольцо)в качестве элементов свечения
4. Банка нужного диаметра для придания трубке формы кольца
5. Плоскогубцы
6. Герметик для крепления
7. Изолента.

Чтобы сделать ангельские глазки своими руками берем лист оргстекла и нарезаем четыре полоски длиной примерно 40см и 20см.
Далее полоски шлифуем наждачной бумагой, придаем круглую форму в сечении. Затем трубки обрабатываем любой автомобильной полиролью. Для изготовления кольца из трубки используем банку из-под кофе нужного диаметра и строительный (промышленный) фен. Сначала нагреваем трубку строительным феном так, чтобы она могла гнуться без деформации. Затем аккуратно накручиваем трубку на банку, используя плоскогубцы. При этом нужно добиться ровной формы кольца расположения его концов друг напротив друга. Обернув трубку вокруг банки, ждем не менее двух минут (лучше 5-7 минут), до тех пор пока пластиковая трубка не остынет и не затвердеет. После этого снимаем получившееся кольцо с банки. Делаем 4 таких кольца-заготовки. (см. фото).

Следующий этап – установка светодиодов. Для этого в торцах с двух концов получившегося кольца-трубки высверливаем отверстия. Толщина стенок составит приблизительно 1,0 – 1,5 мм, глубина около 5 см – предварительно стоит замерить длину и ширину у купленных светодиодов. Теперь берем светодиоды, и укорачиваем у них ножки (отрезаем), оставляем где-то 5 мм. Совет: промаркируйте светодиоды на полярность. Плюсовой контакт имеет выступ, бобышку. Укороченные светодиоды теперь спаиваем параллельно один к другому и припаиваем еще к каждому контакту провод. Причем провода также лучше взять цветные, чтобы легче определить полярность и не путаться при подключении. Резистор нужно впаять на расстоянии 15 см от диодов, на плюсовом проводе. После пайки можно приступить непосредственно к установке светодиодов в высверленные ранее отверстия в торцах кольца. Можно закапать дихлорэтан в каждую нишу для светодиода – свечение будет ярче (см. фото). Вот что должно получиться после пайки (см. фото).

Насечки по всей длине кольца создадут «эффект ресничек». Глубина таких насечек должна быть около 5 мм, а расстояние между ними – около 0,5 — 1см. Предварительно рекомендуется сделать насечки ножом, а затем углубить их с помощью дрели со специальной насадкой. Аккуратно обматываем все соединения, светодиод и резисторы изолентой. Завершающий шаг – скрепляем светодиоды вместе. Установка колец в фары производится в разных автомобилях индивидуально (см. фото). Можно прикрепить их при помощи обычного герметика. После установки фар проверяем работу светодиодных «ангельских глазок». Вуаля! Наслаждаемся эстетикой и обновленным дизайном любимого автомобиля!

carmend.ru

Как сделать ангельские глазки своими руками

Большинство водителей скептически относятся к тюнингу автомобиля. Неважно, речь идет о внешних или о внутренних изменениях. И отчасти их можно понять, ведь в салоне авто всего хватает для комфортного передвижения. По техническим характеристикам машина полностью их устраивает, а главное сочетание динамики и расхода идеальны по соотношению цена-качество. Некоторых отпугивает дороговизна элементов тюнинга, некоторые имели печальный опыт в прошлом. Разговоры о том, стоит ли тюнинговать машину или нет, не прекратятся никогда, потому как ярые сторонники изменения авто никогда не поймут своих оппонентов, которые твердят, что все это лишь затраты времени, сил и издевательство над машиной.

  • Стоит ли ставить ангельские глазки
  • Как выбрать нужный вариант
  • Инструменты
  • Процесс изготовления
  • Процесс нанесения насечек
  • Окончательный этап
  • Стильное решение
  • Не смотря на все вышесказанное, мало кого оставляет равнодушным такой элемент тюнинга, как светодиодные ангельские глазки. После этого словосочетания сразу же на ум приходит название легендарной марки BMW, которая в начале 21 века своим гениальным решением произвела на свет необычную, захватывающую оптику фар головного света в виде четырех колец.

    Стоит ли ставить ангельские глазки

    Хозяева легендарных баварцев имеют свою точку зрения по этому вопросу. Многие считают, что ангельские глазки должны быть только на машине BMW. Действительно, это утверждение имеет смысл не только потому, что именно этот концерн придумал это ноу-хау, а еще из-за того, что не всем машинам с точки зрения эстетики пойдут на пользу такие изменения. Недостаточно просто купить или сделать ангельские глазки своими руками, нужно еще учесть тот момент, красиво ли они будут смотреться, и будут ли они уместны на другой марке авто. Достаточно часто можно увидеть в глазах прохожих и других водителей не восхищение после того, как они видят это изобретение компании БМВ, а простую улыбку, а иногда даже ухмылку. В любом тюнинге нужно для себя определить грань, которую лучше не переходить. В этом вопросе можно провести аналогию с пластической хирургией для человека: убрать изъян для улучшения внешнего вида – это одно, а вот постоянные эксперименты над внешностью ни к чему хорошему не приведут. Точно так же и в машинах, во всем стоит знать меру. Но, если хозяин точно уверен в том, что данные изменения оптики подойдут его машине, как нельзя лучше, то, естественно, никто не вправе его отговаривать.

    Как выбрать нужный вариант

    На сегодняшний день автовладелец может выбрать для себя цвет, диаметр, ширину и яркость глазок. Некоторые производители предлагают даже кольца с меняющимся цветом и даже мерцанием в виде стробоскопов. Если подходить к классическому варианту, то нужно делать четыре кольца – по два на каждую фару. При этом необходимо учесть ширину самой фары, потому как, если автомобиль небольшой, то, соответственно, и фары будут достаточно узкими. Нужно понять, что если два маленьких колечка в фарах будут смотреться несерьезно, придется остановить свой вариант на одном кольце, но большего диаметра. Далее необходимо определиться с цветом свечения. Оптимальным будет выбор между желтыми и белыми кольцами. Также, такой тип фар можно использовать как дневные ходовые огни, но с точки зрения рациональности использования ангельских глазок в виде ходовых огней желтый цвет будет лучше виден в светлое время суток, а значит, будет более безопасный. Сделать тюнинг своей оптики может каждый. Не стоит тратиться на покупку в магазине, а сделать все своими руками. При этом в домашних условиях затраты на изготовление будут намного меньше, а получившийся результат будет радовать больше, потому что сделанное своими руками ценится сильнее.
    Как выглядят белые, синие, желтые и красные ангельские глазки:

    Инструменты

    Для того чтобы сделать эту работу в домашних условиях, понадобятся следующие инструменты:

    • Термопластичный прозрачный пластик, так называемое, органическое стекло. Это специальный вид пластика, который может изменять свою форму под воздействием температуры. После нагревания трубки из термопластика ей с легкостью можно будет придать необходимую форму, в данном случае, в виде круга. Лучший способ для нагрева считается промышленный фен, если его нет, то можно использовать и бытовую духовку на кухне.
    • Жестяная банка. После того, как хозяин определится с размером диаметра для кольца, необходимо найти жестяную банку похожего диаметра, для того, чтобы заворачивать вокруг нее нагретые трубки. В ручном режиме сделать идеальное кольцо не получится, можно даже не пробовать.
    • Светодиоды 3.5 вольт. Важно учесть, что на каждое кольцо нужно по два диода. Это и есть элементы, за счет которых глазки будут светиться после завершения работы.
    • Плоскогубцы. Их используют для того, чтобы придавать необходимую форму нагретому пластику.
    • Резисторы 220 Ом. Элемент электрической цепи, который предназначен для того, чтобы подать необходимое количество тока для работы светодиодов.
    • Батарейка на 9 вольт
    • Изолента
    • Электродрель
    • Надфиль. Маленький напильник, который используется для выполнения особо тонких работ, имеет различные насадки. Надфиль также называют игольчатым напильником.

    Процесс изготовления

    • Для начала нужно выбрать оптимальную температуру нагревания пластиковой трубки. Если температура будет недостаточной, то при сгибании трубку можно поломать, если перегреть, то она вообще может утратить свою форму, т.е. расплавиться. Не стоит расстраиваться, если выбрать правильную температуру с первого раза не получилось. Для такой ситуации нужно иметь несколько запасных элементов пластика.
    • После идеально выбранной температуры данной трубке придается форма с помощью плоскогубцев. В помощь понадобится банка с нужным диаметром для того, чтобы сделать кольцо. Далее нужно дать пластиковому кольцу принять твердую форму, т.е. не трогать его на протяжении от пяти до десяти минут. После чего снять получившуюся форму с банки.
    • Следующий этап — соединительная пайка резистора и светодиода. Для реализации этого процесса необходим паяльник. Нужно помнить, что на одно кольцо нужно два светодиода. Паять их стоит по очереди. Для проверки правильности соединения берется батарейка на 9 Вольт. Если не происходит никакой реакции, то пайка прошла неправильно. После того, как первый светодиод правильно припаян к резистору, следует паять к нему и второй светодиод, после чего оба светодиода скрепляются.
    • После того, как соединение резистора и светодиодов работает нормально, можно переходить к этапу изоляции. Для этого необходимо обмотать изолентой светодиод и резистор. Все нужно делать аккуратно, не резко.

    В итоге получились кольца, которые равномерно горят по кругу с помощью диодов. Но для придачи эффекта ангельских глазок понадобится сделать на них насечки.

    Ангельские глазки своими руками, видео:

    Процесс нанесения насечек

    Для нанесения насечек необходим надфиль и дрель. Этапы нанесения:

    • Идет процесс шлифовки колец, избавление от лишнего материала. Кольца должны иметь идеальную форму, без торчащих краев.
    • Мастера советуют первоначальное нанесение насечек не дрелью, а с помощью ножа. После этого можно использовать дрель и надфиль.
    • После этого все обматывается изолентой.

    Окончательный этап

    После того, как на руках уже есть необходимое количество колец, можно приступать к тому, чтобы помещать их в фару. Это очень важный процесс, потому как можно с легкостью повредить фару при ее разборке. Поэтому ни в коем случае нельзя расслабляться. После разбора фары дотрагиваться до отражателя руками либо химическими растворами строго запрещено. Этим можно испортить деталь. Если нужно прочистить отражатель, рекомендуется использование ватных палочек. Далее, на стекла наносится герметик, к которому и будут крепиться ангельские глазки. При этом сделанные насечки ни в коем случае не смотрят в сторону лампы, они направлены наружу.

    Для окончательной герметичности используется силикон. Им обрабатывают расстояние между фарой и стеклом. Далее не продолжать работу в течении 30-45 минут для того, чтобы дать герметику высохнуть. По истечению этого времени можно смело включать фары и оценить получившийся результат.

    Стильное решение

    Тюнинг оптики машины для людей, кто не хочет тратить много времени, сил и денег для доработки своего автомобиля и задающихся вопросом «как установить ангельские глазки» практически беспроигрышен. Вечером такая оптика может показать себя с лучшей стороны. Внимание других участников дорожного движения гарантировано.

    4gear.ru

    Ангельские глазки своими руками

    Как сделать тюнинг фар своими руками ? Очень популярный способ сделать оптику привлекательной — установить ангельские глазки. Можно купить ангельские глазки и не заморачиваться, но ТАЗоводы — не те кто ищет легких путей ! 🙂 Рассмотрим, как можно сделать ангельские глазки на ВАЗ 2110 своими руками.

    Варианты установки ангельских глазок:

    1. Купить альтернативные фары с ангельскими глазками
    2. Сделать ангельские глазки с помощью светодиодной ленты (кольца)
    3. Изготовить ангельские глазки с помощью прозрачной трубки.

    Более подробно по каждому пункту:

    Все знают, что можно купить ангельские глазки вместе с оптикой. К примеру, Pro-Sport, оптика, которая продается во многих интернет-магазинах.
    Цена на фары Pro Sport обычно от 4000-7000тыс. Но честно говоря, качеством данная оптика не выделяется и покупать ее я Вам не советую 🙂



    Далее, можно купить ангельские глазки отдельно от оптики. То есть, Вы покупаете светодиодное кольцо (или светодиодную ленту) и сами устанавливаете ангельские глазки (это кольцо из светодиодов) в свои фары. Процесс установки светодиодного кольца в фары Киржач.
    Цена на ангельские глазки (а точнее на светодиодные кольца) не высокая, порядка 200р.
       Третий вариант — это сделать ангельские глазки своими руками. Этот пункт я и хотел рассмотреть более детально в данной статье.

    Продаются готовые ангельские глазоки (например, ангельские глазки гибкий неон или комплекты готовых прозрачных колец с подсветкой от светодиодов). Нужно будет лишь установить их в фары.
    Цена на ангельские глазки, сделанных не из множества светодиодов, а из прозрачной трубки или неона начинаются от 1500р до «много денег» :).
    Вы можете сэкономить большую сумму денег если сделаете ангельские глазки самостоятельно. А эффект свечения будет одинаковым (при условии, что Вы изготовите качественные ангельские глазки 🙂 )

    Как можно сделать ангельские глазки на ВАЗ  ?
    Оказывается все гораздо проще, чем кажется. Достаточно найти необходимый материал и выделить немного времени.

    Рассмотрим процесс изготовления ангельских глазок:
    На самом деле в интернете очень много фотоотчетов, который показывают, как сделать ангельские глазки из прозрачных стрежней.
    Здесь же я привел только основные, самые главные моменты при изготовлении колец.


    Ангельские глазки на любой автомобиль своими руками

    Понадобится:

    1. Прозрачные пластмассовые палочки (например, для жалюзи или «Поводок шторный плексигласовый»). Важно, что бы эта палочка была НЕ полая.
    2. Резисторы.
    3. Светодиоды.
    4. Прочная банка диаметром соответствующем диаметру фары. (в фары Киржач можно установить кольцо у которого внутренний диаметр 54 мм, наружный 70 мм).
    5. Плоскогубцы
    6. Батарейка на 9 вольт.
    7. Пилка, надфиль или дрель с дисковой насадкой.
    8. Дрель со сверлом 5 мм.



    Прозрачный стержень необходимо разогреть до того момента, когда его можно будет легко деформировать.
    Разогревать можно в духовке, либо строительным феном (что правильнее).


    Используя плоскогубцы, огибаем стержень вокруг банки начиная от центра трубки и переходя к краям. (перегрев ведет к образованию внутри стержня мелких пузырьков)


    Когда стержень застыл, отпиливаем края, что бы было достаточно места для крепления светодиодов.


    Собираем светодиоды и резистор. (как определить какой нужен резистор для светодиода)

    Проверить можно 9v батарейкой.


    Изолируем.
    Торцы стержня гладко шлифуем.


    Далее делаем насечки с одной стороны стрежня с шагом 2…2,5 мм и с отступом от концов (1…1,5 см)
    Что бы насечки получились ровные, то можно использовать пластиковый хомут.
    Желательно стержень подключить к светодиодам, что бы видеть, как насечки будут смотреться уже на готовом варианте.

    Чтобы яркость свечения насечек ближе к середине стержня не падала, нужно постепенно углублять насечки по направлению к середине кольца (от 0,2мм по концам до 0,5мм в средней части).
    Пример, когда свечение не равномерное.



    Спаиваем диоды вместе (лучше последовательно, для уравнивания протекающего через них тока).
    На торцах кольца сверлим отверстия длиной 5-7 и диаметром 5 мм и вставляем в них светодиоды.
    Концы трубки можно закрыть фольгой.

    Закрепляем с помощью термоусадочной трубки. Лучше белого цвета, что бы не бросалось в галаз.
    Аккуратно вытаскиваем выводы светодиодов.


    Включаем.



    Как смотрятся ангельские глазки на ВАЗ 2110:














    Как установить ангельские глазки ?
    Закрепить ангельские глазки на фарах Киржач можно с помощью герметика либо супер клея. Изготовленное кольцо должно крепиться вокруг линзы насечками внутрь фары.
    Установить ангельские глазки в фары Bosch таким же методом не получится, т.к. в них подобное места для крепления кольца отсутствует. При желании можно установить ангельские глазки можно в любую фару, используя к примеру какие то дополнительные крепления. Главное, чтобы конструкция держалась надежно и смотрелось тоже на пять !


    Заключение

    Иногда бывает тяжело найти подходящий стержень (не полый и хорошего качества) для изготовления ангельских глазок. Трудно на глаз сразу определить подойдет ли трубка или нет. Поэтому некоторые покупают сразу несколько разных трубок и пробуют изготовить кольца с каждым из них в отдельности.

    Хоть процесс изготовления ангельских глазок кажется весьма простым, но на самом деле нужен небольшой опыт для изготовления ангельских глазок хорошего качества. Возможно у Вас не получится сделать красиво в первый раз. Может быть светодиоды окажутся не такие яркие как хотелось бы, или свечение трубки будет не равномерным. Учитывайте все минусы первого раза и у Вас все должно получится.

    Многие автолюбители не решаются устанавливать ангельские глазки в фары по причине того, что когда светодиод перегорит, то придется разбирать фару.
    На самом деле если светодиоды хорошо герметизированны и подобрано правильное сопростивление, то они будут гореть много лет.

    Кстати, вот еще пару фотоотчетов по установке ангельских глазок (раз, два).




    Ангельские глазки в фары ВАЗ 2110 я..




    Установить и подключить ангельские глазки в фары автомобиля..



    Источник фото:
    Ключевые слова:

    xn--2111-43da1a8c.xn--p1ai

    Ангельские глазки своими руками

    Можно по-разному относиться к тюнингу, кому-то он не нужен ни при каких условиях, а кто-то без него жить не может, обязательно надо что-нибудь на автомобиль повесить или приклеить. Но в одном можно согласиться с любителями отделывать свой автомобиль – чем он заметней на дороге, тем меньше вероятность ДТП. И немаловажное значение в этом процессе играет тюнинг оптики. Благодаря его доступности, например, сделать те же самые ангельские глазки своими руками может каждый.

    Несколько общих замечаний

    Как выглядит один из возможных вариантов подобного тюнинга, показано на фото

    Насколько необходимо такое изменение внешнего вида – дело сугубо индивидуальное. Оно вполне безобидно, даже скорее положительно сказывается на безопасности, автомобиль становится более заметным, а также пользуется большой популярностью. И хотя сделать ангельские глазки своими руками можно достаточно просто, но как они будут гармонировать с общим видом автомобиля? Не получится ли так, что они будут вызывать только усмешку сторонних людей?

    Согласно сложившейся практике своими руками обычно изготавливают ангельские глазки, используя:

    • светодиодные кольца или ленту;
    • световод.

    Изготовление ангельских глаз с применением светодиодного кольца

    В этом случае подсветка будет отличаться некоторой дискретностью, как показано на фото.

    Для изготовления своими руками ангельских глазок подобным образом, необходимо приобрести светодиодное кольцо, на которое будут распаяны smd светодиоды, или светодиодную ленту. Все операции по применению ленты приведены на видео


    а светодиодов smd – на видео

    При выборе светодиодного кольца, лучше всего использовать вариант с установленными светодиодами. В противном случае вам придется их паять, а более-менее хорошо их можно запаять с использованием специального оборудования.

    После изготовления самого светящегося элемента требуется его установка в блок фар. Процедура это достаточно ответственная и требует тщательного выполнения, не стоит забывать, что потом придется фару собирать и ставить на машину. Установка ангельских глазок, выполненных на основе светодиодного кольца, приведена на видео

    Изготовление ангельских глаз с применением световода

    Подсветка в этом случае получается сплошная, как показано на фото.

    В данном случае используется несколько другая технология. Источником света также выступают светодиоды, причем они могут быть разного цвета. Однако свет от них попадает в световоды, в торцах которых и стоят излучатели. Эти световоды представляют собой цилиндрические стержни, выгнутые в форме круга под размер фары.

    При таком варианте изготовления, основным является изготовление световода. Он представляет собой круглый стержень из оргстекла, и как правило, найти его достаточно трудно. Но зато можно изготовить своими руками. Для этого подбирается подходящий по толщине обычный лист оргстекла, из него вырезается квадратный стержень, примерно 1х1 см. Он обрабатывается напильником, шкуркой для придания ему круглой формы.

    Затем шлифуется мелкой шкуркой (нулевкой) и полируется пастой ГОИ или автомобильной полиролью. В итоге будет получен прозрачный круглый стержень, который и послужит световодом.

    Его нагревают, и используя подходящую оправку, сгибают по форме будущего места установки. Отрезают необходимую длину, в торце сверлят глухие отверстия, чтобы в них поместились два светодиода. Далее их соединяют с соблюдением полярности межу собой, припаивают балластный резистор и проверяют качество свечения. Весь процесс, как своими руками сделать ангельские глазки в соответствии с этой технологией, приведен на видео

    А что же лучше?

    Чтобы выбрать какой из вариантов ангельских глазок вам больше по душе, можно просмотреть следующее видео


    Установка на автомобиль такого элемента, как ангельские глазки, является довольно распространенной формой тюнинга. По крайне мере, он доступен и может быть выполнен своими руками. Подобные светящиеся элементы зачастую используются как ДХО, обозначая положение автомобиля на дороге.

    znanieavto.ru

    Ангельские глазки своими руками (20 фото изготовления)

    Решил сделать дневные ходовые огни по типу «Ангельские глазки» на свой автомобиль ВАЗ «Калина».

    Далее на фото показан подробный процесс изготовления «Ангельских глазок» своими руками.

    Первым делом приобрёл фольгированный двухсторонний текстолит, для изготовления буду использовать метод ЛУТ (лазерно утюжная технология).

    Распечатал заготовки плат на фотобумаге.

    Слои совмещаю на просвет под лампой, после совмещения скрепляю степлером, чтобы ничего не сместилось.
    Затем в конверт кладу текстолит.

    Грею утюгом по бумаге, чтобы рисунок с бумаги перешел на текстолит.

    Выпиливаю заготовки электролобзиком.

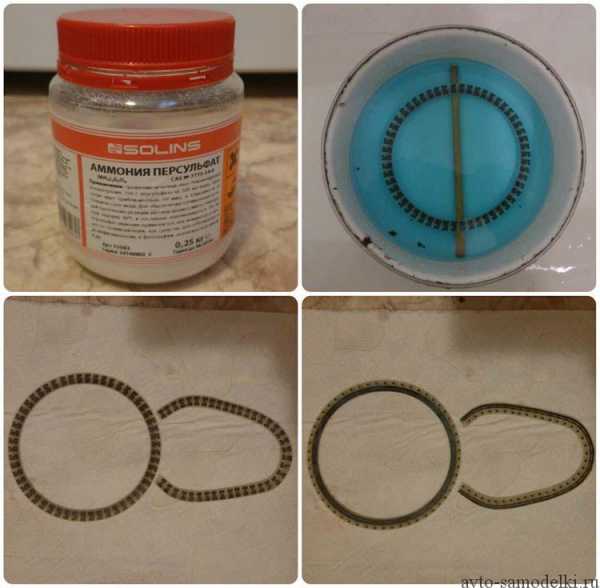

    Вытравляю платы в персульфате аммония.

    После травления достаём платы из раствора и счищаем тонер растворителем. Под тонером остаётся медь.

    Лудим платы, для этого использовал сплав Розе. Отверстия в платах, для соединения дорожек двух сторон, сверлил шуруповертом, сверло на 0,5 мм ломалось, пришлось сверлить отверстия сверлом 1 мм, но уже рядом с дорожками, потому что, диаметр сверла слишком большой и можно сорвать дорожку, в минусовую дорожку все равно пришлось попадать сверлом.

    Паяю светодиоды и резисторы, напряжение будет понижено стабилизатором до 9 вольт, поэтому резисторы подойдут всего на 20 Ом.
    Всего, на обе фары, понадобится 186 светодиодов и 186 резисторов.

    Припаиваю светодиод, соединяю проволокой, через просверленные отверстия, обе стороны платы и припаиваю резистор, и так 186 раз.

    Если всё так оставить, то будут видны точки свечения светодиодов, поэтому нужно установить светорассеиватель. Использовал микропризму. Купил в магазине, в упаковке 2 шт. размером 595 х 180 мм, чего вполне хватило на две фары.

    Разметил, выпилил электролобзиком.

    Приклеиваю корпус на светорассеиватель. Корпус использовал из полосок, вырезанных из светильника для навесных потолков.

    Проверяем, всё работает.



    Склеиваю двухкомпонентным клеем — Момент.

    Схема плавного розжига.

    В результате у автора получились вот такие Ангельские глазки, сделанные своими руками.

    Предлагаем посмотреть видео автора самоделки — работа Ангельских глазок на автомобиле ВАЗ.

    Автор самоделки: Евгений. г. Ярославль.

    Поделиться в соц. сетях

    avto-samodelki.ru

    Ангельские глазки своими руками



    Многих водителей давно интересует вопрос о том, как не тратить свои деньги и сделать ангельские глазки своими руками. На самом деле, выполнить данную работу можно, но, как и всякий труд, данные действия требуют усилий. Мы предлагаем вам прочитать небольшое руководство о том, как можно сделать светодиодные ангельские глазки своими руками.


    Изготовление ангельских глазок своими руками


    За пример возьмем изготовление осветительных устройств для машины марки ВАЗ 2110. Но такие варианты подойдут также и другим моделям авто.


    Варианты монтажа



    • Приобрести альтернативные фары с ангельскими огоньками.

    • Смонтировать ангельские огоньки при помощи прозрачных трубок.

    • Изготовление глазок со светодиодных лент (колец).


    Итак, у нас есть 3 пункта улучшения тюнинга авто и его оптики. Рассмотрим каждый более подробно.


    • Неоновые ангельские глазки своими руками можно и не делать, а просто приобрести их совместно с другими комплектующими оптики. Можно также взять биксеноновые линзы, а под них маски с уже готовым комплектом ангельских глазок. Но, данный вариант может быть слишком дорогостоящим и не каждому он подойдет. Как правило, к самостоятельному монтажу водители обращаются при попытках сэкономить. Также стоит знать, что ангельские глазки можно приобретать не только в комплекте с иными устройствами, но и отдельно, например, взять комплект самих глазок и самостоятельно их установить.



    • Самодельные ангельские глазки можно сделать со светодиодных колец или светодиодной ленты. Вы просто покупаете материал, а далее самостоятельно монтируете глазки и придаете им необходимую форму. При таком варианте легче всего делать ангельские глазки smd своими руками при помощи диодов. Этот вариант самый быстрый и недорогостоящий.

    • Ангельские глазки на Приору своими руками или любой иной автомобиль можно укомплектовать и согласно третьему варианту. Этот вариант отлично подойдет тем, кто хочет сэкономить на покупке и сделать наиболее дешевые, но качественные ангельские глазки.  Кстати, если все сделать правильно, то эффект от свечения будет хорошим.


    Самодельные ангельские глазки в фары ВАЗ и иные модели авто


    Для этого вам понадобится:


    • исходный материал, с которым вы дальше будете работать,

    • небольшие временные затраты.

    Чтобы изготовить фары с ангельскими глазками своими руками, вам нужно выполнить несколько следующих шагов.



    Шаг 1. Приобрести прозрачный стержень.


    Шаг 2. Далее разогреть его. Разогревать нужно до тех пор, пока он не станет пластичным и мягким и сможет легко поддаваться деформации.  Разогрев можно производить при помощи строительного фена.


    Шаг 3. Далее вам понадобятся плоскогубцы и банка или любая иная емкость округлой формы.


    Шаг 4. Пока стержни пластичны их нужно аккуратно обогнуть вокруг, например, банки.  Начинать стоит от центра трубки и медленно переходить к краям. Не стоит забывать, что стрежни нельзя перегревать, ведь внутри полости могут появиться пузырьки.


    Шаг 5. Вам стоит дождаться пока стержень застынет и его форма зафиксируется. Если вы хотите сделать диодные ангельские глазки своими руками, вам нужно сделать так, чтобы на кольцах было достаточно места для дальнейшего крепления диодов.



    Шаг 6. На этом этапе вам нужно собрать светодиоды и резистор.


    Шаг 7. Проводим изоляцию, а торцы на стрежнях нужно отшлифовать и сгладить поверхность.



    Шаг 8. После этого на поверхности каждой трубки (кольца) вам нужно сделать специальные насечки. Их размеры должны быть одинаковыми, чтобы во время свечения не была заметна разница. Лучше всего использовать насечки в 2 — 2,5 мм.

    Отпуск от концов может составить 1 – 1,5 см. Для того чтобы ваши насечки были ровными и не имели изъянов, вам стоит использовать пластиковый хомут. Также, для того чтобы видеть, как будут выглядеть в дальнейшем данные насечки, стоит на время подключить диоды.


    Шаг 9. Когда вы будете делать насечки ближе к середине кольца, обратите внимание, что в этих местах свет может быть более тусклым. Чтобы сделать его равносильным по всей поверхности, лучше всего в середине кольца углубить насечки.  Допустимое углубление составляет 0,2 мм в конце и 0,5 мм в середине.


    Шаг 10. Тут вам нужно начать спаивать вместе светодиоды. Если вас интересуют ангельские глазки на Калину своими руками или любую иную модель авто, можете использовать этот метод для монтажа оптики.  Спаивание нужно выполнять последовательно.



    Шаг 11. Делаем отверстия на торцевой части кольца.  Длина должна составлять 5-7 мм, диаметр 5 мм.  В отверстия нужно установить светодиоды.


    Шаг 12. Чтобы придать конструкции герметичности можно концы колец обрамить в фольгу. Также закрепление можно выполнить с помощью термоусадочной трубки. При этом лучше всего выбирать белый цвет, иначе трубка будет сильно выделяться на общем фоне и бросаться в глаза.


    Шаг 13. Теперь можно аккуратно вынуть выходы диодов.


    Шаг 14. Включаем готовые ангельские глазки.


    Ангельские глазки установка своими руками


    Для того чтобы установить самостоятельно готовую конструкцию вам нужно приобрести хороший герметик и с его помощью закрепить ангельские глазки в оптике. Если в вашей фаре нет специальных креплений, к которым можно герметично присоединить светящиеся кольца, используйте возможность установки дополнительных креплений.

    xenon-lampa.ru

    Оставить комментарий

    avatar
      Подписаться
    Уведомление о
    2019 © Все права защищены. Карта сайта
