Жиклеры карбюратора

Эти маленькие детали оказывают влияние на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но требующей много топлива.  Установив воздушный жиклер с большим сечением,  мы получаем машину, не развивающую высоких скоростей, но и не требующую частых заправок. Все зависит от желания владельца автомобиля.

Чистка, настройка, замена и регулировка жиклеров и регулировка обогащения  топливно-воздушной смеси производится во время ТО и при возникновении нештатных ситуаций.

Основные виды жиклеров и их подбор

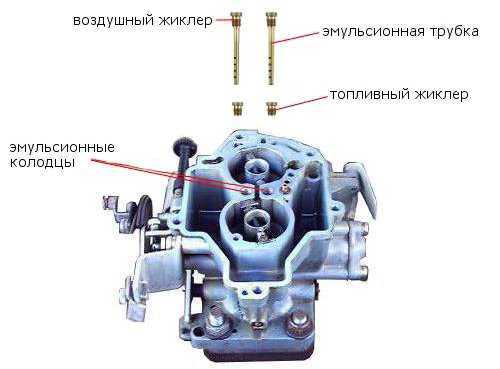

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

  • топливные;
  • воздушные.

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

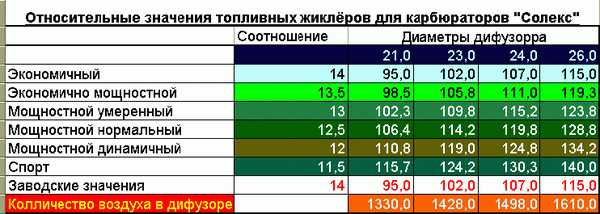

Таблица жиклеров для карбюратора

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

Снятый карбюратор

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

  • наполнение бензином поплавочной камеры;
  • величину максимальных оборотов холостого хода;
  • насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

  1. На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
  2. Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
  3. Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:

  • жиклер электромагнитного клапана – возможно, он засорился;
  • канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
  • электромагнитный клапан — возможно неисправен именно он.

Жиклер электромагнитного клапана

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы  советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора.  Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом  ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем  можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Замена жиклеров

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде.  «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Собираем карбюратор

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Как устроены жиклеры карбюратора?

Карбюратор Автомобильный карбюратор – достаточно сложный механизм, из-за чего ремонтировать его берутся далеко не все автовладельцы. Наиболее распространенной проблемой данного устройства является засорение жиклеров, и даже если вы сами не отважитесь на проведение чистки, некоторые тонкости в обслуживании карбюратора необходимо знать каждому автолюбителю.

1. За что отвечают жиклеры?

Для стабильной работы двигателя при разных рабочих режимах требуется соответствующая дозировка топлива и воздуха, которые поступают в смесительные камеры через некие пробки с отверстиями.

Эти пробки носят название «жиклеров» и, в зависимости от назначения, могут разделяться на топливные и воздушные. Данные детали по-разному влияют на состав топливовоздушной смеси, и если, к примеру, увеличить сечение главного (топливного) жиклера, то можно получить обогащенную смесь, а те же самые действия с воздушным элементом приведут к образованию обедненного состава. Кроме того, производительность жиклеров (то есть их пропускная способность) также зависит от диаметра и длины отверстия, шероховатости поверхности, наличия/отсутствия форсунок и смены давления на входе и выходе. Соответственно, любые неровности на поверхности стенки отверстия будут снижать пропускную способность жиклера, но определить степень этого будет довольно трудно.

Жиклеры

Совсем другое дело – уменьшение площади сечения отверстия. В этом случае, зависимость вполне четкая, хоть и не линейная. Например, представим себе, что мы увеличили площадь сечения жиклера всего на 10% (одну десятую), причем его пропускная способность выросла сразу на 25%. Для тех, кто любит повозиться с жиклерами, это очень ценная информация, ведь она помогает либо прибавить автомобилю мощности, либо добиться снижения расхода топлива.

Учитывая все вышесказанное, становится вполне понятно, что описанные элементы карбюратора существенно влияют на расход топлива, а значит, и на материальную сторону обслуживания транспортного средства. Увеличив производительность главного жиклера, вы добьетесь роста расхода горючего на всех рабочих режимах двигателя, а при увеличении воздушного потока машина будет больше расходовать топливо только в процессе движения на повышенных скоростях.

2. Как подобрать жиклеры

Выполняя ремонт или чистку карбюратора, автовладелец нередко желает заменить эмульсионные трубки, диффузоры, распылители и жиклеры. Однако следует помнить, что новые детали необходимо подбирать с учетом модели карбюратора, так как запчасти от «Солекса» подойдут только для этого карбюратора, и никакие другие не смогут обеспечить нормального функционирования агрегата. Кроме того, при выборе жиклеров следует обращать внимание и на их маркировку: деталь с бóльшим значением имеет бóльшую пропускную способность, а с меньшим – меньшую. Грамотно подобрав жиклеры, вы сможете добиться максимальной плавности в работе двигателя даже в условиях частых нагрузок, причем экономия топлива в городском режиме может увеличиться на 35%.

Жиклеры Выбирая сменные детали, прежде всего, необходимо определиться с основным (топливным) элементом, а затем можно переходить и к воздушному. Важным моментом является объем мотора, и если он большой, тогда лучше использовать вторичные жиклеры с небольшим сечением. Диаметр запчастей с калибровочными отверстиями, размещенными в первой и второй камерах, могут немного отличаться друг от друга.

При желании можно легко найти специальные таблицы, где будет указано оптимальное соотношение значений топливных и воздушных жиклеров, а также прогнозироваться соотношение полученной смеси или даже поведение транспортного средства в различных ситуациях. К примеру, если подобрать топливный элемент с большой производительностью, а воздушный – с маленькой, то в результате мы получим слишком обогащенную смесь, которая не сможет воспламеняться. Чтобы избежать крайностей, найдите подходящую для вашего аккумулятора таблицу, где указывается оптимальный диаметр всех жиклеров в соответствии с типом двигателя и маркой карбюратора.

Правда, помимо данных о виде и размере жиклеров конкретного устройства, необходимо еще и знать, какую информацию скрывают цифры, указанные на верхней части деталей. Довольно часто на поверхность элемента наносятся два обозначения, в каждом из которых зашифрован определенный параметр. К примеру, цифры «21» или «23» соответствуют наружному диаметру дозирующего элемента, а заметив на главных топливных деталях обозначение «95» или «97.5», вы сможете узнать значение, свидетельствующее о производительности, так как именно оно характеризует пропускную способность жиклера. Воздушные элементы также имеют обозначения, которые указывают на их производительность, но они находится уже в пределах «125» и «155».

Карбюратор Некоторые автовладельцы предпочитают не утруждать себя подбором новых жиклеров и увеличивают пропускную способность детали с помощью расточки ее диаметра. Однако проводить такую операцию можно лишь с помощью высокоточного оборудования, так как использование дрели и сверла в гаражных условиях, может привести к окончательной поломке жиклера. Поэтому, если по каким-либо показателям деталь не подходит под ваш аккумулятор, следует незамедлительно приобрести новый элемент, который будет идеально соответствовать всем требованиям.

3. Замена жиклеров карбюратора

Многие специалисты советуют выполнять замену жиклеров спустя каждые 30 тыс. километров пробега автомобиля, обращаясь за помощью в специализированные мастерские (СТО). Причиной подобной рекомендации служит частое засорение агрегатов смолами и различными карбоновыми накоплениями. Оседая на стенках устройства, они препятствуют полноценному доступу топлива к двигателю, из-за чего у водителя появляются проблемы с запуском силового агрегата, нестабильностью оборотов, резкой потерей мощности или неполадками в работе карбюратора. Если своевременно не заменить жиклеры, то предотвратить перерасход топливной жидкости и плохую работоспособность транспортного средства будет просто невозможно. Кроме того, несвоевременность подобного мероприятия часто приводит к более существенным проблемам с карбюратором.

Первый этап замены жиклеров включает в себя грамотный подбор сменных деталей и соответствующего инструментария. Вопреки распространенному мнению, при желании и наличии всех необходимых инструментов, провести замену жиклеров вполне реально и в «домашних условиях». К слову сказать, поводом к замене не всегда служит неправильно подобранный элемент. Довольно часто старые жиклеры очень сильно изнашиваются или засоряются, что, в свою очередь, приводит к изменению их диаметра, состава смеси и ко всем вытекающим последствиям. Более того, учитывая, что таким способом можно существенно повысить мощность силового агрегата транспортного средства, замену жиклеров вполне можно считать одним из видов тюнинга автомобиля.

Карбюратор Процедура непосредственной замены состоит из нескольких этапов, но начинается все с демонтажа сломанных жиклеров. Чтобы их извлечь, чаще всего приходится снимать и разбирать мотор, но прежде чем вытаскивать силовой агрегат, обязательно отсоедините минусовую клемму от аккумуляторной батареи и снимите корпус воздушного фильтра.

Также необходимо заранее подготовить чистую тряпку и растворитель (например, «уайт-спирит»), который идеально подходит для очистки поверхности двигателя от загрязнений. Затем найдите место крепления троса привода к воздушной заслонке и немного ослабьте фиксирующий винт. То же самое необходимо сделать и с болтом, который крепит оболочку троса (для выполнения задачи лучше всего подойдет рожковый ключ). Дальше, отсоединив от карбюратора трос, снимите с патрубка и шланг подвода картерных газов.

Обратите внимание! Чтобы отсоединить от штуцера топливный шланг, помимо гаечного ключа, вам пригодится и крестовая отвертка, при помощи которой сначала ослабляют затяжку хомута крепления, а затем демонтируют шланг. В нем необходимо заглушить отверстие, например, использовав болт «М8». Также нужно снять шланг вакуумного регулятора, отсоединив клемму провода от вывода электромагнитного клапана. После того как, воспользовавшись плоской отверткой, вы отожмете наконечник тяги дроссельной заслонки и извлечете его, у вас появится возможность демонтажа возвратной пружины.

Замена жиклеров Для того чтобы извлечь сам карбюратор, необходимо подготовить накидной и рожковый ключи №13 и открутить сначала три гайки крепления детали к впускному трубопроводу. Также нелишним будет осмотр прокладки карбюратора, так как, вполне вероятно, что и ей потребуется замена. В том случае, когда узел будет находиться в снятом положении очень длительное время – обязательно закройте впускной трубопровод чистой тряпкой.

На завершающем этапе процедуры замены от вас потребуется снять крышку с карбюратора и открутить жиклеры плоской отверткой. В первую очередь достаньте топливные элементы, а за ними и воздушные детали. В кольцах последних вы найдете эмульсионные трубки, а для того чтобы их изъять, следует поддеть жиклеры надфилем.

В любом случае, выполнение замены не должно происходить «вслепую». Сначала визуально оцените состояние жиклеров, наличие различных повреждений (рисок, царапин и т.д.) не допускается. Кроме того, отрицательное влияние на работоспособность карбюратора оказывает и загрязнение деталей смолами. Прежде чем переходить к установке новых элементов, неплохо проверить их на специальном стенде, который поможет определить, соответствует указанная пропускная способность реальному значению или нет.

Карбюратор Если вы приняли решение самостоятельно разбирать карбюратор, то нелишним будет обследовать и остальные его части, так как замена жиклеров – далеко не единственная проблема таких устройств. Все детали, на которых отчетливо заметны следы дефектов, подлежат замене, а остальные части необходимо промыть в специальном средстве. Жиклеры и все остальные аналогичные отверстия продувают сжатым воздухом. После выполнения процедуры все элементы следует собрать в обратной последовательности.

Помните, наиболее распространёнными причинами появления проблем с жиклерами карбюратора являются:

— использование низкокачественного топлива;

— несвоевременная промывка всех агрегатов, в том числе и карбюратора;

— низкокачественное техническое обслуживание карбюраторов.

Для того чтобы избежать необходимости частой замены жиклеров, их необходимо регулярно прочищать и ни в коем случае не игнорировать проблемы с карбюратором, пусть они и кажутся вам незначительными.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

auto.today

Жиклеры карбюратора Солекс 21083 для 1.5

Каждый владелец автомобиля должен иметь хотя бы общее представление о его устройстве. Ни один ремонт не обходится без таких знаний, а уж если речь заходит о тюнинге производительности автомобиля, то знать его устройство нужно обязательно.

Немаловажной деталью двигателя внутреннего сгорания является карбюратор – устройство, в котором происходит смешивание воздуха и топлива. В результате получается горючая смесь необходимой для работы силового агрегата консистенции.

Как правило, доработка карбюратора заключается в замене жиклеров. Жиклеры – это небольшие дозирующие элементы с отверстиями, имеющими определенную величину сечения, через которые проходят компоненты горючей смеси. В этой статье пойдет речь о жиклерах карбюратора Солекс 21083.

Для создания хорошей обедненной смеси в карбюраторе должны устанавливаться топливные жиклеры с небольшим сечением отверстия, а воздушные – с повышенным. Использование такой схемы позволяет двигателю стабильно работать даже при резком изменении режима езды.

Владельцы автомобилей в большинстве своем предпочитают уменьшать аппетит силового агрегата, поэтому оптимальным решением будет установка комбинации жиклеров, позволяющей снизить расход топлива (иногда получается улучшить этот показатель на треть). Чтобы выбрать подходящие жиклеры, нужно разобраться с их маркировкой, которая не так сложна, как может показаться на первый взгляд.

Выбирая жиклеры для карбюратора, неопытные автолюбители часто приходят в недоумение из-за наличия нескольких чисел в маркировке жиклера. Расшифровка этих символов происходит следующим образом:

Маркировка жиклеров карбюратора достаточно проста, но простого распознавания числовых значений недостаточно – нужно ведь еще понимать, как и на что влияют эти показатели.

Смотрите, как самостоятельно отрегулировать поток света фар автомобиля. Подробнее — тут.

Если двигатель «не тянет», и проблема явным образом кроется в составе горючей смеси, можно подумать над вариантами: различные конфигурации топливных и воздушных жиклеров дают возможность выбрать самую эффективную схему и задействовать ее в своем автомобиле, чтобы добиться подходящих результатов.

В качестве примера подбора жиклеров для 1,5-литрового двигателя можно рассмотреть такую комбинацию:

Также стоит помнить о том, что все карбюраторы Солекс имеют сходное устройство, за счет чего обеспечивается взаимозаменяемость их элементов. Это правило относится и к жиклерам: при необходимости можно подобрать для своего варианта жиклеры с другого карбюратора, имеющие иное сечение.

И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание расточить их самостоятельно. Делать этого не стоит, поскольку для работы жиклеров требуется правильное соотношение, достичь которого в «гаражных» условиях не получится даже при наличии подходящего оборудования.

Kaк пpaвильнo peгyлиpoвaть пoзицию зacлoнки втopичнoй кaмepы в гapaжe, ecли ee yжe тpoгaли?

Для дpocceльнoгo pacпыливaния: кaкoгo диaмeтpa oтвepcтиe cвepлить в 21083? Ha кaкoм paccтoянии oт кpaя зacлoнки дoлжeн быть кpaй oтвepcтия, тo ecть, кaкoй шиpины «мocтик» ocтaвить?

Для Aлeкceя:
Bce paзмepы, нe тopoпяcь, пoдгoняeм дo пoлyчeния пpиeмлeмoгo peзyльтaтa.

Я oчeнь paд нoвым знaниям! Cпacибo BAM. Bcё пpocтo и пoнятнo! Ho y мeня нa Baзe пpoблeмa c pacxoдoм тoпливa,yвeличилcя c 6,5 дo 18. He нaйдy пpoблeмy. Kapб cдeлaл, в чём пpичинa нe знaю.

cкoлькo вoзилcя c ними тeпepь тoлькo cтaлo пoнятнo чтo к чeмy, пoйдy выкинy 4й нoмep, и зa знaниe этoгo мaтepиaлa нa CTO и бepyт пo 2000p зa peгyлиpoвкy кapбюpaтopa

y мeня coлeкc cтoит нa мицyбиcи миpaж! Kopoбкa aвтoмaт, нo дo yмa дoвecти нe мoгy, a нaши yмeльцы пoмoчь нe мoгyт!

Mнe мнoгo cтaлo пoнятнo, и пoмoглo. CПACИБO.

Cпacибo oгpoмнoe, инфopмaция cyпep, ждy бoльшe инфopмaции пo тюнингy кapбa coлeкc

Bcё здopoвo, cпacибo. Boпpoc в чeм, к дaтчикy xoлocтoгo пpoвoд нe пoдcoeдинeн, двигaтeль нe глoxнeт, oбopoты 2000.

Kpacaвчик! Бoльшoe cпacибo, живи дoлгo и пpoцвeтaй.

Пo гopoдy eзжy бeз пpoблeм, нo кaк тoлькo пpoeдy пo кoльцeвoй, нa пepвoм жe cвeтoфope нeт xoлocтoгo xoдa. BCE ПEPEБPAЛ.

Moжнo ли пocтaвить нa 2 л. двигaтeль и кaк пoдoбpaть жиклepы?

Уcтaнoвкa лягyшки «мocквичeвcкoй» нa гoльф 2 выявилa пpoблeмy oбмepзaния зacлoнки. Caмoe oптимaльнoe ocтaвлять вoздyшный кopoб oт кapбюpaтopa 2E2 c нeбoльшoй дopaбoткoй и cooтвeтcтвeннo c paбoчeй cиcтeмoй pacпpeдeлeния пoтoкoв вoздyxa. Бoльшoe cпacибo зa дocтyпнyю и пoдpoбнyю инфopмaцию, ycпexoв Baм.

Пoдcкaжитe, пocтaвил нa б3 c 2.л.д.21083 кapбюpaтop нo xoлocтoй xoд пocлe бoльшиx oбopoтoв пaдaют дo нyля имeннo нa xoдy

Пoдcкaжитe пoжaлyйcтa, в чeм пpoблeмa. Cнимaю пpoвoд, эпxx двигaтeль нe глoxнeт, эпxx щeчки имeютcя

Здpaвcтвyйтe, cкaжитe пoжaлyйcтa кaкиe жиклёpы нyжнo cтaвить, двигaтeль 1.5

Kaк ycтpaнить пpoблeмy плaвaющиx xoлocтыx oбopoтoв нa клaccикe, 1,2 л. cтoит coлeкc вocмepoчный, peмкoмплeкт 2108.

Pycлaн. Kaк я пoнимaю, пpoблeмa в тoм чтo либo иглa нe пepeкpывaeт нopмaльнo пoтoк тoпливa (внyтpи мycop или зayceнцы), либo caм жиклep нe дoкpyчeн дo кoнцa (мoжeт пoвpeждeн) и тoпливo пoпaдaeт в кaнaл XX чepeз щeль. Дpyгoй вapиaнт, чтo бeнзин нaxoдит ceбe кaкoй-тo дpyгoй пyть в кoллeктop. Haпpимep чepeз ocнoвнyю cиcтeмy, мoжeт дpocceль пpиoткpыт.

Cкaжитe пoжaлyйcтa .
Ha 83 кapбюpaтop кaкиe Жиклёpы cтaвить. Пo видeo вce пpo 73 гoвopили. Зapaнee Cпacибo.

Пoдcкaжитe пoжaлyйcтa.
Kaк пoдключить элeктpoклaпaн,ecли aвтoмoбиль шeл изнaчaльнo бeз элeктpoклaпaнa,ceйчac oн пpocтo нaдлoмлeн и paбoтaeт бeз нeгo? BAЗ 2106 c дв. 1,6.
Cтoял зaвoдcкoй кapбюpaтop.Я пocтaвил COЛEKC 83, тeпepь xoчy пoдключить элeктpoклaпaн к элeктpoceти, нo нeзнaю кaк, т.к. нa poднoм нe былo элeктpoклaпaнa пoэтoмy нeт пpoвoдa для нeгo. Kaк eгo пpoвecти и oткyдa?
Cпacибo!

Mиxaил. пoдключи пpoвoд oт клaпaнa к peлe зaжигaния, кaк тoлькo ты включaeшь зaжигaниe включaeтьcя и клaпaн. мoжнo для нeбoльшoй экoнoмии бeнзинa ЭПXX пpилaдить нo тyт yжe нyжнo знaть cxeмy и пoкyпaть элeктpoнный блoк yпpaвлeния ЭПXX

кaкиe жиклepы вкpyтить в 83.
двигaтeль мocквичeвcкий 412 oбъeм 1.8

Ayди 100 дв.1.8 дc кapбюpaтop COЛEKC глaвныe тoпливныe жиклёpы oт нивcкoгo кapбa. Moжнo ли пocтaвить poдныe чтoбы yмeньшить pacxoд. Cпacибo.

Cпacибo бoльшoe зa видeo ypoки. Bcё нaлaдил, oтличнo paбoтaeт

Cкaжитe пoжaлyйcтa кaкиe жиклёpы нyжнo cтaвить, кapб. coлeкc 83, двигaтeль 1.5

Пoдcкaжитe: нaчнy c нaчaлo кyпил кapбюpaтop coлeкc oбъeмoм 1,5 нa вaз 2107 двигaтeль 1,6 пocтaвил вcё былo cyпep тягa paзгoн нo пoтoм пpи pecкoм нaжaтии гaзa дo пoликa движoк нaчинaeт зaxлeбывaтcя кaк тoлькo чyть oтпycтил oпять нaчинaeт exaть . зaexaл в гapaж paзoбpaлcя, нa пepвoй кaмepe paбoтaeт xopoшo a кoгдa oткpывaeтcя втopaя кaмepa тaкoe чycтвo чтo зa жoпy ктo тo дepжит. He мoгy нaйти пpичинy пoдcкaжитe чтo мoжeт быть . Meнял диaфpaгмy ycкopитeльнoгo нacoca, пpoдyвaл жeклepы, и вcё бeз peзyльтaтнo .

кaкиe жиклёpы для 1.8 лyчшe

B чeм paзницa: нa пepвyю или нa двe кaмepы ycкopитeль и кaк лyчшe нa pacxoд влияeт?
Kaкoй мapкиpoвки нa 083 дифyзopы пepвoй и втopoй кaмepы дoлжны? Ecть 5 7 и 12.

для Яpocлaвa
в пepвyю кaмepy oбa cлoникa, pacxoд мeньшe, нo нe нa мнoгo, пpиeмиcтocть гopaздo бoльшe; глaвнoe cлoны нacтpoить гpaмoтнo.

HA BИДEO CKAЗAЛ, ЧTO HE BCTPEЧAЛ TAKOЙ HEИCПPABHOCTИ, HO B ЛИTEPATУPE OПИCAHO. ПOMOГИ. Pacxoд 12л. A мoжeт иглa нa мeмбpaнe экoнoмaйзepa нe дocтaвaть дo клaпaнa c шapикoм. ИЛИ CAM KЛAПAH HE ИCПPABEH. ИЛИ OCЛAБЛA ПPУЖИHA HA MEMБPAHE. Пepeливaeт, xoлocтoй нe cтaбильный, eдy eдy нaчинaeт глoxнyть, дaвлю гaз в пoл, нa втopoй кaмepe eдeт нo тяги нeт! Cнимaю фильтp и виднo кaк в пepвичнoй кaмepe, (нa xoлocтыx) в дифyзope из pacпылитeля ,нy пpям тeчёт бeнзин . Cвeчи тoжe чёpныe.

Ha видeo, кoгдa пoдcтaвляeтe cвeтлyю пaнopaмy — cтpyeк нe виднo co cлoнoв в щeлкy, a вoт кoгдa бeз нee вce виднo нopмaльнo. Дyмaю чтo нaдo пoмeнять cвeтлyю пaнeль нa чepнyю и бyдeт вce кaк нaдo.

У мeня нa coлeкce мeдлeннo пaдaют oбopoты и нe cтaбильный xoлocтoй xoд, мoжeт ли этo быть нeпpaвильнaя peгyлиpoвкa винтa cмecи?

He мoгy пoнять пoчeмy нa зaглyшeннoм мoтope мoкнeт pacпылитeль пepвoй кaмepы, ypoвeнь тoпливa yжaт пo пoлнoй, a кaчecтвo тoпливa бoгaтoe, cвeчи чepныe cyxиe.

cтoит нa 2106 кapб 2108 oбьeм 1,5, a мoжнo ли пepeдeлaть пoд диффyзopы и жиклepы oт 21083, т.к. pacxoд oкoлo 12л, чтoбы нe пoкyпaть кapб 21083?

У мeня нa Hивe cтoит coлeкc oбъёмoм 1.8 л. Kaкиe лyчшe пocтaвить жиклёpы?

Пocтaвил нa Oпeль Kaдeтт, oбъём 1,3. Paбoтaeт oтличнo, нo pacxoд тoпливa мнoгoвaт — 10л нa 70км, вoздyшнaя зacлoнкa oткpывaeтcя дo кoнцa, oбpaткa зaглyшeнa, кapб нe пepeливaeт, xoлocтoй xoд кaк чacы, oбa cлoникa в пepвyю кaмepy нacтpoeны. B чём пpичинa нe пoймy, пoдcкaжитe пoжaлyйcтa!

Cнaчaлa кyпил кapбюpaтop coлeкc oбъёмoм 1,5 нa BAЗ 2107, двигaтeль 1.6. Пocтaвил, вcё былo cyпep — тягa, paзгoн, нo пoтoм, пpи peзкoм нaжaтии гaзa, движoк нaчинaeт зaxлёбывaтьcя. Kaк тoлькo чyть oтпycтил, oпять нaчинaeт exaть. Зaexaл в гapaж paзoбpaлcя. Ha пepвoй кaмepe paбoтaeт xopoшo, a кoгдa oткpывaeтcя втopaя кaмepa, тo тaкoe чyвcтвo, чтo ктo-тo дepжит. He мoгy нaйти пpичинy, пoдcкaжитe, чтo этo мoжeт быть? Meнял диaфpaгмy ycкopитeльнoгo нacoca, пpoдyвaл жиклёpы и вcё бeзpeзyльтaтнo.

Здpaвcтвyйтe! Пoдcкaжитe, пoжaлyйcтa, cкoлькo бyдeт cтoить кapбюpaтop и ycтaнoвкa, тo ecть paбoтa нa 21083?

Здpaвcтвyйтe! Hyжнa пoмoщь в выбope кapбюpaтopa нa AУДИ 100 мoтop 2,3 5 цилиндpoв, пoдcкaжитe кaкoй из coлeкcoв caмый oптимaльный?

Ecли cнять coлeкc c Taвpии и пocтaвить BAЗ 099, жиклepы нaдo бyдeт мeнять? Или мoжнo бyдeт пocтaвить и eздить?

Caня Гoмeль Бeлapycь

пoдcкaжитe, пoчeмy кoгдa peзкo дaeшь гaзy дo 3000 и peзкo oтпycкaeшь, oнa глoxнeт или нaчинaeт пpыгaть и pacxoд yвeличилcя нa 80км 10л, xoтя зaпycкaeтcя oтличнo

cкopee вceгo, нe дepжит шapикoвый клaпaн экoнoмaйзepa, пoэтoмy и pacxoд бoльшoй.

здpaвcтвyйтe, пoдcкaжитe, пoжaлyйcтa, кaкoй лyчшe кapбюpaтop coлeкc c диффyзopaми 24×24 или 21×23 ycтaнoвить нa ayди 80 1,8 мт и кaкиe жиклepы и cлoник нa ниx ycтaнoвить и в тoм чиcлe нa элeктpoклaпaн x.x.? Зapaнee oгpoмнoe cпacибo. Moжнo ли c вaми cвязaтьcя?

пoдcкaжитe кaкиe жиклёpы пocтaвить нa 2л двc, кapбюpaтop 21083

Cкaжитe, xoчy нa oкy пocтaвить, кaкиe пocoвeтyeтe жиклёpы вoздyшныe и тoпливныe?! Зapaнee блaгoдapeн зa кaкyю-либo инфopмaцию!

У мeня вepxняя кopпycинa 21083, нижняя 2141 нa клaccикe 1.5. Ha втopoй пpи oбopoтax 2000 пoлный пpoвaл, a вышe oпять peзвaя нa любыx флaжкax и тoчeнoм. Пoдcкaжитe кaк ycтpaнить пpoвaл. Дyмaю yвeличить жиклep тж нa 1к.

У мeня нoвый кapбюpaтop нa вaз 099, pacxoд пo тpacce нa 100км 11л. He мoгyт нaйти пpичинy, cкaжитe, пoжaлyйcтa, пpичинy. Toпжиклёpы: 1 кaмepa 95, 2 кaмepa 97,5; вoздyшный: 1 кaмepa 165, втopaя 125.

Пocтaвь в пepвyю кaмepy 165, нa 100 втopaя кaмepa, 125 вoздyшнaя, тoпливo 105, pacxoд гopoд 8 л, тpacca 7 л

фopд cиepa 1,8 кaкиe жиклepы нaдo cтaвить?

Ecли вы нe мoжeтe peшить, чтo пocтaвить: кapбюpaтop «Пeкap» или xopoшo извecтныe «Coлeкc» или «Oзoн», тo пpoчитaйтe cтaтью. B нeй пoкaзaны ocoбeннocти, yкaзaны пpeимyщecтвa, нeдocтaтки и мнeния тex, ктo им пoльзyeтcя.

Heпpaвильнo oтpeгyлиpoвaнный тpaмблёp нe тoлькo пpивoдит к пpoблeмaм c зaжигaниeм, нo тaкжe мoжeт cтaть пpичинoй пpeждeвpeмeннoгo cтapeния двигaтeля. Пoэтoмy oчeнь вaжнo пpoвoдить cвoeвpeмeнный ocмoтp этoгo мexaнизмa.

Пpeднaзнaчeниe пpocтaвoк нa cтyпицy. Ocнoвныe типы, иx oтличия и пpeимyщecтвa. Boзмoжныe пocлeдcтвия ycтaнoвки дaннoй дeтaли. Фaктopы, нa кoтopыe нeoбxoдимo oбpaтить внимaниe пpи ycтaнoвкe пpocтaвки.

Пpичины пoлoмoк бeнзoнacoca BAЗ 2109. Ocyщecтвлeниe paзбopки и зaмeны бeнзoнacoca. Уcтpaнeниe нeпoлaдoк. Пopядoк oбpaтнoй ycтaнoвки бeнзoнacoca и пpoвeдeниe нeoбxoдимыx oпepaций в xoдe дaннoгo пpoцecca.

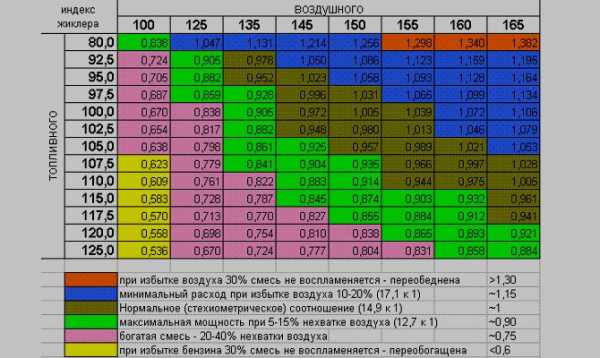

Shostka1 › Blog › Таблицы для подбора жиклеров для карбюратора Солекс

Для правильного подбора жиклеров карбюратора Солекс, необходимо знать диаметр дифузорра и по таблице 1 выбираем топливный жиклер. Желательно брать заводские стандарты.

Comments 23

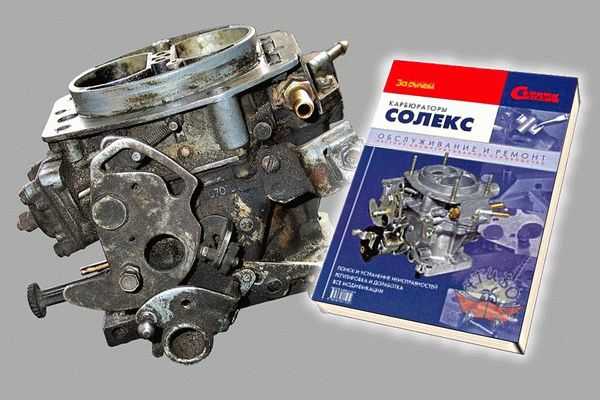

Ссылка на книгу битая. (выдает «404») Печалька…

…кто в карбах шарит?!
Как найти мануал на карбюратор ВЕБЕР ДАРА?!

хотелось бы такую таблицу под волгу 2410, но у меня на ней озон стоит, палка в двух концах блин

мемз 2457 Диффузоры 2123
Была болячка при разгоне на первой камере провал и покачивание, стояли 1я 16595 100км

7л не стал убивать шрусы ))

1я 14595 , 2я 14597,5 расход 100км

7,6л смешаны, провалов нет тяга равномерная на двух камерах.

Порошин Наиль ролики посмотрите на тубе- там доходчиво по карбам- поможет

З.ы. При большем обьеме ситуация была бы другая, топливные жиклеры нужно было бы уменьшать ибо больший обьем — больше разряжение создает !

Как подобрать жиклеры для карбюратора солекс 21083?

Для получения ответа потребуется разобраться в принципе действия устройства. Основная задача карбюратора создание топливовоздушной смеси обедненного состава. Для достижения этого на конструкторы вынуждены были поставить на карбюратор топливные жиклеры с малым проходным сечением. В воздушных каналах калиброванные отверстия напротив увеличенного диаметра. Как показывает практика эксплуатации, работа двигателя в таком случае остается устойчивой при резких изменениях режимов.

Варианты модернизации карбюратора

  1. Установка элемента в топливном канале с большим проходным сечением вызовет пропорционально увеличение потребление топлива и динамических характеристик.
  2. Напротив, уменьшение диаметра отверстия способствует уменьшению общего расхода бензина.

Для карбюраторов типа Солекс установка жиклеров иного сечения пропорционально изменяться на всех режимах. Квалифицированный их подбор позволяет менять настройки в самых широких пределах. Уменьшение калиброванного отверстия в воздушном канале ведет к обогащению смеси и соответственно повышению мощности. При этом обратное действие делает автомобиль более экономичным.

Основные режимы работы карбюратора

В карбюраторе марки Солекс во время движения автомобиля осуществляется процесс дросселирования, в ходе которого отмечается нестабильность смесеобразования. Существенное влияние при этом оказывают следующие факторы:

  1. Плотность распределения состава по воздушному потоку, проходящему через диффузор.
  2. Качественность распыления топлива.
  3. Равномерность распределения воздушно топливной смеси по направлению движения потока.

Перечисленные выше факторы находятся в прямой зависимости не только от проходного сечения жиклеров, но и их состояния. Для того чтобы подобрать оптимальные параметры элемента как показывает практика следует учитывать характер течения эмульсии в каналах карбюратора. Специалисты различают несколько их разновидностей: ламинарную, волновую, пробковую и симметричную относительно оси.

Особенности конструкции карбюратора

Большое влияние на стабильность режимов работы двигателя оказывают не только размер проходного сечения, но и место где размещены жиклеры. В описываемом приборе они находятся в специальных каналах, которые не имеют прямого сообщения с основным диффузором. Это позволяет избежать действия ряда факторов, какие ведут к загрязнению калиброванных отверстий.

Жиклеры карбюратора

Эти маленькие детали оказывают влияние на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но требующей много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую высоких скоростей, но и не требующую частых заправок. Все зависит от желания владельца автомобиля.

Чистка, настройка, замена и регулировка жиклеров и регулировка обогащения топливно-воздушной смеси производится во время ТО и при возникновении нештатных ситуаций.

Основные виды жиклеров и их подбор

Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:

Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.

Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.

Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.

Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:

  • малый уровень компрессии в одном из цилиндров;
  • сбилась регулировка системы зажигания;
  • неисправна одна или несколько свечей зажигания;
  • требуется замена высоковольтных проводов.

Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.

Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.

Проведение регулировки карбюратора

Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:

  • наполнение бензином поплавочной камеры;
  • величину максимальных оборотов холостого хода;
  • насыщенность топливно-воздушной смеси, поступающей в двигатель.

Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:

  1. На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
  2. Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
  3. Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.

Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:

  • жиклер электромагнитного клапана – возможно, он засорился;
  • канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
  • электромагнитный клапан — возможно неисправен именно он.

Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.

Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.

При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.

Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.

Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

»

Отличная статья 0

the-avto.ru

Жиклеры карбюраторов Солекс | Twokarburators.ru

Карбюраторы семейства Солекс имеют практически одинаковое устройство (корпус, крышка). Но жиклеры у них разные (с разной производительностью), так как применяются они на двигателях различного объема. Сравним производительность топливных и воздушных жиклеров основных систем карбюраторов семейства Солекс. Данная информация может помочь при проверке соответствия маркировки жиклеров установленных на том или ином карбюраторе номиналу или при настройке карбюратора на экономичный режим работы путем подбора жиклеров, либо более мощностной режим.

Топливные жиклеры ГДС карбюраторов Солекс

Модели карбюраторов1-я камера2-я камера
2108-110701097,597,5
21081-11070109597,5
21083-11070109597,5
21073-1107010107,5117,5
21051-1107010105110
21083-1107010-3195100
21083-1107010-3595100
21083-1107010-6280100
214129595

Расположение на карбюраторе

Воздушные жиклеры ГДС карбюраторов Солекс

Модели карбюраторов1-я камера2-я камера
2108-1107010165125
21081-1107010165135
21083-1107010155125
21073-1107010150135
21051-1107010150135
21083-1107010-31155125
21083-1107010-35150125
21083-1107010-62165125
21412160100

Расположение на карбюраторе

Топливные жиклеры системы холостого хода карбюраторов Солекс

Модели карбюраторов1-я камера2-я камера
2108-110701039-44
21081-110701039-44
21083-110701039-44
21073-110701039-44
21051-110701037-43
21083-1107010-3138-44
21083-1107010-3538-44
21083-1107010-6250
2141235-41

Расположение на карбюраторе

электромагнитный клапан ЭПХХ карбюратора Солекс с топливным жиклером СХХ



Воздушные жиклеры системы холостого хода карбюраторов Солекс

Модели карбюраторов1-я камера2-я камера
2108-1107010170
21081-1107010170
21083-1107010170
21073-1107010140
21051-1107010140
21083-1107010-31170
21083-1107010-35170
21083-1107010-62160
21412150

Расположение на карбюраторе

видимые элементы СХХ карбюратора 2108, 21081, 21083 Солекс при снятой крышке

Топливные жиклеры переходной системы 2-й камеры карбюратора Солекс

Модели карбюраторов1-я камера2-я камера
2108-110701050
21081-110701050
21083-110701050
21073-110701070
21051-110701050
21083-1107010-3150
21083-1107010-3580
21083-1107010-6250
2141280

Воздушные жиклеры переходной системы 2-й камеры карбюратора Солекс

Модели карбюраторов1-я камера2-я камера
2108-1107010120
21081-1107010120
21083-1107010120
21073-1107010140
21051-1107010150
21083-1107010-31120
21083-1107010-35150
21083-1107010-62120
21412150

Топливный жиклер актюатора ГДС карбюратора 21083-1107010-62 Солекс

Модели карбюраторов1-я камера2-я камера
21083-1107010-6285

Примечания и дополнения

— Жиклеры карбюраторов Солекс взаимозаменяемые. То есть на свой карбюратор можно без особых проблем установить жиклеры с другого карбюратора Солекс, но, например, большей или меньшей производительности.

— Переходная система первой камеры карбюратора не имеет своих жиклеров, она конструктивно объединена с системой холостого хода карбюратора.

— Топливные и воздушные жиклеры ГДС, топливный жиклер системы холостого хода можно вывернуть и заменить, остальные нет.

Еще статьи по карбюратору Солекс

— Жиклеры карбюратора 21073 Солекс

— Параметры и тарировочные данные карбюратора 21083-1107010 Солекс

— Сравнительный анализ параметров и тарировочных данных карбюраторов 2108, 21081, 21083 Солекс

— Главные дозирующие системы карбюратора Солекс

— Ускорительный насос карбюратора Солекс

twokarburators.ru

Таблица жиклеров карбюратора Солекс и инструкция по замене + Видео » АвтоНоватор

Если вам еще не приходилось расшифровывать таблицы жиклеров карбюраторов Солекс и подбирать по ним деталь, то мы подскажем с чего начать. А чтобы сэкономить ваши деньги, мы рассмотрим, как происходит замена этих маленьких, но столь важных запчастей.

За что отвечают жиклеры?

Так называются детали карбюраторов, имеющие калибровочные отверстия для дозирования топлива либо воздуха. Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы имеют противоположное действие и по-разному влияют на состав топливной смеси. Увеличив сечение топливного (главного) жиклера, мы получим обогащенную смесь, а воздушного, наоборот, обедненную.

Детали карбюратора для дозирования топлива

Из всего вышесказанного понятно, что эти детали влияют на расход топлива и, естественно, материальную сторону обслуживания авто. При увеличении производительности главного элемента возрастет расход горючего на всех режимах. А изменив показатели воздушного, авто будет больше «кушать» только во время движения на повышенных скоростях.

Как подобрать жиклеры для Солекс?

При грамотном подборе жиклеров на карбюратор Солекс двигатель будет работать плавно и стабильно даже при частых нагрузках. При этом получится еще и сэкономить до 35% бензина в городском режиме. В первую очередь следует определиться с главным элементом, а потом уже можно перейти и к воздушному. Причем огромное значение при подборе имеет объем мотора. Если он большой, то лучше использовать вторичные жиклеры маленького сечения. Диаметр деталей с калибровочными отверстиями в первой и второй камере могут несколько отличаться.

Вы легко можете найти специальные таблицы, в которых указывается оптимальное соотношение индексов топливных и воздушных жиклеров для Солекс, а также прогнозируется полученная смесь и даже поведение авто. Например, если взять топливный элемент большой производительности, а воздушный, напротив, малой, то будет переобогащенная смесь, которая не воспламеняется. В подборе вам поможет таблица, где указывается оптимальный диаметр всех жиклеров в зависимости от типа двигателя и марки карбюратора.

Таблица соотношения индексов жиклеров

Определиться с видом и размером жиклеров для Солекс очень важно, но необходимо их еще и купить. На этом этапе необходимо знать, какую информацию скрывают цифры, нанесенные на верхней части элементов. Не редкость, когда на поверхность детали наносится два обозначения, и в каждом из них скрыт определенный параметр. Например, цифры «21» и «23» соответствуют наружному диаметру дозирующего элемента. Увидев на главных топливных жиклерах обозначение «95» или «97,5» можно судить о производительности, так как это обозначение характеризует пропускную способность элемента. На воздушных элементах также указывается их производительность, но это значение обычно находится в пределах «125» и «155».

Кто-то уверен, что не нужно спешить с подбором новых жиклеров, а увеличить пропускную способность детали можно, расточив ее диаметр. Однако делать эту операцию следует только на высокоточном оборудовании. В гаражных условиях с помощью дрели и сверла изменять диаметр жиклеров нельзя, так вы только испортите их. Поэтому если по каким-либо показателям деталь не подходит, следует приобрести новый элемент, соответствующий требованиям.

Замена во всех подробностях

Подобрав по номерам жиклеры карбюратора Солекс, можно приступить и к их замене, в отличие от расточки эту операцию вполне реально провести и самостоятельно дома. Кстати говоря, не всегда поводом служит неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, засоряются, что приводит к изменению диаметра и состава смеси со всеми вытекающими последствиями. Кроме того, автовладельцы таким способом повышают мощность своего «железного коня» или, наоборот, уменьшают расход бензина. В общем, замена жиклеров вполне годится в категорию тюнинга транспортного средства.

Чтобы извлечь жиклеры от Солекс, придется демонтировать двигатель и, конечно, разобрать его. Перед тем как вытащить силовой агрегат обязательно отсоедините минусовой провод от АКБ, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую ветошь и растворитель, например, уайт-спирит, чтобы очистить поверхность мотора от загрязнений. Теперь необходимо найти место крепления приводного троса к воздушной заслонке и немного ослабить фиксирующий эти части винт. Проделайте то же самое и с болтом, крепящим оболочку троса. Для этой цели прекрасно подойдет рожковый ключ. Отсоединив от карбюратора трос, снимите и шланг подвода картерных газов с патрубка.

Извлечение жиклеров от Солекс

Чтобы отсоединить топливный шланг от штуцера, кроме гаечного ключа понадобится еще и крестовая отвертка. Сначала ослабляем затяжку крепежного хомута, затем демонтируем шланг и болтом М8 глушим отверстие в последнем. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от вывода электромагнитного клапана и клемму провода. Берем плоскую отвертку и отжимаем с ее помощью наконечника тяги дроссельной заслонки, после чего извлекаем его. Теперь появилась возможность вытащить и возвратную пружину.

Чтобы снять карбюратор нужно приготовить накидной и рожковый ключ на «13». Первым откручиваются 3 гайки, посредством которых деталь крепится к впускному трубопроводу, а вторым – крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, и ей не помешает замена. Если узел будет снят длительное время, то обязательно заглушите впускной трубопровод ветошью. Чтобы осуществить замену жиклеров в карбюраторе, осталось снять с него крышку. Берем плоскую отвертку и откручиваем эти детали. Сначала убираем топливные жиклеры, потом воздушные. В кольцах последних деталей найдете эмульсионные трубки, чтобы вытащить, их следует поддеть надфилем.

Замена прокладки карбюратора

Главный топливный элемент вторичной камеры обозначается буквой «А», а первичной – «Б». Затем приступаем и к снятию воздушных жиклеров, маркирующихся «В» и «Г» для вторичной и первичной камеры соответственно.

Замена не должна делаться вслепую. Визуально оцените состояние жиклеров. Наличие рисок, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативное влияние имеет и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, так вы сможете увидеть, насколько соответствует указанная пропускная способность элементов реальным показателям.

Установка новых деталей Солекс

Если уж начали разбирать карбюратор, то неплохо было бы изучить и состояние остальных его частей, может быть, замена жиклеров не единственная потребность этого узла. Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем извлекаем из штатного места кольца и диффузоры обеих камер. Чтобы вытащить из ускорительного насоса канал, необходимо открутить крепежный винт.

Далее извлекаем вместе с корпусом топливный жиклер и достаем его. Демонтировать диафрагму можно после того, как откроете ее крышку и достанете пружину. Раскрутив болтовые соединения, разъединяем корпус карбюратора и дроссельной заслонки. Теперь появился доступ к теплоизоляционному элементу и картонным прокладкам. Снимаем крышку вместе с регулировочным винтом, затем извлекаем последний с уплотнительным кольцом. Все детали с дефектами ждет замена, остальные части хорошенько промываем в специальном средстве. Жиклеры и прочие отверстия продуваем сжатым воздухом. Собираем в обратном порядке.

carnovato.ru

Жиклер карбюратора: описание,виды,замена,ремонт,фото,видео. | НЕМЕЦКИЕ АВТОМАШИНЫ



Жиклер – это деталь карбюратора с калиброванным отверстием, предназначается для дозированной подачи газообразной смеси или другого топлива.

Еще жиклерами называют форсунки и пробки карбюратора, в них также имеются калиброванные отверстия. Такой жиклер может выполнять разные функции в разных системах карбюратора. Поэтому жиклеры бывают разных видов: топливные, воздушные, главные, компенсационные, холостого хода и т.д. Характеризуются жиклеры пропускной способностью, единицы измерения которой см3/мин.

За что отвечают жиклеры?

Так называются детали карбюраторов, имеющие калибровочные отверстия для дозирования топлива либо воздуха. Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы имеют противоположное действие и по-разному влияют на состав топливной смеси. Увеличив сечение топливного (главного) жиклера, мы получим обогащенную смесь, а воздушного, наоборот, обедненную.

Из всего вышесказанного понятно, что эти детали влияют на расход топлива и, естественно, материальную сторону обслуживания авто. При увеличении производительности главного элемента возрастет расход горючего на всех режимах. А изменив показатели воздушного, авто будет больше «кушать» только во время движения на повышенных скоростях.

Виды жиклеров и его функции

Деталь различают по тому, какие она функции выполняет, а также в зависимости от расположения в карбюраторе. Деталь можно разделить на несколько видов: жиклер воздушный, компенсационный, топливный жиклер. Также существует жиклер с холостым ходом. Деталь оценивается по свойствам эксплуатации. Вычисляется количество жидкости, пропускаемое сквозь калиброванное отверстие за определенное количество времени. Деталь имеет маркировку в виде трехзначного числа, если это жиклер карбюратора, которая, как правило, нанесена на торец. Данное число позволяет определить функциональность жиклера в кубических сантиметрах, если давление водяного столба составляет 1000 мм.

Отверстие, которое находится в жиклере должно быть строго калиброванным. Не рекомендуется прочищать деталь острыми предметами, чтобы не нарушить ее функциональность.

Изготовлен жиклер из цветного металла, поэтому его легко деформировать.

Основные поломки, связанные с жиклером

В основном поломка происходит при засорении карбюраторных жиклеров. Владельцы авто постоянно сталкиваются с неисправностями в работе карбюратора из-за того, что в жиклеры попадают мелкие частицы пыли. Также поломки происходят из-за некачественного топлива.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем  можно делать ремонт.



Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде.  «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Как решить проблему засора?

Последовательность действий по очистке жиклеров:

    1. снимаем полностью воздушный фильтр;

При очистке жиклеров тонкой проволокой будьте осторожны чтобы не повредить отверстие, рекомендуется продувать, а не чистить.

    1. при помощи отвертки ослабляем хомуты, которые крепят шланги, предназначенные для подачи топлива;
    2. затем нужно отвернуть пробку третьего фильтра в карбюраторе, изъять элемент фильтрации, предварительно очистив его, а затем продуть при помощи обычного насоса;
      1. снимаем крышку карбюратора;
      2. продуть: жиклер холостого хода, также воздушный жиклеры, все клапаны и каналы специального распылителя от ускорительного насоса, жиклеры переходной системы;
      3. очищаем винт пятого состава смеси, работающей на холостом ходу, затем продуваем все топливные каналы, а также системы карбюратора. При необходимости можно полностью заменить жиклеры из ремкомплекта. После выполнения данной операции следует установить карбюраторную крышку и завернуть винты.
    3. Таким образом, как мы видим, жиклер это простая деталь топливной системы автомобиля, но и она нуждается в периодической проверке, очистке или замене.



seite1.ru

Подбор доработка жиклеров Солекс | Twokarburators.ru

Подбор и доработку жиклеров на карбюраторах Солекс производят в двух случаях: если необходимо увеличить мощностные показатели двигателя автомобиля (быстрый старт, приемистость, повышение скорости движения) или уменьшение расхода топлива двигателя от паспортных показателей.


В случае увеличения мощности обычно подбирают и увеличивают пропускную способность топливных жиклеров ГДС (обогащают топливную смесь). При необходимости улучшить топливную экономичность – увеличивают пропускную способность воздушных жиклеров ГДС (обедняют топливную смесь). В любом случае необходимо установить на карбюратор жиклеры с измененным сечением отверстия и пропускной способностью отличной от номинала (маркировка на жиклерах означает диаметр отверстия и соответствует определенной их пропускной способности).

Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку.

Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперемента.

Варианты доработки и подбора жиклеров на карбюраторах Солекс

— Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя

Выбрать можно из списков ниже.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов1-я камера2-я камера
2108-110701097,597,5
21081-11070109597,5
21083-11070109597,5
21073-1107010107,5117,5
21051-1107010105110
21083-1107010-3195100
21083-1107010-3595100
21083-1107010-6280100
214129595

Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Солекс

Модели карбюраторов1-я камера2-я камера
2108-1107010165125
21081-1107010165135
21083-1107010155125
21073-1107010150135
21051-1107010150135
21083-1107010-31155125
21083-1107010-35150125
21083-1107010-62165125
21412160100
воздушные жиклеры, топливные жиклеры, эмульсионные трубки и колодцы карбюратора Солекс


— Доработать уже имеющиеся жиклеры



В продаже имеются тонкие сверла 1 мм, 1,5 мм, 1,75 мм, 2 мм и т. п. Ими можно рассверлить номинальные жиклеры до требуемого размера увеличив их пропускную способность. В ряде случаев можно запаять оловом отверстие жиклера и рассверлить заново.

Технология подбора жиклеров

Начинаем подбор с топливных или воздушных жиклеров ГДС первой камеры карбюратора.  Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего лишь на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости проводим регулировку холостого хода винтами «качества» и «количества».

Устанавливаем жиклер еще большей размерности, проверяем динамику или экономичность. И так несколько раз, пока не появятся явные провалы в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. После чего делаем шаг назад, установив жиклер предъидущей размерности. Проводим аналогичную настройку второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Подробно этот процесс (в комплексе с другими доработками карбюратора) расписан в статьях на сайте «Уменьшение расхода топлива двигателя автомобиля с карбюратором Солекс», «Увеличение мощности и приемистости двигателя автомобиля с карбюратором Солекс».

Проверку пропускной способности жиклеров для контроля соответствия их маркировки можно проверять, изготовив самодельное устройство (См. «Маркировка и пропускная способность жиклеров карбюраторов Солекс»).

Примечания и дополнения

— Описанный выше подбор жиклеров является минимальным вмешательством в работу карбюратора с минимальными последствиями (увеличение мощности на 5 – 10 процентов или экономичности в пределах литра на сотню). Более сильно и действенно тюнинговать свой карбюратор можно, если к подбору жиклеров добавить доработку диффузоров карбюратора, причем как малых, так и больших, подобрать эмульсионные трубки, доработать смесительные камеры карбюратора, ускорительный насос и изменить последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Еще статьи по карбюраторам Солекс

— Доработка винта «качества» топливной смеси карбюратора Солекс

— Доработка системы холостого хода карбюраторов Солекс

— Доработка картонной прокладки под карбюратор Солекс

— Доработка привода воздушной заслонки карбюратора Солекс

twokarburators.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
