Как заменить ступичные подшипники

Подшипники колес — это детали, которые позволяют колесам вашего автомобиля вращаться свободно и с минимальным трением.Подшипник ступицы — это набор стальных шариков, помещенных в металлический корпус, известный как обойма, и он расположен внутри ступицы колеса. Если во время вождения вы слышите стон или гудение, вероятно, один из ступичных подшипников вашего автомобиля выходит из строя.

Замена собственных ступичных подшипников считается промежуточной работой, которую можно выполнить дома, но для этого потребуются специальные механические инструменты. Приведенные ниже шаги обобщены, чтобы охватить три наиболее распространенных типа ступичных подшипников, которые встречаются на большинстве автомобилей.Обязательно получите руководство по обслуживанию вашего автомобиля и определите тип ступичного подшипника, которым оснащен ваш автомобиль, прежде чем приступить к ремонту.

Часть 1 из 3: Подготовьте машину

Необходимые материалы

• Смазка для подшипников
• Диагональные фрезы
• Домкрат напольный
• Перчатки
• Плоскогубцы
• Трещотка (½ дюйма с головкой 19 или 21 мм)
• Защитные очки
• Стойка безопасного домкрата x 2
• Набор головок (⅜ набор головок 10-19 мм)
• Отвертка
• Динамометрический ключ
• Противооткатный упор x 2
• Проволочная вешалка для одежды

Шаг 1: Установите колодки под колеса . Припаркуйте автомобиль на ровной ровной поверхности.

Используйте противооткатный упор, чтобы заблокировать шину напротив колеса, с которым вы будете работать в первую очередь.

• Совет : Если вы меняете подшипник ступицы переднего колеса со стороны водителя, вам нужно будет использовать клин на заднем колесе пассажира.

Шаг 2: Ослабьте стопорные гайки . Возьмите трещотку ½ дюйма с головкой подходящего размера для ваших гаек.

Ослабьте стопорные гайки на шине, которую вы собираетесь снять, но пока не снимайте их полностью.

Шаг 3: Поднимите автомобиль . Используйте напольный домкрат и пару опор безопасности, чтобы поднять и зафиксировать автомобиль. Это позволит вам безопасно снять шину.

• Совет : Обязательно обратитесь к руководству пользователя для получения информации о том, где расположены подходящие точки подъема для подъема вашего автомобиля.

Шаг 4: Снимите гайки крепления . Подняв и закрепив автомобиль, полностью снимите гайки крепления, затем снимите шину и отложите ее в сторону.

Часть 2 из 3: Установите новые ступичные подшипники

Шаг 1: Снимите тормозной суппорт и кронштейн . Используйте храповой механизм и набор головок ⅜, чтобы открутить суппорт дискового тормоза и кронштейн от шпинделя. С помощью отвертки снимите сам суппорт.

• Совет : При снятии суппорта будьте осторожны, чтобы он не болтался, так как это может повредить гибкую тормозную магистраль. Используйте проволочную подвеску, чтобы зацепить ее за надежную часть ходовой части, или подвесьте суппорт тормоза на подвеске.

Шаг 2: Снимите внешний ступичный подшипник . Если ступичные подшипники расположены внутри ротора дискового тормоза, как это часто бывает в грузовиках, вам нужно будет поддеть центральный пылезащитный колпачок, чтобы обнажить шплинт и стопорную гайку.

Для этого с помощью плоскогубцев снимите шплинт и стопорную гайку, а затем сдвиньте ротор вперед, чтобы освободить внешний подшипник ступицы колеса (меньший подшипник ступицы).

Шаг 3. Снимите ротор и внутренний подшипник ступицы .Установите на место стопорную гайку на шпинделе и возьмитесь за ротор обеими руками. Продолжайте снимать ротор со шпинделя, позволяя большему внутреннему подшипнику зацепиться за стопорную гайку, и снимите подшипник и смажьте уплотнение с ротора.

Шаг 4: Нанесите смазку для подшипников на корпус . Положите ротор на пол лицевой стороной вниз, задней стороной вверх. Возьмите новый подшипник большего размера и втирайте смазку для подшипников в корпус.

• Совет : Самый простой способ сделать это — надеть перчатку и набрать изрядное количество смазки в ладонь и втереть подшипник в ладонь, продавливая смазку в корпус подшипника.

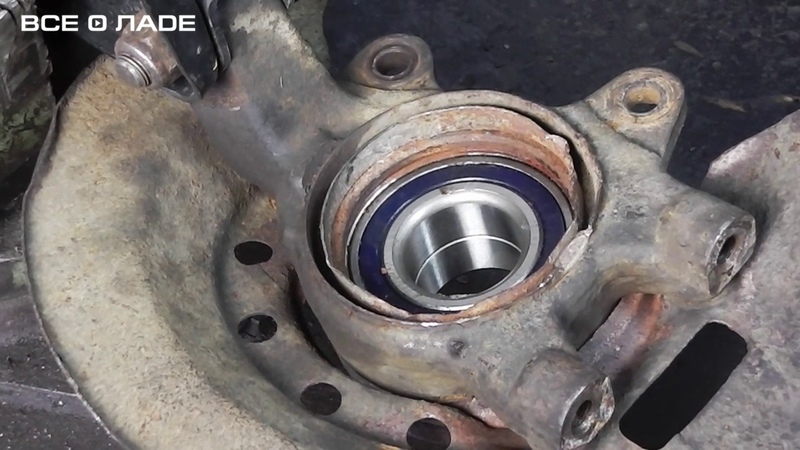

Шаг 5: Установите новый подшипник . Поместите новый подшипник в заднюю часть ротора и нанесите смазку на внутреннюю полость подшипника. Установите новое уплотнение подшипника на новый подшипник большего размера и снова наденьте ротор на шпиндель.

• Наконечник : можно использовать резиновый молоток для установки уплотнения подшипника на место.

Набейте новый меньший подшипник консистентной смазкой и наденьте его на шпиндель внутри ротора. Теперь установите упорную шайбу и стопорную гайку на шпиндель.

Шаг 6: Установите новый шплинт . Затяните стопорную гайку до упора и одновременно поверните ротор против часовой стрелки.

Затяните стопорную гайку на ¼ оборота до упора, а затем установите новый шплинт.

Шаг 7: Открутите болты и замените ступицу . В некоторых автомобилях подшипники передних колес постоянно закрыты, как показано на изображении выше. Ротор устанавливается на ступицу, в которой находится запрессованный ступичный подшипник.

Подшипниковые узлы на передней или задней неведущих осях устанавливаются между ступицей колеса и простым валом шпинделя.

• Совет : Если ваш подшипник размещен внутри ступицы, которую можно открутить, просто используйте храповик, чтобы открутить ступицу от шпинделя и установить новую ступицу.

Шаг 8: При необходимости снимите шпиндель . Если ваш подшипник вдавлен в шпиндель, рекомендуется снять шпиндель с автомобиля и отнести шпиндель и новый колесный подшипник в местную ремонтную мастерскую. У них будут специальные инструменты, чтобы выдавить старый подшипник и запрессовать новый.

В большинстве случаев эту услугу можно сделать недорого. После того, как новый подшипник запрессован, шпиндель можно снова установить на автомобиль.

Часть 3 из 3: Повторная сборка

Шаг 1: Установите тормозной ротор и суппорт на . Теперь, когда новый подшипник установлен, тормозной ротор и суппорт можно снова установить на автомобиль с помощью храпового механизма и соответствующих гнезд, которые использовались для их снятия.

Шаг 2: Установите шину .Установите колесо на место и вручную затяните гайки. Подоприте автомобиль напольным домкратом и снимите стойки аварийного домкрата. Медленно опускайте автомобиль, пока его колеса не коснутся земли.

Шаг 3. Завершите установку . Используйте динамометрический ключ, чтобы затянуть гайки в соответствии со спецификациями производителя. Полностью опустите автомобиль и снимите напольный домкрат.

Поздравляем, вы успешно заменили ступичный подшипник вашего автомобиля. После замены ступичных подшипников важно провести тест-драйв, чтобы убедиться, что ремонт завершен.. Если вы столкнулись с какими-либо проблемами при замене колесных подшипников, обратитесь к профессиональному механику, например, из YourMechanic, чтобы он заменил их для вас.

Снятие ступичных подшипников | Как работает автомобиль

Расположение подшипника

Неприводной колесные подшипники — переднее колесо подшипники заднеприводных автомобилей и подшипники задних колес переднеприводных автомобилей — аналогичны по конструкции, отличаясь только деталями.

Они могут быть либо конические роликовые подшипники или же шарикоподшипники . Оба типа требуют регулярной регулировки (см. Регулировка ступичных подшипников ) и смазку консистентной смазкой.

Регулярные интервалы смазки обычно указаны в графике обслуживания автомобиля. Обычно они очень длинные, обычно три года, 36 000 миль или 60 000 км. Но вам может потребоваться переупаковывать подшипники раньше, если обычная проверка показывает, что смазка загрязнена.

Однако со временем подшипники могут изнашиваться. Изношенный подшипник проявляется по-разному.Возможен чрезмерный люфт, который регулировкой не исправить. Подшипник может быть шумным, особенно на поворотах.

Подшипник роликовый с проставкой

Сначала шум может быть низким гудением; затем, по мере того, как подшипник изнашивается, раздается царапающий звук; наконец, как раз перед этим схватывает , высокий вой.

Другими признаками плохого износа являются рулевое управление блуждающий или тянет в сторону, вздрагивает или корчится при торможении.

Как можно скорее замените изношенный или поврежденный подшипник.

Подшипники разбираются для смазки, поэтому процедуры смазки и замены аналогичны.

Перед выполнением любой работы убедитесь, что у вас новая смазка. уплотнения для подшипников.

Ослабьте колесные гайки двух колес, с которыми вы имеете дело, поднимите автомобиль и поставьте его на опору. ось стоит.Поставьте колодки под два других колеса.

Отпустите ручник если работает на поднятых колесах. Снимите эти колеса.

Разборка ступицы

Снимите крышка от пыли и ослабить центр гайку тем же способом, что и для регулировки (см. Регулировка ступичных подшипников ).

Если диск тормозить установлен, переместите каверномер очистить диск (см. Замена колодок дисковых тормозов ) так, чтобы диск и ступицу можно было вытащить наружу.

Подвязать суппорт, чтобы не натягивать тормозной шланг , если он не был отключен.

Вкл. барабанные тормоза , если барабан отделен от ступицы, снимите барабан (см. Замена колодок барабанного тормоза ). Если тормозной барабан не отделен от ступицы, его можно снять после снятия подшипника.

Полностью отвинтить гайку ступицы. Снять большой упорная шайба под ним обнажить внешний подшипник. Если это конический роликовый подшипник , вероятно, он выпадет (но если этого не произойдет, оставьте его на месте).

Вы должны быть в состоянии снять ступицу или узел ступица-барабан вручную. Если нет, нанесите по нему несколько ударов молотком с мягкой головкой.

Снятие внутренних подшипников

Поверните внешнюю сторону ступицы вниз и с помощью отвертки подденьте уплотнение консистентной смазки, отметив, с какой стороны оно установлено.

Будьте осторожны, чтобы не поцарапать посадочное место, в котором находится уплотнение. подходит . Выбросьте старую печать.

Если внутренний подшипник отделился от ступицы, поднимите его и ОТКРОЙТЕ в сторону. Если он остался на шпиндель , освободите его несколькими легкими ударами молотка с мягкой головкой.

Во многих хабах есть распорка кольцо между двумя подшипниками. Поместите это с другими отдельными частями.

У шариковых подшипников внутреннее и внешнее кольца обоих подшипников остаются вместе, когда ступица снимается.

Выдавите смазочное уплотнение с внутренней стороны ступицы, как описано выше.

Отделите внутреннее кольцо каждого подшипника, выбив его из середины ступицы.

Используйте пробойник с плоской поверхностью, пропущенный через один подшипник, чтобы он упирался во внутреннюю поверхность другого. Слегка ударьте по пуансону тяжелым молотком, перемещая его по внешней оболочке, пока он не освободится.

Некоторые шарики могут выпасть, но большинство из них останется в смазке. Извлеките прокладку между подшипниками.

Как заменить подшипники и уплотнения переднего колеса автомобиля

Замена подшипника и уплотнения переднего моста

Это руководство было создано, чтобы показать вам, как заменить подшипники переднего моста. и уплотнения примерно за 1 час.

Почему выходит из строя подшипник оси?

Подшипник изготовлен из высококачественной стали, имеющей сверхтвердое покрытие на роликах, внутреннем и внешнем кольцах. Подшипник выходит из строя когда это покрытие изнашивается из-за пробега или экстремальной нагрузки, которая просто выходит из строя сталь, которая затем деградирует и разрушает компоненты подшипника. Также неудачи может возникнуть, когда влага в сочетании с солью с дорог проникает через уплотнение загрязнение подшипника или со временем смазка, используемая для смазки подшипника может превратиться в жидкость, оставив его сухим, что приведет к поломке.

Вот так выглядит вышедший из строя подшипник моста. Вы можете видеть, что роликовая клетка сломаны и есть ямы на частях самих катков.

СПОНСИРУЕМЫЕ ССЫЛКИ

Вот крупный план неисправного ролика подшипника.Вот что происходит, когда подшипник начинает разваливаться. Части металла застревают между ролики и верхняя и нижняя обоймы подшипников находятся под высоким давлением. Этот создает скрежет, который можно почувствовать во время вождения автомобиля. Эти подшипники используются в передних ступицах и задних мостах всех автомобилей. Некоторые оси CV подшипники на самом деле представляют собой два набора шарикоподшипников, соединенных вместе, но не имеющих одинаковых путь.

Вот что происходит с обоймой подшипника, если подшипник выходит из строя.Вот это пример того, что происходит, когда металлические частицы от плохого ролика прижался к гонке под высоким давлением. Гонка в хорошей форме будет гладкой и плоская, обработанная поверхность.

СПОНСИРУЕМЫЕ ССЫЛКИ

Что происходит, когда подшипник выходит из строя?

При выходе из строя ступицы подшипника это позволяет переднему колесу удивляться, вызывая неравномерный износ шин и рулевое управление характеристики. Еще одним признаком неисправности подшипника является рев, который следует за скоростью автомобиля. с передней или задней стороны.Отказ переднего подшипника изменится по тону когда вы поворачиваете автомобиль вправо или влево во время движения. Уловка определить неисправный подшипник на переднеприводном автомобиле — это поднять переднюю часть автомобиль так, чтобы колеса не касались земли. Положив руку на винтовая пружина быстро вращает колесо. Плохой подшипник даст отчетливую вибрацию если это не удалось.

Плохой подшипник также приведет к контакту тормозного ротора тормозные колодки и вставьте их обратно в суппорт, который вызвать педаль запекания пойти на пол.Если подшипник плохой и неухоженный, это вызовет колесо, чтобы заблокировать, и в этом случае дифференциал, скорее всего, необходимо заменить, потому что резьба на корпусе будет слишком плохо поврежден, иначе подшипник оплавится. Это также может привести к тому, что колесо упасть, потому что ось, ступица или подшипник расплавятся, что приведет к расплавлению колеса, зажимных гаек и фланец оси отделиться от автомобиля.

Выход из строя подшипника оси или ступицы подшипника может вызвать люфт колеса. сверху вниз, но не всегда.Крепко возьмитесь за шину и покрутите колесо вперед и назад и сверху вниз, чтобы подтвердить сбой. На автомобилях с дифференциалом с прямой осью отказ подшипника будет обозначен утечкой трансмиссионного масла.

Прежде чем мы начнем

Перед тем, как начать, припаркуйте машину на ровной поверхности с включенной коробкой передач. Вам нужно будет поднимать Поднимите свой автомобиль напольным домкратом и закрепите его с помощью домкратов для безопасности и тогда удалять и переустановите колесо.Помните о безопасности прежде всего, никогда не попадайте под автомобиль если не установлены домкраты. Мы хотим, чтобы вы использовали безопасность как обычную практику ремонт требуется в любое время, когда вы изучаете ремонт автомобилей.

СПОНСИРУЕМЫЕ ССЫЛКИ

Тормозной суппорт нужно будет снять вместе с креплением суппорта и тормозные колодки.

Приступим!

Если вы не заменяете тормозные колодки, вам не нужно открывать штуцер для прокачки или задвигать поршень обратно в суппорт для этой работы.

Шаг 1

Снимите гайку шпинделя

Первая часть работы по торможению исправного колесного подшипника — это в значительной степени как тот, который был выполнен на не обслуживаемом автомобиле типа ступицы подшипника. В приведенном ниже руководстве показано, как снять ротор и заменить колесо. подшипники, а также как переупаковывать подшипники и смазывать свежей смазкой и устанавливать новое уплотнение. Мы начнем с сняв ротор, следуйте приведенным ниже инструкциям.

Поместите небольшое зубило между пылезащитным колпачком и выступом внешнего подшипника ротора, затем молотком постучите по пылезащитной крышке подшипника. отсоединяется от ротора. Вы также можете использовать большую пару канальных замков и захват крышку и покачивайте ее взад и вперед, чтобы снять.

СПОНСИРУЕМЫЕ ССЫЛКИ

Измените направление зубила, чтобы полностью снять крышку подшипника.

После снятия крышки обнажается внешний подшипник, фиксатор, гайка. или корончатую гайку и шплинт.Будет присутствовать смазка, которая используется для смазать подшипники.

Используйте магазинное полотенце, чтобы очистить область шплинта от жира.

Затем с помощью пары шайб извлеките шплинт из шпинделя. Это займет немного времени, не беспокойтесь о повредить штифт, потому что вы будете устанавливать новый. Используйте пару боковых фрез (насадок), чтобы удалить шплинт, который используется для удержания корончатой ​​гайки на месте.

СПОНСИРУЕМЫЕ ССЫЛКИ

После удаления шплинта снимите фиксатор гайки шпинделя и поместите его в контейнер, чтобы ни одна из следующих деталей не потерялась.

Используйте гаечный ключ или канальные замки для снятия гайки шпинделя, эта гайка должна быть ослаблено при снятии, потому что этот тип подшипника не натянут и гайка свободно сидит на шпинделе, в то время как фиксатор и шплинт удерживают ее на месте.

После того, как гайка будет полностью ослаблена, снимите гайку с резьбы шпинделя и пока отложите ее в сторону, вы будете использовать снимите внутренний подшипник за несколько шагов.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 2

Снимите подшипник внешнего колеса

Одной рукой прижмите ладонь к одной стороне ротора, удерживая другая рука под внешним подшипником. Эта сила вытолкнет наружный подшипник оси. и шайбу наружу, будьте готовы поймать подшипник.

После того, как внешний подшипник оси был снят, проверьте его на наличие металлической стружки, которая указывает на то, что подшипник вышла из строя и требует замены. Когда-то они могут застрять, и в этом случае вы должны использовать плоское лезвие (стандарт) отвертка, чтобы снять шайбу.

Шаг 3

Снимите подшипник внутренней оси

Чтобы снять внутренний подшипник и уплотнение со ступицы ротора для обслуживания, установите его заново. осевую гайку на шпиндель и затяните гайку примерно на четыре оборота.

СПОНСИРУЕМЫЕ ССЫЛКИ

Возьмитесь за обе стороны ротора и толкающим движением потяните наружу. Этот приведет к контакту гайки с внутренним подшипником и выталкиванию ее из ступицы вдоль с уплотнением для смазки. Будьте осторожны, чтобы не уронить ротор.

После выталкивания ротора наружу подшипник и сальник высвобождаются и остаются на шпинделе за гайкой. Подшипник снимается с ротора и останавливается шпинделем. орех.При этом подшипник и уплотнение останутся на шпинделе для легкого снятия.

Полностью снимите гайку, чтобы снять подшипник, и уплотнение для тщательной очистки.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 4

Осмотр и замена подшипников и дорожек

Используйте магазинное полотенце, чтобы протереть подшипники и упоры. Ищу металлические детали в полотенце после очистки, что является признаком плохого подшипника, даже если вы не видите это на любом из роликов.Также линии могут присутствовать на роликах. Этот является признаком нормального износа и не может быть признаком неисправности.

Извлеките новый подшипник из коробки. Подшипники меньшего размера имеют свои обоймы поставляет с заменяемым блоком, в то время как для более крупных подшипников необходимо приобретать дорожки раздельно. Подшипник, расположенный ниже, имеет обойму.

СПОНСИРУЕМЫЕ ССЫЛКИ

Эти подшипники соответствуют дорожке, с которой они поставляются. Будьте осторожны чтобы не перепутать их, если вы заменяете более одного подшипника за раз. Совместите старые подшипники с новыми, чтобы убедиться, что внутренний и внешний диаметры такие же.

Используйте деревянные бруски, чтобы подпереть ступицу ротора от стола или земли, чтобы зазор для снятия кольца подшипника.

Используя большой пробойник со свежесшлифованным плоским наконечником, найдите внешний выступ обоймы, который будет торчать внутри ступицы ротора.Поместите пуансон напротив выступ, чтобы загнать его наружу, работая по кругу движение. Продолжайте, пока гонка не упадет с нижней части ступицы.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 5

Установить новую обойму подшипника

Сопоставьте новую расу со старым юнитом, они должны совпадать во внутреннем и наружные диаметры.

Переверните ступицу ротора и протрите опору обоймы салфеткой. поверхность очищена от жира.Вы не хотите, чтобы смазка была между гонкой и поверхность ступицы, потому что она будет смазывать дорожку качения, которая запрессована. Это будет привести к тому, что гонка проиграет и повредит ротор.

Установите новый конус обоймы подшипника перпендикулярно ступице ротора. Затем установите старую обойму подшипника поверх новой обоймы. Используйте молоток, чтобы установите новую обойму в ступицу. Как только старая раса приближается к подшипнику ступица остановите установку, чтобы старая гонка не застряла.

Завершите установку гонки, используя большой пуансон. Гонщик может также можно использовать для этого. Молоток будет издавать отчетливый затвердевший шум. после того, как гонка полностью встала на место, когда она упирается в заплечик ступицы.

Так выглядит гонщик на подшипниках. Выберите размер, который чуть меньше гонки. После установки нового подшипника они должны быть переупакован с новой смазкой и установлен до того, как ротор можно будет снова установить на шпиндель.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 7

Переустановите ступицу ротора

Поднимите ступицу и ротор, удерживая обеими большими пальцами внешний подшипник. место, сдвиньте его на место. Может возникнуть некоторое сопротивление, может потребоваться легкое толкание. Вращайся пока устанавливайте до тех пор, пока не почувствуете, что подшипник и уплотнение встали на место.

После того, как узел ротора ступицы подшипника встанет на место, установите шайбу шпинделя, на которой будет выступ, совпадает с канавкой в ​​шпинделе.

После установки шайбы шпинделя установите гайку и затяните, чтобы устранить люфт, но не затягивайте.

Шаг 8

Регулировка предварительного натяга подшипника оси

Эта деталь важна, если не сделать ее правильно, можно испортить подшипники. Вращение тормозной ротор несколько раз, затягивая гайку ровно настолько, чтобы снять Ослабьте, помните, что эта гайка не должна быть затянутой, а когда она затягивается, просто немного ослабленной.Это действие устанавливает подшипник в их расы и позволяет правильный люфт подшипника и предварительный натяг. Гайка оси должна быть почти ослаблена, позволяя свести люфт или люфт подшипника к минимуму. Не перетягивай, ты можно увидеть, как устанавливается предварительная нагрузка на видео в этом руководстве.

СПОНСИРУЕМЫЕ ССЫЛКИ

Затем установите фиксатор гайки оси на гайку оси, совместите фиксатор с отверстием для шплинта в шпинделе. В некоторых автомобилях используется корончатая гайка, в этом случае гайка становится фиксатором, как Что ж.

Затем установите новый шплинт и не используйте старый. Найдите сквозное отверстие и вставьте шплинт на место.

После того, как шплинт установлен, с помощью пары насадок согните длинный конец шплинта над шпинделем, срежьте излишки материала шплинта.

После установки шплинта установите крышку для смазки с зазором вверху.

С помощью молотка равномерно установите колпачок для смазки на ступицу подшипника, после чего протрите салфеткой.

После того, как крышка установлена, протрите полотенцем поверхность колодки ротора и установите суппорт на место, а затем завершите тормозную работу.

Посмотрите видео!

Как заменить ось подшипник для старых автомобилей, у которых исправный подшипник оси установлен в передний тормозной диск. Это видео включает в себя пакет смазки для подшипников.

Есть вопросы?

Если у вас есть Вопросы о ступичный подшипник, посетите наш форум.Если тебе нужно совет по ремонту автомобилей, пожалуйста спросите наше сообщество механиков, которые будут рады помочь. Наш сервис всегда 100% бесплатно.

Статья опубликована 29.11.2020

Как заменить картриджные подшипники в переднем колесе MTB

Жизнь в Портленде, штат Орегон, требовала изучения нескольких различных навыков езды на велосипеде, и самым непосредственным из них было осмотр, чистка и замена картриджных подшипников. Трассы к западу от Каскадов покрыты грязью 9 месяцев в году, что для ежедневных гонщиков означает пару новых кареток, 1-2 комплекта самых передовых подшипников и 2-4 или более капитальных ремонтов ступиц в год. Неудивительно, что картриджные подшипники Криса Кинга являются одними из лучших в мире. Условия тестирования примитивны.

Если подшипники ступицы кажутся медленными, крупными, зернистыми или вообще негладкими, пора их заменить. Вы можете купить подшипники большинства размеров в местном веломагазине за 5-7 долларов, что делает ремонт довольно недорогим. В качестве альтернативы вы можете заменить подшипники на более качественную пару, например, от Hope, Phil Wood, Chris King и других брендов. У меня есть одна колесная пара с установленными подшипниками Phil Wood Bearings, которая уже три года работает безупречно.

Ниже я рассмотрю процесс замены подшипников в вашей передней ступице. В последующих статьях будут описаны процедуры обслуживания нижних кронштейнов, головных гарнитур и подшипников задней ступицы, в большинстве из которых используются аналогичные инструменты и методы.

Не все внутренние устройства ступиц имеют одинаковую конструкцию. Эта статья посвящена наиболее распространенному стилю. Если на каком-либо этапе этого ремонта вы заметите, что ваш концентратор настроен по-другому, посетите веб-сайт производителя для получения более подробной информации.В некоторых передних ступицах используется распорная втулка оси, проходящая через внутреннее кольцо обоих подшипников. Мы расскажем об этом в следующей статье о замене подшипников задних колес, так как процедура такая же.

Начнем.

Элементы патронного подшипника довольно простые. Наружное кольцо плотно прилегает к внутренней части корпуса ступицы, обеспечивая дорожку для качения шарикоподшипников. Внутреннее кольцо прилегает непосредственно к сквозной оси и обеспечивает внутреннюю дорожку для качения подшипников.Все шарикоподшипники катятся между двумя кольцами в густой смазке, а пластиковые экраны с обеих сторон предназначены для удерживания смазки, а также воды или мусора. Подшипники на этой фотографии — два самых распространенных размера для велосипедных колес: 6802 и 6902.

Инструменты / расходные материалы для работы: молоток, большая отвертка с плоской головкой, пресс для подшипников, чистящий растворитель, ветошь, смазка и подшипники нужного размера. В зависимости от вашего пресса вам также может понадобиться пара разводных гаечных ключей.

На фото выше показано, как выглядят многие современные передние ступицы.Единственные части этого узла, которые касаются корпуса ступицы, — это внешние кольца подшипников. Это два подшипника 6802, которые я вставлю в переднюю ступицу Pancenti. Металлическая трубка, также называемая проставкой оси, проходит внутри ступицы и имеет тот же диаметр, что и внутренние дорожки подшипника. Он расположен напротив дорожек качения, чтобы обеспечить защиту от изгибающих сил на оси. Без проставки оси внутреннее и внешнее кольцо могут разделиться при сильном вращении или сотрясении, что приведет к выпадению всех шарикоподшипников.

Шаг первый

Снимите торцевые крышки оси. В зависимости от вашего конкретного хаба этот процесс может немного отличаться. Некоторые ступицы, например, от White Industries, имеют регуляторы предварительного натяга подшипников, которые необходимо удалить. Если заглушки осей ступицы просто не снимаются, обратитесь на сайт производителя, чтобы узнать, как их снять.

Шаг второй

Идентификация подшипника. Как только вы увидите подшипники, очистите их, чтобы вы могли прочитать идентификационный код подшипника, чтобы убедиться, что у вас есть сменные подшипники подходящего размера.Плохо работающие подшипники лучше, чем отсутствие подшипников вообще.

Шаг третий

Переместите распорную втулку оси. Помните внутреннюю проставку оси, которая находится между двумя внутренними кольцами? Между проставкой оси и внутренним кожухом ступицы есть пространство. Вам нужно отодвинуть эту проставку в сторону, к корпусу ступицы, чтобы открыть внутреннее кольцо обоих подшипников. Вставьте мизинец или лезвие отвертки в ступицу и сдвиньте распорную втулку оси в сторону.

Посмотрев через центр ступицы, можно увидеть, что распорная втулка оси теперь сдвинута в сторону.После перемещения проставки оси вы сможете увидеть внутреннее кольцо подшипника на противоположной стороне. На эту видимую часть внутреннего кольца вы поместите лезвие отвертки, чтобы выбить подшипник.

Шаг четвертый

Снимите старые подшипники. Проденьте отвертку через ступицу под углом, пока лезвие не будет прилегать к внутреннему кольцу подшипника на противоположной стороне. Слегка постучите по рукоятке отвертки, чтобы выбить подшипник. Держите лезвие отвертки на обойме, чтобы оно не поцарапало и не повредило распорную втулку оси.Возможно, вам придется постучать по одной стороне, затем переместить распорную втулку оси и постучать по другой точке вдоль внутреннего кольца подшипника, чтобы вытянуть подшипник. Как только вы освободите один подшипник, вытащите внутреннюю распорную втулку оси и отложите ее в сторону. Не выбрасывайте использованные подшипники, вы будете использовать их позже.

Если подшипник действительно капутовый, он может развалиться, когда вы выберете его, в результате чего внешнее кольцо останется в ступице. В этом случае вы можете выбить наружное кольцо так же, как и внутреннее, стараясь не поцарапать внутреннюю оболочку ступицы. Выступы на внутренней оболочке ступицы могут затруднить запрессовку новых подшипников и могут повредить ступицу иным образом. Существуют специальные инструменты для извлечения подшипников, если вы предпочитаете более профессиональную процедуру снятия, которая сводит на нет риск поцарапать корпус ступицы и ее внутренности.

Шаг пятый

После снятия обоих подшипников очистите внутреннюю часть ступицы изопропиловым спиртом или аналогичным быстросохнущим очистителем, затем смажьте гнездо подшипника внутри ступицы.

Шаг шестой

Подготовьте пресс.Пропустите пресс для подшипников через ступицу с новым подшипником и определите, сколько проставок вам понадобится для полной посадки подшипника, чтобы крайняя шайба не выходила за нижнюю часть корпуса ступицы. Мне посчастливилось использовать старые подшипники вместо выколоток для разнесения пресса и обеспечения равномерного давления на подшипник при его вдавливании. Разместите подшипниковый пресс должным образом, используя изношенные подшипники или выколотку, чтобы обеспечить достаточно места запрессовать подшипник в ступицу.

Шаг седьмой

Запрессуйте один из новых подшипников. Всегда нажимайте подшипники по одному, чтобы убедиться, что они входят прямо в . Пресс для подшипников представляет собой стержень с резьбой с гайками с обеих сторон, которые вы затягиваете, чтобы вставить подшипники в ступицу. Вы можете использовать профессиональную версию с подшипниковыми выколотками, которые одинаково и точно направляют подшипники в корпус ступицы.

Это тот же пресс, что и выше, с тремя старыми подшипниками снаружи нового, которые занимают пространство между большой внешней нажимной шайбой и новым подшипником.

Медленно поворачивайте гайки с обеих сторон пресса, проверяя при каждом повороте прямолинейность подшипника. Вы узнаете, что подшипник надежно сидит, когда он упирается внутрь корпуса ступицы. Верните пресс и перейдите на другую сторону.

Ступень восьмая

Запрессовать второй подшипник. Вставьте распорную втулку оси, затем загрузите пресс подшипника так же, как и предыдущую сторону. Запрессовать второй подшипник. Если вы забыли вставить проставку оси, вам придется снять один из подшипников и вставить его.Это не тот предмет, без которого вы хотите остаться.

Шаг девять

Пришло время сделать последние штрихи. Полностью вдавив оба подшипника, нанесите немного смазки на внешнюю сторону каждого подшипника, чтобы создать дополнительный барьер для влаги, и прижмите торцевые крышки на место.

Шаг десять

Пора ехать! Вставьте колесо и наслаждайтесь плавно катящейся передней частью.

У этого процесса бесконечное множество нюансов и подсказок. На самом деле у меня был сосед по комнате в колледже, который нажимал на все свои опоры рамным молотком и углом 2х4, который он прозвал «Доска судьбы».”

Какие уловки или предложения вы можете сделать, чтобы этот процесс прошел гладко или продлил срок службы ваших подшипников? Знаете ли вы о высококачественных подшипниках, которые служат дольше большинства? Поделитесь своими советами в комментариях ниже.
