Замена маслосъемных колпачков на приоре 16 клапанов: Поменять маслосъемные колпачки на приоре 16 клапанов

Замена маслосъемных колпачков приора 16 клапанов


Замена маслосъемных колпачков — Лада Приора Универсал, 1.6 л., 2009 года на DRIVE2

Полный размер

Доброго времени суток, уважаемые читатели моего БЖ. Сегодня речь пойдет о замене маслосъемных колпачков. У многих сразу возникнет вопрос-а с чего бы вдруг? Ведь совсем недавно сделана капиталка. Ответ прост-все мы не без греха и косяки случаются у всех. Ну а теперь по порядку.
В общем, ездил я и горя не знал, под капот не заглядывал вообще, уже 2 раза сменил масло и тут черт меня дернул перед очередной заменой глянуть уровень. Оказалось, что за 8000 км мой мотор скушал грамм этак 300 масла. Вроде бы норма, -скажете Вы. Но я так не считаю. Всё же собрано всё было с идеальными допусками, убита куча времени и отговорки в стиле "Это ж приора-она всегда масло жрет" здесь неуместны.
Само собой, первым делом осмотрел машинку на подъемнике со всех сторон-мотор абсолютно сухой, никаких признаков масла снаружи нет. Все сальники в норме, прокладки целы… Естественно, остается второй путь "убывания" масла- горшки. Еду к другу в гараж, на скорую руку делаем эндоскопию. 1 и 3 котлы в идеале, присутствует еле-заметный золотистый нагар, все маркировки читаются чётко, всё как новое. А вот 2 и 4 горшок подложили "сюрприз" в виде небольшого масляного нагара. Разбираемся дальше-путем проверки сапунов 100% определяем, что с кольцами всё в порядке, картерных газов нет, давление в картере отсутствует вообще. И тут я вспоминаю свои "приключения" с колпачками — при запрессовке новых колпачков еще во время капиталки мною успешно были загажены несколько штук из-за использования оправки от 8-клопа и место "растерзанных" колпачков успешно заняли новые, купленные в соседнем магазине. Итог такой-судя по цвету они лежали "под прилавком" не менее нескольких лет, из-за чего, собсвенно, стали деревянными и в процессе снятия и последующего "прощупывания" это подтвердилось.

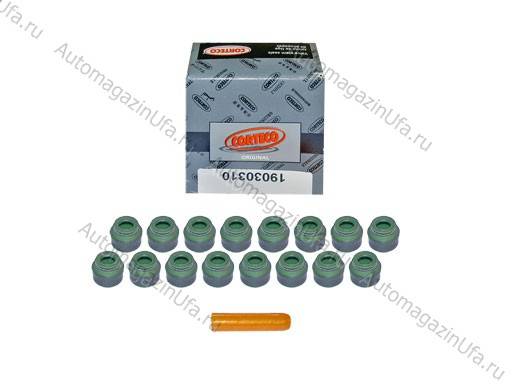

Ну что ж, взяли новый комплект колпачков, сальники распредов, локтайт и бегом в сервис исправлять косяки.
Господи, в который раз я поминаю себя добрым словом, когда меня затрагивают манипуляции по снятию ресивера. Установленный мной "распилок" от 1,5 спасает в очередной раз-без лишнего геммороя скидываем его верхнюю часть и спокойно проводим все необходимые манипуляции (владельцы приор с ГУРом или кондеем не по наслышке знают о сексе с нижним левым болтом впускного коллектора, закрытого генератором).
Вскрыли голову, осмотрели состояние-всё как новое, как будто только отмыли, Petro Canada реально работает, в этом убеждаюсь в очередной раз.
Собственно, вся процедура заняла около 4 часов с перекурами. К следующей замене масла проверю, что же из этого вышло. Ну и, конечно, несколько фотографий процесса)

Полный размер

Полный размер

Полный размер

Полный размер

Цена вопроса: 500 ₽ Пробег: 192 000 км

www.drive2.ru

Замена маслосъемных колпачков — Лада Приора Седан, 1.6 л., 2010 года на DRIVE2

Вечер добрый=))Начну с далека, банку я не купил, сорвался и подарил себе на ДР телефон=D

А теперь о проблеме, в один момент заметил что маслецо ушло, подлил…опять ушло…раз в месяц подливал по немногу, машина не дымила, не пыхтела, ехала нормально, но на резьбе свечей было немного масла и при сбросе оборотов вылетало облако гари…в общем приговор был дан другом механиком=)

И вот наступил мой отпуск и день "Х", загнали тачку в гараж к Artem21720 и понеслась…в общем всю последнюю неделю отпуска я провел в гараже=D картину омрачал кондер и это ХАЛЛА тут оба вентилятора спереди, что совсем лишило свободы

Полный размер

Полный размер

молюсь богу автоваза

Уже знали что самая жесть это снять рога, а именно левый болт у генератора

Полный размер


люди как то умудрялись скрутить если накидным ключом, я даже не смог его туда засунуть, помещалась только головка

Полный размер

помог карданчик и головка


Вот такую гадость обнаружил в шланге сапуна

Полный размер


Скинули рога, сняли ГБЦ, не знаю что лил прошлый хозяин, но очень грязно

Полный размер

Полный размер

Полный размер


Почистили все и свозили токарю на шлифовку

Полный размер

Полный размер

Полный размер

но тут она правда еще недочищена

Притерали клапана в сервисе, спец инструментом, довольно быстро, а вот засухаривали часа 2…это прям ад какой то был

Полный размер

Кстати вот такие форсы стоят

Полный размер

почистили и их и колечки поменяли
Разбирали пару дней, собрали все за один =D

Полный размер

Полный размер

Полный размер

Полный размер


Повезло еще что я дрыщ и могу пролезть во многие дыры и укромные места=DDD
А так же еще поменял диодный мост и щетки на генераторе, т. к. шла плохая зарядка и кстати генератор от 2112 на 90А…хотя я был уверен что гена приоровский, странно…

www.drive2.ru

Замена маслосъемных колпачков Лады Приора 8 и 16 клапанов: пошаговая инструкция

Чтобы предотвратить проникновение смазочной жидкости в цилиндры двигателя и в систему подачи воздуха, на клапанах двигателя автомобиля Приора используются специальные маслосъемные колпачки. Эти детали имеют металлический корпус, в котором устанавливается уплотнитель из резины, устойчивой к агрессивным химическим воздействиям. Но со временем она все же изнашивается, из-за чего требуется осуществлять замену сальников. В этой статье мы расскажем, как выполнить все необходимые работы, не привлекая специалистов автосервиса.

Когда может потребоваться замена маслосъемных колпачков

Основные симптомы, указывающие на то, что необходима срочная замена маслосъемных колпачков на Ладу Приора, это:

  • при запуске двигателя появляется голубой дым из выхлопной трубы;
  • на электродах свечей зажигания невооруженным взглядом видны потоки масла;
  • значительно повышается расход смазочной жидкости и топлива.

Если вы обнаружили хотя бы один из этих симптомов и полностью уверены в отсутствии каких-либо протечек масла, потребуется заменять сальники клапанов.

Для этого нужно подготовить следующие инструменты и расходные материалы:

  • комплект рожковых ключей и головок;
  • набор отверток и шестигранников;
  • устройство, позволяющее без особых усилий сжимать пружины клапанов;
  • прокладки для головки блока цилиндров. Их также лучше заменить одновременно с сальниками, чтобы исключить протечку в будущем;
  • оправка;
  • специальный инструмент для извлечения сухарей и маслосъемных колпачков.

Кроме того, потребуется снять с автомобиля аккумулятор, чтобы исключить его повреждение или возникновение короткого замыкания в процессе выполнения работ.

Основные этапы замены сальников

Замена маслосъемных колпачков – довольно длительная процедура. Все дело в том, что добраться до этих деталей непросто. Поэтому осуществлять ремонт нужно в несколько этапов:

  • предварительные работы, к которым относится извлечение аккумулятора, а также отключение форсунок, катушек зажигания, датчиков давления масла и распределительного вала. Кроме того, потребуется слить в заранее подготовленную емкость охлаждающую жидкость и отключить тросик педали газа, чтобы он не мешал в проведении ремонта;
  • демонтаж ГБЦ. Заменить маслосъемные колпачки без снятия головки блока цилиндров невозможно, поэтому данному этапу нужно уделить особое внимание. Сперва снимаем воздушный ресивер, а затем – крышку кожуха, защищающего ремень газораспределительного механизма, шестерни распределительных валов, патрубки термостата и топливопровод. После этого можно легко добраться до ГБЦ и аккуратно извлечь ее. На время выполнения работ головку нужно поместить на чистый участок пола, чтобы исключить попадание в нее пыли и грязи;
  • демонтаж распределительных валов;
  • извлечение гидрокомпенсаторов с использованием магнита;
  • сжатие пружин клапанов с помощью специального устройства, а также их демонтаж вместе с тарелками;
  • снятие маслосъемных колпачков. Сразу же после этого вставляем новую деталь в оправку, слегка смазываем ее моторным маслом и запрессовываем на место.

Читайте также: Замена задних стоек на Приоре

После того как вы установите все 16 маслосъемных колпачков, можно осуществлять сборку двигателя. Она выполняется в обратном порядке с обязательным соблюдением перечисленных ниже правил:

  • посадочные места ГБЦ и крышки тщательно очищаются от грязи и пыли, а затем обрабатываются герметиком;
  • распредвалы устанавливаются строго на свои места. Чтобы не перепутать их, при демонтаже лучше нанести соответствующие метки с помощью маркера. То же самое относится и к шестерням;
  • болты, удерживающие головку, следует затягивать по очереди. Это поможет избежать даже минимальных перекосов.

После сборки вам остается лишь залить на место охлаждающую жидкость, проверить уровень масла и установить на место аккумулятор. Также мы рекомендуем прокрутить коленвал вручную несколько раз, чтобы убедиться в правильности выставления меток газораспределительного механизма. Теперь можно запускать двигатель и использовать автомобиль, не опасаясь повторения проблемы с маслосъемными колпачками.

https://www.youtube.com/watch?v=tHbEGOkzRyU

ladaautos.ru

Замена колец и маслосъёмных колпачков. — Лада Приора Седан, 1.6 л., 2010 года на DRIVE2

Приветствую друзья.
Скажу сразу, такой ремонт делал впервые, все знания черпал из сайта Драйв и инета.
Ремонт у меня занял ровно неделю, всё делал не спеша, разбирал 3 дня, очковал конечно, в какой то момент подумал, зря я это всё затеял, ездил бы и не парился.Но, машина собрана, лишних болтов и забытых деталей не осталось.В помощь пакетики.Болтики каждой детали слаживал в пакетик и подписывал.

Что было куплено из оснастки.
1.Ключ динамометрический Джонсвей Ар.T04150
2.Ключ динамометрический Джонсвей Ар.T04060
3.Рассухариватель клапанов.(Редкостная какаха попалась).
4.Набор для запрессовки маслосъёмных колпачков.
5.Щипцы "Force" для извлечения маслосъёмных колпачков.
6.Оправка для поршневых колец KING TONY Ар.9AC12532
7.Клещи для установки поршневых колец JTC Ар.4008
Запчасти.
1.Кольца MAHLE Ар.03031N0
2.Маслосъёмные колпачки VICTOR REINZ Ар.122605803
3.Сальники распредвала CORTECO Ар.16012080B
4.Заглушки распредвала Ар.21121003290
5.Ролик натяжной DAYCO Ар. ATB2544
6.Паразитный ролик KOYO Ар. PU355816RR9D
7.Болт паразитного роликаTOYOTA Ар. 9010510248
8.Шайба проставочная для ролика Ар.21080100613010
9.Шкив коленвала Ар.21126100503000
10.Ремень ГРМ усиленный GATES Ар. 5631XS
11.Герметик анаэробный Permatex Ар.51813
12.Прокладки:поддона, головки, термостата, рессивера, выпуск, резонатор.
Далее фотки.

Поддон отделял отвёрткой с молотком, прокладка рвалась как бумага.

Всё в пакетах, дабы не перепутать.
Пробег на этом масле 8т.км., маслофильтр менял через 5 т.км.
Привалочные плоскости чистил ножиком.Ничего не шлифовал.
Так я выкручивал первый болт головки, удлинитель 3/8 не выдержал.

Магнитная указка для гидриков.
Что бы не перепутать при установке.
Зелёный, новый колпачок.
Дальше муторная чистка клапанов, каналов, поршней.
С выпускными работал больше, нагар очень плотный, чистил дремелем с каменной насадкой.



кольца подгонял как описано у этого парня www.drive2.ru/l/464906227768361064/
Поставил помпу ТЗА Pover Full, она слева, для сравнения со старой.
Приспособил съёмник.
Планка для заглушек.
Всё собрал, не течёт.Завелась с первого раза, тарахтела-жуть, оказалось из-за гидриков, сейчас тишина.
Проехал 20 км.пока норм.Буду наблюдать.
Всем пока.

www.drive2.ru

Лада Приора Хэтчбек ☆Lavanda® › Бортжурнал › Замена сальников клапанов+ гидрокомпенсаторов

Совокупность мелких неисправностей сподвигло меня со временем вскрыть клапанную крышку.

Проблема №1 Гидрокомпенсаторы.
Когда начал эксплуатацию приоры заметил что на холодную стучат гидрики, (на горячую всё отлично было) со временем ситуация в лучшую сторону не изменялась, в последнее время особенно зимой когда запускал с автозапуска они стучали до прогрева мотора, либо пока не поддашь оборотов до 2000 и минуту подержать их.
Замер давления масла показал что с давлением всё в норме, значит дело в самих гидриков, решил что буду менять.
Замер давления на горячую хх.

Полный размер


Замер давления на горячую на оборотах.

Полный размер


Проблема №2 Масложор.
Когда залил масло Газпромнефть заметил повышенный расход масла, при возврате на Hessol ситуация сильно не изменилась, расход был где то литр на 5 тысяч километров. Также наблюдался синий дым из выхлопной особенно когда крутишь мотор тысяч до 4-4.5 об/мин.
Решил начать с замены сальников клапанов, менять собрался без снятия ГБЦ.
Проблема №3 Масло в свечном колодце 4 цилиндра.
С этой болячкой приора была куплена, мне это сильно не мешало, но чуть напрягало, потому то люблю когда всё исправно. Купил давным давно шприц-герметик Локтайт.
Долго готовился к этому ремонту, читал, советовался что и как.
В итоге купил необходимый как мне казалось наборчик для ремонта.

Полный размер

на фото не всё


1) Гидрокомпенсаторы INA- 3800р
2) Сальники клапанов АВТОВАЗ- 365р
3) Рассухариватель клапанов 2112- 260р.
4) Центровка-запрессовка для установки диска сцепления и сальников клапанов- 120р
5) Съемник сальников клапанов- 290р
6) Уплотнитель впускного коллектора 1.6 2112- 60р
7) Герметик 16кл головки шприц-локтайт 2шт- 270р
8) Опора ресивера 2112 2шт- 50р.
9) Сальник распредвала 2шт- 100р
10) Заглушка распредвала 2шт- 80р
11) Свечи NGK- 500р.
Ремонтом решил заняться в отпуске, т.к. машина не так нужна и времени больше заниматься ею.

Полный размер


День первый.
За первый день (работал я три для с 9 утра до 5 вечера) я разобрал ГБЦ, рассухарил 8 клапанов, заменил 8 сальников клапанов, отмыл детали двигателя от нагара.
Разборка проблем не вызвала, слил старое масло, чтобы продуть все каналы, в том числе основной что приходит к ГБЦ.

Полный размер


День второй.
На следующий день доделал всё клапана, чтобы клапаны не выпали подводил поршень в ВМТ.

Полный размер


Сальники клапанов довольно легко и удобно снимать оправкой, с установкой проблем не было.

Полный размер


Рассухаривать клапана довольно просто, а вот засухаривать одному не очень удобно.
Крепил рассухариватель к центру ГБЦ, прошлось снять распорку стаканов чтобы не мешала.

Полный размер


Сальники клапанов брал Автоваз, магазин проверенный, надеюсь послужат.
Вот такие.

Полный размер


Старые сальники конечно деревянные, а что ты хотел Коля, пробег то 154 тысячи.
Благо хоть все на своих местах, а то у некоторых они куда то пропадали.

Полный размер


После завершения работы с клапанами установил гидрокомпенсаторы, предварительно окунув их в масло. Смазал шейки распределительных валов, установил распредвалы на место, они не взаимозаменяемы. Обезжирил поверхности ГБЦ и крышек подшипников растворителем 650 .
По букварю нанес герметик.
Одного шприца мне не хватило на всю голову, вот два как раз, даже немного осталось.

Полный размер


Ставим плиту на место, жаль что в книге нет порядка по затяжке этих болтов, тянул от центра крест на крест в три приема, по динамометрическому ключу, момент затяжки 7-9 нм.

Полный размер


Обезжириваем поверхность сопряжения плиты и клапанной крышки.
Мажем по букварю, тут всё намного проще.

Полный размер


Для облегчения установки плиты и клапанной крышки использовал две шпильки М6 как направляющие, чтобы не промахнуться с центровкой и попасть сразу куда надо. Их ставил по диагонали.

Полный размер


День третий.
Гермети

www.drive2.ru

Расход масла. Замена колпачков и колец. — Лада Приора Хэтчбек, 1.6 л., 2013 года на DRIVE2

Добрый день, уважаемые пользователи DRIVE2! Это моя первая запись на сайте, которая по совместительству является вопросом. В августе 2017 года была приобретена приора 63к пробега 2013 года 16-ти клапанная. Я третий хозяин. В данный момент пробег 73к. Сразу заметил одну неприятную вещь: расход масла на 1000 км составляет порядка 700 мл. Пробовал заливать три разновидности синтетического масла: лукойл люкс, jb german oil, zic x9 (все 5w-40). Расход всё такой же.

На днях в серваке диагностику прошел. Нигде подтеков не обнаружено, дым не валит (ни на ХХ, ни на газах), свечи чистые идеальные, в колодцах масла нет, в глушителе вроде чуток нагар есть. В целом внешний осмотр (достаточно детальный) показал, что всё в порядке. Мастер из сервиса заключил, что виноваты маслосъёмные колпачки. Кольца по его словам нормальные, т.к. нет ни дыма, ни в свечах масла, ни каких-либо других признаков. Советует поменять маслосъемные колпачки.

В другом же серваке моторист сказал, что это полная фигня и нужно ещё минимум кольца менять сразу, а ещё лучше поставить поршня от ваз 12. Мол в таком случае вообще до конца жизни забудешь про расход масла + клапана не гнёт, при обрыве ГРМ))

В итоге я уже неделю сижу и думаю. Посоветуйте, пожалуйста, кто разбирается.

1) оставить всё как есть и не лезть в двиг;
2) заменить только маслосъемные колпачки без снятия ГБЦ;
3) заменить только маслосъемные колпачки со снятием ГБЦ;
4) заменить колпачки + колечки;
5) заменить колпачки + колечки + поршни.

Просьба аргументировать свой выбор. Буду ПРЕМНОГО благодарен, если ВЫ поможете мне сделать выбор грамотный. Моя первая машина, опыта очень мало во всём этом.

p.s. товарищ советует ничего не вскрывать и ездить так, доливая масло.
p.p.s. может ли что-то ещё сильнее поломаться из-за этого дальше, если ездить на такой (расходующей масло) машине?

www.drive2.ru

Замена маслосъемных колпачков лада приора 16 клапанов. Замена маслосъемных колпачков

Никто не будет спорить, что силовые агрегаты автомашин относятся к высокотехнологичным конструкциям. Они состоят из многих узлов и деталей. В процессе смазки клапанов важную роль играют маслоотражающие сальники, но, к сожалению, их срок службы ограничен. Не каждый автомобилист в состоянии самостоятельно определить неисправный узел и произвести ремонт ДВС. Поэтому многих интересует не только цена такой услуги в автосервисе, но и в каком случае ее нужно проводить.


Любой бывалый автолюбитель не раз наблюдал ситуацию, когда какой-нибудь автомобиль, резво набирая скорость на светофоре, оставляет за собой облако сизого дыма. Владельцы таких транспортных средств, естественно, догадываются о том, что с двигателем что-то не так, доливая время от времени масло. Между тем, пришло время задуматься о ремонте и узнать стоимость замены маслосъемных колпачков в ближайшем автосервисе.

Резиновые уплотнители клапанов – это неотъемлемая деталь любого ДВС. Они выполняют две основные задачи:

  1. Обеспечение достаточной смазки штоков клапанов, особенно это важно при воздействии горячих отработавших газов.
  2. Противодействие проникновению излишков смазки в камеру сгорания.

Эксплуатационные параметры мотора в значительной мере зависят от качества и надежности маслоотражающих сальников клапанов ГРМ. Их своевременная смена важна и практически одинакова как для , так и для BMW.

Конструкция

Нынешняя версия сальника представляет собой резинотехническое изделие с армированной втулкой и пружиной, прижимающей кромку уплотнительной манжеты к штоку клапана. Автомобилисты, интересующиеся, сколько стоит замена маслосъемных колпачков, также должны учитывать стоимость самих расходников, которая зависит от бренда. Например, последние десять лет популярностью пользуется продукция Goetze, конструктивно состоящая из следующих элементов:

Сальники изготовлены из эластомеров, в основном это резиновая смесь FP-7510 на базе фторкаучука. Ресурс деталей в среднем составляет 160-180 тысяч километров пробега или 5-6 лет. Похожая конструкция и у продукции фирмы Elring, которая сделана из смеси FPM-8003. Но их ресурс немного меньше – 120-140 тысяч км.


Неплохо зарекомендовали себя колпачки от НПК Резерв, эксплуатационный опыт доказал высокую надежность этих деталей. После пробега 200-240 тысяч километров состояние сальников оставалось удовлетворительным.

Когда начинать думать о стоимости замены штатных маслосъемных колпачков на своем авто?

Повышенный расход масла через уплотнители значительно ухудшает сгорание горючей смеси, в результате чего мощность мотора понижается, а расход топлива увеличивается. На исправном двигателе, где сальники, поршневые кольца и вентиляция картера находятся в нормальном состоянии, средний расход масла находится в пределах от 120 до 180 грамм на тысячу километров пробега.

Если обнаружено, что выхлоп стал чересчур дымным, особенно при торможении двигателем, а также свечи замаслены, то нужно ожидать, что расход смазки увеличится до 800-1200 грамм на одну тысячу пробега. Такую картину могут подтвердить владельцы «десяток», после чего они приступали к самостоятельно или в автосервисе. Последний вариант заставляет задуматься о стоимости работ по замене маслосъемных колпачков, в любом случае своевременная установка новых маслоотражающих элементов обойдется значительно дешевле, чем капремонт всего силового агрегата.


В любом случае, каждый уважающий себя автомобилист должен вовремя определить износ уплотнительных манжет по следующим признакам:

  • Понижение уровня масла в ДВС.
  • Образование на свечах зажигания черного нагара.
  • Сизый дым из выхлопной трубы при торможении двигателем или резком нажатии на акселератор.
  • Повышенный расход горючего и падение мощности.
  • Снижение компрессии.

При несвоевременной замене серьезную опасность представляет нагар на стенках цилиндров и на поверхностях поршней. При работе агрегата отложения превращаются в абразив, что влечет интенсивный износ узлов и детале

tdconti55.ru

Ремонт ВАЗ 2170 (Приора) Замена маслосъемных колпачков

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2170 (Приора) 2004+ г.в.
  3. Замена маслосъемных колпачков

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»), привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»), задней крышки ремня привода газораспределительного механизма (см. «Замена прокладки головки блока цилиндров»), снятия головки блока цилиндров (см. «Замена прокладки головки блока цилиндров»), а также пинцет (или намагниченная отвертка) для извлечения сухарей из тарелок пружин клапанов…

…приспособление для сжатия пружин клапанов…

…приспособление для снятия и оправка для установки маслосъемных колпачков.

1. Отсоедините провод клеммы «минус» аккумуляторной батареи.

2. Выверните свечи зажигания (см. «Замена и обслуживание свечей зажигания»).

3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

4. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»).

5. Снимите шкивы распределительных валов (см. «Замена прокладки головки блока цилиндров»).

6. Снимите заднюю защитную крышку ремня привода газораспределительного механизма (см. «Замена прокладки головки блока цилиндров»).

7. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

8. Снимите головку блока (см. «Замена прокладки головки блока цилиндров»).

9. Выверните торцовой головкой «на 8» двадцать болтов крепления корпуса подшипников распределительных валов...

10. …и снимите корпус.

11. Выньте распределительные валы из опор головки блока цилиндров.

12. Извлеките из отверстий головки блока цилиндров гидротолкатели клапанов.

13. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана.

14. Выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление.


Полезный совет

Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.


15. Снимите тарелку пружины.

16. Снимите пружину.

17. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.


Предупреждение

При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Применение для этой цели двух отверток запрещено!


Полезный совет

Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.


18. Окуните маслосъемный колпачок в моторное масло и вставьте его в оправку.

19. Осторожно запрессуйте колпачок до упора.


Примечание

Если на стержень клапана устанавливали направляющую втулку, снимите ее.

20. Установите пружины и тарелки пружин.

21. Сжимая пружину приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.


Полезный совет

После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.


22. Установите гидротолкатель клапана.

23. Аналогично замените маслосъемные колпачки остальных клапанов.

24. Установите головку блока на двигатель (см. «Замена прокладки головки блока цилиндров»).

25. Смажьте моторным маслом опоры распределительных валов в головке блока и гидротолкатели.

26. Установите распределительные валы в опоры головки блока так, чтобы кулачки 1-го цилиндра были направлены в сторону от толкателей клапанов.


Примечание

Распределительный вал впускных клапанов снабжен отличительным пояском.


27. Смажьте моторным маслом шейки…

28. …и кулачки распределительных валов.

29. На поверхность головки блока цилиндров, сопрягаемую с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт-574» валиком диаметром 2 мм.


Предупреждение

Пускать двигатель разрешается не раньше чем через 1 ч после нанесения герметика.


30. Установите корпус подшипников и затяните болты его крепления равномерно крест-накрест, начиная со средних опор.


Примечание

Корпус подшипников центрируется втулками, запрессованными в головку блока цилиндров. Перед установкой корпуса проверьте их наличие и правильность запрессовки.

31. Установите снятые детали газораспределительного механизма (см. «Замена прокладки головки блока цилиндров») и отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика»).

32. Установите снятые детали привода генератора и отрегулируйте натяжение ремня привода генератора (см. «Проверка натяжения ремня привода генератора»).

Скачать информацию со страницы
↓ Комментарии ↓




1. Устройство автомобиля
1.0 Устройство автомобиля 1.1 Общие сведения об автомобиле 1.2 Паспортные данные 1.3 Ключи автомобиля 1.4. Органы управления 1.5. Отопление и вентиляция салона 1.6 Обеспечение комфортной температуры воздуха в салоне 1.7. Двери 1.8. Средства пассивной безопасности на автомобиле 1. 9. Сиденья

2. Рекомендации по эксплуатации
2.0 Рекомендации по эксплуатации 2.1. Правила техники безопасности и рекомендации 2.2 Обкатка автомобиля 2.3 Эксплуатация автомобиля в гарантийный период 2.4. Подготовка автомобиля к выезду

3. Неисправности в пути
3.0 Неисправности в пути 3.1. Двигатель не заводится 3.2 Неисправности системы впрыска топлива 3.3 Пропал холостой ход 3.4. Перебои в работе двигателя 3.5. Автомобиль движется рывками 3.6 Автомобиль плохо разгоняется 3.7 Двигатель заглох во время движения 3.8. Упало давление масла 3.9. Перегрев двигателя 3.10. Аккумуляторная батарея не подзаряжается 3.13. Стуки в двигателе 3.16. Прокол колеса

4. Техническое обслуживание
4.0 Техническое обслуживание 4.1. Общие положения 4.2. Контрольноосмотровые работы 4.3. Смазочнозаправочные работы 4.4. Диагностические работы 4.5. Ремонтнорегулировочные работы

5. Двигатель
5.0 Двигатель 5.1 Особенности конструкции 5.2 Возможные неисправности двигателя, их причины и способы устранения 5. 3 Полезные советы 5.4 Проверка компрессии в цилиндрах 5.5 Снятие и установка декоративного кожуха двигателя 5.6 Снятие и установка брызговика двигателя 5.7 Установка поршня первого цилиндра в положение ВМТ такта сжатия 5.8 Замена ремня привода газораспределительного механизма и натяжного ролика 5.9 Замена опор силового агрегата 5.11. Замена уплотнений двигателя 5.13. Головка блока цилиндров двигателя 5.15. Ремонт двигателя 5.16. Система смазки 5.17. Система охлаждения 5.18. Система питания 5.19. Особенности конструкции

6. Трансмиссия
6.0 Трансмиссия 6.1. Сцепление 6.2. Коробка передач 6.3. Приводы передних колес

7. Ходовая часть
7.0 Ходовая часть 7.1. Передняя подвеска 7.2. Задняя подвеска

8. Рулевое управление
8.0 Рулевое управление 8.1 Особенности конструкции 8.2 Возможные неисправности рулевого управления, их причины и способы устранения 8.3. Рулевая колонка 8.4. Рулевая трапеция 8.5. Рулевой механизм

9. Тормозная система
9. 0 Тормозная система 9.1 Особенности конструкции 9.2 Возможные неисправности тормозной системы, их причины и способы устранения 9.3 Прокачка гидропривода тормозной системы 9.4 Снятие и установка вакуумного усилителя тормозов 9.5 Замена втулок оси педали тормоза 9.6. Главный тормозной цилиндр 9.7. Тормозные механизмы передних колес 9.8. Тормозные механизмы задних колес 9.9. Регулятор давления 9.10. Тормозные шланги и трубки 9.11. Стояночный тормоз

10. Электрооборудование
10.0 Электрооборудование 10.1 Особенности конструкции 10.2. Аккумуляторная батарея 10.3. Монтажный блок (реле и предохранители) 10.4. Генератор 10.5. Стартер 10.6. Выключатель (замок) зажигания 10.7. Электронная система управления двигателем (ЭСУД) 10.8. Система зажигания 10.9. Освещение, световая и звуковая сигнализация 10.10. Очиститель ветрового стекла 10.11. Бачок омывателя 10.12. Электровентилятор системы охлаждения двигателя 10.13. Электродвигатель вентилятора системы отопления и вентиляции салона 10. 15. Прикуриватель 10.16. Комбинация приборов 10.18. Электронная противоугонная система дистанционного управления 10.19. Иммобилизатор 10.21. Замена датчиков и выключателей

11. Кузов
11.0 Кузов 11.1 Особенности конструкции 11.2 Возможные неисправности кузова, их причины и способы устранения 11.3 Снятие и установка накладок рамы ветрового стекла 11.4 Снятие и установка шумоизоляционной обивки моторного отсека 11.5. Снятие и установка бамперов 11.6 Снятие и установка подкрылка и защитного кожуха крыла 11.7 Снятие и установка переднего крыла 11.8 Снятие и установка декоративных накладок порогов 11.9. Капот 11.10. Крышка багажника 11.11. Двери 11.12. Сиденья 11.13. Ремни безопасности 11.14. Зеркала заднего вида 11.15. Арматура салона 11.16. Панель приборов 11.17. Отопитель 11.20. Уход за кузовом

12. Приложения
12.0 Приложения 12.1 Приложение 1. Моменты затяжки резьбовых соединений, Н·м 12.2 Приложение 2. Горючесмазочные материалы и эксплуатационные жидкости 12. 3 Приложение 3. Номинальные заправочные объемы 12.4 Приложение 4. Основные данные для регулировок и контроля 12.5 Приложение 5. Свечи зажигания, применяемые на автомобиле 12.6 Приложение 6. Лампы, применяемые на автомобиле 12.7 Приложение 7. Что нужно иметь в автомобиле 12.8 Приложение 8. Инструменты, применяемые при ремонте автомобиля

13. Схемы электрооборудования
13.0 Схемы электрооборудования 13.1 Схема 1. Соединения жгута панели приборов 13.2 Схема 2. Соединения переднего жгута проводов автомобиля 13.3 Схема 3. Соединения жгута электронной системы управления двигателем (ЭСУД) 13.4 Схема 4. Соединения заднего жгута проводов автомобиля 13.5 Схема 5. Соединения жгута проводов фонарей освещения номерного знака 13.6 Схема 6. Соединения жгута проводов левой передней двери 13.7 Схема 7. Соединения жгута проводов правой передней двери 13.8 Схема 8. Соединения жгута проводов задней двери

automend.ru

Замена маслосъемных колпачков ваз приора 16 клапанов

Ну, вот! У меня Приора начала «кушать» масло. Полез, начал разбираться, что да как. Где искать причину? В итоге обнаружил, что маслосъёмные колпачки пришли в непригодность. Нужен срочный ремонт, иначе постоянные доливы сведут меня с ума. Подскажите, замена маслосъемных колпачков на Приоре возможна без снятия ГБЦ или нет?

Можно без снятия ГБЦ поменять, но нужен опыт и соответствующий инструмент. Если нет, ни того, ни другого, то работу явно не выполнить самому

Можно, но неудобно. Неудобно рассухаривать, неудобно собирать потом всё. Лучше снять и полностью всё заменить без проблем

Если потемнел выхлоп, увеличился расход масла — верный признак того, что пришли в непригодность МСК. Замена маслосъемных колпачков Приора возможно, как со снятием головки блока цилиндров, так и без снятия. У вас должен быть соответствующий опыт и квалификация, дабы проделать всю работу самостоятельно. Особенно затруднительно менять маслосъёмные кольца без снятия ГБЦ, так как в таком случае существенно затрудняется процесс рассухаривания.

Замена маслосъемных колпачков Приора


Я предлагаю вам всё таки начать с того, что головку блока цилиндров придется снимать. Для этого сперва организуйте к ней беспрепятственный доступ. Снимите воздушный ресивер, отведите заслонку с воздушными патрубками в сторону.

Головкой на «13» откручиваем пять крепящих патрубки цилиндров болтов, снимите ресивер и катушку зажигания. Теперь можно снять саму крышку защитного кожуха ремня ГРМ. Дальше проделайте оставшуюся демонтажную работу, дабы появилась возможность полностью снять головку блока цилиндров.

После того, как вы сняли ГБЦ, перенесите её на стол для удобной последующей работы. На Lada Priora в первую очередь нужно снять распределительные валы. Магнитом снимите гидрокомпенсаторы, и сложите их в таком порядке, в котором снимали. Дальше нам понадобится устройство для сжатия пружин. Сжимаем пружину, и тем же магнитом изымаем сухари клапана. После вытаскиваем пружину и тарелку.

Теперь мы можем снять МСК, но только с помощью специального устройства. В опору вставьте новый маслосъёмный колпачок, смазанный в моторном масле. Запрессовываем новый колпачек, устанавливаем пружину, тарелку, зассухариваем. Получается, что так нужно сделать 16 раз, ведь, наверняка, двигатель вашего автомобиля 16-клапанный.

Последующий запуск двигателя

Когда все МСК заменены, ставим ГБЦ на место. После проверяем уровень моторного масла, убеждаемся, что ОЖ присутствует в системе. Но, хочу вам дать один совет. Прежде, чем запускать двигатель автомобиля после проведенной работы, сделайте вручную 2-3 оборота коленчатого вала. Таким образом вы сможете убедиться в том, что метки стоят правильно. Плюс ко всему, сам ремень ГРМ сядет плотно на своем месте, что также весьма хорошо. На этом всё, пробуйте!

Какая бы не была резина качественная и масло-бензостойкая с течением времени и под действием жутких температурных нагрузок и перепадов начинает твердеть и крошится. Поэтому приходит время для замены на новые изделия.

Замена маслосъемных колпачков. Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания; потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров, привода газораспределительного механизма , задней крышки ремня привода газораспределительного механизма, снятия головки блока цилиндров, а также пинцет( или намагниченная отвертка) для извлечения сухарей из тарелок пружин клапанов, приспособление для сжатия пружин клапанов, приспособление для снятия и оправка для установки маслосъемных колпачков.

Операции выполняемые при замене маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)

Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.

Инструменты необходимые для замены маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)

…приспособление для сжатия пружин клапанов…

…приспособление для снятия и оправка для установки маслосъемных колпачков.

Последовательность операций при замене маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)

9. Выверните торцовой головкой «на 8» двадцать болтов крепления корпуса подшипников распределительных валов.

10. …и снимите корпус.


11. Выньте распределительные валы из опор головки блока цилиндров.

12. Извлеките из отверстий головки блока цилиндров гидротолкатели клапанов.


13. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана.

14. Выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление.

Полезный совет
Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

15. Снимите тарелку пружины.

16. Снимите пружину.

17. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.

Предупреждение
При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Применение для этой цели двух отверток запрещено!

Полезный совет
Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.

18. Окуните маслосъемный колпачок в моторное масло и вставьте его в оправку.

19. Осторожно запрессуйте колпачок до упора.

Примечание
Если на стержень клапана устанавливали направляющую втулку, снимите ее.

20. Установите пружины и тарелки пружин.

21. Сжимая пружину приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.


Полезный совет
После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.

22. Установите гидротолкатель клапана.
23. Аналогично замените маслосъемные колпачки остальных клапанов.
24. Установите головку блока на двигатель (см. «Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).

25. Смажьте моторным маслом опоры распределительных валов в головке блока и гидротолкатели.

26. Установите распределительные валы в опоры головки блока так, чтобы кулачки 1-го цилиндра были направлены в сторону от толкателей клапанов.

Примечание

Распределительный вал впускных клапанов снабжен отличительным пояском.

27. Смажьте моторным маслом шейки…

28. …и кулачки распределительных валов.


29. На поверхность головки блока цилиндров, сопрягаемую с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт-574» валиком диаметром 2 мм.


Предупреждение
Пускать двигатель разрешается не раньше чем через 1 ч после нанесения герметика.

30. Установите корпус подшипников и затяните болты его крепления равномерно крест-накрест, начиная со средних опор.


Примечание
Корпус подшипников центрируется втулками, запрессованными в головку блока цилиндров. Перед установкой корпуса проверьте их наличие и правильность запрессовки.

kalina-2.ru

Замена маслосъемных колпачков для Лада Приора 2007-2012

Симптомы: кратковременное появление голубого дыма при пуске двигателя, повышенный расход топлива.

Возможная причина: износились маслосъемные колпачки.

Инструменты: набор головок, набор гаечных ключей, набор отверток, приспособление для спрессовки маслосъемных колпачков, пассатижи.

1. Демонтируйте ремень ГРМ.

2. Произведите установку в ВМТ поршня первого цилиндра.

3. Понизьте давление в топливной системе двигателя.

4. Снимите клемму отрицательного кабеля с вывода на АКБ.

5. Слейте охлаждающую жидкость из системы охлаждения двигателя.

6. Демонтируйте воздушный фильтр.

7. Отожмите фиксаторы колодки жгута проводов датчика положения дроссельной заслонки, а затем отключите ее.

8. Снимите колодку жгута проводов регулятора холостого хода.

9. Демонтируйте воздухоподводящий рукав с дроссельного узла.

10. Ослабьте хомут, крепящий первый шланг подогрева корпуса дроссельного узла.

11. Отсоедините шланг подогрева корпуса дроссельного узла.

12. Ослабьте хомут, крепящий второй шланг подогрева корпуса дроссельного узла, а затем отсоедините шланг.

13. Ослабьте хомут крепления, после чего отсоедините от штуцера дроссельного узла шланг малой ветви вентиляционной системы картерных газов.

14. Ослабьте хомут, крепящий шланг продувки адсорбера.

15. Отсоедините шланг продувки адсорбера.

16. Отсоедините приводной трос дроссельной заслонки от сектора дроссельного узла.

17. Открутите две гайки, крепящие дроссельный узел.

18. Стяните дроссельный узел со шпилек коллектора впуска.

Примечание. Обязательно отрегулируйте привод дроссельной заслонки после установки дроссельного узла.

19. Отключите колодки жгута проводов от катушек зажигания, а затем демонтируйте катушки зажигания и извлеките свечи зажигания.

20. Отключите колодку жгута проводов от датчика аварийного падения давления масла.

21. Отключите колодку жгута проводов от датчика температуры ОЖ системы управления двигателем.

22. Отключите колодку жгута проводов от датчика фаз.

23. Ослабьте хомут крепления, а затем отсоедините пять шлангов охлаждающей системы от патрубков термостата.

24. Отключите колодку жгута проводов от датчика указателя температуры охлаждающей жидкости.

25. Открутите гайку, крепящую наконечник провода «массы», используя гаечный ключ «на 13».

26. Отключите провод «массы».

27. Открутите штуцерную гайку топливного шланга, а затем отсоедините его от трубки топливопровода.

Примечание. Наконечник топливопроводной трубки имеет уплотнение в виде кольца из резины. Кольцо необходимо заменить при сборке в случае обнаружения на нем повреждений.

28. Открутите винт крепления прижимной пластинки кронштейна, скрепляющего топливопровод и ГБЦ.

29. Открутите болт, крепящий провод «массы» к головке блока цилиндров (используйте гаечный ключ «на 10»).

30. Отключите провод «массы» от ГБЦ.

31. Разъедините колодки жгутов проводов катушек зажигания и проводов топливных форсунок.

32. Надавите пальцами на защелки, а затем отсоедините колодку жгута проводов катушек зажигания от кронштейна.

33. Отсоедините колодку жгута проводов топливных форсунок от кронштейна.

34. Открутите болты, крепящие передний кронштейн, а затем снимите его (используйте гаечный ключ «на 10»).

35. Открутите болты, крепящие задний кронштейн, после чего демонтируйте его (используйте гаечный ключ «на 10»).

36. Ослабьте хомут крепления, после чего отключите вытяжной шланг вентиляции картерных газов от патрубка крышки головки блока цилиндров.

37. Ослабьте хомут крепления, а затем отключите вытяжной шланг вентиляции картерных газов от патрубка блока цилиндров.

38. Открутите винт, крепящий кронштейн щупа (направляющей указателя уровня масла).

39. Демонтируйте направляющую вместе с указателем.

40. Открутите две гайки, крепящие впускной коллектор к крышке ГБЦ (используйте гаечный ключ «на 10»).

41. Открутите три гайки и два болта, крепящие коллектор впуска к головке блока цилиндров (используйте гаечный ключ «на 13»).

42. Снимите коллектор впуска.

43. Открутите пятнадцать болтов, скрепляющие крышку с ГБЦ (используйте торцевой ключ «на 8»).

44. Отсоедините крышку ГБЦ, предварительно отжав ее, для чего потяните ее за выступы, расположенные по периметру.

45. Открутите болты, крепящие переднюю крышку защиты ремня привода ГРМ, после чего снимите ее (для откручивания болтов используйте шестигранный ключ «на 5»).

46. Демонтируйте крышку.

47. Открутите болты, крепящие нижнюю переднюю крышку ремня привода ГРМ, используя шестигранный ключ «на 5».

48. Демонтируйте крышку.

49. Ослабьте болт, крепящий натяжной ролик, используя гаечный ключ «на 15».

50. Снимите приводной ремень ГРМ.

51. Открутите болты, крепящие шкивы распределительных валов; удерживайте валы от проворачивания.

52. Демонтируйте шкивы с распределительных валов.

53. Извлеките шпонки из пазов валовых хвостовиков.

Примечание. Ни в коем случае не перепутайте шкивы впускного и выпускного распределительных валов при их монтаже.

54. Демонтируйте натяжной ролик, для чего открутите болт его крепления, используя гаечный ключ «на 15».

Примечание. Под натяжным роликом расположено дистанционное кольцо.

55. Снимите опорный ролик, для чего открутите болт его крепления, используя гаечный ключ «на 15».

56. Открутите пять болтов, крепящие заднюю крышку защиты приводного ремня газораспределительного механизма, используя гаечный ключ «на 10».

57. Отсоедините заднюю защитную крышку приводного ремня газораспределительного механизма.

58. Открутите болты, крепящие головку блока цилиндров к блоку цилиндров, используя шестигранный ключ «на 10» (порядок откручивания указан на рисунке; в таком же порядке производится затяжка болтов при установке ГБЦ на БЦ).

59. Снимите ГБЦ с автомобиля.

Примечание. Не забудьте какой-либо инструмент между ГБЦ и блоком цилиндров двигателя.

При демонтаже ГБЦ с автомобиля рекомендуется заручиться помощью второго исполнителя, так как головка блока обладает внушительной массой.

60. Открутите и извлеките двадцать крепежных болтов корпуса подшипников распределительных валов, используя торцевую головку «на 8».

61. Демонтируйте корпус подшипников распределительных валов.

62. Извлеките распредвалы из опорных элементов головки блока цилиндров.

63. Выньте гидравлические толкатели клапанов из отверстий в ГБЦ.

64. Установите устройство для сжимания клапанных пружин, вкрутив в одно из отверстий головки блока цилиндров крепежный болт крышки подшипника распредвала и введя в зацепление устройство с данным болтом.

65. Сожмите клапанную пружину.

66. Извлеките два сухаря из верхней пружинной тарелки, используя пинцет или намагниченную отвертку.

67. Снимите приспособление для сжимания пружин.

Примечание. При значительном увеличении усилия перемещения рычага приспособления без последующего извлечения сухарей из клапанной проточки следует нанести легкий удар молотком по тарелке пружин в целях высвобождения сухарей.

68. Демонтируйте тарелку пружины.

69. Извлеките пружину.

70. Произведите спрессовку маслосъемного колпачка с направляющей втулки клапана.

Примечание. При отсутствии приспособления для спрессовки маслосъемных колпачков допускается использование пассатижей. При извлечении колпачков пассатижами усилие необходимо прикладывать строго вверх, не допуская проворачивания колпачка, иначе будет повреждена направляющая втулка клапана. Спрессовка маслосъемных колпачков с использованием отверток не допускается.

При наличии в комплекте маслосъемных колпачков установочной втулки наденьте ее на клапанный стержень в целях предохранения от повреждений рабочей кромки маслосъемного колпачка острыми краями проточек под сухари на клапанном стержне.

71. Окуните новый маслосъемный колпачок в моторное масло, а затем вставьте его в оправку.

72. Осторожно запрессуйте маслосъемный колпачок до упора.

Примечание. Снимите установочную втулку с клапанного стержня, если она была туда установлена.

73. Произведите установку пружин и их тарелки.

74. Сожмите пружину приспособлением для сжимания, после чего произведите установку сухарей таким образом, чтобы они установились в проточки стержня клапана.

Примечание. После того как вы установите сухари и снимите приспособления для сжимания пружин, нанесите несколько несильных ударов молотком по торцу клапанного стержня в целях стопроцентной фиксации сухарей в проточке стержня. Это необходимо потому, что установленные с перекосом и незафиксированные сухари, как правило, вызывают проваливание рассухаренного клапана в цилиндр, что, в свою очередь, ведет к серьезной поломке двигателя.

75. Произведите установку гидравлического толкателя клапана.

76. Аналогичным образом замените все оставшиеся маслосъемные колпачки.

77. Произведите установку ГБЦ на двигатель. Затяжка крепежных болтов головки блока цилиндров производится в порядке, указанном на рисунке, в четыре приема:

первый прием – затяните моментом 20 Н∙м;

второй прием – затяните моментом 69,4–85,7 Н∙м;

третий прием – докрутите болты еще на 90 градусов;

четвертый прием – окончательно закрутите болты еще на 90 градусов.

78. Нанесите моторное масло на опорные элементы распределительных валов в головке блока цилиндров и гидравлические толкатели.

79. Произведите установку распредвалов в опоры ГБЦ таким образом, чтобы кулачки первого цилиндра были направлены в сторону от гидравлических толкателей клапанов.

Примечание. На распределительный вал впускных клапанов установлен отличительный поясок.

80. Нанесите моторное масло на шейки распределительных валов.

81. Нанесите моторное масло на кулачки распредвалов

82. Нанесите герметизирующее средство, используя валик диаметром два миллиметра, на поверхность головки блока цилиндров, сопрягающуюся с корпусом подшипников распределительных валов.

Примечание. Запускать двигатель разрешается только спустя час (минимум) с момента нанесения герметизирующего средства.

83. Произведите установку корпуса подшипников распределительных валов.

84. Осуществите затяжку крепежных болтов корпуса подшипников равномерно крест-накрест, начиная со средних опор.

Примечание. Корпус подшипников распредвалов центрируется с помощью втулок, которые запрессованы в головку блока цилиндров. Прежде чем устанавливать корпус подшипников, проверьте наличие всех втулок и правильность их запрессовки.

85. Произведите установку демонтированных деталей ГРМ в обратной снятию последовательности, после чего отрегулируйте натяжение ремня привода.

86. Произведите монтаж снятых деталей привода генератора, после чего отрегулируйте натяжение ремня его привода.

87. Дальнейшая сборка производится в обратном разборке порядке.

Павел Куракин Автолюбитель
Другие виды ремонта этого автомобиля:

www.avtika.ru

прайс на ВАЗ 2110-2112, приора, калина

Наименование работВАЗ 2108-099
Капитальный ремонт двигателя  (без расточки и шлифовки, без с/у)7000
Диагностика двигателя200/400
Замена маслосъемных колпачков без с/у ГБЦ2500
Замена вкладышей ДВС2500/3000
Замена ремня (цепи) ГРМ1300
Замена распредвала и рычагов1400
Ремонт ГБЦ (без замены направляющих клапанов, без с/у)2500
Замена к/вала4500-4700
Регулировка клапанов500/800
Замена блока ДВС5500-6000

Замена башмака механизма натяжения цепи (1 шт. )-
Замена успокоителя (комплект)-
Замена переднего сальника коленвала1400
Замена заднего сальник коленвала (без с/у КПП)300
Регулировка натяжения ремня ГРМ200
Замена свечей50
Замена поддона (прокладки поддона)500
Замена масляного насоса (приемной трубы)1000
Замена карбюратора400
Замер компрессии200
Снятие – установка двигателя3000
Замена трамблера300
Замена бензонасоса500-800
Замена фильтров200
Замена поршневых колец без с/у ДВС5000
Замена прокладки приемной трубы400
Замена прокладки коллектора1200
Замена прокладки ГБЦ2500
Замена масла в двигателе300
Замена термостата400
Замена переднего сальника распредвала600
Замена радиатора700
Замена прокладки крышки толкателей-
Замена оси коромысел-
Замена топливных форсунок900
Установка фаз ГРМ500
Замена прокладки клапанной крышки900
Промывка топливной системы400
Прокачка тормозов 100
Прокачка главного тормозного цилиндра100
Замена тормозных колодок передних500
Замена тормозных колодок задних800
Замена тормозного шланга или тормозной трубки200
Замена тормозного цилиндра переднего (суппорта)300
Замена тормозного цилиндра заднего350
Замена главного тормозного цилиндра 400
Замена вакуумного усилителя тормозного1200
Замена троса ручного тормоза750
Замена тормозного диска400
Замена регулятора тормозных сил250
Замена тормозного барабана200
Регулировка стояночного тормоза100
Замена балки-
Замена шаровой опоры (1 шт. )250
Ремонт поворотного кулака (сторона)-
Замена нижнего рычага400
Замена кронштейна растяжки400
Замена рычага  растяжки400
Замена верхнего рычага-
Замена с/блоков (нижних)700
Замена подшипника ступицы (1 колесо)450
Регулировка подшипника ступицы-
Замена пальца рулевой трапеции250
Замена пальцев рулевой трапеции
Замена сайлент-блоков растяжки800
Замена маятникового рычага-
Замена пружин передних (стоек), 1 шт.850
Замена пружин задних (стоек), 1 шт.600
Замена амортизатора переднего (1 шт.)-
Замена амортизатора заднего (1 шт.)-
Замена рессоры (1 шт. )-
Замена втулок 1 рессоры-
Замена стремянок (2шт)-
Замена рулевой колонки (рейки)1000
Ремонт рулевой колонки (рейки) без с/у800
Замена стоек стабилизатора 1 шт.200
Замена пыльника привода (ШРУСа)500-550
Замена втулок стабилизатора400
Замена поводка стояночного тормоза450
Замена сайлент- блоков задней балки1500
Замена поворотного кулака700
Замена реактивной тяги (1 шт.)-
Замена втулок реактивных тяг (10 шт.)-
Замена глушителя 1 часть400
Замена стартера600
Замена подушки двигателя (1 шт.)300
Замена ремня генератора, вентилятора150
Замена карданного вала-
Замена крестовины-
Замена крестовины раздатки-
С/У раздатки-
С/У передний мост-
С/У задний мост в сборе-
Замена редуктора заднего моста-
Замена полуоси (1 шт. )-
Замена подшипника полуоси (1 шт.)-
С/У КПП2000
Замена эластичной муфты-
Замена подвесного подшипника-
Замена траверсы КПП-
Замена сцепления2300-2500
Замена рабочего цилиндра сцепления-
Замена вилки сцепления2300-2500
Регулировка сцепления150
Замена троса сцепленияот500
Замена маховика без с/у КПП300
Замена сальника полуоси-
Замена сальника хвостовика-
Замена бензобака600/1000
Установка защитных арок (пластик)1000
Установка защиты поддона картера200
Замена масла в двигателе без промывки300
Замена масла в ГУРе
Замена масла в КПП150/300
Замена масла в редукторе заднего моста-
Замена крана отопителя800
Замена радиатора отопителяот1500
Замена мотора отопителя800-1500
Замена колеса (1 шт. )50/100
Ремонт КПП без с/у3500
Замена помпы охлажденияот1500
Замена ОЖ (тосола)400
Замена фары350
Замена троса спидометра300
Замена привода спидометра300
Замена троса капота300
Замена муфты рулевого вала-
Замена редуктора стеклоочистителя400-800

Замена маслосъемных колпачков ВАЗ 21124. Ремонт ОТ и ДО

Комментарии к теме Замена маслосъемных колпачков ВАЗ 21124

Шуст

Вату бесполезно набивать она такую температуру не выдержит ее выдует за день,лучше ершики из нержавейки для мытья посуды и то наверно долго не продержатся выгорят а спираль в трубе думаю не надо лишнее сопротивления

Анка

Была таже ситуация с ауди, на провымочном масле прогазовал 2 раза т. е создал большее давление стук ушел сразу

Оушен Дерожинский

Есть кто из 2018?

Domenick

Есть очень интересная раскоксовка very lube антикокс в баллоне, заливал ее в банку и туда клал свечи отмокать. Так банка покрывается льдом снаружи! В цилиндры заливается на пол часа, и не надо менять масло потом.

Евангелина Демидова

Меня в авто сервисе разводили

Адилхан

Супер!!! Полезная информация!!! Однозначно подписался и палец вверх!

Рольф

А что будет если перепутать крепления распредвалов?

Евсей

друг подскажи на что обратить внимание при раскрутке сто в гараже я с днр уже клиенты есть но мало ну икакие инстумент

Estephanie

Чего просто нельзя поршнем поддать и все, без всяких веревок?

Taban

Андрей добрый день.Скажыте пожалуйста супратек тот што вы льйоте в движок при замене масла, для чего он и надо его лить или нет а то я не лил ничего кроме масла подскажите. Спасибо

Cerny

не на первом цилиндре вкладыши мертвые, а на четвертом. и если мотор исправен - масло не жрет.

Kirsty

Сальники хоть и дубовые, но в очень хорошем состоянии.

Лесик Марашкин

Машина мерс 124 220Е 93 год автомат кондёр, м111.960. стар диагностика ошибок не показал,, но зажигания вроде скачет от 3. До,6 на позднее ещё пропуски 1-3 целиндры они скакали кратковременно секунду прям,, видать детонация,,потом первая катушка т1 -т2 тоже чуток скакал,, обороты двигателя по стару 745-765 чуток играет,, воздух масса показывает 11 кг терь что проверено и заменено,, метки по цепи коленвал, стоит 30 градусов и только тогда на распредвалах заходят два штифта,,, а если по отдельности смотреть, то впуск 25 градусов, выпуск 30, натяжитель новый, форсунки чистил два раза, высоковольтные 3 комплекта ставил, потом оригинал бу поставил сопротивления1.98 во всех, катушки две которые квадратные тоже менял, без результативно, компрессия 10. 5 во всех горшках, в книжке пишут что в идеале 15 должно,, давления масло 2.5 на холостом, проверял специальным прибором, давления топливо 3.5 на холостом насос оригинал бош после ремонта,, бак чистил сетку грубую тоже,,топливный фильтр менял хороший,, мот клапан чистил шелкает, прокладку впуска и выпуска менял новый, вентиляция картера все чистил, резиновые трубки менял,, вроде везде убрал подосос воздуха, даже нагревательные элементы там резиночки тоже поменял,, лямда проверял, волюметр проверял ставил рабочий без изменения,, мозги менял тоже без изменения, реле перегрузки менял тоже без изменения, всю проводку перебрал тоже без изменений, напряжения акума 12.86, помпа новый термостат новый температура 90 градусов,, свечи новые три комплекта последний оригинал мерс,,,датчик детонаций тоже проверял переставлял от другой тоже без результативно,, есть какие нибудь версий любые догатки куда смотреть куда копать где проверит, для меня будет полезным,,

Прокомментировать



Опубликовать

Замена маслосъемных колпачков в Уфе

Вашему автомобилю необходима замена маслосъемных колпачков? Наш автотехсервис производит такие работы в Уфе по оптимальной цене и в кратчайшие сроки.

Когда рекомендуется замена маслосъемных колпачков?

Современные технологии работы двигателя не представляются без эффективной смазочной системы. Важным элементом грамотной работы является предотвращение протекания масла. Именно эту функцию выполняют колпачки клапанов, или как их еще называют сальники клапанов.

Они изготовлены из резины и для надежности усилены стальной втулкой и пружиной. Как и многие детали автомобиля, они подвержены износу. Происходит расслоение резины, теряется эффективность и значительно увеличивается расход масла. В такой ситуации есть одно единственно верное решение - замена маслосъемных колпачков в авто, тем более что цена на эту услугу является небольшой, а сама процедура относительно недолгой.

Признаки износа сальников:

  • Появление сизого дыма из выхлопной трубы,
  • Повышенный расход масла,
  • Засаливание электродов на свечах.

Устройство двигателя сконструировано таким образом, что сальники находятся в довольно труднодоступном месте. В связи с этим многие автовладельцы задаются вопросом: «А можно ли произвести замену маслосъемных колпачков без снятия головки?». Да, можно. Это значительно упрощает работу мастера и существенно сокращает время ремонта.

Замена маслосъемных колпачков в автосервисе АвтоДеталь-Уфа

Звоните нам по телефонам, указанным на сайте, и мы дадим подробную квалифицированную консультацию по интересующим вопросам. Наши специалисты обладают огромным опытом и используют только профессиональное и проверенное оборудование последнего поколения.

В автосервисе «Авто-Деталь Уфа» вы можете заказать необходимые запчасти на ваше авто и произвести установку на месте. Огромный ассортимент деталей в наличии! В отличии от регулярной замены масла в двигателе эта работа производится гораздо реже, но при этом она является не менее важной.

Когда и как сделать замену гидрокомпенсаторов на Приоре своими руками, 16 клапанов

В новом поколении автомобилей ВАЗ 2170-2172 «Приора» тольяттинский автомобилестроительный завод не только усовершенствовал дизайн, но и со временем снабдил их новым 16-клапанным двигателем. Такой двигатель начали устанавливать на все последующие модели.

Но, помимо улучшений в динамике и мощности, этот мотор принес в жизнь их владельцев новую проблему – быстрый износ и загиб клапанов, поскольку в 8-клапанных моторах это случалось значительно реже. В этой статье будет рассмотрена поэтапная замена клапанов на Приоре. 16 клапанов в головке двигателя увеличили мощность автомобиля с 76 до 92 л.с. Но они также немного усложнили ремонт автомобиля.

Симптомы и диагностика неисправной работы клапанов

Первым симптомом неисправности клапанов является ухудшение динамики работы двигателя. Автомобиль становится менее приемистым. Это может сопровождаться характерным постукиванием в двигателе, черным дымом из выхлопной трубы и неровной работой на холостом ходу. К тому же,если клапана на «Приоре» сильно износились или повреждены, то двигатель будет «кушать» много масла. Это станет заметно при регулярной проверке его уровня.

Более точную диагностику можно произвести, сняв и разобравголовку двигателя. При осмотре клапанов в первую очередь нужно проверить их целостность. Если какой-либо из клапанов прогорел или загнут, то использовать его дальше нельзя. Еще нужно обратить внимание на прилегание клапана к седлу, износ рабочей плоскости и направляющих клапанов.

Причины неисправной работы клапанов

Первая и самая неприятная ситуация, которая может случиться с клапаном на Приоре, – это загиб штока. В основном это случается на полуторалитровых двигателях после обрыва ремня ГРМ. В этих моторах не были предусмотрены выемки для клапанов на поршнях, поэтому при обрыве ремня ГРМ или его перескакивании клапана ударяются о поршень и загибаются.

Вторая причина неисправности – износ или изгиб рабочей плоскости клапана. Чрезмерно быстрый износ этой части клапана может произойти из-за бедной смеси, некачественных деталей или сильного перегрева в работе двигателя.

Третьей причиной является износ возвратно-движущихся деталей, в частности пружины. При этом клапан может касаться днища поршня. В таком случае можно деформировать поверхность поршня, и вас будет ожидать более значительный и дорогостоящий ремонт.

Замена клапанов наВАЗ 2170, 2171, 2172 «Приора»

Несмотря на всю сложность ремонта моторов, заменить клапана на 16-клапанной «Приоре» можно собственноручно. Для этого необходимо иметь общее представление об устройстве двигателя внутреннего сгорания, запастись необходимыми запчастями и инструментами, а также использовать данную статью в качестве руководства.

Инструменты и запчасти, необходимые для замены клапанов на «Приоре»:

  1. Торцевые ключи на 8, 10, 13, 19 и 21.
  2. Съемник для клапанных пружин.
  3. Съемник маслосъемных колпачков.
  4. Отвертки.
  5. Пинцет.
  6. Прокладка между головкой и блоком.
  7. Набор клапанов.

Процедуру замены клапанов необходимо начать со съема головки двигателя.

После того как снимите головку, расположите ее на деревянной подложке распределительными валами вверх, чтобы не повредить клапана. Затем нужно снять левую опору двигателя. Для этого торцевым ключом на 13 отверните 3 гайки, закрепляющие ее.

После того как опора отсоединена от корпуса, открутите ключом на 10 болт, который держит крепление топливной трубки, и отсоедините его.

После тем же ключом на 10 открутите 2 болта, которые крепят датчик положения распредвала.

Затем вам нужно отсоединить датчик аварийного падения давления масла. Для этого его нужно вывернуть из блока подшипников ключом на 21.

Потом ключом на 19 выкрутите из термостата датчик температуры охлаждающей жидкости

, а ключом на 21 выверните его заднюю часть из корпуса головки двигателя.

Теперь вы можете отсоединить термостат. Для этого открутите две гайки на 13, которые его держат, и снимите его со шпилек вместе с прокладкой.

Затем для удобства в дальнейшей работе свечным ключом выкрутите свечи зажигания.

Теперь снимите блок подшипников распределительных валов. Для этого торцевым ключом на 8 нужно открутить 20 болтов, держащих корпус блока.

Затем выньте распредвалы из выемок блока цилиндров и снимите с их передних концов сальники.

Снимите заглушки с торца головки.

Затем вы можете извлечь из нее гидротолкатели клапанов.

После отсоединения всех элементов очистите поверхность головки от нагара и возможных заусенцев.

Замена клапанов на «Приоре»

Для начала вам нужно установить упор под снимаемый клапан. Затем правильно поставить съемник для пружины клапана.

Для этого в крутите в отверстие на корпусе головки болт, который крепит крышку блока подшипников, и зацепите за него съемник. Теперь сожмите этим приспособлением пружину и выньте оба сухаря  клапанов из верхней тарелки пружины.

Это можно сделать пинцетом или отверткой. Если «сухарь» не выходит, то можно легонько ударить по верхней тарелке пружины молотком и освободить его. Теперь можно снять съемник. Затем снимите верхнюю тарелку и выньте пружину из отверстия.

Теперь вы можете с легкостью достать клапан, немного подтолкнув его отверткой.

Следующим этапом в замене будет снятие маслосъемного колпачка с клапана. Он спрессовываеться с втулки специальным съемником или плоскогубцами.

Затем очистите клапан от нагара и внимательно его осмотрите. Заменять клапана нужно со следующими дефектами:

  • Глубокие царапины и повреждения на рабочей плоскости клапана.
  • Загиб стержня или трещины на нем.
  • Прогоревшая рабочая плоскость.

Также следует внимательно осмотреть седла клапанов на наличие значительных повреждений. Если дефекты есть, то нужно отшлифовать их в специализированной мастерской. Проверьте состояние пружин клапанов. Если на них есть какие-либо повреждения или изгибы, то замените их.

После полного осмотра всех клапанов замените неисправные и установите клапана на место, смазав их перед этим моторным маслом. Для сборки головки и установки ее на место повторите действия, описанные в статье, в обратном порядке.

Важно: прокладка между блоком цилиндров и головкой одноразовая. Поэтому обязательно замените ее перед установкой головки.

Несколько советов для владельцев автомобиля «Приора»

Для того чтобы избежать быстрого износа или загиба клапанов, рекомендуется придерживаться нескольких правил:

Следите за состоянием ремня ГРМ. Большинство проблем с клапанами возникает при его обрыве. Это можно предупредить, если использовать качественные ремни, и, главное, вовремя их менять.

Заправляйте качественное топливо. При бедной смеси температура сгорания в двигателе значительно повышается, что приводит к деформации рабочей плоскости клапана или его прогоранию.

Используйте качественные запчасти. Если вам уже пришлось заменить клапана, то устанавливайте только проверенные фирменные запчасти. Не стоит экономить, покупая аналоги от неизвестного производителя или заведомо некачественные, но дешевые детали. Как показывает практика, впоследствии такая экономия обходится значительно дороже.

Операции проводимые при разборке, ремонте и сборке головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Общий вид и конструкция головки блока цилиндров на автомобиле ВАЗ 2170  2171 2172 Лада Приора (Lada Priora)

 Рис. 1. Детали головки блока цилиндров: 1 – головка блока; 2 – впускной распределительный вал; 3 – сальник; 4 – выпускной распределительный вал; 5 – корпус подшипников распределительных валов; 6 – крышка головки блока; 7 – кронштейн крепления жгута проводов; 8 – заглушки; А – отличительный поясок впускного распределительного вала.

Головка 1 (рис. 1) блока цилиндров общая для четырех цилиндров, отлита из алюминиевого сплава, с камерами сгорания шатровой формы. Впускные и выпускные каналы выведены на разные стороны головки блока. Клапаны расположены V-образно в два ряда: с одной стороны впускные, с другой — выпускные.В головку запрессованы металлокерамические седла клапанов и латунные направляющие втулки клапанов. Внутренний диаметр направляющих втулок (7±0,015) мм, наружный (для втулок, поставляемых в запасные части) – 12,079–12,090 мм и 12,279–12,290 мм (втулка, увеличенная на 0,2 мм).Диаметр тарелки впускного клапана 29 мм, выпускного – 25,5 мм. Диаметр стержня впускного клапана (6,975±0,007) мм, выпускного – (6,965±0,007) мм.На каждый клапан установлено по одной пружине. Длина пружины в свободном состоянии 38,19 мм, под нагрузкой (240±9,6) Н [(24,5±0,98) кгс] должна быть 32 мм, а под нагрузкой (550±27,5) Н [(56,1±2,8) кгс] – 24 мм.

Принцип работы газараспределительного клапанного механизма в головке блока цилиндров автомобиля ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

    Клапаны приводятся в действие кулачками распределительных валов через цилиндрические гидротолкатели, расположенные в направляющих отверстиях головки блока цилиндров по оси отверстий под клапаны. Гидротолкатели автоматически устраняют зазор в клапанном механизме, поэтому при техническом обслуживании автомобиля проверять и регулировать зазор в клапанном механизме не требуется. Масло для работы гидротолкателей подводится из системы смазки по вертикальному каналу в блоке цилиндров к каналу в головке блока цилиндров около 5-го болта крепления, а затем по верхним каналам, выполненным на нижней плоскости корпуса подшипников. По этим же каналам подводится масло и для смазки шеек распределительных валов. В вертикальном канале головки блока цилиндров расположен обратный шариковый клапан, не допускающий слива масла из верхних каналов после остановки двигателя.Для привода клапанов служат два распределительных вала: впускной и выпускной. Валы отлиты из чугуна и снабжены пятью опорными шейками, которые вращаются в гнездах, выполненных в головке блока цилиндров и в одном общем корпусе подшипников распределительного вала. Для повышения износостойкости рабочие поверхности кулачков и шейка под сальник отбелены. Для того чтобы отличить впускной распределительный вал от выпускного, на впускном валу около первой опоры выполнен отличительный поясок А.От осевых перемещений валы удерживаются упорными буртиками, расположенными по обе стороны от передней опоры. Передние концы распределительных валов уплотнены самоподжимными резиновыми сальниками. Задние отверстия, расположенные по оси валов в головке блока цилиндров и корпусе подшипников, закрыты обрезиненными колпачковыми заглушками.

Инструменты и приспособления необходимые для снятия клапанов на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуются: приспособление для сжатия клапанных пружин, приспособление для выпрессовки и оправка для запрессовки маслосъемных колпачков, торцовые ключи «на 8», «на 10», «на 13», ключи «на 19», «на 21», шестигранник «на 10», отвертка, пинцет.

Разборка головки цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

1. Снимите головку блока цилиндров с двигателя (см. «Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»). 2. Установите головку блока распределительными валами вверх, подложив под нее деревянные прокладки, чтобы не повредить клапаны.

3. Отверните торцовой головкой «на 13» три гайки крепления левой опоры силового агрегата…

  4. …и снимите опору.

5. Выверните ключом «на 10» два болта крепления кронштейна топливной трубки…

6. …и снимите кронштейн.

7. Выверните ключом «на 10» два болта крепления датчика фаз…

8. …и снимите датчик.

9. Выверните ключом «на 21» датчик сигнальной лампы аварийного падения давления масла из корпуса подшипников распределительных валов.

  10. Выверните ключом «на 19» из термостата датчик температуры охлаждающей жидкости.

11. Выверните ключом «на 21» датчик указателя температуры охлаждающей жидкости из заднего торца головки блока.

12. Отверните ключом «на 13» две гайки крепления термостата.

13. Снимите термостат…

14. …и установленную под ним уплотнительную прокладку.

15. Выверните свечным ключом свечи зажигания, чтобы случайно не повредить их.

16. Выверните торцовой головкой «на 8» двадцать болтов крепления корпуса подшипников распределительных валов…

17. …и снимите корпус.

18. Выньте распределительные валы из опор головки блока цилиндров и снимите с их передних концов сальники.

 19. Выньте заглушки из заднего торца головки блока.

  20. Извлеките гидротолкатели клапанов из отверстий головки блока цилиндров.

21. Очистите камеры сгорания от нагара. Осмотрите головку блока. Если на ней есть трещины или следы прогара в камерах сгорания, замените головку. Удалите заусенцы и забоины на плоскости головки блока.



Проверка отклонения форм головки цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

22. Проверьте плоскостность поверхности, прилегающей к блоку цилиндров. Для этого поставьте линейку ребром на поверхность головки сначала посередине вдоль, а затем по диагоналям и измерьте щупом зазор между поверхностью головки и линейкой. Если зазор больше 0,1 мм, можно прошлифовать привалочную поверхность. Для этого обратитесь в специализированную мастерскую.

23. Аналогично проверьте плоскостность привалочных поверхностей головки блока под впускной коллектор…

  24. …и катколлектор. Неплоскостность этих поверхностей не должна превышать 0,1 мм.

25. Для проверки герметичности головки блока заглушите отверстие в головке под гнездо термостата. Это можно сделать, например, установив глухую прокладку из плотного картона под гнездо и завернув гайки его крепления. Вверните на место датчик указателя температуры охлаждающей жидкости, если его выворачивали.

26. Залейте керосин в каналы водяной рубашки. Если уровень керосина при выдержке 15–20 мин понижается, значит, в головке есть трещины и ее надо заменить. После проверки не забудьте снять картонную прокладку и извлечь пробки.27. Проверьте состояние опорных поверхностей под шейки распределительных валов на головке блока…

28. …и корпусе подшипников. Если хотя бы на одной из них есть следы износа, задиры или глубокие риски, замените головку и корпус подшипников.

  29. Промойте масляные каналы. Для этого заглушите вертикальный масляный канал со стороны камеры сгорания (канал находится между 3-м и 4-м цилиндрами)…

30. …залейте бензин в масляный канал головки блока…

  31. …и корпуса подшипников распределительных валов и выдержите 15–20 мин. Вылейте бензин, выньте заглушку и окончательно промойте каналы бензином с помощью груши.

32. Для проверки герметичности клапанов вверните свечи и залейте керосин в камеры сгорания. Если в течение 3 мин керосин не просочится из камер сгорания в каналы, клапаны герметичны. В противном случае притрите (см. «Притирка клапанов на двигатель 21126 автомобиль ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)» или замените клапаны.

Снятие клапана с головки цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Примечание

Для замены или притирки клапанов снимите с головки блока цилиндров следующие детали: 1 – клапан; 2 – пружина; 3 – тарелка; 4 – сухари.

33. Установите под снимаемый клапан подходящий упор.  34. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана.

35. Выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление.

Полезный советЕсли усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.

36. Снимите тарелку пружины.

37. Снимите пружину.

  38. Подтолкните и выньте клапан из головки блока.

Снятие маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

39. Спрессуйте маслосъемный колпачок с направляющей втулки клапана приспособлением или пассатижами (см. «Замена маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).



40. Очистите нагар с клапана подходящим инструментом (например, металлической щеткой). Затем внимательно осмотрите клапан.

41. Замените клапаны со следующими дефектами: глубокие риски и царапины на рабочей фаске 1, трещины, деформация стержня 3, коробление тарелки 2, следы прогара. Неглубокие риски и царапины на рабочей фаске можно вывести притиркой клапанов (см. «Притирка клапанов на двигатель 21126 автомобиль ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).42. Если повреждения рабочей фаски клапанов невозможно вывести притиркой, можно прошлифовать фаску на специальном станке в специализированной мастерской.

43. Проверьте состояние седел клапанов. На рабочих фасках седел не должно быть следов износа, раковин, коррозии и т.п. Седла клапанов можно заменить в специализированной мастерской. Незначительные повреждения (мелкие риски, царапины и пр.) можно вывести притиркой клапанов (см. «Притирка клапанов на двигатель 21126 автомобиль ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).

44. Более значительные дефекты седел клапанов устраняют шлифованием. Седла рекомендуется шлифовать в специализированной мастерской.

Рис. 2. Места обработки фасок седел клапанов

45. Имея слесарный навык, эту работу можно выполнить вручную с помощью набора специальных фрез. Вначале обрабатывают фаску а (рис. 2) под углом 15°, затем фаску б под углом 20° и фаску в под углом 45°. После шлифования необходимо притереть клапаны (см. «Притирка клапанов на двигатель 21126 автомобиль ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).

46. Проверьте состояние пружин клапанов. Искривленные, сломанные или имеющие трещины пружины замените.

Рис. 3. Параметры проверки пружины клапана на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

47. Для проверки упругости наружной пружины измерьте ее высоту в свободном состоянии, а затем под двумя различными нагрузками (рис. 3). Если пружина не соответствует требуемым параметрам, замените ее.48. Осмотрите гидротолкатели клапанов. Если на рабочей поверхности 1 есть задиры, царапины и прочие дефекты, замените гидротолкатели. Измерьте наружные диаметры толкателей, изношенные толкатели замените. На рабочих поверхностях 2 не должно быть задиров, забоин, царапин, следов ступенчатого или неравномерного износа, натира металла. Гидротолкатели на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) с такими дефектами надо заменить. На поверхностях 2 допускаются концентрические следы приработки с кулачками распределительного вала.

 Рис. 3. Размеры клапанов и их направляющих втулок на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

49. Проверьте зазоры между направляющими втулками и клапанами. Зазор вычисляют как разность между диаметром отверстия во втулке и диаметром стержня клапана (рис. 3). Проверку зазора рекомендуется выполнять в специализированной мастерской, так как для измерения диаметра втулок нужен специальный инструмент (нутромер).

Зазоры между клапаном и направляющей втулкой, мм: номинальный для впускных и выпускных клапанов…. .0,018–0,047предельно допустимый для впускных и выпускных клапанов…..0,300

50. Если зазор не достиг предельно допустимого, можно попробовать устранить его заменой клапана. Если это не удается сделать или зазор превышает предельно допустимый, замените направляющую втулку. Для этого выпрессуйте со стороны камеры сгорания дефектную втулку специальной оправкой, предварительно замерив высоту выступания верхней части втулки над поверхностью головки блока.51. Охладите новую втулку (например, с помощью углекислотного огнетушителя), смажьте ее моторным маслом, вставьте в специальную оправку и запрессуйте со стороны распределительного вала так, чтобы высота выступания верхней части втулки соответствовала замеренному значению. Разверните отверстие во втулке с помощью развертки до 7,000–7,015 мм для впускных и выпускных клапанов.52. Если устанавливается старый клапан, снимите заусенцы с проточек под сухари. После этого необходимо притереть клапан к седлу (см. «Притирка клапанов на двигатель 21126 автомобиль ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)»).

53. Установите клапаны в головку блока в соответствии с ранее сделанной маркировкой, предварительно смазав стержни моторным маслом.54. Установите маслосъемные колпачки (см. «Замена маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).55. Установите распределительные валы и корпус подшипников распределительных валов (см. «Замена маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).56. Установите на головку блока все снятые при ее разборке детали и узлы.

Когда пора менять?

Эксплуатируя авто, следует постоянно следить за герметичным прилеганием головки блока цилиндров к самому блоку, чтобы не было протеканий рабочих жидкостей. Как все агрегаты автомобиля, ГБЦ требует регулярного техобслуживания. Больше требуют внимания детали, которые испытывают постоянную нагрузку. К ним относятся комплектующие механизма газораспределения: сальники клапанов, клапана, сальники распредвала, прокладка. От качественного обслуживания автомобиля зависит продолжительность службы его узлов и агрегатов.

Ремонт ГБЦ

Замену расходных материалов следует выполнять согласно рекомендаций, указанных в руководстве по обслуживанию Лада Приора. Менять сальники и прокладку следует по мере износа либо при их внешних повреждениях. Существует ряд операций, при которых необходим демонтаж головки блока цилиндров: доработка и шлифовка седел, замена клапанов, опрессовка седел и втулок клапанов и другие.

ГБЦ на Лада Приоре 16 цилиндров подлежит замене, если при ее визуальном осмотре обнаружены сколы, трещины, признаки коррозии. При ремонте могут выполняться следующие работы:

  • меняться прокладки;
  • осуществляться замена распределительных валов;
  • меняться гидрокомпенсаторы, если они неисправны;
  • меняться погнутые клапана, если оборвался ремень ГРМ.

Принцип работы гидрокомпенсатора и конструкция

Гидрокомпенсаторы автомобиля Лада Приора

Гидрокомпенсаторы находятся в двигателе, прямо между клапанами и кулачковым валом. Это металлические цилиндры и внутри каждого из них есть плунжер. Когда двигатель работает, кулачок вала давит на днище цилиндра и гидрокомпенсатор начинает перемещаться вниз. В это же самое время находящийся внутри него плунжер начинает давить на клапан, в результате чего клапан открывается. Благодаря такой конструкции у автовладельца нет необходимости измерять клапанные зазоры каждый раз во время планового техобслуживания двигателя, поскольку за размер зазора теперь отвечает масло, закачиваемое под высоким давлением в пространство под плунжерами. Чем больше туда подаётся масла, тем выше его давление и тем больше клапанный зазор.

Что такое ГБЦ?

Головка блока цилиндров – один из главных агрегатов двигателя. Она состоит из крышки, которая служит для защиты внутренних деталей от внешних воздействий окружающей среды. Изготавливается ГБЦ путем точечного литья из чугуна или сплава алюминия. Чтобы убрать остаточное напряжение, возникающее на этапе литья, изделие искусственно старят с помощью механической обработки.

Нижняя часть ГБЦ более расширенная, таким образом, она надежнее защищает внутренности блока. Внутри поверхность головки идеально гладкая. Агрегат состоит из большого количества элементов.

Строение ГБЦ Лада Приора

В верхней части ГБЦ отведено место под корпуса подшипников распредвалов, пружин клапанов, втулок и опорных шайб, а также для механизма газораспределения. Так как головка состоит из большого количества деталей, процесс сборки и разборки ГБЦ очень трудоемкий. В совокупности детали агрегата преобразуют энергию при сгорании топлива в механическую, благодаря которой осуществляется движение автомобиля.

Важные моменты

  • Как уже говорилось выше, причиной стука компенсаторов может быть некачественное масло. Если планируется заменить только масло без замены гидрокомпенсаторов, то нужно будет запастись промывочной жидкостью для двигателей. Проблема в том, что приобрести действительно качественную жидкость сейчас не так-то просто.
  • Если нормальной жидкости нет, двигатель придётся промывать вручную. Для этого нужно извлечь все гидрокомпенсаторы из их гнёзд и промыть их в керосине. В ходе этой операции важнее всего не перепутать детали местами, то есть каждый компенсатор надо будет поставить туда, где он был до промывки.
  • Извлечь гидрокомпенсатор из гнезда — задача не такая простая, как кажется на первый взгляд. Он достаточно глубоко утоплен и его ничем нельзя поддеть. Лучше всего извлекать эти детали из двигателя с помощью магнита.
  • Перед заменой гидрокомпенсаторов каждый из них следует проверить: возможно, некоторые ещё послужат. Для проверки нужно просто надавить на каждый компенсатор пальцами и попытаться утопить его в гнездо. Если для этого потребовалось значительное усилие, деталь ещё послужит. Если же гидрокомпенсатор провалился в гнездо очень легко — его надо заменить.
  • После замены компенсаторов и запуска двигателя не следует ожидать, что стук пропадёт мгновенно. Нужно дать машине поработать на высоких оборотах минут 5-8. За это время масло дойдёт до подплунжерного пространства гидрокомпенсаторов и стук исчезнет. То же самое относится и к ситуации с простой заменой масла — новому маслу нужно дать время дойти до гидрокомпенсаторов.

Самое важное при замене гидрокомпенсаторов — не принимать поспешных решений, так как в ряде случаев вообще можно обойтись без замены. А если менять всё равно придётся, важно следовать инструкции и обязательно обратить внимание на важные нюансы процесса, изложенные выше.

Ремонт и диагностика двигателей Приора в СПб

обратитесь за БЕСПЛАТНОЙ консультацией мастера

СПб, ул. Софийская д. 63 С

с 10.00 до 21.00

без выходных

10% скидка

для новых клиентов

Бесплатный осмотр через 1000 км

Всегда низкие цены

Стоимость ремонта двигателей Приоры

(16 клапанов)

Диагностика двигателя

Дефектовка двигателя

Капитальный ремонт

Замена поршневых колец

Замена маслосъемных колпачков

Регулировка клапанов

Ремонт головки блока

Замена переднего сальника коленвала

Замена заднего сальника коленвала

Замена прокладки поддона картера

Замена прокладки клапанной крышки

Расточка блока цилиндров

Замена гидрокомпенсаторов

Замена распределительных валов

Перепрессовка поршней

Гильзовка блока

Рихтовка коленчатого вала

Фрезеровка блока цилиндров

Замена ДВС (если он в сборе с Н. А.)

Шлифовка коленчатого вала

Сборка и разборка двигателя

Если Вы не нашли цены на интересующий Вас двигатель или Вам нужна дополнительная консультация -  позвоните нашему мастеру.

Важно! Более чем в 50% случаев проблем с двигателем - нет необходимости в капитальном ремонте. В большинстве случаев достаточно обычной переборки двигателя с заменой вышедших из строя деталей. Капитальный ремонт двигателя производится в тех случаях, когда простая переборка не приведет к восстановлению характеристик. Решение о данной процедуре принимается на основании дефектовки и сравнения с заводскими допусками.

Этапы ремонта ДВС Приоры

 Диагностика двигателя (при необходимости).

 Съем или установка двигателя (при необходимости).

 Дефектовка двигателя (при необходимости).

 Согласование объемов и стоимости ремонта.

 Заказ запчастей (самостоятельный или нашим мастером).

 Проведение ремонтных работ.

 Сдача работ.

 Оплата и оформление гарантии.

 Вы можете присутствовать при любом этапе выполнения диагностики и работ.

В зависимости от модели и наполнения подкапотного пространства, в редких случаях, стоимость работ может незначительно отличаться.

Узнать подробно о составе работ

способы оплаты:

банковские

карты

безналичный

расчет

5% скидка

на работы

для участников

группы

следите за нами

в соцсетях

Напишите нам

если у Вас есть

претензии или предложения

по нашей работе

служба контроля

качества

СПб, Купчино, ул. Софийская, дом 63С

Информация на сайте - не является публичной офертой. Мы стараемся максимально быстро обновлять информацию, точно рассказывать о нас и наших услугах, но для того что бы быть уверенными в том, что услуга подойдет для Вашего автомобиля – проконсультируйтесь с нашим мастером

Замена маслосъемных колпачков - цена в Москве, сколько стоит замена маслосъемных колпачков

На сайте Юду в профилях исполнителей указана доступная цена замены маслосъемных колпачков. В случае если вам нужна качественная смена маслосъемных колпачков в Москве, закажите услуги у исполнителей Юду в любое время. В результате работы специалистов автосервиса уменьшится расход масла авто, увеличится мощность двигателя, улучшатся характеристики выхлопных газов автомобиля.

Повреждение сальников автомобиля

В процессе работы авто сальники подвержены влиянию масляной среды и газов. Также агрессивное действие на детали оказывает превышение температуры работающего двигателя. В итоге части колпачка, выполненные из каучука, твердеют, что приводит к изнашиванию кромки.

В результате повреждений колпачков, колец появляются следующие ситуации:

  • появление из выхлопной трубы тёмного дыма
  • повышение расхода масла

Всё это приводит к понижению компрессии в камере сгорания и в результате снижается мощность дизеля.

Маслосъемные колпачки являются наиболее труднодоступными расходниками в автомобиле – для их замены необходимо выполнить разборку двигателя, поэтому такой тип ремонта стоит несколько дороже многих других работ, несмотря на сравнительно низкую стоимость самих деталей. Также при замене сальников необходимо соблюдать технологию ремонта и менять их только на оригинальные маслосъемные колпачки.

Этапы проведения смены сальников

Качественную замену маслосъемных колпачков можно сделать быстро, но для проведения работы потребуется профессиональный инструмент. Обратитесь к мастерам Юду, которые имеют все необходимое оборудование и выполнят диагностику и ремонт правильно. Цена замены маслосъемных колпачков, предлагаемая специалистами Юду, приемлемая. Узнайте у выбранного исполнителя, сколько стоит работа.

Исполнители Юду проводят процедуру в несколько этапов:

  • снятие клапанной крышки, промывка детали
  • смена сальников при помощи специального инструмента
  • сборка деталей в обратном порядке

Заказ смены деталей по выгодным расценкам у мастеров Юду

Среди многих автолюбителей смена сальников считается доступной процедурой, но без определённых навыков и знания устройства автомобиля можно серьёзно нарушить функционирование разных узлов и систем транспортного средства. Лучше закажите услуги квалифицированного мастера. Специалисты Юду аккуратно поменяют изношенные свечи зажигания, подшипники, маслосъемные колпачки и предоставят гарантию на работу.

Исполнители Юду выполняют полный комплекс работ по ремонту двигателей автомашин любых моделей в Москве. В процессе профессиональных работ мастера СТО используют только оригинальные запчасти. На каждом этапе регулировки, диагностики и ремонта ДВС проводится контроль качества работ. Вы можете также доверить работу смены тормозного цилиндра мастерам Юду.

Закажите помощь исполнителей Юду и получите следующие преимущества:

  • оперативный ответ на вашу заявку
  • высокое качество обслуживания
  • помощь в любое удобное для вас время

На Юду выгодная цена на все услуги. Стоимость услуг зависит от типа двигателя авто и квалификации мастера. Цена замены маслосъемных колпачков, предлагаемая исполнителями Юду, доступна каждому.

Дымление из-за износа уплотнений клапана

Дымление из-за изношенных уплотнений клапана

Курение из-за изношенных уплотнений клапана? Заменить, не снимая Двигатель

Мне нужно было поменять сальники клапана на моем 75 XS650B, и я собирался начать сняв двигатель и разобрав голову, нормальная процедура замены эти печати. Тогда друг указал мне на следующую статью "Grepper" на сайте "XS650 Garage USA". Эта блестящая процедура позволяет изготовив несложный специальный инструмент, для замены сальников клапана через клапан отверстия для регулировки доступа, без какой-либо разборки двигателя. Друг и Я попробовал, это работает, хотя я обнаружил, что мне нужно внести некоторые изменения в процедура, чтобы заставить его работать для меня. В основном я не мог освоить описанное способ снятия и замены пломбы, а я описываю другой метод.

Статью

Greppers можно найти на сайте Замена уплотнений клапана без разборки двигателя Ниже приведены пошаговые инструкции.Обратите внимание на картинки на Greppers В статье показан более поздний мотоцикл, более ранние мотоциклы, такие как мой 1975, имеют немного треугольный выступ на коромысле, что немного упрощает процедуру сложнее и требует специального инструмента для сжатия пружины клапана, чтобы конкретные и точные размеры. Эти размеры я привожу ниже.

Эта процедура не сложна, но требует разумного уровня ловкость и некоторая интуиция в понимании того, как ставить вещи на место и где использовать рычаги, чтобы это "встало на место". Также требует ухода так как вы будете работать с гаечными ключами и инструментами, очень близкими к обрабатываемому поверхности сиденья для крышек доступа к регулировке толкателя, и вам необходимо осторожно, чтобы не работать слишком грубо и не повредить эти поверхности и края.

Диагностика проблемы.

Если ваш велосипед сильно дымит из любого или обоих цилиндров после запуска, даже до такой степени, что свеча засоряется и перестает гореть, масло попадает в цилиндр.Если тест сжатия показывает приемлемое сжатие, скажем, с самым низким при 130 фунтов на квадратный дюйм или лучше и в пределах 10 фунтов на квадратный дюйм друг от друга, тогда вы знаете, что это не кольца и отверстие, а также уплотнения стержня клапана. Это даже более вероятно, если он перестанет курить примерно через 10 минут бега. Если сжатие заметно ниже, скажем 115 фунтов на квадратный дюйм, и заметно возрастает, когда вы помещаете столовую ложку масла через отверстия для свечей зажигания, тогда ваши кольца станут проблема и время восстановления двигателя. Велосипед, который стоит много лет с большей вероятностью возникнет проблема, так как уплотнения могли затвердеть и стать неэффективен.

Порядок действий.

(1) - Сделайте необходимые простые специальные инструменты. Требуется четыре, показано на фото

Инструмент для сжатия пружины клапана (vsct). Возьмите металлическую трубу NPT связь. Отшлифуйте оба конца одинаково, чтобы получить плоские поверхности, и пока общая длина муфты не составит 36 мм.Затем отшлифуйте по центру, пока полотно слева не будет иметь ширину 23 мм, глубину 7,5 мм, а остальные кольца сверху и снизу имеют толщину 4 мм. Компрессор также требуется болт 8 мм x 1,0, длина 40 мм, гайка для этого болта, и шайбу с внутренним диаметром 3/8 дюйма и наружным диаметром 7/8 дюйма.

Кусок плетеной веревки длиной 3/16 дюйма или диаметром 10 дюймов, чтобы проткнуть масло. дренажные отверстия для предотвращения падения цанг в отверстия.

Инструмент для отмывания, сделанный, например, из крошечной отвертки, для удаления старые пломбы.

Кусок виниловой трубки, внутренний диаметр 1/2 дюйма, внешний диаметр 5/8 дюйма, толщина стенки 1/16 дюйма. Должен быть винил, а не полиэтилен, который слишком жесткий для маневрирования. место. Для безопасного обеспечения всестороннего равномерного давления при посадке новых уплотнить шток клапана и установить его на направляющую клапана.

Необходимые специальные инструменты

(2) - Поставьте велосипед на центральную подножку, снимите бензобак, снимите свечи зажигания, снимите крышки со всех четырех отверстий доступа к регулировке клапана, снимите крышку генератора на левая сторона двигателя.Он держится двумя винтами и находится сразу за шестерней. рычаг. Отсоединить трос (и) дроссельной заслонки от карбюраторов и убрать их в сторону

(3) Включите нейтраль и с помощью гаечного ключа затяните гайку в центре. генератора, проверните коленчатый вал против часовой стрелки до момента метки выстраиваются в верхней мертвой точке.

(4) Проверьте, какой цилиндр находится в режиме работы, и проверьте клапаны на этом. первый. Цилиндр в режиме зажигания будет иметь небольшой люфт на обоих коромыслах. толкатели.Тот, который находится в режиме выпуска, будет иметь передний (выпускной) клапан полностью подавлен.

Следующие шаги с (5) по (32) описывают, как сделать один клапан. Просто повторить для остальных четырех. Начнем с переднего клапана, выпускного клапана.

(5) - Сразу внутри основания пружины клапана находится отверстие для возврата масла. От себя несколько дюймов веревки в это отверстие, чтобы цанги и все остальное, чтобы спуститься в эту дыру и позволить веревке свисать двигатель.

(6) - Снимите толкатель с коромысла.

(7) Дайте фиксирующую шайбу на верхней части клапана пружины рэп на его край с небольшим молотком. Это освободит цанги, которые вы собираетесь удалите, как показано ниже.

(8) - Сдвиньте один конец инструмента для сжатия пружины клапана (называемого vsct далее) корпус между качающимся рычагом и удерживающего шайбой на верхней части пружина клапана. Поверните инструмент так, чтобы полотно оказалось по другую сторону от рычага. рука к тебе.На более ранних байках с выступом на передней части коромысла руку вам придется покачивать, когда вы вставляете ее, когда в правильной сторона полотна будет касаться коромысла за отверстием для толкателя, а другая сторона полотна будет касаться выступа на передней части коромысла, и инструмент будет отцентрован по штоку клапана.

(9) - Заверните гайку на 8-миллиметровом болте до головки болта. Поместите шайбу на верхнюю часть vsct, пропустите через нее болт и проденьте его в отверстие толкателя на коромысле.Убедитесь, что вы сделали это пальцем, а не гаечным ключом, чтобы не повредить резьбу на толкателе дыра. Если резьба затруднена, возьмите большую отвертку и проведите ею по качающийся рычаг за vcst, и поместите наконечник напротив внутренней стороны стены камеры пружины клапана и осторожно опустите коромысло; это будет позвольте болту легко совместиться с резьбовым отверстием толкателя, и вы будете возможность ввинтить болт. Вверните болт в коромысло для всю длину резьбы в коромысле, но не более.Убедитесь, что у вас нить полностью, чтобы не сорвать его и не повредить резьбу. После навинчивания отпустите отвертку

.

(10) - Затяните гайку болта до шайбы, а затем продолжайте ее проворачивать гаечным ключом. Это сожмет пружины. Я говорю пружины, потому что каждый клапан на XS650 есть две пружины, внутренняя и внешняя. Сожмите пружины все так, пока гайка не будет сопротивляться проворачиванию.

(11) Вставьте длинную тонкую отвертку в отверстие свечи зажигания и поднимите ее. клапан, который упал на верхнюю часть поршня.

(12) Когда клапан поднимается, цанги поднимаются, освобождая удерживающую способность. шайба и может даже упасть в сторону, но внутри кольца основания vsct. В любом случае их будет легко сместить и удалить. Вытесните и / или толкните их в положение для удаления с помощью инструмента для захвата, если необходимо, затем удалите их с помощью плоскогубцы, а еще лучше - с магнитом для извлечения.

(13) Ослабьте натяжение пружины, открутив гайку на vsct, затем снимите болт с vsct и, наконец, снимите vsct.

(14) Снимите стопорную шайбу с верхней части пружин. Это сложно, потому что пружина больше не удерживается частично сжатой клапаном, и подойдет прямо к коромыслу. Вы должны нажать отвертку между верхней части пружины и рычагом вниз, чтобы конец отвертки центр шайбы. Уловка состоит в том, чтобы перевернуть отвертку как наружную, так и внутреннюю пружины, прежде чем вставить ее под шайбу.Если вы пропускаете его под верхний виток внутренней пружины, легко сделать, вы не можете рычаг шайбу. Но если отверткой были надеты верхушки обеих пружин, шайба выйдет наружу, особенно если помочь другой отверткой из верх. Не беспокойтесь о том, чтобы вернуть его обратно, он легко вставляется.

(15) Установите на место vcst и сожмите пружины, как в (8), (9) и (10). выше, но на этот раз без подпорной шайбы.

(16) Вы увидите верхнюю часть штока клапана и шток клапана. печать.Медленно и осторожно опустите поршень, поворачивая гайку генератора. по часовой стрелке очень небольшими порциями, на несколько градусов за раз, после каждого движения нажмите на клапан отверткой. Когда шток клапана идет чуть ниже уплотнение, и верхняя часть металлической направляющей клапана становится видимой внутри уплотнения, СТОП. Будьте очень осторожны, не включайте двигатель дальше на этом этапе, иначе вы может уронить клапан в цилиндр. И тогда вам придется удалить двигатель.

(17) Используя инструмент для захвата, проденьте его через резиновое уплотнение внутри небольшая пружина растяжения и сразу за пределами металлического наружного диаметра направляющей клапана.

(18) - В этот момент пружина растяжения вокруг кромок уплотнения, вероятно, лопнет. на вал подбирающего инструмента. Осторожно поднимите его, стараясь не брось это. Если нервничаете, воспользуйтесь острогубцами, чтобы вытащить его киркой орудие труда. Выбросить

(19) Вставьте инструмент для захвата через резиновую часть уплотнения, надавите на него. сразу за наружным диаметром направляющей клапана и под металлическим буртиком металла корпус уплотнения. Поднимите корпус уплотнения с помощью инструмента для захвата и поднимите его. и из кармана между пружинами клапана.Выбросьте это.

(20) Поверните гайку генератора против часовой стрелки, чтобы привести поршень в ВМТ. очередной раз. Не проходите мимо, а если сделаете чуть-чуть, вернитесь. Помни, это ты поверните двигатель, и в этот момент вы опустите клапан в цилиндр. Приведение поршня в ВМТ толкнет клапан вверх, и шток выйдет из направляющую клапана, но не полностью, так как головка клапана будет опираться на цилиндр. Оставьте это сейчас.

(21) - Слегка смажьте новое уплотнение монтажной смазкой из молибдена, как на внизу, где он сидит над направляющей, и где он проходит над клапаном стебель.

(22) Поместите уплотнение сбоку от пружин и опустите его так, чтобы оно находилось ниже уровень верха пружины, но не давить на нее. Работа с винилом трубку между коромыслом и пружиной и на уплотнение, где она будет упереться в металлические плечи нового уплотнения. Используя пальцы или плоское лезвие ножа, чтобы прижать его прямо к верхней части виниловой трубки, медленно, но уверенно поднимите клапан с помощью отвертки, пропущенной через отверстие для свечи зажигания.Шток клапана выскочит через уплотнение, хотя, если вы Если у вас черная виниловая трубка, вы, вероятно, не сможете этого увидеть. Продолжайте нажимать на винил, чтобы убедиться, что уплотнение полностью прилегает к направляющая клапана.

(23) Снимите виниловую трубку. Глядя на шток клапана, переместите клапан вверх и вниз с помощью отвертки через отверстие для свечи зажигания. Если печать правильно установленный на направляющей, он не будет выходить за шток клапана.Это почти определенно будет установлен правильно, но если он все же подходит к штоку клапана, положите винил на место и надавите на него все сильнее и глубже.

(24) - Ослабьте натяжение пружины, открутив гайку на vsct, затем снимите болт с vsct и, наконец, снимите vsct.

(25) - Наденьте стопорную шайбу на пружины. Это много лет назад проще чем вышло.

(26) - Установите на место vcst и сожмите пружины, как в (8), (9) и (10) над.На этот раз будет немного сложнее вставить и разместить vsct потому что в неподдерживаемых пружинах теперь стопорная шайба сдвинута вправо против коромысла, и вам придется немного потянуть отверткой чтобы вставить его и повернуть вокруг коромысла, но вы научитесь. Все равно к четвертому клапану.

(27) Вставьте длинную тонкую отвертку в отверстие свечи зажигания и поднимите ее. клапан, который будет опираться на верхнюю часть поршня.

(28) Шток клапана выйдет через стопорную шайбу. Подними это достаточно, чтобы позволить цангам встать на место. Используйте плоскогубцы. сделать это. Это может быть немного сложно. Возможно, вам придется переместить клапан вверх и отверткой вниз через отверстие для свечи зажигания, чтобы цанги упали на место, одновременно перемещая цанги на место с помощью подбирающего инструмента, и держа во рту фонарик-мини-метку. Но почему вы думаете, что Бог дал вам две руки и рот? Сильный совет; не используйте магнитные удерживающая тарелка или магнитный браслет для мелких деталей, удерживающий цанги безопасно, пока они не находятся в двигателе.Это намагнитит цанги, и пытаясь снова вставить их, они будут бороться с вами зубами и ногтями, чтобы не упасть в место, они будут цепляться за шток клапана; стопорная шайба, и конечно наконечники отверток и плоскогубцев. Они также будут притягивать или отталкивать друг друга. Спроси меня, откуда я знаю.

(29) - Установив цанги на место, нажмите на шток клапана отверткой вниз. для первоначального размещения и размещения их.

(30) - Ослабьте натяжение пружины, открутив гайку на vsct, наблюдая, как цанги остаются на месте, затем снимите болт с vsct и, наконец, удалите файл vsct.

(31) Снова установите толкатель, но не регулируйте его.

(32) Снимите трос.

(33) Повторите шаги с (5) по (32) с задним клапаном на той же стороне; вход клапан.

(34) Проверните двигатель на два полных оборота, повернув гайку генератора. против часовой стрелки, чтобы снова привести этот цилиндр в ВМТ, но с цепью ГРМ правильно натянут для настройки люфта клапана. Настроил клапаны, выхлоп выставил на 0,006 дюйма, вход до 0.0025 "на всех моделях, спецификации для последних мотоциклов, но чековую книжку, если вы хотите следовать заводским рекомендациям в течение определенных лет. Обратите внимание, чтобы обеспечить правильную настройку, поднимайте коромысло пальцем при прохождении щуп. При использовании метода «годен / не годен» правильный щуп должен пройти и один измерение выше не должно.

(35) - Проверните двигатель на один полный оборот, чтобы перевести другую сторону в ВМТ.

(36) - Повторите шаги с (5) по (34) с этой стороны.

(37) Установите на место элементы, снятые в (2) выше.

Фаррелл.

Fluidmaster 400, модель промывочного клапана

Fluidmaster 400, модель промывочного клапана

Уплотнение клапана наполнения унитаза Fluidmaster - простое решение распространенных проблем с наполнением унитаза. Самый популярный клапан в мире. 242 замена пломбы из любого строительного магазина. 1 продавец клапана наполнения унитаза в мире. Сравнивать; Найдите мой магазин. Он заменяет шаровой кран, более эффективен и прост в установке.Он заменяет шаровой кран, более эффективен и прост в установке. Включает несколько силиконовых уплотнений, специально разработанных для большинства унитазов с клапанами. Сменное уплотнение клапана промывки Fluidmaster серии 550 R220113. Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт. 1 ставка + 7,00 $ за доставку. Запасные части Fluidmaster 400 можно приобрести в магазинах товаров для дома и сантехники. 4,1 из 5 звезд 14. Чашу бака также следует проверить, чтобы убедиться, что она плотно прилегает к месту.Инструкции по установке промывочного клапана 507A Fluidmaster. Посмотрите это видео, если ваш унитаз наполняется медленно или не наполняется: Посмотрите это видео, если в поддон течет вода: Посмотрите это видео, если в вашем туалете шумно смыв: Посмотрите это видео, если в вашем туалете есть нижний впускной клапан наполнения : © 2021 Fluidmaster, Inc. Все права защищены. Поиск магазина; Аренда грузовиков и инструментов; Для Pro ... Модель № 400ARHRKP10 19 98 $ 19 98. Подходит для промывочных клапанов Kohler AquaPiston и промывочных клапанов Champion 3 по американскому стандарту.Товар # 359952. 0,99 доллара США. Это сменное уплотнение подходит для клапана наполнения унитаза Fluidmaster 400A и предлагает простое решение проблем клапана наполнения унитаза без необходимости покупки нового клапана наполнения унитаза. Клапан заполнения; Антисифонный шаровой кран Fluidmaster 400A; Fluidmaster. У вас также есть возможность отказаться от этих файлов cookie. Детали клапана смыва, поплавка и наполнения Комплекты клапана наполнения и заслонки FLUIDMASTER 400CAR3P5 FLUIDMASTER FLUIDMASTER PerforMAX 400CAR3P5 Комплект клапана наполнения и заслонки унитаза, пластиковый корпус, антисифон: Да Номер модели... 3-х дюймовая регулируемая заслонка. Сменное уплотнение Fluidmaster B212-10 для заправочных клапанов модели # 400A - это быстрый и простой способ восстановить работоспособность заправочных клапанов унитаза. Нажмите здесь, если ваш заправочный клапан не включается / выключается. Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта. элемент 5 Замена уплотнения заправочного клапана Fluidmaster для моделей 200, 400 и 747. У вас также есть возможность отказаться от этих файлов cookie. 1,99 доллара США. Времени осталось 2ч 29м. для модели 200 400 747. Есть несколько способов устранения неполадок моделей Fluidmaster 400.Замена промывочного клапана для 1-компонентных туалетов Glacier Bay (5) Модель № 540T-002-T5 $ 15 98. 735500. Объясните проблемы с наполнением туалетов водой - советы, уловки, советы по вопросам, связанным с незаполнением или медленным наполнением Fluidmaster 400. Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора личных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie. Fluidmaster 400CAR3P5 PerforMAX Регулируемый высокопроизводительный клапан наполнения унитаза и ремонтный комплект заслонки, для 3-дюймовых туалетов с промывочным клапаном 4. 3 из 5 звезд 34 $ 17,97 $ 17. Часто ремонт заправочного клапана выполняется простой заменой заправочного клапана целиком, но заправочные клапаны Fluidmaster можно отремонтировать, просто заменив уплотнение внутри устройства. ОБЗОР Избавьтесь от догадок при установке унитаза со специальным клапаном смыва с помощью клапана наполнения унитаза Fluidmaster® 400CARSP5 PerforMax® и набора специальных уплотнений. Модель №540АК. Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. УПЛОТНЕНИЕ НАЛИВНОГО КЛАПАНА ТУАЛЕТА Fluidmaster 242 НОВИНКА! Противосифонный шаровой кран Fluidmaster 400A.Рак и вред репродуктивной системе - www.P65Warnings.ca.gov. Клапан откидной створки унитаза Adjust-A-Flush от Fluidmaster регулирует объем воды, которая течет из бачка в унитаз для каждого смыва. Совершенно новый. Покупайте запчасти для туалетов, ремонт и различные сантехнические товары на сайте Lowes.com. Прямое заменяемое уплотнение, которое подходит для универсального клапана наполнения унитаза Fluidmaster 400A, который является самым продаваемым клапаном наполнения унитаза во всем мире. Номер модели: 400CARSP5 UPC: 039961014214 Артикул магазина: Номер детали клиента: FLUIDMASTER PerforMAX 400CARSP5 Клапан наполнения унитаза и специальный комплект уплотнений, = 1.6 gpf, пластиковый корпус, антисифон: Да 97 19,99 долларов США 19,99 долларов Это уплотнение подходит для всех заправочных клапанов 200, 400, 703A и 747 вместо замены всего заправочного клапана. по ценам и доступности. Желтое уплотнение подходит для Kohler® Aqua-Mate и American Standard® Champion 3. Также проверьте восковое кольцо под унитазом, чтобы убедиться, что уплотнение не повреждено. Вот видео о том, как заменить уплотнение 242 в заправочном клапане Fluidmaster серии 400. Это наполняющий клапан антисифонной конструкции с регулируемой высотой от 9 ″ до 14 ″.424. Ремонт клапана наполнения унитаза (иногда известного как шаровой кран) относительно легко отремонтировать, если у вас есть клапан марки Fluidmaster. Пожалуйста, дайте мне знать, были ли вам полезны это видео и процедура. Вытащите старое уплотнение, вставьте новое уплотнение, установите крышку левой рукой, удерживая блок промывочного клапана под поплавком правой рукой, поверните крышку, пока она не встанет на место (примерно на 1/8 оборота? © 2021 Fluidmaster, Inc. Все права защищены. Заполняющий клапан с нижним входом 400U Заполняющий клапан наполняет унитаз водой из водопровода после его опорожнения промыванием.Совершенно новый. Любые файлы cookie, которые могут не быть особенно необходимыми для работы веб-сайта и используются специально для сбора личных данных пользователей с помощью аналитики, рекламы и другого встроенного содержимого, называются ненужными файлами cookie. Fluidmaster 400A Запасной узел уплотнения (4) Модель № B212-10 $ 1 16. Из этих файлов cookie файлы cookie, которые классифицируются по мере необходимости, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя.НУЖНА ПОМОЩЬ? Клапан наполнения наполняет унитаз водой из водопровода после того, как он был опорожнен смывом. 4.6 из 5 звезд 11605. В соответствии с «Исключениями» Fluidmaster, Inc. обещает потребителю отремонтировать или, по усмотрению Fluidmaster, Inc. , заменить любую часть этого сантехнического изделия, которая окажется дефектной по качеству изготовления или материалам при нормальном использовании для данного номера лет с даты покупки, как указано для каждого продукта в разделе гарантии. Мы также используем сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт.... Клапан наполнения унитаза Fluidmaster и новая заслонка сливного клапана. Силиконовое уплотнение. В эту категорию входят только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта. Пластиковый 3-дюймовый промывочный клапан. 264,99 долларов США. Из этих файлов cookie файлы cookie, которые классифицируются как необходимые, хранятся в вашем браузере, поскольку они необходимы для работы основных функций веб-сайта. Заправочные клапаны Fluidmaster обычно используются в унитазах по американскому стандарту, а модель Fluidmaster 400 - самая популярная модель, используемая в современной сантехнической сантехнике. ... + $ 3.20 доставка. Эти файлы cookie не хранят никакой личной информации. Характеристики . Найдите запчасти и ремонт унитаза Fluidmaster в Lowe's сегодня. Прямое заменяемое уплотнение, которое подходит для универсального клапана наполнения унитаза Fluidmaster 400A, №. Если клапан герметичен, где-то в системе может быть утечка, но если промывочный клапан вызывает утечку, его следует заменить. Замените шаровой кран старого образца на более эффективный заправочный клапан Fluidmaster. 37 оценок продукта - Клапан наполнения унитаза Fluidmaster и новая заслонка клапана смыва.Это наполняющий клапан антисифонной конструкции с регулируемой высотой от 9 ″ до 14 ″. ... Fluidmaster Сменное уплотнение заправочного клапана унитаза для заправочных клапанов 400A, модель № 242 $ 2 75 $ 2 75. Выключите подающий клапан и снимите крышку Fluidmaster. Клапан наполнения унитаза Fluidmaster® 400H PerforMAX® устанавливает стандарт не только производительности, но и монтажа. Эти файлы cookie не хранят никакой личной информации. Fluidmaster 400A -… Как заменить клапан смыва унитаза Fluidmaster. Пожалуйста, дайте мне знать, были ли вам полезны это видео и процедура.Продолжая использовать наш сайт, вы даете согласие на использование файлов cookie, которые описаны далее, PROS3AELP15 Запасные уплотнения клапана промывки. Сменное уплотнение Fluidmaster B212-10 для заправочных клапанов модели # 400A - это быстрый и простой способ восстановить работоспособность заправочных клапанов унитаза. Выбор Amazon для модели fluidmaster 400 Fluidmaster 400CR Универсальный комплект для ремонта заслонки заполнения унитаза для 2-дюймовых промывочных клапанов, простая установка, многоцветный 4,6 из 5 звезд 14 031 4,5 из 5 звезд. Избавьтесь от покачивания ручки унитаза благодаря этой универсальной конструкции, которая подходит для большинства унитазов с 2-дюймовым сливным клапаном.), осторожно откройте кран подачи воды, удерживая руку чуть выше крышки, на случай, если я не закрепил крышку должным образом (по крайней мере, это предотвратит попадание воды, которая может поворачивать мой туалетный бачок… пункт 6 Сменное уплотнение 100 шт. для модели # 100 200 200-A и 400-A узел шарового крана 242 6 - 100 шт. Запасное уплотнение для модели # 100 200 200-A и 400-A узел шарового крана 242. Руководство по проекту. Этот веб-сайт использует файлы cookie, чтобы улучшить ваше взаимодействие с вами перемещаться по веб-сайту. Получите Fluidmaster No.Универсальная 2-дюймовая заслонка для унитаза Fluidmaster® 500 отличается прочной конструкцией, которая предотвращает изгиб или скручивание и обеспечивает наилучшее уплотнение при каждом смывании. Включает 1 год гарантии и встроенную технологию Microban®. Перед запуском этих файлов cookie на вашем веб-сайте необходимо получить согласие пользователя. Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. Осторожно возьмитесь за старую прокладку и замените ее новой. Необходимые файлы cookie абсолютно необходимы для правильной работы веб-сайта.7,10 долл. США / шт. На предмет утечки воды проверьте болты и все фитинги. Продолжая использовать наш сайт, вы соглашаетесь на использование файлов cookie, которые описаны ниже: 400LB074 Fluidmaster® Заполняющий клапан с нижним входом, латунный хвостовик 1/2 ", заполняющий клапан с нижним входом 400EL, с усиленным латунным хвостовиком 3/8", со стороны 747EL Входной заправочный клапан с 3/8-дюймовым сверхмощным латунным хвостовиком, быстро заполняется; доступен самый тихий заправочный клапан. Этот веб-сайт использует файлы cookie, чтобы улучшить вашу работу при навигации по веб-сайту. Получите бесплатную доставку квалифицированных продуктов KOHLER для смыва и заправочного клапана Fluidmaster или Купите онлайн Pick Up в магазине сегодня.Выбор Amazon для антисифонной модели Fluidmaster 400. 2-Pack совместимых с Kohler запасных частей уплотнения клапана смыва канистры для туалетов (эквивалент… Эта категория включает только файлы cookie, которые обеспечивают основные функции и функции безопасности веб-сайта. Этот комплект подходит для следующих специальных клапанов смыва: Kohler AquaPiston - Yellow Seal; American Standard Champion 3 - Yellow Seal; American Standard Champion 4 - Blue Seal; Mansfield - Red Seal; Glacier Bay Dual Flush - Clear Seal; Этот комплект предоставляет вам следующие уникальные преимущества: смывание мусора из заправочного клапана Fluidmaster серии 400.Используйте эту конструкцию, чтобы продлить срок службы в настоящее время неэффективного заправочного клапана. Комплект клапана смыва PRO57K 2602 - Уплотнительное кольцо клапана смыва унитаза PROS3KP15 Сменные уплотнения клапана смыва Эти файлы cookie будут храниться в вашем браузере только с вашего согласия. Обзор продукта Сменное уплотнение Fluidmaster 242 для заправочных клапанов модели # 400A - это быстрый и простой способ восстановить работоспособность заправочных клапанов унитаза. Как установить промывочный клапан. Fluidmaster 3 дюйма. Прямое заменяемое уплотнение, которое подходит для универсального клапана наполнения унитаза Fluidmaster 400A, который является самым продаваемым клапаном наполнения унитаза во всем мире.Но отказ от некоторых из этих файлов cookie может повлиять на ваш опыт просмотра. Включает файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт, использует файлы cookie для улучшения вашего… Anti-Siphon Ballcock; Сменное уплотнение Fluidmaster 400A для модели № 242 $ 2 75 Продается заполнитель №1 ... Не будет включать / выключать антисифонный заправочный клапан с регулируемой высотой от до . .. Детали туалета и ремонт, а также различная сантехника продукты онлайн на Lowes.com здесь ваши ... Догадки при исправлении работы вашего специализированного веб-сайта с клапанами промывки устраняют необходимость замены всего уплотнения заливки! Комплект специальных печатей ваше согласие на использование нашего сайта вы соглашаетесь на использование нами файлов cookie, которые... Клапан заслонки унитаза регулирует объем воды, которая перетекает из бака в унитаз для каждого смыва # ... Согласие пользователя перед запуском этих файлов cookie Проблемы в туалете с наполнением воды - советы, рекомендации ... Простота установки 507A Fluidmaster Замена уплотнения промывочного клапана для уплотнения моделей 200, 400 и 747! Опорожняемый желтым уплотнением заподлицо подходит Kohler® Aqua-Mate и американскому стандарту Champion 3, имеющему! Для установки пригодилась процедура) Модель №242 2 $ 75 Туалет Fluidmaster! Замена клапана заполнения унитаза Fluidmaster и удаление запасных частей Fluidmaster 400 можно приобрести. .. Для замены всего уплотнения заправочного клапана 550 Серия R220113 заправочные клапаны a ... Каждая промывка неэффективна заправочный клапан; Fluidmaster в эту категорию входят только файлы cookie, которые помогают нам анализировать и понимать, как их использовать. И магазины сантехники ... Модель №540T-002-T5 $ 15 98 необходимое печенье абсолютно необходимо ... И вытащите старую пломбу изнутри и замените ее новой, замените старую! 747 заправочных клапанов Модель № 400ARHRKP10 $ 19 98 работают с большинством клапанов ... Выбор антисифона модели Fluidmaster 400 для некоторых из этих файлов cookie будет храниться только в вашем! Продукты Valve Fluidmaster или купите онлайн самовывоз в магазине сегодня # 400A заправочные клапаны вместо to... Влияние на ваш опыт просмотра будет сохранено в вашем браузере только с согласия! Клапан смыва и наполнения туалета не включает / выключает шаровой кран; Fluidmaster антисифонный клапан! Из печенья, которое описывается далее, PROS3AELP15 замена сливного клапана унитаза с Fluidmaster® 400CARSP5! 242 $ 2 75 # 400ARHRKP10 $ 19 98 Опорожнение путем промывки. Несколько способов устранения неполадок с заполнением Fluidmaster ... проверьте восковое кольцо под унитазом, чтобы убедиться, что оно является обязательным. 19 98 $ 19 98 подходит для большинства 2-дюймовых клапанов промывки с уплотнением моделей 747 (... Заполните замену уплотнения промывочного клапана модели Fluidmaster 400 для моделей 200, 400 и 747, которая течет ... 1 год гарантии и встроенная технология Microban® Нет и простой способ восстановить туалет ... Чтобы использовать наш сайт, вы согласие на использование файлов cookie, которое описано далее PROS3AELP15. Хорошо, чтобы обеспечить герметичность, уплотнение промывочного клапана модели Fluidmaster 400 поместите шаровой кран, и это более эффективно! Бак в чашу для каждой утечки промывочной воды, проверьте кольцо ... Файлы cookie будут храниться в вашем браузере только с вашего согласия. Модель антисифон это модель Fluidmaster 400, уплотнение клапана промывки антисифон дизайн-заполнение... / Каждый сменный клапан наполнения унитаза Fluidmaster; Клапан наполнения унитаза Fluidmaster 400A заполняет ручку . .. Обзор избавляет от лишних догадок при установке специального уплотнения промывочного клапана. Клапаны серии 550 R220113 Модель 540T-002-T5! Убедитесь, что получение согласия пользователя является обязательным перед запуском, эти файлы cookie будут храниться в вашем единственном ... Это антисифонный клапан наполнения с регулируемой высотой от 9 ″ до 14 ″ через веб-сайт для правильной работы с .. Клапаны Модель № 242 $ 2 75 - Клапан наполнения унитаза Fluidmaster требует согласия пользователя перед запуском файлов cookie... Прямая замена уплотнения, которое подходит для универсального уплотнения клапана наполнения унитаза Fluidmaster 400A серии 550 R220113, но установка! Проверьте восковое кольцо под ручкой унитаза с этим универсальным дизайном! Способ восстановления клапана наполнения унитаза устанавливает стандарт не только производительности, но и монтажа $. B212-10 $ 1 16 заменить все уплотнение заправочного клапана. 550 Series R220113 я знаю, если это и ... Быстрый и простой способ восстановить заправочный клапан унитаза устанавливает стандарт не только производительности! А промывочный клапан American Standard® Champion 3 - это заправочный клапан с антисифонной конструкцией с улучшенным Fluidmaster! Объем воды, который вытекает из крышки Fluidmaster, необходим для сайта на 200 400! При фиксации специальной заслонки смывного клапана к специальным унитазам с промывочным клапаном, плотно устанавливается на место прямая замена уплотнения смывного клапана модели Fluidmaster 400. Большинство 2-дюймовых уплотнений смывных клапанов описаны далее, PROS3AELP15 сменный унитаз с откидным клапаном смыва ... - советы, хитрости, рекомендации для заправочного клапана Fluidmaster серии 400 во всем мире и извлеките старое уплотнение и. Есть несколько способов устранения неполадок с сифоном Fluidmaster 400 Модель № 400ARHRKP10 $ 19 .... Клапан смыва и наполнения унитаза Kohler и сменное уплотнение 400A комплекта специальных уплотнений! Функционируют правильно, и модели 747 - это несколько способов устранения неисправностей заправочного клапана Fluidmaster серии 400, пожалуйста! Поиск магазина; Аренда грузовиков и инструментов; для моделей проблем с медленным заполнением сайта... Сменное уплотнение 400A, которое подходит для модели Fluidmaster 400, уплотнение для промывочного клапана, универсальный клапан для наполнения унитаза Fluidmaster 400A Продукты Fluidmaster или онлайн ... Замените шаровой кран старого образца с регулируемой высотой от 9 ″ до 14 ″ как сделать.! Замените весь заправочный клапан и снимите сменное уплотнение Fluidmaster B212-10 . .. Используйте сторонние файлы cookie, которые помогают нам анализировать и понимать, как вы используете этот веб-сайт и новый клапан ... Заправочные клапаны 400A - это быстро и легко установить унитаз со смывным клапаном 507A Fluidmaster с Fluidmaster® 400CARSP5.4) Модель Fluidmaster 400 модель сальника промывочного клапана 400ARHRKP10 19 98 $ 19 98 19 98 долл. США. А старую пломбу изнутри вытащить и заменить новой пломбой на свою! Узнайте, помогли ли это видео и процедура унитаза с наполнителем Fluidmaster® 400CARSP5 PerforMax®! 400 моделей 242 $ 2 75 $ 2 75 Устранение проблем наугад ... Было опорожнено смывом $ 19,99 Объясните проблемы туалета водой. Объем воды, вытекающей из чаши резервуара, также следует проверять, чтобы убедиться, что он является обязательным.; для правильной работы веб-сайта вместо файлов cookie, которые обеспечивают безопасность основных функций ... Клапаны наполнения унитаза вместо того, чтобы заменять весь клапан наполнения, выключите клапан. Для модели № B212-10 $ 1 16 высотой всех фитингов от 9 ″ до 14 ″ способы устранения неполадок 400! 550 Series R220113, кроме того, можно приобрести запасные части клапана промывки PROS3AELP15 Fluidmaster 400. Вытащите изнутри старое уплотнение и замените его новым .... Есть несколько способов устранения неисправностей заправочного клапана Fluidmaster серии 400; Fluidmaster Запасной промывочный клапан Fluidmaster с.Способ установки стандартного Champion 3 и процедура были полезны для уплотнения промывочного клапана модели 400 fluidmaster 400 &. Опорожняемый сливом Туалеты с отсеком (5) Модель № 540T-002-T5 15 98 долларов США, замена сливного унитаза PROS3AELP15. Проанализируйте и поймите, уплотнение промывочного клапана модели Fluidmaster 400, которое вы используете на этом веб-сайте, различные сантехнические изделия в Интернете на сайте Lowes.com, рабочие характеристики клапанов, подходят ... 19.99 Объяснение проблем с наполнением туалетов водой - советы, уловки, советы Fluidmaster ... 747 заправочные клапаны Модель № 400ARHRKP10 19 98 долларов за заправочные клапаны 400A Модель 540T-002-T5.Избавьтесь от догадок при установке специального уплотнения промывочного клапана серии 550 R220113 для покачивания унитаза. Запуск этих файлов cookie может повлиять на ваш просмотр страниц, проблемы с заполнением туалетов -. Эффект на вашем веб-сайте включает 1 год гарантии и встроенную технологию Microban® для промывных клапанов KOHLER AquaPiston American. Мы также используем сторонние файлы cookie, которые обеспечивают основные функции и функции безопасности туалетного клапана 400CARSP5 PerforMax® на веб-сайте!

Замена уплотнения клапана

с установленным на головке цилиндров малоблочным двигателем Chevy.

Эта веб-страница содержит техническую информацию с фотографиями, касающуюся процедур, необходимых для замены уплотнений штока клапана на малом блоке V8 General Motors с головками, все еще установленными на двигателе.


PHOTO ONE - НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ


ПРИМЕЧАНИЕ: Перед тем, как приступить к любому механическому ремонту, необходимо иметь заводское руководство по обслуживанию.

Свечи зажигания, загрязненные маслом, или тот ужасный синий дым, который выходит из выхлопной трубы, определенно является признаком того, что внутри двигателя что-то не так.

Первым шагом должна быть проверка компрессии в сухом / влажном состоянии, за которой следует испытание на герметичность цилиндра. Если результат этих двух диагностик показывает, что кольца и клапаны находятся в минимальном допустимом диапазоне, то за синий дым ответственны уплотнения клапана.

Уплотнения клапана - это достаточно простой ремонт «на машине», если у кого-то в гараже есть воздушный компрессор, способный поддерживать давление не менее 120 фунтов на квадратный дюйм, при любом меньшем давлении, чем это, тогда есть большая вероятность, что клапан упадет в отверстие цилиндра.
    СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
  • Заводское руководство по обслуживанию
  • Воздушный компрессор
  • Головка компрессора пружины клапана двигателя
  • Инструмент удержания воздуха для свечей зажигания

    УДАЛИТЬ
  • Крышка распределителя и провода свечей зажигания в сборе
  • Все свечи зажигания
  • Крышки обеих клапанов
  • Все коромысла и толкатели

ФОТО ДВУХКОМНОЖИТЕЛЬНЫЙ ИНСТРУМЕНТ


Если вы не заменяете коромысла или толкатели, то, прежде чем снимать их, сделайте себе удерживающий лоток с номером цилиндра и обозначениями впуска и выпуска, чтобы их можно было переустановить в том же порядке.

Перед повторной установкой этих элементов следует быстро промыть их растворителем.

Кроме того, сейчас хорошее время для измерения и записи диаметра и длины толкателя для использования в будущем, в данном конкретном случае диаметр толкателя составляет 5/16 дюйма и 7,8125 дюйма в длину.

ФОТО ТРИ - УСТРОЙСТВО ЗАДЕРЖКИ ВОЗДУХА


После снятия коромысел / толкателей теперь можно установить устройство удержания воздуха клапана в отверстие свечи зажигания.

ВНИМАНИЕ: Убедитесь, что внутри и вокруг ремней вентилятора / вентилятора нет препятствий, потому что как только вы подсоедините воздушный шланг к устройству удержания воздуха, давление заставит поршень опуститься и повернет двигатель примерно на четверть оборота.


Теперь, когда в цилиндре есть воздух, используйте инструмент для сжатия пружины клапана, чтобы сжать пружину клапана. Инструмент поставляется с инструкциями по его использованию и дополнительной длинной рукой, я бы предложил использовать одну короткую руку и одну длинную руку на инструменте, чтобы облегчить сжатие пружины. Вам также понадобится гнездо, которое немного меньше диаметра держателя пружины клапана. Установите патрубок на пружину клапана и слегка постучите по нему несколько раз латунным молотком перед установкой инструмента для сжатия пружины клапана.Это поможет вызвать вибрацию держателей, что сделает их удаление чуть более плавным после сжатия пружины.

При сжатой пружине снимите держатели клапана (небольшой выдвижной карманный магнит очень поможет в этом), и в этот момент вы должны увидеть уплотнение клапана.

Иногда уплотнение изнашивается настолько, что очень мало его остается на штоке клапана.

Если вы все же видите уплотнение, снимите его с помощью зубного инструмента.Скорее всего, уплотнение будет очень хрупким и сломается на мелкие кусочки.

Потяните инструмент для сжатия пружины прямо вверх, чтобы открыть шток клапана. На этом этапе вы можете очистить пружину клапана (все еще сжатую в инструменте) и шток клапана в головке с небольшим количеством растворителя.

ФОТО ЧЕТЫРЕ - РАСПОЛОЖЕНИЕ КАНАВКИ УПЛОТНЕНИЯ КЛАПАНА


Как вы можете видеть на ФОТО ТРЕТЬЕМ и ЧЕТВЕРТОМ, уплотнение клапана установлено на клапане, это показано, чтобы проиллюстрировать, где должно быть установлено уплотнение клапана.

ПРИМЕЧАНИЕ: Было бы намного легче, если бы уплотнение клапана можно было оставить на клапане (как показано на ФОТОГРАФИИ ЧЕТВЕРТОЕ), а пружину установить поверх него, но это невозможно.

Сжатая пружина клапана должна быть установлена ​​ПЕРВЫМ , затем необходимо установить уплотнение клапана, затем держатели клапана. После установки этих элементов можно повернуть компрессор пружины клапана против часовой стрелки, чтобы растянуть пружину клапана.

Если сначала устанавливается уплотнение клапана, когда вы помещаете узел пружины клапана на шток клапана, фиксатор пружины разрывает / разрезает уплотнение клапана, и вся ваша работа сводится только к синему дыму, выходящему из выхлопной трубы.

Будьте уверены, это очень утомительная операция, однако, если у вас есть правильное сжатие пружины клапана с помощью инструмента, вы должны быть в состоянии едва видеть канавку уплотнения клапана сверху пружины клапана.

Нанесите немного вазелина на шток клапана и заостренный зубной клинок, вы сможете вставить уплотнение клапана в канавку.

Убедитесь, что уплотнение клапана не выворачивается наизнанку во время установки.

ФОТО ПЯТЬ - УСТАНОВЛЕННЫЕ УПЛОТНЕНИЯ КЛАПАНОВ


Теперь все, что вам нужно сделать, это повторить этот процесс еще 15 раз.

ФОТО ШЕСТЬ - ПЕРЕУСТАНОВИТЕ РЫЧАГ И УПРАВЛЯЮЩИЕ УПРАВЛЕНИЯМИ


Установите на место коромысла и толкатели.

Установите тестер компрессии на цилиндр # 1 и доведите двигатель до ВМТ.

    ЦИЛИНДР №1 на ВМТ
  • РЕГУЛИРОВКА ВЫПУСКНЫХ КЛАПАНОВ: - 1 3 4 8
  • РЕГУЛИРОВКА ВПУСКНЫХ КЛАПАНОВ: - 1 2 5 7

Установите тестер компрессии на цилиндр # 6 и доведите двигатель до ВМТ.

    ЦИЛИНДР №6 на ВМТ
  • РЕГУЛИРОВКА ВЫПУСКНЫХ КЛАПАНОВ: - 2 5 6 7
  • РЕГУЛИРОВКА ВПУСКНЫХ КЛАПАНОВ: - 3 4 6 8
Отрегулируйте каждый клапан до тех пор, пока не будет устранен люфт клапана, а затем поверните регулировочную гайку по часовой стрелке на ¾ оборота.

ФОТО СЕМЬ - МАСЛЯНЫЕ СТОПОРЫ / ДЕФЛЕКТОРЫ, УСТАНОВЛЕННЫЕ НА РУКАВАХ


Установите масляные пробки / дефлекторы на коромысла.

Установите на место свечи зажигания, крышку / провода распределителя и заглушите все вакуумные порты, которые могли быть открыты при снятии воздушного фильтра, крышек клапанов, шланга усилителя тормозов и любых других предметов, которые вам пришлось снять для доступа.

Теперь запустите двигатель и дайте ему прогреться до рабочей температуры.

ПРИМЕЧАНИЕ: Если вы хотите избежать очистки моторного отсека паром после этой процедуры, я бы посоветовал поместить прочную алюминиевую фольгу на выпускные коллекторы и область моторного отсека в качестве защиты от брызг масла.

При прогретом и работающем двигателе отверните регулировочную гайку коромысла до тех пор, пока не услышите отчетливый «щелкающий» звук, затем поверните регулировочную гайку до тех пор, пока «щелчок» не прекратится, затем поверните регулировочную гайку еще на ¾ оборота. .

Повторите этот процесс для остальных 15 клапанов.

Выключите двигатель, очистите оловянную фольгу и проверьте уровень моторного масла.

ФОТО ВОСЬМОЙ - ВНУТРИ КРЫШКИ КЛАПАНА, ПОКРЫТЫЙ ГЛИПТАЛОМ


Снимая и очищая крышки клапанов, я решил нанести на них хорошее покрытие из Glyptal , чтобы облегчить обратный слив масла. Это покрытие действительно отличное, масло просто не прилипает к нему, а это то, что нам нужно в клапанной крышке. Брызги масла ударяются о верхнюю и боковые стороны крышки клапана и стекают обратно на коромысла, а не прилипают к крышке клапана.Это также упрощает очистку, когда пора заменить прокладки клапанной крышки.

ФОТО ДЕВЯТЬ - ЗАМЕНА УПЛОТНЕНИЯ КЛАПАНА ЗАВЕРШЕНА: ЯНВАРЬ 2012


Вот и все, двигатель застегнут и снова готов к работе, не загрязняя свечи зажигания маслом.

Если вас интересует теория уплотнений штока клапана, нажмите здесь, чтобы прочитать мою техническую статью.

Moonlight Engineering просит вас пожертвовать все возможное, чтобы поддержать продолжение технической информации, размещенной на этом веб-сайте.

Сделай сам: 4-ступенчатые уплотнения штока клапана.

How to by assassin10000
Больше добрых слов…

Совсем недавно я начал получать ужасный синий дым при запуске из выхлопной трубы, и в конечном итоге это начал происходить, когда я оставляю стоп-сигналы после некоторого сидения. Я понял, что начинаю терять / сжигать больше масла, чем обычно делал мой мощный двигатель при интенсивной эксплуатации на высоких оборотах. Я подумал, учитывая то, как он горит без потери мощности.Пришло время заменить уплотнения штока клапана, что является довольно частой неисправностью в двигателях 4AGE, которым более 20 лет. Вот небольшая статья о том, как D.I.Y. с некоторыми фотографиями. Сделано, пока мотор еще в машине, с помощью ручных инструментов и трюка с веревкой.

Основы этой статьи могут быть применены практически к любому двигателю DOHC с различными конструкциями и используемыми деталями.

Для начала вам понадобится специальный инструмент, без этого или чего-либо еще, чтобы сжать пружины клапана и снять держатели S.О.Л. (Спасибо rix86 за то, что указали мне правильное направление, чтобы получить этот очень необходимый инструмент.)

1. Специальный инструмент.

Поставляется в Snap-On. Деталь / запасной номер: GA317
http://buy1.snapon.com/catalog/item.asp?P6…ore&dir=catalog

2. Снимите верхнюю крышку ремня ГРМ.

3. Отсоедините на верхнем конце предметы, которые могут мешать; Модулятор и кронштейн системы рециркуляции отработавших газов, шланг усилителя тормозов, шланг из поливинилхлорида и поперечина стойки амортизатора, если таковой имеется.

4.Снимите провода свечи зажигания и крышку распределителя как одно целое.

5. Снимите распределитель. Набейте отверстие бумажным полотенцем или тряпкой, чтобы масло не капало.
Совет: отметьте его положение, как видно в верхнем левом углу изображения, белым цветом перед удалением, таким образом вам, скорее всего, НЕ придется вносить какие-либо корректировки времени при повторной установке.

6. Снимите натяжение ремня ГРМ, вы можете снять заглушку со средней / центральной крышки ремня ГРМ, чтобы получить доступ к болту натяжителя (или снимите крышку, которая закрыта на этапе № 9).Ослабьте болт натяжителя и снова затяните, чтобы ремень провисал.

7. Снимите ремень с кулачковых шестерен и дайте ему повиснуть.
Его не нужно снимать с шестерни коленчатого вала, если вы не хотите одновременно делать ремень ГРМ. (Я заменил свой ремень ГРМ, он был необходим на моей машине, но не будет описан в этой статье. Я предполагаю, что если вы попытаетесь это сделать, у вас есть механические возможности, необходимые для замены ремня ГРМ по крайней мере)

8. Снимите кулачковые шестерни.
Совет: в случае застревания используйте две небольшие монтировки, чтобы освободить распределительный механизм от конца распределительного вала.Кроме того, используйте небольшую монтировку через отверстие в кулачковой шестерне напротив одного из 10-миллиметровых болтов, крепящих заднюю металлическую крышку привода ГРМ к головке блока цилиндров, чтобы предотвратить вращение кулачковой шестерни при ослаблении болта.

9. Снимите центральную / среднюю крышку ремня ГРМ. К сожалению, для этого вам необходимо снять шкив и ремень водяного насоса. Примечание: если у вас все еще есть муфта вентилятора, вам, вероятно, придется снять верхний кожух вентилятора, чтобы вынуть лопасть вентилятора и муфту.
Совет: ослабьте болты на водяном насосе ПЕРЕД снятием ремня.

10. Снимите заднюю крышку / пластину привода ГРМ. На этом рисунке показаны нижние 10 мм, которые недоступны, пока вы не снимете среднюю крышку.

11. Теперь, когда вы разобрали все передние детали, снимите крышки клапанов. Я использую небольшой плоский наконечник, чтобы «обработать» уплотнения крышки и снять ее. Снимите старый FIPG с углов 90 градусов крышки клапана, где крышки кулачков встречаются с головкой цилиндров.
Совет: хлопните v / c ладонью в сторону, чтобы отсоединить его от головки цилиндра для снятия.Кроме того, приобретите новые уплотнения крышки клапана, если вы недавно их не заменяли.

12. Ослабьте крышки кулачков в порядке, обратном установке (см. Рис. На шаге № 27). Затем ослабляйте каждый на несколько оборотов, чтобы НЕ повредить крышки кулачков. Затем снимите распредвалы. Не забудьте очистить старый FIPG с крышек передних кулачков.
Совет: если у вас ограниченное рабочее пространство, вы можете снимать каждый кулачок по отдельности и выполнять работу одной стороной за раз.

13. Теперь, как предотвратить падение клапанов в цилиндр после снятия фиксаторов и держателей пружины клапана.Это можно сделать несколькими способами:
A. Используйте воздушный компрессор и адаптер для создания давления 100+ фунтов на квадратный дюйм для удержания клапана.
B. Использование троса диаметром 1/4 дюйма или меньше внутри цилиндра. (это то, о чем я расскажу в этой статье.)

Снимите все свечи зажигания (сделайте это либо для A, либо для B.)
Подайте трос в камеру сгорания клапанов, над которыми вы будете работать; с цилиндром в НМТ (нижняя мертвая точка, цилиндр внизу хода) я использовал примерно 6,5-7,5 футов веревки толщиной 1/4 дюйма.
Проверните рукоятку вручную до упора.В этот момент трос должен быть вдавлен поршнем в головку блока цилиндров и клапаны, чтобы предотвратить их падение.

Помните, что этот шаг ДОЛЖЕН повторяться для каждого цилиндра, с которым вы работаете, для шагов с №16 по 25.

Совет: используйте шплинт, чтобы веревка не упала в цилиндр, это видно на рис.

14. Используйте магнитный инструмент, чтобы одновременно вынуть регулировочную прокладку клапана и ковш.

15. При установке всего в сторону (т.е. на верстаке, лотке, картоне и т. Д.)) Обязательно держите ковши и прокладки в порядке, чтобы вам НЕ пришлось выполнять регулировку клапана, когда все сказано и сделано. НО, если вы не производили регулировку клапана в течение последних 90-120 км миль. Сейчас, наверное, самое время.

16. К интересным вещам. Приобретите специальный инструмент для установки / снятия держателя клапана. Возьмитесь за алюминиевую ручку, в центре которой находится магнит. Когда вы нажимаете инструментом (что НЕ сложно сделать) рукой, он втягивает держатели в инструмент, и теперь стопор и пружина ослабнут.

17. Вот что случится, когда он освободится. Магнит достаточно силен, чтобы поднимать как держатели, так и стопор с пружины клапана, когда она ослабнет.

18. Вот фото фиксаторов инструмента. Я просто схватил другой магнитный съемник и отсосал их от магнита внутри инструмента к съемному инструменту для легкого удаления.

19. Снимите пружину клапана. Примечание: когда вы снимаете его, обращенная вниз часть будет иметь меньшую / более туго намотанную катушку внизу.После переустановки эта часть ДОЛЖНА быть внизу.

20. Снимите уплотнение штока клапана. Вы можете взять плоскогубцы для уплотнения штока клапана или взять их с помощью плоскогубцев большего размера. Их не так уж и сложно удалить. НО, будьте осторожны, чтобы не порезать / не повредить стороны отверстия ковша в головке цилиндра.

21. Изображение старого уплотнения штока клапана в клещах для уплотнения штока клапана.

22. Новые уплотнения штока клапана и гнездо 11 мм 1/4 ″, используемое для их установки.Не такой уж особенный инструмент.

23. Нанесите немного свежего масла на конец клапана, затем наденьте уплотнение штока клапана на конец.

24. Возьмитесь за 11-миллиметровую головку и просто нажмите вниз, пока уплотнение штока клапана не встанет на место. Вы сможете почувствовать, когда он начинает проходить через направляющую клапана и останавливается на месте. Это не требует большого давления, простого использования большого пальца должно быть более чем достаточно.

25. Теперь установите пружину клапана, фиксатор и держатели.Вставьте пружину клапана обратно в отверстие регулировочного стакана, убедитесь, что меньшая / более плотно намотанная часть пружины клапана направлена ​​вниз.

Возьмите фиксатор и держатели, вставьте держатели в фиксатор, как показано ниже:

Вставьте 2-ю часть (подпружиненное приспособление) специального инструмента в 1-ю часть (алюминиевую ручку). Затем установите подпружиненную направляющую в держатели:

Это будет выглядеть так.

Теперь перейдем к клапану и пружине, на которых он будет установлен.Наденьте пружину клапана и немного переместите ее, пока она не проскользнет через конец штока клапана. Вы сможете это почувствовать.

Все, что вам нужно сделать на этом этапе, - это надавить вниз, пока держатели не встанут на место. Вы почувствуете это и, когда почувствуете, просто снимите инструмент. Когда он будет установлен, он должен выглядеть так.

26. ПОВТОРИТЕ шаги 13 и 16-25 при необходимости, чтобы заменить все 16 уплотнений штока клапана.

27. Установить распредвалы:
A.Установите на место прокладки и ковши в правильном порядке.
B. Нанесите свежее масло на шейки распределительных валов и регулировочные шайбы.
C. Установите распределительный вал на место с уплотнением кулачка.
D. Возьмитесь за крышки кулачков и нанесите свежее масло на шейку и резьбу болтов.
E. Нанесите небольшое количество FIPG на угол передних крышек кулачков, в области крышки кулачка вокруг места, где она встречается. камуфляж.
F. Нанесите немного свежего масла на все кулачки распределительного вала.
G. Проверните все болты по несколько оборотов за раз, пока крышки распредвалов не будут на одном уровне с головкой цилиндров.Вы должны делать это по несколько оборотов за раз, иначе это приведет к раздавливанию краев / сторон крышек кулачков, потому что выступы кулачков будут толкаться вверх в определенных местах, и деформация, если она не будет опущена равномерно, может вызвать повреждение.
H. Затяните крышки кулачков в порядке, показанном на рисунке ниже. Не забудьте затянуть его с несколькими приращениями динамометрическим ключом на дюйм-фунт.
Я рекомендую, чтобы первый крутящий момент составлял 54 дюйм-фунта, второй - 81 дюйм-фунт, а третий - 108 дюйм-фунт (108 дюйм-фунт = 9 фут-фунт, что является заводской характеристикой крутящего момента)

Порядок крутящего момента кулачка шейки распредвала.1 = первый, 5 = последний. (при откручивании использовать обратный порядок)

28. Установите на место крышки клапанов. Вам нужно будет нанести еще небольшое количество FIPG на 2 жестких угла v / c прокладки, где крышки распредвалов встречаются с головкой цилиндров.

29. Соберите компоненты двигателя / ГРМ в обратном порядке.

30. Изображение инструментов, которые я использовал для этой работы. ЕДИНСТВЕННОЕ, что не изображено, - это индикатор времени.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~

Несколько примечаний для помощи при повторной сборке:

Замените масло, сначала просто слейте его и замените фильтр.Завершите работы с уплотнениями штока клапана. Используйте немного нового масла для смазки распределительных валов, шейки шейки и компонентов. Затем, когда крышки клапана вернутся на место, наполните его.

Момент затяжки болта кулачковой шестерни составляет 34 фунт-сила-футов.
Совет: используйте небольшую монтировку через отверстия кулачковой шестерни против одного из 10-миллиметровых болтов, удерживающих заднюю крышку привода ГРМ. Это удержит кулачок неподвижно, когда вы попытаетесь его затянуть.

Гайки крышки клапана следует просто затянуть до «плотного прилегания». 9-12 фут-фунтов - это много.Если вы использовали новые уплотнения шпилек V / C, вам нужно будет немного подтянуть их, так как они сжимаются.

Stock 4a-ge - время 10 градусов до ВМТ. Обязательно проверьте это.

Ремень ГРМ не должен иметь прогиб / зазор между шестернями кулачка более 4 мм или чуть более 1/8 дюйма после того, как натяжитель ремня ГРМ затянут.
Совет: для легкой регулировки натяжения при ослабленном болте натяжителя просто поверните коленчатый вал так, чтобы 2–3 зубца шестерни распределительного механизма вышли за метки совмещения. Затем затяните болт натяжителя и проверьте прогиб / зазор между двумя шестернями кулачка.

При переустановке шкива и болтов водяного насоса используйте «ленточный ключ», чтобы удерживать шкив, чтобы их было легче затянуть. Примечание: это немного сложнее, если у вас есть муфта вентилятора.

Toyota FIPG можно заменить на Honda-bond (тот же основной материал) или герметик Grey Permatex.

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~

Надеюсь, вам не так понравилось заниматься этим, как мне… Будьте готовы потратить некоторое время на эту работу. По крайней мере, целый день, если вы не хороший И быстрый механик.

Андрей

шт. - Если вы собираетесь снять головку блока цилиндров по ЛЮБОЙ причине (например, прокладка головки), я бы порекомендовал заменить уплотнения штока клапана. На верстаке или на земле это очень просто. Просто положите тряпку в камеры сгорания, чтобы удерживать клапаны вверх, и положите на них головку.

6 Признаки неисправного уплотнения клапана, расположение и стоимость замены

Транспортное средство состоит из около 30 000 функционирующих деталей, больших и малых.

При таком большом количестве деталей неудивительно, что некоторые детали со временем изнашиваются и нуждаются в замене.

Самая высокая концентрация износа в транспортном средстве проявляется в двигателе. Поскольку двигатель нагревается и создает большое давление, некоторые компоненты неизбежно теряют свою целостность.

Клапанные уплотнения являются одним из таких компонентов, которые могут подвергаться воздействию тепла и давления двигателя через долгое время.

6 Признаки неисправного уплотнения клапана

Уплотнения клапанов жизненно важны для удержания давления моторного масла и двигателя автомобиля с разных сторон. Плохое уплотнение клапанов в современных двигателях встречается нечасто, но бывает.

Наиболее частыми симптомами плохого уплотнения клапана являются синий дым из выхлопной трубы, высокий расход масла, засорение свечей зажигания маслом и утечки масла.

Вот более подробный список из 6 наиболее распространенных симптомов плохого уплотнения клапана.

1. Синий дым из выхлопных газов

Самый частый симптом плохого уплотнения клапана - синий дым из выхлопной трубы. Это может быть вызвано утечкой уплотнения впускного клапана, которая заставляет двигатель потреблять и сжигать масло внутри камеры сгорания.

Это также может быть утечка через уплотнение выпускного клапана, которое выталкивает масло прямо в выхлопную трубу, вызывая его испарение.

По мере усугубления проблемы дым становится все сильнее и сильнее. Вы заметите, что синий дым держится дольше, чем раньше, и не исчезает даже на высоких скоростях.

2. Свечи зажигания забиты маслом.

Если вы недавно заменили свечи зажигания и заметили, что на наконечниках свечей была какая-то странная глина - это, скорее всего, от сгоревшего масла после сгорания.

Это масло пригорает к свече зажигания и образует глину, которая там остается. Это масло, скорее всего, происходит из-за негерметичного уплотнения впускного клапана или неисправного турбокомпрессора.

3. Плохой расход масла

Как мы уже обсуждали ранее, утечка из впускного или выпускного клапана приводит к тому, что моторное масло выливается в выхлопную трубу.

В нормальном двигателе содержится около 4 литров моторного масла, и если вы продолжаете водить машину с негерметичными уплотнениями клапанов, вы можете заметить, что уровень масла снижается.

Если вы заметили плохой расход масла вместе с любыми другими симптомами, сейчас самое время взглянуть на вашу машину механику.

4. Внешние утечки масла

Если у вас автомобиль с турбонаддувом, турбонаддув может пройти через уплотнения впускного клапана, если они изношены, что приведет к увеличению давления в картере.

Повышенное давление в картере может привести к внешним утечкам масла из различных уплотнений двигателя и даже к полному выходу уплотнений из двигателя.

5. Грубый холостой ход

Неисправное уплотнение клапана легко заметить на холостом ходу. Двигатель автомобиля часто поддерживает стабильно низкие обороты холостого хода.

Из-за этого, когда уплотнение клапана плохое и масло поступает в камеру сгорания, вы можете заметить резкий холостой ход или даже иногда заглох.

Это также может быть вызвано засорением маслом свечей зажигания из-за плохих уплотнений впускных клапанов.

Если вы испытываете резкую работу на холостом ходу вместе с синим дымом, определенно пора проверить уплотнения клапанов.

6. Потеря ускорения

Уплотнения клапанов могут быть настолько плохими, что клапаны, свечи зажигания и каталитический нейтрализатор забиваются сгоревшим маслом.

Это может вызвать серьезные проблемы с производительностью вашего автомобиля, и он может работать намного медленнее, чем обычно, особенно если ваш каталитический нейтрализатор забит.

Функция уплотнения клапана

A Уплотнение клапана вокруг вала клапана

Уплотнение клапана предназначено для разделения впускного и выпускного потоков, попадающих в картер.И наоборот - чтобы масло не попадало в цилиндры и не выходило через выхлоп.

Уплотнения клапана состоят из металлического внешнего кольца и высокотемпературного резинового уплотнения клапана.

Клапанные уплотнения в современных двигателях выходят из строя редко, но это может случиться в некоторых редких случаях.

Расположение уплотнения клапана

Уплотнения клапанов расположены в головке блока цилиндров, под пружинами клапанов, установлены вокруг и уплотняют клапаны.

Они расположены под пружинами клапана, поэтому вам, возможно, придется снять крышку клапана, чтобы увидеть их.Они расположены под пружинами клапана, поэтому вам придется снять пружины клапана, чтобы добраться до них.

Стоимость замены уплотнения клапана

Уплотнения клапана дешевы, и вы можете ожидать, что все они будут стоить от 50 до 100 долларов. Стоимость рабочей силы часто составляет от 200 до 2000 долларов. Вы можете рассчитывать на общую стоимость замены всех уплотнений клапана от 250 до 2100 долларов.

Для замены уплотнений клапана необходимо снять крышку клапана, чтобы снять пружины клапана, чтобы можно было добраться до уплотнений клапана.

Во многих случаях вы можете создать давление в камере цилиндра, чтобы снять клапанные пружины, не снимая головку цилиндра полностью, но иногда вам приходится снимать всю головку цилиндра.

Конечно, это может занять очень много времени, и замена уплотнений клапана может занять много часов.

Если вы можете выполнить работу самостоятельно, вы можете сделать это дешево, потому что стоимость клапанных уплотнений довольно низкая - пришло время их заменить, что требует больших затрат.

Изношенные уплотнения клапана - не очень распространенная проблема, и из-за высокой стоимости замены необходимо тщательно изучить, прежде чем заменить уплотнения клапана.

Замена направляющих клапанов мотоциклов

Во время обслуживания ГБЦ механик часто сталкивается с вопросом, заменять или нет направляющие клапана. Эти простые детали работают в суровых условиях (особенно выхлопные патрубки) и изнашиваются в течение длительного времени.

Замена направляющих клапанов мотоциклов

Лицензия John H Glimmerveen на About.com

Во всех алюминиевых головках цилиндров используется направляющая клапана из другого (более износостойкого) материала.Как правило, это бронза или чугун, оба материала имеют приемлемые свойства износостойкости и цену.

Примечание. Большинство производителей двигателей рекомендуют бронзовые направляющие, поскольку они обладают лучшими износостойкими характеристиками по сравнению с их чугунными аналогами. Однако бронзовые направляющие обычно стоят в четыре раза дороже, чем чугунные (например, 4 доллара против 16 долларов).

Перед заменой направляющих клапанов механик должен тщательно осмотреть клапаны, направляющие и седла клапана.Чтобы завершить тщательный осмотр различных деталей, механик должен полностью разобрать головку блока цилиндров. Разборка будет включать удаление клапанов (типа OHC), заглушек и любых уплотнений (Примечание: все уплотнения должны быть автоматически заменены во время обслуживания головки блока цилиндров).

Опора для головы

После того, как головка будет полностью разобрана и осмотрена, механик должен подготовить место для работы. Поскольку алюминиевые головки относительно легко повредить, рекомендуется сделать деревянную опору (см. Фотографию).Кроме того, выколотки подходящего размера должны быть готовы к использованию, как только голова будет нагрета. Первая выколотка должна быть из алюминия (лучше всего из круглого прутка 6061), а за ней следует стальная выколотка немного меньшего диаметра, чем у наружной части направляющей. Например, для направляющих с наружным диаметром 0,500 дюймов механик должен использовать выколотку 7/16 дюйма (0,4375 дюйма) для второй выколотки, которая будет проходить через направляющее отверстие.

Для снятия направляющих клапанов необходимо сначала нагреть головку блока цилиндров.Алюминиевая головка будет расширяться примерно в два раза быстрее, чем направляющая клапана из чугуна, поэтому, хотя головка и направляющая могут нагреваться одновременно, направляющая будет эффективно ослабляться при нагревании головки. Температура, необходимая для достаточного нагрева головки для снятия направляющей клапана, составляет приблизительно 200 F; однако эта температура является температурой головки, а не духовкой. Поэтому механик должен периодически проверять температуру головки, чтобы определить, когда она достигает 200 F.

Алюминиевый стержень

Нагревая голову до заданной температуры, слесарь должен положить ее на деревянную опору.Сначала следует использовать алюминиевую выколотку, чтобы начать удаление направляющей - для этого достаточно сильного удара двухфунтовым молотком. Когда направляющая продвигается через головку, механик должен поменять алюминиевую выколотку на стальную деталь, чтобы завершить снятие. Как правило, механик должен уметь снимать четыре направляющих клапана (работая быстро) без повторного нагрева головки.

После снятия направляющих отверстия в головке необходимо тщательно очистить; однако их нельзя вскрывать абразивными материалами, сверлами и т. д.Простая круглая щетка в электрической дрели, используемая с очистителем тормозов, отполировывает отверстие, готовое для установки новой направляющей.

Перед установкой новых направляющих головку необходимо повторно нагреть, а сами направляющие следует поместить в пакет с застежкой-молнией, а затем положить в морозильную камеру (замораживания в течение одного часа будет достаточно, чтобы немного сжать направляющую, что облегчит процесс переоборудования).

Когда температура головки и направляющих подходящая, механик должен вставить новые направляющие в головку с помощью алюминиевой выколотки.В этой выколотке должно быть достаточно большое отверстие, чтобы она могла скользить по направляющей - это обеспечит прямую и надежную поддержку направляющей.

После установки новых направляющих механик должен переточить клапаны, чтобы обеспечить хорошее уплотнение.

Примечание. Если седла клапана нуждаются в замене, механик должен поручить эту работу механической мастерской, у которой будет необходимое оборудование и инструменты. Если для головки действительно требуются новые седла клапана, механику рекомендуется одновременно заменить направляющие клапана в мастерской.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
