Ваз 2121 нива карбюратор: Причины неисправностей карбюраторов на ВАЗ 2121 «Нива» и самостоятельный ремонт

Лучший карбюратор на ваз 2121 нива

КАРБЮРАТОР НИВЫ: НАСТРАИВАЕМ И РЕМОНТИРУЕМ САМОСТОЯТЕЛЬНО

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.

Элементы устройства карбюратора на моделях Нивы

Отечественный внедорожник

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

«Солекс» и «Озон»

На модель ВАЗ 2121 Нива можно поставить карбюратор типа «Озон» с серийным обозначением 2107-110-7010-10 или 2107-110-7010-20. Они отличаются друг от друга тем, что первый вариант имеет прерыватель старого образца, не имеет вакуумкорректора. Второй же карбюратор не обладает микропереключателем от экономайзера, который влияет на экологичность выбросов и оказывает некоторое влияние на расход топлива.

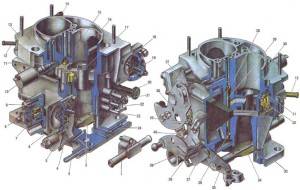

Вот эта деталь автомобиля

На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

Кроме того, проблемы возникают у тех «нивоводов», которые не меняют своевременно топливный или воздушный фильтр, а также не уделяют внимание надлежащей очистке карбюратора от выбросов масляной копоти через систему вентиляции.

Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

Поплавковый механизм на машине Нива 2121 корректируется в части положения поплавков относительно друг друга и относительно стен поплавковой камеры. Кроме того, может потребоваться регулировка механизмов в положении открытого и закрытого игольчатого клапана. Чтобы не нарушать хорошую регулировку, автовладельцу нужно аккуратно обращаться с крышкой карбюратора при снятии, следить за уровнем изношенности запорного конуса от иглы (ее седла и язычка), а также оси кронштейна крепления.

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

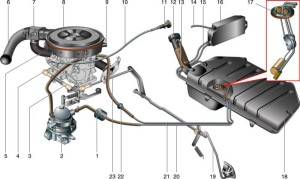

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

  1. С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
  2. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
  3. Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
  4. После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Принцип питания карбюраторного двигателя

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков. К подобной ситуации приводит разрыв диафрагмы, разрушение уплотнительного кольца из резины на держателе от распылителя или разрушение нижней части клапана.

Карбюратор нива 21213:схема, регулировка, настройка, ремонт

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.


Вернуться к оглавлению

Элементы устройства карбюратора на моделях Нивы

Отечественный внедорожник

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.


Вернуться к оглавлению

«Солекс» и «Озон»

На модель ВАЗ 2121 Нива можно поставить карбюратор типа «Озон» с серийным обозначением 2107-110-7010-10 или 2107-110-7010-20. Они отличаются друг от друга тем, что первый вариант имеет прерыватель старого образца, не имеет вакуумкорректора. Второй же карбюратор не обладает микропереключателем от экономайзера, который влияет на экологичность выбросов и оказывает некоторое влияние на расход топлива.

Вот эта деталь автомобиля

На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

Кроме того, проблемы возникают у тех «нивоводов», которые не меняют своевременно топливный или воздушный фильтр, а также не уделяют внимание надлежащей очистке карбюратора от выбросов масляной копоти через систему вентиляции.

Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

Поплавковый механизм на машине Нива 2121 корректируется в части положения поплавков относительно друг друга и относительно стен поплавковой камеры. Кроме того, может потребоваться регулировка механизмов в положении открытого и закрытого игольчатого клапана. Чтобы не нарушать хорошую регулировку, автовладельцу нужно аккуратно обращаться с крышкой карбюратора при снятии, следить за уровнем изношенности запорного конуса от иглы (ее седла и язычка), а также оси кронштейна крепления.


Вернуться к оглавлению

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

  • С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
  • При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
  • Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
  • После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Регулировка устройства

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).


Вернуться к оглавлению

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков. К подобной ситуации приводит разрыв диафрагмы, разрушение уплотнительного кольца из резины на держателе от распылителя или разрушение нижней части клапана.

Карбюратор НИВА | двигатель НИВА-ВАЗ-2121-21213-21214-2131



0:7

Содержание статьи:

0:47
  1. Ремонт карбюратора НИВЫ
  2. Установка и тест PRO-Booster карбюратора для НИВЫ
  3. Замена карбюратора на Solex 21083 (инструкция)
  4. Доработка карбюратора ОЗОН
Ремонт карбюратора НИВЫ

Неполадка: вышла из строя нижняя половинка карбюратора.
Один раз я его шлифовал, на этот раз я решил его шлифануть т.к. выгнуло немного опять подошву, начал, и обнаружил что шлифовать уже нечего, пришлось покупать новый, т.к. нигде не смог найти именно 73 солекс или хотя бы половинку нужную от него.
Лежал у меня какой-то, но оказался 83.
А ведь все куплено было для его ревизии, ну да ладно оставим для нового.

0:1122

Ремонт карбюратора НИВЫ

1:1629



1:1639

Вот здесь на фото отличный игольчатый клапан, хорошие мембраны, другие не использую, прокладки под карбюратор не очень, других не было. Обычно беру из паронита. На лето ставлю такие воздушные фильтры, сняв эту плотную ткань опять можно ездить.

1:2085

Ремонт карбюратора НИВЫ

2:506

Ремонт карбюратора НИВЫ

3:1013

Ремонт карбюратора НИВЫ

4:1520

Остальное на видео, практики в съемке видео нет так что сильно не судить.
Объем двигателя у меня 1,8, укладываюсь по расходу от 9,5 до 10,0 литров на сотню, езжу агрессивно, по трассе гоняю до 140.

4:1870

Электромагнитный клапан на новом карбюраторе оказался не рабочий.

4:1996
Установка и тест PRO-Booster карбюратора для НИВЫ

Способов «улучшить» карбюраторов много… Так же можно и поменять карбюратор, один на другой, например Озон на Солекс и обратно. Я долго думал, что же такое сделать со свои Солексом, что бы он перестал «мучать мой мозг»… И решил совместить приятное с полезным, а именно купить и испытать «PRO-Booster карбюратор» от компании UPGRADE GARAGE.
С начало пытался найти отзывы про него…но ничего путного не нашел, лишь только описания и вопросы других ВАЗоводов…
И вот я решил, была не бы была, куплю, установлю и протестирую. Всегда можно поставить обратно старый. Возможно, данная запись будет полезна коллегам.

4:3167

Итак, месяц назад я его установил и откатал уже 2000км
Он построен на базе ОЗОНа, т.е. владельцам Солекса придется кое чего еще докупить (см.ниже).
Самое главное отличие — это как раз форсунка-диффузор «PRO-Booster».

4:377

Установка и тест

5:884

Установка и тест

6:1391

Вот как она описана у производителя:
PRO-Booster имеет двенадцать форсунок, подающих топливную смесь за счет разрежения, создаваемого воздушным потоком внутри карбюратора.
Топливная смесь из эмульсионного канала карбюратора за счет разрежения, создаваемого внутри PRO-Booster, поступает во внутренний кольцевой канал и далее через двенадцать форсунок распыляется во внутреннюю полость PRO-Booster, где смешивается с воздушным потоком, идущим через двенадцать боковых окон. Полученная эмульсия смешивается с воздушным потоком, идущим через центральный канал PRO-Booster, далее, пройдя еще две ступени приготовления, поступает в корпус карбюратора. В результате оптимальной ориентации форсунок относительно эмульсионного канала и воздушных потоков (центрального и боковых) а также многоступенчатой (по сравнению с заводской) схемой приготовления бензовоздушной смеси, происходит автоматическая дозировка подачи топлива в зависимости от разряжения, создаваемого в карбюраторе. Гомогенность смеси близка к газообразной, что по качеству смеси аналогично моновпрыску. Дросселирование, создаваемое PRO-Booster в минимальном сечении главного диффузора карбюратора, на 12% меньше дросселирования, создаваемого заводским малым диффузором, что облегчает наполняемость цилиндров.

6:3698

«Изюминка» PRO-Booster заключается в эффективном использовании большой разности скоростей воздушных и топливных потоков, а также многоступенчатой пульверизации бензовоздушной смеси, что позволило полностью исключить использование в его конструкции подвижных деталей, обеспечивая надежность и долговечность его работы. Засоряемость PRO-Booster практически исключена, т.к. его минимальные проходные сечения превышают сечения соответствующих жиклеров, что в свою очередь исключает дополнительное обслуживание, что особенно важно особенно в условиях бездорожья и\или спортивной эксплуатации.
В результате более полного сгорания и более точной дозировки бензовоздушной смеси, применение УПГС значительно улучшает эксплуатационные качества Вашего автомобиля!

6:1388

Данный карбюратор собран на базе Пекаровского.

6:1478

Установка и тест

7:1985

Итак, что же надо сделать, что бы данный карбюратор установить.
Для начала — снимем старый

7:2152

Установка и тест

8:506

и уберем «толстую» прокладку.

8:562

Установка и тест

9:1069

Соответственно, надо докупить тонкую (озоновскую) + покороче шпильки
+ клапанную крышку с крепежом для рычага + короткий рычаг

9:1303

Установка и тест

10:1810

Новый карбюратор собран достойно — все винты подкручены, все затянуто, нареканий нет. Но все равно мы все винты проверили.

10:2035

Установка и тест

11:506

И установили:

11:534

Установка и тест

12:1041

Установка и тест

13:1548

Установка и тест

14:2055

Установка и тест

15:506

Что же я должен получить после данной установки?
Производитель пишет:
Заметно улучшает тяговые характеристики
Увеличивается мощность двигателя
Позволяет экономить топливо
Снижает токсичность
Допускает использование низкокачественного бензина
Не склонен к засоряемости.

15:1023

По ощущениям, тяговые характеристики улучшились, да, это чувствуется.
Мощность двигателя… — скорость разгона увеличилась, т.е. стала дольше, а максимальная скорость стала меньше. На Солексе я ехал максимально 100км/ч, на данном — 90км/ч…
Экономии топлива не чувствуется, городской режим не дал особо ощутить разницы
Токсичность — ну это и на Солексе регулируется, так что этот показатель для экологов)
Про бензин и засоряемость — заправлялся пару раз на г… заправке, специально для теста — карбюратор, как работал, так и работает, т.е. данное утверждение я подтверждаю! Это действительно так, на Солексе такие «тесты» спокойно не пройдут, приходилось всегда его чистить.

15:2251

Что я в нем доделаю:
это холостой ход как на Солексе
и поменяю жиклер во второй камере, поставлю побольше)

15:196

Мой вердикт — ставить можно!

15:252
Замена карбюратора на Solex 21083 (инструкция)

Собрав двигатель, я понял, что старый карбюратор совсем мертвый и не поддается нормальной регулировке.

15:527

Решение найдено в инете в полном варианте с отчетом так что кому интересно все подробно читайте.

15:707

Solex 21083 установка

15:741

Замена карбюратора на Solex 21083 (инструкция)

16:1246

1. Чтобы исключить попадание грязи во впускной коллектор и устанавливаемый карбюратор, сперва следует вымыть моторный отсек.

16:1479

Замена карбюратора на Solex 21083 (инструкция)

17:1984

2. Отсоединяем тяги и тросы привода штатного карбюратора «Озон», а также шланги системы подогрева и топливопроводы.

17:2199

Замена карбюратора на Solex 21083 (инструкция)

18:504

3. Для снятия кожуха троса привода воздушной заслонки с тыльной стороны панели «подсоса» вытаскиваем упругую скобу.

18:720

Замена карбюратора на Solex 21083 (инструкция)

19:1225

4. Аккуратно очищаем посадочную поверхность на коллекторе, избегая попадания грязи внутрь двигателя.

19:1414

Замена карбюратора на Solex 21083 (инструкция)

20:1919

5. Наносим герметик для исключения подсоса воздуха (в случае наличия на посадочной площадке мелких раковин).

20:2120

Замена карбюратора на Solex 21083 (инструкция)

21:504

6. Устанавливаем прокладки по бутербродной схеме – тонкая-толстая-тонкая. Толстая прокладка обеспечивает теплоизоляцию.

21:730

Замена карбюратора на Solex 21083 (инструкция)

22:1235

7. Для удобства монтажа устанавливаем карбюратор без верхней крышки таким образом, чтобы привод дроссельной заслонки был спереди автомобиля.

22:1498

Замена карбюратора на Solex 21083 (инструкция)

23:2003

8. Монтируем кулису тяг привода дроссельной заслонки со стороны крышки головки блока.

23:159

Замена карбюратора на Solex 21083 (инструкция)

24:664

9. Чтобы исключить подклинивание заслонки при штатной пружине, на тяги лучше установить старые пластмассовые наконечники с разработанными посадочными гнездами.

24:964

Замена карбюратора на Solex 21083 (инструкция)

25:1469

10. Протягиваем трос привода воздушной заслонки над крышкой головки цилиндров, подгоняем его по длине, обрезая кожух, и подключаем к карбюратору.

25:1737

Замена карбюратора на Solex 21083 (инструкция)

26:2242

11. Устанавливаем верхнюю крышку карбюратора, используя новую прокладку.

26:135

Замена карбюратора на Solex 21083 (инструкция)

27:640

12. Подключаем к тройнику карбюратора шланги системы подогрева (от системы охлаждения) и вакуумного регулятора распределителя зажигания.

27:895

Замена карбюратора на Solex 21083 (инструкция)

28:1400

13. В топливопровод к фильтру тонкой очистки врезаем тройник и подсоединяем топливный шланг обратки карбюратора.

28:1610

Замена карбюратора на Solex 21083 (инструкция)

29:2115

14. Врезаем в шланг обратки обратный клапан и подсоединяемся к карбюратору.

29:139

Замена карбюратора на Solex 21083 (инструкция)

30:644

15. Штатную возвратную пружину цепляем за старую ось кулисы на крышке головки блока.

30:800

Замена карбюратора на Solex 21083 (инструкция)

31:1305

16. На период обкатки для приработки новых шаровых наконечников тяг привода дроссельной заслонки устанавливаем дополнительную пружину.

31:1558

Замена карбюратора на Solex 21083 (инструкция)

32:2063

17. Подключаем электроклапан ЭПХХ к плюсовому контакту реле света.

32:123

Замена карбюратора на Solex 21083 (инструкция)

33:628

18. Устанавливаем корпус воздушного фильтра, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

33:853

Примечание

33:879

На протяжении 30 лет выпуска «классических» заднеприводных ВАЗов их конструкция, в отличие от внешности, практически не изменилась. Поэтому, автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов. Многих, например, не устраивает работа карбюратора «Озон», который не обеспечивает хорошей разгонной динамики, равномерного ускорения, малого расхода топлива и низкого уровня токсичности. В то же время все это под силу его «младшему брату» «Солексу». Именно поэтому многие заменяют родной карбюратор лицензионным «французом».

33:1972

Димитровградский автоагрегатный завод (ДААЗ) по лицензии французской фирмы Solex выпускает около десятка модификаций карбюраторов «Солекс» для двигателей с различными рабочими объемами. Эта модель карбюратора изначально создавалась для переднеприводных моделей ВАЗ, так как «Вебер» и «Озон», установленные на поперечно расположенный в моторном отсеке двигатель, в определенных режимах движения (при резких разгонах, в поворотах, на крутых подъемах) переобедняли топливо-воздушную смесь. Происходит это из-за нежелательных перемещений поплавка в поплавковой камере. «Солексы» этого недостатка лишены, поскольку их поплавковая камера двухсекционная, т.е. со спаренными поплавками, которые перемещаются в плоскости, перпендикулярной продольной оси автомобиля (а не параллельно, как у «Озона» и «Вебера»). Кроме «восьмерок» и «девяток», в середине 80-х «Солексы» начали устанавливать и на другие новые переднеприводные модели – «Москвичи» АЗЛК-21412 (с их обычным продольно расположенным двигателем УЗАМ-331.10) и «Таврии» ЗАЗ-1102.

33:3855

Какой «Солекс» выбрать?

33:46

Димитровградские карбюраторы из семейства «Солекс» отличаются друг от друга преимущественно геометрическими параметрами жиклеров, диффузоров, эмульсионных трубок, а также профилем рычага управления пусковой системой. Несмотря на эти различия, любой из карбюраторов может без отрицательных последствий устанавливаться на все модели, для которых они предназначались на этапе создания, – переднеприводные ВАЗ-2108 и -2109, АЗЛК-21412, ЗАЗ-1102. Есть модификации и для «классики» – ВАЗ-2104, -2105, -2107. Из этого следует, что «Солексы» без переделывания крепежа (геометрии постели и расположения шпилек) легко монтируются на любые двигатели заднеприводных «Жигулей». Хотя замечу, что от изначального выбора будет зависеть результат модернизации – характеристики двигателя. В любом случае мотор станет тяговитее и машина будет более ровно разгоняться. Для экономной езды следует выбрать модификацию для «Таврий» – ДААЗ-2181 (для двигателя 1,1 л). Получить высокую разгонную динамику и большую «максималку» можно с ДААЗ-21073 (имеет диффузоры с увеличенным диаметром), созданной для двигателя с рабочим объемом 1,7 л, однако при этом серьезно вырастет расход топлива. «Солексы» 2108 (1,3 л), 21083 (1,5 л), 21051-30 (1,3 л) являются «золотой серединой» – обеспечивают достойную разгонную динамику и уменьшенный, по сравнению с «Озоном», расход топлива.

33:2458

Можно устанавливать, как новый карбюратор, так и «бэушный». В последнем случае узел следует подвергнуть ревизии – вымыть, почистить, продуть каналы, отполировать диффузоры (с помощью нитки и пасты ГОИ). Желательно также установить новые жиклеры, прокладки и диафрагмы, изготовленные на Димитровградском автоагрегатном заводе (в состав «левых» ремкомплектов часто входят жиклеры с несоответствующими тарировочными размерами). Для эффективной работы диффузора с его деталей с помощью алмазного надфиля желательно удалить все заусеницы и выступы (дефекты литья), которые создают дополнительные завихрения воздуха, ухудшающие наполнение цилиндров свежим зарядом

33:1220

Важные нюансы

33:1249

Все карбюраторы «Солекс», кроме модификации 21073, имеют очень тонкие отверстия жиклеров, которые очень чувствительны к любому механическому мусору, попадающемуся в топливе. По этой причине фильтры тонкой очистки следует своевременно менять, а для большей надежности лучше установить фильтр от инжекторных систем питания. Это дороже, однако интервалы между обслуживаниями карбюратора заметно увеличатся (в 2-3 раза).

33:2014

Если решено установить карбюратор «Солекс», в смету, помимо его стоимости, следует внести расходы (40-50 грн.) на приобретение дополнительных комплектующих (см. фото). Технология установки «Солекса» на ВАЗ-«классику» показана на схеме. Мы приводим самый простой способ модернизации – без подключения ЭПХХ – экономайзера принудительного холостого хода (о нем мы расскажем в одной из следующих публикаций). По утверждению специалистов, система ЭПХХ уменьшает расход топлива на 5-10%, однако часто выходит из строя, поэтому в целом снижает надежность карбюратора. Чтобы электроклапан не перекрывал подачу топлива при отсутствии блока ЭППХ, его пластмассовую иглу можно обрезать либо выдернуть из корпуса. Однако целесообразнее подключить клапан в схему электрооборудования, чтобы он открывал канал холостого хода только при включенном зажигании. Так удастся избежать продолжения работы двигателя после выключения зажигания в случае использования некачественного или низкоэтилированного бензина – источника детонации, перегрева и калильного зажигания.

33:1933

При установке карбюратора от переднеприводных модификаций ВАЗ, имеющих топливопровод-обратку, штуцер возврата топлива можно заглушить пробкой или подключить через обратный клапан в цепь топливоподачи к фильтру тонкой очистки. Следуя советам специалистов, мы выбрали второй способ модернизации, который позволяет исключить перегрузку клапанного механизма карбюратора и нарушения в его работе.

33:2666

Чтобы получить максимальную пользу от замены этого основного элемента системы питания, есть смысл модернизировать и систему зажигания, установив бесконтактную. Карбюраторы «Солекс» изначально настроены для создания обедненной смеси. Для ее эффективного воспламенения на свече зажигания необходимо создать более мощный искровый разряд. Обеспечить это способна только бесконтактная система зажигания, катушка которой вырабатывает напряжение до 25000 В, а межэлектродный зазор у свечей зажигания составляет 0,7-0,8 мм. Напомню, что в контактно-транзисторной системе зажигания вышеуказанные характеристики имеют значения 17000 В и 0,5-0,6 мм соответственно. Зазор в контактной системе можно увеличить, однако это станет причиной ускоренного выхода из строя подшипника подвижной пластины прерывателя, его контактов и конденсатора.

33:1515

После установки карбюратора и успешного запуска двигателя обязательно следует обратиться к специалистам для окончательной регулировки узла на предмет токсичности отработавших газов. Без этой операции, помимо повышения токсичности отработавших газов, может увеличиться расход топлива и ухудшиться динамика.

33:2090
Доработка карбюратора ОЗОН

По мере того, как мотор постепенно чахнет (компрессия во всех цилиндрах 9,5-9,8), ему становится труднее заводится в мороз, особенно когда за минус 20. В моём случае это выражалось в следующем:
1) после заводки в течение 30-60 сек. мотор глох, как только начинаешь убирать обороты ниже 2200-2300 об/мин., 2500 всё нормально, затем по мере прогревания конечно обороты можно было убавлять;
2) при заводке, даже при полностью вытянутом подсосе, мотор тут же глох и так до 3-4 попыток и чего только не пытался делать с приводом воздушной заслонки, ничего не помогало.

33:1049

Первый пункт устранил путём установки в первичную камеру топливного жиклёра №125

33:1201

Доработка карбюратора ОЗОН

34:1708

Взамен стандартного на 112. Машина не только стала на холодную лучше держать обороты, но и резвее поехала на первичной камере.

34:1939

Второй пункт был устранен методом тыка.
Не много теории про ХХ на ОЗОН:
никто не задумывался, что это такое закрыто заглушкой на ОЗОНе?

34:2189

Доработка карбюратора ОЗОН

35:506

Как это описано в книгах про ОЗОН:
«В этом месте под металлической заглушкой находится винт подстройки качества смеси по воздуху.

35:747

Доработка карбюратора ОЗОН

36:1252

Винт поз. 5 спрятан под металлической заглушкой для того, чтобы ограничить несанкционированый доступ к нему случайных любопытных.

36:1494

Винт регулирует подачу воздуха в систему холостого хода.
С его помощью, можно регулировать содержание воздуха в эмульсии, движущейся вниз по каналу В.
При бедной смеси винт нужно полностью закрутить, при богатой — откручивать, добиваясь признаков бедной смеси.
Положение винта установлено на заводе-изготовителе, при регулировках карбюратора в эксплуатации он, как правило, не используется

36:2222

У меня правило отменилось и полез я крутить эту винтяру

36:106

Доработка карбюратора ОЗОН

37:613

Доработка карбюратора ОЗОН

38:1120

А именно вкрутил его до упора, он аж вылез в карбюратор, тем самым полностью закрыл поступление дополнительного воздуха в систему ХХ, оставил лишь основной.

38:1409

Доработка карбюратора ОЗОН

39:1916

Итог: машина стала заводится «с пол пинка», как с новым мотором и не глохнет после заводки.

39:2082

Следующее улучшение (только не знаю есть от него толк или нет) заключается в удалении рассекателей с малых диффузоров.

39:219

Доработка карбюратора ОЗОН

40:726

Доработка карбюратора ОЗОН

41:1233

На мой взгляд, при таких скоростях воздуха они здесь ни к чему.

41:1350

А вот результат от изменения алгоритма привода дросселя вторичной камеры мне понравился:
Суть в следующем:
к оси заслонки вторичной камеры под гайку подложить кусочек металла 0,8-1,0 мм.

41:1692

Доработка карбюратора ОЗОН

42:2199

Так, чтобы при полностью открытой заслонке первичной камеры, заслонка во второй приоткрывалась ровно за отверстия переходной системы

42:249

Доработка карбюратора ОЗОН

43:756

результат сразу чувствуется при разгоне.

43:835

Ещё одна доработка — это носик-распылитель ускорительного насоса.
Суть в том, чтобы сделать распылитель, как в солексе, для возможности регулирования направления впрыскиваемой струи топлива.
Вот в цветах и в красках как мне это удалось:
берём два распылителя один от Солекска кажись 073 с диаметром отверстия 45, другой стндартный от ОЗОНа

43:1457

Доработка карбюратора ОЗОН

44:1964

Из Солексовского распылителя выдёргиваем носик

44:2056

Доработка карбюратора ОЗОН

45:506

А ОЗОНоаский распылитель начинаем осторожно, но методично крамсать ножовкой по металлу.

45:672

Доработка карбюратора ОЗОН

46:1179

Доработка карбюратора ОЗОН

47:1686

Доработка карбюратора ОЗОН

48:2193

Далее, подходящим сверлом рассверливаем в нём отверстие для носика от Солекса и его туда вставляем.

48:185

Доработка карбюратора ОЗОН

49:692

Немного облудил паяльником и намотал тонкой медной проволоки. Сделал бандаж, так сказать, для пущей надёжности

49:899

Доработка карбюратора ОЗОН

50:1406

Затем, полностью покрыл оловом, обточил лишнее. В результате чего получил распылитель аля ОЗОНоСолекс со струёй направленной чётко в щель при малейшем открытии дросселя первичной камеры

50:1753

Доработка карбюратора ОЗОН

51:2260

Доработка карбюратора ОЗОН

52:506

Результат тут же почувствовался, машина резче стала реагировать на педаль газа, ведь при обычном ОЗОНовском распылителе струя била чётко в ось заслонки и стекала с неё каплями и соответственно с некоторой задержкой.

52:906

https://www.drive2.ru/l/4270674/, https://www.drive2.ru/l/4997496/, https://www.drive2.ru/l/237004/, https://www.drive2.ru/l/847328/

52:1042

следующая статья:

Установка моновпрыска и электробензонасоса в двигатель Нивы
Установка моновпрыска и электробензонасоса в двигатель Нивы


Содержание статьи:

Моновпрыск для Нивы
Установка электробензонасоса на моновпрыск для Нивы

1. Моновпрыск

53:1915 96606

Регулировка карбюратора ваз 2121

Карбюратор Нивы: настраиваем и ремонтируем самостоятельно

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.

Элементы устройства карбюратора на моделях Нивы

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

«Солекс» и «Озон»

На модель ВАЗ 2121 Нива можно поставить карбюратор типа «Озон» с серийным обозначением 2107-110-7010-10 или 2107-110-7010-20. Они отличаются друг от друга тем, что первый вариант имеет прерыватель старого образца, не имеет вакуумкорректора. Второй же карбюратор не обладает микропереключателем от экономайзера, который влияет на экологичность выбросов и оказывает некоторое влияние на расход топлива.

Вот эта деталь автомобиля

На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

Кроме того, проблемы возникают у тех «нивоводов», которые не меняют своевременно топливный или воздушный фильтр, а также не уделяют внимание надлежащей очистке карбюратора от выбросов масляной копоти через систему вентиляции.

Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

Поплавковый механизм на машине Нива 2121 корректируется в части положения поплавков относительно друг друга и относительно стен поплавковой камеры. Кроме того, может потребоваться регулировка механизмов в положении открытого и закрытого игольчатого клапана. Чтобы не нарушать хорошую регулировку, автовладельцу нужно аккуратно обращаться с крышкой карбюратора при снятии, следить за уровнем изношенности запорного конуса от иглы (ее седла и язычка), а также оси кронштейна крепления.

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

  • С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
  • При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
  • Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
  • После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков. К подобной ситуации приводит разрыв диафрагмы, разрушение уплотнительного кольца из резины на держателе от распылителя или разрушение нижней части клапана.

Как самому настроить карбюратор на автомобиле ВАЗ «Нива»

Созданная несколько десятков лет назад, «Нива» до сих пор пользуется популярностью среди отечественных и даже зарубежных автомобилистов. Востребован этот внедорожник благодаря своей неприхотливости, ремонтопригодности и хорошей проходимости, которой могут позавидовать многие современные автомобили того же класса. Но исправная и бесперебойная работа даже столь выносливого транспортного средства может быть обеспечена только при должном и своевременном обслуживании и ремонте. Поэтому если вы не собираетесь тратиться на услуги специалистов СТО, желательно как минимум поверхностно разбираться в конструктивных особенностях своего автомобиля. Например, самостоятельная регулировка карбюратора на автомобиле ВАЗ «Нива» позволит вам оптимизировать работу двигателя и снизить расход с минимальными затратами.

ВАЗ-2121 стал популярен благодаря своей проходимости, технической надежности и простоте эксплуатации и обслуживания

Речь в этой статье пойдёт о настройке карбюратора на моделях ВАЗ-2121 и ВАЗ-21213, как самых ярких представителях отечественных классических внедорожников. «Нива» 21213 пришла на смену своей предшественнице в 1994 году, претерпев ряд конструктивных изменений. Прежде всего, модель обзавелась новым двигателем, на который производитель установил другой карбюратор. На «Ниве» 2121 использовался карбюратор «Озон», а владельцам следующего поколения внедорожника предлагался более современный агрегат под названием «Солекс». Однако многие нивоводы не оценили нововведения из-за его повышенных требований к качеству бензина и нередко прибегали к самостоятельной установке агрегата от предыдущей модели. Именно о том, как настроить карбюратор на «Ниву» 21213, вы узнаете далее.

Как настроить карбюратор на автомобиле ВАЗ «Нива»

Как функционирует карбюратор «Озон» на «Ниве» 21213 и 2121, а также других классических автомобилях семейства ВАЗ? Из топливного бака бензин поступает в поплавковую камеру в соответствующем количестве. Далее, пройдя через жиклёр, распылитель в диффузоре, топливо смешивается с воздухом. После этого, в зависимости от степени открытия дроссельной заслонки, определённое количество топливовоздушной смеси через впускной коллектор подаётся в цилиндр двигателя.

К регулировке карбюратора «Нива» 21213 прибегают в тех случаях, когда он подвергался ремонту, разборке/чистке и при затруднённом пуске двигателя либо его неустойчивой работе. Некоторые виды регулировок могут выполняться без снятия агрегата с машины, но в ряде случаев, к примеру, когда нужно отрегулировать пусковое устройство, без демонтажа не обойтись.

Настройка привода дроссельной заслонки

Главная цель регулировки карбюратора ВАЗ-21213 посредством настройки его привода — обеспечение оптимального положения дроссельной заслонки для крайних положений педали газа. Так, при выжатой до упора педали заслонка должна полностью открываться и, наоборот, как только вы отпустите газ, она должна закрыться. Достигается это путём установки нужной длины тяг. Для правильного выполнения регулировки следуйте приведённому ниже перечню действий:

  1. Отсоедините тягу привода от кронштейна, который находится на крышке клапанов ГБЦ.
  2. При помощи ключа на «8» отпустите контргайку и посредством закручивания/откручивания наконечника тяги установите оптимальное положение дроссельной заслонки.
  3. Теперь остаётся только зажать контргайку и установить тягу на своё место.

По завершении регулировочных операций необходимо удостовериться, что положение заслонки действительно соответствует положению педали акселератора. Если нужный результат не достигнут, повторите описанные операции.

Регулировка карбюратора начинается с настройки положения дроссельной заслонки

Установка оптимального уровня топлива в поплавковой камере

Если в процессе обслуживания и ремонта имела место замена поплавка или игольчатого клапана, регулировка карбюратора ВАЗ-21213 должна быть выполнена в обязательном порядке. Ознакомьтесь с пошаговым руководством и сможете самостоятельно произвести необходимые настройки:

  1. Для регулировки следует демонтировать крышку карбюратора и положить её в горизонтальном положении таким образом, чтобы поплавки оказались сверху.
  2. Вам понадобится штангенциркуль, чтобы замерять расстояние между уплотнительной прокладкой крышки и самой верхней точкой каждого поплавка. В документации завода-изготовителя указано, что оптимальным является расстояние в 34–35 миллиметров. Если после замеров обнаружатся отклонения, установите оптимальное положение. Для этого следует подогнуть либо отогнуть язычок.
  3. Если после проведения контрольных замеров полученные значения соответствуют норме, можно устанавливать крышку карбюратора на место. Но в процессе следите, чтобы не допустить соприкосновения поплавков со стенками камеры. При необходимости подогните рычаги, не сбив при этом высоту регулировки уровня.

Именно так должна производиться настройка уровня топлива в поплавковой камере.

Самостоятельная регулировка пускового устройства

После того как производилась разборка и ремонт с заменой заслонок, необходимо выполнить регулировку карбюратора ВАЗ-2121, которая предполагает настройку пускового устройства. И также в этом типе регулировки может возникнуть необходимость, если двигатель не запускается. Для этого агрегат придётся снять со впускного коллектора. Подготовьте стандартный набор инструментов и следуйте описанному ниже порядку действий:

  1. После демонтажа карбюратора сразу нужно проверить, как работают заслонки. Поверните рычаг воздушной заслонки против часовой стрелки до упора — в таком положении заслонка должна полностью закрыться.
  2. В то же время дроссельная заслонка должна быть приоткрыта. При этом образующийся между ней и стенкой камеры зазор должен составлять 1,1 мм. Это пусковой зазор — именно его регулировка осуществляется при настройке пускового устройства. Измерить зазор вы можете при помощи проволоки соответствующего диаметра.
  3. Воспользуйтесь ключом на «8», чтобы повернуть регулировочный винт, расположенный на рычаге дроссельной заслонки. Таким образом, вы установите необходимый пусковой зазор.
  4. Помимо этого, при полностью закрытой воздушной заслонке нажмите до упора на шток пускового устройства. Это приведёт к увеличению пускового зазора до 3 мм.
  5. Если присутствуют отклонения от нормы, придётся провести дополнительную настройку. Для этого ослабьте затяжку контргайки регулировочного винта, расположенного на корпусе пускового устройства. Поворачивайте этот винт до тех пор, пока нужный зазор не будет установлен. По завершении регулировки не забудьте затянуть контргайку.

Для того чтобы правильно выполнить настройку пускового устройства, будьте внимательны и точно придерживайтесь последовательности действий, описанных в руководстве.

Как отрегулировать холостой ход на «Ниве» своими руками

По завершении чистки, ремонта или в целях корректировки оборотов холостого хода необходимо провести регулировку карбюратора «Нива» 2121, в процессе которой потребуется газоанализатор — с его помощью осуществляется контроль содержания оксида углерода (CO) в отработавших газах. После того как вы подготовите всё необходимое, включая стандартный набор инструментов, ознакомьтесь с инструкцией и приступайте к настройке:

  1. Прежде всего, перед проведением регулировочных операций прогрейте мотор и включите потребители тока (например, фары).
  2. Если двигатель прогрет, его нужно заглушить, после чего подключите газоанализатор к выхлопной трубе. Вновь запустите двигатель.
  3. Возьмите отвёртку и, поворачивая винт количества смеси, установите частоту оборотов коленчатого вала 800–850 об/мин. Контроль оборотов осуществляется при помощи тахометра.
  4. Далее, при помощи той же отвёртки необходимо вращать винт качества смеси. Ориентируясь по данным газоанализатора, установите содержание CO в выхлопных газах в пределах 2,5–3%. Часто после завершающей настройки обороты двигателя отклоняются от нормы. Вам нужно провести корректировку при помощи винта количества.

Синяя стрелка – винт количества, красная – винт качества

После грамотно выполненной регулировки карбюратора двигатель вашего автомобиля будет развивать необходимую мощность и устойчиво работать на холостых оборотах. При этом будет обеспечен оптимальный расход топлива. Если же по завершении настройки на любых оборотах наблюдаются провалы, а сам пуск мотора затруднён, то, вероятнее всего, в системах карбюратора присутствует неисправность. В связи с этим может потребоваться диагностика и соответствующий ремонт.

Как правильно отрегулировать карбюратор на Ниве – поэтапный процесс

Мотор на автомобиле ВАЗ-21213 «Нива» комплектуется карбюратором семейства Солекс. Многие владельцы «Нивы» сетуют на капризность этого устройства. Производитель уверяет, что Солекс правильно отрегулирован еще на заводе, однако данное заявление не всегда соответствует действительности. Проблемы с узлом системы питания двигателя возникают не только по причине его некорректной настройки, но также по причине халатности самого автовладельца.

Игнорирование рекомендаций по периодичности замены воздушных и топливных фильтров приводит к тому, что важнейший в системе питания двигателя механизм отказывается правильно работать. Цель, к которой сводятся все регулировочные процессы карбюратора – обеспечить на всём диапазоне оборотов стабильную работу силового агрегата. Регулировка карбюратора Солекс на ВАЗ 21213 «Нива» является неотъемлемым условием безотказной работы мотора.

Поэтапная регулировка карбюратора Солекс на ВАЗ 21213

Регулировка карбюратора Солекс сводится к части регулировочных процессов в поплавковой камере и настройке системы холостого хода. Это довольно кропотливая работа, требующая определённых знаний. Правильная настройка Солекса в будущем позволит наслаждаться экономичной, бесхлопотной и комфортной ездой на автомобиле ВАЗ 21213 «Нива».

Начинать всю работу следует с установления оптимального количества топлива в камере:

  • Заводится мотор на несколько минут, во время работы двигателя необходимо также периодически нажимать на педаль газ;
  • После работы двигателя на протяжении пяти минут его необходимо заглушить;
  • Отсоединяется топливоподводящий шланг;
  • Откручиваются винты, закрепляющие крышку карбюратора;
  • В горизонтальном положении поднимается верхняя часть механизма системы питания;
  • Линейкой измеряется расстояние от поверхности крышки карбюратора до уровня топлива.

Уровень должен быть в пределах 25 мм в камерах, но эти показатели могут варьироваться, так как коллектор не горизонтален, поэтому следует измерить значение в камерах и вывести средний показатель. Если уровень превышает норму, то следует с помощью язычка поплавка удалить часть бензина и произвести сборку механизма в обратной последовательности. После чего снова завести двигатель и провести наблюдения. С малых диффузоров не должен просачиваться бензин, в противном случае появление топлива будет свидетельствовать о переливе. Во время проведения регулировки не нужно нажимать на газ!

Регулировка пусковой системы

Отрегулировать пусковую систему Солекс можно как на установленном карбюраторе, так и на демонтированном. В первом случае регулировка сводится к определению числа оборотов коленвала, а вот на снятом карбюраторе отрегулировать пусковую систему возможно за счет зазоров у кромки заслонок. На демонтированном с транспортного средства устройстве системы питания двигателя отрегулируйте зазор между заслонкой и стенкой камеры – зазор должен составлять 1,1 мм. Регулировочную работу проводят с помощью ключа или отвертки.

Более опытные и продвинутые автовладельцы предпочитают регулировать Солекс методом определения и выставления числа оборотов коленчатого вала. Этот способ более быстрый, но и требует наличия определённых специфических знаний. Заключается данная методика в следующем:

  • Демонтируются воздушные фильтры;
  • Отсоединяется подсос, заводится мотор;
  • С помощью подручных инструментов на треть открывается воздушная заслонка;
  • Рычагом выставляются 3200 об/мин коленвала;
  • Воздушную заслонку следует закрыть, ослабить контргайку, регулировочным винтом уменьшить частоту вращения до 3000 об/мин;
  • Затянуть контргайку.

С помощью газоанализатора можно также осуществить настройку пусковой системы. Устройством измеряется количество оксида углерода в газах. Если значение составляет 8%, то настраивать пусковую систему не нужно. Если значение ниже 8%, тогда в этом случае на крышке диафрагменного механизма следует закрутить винт, и, если значение превышает норму, винт следует ослабить и провести повторный замер.

Регулируем холостой ход

Это процедура необходима для того, чтобы силовой агрегат работал стабильно, а в выхлопных газах содержалось как можно меньше вредных веществ. В гараже за счет собственных усилий всю работу можно выполнить с помощью тахометра. Мотор предварительно доводится до рабочей температуры, после чего осуществляется непосредственно сама регулировка. Винтом количества смеси устанавливается частота вращения коленчатого вала на уровне 850-900 об/мин, после чего отверткой заворачивается винт качества до установления оборотов в районе 800 об/мин. Подобную процедуру необходимо провести несколько раз, пока двигатель не начнёт стабильную работу, при этом будет наблюдаться минимальное количество разряжений в трубке.

Правильная настройка Солекс позволит владельцу авто наслаждаться качественной, а главное бесхлопотной работой двигателя. Специалисты рекомендуют осуществлять настройку холостого хода два раза в год. Таким образом, можно достичь существенной экономии топлива и выброса в атмосферу минимального количества вредных веществ, плюс ко всему, правильно отрегулированный механизм системы питания двигателя позволит существенно экономить личные средства на услугах станций техобслуживания.

Особенности карбюраторов Нива ВАЗ 21213, 21214, 2131 lada 4×4

Основной прибор питания Вашей боевой Нивы — карбюратор — трудно оценить однозначно. Но даже в лучшем случае оценка не выше «тройки», такова капризная сущность карбюраторов заводской сборки. Разброс эксплуатационных параметров и качества приготавливаемой смеси достигает 12-15% Действительно, удачный карбюратор, не требующий доводки, попадается один на сотню. Большинство водителей не видят разницы между неисправным и просто плохим карбюратором, и поэтому спокойно относятся, например, к тому, что до включения стартера надо нажать определешюе число раз педаль «газа», затем вытянуть воздушную заслонку на строго определенную длину, а после схватывания произвести еще какие-то магические действия с конвульсирующим мотором И так же флегматично относятся к тому, что машина «тупая», а расход топлива не позволяет далеко удаляться от заправки.

Старый карбюраторщик разобрал карбюратор — из него вываливается здоровенный дохлый таракан. «Тю! Дак у Вас машинист-то помер!»

Для достижения максимальной мощности карбюратор должен обладать минимальным сопротивлением па впуске (как говорят в обиходе, иметь «большую дыру»), иначе сложно добиться приемлемого качества смеси и наполнения цилиндров на средних и высоких оборотах. Но вот беда — при резком открытии дроссельной заслонки скорость проходящего потока падает, разряжение в диффузоре уменьшается, топлива всасывается меньше — смесь обедняется. Это приводит к резкому провалу мощности на низких оборотах, причем, чем больше диаметр главных. диффузоров — тем ощутимее это явление. Виной тому — сочетание острых характеристик мощности и крутящего момента с примитивным карбюратором. Завод пошел простым путем — уменьшил диаметр главных диффузоров до минимума (SOLEX-21073-1107010 ДААЗ: первая камера — 24 мм, вторая камера — тоже 24 мм), добившись сносного наполнения на низких оборотах, но существенно (3-4 сек) потеряв при этом эластичность движения на средних и высоких. Как говорят профессионалы, — мотор оказался «зажатым».

Наша многолетняя практика показывает, что для карбюратора SOLEX21073-1107010 ДААЗ, применяемого на двигателях объема 1600 см2 и более, целесообразно перейти на увеличенные диаметры главных диффузоров (первая камера — 25 мм, вторая — 27) с коррекцией калибровок и введением в конструкцию карбюратора дополнительных дозирующих систем. Это позволяет увеличить максимальную .мощность двигателя на 8% без снижения крутящего момента в диапазоне низких и средних оборотов. Для придания двигателю «спортивного» характера диаметр главного диффузора второй камеры доводят до 31 мм с увеличением диаметра дроссельной заслонки на 5 мм. Конечно, такие операции с прибором питания требуют большого опыта и хорошей инструментальной базы, но многое можно сделать и самостоятельно. Итак боец № 21073-110710 ДААЗ. «Вылавливаем блох» в новом Солексе, прошедшем заводской контроль качества, проверку и проливку на стенде и имеющем на всех мыслимых и немыслимых органах столько печатей, штампов и «орденов’ ОТК, сколько и легендарному генсеку мало бы не показалось.

Фото 1. Карбюратор заводской сборки

Карбюратор 21073 заводской сборки (фото 1). На крышке виден штамп ОТК — карбюратор прошел технический контроль и проверку на стенде. Вследствие некачественною литья и последующей топорной обработки, канал полвода воздуха к главному воздушному жиклеру первой камеры перекрыт не менее, чем на 2/3. Результат — переобогащенная смесь и увеличенный расход топлива.

Воздушный канал подвода разряжения в крышке экономайзера мощностных режимов перекрыт на 1/3. Помимо обогащения смеси главной дозирующей системы первой камеры, экономайзер устраняет колебания состава горючей смеси главной дозирующей системы при пульсации разрежения на всасывании. Всасывание смеси в двигателе является прерывистым. перекрытый канал в крышке ведет к запаздыванию срабатывания экономайзера в режиме переменных средних и больших нагрузок, уменьшает быстродействие системы и, как следствие, двигатель хоть и выходит в режим максимальной мощности, но не обладает достаточной приемистостью.

Фото 2. Заводской и правильный жиклеры холостого хода

Деформированный главный топливный жиклер первой камеры с трудом удалось извлечь из эмульсионного колодца нового карбюратора.

На фото 2 cправа — правильный топливный жиклер системы холостого хода. Слева — жиклер со следами деформации вследствие грубой перетяжки клапана ЭПХХ.

Высокий уровень топлива в поплавковой камере вследствие заводской «регулировки» поплавкового механизма.

Фото 3. Заводские распылители диффузоров

Следы некачественною литья в цилиндрах малого диффузора Заусенцы на выходе из канала распылителя (фото 3) — результат заводской сборки. И то, и другое снижает скорость потока и создает нежелательные завихрения в цилиндрах малых и больших диффузоров фильтр тонкой очистки топлива, расположенный в крышке карбюратора на входе в поплавковую камеру. Со временем многочисленные пластиковые лоскутки, болтающиеся в правой части фильтра, под действием мощного потока топлива оторвутся, и засор Вам гарантирован.

А вот некоторые наш и эксклюзивные разработки по карбюраторам Солекс, которые мы используем при создании тюнинговых и спортивных версий карбюраторов.

Фото 4. Заводской и доработаиныей корпуса

Стандартный корпус (слева на фото 4). В цилиндрах малых диффузоров хорошо видны заусенцы и дефекты литья, создающие нежелательные завихрения и уменьшающие скорость воздушного потока. Возможно попадание этих частиц в цилиндры двигателя и появление задиров на их стенках.

Доработанный корпус (на фото 4 справа) с обрезанными и отшлифованными малыми диффузорами и увеличенным диаметром главных диффузоров (28 мм —первая камера и 31 мм — вторая камера) позволяет уменьшить аэродинамическое сопротивление и увеличить мощность двигателя.

Фото 6. Заводские и доработанные дроссельные заслонки

Корпус дроссельных заслонок стандартного карбюратора (фото 6 слева). Непомерно толстые оси дроссельных заслонок и выступающие винты креплений осей к заслонкам — «бревна в воздушном потоке, проходящем со скоростью звука.

Крышка стандартного карбюратора. Ось воздушной заслонки с выступающими винтами креплений — явно не для продувки в аэродинамической трубе.

Почувствуйте разницу — Эксклюзивный карбюратор (фото 6 справа). Зализанные и отполированные оси дроссельных и воздушных заслонок с утонченными винтами креплений. Верхнюю кромку воздушной заслонки, заточенную алмазным бруском, можно смело использовать для бритья.

Фото 5. Несколько видов и размеров кулачков ускорительного насоса (сверху) и распылители с различной пропускной способностью

Доработанный карбюратор завершают оригинальные кулачки и распылители ускорительного насоса (фото 5). а также в эксклюзивной версии и малые диффузоры с активными углами атаки (фото 7), создающие вихревое движение воздушного потока в цилиндрах больших диффузоров.


Фото 7. Распылители диффузоров с активными углами атаки

Установка такого «заряженного» карбюратора при использовании специальной методики настройки позволяет мобилизовать весь потенциал данной конструкции двигателя для достижения максимальных мощности и крутящего момента. Не меньшую прибавку даст доработка головки блока цилиндров и впускного тракта с установкой моментного или мощностного распределительных валов. Но это — тема отдельного разговора.



Видео

Лучший карбюратор на ваз 2121 нива « NewNiva.ru

Технические характеристики

ПАРАМЕТРЗНАЧЕНИЕ
Годы выпуска1194 – по настоящее время
Вес,117 кг
Материал блока цилиндровчугун
Система питанияинжектор
Типрядный
Рабочий объем двигателя1.7
Мощность81 лошадиная сила на 5200 оборотах
Количество цилиндров4
Количество клапанов2
Ход поршня80
Диаметр цилиндра82
Степень сжатия9.4
Крутящий момент, Нм/об.мин125Нм / 3000
Экологические нормыЕВРО 4
ТопливоАи 93
Расход топлива8,3 /100 км в смешанном цикле
Масло5W-30
Объем масла3.75
При замене лить3,5 литра
Замена масла проводится,15 тысяч км
Ресурс мотора
— по данным завода
200

ВАЗ 21213 двигатель устанавливается на ВАЗ 21213, 21214, Chevrolet Niva.

Объём, в см31690
Основное топливо:бензин АИ-92
Макс. мощность, л. с.83 (при 5200 об/мин)
Макс. крутящий момент, Н·м127 (при 3000 об/мин)
Конфигурация блока цилиндров:в один ряд
Количество цилиндров4
Количество клапанов8
Макс. скорость, км/ч153
Время разгона до 100 км/ч, сек.17
Расход топлива при смешанном цикле11,5
ЭконормаРоссия-83
Диаметр цилиндра, мм82 с отклонением до 0.05
Ход поршня, мм80
Ремонтные размеры поршней и цилиндров, мм:
первого ремонта (маркировка на поршне — треугольник, на кольцах — 40)82.4
второго ремонта (маркировка на поршне — квадрат, на кольцах — 80)82.8
Ремонтный замер по диаметру (для расточки) опор коленвала54.52 с отклонением до  0.013
Степень сжатия9,4
Система питаниядвухкамерный карбюратор
Охлаждениежидкостное
Клапанной механизмSOHC
Материал блока цилиндровчугун
Наличие гильз в цилиндрахконструкцией не предусмотрено
Материал головкисплав алюминия
Ресурс до капитального ремонта, км80 000 (фактический ≈ 120 000 км)
Количество тактовчетыре
Очередность работы цилиндров1-3-4-2
Макс. обороты, об/мин8000
Вес, кг:117

Особенности

Четырехцилиндровый восьмиклапанный бензиновый двигатель ВАЗ 21213 имеет рабочий объем 1,7 литра. Мощность силового агрегата составляет 81 лошадиную силу при показателе крутящего момента в 125 Нм.

Двигатели 21213 в своей последней генерации оснащались инжектором и работали на высокооктановом 93 бензине. Чугунный блок цилиндров обеспечивал максимальную прочность этому силовому агрегату.

Использование многочисленных автоматических систем управления работой двигателя позволило не только изменить тяговые показатели этого мотора, но и значительно улучшило показатели топливной экономичности. Нива в загородном режиме потребляет при движении с крейсерской скоростью 8,3 литра бензина на 100 километров пробега.

Лучший карбюратор на ваз 2121 ниваЛучший карбюратор на ваз 2121 нива

Начиная с 2014 года покупателям предлагаются также Нивы с дизельным двигателем.

Двигатель на Ниву с верхним расположением распредвала оснащается цепным приводом, что позволяет существенным образом упростить сервисное обслуживание этого силового агрегата. Цепной привод не требует замены натяжителя и какой-либо регулировки в процессе эксплуатации мотора. Также отметим наличие гидрокомпенсаторов, что избавляет автовладельца от необходимости проведения процедуры по регулировке зазора клапанов. Все работы по сервисному обслуживанию этого мотора может выполнить сам автовладелец, без обращения в фирменные СТО.

Ремонтные размеры цилиндров и поршней мотора ВАЗ 21213 при проведении капитального ремонта

Ремонтный размер цилиндра, ммКласс поршня и цилиндраДиаметр поршня, ммДиаметр цилиндра после расточки, ммДиаметр цилиндра после хонингования, мм
1 ремонт
82,4A82,34-82,3582,37-82,3882,40-82,41
B82,35-82,3682,38-82,3982,41-82,42
C82,36-82,3782,39-82,4082,42-82,43
D82,37-82,3882,40-82,4182,43-82,44
E82,38-82,3982,41-82,4282,44-82,45
2 ремонт
82,8A82,74-82,7582,77-82,7882,80-82,81
B82,75-82,7682,78-82,7982,81-82,82
C82,76-82,7782,79-82,8082,82-82,83
D82,77-82,7882,80-82,8182,83-82,84
E82,78-82,7982,81-82,8282,84-82,85

Недостатки силового агрегата ВАЗ 21213

  • Водяной насос;
  • Сальники двигателя, МКПП и раздаточной коробки;
  • Генератор;
  • Стартер;
  • МКПП;
  • Прокладка крышки клапанов;
  • Соединения патрубков системы охлаждения;
  • Радиатор;
  • Термостат;
  • Расширительный бачок;
  • Вакуумный усилитель тормозов.

Водяной насос (помпа) отмечается частыми выходами из строя на новых автомобилях после 2 000 км.

Сальники в следствие низкого качества требуют более частой замены, чем это требуется согласно руководству по эксплуатации.

Генератор имеет высокую вероятность отказа. Как правило, он сгорает даже на новых авто не достигших пробега 4 000-10 000 км.

Стартер имеет низкий ресурс работы без ремонта.

На коробке передач, одним из частых дефектов является вылет пятой передачи. Кроме того, появляется не полное включение передач.

Прокладка клапанной крышки со временем теряет свойства, и пропускает масло наружу.

Лучший карбюратор на ваз 2121 ниваЛучший карбюратор на ваз 2121 нива

Соединения патрубков системы охлаждения в местах установки хомутов не надежные и очень рано теряют герметичность, что чревато потерей тосола.

Радиатор течет. Проблема происходит по причине появления трещин в трубном пакете радиатора сопровождающихся потерей охлаждающей жидкости. Данный дефект принял массовый характер.

Термостат не обеспечивает тепловой режим охлаждающей жидкости системы охлаждения двигателя. Проявление данной проблемы не является исключением. Причина дефекта в отказе клапанного механизма внутри термостата. Для проверки исправной работы термостата достаточно после запуска мотора опустить ладонь на нижний (отводящий) шланг, по которому горячий тосол циркулирует в радиатор для охлаждения. При исправной работе термостата через некоторое время шланг должен стать горячим, если шланг остался холодным термостат подлежит замене.

Расширительный бачок трескается и вытекает тосол. Появление трещин происходит по причине отказа паровоздушного клапана в пробке бачка вследствие повышения давления.

Вакуумный усилитель тормозов (ВУТ). Проявляется тугостью педали тормоза. Возможно плавание оборотов при выжиме педали тормоза, а также шипение. Проблема решается заменой вышедших из строя резинотехнических изделий, заменой хомутов в соединениях.

  • Вибрация на скорости 80-90 км;
  • Ненадежность конструкции натяжителя ГРМ;
  • Модуль зажигания;
  • Шумит бензонасос;
  • Низкий крутящий момент;
  • Длинный ход рычага коробки передач;
  • При порыве цепи ГРМ гнутся клапаны;
  • Вибрация рычага переключения передач;
  • Слабая динамика на трассе из-за недостаточной мощности.

Вывод.

PS. Уважаемые Нивоводы! Жду ваших комментариев, вопросов и отзывов по возникшим  проблемам, слабым местам и недостаткам в процессе эксплуатации, обслуживании и ремонте движка ВАЗ 21213.

Двигатели Нивы имеют отличные технические характеристики и зарекомендовали себя как достаточно надежные силовые агрегаты. В то же время, следует понимать, что как и все другие вазовские силовые агрегаты, они не лишены недостатков.

Из минусов этого мотора можно отметить:

  • повышенную шумность;
  • склонность к появлению вибрации;
  • повышенное потребление масла.

Подобные проблемы достаточно часто проявляются после пробега в 100 000 километров. Автовладельцам необходимо пристально следить за состоянием системы охлаждения.

Зачастую появившиеся проблемы с помпой и термостатом приводят к перегреву силового агрегата. Результатом такого перегрева может стать появление трещин в головке блока цилиндров, что в свою очередь приводит к попаданию охлаждающей жидкости в масло. Двигатель ВАЗ 21213 в данном случае требует сложного и дорогостоящего ремонта.

Неисправности

НЕИСПРАВНОСТИПРИЧИНЫ И РЕМОНТ
Появление характерного стука в нижней части мотора.Это свидетельствует о проблемах с коренными подшипниками.

Машину необходимо отбуксировать на эвакуаторе в сервис и провести соответствующий ремонт.

Появление выраженного стука с металлическим звуком.Причина подобного – это неполадки с шатунами подшипника и поршневыми пальцами. Следует сказать, что эксплуатация автомобиля с такими проблемами может привести в последующем к необходимости дорогостоящего капитального ремонта.
Троит двигатель на низких оборотах.Причин появления троения двигателя может быть несколько:
в первую очередь это использование некачественного бензина.
Также возможно появление нагара в камере сгорания.
В редких случаях отмечаются проблемы в работе инжекторной системе впрыска.

Ремонт в данном случае выполняется исключительно после проведения комплексной диагностики.

Громкий стук на непрогретом моторе.Подобное может свидетельствовать о начале износа распредвала. Такая проблема характерна для силовых агрегатов, пробег которых превышает 100 000 километров.

Необходимо провести соответствующую диагностику, после чего заменить распределительный вал.

Тюнинг

Существует несколько способов увеличения мощности мотора Нивы. Расскажем вам более подробно о таких способах тюнинга ВАЗ 21213.

  1. Глубокий инженерный тюнинг двигателя от Нивы с заменой коленвала и расточкой цилиндров. Подобная работа позволяет увеличить рабочий объем этого мотора до 1,95-2,1 литра. Соответственно, при настройке инжектора двигатель ВАЗ 21213 получает мощность порядка 100 лошадиных сил.
  2. Чип тюнинг двигателя Нива позволяет с минимальными затратами получить около 10 дополнительных лошадиных сил. В данном случае работы не представляют какой-либо сложности. Необходимо лишь подобрать соответствующий чип-тюнинг и провести перепрограммирование блока управления работой мотора. Преимуществом данного варианта является полное сохранение ресурса двигателя.
  3. Установка на двигатели ВАЗ 21213 турбины и компрессора. В данном случае можем порекомендовать вам использовать компактные турбины, имеющие давление не более 0,5 бар. Одновременно производится перенастройка инжектора, замена масляного и топливного насоса. Необходимо понимать, что такую работу должен выполнять исключительно специалист, знающий особенности мотора ВАЗ 21213.

Отметим, что установка турбины и расточка двигателя Нивы неизменно отрицательно сказываются на его ресурсе. Поэтому автовладельцу необходимо взвесить все за и против, и лишь после этого выполнять тюнинг двигателя Нива.

Читать новости о новой Ниве

Регулировка карбюратора на автомобиле ВАЗ «Нива»

Созданная несколько десятков лет назад, «Нива» до сих пор пользуется популярностью среди отечественных и даже зарубежных автомобилистов. Востребован этот внедорожник благодаря своей неприхотливости, ремонтопригодности и хорошей проходимости, которой могут позавидовать многие современные автомобили того же класса. Но исправная и бесперебойная работа даже столь выносливого транспортного средства может быть обеспечена только при должном и своевременном обслуживании и ремонте. Поэтому если вы не собираетесь тратиться на услуги специалистов СТО, желательно как минимум поверхностно разбираться в конструктивных особенностях своего автомобиля. Например, самостоятельная регулировка карбюратора на автомобиле ВАЗ «Нива» позволит вам оптимизировать работу двигателя и снизить расход с минимальными затратами.

Нива на бездорожьеВАЗ-2121 стал популярен благодаря своей проходимости, технической надежности и простоте эксплуатации и обслуживания

Речь в этой статье пойдёт о настройке карбюратора на моделях ВАЗ-2121 и ВАЗ-21213, как самых ярких представителях отечественных классических внедорожников. «Нива» 21213 пришла на смену своей предшественнице в 1994 году, претерпев ряд конструктивных изменений. Прежде всего, модель обзавелась новым двигателем, на который производитель установил другой карбюратор. На «Ниве» 2121 использовался карбюратор «Озон», а владельцам следующего поколения внедорожника предлагался более современный агрегат под названием «Солекс». Однако многие нивоводы не оценили нововведения из-за его повышенных требований к качеству бензина и нередко прибегали к самостоятельной установке агрегата от предыдущей модели. Именно о том, как настроить карбюратор на «Ниву» 21213, вы узнаете далее.

Как настроить карбюратор на автомобиле ВАЗ «Нива»

Как функционирует карбюратор «Озон» на «Ниве» 21213 и 2121, а также других классических автомобилях семейства ВАЗ? Из топливного бака бензин поступает в поплавковую камеру в соответствующем количестве. Далее, пройдя через жиклёр, распылитель в диффузоре, топливо смешивается с воздухом. После этого, в зависимости от степени открытия дроссельной заслонки, определённое количество топливовоздушной смеси через впускной коллектор подаётся в цилиндр двигателя.

Устройство карбюратора Озон

К регулировке карбюратора «Нива» 21213 прибегают в тех случаях, когда он подвергался ремонту, разборке/чистке и при затруднённом пуске двигателя либо его неустойчивой работе. Некоторые виды регулировок могут выполняться без снятия агрегата с машины, но в ряде случаев, к примеру, когда нужно отрегулировать пусковое устройство, без демонтажа не обойтись.

Настройка привода дроссельной заслонки

Главная цель регулировки карбюратора ВАЗ-21213 посредством настройки его привода — обеспечение оптимального положения дроссельной заслонки для крайних положений педали газа. Так, при выжатой до упора педали заслонка должна полностью открываться и, наоборот, как только вы отпустите газ, она должна закрыться. Достигается это путём установки нужной длины тяг. Для правильного выполнения регулировки следуйте приведённому ниже перечню действий:

  1. Отсоедините тягу привода от кронштейна, который находится на крышке клапанов ГБЦ.
  2. При помощи ключа на «8» отпустите контргайку и посредством закручивания/откручивания наконечника тяги установите оптимальное положение дроссельной заслонки.
  3. Теперь остаётся только зажать контргайку и установить тягу на своё место.

По завершении регулировочных операций необходимо удостовериться, что положение заслонки действительно соответствует положению педали акселератора. Если нужный результат не достигнут, повторите описанные операции.

Закрытая дроссельная заслонка НиваРегулировка карбюратора начинается с настройки положения дроссельной заслонки

Установка оптимального уровня топлива в поплавковой камере

Если в процессе обслуживания и ремонта имела место замена поплавка или игольчатого клапана, регулировка карбюратора ВАЗ-21213 должна быть выполнена в обязательном порядке. Ознакомьтесь с пошаговым руководством и сможете самостоятельно произвести необходимые настройки:

  1. Для регулировки следует демонтировать крышку карбюратора и положить её в горизонтальном положении таким образом, чтобы поплавки оказались сверху.
  2. Вам понадобится штангенциркуль, чтобы замерять расстояние между уплотнительной прокладкой крышки и самой верхней точкой каждого поплавка. В документации завода-изготовителя указано, что оптимальным является расстояние в 34–35 миллиметров. Если после замеров обнаружатся отклонения, установите оптимальное положение. Для этого следует подогнуть либо отогнуть язычок.
  3. Если после проведения контрольных замеров полученные значения соответствуют норме, можно устанавливать крышку карбюратора на место. Но в процессе следите, чтобы не допустить соприкосновения поплавков со стенками камеры. При необходимости подогните рычаги, не сбив при этом высоту регулировки уровня.

Именно так должна производиться настройка уровня топлива в поплавковой камере.

Самостоятельная регулировка пускового устройства

После того как производилась разборка и ремонт с заменой заслонок, необходимо выполнить регулировку карбюратора ВАЗ-2121, которая предполагает настройку пускового устройства. И также в этом типе регулировки может возникнуть необходимость, если двигатель не запускается. Для этого агрегат придётся снять со впускного коллектора. Подготовьте стандартный набор инструментов и следуйте описанному ниже порядку действий:

  1. После демонтажа карбюратора сразу нужно проверить, как работают заслонки. Поверните рычаг воздушной заслонки против часовой стрелки до упора — в таком положении заслонка должна полностью закрыться.
  2. В то же время дроссельная заслонка должна быть приоткрыта. При этом образующийся между ней и стенкой камеры зазор должен составлять 1,1 мм. Это пусковой зазор — именно его регулировка осуществляется при настройке пускового устройства. Измерить зазор вы можете при помощи проволоки соответствующего диаметра.
  3. Воспользуйтесь ключом на «8», чтобы повернуть регулировочный винт, расположенный на рычаге дроссельной заслонки. Таким образом, вы установите необходимый пусковой зазор.
  4. Помимо этого, при полностью закрытой воздушной заслонке нажмите до упора на шток пускового устройства. Это приведёт к увеличению пускового зазора до 3 мм.
  5. Если присутствуют отклонения от нормы, придётся провести дополнительную настройку. Для этого ослабьте затяжку контргайки регулировочного винта, расположенного на корпусе пускового устройства. Поворачивайте этот винт до тех пор, пока нужный зазор не будет установлен. По завершении регулировки не забудьте затянуть контргайку.

Для того чтобы правильно выполнить настройку пускового устройства, будьте внимательны и точно придерживайтесь последовательности действий, описанных в руководстве.

Как отрегулировать холостой ход на «Ниве» своими руками

По завершении чистки, ремонта или в целях корректировки оборотов холостого хода необходимо провести регулировку карбюратора «Нива» 2121, в процессе которой потребуется газоанализатор — с его помощью осуществляется контроль содержания оксида углерода (CO) в отработавших газах. После того как вы подготовите всё необходимое, включая стандартный набор инструментов, ознакомьтесь с инструкцией и приступайте к настройке:

  1. Прежде всего, перед проведением регулировочных операций прогрейте мотор и включите потребители тока (например, фары).
  2. Если двигатель прогрет, его нужно заглушить, после чего подключите газоанализатор к выхлопной трубе. Вновь запустите двигатель.
  3. Возьмите отвёртку и, поворачивая винт количества смеси, установите частоту оборотов коленчатого вала 800–850 об/мин. Контроль оборотов осуществляется при помощи тахометра.
  4. Далее, при помощи той же отвёртки необходимо вращать винт качества смеси. Ориентируясь по данным газоанализатора, установите содержание CO в выхлопных газах в пределах 2,5–3%. Часто после завершающей настройки обороты двигателя отклоняются от нормы. Вам нужно провести корректировку при помощи винта количества.
Винты регулировки карбюратораСиняя стрелка – винт количества, красная – винт качества

После грамотно выполненной регулировки карбюратора двигатель вашего автомобиля будет развивать необходимую мощность и устойчиво работать на холостых оборотах. При этом будет обеспечен оптимальный расход топлива. Если же по завершении настройки на любых оборотах наблюдаются провалы, а сам пуск мотора затруднён, то, вероятнее всего, в системах карбюратора присутствует неисправность. В связи с этим может потребоваться диагностика и соответствующий ремонт.

бесплатная доставка новый карбюратор подходит для ВАЗ Лада Нива 1.7cc карбюратор OEM # 21073 1107010 | лада карбюратор | карбюратор 21карбюратор

Деталь № 21073-1107010-00
Изделие предназначено для двигателей 1700 см.
Применяется на Нива и на Лада 21073 21213

1993

на Лада

на Ниву Base Sport Utility 2-Door 1.6L 1590CC 97Cu. В. l4 ГАЗ Безнаддувный
1991 для Lada для Niva Base Sport Utility 2-Door 1.6L 1590CC 97Cu. В. l4 ГАЗ Безнаддувный
1990 для Lada для Niva Base Sport Utility 2-Door 1.6L 1590CC 97Cu.В. l4 ГАЗ Безнаддувный
1989 для Lada для Niva Base Sport Utility 2-Door 1.6L 1590CC 97Cu. В. l4 ГАЗ Безнаддувный
1988 для Lada для Niva Base Sport Utility 2-Door 1.6L 1590CC 97Cu. В. l4 ГАЗ Безнаддувный
1987 для Lada для Niva Base Sport Utility 2-Door 1.6L 1590CC 97Cu. В. l4 ГАЗ Безнаддувный
1986 для Lada для Niva Base Sport Utility 2-Door 1.6L 1590CC 97Cu. В. l4 ГАЗ Безнаддувный
1985 для Lada для Niva Base Sport Utility 2-Door 1.6L 1590CC 97Cu.В. l4 ГАЗ Безнаддувный
1984 для Lada для Niva Base Sport Utility 2-Door 1.6L 1590CC 97Cu. В. l4 ГАЗ Безнаддувный

,

Ваз 2121 Нива — Bakıda elanlar: UcuzTap

  • Bütün kateqoriyalar
  • Şəxsi əşyalar
    • Geyim və ayaqqabılar
    • Saat və zinət əşyaları
    • Aksesuarlar
    • Uşaq məhsulları və oyuncaqlar
    • Sağlamlıq və gözəllik
  • Ev və bağ üçün
    • Təmir və Tikinti
    • Mebel və Interyer
    • Məişət texnikası
    • Qab-qacaq və mətbəx ləvazimatları
    • Bitkilər
  • Elektronika
    • Аудио və видео
    • Kompüter aksesuarları
    • Oyunlar, pultlar və proqramlar
    • Masaüstü kompüterlər
    • Komponentlər və monitorlar
    • АНСЕТ və Elektron kitablar
    • Noutbuklar və Netbuklar
    • Ofis avadanlığı və istehlak
    • Telefonlar
    • Nömrələr və СИМ-kartlar
    • Фото Texnika
  • Hobbi və asudə
    • Biletlər və səyahət
    • Velosipedlər
    • Kolleksiya
    • Мусиги alətləri
    • Idman və asudə
    • Kitab və jurnallar
    • Ovçuluq və balıqçılıq
    • Tanışlıq
  • Nəqliyyat
    • Avtomobillər
    • Ehtiyat hissələri və aksesuarlar
    • Su nəqliyyatı
    • Motosikletlər və mopedlər
    • Avtobuslar və xüsusi texnika
  • Daşınmaz əmlak
    • 9 0002 Mənzillər
    • Villalar, bağ evləri
    • Torpaq
    • Qarajlar
    • Xaricdə əmlak
    • Obyektlər və ofislər
  • iş və Biznes
    • Иш
    • Biznes üçün avadanlıq
    • Xidmətlər
    • Ərzaq
  • Heyvanlar
    • İtlər
    • Pişiklər
    • Quşlar
    • Akvarium
    • Digər heyvanlar
    • Heyvanlar üçün məhsul

Sayta GİRİŞ

+ Elan Yerləşdir
  • Şəxsi əşyalar
    • Geyim və ayaqqabılar (10349)
    • Saat və zinət şyaları (19427)
    • Aksesuarlar (5843)
    • Uşaq məhsulları və oyuncaqlar (406)
    • Sağlamlıq və gözəllik (9584)
  • Ev və bağ üçün
    • Təmir və bağ üçün
      • Təmir və tikinti6 (9378)
      • Qab-qacaq və mətbəx ləvazimatları (10014)
      • Bitkilər (947)
    • Elektronika
      • Audio və video (14630)
      • 4,
        4,
        4,
        4,
        4, p.
      • Masaüstü kompüterlər (1100)
      • Komponentlər və monitorlar (2463)
      • Planşet və elektron kitablar (944)
      • Noutbuklar və Netbuklar (
          17000) 00060006
        • Nömrələr və SİM-kartlar (219 23)
        • Foto texnika (3068)
      • Hobbi və asudə
        • Biletlər və səyahət (124)
        • Velosipedlər (7279)
        • Kolleksiya (3636)
        • 00 (3636) 00 (3636) 00) asudə (4673)
        • Kitab və jurnallar (2566)
      .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
