Электросхема ваз 2115 инжектор 8 клапанов с описанием


Машина ВАЗ-2115 (инжектор) — один из ярких представителей машин сошедших с отечественного конвейера. Но в современном обществе нередко можно услышать большую долю сарказма в высказываниях в сторону тех, кто остановил свой выбор на автомобилях отечественного производства.

Хоть такое отношение к отечественному производителю огромными темпами и поселяется в нашей жизни, все-таки не хотелось бы молча соглашаться с мнением большинства. Ведь есть маленькая доля надежды, что все не так уж и плохо. Давайте разбираться.

Описание ваз 2115 инжектор, все её плюсы и минусы

Комфортабельный автомобиль ВАЗ 2115 является родоначальником популярного семейства отечественных машин под условным названием Самара-2. Привлекательный дизайн внешнего вида и широкие технические возможности способствовали росту продаж ВАЗ 2115 на внутреннем рынке России. Не останавливаясь на достигнутом успехе, производитель несколько раз модернизировал автомобиль, совершенствуя функциональную и техническую оснащенность ВАЗ 2115.

Что представляет из себя ВАЗ 2115

ВАЗ 21150 имеет регулируемую рулевую колонку, эффективный обогрев салона и бортовую систему оповещения водителя о закрытии замков дверей, оставленном в замке ключе зажигания, уровне масла и охлаждающей жидкости в двигателе, предельном износе тормозных колодок. Просторный салон ВАЗ 2115 позволяет получать удовольствие от любой поездки.

ВАЗ 2115 оснащается бензиновыми двигателями рабочим объемом 1,5 литра как карбюраторные, так и с электронной системой управления впрыска топлива с пятискоростной механической коробкой передач. ВАЗ 21154 – это хорошая управляемость и устойчивость даже на плохом дорожном покрытии.

ВАЗ-2115 стал первенцем из линейки под условным названием «Самара-2», после семейства Спутник/Самара, который стал самой измененной моделью этого семейства. Данный факт модернизации подтверждается тем, что у ВАЗ-2115 существенно была изменена задняя часть кузова автомобиля. А именно крышка багажника, световые приборы. На автомобилях ВАЗ-2113 и ВАЗ-2114 подобных преобразований не последовало. ВАЗ-2115 представляет собой рестайлинговую модель ВАЗ-21099. От предшественника новая модель отличается скругленной формой капота и передних крыльев, крышкой багажника, новой передней и задней оптикой, бамперами, окрашенными в цвет кузова, спойлером багажника с дополнительным стоп-сигналом, обтекателями порогов, молдингами дверей, а также новым салоном и модернизированным электрооборудованием.

Проверка двигателя на холостом режиме

Если вы заметили, что двигатель ВАЗ-2114 начинает троить на холостом режиме, то нужно заняться проверкой следующих систем:

  1. Систему подачи горючего.
  2. Систему зажигания.
  3. Систему клапанов.

В первом случае, если неисправности находятся в системе подачи горючего, то первым делом промывают топливную систему, после чего очищают с помощью ультразвука форсунки.

Второй случай предусматривает неполадки в системе зажигания. Поэтому выполняют следующие действия:

  • меняют свечи зажигания;
  • проверяют работоспособность катушки зажигания;
  • обновляют комплект высоковольтных проводов.

В третьем случае вплотную занимаются клапанами, то есть их следует отрегулировать так, чтобы они выполняли свои функции исправно. В том случае, когда это сделать не удается, старые клапаны просто заменяют на новые.

Экстерьер автомобиля ВАЗ 2115

Первоначально в планах модернизации линейки Самара-2 было изменение не только экстерьера кузова и отделки, но и усовершенствование подвески, трансмиссии и тормозной системы.

Однако, в конечном итоге, все эти узлы были заимствованы от семейства Самара-1 без каких бы то ни было значительных изменений. Что позволило достичь высокой степени унификации с «девятым» семейством. Зато реализованные улучшения внешнего облика пошли автомобилю явно на пользу. Автомобиль получил более обтекаемые формы, благодаря чему ушли в прошлое угловатые очертания экстерьера, характерные первому поколению Самар. Гораздо удобнее стала погрузка вещей в багажник — теперь погрузочная высота находится на уровне бампера. А более совершенный инжекторный двигатель развивает большую мощность, расходует меньше топлива и быстрее прогревается.

Кроме того, электронная система управления двигателем следит за уровнем токсичности выхлопных газов.

Проверка поступления питания к форсункам

Подобную проверку необходимо проводить лишь тогда, когда хоть одна из форсунок при включенном зажигании отказывается работать.

1. Отключите от неработающей детали колодку с проводами.

2. Затем присоедините к батарее аккумулятора два конца проводов, а другую их сторону прикрепите к контактам на форсунке.

3. Подключите зажигание автомобиля и проследите за тем, не вытекает ли из форсунки топливо. Если да, то в электрической цепи есть какой-то дефект или неисправность.

Последние статьи

Электрооборудование ВАЗ 2115

Было также усовершенствовано электрооборудование. Теперь в комплектацию автомобиля входят: электростеклоподъёмники передних дверей, а также противотуманные фары и подогрев сидений (только на «люксовых» модификациях). На всех вариантах исполнения предусмотрена бортовая система контроля, позволяющая следить за состоянием исправной работы ламп, уровнем масла, износом тормозных колодок, и уровнем охлаждающей и омывающей жидкостей, прямо с места водителя. На высоких скоростях (а именно 180-200км/ч.) дорогу держит хорошо. Проходимость для своего класса очень хорошая, машина легкая и высокая. Запчасти и ремонт относительно недорогие. Багажник очень большой, что хорошо.

передняя панель автомобиля

Что появилось нового и что осталось от предшественников

ВАЗ 2115 имеет регулируемую рулевую колонку, эффективный обогрев салона и бортовую систему оповещения водителя о закрытии замков дверей, оставленном в замке ключе зажигания, уровне масла и охлаждающей жидкости в двигателе, предельном износе тормозных колодок. Просторный салон ВАЗ 2115 позволяет получать удовольствие от любой поездки

Если сравнивать внешний вид ВАЗ 2115 и ВАЗ 21099 то сразу же можно заметить, что обновленная модель отличается по многим параметрам. Дизайн автомобиля стал более интересным, он полностью соответствует современным требованиям и основным тенденциям автомобилестроения. Автомобиль приобрел обтекаемую форму и плавные линии, изменились передняя и задняя части машины. Форма капота стала более выпуклой, а передние фары и крылья автомобиля подчеркивают обновленный дизайн. Крыша и двери остались такие же, как и у прародителя данной модели – ВАЗ 21099. Задний и передний бамперы покрашены в цвет кузова. Создан дополнительный «стоп» — сигнал на спойлере багажника в модели ВАЗ 2115. Объем багажного отделения стал значительно больше, за счет изменения формы крышки багажника, которая открывает проем до самого бампера.

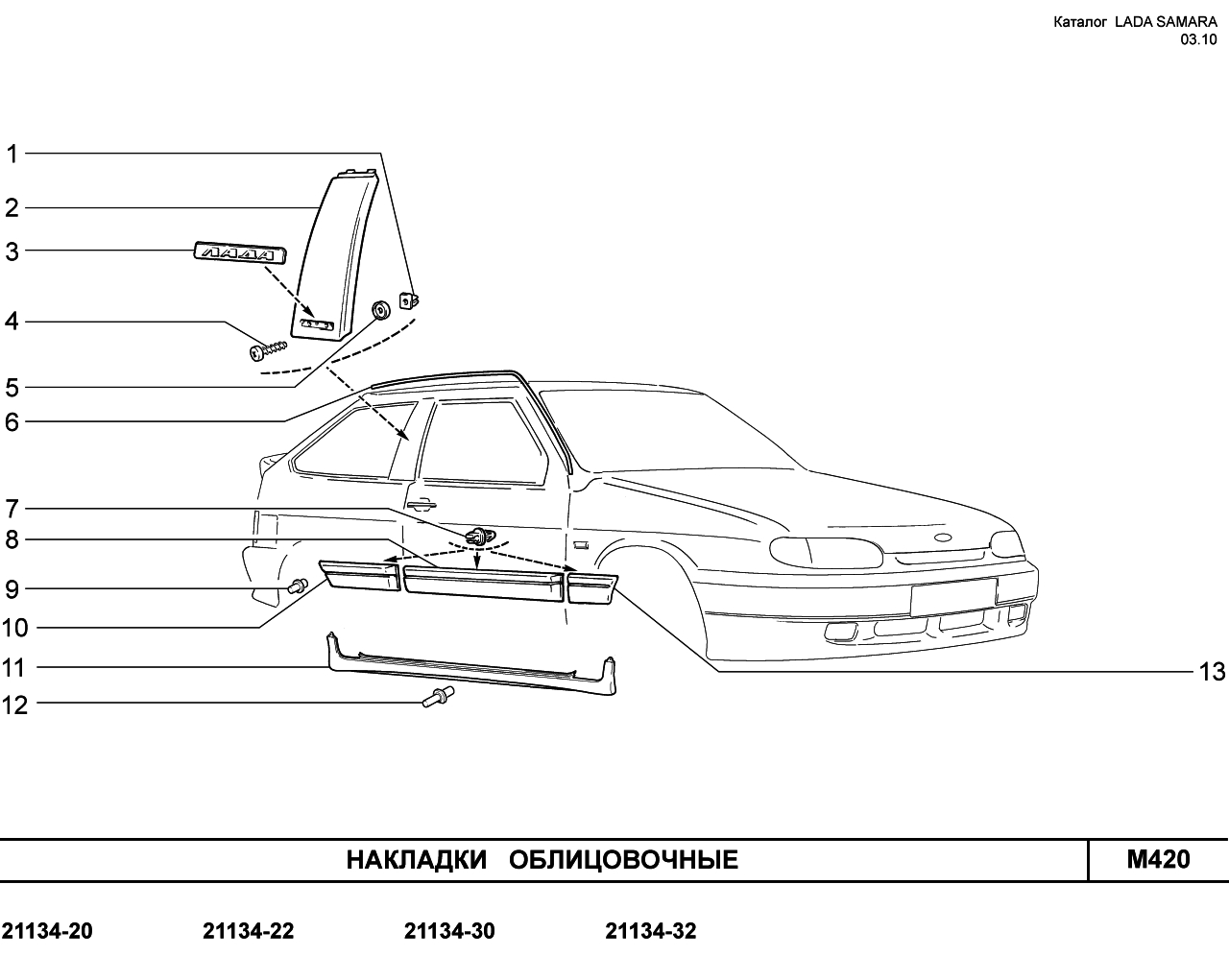

Кроме этого появились новые элементы: молдингина дверях, одной расцветки с кузовом, и обтекатели на порогах. Обновления очевидны и в светотехнике модели ВАЗ 2115, одно из которых – противотуманные фары. Такие перемены наверняка оценят даже самые требовательные автомобилисты. Проведенные усовершенствования положительным образом повлияли на популярность модели ВАЗ 2115. Автомобиль полностью соответствует всем критериям и веяниям современной автомоды. Специалисты отмечают, что обновление дизайна способствовало и улучшению аэродинамических показателей движения автомобиля ВАЗ 2115.

Дизайн салона ВАЗ 2115

Салон стал более комфортабельным в сравнении с более ранними моделямиза счет множества усовершенствований и новых деталей: приборная панель приобрела обтекаемую форму, на ней появились дополнительные датчики контроля, сигнализирующие водителю о тех или иных изменениях в состоянии автомобиля.

Также в ВАЗ 2115 изменились верхние точки крепления передних ремней безопасности, причем крепление регулируется по высоте, что важно для безопасности водителей и пассажиров разного роста и телосложения. Между передними сиденьями появилась консоль, рулевая колонка стала регулируемой. Кроме этого модель ВАЗ 2115 оснащена усовершенствованной отопительной системой салона и бортовой системой управления. Эта система сообщает водителю об оставленном ключе в замке зажигания, о том, что в двигателе закачиваются охлаждающие и смазочные жидкости, а также о необходимости замены тормозных колодок, о закрытии дверей и о том, что не застегнуты ремни безопасности.

Вместительный багажник ВАЗ 2115 и просторный салон сделали данную модель незаменимой для путешествий и поездок на дальние расстояния. Большое заднее сиденье, спроектировано согласно законам эргономики, и позволяет всем пассажирам ощутить удобство и комфорт во время езды.

Тактико-технические характеристики автомобиля ВАЗ 2115

Уровень выброса выхлопных газов данной модели строго отвечает отечественным требованиям и европейским экологическим стандартам ЕВРО-3 (Euro III), а надежные силовые агрегаты автомобиля никогда не подведут в пути своего владельца.

На автомобиле ВАЗ-2115 установлена пятиступенчатая коробка передач, объединенную с дифференциалом и главной передачей.

Пятиступенчатая коробка передач сконструирована на базе ранее устанавливаемой на автомобили семейства «Спутник» четырехступенчатой коробки.

Основное отличие пятиступенчатой коробки — в дополнительно введенной пятой передаче, шестерни которой установлены в увеличенной по размеру задней крышке.

P.S. Во время вождения коробка передач не вызывает затруднений, передачи включаються мягко(кроме пятой), без рывков автомобиля, но на высоких скоростях(более 120 км/ч. ) при переключении с четвёртой на пятую передачу возникают сложности, это чревато переводом внимания с дороги на рычаг и возникает опасность потери управления(поверьте моему опыту)

Основные цепи питания электрического оборудования автомобиля ВАЗ 2115 защищены от повреждений плавкими предохранителями. Их цена невелика, зато помощь и отдача значительны. Ведь они защищают более дорогостоящее оборудование.

Исключение составляют:

  • цепь зарядки АКБ;
  • цепь зажигания;
  • цепь питания стартера и генератора.

Реализуется защита с помощью блока предохранителей, собранных в подкапотном пространстве. Все мощные потребители, такие как стартер, дворники и лампы дальнего света, подключены к бортовой сети через реле и расположены в монтажном блоке.

На «Пятнашке» установлен стартер типа 5712.3708 – это электродвигатель постоянного тока с возбуждением от постоянных магнитов, с планетарным редуктором и с электромагнитным двухобмоточным тяговым реле.

В корпусе статора закреплены четыре постоянных магнита. Вал якоря вращается в двух металлокерамических вкладышах установленных в крышке и опоре. Вращение от вала якоря передается валу привода через планетарный редуктор. Планетарные шестерни вращаются на игольчатых подшипниках. Передний конец вала привода вращается в металлокерамической втулке, запрессованной в картер сцепления.

При включении стартера напряжение от аккумуляторной батареи через выключатель зажигания подается на обе обмотки тягового реле стартера (втягивающую Р1 и удерживающую Р2). После замыкания контактов тягового реле втягивающая обмотка отключается.

На Пятнадцатой модели также устанавливаються двигатели с системой распределенного впрыска топлива, т.е. топливо впрыскивается четырьмя форсунками (по одной форсунке на цилиндр) во впускную трубу, на впускные клапаны. Здесь топливо испаряется, перемешивается с воздухом и в виде горючей смеси поступает в цилиндры двигателя. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ездовых качеств автомобиля.

Как проверить форсунки не снимая их с двигателя?

Проверка уровня сопротивления обмотки на форсунках

1. Осуществить осмотр можно, выключив зажигание и сняв с аккумуляторной батареи «минусовую» клемму.

2. Используя тонкую отвертку или шило необходимо отщелкнуть пружинный зажим на колодке.

3. Проводим отсоединение разъема от форсунки.

4. К выводам форсунки прикрепляем омметр и измеряем сопротивление обмотки.

5. Если сопротивление между боковым и центральным штырем разъема находится в пределах 11–15 Ом, то форсунка работает исправно. Если прибор показывает больше или меньше требуемого следует ее сменить.

Проверка работоспособности всех форсунок

1. Первоначально необходимо снять топливную рампу, на которой установлены форсунки.

2. Затем следует подсоединить колодку проводов к жгуту рампы. Если с батареи аккумулятора снята клемма «-», то оденьте ее обратно.

3. Соедините друг с другом топливные трубы и с помощью гаечного ключа хорошо закрутите крепящие их штуцеры.

4. Под каждой форсункой поставьте мерный стакан или любую иную емкость с разметкой.

5. Используя стартер, проверните двигатель и проследите за работой всех форсунок. Топливо должно выходить равномерно из каждой.

6. Выключите зажигание и проверьте уровень топлива в мерных стаканах, он должен быть одинаковым. Если количество топлива в емкостях не совпадает – замените или прочистите, вышедшую из лада форсунку.

7. Осмотрите все форсунки на наличие изъянов и дефектов. На распылительной части не должно быть никаких подтеков топлива в момент выключенного зажигания. Если подобные изъяны есть, то деталь не герметична и нуждается в замене.

Две системы распределенного впрыска: с обратной связью и без нее

Система с обратной связью применяется, в основном, на экспортных автомобилях. У нее в системе впуска устанавливается нейтрализатор и датчик кислорода, который и обеспечивает обратную связь. Датчик отслеживает концентрацию кислорода в отработавших газах, а электронный блок управления по его сигналам поддерживает такое соотношение воздух/топливо, которое обеспечивает наиболее эффективную работу нейтрализатора. В качестве топлива необходимо применять только неэтилированный бензин. Применение этилированного бензина приведет к повреждению нейтрализатора, датчика кислорода и к отказу системы.

В системе впрыска без обратной связи не устанавливаются нейтрализатор и датчик кислорода, а для регулировки концентрации СО в отработавших газах служит СО-потенциометр. В этой системе не применяется также система улавливания паров бензина. На рисунке показано устройство именно этой системы, так как она и будет в основном применяться на автомобилях, продаваемых в России.

Как проверить форсунки не снимая с двигателя

Форсунка представляет собой электромеханический клапан, который работает в качестве электрического магнита. В момент поступления напряжения на обмотку форсунки возникает электромагнитное поле, способное втягивать сердечник и иглу запорного устройства, при этом пропуская поток топлива к камере сгорания двигателя. На входном канале устройств вмонтировано дополнительный фильтр для топлива.

Форсунка – заключительный элемент топливной системы, внутрь которого под высоким давлением поступает топливо. От работоспособности, этой составляющей напрямую, зависит вся работа двигателя внутреннего сгорания. Когда уровень давления при открытии форсунки падает, то она раньше открывается, из-за чего образовывается черный дым. Если же давление в момент открытия повышается, то она открывается позже и возникает дым белого цвета.

Описание узлов обеих систем и особенности работы системы с обратной связью

Нейтрализатор устанавливается в системе выпуска отработавших газов перед дополнительным глушителем. Он содержит два окислительных катализатора (ускорителя химической реакции) и один восстановительный. Окислительные катализаторы (платина и палладий) способствуют преобразованию углеводородов в водяной пар, а окиси углерода в двуокись углерода. Восстановительный катализатор (радий) способствует преобразованию окислов азота в безвредный азот. В связи с тем, что каталитическому нейтрализатору требуется кислород для нейтрализации углеводородов и окиси углерода, и одновременно он должен отнимать кислород для нейтрализации окислов азота, необходимо очень строго поддерживать баланс смеси воздух/топливо (примерно 14, 7:1), поступающей в двигатель.

Эту функцию выполняет электронный блок управления. Электронный блок управления (ЭБУ), расположенный под панелью приборов на левой боковине кузова, является управляющим центром системы впрыска топлива. Это специализированный компьютер. Он непрерывно обрабатывает информацию от различных датчиков и управляет системами, влияющими на токсичность отработавших газов и на эксплуатационные показатели автомобиля. ЭБУ выполняет также диагностическую функцию системы впрыска топлива. Он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу «CHECK ENGINE». Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.

Воздушный фильтр установлен в передней части моторного отсека на резиновых фиксаторах. Фильтрующий элемент 9 бумажный, с большой площадью фильтрующей поверхности. При замене фильтрующего элемента его необходимо устанавливать так, чтобы гофры были расположены параллельно осевой линии автомобиля. Дроссельный патрубок 19 закреплен на ресивере. Он дозирует количество воздуха, поступающего во впускную трубу.

Поступлением воздуха в двигатель управляет дроссельная заслонка, соединенная с приводом педали акселератора. В состав дроссельного патрубка входят датчик 23 положения дроссельной заслонки и регулятор 24 холостого хода. В проточной части дроссельного патрубка (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения, необходимые для работы системы улавливания паров бензина. Если последняя система не применяется, то штуцер для продувки адсорбера глушится резиновой заглушкой.

Регулятор 24 холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам ЭБУ.

Датчик 23 положения дроссельной заслонки установлен на корпусе 1 дроссельного патрубка и связан с осью дроссельной заслонки. Датчик представляет собой потенциометр, на один конец которого подается напряжение питания 5 В, а другой конец соединен с «массой». С третьего вывода потенциометра (от ползунка) идет выходной сигнал к ЭБУ.

Не нашли интересующую Вас информацию? на нашем форуме.

Признаки неисправности форсунок

1. Замедляется работа пусковых элементов двигателя, что особо ярко выражено при холодной погоде.

2. Возникновение провалов и неких подергиваний автомобиля в момент ускорения или смены переходных режимов.

3. Плохая динамика и снижение мощности в работе двигателя.

4. Увеличивается количество потребляемого топлива.

5. На холостом ходу двигатель автомобиля может неравномерно работать.

Чтобы избежать несвоевременного ремонта автомобиля, следует своевременно проверять работоспособность форсунок.

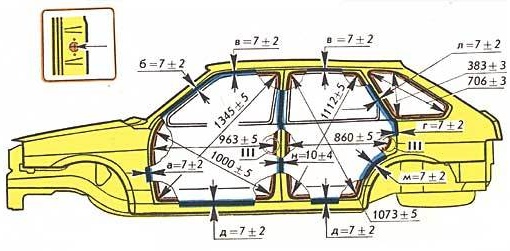

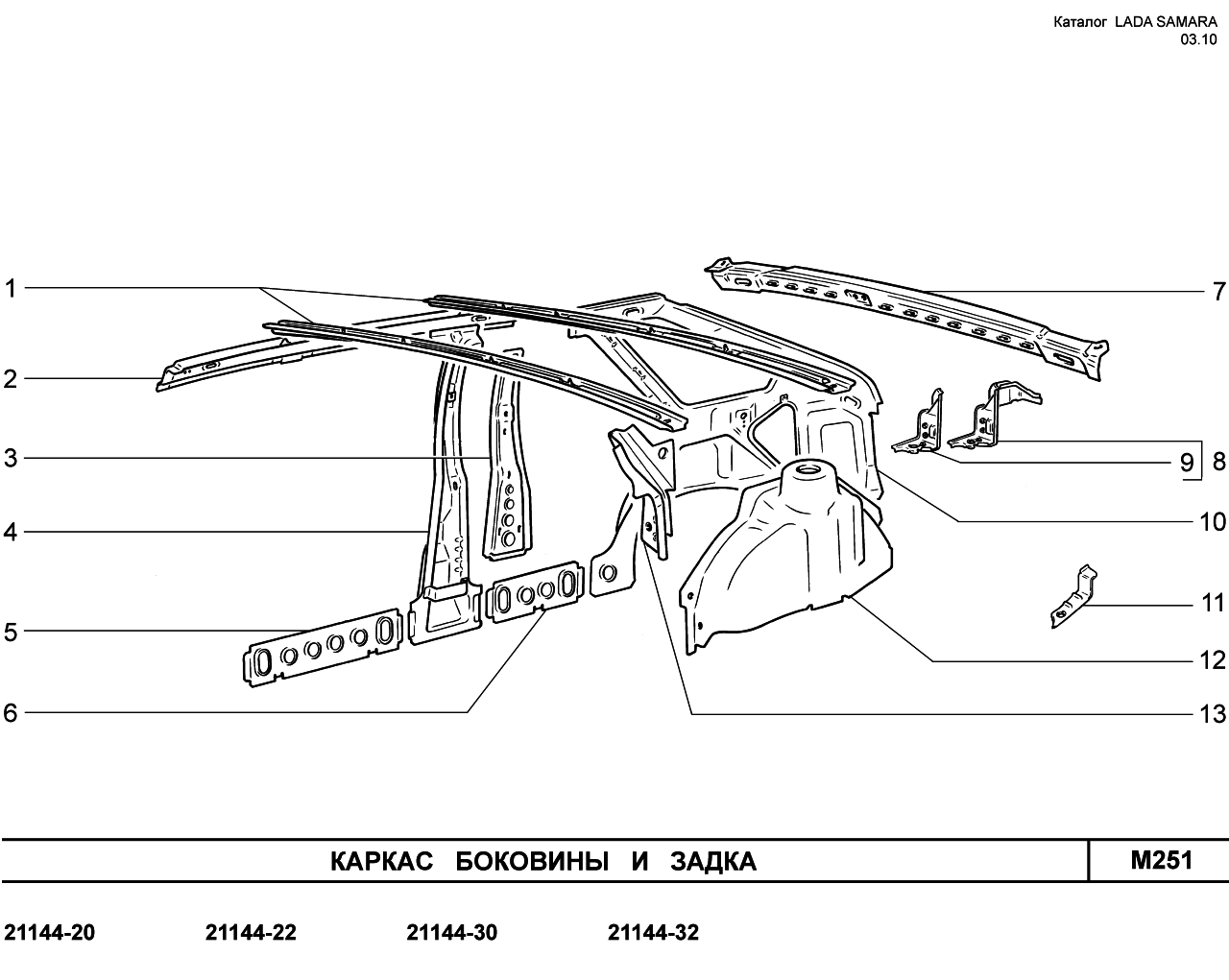

ВАЗ 2115 | Контрольные размеры кузова

Рис. 11.5. Установка брызговиков, лонжеронов и панели облицовки радиатора: А1 = 1260 мм; А2 = 1547 мм; А3 =810 мм


Рис. 11.6. Контрольные размеры установки панели облицовки радиатора и опорных чашек пружин передней подвески: А4 = 840 мм; А5 = 990 мм



Рис. 11.7. Контрольный размер, позволяющий определить смещение опорных чашек пружин передней подвески: А6 = 1220 мм



Рис. 11.8. Контрольные размеры установки лонжеронов и поперечины подкапотного пространства: В1 = 660 мм; В2 = 955 мм



Рис. 11.9. Замер проема ветрового стекла:

С1 = 1365 мм


Рис. 11.10. Контрольный размер переднего проема и относительное положение передней и средней стоек кузова: D1 = 1085 мм



Рис. 11.11. Размеры, позволяющие оценить изменение геометрии переднего дверного проема: D2 = 1325 мм; D3 = 857 мм



Рис. 11.12. Размеры, позволяющие оценить изменение геометрии заднего дверного проема, для кузова «седан»: D4 = 1040 мм; D5 = 840 мм



Рис. 11.13. Размер, определяющий относительное положение средней и задней стоек, для кузова «седан»: D6 = 876 мм



Рис. 11.14. Размеры, позволяющие оценить изменение геометрии заднего дверного проема для кузова «универсал»: D7 = 1088 мм;

D8 = 840 мм



Рис. 11.15. Размер, определяющий относительное положение средней и задней стоек, для кузова «универсал»: D9 = 875 мм



Рис. 11.16. Размеры, определяющие относительное положение средних стоек кузова:

Е1 = 1550 мм; Е2 = 1370 мм; Е3 = 1390 мм



На рис. 11.5,11.6,11.7 представлены контрольные размеры установки кузовных деталей в подкапотном пространстве. На рис. 11.8 приведены контрольные размеры нижней части подкапотного пространства. На рис. 11.9 приведен контрольный размер проема ветрового стекла. Проемы передних дверей на кузовах «седан» и «универсал» одинаковы. Их контрольные размеры показаны нарис. 11.10 и 11.11. Проемы задних дверей для кузовов «седан» и «универсал» различаются. Их размеры приведены на рис. 11.12,11.13,11.14,11.15.

Рис. 11.17. Точки приложения измерительного инструмента



Рис. 11.18. Схема замера проема заднего стекла: F1 = 1245 мм



Рис.

11.19. Точки приложения измерительного инструмента при замере диагоналей проема заднего стекла



Рис. 11.20. Контрольные размеры задней поперечины багажного отсека и верхней задней части проема крышки багажника: G1 = 1240 мм; G2 = 975 мм



Рис. 11.21. Размер проема крышки багажника в нижней части: G3 = 870 мм



Рис. 11.22. Контрольные размеры проема под пятую дверь кузова «универсал»: Н1 = 1015 мм; Н2 = 1116 мм



Рис. 11.23. Контрольные размеры положения боковин кузова по проему пятой двери кузова «универсал»



Рис. 11.24. Контрольные размеры лонжеронов задка кузовов «седан» и «универсал»:

J1 = 1145 мм; J2 = 1670 мм; J3 = 885 мм



Рис. 11.25. Относительные размеры положения передних и задних лонжеронов пола: К1 = 1767 мм



Рис. 11.26. Общий контрольный размер днища кузова: L = 4049 мм


В случае необходимости ремонта последствий бокового удара или опрокидывания важны размеры между средними стойками кузова, представленные на рис. 11.16 и рис. 11.17, которые одинаковы для кузовов «седан» и «универсал». Данные размеры позволяют оценить изменение геометрии салона. Проем заднего стекла контролируется замером диагоналей, показанных на рис. 11.18 и 11.19. Размеры багажного отсека и проема крышки багажника для кузова «седан» приведены на рис. 11.20 и 11.21, а для пятой двери кузова «универсал» на рис. 11.22 и 11.23. Размеры лонжеронной части задка кузова, приведенные на рис. 11.24, одинаковы для «седанов» и «универсалов». Относительные размеры установки передних и задних лонжеронов для кузовов «седан» и «универсал» одинаковы и представлены на рис. 11.25. Общий контрольный размер днища для кузовов «седан» и «универсал» одинаков и измеряется между крайним отверстием передней поперечины и концом заднего лонжерона, как показано на рис. 11.26.

2.1 Назначение и устройство кузова автомобиля ВАЗ-2115. Техническое обслуживание и ремонт кузова автомобиля ВАЗ-2115
