Нет искры с катушки зажигания


Ситуация, когда машина не хочет заводиться, хотя и достаточно распространенная, но, все же, очень неприятная. Особенно, если учитывать тот факт, что случается она всегда именно в то время, когда мы куда-то спешим. Причин того, что мотор не хочет работать, достаточно много, но самая распространенная из них связана с тем, что нет искры с катушки зажигания.

Почему катушка не дает искру

Среди причин того, что транспортное средство не желает заводиться, можно выделить:

  • горючее не поступает к карбюратору;
  • нет искры с катушки;
  • к катушке не доходит сигнал тока;
  • поломался распределитель зажигания;
  • между электродами свечи зажигания отсутствует искра;
  • ток не поступает к тамблеру.

Кроме того, иногда случается так, что функционирование силового агрегата блокируется стартером. Но, прежде всего, следует осмотреть обмотку электромотора. Возможно, там есть обрывы. Если же нет, то, преимущественно, стартер будет исправным. В этом случае следует осмотреть катушку.

Как понять, что нет искры с катушки зажигания

Прежде всего, необходимо понимать, что собой представляет данный узел вообще. Фактически, это устройство предназначено для того, чтобы преобразовывать ток из низкого в высокое напряжение. Без нормальной работы системы, функционирование транспортного средства невозможно вообще. Понять, что с подобным элементом есть некоторые проблемы, можно по таким характерным симптомам:

  • снизилась мощность работы силового агрегата;
  • есть определенные проблемы с запуском мотора;
  • увеличился расход горючего;
  • наблюдаются перебои в работе транспортного средства на холостом ходу.

Как проверить искру на катушке зажигания

Когда вы поняли, что проблема кроется именно в катушке, следует осуществить ее ремонт. Но не стоит сразу же бежать в сервисный центр, если нет искры от катушки зажигания. Ведь за такие услуги придется немало заплатить.

Для начала необходимо провести визуальный осмотр элемента. Различные деформации, механические повреждения, сильные загрязнения и пятна могут привести к тому, что на катушку зажигания не поступает ток. Грязь необходимо стереть при помощи сухой тряпки. Обратить внимание нужно и на проводку.

Важно, чтобы на ней не было влаги и обрывов.

Затем следует немножко пошевелить высоковольтной проводкой. Если после этого все равно не идет искра с катушки зажигания, то тут необходимо заняться более тщательной диагностикой.

Нет искры в ВАЗ 2110 инжектор 8 клапанов: разбираем проблему пошагово

Очень часто автовладельцы обнаруживают, что нет искры в ВАЗ 2110 инжектор 8 клапанов. В большинстве случаев причину сбоя им приходится искать самостоятельно. Конечно, можно обратиться в этой целью в ближайшую мастерскую, но кто захочет тратить лишние деньги за диагностику.

Особенно, если автомобиль дороже жизни, и автолюбитель не хочет его доверять в чужие руки. Весомым аргументом в пользу самостоятельного вмешательства является то, что конструкция ВАЗовских двигателей не такая уж и сложная, и тот, кто копался хоть раз в карбюраторе отечественных автомобилей, не должен испугаться инжектора. Нет искры в ВАЗ 2110 инжектор 8 клапанов – и это вас сильно беспокоит.

Для того, чтобы выяснить причину, нужно поэтапно исследовать несколько важных узлов. Хотя человек, который же не первый раз сталкивается с неисправностями инжектора, без труда определит причину. Для этого ему понадобятся лампа-контроллер, мультиметр и разрядник. Шаг первый Наиболее распространённым признаком заболевания инжектора является следующий: стартер функционирует в обычном режиме, но силовая установка не хочет запускаться.

Причина этого, скорее всего – неисправность топливного насоса, что обычно сопровождается характерным дребезжанием. Также нужно проверить предохранители. На старых ВАЗовских моделях их устанавливали под бардачком. В современных автомобилях производители располагают предохранители на панели, возле пассажира. Нужно открутить болты крепления, снять крышку, проверить элементы и, в случае необходимости, провести их замену. Если предохранители ни при чём, то нужно проверить реле – как главное, так и топливное. Слышен щелчок, а контакт чувствуется пальцем – значит с ним всё в порядке. После того, как вы убедились в работоспособности топливного агрегата, нужно проверить с помощью манометра, осталось ли в нём горючее.

В случае, если прибор отсутствует, можно просто нажать на золотник, который поможет определить примерный уровень. Если двигатель вашего автомобиля работает, но давление насоса на нуле, то скорее всего забились бензиновые пути и фильтры. В большинстве случаев причиной этого становится некачественное горючее. Рекомендуем: Почему троит двигатель на холостых оборотах? Возможные причины и план действий

Шаг второй Логично предположить, что если искра отсутствует, то причину нужно искать в свечах зажигания, особенно, если к топливному насосу нет претензий. Чтобы качественно их проверить, в наличии необходимо иметь разрядник. Итак, если удалось обнаружить, что ток одновременно поступает на 2 свечи, это значит, что имеет место пробой на массу.

Если контакт отсутствует сразу у нескольких проводков, то причина может крыться в поломке контроллера или модуля зажигания. Причиной может быть также разрыв провода высокой напруги. Чтобы это проверить, нужно измерить сопротивление. В нормальном состоянии его показатель не должен превышать планку в 200 кОм. Также, нужно обратить внимание на сопротивление отдельных проводов, которое должно не сильно отличаться.

Чтобы подтвердить или опровергнуть неисправность модуля и зажигательной катушки, нужно сразу же проверить коды ошибок на бортовом компьютере. Если уровень комплектации вашего автомобиля не позволяет это сделать, то лучше сразу же заменить подозрительные элементы новыми. Скорее всего, причиной отсутствия искры является поломка контроллера или разрыв проводов, которыми он подключается к катушке.

Если вы заметили, что искры нет ни на одной из катушек, то их все нужно немедленно заменить. А сели нет еще и разряда, то нужно срочно определить есть ли питание. Стоит помнить, что если в систему входит модуль, то нужно также убедиться на месте ли минус. Шаг третий К этому моменту мы уже успели выяснить, что насос функционирует нормально, давление в нём присутствует, свечи продуцируют искры, но силовая установка всё равно отказывается запускаться.

Скорее всего, причина кроется в нарушении технологии установки задаточного диска. Обнаружить его можно на шкиве коленвала. Главной особенностью диска является то, что на нём отсутствует два зубца и это не просто так – данная пустота является интервалом работы датчиков. И если он нарушен, то силовой агрегат запускаться не будет. Тем более, если оборвалась резинка демпфера, и разбилось место установки шпонки. Если даже после всех вышеописанных мероприятий, не удалось выяснить, почему нет искры ВАЗ 2110 инжектор 8 клапанов, то, скорее всего, причина поломки кроется в самой силовой установке.

Поэтому нужно сразу же приступить к проверке поршней и цилиндров, а затем осмотреть газораспределительную систему. Больше ничего предпринимать не нужно и лучше обратиться за помощью к специалистам. И вообще, если вы не уверенны в своей компетентности, лучше сразу же загнать машину на сервисный центр и не усложнять себе жизнь. Пропажа искры на 16-клапанном ВАЗ-2112 может быть следствием выхода из строя сразу нескольких узлов автомобиля или каждого по отдельности. Но, если указанные в статье операции не помогли, то стоит обращаться к специалистам на автосервисе, которые точно выявят причину и устранят её.

Проверяем свечи зажигания и катушку

Далее необходимо оценить адекватность функционирования свечей. Прежде всего, снимает 2 высоковольтных провода с распределителя. После кладем проводку так, чтобы она находилась в 7 миллиметрах от мотора. Запускаем стартер. Если вы увидите искру голубого цвета, то система работает исправно. Если же оттенок будет отличаться, или же искра отсутствует вообще, необходимо заняться ремонтом системы.

Также будет интересно: Вышел со строя модуль зажигания на Opel Astra, что выбрать ремонт или замену?

Затем, в ситуации, когда у вас пропала искра с катушки зажигания, необходимо оценить работоспособность и самой катушки. Алгоритм тут ничем не отличается от проверки свечей. Берем провод, что идет от катушки, после чего подносим его к мотору. Если при запуске движка не будет искрить, то элемент неисправен.

Но на этом все работы не заканчиваются. Теперь следует взять омметр. Так можно будет обнаружить разрыв цепи. Если все нормально, то, проверяя первичную обмотку, мы увидим 3 Ома, а вторичную – 7000 Ом. Если полученные нами показатели будут ниже нормативных значений, следует приобрести новую катушку.

Если нету искры с катушки зажигания, стоит очень внимательно проверить всю проводку и контакты. Осмотрите изоляцию проводки, есть возможность того, что найдется определенный дефект. Прежде всего, необходимо распутать проводку, а также правильно ее разложить. Затем берем амперметр. Чтобы проверить с его помощью систему, следует соединить проводку трамблера, после чего включить зажигание.

Важно, чтобы полученный показатель тока не превышал допустимую для вашего транспортного средства норму.

Если же ток больше, чем нужно, это свидетельствует об обрыве, возникшем в случае короткого замыкания. Как правило, подобная неполадка возникает в том случае, если зажигание включено при выключенном моторе, что приводит к разрыву высоковольтных проводов.

Основные причины отсутствия искры

Общий вид двигателя 10-12 серии 16 клапанов

Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:

  • Выход из строя топливного насоса.
  • Свечи зажигания.
  • Катушка зажигания.
  • Высоковольтные провода и их расположение.
  • Газораспределительный механизм.

Все причины найдены и стоит перейти к процессу устранения данной неисправности.

Даёшь искру? Устранение проблем!

Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.

Топливный насос

Топливный насос производства Bosch

Зажигание далеко не первая причина пропадания зажигания на автомобиле. Прежде, чем лезть в электрическую часть автомобиля стоит покопаться, так сказать, в механике. Включаем зажигание и слушаем, заработал ли бензиновый насос. Если он молчит, то необходимо проверить поступает ли бензин в цилиндры.

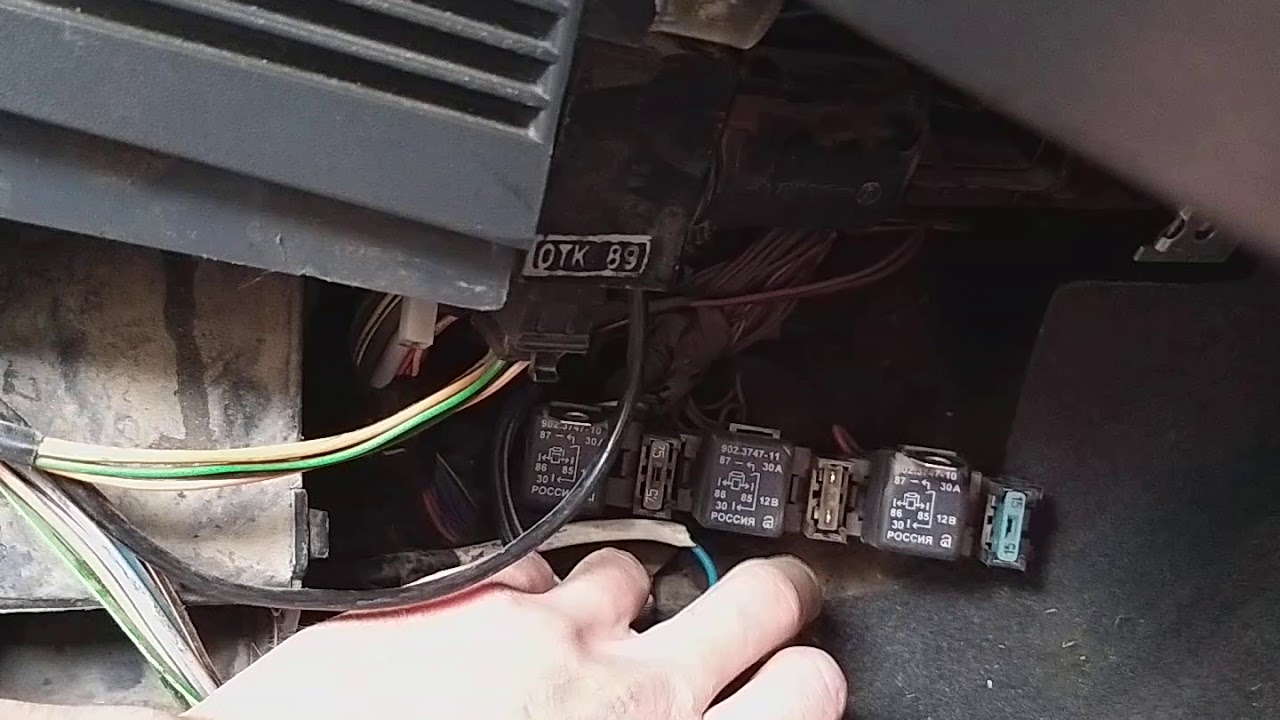

Начать процедуру диагностики стоит с того, чтобы проверить предохранители на исправность. Конечно, можно просмотреть только тот, который отвечает за топливный насос (в этом случае при включении зажигания насос не будет качать), но рекомендуется диагностировать все на целостность. Если хоть один вышел из строя, то его необходимо заменить.

Предохранители расположены слева от рулевого колеса под переключателем режима света

Рекомендуем: Неисправности ВАЗ 2114 и ВАЗ 2115: коды ошибок

Если предыдущая процедура не помогла, то обращаемся непосредственно к самому насосу. Для диагностики придется вынуть весь модуль, который находится под задним диваном и разобрать его.

Непосредственно насос проверяется легко – замыкаются контакты через тестер. Если показания отсутствуют, то деталь «умерла» и требует замены. Если насос – «живой», то необходимо почистить контактную группу и проверить проводку на наличие обрывов.

Свечи зажигания

Расположение свечей зажигания на двигателе

Свеча становится вторым рубежом, который может стать причиной того, что пропала искра. Выкручиваем элементы и проводим визуальную диагностику. Если снаружи всё чисто и красиво, то необходимо замерить сопротивление и проверить зазор. Конечно, можно проверить работоспособность свечи на специальном свечном стенде, но не у всех он есть в гараже. Поэтому, делаем все по старинке.

Подключаем свечу к высоковольтному проводу, который подключается в 1 цилиндр, а наружной стороной к кузову, чтобы получить массу, и даем контакт зажигания.

При выполнении данной операции, стоит быть предельно осторожным, поскольку напряжение, которое попадает в искру, может быть смертельным. Таким образом, проверяем все свечи на наличие искры.

Альтернативный способ проверки свечей зажигания

Проверка свечи зажигания при помощи пьезо-элемента с обычной зажигалки

Катушка зажигания

Ремонтированная катушка зажигания

Проверку катушки зажигания можно провести при помощи мультиметра. Если она неисправна, то рекомендуется ее заменить, но находятся смельчаки, которые проводят ремонт этому узлу. Конечно, не все всегда идет гладко и зачастую все заканчивается одним – установкой новой.

Высоковольтные провода

Проверка высоковольтного провода при помощи мультиметра

Пробой или выход провода из строя сразу станет известен, поскольку автомобиль начнет троить. Но, если ВВ-провода расположены неправильно в цилиндрах, то придется разместить их согласно схеме подключения. Проблема пропавшей искры должна исчезнуть.

Газораспределительный механизм

Схема газораспределительного механизма 16-клапанного двигателя

Газораспределительный механизм

Последним местом, где необходимо искать пропавшую искру становится ГРМ. Сбитые фазы газораспределения могут послужить проблемой. Это могло случиться вследствие неверной установке задаточного диска. Он находится на шкиве коленчатого вала и служит синхронизатором отсчета для датчика. При правильном её расположении, когда 1 цилиндр находится в ВТМ, то датчик размещен между 19 и 20 зубом. Устранить причину можно выставив верно диск по меткам.

Нет искры ВАЗ 2109 инжектор

Что же делать, если не заводится автомобиль? С этим вопросом сталкивался практически каждый автомобилист. На самом деле все очень просто. Следует проверить воздух, искру и топливо. Если вы уже знаете причину проблемы, а именно, нет искры на инжекторе ВАЗ 2109, то читайте эту статью.

Итак, на ВАЗ 2109 установлена бесконтактная система зажигания.

Такая система имеет в своем составе:

Датчик холла, коммутатор, распределитель зажигания и катушку.

Теперь проводим тестирование. Сначала нужно проверить искру на свечах. Делать это можно специальным разрядником, а можно снять со свечи наконечник провода и просто держать его на расстоянии 5-7 мм от «массы». Если искры нет, то проверяем точно таким же образом искру с катушки. Допустим, искры по-прежнему нет.

Мысли таковые: коммутатор, датчик холла или масса с питанием на коммутаторе.

Не нужно сильно гадать – нужно воспользоваться следующими приборами

Первый прибор – А3-1 – аварийное зажигание

. Использовать его можно в дождь или при езде по лужам (чтобы прогреть или подсушить свечи) для проверки электронного коммутатора или при выходе из строя датчика холла. Иными словами, аварийное зажигание – это заменитель датчика холла, но с ограничением скорости до 90 км/ч.

Второй прибор – МД-1 – мгновенная диагностика. Используется для проверки на работоспособность датчика холла, катушки зажигания и замка зажигания.
Для начала лучше воспользуйтесь МД-1. Подключаем его вместо коммутатора и включаем зажигание, но сам автомобиль не заводим!

  • если горит светодиод «П» — замок зажигания и реле зажигания работоспособно
  • горит светодиод «К» — исправна катушка зажигания
  • включаем стартер: если мигает светодиод «Д», значит, датчик холла исправен

Если бы он не мигал, то пришлось бы воспользоваться прибором АЗ-1 и подключить его вместо датчика холла – это проверило бы проводку и саму исправность датчика.

Почему на ваз 2110 нет искры


Неисправности ВАЗ-2110: нет искры. Инжектор 8 клапанов: возможные причины появления проблемы

Все возможные поломки автомобилей ВАЗ-2110 условно делятся на три вида. Это проблемы в системе подачи топлива, различные сбои в электронике и электрике, а также более глобальные неприятности (ДВС, коробка). Если в машине есть проблемы в системе зажигания, то сразу ставят диагноз – пропала искра. Давайте рассмотрим, почему на ВАЗ-2110 нет искры (инжектор, 8 клапанов). Итак, какие бывают причины такой неисправности?

Возможные причины отсутствия

Большинство современных автомобилей оснащено множеством датчиков. Они облегчают жизнь автовладельца и усложняют ремонт. В электронике, отвечающей за работу инжекторного двигателя, есть несколько датчиков, ответственных за процесс искрообразования. Но причины того, что нет искры (ВАЗ-2110, инжектор, 8 клапанов), могут быть и в других узлах. Существуют несколько видов возможных поломок. К первому можно отнести различные неполадки в топливной системе автомобиля. Сюда входят неисправности, при которых горючее не может попадать в цилиндры или же подача осуществляется со сбоями.

Если нет искры (ВАЗ-2110, инжектор, 8 клапанов), то это может быть связано с топливной системой. Часто выходит из строя реле насоса или сам погружной элемент. Проверка выполняется «на слух».

Дальше идут проблемы, связанные с электрической частью. Это одни из самых распространенных неисправностей. При таких поломках к свече не приходит электрический разряд. Естественно, смесь не будет поджигаться. Среди глобальных проблем – полный выход двигателя из строя, обрыв ремня ГРМ. На этих неисправностях подробно останавливаться не стоит.

Способы диагностики

Почему пропала искра (ВАЗ-2110, инжектор, 8 клапанов)? Проблему следует выяснять максимально вдумчиво и в несколько этапов. И чтобы поиск причины был успешным, понадобится мультиметр, а также разрядник.

Этап первый

Обычно симптомы проблемы следующие: стартер исправно крутится в своем стандартном режиме, а двигатель никак не хочет заводиться. Одна из самых вероятных причин – бензонасос, который не запускается. Кстати, на инжекторных «десятках» он погружной и размещается прямо в баке.

Проверить элемент можно по наличию звука работы. Включаете зажигание – должен быть гул в районе задних сидений. Иногда он отсутствует. В данном случае следует проверить предохранители. ВАЗ-2110 – это инжекторное авто, и блок с предохранителями здесь расположен на боковой стороне центральной консоли со стороны переднего пассажира. Необходимо открутить крепеж, затем снять крышку, проверить предохранители на работоспособность и при необходимости их заменить. Если же элементы полностью исправны, то нужно проверить, будет ли включаться реле, причем как основное, так и топливного насоса. Момент включения можно почувствовать пальцем. Также будет слышен характерный щелчок.

Если бензонасос работоспособен, при помощи манометра проверяют наличие в нем топлива. Если манометр отсутствует, тогда нажимают на золотник в конце топливной рампы. Этот элемент может находиться в защитном колпачке. Давление будет вполне ощутимо, хотя мощность его определить не получится. Работающей насос и отсутствующее давление может говорить о непроходимости топливной магистрали. Это может быть спровоцировано забитым топливным фильтром.

Этап второй

Если на ВАЗ-2110 нет искры (инжектор, 8 клапанов), то часто причиной являются свечи зажигания. Естественно, их проверяют, если работает бензонасос. Лучше всего для тестирования использовать разрядник. Если ток будет распределяться на две свечи, то обязательно присутствует пробой «на массу».

Возможен вариант, когда произошел обрыв провода на катушку зажигания, или появились разрывы на ее обмотке. Если у автомобиля ВАЗ-2110 нет искры (инжектор, 8 клапанов) на двух проводах, то причины могут быть в неработающей катушке зажигания или контроллере. В двух случаях есть вероятность разрыва высоковольтных проводов. Этот вариант стоит проверить в первую очередь. Смотрят на уровень сопротивления. Нормальные показатели составляют до 200 кОм.

Модуль и катушка зажигания

Здесь можно проверить коды ошибок, которые находятся в памяти автомобиля. Если же в ЭБУ нет функции диагностики, следует установить заведомо исправный модуль.

Узнать, почему нет искры на ВАЗ-2110 (инжектор, 8 клапанов), можно по неисправному контроллеру. Также возможен разрыв проводов от контроллера на катушку зажигания. Если искра отсутствует на каждой из катушек, стоит удостовериться в наличии питания. Если электрического разряда нет по какой-то причине, тогда элемент подлежит замене. В системе работает модуль зажигания. Поэтому нелишней операцией будет проверка «минуса».

Возможные ошибки инжекторов ВАЗ

Коды могут сигнализировать о неисправностях любых деталей и узлов в автомобиле. Чаще всего это связано с датчиками. Особенно страдают датчики температуры – они перегреваются. Также автолюбители жалуются на форсунки. Проблемы появляются из-за обрывов в цепи. В результате они не могут вовремя срабатывать. Сюда же можно отнести популярную поломку на ВАЗ-2110 – нет искры. Инжектор 8 клапанов не может нормально завестись из-за этого.

Теперь об ошибках, связанных с двигателем. Самая частая из них – перегрев. Также перегреваются и свечи, поэтому пропадает искра. В результате мотор не подает никаких признаков жизни. Далее стоит рассмотреть клапаны. Эти детали могут быть слишком загрязнены, что в результате приведет к их полному закрытию. Они не пропускают необходимую смесь воздуха и топлива. И наконец, вентиляторы – если они не работают, тогда силовой агрегат будет постоянно перегреваться.

Другие неисправности

Если стартер не вращается, то искра исчезает между замком зажигания и данным элементом. Часто это бывает при разряженном или неисправном аккумуляторе. Нормальная АКБ при проверке показывает не меньше 11,8 В. Неисправная личинка зажигания проявится сразу в момент, когда водитель вставляет и проворачивает ключ. Если поворот ключа слишком легкий или же тяжелый, необходимо заменить замок. Реле стартера или системы зажигания тоже является одной из возможных причин отсутствия искры. Но проверить эти узлы самостоятельно не получится. В стартере может заклинивать «втягивающее» устройство. В этом случае искра пропадает по пути. Автолюбители с опытом ударяют по стартеру ключом или молотком, чтобы возвратить искру.

Но это актуально только в полевых условиях.

Что делать, если пропала искра в автомобиле ВАЗ-2110? Проверить стартер в гараже с помощью аккумулятора. Если прижать корпус устройства к «минусу» аккумулятора, а провод «плюса» протянуть к «втягивающему», тогда прибор оживает. Часто искра может пропадать там, где к стартеру подается питание. Эту цепь лучше всего проверять мультиметром. Одному здесь не справиться – помощник будет работать ключом в момент выполнения замеров.

Заключение

Когда на ВАЗ-2110 (инжектор) пропала искра, в чем причина, сразу сложно определить. Возможно, проблема кроется в банально окисленных контактах. В некоторых случаях ситуацию можно исправить чисткой клемм от окислов. Особенно стоит обратить внимание на провод от массы, что идет к аккумулятору. В 80 процентах случаев проблема с трудным запуском решается именно таким образом.

Ваз 2110 нет искры — причины и способы решения этой проблемы

Возможные поломки в машине делятся на 3 главных вида:

  1. Неисправность в топливной системе.
  2. В электрике.
  3. Глобальные поломки.

Начинающие автовладельцы при неисправностях, связанных с зажиганием, часто говорят, что пропала искра.

Возможные причины почему нет зарядки в инжекторе ВАЗ 2110

Во многих таких авто стоят различные датчики и узлы. Из-за этих дополнительных устройств ремонт становится гораздо затратным. Электронный инжектор оборудован несколькими датчиками, неисправности в которых приводят к тому, что искра пропадает.

Кроме этого, возможно присутствие таких типов поломок:

  1. Сбои в системе подачи горючего.
  2. Неисправности в электронике. Довольно распространенный тип поломок, при которых в ВАЗ-2110 нет искры. К свечам не поступает электрический импульс и топливная смесь не зажигается.
  3. Глобальные повреждения, связанные с поломкой двигателя, загибанием клапанов, обрывом ремня ГРМ. При подобных поломках необходим сложный ремонт.

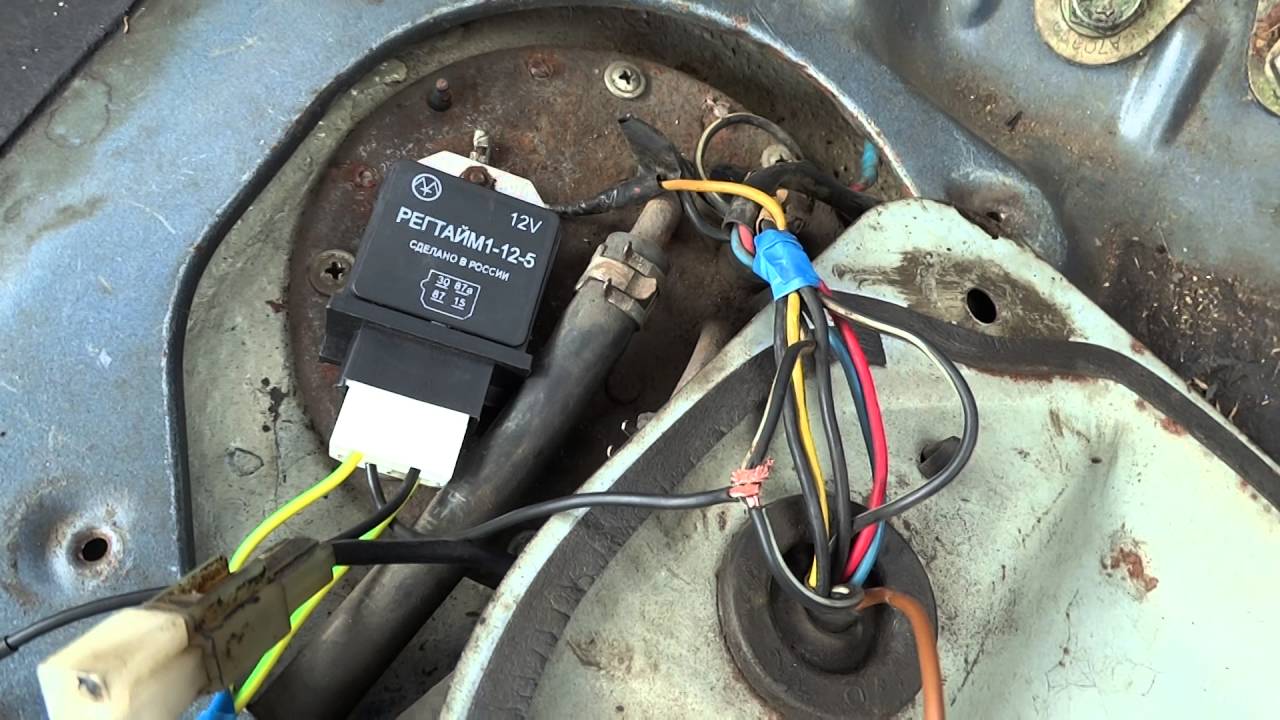

Отсутствие искры может быть также связано с поломкой реле бензонасоса или этой детали в целом. Если в замок зажигания вставить ключ, повернуть и не появится звук, характерный для работы насоса, то возможны такие варианты: не функционирует реле, оборвалась проводка, сломался бензонасос.

Проверить насос можно также и другим способом. Для этого потребуется манометр. Его подключают к системе подачи топлива и замеряют показатели. Если цифра равна 2,5 атмосферам, то нет достаточного давления.

Отсутствует искра, но стартер крутит

В ВАЗ 2110 модуль зажигания считается проблемной зоной. Проверить его можно, если найти у знакомых рабочее устройство и поставить его на свой автомобиль.

Если проблема связана с модулем, то после описанных ранее действий двигатель должен запуститься без проблем. Электропитание может не поступать в фишку, подсоединенную к модулю. Если это присутствует, стоит проверить всю систему электропитания.

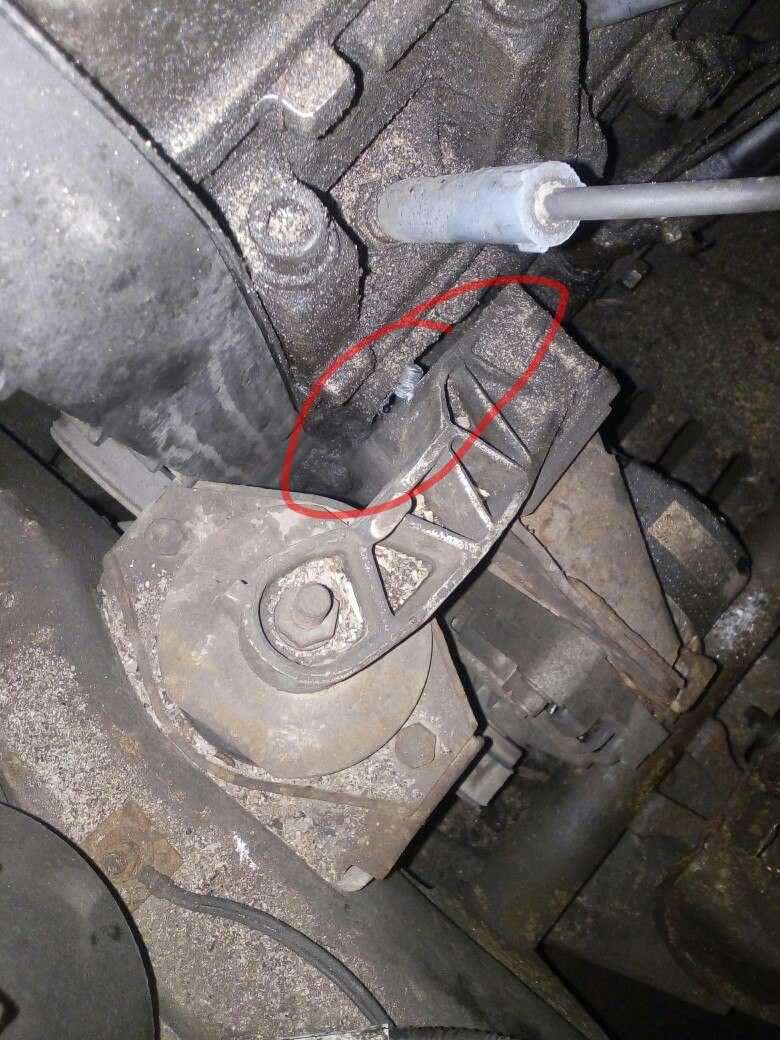

ДПКВ может быть причиной пропадания искры. Этот датчик считается главным во всей системе зажигания и помогает вести контроль за работой цилиндров. Проконтролировать рабочее состояние этого узла можно осцилографом. Самостоятельно определить находится ли этот модуль в рабочем состоянии невозможно. Возможно наилучшее решение — замена датчика.

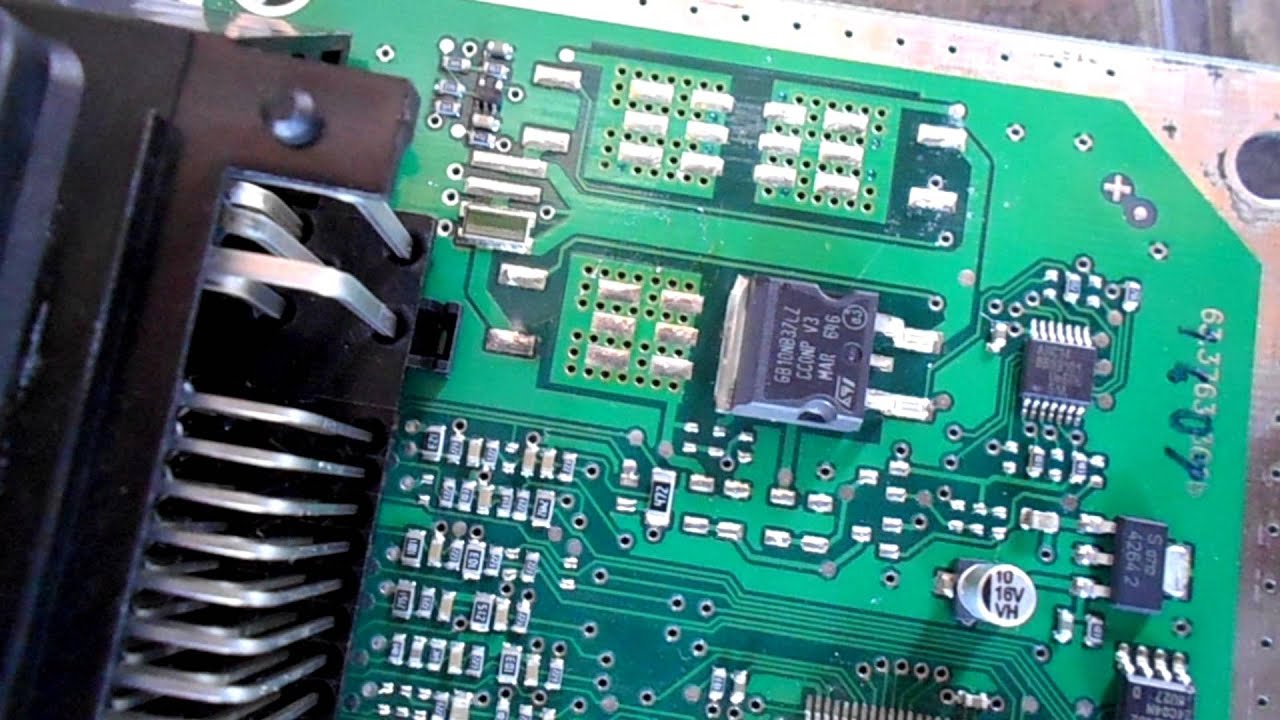

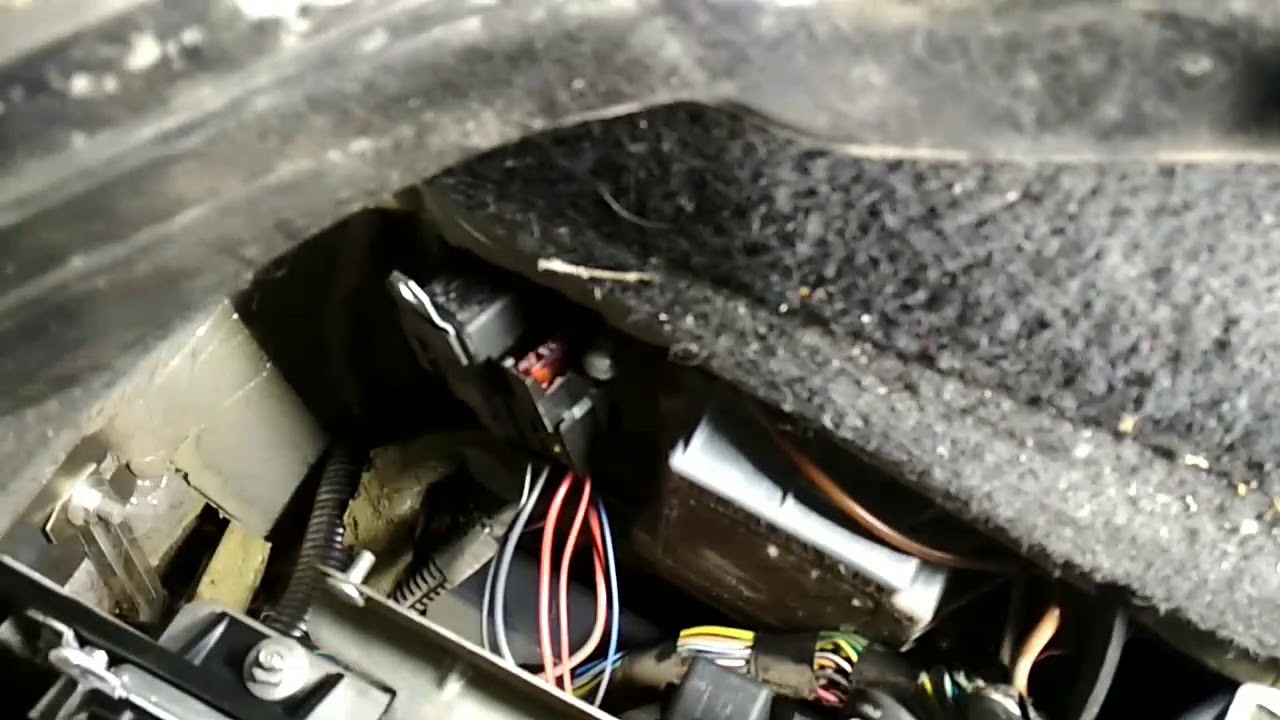

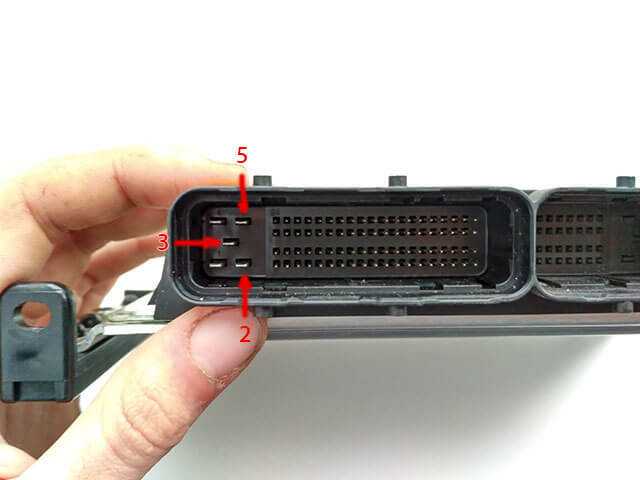

ЭБУ также может быть виновно в сбоях, что приводит к тому, что в инжекторе 8 клапанов ВАЗ-2110 нет искры. Если этот модуль работает неправильно, то искра может поступать не ко всем цилиндрам. Ремонт этого устройства прост. Искра может отсутствовать из-за окиси на контактах. Ее следует удалить.

Ключ в замке проворачивается, но ничего не работает

Если не работает сам стартер, то искра будет отсутствовать между ним и замком зажигания. Причиной этого может быть разряженный или неисправный аккумулятор.

Если проверить запчасть вольтметром, то нормальные показатели должны быть 101,8 В. Если воспользоваться ареометром, то в каждой банке показатель не должен быть менее 1,22.

Список других возможных причин того, почему в инжекторе ВАЗ-2110 клапанов пропала искра:

  1. Проблема в замке зажигания, если ключ можно легко вставить, провернуть, или, наоборот, эти действия затруднительны, но дает о себе знать личинка замка зажигания. Рекомендуется замена замка.
  2. У стартера заклинило «втягивающее». В такой ситуации искра может исчезнуть в пути. Профессионалы советуют взять что-либо тяжелое, например, ключ и ударить им по стартеру. Главное не переусердствовать. В гараже можно легко проверить как работает стартер. Для этого понадобиться аккумулятор. Идеальная ситуация: корпус стартера прижимается на нулевой фазе, а провод с зажимом от плюса протягивается к «втягивающему». После манипуляций устройство работает. Если нужная реакция отсутствует, то проблема наверняка во «втягивающей» части.
  3. Если реле рабочее, то проблема может быть связана с щетками. При этом будет громкий треск, а стартер не будет крутиться, если бендикс неисправен.
  4. В месте подачи питания к стартеру может отсутствовать искра. Для проверки исправности цепи пользуются мультиметром. Кроме того, такую проверку лучше проводить с чьей-либо помощью.

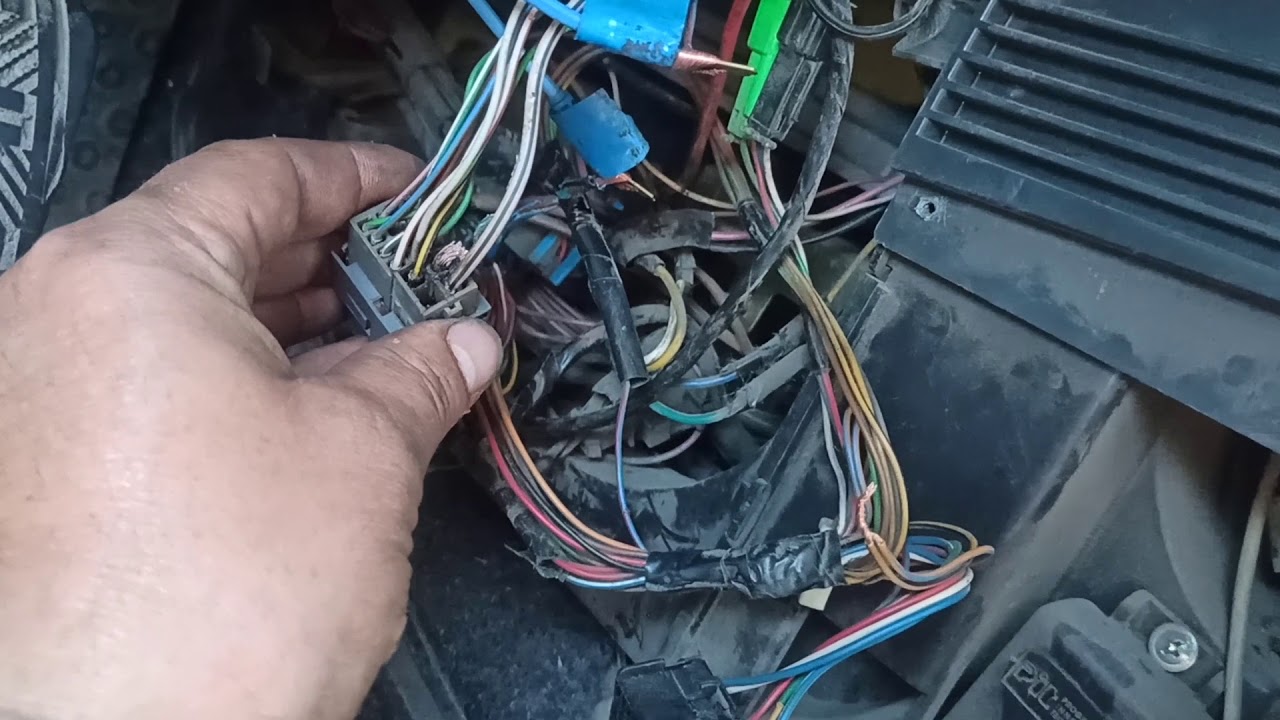

Часто в ВАЗ 2110 пропадает искра по причине того, что окислились контакты.

Если после обслуживания ЭБУ искра по-прежнему отсутствует, то можно проверить другие провода, например, проследить по ходу проводника массы. Самые проблемные места там, где он подходит к клемме АКБ и контактирует с кузовом. Если причина неисправности клемма, то следует заменить провод. В месте, где происходит контакт с кузовом, провод можно зачистить щеткой для металла.

Отсутствует искра у 16-клапанного ВАЗ-2110

Причины того, почему в инжекторе 16 клапанов ВАЗ 2110 нет искры могут быть связаны с катушкой зажигания, свечами, топливным насосом, высоковольтными проводами и газораспределительными механизмами.

Причины устраняются точно так же, как и в 8-ми клапанном автомобиле.

Проблема со свечами весьма распространена. Их следует выкрутить и провести визуальный осмотр. Если ничего не обнаружено, то нужно проверить зазор, и замерить сопротивление.

Легкий метод: на выкрученную свечу надеть высоковольтный провод, основание свечи установить на двигатель или кузов. Прокрутить стартер и отследить наличие искры. Этот способ требует соблюдения осторожности. Можно попросить у кого-либо работающий комплект нужного размера.

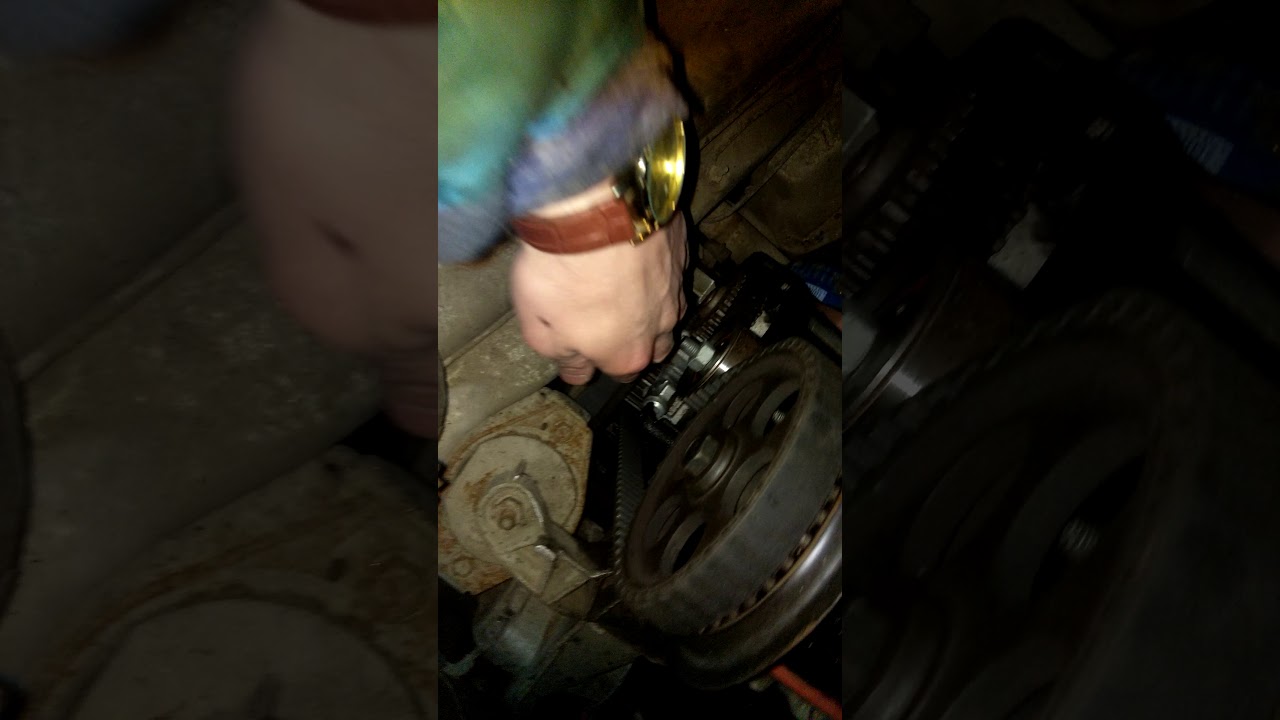

Неисправность может быть связана и с ГРМ: при неправильном монтаже задаточного диска сбились фазы газораспределения. Расположен он на шкиве коленвала, выполняет роль синхронизатора.

Для устранения проблемы нужно првильно установить диск в соответствии с нанесенными метками.

Легко найти проблему, связанную с высоковольтными проводами. Двигатель будет троить и при работе силового агрегата проявится заметная вибрация.

Возможны варианты:

  1. Провод вышел из строя. Рекомендуется полностью сменить комплект.
  2. Они неправильно подключены. Их нужно переставить в верной последовательности.

Причины того, что нет искры в инжекторе ВАЗ 2110 могут быть и другими. Если не выходит самостоятельно найти причину, лучше обратиться к специалистам, которые не только найдут неисправность, но и устранят ее.

Причины отсутствия искры на восьмиклапанном инжекторном ВАЗ-2110

Все вероятные неисправности можно разделить на три большие группы: поломки топливной системы, сбои в работе электрике и глобальные неисправности. Неопытный автолюбитель при любой проблеме с зажиганием выносит вердикт: «Нет искры». На автомобиле ВАЗ-2110 устанавливают разные двигатели, например, инжектор 8 клапанов. Расскажем о проблемах, которые свойственны такой системе.

Возможные поломки по группам

В современных автомобилях установлено большое количество вспомогательных узлов и датчиков, которые облегчают жизнь водителя и в то же время делают ремонтные работы более сложными. В электронном инжекторе используется сразу несколько датчиков, которые могут стать причиной отсутствия искры в зажигании. Но дело не ограничивается только ими, существует несколько групп поломок:

  1. Проблемы с топливной системой. В эту группу входят неисправности, при которых топливо не попадает в двигатель, подача его происходит со сбоями или возникают иные ошибки.
  2. Неисправности в электрической части являются одними из самых распространенных на инжекторе ВАЗ-2110. При таких поломках на свечи не подается электрический сигнал, соответственно, зажигания топливной смеси не происходит.
  3. К глобальным поломкам относится выход из строя двигателя, загибание клапанов, обрыв ремня ГРМ. На таких случаях мы не будем останавливаться подробно, так как они требуют более сложного ремонта.

Читайте также: Что делать, если приборная панель ВАЗ-2110 не работает

Отсутствие искры при зажигании со стороны топливной системы может быть вызвано выходом из строя реле бензонасоса или самого этого агрегата. Проверить этот узел можно на слух. После поворота ключа в замке зажигания вы должны услышать характерный звук работы бензонасоса. Если вы не слышите этот звук, значит, произошел выход из строя реле, обрыв проводки или поломка самого агрегата.

В инструкции к ВАЗ-2110 можно найти еще один способ проверки насоса: к системе подачи топлива нужно подключить манометр и сделать замер.

Если прибор показал около 2,5 атм., значит двигатель не схватывает из-за недостаточного давления.

Стартер крутит, но нет искры

На «десятке» одним из проблемных узлов является модуль зажигания. Лучше всего поищите у знакомых, рабочий модуль и проверьте его на своем авто. Это самый простой и быстрый способ проверки. Если после смены модуля двигатель запустился без проблем, то причина скрывалась именно в нем. Обратите внимание на фишку, которая подключается к этому модулю, питание может отсутствовать в ней. Если это действительно так, то проверьте всю систему подачи электропитания.

Часто искра пропадает по вине ДПКВ. Благодаря этому датчику, отслеживается работа цилиндров. Он является одним из самых важных элементов системы зажигания. Однако существует одна сложность: проверить работу этого узла можно только при помощи осциллографа. Точно установить работоспособность этого модуля самостоятельно невозможно, поэтому многие автолюбители попросту меняют датчик на рабочий.

ЭБУ может также давать сбой, при которой нет искры для зажигания топлива. Например, при ошибочной работе этого модуля может выборочно подаваться искра: только на 2-й и 4-й цилиндр или, наоборот, на 1-й и 3-й. Отремонтировать ЭБУ просто – достаточно очистить ее контакты (фишку) от появившейся окиси. Именно этот «налет» может стать причиной сбоев в подаче искры.

При повороте ключа в замке ничего не происходит

Если стартер не крутит, то искра пропала между замком зажигания и стартером. Чаще всего это случается, когда аккумулятор разряжен или неисправен. При проверке вольтметром нормальный аккумулятор должен показывать не менее 11,8 В, а при диагностике ареометром в каждой банке при замерах данные – не ниже 1,22.

Читайте также: Как снять приборную панель на ВАЗ-2110

Другими причинами проблем с запуском двигателя могут быть поломки:

  1. Личинка замка зажигания дает о себе знать в момент, когда вы вставляете и поворачиваете ключ. Если это происходит слишком легко или, наоборот, вы чувствуете затруднения, то проблема именно в замке. Его нужно заменить на рабочий.

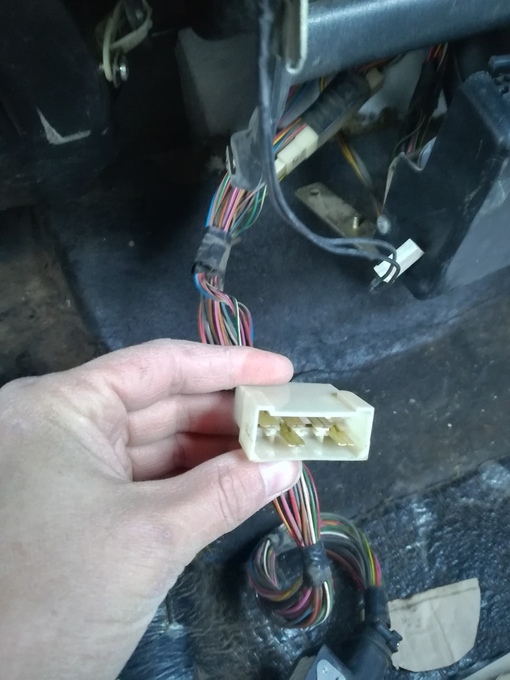

  2. Реле стартера или зажигания располагается под приборной панелью. Проверить работоспособность этих агрегатов может только квалифицированный автоэлектрик. Самостоятельно же вам удастся просто заменить реле на рабочее.
  3. У стартера часто заклинивает «втягивающее», в этом случае искра могла пропасть прямо в пути. Опытные автолюбители рекомендуют в полевых условиях ударить по стартеру ключом или чем-нибудь тяжелым, но только рассчитывайте силу. Если вы успели добраться до гаража, то можно проверить стартер при помощи аккумулятора. В идеале, когда вы прижмете корпус стартера на нулевой фазе, а провод с «крокодилом» от плюса протянете к «втягивающему», агрегат должен «ожить». Если ничего не произошло, то проблема во «втягивающей» части. При рабочем реле проблема может быть в щетках, громко трещит и не крутит стартер при неисправном бендиксе.
  4. Часто искра пропадает в месте подачи питания к стартеру. Цепь можно проверить при помощи мультиметра. В этом случае вам нужен помощник, который будет крутить ключ в тот момент, когда вы станете проводить замеры.

Читайте также: Как снять торпеду на ВАЗ-2110

Искра в ВАЗ-2110 часто пропадает еще по одной причине – банальное окисление контактов. Мы уже упоминали об очистке их от окисления, если обслуживание ЭБУ не помогло, то стоит посмотреть на другие провода. Например, проследите ход проводника массы. Наиболее уязвимые места на нем – там, где он контактирует с кузовом и подходит к клемме АКБ. Если неисправность обнаружилась у клеммы – замените провод. В месте контакта с кузовом его достаточно просто зачистить щеткой для металла.

Причины отсутствия искры у инжекторных 16-клапанных двигателей ВАЗ-2110

Автомобилистам зачастую приходится сталкиваться с теми или иными поломками у своего железного коня. Одной из достаточно часто встречающихся проблем является отсутствие искры. Сталкиваться с ней приходилось владельцам как отечественных автомобилей, так и иномарок. Давайте рассмотрим данную проблему более детально на примере одного из достаточно популярных российских авто.

«Нет искры у ВАЗ-210 с инжекторным двигателем на 16 клапанов» – это, выражаясь медицинским языком, диагноз. Соответственно, чтобы избавиться от «болезни», следует найти и устранить первопричину. Между тем как раз с этим-то у многих и возникает загвоздка. Причину, из-за которой пропала искра, могут установить далеко не все автолюбители. Еще более сложный момент – это устранение возникшей неисправности.

Впрочем, давайте обо всем по порядку. Искра может пропасть при проблемах с:

  • катушкой зажигания;
  • топливным насосом;
  • свечами;
  • газораспределительным механизмом;
  • высоковольтными проводами.

Как устранить неполадку

Итак, причина, по которой пропала искра, установлена. Теперь можно переходить и к устранению проблемы. Если все дело в катушке зажигания, то это покажет проверка с помощью мультиметра. Здесь следует отметить один момент. Если катушка зажигания неисправна, то лучше всего ее сразу заменить на новую. Некоторые решаются на самостоятельный ремонт данного узла, однако практика уже доказала – это не более чем временная мера. Итог все равно будет один – замена поврежденной катушки зажигания.

Однако иногда искры нет на всех катушках. В такой ситуации проблему следует поискать в проводке или контроллере.

Причиной может стать также и неисправность топливного насоса. Проверка здесь начинается с самого простого. Следует включить зажигание и прислушаться, началась ли закачка топлива. В случае если работа бензонасоса не слышна, нужно проверить, попадает ли топливо в цилиндры. Также осмотрите на предмет целостности предохранитель, отвечающий за топливный насос. Если он вышел из строя – замените его.

Причина может быть и непосредственно в самом топливном насосе. Для того чтобы ее найти, понадобится вынуть весь модуль и разобрать его. Работоспособность насоса проверить достаточно просто. Для этого нужно замкнуть контакты через тестер. При отсутствии каких-либо показателей можно констатировать «смерть пациента». Деталь в такой ситуации нужно заменить на новую. Если же «пациент жив», значит, следует проверить на наличие обрывов проводку и почистить контактную группу.

Еще одна достаточно распространенная причина – это свечи. Чтобы поставить более точный диагноз, выкручиваем их по одной и проводим визуальный осмотр. Если ничего такого не обнаружено, переходим к проверке зазора и замеру сопротивления. Проверить работоспособность свечей можно на специальном стенде, однако такой вряд ли стоит в гараже у большинства автомобилистов.

Поэтому придется применить старый, проверенный временем способ. На предварительно выкрученную свечу надеваем высоковольтный провод, а ее основание устанавливаем на массу – кузов авто или двигатель. Проверка на наличие искры осуществляется в момент прокручивания стартера. Следует отметить, что при данном способе проверки важно соблюдать особую осторожность. Лучше всего просто попросить у кого-то из соседей по гаражу заведомо работоспособный комплект подходящего размера – такой метод проверки будет более безопасным.

Читайте также: Что делать, если на инжекторе 8 клапанов ВАЗ-2110 отсутствует искра

Проблемы в работе газораспределительного механизма также могут быть причиной отсутствия искры. Впрочем, ГРМ – это последнее место, где следует искать источник неисправности. Тем не менее иногда проблема кроется в сбитых фазах газораспределения из-за неправильной установки задаточного диска. Расположен он на шкиве коленвала и играет роль синхронизатора для датчика. Для того чтобы устранить проблему, следует правильно установить диск в соответствии с нанесенными метками.

Достаточно просто обнаружить причину при проблемах с высоковольтными проводами. Двигатель в таком случае будет троить, и это проявится заметной вибрацией при работе силового агрегата. Вариантов здесь два – либо провод вышел из строя, либо они неправильно подключены. В первом случае лучше всего сменить сразу весь комплект, во втором – переставить их в правильной последовательности.

Отметим, что здесь приведены далеко не все причины, из-за которых способна пропасть искра на ВАЗ-2110. Проблема может возникнуть, например, с контроллером либо с обрывом проводки. Иногда она лежит на поверхности, а в некоторых случаях приходится изрядно потрудиться, чтобы обнаружить неисправность. Если вы не особо разбираетесь в устройстве авто – лучше всего сразу обратиться за помощью к специалисту. У данного варианта есть одно самое главное преимущество. Диагностика будет стоить не так уж и дорого, зато при этом вы сэкономите свое время, не тратя его на длительные поиски причин отсутствия искры.

Что делать, если пропала искра в автомобиле ВАЗ 2110?

В автомобиле Ваз 2110 ошибки инжектора появляются довольно часто. Увидеть их можно на бортовом компьютере, а вот для их расшифровки необходимы специальные таблицы. Ведь ЭБУ выдает ошибки в виде кодов, которые состоят из буквы P и четырех цифр. Прежде чем приступить к решению появившейся проблемы, следует узнать, что за неполадки есть в машине Ваз.

Ошибки инжектора ВАЗ

Ошибки могут относиться к любым деталям автомобиля:

  • Датчики. Чаще всего страдают температурные датчики, которые могут чересчур перегреться;
  • Форсунки. В основном проблемы наблюдаются из-за обрыва в цепи, в результате чего они не могут вовремя загораться. Отсюда появляется еще одна проблема – пропала искра, поэтому двигатель не заводится;
  • Двигатель. Самая частая ошибка – перегрев. Чаще всего из-за повышенной маслянистости свечи также перегреваются, поэтому искра не появляется. Как результат – двигатель не издает признаков жизни;
  • Клапаны. Они также могут быть чересчур грязными, что и приведет к их закрытию, поэтому они не будут пропускать топливно-воздушную смесь;
  • Вентиляторы. Если они работают неправильно, то машина перегревается.

Если пропала искра?

В случае если мотор не заводится, но при этом издаются звуки, говорящие о том, что насос для топлива работает, следует обратить внимание на работу зажигания. В первую очередь следует проверить, не пропала ли искра на проводах с высоким сопротивлением. Для этого необходимо обязательно использовать разрядник, а также Датчик Холла, который проверяет наличие магнитного поля.

Когда разрядник подключен к автомобилю Ваз, необходимо провернуть двигатель стартером. Как правило, во время выполнения этого процесса наблюдается появление искры. Если же ее нет, значит, наблюдается отсутствие пробоя на массу провода. Вполне возможно, что искра пропала и из-за обрыва какого-нибудь провода. Если искры нет одновременно на нескольких проводах, то, скорее всего, неисправен контроллер.

Датчик Холла

Не стоит и возможности обрыва проводов с высоким сопротивлением. Для этого можно использовать Датчик Холла, который помогает измерить силу тока в проводниках, а также их сопротивление. Чтобы проверить работу катушек зажигания, следует обратить внимание на то, нет ли кодов ошибок на контроллере. Если после замены катушки искры нет, то неисправен контроллер.

Тестирование наличия искры

Если катушка зажигания есть на каждом из цилиндров мотора, то тестирование наличия искры происходит несколько иначе. В этом случае также понадобится Датчик Холла. Если искры нет только на одной катушке, то ее следует заменить. Но если она не появляется на всех, то проблема намного сложнее. В таком случае проблема может наблюдаться из-за неисправности контроллера или обрыва проводки.

Чтобы легче протестировать наличие искрового разряда, целесообразно использовать Датчик Холла.

Его необходимо поднести к неисправной катушке и включить. Если стрелка начнет подниматься, значит, ток в проводах есть.

Распространенные ошибки во время диагностики

Большинство людей из-за незнания устройства машины Ваз 2110 инжектор совершают множество ошибок в процессе выявления неполадок.

Рассмотрим некоторые из них:

  1. Многие совершают распространенную ошибку: увидев, что нет искры, они хотят проверить ее на разрывы. С этой целью ими размещается провод вблизи от массы машины. Но при совершении подобных действий может сломаться модуль зажигания, поэтому делать этого ни в коем случае не стоит;
  2. Еще одна проблема – проверка искрового разряда. Если положить свечи на корпус двигателя, может появиться большой ток индукции. Это происходит даже из-за небольшого контакта свечи с массой, в результате чего также может быть поврежден контроллер. Поэтому и необходимо использовать разрядник, который не допустит распределение зажигания с одинаковой подачей высокого напряжения сразу на две свечи.

Датчик Холла для диагностики системы

Датчик Холла – это устройство, необходимое для измерения магнитного поля, силы тока, а также сопротивления в проводниках. В настоящее время различают два вида подобного устройства: аналоговые и цифровые. Вторые могут определить, где есть, а где нет магнитного поля. То есть, его можно использовать, если пропала искра в машине Ваз 2110 инжектор.

Аналоговый Датчик Холла преобразует индукцию поля в напряжение.

А величина, показанная им, полностью зависит от полярности поля, а также его силы.

Применение

Датчик Холла – составная часть многих современных приборов. Чаще всего, конечно же, он используется для измерения напряжения магнитного поля. Но его используют и во время диагностики системы зажигания автомобилей ваз и других. Главное достоинство заключается в том, что устройство оказывает бесконтактное воздействие. Поэтому вероятности того, что в цепи появится замыкание, нет.

Не заводится мотор?

Если в результате проверки стало ясно, что искра попадает на свечи, но мотор Ваз 2110 инжектор так и не заводится, то необходимо также выполнить его диагностику. Неисправности, которые становятся причинами такой проблемы, могут быть серьезными и не очень.

При этом справиться с их решением иногда можно и без чьей-то помощи:

  • Необходимо приобрести разрядник и Датчик Холла, который стоит недорого, но зато имеет незаменимое назначение. С их помощью можно узнать о наличие искры в свечи;
  • Проверить свечи, чтобы узнать, все ли с ними в порядке. С этой целью можно использовать разрядник. Однако нужно помнить, что контроллер будет сломан, если на его корпус положить свечи;
  • Выполнить диагностику топливного насоса. При попытке завести автомобиль Ваз 2110 появится характерный звук из-под заднего сиденья. Если же этого звука нет, то надо проверить предохранители и главное реле. В машине Ваз 2110 они находятся за боковой крышкой водительского сиденья.

Если после диагностики были выявлены неполадки с одним из этих элементов, то устранить их можно и самостоятельно. Обычно свечи начинают работать после качественного протирания, хотя это происходит не всегда, поэтому их приходится заменить.

Если горит лампочка

Иногда лампочка неисправности инжектора горит, пока двигатель не разогревается до 90 градусов, после чего она перестает мигать. Обычно такое наблюдается зимой, когда на улице сильный мороз. И хотя проблема не является серьезной, решать ее придется. Происходит это так:

  • Заменить датчик инжектора;
  • Сделать прошивку в автосервисе;
  • Снять клеммы аккумулятора. Возможно, лампочка загорелась, но так и не потухла. А после снятия инжектор перегрузится.

Вам понравилась статья? Она была полезной?

Похожие статьи:

Почему нет искры на ВАЗ-2112 инжектор 16 клапанов: фото и видео

Многие автолюбители сталкивались на 16-клапанном двигателе ВАЗ-2112 с тем, что пропала искра. С чем связан этот дефект? Первое, на что напрашивается вывод – зажигание. Но, в этом случае, не все так просто, поскольку проблема может крыться глубже, чем, кажется на первый взгляд.

На видео рассмотрена ситуация когда в дороге у вас пропала искра, и автомобиль не заводится:

Основные причины отсутствия искры

Общий вид двигателя 10-12 серии 16 клапанов

Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:

Все причины найдены и стоит перейти к процессу устранения данной неисправности.

Даёшь искру? Устранение проблем!

Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.

Топливный насос

Топливный насос производства Bosch

Зажигание далеко не первая причина пропадания зажигания на автомобиле. Прежде, чем лезть в электрическую часть автомобиля стоит покопаться, так сказать, в механике. Включаем зажигание и слушаем, заработал ли бензиновый насос. Если он молчит, то необходимо проверить поступает ли бензин в цилиндры.

Начать процедуру диагностики стоит с того, чтобы проверить предохранители на исправность. Конечно, можно просмотреть только тот, который отвечает за топливный насос (в этом случае при включении зажигания насос не будет качать), но рекомендуется диагностировать все на целостность. Если хоть один вышел из строя, то его необходимо заменить.

Предохранители расположены слева от рулевого колеса под переключателем режима света

Если предыдущая процедура не помогла, то обращаемся непосредственно к самому насосу. Для диагностики придется вынуть весь модуль, который находится под задним диваном и разобрать его.

Непосредственно насос проверяется легко – замыкаются контакты через тестер. Если показания отсутствуют, то деталь «умерла» и требует замены. Если насос – «живой», то необходимо почистить контактную группу и проверить проводку на наличие обрывов.

Свечи зажигания

Расположение свечей зажигания на двигателе

Свеча становится вторым рубежом, который может стать причиной того, что пропала искра. Выкручиваем элементы и проводим визуальную диагностику. Если снаружи всё чисто и красиво, то необходимо замерить сопротивление и проверить зазор. Конечно, можно проверить работоспособность свечи на специальном свечном стенде, но не у всех он есть в гараже. Поэтому, делаем все по старинке.

Подключаем свечу к высоковольтному проводу, который подключается в 1 цилиндр, а наружной стороной к кузову, чтобы получить массу, и даем контакт зажигания.

При выполнении данной операции, стоит быть предельно осторожным, поскольку напряжение, которое попадает в искру, может быть смертельным. Таким образом, проверяем все свечи на наличие искры.

Альтернативный способ проверки свечей зажигания

Проверка свечи зажигания при помощи пьезо-элемента с обычной зажигалки

Катушка зажигания

Ремонтированная катушка зажигания

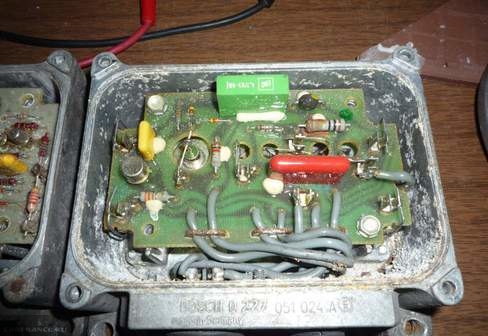

Проверку катушки зажигания можно провести при помощи мультиметра. Если она неисправна, то рекомендуется ее заменить, но находятся смельчаки, которые проводят ремонт этому узлу. Конечно, не все всегда идет гладко и зачастую все заканчивается одним – установкой новой.

Высоковольтные провода

Проверка высоковольтного провода при помощи мультиметра

Пробой или выход провода из строя сразу станет известен, поскольку автомобиль начнет троить. Но, если ВВ-провода расположены неправильно в цилиндрах, то придется разместить их согласно схеме подключения. Проблема пропавшей искры должна исчезнуть.

Газораспределительный механизм
Схема газораспределительного механизма 16-клапанного двигателя Газораспределительный механизм

Последним местом, где необходимо искать пропавшую искру становится ГРМ. Сбитые фазы газораспределения могут послужить проблемой. Это могло случиться вследствие неверной установке задаточного диска. Он находится на шкиве коленчатого вала и служит синхронизатором отсчета для датчика. При правильном её расположении, когда 1 цилиндр находится в ВТМ, то датчик размещен между 19 и 20 зубом. Устранить причину можно выставив верно диск по меткам.

Выводы

Пропажа искры на 16-клапанном ВАЗ-2112 может быть следствием выхода из строя сразу нескольких узлов автомобиля или каждого по отдельности. Но, если указанные в статье операции не помогли, то стоит обращаться к специалистам на автосервисе, которые точно выявят причину и устранят её.

Пропала искра на инжекторе,пропала искра

просмотров 93 944 Google+

Если не запускается двигатель, но слышно как включается и работает топливный насос в баке, в этом случае скорее всего пропала искра на инжекторе. Для определения неисправности надо проверить наличие искрового разряда на высоковольтных проводах. При этом обязательно применяйте разрядник. Если Вы будете проверять наличие искры на разрыв, разместив провод на некотором расстоянии от массы автомобиля, то может выйти из строя модуль зажигания или контроллер, из-за появления большого тока самоиндукции при большом искровом промежутке. Кроме того Вы можете получить довольно ощутимые и неприятные ощущения получив удар током при пробое изоляции. В том случае, когда Вы проверяете искровой разряд, положив на корпус двигателя свечу с одетым на неё высоковольтным проводом, так же из-за плохого контакта корпуса свечи с массой, может образоваться большой ток самоиндукции, что приведёт к повреждению контроллера или модуля зажигания. Применение разрядника так же более удобно, так как в большинстве инжекторных двигателях применяется статическое распределение зажигания с одновременной подачей высокого напряжения на две свечи.

Сделать разрядник не трудно самому, здесь Вы можете найти несколько примеров. Чертёж разрядника для проверки одновременно искры на четырёх высоковольтных проводах и фото для проверки искры на двух высоковольтных проводах.  После подключения разрядника проворачиваем двигатель стартером и наблюдаем наличие искрового разряда. Если пропала искра на инжекторе на одном проводе, при распределении высокого напряжения одновременно на две свечи, то это свидетельствует о пробое на массу провода или вывода катушки зажигания (модуля зажигания). Если отсутствует искра одновременно на паре проводов 1-4 или 2-3, то неисправна катушка зажигания, модуль зажигания или контроллер. Обрыв высоковольтных проводов так же нельзя исключать.

Проверка приборов зажигания.

Для проверки целостности высоковольтных проводов, необходимо проверить их сопротивление, оно не должно превышать 200 кОм, и не должно быть большой разницы сопротивления в комплекте одинаковых проводов. Для проверки катушек зажигания или модуля необходимо проверить наличие соответствующих кодов ошибок в оперативной памяти контроллера. Если в контроллере не предусмотрена функция диагностики модуля или катушек, то проще всего заменить модуль на заведомо исправный и повторить проверку. Если и в этом случае не будет искры на этих же проводах, то неисправен контроллер или провода, соединяющие его с катушкой зажигания (модулем). При проверке наличия искрового разряда в статической системе зажигания с катушкой зажигания на каждом цилиндре, если отсутствует искра на одной из катушек, замените её на любую исправную с любого цилиндра. Если искра появится, неисправна катушка, в противном случае неисправен контроллер или провод, соединяющий его с катушкой. В том случае, когда нет искрового разряда ни на одном проводе, необходимо проверить наличие питания на катушке зажигания, а при использовании в системе зажигания модуля, ещё и наличие минуса. Например, на автомобилях с контроллером МР7 надо проверить наличие плюса на проводе 68, коснувшись его контрольной лампой подключенной к минусу и наличие минуса на проводе 66, контрольной лампой подключенной к плюсу. При исправность питающих проводов, надо проверить исправность датчика положения коленвала. Это можно сделать несколькими способами, в зависимости от применяемого контроллера, и автомобиля. После включения зажигания и прекращения работы топливного насоса, если мы начнём проворачивать коленчатый вал двигателя стартером, при исправном датчике насос должен снова включиться. Но при этом надо учитывать, что некоторые контроллеры включают топливный насос только при достижении определённых оборотов коленчатого вала. Также можно подключить контрольную лампу к выводам любой форсунки. При этом во время вращения коленвала при исправном датчике контрольная лампа должна мигать. Если датчик исправен, то неисправен контроллер или провода, соединяющие его с катушками зажигания или модулем. Доказательством работы датчика положения коленвала, могут служить сырые свечи, вывернутые из цилиндров двигателя. Неисправность контроллера в 99% случаев связана с пробоем управляющего ключа (транзистора), который соединяет первичную обмотку катушек зажигания с минусом. Эта же основная причина неисправности модуля зажигания. Но если модуль зажигания залит компаундом и практически не подлежит ремонту, то контроллер в этом случае отремонтировать можно. В некоторых случаях с этим может справиться любой имеющий навык работы паяльником и немного разбирающийся в электронике. Неисправность датчика довольно редкое явление и зачастую связано с потерей контакта в штекерном соединении с датчиком, в следствии его загрязнения и замасливания, и обрыв или замыкание проводов, в следствии не правильной их укладки при ремонте.

Если при проверке будет установлено, что искра на свечи поступает, а двигатель при этом не заводится, то прочитайте статью «Не заводится инжекторный двигатель»

admin 06/03/2012«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Ваз 21099 инжектор искры нет


— Лада 21099, 1.6 л., 1998 года на DRIVE2

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится причины:

• на катушку зажигания не поступают сигналы тока;
• в карбюратор не доходит топливо;
• ток с катушки зажигания не попадает в трамблер;
• причина нет искры с катушки зажигания;
• между электродами свечи не проходит искра;
• в камеру сгорания не попадает топливная жидкость;
• сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен. Уделите внимание катушке зажигания.

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

• снижение интенсивности работы двигателя;
• проблемы в запускании двигателя;
• резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля;

• увеличение затрат топлива.

Как проверить катушку зажигания.

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения. Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину. Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки, то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания.
Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом.
Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания.
Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания

Почему Нет Искры На Ваз 2109 Инжектор ~ VIVAUTO.

RU

Неисправность ВАЗ-2110: искр нет. Инжекторные клапаны 8: возможные причины закупорки

Наш клиент, скорее всего, сломал автомобили ВАЗ-2110, условно разделенные на три типа. Это проблема в топливной системе, различные неисправности в электронике и электричестве, а также в дополнение к глобальным проблемам (ДВС, трансмиссия). Если в системе зажигания автомобиля есть препятствия, они немедленно диагностируются искра ушла. Необходимо учитывать, почему на ВАЗ-2110 нет искры (инжектор, 8 клапанов). Каковы предпосылки для такой неисправности?

Возможные причины его отсутствия

Большинство современных автомобилей оснащены множеством датчиков. Они упрощают жизнь автомобилистов и усложняют ремонт. В электронике, отвечающей за двигатель впрыска, конечно, есть несколько датчиков, отвечающих за процесс зажигания. Однако предпосылки того, что искры нет (ВАЗ-2110, инжектор, 8 клапанов), как правило, существуют в других узлах. Существует ряд видов потенциального вреда. Первый касается различных проблем в топливной системе автомобиля. К ним относятся неисправности, когда топливо не попадает в цилиндры или подача не работает.

Если нет искры (ВАЗ-2110, форсунка, 8 клапанов), тогда вам понравится, что это связано с топливной системой. Реле насоса или сам погружной элемент часто перегорают. Аудит проводится «на слух».

Ниже приведены задачи, связанные с электронной частью. Это некоторые распространенные недостатки. При таких поломках электронный разряд не доходит до свечи. Кроме того, смесь не воспламеняется. В разгар глобальных неприятностей — полная неисправность двигателя, поломка ремня ГРМ. Мы не должны подробно останавливаться на этих недостатках.

Методы диагностики

Почему искра исчезла (ВАЗ-2110, инжектор, 8 клапанов) Вопросы должны быть разъяснены очень тщательно и поэтапно. И для того, чтобы предварительное условие поиска было успешным, мультиметр также полезен, а также искровой разрядник.

Первый этап

Обычно симптомы проблемы таковы: стартер вращается должным образом в своем стандартном режиме, и двигатель не хочет запускаться. Одним из наиболее вероятных обстоятельств является незапускаемый газовый насос. Когда на «десятках» инжектор погружен и находится прямо в баке.

Проверьте, есть ли опция аудио. Включите зажигание — должен произойти сбой на задних сиденьях. Время от времени его нет. В нашей версии проверьте предохранители. ВАЗ-2110 — это автомобиль с инжектором, а блок предохранителей расположен сбоку от центральной консоли незнакомого переднего пассажира. Необходимо открутить крепеж, затем снять крышку, проверить предохранители на правильность работы и при необходимости заменить их. В этом случае элементы полностью работоспособны, необходимо проверить, не сломано ли реле, как с основного, так и с топливным насосом. Конечно, включите момент пальцем. Соответствующий щелчок также будет слышен.

You may also like
  • Разборка генератора / замена угольной щеткиУгольные щетки генератора изнашиваются довольно медленно; в среднем каждые 120000 км. Рекомендуется заменить щетки немного раньше, чтобы . ..

  • где Предохранитель для печи ВАЗ-2115Трудно не заметить, когда в ВАЗ-2115 не работает печка, особенно если отопитель выходит из строя зимой. Где купить турникет на ВАЗ 2112? Доставк…

  • в качестве масло Рельс управления ВАЗ 2110 нет удалениеБесконечный мотор и бесконечный автомобиль недопустимы. Исходя из свойств первоначальных критериев сборки и эксплуатации, маш…

  • Дилеры Nissan Nissan предложили покупателям пять уровней Teana с 2,5-литровым двигателем и три модели для оснащения 3,5-литровой силовой установки. Стандартное оснащение для всех в…

  • ЗМЗ-406, отметки времени. Инструкции по установкеДля того, чтобы двигатель нормально работал в автомобиле «Волга» или «Газель», необходимо правильно принимать на отметках времени З…

  • Предварительная проверка неисправности катушки зажиганияКаждый современный автомобиль и Lada Priora, в частности, состоит из кузова в качестве формирующей платформы и множества инс. ..

Если топливный насос работает, используйте манометр для проверки топлива. Если манометр отсутствует, нажмите на катушку в нижней части топливной рампы. Элемент мифа может быть в защитной шапке. Давление будет весьма ощутимым, хотя его емкость найти невозможно. Работающий насос и недостаточное давление указывают на препятствие на топливной магистрали. Вам понравится забитый топливный фильтр.

Нет искры на двигателе инжектора. Мы ищем причину без сканера.

Как найти правильное видео. об этом шаге здесь Поддержите проект! КАРТА.


Почему на автомобилях ВАЗ не возникает искр (Калина,
2109, 2110 2114 2115)

Почему нет искр на автомобилях ВАЗ (Инжектор)? Анализ основных обстоятельств: свечи, взрывоопасные провода, модуль зажигания.

Второй этап

Если на ВАЗ-2110 нет искры (инжектор, 8 клапанов), то зажигалки часто являются обязательным условием. Что, они проверяют, что газовый насос. Для тестирования лучше всего использовать пробел. Если ток делится на две свечи, то неизбежно происходит разбивка «на массу».

Найти, Почему на ВАЗ-2110 нет искры (инжектор, 8 клапанов), возможно, на неисправном контроллере. Также возможно оборвать провода от контроллера к катушке зажигания. Если искра не доступны на всех катушках, стоит проверить место подачи. Типичные характеристики — до 200 кОм.

Модуль зажигания и катушка

Можно проверить коды ошибок в памяти автомобиля. Наоборот, компьютер не имеет диагностической функции; предварительно установленный модуль должен быть предварительно установлен.

Этот вариант вероятен, когда в катушке зажигания имеется зазор или на обмотке катушки появляется зазор. Если в автомобиле ВАЗ-2110 нет искры (форсунка, 8 клапанов) на 2 проводника, то необходимые условия — в катушке зажигания на холостом ходу, как это называется контроллер. В 2 случаях, конечно, возможна обрыв высоковольтных проводов. Миф это вариант, который должен быть проверен в первую очередь. Посмотрите на уровень сопротивления.

Если по какой-либо причине нет электронного разряда, элемент должен быть заменен. Система имеет модуль зажигания. Поэтому операция замещения проверит на «минус».

Возможные ошибки сопла ВАЗ

Коды, разумеется, относятся к дефектам всех деталей и узлов машины. В большинстве случаев это связано с датчиками. В частности, датчики температуры мучаются — они перегреваются. Владельцы автомобилей также жалуются на насадки. Препятствия возникают из-за обрывов цепи. По завершении у них нет причин работать. Это включает в себя популярные поломки ВАЗ-2110 — без искр. Из-за этого 8 клапанных форсунок не могут запускаться нормально.

Теперь об ошибках, связанных с двигателем. Наиболее распространенным из них является перегрев. Свечи тоже перегреваются, поэтому теряется искра. Поэтому мотор не показывает признаков жизни. Далее стоит сделать фитинги. Эти части, как правило, очень грязные, что в итоге полностью их закроет. Они не пропускают необходимую смесь воздуха и топлива. А ведь фанаты — если они не работают, агрегат будет постоянно перегреваться.

Другие неисправности

Если стартер не вращается, искра исчезает между замком зажигания и этим элементом. Часто это происходит с низким или неисправным аккумулятором. Типичная батарея во время тестирования составляет приблизительно 11,8 В. Неисправные личинки зажигания появятся сразу же, когда водитель вставит и вернет ключ. Если вращение клавиши очень легкое или тяжелое, вам необходимо сменить замок. Реле стартера или система зажигания также является одним из возможных обстоятельств отсутствия искры. Но невозможно проверить эти узлы без посторонней помощи. В стартере выдвижное устройство может заклинить. В этом случае искра теряется по пути. Владельцы опытных автомобилей били по стартеру ключом, другими словами, молотком, чтобы вернуть искру. Тем не менее, это важно только в момент отказа.

Что, если искра исчезнет в автомобиле ВАЗ-2110? Проверьте стартер в гараже с аккумулятором. Если вы подтолкнете корпус устройства к «минусу» батареи и потяните провод «плюс» к «втягивающему устройству», то устройство оживет. Часто искра может исчезнуть при подаче питания на стартер. Желательно посмотреть на эту диаграмму с помощью мультиметра. Самостоятельно не справиться — помощник работает с ключом во время измерений.

Вывод
You may also like

Очень слабая искра на 3 и 4 цилиндрах — Лада 21099, 1.5 л., 2004 года на DRIVE2

Понимаю, что «лечить по фотографии» онанизм еще тот, но все же изложу проблему, возможно, у кого-то была идентичная ситуация, с которой удалось выйти «со щитом» 🙂
Итак, дано: ВАЗ 21099 2004 года рождения Запорожского роддома, башка «Итэлма» VS 5.1. 2111-1411020-62, бензин 1,5л.
Симптомы:
1) Повышенный расход топлива (в лучшем случае 10л/100 км в смешанном режиме)
2) При холодном двигателе (особенно зимой) на первой и второй передачах не нажимая на педаль газа, машина прет, но стоит нажать на газ, сначала чувствуется «провал», потом сильное подергивание, которое пропадает где-то при 2000 об/мин. , бывает, «подхватывает». Динамика слабая. На прогретом двигателе практически нет таких проблем, но заводится плохо, схватывает не всегда сразу, на холостых повышенная вибрация двигателя, чувствуется по рулевому колесу.
3) Немного плавают холостые обороты в пределах 850-900 об/мин на полностью прогретом двигателе.
4) Очень слабая искра на 3 и 4 цилиндрах двигателя, на 1 и 2 отличная, если далеко отвести провод пробивает аж на шпильки ГБЦ.

Собственно, хочу найти причину слабой искры, возможно, от нее и все вышеизложенные проблемы.

Что делалось:
По модулю зажигания. Менял местами свечи, провода (номера выводов и цилиндров соблюдались), проверял целостность проводки от разьема к ЭБУ, питание поступает 12 В. Мерял сопротивление выводов 1-4 и 2-3: на каждой катушке по 3,7 кОм. Если бы одна из катушек вышла со строя, то не было бы искры на 1,4 либо 2,3 цилиндрах, а так 3,4…
Впускная магистраль. Воздушный фильтр не забит, чистый;
ДМРВ (037) добросовестно показывает 0. 996 В при включеном зажигании (проверено Скантматиком),
ДПДЗ в закрытом положении показывет 0%, плавно, без скачков изменяет значение до 100% при постепенном нажатии на педаль газа;
РХХ работает, на нем сопротивление обмоток по 53 Ом, шток не клинит, плавно выезжает-заезжает.

Топливная система. Фильтр стоит новый, сетка бензобака чистая, форсунки чистились. Давление в рампе не мерял, регулятор давления топлива не проверял.
Выпускная магистраль. Лямбда-зонд программно анулирован при перепрошивке, катализатор выкинут.
Другое. Зазоры в клапанах отрегулированы, компрессия 10,5-10,8 Бар, метки соблюдены, ДПКВ смотрит на 20 зуб после «выбитых» 2 зубов шкива привода генератора.

Это вроде самое важное, что проверял, может, что-то и забыл написать, если вспомню, то допишу.

После всего этого напрашивается 2 варианта: либо неисправность в самом модуле зажигания, либо в «башке». Пока не найду машину-«донора», чтобы попробовать на исправном железе проверить работу машины, буду очень благодарен за любые наводки в поисках искры и вылетающего впустую в воздух бензина.

У меня ВАЗ-21099, инжектор, утром не завелась, искры нет вроде, из за чего может быть, на инжекторе имеется коммутатор?

модуль зажигания и есть два комутатора в одном корпусе, 1-4, 2-3 две катушки при вкл зажигания чек горит ?,бензонасос работает?

Если даже не чихает то смотри две вещи: давление в рампе и датчик коленвала.

надо проверить точно есть или нет. срабатывает или нет топливный насос? коммутатора нет, он встроен в модуль зажигания или контроллер (зависит от контроллера) . выкрутите защитный колпачёк с рампы проверьте давление топлива. как проверить искру и причины её отсутствия смотри тут <a href=»/» rel=»nofollow» title=»36434319:##:sistema-zazhiganiya/propala-iskra-na-inzhektore» target=»_blank» >[ссылка заблокирована по решению администрации проекта]</a>. если не включается насос тут <a href=»/» rel=»nofollow» title=»36434319:##:ramont-avtomobilya/ne-vklyuchaetsya-toplivnyiy-nasos» target=»_blank» >[ссылка заблокирована по решению администрации проекта]</a>

Модуль зажигания это не два коммутатора, а две высоковольтных катушки в одном корпусе. Управляет ими контроллер (в народе-«мозги»). В первую очередь имеет смысл проверить ремень ГРМ.

А чего еще нет точно кроме искры

смотрите модуль зажигания, и датчик положения коленчатого вала

коммутатора нету. искры может не быть по 2м причинам. Модуль зажигания, который на блоке движка, к нему подходят высоковольтные провода, и что более вероятно Датчик положения коленвала, либо проводка к этому датчику

Неисправности датчиков ВАЗ — Лада 21099, 1.5 л., 1999 года на DRIVE2

Новые «ВАЗ» с системами впрыска, мощным и экономичным двигателем хороши в дальних поездках. Но именно там, вдалеке от «продвинутых» СТО и квалифицированных специалистов, тревожный сигнал «Check Engine» (Check Engine — лампочка на щитке приборов говорящая о том что ЭБУ(электронный блок управления) обнаружил проблемы в системе управления двигателем), особенно пугает путешественников. Одни ударяются в панику и, боясь необратимых последствий, достают из багажника трос. Другие, напротив, хладнокровны: раз мотор работает, значит, лампа «просто ошиблась» и «сама погаснет» — можно ехать в прежнем темпе.
Умение распознавать симптомы типичных впрысковых недугов, представлять, чем грозит горящая желтая лампа, поможет сохранить нервы, деньги, время и мотор. Если двигатель исправен, сигнал «Check Engine» должен погаснуть через 0,6 секунды после пуска — этого хватает на то, чтобы система самодиагностики убедилась: все в порядке. Если все же лампочка продолжает гореть, то есть место присутствие неисправности, которую возможно выявить с помощью специального мотор-тестера на СТО или своими силами. Что касается “своими силами” – это поверхностная диагностика, которая может дать примерное определение неисправности, причина этому – отсутствие специальных измерительных приборов и параметров компонентов системы впрыска. Но в дороге, в отсутствии СТО, это может помочь Вам и придать уверенность, что машина все-таки доедит до назначенного пункта.
Что-то не работает, что теперь может быть?

ДПДЗ — датчик положения дроссельной заслонки.

ДПДЗ

Переменное сопротивление, находящееся на корпусе дроссельной заслонки. На некоторых старых иномарках дополнен концевым выключателем, замыкающимся при полностью закрытой заслонке. Показания датчика используются в расчётах длительности впрыска топлива и угла опережения зажигания, а также определения режима работы ХХ, ускорение и т.д. При отказе показания замещаются (обычно датчиком ДМРВ + ДПКВ ), возможны неустойчивые обороты ХХ, или отсутствие ХХ. На ВАЗ чувствительный элемент датчика выполнен в виде полимерной плёнки с нанесённым графитовым напылением, образующим дорожки с необходимым сорпротивлением, по которым скользит ползунок. Видимо матерал и технология выбраны не особо правильно, поскольку этот датчик наиболее часто выходит из строя. Распространенная неисправность протёртось дорожки в определённом месте, при попаднии ползунка на этот участок, машина начинает дёргаться при неизменном положении педали газа. Потеря мощности, неприятные рывки и провалы на разгоне, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед «плавающим» сигналом. При полном отсутствии контакта обороты ХХ выставляются около 1500. Ещё один вариант, при отпущенной педали газа датчик начинает менять свои показания от 0,1-5%, при этом контроллер начинает считать, что нажимается педаль газа — начинают плавать холостые. Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси. Поэтому езда «с педалью в полу» приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе.

РДТ — регулятора давления топлива.

РДТ

Клапан контролирующий давление в топливной магистрали, принцип действия чисто механический, не управляется и не контролируется ЭБУ. Неисправность соответственно не диагностируется, возможны проблемы с пуском или с большим содержанием СО и потреблением бензина. На ВАЗ стоит на рампе, соединятся с трубкой слива топлива в бак и воздушной с впускым коллектором. Связь с коллектором для управлением давлением в зависимости от разряжения во впускном коллекторе, что нужно для компенсации впрыска форсунок при открытии, закрытии заслонки. Исправность контролируется с помощью манометра подключаемого к топливной рампе, давление в рампе при работе двигателя на холостом ходу с надетой вакуумной трубкой на регулятор давления должно быть 2.2-2.4 бар, со снятой трубкой 2.84-3.25 бар. (также, при пониженном давлении — убедиться в исправности топливного насоса, при повышенном — в отсутствии сопротивления току топлива в магистрали слива в бак). В последниих системах РДТ стоит баке вместе с насосом поддержиает постоянное давление 3.8 бар. Неисправности: неустойчивая работа двигателя; двигатель глохнет на холостом ходу; повышенная или пониженная частота вращения коленчатого вала на холостом ходу; двигатель не развивает полной мощности, недостаточная приемистость двигателя; рывки и провалы в работе двигателя при движении автомобиля; повышенный расход топлива; повышенное содержание СО и СН в отработавших газах.

ДМРВ — Датчик массового расхода воздуха.

ДМРВ

Старый вариант (LMM) — заслонка, устанавливаемая между воздушным фильтром и дроссельной заслонкой, нагруженная пружиной, передающая усилие на движок потенециометра.
Современный вариант (LHM или HFM) — термоанемометрические датчики с нагреваемой нитью или плёнкой. Имеет нагреваемый проводник обтекаемый воздухом. Схема регулирования датчика обеспечивает прохождение через проводник тока такой силы, чтобы его температура превышала температуру обтекающего воздуха на постоянную величину — то есть ток нагрева пропорционален расходу воздуха. Идея неплохая — нет механики, трущихся частей, менее инертен, одновременно определяет темпереатуру, принцип измерения учитывает плотность воздуха и т.д, но необходимо соблюдение технологий производства, в результате датчик служит даже меньше типа LMM. При неисправности замещение ДПДЗ+ДПКВ. При неполном выходе из строя неисправность контроллером не диагностируется, возможен нестабильный ХХ, повышенное потребление бензина, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к «тупости» мотора и увеличению расхода топлива. Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час. Датчик сильно влияет на динамику разгона автомобиля — провалы при разгоне, точная диагностика в большинстве случаев затруднена, (можно снимать расход воздуха на ХХ, на различных оборотах, но не всегда аномалии явно проявляются ). Наиболее оптимальным вариантом является пробная поездка с заведомо исправным датчиком. Косвенные варианты измерение напряжение на датчике при остановленном двигателе (в программах диагностики, канал АЦП дмрв ) напряжение абсолютно исправного должно быть 0,996В, при работе на холостом ходу при резком нажатии на газ, показания расхода должны вырасти минимум до 200 кг/ч, при оборотах 2000 расход около 20 кг/ч, при 3000-30.

ДАТЧИК ФАЗ предназначен для определения углового положения распределительного вала

ДАТЧИК ФАЗ

На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому циклу. Также сбои в работе системы самодиагностики.

ДПКВ — датчик положения коленчатого вала.

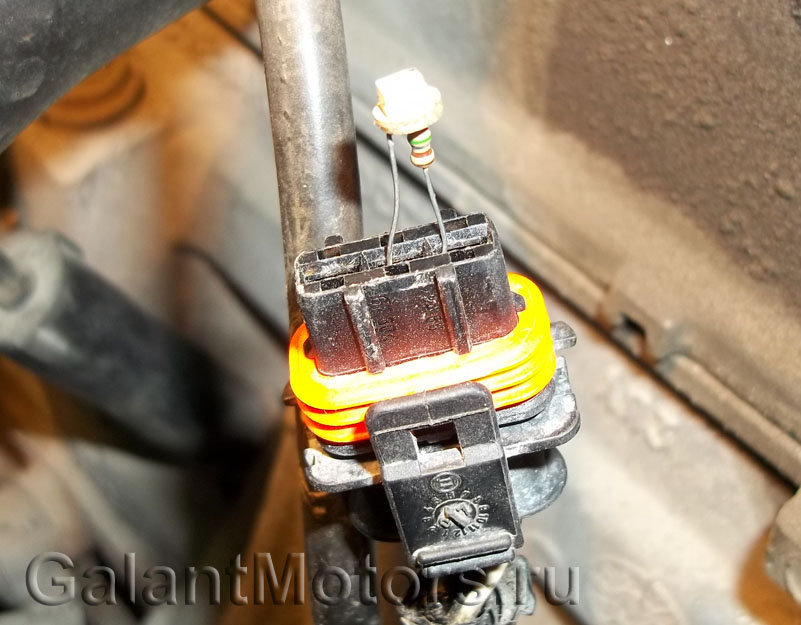

ДПКВ

Индукционный датчик, выдаёт импульсный сигнал при вращении к/в. Отсутствие сигнала означает остановку двигателя, контроллер не даёт импульсы на форсунки, нет искры, просто никак не расчитать в каком положении находится к/в. Что угодно, но только не это. Это единственный датчик, неисправность которого не позволит доехать даже до гаража. Отказ его — явление исключительное. Ошибка датчика 0335 на ВАЗ с контроллером Январь 5, не обязательно свидетельствует о неисправности ДПКВ, в программе предусмотрен контроль расхода воздуха при отсутствии импульсов ДПКВ для выяснения его неисправности, и в некоторых случаях сразу после включения зажигания из за неисправности ДМРВ выскакивает ошибка ДПКВ 0335.
Датчик температуры воздуха обычно где-нибудь на впуске, в системах с ДМРВ LMM типа. В ВАЗ встроен в ДМРВ.

ДТОЖ — термистор, чем горячее тем сопротивление меньше.

ДТОЖ

Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта: один даёт показания для блока управления, второй включает вентилятор( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни «подсосу» на карбюраторе — чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор ( резистор ), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр

Как найти искру на Ваз

Что делать, если на Ваз 2109 пропала искра? Естественно без искры двигатель не заводится,  поэтому решение этого вопроса должен знать каждый владелец автомобиля.
Итак, основные причины того, что нет искры следующие:
1) Вышел из строя коммутатор
2) Вышел из строя датчик Холла
3) Порван ремень ГРМ
4) Вышла из строя катушка зажигания
5) Контактная группа замка зажигания
6) Контакты крышки распределителя зажигания
7) Неисправность в проводке (оторван или сгнил какой-либо из проводов электрической цепи  замок зажигания-коммутатор-катушка зажигания-датчик Холла).
Выше самые основные неисправности, из-за которых на девятой модели Жигулей нет искры. Давайте рассмотрим каждую из них по порядку. Сразу сделаем оговорку, что у машины должен быть заряженный аккумулятор, который вращает коленвал двигателя. Если у Вас стартер не крутит коленчатый вал двигателя Ваз 2109, то сначала добейтесь того, чтобы он его крутил, а потом ищите искру.
1) Чтобы проверить,что исправен коммутатор его надо заменить на заведомо исправный.

Коммутатор

Опытные владельцы Ваз знают, что коммутатор — не самая надежная деталь, поэтому всегда необходимо иметь в бардачке запасной коммутатор. Снимаем коммутатор под подозрением, ставим заведомо исправный.
Пробуем завести — если завелась, значит дело в коммутаторе. Не завелась — ставим обратно старый коммутатор и ищем дальше.
2) Чтобы проверить датчик Холла его также лучше заменить на заведомо исправный, хотя существует методика проверки датчика Холла прямо на машине.

Датчик Холла

Заменили датчик Холла и опять пробуем завести. Если искра появится, значит проблема была в датчике Холла. Если искра на Ваз 2109 не появилась, идем дальше.
3) Чтобы убедиться,что у Вас не порван ремень ГРМ снимаем крышку с распределителя зажигания и крутим коленвал стартером.

Бегунок распределителя зажигания

Бегунок распределителя зажигания должен крутиться. Если не крутится, меняйте ремень ГРМ.
4) Катушка зажигания выходит из строя довольно редко, поэтому её лучше проверить как указано здесь. Если проверка указывает на неисправность катушки зажигания меняем её и смотрим: искра появилась — значит дело в катушке, не появилась идем дальше.
5) Контактная группа замка зажигания также может быть причиной того, что нет искры. У меня была такая вещь: после двух дней на морозе, почему то пропала искра на Ваз 2109. Стартер бодро крутит, а искры нет. Заметил, что когда включаешь зажигание, питание системы зажигания есть на контакте Б катушки зажигания. Когда крутишь стартером, питание с контакта Б катушки зажигания пропадает.
Вещь непонятная и сложно диагностируемая, надо мерять мультиметром или лампочкой напряжение между массой и контактом Б катушки зажигания. Чтобы прокрутить стартером, необходимо провернуть ключ зажигания и где-то в контактной группе замка зажигания нет контакта, поэтому при вращении стартера  с системы зажигания снимается питание. Лечится заменой контактной группы замка зажигания, либо следующим образом:
Через кнопку с фиксацией вешаем +12В с аккумулятора на контакт Б катушки зажигания.

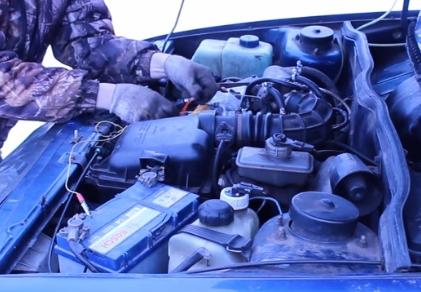

Подаем +12В на катушку минуя замок зажигания

Нажали кнопку, +12В пошло на катушку и система зажигания будет запитана и при вращении стартера.

При помощи кнопки с фиксацией запитываем систему зажигания

Появится искра, завели, кнопку Нажали опять, чтобы разорвать прямую цепь от аккумулятора к катушке. Если кнопку оставить нажатой, то машина не будет глохнуть при выключении зажигания. Данный метод вполне приемлем, как например в моем случае: авто стоит на морозе -20 градусов, и  её надо завести. Менять контактную группу зажигания в данном случае не самое быстрое и удобное решение. Ничего плохого кнопкой от аккумулятора на катушку вы не сделаете. Когда будет время, можно спокойно сделать ремонт где-нибудь в гараже, а перемычку с кнопкой убрать в багажник и сохранить на всякий случай.
6) Вообще, когда не искры, это необходимо проверить в первую очередь. Если нет искры на свече зажигания, то надо проверить есть ли искра с катушки зажигания.

Снимаем центральный провод и подносим к массе

Снимаем центральный провод с катушки зажигания, подносим на сантиметр к массе и крутим стартер. Если искра есть, то снимаем крышку с распределителя зажигания. Проверяем целостность резистора бегунка, чистим контакт крышки распределителя зажигания.

Зачищаем контакты крышки распределителя зажигания

7) Последняя проблема из-за которой на девятке нет искры, это неисправности в проводке системы зажигания. Как правило, очень часто они видны невооруженным глазом: оторваны или  оплавлены провода, плохо одеты разъемы коммутатора и датчика Холла.
Но если визуально все в порядке, то определить неисправность можно только после прозвонки всех проводов системы зажигания мультиметром. Естественно пользоваться мультиметром умеют не все, так,что если описанные выше причины Вам не помогли найти искру на Ваз 2109, то просим помощи у автоэлектрика.

Катушка зажигания Ваз 2115. Модуль зажигания (катушка зажигания)

Для начала хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — это принципиально новое устройство, более надежное, чем то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы этого устройства заключается в том, что оно вырабатывает электрический ток высокого напряжения, который впоследствии передается на свечи зажигания системы зажигания автомобиля.

Принцип работы модуля зажигания

Как было сказано ранее, основная задача модуля зажигания заключается в том, что он формирует напряжение высокого уровня, которое впоследствии передается на свечи зажигания.Генерируемый ток подвергается процедуре сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на вторую – «холостой». Если быть точнее в утверждениях, то на первую и четвертую свечи системы зажигания автомобиля подается рабочая искра, а на вторую и третью – «холостая». Благодаря такой высоковольтной системе подачи электрического тока искра появляется при нужном цикле и на нужном цилиндре, что обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание на модуль зажигания ВАЗ 2115 подается напрямую от бортовой электросети автомобиля. Напряжение, которое подается на модуль зажигания, имеет значение двенадцать вольт. При этом следует знать, что минусовой провод модуля зажигания крепится непосредственно к кузову автомобиля.

Конструкция модуля зажигания ВАЗ 2115

Автомобильный модуль зажигания состоит из корпуса из пластмассы, пары электронных блоков управления, пары высоковольтных трансформаторов тока, а также четырех выводов для проводов типа ВВ.Размеры модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Модуль зажигания представляет собой сложное электротехническое устройство, предназначенное для выработки тока высокого напряжения (до 30 000 В) и передачи его на зажигание.

Соединительный элемент между модулем зажигания и свечами. Стоит отметить, что многие автовладельцы также называют модуль зажигания катушкой зажигания, что не совсем правильно.катушка входит в состав модуля зажигания, но в данном случае это не имеет значения.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

  1. управляет работой модуля, подавая постоянный ток на обмотки его катушек.
  2. Согласно закону индукции высокое напряжение генерируется и подается на свечу зажигания в нужный момент.
  3. Модуль зажигания состоит из двух катушек зажигания и двух выключателей, а также пластикового корпуса и выводов для высоковольтных проводов.Каждая катушка связана с 2 цилиндрами: 1 катушка — 1 и 4 цилиндры, 2 катушка — 2 и 3 цилиндры.

Признаки неисправности модуля зажигания (катушки)

Основными признаками неисправности катушки зажигания являются:

  • сбои при разгоне;
  • потеря мощности;
  • нестабильный холостой ход;
  • 2-3 или 1-4 цилиндры не работают.

Где находится модуль зажигания?

Модуль зажигания находится в моторном отсеке.Самый простой способ найти его — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения ВВ проводов к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 к другой. Нумерация цилиндров указана на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно так:

  • 1 цилиндр — левый нижний высоковольтный вывод;
  • 2-й цилиндр — верхний левый высоковольтный вывод;
  • 3 цилиндр — правый верхний высоковольтный вывод;
  • 4 цилиндр — правый нижний высоковольтный выход.

А вот эта распиновка типична, когда держишь модуль перед собой. Если вы хотите установить высоковольтные провода на уже установленный на машине модуль, то распиновка немного другая, т.к.модуль устанавливается под углом (ромб):

  • 1 цилиндр — центральный нижний выход;
  • 2 цилиндр — левый выходной;
  • 3 цилиндр — верхний выход;
  • 4 цилиндр — правый выход. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Примерная стоимость модуля зажигания в магазине от 700 до 1000 руб.

Как проверить модуль зажигания (катушку)?

Для проверки модуля необходимо измерить сопротивление между клеммами (1 и 4 цилиндры; и между 2 и 3 цилиндрами).Сопротивление на омметре должно быть примерно 5,4 кОм. Более подробное описание этапов проверки читайте в статье:

Система зажигания (СЗ) является важной частью любого автомобиля. Для безотказной работы машины необходимо контролировать исправность всех узлов и деталей. Статья посвящена СЗ, что такое замок зажигания (ЗЗ), как его заменить, как проверяется катушка зажигания ВАЗ 2115, как выставляется зажигание.

ЗЗ играет важную роль в СЗ автомобиля, как для мотора с 8 ячейками, так и с 16 ячейками.Участвует в работе стартера, благодаря ему включается освещение, поворотники, работают стеклоподъемники.

Замена или ремонт замка зажигания ВАЗ 2115 может потребоваться если:

  • потерянные или сломанные ключи
  • замок был поврежден при попытке кражи;
  • неисправная личинка ZZ;
  • контактная группа не работает.

Для замены потребуются: набор ключей, молоток, отвертки, тонкая стамеска.

Процедура замены состоит из следующих шагов:

  1. Питание отключается автоматическим отключением минусовой клеммы от аккумулятора.
  2. Снимаем руль.
  3. Далее нужно снять подрулевые переключатели.
  4. Затем нужно ослабить болты хомута, удерживающего ЗЗ на рулевой колонке. Если головки срезаны, болты следует аккуратно выбить молотком и тонкой стамеской.
  5. Теперь нужно отсоединить жгут проводов.
  6. Далее нужно полностью открутить болты с корпуса ЗЗ и можно его снимать.
  7. Взамен старого ZZ установлено новое устройство.
  8. Сборка осуществляется в обратном порядке.

После сборки следует завести двигатель и проверить работу переключателя (автор видео — канал МОЯ ЛАДА).

Как проверить катушку зажигания?


Перед диагностикой катушки зажигания (КЗ) на 8 клапанном двигателе проверьте наличие напряжения на катушке.Для этого нужно отсоединить колодку проводов и произвести проверку тестером. Напряжение должно быть 12В.

Типичные неисправности узлов


Симптомы неисправности КЗ в двигателях ВАЗ с 8 клапанами, УАЗов и других автомобилей аналогичны:

  • пропала мощность, вроде мотор не тянет;
  • появление сбоев в работе двигателя;
  • нестабильный холостой ход;
  • цилиндры 2-3 и 1-4 попарно не работают, искры нет.

При появлении перечисленных признаков в первую очередь необходимо проверить свечи, датчик положения коленчатого вала. Впрыск топлива в форсунки контролируется на основании показаний датчиков, поэтому при перерасходе топлива их необходимо проверить. Последнее, что нужно проверить, это короткое замыкание.

Проверить модуль зажигания (МЗ) на 8 клапанном двигателе можно одним из трех способов:

  1. Проще всего заменить проверенный модуль на заведомо исправный.Правда, нужно найти подходящий модуль. Перед проверкой обязательно убедитесь в исправности высоковольтных проводов.
  2. Второй способ — переместить модуль. Если при перемещении его и проволочных колодок заметны изменения в работе мотора, то проблема с контактами. В этом случае ремонт можно выполнить своими руками. Если ремонт невозможен, устройство необходимо заменить.
  3. Третий способ — проверить мультиметром в режиме омметра. Необходимо измерить сопротивление на парных выводах катушек 2-3 и 1-4.Оно должно быть одинаковым и составлять около 5,4 кОм.

Инструкция по ремонту и замене катушки зажигания


Замена КЗ на 8 и 16 клапанных двигателях последовательность шагов:

  1. Модуль легко найти по высоковольтным проводам, идущим от свечей СЗ.
  2. Перед началом работы необходимо отключить «минус» на аккумуляторе.
  3. Следующим шагом является отключение колодки проводов от короткозамыкающих и высоковольтных проводов.
  4. Далее необходимо открутить болты крепления МЗ к двигателю, и можно демонтировать устройство.
  5. Теперь необходимо установить новое или отремонтированное устройство и выполнить действия в обратном порядке.

При подключении следуйте схеме подключения в руководстве.

Как самостоятельно выставить зажигание?


Тонкая регулировка зажигания на ВАЗ 2115 инжектор выполняется на специальном стробоскопе. Если такой возможности нет, можно выставить зажигание на ВАЗ по искре.

Для этого выполняются следующие шаги:

  1. В первую очередь двигатель прогревается до рабочей температуры.
  2. Распределитель можно не снимать, а только расслаблять.
  3. Снимите центральный провод с распределителя.
  4. Поршень в 1-м цилиндре должен находиться в ВМТ (на 8- и 16-клапанных двигателях метки выставлены по-разному).
  5. Теперь левой рукой нужно придержать провод от КЗ, и включить зажигание.
  6. Распределитель регулируется против часовой стрелки правой рукой, при этом высоковольтные провода должны удерживаться над металлом.
  7. Затем выполняются аналогичные действия, прокручивая трамблер по часовой стрелке до появления искры.
  8. На этом экспозиция заканчивается, а распределитель закрепляется на штатном месте.

При правильном зажигании автомобиль будет работать без перебоев с оптимальным расходом топлива и максимальной мощностью.

Видео «Диагностика модуля зажигания»


В этом видео показано как проверить модуль зажигания ВАЗ 2115 (автор видео Дневник АвтоЭлектрик).

Модуль зажигания на ВАЗ 2114 и на других моделях ВАЗ предназначен для подачи высокого напряжения по ВН (высоковольтным проводам) на свечи зажигания. Часть автовладельцев называет модуль зажигания катушкой, что не совсем правильно. Катушки зажигания устанавливались в карбюраторные ваз. На ВАЗ 2110-15 используется именно модуль зажигания.

Основная функция модуля зажигания


Основной задачей модуля является подача тока на свечи зажигания.В процессе работы на одну свечу подается рабочая искра, а на другую – «холостая». Рабочая искра подается на 1-й и 4-й цилиндры, а холостая – на 2-й и 3-й. За счет такого соединения своевременно появляется искра в нужном цилиндре в течение требуемого цикла. Он подключен к бортовой сети.

Принцип работы и расположение


Модуль зажигания управляется контроллером, который в свою очередь получает информацию о состоянии автомобиля от различных датчиков (РХХ, ДМРВ и др.).Контроллер также задает последовательность работы катушек зажигания или другими словами регулирует подачу тока на свечи. Модуль зажигания работает при температуре от −40° до +130°.

Найти его расположение не сложно, ПВН (высоковольтные провода) идут от модуля к свечам; вы можете найти модуль через них.

Неисправность модуля зажигания — первые признаки неисправности


  • Пропала тяга двигателя — машина «не тянет»
  • Скорость плавания
  • Двигатель «троит» то есть может не работать один или два цилиндра
  • Провалы при разгоне

Если вы заметили, что автомобиль не тянет, то есть не набирает обороты при разгоне, одной из причин может быть выход из строя модуля.В первую очередь стоит проверить приборы ночного видения, идущие от катушки к свечам. Возможно какой-то провод слетел с наконечника или неплотно одет.

Схема правильного подключения проводов к модулю зажигания


Если после проверки проводов вы убедились, что они все плотно одеты на свечи, мы проверим правильность подключения самих проводов. Конечно, если до вас никто не лазил в двигатель, то и проверять нет смысла.Если тяга была и причина ушла, то дело могло быть как в катушке, так и в самих проводах — они могли быть пробиты. Но в любом случае проверим правильность подключения. Нумерация цилиндров, к которым подходят провода, указана на модуле зажигания.

  • 1 цилиндр — центральный нижний выпуск
  • 2 цилиндр — левый выход
  • 3 цилиндра — выход сверху
  • 4 цилиндра — правый выпуск

Схема указана для катушки установленной на автомобиль.

Если после проверки проблем не обнаружено, следует подумать о замене катушки или проводов. Желательно менять оба.

Стоимость HP в зависимости от производителя колеблется от 300 до 600 рублей за комплект. Самые популярные производители:

  • ТЕСЛА
  • БРИСК
  • БАУТЛЕР
  • Егоршинск

Стоимость катушки зажигания от 1300 до 2500 руб. В магазинах можно найти модули следующих фирм:

  • СОАТЭ (ул.Оскол)
  • МЗАТЭ
  • ХОФЕР
  • ФЕНОКС
  • Бош

При выборе модуля следует обращать внимание не только на производителя, но и на саму катушку, она может быть старой и новой. Поэтому свой лучше разобрать и отнести в магазин.

Коды ошибок модуля зажигания


При диагностике автомобиля вам пригодятся следующие коды ошибок

  • P0351 — обрыв катушки 1-4 цилиндров
  • P0352 — обрыв катушки 2-3 цилиндров
  • P3000 (P3001 P3002 P3003 P3004) — множественные пропуски зажигания.

Замена модуля зажигания своими руками


Итак, первым делом ищем модуль (для тех, кто не знает). К нему идут ПВН от свечей зажигания.

  1. Снимите отрицательную клемму с аккумулятора
  2. Отсоединить жгут проводов от модуля
  3. Отключение ПВН
  4. Открутите сам модуль и снимите его
  5. Теперь установите новый модуль и соберите в обратном порядке.

При установке не перепутайте положение ВПЧ на катушке.

Полезное примечание! Если вы устанавливаете новую катушку и старые провода, обратите на них внимание. Если на наконечниках штекеров и проводах есть желтые полосы, то провода необходимо заменить.

После замены модуля необходимо проверить его работу. Запускаем двигатель и наслаждаемся проделанной работой.

В предлагаемой вашему вниманию статье мы обратим внимание на электронное устройство под названием модуль зажигания автомобиля ВАЗ 2115. А точнее его описание, принципиальную схему и тест работоспособности.

В состав этого модуля входят два высоковольтных трансформатора и два блока управления (электронные), заключенные в прочный пластиковый корпус с четырьмя выводами высоковольтных проводов. Электронные блоки управления также принято называть катушками зажигания, причем один из них — «рабочий» — коммутируется свечами зажигания первого и четвертого цилиндров силового агрегата, другой — «холостой» — свечами второго и третьего.

Модуль зажигания ВАЗ 2115 управляется контроллером, в рабочие функции которого входит обработка данных от датчиков систем автомобиля: температура охлаждающей жидкости, частота вращения и положение коленчатого вала, расход воздуха, детонация и др.

Принципиальная схема и схема подключения данного электронного устройства представлены ниже.

Единственным отрицательным моментом в эксплуатации данного электронного устройства является его полная непригодность к ремонту. Однако самостоятельно провести его замену может даже начинающий автомобилист.

    Нестабильная работа силовой установки при разгоне автомобиля.

    Потеря мощности двигателя.

    «Прерывистый» холостой ход.

    Нарушение работоспособности спаренных (1/4 — 2/3) цилиндров двигателя.

Проверка модуля зажигания «Лада Самара»


Правильная работа модуля зажигания не только оказывает существенное влияние на запуск силовой установки автомобиля, но и обеспечивает стабильность ее работы на всех режимах. Для проведения полной диагностики этого электронного устройства требуется достаточно сложное оборудование, которое имеется только в крупных специализированных мастерских. Однако проверку работоспособности модуля зажигания можно провести и в любительском гараже самостоятельно.Единственным предметом логистики этого теста будет мультиметр или тестер.

Внимание! Используя для испытаний автомобиль-донор, не забывайте, что только первые модели Lada Samara оснащались модулем зажигания, как отдельным устройством. Машины более поздних выпусков оснащаются устройствами раздельного типа (переключатель включен в электронный блок управления).

Процедура замены модуля зажигания включает следующие этапы:

Еще один метод заключается в измерении сопротивления отдельных элементов модуля с помощью мультиметра (тестера).Щупами тестера замыкаем «парные» выводы модуля, обеспечивающие подключение высоковольтных проводов, и измеряем величину сопротивления.

Есть и другой, так называемый «народный» метод, или метод «встряхивания». При работающей силовой установке слегка постучите по модулю. При всей «технической ненаучности» таких манипуляций они способны дать результат. Правда, только в том случае, когда контакт элементов внутри корпуса нарушен.

Когда следует менять модуль зажигания?
Он может выйти из строя в любой момент, и сигналы, которые он подаст в случае неисправности, следующие:

  • Автомобиль может дергаться.
  • А еще возможно плавание оборотов двигателя.
  • Ко всему этому может добавиться еще и неустойчивый холостой ход, то есть он просто будет глохнуть.

Как заменить модуль зажигания на ВАЗ 2113-ВАЗ 2115?

2) Затем в двигателе найдите расположение модуля зажигания, а найдя его, отсоедините от него четыре высоковольтных провода, которые к нему подключены.

4) Затем снимите три гайки, которыми этот модуль крепится к кронштейну.

Внимание!
Чтобы вам было проще визуально определиться, посмотрите на фото ниже, где показаны места, где три гайки крепят модуль к кронштейну!

5) Затем снимите модуль с трех длинных шпилек, имеющихся на кронштейне.

Установка:
Модуль зажигания устанавливается в порядке, обратном снятию, но при переустановке необходимо знать две вещи:

1. После установки модуля зажигания посмотрите на его поверхность, вы видите там цифры: 1, 2, 3, 4.Итак, эти цифры обозначают номера соответствующих цилиндров.

2. Заметили ли вы, что на концах высоковольтных проводов присутствуют и такие же цифры: 1, 2, 3, 4. Все это сделано для того, чтобы вам было проще определить, какой из высоковольтных проводов провода напряжения должны быть подключены к модулю.

Внимание!
При переустановке модуля все высоковольтные провода подключать строго по номерам, например: «первый провод — на первый выход», «второй провод — на второй выход» и т.д.

Проверка модуля зажигания на работоспособность:

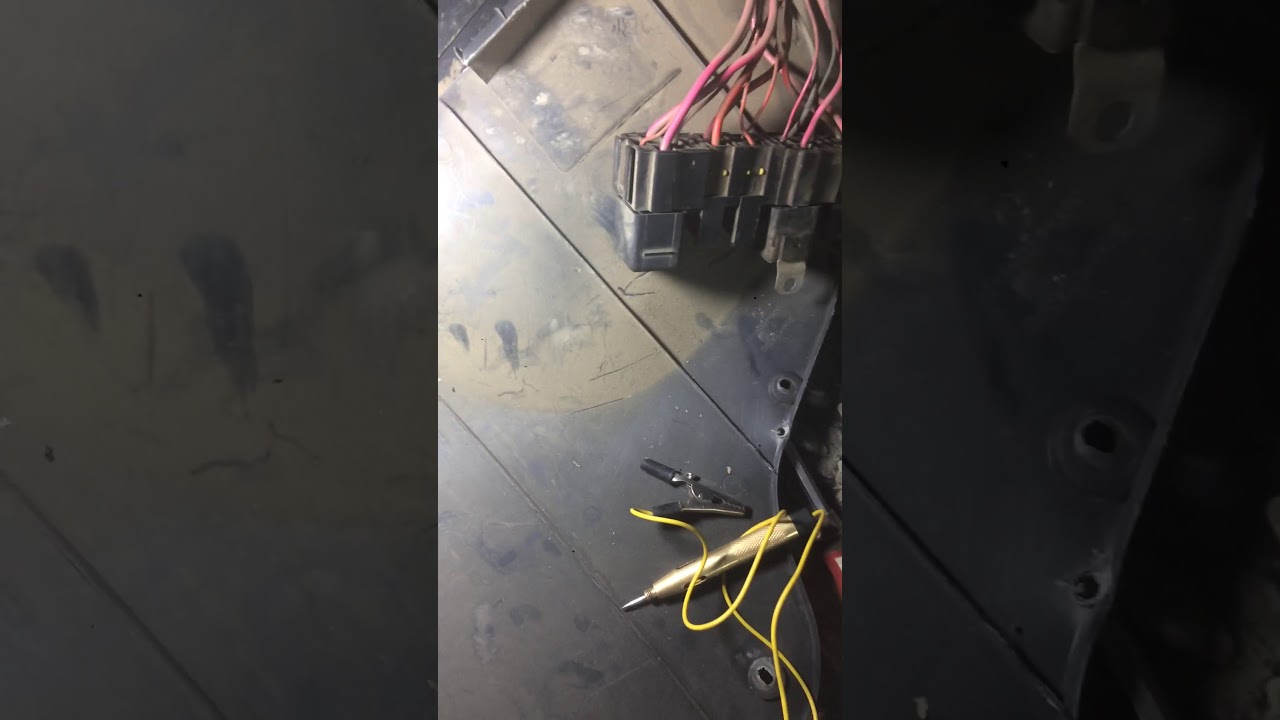

Для проверки модуля потребуется « разрядник высоковольтный «, который можно приобрести в автосалоне по цене в районе 900-1500 руб. С помощью этого разрядника можно проверить на исправность: модуль зажигания, катушку зажигания и сами высоковольтные провода на наличие искрения.

Внимание!
На видео хорошо видно, что модуль зажигания исправен, так как при последовательном подключении к нему всех проводов на разряднике постоянно появляется искра, но при последней проверке видно, что искра пробивает мало, но все же модуль показывает себя хорошо, и его замена не требуется!

Важно!
При работе с модулем зажигания будьте осторожны, и ни в коем случае не делайте с ним ничего, не обесточив аккумулятор!

Система зажигания инжекторных автомобилей ВАЗ первого поколения, конечно, далека от совершенства, но и менее требовательна к обслуживанию и к квалификации мастера.Именно поэтому проверить катушку зажигания на ВАЗ-2114 может даже не очень опытный водитель. И вам придется проверить его, если он неверный или двигатель просто отказывается запускаться.

Видео с проверкой модуля зажигания и указанием контрольных значений:

Как проверить катушку зажигания: диагностика и симптомы поломки

Проще всего это сделать, конечно, не своими, а чужими руками на сервисе.Но до него еще нужно добраться. Если машина наглухо отказывается заводиться, то среди прочих причин может быть виновата и катушка зажигания. Если у водителя есть сканер ошибок или диагностический адаптер для диагностики с передачей данных по технологии Bluetooth, это отлично.

Для этого вам необходимо установить на смартфон специальное приложение, и тогда вы сможете с высокой степенью точности установить, что причина кроется именно в катушке.

Вот основные коды ошибок кто скажет про инжекторную восьмиклапанную ВАЗ-2114:

  • Р3000-3004 — нет искры в цилиндре (крайняя цифра), эти коды ничего конкретного не скажут, но подскажут где искать причину;
  • P0351 — индикация обрыва модуля на обмотках первого и четвертого цилиндров;
  • P0352 — тот же обрыв, но на обмотках оставшихся двух цилиндров, второго и третьего.

Это все, что может сказать сканер, модуль или специальное приложение. Не каждый из этих кодов говорит о том, что катушку пора выбрасывать, иногда причина может быть не столько в катушке, сколько в высоковольтных проводах или свечах.

Пробой изолятора свечи зажигания

Именно поэтому перед проверкой катушки зажигания на ВАЗ-2114 стоит идти от простого к более сложному.

Цена катушки зажигания ВАЗ-2114 и ее замена

Проще всего заменить катушку.С этим справится даже школьник. На вторую Самара нужно купить новую 43 3705 . Такая же катушка используется на десятках, на Приорах и на 1118 с восьмиклапанными инжекторными моторами.

В этом случае электронная система управления, скорее всего, будет иметь индекс М7-9-7. Цена новой катушки в пределах 1 200 руб .

В таком порядке:

  1. Отсоедините отрицательную клемму аккумуляторной батареи или используйте кнопку отключения массы, если она установлена.

    Клемма вниз!

  2. Снимаем колпачки с наконечниками со свечей.
  3. Отключите цепь управления низким напряжением. Для этого отгибаем фиксирующую скобу, после чего можно снимать колодку с контактами.

    Демонтаж штекера питания катушки зажигания

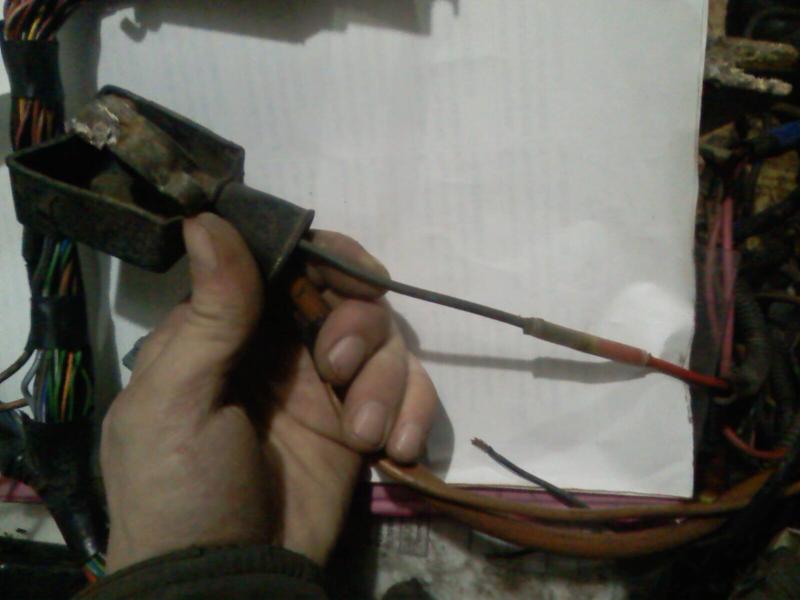

  4. Вынимаем высоковольтные провода из катушки, заодно проверяем их состояние визуально.
  5. Откручиваем болты крепления самого корпуса модуля.Должно быть три.
  6. Снимаем модуль с кронштейном в сборе с двигателя.
  7. Снимите скобу с помощью шестигранного ключа.

    Отвинтить монтажную пластину катушки

  8. Новую катушку зажигания устанавливаем в обратном порядке, при этом не путая высоковольтные провода местами.

Новый модуль установлен. Тем не менее старый модуль проверим для профилактики. Есть несколько способов сделать это.

Методы проверки своими руками (требуется мультиметр)

Заменено? Это отлично.А теперь, прежде чем выкинуть старую катушку зажигания на свалку истории, давайте проверим ее на работоспособность. Если двигатель после замены стал работать как часы, то дело действительно в катушке. Хотя, могут быть нюансы.

Вот еще три способа убедиться, что старая катушка работала некорректно:


выводы

Таким способом можно быстро вычислить неисправность самой катушки зажигания или управляющих проводов. Удачи в ремонте!

Как проверить модуль зажигания.Модуль зажигания ВАЗ, ремонт и замена своими руками катушки зажигания на ВАЗ 2115

Каждый из нас знает, что для воспламенения топливно-воздушной смеси в камере сгорания необходима искра. Последняя образуется как раз за счет работы системы зажигания. Ее конструкция у разных автомобилей имеет некоторые отличия, но ее основной принцип работы остается неизменным. И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электротехническое устройство, основным назначением которого является выработка тока и передача его на свечу. Всего на автомобилях используется два типа модулей — с одной катушкой на каждую свечу (раздельные) или сразу на две (блочные). Модуль зажигания ВАЗ (2114-я «Жигули») — блочного типа. Такие элементы включают в свой состав двойную катушку. Конструкция этой части предполагает наличие следующих компонентов:

  • Низковольтные клеммы.
  • Выход высокого напряжения.
  • Железный пластинчатый сердечник.
  • Первичная и вторичная обмотка.

Те же аналоги имеют несколько иную конструкцию, в которую входят:

  • Сердечник.
  • Подключения высокого напряжения через пружинный контакт.
  • Свеча.
  • Внешняя клемма низкого напряжения.
  • Вторичная и первичная обмотка.

В отличие от одностержневых, такие катушки проще в сборке за счет особой (блочной) конструкции, имеющей общий корпус.Несмотря на то, что таких элементов в блоке несколько, все они работают как самостоятельные устройства. Такая конструкция позволяет применить укороченный проводник, идущий на первичную обмотку механизма.

ВАЗ-2114 — неисправность

О неправильной работе этой системы можно судить по следующим признакам. Во-первых, о неисправностях может говорить катушка при наборе скорости автомобиля. Во-вторых, это может проявляться в значительной потере мощности автомобиля, а также в «плавающих» оборотах двигателя на холостом ходу.И в-третьих, неравномерная работа сигнализирует о неработающих 1-4 или 2-3 цилиндрах.

Следует отметить, что такие симптомы очень часто случаются из-за неисправного ДМРВ, или поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: Где эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент размещается на открытом пространстве.

Самый простой способ обнаружить это найти один конец их конца тянется к свечам, а второй идет к самому модулю зажигания.

Как распространить работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в такой последовательности. Для начала вынимаем минус после чего берет электропроводку с катушечного механизма. Далее откручиваем все винты и болты, которые крепят корпус элемента. Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоединяем сборку модуля, мультиметром измеряем между выводами контактного разъема уровень общего сопротивления.Затем сравните полученные результаты с табличными стандартами, которые указаны в инструкции по эксплуатации. Если полученные данные значительно отличаются от таблиц в меньшую сторону, значит, в машине возникла цепь, и катушка вышла из строя.

После установки беспроводности проводов можно переходить к диагностике вторичной цепи ДВС — измерение уровня сопротивления между клеммами зажигания. По замерам делаем выводы, и если неисправность была скрыта в катушке, значит модуль подлежит полной замене.Других вариантов решения этой проблемы нет.

Как заменить устройство своими руками? Инструменты

Для начала нам нужно подготовить набор ключей, которые мы будем использовать. При выполнении работ по снятию и установке модуля зажигания нам понадобятся два на 13 и 17 миллиметров, а также один ключ крыши на «10». Последний нам понадобится для того, чтобы снять клемму с аккумулятора. Кроме того, следует подготовить шестигранник на «5». С помощью последней будем освобождать модуль зажигания из держателя при демонтаже.

Деталь процесса снятия

Итак, как происходит замена модуля зажигания ВАЗ 2114-й «Жигули»? Для начала нужно обесточить автомобильную сеть автомобиля. Для этого, как и в предыдущем случае, снимаем минусовую клемму с аккумулятора (если она еще не была снята до этого). Далее нужно снять декоративную накладку двигателя. Это можно сделать, повернув крышку масляного отсека. Стоит отметить, что эту операцию используют только владельцы ваз с двигателем 1,6 л.Однолитровые «Самары» не поставляются с подобной накладкой двигателя.

На следующем этапе Выньте из модуля колодку с проводами и высоковольтными проводами. Ключом на 13 откручиваете два болта крепления картера двигателя, рожком на 17 откручиваете последнее крепление модуля. Затем эта деталь незаметно извлекается из заготовки наружу. Сам модуль высвобождается из держателя при помощи шестигранника на 5 миллиметров.

Установка

Перед установкой нового элемента В автомобиле следует заранее подключить высоковольтные провода по схеме модуля.Также необходимо обращать внимание на качество креплений – на торцах в местах соединений тщательно очищаются лишнее окисление и грязь.

Далее модуль зажигания ВАЗ 2114-я «Жигули» можно смело устанавливать на штатное место. Сборка элемента производится в обратном порядке. После подключения модуля зажигания ВАЗ-2114 необходимо завести и проверить работоспособность деталей. Если все вышеперечисленные признаки неисправности исчезли, значит, вы все сделали правильно.

Заключение

Итак, мы выяснили, что такое модуль зажигания и как его заменить. Напоследок отметим, что при подключении важно следить за правильностью подключения всей схемы электропроводки, так как при малейшей ошибке обеспечить работоспособность деталей этой системы не удастся.

Модуль зажигания — представляет собой сложное электротехническое устройство, предназначенное для генерирования тока высокого напряжения (до 30 000 В) и передачи на зажигание.

Компонент обвязки между модулем зажигания и свечами есть.Стоит отметить, что многие автовладельцы модуль зажигания называют также катушкой зажигания, что не совсем правильно, т.к. Катушка входит в состав модуля зажигания, но в данном случае это не имеет значения.

Принцип работы модуля зажигания

Принцип работы модуля соответствует принципу работы любой катушки зажигания:

  1. Управляет работой модуля, подавая постоянный ток на обмотки его обмотки.
  2. Согласно Закону об индукции вырабатывается высокое напряжение и в нужный момент подается на свечу зажигания.
  3. Модуль зажигания состоит из двух катушек зажигания и двух выключателей, а также пластикового корпуса и выводов для высоковольтных проводов. Каждая катушка связана с 2 цилиндрами: 1 катушка — 1 и 4 цилиндр, 2 катушка — 2 и 3 цилиндр.

Признаки неисправности модуля (катушки) зажигания

Основными признаками неправильной работы катушки зажигания являются:

  • провалы при разгоне;
  • потеря мощности;
  • нестабильный холостой ход;
  • 2-3 или 1-4 цилиндры не работают.

Где находится модуль зажигания?

Модуль зажигания находится в пространстве субуправления. Самый простой способ найти его — найти высоковольтные провода. Один конец высоковольтных проводов идет к свечам зажигания, другой конец проводов идет к модулю зажигания.

Схема подключения проводов к модулю зажигания

Подключать высоковольтные провода к модулю необходимо строго в определенном порядке: провода 1 и 4 цилиндра идут к одной обмотке, 2 и 3 к другой.Нумерация цилиндров указана на модуле зажигания. Обратите внимание на рисунок.

Если держать модуль строго перед собой, то подключать нужно так:

  • 1 цилиндр — левый нижний высоковольтный вывод;
  • 2 цилиндр — левый верхний высоковольтный вывод;
  • 3 цилиндр — правый верхний высоковольтный вывод;
  • 4 Цилиндр — правый нижний высоковольтный выход.

А вот такая распиновка типична, когда модуль держат перед собой.Если вы хотите установить высоковольтные провода на уже установленную на машине машину, то распиновка немного другая, т.к. модуль ставится под углом (ромб):

  • 1 цилиндр — центральный нижний выход;
  • 2 цилиндр — левый выходной;
  • 3 цилиндр — верхний выход;
  • 4 Цилиндр — правый вывод. Но для удобства и наглядности модуль лучше снять, а уже потом устанавливать на него высоковольтные провода.

Сколько стоит модуль зажигания?

Примерная стоимость модуля зажигания в магазине от 700 до 1000 руб.

Как проверить модуль (катушку) зажигания?

Для проверки модуля необходимо измерить сопротивление между выводами (1 и 4 цилиндр; и между 2 и 3 цилиндр). Сопротивление на омметре должно быть около 5,4 кОм. Более подробное описание тестового действия читайте в статье:

Модуль зажигания (MD) играет решающую роль в работе автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание данного блока осуществляется от шинопровода напряжением 12 вольт.Модуль состоит из компактного пластикового корпуса, 2 электронных блоков управления и высоковольтных трансформаторов. МЗ имеет четыре специальных разъема для подключения проводки. Симптомы неисправности блока зажигания связаны с выходом из строя тросиков и свечей зажигания, на что следует обратить максимальное внимание диагностическим процедурам. К основным признакам поломки МЗ относятся: Нестабильный холостой ход, снижение тяги двигателя, машина плохо набирает обороты в процессе разгона, выход из строя пары цилиндров (1 и 4), (2 и 3).Далее подробно рассмотрим на примере модуля зажигания ВАЗ-2114 (проверка, снятие, замена).

Проверка модуля

Прежде чем приступить к непосредственной проверке, нам необходимо протестировать колодку проводки, которая подключается непосредственно к модулю. Для проверки тестера отсоедините колодку с проводами, один щуп тестера подключите к контакту колодки «А», а второй воткните в массу двигателя. Затем необходимо включить зажигание, в результате чего появляется импульс напряжения, около 12 В.должно быть на тестере.

При отсутствии тока проверьте работоспособность предохранителя, идущего на модуль зажигания. После выполнения этих операций нужно проверить контакты на разрыв цепи. Возьмите контрольную лампу (представляет собой лампочку на 12 В с двумя выводами), проверьте контакты «А» и «В». Для этого включите стартер и наблюдайте за измерительным «прибором». Если лампа мигает — контакт работает, отсутствие признаков наличия напряжения говорит о наличии обрыва в цепи.Повторите процедуру с контактом «В». Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их подробнее.

Установка десктопа с другого автомобиля

Этот способ самый простой при наличии дополнительного модуля. В целях экономии его можно на время просверлить у знакомого с другой машины, в этом случае нужно убедиться в его работоспособности. Опытные автомобилисты, которые много времени проводят в дороге, чаще всего используют именно этот способ.Так как выход из строя модуля зажигания в отечественных машинах является самой распространенной проблемой. Здесь есть важное правило, если вы решили использовать «донора», орган должен быть с идентичным транспортом, иначе вы можете только усугубить ситуацию, не решив проблему.

Механический метод проверки МВт

Для проверки данным методом необходимо включить блок питания. После этого отодвиньте колодку проводки и сам модуль, по нему можно слегка постучать.Если в момент воздействия на рану сегменты двигателя нестабильны, возникают рывки или перебои, значит, контакты нарушены. Это одна из самых простых поломок, устранить которую можно за несколько минут.

Диагностика с помощью специального измерительного прибора

Для выполнения проверки МЗ необходим тестер, которым измеряется сопротивление на высоковольтных проводах. Включите прибор в модульном режиме, соедините контакты попарно с высоковольтными выводами блока 1 и 4, затем 2 и 3.Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации. транспортное средство. Различия или отклонения в полученных показателях свидетельствуют о неисправности модуля.

Демонтаж неисправного модуля зажигания

Изъятие старого модуля зажигания – несложная процедура, с которой может справиться любой автомобилист без специальной подготовки. Во избежание непредвиденных поломок и риска получить удар током необходимо строго соблюдать последовательность, указанную в инструкции ниже.Для выполнения всех операций потребуется стандартный набор инструментов, в котором есть отвертки и ключи.

  • Дезинфекция системы, для этого отсоедините минусовую клемму от аккумулятора.
  • Снять колодку проводки, отключить от модуля зажигания.
  • Теперь нужно отсоединить провода провода.
  • Следующим шагом является отсоединение крепления к двигателю.
  • Наконец, вытащите модуль зажигания и открутите его держатель.

При установке нового модуля зажигания необходимо использовать подсказки, которые идут в комплекте с деталью, а также могут быть указаны на упаковке детали. Клеммы проводки должны иметь соответствующие номера, обозначающие номера цилиндров. Более подробная инструкция Установка нового блока зажигания показана ниже.

В этом разделе мы подробно пишем как заменить модуль зажигания. Для работы вам понадобится стандартный набор автомобильных инструментов. Обязателен блок, создающий импульс для запуска силового агрегата, под капотом, к нему идут провода от свечей.Перед началом работы отсоедините минусовую клемму от аккумуляторной батареи.

  • Снимите блок проводов и отсоедините высоковольтные кабели.
  • Открутите болты крепления модуля к двигателю, теперь модуль можно снять.

Установка нового модуля выполняется следующим образом: Подсоедините провода. Чтобы не перепутать соединения, воспользуйтесь схемой, размещенной на корпусе устройства. Номера цилиндров также указаны на проводах. Все довольно просто, перепутать их последовательность практически невозможно.

Наконец, вам нужно проверить систему. Если при включении мотора проблема исчезла, значит, вы все сделали правильно. Если неисправности не устранены, значит, в процессе установки была допущена ошибка, либо был выбран неправильный источник поломки. В редких случаях причиной может быть неисправность нового модуля. Такое бывает при покупке деталей «с рук» у непроверенных продавцов.

Для воспламенения топливно-воздушной смеси сгорания как карбюраторных, так и инжекторных моторов необходима высоковольтная катушка зажигания ВАЗ.Появление принципиально новых систем питания двигателей, привело к изменениям в системах зажигания. Они ушли в прошлое, или как их еще называли «Лица». Вместо них появились новые устройства, такие как модуль зажигания ВАЗ 2114.

Принцип работы модулей

Модуль представляет собой улучшенную систему запуска двигателя. Принцип ее работы не сильно отличается от обычных систем. Если в старых системах высоковольтное напряжение формировалось за счет размыкания контактов в распределителе зажигания, то в модуле генератор импульсов подает сигналы от блока управления.

Блок управления собирает сигналы с датчиков на двигателе, формирует управляющий импульс и отправляет его в модуль зажигания. В нем из напряжения бортовой сети формируется высоковольтное напряжение и направляется на свечу цилиндра для воспламенения топливно-воздушной смеси.

Модуль устройства


Две катушки, основной задачей которых является высокое напряжение. Помогает им в этом двухканальный электронный переключатель. Все эти детали закрыты, для изготовления которых используется прочный пластик.На корпусе имеется низковольтный разъем для подключения напряжения питания и подачи управляющих импульсов. Также есть выводы для подключения, которые подключаются к свечам.


На рисунке представлена ​​электрическая схема системы запуска ВАЗ 2114. Как видно из чертежа, в его состав входят:

  1. Аккумуляторная батарея;
  2. Замок зажигания;
  3. Реле, включая зажигание;
  4. Датчик Холла;
  5. Полупроводниковый приемник сигналов от датчика;
  6. Электронный переключатель;
  7. Модуль зажигания.
  8. Высоковольтные выводы.

Также на электрической схеме показаны предохранители цепей питания электронного блока. Попробуем рассмотреть устройство и принцип работы катушки зажигания. Как уже отмечалось, в блоке их два, по устройству они идентичны. Схема катушки зажигания у одного и у второго тоже абсолютно одинаковая. Принцип работы катушки зажигания остался прежним. Оба состоят из сердечников из электротехнической стали.Они намотаны на две обмотки. Один из них низковольтный, а второй выдает высокое напряжение для воспламенения рабочей смеси.

Катушки зажигания выполнены таким образом, что низковольтная обмотка подключается к напряжению питания, а второй конец этих обмоток подключается к транзисторному генератору. В каждой катушке работает «свой» транзистор. Высоковольтные выводы подключаются непосредственно к свечам, каждая обмотка питает две свечи. Один из них подает импульсы на 1 и 4 цилиндр, а второй на 2 и 3.

Расположение проводов на модуле зажигания расположено таким образом. На контакты А и В поступают управляющие импульсы от электронного коммутатора, выход D питается от бортовой сети машины. Выход, обозначенный буквой С, соединен с массой автомобиля.

Где искать этот модуль

Слабо полагаю, что водитель, которого берут для проверки или ремонта этого прибора, не знает, где он находится. Ну а для тех, кто не знает — подскажите.Найти его несложно, бросьте хотя бы один высоковольтный провод и пройдитесь по нему рукой от свечи до пластикового корпуса, который принадлежит модулю.


На картинке его местонахождение становится более ясным.

Есть такие признаки неисправности.

На вопрос, какие признаки модуля зажигания ВАЗ 2114, любой водитель не задумываясь скажет, что на свече нет искры. Отчасти это так, но есть еще несколько возможных причин выхода из строя данного устройства.Можно наблюдать такие:

  • Пропала динамика при разгонах, были сбои в работе мотора при резком нажатии на педаль газа для набора скорости;
  • Стало заметно снижаться мощность двигателя, водители говорят в таких случаях, мотор не «тянет»;
  • Холостой ход сильно плавает;
  • Нет искры на одной из пар свечей.

При появлении признаков неисправности катушки зажигания, то проверку необходимо начинать с неработающих свечей, далее, проверке модуля подлежит последняя очередь.

Как проверить систему на работоспособность

Проверку в любом случае начинать со свечей. Для этого им нужно выйти из своих гнезд. Это также легко сделать. С них снимают наконечники высоковольтных проводов и ключом для проворачивания свечей снимают их с мест.

Далее их осмотр, очистка и проверка. Они должны иметь рабочий коричневый цвет, при отсутствии нагара и нагара. Если наблюдается их наличие, то может быть износ поршней и колец.В любом проверить и при необходимости выставить зазор между электродами. После этого можно проверить их работоспособность.

Для этих целей существуют специальные щупы. «Клилс» умудряются самостоятельно изготавливать такие изделия из пьезошигалей. Если ничего подобного нет, то проверьте двигатель. Хорошо, если рядом есть машина с исправной системой запуска. Даст возможность поставить точную диагностику по свечам. Если они хорошие, поиск продолжается дальше.

Во многих публикациях рекомендуется проверять наличие напряжения высокого напряжения на выходах прибора. Сделать это в условиях гаража проблематично из-за отсутствия специального измерительного прибора. Здесь применяется обычный тестер, так как он не может измерить несколько десятков киловольт высокого напряжения. Если есть радиолюбительский опыт, можно собрать делитель напряжения.

Проверить наличие высокого напряжения опасно из-за возможного чувствительного удара, поэтому будем заниматься другими методами.Поговорим о том, как определить проблемы катушки зажигания и проверить эту систему:

  1. Самым простым методом будет замена блока в исправном устройстве. Это не всегда возможно, так как не все водители берут с собой этот прибор про запас;
  2. Также советуют, проверено неоднократно, передвигать устройство во время работы мотора. Если изменения заметны, они указывают на плохой контакт внутри прибора. Иногда это корректируется;
  3. Проверка режима тестера или мультиметра.Сопротивление парных выводов катушек, 1 и 4, а также 2 и 3. Оно должно быть одинаковым для обеих обмоток и составляет примерно 5,4 кОм.

Система профилактики

Со всеми электронными устройствами высокой надежности случаются поломки. Иногда их можно избежать, если проводить хотя бы иногда осмотр и обслуживание элементов этой системы:

  • Не допускать путаницы с высоковольтными проводами, если их внутреннее сопротивление сильно возрастает, это может привести к повреждению катушек;
  • Проверьте зазор между электродами свечей, так как слишком большой искровой зазор также негативно отражается на приборе.

О возможностях ремонта модуля

Большинство поломок данного устройства приводят к его замене, но иногда возможен ремонт катушки зажигания для ее возврата. Это относится к тем случаям, когда движение или подъем меняют поведение мотора. Если есть навык обращения с паяльником и мультиметром, можно попробовать вернуть в строй.

Необходимо снять металлическую заднюю крышку, под которой залиты электрические части модуля.Стоит постараться аккуратно избавиться от силикона и ваше «внутреннее» откроется вашему взору. Выложи замученные или «плохие» контакты и прочитай их.

Проводники в алюминиевом блоке, поэтому для их пайки нужен специальный припой.

После этого закройте заднюю крышку и проверьте ее работоспособность. При положительном результате ремонта необходимо снова вскрыть его и заполнить внутреннюю часть силиконом.

Если результат отрицательный, блок необходимо заменить.Правда, владельцы, имеющие большой любительский опыт, продолжают «копать» дальше. Можно попробовать заменить электронные выключатели. По сути, эти два элемента становятся виновниками аварийного переключения системы запуска двигателя.

Меняем модуль системы зажигания

Когда ремонт модуля зажигания не дал положительных результатов, остается искать и устанавливать новое устройство. Большинство механиков рекомендуют остановиться на приборе «GM», как на очень надежном изделии. Его стоимость в разных регионах меняется, но близка к 2000 руб.Замену модуля зажигания можно выполнить самостоятельно, особенностей не соблюдается, специальные приспособления не нужны. Подготовиться к работе:

  1. Блок зажигания под замену;
  2. Ключ на «13»;
  3. Тряпка.

Работу можно легко выполнять в гараже или на ровной площадке. Порядок проведения работ:

  1. Откройте капот моторного отсека И отсоедините клеммы аккумуляторной батареи. Достаточно снять клемму только с «минусом».
  2. После этого выньте высоковольтные провода из мест установки. Нужно запомнить, где какой провод стоял. Если сомневаетесь в своих силах, сделайте метки. Менять провода нельзя. Можно новую запчасть уничтожить.
  3. На следующем этапе аккуратно отсоединяем разъем с проводами от модуля. В ход идет ключ на «13», которым отворачиваются три гайки крепления устройства к двигателю.
  4. При снятии гаек устройство снимается с двигателя.

Теперь пускай автомобиль, которым протирают место установки и вокруг него. Внимательно осмотрите новое устройство и запустите его. Осуществляется в последовательности, обратной снятию. Еще раз хочу напомнить о важности установки высоковольтных проводов на место. Если все таки возникли трудности, то взгляните на блок. На ней указаны номера высоковольтных проводов.


Номера порядок проводов в модуле

Следует отметить, что в продаже еще можно встретить модули зажигания старого образца, на которых отсутствует обозначение на высоковольтных выводах номера проводов.Если такое устройство куплено, будьте внимательны при его установке.

Для начала хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — это принципиально новое устройство, более надежное, чем то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы этого устройства сводится к тому, что оно вырабатывает электрический ток высокого напряжения, который в дальнейшем передается на свечи зажигания автомобиля.

Принцип работы модуля зажигания

Как было сказано ранее, основная задача модуля зажигания заключается в том, что он формирует высокий уровень напряжения, который впоследствии передается на свечи зажигания.Генерируемый ток проходит процедуру сжатия, в результате которой на одну из искровых систем подается рабочая искра, а на вторую «холостая». Если быть точнее в формулировках, то рабочая искра подается на первую и четвертую свечи системы зажигания автомобиля, а «Хост» на вторую и третью. Благодаря такой высоковольтной системе подачи электрического тока искра появляется в течение нужных часов и на нужном цилиндре, что обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание на модуль зажигания ВАЗ 2115 подается непосредственно от бортовой сети автомобиля. Напряжение, которое подается на модуль зажигания, имеет значение двенадцать вольт. При этом следует знать, что минусовой провод модуля зажигания крепится непосредственно к кузову автомобиля.

ВАЗ 2115 Модуль зажигания Конструкция

Автомобильный модуль зажигания состоит из корпуса, изготовленного из пластмассы, блоков блоков электронного управления, высоковольтных пар трансформаторов тока, а также четырех выводов для проводов типа ВВ.Размеры модуля зажигания ВАЗ 2115: сто десять сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Холостой ход двигателя на холостом ходу: особенности, причины и рекомендации

Иногда автовладельцы говорят о том, что на холостом ходу двигатель работает нестабильно или троит. Обычно в салоне при этом чувствуется повышенная вибрация. В то же время, если поднять обороты холостого хода, когда двигатель находится под небольшой нагрузкой, работа двигателя стабилизируется.Давайте выясним причины, почему двигатель постукивает на холостых оборотах, а также ознакомимся с рекомендациями профессионалов по устранению неполадок.

Как определить, что мотор действительно троит?

Первая и самая главная задача водителя при обнаружении такой проблемы – точно определить, что один из цилиндров не работает. Для этого можно использовать средства бортовой диагностики. Если двигатель старый, то поиск нерабочего цилиндра будет описан ниже.

В целом показатели «движка» следующие. В салоне будут ощущаться подпрыгивания и вибрации, которые исчезают при нажатии на газ. Также одним из симптомов является длительный прогрев автомобиля при отрицательных температурах. Вы можете услышать эту проблему — двигатель будет неритмичным, вы слышите потерю одного такта.

Если двигатель Приора подтраивает 16 клапанов на холостых оборотах, это будет сопровождаться потерей мощности и повышенным расходом топлива. Если на панели приборов загорается лампа «Проверьте двигатель», а также другие симптомы из списка выше, то мотор явно троит.

Причины нестабильности двигателя

На самом деле причин для такой работы ДВС достаточно. Среди них — свечи, а также различные датчики. Одной из причин может быть загрязненная отложениями форсунка – она не способна распылять топливо, поэтому просто льется. Диагностику следует начинать от простого к сложному. Вы можете использовать метод исключения. Далее мы рассмотрим самые популярные версии.

Автомобильные свечи

В основном, источником того, что двигатель подтраивает на холостых, являются свечи.Если один из них работает неправильно, двигатель будет трястись — не работает один из цилиндров.

Чтобы узнать, какая из свечей не работает, можно воспользоваться старым методом. Несмотря на то, что этот метод диагностики древний, с его помощью можно быстро и эффективно найти неработающую свечу.

Необходимо запустить двигатель, а затем снять крышку свечи с каждого цилиндра по очереди. Если при стягивании провода со свечи мотор будет пытаться заглохнуть, то свеча полностью исправна.Если мотор не реагирует на сдергивание крышки, то свеча в этом цилиндре не работает.

Есть еще один способ. После запуска двигателя на полотне можно выкрутить свечи и осмотреть их визуально. Обычно определить разбитую свечу можно даже невооруженным глазом. Он будет залит топливом. Еще на нем не будет характерного осадка. Неисправную свечу необходимо заменить и тогда двигатель придет в норму.

ВВ провода

Если двигатель подтраивает на холостых, то проблема может быть связана с работой системы зажигания.Виной всему бронепровода, которые часто выходят из строя. Если провод поврежден, то искра будет пробивать и, естественно, искры на свече не будет. Топливная смесь в цилиндре не воспламеняется. Провода лучше проверять мультиметром.

Среди неисправностей проводов можно выделить проблемы с контактами в месте соединения со свечами или с катушкой. Также проводник может иметь различные повреждения. При разрушении изоляции это будет сопровождаться пробоем и током утечки.Кроме того, к неисправностям относится и повышенное сопротивление провода. Это также отрицательно влияет на искрообразование и систему зажигания.

Диагностика проводов

Если двигатель подтраивает на брезент, то специалисты рекомендуют убедиться в исправности проводов.

Один из самых простых способов диагностики — использовать хороший провод. Он установлен на каждом из цилиндров. Если после этих действий двигатель стал работать стабильно, то стоит заменить весь комплект.

Чтобы найти образец, нужно дождаться, пока на улице стемнеет.В темноте откройте капот и запустите двигатель. Пробой, если он есть, будет хорошо виден – в месте пробоя пробьет искра.

При наличии дополнительного изолированного шнура можно также проверить исправность ВВ проводов. Необходимо зачистить концы, а затем один конец провода замкнуть на массу. Второй конец провода на поверхности шнура — особое внимание следует уделить изгибам, заглушкам, соединениям. Если есть пробой, то между ним и проводом образуется искра.

Наконец, вы можете проверить сопротивление, используя для этого мультиметр. Прибор переводят в режим проверки сопротивления. Затем к двум концам провода подключаются контакты мультиметра. Если шнур исправен, то его сопротивление будет в пределах от 3,5 кОм до 10 кОм. Если порог сопротивления выше, то лучше заменить провода.

Датчики

Одной из частых причин, почему двигатель ВАЗ-2115 стучит на холостом ходу, являются датчики. Главный виновник нестабильной работы ДМРВ или ДМРВ.Кроме того, обязательно следует проверить элемент контроля положения дроссельной заслонки или ДПДЗ и регулятор холостого хода. Больше проблем может создать ДПКВ (влияет на работу коленчатого вала).

Наряду с проблемами, связанными с датчиками, могут быть выявлены различные неисправности, непосредственно связанные с самим ЭБУ. Бывают случаи, когда двигатель «Приоры» просто слегка дергается на холостых оборотах, а диагностика с помощью электронной приоры выявляет ошибки, которые невозможно устранить.

Иногда мотор троит из-за популярного сегодня тюнинга ЭБУ. После перепрошивки, не рекомендованной производителем, могут появиться характерные симптомы трофии.

Топливная система

Продолжая тему современных инжекторных двигателей, следует отметить проблемы, которые связаны с забитыми форсунками. В этом случае впрыск топливной смеси происходит неравномерно, в результате двигатель глохнет на холостом ходу.

Специалисты рекомендуют чаще чистить топливную систему, чистить форсунки, заправляться качественным топливом.Иногда бывает так, что проблема появляется после заправки на незнакомых заправках неизвестным бензином.

Другая причина — давление топлива. Он может быть как недостаточным, так и слишком большим. Если в топливной рампе установлен регулятор давления, то идеальные показатели около 2,5 бар на ХХ. Если регулятор в баке, то давление нужно держать на уровне 3,8-4,0 бар. Если давление не соответствует, то двигатель «Калины» подтраивает на холостом ходу. Это явление характерно не только для «Калины», но и для «Приоры».

Посторонний воздухозаборник

Если мотор сильно трясет, если обороты холостого хода очень нестабильны, возможно причина связана с подсосом постороннего воздуха. В этом случае происходит чрезмерное обеднение смеси, что и вызывает нарастание из-за пропусков зажигания. Рекомендуется проверить герметичность впускного коллектора.

Необходимо визуально оценить состояние прокладок, шлангов в вакуумной системе. Также требуется проверить уплотнительные кольца на форсунках.Особое внимание следует уделить усилителю тормозов, его клапану. Обнаружить утечку воздуха в целом несложно – для этого можно использовать обычную жидкость для чистки сигарет или карбюраторов в баллончиках.

При подсосе воздуха дым от сигареты пойдет к месту подсоса. Если побрызгать место, где может быть утечка, жидкостью, то обороты стабилизируются и будут расти. Если система полностью загерметизирована, но двигатель ВАЗ-2114 все равно работает на холостых оборотах, то причина глубже.Мы обсудим это дальше.

Клапан и проблемы с ним

На большинстве отечественных автомобилей, а также на некоторых старых иномарках необходимо регулировать тепловые зазоры клапанов с периодичностью 10-20 тыс. км пробега. Если не заниматься регулировками, то клапаны могут быть неплотно закрыты или открыты не до конца. По этой причине мотор также может троить на холостых и даже глохнуть. Причина проста и банальна – нарушены фазы газораспределения.

Бывает, что при работе двигателя прогорает клапан — это обязательно скажется на работе мотора.Обнаружить такую ​​неисправность можно по низкой компрессии в цилиндре. Если проблема связана с обычной выработкой или частичным разрушением колец, то специалисты рекомендуют залить в цилиндр немного масла и с его помощью измерить компрессию. Если в результате замеров компрессия увеличилась, то необходимо заменить поврежденный клапан.

Советы и рекомендации специалистов

Как видите, если двигатель ВАЗ-2110 подкрашивает на холостом ходу, то причины такой работы могут быть самые разные.Следует понимать, что спровоцировать склонность могут и различные сбои в работе распределителя зажигания или бензонасоса. Но в этом случае двигатель будет троить по очереди в каждом цилиндре.

В некоторых случаях для решения проблемы необходимо залить качественное топливо и хорошо прогреть двигатель. В остальных случаях помогают чистка свечей, замена проводов. И даже в большинстве ситуаций эти простые действия спасают ситуацию, иногда они могут не сработать.

Если есть отклонения в работе двигателя, то это уже повод заменить свечи вместе с фильтрами.Также нужно почистить систему питания, проверить топливный насос и давление топлива. Можно провести и компьютерную диагностику. Но с проблемой нужно бороться сразу – если ее игнорировать, в будущем это может привести к дорогостоящему ремонту. Не игнорируйте этот симптом — лучше вовремя искать проблемы.

Итак, мы рассмотрели причины нестабильной работы двигателя на холостом ходу, а также выяснили, как устранить эту проблему.

возможные причины и их устранение

С наступлением холодов иногда машина отказывается заводиться.С этой проблемой часто сталкиваются владельцы отечественных автомобилей. ВАЗ-2115 не исключение. Разрывы могут быть разными. Но в большинстве случаев они легко устраняются своими руками. Давайте рассмотрим, почему не заводится автомобиль ВАЗ-2115, причины этого явления и методы устранения неполадок.

Топливная система

Если окно ниже -20 градусов, возможно в баке образовался конденсат. Наличие воды в бензине – плохой признак. Причем не обязательно, чтобы его «разбавляли» на самих заправках.Из-за разницы температур на стенках бака образуется конденсат. При низких температурах замерзает. В результате ВАЗ-2115 (инжектор, 8 клапанов) не заводится. Замерзшая вода может быть как в топливопроводах, так и в самом фильтре. Пытаться крутить стартер с надеждой, что машина вот-вот заведется, не стоит. Вы просто вставляете аккумулятор. Единственное решение — прогреть машину. Лучше бы он с такой проблемой стоял в гараже. Установив туда масляный или индукционный нагреватель, вы быстро нагреете температуру воздуха в помещении.И машина успешно заведется.

Засорение фильтров

Эта проблема может возникать как летом, так и зимой. И это касается не только топливного, но и воздушного фильтра. Последний находится в специальном пластиковом корпусе. На автомобилях ВАЗ 15-й модели это выглядит следующим образом.




Отодвинув защелки, поднимите крышку корпуса воздушного фильтра и выньте сам чистящий элемент. Если он грязный, замените деталь. Фильтры – это расходный материал, и восстановить их в домашних условиях не получится.К тому же стоят они копейки. Что касается топливного фильтра, то он находится под днищем автомобиля. Элемент выглядит как на фото ниже.


Если автомобиль проехал более 30 тысяч километров, фильтр подлежит замене. Визуально определить степень загрязнения, как по воздуху, вам не удастся. Деталь находится в закрытом неразборном корпусе. Внутри него пористая бумага. Он способен пропускать частицы размером менее 10 микрон. Со временем поры бумаги забиваются, и фильтр не в состоянии пропустить через себя необходимое количество топлива.Чтобы проблема не застала вас врасплох, поменяйте эту деталь заранее.

Характерный признак неисправности — рывки при движении (как будто на какое-то время прекратилась подача топлива в цилиндры). Это означает, что погружной насос не способен подать нужное количество топлива через поры бумаги. Что касается воздушного фильтра, то он меняется каждые 6 месяцев или раз в 10 тысяч километров. Соблюдая регламент, вы обезопасите себя от подобных проблем.

Свечи

Если они не дают искры, даже с новыми фильтрами возникнет ситуация, когда ВАЗ-2115 не заводится.



Необходимо открутить элементы многогранным ключом и осмотреть их состояние. Часто они «залиты», из-за чего ВАЗ-2115 не заводится. Это означает, что рабочая часть свечей покрыта большим количеством топлива. В результате искра не способна воспламенить топливо.

А, как известно, в камеру подается не только бензин, но и воздух. При недостаточном количестве последнего запуск мотора будет затруднен.

Как решить проблему?

Есть два способа решить эту проблему:

  • На месте. Если нет времени выкручивать свечи, можно попробовать просушить их прямо в двигателе. Для этого перед запуском приоткройте дроссельную заслонку процентов на 50. К счастью, педаль акселератора ВАЗ-2115 механическая, с тросовым приводом. Таким образом, в камеру сгорания будет поступать больше воздуха. Свечи «продаются» автоматически. После запуска дроссельную заслонку можно закрыть. Но этот метод не всегда эффективен.И тут на помощь приходит второй способ.
  • Самосохнущий. При этом закручиваются все четыре свечи. Важный момент — при снятии бронепровода пронумеруйте каждый из них. В противном случае двигатель вообще не заведется, так как будут нарушены фазы газораспределения. Быстро высушить можно домашним феном, установив его на максимальный режим обдува. Если позволяет время, можно проверить зазоры между электродами свечей. Когда этот параметр не совпадает с заводским, свеча не может выдать нормальную искру.Мы говорим об этом подробнее.

Про зазор свечей

Со временем зазор между электродами увеличивается. Нормальный параметр составляет от 0,7 мм до одного миллиметра. Проверьте этот зазор с помощью специального щупа.


То же самое касается регулировки зазоров клапанов на карбюраторных двигателях. Итак, если параметр не соответствует норме, его следует отрегулировать. Для этого используйте отрицательную отвертку. Чтобы уменьшить зазор, прижмите конец зазора к верхнему электроду свечи зажигания.Другой рукой держите саму деталь. Если переборщить, не беда – все можно вернуть обратно. Для этого отогните электрод лезвием отвертки (он довольно легко гнется) и еще раз проверьте расстояние. Стоит отметить, что при правильно выставленном зазоре можно не только обеспечить безотказный запуск двигателя, но и снизить расход топлива на 5 процентов. Также машина будет работать ровно. Ведь смесь воспламеняется именно в тот момент, когда это необходимо. Ну и последнее — это ресурс самих свечей.Если зазор выше или ниже нормы, риск пробоя изолятора значительно возрастает. Что касается регламента замены, то он составляет около 40 тысяч километров. Вместе со свечами рекомендуется заменить высоковольтные провода.

Катушка

Современные автомобили больше не оснащаются распределителями. Вот модуль зажигания. ВАЗ-2115 (16 клапанов) не исключение. Иногда случаются поломки. Из-за этого ВАЗ-2115 не заводится. Причины неисправности распределителя зажигания.


Этот элемент не подлежит ремонту. А чтобы не тратить время на диагностику (или если у вас нет мультиметра), стоит установить заведомо исправный модуль зажигания. ВАЗ-2115 должен беспрепятственно завестись. Иногда пробиваются сами высоковольтные провода. Но в этом случае машина заводится и троит. Это можно услышать по характерному звуку двигателя.

Реле и предохранители ВАЗ-2115

Бывает, что машина не заводится из-за банального выхода из строя предохранителей.В этом случае помпа не будет издавать характерный гул при включении зажигания. Звук должен быть слышен из-под задних сидений. На автомобилях ВАЗ-2115 насос погружной, и находится непосредственно в топливном баке. Если в первые 3-5 секунд после включения зажигания гула нет, значит, на элемент не подается питание.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
