Ваз 2114 стартер – Стартер ВАЗ 2114 – устройство, частые неисправности и замена + Видео » АвтоНоватор

Не крутит стартер ВАЗ 2114 – пора взять гаечный ключ в руки!

Много чего может нарушить работу стартера ВАЗ 2114: не крутит якорь, вышло из строя втягивающее реле, появился шум и т. д. Неужели нужно сразу ехать на СТО или можно сделать ремонт самостоятельно? На все эти вопросы мы попробуем отыскать ответы в нашей статье.

Каков он – стартер ВАЗ 2114?

Если вы решились на самостоятельный ремонт этой маленькой, но весьма важной детали, прежде всего необходимо ознакомиться с ее устройством и принципом работы. Независимо от марки и модели авто стартер имеет одинаковую конструкцию и выполняют одну и ту же функцию, отличаются только размеры.

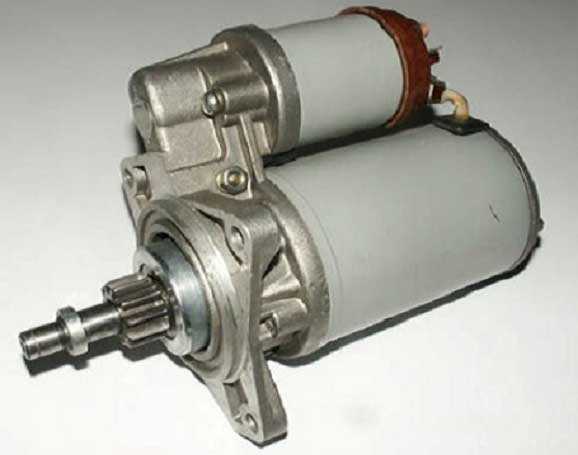

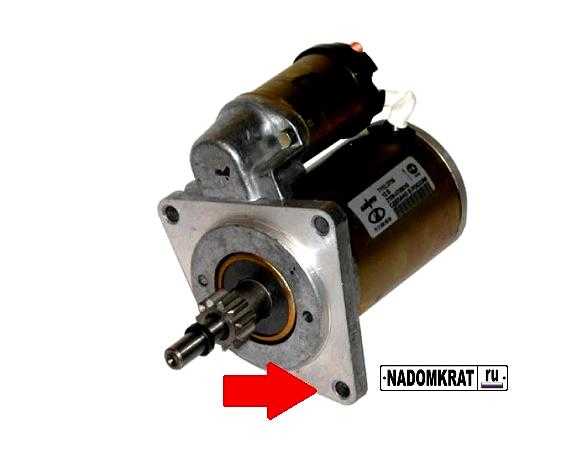

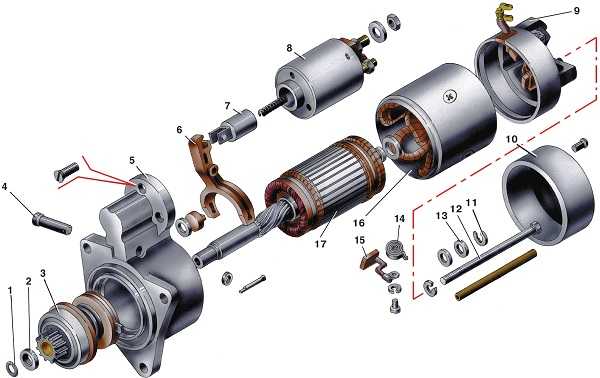

Стартер автомобиля

По сути это электродвигатель. Его неподвижная часть – статор, в корпусе которого расположены 4 магнита, выполняющие роль полюсов, и подвижный якорь. А после того как включается зажигание, еще одна важная деталь – втягивающее реле – подает соответствующий сигнал, и якорь начинает крутить, постоянно ускоряясь. Бендикс обеспечивает зацепление маховика двигателя.

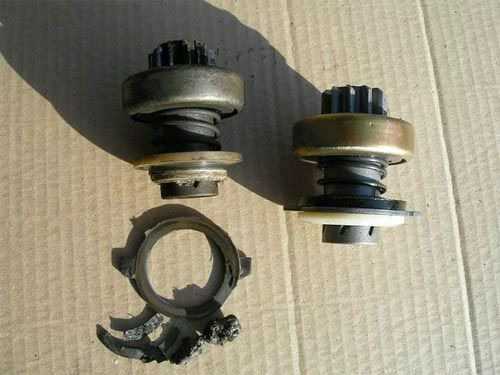

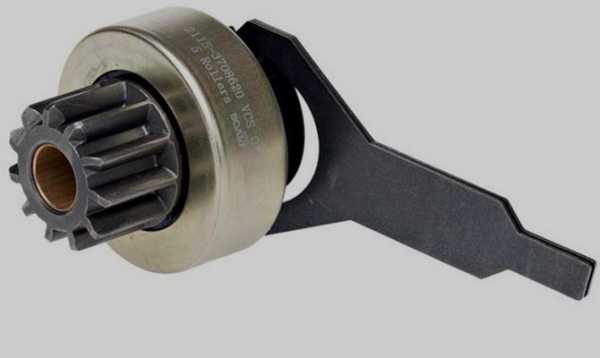

Бендикс стартера

Номинальная мощность стартера равняется 1,55 кВт, а сила тока зависит от ряда показателей. Например, во время холостого хода она составляет всего 80 А, при обычных нагрузках – около 150 А. Если увеличить мощность до максимума, ток достигнет 350 А. В период заморозков стартер будет в заторможенном состоянии, а ток составит 500 и даже 700 А. Главная задача – создание крутящего момента. Он приводит в движение коленчатый вал, пока не произойдет воспламенение горючей смеси. Естественно, в это время деталь испытывает огромные нагрузки, и в один прекрасный день стартер ВАЗ 2114 уже не включается.

Чтобы продлить жизнь стартеру, необходимо правильно эксплуатировать авто. При запуске нельзя удерживать ключ более 15 секунд, а если первая попытка увенчалась провалом, то повторить ее можно только через 30 секунд.

Неисправности и их причины – диагностика без СТО

Теперь поговорим о возможных неисправностях стартера ВАЗ 2114, а также обсудим их причины и признаки.

Не работает втягивающее реле и не крутит якорь. Причин неисправности может быть несколько. Наиболее распространенная – окисление проводки. Кроме того, послужить такому повороту событий может и разряженный аккумулятор либо его выход из строя. Посмотрите на состояние обмотки втягивающего реле, вполне возможно, между ее витками произошло короткое замыкание. А проверив контакт между выключателем зажигания и штекером «50» электродвигателя, вы узнаете, не произошел ли разрыв в электрической проводке, что также способствует возникновению подобной неисправности. Еще одной причиной может послужить отказ самого якоря.

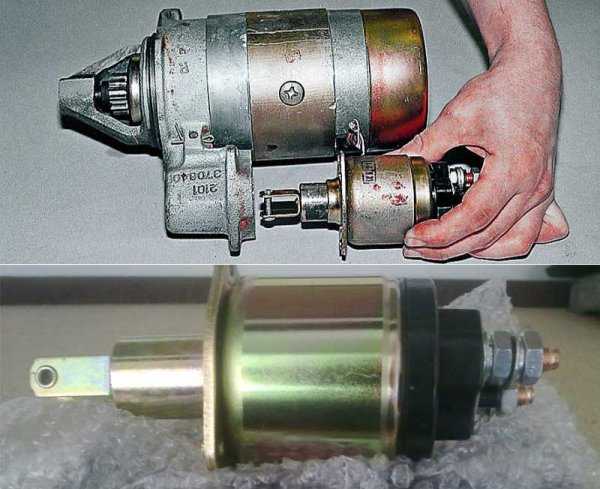

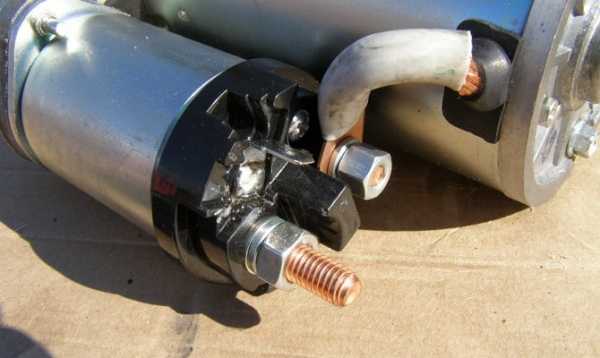

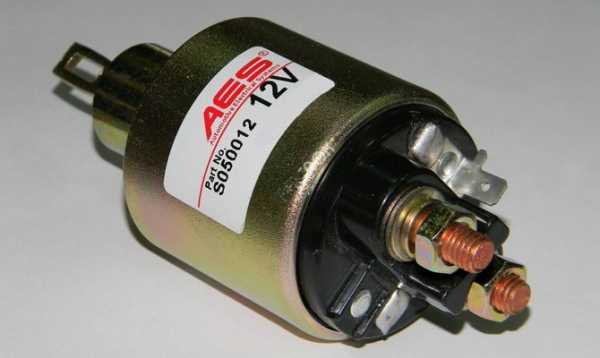

Втягивающее реле

Втягивающее реле работает, а якорь не крутит. Такому повороту событий могут послужить неисправности либо низкий заряд аккумуляторной батареи. Еще в этом случае проверьте все соединения на самом стартере, АКБ и втягивающем реле. Окисленные и ослабленные болтовые соединения приводят к плохому контакту. В результате не только не работает сам стартер, но и велика вероятность короткого замыкания и даже подгорания проводки. Еще причинами указанной неисправности может послужить износ щеток и замыкание обмотки якоря.

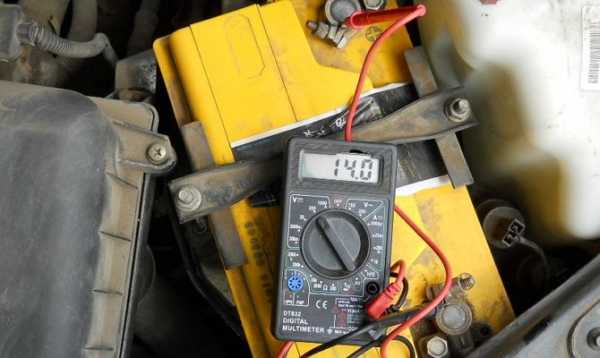

Проверка заряда аккумуляторной батареи

Если перестает крутить маховик, при этом стартер включается, как положено, то, скорей всего, вышли из строя бендикс или шестерни стартерного редуктора. Должны насторожить посторонние шумы и повышенная вибрация, возникающие при запуске. Прежде всего проверьте крепление детали, вполне возможно, ослабли болтовые соединения, либо ее зафиксировали с перекосом при последнем ТО. Появление шума могут спровоцировать разрушенные вкладыши подшипников или механические повреждения крышки корпуса. Характерный звук появляется и после износа шестерен редуктора, венца либо привода маховика. Да и не выходящий из зацепления бендикс приведет к шуму.

Замена узлов и другие особенности ремонта

Выявить неисправность очень важно, но теперь необходимо позаботиться и о качественном ремонте стартера ВАЗ 2114. Конечно, можно поехать в фирменный сервисный центр, где специалисты проедут диагностику и устранят все неполадки, но это выльется в копеечку. Однако особенность отечественного автопрома в том, что в большинстве случаев можно произвести такие работы самостоятельно.

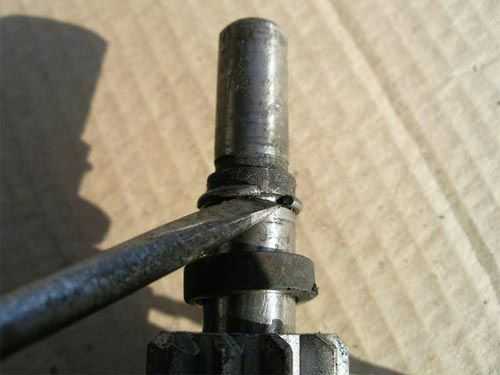

Для всех вышедших из строя элементов – шестерни, подшипники, треснувшая крышка, редуктор, бендикс, щетки и коллектор – лучшим лекарством будет замена.

Если механизм не крутит из-за недостаточного заряда аккумулятора, то следует восстановить его либо заменить батарею на новую. Стартер ВАЗ 2114 иногда не срабатывает из-за замыкания в обмотке тягового реле или якоря. В этом случае опять вышедших из строя механизмов ждет только замена.

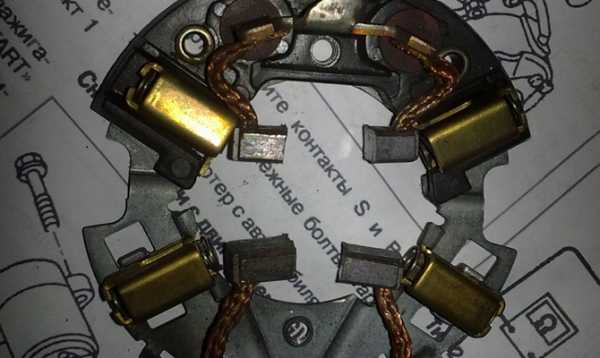

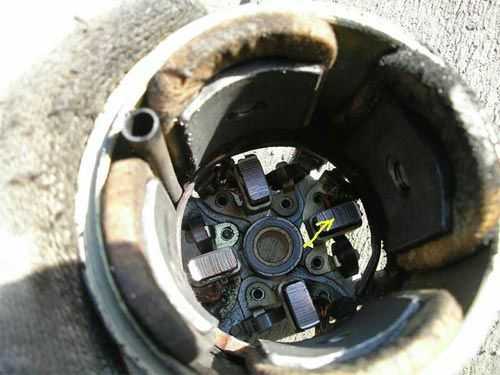

Замена щеток

Зачистите все контакты, выводы АКБ, особое внимание уделите проводу, соединяющему аккумулятор со штекерным контактом «50». При необходимости подтяните болтовые соединения. Если деталь установлена с перекосом, то демонтируйте ее и зафиксируйте правильно. Возможно, другого ремонта и не потребуется.

Вообще, этот агрегат достаточно надежный, но неправильная эксплуатация и чрезмерные нагрузки делают свое дело. Очень часто неопытные водители, услышав посторонний шум, хотят полностью поменять механизм, но это действительно нужно очень редко. Часто все решает замена только втулки стартера ВАЗ 2114. Эта запчасть производится из мягких металлов (медь, латунь, бронза), чтобы свести трения к минимуму. Поэтому ее корпус и выходит из строя чаще. Но исправить это просто, хоть и понадобится полностью разобрать стартер.

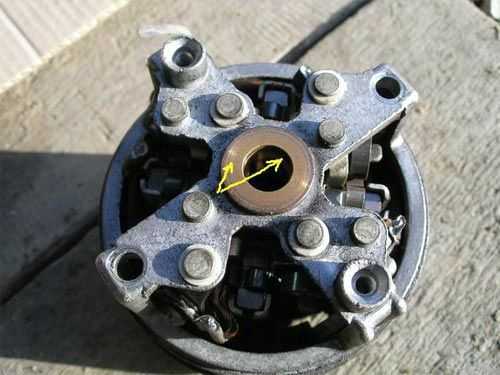

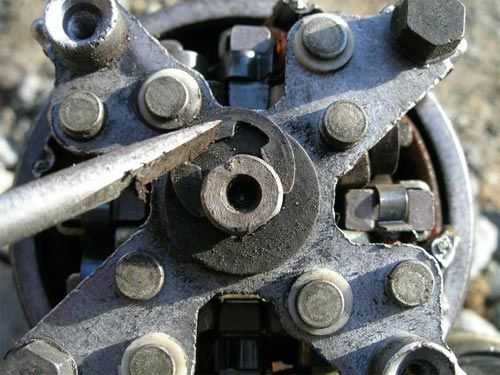

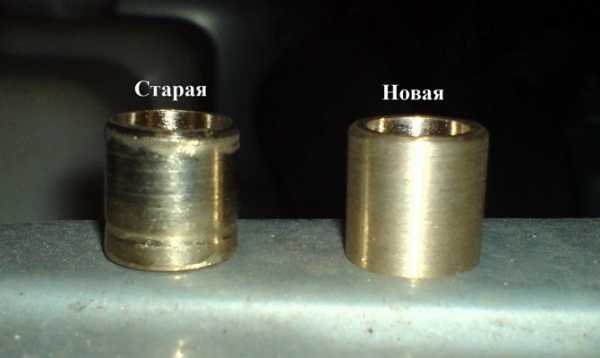

Установка новой втулки

Для этой операции нам понадобится отвертка, молоток, два торцевых ключа (на 10 и 13). Чтобы замена втулки не обернулась проблемами, отключаем питание АКБ. Затем откручиваем крепежные болты, после чего стартер легко вынимается из кожуха маховика. Теперь можно разобрать и сам узел. Чтобы извлечь корпус втулки, понадобится специальный съемник. Его легко сделать самостоятельно из метчика резьбы. Ремонт втулки никто не производит. Так что заранее посетите магазин и приобретите новую. Ставим на место исправный образец втулки и собираем устройство в обратном порядке. Аккуратно крепим стартер на штатное место, избегая перекосов и хорошенько затягивая болты с гайками.

carnovato.ru

Не крутит стартер ВАЗ 2114 инжектор 8 клапанов в мороз, причины

Если вы найдете ошибку в тексте, выделите её мышью и нажмите Ctrl+Enter. Спасибо.

В статье рассмотрены причины почему не крутит стартер на автомобилях серии ВАЗ 2109, 2110, 2112, 2113, 2114, 2115 и способы их устранения.

Также для лучшего восприятия материала были рассмотрены вопросы устройства, принципа работы, схемы подключения стартера на примере ВАЗ 2114. Нижеизложенный материал подойдет и для владельцев вышеуказанных моделей авто.

Стартер не крутит, что делать?

В жизни владельцев ВАЗ-2114, и других автомобилей, приближенных к этой линейки (смотрите выше), иногда возникает такой неприятный момент, когда нужно куда-то ехать, но вот завести силовую установку не представляется возможным по причине того, что стартер не крутит моховик двигателя.

То есть, повернув ключ зажигания в положение «пуск» ничего не происходит.

И если летом можно спокойно искать причину неисправности, то зимой, в сильный мороз особо-то долго не покопаешься в поисках неисправности. А для того, чтобы быстро устранить поломку, необходимо знать, где ее искать.

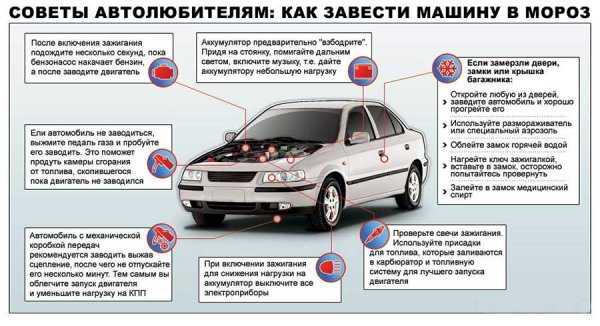

Как быстро завести машину в мороз, смотрите ниже.

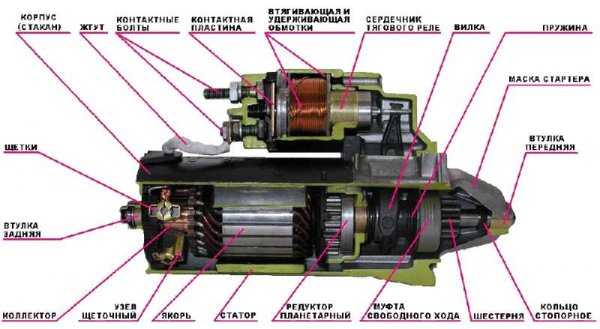

Устройство стартера, принцип его работы

Стартер автомобиля ВАЗ-2114 (заводской индекс – 5712.3708) – это силовой электродвигатель постоянного тока, дополнительно оснащенный обгонной муфтой с шестеренкой (бендикс) и втягивающим реле.

Принцип его работы очень прост: при включении зажигания напряжение поступает на втягивающее реле. За счет создания магнитного поля в нем происходит втягивание якоря, соединенного с вилкой.

Эта вилка перемещает бендикс по валу ротора электродвигателя и вводит в зацепление шестеренку с зубчатым венцом маховика.

При этом якорь, полностью входя в реле, замыкает контакты, и напряжение уже подается на сам электродвигатель, который включается в работу.

В задачу обгонной муфты входит также защита электродвигателя. После запуска силовой установки скорость вращения маховика значительно превышает скорость шестеренки. Получается обратное действие – уже маховик крутит шестерню.

И чтобы усилие не передавалось обратно, после превышения скорости вращения электродвигателя, шестеренка начинает свободно вращаться на валу до тех пор, пока водитель не отключит питание втягивающего реле, после чего пружина вернет бендикс в исходное положение, выведя из зацепления шестерню.

Более подробно читайте: Устройство стартера автомобиля.

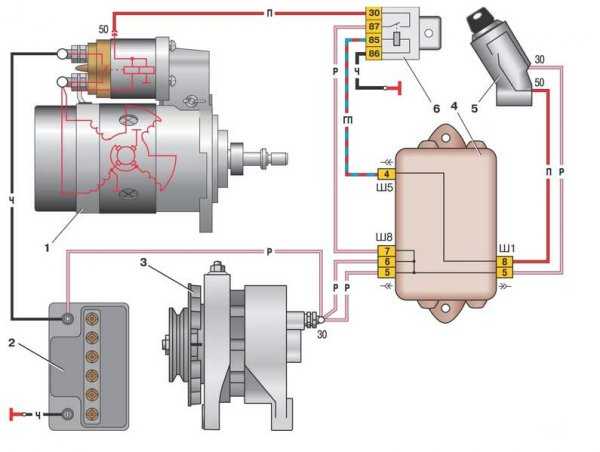

Схема подключения

Теперь о том, как производится подключение стартера к электросети автомобиля. Рассмотрим схему подключения несколько упрощенно.

Поскольку электродвигатель стартера ВАЗ 2114 и других авто – силовой, то потребляется значительное количество энергии, которое подается от АКБ. По сути, устройство является основным потребителем.

И чтобы отдача энергии была максимальной, между собой аккумулятор и стартер соединены напрямую «плюсовым» проводом значительного сечения.

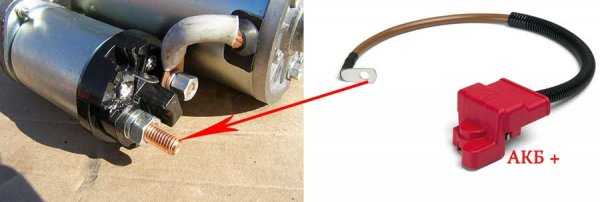

Этот провод идет от клеммы АКБ на один из выводов втягивающего реле.

Второй вывод этого реле соединен с электромотором. Чтобы электродвигатель работал только когда нужно, между этими выводами имеется разрыв цепи.

Также в схеме имеется еще один «плюсовой» провод, который идет от АКБ на замок зажигания и предназначен для питания самого втягивающего реле. Дополнительно в схему включены монтажный блок и предохранители.

Зная схему подключения, можно понять, как все работает. Поворачивая ключ в положение «пуск», водитель замыкает цепь питания реле и напряжение подается на его обмотку, в результате образуется магнитное поле, воздействующее на якорь.

Тот в свою очередь после перемещения устраняет разрыв цепи между контактами реле, и энергия поступает на электродвигатель.

Причины и способы устранения неисправностей

Разберем причины почему не крутит стартер на ВАЗ-2114.

Причины неисправности могут крыться не только в нем, но и в остальных элементах, задействованных в цепи.

Причем поведение самой цепи при замыкании может подсказать, где искать поломку.

Ключ в положении «пуск» стартер не запускается.

Если после перевода ключа в положение «пуск» стартер не крутиться, но срабатывает втягивающие реле (слышен отчетливый щелчок, указывающий на то, что якорь переместился), при этом лампы на приборной панели заметно потускнели, то причина может быть:

При повороте ключа все контрольные лампы горят.

Если при повороте ключа все контрольные лампы горят, но даже реле не срабатывает, то это может указывать на:

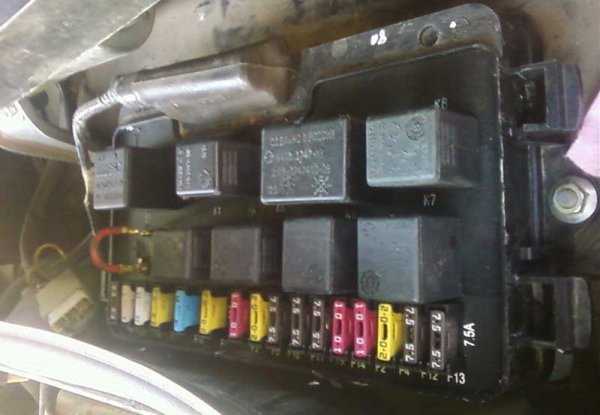

  • Перегорание предохранителя цепи питания, ведущей на замок зажигания или недостаточного контакта в местах соединения. При этом напряжение от АКБ не будет поступать на замок, и соответственно, на обмотку втягивающего реле. Поэтому в первую очередь следует проверить состояние предохранителя и при надобности заменить его, а также проверить все места соединения;

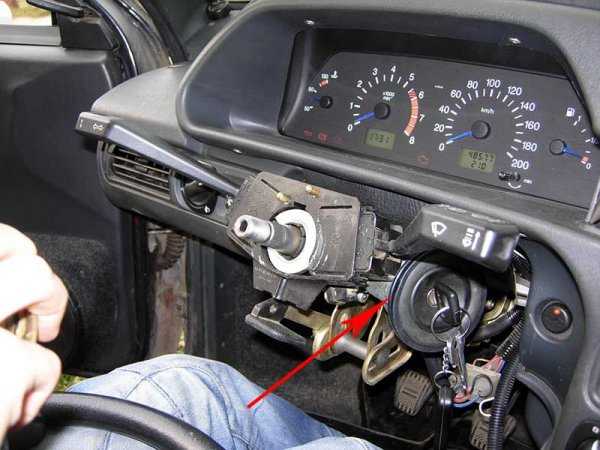

  • Подгорание контактной группы замка зажигания. По этой причине цепь не будет замыкаться и реле не сработает. Проверить это можно достаточно просто – нужно отверткой соединить между собой выводы на втягивающем реле (по сути, подать напряжение на электродвигатель в обход реле). Если при этом стартер начнет крутить, значит, причина в замке. Дополнительно можно проверить путем отсоединения проводов от замка и замыканием тех, которые ведут на реле (но для этого нужно знать, где какой провод). Если замыкание приведет к включению стартера, то неисправность точно кроется в замке и устранить ее можно путем замены сгоревшего элемента на новый;
  • Замыкание обмотки втягивающего реле. В результате последнее перестает выполнять свои функции. Проверить это можно путем все того же замыкания контактов на нем отверткой. Если выявлено, что реле не работает, то последнее заменяется.
  • Заклинивание якоря. Магнитное поле не может его втянуть и цепь не замыкается. Проверка делается как обычно – замыканием выводов. Устраняется же все разборкой реле и чисткой.

Это основные причины почему стартер не крутит. Если последовательно проверить все элементы цепи, то неисправность можно будет выявить очень быстро.

Важно почитать: Ремонт стартера своими руками.

Иные неисправности

Есть и другие виды поломок, которые могут произойти с системой пуска силовой установки ВАЗ-2114, и каждая из них имеет свои признаки:

  1. Если стартер крутит даже после отключения его на замке, чаще всего виной является заклинивание якоря реле во втянутом положении. В таком случае остановить стартер можно только путем отключения АКБ от бортовой сети (снятием одной из клемм). Устраняется все путем переборки реле или его заменой;
  2. Если стартер самовольно включается в работу, вероятно, что крышка реле повреждена. В результате пружина якоря, которая его удерживает в отжатом положении, теряет упор и сам якорь может самовольно перемещаться внутри реле, периодически замыкая контакты. Путем замены втягивающего можно устранить такую неисправность;
  3. Стартер включается в работу, но маховик не раскручивает, при этом слышен треск. Причин у этой неисправности две. Первая – послабились болты крепления стартера поэтому последний отошел и перекосился. В результате шестерня не может войти в зацепление, но при этом она крутиться и контактирует с маховиком (отсюда и треск). Вторая – зубья шестерни выкрошились или стерлись, в результате нет зацепления. Для устранения сначала следует проверить затяжку болтов, если она в норме, то нужно снимать узел и осматривать состояние шестеренки;
  4. Стартер включается, но маховик не крутит, и сторонних звуков нет. Это указывает на то, что шестерня не доходит до маховика. Чтобы понять по какой причине это произошло, придется тоже снимать стартер и проводить осмотр.

Читайте по теме: Как проверить стартер автомобиля, полезные советы.

Как видно, чаще всего проблемы возникают не с самим электродвигателем, а с его дополнительными элементами – реле и бендиксом.

Возникнуть неисправности могут и из-за других элементов, включенных в цепь – замок, предохранители, а также от состояния мест соединения проводки. . Посмотрите видео почему не крутит стартер на ВАЗ 2114.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

ПОДЕЛИТЬСЯ НОВОСТЬЮ С ДРУЗЬЯМИ:

autotopik.ru

Причины, почему не крутит стартер на ВАЗ 2114, обслуживание и ремонт своими руками

Стартерное устройство представляет собой один из самых важных узлов в электросхеме запуска силового агрегата. Но как и любой другой механизм, этот элемент может выйти из строя. В этой статье мы расскажем о том, почему не крутит стартер на автомобиле ВАЗ 2114 и как можно решить эту проблему.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство и схема подключения стартера

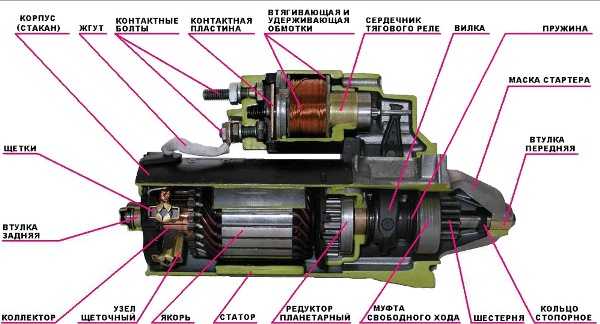

Устройство стартерного механизма 2114

Если стартер щелкает, но не крутит или не срабатывает при повороте ключа на ВАЗ 2114, в первую очередь нужно произвести диагностику узла. Но для начала рекомендуем ознакомиться с его устройством. Сам по себе этот механизм представляет собой электромотор постоянного тока, при этом его конструкция довольно сложная. На четырнадцатых моделях ВАЗ монтируются узлы модели 5712.3708.

Ниже перечислены основные элементы конструкции:

  1. Одной из основных составляющих является подвижная часть. Она состоит из якоря, который вращается на валу.
  2. Втягивающее реле. Стартер крутит благодаря реле, передающему соответствующий импульс якорю.
  3. Обгонная муфта или бендикс. Основная функция устройства заключается в зацеплении маховика мотора.
  4. Корпус. В нем установлены все рабочие части и компоненты электростартера. На корпусе монтируется реле, сама конструкция закрывается двумя крышками.

Основным предназначением является раскрутка маховика мотора, что происходит, когда стартер крутит. Активация механизма происходит в результате включения зажигания. При повороте ключа аккумулятор передает импульс на втягивающее реле. После того, как контактны замкнутся и раздастся щелчок, импульс передается на якорь. Чтобы стартер на ВАЗ всегда был в рабочем состоянии, время от времени нужно проводить его обслуживание на предмет выявления неисправностей.

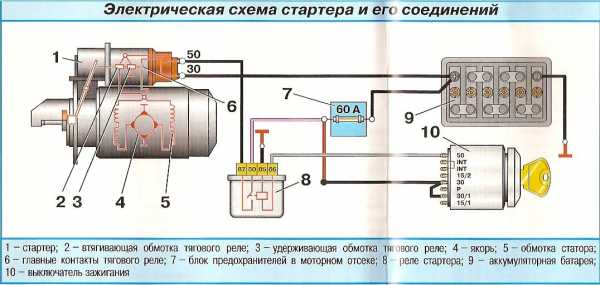

Электросхема соединения узла

Диагностика и причины неисправностей

В идеале узел должен быстро раскручивать маховик мотора после вращения ключа в замке зажигания. Если стартер не крутит или срабатывает, но не крутит, при этом двигатель не заводится, а на приборке будет гореть знакомый индикатор, это свидетельствует о неработоспособности устройства.

Какие могут быть причины поломки механизма, если реле не может сработать, а якорь не вращается:

  1. Проблема может заключаться в окислении контактов на АКБ или самом узле, для ее решения контакты необходимо очистить.
  2. Севший аккумулятор приведет к тому, что ранее срабатывающий узел откажется функционировать. В этом случае в первую очередь нужно проверить своими руками заряд аккумулятора.
  3. Если на приборке горит восклицательный знак, а мотора автомобиля не может завестись, возможно, причина кроется в коротком замыкании между витками втягивающей обмотки. Если это действительно так, то единственным решением может стать только замена механизма.
  4. Довольно часто автовладельцы сталкиваются с проблемой разрыва проводки в агрегате, в частности, на участке, подводящему к тяговому реле. В первую очередь необходимо проверить контакт между двумя штекерами — выключателя зажигания, а также самого электромоторчика.
  5. Отсутствие замыкания между двумя штекерами — только теперь речь идет об элементах контактной части под номерами 30 и 50.
  6. Проблемы в работе якоря, этот компонент может заедать. Возможность его вращения без проблем можно проверить своими руками.
Щеточный узел стартера

Если втягивающее реле работает, но при этом узел крутит слабо или вообще не крутит, это может быть обусловлено:

  1. Слишком низким зарядом аккумулятора либо окислением свинцовых контактов. На приборной панели может на загораться лампа разряда АКБ, если на узел поступает слабый импульс, который не в состоянии раскрутить якорь. Поэтому даже при отсутствии индикатора на контрольном щитке заряд батареи все же стоит проверить. Кроме того, в своем автомобиле всегда нужно контролировать отсутствие окисления на контактах электроцепи, а если вы производите их зачистку, то контакты желательно смазывать.
  2. Плохое соединение контактов на аккумуляторе, самом механизме или втягивающем реле. Если контакты не окислены, в любом случае нужно продиагностировать, хорошо ли затянуты контактные винты, так как слабые соединения все равно образуют плохой контакт. Следует отметить, что плохо затянутые контакты могут стать причиной короткого замыкания, а также подгорания проводки.
  3. Еще одной причиной могут служить износившиеся щетки либо подгорание коллектора. Все элементы, которые вышли из строя, необходимо заменить на новые.
  4. Иногда неисправность проявляется в результате замыкания якоря, в частности, речь идет об обмотке.
  5. Когда вы будете поворачивать ключ, при этом на ВАЗ 2114 не будет заводиться двигатель при этом аккумулятор нормально заряжен, причина может заключаться в обмотке реле. В частности, в удерживающей обмотке могло произойти замыкание или обрыв. Решить неисправность позволит только замена реле.

Узел работает, якорь вращается, но при этом маховик двигателя не крутится:

  • происходит пробуксовка бендикса, неисправность можно выявить путем диагностики на стенде;
  • причина может крыться в неработоспособности шестеренок редукторного механизма, в этом случае последний требует замены.

Мотор запустился, но узел продолжает крутить, при этом возможен скрежет или другой нехарактерный шум либо вибрация:

  • при наличии вибрации нужно произвести диагностику фиксации устройства;
  • причиной может служить некорректный монтаж механизма, возможно, он установлен с перекосом;
  • проблема может заключаться в треснувшей крышке, которую нужно как можно быстрее поменять;
  • скрежет иногда может быть обусловлен разрушением зубчиков шестеренки одного из элементов — венца маховика, редукторного устройства или привода;
  • сторонний шум может появиться из-за износа вкладышей подшипников, установленных на так называемом якоре или на приводе механизма;
  • выход из строя бендикса.

Когда двигатель не заводится, а нужно срочно куда-то ехать, можно попытаться его запустить, замыкая стартер по прямой цепи. Как самостоятельно можно замкнуть стартер напрямую — смотрите на видео (автор видео — сергей цапюк).

Инструкция по демонтажу и монтажу

Итак, если не крутит стартер ВАЗ 2114, ремонт можно произвести своими руками. Перед тем, как снять стартер, бортовую сеть нужно обесточить, для этого отключается аккумулятор.

Как снимать и как произвести ремонт стартера ВАЗ 2114, читайте далее:

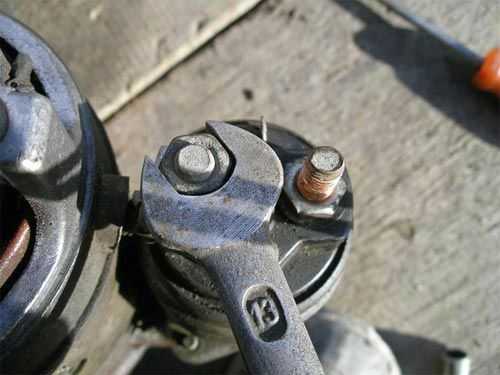

  1. Гаечным ключом на 13 выкрутите два болта фиксации механизма к картеру сцепления. Обычно четырнадцатые ВАЗы не оснащаются третьим винтом, но если он есть, то вам необходимо будет залезть под днище авто для его откручивания. Сделав это, вы можете демонтировать провод 1 на реле, при этом подвигая механизм немного вперед.

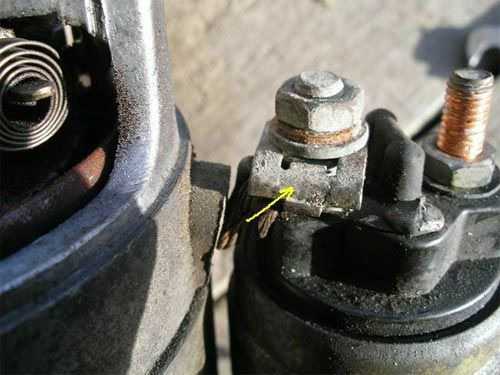

  2. Тем же ключом выкрутите гайку фиксации провода, соединяющего вывод реле с положительной клеммой аккумулятора. Проведите визуальный осмотр зубчиков маховика, если есть необходимость — замените их.

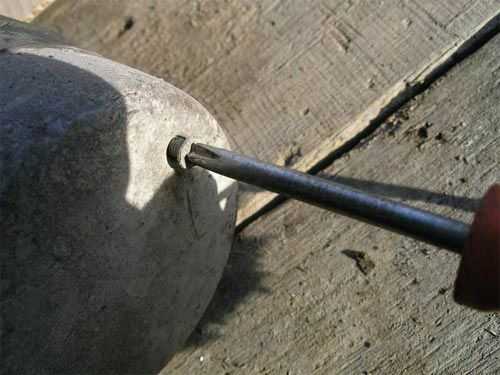

  3. Используя отвертку с крестовым наконечником, нужно открутить два болта фиксации на крышке устройства. Затем выкрутите гайку, которая фиксирует выход обмотки узла на втягивающее реле и демонтируйте так называемую шайбу-скобку.

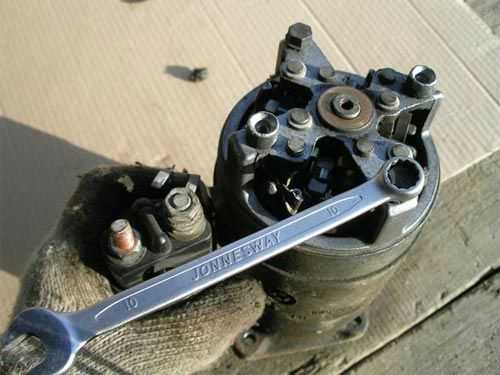

  4. С помощью гаечного ключа на 10 необходимо выкрутить два длинных стяжных винта и демонтировать их, после чего можно визуально проверить, в каком состоянии находятся втулки.
  5. Для разъединения корпуса механизма вам потребуется несколько раз несильно ударить по его нижней части, но для этого желательно использовать деревянный брусок или резиновый молоток. Открыв корпус, осмотрите щетки, если нужно — поменяйте их.

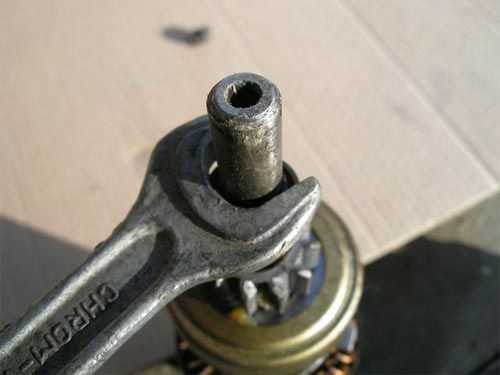

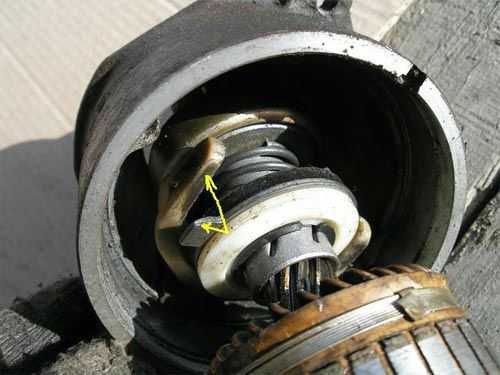

  6. Используя отвертку, извлеките бендикс из вилки, после чего с помощью молотка выбейте стопорное кольцо. Бендикс можно демонтировать, если есть необходимость, замените его. Процедура сборки устройства осуществляется в обратном порядке.
 Загрузка …

Видео «Ремонт стартера на ВАЗ 2114»

Подробная информация касательно ремонта узла на этой модели авто представлена на видео ниже (автор видео — Greevoos TV).

avtozam.com

Как Поменять Стартер На Ваз 2114 – Автоновости и советы по ремонту автомобиля

Как снять и заменить стартер на ВАЗ 2114

Поломка стартера на автомобиле ВАЗ 2114 – не такое и редкое событие. Качество автомобильных деталей российского производства никогда не отличалось высоким уровнем, к тому же для выхода этого механизма из строя есть и другие причины. Но чтобы понять эти причины, сначала нужно разобраться, как устроен стартер и какую функцию выполняет он в составе автомобиля.

Устройство стартера ВАЗ 2114

Автомобильный стартер предназначен для запуска двигателя внутреннего сгорания путем, с его помощью приводится в движение коленчатый вал двигателя. Движение от стартера на коленчатый вал передается через маховик.

Автомобиль ВАЗ 2114 начал выпускаться тольяттинским автозаводом с 2000 года, многие узлы и детали он перенял от предшественника – серии ВАЗ 2108-09. Соответственно, и устройство механизма ВАЗ 2114 очень похоже на своего предшественника с «девятки». Детали имеют внешние конструктивные отличия, но сами детали полностью взаимозаменяемы между собой.

Стартер ВАЗ 2114 состоит из следующих основных деталей:

  1. Статор, который выполнен в виде обмоток, находящихся в корпусе;
  2. Ротор (или якорь), подвижная часть;
  3. Бендикс, передает движение от ротора на маховик двигателя;
  4. Втягивающее реле – устройство, приводящее в действие ротор посредством поворота ключа зажигания.

Основные причины выхода из строя стартера ВАЗ 2114

Причин, по которым стартер может выйти из строя, не так уж и много. Это может быть:

  • Заводской брак;
  • Работа устройства с недопустимыми перегрузками;
  • Нарушение правил эксплуатации;
  • Естественный износ деталей.

Следует отметить, что в погоне за компактностью всех деталей подкапотного пространства, завод-изготовитель несколько не рассчитал мощность пускового механизма. Стартер часто выходит из строя по причине своей малой мощности, что является конструктивной недоработкой, «болезнью» ВАЗ 2114. Часто пусковой механизм ломается в морозы, когда двигатель приходится долго крутить для запуска. Он может преждевременно выйти из строя, если плохо закреплен. Износ втулки в КПП, которая является опорой якоря стартера, тоже способствует поломке (втулка показана стрелочкой на картинке внизу).

Еще одна типичная заводская недоработка – втягивающее реле через определенное время перестает срабатывать с первого раза. На заводе, видимо, экономят смазку. Нередко, разбирая практически новое втягивающее реле, можно наблюдать абсолютно сухой сердечник и корпус, в котором сердечник движется.

Признаки неисправности стартера ВАЗ 2114

  • При повороте ключа замка зажигания двигатель не приводится в движение;
  • При запуске двигатель продолжает крутиться, бендикс не выходит из зацепления с маховиком. Остановить движение можно только скидыванием любой клеммы с аккумулятора;
  • При повороте ключа зажигания происходят «сухие» щелчки, двигатель не прокручивается;
  • При попытке запустить двигатель из стартера идет дым и пахнет горелой обмоткой проводов;
  • Во время запуска двигателя стартер жужжит и не входит в зацепление с маховиком. Запуск происходит далеко не с первого раза.

Как снять стартер на ваз 2115-14-13

Для D2.RU.



Как снять стартер. Ваз 2114

Снятие стартера. Группа Вконтакте — Подписывайтесь! Xiaomi Redmi Note 3 Pro …

Замена стартера ВАЗ 2114

Замена стартера на ВАЗ 2114 чаще всего производится тогда, когда устройства имеет значительные дефекты и ремонт его не целесообразен. В других случаях более логично устройство отремонтировать. Причиной замены может служить нехватка времени, когда нужно срочно выезжать, и нет времени разбираться в причинах поломки. Подобная работа в основном выполняется в автосервисах, но ее несложно сделать своими руками. При этом даже не понадобится автомобильный подъемник или смотровая яма.

Снятие

Снимают стартер не только для его замены, но и с целью проведения ремонта. Не снимая устройства, можно произвести только ремонт или замену втягивающего реле. При замене бендикcа или его вилки, якоря и щеточного узла стартер нужно снимать. После проведенных ремонтных работ исправную деталь устанавливают на место.

Многие интересуются, как снять стартер на ВАЗ 2114. Прежде, чем произвести на автомобиле ВАЗ 2114 снятие стартера, нужно разобраться, где он находится под капотом.

Производим следующие действия:

  1. Открываем капот;
  2. Отсоединяем клеммы аккумулятора;
  3. Снимаем патрубок воздушного фильтра;
  4. Демонтируем корпус воздушного фильтра.

Теперь, когда мы освободили часть пространства моторного отсека, можно рассмотреть, где находится стартер на ВАЗ 2114. Он расположен приблизительно по центру моторного отсека между радиатором и коробкой переключения передач (КПП) и крепится тремя гайками к КПП.

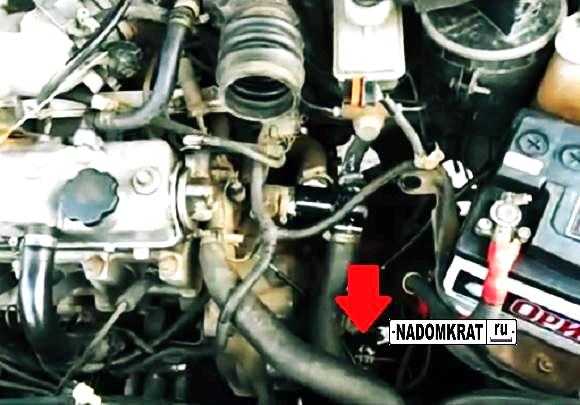

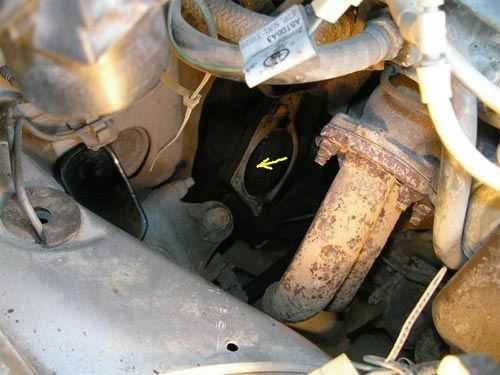

На картинке ниже стрелочкой указано месторасположение стартера.

Расположение стартера на ВАЗ 2114

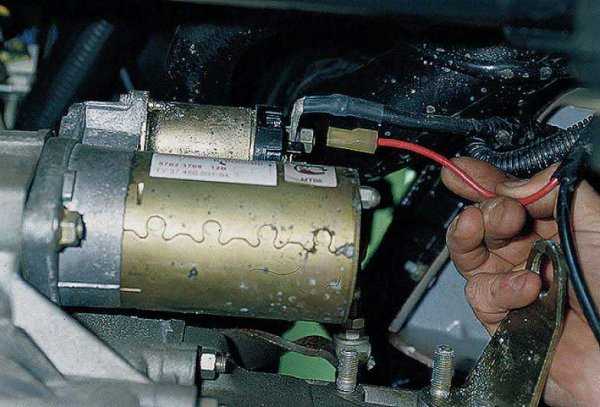

  • Сначала отсоединяем красный провод от стартера, идущий на втягивающее реле. Он снимается легко, достаточно его аккуратно потянуть в сторону.
  • Берем ключ на 13 и отворачиваем плюсовую клемму коричневого толстого провода.
  • Затем тем же размером ключа на 13 отворачиваем три гайки крепления детали. Два из них указаны стрелочками на картинке, находящейся ниже.
  • Третье крепление расположено неудобно, поэтому придется немного потрудиться, чтобы к нему подобраться. Вот оно показано на снятом стартере (картинка ниже).

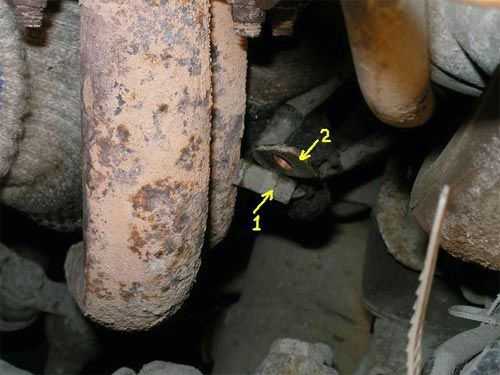

Нижнее крепление стартера ВАЗ 2114

  • Отсоединив все крепления и провода, демонтируем устройство.

Установка

Чтобы установить другой стартер на место, необходимо все действия произвести в обратном порядке. Гайки крепления нужно затягивать с усилием, но переусердствовать тоже нельзя во избежание сворачивания резьбы на крепежных элементах. На автомобиле ВАЗ 2114 замена стартера – процедура совсем несложная и не требует больших знаний и особых навыков.

Советы, которые могут пригодиться при замене стартера

  1. Прежде, чем снимать стартер, необходимо убедиться в его неисправности. В первую очередь нужно проверить надежность крепления клемм на аккумуляторе. Окисленные клеммы следует очистить от налета и заново их закрепить. Причиной несрабатывания может быть и плохая масса двигателя с кузовом. Еще следует проверить, не слетел ли провод втягивающего реле с разъема, хорошо ли затянута гайка плюсовой клеммы на стартере;
  2. Снимая деталь, можно плюсовой провод клеммы отсоединять в последнюю очередь. В таком варианте удобнее отворачивать гайку плюсового провода. Подтянув стартер поближе к себе, будет легче добраться до нужной гайки;
  3. Устанавливать провод втягивающего реле на место нужно до упора. Разъем должен зафиксироваться, и в таком случае провод не слетит во время движения от тряски;
  4. Не забывайте в первую очередь снимать клеммы с аккумулятора и выключать зажигание – это избавит вас от дополнительных проблем.

Вот в принципе и все, что можно рассказать о том, как поменять стартер на ВАЗ 2114.

5net.ru

Как снять стартер на ВАЗ 2114?

Данная операция  осуществляется для ремонта или замены стартера, для снятия коробки передач.

Причины снятия стартера

Стоит отметить, основные неисправности стартера, при которых потребуется его снятие.

Основные проблемы стартера, при которых потребуется его снятие:

  1. При попытке включить стартер, не срабатывает тяговое реле, соответственно якорь не вращается.
  2. При попытке включить стартер, тяговое реле срабатывает, но стартер не крутит или крутит, но медленно.
  3. При попытке включить стартер,тяговое реле срабатывает и отключается неоднократное количество раз.
  4. При включении стартера, якорь вращается, но маховик двигателя – нет.
  5. При вращении якоря, стартер издаёт посторонние шумы.

Так же стоит отметить, и сэкономит ваши силы и нервы, что перед снятие стартера убедитесь, что проблема не кроется в мёртвом аккумуляторе, окисшими клеммами, оборванной электроцепи, окисшими контактами и т.д. Для этого ознакомтесь с проблемами, которые влияют на работу стартера:

Как правильно снять стартер?

  1. Ставим автомобиль на яму и снимаем защиту двигателя, отвернув четыре крепления.
  2. Открываем капот и снимаем минусовую клемму с аккумулятора.
  3. Отсоединяем от стартера колодку проводов.
  4. Снимаем защиту картера как показано на рисунке.
  5. Отворачиваем гайку крепления, снимаем провод с контактного болта тягового реле стартера.
  6. Залезаем под автомобиль, и снизу откручиваем 2 крепления стартера как показано на рисунке.
  7. Поднимаемся на верх, и отворачиваем последнее, третье крепление стартера.
  8. Затем обратно залезаем в яму и вынимаем стартер.

Как установить стартер?

Устанавливать стартер нужно строго в обратном порядке.

vaz-2114-lada.ru

Ремонт стартера ВАЗ 2114: самостоятельная замена бендикса

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

Далее в статье речь пойдет о том, как самостоятельно продиагностировать и отремонтировать стартер ВАЗ 2114.

Неисправный стартер характеризуется следующими показателями:

  1. Резкое падение мощности из-за недостаточного вращения стартера. Вероятно, придется ремонтировать стартер и заменять реле.
  2. Возникают скачки напряжения.
  3. Холостое вращение стартера (без вращения двигателя). Нужно будет ремонтировать втягивающий стартер.
  4. Отключение стартера задерживается.
  5. Стартер не срабатывает вслед за поворотом ключа зажигания. Такой признак является результатом повреждения бендикса, для восстановления работы нужна будет его замена.
  6. Стартер крутит, двигатель при этом не запускается.

Стоит ознакомиться:

Понадобятся следующие инструменты:

  • торцовые ключи на «10», «13»;
  • две отвертки: крестовая и плоская.

Алгоритм ремонта стартера ВАЗ 2114

  1. Отключить минусовую клемму с аккумулятора.
  2. Ключом на «13» снять 2 верхних крепежных винта, присоединяющие его к картеру сцепления. Обычно третьего болта нет, если же он есть, для его снятия потребуется смотровая яма.
  3. Двигая стартер вперед, извлечь из разъема на стартовом реле проводок №1.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. С помощью ключа на «13» демонтировать крепежную гайку провода, который является соединителем вывода тягового реле стартера с «+» клеммой АКБ.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Оценить состояние зубчиков маховика.
  2. Крестообразной отверткой выкрутить 2 крепежных винта крышки стартера.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Открутить гайку, которая фиксирует выход обмотки стартера на втягивающее реле. Воспользоваться ключом на «13».

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Извлечь шайбу-скобку.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

Также ознакомьтесь

  1. С помощью ключа на «10» открутить и достать 2 длинных стяжных болта.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Проверить состояние втулок.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Для разъединения корпуса стартера следует несколько раз нанести удары по нижней части корпуса. Для этого можно использовать резиновый или деревянный молоток. Оценить состояние щеток.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Отверткой демонтировать из вилки уши бендикса.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Наставить ключ, сбить стопорное кольцо, ударяя молотком.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

  1. Второе стопорное кольцо поддеть отверткой.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

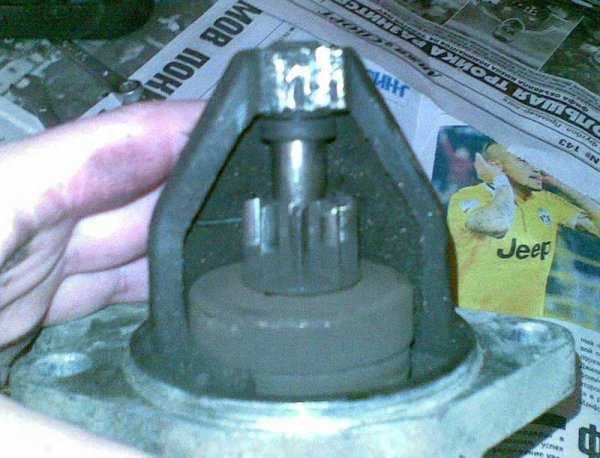

  1. Снять бендикс.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками

Стоит ознакомиться:

Взять новый бендикс (обгонную муфту), установить его на место. Очистить и смазать детали по необходимости. Выполнить сборку. После этого ремонт стартера ВАЗ 2114 можно считать оконченным. Осталось поставить стартер на место, подключить АКБ, запустить двигатель.

Рекомендуем почитать

prostovaz.ru

Стартер ВАЗ 2114: ремонт и замена устройства

Стартер ВАЗ 2114, служит для преобразования электричества, поступающего от аккумуляторной батареи в механическое вращение коленчатого вала, благодаря чему и заводится двигатель. Данный механизм, относится к тому виду, который имеет постоянный ток, и включается в работу механическим способом – с помощью ключа зажигания.

Устройство

Стартер автомобиля ВАЗ 2114, состоит из нескольких основных узлов и механизмов, каждый из которых несет какую-не-будь важную функцию.

Устройство механизма

  • Втягивающее реле стартера – служит для того, чтоб перераспределять электроэнергию между стартером и реле электромагнита. При повороте ключа зажигания, ток от аккумулятора подводится к шестерне, и соприкасается с маховиком. После того, как двигатель заведется, шестеренка возвращается в начальное положение;
  • Щеточный узел – обеспечивает соединение электрического тока в подвижных частях автомобиля, с неподвижными;
  • Ротор – находится в постоянном вращении, при этом отдавая электрическую энергию на все остальные приборы, которые находятся в цепи, после него;
  • Планетарный редуктор – механическое устройство, имеющее внутри планетарную передачу (одну или несколько). Данное устройство, передает крутящий момент от стартера, преобразуя его в электрический ток;
  • Бендикс – деталь трансмиссионного типа, служащая для предотвращения возврата крутящего момента, от ведомого вала к ведущему. Срабатывает с том случае, если скорость вращения валов начинает отличатся;
  • Передняя и задняя крышка с подшипником – служит для крепления ротора, и обеспечивает его свободное вращение;
  • Кожух – защищает все детали конструкции от внешних факторов, которые могут повлиять на его целостность.

Основные неисправности

Поскольку стартер – самое активное электрическое устройство в автомобиле ВАЗ 2114, он подвергается довольно частым поломкам. Некоторые можно устранить своими руками, а некоторые могут потребовать вмешательства специалистов. Давайте рассмотрим наиболее распространенные проблемы стартера.


Первая проблема, с которой сталкивались практически все – не крутит стартер ВАЗ 2114. Причиной, может быть появление коррозии на наконечниках привода, или же, просто слабо прикрученные контакты, при которых заряд электричества не передается, а просто простреливает.

Если стартер подвергался повреждениям (например, если его уронили), то причина поломки может быть по серьезней, а именно – смена положения контактного диска, или повреждение обмотки. В данном случае, в цепи механизма может произойти заедание, или даже замыкание контактов.

Также, очень часто случается ситуация, когда при включении зажигания, коленчатый вал вращается очень вяло, и двигатель не заводится. Такое может случится из-за сильно густого масла в картере блока цилиндров (особенно часто такая ситуация случается в холодную пору года). Помимо масла, причина может быть и в аккумуляторе. Он может быть неисправен, или просто разряжен, а также, его контакты могут окислиться, или иметь слабое прикосновение с клеммой. Также, проверьте реле стартера ВАЗ 2114. Оно может быть неисправно, и не подавать нужного количества тока для вращения коленвала.

Итог

Мы с Вами рассмотрели наиболее распространенные проблемы, которые случаются периодически с каждым водителем. Если симптомы поломки отличаются, то причина может быть гораздо серьезнее, и в таком случае, лучше обратится к специалисту. Также, при покупке б/у автомобиля, одним из первых механизмов, которые следует проверить на работоспособность, является стартер. Это объясняется тем, что стартер может не подавать визуально никаких признаков неисправности, но при этом, будет требовать ремонта, который влетит Вам в «копеечку».

vashalada.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
