Ваз 2114 как заменить трос ручного тормоза на: Замена тросика ручника на ВАЗ 2114 и 2115 Обычный ремонт

Как заменить трос ручного тормоза (ручника) на ваз 2110 с видео

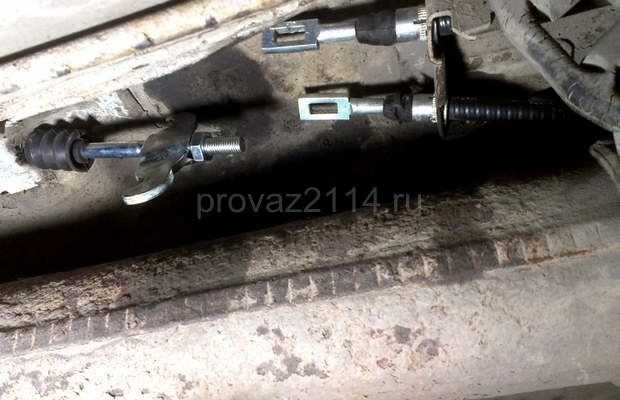

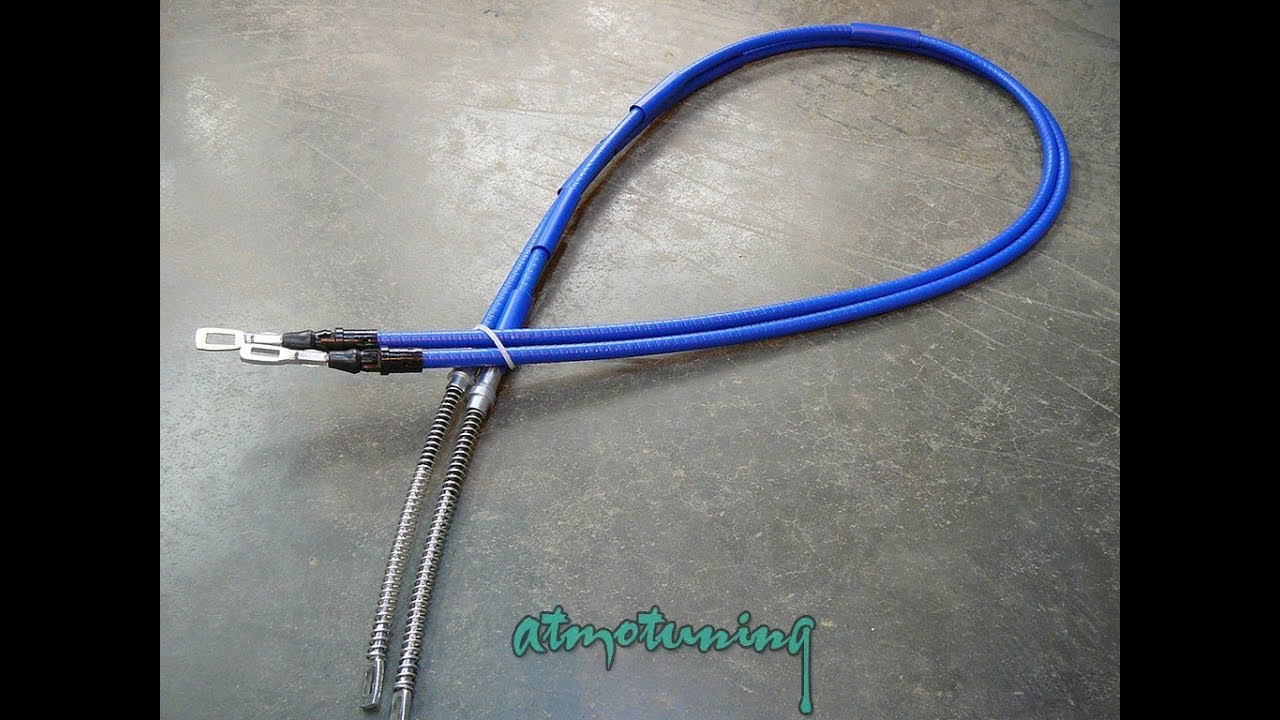

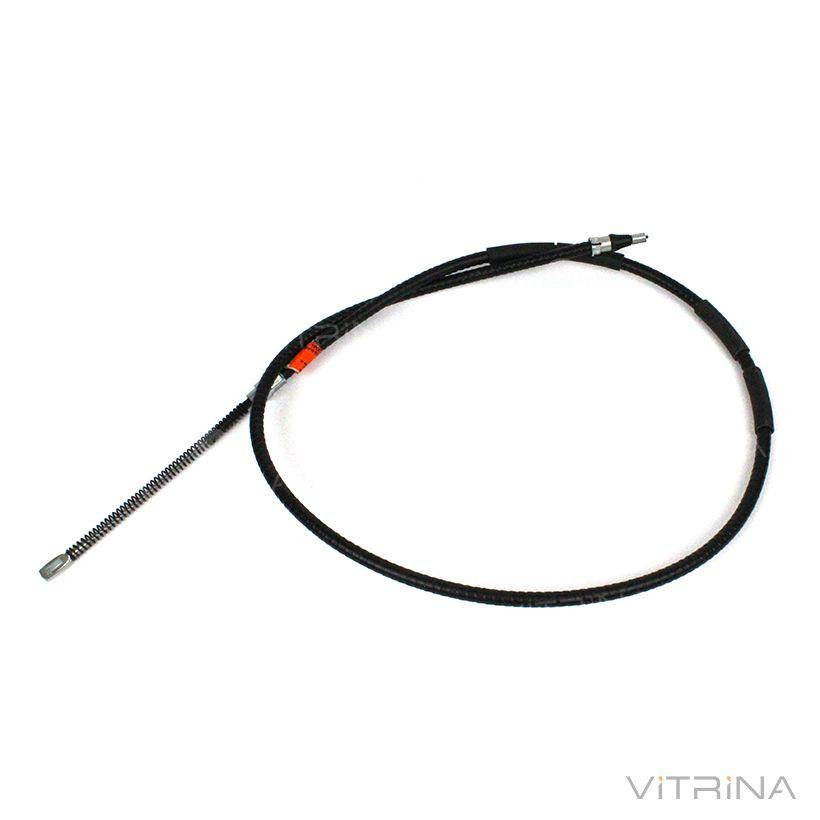

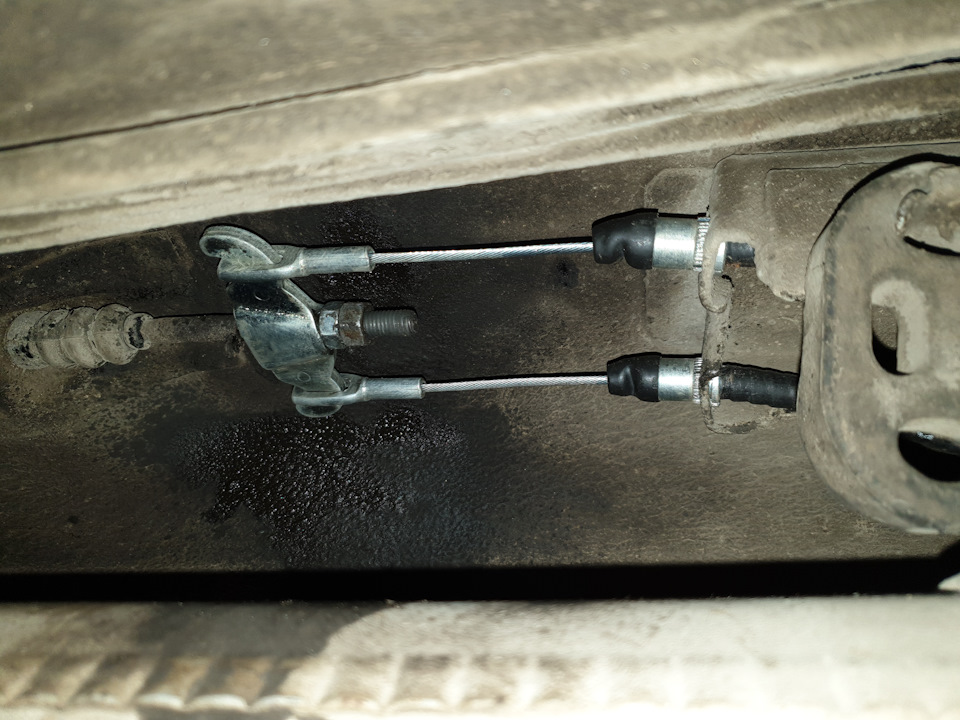

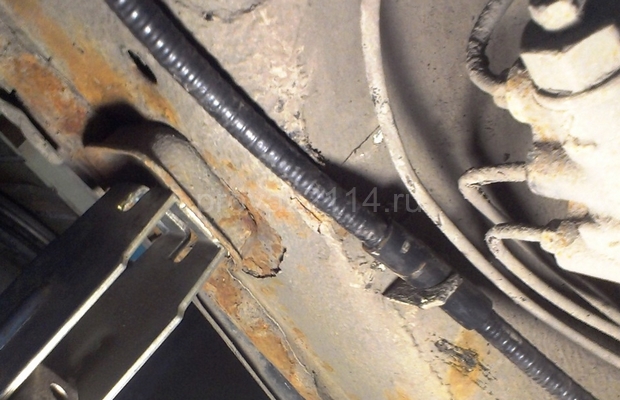

Трос ручника

Стояночный или ручной тормоз автотранспорта предназначен для экстренного торможения в создавшейся аварийной ситуации. Основное назначение — при стоянке более 6 мин с выключенным двигателем, стояночный тормоз приводится в действие рычагом. Он расположен между передними сиденьями автотранспортного средства. На ваз 2110 замена троса ручника бывает вызвана необходимостью заботы о безопасности. Замена троса ручника ваз 2110 может быть проведена своими силами.

Механический износ ручника

Принцип работы ручника на всех автомобилях с барабанным типом задних тормозов просто, хоть и имеет некоторые нюансы от модели к модели. Но на десятке все просто. Посредством ручки стояночного тормоза водитель приводит в движение трос, который двумя концами вводится в зацепление с рычажным механизмом активации ручного тормоза в тормозных барабанах. На диске суппорта трос входит в зацепление с приводным рычагом, который разводит колодки, блокируя тем самым задние колеса.

В процессе эксплуатации автомобиля тормозные колодки изнашиваются, а поскольку механический привод ручника не имеет автоматической регулировки величины рабочего хода троса в зависимости от износа колодок, приходится регулировать натяжение троса вручную. Не такая это и проблема, единственное, что осложняет регулировку — постоянная грязь и ржавчина на регулировочных соединениях.

Замена троса ручника своими силами на ВАЗ 2110

Ручник — так в просторечии называют стояночный тормоз. Он имеется в любом автомобиле — не исключение и ВАЗ 2110. Именно ручник используют при стоянке на длительное время (более 5 минут). Также без него не обойтись при остановке на поверхностях в уклоном. И разумеется в экстренной ситуации (например, при отказе обычных тормозов) именно стояночный тормоз позволяет быстро и эффективно остановить движущийся автомобиль.

Устройство и работа стояночного тормоза ВАЗ 2110

Стояночный тормоз состоит из двух частей:

  1. Тормозные механизмы.
  2. Тормозной привод — именно с помощью его водитель ВАЗ 2110 воздействуя на рычаг ручного тормоза передает, усилие тормозным механизмам. Этот рычаг находится справа от водителя в пространстве между сиденьями. В конструкции ручника есть храповой механизм (он и издает характерные щелчки при использовании) — при помощи его фиксируется рычаг в рабочем положении. Кроме этого на рычаге есть особая кнопка — она включает на приборной панели светящуюся пиктограмму активированного стояночного тормоза.

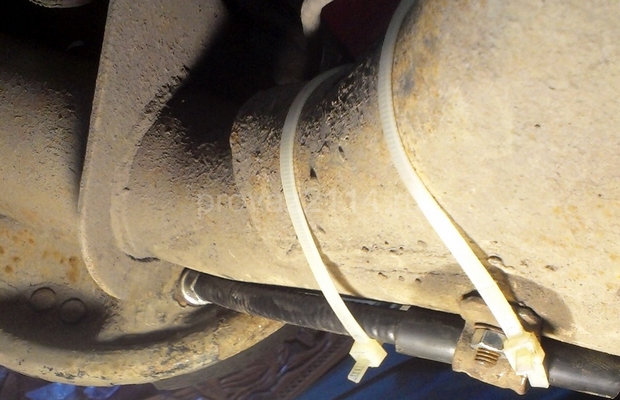

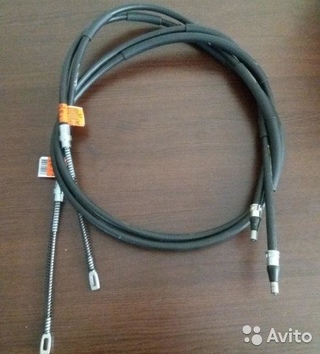

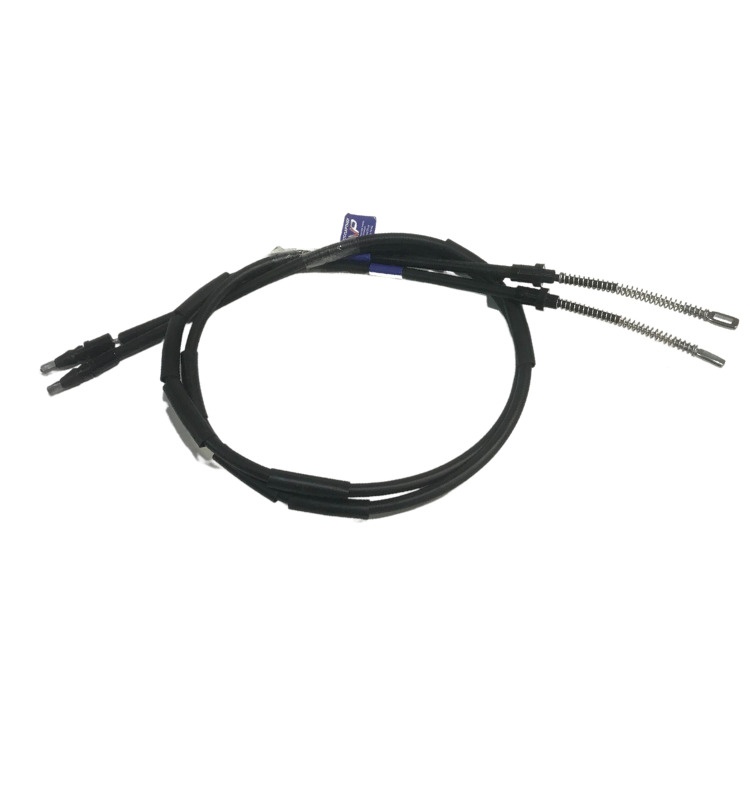

Трос стояночного тормоза и особенности его эксплуатации

Основным элементом привода стояночного тормоза есть трос, который хоть и железный, но имеет свой ресурс. Трос работает в довольно сложных условиях, постоянно в пыли и грязи, воде и соли, поэтому ресурс его может быть не таким высоким, как этого хотелось бы. Со временем трос растягивается. Это и есть основная причина замены — изменение длины троса может не позволить колесам заблокироваться, хотя ручка тормоза может быть поднята на максимальную высоту. Здесь некоторое время может помочь регулировка, которая сводится, в принципе, к укорачиванию троса.

До бесконечности трос укорачивать механизм не сможет, да и сам трос не всегда может выдержать нагрузки и начинает лопаться, от прожилки к прожилке, постепенно уменьшаясь в диаметре. И так до тех пор, пока его сечение не станет критическим и он попросту порвется.

Износ задних барабанных тормозов

Причиной некорректной работы ручного тормоза может стать не только трос, он, как правило, держится до последнего и замена троса ручника ВАЗ 2110 может проводиться крайне редко, в зависимости от того, какую роль ручному тормозу выделяет водитель. По правилам, как учат в автошколах, ручник вообще чуть ли не главный помощник водителя в критических ситуациях. Если что — дергай за ручник. Как парашют. Но на самом деле, гораздо эффективнее и проще во время движения и при трогании с места в сложных условиях, пользоваться тормозом, а не ручником, хотя для этого нужен опыт и умение.

Как бы там ни было, износ тормозных колодок тоже сильно влияет на работу ручника и если в системе тормозов реализована регулировка зазора между барабаном и колодкой, то с ручником приходится разбираться самостоятельно. Регулировать его нужно время от времени. По опыту и по указаниям того же ВАЗа, ручник должен полностью блокировать колеса за три щелчка. Если больше — тросу светит замена или регулировка.

Как подтянуть ручник на ВАЗ-2110

Не стоит оставлять без внимания состояние ручника и периодически проверять натяжку троса, рекомендуется это делать после каждых 30 тыс. км пробега. Неполадки ручника выявить довольно просто, необходимо поставить машину на уклон и поставить на ручник.

В случае если автомобиль покатится вниз, стояночный тормоз не работает. Эту проблему можно решить заменой ручника, но в большинстве случаев достаточно просто отрегулировать или подтянуть ручник.

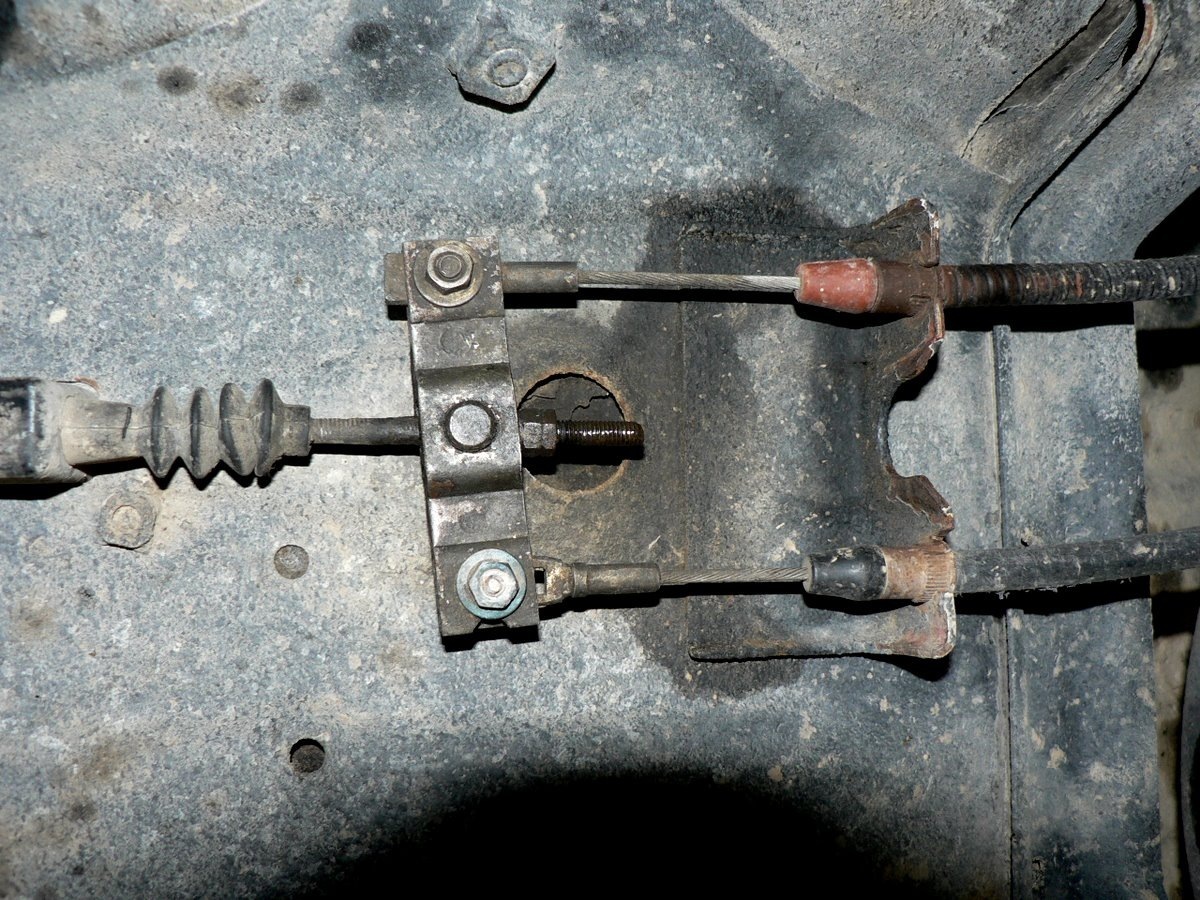

Принцип регулировки троса ручника

Очень просто. Только нужно разгрузить багажник от дополнительных тяжестей. В том смысле, что там не должно быть сейфов, холодильников, стиральных машин, картошки и прочего груза. Иначе вся регулировка пойдет коту под хвост. Дело в том, что при просаживании кормы натяжение троса немного увеличивается.

Незначительно, но этого достаточно, чтобы сбить регулировку полностью. Так вот, для регулировки натяжения троса необходима смотровая яма или эстакада. Подъемник не пойдет, как и домкрат. Колеса должны стоять на земле и быть нагруженными.

Особенности ручного тормоза на ВАЗ-2110

Устройство ручного тормоза на автомобиле ВАЗ-2110.

Иногда замена тросика может быть произведена своими силами, если нет поблизости СТО. Такую работу рекомендуется выполнять при наличии минимального опыта. Когда такого нет, то замену должны производить специалисты в сервисе. Это обеспечит более качественную работу и даст гарантию.

В правилах дорожного движения указано, что ручник должен удерживать транспорт на склоне в 25% . При этом водитель натягивает рычаг на 6-7 щелчков .

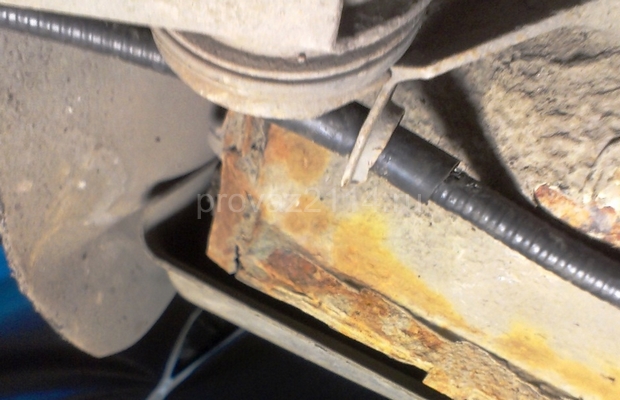

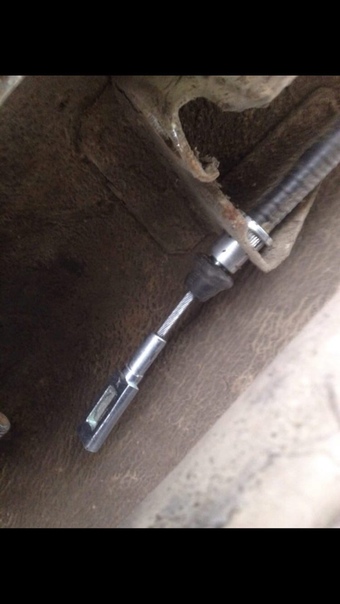

Осмотр троса

Когда автомобиль эксплуатируется долгое время без проведения ТО, то осуществлять осмотр тормозного тросика надо раз в год.

Для этого надо поставить авто на ровной горизонтальной площадке и натянуть рычаг привода троса в салоне. Должно прозвучать 6-8 щелчков .

После этого надо выйти из салона и попытаться сдвинуть машину, приложив усилие. Щелчков обязательно не должно быть больше восьми. Когда автомобиль покатиться при затянутом тросе, то надо провести его регулировку.

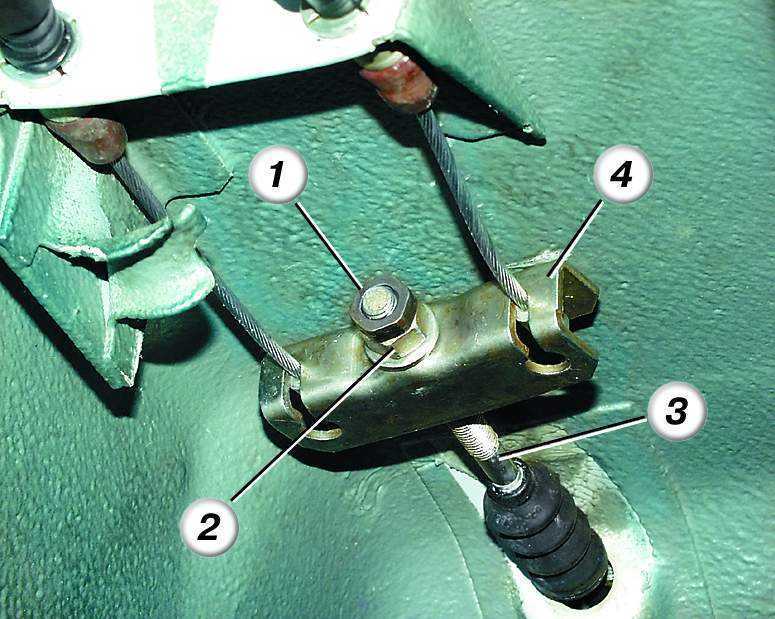

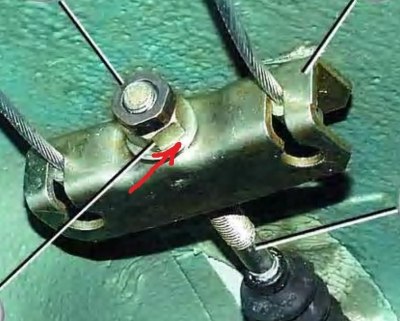

Узел регулировки ручного тормоза: 1 — контргайка, 2 — регулировочная гайка, 3 — тяга рычага, 4 — уравнитель тросов.

Проверка троса

Для этого стоит выполнить следующие действия:

  1. Поставить автомобиль на смотровую яму.
  2. Подложить под колеса башмаки, чтобы авто не двигалось.
  3. Поднять заднюю часть машины на домкрате.
  4. Рычаг опустить вниз до упора.
  5. Проверить барабаны на колесах. Износ накладок не должен быть больше четверти от общего объема.
  6. Трос не должен иметь потертостей и обрывов. При таких факторах он будет плохо ходить в кожухе.

Изнашиваться система может у любого транспорта во время его эксплуатации.

Регулировка и замена троса ручника ВАЗ 2110

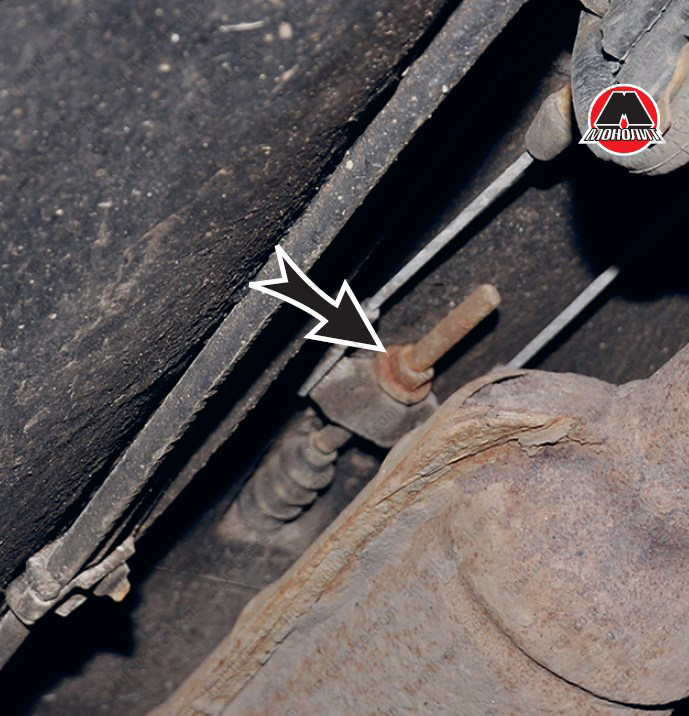

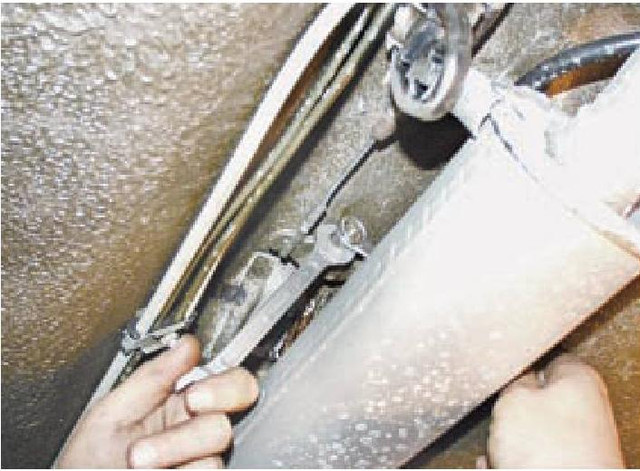

Когда автомобиль стоит на ровной поверхности, а механик с ключом на 13 и на 14, с плоскогубцами и жидкостью WD40 находится под машиной, он может приступать к регулировке или замене троса. Регулировка производится путем отпускания контрогайки и подтяжки регулировочной гайки до нужного натяжения троса. Для того, чтобы сорвать гайку, вероятнее всего, придется воспользоваться либо WD40, либо тормозной жидкостью для отмачивания грязи.

Для замены троса ручного тормоза необходимо полностью провести демонтаж задних тормозных барабанов и старого троса. Операция сама по себе не сложная, но займет пару часов времени именно из-за количества демонтажных работ. Менять желательно оба троса парой, чтобы после замены снова не проводить разборку второй раз, но уже другого колеса.

Регулировка хода троса ручника на ВАЗ-2110

Рычаг должен крепко затягивать трос при 2-4 щелчках.

  1. Колодки ставятся на место и надеваются колеса. Они должны изначально вращаться свободно при отпущенном рычаге.
  2. Потом на автомобиле стоит проехать 1-2 километра. При этом надо несколько раз затормозить.
  3. Потом стоит попробовать барабан рукой. Он не должен быть горячим. Когда он нагреется сильней, то трос нужно немного отпустить.
  4. Всю процедуру повторять до тех пор, пока барабан не перестанет греться.

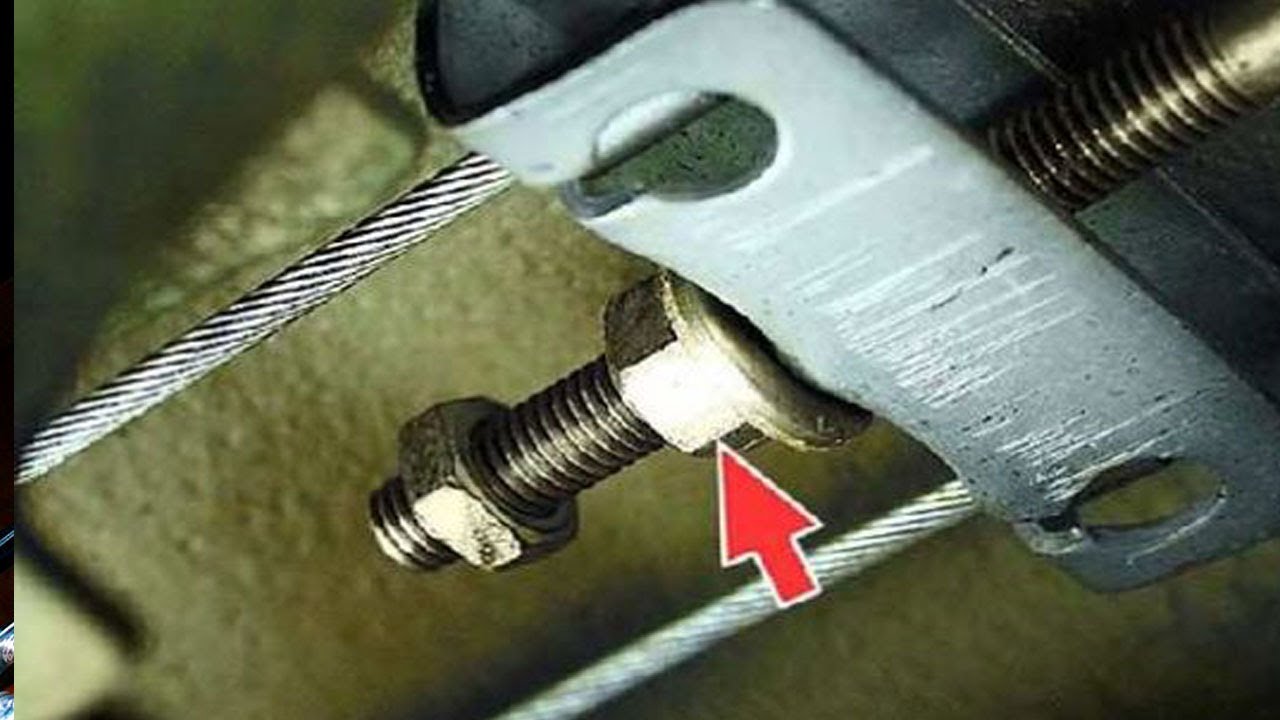

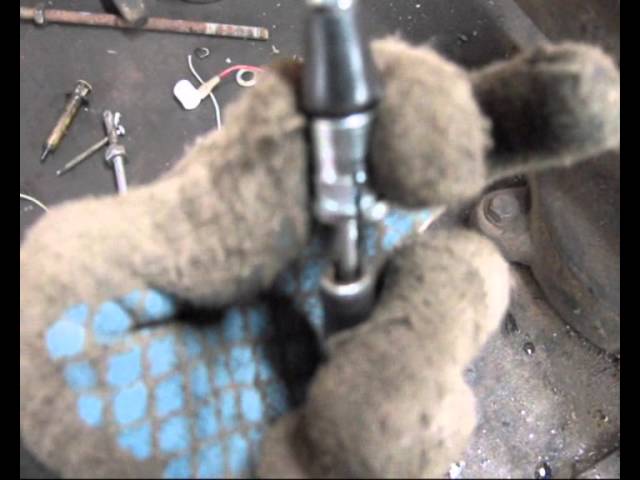

Крутить гайку ручника намного удобнее головкой с удлинителем.

Проверка на склоне

Также работу ручника можно проверить и на склоне. Для этого нужно заглушить мотор и поставить авто на ручник, включив нейтральную передачу. Он не должен двигаться самостоятельно при уклоне в 25%!. Когда он начнет катиться, то трос стоит подтянуть.

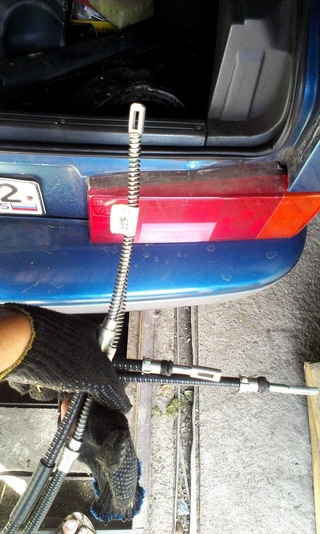

Особенности операции по замене троса

Демонтаж и монтаж нового троса не требует каких-либо пояснений и дополнительных инструкций, поскольку работа выполняется точно по такой же схеме, как при замене задних тормозных колодок, только без демонтажа самих колодок.

Единственное, что нужно запомнить — тросы располагаются по отношению к компенсатору крест-накрест в районе заднего моста.

После установки нового троса необходимо провести его регулировку уже после того, как задний мост будет в сборе. Проверяйте трос время от времени и меняйте его лучше весной или летом загодя. Зимняя замена троса — не самая приятная процедура. Снимайтесь с ручника вовремя и приятных всем путешествий!

Как заменить трос ручника на ВАЗ 2110-ВАЗ 2112?

Примечание! Сразу перед тем как преступить к работе, оба задних тормозных барабана снимите с автомобиля, потому что концы троса к тормозным колодкам прикрепляются, а не сняв барабан вы никак до колодок не доберётесь (О том как его снять, читайте в статье: «Замена тормозных колодок на десятке»)!

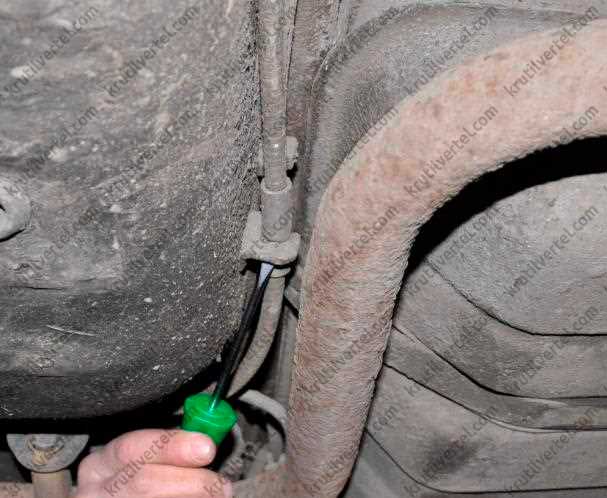

Снятие: 1) В начале подлезьте под автомобиль и при помощи двух ключей, в том месте которое указано красной стрелкой, ослабляем затяжку контргайки (Всего в том месте две гайки, обе они контрятся, первая гайка которая стоит ближе к кронштейну, это регулировочная, вторая же то контргайка, благодаря ним кстати можно трос отрегулировать, делается это вот как: Контр гайка ослабляется и регулировочная вращается в нужном направлении, тем самым кронштейн начинает перемещаться и происходит регулировка троса, в завершение контр гайка вновь стопорит регулировочную и тем самым трос отрегулирован) и после чего можете их обе выкручивать, когда гайки будут у вас в руках, отведите кронштейн назад и главный трос (Его ещё тягой называют) выведется из кронштейна (см. маленькое фото).

Примечание! После проделанной операции, из кронштейна выньте оба конца троса, один для наглядности стрелкой показан и как только они окажутся вынутыми, отложите кронштейн в сторонку, чтобы он не мешал дальнейшей работе по замене троса!

Рычаг ручного тормоза, как заменить рычаг ручного тормоза ВАЗ (классика), как сделать работу своими руками. Самостоятельная замена рычага ручного тормоза на ВАЗ (классика). Как своими руками заменить рычаг ручного тормоза ВАЗ (классика).

Ручной тормоз предназначен для удержания ТС на месте продолжительное время. Применяется при стоянке автомобиля, остановке на площадке с уклоном и в движении для выполнения резких поворотов на спортивных заднеприводных авто. Стояночная тормозная система также является запасной тормозной системой (аварийной), поскольку полностью дублирует гидравлическую систему. Использование ручника в экстренной ситуации при езде дает возможность довести ТС до полной остановки.

Если такую популярную причину неэффективного функционирования стояночного тормоза, как механическое повреждение либо чрезмерное растяжение троса, можно легко устранить заменой этого троса, то при поломке зубчатого механизма или повреждении собачки потребуется полная замена ручника. Об этом далее в статье.

Стояночный тормоз ВАЗ (классика), устройство и принцип действия

Как и любая тормозная система, ручной тормоз на ВАЗ состоит из тормозных механизмов и тормозного привода.

Элементы привода ручного тормоза ВАЗ (классика): чехол (1), передний трос (2), рычаг (3), кнопка (4), пружина тяги (5), тяга защелки (6), втулка (7), ролик (8), направляющая заднего троса (9), распорная втулка (10), оттяжная пружина (11), задний трос (12), кронштейн заднего троса (13).

Находится стояночный тормоз справа от водителя. Когда водитель поднимает ручник, он приводит в движение тросики, прижимающие тормозные колодки к тормозному диску. При поднятии ручника на панели приборов загорается лампа с восклицательным знаком, свидетельствующая о том, что применяется стояночный тормоз.

Рычаг стояночного тормоза ВАЗ (классика), причины поломки

Если стояночный тормоз не фиксирует ТС на месте, значит он неисправен. Причин этому может быть две. Первой причиной являются оборванные либо растянутые тросы. Вторая причина — стертые колодки ручного тормоза или тормозные колодки. Если рычаг ручного тормоза опущен, а лампа на панели приборов по-прежнему горит, вероятнее всего, уровень тормозной жидкости меньше минимального.

Частой причиной выхода ручника из строя является заклинивание троса из-за механических повреждений, попадания влаги и грязи, ржавчины. Кроме того, стоит отметить, что для выхода ручного тормоза из строя достаточно проехать несколько километров на натянутом ручнике. Конструкция стояночного тормоза в барабане дает возможность прижиматься к тормозной поверхности только 1/4 части колодок. При езде данная часть колодок быстро истирается и уже не достает до барабана. В данном случае можно попробовать отрегулировать трос ручника. После езды на натянутом ручнике, как правило, его можно подтянуть, примерно 3-4 раза. После этого колодки стираются окончательно и для восстановления работоспособности ручного тормоза нужна их замена.

Инструменты, приспособления, расходные материалы

Для замены рычага стояночного тормоза вам потребуются такие инструменты:

  • Пассатижи.
  • Отвертка.
  • Ключ на «10».
  • Ключ на «13».

Как заменить рычаг ручного тормоза ВАЗ (классик) пошагово

Порядок работ:

  1. От наконечника переднего тросика ручного тормоза отсоединяем задний тросик с направляющей.
  2. Выворачиваем и снимаем крепежный болт ролика.
  3. Вынимаем из кронштейна ролик. Будьте осторожны со втулкой ролика, не потеряйте ее.
  4. Выводим тросик из промежуточной опоры карданной передачи и кронштейнов ролика.
  5. Отворачиваем два крепежных винта чехла рычага привода ручного тормоза и снимаем с рычага чехол.
  6. Выворачиваем четыре крепежных винта рычага и снимаем рычаг вместе с передним тросиком.
  7. Новый рычаг устанавливаем в обратном порядке.

Советы профи

При замене рычага стояночного тормоза осмотрите ролик с компонентами крепления: болт с пружинной шайбой (1), ролик (2), втулка (3).

Если есть механические повреждения, ролик подлежит замене. Перед монтажом смажьте втулки (б) и контактирующие поверхности ролика (а) смазкой ЛСЦ-15 либо Литол-24.

Если нужно заменить пружину тяги рычага, выворачиваем кнопку ручки рычага. Вынимаем пружину и, при потребности, меняем ее.

Ручной тормоз. Регулировка ручного тормоза ВАЗ 1111 (ОКА)

Данный материал будет полезен всем владельцам вазовской малолитражки ВАЗ-111 (ОКА). Статья содержит информацию по регулировкам ручного тормоза, а также данные по устройству и диагностике.

Натяжное устройство ручного тормоза (обычно располагается над глушителем 1-й ступени, под днищем автомобиля)


Устройство ручного тормоза ВАЗ 1111 (ОКА)

1 – уравнитель, 2 – тяга, 3 – регулировочная гайка, 4 – тросы, 5 – контргайка

Прежде чем приступить к регулировке ручного тормоза, следует проверить состояние тросов привода.

В случае если вы нажали на трос и ощутили, что он не двигается в оболочке — вероятнее всего он просто “закис”. В таком случае регулировка будет просто бесполезной, поскольку необходима замена троса ручного тормоза.


Для выполнения работ по регулировке вам понадобится два ключа «на 13»
Перед тем как начать работу, произведите регулировку зазоров между тормозным барабаном и колодками.
Важно!
На автомобилях 1995 г. выпуска конструкция рычага стояночного тормоза немного изменена — сдвоен первый зубец сектора.
Согласно руководству по эксплуатации, рабочий стояночный тормоз должен удерживать транспортное средство на уклоне 25%. В автомобилях 1995 года выпуска считается допустимым перемещение ручника на 3-8 щелчков, а в моделях 1995 г. – на 4-7.
Когда при торможении автомобиля с использованием стояночного тормоза рычаг удается поднять больше чем на 8 щелчков (7 – для моделей 1995 года выпуска), он не сможет удерживать автомобиль на уклоне. В случае если ход рычага будет меньше чем 2 щелчка (4 – для моделей 1995 года выпуска), при движении транспортного средства возможна частичная блокировка колес или проще говоря подтормаживание. Одинаково для обоих случаев стояночный тормоз нуждается в регулировке.

Последовательность действий при регулировке ручного тормоза


  1. Опустите ручник максимально вниз до упора (в моделях 1995 года выпуска поднимите рычаг на 1–2 щелчка).
  2. Немного отпустите (ослабьте) контргайку натяжного устройства, помогая при этом другим ключом, удерживайте гайку регулировки, с целью недопущения проворачивания.
  3. Затяните регулировочную гайку таким образом, чтобы трос привода стояночного тормоза натянулся.
  4. Затем произведите проверку: рабочий ход рычага стояночного тормоза составляет 2-4 щелчка (в моделях 1995 года выпуска не более 4–5).
  5. Проверив рабочий ход, произведите затяжку контргайки уравнителя, придерживая вторым ключом гайку регулировки.
  6. После этого, до упора опустите рычаг стояночного тормоза и попробуйте руками провернуть задние колеса, их вращение должно быть равномерным, без трений и заеданий.

Ключевые слова: Ручной тормоз,трос ручного тормоза, замена ручного тормоза, регулировка ручного тормоза

Как поменять трос ручника


Замена троса ручника (видео). Как поменять трос ручного тормоза. Замена тросика стояночного тормоза. Как снять, как подтянуть, как заменить

Собственноручная замена троса ручника, на первый взгляд, может показаться простой слесарной задачей. Но расположение крепежных элементов в местах воздействия влаги, грязи, дорожных реагентов, часто привносит в ремонт много трудностей. Рассмотрим, как поменять трос стояночного тормоза своими руками.

Виды конструкции

Замена тросика стояночного тормоза не требует серьезного вмешательства в устройство задних барабанных или дисковых тормозов. Для замены даже не нужно снимать задние тормозные колодки. Характер работ в первую очередь зависит от того, установлены на вашем автомобиле задние дисковые или барабанные тормоза, поэтому процесс замены рассмотрим на обоих вариантах конструкции.

На большинстве автомобилей новый трос ручника крепится к регулировочному механизму в салоне, тогда как в некоторых вариантах конструкции замена производится целиком из-под днища автомобиля.

  • Обрыв. Чаще всего причиной обрыва становится плохой крепеж, вследствие чего трос свисает из-под днища и может быть вырван. Менее распространенная причина – фиксация в кронштейнах без защитной втулки. В последнем случае вибрации, движение троса при поднятии ручника, приводят к перетиранию изоляции и самого тросика об металлический кронштейн. Если причину обрыва не устранить, то новый трос ручника в скором времени постигнет та же участь.
  • Закисание. Внутрь резиновой обоймы может попадать влага, грязь. Если в таком случае редко либо совсем не пользоваться ручником, коррозия заблокирует тросик внутри изоляции (иногда это происходит только с одним контуром).
  • Ручник не держит, но диапазона регулировки уже недостаточно для восстановления работоспособности системы. Случается такое, если часто затягивать ручной тормоз при движении или оставлять автомобиль на долгое время с активированным ручником, даже если автомобиль не стоит на уклоне.

Растягивается трос крайне редко, поэтому если вы решили заменить его из-за плохой работы ручника, в первую очередь рекомендуем ознакомиться с процессом регулировки стояночного тормоза.

Именно откручивание прикипевших гаек, снятие закисших барабанов – основная проблема при самостоятельной замене троса стояночного тормоза. Как можно уменьшить количество обломанных болтов, скрученных резьбовых соединений?

  • Тщательно очищайте металлической щеткой болты, гайки, шпильки, от коррозии и грязи.
  • Перед откручиванием нанесите несколько ударов по шапке болта, гайке. Если доступ к элементу позволяет, удары нужно наносить перпендикулярно оси закручивания. Ни в коем случае нельзя наносить удары по оголенной резьбе!
  • После обстукивания залейте крепежные элементы проникающей смазкой. Если под рукой нет жидких ключей наподобие WD-40, можно использовать тормозную жидкость. Обстучав болты, гайки, и создав в местах прикипания микротрещины, вы ослабляете сопряжение и открываете доступ к прониканию внутрь смазки. Для работы проникающим смазкам нужно как минимум 20-30 мин., но если вы не спешите с заменой, то смоченные детали перед попытками откручивания лучше оставить на 40-60 мин.
  • Откручивайте болты в несколько приемов. Даже если болт поддался, чередуйте откручивание с закручиванием и применением жидких ключей.

Процесс замены троса ручника на автомобиле с задними барабанными тормозами рассмотрим на примере Daewoo Matiz.

  1. Демонтируйте центральную консоль.
  2. Ослабьте контргайки левого и правого контура троса.
  3. Достаньте упорную скобу, после чего выведите тросик из пазов кронштейна.
  4. Далее, необходимо вывести трос из паза ролика. Для удобства можно пожертвовать целостностью напольного карпета – разрежьте его в месте расположения роликового механизма. Также желательно открутить от кузова кронштейн рычага ручного тормоза.
  5. Ролик имеет подвижное соединение на втулке, которая фиксируется стопором. Для освобождения троса стопор необходимо будет извлечь.

Особенность стояночного тормоза Daewoo Matiz в том, что контуры троса проходят над нишей топливного бака. Для доступа к кронштейнам бак достаточно опустить примерно на 15-20 см и немного подать в направлении кормовой части автомобиля. При таком опускании отключать разъем электропитания элементов топливной секции, отсоединять шланги, не нужно.

  1. Открутите болты крепления топливного бака, предварительно установив под бак упор.
  2. Открутите 4 кронштейна троса ручника.
  3. Вытащите тросик из технологического отверстия в кузове, сохранив в целостности уплотнительную заглушку.
  4. Снимите задние колеса.
  5. Снимите пыльники и на обеих сторонах открутите ступичные гайки. После этого демонтируйте барабаны, удерживая большим пальцем ступичные подшипники.

Для большинства автомобилей этот совет неактуален, так как ступичный подшипник никак не связан с барабаном. Более подробно о том, как снять прикипевший барабан, читайте в статье «Как облегчить замену тормозных барабанов».

  1. Извлеките трос ручного тормоза из кронштейнов.
  2. Вытащите скобу, фиксирующую кожух троса в месте входа в тормозной щит.
  3. Освободите наконечники троса из зацепления с рычагом ручного привода тормозных колодок.
  4. Вытащите старый трос ручника.

Установка нового тросика
  1. Заведите среднюю часть троса в салон автомобиля.
  2. Проложите тросик ручника по днищу автомобиля, надежно зафиксировав в крепежных кронштейнах.
  3. Заведите трос в тормозной щит и установите в специальную проточку фиксирующий стопор.
  4. Зацепите наконечника тросика за выемку на рычаге ручного привода тормозных колодок.
  5. Установите уплотнительный манжет технологического отверстия.
  6. Прикрутите топливный бак.
  7. Установите тормозные барабаны.
  8. Зафиксируйте среднюю часть троса стояночного тормоза в пазу ролика и произведите сборку регулировочного механизма, рычага стояночного тормоза в обратном к снятию порядке.

Используя регулировочную гайку, подтяните тросик ручника. Поскольку процесс регулировки ручного тормозного механизма, выбора степени натяжения троса нами был подробнейшим образом рассмотрен, повторяться не станет.

Рекомендуем посмотреть видео замены троса ручника на Daewoo Matiz, ВАЗ 2110, Opel Astra F, а также Ford Focus, который оборудован задними дисковыми тормозами. Видео помогут понять, как осуществляется замена троса ручника на типовых видах конструкции стояночного тормоза.

Замена троса привода ручного (стояночного) тормоза

Содержание статьи:
  • Причины поломки троса стояночного тормоза
  • Замена троса ручного тормоза
В статье рассказывается и показывается, как правильно производить замену троса стояночного тормоза автомобиля, а также его причины поломки. Основной причиной, по которой происходит поломка троса привода стояночного тормоза, конечно же, является срок эксплуатации этого троса. Дело в том, что в процессе эксплуатации трос постоянно подвергается нагрузкам от усилий, которые приводят в действие ручной тормоз, а так как он находится под кузовом автомобиля, то постоянно подвергается воздействию повышенной влажности, испытывая при этом дефицит смазки. Таким образом, происходит перетирание стальных нитей, из которых состоит трос.Причиной поломки, может быть и то, что в процессе эксплуатации износ накладок и барабанов тормозных механизмов левого и правого колёс происходит неравномерно, в результате чего, соответствующие тросы удлиняются на различную величину и со временем ручной тормоз перестаёт работать.Так же стояночный тормоз может получить механические повреждения в результате экстренного торможения автомобиля, когда водитель приводит в действие все тормозные системы. Ослабление наконечников троса и его затруднительное перемещение в оболочке тоже являются причинами замены троса. В любом случае независимо от того по какой причине возникла необходимость замены троса привода стояночного тормоза, каждому автовладельцу рано или поздно придётся с этим столкнуться.Замену троса, а именно его установку рекомендуется производить вдвоём, так как тяга рычага имеет небольшую длину и для того чтобы установить уравнитель трос придётся сильно натягивать. Мы заменяли трос на автомобиле ВАЗ 2110. На других марках машины процедура похожая.1. Снимите автомобиль со стояночного тормоза, отпустив рычаг управления ручным тормозом до упора вниз.2. Снимите тормозной барабан соответствующего колеса.3. Для того, чтобы добраться до уравнителя снимите глушитель с подушек подвесок и резонатор с задней подушки. Опустите выхлопную трубу вниз. 4. Под кузовом автомобиля необходимо отвернуть контргайку и регулировочную гайку стояночного тормоза и снять уравнитель с тяги.5. Нужно достать из управления наконечник тороса.6. Из кронштейна на кузове достаньте наконечник оболочки троса.7. Скобы, на которых крепится трос, следует отогнуть. 8. Предварительно сняв заднюю тормозную колодку – от рычага следует отсоединить наконечник троса.9. На балке заднего моста ослабьте гайки крепления держателя троса и выньте трос из него.10. Из пазов кронштейна нужно достать трос ручного тормоза.11. Далее протянуть трос из тормозного щита.

12. Установка троса производится в обратной последовательности, при этом следует учитывать, что тросы в кронштейне устанавливаются крест-накрест. После выполнения операций по установке троса ручной тормоз необходимо отрегулировать.

ТегиВАЗ

Авторемонт В статье рассказывается и показывается, как правильно производить замену троса стояночного тормоза автомобиля, а также его причины поломки.

Интересные статьи:

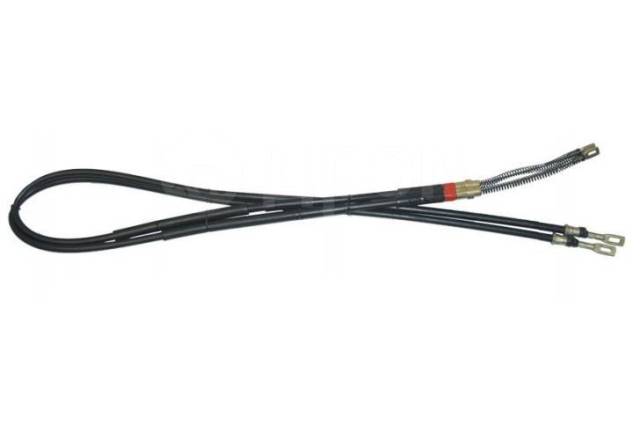

Трос стояночного тормоза — неполадки и замена своими руками

Любой современный легковой автомобиль оснащен двумя тормозными системами – рабочей и стояночной (ручной). В отличие от гидравлической рабочей тормозной системы, которой водитель пользуется в процессе движения и маневрирования, ручной тормоз используют для долговременной фиксации задних колес автомобиля. Это позволило упростить конструкцию стояночной тормозной системы по сравнению с рабочей. Прочитав статью, вы узнаете, как работает стояночная тормозная система, какую роль в ней играет трос, когда его необходимо обслуживать или менять и научитесь делать это.

Как устроена стояночная тормозная система

На автомобилях с механическим стояночным тормозом используется следующая комбинация устройств:

  • Рычаг ручного тормоза с храповым механизмом;
  • Тяга с регулятором натяжения троса;
  • Уравнитель (направляющая троса), распределяющий тормозное усилие между задними колесами;
  • Тросы ручного тормоза; Приводные устройства, сжимающие (дисковый тормозной механизм) или разжимающие (барабанный тормозной механизм) тормозные колодки.

Из всех устройств, составляющих стояночную тормозную систему, регулярной замене подвергаются только тросы. Все остальные элементы в большинстве случаев исправно работают весь срок службы автомобиля.

Неисправности троса стояночного тормоза

Трос стояночного тормоза представляет собой витую, защищенную сверху резиной оплетку, в котором двигается плетеный стальной тросик. На некоторых автомобилях используют тросик без оплетки. Все неисправности троса связаны с его конструкцией. Наиболее частые из них:

  • Снижение подвижности троса из-за попадания внутрь оплетки грязи;
  • Разрыв стальных нитей, из которых сплетен трос;
  • Ослабление крепления троса в переходниках.

Чтобы определить состояние троса, необходимо поставить автомобиль на подъемник. Если же у вас нет подъемника, то можно обойтись смотровой ямой, двумя опорными подставками и одним или двумя домкратами. Прежде, чем приступать к установке автомобиля на яму или подъемник, внимательно прочитайте статью техника безопасности при ремонте и обслуживании авто, это позволит избежать ошибок и травм.

Проверку состояния троса необходимо проводить вдвоем, один наблюдает за тросом снизу, а второй по команде первого выключает и выключает рычаг стояночного тормоза. При выключенном стояночном тормозе (на заднеприводных автомобилях необходимо установить рычаг МКПП или АКПП в положение нейтральной передачи) рукой покрутите задние колеса. Они должны проворачиваться без особых усилий. Осмотрите весь механизм стояночного тормоза, особое внимание уделяйте повреждениям и ржавчине. Попросите помощника поднять рычаг стояночного тормоза на два щелчка, после чего попытайтесь покрутить колеса. Они должны или вообще не вращаться или вращаться только после приложения очень серьезного усилия. Попросите помощника поднять рычаг еще на два щелчка. Колеса должны стоят неподвижно, вне зависимости от прилагаемого к их повороту усилия. После этого попросите помощника полностью выключить стояночный тормоз. Колеса после этого должны вращаться без усилий. Если колеса вращаются с трудом, тросы ручного тормоза необходимо заменить, потому что внутри оплетки или в переходнике, через который трос подключен к тормозному суппорту, скопилась грязь или несколько нитей троса разорваны и цепляются за кожух или переходник. Если на вашем автомобиле тросы не имеют оплетки, то внимательно осмотрите его в поисках разрывов стальных нитей. Если обнаружили хотя бы один разрыв, необходимо заменить оба троса.

Как заменить тросы стояночного тормоза

Общая последовательность действий по замене тросов одинакова на любых автомобилях. Ниже приведена пошаговая инструкция, с помощью которой вы сможете самостоятельно заменить трос стояночного тормоза на любом автомобиле. Все операции выполняют при выключенном рычаге стояночного тормоза.

  1. Снимите задние колеса.
  2. Снимите тормозные барабаны. Если на автомобиле установлены задние дисковые тормоза, то этот пункт выполнять не нужно.
  3. Открутите все крепления, которые поддерживают оба троса.
  4. Открутите контргайку, которая фиксирует регулировочную гайку уравнителя.
  5. Ослабьте гайку уравнителя на 10-15 оборотов.
  6. Снимите наконечник сначала одного троса, затем другого, с уравнителя.
  7. Снимите наконечники тросов с приводного устройства.
  8. Полностью вытащите тросы из опорного щитка задних колес.
  9. Установите новые тросы в обратной последовательности.
  10. Отрегулируйте натяжение уравнителя таким образом, чтобы общий ход рычага стояночного тормоза не превышал 5 щелчков.
  11. Проверьте работу стояночного тормоза сначала на яме (подъемнике) как описано выше, а после на дороге. Разгоните автомобиль до скорости 20 километров в час и до упора потяните рычаг стояночного тормоза на себя. Время полной остановки автомобиля не должно превышать 1,5-2 секунды. Если у вас есть возможность закатить автомобиль на склон с углом наклона 20-25 градусов, то нормально отрегулированный стояночный тормоз должен без проблем удерживать автомобиль от скатывания.

Видео — Как поменять тросик ручного тормоза ВАЗ 2114

Трос ручного тормоза – назначение, причины поломки, замена + видео

Мы советуем быть в курсе, как заменить трос ручного тормоза, ведь он является весьма важным элементом всего автомобиля, и если он приходит в негодность, то эксплуатация подобного транспортного средства вообще запрещена, поэтому каждому водителю необходимо знать хотя бы основной алгоритм действий.

Существует несколько видов ручного тормоза, но в любом из них присутствует такая незаменимая деталь, как трос, можно даже сказать, что именно ему и отведена главная роль в процессе торможения. Расположен задний трос в многослойной оболочке, а с обоих концов есть специальные наконечники, которые закреплены в гнезде кронштейна кузова (передний) и в щите тормозного механизма (задний). Процесс торможения при помощи ручного тормоза осуществляется следующим образом: усилие передается от рычага, расположенного в салоне, к тормозным механизмам непосредственно через трос.

Существует несколько конструкций тормозных приводов с различным количеством тросов – одним, двумя и тремя. Наиболее популярными являются стояночные тормоза с тремя тросами: центральным и двумя задними. Первый соединяется с рычагом, остальные же ведут к тормозному механизму. Между собой передний и задние тросы соединяются при помощи уравнителя. Благодаря регулирующим гайкам, находящимся на концах троса, можно регулировать длину привода, а возвратная пружина, расположенная на переднем тросе, возвращает систему в исходное состояние, т. е. осуществляется снятие с тормоза.

Данный механизм должен использоваться регулярно, а если этого не делать, то он может закиснуть, и, соответственно, вся система ручного торможения откажет. Особенно это актуально для авто с АКПП (коробка-автомат), так как в этом случае предоставляется возможность вообще не использовать ручник. Однако выйти из строя он может и из-за срока эксплуатации, особенно учитывая постоянные нагрузки. Эта причина, правда, вполне предсказуема и не так скоротечна, оригинальные детали работают порядка 10 лет без особых проблем.

Не самым лучшим образом на состоянии этой детали отражается и место расположения – под кузовом, где всегда повышенная влажность. А недостаток смазки способствует истиранию стальных нитей. Также поводом для замены может послужить и элементарное повреждение, полученное во время резкого торможения, хоть прибегать к нему приходится крайне редко, ведь есть основной тормоз. То, что ручник больше не держит ваш автомобиль, вы поймете сразу (на первой же стоянке или уклоне), тогда и следует незамедлительно принять меры.

Во многих странах передвижение с неисправным ручным тормозом запрещено и даже карается штрафом, у нас пока что строго таких мер не ввели, но тех.осмотр без этого элемента вы уже не пройдете.

Как заменить трос ручного тормоза – инструкция

Ремонт троса ручного тормоза – не очень сложный процесс, и его вполне возможно осуществить в домашних условиях, при этом желательно, чтобы работало два человека, так как самому сделать это будет не очень-то просто. Действовать необходимо следующим образом. Прежде всего, снимаем транспортное средство с ручного тормоза, делается это посредством специального рычага, расположенного в салоне, его необходимо опустить до упора.

Далее демонтируется тормозной барабан необходимого колеса, также нужно снять глушитель и резонатор с подушек и опустить вниз выхлопную трубу. Таким образом, вы сможете без особых препятствий добраться до уравнителя. Находим регулировочную гайку ручного тормоза, а также его контргайку, они располагаются под кузовом авто. И, конечно же, откручиваем их.

Снимаем с тяги уравнитель, из управления следует достать наконечник троса, а далее достается наконечник, находящийся в кронштейне, расположенном на кузове авто. Скобы, посредством которых и крепится трос, необходимо отогнуть. На балке заднего моста расположены гайки, которые крепят держатель троса, ослабив их, необходимо вынуть сам трос. Далее он достается из пазов кронштейна и тормозного щита. Для того чтобы установить новую деталь, следует проделать все операции строго в обратной последовательности, учитывая при этом то, что тросы необходимо устанавливать в кронштейне крест-накрест.

Как заменить тросик ручного тормоза

  1. Новый трос ручного тормоза.
  2. Рожковые ключи на 10 и 13.
  3. Накидной ключ на 13.
  4. Отвертка с плоским жалом (большого размера).
  5. 2 монтировки.
  1. Автомобиль ставится на смотровую яму, под задние и передние колёса подкладываются противооткатные башмаки.
  2. Рычаг ручного тормоза опускается в крайнее нижнее положение (до щелчка стопора).
  3. С автомобиля снимается глушитель и резонатор. После этого можно будет добраться до уравнителя троса.

    Уравнитель ручного тормоза ВАЗ 2110

  4. С внешнего наконечника троса откручивается вначале контргайка, затем основная гайка. После их удаления снимается уравнитель.

    Гайка и контргайка тормозного троса ВАЗ 2110

  5. Теперь следует демонтировать тормозные колодки автомобиля. Это нужно сделать для того, чтобы отсоединить второй конец троса от рычага.

    Демонтаж тормозных колодок ВАЗ 2110 и отсоединение второго наконечника троса

  6. Как только оба наконечника освободились, трос можно вынуть из-за тормозного щитка.
  7. После того, как вы поменяли трос, все перечисленные выше действия производятся в обратном порядке.

Важные моменты

  • Отсоединять наконечник от тормозных колодок лучше всего вдвоём. Один человек должен аккуратно надавить на тормозное коромысло большой отвёрткой (либо тонкой монтировкой), второй в этот момент сможет свободно ослабить гайку фиксатора, после чего трос можно будет вытащить из держателя, не рискуя травмировать руки.
  • Как только трос будет снят, места его крепления следует тщательно очистить от ржавчины и грязи. Лучше всего это сделать с помощью металлической щётки. Те места в тормозном щитке, где проходит трос, необходимо протереть растворителем.
  • Если ржавчины в сквозных проходах троса скопилось слишком много, следует воспользоваться концентрированной уксусной кислотой, так как она хорошо разъедает ржавчину. Работать с ней нужно только в перчатках, во избежание химических ожогов.
  • Перед установкой тормозного барабана обязательно следует проверить состояние колодок. Если распорные планки на колодках сильно изношены (а скорее всего, так и будет), необходимо их заменить новыми. Комплект таких планок можно приобрести в любом автомагазине.
Видео: как поменять тросовый механизм ручника на десятке

Регулировка и проверка

  • Ход правильно отрегулированного рычага ручного тормоза не должен превышать 8 щелчков. Оптимальный вариант хода рычага — 6-7 щелчков (это количество варьируется в зависимости от модели автомобиля, подробности для конкретной модели ВАЗ можно узнать в инструкции по эксплуатации, прилагаемой к машине).
  • После установки нового троса задние колёса автомобиля следует поддомкратить и попробовать прокрутить их вручную. Вращение должно быть свободным.
  • Теперь работу тормозов следует проверить на ходу. Нужно проехать метров 30-40, затем притормозить, используя стояночный тормоз. После торможения нужно выйти из машины и потрогать задний тормозной барабан. Он не должен быть горячим, его температура не должна превышать температуру окружающей среды. Если барабан нагрелся так, что обжигает руку, это значит, что тормозной трос натянут слишком сильно и его следует ослабить.
  • Чтобы ослабить трос, следует вновь поставить автомобиль на смотровую яму, открутить ключом на 13 контргайку на внешнем наконечнике, а затем ослабить основную крепёжную гайку. После этого контргайка снова затягивается.
  • Если тормозной трос слишком провисает, его нужно подтянуть. Все действия перечислены выше, исключение одно: основную гайку на наконечнике следует затягивать, а не откручивать.
  • Чтобы самостоятельно проверить надёжность стояночного тормоза, следует найти уклон с соотношением 1:5 (то есть высотой в 1 метр и длиной в 5 метров), загнать на него автомобиль, заглушить двигатель, поставить машину на стояночный тормоз и выжать сцепление. Машина после этих действий должна оставаться на месте и не скатываться под уклон. Если автомобиль всё же покатился, следует ещё немного подтянуть тормозной трос.

Как видно из нашей статьи, ничего сложного в замене тормозного троса нет и эта задача по силам даже начинающему автолюбителю. Главное, на что следует обратить внимание в данном случае, это соблюдение правил техники безопасности. Меняя трос, очень легко получить травму или химический ожог, так что лучше не проводить эту операцию в одиночку, а работать в паре с опытным автомехаником.

Копирайтер с пятилетним стажем.

Виды конструкции

Замена тросика стояночного тормоза не требует серьезного вмешательства в устройство задних барабанных или дисковых тормозов. Для замены даже не нужно снимать задние тормозные колодки. Характер работ в первую очередь зависит от того, установлены на вашем автомобиле задние дисковые или барабанные тормоза, поэтому процесс замены рассмотрим на обоих вариантах конструкции.

На большинстве автомобилей новый трос ручника крепится к регулировочному механизму в салоне, тогда как в некоторых вариантах конструкции замена производится целиком из-под днища автомобиля.

Причины для замены
  • Обрыв. Чаще всего причиной обрыва становится плохой крепеж, вследствие чего трос свисает из-под днища и может быть вырван. Менее распространенная причина — фиксация в кронштейнах без защитной втулки. В последнем случае вибрации, движение троса при поднятии ручника, приводят к перетиранию изоляции и самого тросика об металлический кронштейн. Если причину обрыва не устранить, то новый трос ручника в скором времени постигнет та же участь.
  • Закисание. Внутрь резиновой обоймы может попадать влага, грязь. Если в таком случае редко либо совсем не пользоваться ручником, коррозия заблокирует тросик внутри изоляции (иногда это происходит только с одним контуром).
  • Ручник не держит, но диапазона регулировки уже недостаточно для восстановления работоспособности системы. Случается такое, если часто затягивать ручной тормоз при движении или оставлять автомобиль на долгое время с активированным ручником, даже если автомобиль не стоит на уклоне.

Растягивается трос крайне редко, поэтому если вы решили заменить его из-за плохой работы ручника, в первую очередь рекомендуем ознакомиться с процессом регулировки стояночного тормоза.

Как бороться с прикипевшими элементами

Именно откручивание прикипевших гаек, снятие закисших барабанов — основная проблема при самостоятельной замене троса стояночного тормоза. Как можно уменьшить количество обломанных болтов, скрученных резьбовых соединений?

  • Тщательно очищайте металлической щеткой болты, гайки, шпильки, от коррозии и грязи.
  • Перед откручиванием нанесите несколько ударов по шапке болта, гайке. Если доступ к элементу позволяет, удары нужно наносить перпендикулярно оси закручивания. Ни в коем случае нельзя наносить удары по оголенной резьбе!
  • После обстукивания залейте крепежные элементы проникающей смазкой. Если под рукой нет жидких ключей наподобие WD-40, можно использовать тормозную жидкость. Обстучав болты, гайки, и создав в местах прикипания микротрещины, вы ослабляете сопряжение и открываете доступ к прониканию внутрь смазки. Для работы проникающим смазкам нужно как минимум 20-30 мин., но если вы не спешите с заменой, то смоченные детали перед попытками откручивания лучше оставить на 40-60 мин.
  • Откручивайте болты в несколько приемов. Даже если болт поддался, чередуйте откручивание с закручиванием и применением жидких ключей.

Как поменять своими руками

Процесс замены троса ручника на автомобиле с задними барабанными тормозами рассмотрим на примере Daewoo Matiz.

  1. Демонтируйте центральную консоль.
  2. Ослабьте контргайки левого и правого контура троса.
  3. Достаньте упорную скобу, после чего выведите тросик из пазов кронштейна.
  4. Далее, необходимо вывести трос из паза ролика. Для удобства можно пожертвовать целостностью напольного карпета — разрежьте его в месте расположения роликового механизма. Также желательно открутить от кузова кронштейн рычага ручного тормоза.
  5. Ролик имеет подвижное соединение на втулке, которая фиксируется стопором. Для освобождения троса стопор необходимо будет извлечь.

Особенность стояночного тормоза Daewoo Matiz в том, что контуры троса проходят над нишей топливного бака. Для доступа к кронштейнам бак достаточно опустить примерно на 15-20 см и немного подать в направлении кормовой части автомобиля. При таком опускании отключать разъем электропитания элементов топливной секции, отсоединять шланги, не нужно.

  1. Открутите болты крепления топливного бака, предварительно установив под бак упор.
  2. Открутите 4 кронштейна троса ручника.
  3. Вытащите тросик из технологического отверстия в кузове, сохранив в целостности уплотнительную заглушку.
  4. Снимите задние колеса.
  5. Снимите пыльники и на обеих сторонах открутите ступичные гайки. После этого демонтируйте барабаны, удерживая большим пальцем ступичные подшипники.

Для большинства автомобилей этот совет неактуален, так как ступичный подшипник никак не связан с барабаном. Более подробно о том, как снять прикипевший барабан, читайте в статье «Как облегчить замену тормозных барабанов».

  1. Извлеките трос ручного тормоза из кронштейнов.
  2. Вытащите скобу, фиксирующую кожух троса в месте входа в тормозной щит.
  3. Освободите наконечники троса из зацепления с рычагом ручного привода тормозных колодок.
  4. Вытащите старый трос ручника.
Установка нового тросика
  1. Заведите среднюю часть троса в салон автомобиля.
  2. Проложите тросик ручника по днищу автомобиля, надежно зафиксировав в крепежных кронштейнах.
  3. Заведите трос в тормозной щит и установите в специальную проточку фиксирующий стопор.
  4. Зацепите наконечника тросика за выемку на рычаге ручного привода тормозных колодок.
  5. Установите уплотнительный манжет технологического отверстия.
  6. Прикрутите топливный бак.
  7. Установите тормозные барабаны.
  8. Зафиксируйте среднюю часть троса стояночного тормоза в пазу ролика и произведите сборку регулировочного механизма, рычага стояночного тормоза в обратном к снятию порядке.

Используя регулировочную гайку, подтяните тросик ручника. Поскольку процесс регулировки ручного тормозного механизма, выбора степени натяжения троса нами был подробнейшим образом рассмотрен, повторяться не станет.

Рекомендуем посмотреть видео замены троса ручника на Daewoo Matiz, ВАЗ 2110, Opel Astra F, а также Ford Focus, который оборудован задними дисковыми тормозами. Видео помогут понять, как осуществляется замена троса ручника на типовых видах конструкции стояночного тормоза.

Замена тросов ручного тормоза ВАЗ 2110 — Лада 2110, 1.5 л., 2003 года на DRIVE2

Всем привет! Наигравшись с замками и ковриками, я вдруг осознал, что зима то уже на носу, а машина не готова. В планах, этой зимой немного покататься бочком (несмотря на передний привод) и возможно даже поучаствовать в каком ни будь снежном спринте, поэтому были выделены две основные задачи. Первая, сделать хваткий ручник, вторая, наконец то поставить блокировку, которая была куплена ещё полгода назад.

Начать я решил с того, что по проще, т.е. заняться ручником. Я давно пытаюсь победить ручник, и чего я только не делал, но ручник всё равно был вялый. Не так давно перебирал задние тормоза, были заменены барабаны, колодки, цилиндры, но на эффективность работы ручника это повлияло не сильно. Затем я укоротил пружины на тросах, www.drive2.ru/l/5959614/ в результате ручник стал заметно лучше, он легко мог блокировать колеса на мокром асфальте, но «мертвой хваткой» это назвать было нельзя. При этом рычаг ручника был очень тугой. Визуальный осмотр выявил, что изношены тросы и пора бы их заменить.Стоит заметить, что запас по натяжению тросов был ещё большой, но даже натянув ручник до одного щелчка, пружина смыкалась и не давала ручнику нормально работать. Дальше пружину подрезать было нельзя, так как не хватало бы усилия для возврата колодок.

Тросы купил производства ДААЗ, на вид очень добротные. Ценник 400р за пару.

Трос ручного тормоза 2110, 2170 Priora ДААЗ ОАТ — Длина троса, мм : 1620 (под нагрузкой 320 кГс)

Новые тросы сразу пролил трансмиссионным маслом.Для большего запаса по регулировке, сразу отрезал по шесть витков с пружины.

Для удобства замены приобрел накидной ключ трещетку на 13, сложно представить как я раньше без него жил.

Цена 200р

Регулировка ручника с ним, одно удовольствие.

Старые тросы снял без проблем, всё делал по мурзилке.

Сначала следует отпустить троссы и снять распределитель.

Затем, снять барабаны, отцепить трос от рычага и вывести его из тормозного щита.

Затем откручиваем тросы от балки и снимаем креплений.

Тросы были в плачевном состоянии.

Самое сложное в замене тросов ручника, натянуть распределитель на шток.

Вдвоем это делать гораздо проще.

Установив тросы, приступил к регулировке, После затяжки троса распределитель оказался почти на самом конце резьбы, практически не оставив запаса по регулировке.

Мало того, что новые тросы оказались длиннее старых, они ещё оказались существенно разные по длине. Одно колесо на трех щелчках было уже заблокировано, а второе можно было провернуть рукой.Пришлось применить «джедайский метод» и немного заварить распорную планку.

К сожалению, я увлекся процессом и забыл сделать фото. Делал следующим образом, сначала заварил разрез практически полностью, а затем подгонял болгаркой по месту.После проделанной процедуры, колеса блокируются равномерно и на штоке ручника осталось достаточно места для подтяжки.

Выводы:После замены тросов, ручник стал работать гораздо лучше, но все равно не идеально. На трех щелчках колеса блокируются даже на сухом асфальте, но при этом это происходит как то не очень уверенно.

У моего зятька на двенашке, на трех щелчках колеса блокируются намертво, и машина скользит по асфальту как по льду, при этом усилие на рычаге совсем не большое, можно тянуть хоть одним пальцем, ручник работает лучше, чем на многих иномарках. Это ставит меня в ступор, я не знаю как это объяснить, ведь колодки, барабаны и тросы у него далеко не первой свежести.

Цена вопроса: 600 ₽ Пробег: 183000 км

Page 2

Всем привет! Наигравшись с замками и ковриками, я вдруг осознал, что зима то уже на носу, а машина не готова. В планах, этой зимой немного покататься бочком (несмотря на передний привод) и возможно даже поучаствовать в каком ни будь снежном спринте, поэтому были выделены две основные задачи. Первая, сделать хваткий ручник, вторая, наконец то поставить блокировку, которая была куплена ещё полгода назад.

Начать я решил с того, что по проще, т.е. заняться ручником. Я давно пытаюсь победить ручник, и чего я только не делал, но ручник всё равно был вялый. Не так давно перебирал задние тормоза, были заменены барабаны, колодки, цилиндры, но на эффективность работы ручника это повлияло не сильно. Затем я укоротил пружины на тросах, www.drive2.ru/l/5959614/ в результате ручник стал заметно лучше, он легко мог блокировать колеса на мокром асфальте, но «мертвой хваткой» это назвать было нельзя. При этом рычаг ручника был очень тугой. Визуальный осмотр выявил, что изношены тросы и пора бы их заменить.Стоит заметить, что запас по натяжению тросов был ещё большой, но даже натянув ручник до одного щелчка, пружина смыкалась и не давала ручнику нормально работать. Дальше пружину подрезать было нельзя, так как не хватало бы усилия для возврата колодок.

Тросы купил производства ДААЗ, на вид очень добротные. Ценник 400р за пару.

Трос ручного тормоза 2110, 2170 Priora ДААЗ ОАТ — Длина троса, мм : 1620 (под нагрузкой 320 кГс)

Новые тросы сразу пролил трансмиссионным маслом. Для большего запаса по регулировке, сразу отрезал по шесть витков с пружины.

Для удобства замены приобрел накидной ключ трещетку на 13, сложно представить как я раньше без него жил.

Цена 200р

Регулировка ручника с ним, одно удовольствие.

Старые тросы снял без проблем, всё делал по мурзилке.

Сначала следует отпустить троссы и снять распределитель.

Затем, снять барабаны, отцепить трос от рычага и вывести его из тормозного щита.

Затем откручиваем тросы от балки и снимаем креплений.

Тросы были в плачевном состоянии.

Самое сложное в замене тросов ручника, натянуть распределитель на шток.

Вдвоем это делать гораздо проще.

Установив тросы, приступил к регулировке, После затяжки троса распределитель оказался почти на самом конце резьбы, практически не оставив запаса по регулировке.

Мало того, что новые тросы оказались длиннее старых, они ещё оказались существенно разные по длине. Одно колесо на трех щелчках было уже заблокировано, а второе можно было провернуть рукой.Пришлось применить «джедайский метод» и немного заварить распорную планку.

К сожалению, я увлекся процессом и забыл сделать фото. Делал следующим образом, сначала заварил разрез практически полностью, а затем подгонял болгаркой по месту.После проделанной процедуры, колеса блокируются равномерно и на штоке ручника осталось достаточно места для подтяжки.

Выводы:После замены тросов, ручник стал работать гораздо лучше, но все равно не идеально. На трех щелчках колеса блокируются даже на сухом асфальте, но при этом это происходит как то не очень уверенно.

У моего зятька на двенашке, на трех щелчках колеса блокируются намертво, и машина скользит по асфальту как по льду, при этом усилие на рычаге совсем не большое, можно тянуть хоть одним пальцем, ручник работает лучше, чем на многих иномарках. Это ставит меня в ступор, я не знаю как это объяснить, ведь колодки, барабаны и тросы у него далеко не первой свежести.

Цена вопроса: 600 ₽ Пробег: 183000 км

Замена тросиков ручника + видео — Лада 2115, 1.6 л., 2007 года на DRIVE2

Всем привет!Случилась такая проблема, перестал держать ручник. А так как сигналка у меня с автозапуском, ручник мне просто необходимРучник держал только левое колесо, и т.к. у колодок износ минимальный, появилось мнение, что что-то случилось с тросом ручника правого колеса.Было решено, что раз уж менять, то сразу оба троса. Благо, стоят они копейки.Купил оба троса, и в первые же выходные отправился в деревню, менять всё это делоПо началу думал, что смогу поменять в гараже. Он хоть и не отапливаемый, но там все же теплее, чем на улице)К слову, в гараже у меня ямы нет, но есть яма у соседей на улице, около домаПриехал в гараж, поднял машину на домкрат……залез под неё, и понял, что там будет очень тесно и неудобно

Собрался духом, переоделся в ватный комбинезон и поехал на яму))

Другое дело!) Здесь уже совсем не тесно, и можно наконец приступить к работе

Самое нудное — это откручивать гайку натяжения тросиков, т. к. расположена она в труднодоступном месте, и если откручивать её рожковым ключом, то времени это занимает приличноФоток процесса замены особо нет, есть только промежуточные результаты. В принципе, и фотографировать-то там особо нечего. Сама работа не сложная: нужно открутить регулировочную гайку, вынуть трос из натяжной планки, и потом вытащить его из креплений к кузову. Ну и еще нужно снять тормозной барабан, чтобы отсоединить трос с другой стороны

гайка откручена и снята планка

снятое колесо

Когда начал снимать трос, увидел, что в конце троса, на последнем его креплении к кузову, ближе к колесу, рубашка троса лопнула и трос распушился внутри

Вот, собственно, и нашлась причина не работающего ручника. Трос правого колеса заклинил в рубашке, из за этого он только растягивался сам, но не разводил колодки в барабане

старый трос левого колеса рядом с новым

Так же, когда снял барабан, обнаружил, что пружинки, которые прижимают колодки к опорному диску были сильно растянуты

слева новая, справа — старая

Поэтому поменял сразу все четыре пружины в каждом барабане на новыеТеперь колодки притянуты нормально и не болтаются

Потом продел оба троса в крепления на кузове, и натянул их регулировочной гайкой

Когда сначала откручивал эту гайку, минут двадцать крутил ее рожковым ключом, потому что трещёткой там откручивать неудобно, даже используя карданчик. Но когда стал ставить всё это дело обратно, вдруг вспомнил, что у меня в наборе ключей есть вороток под головки в виде отвертки, не знаю как он правильно называется) И с помощью нескольких манипуляций получил вот такой вот ключ, для натяжки троса ручника)

Вороток-отвёртка + удлинитель + карданчик + глубокая головка на 13

С помощью этого приспособления можно открутить/закрутить гайку за минуту))

Приспособление в деле))

затянул гайку, отрегулировал натяжение троса, и законтрогаил

И что же я сразу не вспомнил про эту отвертку, столько времени бы сэкономил… Наверно потом уже сработал инстинкт самосохранения, и мозг начал думать, как бы побыстрее закончить и уехать с этой ямы 😀 Потому что на улице было холодно, и под конец началась метель

В общем, установка новых тросиков заняла часа три, если не брать в расчет неудачную попытку заменить его в гараже)

Ну и, конечно, грех было не опробовать вновь работающий ручник на снегу))

Теперь можно наваливать боком, и спокойно ставить машину на автозапуск, зная, что машина никуда не уедет)Всем мир)

Не держит ручник, как протянуть ручник ваз 2114, 2115, 2113. Как подтянуть самодельный тормоз ваз 2114, 2115, 2114. Не держит стояночный тормоз ваз 2114, 2115, 2113. Как подтянуть?

Тормоз стояночный (тормоз ручной работы) еще называют «ручным». Это постоянный тормоз, который используется при парковке на склоне, в процессе парковки автомобиля, а также используется мастерами для выполнения сложных трюков. Ручной тормоз блокирует самопроизвольное движение автомобиля.Стояночный тормоз активируется с помощью специального рычага, установленного на торпеде с коробкой передач. Ручник – достаточно важная и незаменимая вещь, но им все же пользуются далеко не все водители. Дело в том, что если поставить машину на трансмиссию, то она никуда не поедет. Однако если склон довольно крутой, то коробка уже не поможет. Вообще большинство начинающих водителей не представляют нормального движения без ручника. Об этом далее в статье.

Производитель устройства

Рычаг привода (1), рычаг кулачковой тяги (2), пружина тяги (3), кнопка рычага (4), ось переднего троса (5), болт М6х14 (6), шайба 6, пружина (7), шайба приводная (8 ) , шайба 6 стопорная (9), крышка защитная (10), уравнитель троса (11), шайба 8 (12), гайка М8 (13), гайка М8 низкая (14), ось рычага (15), шайба 10 (16 ), палец 2х20 (17), рычаг правый (18), рычаг левый (19), планка выдвинутая правая (20), планка спиральная левая (21), гайка М6 (22), шайба 6 стопорная (23), скоба троса ( 24).

Причины неисправности ручного тормоза

Поломка ручника не такое редкое явление, где натяжение троса не является исключительной проблемой. Бывает, что ручник на ВАЗ 2114, 2115, 2113 не держит и после растяжки. Разберем наиболее распространенные причины этого явления более подробно.

Ручник имеет простенькое устройство, но иногда в нем встречаются. На это есть несколько причин:

  1. Барабанная одежда.
  2. Деформация или разрыв кабеля.
  3. Износ тормозных колодок.

Также возможно механическое повреждение или износ каких-либо элементов стояночной тормозной системы. Проблема в таких случаях диагностируется на глаз или сто. Кроме того, ручник не сработает, если с рычага упадет трос. В этом случае можно использовать любой качественный герметик, способный предотвратить проскальзывание, или просто натянуть трос ручника.

Выбор рабочего места

Прогреваем машину на эстакаде или яме.При отсутствии гаража и эстакады достаточно поднять заднюю часть автомобиля на домкрате. Если домкрата нет, машину можно загнать на бордюр.

Инструменты, приспособления, расходные материалы

  1. Джек.
  2. Ключи на «13» (два).

Растяжка ручного тормоза своими руками (поэтапная работа)

  1. В первую очередь следует поставить на первую передачу рычаг переключения передач.
  2. Далее необходимо рассчитать количество нажатий ручника.Если меньше двух, ослабьте натяжение троса, больше пяти – наоборот, усилите натяжение.
  3. Затем полностью отпустите ручной тормоз.
  4. Теперь берем два ключа на 13 и лезем под машину.
  5. Для удлинения троса необходимо открутить контргайку, соответственно для его уменьшения контргайку следует подтянуть.
  6. Находим глушитель и снимаем крепления глушителя и коллектора, что существенно упростит процесс.
  7. Далее находим уравнитель троса, а также гайку и контргайку.
  8. С помощью первого ключа ослабляем стопорную гайку, а с помощью второго — удерживаем во избежание прокручивания.
  9. Отрегулируйте и систематически проверяйте курс. Приемлемое количество кликов — от двух до пяти.
  10. При получении требуемого результата необходимо поднять домкрат задней части автомобиля для вывешивания колес. Далее проверяем, не мешают ли тормозные колодки вращению.
  11. Теперь поднимите рычаг, после чего колеса должны быть натянуты.
  12. Закрутите стопорную гайку.

Некоторые умельцы умеют тянуть стояночный тормоз, не ослабляя крепления глушителя. При этом используют пресловутые самодельные ключи. В связи с тем, что растяжку проводят довольно часто, такие приспособления очень актуальны.

Советы проф.

Если вы не хотите тратить свои силы и время на освоение достаточно простой схемы устройства ручного тормоза и подтяжку ручника самостоятельно, вы можете обратиться в автосервис.Цена вопроса не менее 400 рублей в зависимости от региона страны, но акция не одноразовая. Через определенное время вам нужно будет снова отрегулировать трос ручного тормоза, для чего придется ехать в автосервис. Стоит отметить, что стоимость процедуры будет увеличиваться с каждым новым посещением.

После подвески не редко бывает, что появляется сильный треск. Возможно во время подвески был проложен трос или два троса. Убедитесь, что кабель не цепляется за крепления или что-либо еще. Болты, на которых крепится трос, можно открутить и посмотреть, в каком они состоянии. При наличии следов протирания необходимо правильно уложить кабель. Кроме того, трос может треснуть от того, что его тянут (даже при укладке тормозов укладки в нужном интервале).

Подтягивать ручник приходится достаточно часто. Это связано с конструкцией стояночного тормоза. Кроме того, регулировать стояночный тормоз придется при замене тормозных колодок, ремонте ручника, ремонте троса, а также замене заднего тормозного цилиндра.

Замена задних тормозных колодок ВАЗ 2114 своими руками

На большинстве автомобилей ВАЗ используется классическая схема тормозов. Спереди стоят диски, сзади — барабаны. Они питаются от гидравлического давления. По такому же принципу устроены тормоза и на 14-й Жигули. Как известно, колодки являются расходным материалом. И если с заменой передних можно управиться за 10-15 минут, то с «барабанами» придется помучиться. Итак, давайте рассмотрим, как производится замена задних тормозных колодок на ВАЗ-2114.Фото и описание этого процесса смотрите в нашей сегодняшней статье.

Симптомы неисправности, ресурс

С передними колодками все просто — определить их износ можно визуально, сняв штампованный диск. А если машина «литая», то и вовсе без демонтажа колеса. С барабанными накладками все гораздо сложнее. Они спрятаны под крышкой. Не каждый автовладелец станет его снимать в надежде обнаружить скорый износ. Что касается ресурса, то конкретных цифр никто не приводит.Все полностью зависит от манеры вождения. Но в любом случае задние колодки служат дольше передних. Ресурс этих элементов обычно составляет от 100 до 170 тысяч километров.

Есть только две характерные черты. Первый — слабый ручник. Многие подумают, что трос растянулся (ведь пробег уже не маленький) и, натянув его, будут дальше эксплуатировать машину. Но не всегда причиной неисправности является кабель. Если толщина колодок минимальна, то увеличится ход рычага стояночного тормоза, так как для их сжатия требуется большее усилие.

Еще одним признаком является отзывчивость автомобиля на педаль тормоза. Так вот, с износом задних колодок машина будет тормозить медленнее. А если накладка изношена до металлического основания, то проблема будет сопровождаться скрипом и перегревом барабана. Последний фактор может привести к подклиниванию тормозов, что крайне опасно.

Производитель отмечает, что минимальная толщина колодок на задних барабанах должна быть 1,5 миллиметра.

Цена

Следует отметить, что конструкция тормозов на 14-й «жигули» идентична «восьмерке» и «девятке».

Поэтому колодки от ВАЗ-2108-099 будут на 14 числа «как родные». Что касается стоимости, то комплект из четырех чехлов можно купить за 615 рублей. А это оригинальные колодки, от АвтоВАЗа.

Инструменты

Чтобы замена задних тормозных колодок на ВАЗ-2114 прошла быстро и успешно, нам понадобится набор ключей, молоток с ручкой, шлицевая отвертка, домкрат, балонник и пассатижи. Так как элементы системы могут закиснуть или заржаветь, используем «жидкий ключ» типа ВД-40 или его аналоги. Итак, как производится замена задних тормозных колодок на ВАЗ-2114? Подробные инструкции будут изложены ниже.

Начало работы

Для выполнения этой операции у нас нет ни приямка, ни подъемника. Достаточно ровное и твердое покрытие. Итак, ослабьте колесные болты на одном из колес и поддомкратьте заднюю часть автомобиля. Предварительно поставить упоры под передние колеса, либо поставить машину на первую передачу (чтобы машина самопроизвольно не катилась). Далее снимаем колесо и демонтируем глушитель с подушек.Оставляем самый крайний, что под бампером, чтобы выхлоп не висел в воздухе.

Зачем нужен глушитель? Рядом с ним находятся гайки натяжителя ручника, которые необходимо ослабить. Это сделано для того, чтобы установка не испытывала дополнительных трудностей. Орехи максимально ослабляются. Для этого нам понадобится ключ «на 13». Как происходит замена задних тормозных колодок на ВАЗ-2114? Затем перейдите к самому барабану. Откручиваем на нем направляющие болты и прокручиваем крышку на 30-40 градусов. Так что мы можем получить его.

Но иногда барабан может закиснуть. Для этого берем черенок (или короткий деревянный брусок), молоток и начинаем наносить на крышку мелкие удары. Прикладываем их с разных плоскостей, пока элемент не начнет прокручиваться. Брусок будет своеобразным демпфером, так как молоток легко может повредить элемент.

Что дальше?

Теперь безопасно снимите крышку снаружи. Вы увидите перед собой тормозной цилиндр, пружины и две изношенные колодки. Чтобы снять последнюю, нужно сначала отсоединить направляющие пружины.Делается это с помощью плоскогубцев. Из цельной проволоки можно сделать самодельные крючки. Далее снимаем накладку с рычагом. Последний не выбрасываем — он нам еще пригодится при установке новой обуви. Но это не останавливает замену задних тормозных колодок на ВАЗ-2114. Инструкции по установке будут описаны позже.

Установка

После демонтажа старых элементов сжимаем боковые части тормозного цилиндра шлицевой отверткой. Будьте внимательны — следите за тем, чтобы новые колодки вошли в пазы цилиндра, а планка попала в разъем. После этого нужно зацепить пружины на место. Эта операция выполняется как с нижней, так и с верхней накладками. Как производится замена задних тормозных колодок своими руками? ВАЗ-2114 продолжает стоять на месте, а мы в это время занимаемся рукой. Трос привода стояночного тормоза должен быть зацеплен за рычаг, который находится на колодке.

Затем еще раз проверяем правильность установки элементов и монтируем крышку барабана. Обратите внимание — войти может быть сложно. В этом случае нужно проверить, полностью ли зажат тормозной цилиндр и не болтается ли рукоятка.Вероятно, заклинило кабель и из-за этого крышка не встает на место. Устранив неисправность, установите на место барабан и колесо. Прежде чем спустить автомобиль с домкрата, проверьте, насколько легко он вращается. Колесо должно вращаться без заедания и задевания колодок. Далее производится замена задних тормозных колодок на ВАЗ-2114 с противоположной стороны. Помните, что элементы меняются парами, даже если износ соседнего колеса менее значителен. Процедура такая же. Но это не все.Завершающим этапом будет регулировка ручника.

Регулировка стояночного тормоза на ВАЗ-2114 — пошаговая инструкция

Замена задних тормозных колодок требует обязательной регулировки ручника. Для этого нам понадобятся два ключа «на 13». Регулировка производится на тросе уравнителя, который спрятан под «баночкой» глушителя. Итак, одним ключом откручиваем контргайку, а другим — фиксируем болт от проворачивания. Далее поворачиваем гайку в ту или иную сторону (в зависимости от того, что нам нужно — затягивать или ослаблять трос).При наворачивании ход ручника и соответственно троса уменьшается.

Какая должна быть норма? При регулировке следите за рычагом стояночного тормоза. Колодки должны блокироваться после 3-4 щелчков. Допускается не более 6 кликов. Все что больше — говорит о повышенном кредитном плече. При этом машину необходимо держать на уклоне 16 градусов.

И смотри, как крутятся колеса. Они должны свободно двигаться от силы рук в подвешенном состоянии. Если они трутся о новые колодки, значит, рукоятка затянута слишком туго.После установки оптимального диапазона затяните контргайку и опустите автомобиль с домкрата. На этом процедура замены колодки завершена. Никаких прокачек и прочих действий предпринимать не нужно. Все, что от вас потребуется после замены, это только повторная регулировка ручника.

Заключение

Итак, мы выяснили, как осуществляется самостоятельная замена задних тормозных колодок на ВАЗ-2114. По времени эта процедура занимает около двух часов. При установке барабана некоторые шлифуют наждачной бумагой колодки, чтобы крышка легко вошла.Но делать этого категорически нельзя. Это снижает срок службы накладок и приводит к их перекосу.

пошаговая инструкция, особенности и рекомендации

Практически любой ремонт автомобиля можно выполнить самостоятельно. Поэтому каждый водитель должен иметь представление, как поменять колодки на ВАЗ-2114. В этом автомобиле используется двухконтурная тормозная система. На передней оси дисковые тормоза, на задней – барабанные.

Но следует отметить, что некоторые водители стараются устанавливать на заднюю ось дисковые тормоза.Это значительно повышает эффективность торможения, но менять колодки нужно намного чаще. Максимальный ресурс задних тормозных элементов составляет 120 000 км. Спереди это значение почти в 10 раз меньше.

Особенности конструкции

Контуры на автомобиле расположены по диагонали. Один управляет правым передним и левым задним тормозами. Второй — передний левый и правый задний. Зазор между передним тормозным диском и поверхностью колодки не нужно регулировать во время работы, это происходит автоматически.

На автомобилях ВАЗ-2114 предусмотрена конструкция сигнализаторов, указывающих на то, что колодки пришли в негодность. На поршнях цилиндров имеются уплотнительные кольца, с помощью которых обеспечивается зазор между поверхностями. Если передние башмаки сильно изношены, замените их.

Как проверить состояние

В первую очередь необходимо зафиксировать пробег, на котором производился ремонт того или иного узла. В частности, необходимо отметить для себя, когда были заменены передние и задние колодки.Срок службы тормозной системы снижается при:

  1. Автомобиль постоянно эксплуатируется на дорогах, качество которых далеко от идеала.
  2. Присутствует агрессивная манера езды. Это также ускоряет износ тормозных колодок.
  3. Приходится очень часто ездить по пробкам, а, следовательно, постоянно тормозить.
  4. Качество товара очень низкое.

Задние тормозные колодки принимают на себя не более 30% нагрузки при торможении.Поэтому замену следует производить гораздо реже.

Неисправности и их причины

Как поменять колодки на ВАЗ-2114? Во-первых, нужно определить степень их износа, а также возможные неисправности. Обратите внимание на несколько признаков, характеризующих выход из строя тормозной системы:

  1. Недостаточная эффективность торможения может быть вызвана чрезмерным износом накладок тормозных колодок, замасливанием, перегревом. Но необходимо учитывать тот факт, что могут использоваться колодки, не рекомендованные производителем автомобиля.
  2. В том случае, если при совершении и торможении автомобиль сносит в сторону, можно говорить о засорении или замасливании фрикционных накладок.
  3. Чрезмерный уровень вибрации, появление скрипа при торможении свидетельствует о наличии на тормозных колодках машинного масла или другой жидкости.

Перед проведением ремонта необходимо точно убедиться в неисправности колодок. Очень часто автомобиль ведет себя так и по другим причинам. Узнайте на СТО, сколько стоит поменять колодки на ВАЗ-2114, если не можете сделать это самостоятельно.Обычно стоимость не превышает 500-700 рублей.

Возможны поломки в системе рулевого управления, подвески. Для самостоятельного контроля состояния тормозных колодок на заднем и переднем механизмах имеются смотровые окошки. При отработке фрикционных накладок до толщины 1,5 мм обязательно замените их. Старайтесь не допускать чрезмерного износа колодок.

Инструмент для замены передних колодок

Перед заменой передних колодок на ВАЗ-2114 необходимо приобрести следующие инструменты:

  1. Ключ «на 19» для откручивания колесных болтов.
  2. Роликовый гидравлический домкрат.
  3. Набор замков и ключей.
  4. Надежная опора для автомобиля.
  5. Отвертка.
  6. Монтажная лопата.
  7. Обшивка обуви.
  8. Комплект новых тормозных колодок.

Все резьбовые соединения рекомендуется обработать проникающей смазкой типа WD-40. С его помощью у вас получится все болты без проблем открутить.

Подготовительные работы

Перед заменой колодок на ВАЗ-2114 необходимо установить автомобиль на ровную площадку.Обязательно подложите башмаки под задние колеса, чтобы машина не скатилась. При замене передних колодок необходимо сжать ручку. Оторвите болты, которыми колесо крепится к ступице. Только после этого необходимо поднять автомобиль домкратом.

Сняв колесо, поместите его под картер двигателя. Рядом с домкратом поставьте стойку, она будет удерживать машину в случае опрокидывания. После этого весь механизм необходимо тщательно очистить, удалить масло, пыль, посторонние предметы.Необходимо немного подождать, чтобы механизм высох. Старайтесь не использовать бензин или растворители, а также жидкости для чистки карбюраторов и форсунок.

Замена тормозных колодок

Процедуру выполнять в таком порядке:

  1. Слить тормозную жидкость из расширительного бачка, довести уровень не менее чем до половины.
  2. Разогните стопорную пластину и открутите болт с помощью ключа на «13». Если штифт проворачивается, то его надо придерживать шестигранником.
  3. После этого необходимо поднять опору и зафиксировать проволокой.
  4. Снимите старые колодки.
  5. Обязательно проверьте толщину тормозного диска. Допустимое значение более 10,8 мм. Если толщина меньше рекомендуемой, необходимо заменить диск.
  6. Затем защитите сиденья под накладками. Это позволит избежать малейших перекосов и неровностей при установке новых элементов. Если этого не сделать, поверхность на колодках будет изнашиваться неравномерно.
  7. Для облегчения работы можно отвинтить штуцер прокачки, а затем вдавить передний тормозной суппорт до упора.Это очень удобно, так как не нужно будет потом прокачивать тормозную систему.
  8. Но этот дроссель можно не крутить, а с помощью монтажной лопатки вдавить поршень внутрь.

Сборка передних тормозных механизмов осуществляется в обратном порядке.

Замена задних тормозных колодок

Перед заменой задних колодок на ВАЗ-2114 необходимо полностью демонтировать старые. Обратите внимание на износ троса ручного тормоза.При необходимости замените его. Для демонтажа старых колодок нужно сделать следующее:

  1. Включить первую скорость.
  2. Полностью ослабьте натяжение троса ручного тормоза.
  3. Снимите выхлопную трубу, если вам нужно заменить трос руля.
  4. Открутить гайку, с помощью которой натягивается натяжитель ручного тормоза.
  5. Ослабьте болты на задних колесах.
  6. Подняв заднюю часть автомобиля на домкрате, можно снять колеса.
  7. Отвинтите направляющие штифты на барабане.
  8. Отсоедините пружины внутри механизма.
  9. Снимите накладки вместе с рычагом.

Необходимо максимально сжать цилиндры, иначе новые колодки не будут установлены. Установка новых элементов происходит в таком порядке:

  1. Установив новые элементы, необходимо их максимально обжать.
  2. Нажмите на цилиндр привода вальца заднего привода, чтобы облегчить установку колодок.
  3. Замените тормозной барабан и зафиксируйте его положение направляющими шпильками.

После всех этих действий нужно установить колесо и проверить, насколько свободно оно вращается. Тормозные колодки не должны препятствовать пробуксовке колеса. Вот как поменять задние тормозные колодки ВАЗ-2114, если установлены барабанные механизмы. В том случае, если задние тормоза дисковые, можно следовать тому алгоритму, который подходит для передних колес.

Как заменить тормозные колодки? Особенности процесса

Тормозная система используется.чаще других, а потому еще на этапе проектирования ей уделяется самое пристальное внимание. Производители делают все возможное, чтобы прослужить как можно дольше. Но все же когда-нибудь наступает момент, когда тормозные колодки требуют замены. Скорость износа зависит от многих факторов: типа коробки передач, условий эксплуатации, производителя, стиля вождения и т.д. Главное помнить, что затягивать с заменой тормозных колодок ни в коем случае нельзя. От этого зависит не только ваша собственная жизнь, но и жизнь окружающих.

Когда менять?

Прежде чем задаваться вопросом, как заменить передние тормозные колодки или задние, следует точно определить, какой именно этот момент настал. Как это сделать? Да, очень просто. Как правило, они снабжены специальным датчиком износа, который при торможении начинает издавать противный металлический визг, который практически невозможно услышать. В любом случае необходимо проводить периодический визуальный осмотр тормозных колодок. Если их толщина менее 3 мм, но визга нет, можно смело приступать к замене.

Что выбрать?

Перед заменой тормозных колодок необходимо определиться с их выбором. Желательно покупать оригинальные детали, выбирая их по специальным каталогам в зависимости от марки автомобиля, года выпуска, типа кузова и т. д., либо приобретать товары известных производителей. В противном случае можно легко нарваться на подделку.

Как заменить тормозные колодки

Сначала с помощью домкрата необходимо поднять автомобиль (предварительно установив упорные колодки) и снять колеса.Лучше снимать сразу два колеса, так как, работая с одним, всегда можно обратиться к другому как к эталону. После этого нужно открутить болт крепления суппорта. Перед заменой тормозных колодок следует тщательно проверить состояние направляющих и пыльников цилиндров. В случае обнаружения дефектов их также необходимо заменить.

Следующим шагом достаем направляющие из кронштейна диска, тщательно зачищаем их мелкой шкуркой и смазываем литологом. После этого нужно вернуть направляющие на место, предварительно надев пыльники.

Теперь нужно достать старые колодки. Перед заменой тормозных колодок следует тщательно очистить от грязи канавки, в которых они расположены. При установке новых колодок необходимо подложить под них специальную графитосодержащую смазку. После этого нужно вернуть на прежнее место жестяные демпферные колодки. Теперь нужно переустановить тормозной суппорт и затянуть все болты. Это все. Осталось поставить колесо и проделать те же операции с другим. По окончании работы домкратом опустить автомобиль.

По завершению необходимо прокачать тормоза, чтобы избавиться от зазоров, образующихся между колодками и диском, а также поршнем тормозного суппорта. Для этого достаточно несколько раз нажать и тут же отпустить педаль тормоза.

Обычно даже у неопытного автомобилиста это занимает не более часа. Говоря о том, как заменить задние тормозные колодки, стоит отметить, что все работы лучше выполнять на эстакаде. Кроме того, необходимо ослабить натяжение троса ручника.

Автомобильные шторки: описание, виды

Нет такого автовладельца, который не хотел бы как-то выделить свою машину. Самый популярный вид декорирования на данный момент – тонировка. Но стоит помнить, что его можно использовать не везде. Более того, во многих странах мира это запрещено. Еще один не запрещенный и популярный вид оформления – это шторы на окна автомобиля. Их отличает оригинальный красивый дизайн. Что это такое, рассмотрим в нашей статье.

Вам нужны шторы?

Раньше шторки на машину ставили только для красоты. Но в наше время каждый стал понимать их необходимость. Автомобильные шторки защищают глаза водителя или пассажира от опасного солнечного света, который может не только негативно сказаться на здоровье глаз, но и создать опасную аварийную ситуацию на дороге. Действительно, таких случаев уже известно довольно много. В сильную жару, особенно в пробках, никакой кондиционер не поможет, а шторы защитят от проникновения солнечных лучей.


Негативно ультрафиолетовые лучи влияют и на состояние салона автомобиля. Пластик трескается и выгорает. Защитить интерьер от таких негативных последствий может штора.

Какие существуют виды?

Никто не станет спорить с тем, что шторки нужны в каждый автомобиль. Но какие продукты работают лучше всего? Какие виды существуют? В хорошем автомагазине вам предложат несколько шторок:



  • с защитой от солнца;
  • из хорошего пластика;
  • ткань;
  • каркас;
  • только для стекла задней двери.

Рассмотрим каждый вид отдельно.

Защита от солнца

Этот тип самый популярный и самый бюджетный из всех. И крепится такая штора проще всех остальных. На таком солнцезащитном креме есть две присоски. Соответственно, установить такую ​​штору сможет даже ребенок. Цена продукта 3-4 доллара (200-300 рублей).

Основными недостатками солнцезащитного козырька являются его недостаточные размеры, так как производитель жалюзи взял за основу усредненные размеры стекла.Часто размера такой конструкции не хватает, и защитить в полной мере от солнца не получается. Также стоит отметить недолговечность такой конструкции крепления. Присоски выходят из строя через 6 месяцев.

Пластик

Преимуществом пластиковых элементов является их практичность. Водитель может в любой момент повернуть штору в удобное положение. Но фиксировать не очень удобно. Он прикручивается саморезами. Впрочем, один раз сделал — и забыл. Но надежный.

Основной недостаток шторки — выгорание пластика.Через несколько месяцев под открытым палящим солнцем красивая черная штора превращается в тускло-серую.

Ткань

Данная конструкция устанавливается очень быстро и легко. Это основное преимущество такой шторы. Он крепится к карнизу с помощью крючков. Еще один плюс – придание салону автомобиля нотки роскоши и домашнего уюта.

Каркас

Самые дорогие и удобные шторы, которые сейчас есть в продаже. Главное их достоинство – практичность и долговечность.Да и салон автомобиля с такими шторками выглядит более современно.


Еще одним плюсом является их универсальность. Производитель изготавливает шторки под конкретную модель автомобиля.

Ну и дополнительно было выявлено, что использование каркасных шторок повышает эффективность климат-контроля автомобиля процентов на 30–40. Плюс эти элементы можно устанавливать в самых разных местах. Это могут быть как автомобильные шторки на боковых стеклах, так и заднее стекло крышки багажника.


Минус, конечно, цена.За весь комплект придется заплатить около 250–300 долларов (17–20 тысяч рублей). Но, как показывает практика, оно того стоит, так как их долговечность намного больше, чем у более дешевых изделий.

Какие автомобильные жалюзи выбрать?

Качественная продукция должна соответствовать определенным требованиям:

  1. Штора должна быть изготовлена ​​из хороших материалов, чтобы со временем не теряла форму и внешний вид. Также лучше всего выбирать изделия с водоотталкивающей функцией.
  2. Материалы, из которых изготовлена ​​штора, должны соответствовать экологическим стандартам.Многие дешевые китайские автотовары производятся из некачественного пластика. Это не только ненадежно, но и очень токсично.
  3. Автомобильные шторы должны вписываться в дизайн салона автомобиля.

Выбрать лучший вариант не так уж и сложно. Просто нужно оценить класс автомобиля и дизайн салона. Выбирать штору следует под цвет автомобиля или салона.

Как правило, сложностей с подбором цвета не возникает, но выбрать подходящий класс штор сложно.Здесь многие допускают ошибки. Наиболее распространена установка роскошной тканевой шторки на автомобиль бюджетного класса. Согласитесь, роскошная шторка, которая устанавливается в таких автомобилях, как Rolls-Royce, будет нелепо смотреться, например, в Lada Grant.

Наконец

Выбор боковых шторок для автомобиля – это строгое соблюдение определенных правил.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
