Ваз 2114 блок управления центральным замком: Перестал Работать Центральный Замок Ваз 2114 ~ AUTOTEXNIKA.RU

Регулировка центрального замка. Не работает центральный замок ваз

Систему, которую все называют центральным замком, устанавливают не на всех легковых автомобилях ВАЗ-2110, а только на некоторой их части. Предназначением этой системы является одновремённая блокировка замков четырёх дверей, когда водитель при помощи ключа замка закрывает левую переднюю дверь своей «десятки». Аналогичная картина происходит и при нажатии кнопки блокировки замка водительской двери со стороны салона.

Есть несколько проблем, связанных с работой центрального замка на «десятках». Во-первых , водитель должен знать, что ни в коем случае нельзя подавать длинный или частый импульс управления открытием или закрытием дверей, так как это может привести к выходу из строя активаторов, при помощи которых происходит срабатывание замка. Они расположены в каждой двери автомобиля ВАЗ-2110. При длинном импульсе, коллектор электродвигателя активатора разогревается настолько, что плавится пластмассовый щёткодержатель и его заклинивает.

В этом случае активатор будет подлежать замене.

Вторая проблема связана с предохранителем, который защищает электрическую цепь центрального замка, ведь при его отказе поиск неисправностей обычно начинают с проверки целостности этого предохранителя. Расположен он в неудобном месте, за монтажным блоком предохранителей в салоне автомобиля. Там его очень трудно найти среди жгутов проводов, а он при помощи изоленты привязан именно к ним. Стоит он в разрыве розового провода и заключён в стаканчик из пластмассы.

Ещё одной проблемой , по которой центральный замок отказывается работать, является штекерный разъём, который находится под ковром в месте расположения ног водителя. Со временем там накапливается влага и происходит окисление контактов, из-за чего пропадает питание на активаторе.

Возможен также и отказ в работе блока управления модуля центрального замка, в котором при помощи двух реле происходит подача напряжения на активаторы для открытия или закрытие замков дверей. Проверить его исправность можно путём подачи напряжения с аккумуляторной батареи на контакты разъёма модуля (белый цвет, восемь контактов), к которым подходят красный или жёлтый провод. Если замки срабатывают, значит, модуль неисправен.

(ЦЗ), который позволяет водителю одновременно открыть все двери. В статье рассматривается центральный замок ВАЗ 2114: принцип работы, типичные неисправности, инструкция по установке.

Принцип работы центрального замка

Алгоритм работы ЦЗ состоит в подаче импульса ВАЗ 2114, в котором анализируется поступивший сигнал, и генерируются команды, управляющие замками дверей. Происходит либо их открытие, либо запирание.

Общая схема ЦЗ

Элементы, активирующие ЦЗ, подключаются к 30 контакту. Если замыкается контакт 87, то на выходы активатора будет оказываться действие масса. При активации определенного реле 30 контакт подключится к плюсу. Таким образом, на активатор поступит питание, шток начнет двигаться. Шток управляющего блока замыкает разные пары сигналов в зависимости от того, какое действие нужно выполнить: закрыть или открыть двери.

Так как активаторы ЦЗ подключаются параллельно, все двери будут одновременно либо открываться, либо запираться. ЦЗ может быть пневматическим или электрическим. Первый вид устройства включает пульт управления, компрессор и трубки. В электрическом основным элементом является моторчик, благодаря которому приходят в действие механизмы.

Возможные неисправности системы блокировки

Если при повороте ключа в замке или нажатии клавиши на пульте не будет происходить никакой реакции, это значит, что .

Все причины неисправности ЦЗ можно разделить на два вида:

  • технические;
  • связанные с климатическими явлениями.

В первом случае поломки возможны из-за неправильной установки или настройке системы блокировки. Возможен естественный износ после долговременной эксплуатации. Срок службы напрямую зависит от качества устройства.


Во втором случае ЦЗ может отказать под влиянием низких температур, он может заморозиться. Замок может не работать при попадании воды в механизм во время дождя или таяния снега.

ЦЗ может не работать из-за некорректно установленной или . В этом случае следует выполнить диагностику системы блокировки. Управляющий активатор устанавливается в дверь водителя. Как только срабатывает привод, по соответствующим каналам подаются сигналы остальным активаторам, согласно которым выполняется необходимое действие. Поэтому следует проверить работу замка с помощью ключа и кнопки на брелоке.


Если двери то закрываются, то нет, то причина может быть в цепи управления или нарушении целостности электрической цепи автосигнализации. Причиной несрабатывания ЦЗ может быть недостаточный заряд АКБ или сгоревший предохранитель. В зависимости от цепи, которая используется, может быть несколько предохранителей. Их нужно все проверить и заменить неисправные.

Предохранитель может сгореть как только его поставили, при коротком замыкании или перегрузке, например, при управлении ЦЗ с брелока, а не ручным способом. При теплой погоде причина в коротком замыкании, которое возможно при плохих контактах или обрыве цепи. Причиной поломки может быть неисправность блока управления ЦЗ.


Проверить работоспособность блока можно с помощью мультиметра, проверив поступление питания на активаторы. Подача тока на контакты блока осуществляется путем отпирания и запирания водительской двери. Если блок управления оказался поломанным, его нужно заменить.

Особенности ремонта

Если перестал работать центральный замок ВАЗ 2114, то нужно повести диагностику и найти причину поломки (автор видео — Николай Богданов).

Затем выполнить соответствующий ремонт. Проблемы с ЦЗ на ВАЗ 2114 чаще всего возникают при низких температурах и повышенной влажности. Причиной являются замки с соленоидами, которые устанавливаются с завода. Их лучше заменить замками с электромотором.

При неработающем приводе только на одной двери, необходимо проверить ее электроцепь на наличие обрыва путем прозвонки. Чаще всего оборванные провода находятся в гофре. Так как двери часто открываются и закрываются, изоляция и не выдерживает нагрузки.

Восстанавливается обрыв путем замены провода и соединения оборванных участков с помощью соединения клеммами «мама-папа».

При отсутствии обрыва причина может быть в выходе из строя платы управления или реле включения. Может сгореть обмотка моторчика или соленоида, износится шестерни привода. В этом случае, возможно, потребуется заменить вспомогательный привод двери.

Инструкция по установке ЦЗ

Перед установкой ЦЗ следует изучить схему подключения

Фотогалерея «Схемы центрального замка»

1. Схема центрального замка ВАЗ 2114

2. Схема подключения ЦЗ

3. Схема подключения ЦЗ к сигнализации

Управляющий модуль ЦЗ находится с левой стороны под панелью. От него отходит 6 проводов. Чтобы установить ЦЗ, нужно отсоединить коричневый и синий провода.

Перед подключением необходимо проверить, чтобы в дверях были установлены активаторы с 5-ю выходами. Если они отсутствуют, их следует установить.

В автомобиле , отвечающий за открывание дверей, обычно белого цвета и соединен с 7 клеммой. Если нет соединения с клеммами 7 – 5, то 8-я клемма соединяется с коричневым проводом. Этот провод отвечает за открытие дверей. Клеммы 5 и 6 предназначены для закрытия дверей.

Для установки ЦЗ следует приобрести дополнительные элементы:

  • 2-3 диода 1N4001 на 1А;
  • один диод марки 1N5401 на 3 А;
  • 2 диода на 4 или 5 А, если отсутствуют отдельные выходы на поворотники.

Вот уже сколько лет, автомобилисты всего мира жалуются на неисправность центрального замка и зачастую, задаются вопросом: «Почему это происходит, и какие тому причины»? Ответ на данный вопрос, может быть получен в детальном рассмотрении самого принципа работы центрального замка и его возможностей.

Известно, что практически все современные машины имеют специальную автоматизированную систему, которая позволяет открыть дверь автомобиля и закрыть ее, всего лишь нажатием кнопки.

Это и есть центральный замок, и как выясняется, из-за его автономности могут возникнуть некоторые проблемы. Данная дилемма не обошла стороной и отечественный ВАЗ 2114, который для многих, давно стал незаменимым.

Принцип работы ЦЗ

Data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2017/08/foto-1-4.jpg» alt=»Центральный замок ВАЗ 2114″ srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/08/foto-1-4..jpg 300w, https://vazremont.com/wp-content/uploads/2017/08/foto-1-4-768×510..jpg 660w»>

Для начала, давайте разберемся, какой принцип работы центрального замка на ВАЗ 2114? Работа центрального замка предполагает передачу сигнального управления в определённую точку, после чего следует активация реле. В результате этого, при нажатии кнопки на брелоке, дверь автомобиля будет закрыта, или же наоборот — открыта. Достаточно простое объяснения.

Однако этого хватает, чтобы выделить первую проблему с центральным замком, с которой все имеют дело. Это, как несложно догадаться, вопрос технического характера. Другими словами, внутреннее состояние устройства.
.gif» alt=»Схема центрального замка»>

Как мы уже знаем, управления ЦЗ происходит по принципу передачи сигнала управления с точки А, в точку Б. Именно здесь и кроется загвоздка, которая объясняется по ряду причин.

  • некорректный монтаж прибора или неправильная настройка;
  • климатическое воздействие.

Возможности устранения проблем

Data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2017/08/foto-3-4.jpg» alt=»Не работает центральный замок» srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/08/foto-3-4..jpg 300w, https://vazremont.com/wp-content/uploads/2017/08/foto-3-4-768×576..jpg 660w»>

Проблемы кажутся достаточно серьезными. Но не спешите огорчаться. Зная эти причины, вы можете задать себе вопрос: «Почему не работает центральный замок на ВАЗ 2114? В чем проблема?»

Для начала необходимо провести самостоятельную диагностику, которая позволит определить дальнейшие действие. Если автомобиль производит звук закрытия дверей, но ничего не происходит, то следует открутить фиксаторы с дверей, после чего запереть автомобиль. Если двери замыкаются единично, для починки следует купить новые с соответствующим диаметром.

Отличным советом будет проверить внутреннее состояние центрального замка. Часто, причина проблемы может быть в сухом покрытии проводов. В этом случае, стоит смазать машинной смазкой и закрепить материалы на нужные места.

Возможно, пульт дистанционного управления имеет слабый заряд. В этом случае стоит заменить батарейку или, если нужно, сам пульт.
.jpg» alt=»Нет сигнала с пульта ЦЗ» srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/08/foto-4-4..jpg 300w, https://vazremont.com/wp-content/uploads/2017/08/foto-4-4-768×576..jpg 660w»>

Другой вид проблем имеет несколько иной характер — неработоспособность, вина которому — климат. Нестабильность в работе замка, может быть, по причине низких температур, которые приводят к заморозке системы подачи сигнала. Или, что бывает чаще, — попадания воды в центральный замок ВАЗ 2114. Эта проблема элементарно решается сушкой определённых мест ЦЗ.

Полезный совет: Одна из наиболее распространенных проблем центрального замка — это разряженные батарейки. Специалисты рекомендуют менять их 2 раза в год. Причиной для замены, может служить некорректное срабатывание с дистанции 4-5 метров.

Другие варианты отказа системы

Вышеперечисленные проблемы являются основными причинами повреждения. Однако существует и более сложный механизм, дефект которого не может быть оставлен без внимания.
.jpg» alt=»Поломался ЦЗ» srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/08/foto-5-4..jpg 300w»>

Бывает, что при ручном способе активации ЦЗ не работоспособен. В данном конкретном случае, скорее всего не работает предохранитель центрального замка ВАЗ 2114. Его состояние зависит от температуры среды. По причине переохлаждения, происходит нарушения работы и он выходит из строя, в следствии этого, ничего не происходит. ЦЗ не реагирует на сигнальные импульсы. Другая причина, это высокая температура, которая приводит к короткому замыканию.

Факт: Часто, центральный замок работает с перебоями в определённых местах. Обычно, причиной этому, являются электромагнитные помехи.

Почему сгорел блок центрального замка ВАЗ 2114 и что делать

Data-lazy-type=»image» data-src=»https://vazremont.com/wp-content/uploads/2017/08/foto-6-2.jpg» alt=»Сгорел блок ЦЗ» srcset=»» data-srcset=»https://vazremont.com/wp-content/uploads/2017/08/foto-6-2..jpg 300w»>

Решение данной проблемы основывается на применении специального аппарата — мультиметра. С помощью него можно проверить напряжения тех контактов, которые отвечают за активацию остальных дверей. Что делать, если не работает блок управления центральным замком на ВАЗ 2114 и не подает никаких признаков жизни? В таком случае, необходимо убедится в его возможном восстановлении, предварительно продиагностировав его состояние и, при необходимости, восстановить или купить новый.

Центральный замок автомобиля ВАЗ для владельца считается достаточно безопасным устройством. Шагая в ногу с прогрессом, человек стремится везде успеть. Такой вид транспорта, как автомобиль, давно стал не роскошью, а средством передвижения. По статистике, каждый второй человек управляет автомобилем.

1. Монтажный блок. 2. Предохранитель на 8 А. 3. Блок управления. 4. Моторедуктор блокировки замка правой передней двери. 5. Моторедуктор блокировки замка правой задней двери. 6. Моторедуктор блокировки замка левой задней двери. 7. Моторедуктор блокировки замка левой передней двери с контактной группой. А — к источникам питания; В — условная нумерация штекеров в колодке блока управления; С — условная нумерация штекеров в колодках моторедукторов блокировки замков.

Сегодня продукция отечественного автопрома особым спросом не пользуется, так как на рынке доминируют иномарки. Но не каждый может себе позволить иномарку. Поэтому люди покупают более дешевые средства передвижения отечественного производства. Одним из таких автомобилей является ВАЗ 2110, 2112, 2114, который отличался своей стабильной работоспособностью, дешевизной в ремонте и простым управлением.

Принцип работы центрального замка

Центральный замок — это система, которая при определенной команде выполняет функцию открывания или закрывания объекта. Для удобства в работе эта операция выполняется дистанционно. Некоторые автолюбители выбирают функцию закрытия всех дверей по истечении некоторого срока. Она очень удобна для тех случаев, когда водитель не успевает или забывает закрыть дверь автомобиля. Как правило, при помощи дальностного пульта можно управлять и багажником, и капотом, закрывать и открывать стекла. Самый распространенный способ управления дистанционным пультом — эта нажатие одной кнопки, после чего срабатывают все замки на автомобиле. Если пульт не работает по некоторым причинам, то нужно вставить ключ в дверной замок и повернуть его по часовой стрелке. Если произойдет ДТП, система безопасности автомобиля срабатывает автоматически, все замки открываются. В основе механизма центрального замка есть входящие датчики, находящиеся в самой конструкции. Это микропереключатели и включатели дверей (концевые), актуаторы и блок для управления. Концевой выключатель должен удерживать расположение дверцы, и эта информация должна передаваться на управляющий блок. Переключатели осуществляют фиксацию конструктивной детали дверного замка. Кулачковым устройством оборудуют двери машины спереди. Для фиксации кулачка передние двери оборудованы микропереключателями: на каждый механизм приходится по две детали. Блокирование замка формирует один переключатель, а разблокирование — второй. Есть еще два микропереключателя, которыми пользуется центральный запирающий механизм. На рычажном устройстве в приводе замка установлен пятый переключатель. Он служит для определения положения двери: при открытой дверце контакты переключателя замыкаются, система центрального замка деактивируется. Электронный механизм (блок) воспринимает сигнал от микропереключателей и отправляет информацию на центральное управление. Для того чтобы открыть какой-то объект, центральное устройство направляет сигнал на определенные блоки управления, тем самым приводя в действие механизмы в замках.

Почему не работает центральный замок ВАЗ причины

Как мы знаем, любая техника рано или поздно выходит из строя. И центральный замок на ВАЗ 2110 не исключение. Есть ряд проблем, которые проявляются в работе этой системы. Многие автолюбители по неосторожности губят охранную систему автомобиля. Водитель не должен подавать длительный или учащенный импульс на запрос открывания или закрывания двери.

Схема центрального замка на ВАЗ

Это действие может вывести из строя активатор, с помощью которого работает замыкающее устройство. При подаче длинного импульса очень сильно разогревается коллектор электромотора активатора. В связи с этим начинает плавиться щеткодержатель, и его может заклинить. После этого потребуется замена активатора.

Защищает электроцепь центрального замка предохранитель. Именно с него начинают производить поиски неисправности в работе всей схемы. Находится он в салоне машины, за блоком с предохранителями. По схеме стоит на разрыве розового провода (в изоляции). Под ковриком у водителя расположен провод со штекерным разъемом, который накапливает влагу, окисляется. Пропадает питание на активаторе. Может сломаться модульный блок центрального замка. Следует проверить его работоспособность при помощи подачи напряжения от аккумуляторной батареи на контакт разъема модуля. Шестерни редукторного активатора изготовлены из пластмассы. Такие детали подвергаются износу, и это механическая неисправность. Но самым слабым местом центрального замка считается соленоид, чаще всего именно он выходит из строя. Управление электромагнитом осуществляется через переключатель. При открывании и закрывании дверей ресурс соленоидов рассчитан примерно на 10 тысяч операций. По истечении этого количества переключений начинаются сбои в работе. Ремонт прост: нужна замена самого соленоида.

Установка центрального замка

При покупке автомобиля ВАЗ в специализированном автосалоне есть вероятность того, что функциональность базовой комплектации охранной системы будет ограниченной. То есть блокироваться с пульта или ключом могут только двери (иногда даже не все). Для безопасности машины водители устанавливают сигнализацию на все открывающиеся части автомобиля. Для этого можно воспользоваться услугами специалистов со станции технического обслуживания, а можно сделать установку и самостоятельно. Если знать схемы центрального замка и работы самого электронного устройства, то можно без проблем поставить замок на любую часть автомобиля. Специалисты разного уровня при установке сигнализации на автомобиль пользуются инструкциями. Схемы центрального замка ВАЗ 2114 и правила установки охранной системы идут в комплекте с сигнализацией. Несмотря на то, что такая простая, но важная система, как центральный замок, может выйти и строя, вы не встретите водителя, который не похвалил бы ее. При приобретении автомобиля все смотрят на комплектацию, в которую должна входить электросигнализация (или центральный замок). Во многих автомобилях сигнализации нет, но стоит центральный замок, который был установлен на заводе. Большого отличия нет, но удобство от присутствия системы централизованного блокирования оценивается по достоинству. Это лучше, чем ждать, когда из автомобиля выйдут пассажиры, потом изнутри закрыть все двери и при выходе закрыть свою. Удобно нажать на одну кнопку пульта управления, чтобы сразу все двери закрылись/открылись.

Возможна такая проблема с системой, когда в ключе села батарейка. Но это не слишком серьезная «беда», которая решается простой заменой источника питания. Схема центрального замка наглядно доказывает простоту и уникальность устройства.


ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

Одним из наиболее распространенных признаков нарушения нормального функционирования клапанов на ВАЗ 2110/2112 — это отчётливый стук при работе двигателя. Также о неправильной работе клапанов может свидетельствовать и остановка мотора при трогании маш…

Тепловые зазоры в клапанном механизме служат для обеспечения герметичной посадки клапана на седло, при расширении деталей привода клапанов во время работы двигателя. Величина теплового зазора клапанов двигателя МАЗ дизель…

Пошаговая инструкция по регулировке момента зажигания двигателя УМЗ 421, устанавливаемый на автомобили УАЗ и ГАЗель. ➤ Пусковой рукояткой (из автомобильного набора инструментов) устанавливаем коленчатый вал в положение, соответствующее углу…

Центральный замок не закрывает двери ВАЗ 2110

моторедуктор блокировки замка правой передней двери 5 — моторедуктор блокир…

Сигнализация и Центральный замок, Как все это поставить без особых хлопот.

Ваз 2110 схемы ваз 2115 принципиальная схема схема блока управления централ…

На Ваз 2110 Установка кнопки центрального замка.

Электроприводы замков дверей.

Заклинил центральный замок задних дверей ваз 2110.

Установка центрального замка, Фотоотчет с описанием…

Борода ваз 2106 чертежи.

Замена лампочки подсветки панели приборов ваз 2114.

Утепление примыкания дверного полотна к блоку.

Центральный замок не закрывает двери.

Центральный замок ваз 2110 открывается и закрывается.

стрелками показанно какая резинка и отверстие от куда провода выттаскивать

Электроприводы замков дверей.

Замок двери (лев., перед., внут.

Блок центрального замка ваз 2114 фото.

Кнопка Центрального Замка.

20 августа 2003 По электрической схеме цепи центрального замка защищены пре. ..

Хотите управлять штатной пипкой двери — ставьте на водительскую дверь пятип…

Центральный замок ваз 2110.

Дверной замок установка.

Эл схема ваз 2112 инжектор 16 клапанов.

Центрального замка ваз 2110.

…при этом не тянуть новые провода из всех дверей. Машина ваз2114 2005…

Ваз 2114 центральный замок


Устройство и неисправности центрального замка ВАЗ 2114

Полезным дополнением в конструкции любого транспортного средства является центральный замок, который одновременно с открытием водительской двери позволяет управлять всеми дверями автомобиля. К сожалению, центральный замок ВАЗ-2114 иногда начинает функционировать некорректно, это проявляется в отсутствии реакции во время поворота ключа в замке либо при нажатии управляющей клавиши на пульте. Рассмотрим основные причины, вызывающие неисправность этого узла.

Как функционирует, и где находится центральный замок ВАЗ-2114?

Данный узел агрегатирован с замком на водительской двери посредством управляющего элемента (электропривода), который, помимо того, что позволяет открывать либо закрывать ее, дополнительно генерирует сигналы, поступающие на блок центрального замка ВАЗ-2114, где после их анализа и обработки происходит формирование команд для исполнительных механизмов остальных дверей машины.

При закрытии, шток блока управления замыкает соответствующие пары контактов, в результате чего на другое приводные модули подается напряжение, которое приводит их в действие. При открытии и закрытии замыкаются разные контактные пары.

На рисунке представлена простая схема центрального замка ВАЗ-2114:

Распространенные неисправности узла

Зачастую управление центральным замком ВАЗ-2114 осуществляется некорректно по причине того, что замыкание контактных пар происходит с запозданием. Распространенной причиной этого является нарушение регулировки тяги расположенной между моторедуктором и кнопкой блокировки, либо ее заедание. Говоря проще, при нажатии кнопки положение тяги не позволяет полностью замкнуть контактные пары привода.

Дверь со стороны водителя может быть запертой, при этом остальные останутся открытыми из-за того что контакты управляющего блока замкнулись не до конца. Такая неисправность носит исключительно механический характер, и для ее устранения достаточно отрегулировать тягу или свободный ход кнопки в случае ее заедания.

Помимо этого, подобную неполадку может спровоцировать неисправность реле центрального замка ВАЗ-2114. В этом случае придется менять вышедший из строя элемент.

В случае, когда центральный замок ВАЗ-2114 полностью перестает реагировать на отдаваемые водителем команды, стоит перейти к проверке электрической части этого узла. Вполне возможно, что подобное поведение системы вызывает перегоревший предохранитель. Заметим, что он может выйти из строя не только в случае короткого замыкания, но и от постоянных перегрузок, которые вызывает тяжелый ход сердцевины, или нарушение регулировки тяг.

Довольно часто причиной, по которой не работает центральный замок ВАЗ-2114, является нарушение целостности электропроводки подводящей питание к нему. Практически всегда переламываются провода водительской двери транспортного средства, поскольку она открывается и закрывается чаще других. Определить поврежденный участок провода можно при помощи мультиметра. Реже всего из строя выходит блок управления. В этом случае вся система либо полностью перестает работать, либо выполняет свои функции неправильно.

В качестве профилактики неисправностей модуля необходимо уделять внимание состоянию активатора, поскольку его контакты могут окисляться или подгорать, вызывая сбои в работе. Периодическая их очистка значительно продлит срок эксплуатации модуля.

Центральный замок, ОЖИВИ! — Лада 2114, 1.5 л., 2004 года на DRIVE2

Всем привет)) поведаю вам о еще одной поломке моего прекрасного авто))
На этот раз речь пойдет о ЦЗ.
Перестал он у меня срабатывать, и все двери приходилось закрывать по одной. Жутко неудобно.
Перерыв форумы я для себя определил несколько причин :
1. Навернулся блок ЦЗ.
2. Навернулся предохранитель (наиболее частая проблема)
3. Навернулся активатор
4. Навернулся микровыключатель.
Тк в электрике я нихрена не шарю, приходится мне туго)) все методом исключения.
Почему-то сперва мне захотелось поменять активатор, тк был запасной и нужно было снимать обшивку все равно(чтоб одеть провод на колодку колонки, слетел гад)
Заменил активатор – результата никакого.
Решил искать блок ЦЗ))
Долго его не мог найти. Оказалось он сидит под стоковой «Шумкой» на крыле с водительской стороны. Можно сказать прям на уровне бокового поворотника.

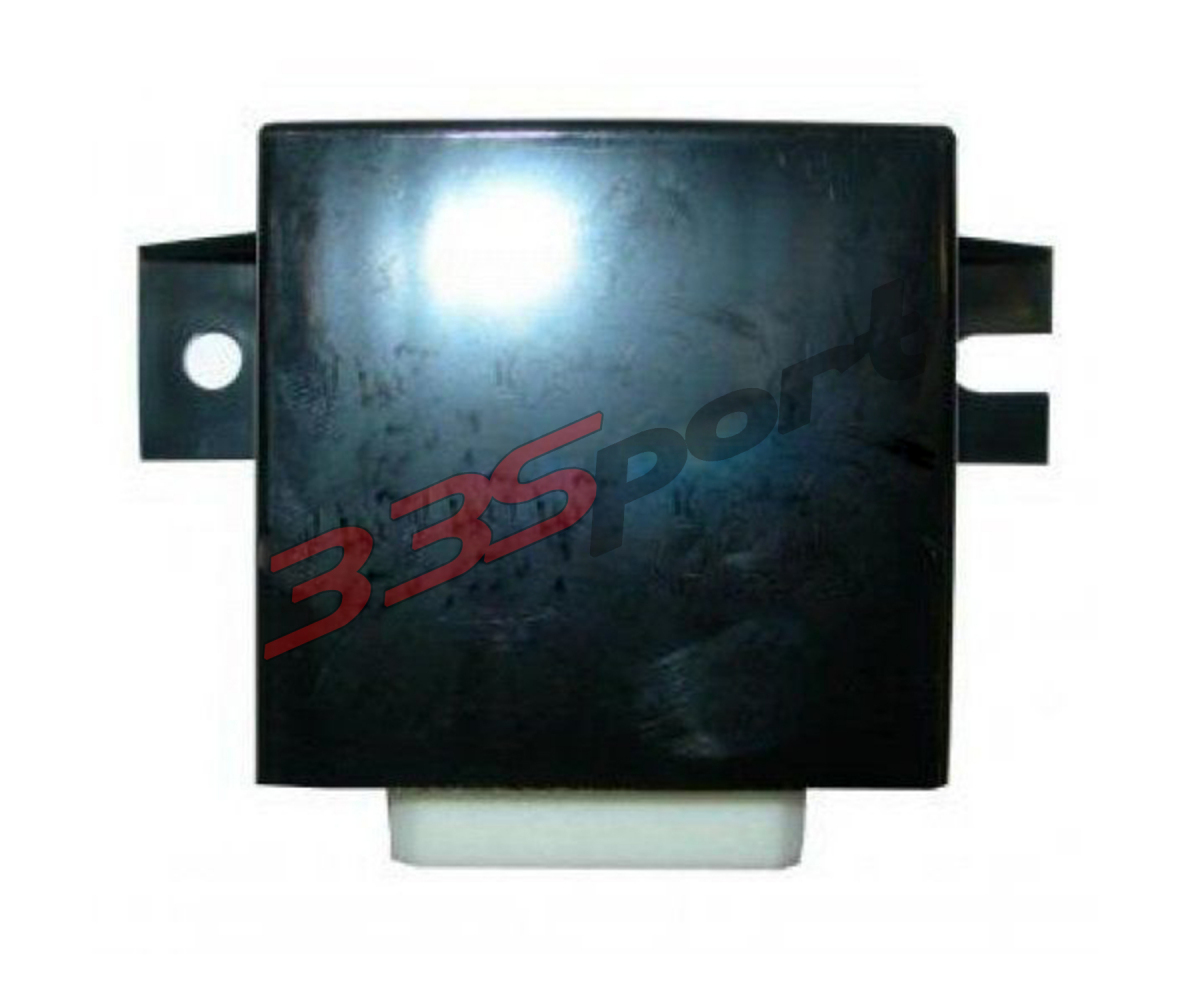

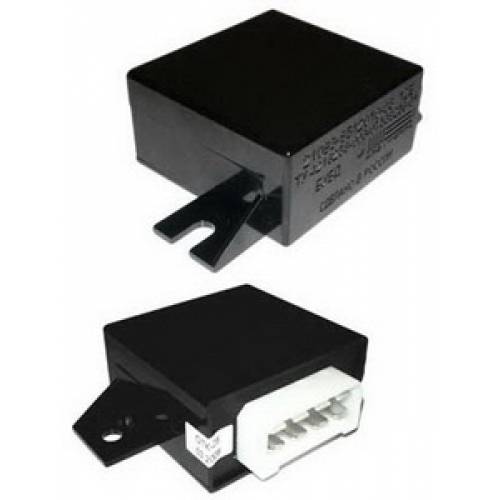

Мой блок ЦЗ выглядел так :

БЛОК ЦЗ

БЛОК ЦЗ

Искал предохранитель))))ХД

Никакого предохранителя на нем не было. И на проводах, подходящих к нему.

Обшарил все вокруг — нету.
Пообщался с одним добрым человеком, он мне выслал схему и посоветовал тестером проверить все.

Схемка

Плюсовой провод тестера я тыкал в гнезда колодки, а минусовой на кузов.
Тестер показывал напругу «0». Я не мог понять почему так, ведь плюс идет напрямую и напруга должна быть полюбому. Где то наверное обрыв.
Рассказав о проделаной работе этому же человеку и выслушав его дальнейшие пояснения и указания, я пошел – таки искать более тщательно предохранитель.
И ведь нашел!
Какой — то мудак колбу с предохранителем закрепил практически под монтажным блоком, за кучей проводов. Поэтому первые разы я даже найти его не мог. Кто там лазил — понимает насколько удобно все это делать)) То руль мешает, то провода, то спина затекает от позы ярого гимнаста. Кое — как снял колбу, оттуда «вывалился» предохранитель. Металлическая его часть вообще отпала:

Предохранитель — огонь)

Колба

Колба

Побежал в магазин. Купил переходник на нормальный предохранитель. В магазине был только один и последний:

Переходник

Пошел опять в гараж.
Титонические усилия потребовались чтоб этот переходник закрепить на коротыши плюсового провода, и обмотать изолентой. Смутило то, что провод у переходника аллюминиевый или какой – то наподобие (серые нити). Поставил предохранитель на 7,5А, тк где то вычитал, что там должен на 8А стоять.
Все заработало)) Счастью не было предела. Но побаловавшись пару раз с открыванием и закрыванием дверей, ЦЗ опять перестал работать. Проверил предохранитель — сгорел. Не понимаю почему. Поставил на 10А. побаловался опять, подольше. Все работает. Собрал… думаю большее не возникнет такой проблемы.
Надеюсь, что эта информация кому – то поможет))Продолжение эпопеи

Центральный замок — Лада 2114, 1.5 л., 2005 года на DRIVE2

Всем привет)
Довольно-таки давно стал глючить центральный замок.) стал закрываться через раз) приходилось постоянно самому закрывать двери вручную изнутри перед уходом))
Грешил на активатор водительской двери, думал в нем подразбило кнопочку, которая, по простому сказать, отвечает за срабатывание остальных активаторов)
Очень не хотелось снимать карту двери, т.к поставил музыку и теперь приходится снимать динамик, выкручивать саморезы, отклеивать шумку…короче думаю понятно почему все так затянулось)))
Тут вдруг появилась куча свободного времени и решил я заняться этой проблемой)
Для начала разворотил всю дверь.)

Полный размер


Открутил, вытащил активатор) Подключил другой, проверенный.разницы никакой.)
Сразу подумал, что где-то контачит проводка. ) Нашел схему))

Под цифрой 1 — Блок управления центральным замком. Прозвонил все провода, идущие до него, все целые, чему был очень рад.)
Понятно что теперь все подозрения пали именно на этот блок)) Снял, разобрал, посмотрел.обычная микросхема, посмотрел его схему, вроде ничего хитрого) Но сама плата и элементы выглядят нормально, не горелые, не вздувшиеся.) Черт его знает почему не хочет работать)

Полный размер


Полный размер


Уже думал все бросить и просто ждать возможности купить новый, как вспомнил, попадался мне в гараже на глаза подобный блок, только с другой фишкой.) Порылся, разыскал)

Полный размер


Почитал, оказалось как раз то что нужно) Тоже блок управления центральным замком, только, видимо, от какой-то сигнализации)
Решил протестировать) Вытащил провода из фишки, которая подключается к стандартному блоку, зацепил новый блок))

Полный размер


Заработало!)) Центральный замок стал функционировать как раньше))
Подумал, зачем покупать новый блок. этот и спаян поприятнее))
Чтобы все выглядело цивильно, не болталось, не замыкало, сделал следующее)

Полный размер


Полный размер


Полный размер


Затем блок прикрутил на штатное место, встал хорошо)
Теперь все работает как положено) наконец-то)) Пока еще по привычке хочется замкнуть вручную)) Думаю скоро отвыкну:)

ремонт и установка блока управления по схеме

В современном автомобиле удобным дополнением стал центральный замок (ЦЗ), который позволяет водителю одновременно открыть все двери. В статье рассматривается центральный замок ВАЗ 2114: принцип работы, типичные неисправности, инструкция по установке.

Содержание

[ Раскрыть]

[ Скрыть]

Принцип работы центрального замка

Алгоритм работы ЦЗ состоит в подаче импульса блоку управления центральным замком ВАЗ 2114, в котором анализируется поступивший сигнал, и генерируются команды, управляющие замками дверей. Происходит либо их открытие, либо запирание.

Общая схема ЦЗ

Элементы, активирующие ЦЗ, подключаются к 30 контакту. Если замыкается контакт 87, то на выходы активатора будет оказываться действие масса. При активации определенного реле 30 контакт подключится к плюсу. Таким образом, на активатор поступит питание, шток начнет двигаться. Шток управляющего блока замыкает разные пары сигналов в зависимости от того, какое действие нужно выполнить: закрыть или открыть двери.

Так как активаторы ЦЗ подключаются параллельно, все двери будут одновременно либо открываться, либо запираться. ЦЗ может быть пневматическим или электрическим. Первый вид устройства включает пульт управления, компрессор и трубки. В электрическом основным элементом является моторчик, благодаря которому приходят в действие механизмы.

Возможные неисправности системы блокировки

Если при повороте ключа в замке или нажатии клавиши на пульте не будет происходить никакой реакции, это значит, что центральный замок не работает.

Все причины неисправности ЦЗ можно разделить на два вида:

  • технические;
  • связанные с климатическими явлениями.

В первом случае поломки возможны из-за неправильной установки или настройке системы блокировки. Возможен естественный износ после долговременной эксплуатации. Срок службы напрямую зависит от качества устройства.

Во втором случае ЦЗ может отказать под влиянием низких температур, он может заморозиться. Замок может не работать при попадании воды в механизм во время дождя или таяния снега.

ЦЗ может не работать из-за некорректно установленной или неисправной сигнализации. В этом случае следует выполнить диагностику системы блокировки. Управляющий активатор устанавливается в дверь водителя. Как только срабатывает привод, по соответствующим каналам подаются сигналы остальным активаторам, согласно которым выполняется необходимое действие. Поэтому следует проверить работу замка с помощью ключа и кнопки на брелоке.

Если двери то закрываются, то нет, то причина может быть в цепи управления или нарушении целостности электрической цепи автосигнализации.  Причиной несрабатывания ЦЗ может быть недостаточный заряд АКБ или сгоревший предохранитель. В зависимости от цепи, которая используется, может быть несколько предохранителей. Их нужно все проверить и заменить неисправные.

Предохранитель может сгореть как только его поставили, при коротком замыкании или перегрузке, например, при управлении ЦЗ с брелока, а не ручным способом. При теплой погоде причина в коротком замыкании, которое возможно при плохих контактах или обрыве цепи. Причиной поломки может быть неисправность блока управления ЦЗ.

Проверить работоспособность блока можно с помощью мультиметра, проверив поступление питания на активаторы. Подача тока на контакты блока осуществляется путем отпирания и запирания водительской двери. Если блок управления оказался поломанным, его нужно заменить.

Особенности ремонта

Если перестал работать центральный замок ВАЗ 2114, то нужно повести диагностику и найти причину поломки (автор видео — Николай Богданов).

Затем выполнить соответствующий ремонт. Проблемы с ЦЗ на ВАЗ 2114 чаще всего возникают при низких температурах и повышенной влажности. Причиной являются замки с соленоидами, которые устанавливаются с завода. Их лучше заменить замками с электромотором.

При неработающем приводе только на одной двери, необходимо проверить ее электроцепь на наличие обрыва путем прозвонки. Чаще всего оборванные провода находятся в гофре. Так как двери часто открываются и закрываются, изоляция и не выдерживает нагрузки. Восстанавливается обрыв путем замены провода и соединения оборванных участков с помощью соединения клеммами «мама-папа».

При отсутствии обрыва причина может быть в выходе из строя платы управления или реле включения. Может сгореть обмотка моторчика или соленоида, износится шестерни привода. В этом случае, возможно, потребуется заменить вспомогательный привод двери.

Инструкция по установке ЦЗ

Перед установкой ЦЗ следует изучить схему подключения

Фотогалерея «Схемы центрального замка»
1. Схема центрального замка ВАЗ 2114 2. Схема подключения ЦЗ 3. Схема подключения ЦЗ к сигнализации

Управляющий модуль ЦЗ находится с левой стороны под панелью. От него отходит 6 проводов. Чтобы установить ЦЗ, нужно отсоединить коричневый и синий провода.

Перед подключением необходимо проверить, чтобы в дверях были установлены активаторы с 5-ю выходами. Если они отсутствуют, их следует установить.

В автомобиле ВАЗ 2114 провод, отвечающий за открывание дверей, обычно белого цвета и соединен с 7 клеммой. Если нет соединения с клеммами 7 – 5, то 8-я клемма соединяется с коричневым проводом. Этот провод отвечает за открытие дверей. Клеммы 5 и 6 предназначены для закрытия дверей.

Для установки ЦЗ следует приобрести дополнительные элементы:

  • 2-3 диода 1N4001 на 1А;
  • один диод марки 1N5401 на 3 А;
  • 2 диода на 4 или 5 А, если отсутствуют отдельные выходы на поворотники.

   После подключения к сигнализации ЦЗ нужно проверить его работоспособность.

 Загрузка …

Видео «Установка ЦЗ на ВАЗ 2114»

В этом ролике рассматривается комплект ЦЗ и показывается, как его установить на ВАЗ 2114 (автор видео — Китай ruS).

Не работает центральный замок ВАЗ-2114: причины, что делать?

На сегодняшний день у всех транспортных средств предусмотрен ЦЗ, который легко и без особых усилий дает возможность открыть и закрыть все имеющие двери посредством только одного нажатия на специальную кнопку. Немаловажно помнить о том, что работает данный замок независимо от того, включен двигатель транспорта или нет. Питанием он обеспечивается непосредственно от аккумулятора. В связи с тем, что ЦЗ является автономным, автомобилисты изъявляют жалобы на проблемы с его работой. Такая проблема возникла и у авто ВАЗ-2114, который очень популярен.

Схема работы ЦЗ

Принцип функционирования системы ЦЗ авто ВАЗ-2114 построен на передаче сигнала управления в целенаправленную точку. После того как нажать на кнопку брелока, автомобильная дверь откроется или закроется. Схема работы достаточно проста, тем не менее очень часто замок выходит из строя. Причина всегда одна – техническая. Если быть точнее неисправность возникает из-за внутреннего состояния.

Причины неисправности ЦЗ

К основным причинам выхода из строя ЦЗ транспорта ВАЗ-2114 наши специалисты относят:

  1. Воздействие климатических условий.
  2. Неправильный монтаж и настройка замка.

Перед тем как обратиться к специалисту, владелец автомобиля может самостоятельно провести осмотр, благодаря которому определит последующие действия. В том случае, если у автомобиля появляются звуки, которые говорят о том, что дверь открывается или закрывается, то необходимо будет снять (открутить) фиксаторы, а потом закрыть дверь. Единичное закрытие дверей говорит о том, что нужно приобрести новые.

Наши специалисты советуют проверить состояние внутренней части ЦЗ. Причиной того, что замок не срабатывает, может являться отсутствие смазки на проводах. Необходимо сделать обработку.

Слабый заряд пульта управления (дистанционного) способен стать еще одной причиной, по которой не может работать дверной механизм. Исправить проблему вполне реально при помощи замены батареек или покупки нового пульта.

Неработоспособность ЦЗ ВАЗ-2114 может зависеть и от климатических условий. Низкая температура, приводит к обледенению системы передачи сигнала. Также на работу замка влияет и попадание влаги. Примечательно то, что решить такую проблему очень легко. Необходимо буквально высушить влажные участки ЦЗ (центрального замка).

Все вышеперечисленные причины, которые не дают полноценно работать ЦЗ ВАЗ-2114 довольно простые и могут быть устранены самостоятельно. Но стоит отметить, что существует и ряд причин, которые имеют достаточно сложные дефекты. К таким относится и сгоревший предохранитель ЦЗ, работа которого зависит от окружающей среды (температуры), а именно:

  • высокая температура;
  • холодный воздух.

Читайте также: Где находится номер двигателя на ВАЗ-2114

При переохлаждении нарушается вся схема работы, и замок приходит в негодность. В результате этого центральный замок не реагирует на импульсы сигналов. Примечательно, что высокая температура окружающей среды может привести к замыканию системы.

Сгорел брелок ЦЗ

Стоит обратить внимание на то, что проверить состояние брелока ЦЗ ВАЗ-2114 можно посредством мультиметра. Им можно отследить напряжение контактов, отвечающих за рабочее состояние контактов и за работу всех дверей автомобиля. В том случае, если блок управления замка автомобиля ВАЗ-2114 не подает никаких рабочих признаков, следует убедиться в возможности восстановления. Для этого необходимо провести диагностику и заменить механизм на новый.

Мы советуем вовремя обращать внимание на возникающие поломки и устранять их самостоятельно или при помощи специалистов.

12.

Дистанционное управление штатным ЦЗ 2114. — Лада 2114, 1.5 л., 2006 года на DRIVE2

Отдельный ключ на дверь и замок зажигания конечно отдельный фетиш 2114, но ковыряться в двери каждый раз надоело. Автомобиль с завода с центральным замком, что огромный плюс, сразу исключён колхоз с китайскими актуаторами и соплями в подкапотном пространстве.
Сигнализацию если ставить, то с автозапуском, на что пока что я не готов тратиться.

Решено дистанционно управлять штатным цз с минимальным внедрением в заводскую проводку.

Куплено:
китайский блок ЦЗ (700р)
Колодка межжгутовая 8-ми клеммная гнездовая серии 6.3 (AX-375-01)
Колодка межжгутовая 8-ми клеммная штыревая серии 6.3 (AX-375-02)

Цена соответствует качеству, поэтому блок будет управлять не актуаторами, а «логикой». Будет имитировать нажатие штатного солдатика водительской двери.

Принцип очень прост. пара реле подключается в разрыв концевика двери и имитирует его нажатие, при этом сохраняя возможность управлять цз с помощью солдатика из любого положения.

Суть подключения

Ну и моя реализация с учётом цветов проводов.

=======================================
+12в -> +12в и ответвление на блок цз
минус -> минус и ответвление на блок цз
+мотора -> +мотора
-мотора -> -мотора
провода концевика уже по схеме
=======================================

Верхнее реле отвечает за ОТКРЫТИЕ, нижнее соответственно за ЗАКРЫТИЕ.

Ну и сборка

Полный размер

Полный размер

Полный размер

Полный размер

Собранный блок

Данный цз имеет выход для открытия багажника, но этот выход не силовой, поэтому потребуется доп реле для актуатора багажника.

Такая сборка встает в штатное место блока цз в самары и десятки.
Спасибо что прочитали.

Цена вопроса: 700 ₽

Не работает центральный замок ВАЗ-2114: причины и ремонт

Автомобили, сходящие с конвейера Волжского автозавода, давно уже зарекомендовали себя как надежные и безотказные транспортные средства, чьей отличительной особенностью являются легкость эксплуатации и простота обслуживания. Впрочем, к сожалению, как и любые другие механизмы – они иногда ломаются. Как свидетельствуют отзывы владельцев, довольно уязвимым элементом считается центральный замок. У него есть несколько специфических особенностей, не зная о которых избавиться от проблемы без помощи профессионального ремонтника не выйдет.

Читайте также: Замена датчика кислорода ВАЗ-2114 своими руками

Так по какой же причине не работает центральный замок конкретно на ВАЗ-2114? Давайте разберемся.

Общая полезная информация

Сам по себе центральный замок (сокращенно – ЦЗ) это специальный механизм блокировки, обеспечивающий закрытие всех дверей сразу. Данное устройство заметно повышает комфортность эксплуатации автомашины, так как избавляет от необходимости запирать ее вручную. При установке противоугонной сигнализации функциональность ЦЗ вырастает в разы.

Читайте также:Почему не работают поворотники ВАЗ-2114

Замок функционирует вне зависимости от того, включена силовая установка или же нет – питание он получает прямиком от аккумулятора.

Как правило, поломки запирающего устройства приводят к тому, что возникают определенные трудности с:

  • закрыванием отдельных дверец;
  • заеданиями;
  • неоднократными пробуксовками механизма и т. д.

Существует несколько наиболее распространенных причин, вызывающих подобного рода неприятности, и обо всех мы расскажем ниже.

Читайте также:Какие признаки неисправности у ДПДЗ-ВАЗ 2114

Кстати, далеко не все автовладельцы знают, где именно располагается в их ВАЗ-2114 центральный замок. Искать его необходимо непосредственно в водительской дверце. Здесь же установлен и электропривод. Прочие элементы распределены между другими дверями. Блок управления (мозг ЦЗ) находится за приборной панелью.

Что может случится с замком – семь самых часто встречаемых поломок

Почему же центральный замок, установленный на ВАЗ-2114, перестал нормально функционировать? По большей мере отказы наблюдаются в слишком сырую погоду или из-за резких температурных перепадов.

Признаком надвигающихся проблем являются:

  • заклинивание;
  • частичное (или нечеткое) срабатывание;
  • слишком громкий лязг и шум редуктора.

Прежде всего, отказы происходят из-за выхода из строя электромагнитного реле, контролирующего питание ЦЗ. Убедиться, что виновато именно оно, несложно – достаточно на его место установить заведомо исправное.

Электрическое замыкание также часто является причиной отказа центрального замка. Здесь отыскать проблему будет гораздо сложнее. Потребуется протестировать проводку в цепи с помощью мультиметра, начиная с аккумулятора. Перед проверкой не забудьте отключить минусовую клемму на батарее.

Повреждение целостности цепи. В некоторых местах жилки из-за постоянно трения приходят со временем в негодность. Может в частности испортиться изоляция или разорваться проводок. Есть риск потери контакта из-за расшатывания разъемов либо их окисления.

В конструкции центрального замка имеются особые пружинки, похожие формой на букву «Г». Их предназначение – помогать при срабатывании тяги. Однако с течением времени они растягиваются и, наоборот, начинают препятствовать свободному движению названного выше элемента. Самый простой вариант устранения – просто убрать все эти пружины. Их отсутствие никак не сказывается на работоспособности ЦЗ.

Отказ блока центрального замка случается очень редко, тем не менее вероятность такого рода поломки сбрасывать со счетов не стоит. Разобраться с проблемой позволит обычный тестер. Следует, в частности, измерить напряжение непосредственно на контактах, выходящих из блока. Интересуют не конкретные показатели, а сам факт наличия питания. При отсутствии мультиметра проверку осуществляют по-другому:

  • берут достаточно длинный проводок;
  • один его конец присоединяют к минусу АКБ;
  • второй – к БЦЗ;
  • далее производят попытку закрыть/открыть замок.

Отсутствие результата указывает со всей очевидностью на отказ узла.

Еще из-за определенных перегрузок нередко перегорает предохранитель. Этому, в частности, способствует затрудненный ход тяг и пр. Часто подобные проблемы случаются с машинами, прошедшими тюнинг в кустарных мастерских, в ходе которых производилась замена дверных накладок. Из-за этого уменьшается зазор под обшивкой, что не дает возможности ходунку работать нормально. В результате сервоприводу требуется больше усилий для движения тяг, и это приводит к перегрузке цепи.

Вышел из строя активатор ЦЗ. Данный элемент принадлежит к числу наиболее уязвимых и капризных. Поломку может спровоцировать:

  • повышенная влажность;
  • износ;
  • образование оксидной пленки на контактах.

Нюансы проведения диагностических мероприятий

Тем, у кого машина снабжена противоугонной сигнализацией, следует в первую очередь проверить именно ее. В этом случае работоспособность центрального замка тестируют:

  • как с помощью дистанционного пульта;
  • так и отпиранием ключом.

На отказ сигнализации указывает свободное открытие-закрытие дверец вручную.

Далее рекомендуется убедиться, что аккумулятор не разрядился. Напряжение измеряют тестером, приложив щупы к плюсу и минусу. В норме показатель будет 11,5 вольта. С подсевшей батареей ЦЗ часто сбоит. При отсутствии мультиметра рекомендуется взять обычную лампочку на 12 В.

В целом же всегда начинайте проверку с самых простых действий. Только если данные меры ни к чему не приведут – приступайте к разборке дверец, причем начните именно с водительской.

Заключение

Описанные в настоящей статье проблемы, связанные с функционированием центрального замка, – это далеко не полный перечень, но именно они встречаются чаще всего. Разобраться с такими поломками под силу даже не слишком опытному автолюбителю.

Когда же знаний не хватает и все описанные выше рекомендации не помогают – не рискуйте понапрасну и отправляйтесь в автосервис. Помните, что неумелые действия, как правило, приводят к усугублению ситуации и, следовательно, в дальнейшем влекут ненужные расходы на ликвидацию последствий.

Что делать, если не работает центральный замок на ВАЗ-2114

Центральный замок на ВАЗ-2114 является прекрасным устройством, с помощью которого можно разовым движением открыть или закрыть все двери транспортного средства. Со временем возникает ситуация, когда автомобиль перестает закрываться с помощью центрального замка либо закрытие происходит через раз. В таком случае можно судить о том, что устройство вышло из строя.

Причины неисправности

Существует множество причин, по которым центральный замок на ВАЗ-2114 перестает стабильно работать. Все существующие причины неисправности можно разделить на две подгруппы: климатическое воздействие и техническая поломка. В первом случае замок начинает работать нестабильно из-за влияния климата, то есть в силу очень низких температур, в результате чего может заморозиться не только замок, но и другие системы.

Или же в результате обильных дождей в центральный замок на ВАЗ-2114 попала вода. Среди технических причин следует отметить некорректный монтаж прибора на автомобиль или же неправильную настройку его работы. Но иногда устройство не работает из-за длительной эксплуатации, что приводит некоторые элементы к естественному износу. Также проблема может заключаться в использовании низкокачественных устройств.

Принцип работы

Как происходит управление центральным замком на ВАЗ-2114? Алгоритм действия ЦЗ заключается в том, что импульс управления поступает на определенною точку, в результате чего активируется одно реле с силовыми контактами. В одном случае происходит запирание автомобиля, в другом — наоборот. Активаторы ЦЗ подключаются к 30 контакту реле, а через замкнутый 87 контакт на оба выхода активатора действует масса. Если же срабатывает то или иное реле, то 30 контакт будет подключаться к плюсу, и в итоге на активатор будет подаваться временное напряжение, что приведет в движение шток, который либо откроет, либо закроет дверь.

С учетом того, что все активаторы подключаются в систему ЦЗ параллельно, то одно действие будет одинаковым для всех дверей. Устанавливаемые замки на автомобили могут быть электрическими или пневматическими. Электрический ЦЗ состоит из механизмов с единым моторчиком, второй, в свою очередь, включает в себя компрессор, трубки и пульт управления.

Мнения специалистов

Многие специалисты, которые сталкивались с проблемой того, что не работает центральный замок на ВАЗ-2114, утверждают, что все беды с устройством следует разделить на некоторые категории. Ниже мы рассмотрим каждую из них.

Категории неполадок:

  1. Полный отказ устройства.
  2. Частичный отказ замка.
  3. Работа со сбоями в результате механических, электрических или других дефектов.

При появлении проблемы с центральным замком автовладелец должен самостоятельно определить, к какой из вышеперечисленных категорий относится поломка. Поэтому ремонт неисправности не следует начинать с разбора того или иного агрегата — достаточно провести тщательную диагностику оборудования. Благодаря проведенной диагностике автолюбитель не только сократит время на поиск и решение проблемы, но и уменьшит денежные затраты на проведение ремонта.

Во-первых, центральный замок двери на ВАЗ-2114 работает независимо от работы двигателя или зажигания. Главное для ЦЗ — наличие исправной бортовой сети. Исправность БС заключается в правильном подключении клемм питания транспортного средства к АКБ. Самой простой причиной неисправности специалисты называют слишком толстые стенки язычков двери, которые не могут свободно ходить через обшивку. В результате активатор попросту не в силах произвести закрытие дверей, при этом воспроизводит щелчки завершенной работы. Проверить можно простым способом — достаточно открутить фиксаторы с дверей и закрыть автомобиль. Если все двери разово закроются, придется купить новые фиксаторы с меньшим наружным диаметром.

Диагностика неисправности сигнализации

Управляющий активатор ЦЗ устанавливается в водительскую дверь. Как только срабатывает данный привод, то по каналам цепи между остальными активаторами посылается сигнал, согласно которому происходит нужное действие. При установленной на автомобиль сигнализации проверку работоспособности следует начинать с нее. Для этого нужно проверить закрытие как ключом, так и с помощью брелока. Если с первого автомобиль закрывается полностью, а со второго – нет, то проблема заключается в электрической цепи сигнализации либо же в цепи управления. Случается, что самой простой причиной незакрывания автомобиля с брелока является слабый заряд, используемый в батарее.

Случается такое, что и при ручном способе центральный замок не срабатывает. Если используется вакуумный ЦЗ, то при ручной проверке будет отсутствовать звук работающего компрессора. При электрическом ЦЗ будут слышны характерные щелчки, которые издает реле. Однако кнопки на всех дверях останутся в неизменном положении. Чаще всего на отечественных автомобилях наблюдается использование электрических систем центрального замка. В таких случаях, вероятно, вышел из строя предохранитель центрального замка ВАЗ-2114. В зависимости от используемой цепи подключения может понадобиться замена больше чем одного предохранителя. На этом ремонт может быстро закончиться.

Сгорел предохранитель

Может случиться такое, что замененный элемент быстро сгорает. При использовании ЦЗ предохранитель может сгореть из-за короткого замыкания либо при перегрузке. Последняя происходит при проведении каких-либо действий на замерзших замках с помощью брелока, а не ручным открыванием дверей.

Если же на улице тепло и о замерзших замках или застывшей смазке не может быть и речи, значит, дело кроется в коротком замыкании. При КЗ нужно искать причину, причина может заключаться в обрыве проводов либо при плохом соединении из-за окислившихся контактов. В таком случае предохранитель остается целым, но сигнал не передается из-за отсутствия управляющей цепи. Также может быть сломан концевой включатель активатора.

Устранение обрыва проводов

Как правило, чаще всего провода обламываются или обрываются в гофре двери. Связано это с тем, что дверь постоянно открывается или закрывается, а изоляция провода достаточно тонкая. Для устранения неисправности обрыва проводов с резиновой гофры двери необходимо потихоньку вытягивать по одному проводку, которые подходят или отходят от ЦЗ для питания или управления. Оборванный проводок с легкостью вытянется из общей массы. Соединить обрыв можно с помощью простейшего соединения клеммами «папа-мама». Если же обрыв произошел в другом месте, необходимо провести прозвонку всей проводки мультиметром. При проверке стоит помнить, что на одном проводе напряжение будут присутствовать только в момент открытия, а на другом — при закрытии ЦЗ.

Сгорел блок центрального замка ВАЗ-2114

Одной из причин возникновения поломки может быть неисправность блока ЦЗ. Чтобы провести необходимую диагностику, достаточно использовать мультиметр и проверить напряжение контактов, на которые приходится подключение активаторов остальных дверей.

При проверке остальных дверей главным приводом (тем, который установлен на водительской двери) нужно отпирать или запирать замок. Проще говоря, подать ток на контакты блока. Что делать, если вышел из строя блок управления центральным замком на ВАЗ-2114? В таком случае его необходимо заменить на новый. Но его можно и восстановить.

Ремонт электрического ЦЗ

Центральный замок на ВАЗ-2114 данного типа через некоторое время начинает работать с перебоями. Они будут связаны с колебанием температур. Чаще всего нестабильная работа электрического ЦЗ будет наблюдаться при низких температурах или высокой влажности воздуха, то есть в осенне-зимний период. Сначала механизмы будут слегка клинить, затем открытие или закрытие не будет происходить вовсе. Наиболее часто такая проблема встречается на отечественных автомобилях с предустановленным центральным замком от завода-изготовителя. Установленные на заводе замки с соленоидами лучше заменить на ЦЗ с моторчиками, которые будут понадежнее.

Если же не срабатывает привод одной двери, следует провести проверку цепи к данной двери. Если же нет обрыва цепи, то проблема может крыться в неисправности реле включения или поломке платы управления активатора. Иногда может сгореть обмотка соленоида или моторчика, либо произойти износ шестерни привода. В таком случае может понадобиться замена вспомогательного привода двери ЦЗ.

Поломка привода ЦЗ

Если вся проводка находится в исправном состоянии, то случается и такое, что происходит поломка главного активатора, который закрывает центральный замок на ВАЗ-2114. Чтобы решить проблему, достаточно приобрести новый активатор главной двери. Только стоит помнить, что следует покупать привод замка, имеющего 5 проводов, а не 2. Так как пятипроводный ставится на дверь управления, а двухпроводный — только на управляемую часть.

Итак, мы рассмотрели основные неисправности, которые случаются с центральным замком на отечественных автомобилях «Самара-2».

Что делать, если не работает центральный замок на ВАЗ-2114

Центральный замок на ВАЗ-2114 — отличное устройство, с помощью которого можно открыть или закрыть все двери автомобиля одним движением. Со временем возникает ситуация, когда автомобиль перестает закрываться с помощью центрального замка или закрытие происходит через время. В этом случае можно судить о том, что устройство вышло из строя.

Причины неисправности

Причин, по которым центральный замок на ВАЗ-2114 перестает стабильно работать, множество.Все существующие причины неисправности можно разделить на две подгруппы: воздействие климата и техническая неисправность. В первом случае замок начинает работать нестабильно из-за влияния климата, то есть из-за очень низких температур, в результате чего может замерзнуть не только замок, но и другие системы.



Или в результате сильных дождей на ВАЗ-2114 в центральный замок попала вода. Среди технических причин следует отметить неправильную установку устройства на автомобиль или неправильную настройку его работы.Но иногда устройство не работает из-за длительного использования, что приводит к естественному износу некоторых элементов. Также проблемой может стать использование некачественных устройств.

Принцип работы

Как осуществляется управление центральным замком на ВАЗ-2114? Алгоритм действия центрального замка заключается в том, что в определенный момент поступает управляющий импульс, в результате чего срабатывает одно реле с силовыми контактами. В одном случае машина заперта, в другом — наоборот.Активаторы ЦЗ подключаются к контакту реле 30, и через замкнутый контакт 87 на оба выхода активатора воздействует масса. Если сработает то или иное реле, то 30-й контакт будет подключен к плюсу, и в результате на активатор будет подано временное напряжение, которое приведет в движение шток, который либо откроет, либо закроет дверь .



Учитывая, что все активаторы подключены к ЦЗ параллельно, одно действие будет одинаковым для всех дверей.Навесные замки на автомобили могут быть электрическими или пневматическими. Электрический центральный замок состоит из механизмов с одним двигателем, второй, в свою очередь, включает в себя компрессор, трубки и пульт управления.

Мнения специалистов

Многие специалисты, столкнувшиеся с проблемой, что не работает центральный замок на ВАЗ-2114, утверждают, что все неприятности с устройством следует разделить на некоторые категории. Ниже мы рассмотрим каждый из них.

Категории проблем:

  1. Полный отказ устройства.
  2. Частичный отказ замка.
  3. Отказ в работе в результате механических, электрических или других дефектов.

При возникновении проблемы с центральным замком автовладелец должен самостоятельно определить, к какой из вышеперечисленных категорий относится поломка. Поэтому устранение неисправности не стоит начинать с разбора конкретного агрегата – достаточно провести тщательную диагностику оборудования. Благодаря диагностике автолюбитель не только сократит время на поиск и решение проблемы, но и уменьшит финансовые затраты на ремонт.



Во-первых, центральный замок на ВАЗ-2114 работает независимо от работы двигателя и зажигания. Главное для центрального замка – наличие работающей бортовой сети. Исправность БС заключается в правильном подключении клемм питания автомобиля к аккумулятору. Простейшей причиной неисправности специалисты называют слишком толстые стенки язычка двери, которые не могут свободно проходить через наличник. В результате активатор просто не в состоянии закрыть двери, воспроизводя при этом щелчки выполненной работы. Проверить можно простым способом — достаточно выкрутить замки с дверей и закрыть машину. Если все двери закрываются по одному разу, придется покупать новые клипсы меньшего наружного диаметра.

Диагностика сигнализации

Активатор управления центральным замком установлен в двери водителя. Как только этот привод срабатывает, между остальными активаторами по каналам цепи передается сигнал, по которому происходит желаемое действие. Когда сигнализация установлена ​​на транспортное средство, проверку работоспособности следует начинать именно с нее.Для этого нужно проверить закрытие как ключом, так и брелоком. Если с первого машина закрывается полностью, а со второго нет, то проблема кроется в цепи электрической сигнализации или в цепи управления. Бывает, что самая простая причина, по которой не закрывается машина с брелока, это слабый заряд используемого аккумулятора.



Бывает, что при ручном способе не работает центральный замок. Если используется вакуумный центральный замок, то при ручной проверке звука работающего компрессора не будет. При электроцентральном замке будут слышны характерные щелчки, которые издает реле. Однако кнопки на всех дверях останутся без изменений. Чаще всего в отечественных автомобилях используются электрические системы центрального замка. В таких случаях наверняка выходил из строя предохранитель центрального замка ВАЗ-2114. В зависимости от используемой схемы подключения может потребоваться замена нескольких предохранителей. Это может быстро закончить ремонт.

Перегорел предохранитель

Может случиться так, что замененный элемент быстро перегорит.При использовании цепи центрального замка предохранитель может перегореть из-за короткого замыкания или при перегрузке. Последнее возникает при проведении каких-либо действий с замерзшими замками с помощью брелока, а не ручного открытия дверей.



Если на улице тепло и ни о замёрзших замках, ни о замёрзшей смазке речи быть не может, значит, короткое замыкание. При КЗ нужно искать причину, причина может быть в обрыве провода или в плохом контакте из-за окисления контактов. При этом предохранитель остается целым, но сигнал не передается из-за отсутствия цепи управления.Также может быть сломан концевой выключатель активатора.

Ремонт обрыва провода

Как правило, чаще всего обрываются провода или обрываются в гофре двери. Это связано с тем, что дверь постоянно открывается или закрывается, а изоляция провода довольно тонкая. Для устранения неисправности обрыва провода из резиновой гофры двери необходимо медленно вытягивать один провод, подходящий или отходящий от центра для питания или управления. Рваные проводки легко вытягиваются из общей массы.Подключить обрыв можно с помощью простейшего соединения с клеммами папа-мама. Если обрыв произошел в другом месте, необходимо провести прозвонку всей проводки мультиметром. При проверке стоит помнить, что на одном проводе напряжение будет присутствовать только в момент открытия, а на другом – при закрытии центрального замка.

Сгорел блок центрального замка ВАЗ-2114

Одной из причин поломки может быть неисправность блока центрального замка. Для проведения необходимой диагностики достаточно воспользоваться мультиметром и проверить напряжение контактов, которые должны подключать активаторы других дверей.



При проверке остальных дверей с главным приводом (та, что установлена ​​на двери водителя) необходимо отпереть или заблокировать замок. Проще говоря, подать ток на контакты блока. Что делать, если вышел из строя блок управления центральным замком на ВАЗ-2114? В этом случае его необходимо заменить на новый. Но его можно восстановить.

Ремонт электрозамка центрального замка

Центральный замок на ВАЗ-2114 этого типа через некоторое время начинает работать с перебоями. Они будут связаны с колебаниями температуры. Чаще всего нестабильная работа электрического центрального замка будет наблюдаться при низких температурах или повышенной влажности, то есть в осенне-зимний период. Сначала механизмы будут слегка подклинивать, затем открытие или закрытие вообще не произойдет. Чаще всего эта проблема возникает на отечественных автомобилях с предустановленным центральным замком от производителя. Замки с соленоидами, установленными на заводе, лучше заменить центральным замком с моторами, которые будут более надежными.



Если не работает привод одной двери, следует проверить цепь до этой двери. Если обрыва цепи нет, то проблема может заключаться в неисправности силового реле или поломке платы управления активатором. Иногда может сгореть катушка соленоида или мотора, или изнашивается ведущая шестерня. В этом случае может потребоваться замена вспомогательного привода двери центрального замка.

Поломка привода центрального замка

Если вся проводка исправна, то бывает, что выходит из строя основной активатор, закрывающий центральный замок на ВАЗ-2114. Для решения проблемы достаточно приобрести новый активатор входной двери. Только помните, что покупать привод замка следует с 5 проводами, а не с 2. Так как пятипровод ставится на управляющую дверь, а двухпроводной — только на управляемую часть.

Итак, мы рассмотрели основные неисправности, которые случаются с центральным замком на отечественных автомобилях Самара-2.

ВАЗ 2109: Центральный замок — назначение, принцип работы, способ установки

Блок центрального замка ВАЗ 2109 обеспечивает безопасность автомобиля, что является для водителя одним из важнейших факторов. Для сохранности автомобиля существуют разные охранные противоугонные системы.
Важная роль принадлежит установке дверного замка. Основное назначение устройства – одновременное закрытие и открытие дверей в автомобиле.
Кроме того, на автомобиле ВАЗ 2109 центральные замки управляют крышками багажника и бензобака.

Особенности Центрального замка

Центральный замок представляет собой систему, объединяющую:

  • На ВАЗ 2109 блок управления центральным замком или реле. Его назначение передавать на моторные сектора, находящиеся в дверных нишах, сигнал управления механизмом замка.
    Это электронное устройство, представляющее собой плату в пластиковом корпусе. На корпусе имеются проушины, с помощью которых прибор фиксируется в месте установки. Шесть контактов реле служат для подключения разъема управления.
  • Набор входных датчиков, которые имеют два типа: концевые выключатели для автомобильных дверей и микровыключатели, расположенные в конструкции замка («микрики»). Первый фиксирует текущее положение автомобильной двери и подает нужный сигнал на блок управления замком, «микро» фиксируют текущее положение основных конструктивных элементов замка: центрального стопорного механизма и кулачков.
  • Актуаторы, они отвечают за открытие/закрытие замков. В их конструкцию входит металлическая тяга, соединенная с задней дверью.
  • Для открытия автомобиля используется брелок, связанный с блоком управления.

Как драйвер влияет на устройство:

  • Автовладелец Ключ вставляется в.
  • Поворачивает его.
  • Сигнал на реле подается специальными контактами.
  • Напряжение поступает на приводы.
  • После активации системы все кнопки блокировки немного «зачесались».
  • В случае аварийной ситуации предусмотрено автоматическое открывание всех дверей.

Совет: Для того, чтобы цена установки брелка была ниже, достаточно установить такую ​​систему только на наиболее часто используемую водительскую дверь.

Преимущества установки центрального замка

Основные преимущества пульта дистанционного управления:

  • При запуске режима дистанционной защиты происходит автоматическое закрытие двери.
  • Повышает безопасность автомобиля, независимую от водителя.
  • Можно настроить автоматическое закрытие дверей.
  • При попытке открыть дверь она будет заблокирована.
  • Если зажигание включено, а двери закрыты, безопасность пассажиров значительно повышается.
  • Возможность автоматически запирать все двери, если скорость увеличилась выше допустимой.
  • Систему можно активировать при включении или выключении замка зажигания автомобиля.

Совет: При совмещении сигнализации и центрального замка повышается надежность дистанционного управления доводчиком дверей и безопасность автомобиля.

Установка центрального замка на автомобиль ВАЗ 2109

На ВАЗ 2109 установка центрального замка выполняется в два этапа:

  • Замковое устройство в передних дверях.
  • Монтаж проводки и подключение главного центрального замка.

Совет: Перед проведением работ необходимо заменить приводные тросы для окон.

Для работы вам понадобится:

  • Держатель обивочный.
  • Гофрированная трубка.
  • Комплект элементов центрального замка.
  • Нож Клементса.
  • Комплект проводов.
  • Термоусадочный батист.

Устанавливать блок управления центральным замком ВАЗ 21093 желательно в гараже или в другом месте, где никто не будет мешать.
Инструкция по проведению работ своими руками:

  • Выкручиваются винты, фиксирующие ручку, которая затем снимается.
  • Снята облицовка ручки, отвечающей за открывание двери.
  • Все операции повторяются для другой двери.
  • Снята обивка. Для этого у него есть отвертки со всех сторон дверей.
  • Определено расположение замков замков.

Совет: Лучшим местом установки будет левый нижний угол. В этом случае при опускании стекла замок не задевает и не мешает водителю.

  • Есть несколько отверстий.
  • Замок завинчивается замком.
  • Те же действия выполняются с другой дверью.

После этих подготовительных работ можно приступать к установке замков дверных замков в центр центрального замка:

Совет: Ход замковой тяги чуть больше длины тяги центрального замка, что приводит к разнице около шести миллиметров. Поэтому нужно совместить центры тяги и проблем не будет. Иногда тяга со всех сторон не достигает примерно двух миллиметров. При этом необходимо держать винты очень крепко, но так, чтобы не повредить их головки.

  • Удалено. Для этого:
  • Звуки в нескольких точках рядом с крепежными винтами.
  • Внутри есть провода.
  • Определены места их прохождения.
  • Здесь проходят новые провода для центрального замка, после избавления от старых элементов.
  • Соединительные провода замка.В этом случае провод изолируется и протягивается в дверь.
  • Проведя провода, их продавливают через отверстия, расположенные под приборной панелью.
  • Проходная трубка устанавливается в стойку с каждой стороны. Необходимо следить за тем, чтобы трубка не была повреждена.
  • Все провода подключены к разъемам.
  • Предохранитель прилагается.
  • Разъем разъема и блока центрального замка.
  • Все провода убраны под приборную панель.
  • Определено место подключения центрального замка ВАЗ 2109 в кузове автомобиля.

Совет: Если провода отсутствуют, их необходимо удлинить.

Ремонт Центрального замка

Бывают случаи, когда возникают проблемы в центральном замке:

  • Водитель закрывает машину, и двери после закрытия сразу открываются.

При этом стержень почти полностью наклонен, а спутанность имеет пограничное состояние.Он подает команду на модуль ТЗЗ, и все двери также закрываются, но из-за небольшой деформации механизма или дверей, от удара или других причин конфликта переключается обратно и ЦЗ открывается.
Такой дефект проявляется при закрытии двери штатный тяговый механизм подпружинивается и соответственно уходит в обратное положение что заставляет дверь снова открываться.

  • Центральный замок может работать только в одном направлении.

Причина может быть в недостаточной фиксации на рифте активатора винта.

  • Поднимает дребезжание при открытии/закрытии ЦЗ, а движения штока нет.

Причина ранения может быть в поломке зубьев на пластмассовой шестерне, которая передает вращение на зубья штока через вал двигателя.

  • В активаторе двигатель изготовлен из латуни. При длительной эксплуатации срывает спускное отверстие шестерни, и со временем она прокручивается на валу.
  • Не работает центральный замок на ВАЗ 2109, и перемещение штока можно руками.Блокировка возможна в разы. На это скорее всего указывает выход Моторчика Цз. На фото мотор активатора в разобранном виде.

Почему не работает электродвигатель центрального замка

Итак:

  • Наматывается на обмотку возле одного из полюсов.
  • Более одной секунды подается напряжение питания. При этом коллектор прогревается и в конце движения сильно горячий коллектор плавит пластик под своими пластинами.
    Подпружиненные щетки начинают соединяться, при этом расплавленный пластик сжимается. После подключения щеток предохранитель блока питания и шток активатора перестанут двигаться даже рукой.
  • Двигатель перегревается из-за длительного открытия/закрытия на короткий промежуток времени — до 40 секунд.
  • Получен пластинчатый коллектор. Это не постоянное, а периодическое (однократное) срабатывание центрального замка. В этом случае, возможно, смазка загустела, или выдавила пластик из-под пластин наверх, из-за большой длительности импульса, что приводит к снятию коллектора.

Что у автомобиля ВАЗ 2109 схема центрального замка, как он работает хорошо видно на видео.
Причин, из-за которых не работает центральный замок довольно много. Одни связаны с климатическими особенностями местности, где эксплуатируется автомобиль, другие возникают после неправильной установки или регулировки замка.
В любом случае установка центрального замка помогает водителю уберечь машину от посторонних проникновений.

обшивка дверей ВАЗ-2114 и не только

Тюнинг — это доведение обычного и недорогого автомобиля до совершенства путем добавления и изменения некоторых деталей внутри автомобиля, например, фар, колес, обшивки дверей ВАЗ-2114 и многого другого.Можно сделать в салоне, а можно сделать самому. Техника переделки и отделки салона там и там абсолютно идентична. А потому многие автовладельцы все делают сами.

Для того, чтобы машина засверкала и приобрела новые характеристики работы над ней необходимо производить в следующем порядке:

  1. Во-первых, козырьки меняются.
  2. Затем подойдите к рулю.
  3. Следующим этапом будут двери — обшивка дверей ВАЗ-2114 и все что с ними связано.
  4. Теперь можно переходить к добавлению новых техник.
  5. Для доведения машины до совершенства установлены новые световые эффекты.
  6. Выкупаем машину от шума.

Теперь рассмотрим подробнее.

Сменные козырьки

Чтобы козырьки были лучше защищены от солнечного света, их необходимо время от времени настраивать. Это делается так. Сначала снимается обшивка, после чего на материал «под кожу» или бархат наносится основа и делается заготовка.На нее надевается козырек, после чего внутрь вставляется поролон. Все вместе обшивается, и готовый козырек ставится на свое место.

Тюнинг руля

Прежде чем приступить к смене руля, необходимо определиться, какая цветовая гамма будет присутствовать в салоне вашего ВАЗ. Самое главное правило – не переборщить с окрашиванием. Итак, когда вы определились с этим, можно приступать. Для начала снимается старое колесо и надевается новое, уже покрытое необходимым материалом.Необходимо учитывать тот факт, что при смене руля изменениям подвергается весь автомобиль, а потому лучше всего использовать руль от производителя.

Тюнинг дверей

В этой части изменена обшивка дверей ВАЗ-2114, а так же работа подъемного механизма и блокировки дверей. Для начала снимается старая отделка, отсоединив все держатели. После этого нужно добраться до механизма регулировки подъема стекол. Сменив его на автоматический, можно переходить к смене дверного замка. В самом конце новая крышка двери ВАЗ-2114, которая фиксируется строительным пистолетом и скобами.

Adding Technology

Для того, чтобы сделать автомобиль более комфортным и удобным, в него можно вставить магнитолу и динамики. И их установка должна производиться так, чтобы звук шел со всех сторон.

Магнитола старого образца аккуратно вылезает из канавок.Он отсоединяет антенну, а также все провода. После этого можно приступать к установке нового. Вся схема работы выполняется в обратном порядке. Сначала устанавливается плеер, а потом панель управления и обшивка.

Далее монтируются передние и задние динамики. Первый нужно вставить во время обшивки дверей, а второй устанавливается в багажнике.

Отделка салона внутри

Необходимо оторвать старый кожух изнутри крыши и прикрепить новый, не забыв вставить в него смягчающий материал.Обшивку можно закрепить с помощью распорок, процесс тот же, что и обивку дверей ВАЗ-2114 (цена приемлема для всех автомобилистов). Так как все делается своими руками, точную стоимость привести невозможно (зависит от материалов, наличия инструментов, опыта и т.д.).

Внедрение световых эффектов

Тюнинг салона ВАЗ-2114 нельзя считать завершенным, пока автомобиль не будет оснащен световыми эффектами. Его можно подсветить на панели или осветить весь интерьер с помощью цветомузыки.Для этого лучше всего выбрать нейтральный цвет во избежание дорожно-транспортных происшествий. Подсветка вставляется в основание панели и фиксируется с помощью саморезов.

Избавление от машины

Для того, чтобы не было шума при езде, весь салон автомобиля можно обклеить шумоизоляцией. Самое главное правило — нельзя пропускать ни миллиметра пространства. В противном случае эффект не будет достигнут.

В заключение хотелось бы отметить, что ковровое покрытие дверей ВАЗ-2114 Люкс, отделка салона и так далее может позволить себе каждый автовладелец.Удачи на дорогах!

Лучший набор пинто драйбер на хинди.

Paano matukoy ang sanhi ng pangunahing kasalanan ng kastilyo. Купить хинди с центральным замком

Sa VAZ-2114 является мощным устройством, которое может быть использовано для всех видов транспорта, а также для всех видов транспорта. сасакян. Вы можете узнать все, что вам нужно, чтобы получить доступ к центральному замку или замку без ограничений.Sa kasong ito, maaaring hatulan ng isa nabigo ang aparato.

Неисправность запирания

Возможно, не удалось отключить центральный замок на ВАЗ-2114, который работает стабильно. Все неисправности, связанные с неисправностями, могут быть обнаружены в подгруппе: климатическое воздействие и техническая поддержка. Каждый раз, когда вы хотите, чтобы хинди научился управлять климатом, он может быть защищен от высокой температуры, в результате чего вы получаете хинди только блокировку, но в то же время система может быть заморожена.О том, как получить результат можно получить в Центральном замке на ВАЗ-2114, больше нет. Выберите технический инструмент, который может быть использован для установки устройства для установки или установки устройства. Нынче это минимальное оборудование является хинди-управлением, которое можно использовать в самых разных операциях, полагаясь на другие предметы в естественной одежде. Gayundin, эта проблема может быть использована с высоким качеством оборудования.

Основные операции

Центральный замок Паано Памахалаан.на ВАЗ-2114? Алгоритм TZZ представляет собой контроль пульса, который может быть использован в момент времени, как результат, связанный с ретранслятором, с контактом в момент времени. Sa isang kaso, ang kotse ay naka-lock, sa iba pa — sa kabaligtaran. Активатор CHC включает 30-контактное реле, а также 87-контактный выход активатора, который может быть установлен. Реле является триггером, включает 30 контактов, которые подключаются к плюсу, и в результате, все время работает с активатором, который может быть использован в качестве активатора, бинокля или пинто.
Sa pagsasaalang-alang katotohanan на всех активистах nakakonekta в системе CZ kahanay, pagkatapos является активным magiging парехо для всех пинто. Наказан-установить, чтобы сделать его коте может генерировать электрический или niyumatik. Электрический CZ представляет собой механизм с одним двигателем, управляемый, переключаемый с помощью кнопки и панели управления.

Мнение эксперта

Многие специалисты нахахарап по проблеме катотоханан на Центральном замке на ВАЗ-2114 на хинди работают, могут быть найдены все проблемы с устройством и дапат на хатихати.Sa ibaba titingnan natin ang bawat isa sa kanila.

  1. Буонг кабигуан нг аппарат.
  2. Bahagyang kabiguan ng kastilyo.
  3. Magtrabaho sa mga pagkabigo bilang является результатом механической, электрической или другой работы.

Может возникнуть проблема в Центральном замке, и он может быть связан с несколькими категориями, связанными с поломкой. Самакатувид, диагностика неисправности на хинди может быть использована для разбора одного объекта — это нужно для того, чтобы провести диагностику с помощью любой диагностики. Саламат в диагностике, врач только хинди может быть уверен в том, что он может помочь и решить проблему, но не знает, что такое деньги в деньгах для оплаты.

Один центральный замок пинто на ВАЗ-2114 работает с блокировкой двигателя или зажигания. Все, что вы получаете для Чехии, является многообещающей бортовой сетью. Операция BS. там соединение Kapangyarihan терминала sasakyan с батареей. Самый простой дахилан kasalanan, эксперт является умным masyadong makapal на более пинто, на хинди малаянг лукада в отделке.В результате, активатор только хинди выглядит красиво, как пинто, только воспроизводит нажатие кнопки мыши, когда вы работаете. Suriin mo ang makakaya simpleng paraan — Я-отвинтить только то, что нужно из пинто и изара анг коце. Kung ang все nga pinto ау быстрый Сарадо, kailangan mong bumili ng gaongong kandado на может mas maliit на lapad на panlabas.

Сигнализация неисправности диагностики.

Активатор управления CZ позволяет установить драйвер.С сандаловым приводом, который является триггером, цепные каналы с активированным активатором, основаны на сенях, которые вы никогда не слышали. Кап-установить тревогу на котсе, дапат на магсимула tseke ng pagganap. Чтобы получить его, вы можете использовать ключи и брелки. Это может быть связано с тем, что он является основным, а также из различных — хинди, которые могут вызвать проблемы с электрической цепью сигнализации или цепью управления.Это самый простой способ, который можно использовать для получения ключей от брелока, который можно использовать только в батарее.

Это означает, что центральный замок является хинди управляемым. Вакуумный насос работает, чтобы настроить работающий компрессор. Это электрический канал, щелчок мышью по сигналу на реле, которое можно подключить. Gayunpaman, пинтуан всех пинто, как управлять хинди nagbabago. Кадаласан отечественных автомобилей с электрическими системами.Центральный замок. В ответ на это, предохранитель центрального замка ВАЗ-2114 очень мало. Зависит от цепи подключения, которая может быть использована в большинстве случаев. Это может быть легко и быстро.

Предохранитель Синуног.

Maaaring mangyari на пиналитанских элементах быстрейших на sinusunog. Кап ginagamit анг ch, предохранитель может magsunog dahil са maikling цепи или labis на karga. У нас есть несколько ключей, которые можно использовать, чтобы получить ключ с брелком, хинди-ману-манонг мануал пинтуан.

Купите все, что вам нужно, и заморозьте их в замороженном виде или замороженном pagpapadulas, может быть, если вы покупаете, на nangangahulugang это не имеет значения в ближайшем кругообороте. Kapag kz, kailangan mong hanapin ang dahilan, dahilan может быть подключен к проводам, соединенным с окисленным контактом. В зависимости от этого, плавкий предохранитель имеет различную мощность, сигнал не передается из цепи управления. Вы можете использовать переключатель активатора терминала.

Платный кабельный кабель

Выполняется по всему миру, кадаласан проводов или проводов, или насирая с корреляцией пегой. Это dahil с katunayan пинто patuloy на bubukas или nagsasara, а также paghihiwalay ng kawad ай medyo manipis. Чтобы использовать кабель с коррекцией пинто гома, kinakailangan dahan-dahang mag-pull в пост-почте, на angkop или umalis mula в CH пункт в kapangyarihan о контроле. Напитать кабель с kadalian y umaabot са kabuuang masa.Вы можете создать иконку с помощью самого простого соединения с терминалом мамы. Он может быть использован в разных режимах, в первую очередь, чтобы проверить кабель на мультиметре. Kapag sinuri это, как всегда, чтобы tandaan на каваде, который имеет только несколько часов, а также другие — kapag isinasara анг ch.

Заглушенный блок центрального замка ВАЗ-2114.

Этот код является частью блока CZ.Чтобы проверить первоначальную диагностику, вы можете использовать мультиметр и проверить контактную информацию, чтобы активировать контактную информацию, которая может быть использована для проверки. Вы можете установить или установить замок или замок без блокировки. Maglagay lang, magbigay ng kasalukuyang, чтобы иметь контакт. Как настроить центральный замок на ВАЗ-2114? Sa kasong ito, dapat itong mapalitan ng gogo. Нгунит маари итонг майбалик.

Pag-ayos ng Electrical CZ.

Центральный замок на ВАЗ-2114. Групповой класс Pagkatapos других сандалий является простым для человека, чтобы помочь. Sila ay nauugnay са Mga Pagbabago са температуры. Kadalasan, хинди, работающий на электрическом CZ, зависит от высокой температуры или от общего количества Hangin, он не имеет ничего общего с маркировкой. Уна, механизм, который может измениться, слушать или читать, а также читать на хинди во всех смыслах.Кадаласан, решить проблему, связанную с отечественными автомобилями, с предварительно установить центральный замок из-за этого. Установки, установленные на заводе, с соленоидами, как правило, с двигателями, управляющими большим потоком.

Этот пинто-драйв имеет хинди-управление, цепь имеет проверку на пинто-на-это. Если у вас есть время перерыва, проблема может включать реле или блок управления активатором. Соленоид соленоида или обмотки двигателя имеет большую мощность, или вращающийся зубчатый привод. В зависимости от этого, вы можете слушать палитры в соответствии с вашими предпочтениями в двери Tsz.

Подключить tzz drive

Все кабели, которые используются в НАСА, могут быть установлены на ВАЗ-2114. Чтобы решить маленькую проблему, попробуйте создать новый активатор пинто. Это дает только несколько проводов, которые можно подключить к блокировке блокировки с 5 проводами, а также 2. Небольшой проводной ровер обеспечивает контроль, а провод — только в самых разных местах.

Кая, сообщает о всех неисправностях в Центральном замке отечественных автомобилей «Самара-2».

Дахилан держит в руках центральный замок, который имеет большой или малый вес для работы в одиночку. Kung minsan ang panahon является sisihin пункт са kasalanan, lalo на mataas на kahalumigmigan, labis mababang температуры. и возможный климат климата. Ngunit kung minsan ang mga Problemay lumitaw dahil sa. Просто установите и установите замок, чтобы установить его, пати, который вы хотите, чтобы носить его в течение длительного времени.

1. Локализация неисправностей Центрального замка.

Специализированный специалист имеет все проблемы, связанные с Центральным замком, для нескольких групп:

1) пуно или бахагьянг пагтанги;

2) Блокировка может быть сделана, но может быть открыта для тинутукой, которая может быть изменена или механически, или дахил са пинсала.

Блокировка блокировки вашего Сасакиана цветет, и вы можете получить информацию о том, какая категория у вас всегда есть.Упражнение позволяет получить хинди из множества различных деталей, которые могут быть поставлены в качестве диагноза в любом случае, и он может быть использован для проверки состояния, и в конце концов, и в конце концов, чтобы проверить это.

Центральный замок, который зависит от работы двигателя, зависит от работы двигателя, пати-на-рин-а-апой уже выключен или включен. Лучшее из того, что обеспечивает связь с бортовой сетью, в том числе, с терминалом, подключенным к аккумулятору.

Системная система формирует подключение к проводам и приводу от центрального замка к центральному замку. Центральный замок может управлять электрическим приводом, приводом с электрическим приводом, а также отключать любые соленоиды или механизмы с двигателем. Это центральное место, где вы можете быть уверены, что вы, вакуум, очистите диск от вакуума, будите ездить с доски для контроля, тапа и трубы. Кадаласан, двигатель, который содержит активатор или привод.Управляйте приводом, установленным на небольшом водителе, и держите его в руках. Этот привод является триггером, электрический сигнал подается на специальное устройство, которое может быть использовано в любых целях.

Кунг котсе является тревогой, чтобы помочь вам получить больше информации о них. Кунг, использующий портативную сигнализацию с дистанционным управлением, центральный замок на хинди, открывает доступ к замку от замка и ключа, ответственного за обслуживание и управление водителем.Вы можете управлять блокировкой спускового крючка, и проблема связана с управлением и отключением цепей сигнализации. Kailangan mo munang suriin ang baterya na nakatayo remote Remote. . Maaari itong ma-discharged.

2. Блокировка замка на хинди работает во всех или в других местах

Kung pagkatapos suriin ang kamay Центральный замок, хинди рин siya nagtatrabaho, pagkatapos является первым, чтобы решить проблему, ibig sabihin, чтобы tukuyin ang likas на katangian ng depekto.Вы можете управлять вакуумным центральным замком, а также управлять компрессором. Например, электрический центральный замок, устанавливающий несколько кнопок-щелкающих реле, а также независимые переключатели для всех хинди. Быстрый, быстрый и быстрый, устанавливайте новый предохранитель и цепь центрального замка. Вы можете найти множество ошибок, зависящих от электрической цепи машины.

мая может быть выполнено для того, чтобы глотать нормальную работу, а также выполнять задания. Кунг с сандалированием больше всего действует на центральный замок, если он не запирает, он защищает предохранитель от короткого замыкания. Sa kasong ito, kailangan mong hanapin ang dahilan kung bakit nangyayari ang pagsasara. Все, что вам нужно сделать, это заказ НАСА, открыть центральный замок на хинди, и вы можете получить номер:

1) Провода питания могут быть подключены или подключены к терминалу, а также подключены к терминалу, а также к входу драйвера, который может управлять сигналом управления. Ipadala са natitirang bahagi нг mga пегой.Сигнал может быть использован для чтения;

2) переключение драйвера пинтона драйвера есть, или провода есть пин, который включает в себя терминал управления, или терминал с большим количеством контактов, там нет сигнала управления.

Управление сигналом позволяет управлять питанием или питанием, а также контролировать сигнальный провод или активировать центральный замок, и это, в первую очередь, зависит от того, заблокировано ли устройство на терминале.Бесплатно Используйте провода для проверки качества и интеграции. Sa wakas, kailangan mong suriin ang терминальный переключатель, который был отремонтирован или ganap на mapapalitan kung kinakailangan. Пользуйтесь электрическим центральным замком, который запаздывает в конце концов.

Центральный замок может управляться с помощью электронной схемы. Вакуумный центральный замок, плата компрессора может звонить.Suriin и kumpunihin анг га это на kinakailangan са yugto ng pagtatapos нг диагностической работы. Центральный замок включает в себя замки, которые могут быть использованы в качестве одного из основных, он может быть подключен к вакуумному центральному замку компрессора, или реле зажима к электрическому замку уже включено.

Пинто пинто для чтения ману-ману может быть ума или багаян, или хинди в пинто. Maaari din silang mabilis на lumipat mula sa «sarado» na posisyon sa «bukas» na posisyon и наоборот.Упорный механизм может включать в себя застежку-молнию, которая крепится к блокировочному механизму. Это может быть маньяри из пинтуанского мула водителя в каганапане, который всегда готов всех активистов, а также в других пинто кунг прозесо гувернантки и гонщикам.

3.

Вакуумный центральный замок

Kadalasan, управление центральным замком не требует многократных действий (15 секунд 20 секунд, или больше):

1) Hanggang на бомбе хинди знание о торговле, то, что пинто макина является binuksan и в то же время gitnang блокировки;

2) Все пинто или binuksan, или sarado, или другие блокировки на хинди, и всплески компрессора висят на нем без защиты.

Каждый раз, когда вы боретесь с конденсатом или с конденсатом или с пробоями, не всегда контактирует с активатором переключения. Да, от привода через несколько проводов управления может быть больше, чем плата за насос, может быть «+» нажата на насосе, и на помпе, даже если компрессор откачан, он откачан и висит. Как только это, какайланганин среди suriin анг переключатель, и кунг kinakailangan, pagkatapos ай палитан или ayusin ито. Медицинский номер 1:

1) Трубки вакуумные магистрали надрезные;

2) Блокировка или блокировка замка работает на плате управления компрессором из-за включения активатора или ключа. Бомба патулой на мануагане;

3) Сигнал tungkol в динамике или звонке хинди tinatanggap ng tagapiga, с помощью katotohanan naabot nila ito.

С одного номера Это можно сделать до шоссе на пинто кунг Сан водить на хинди. Сохранить как можно больше, чем в прошлом, возможно, в конце концов. Нам нравится ваша карта. Благодаря интегрированным шлангам, проблема не связана с большим количеством приводов.Kadalasan, который является нашим родным, или проводным соединением, является светом. Хинди может манипулировать одним или несколькими приводами, а также открывать двери в замке с точечным замком.

Эта проблема связана с , например, с T. Соединение позволяет выполнять диагностику цепей в зависимости от того, что требуется от платы управления, для подключения болтов к кабелю. Чтобы получить это, вы можете легко кататься на всех приводах.Маламанг, генерирующий сигнал подается только в одном месте, а также в проводке луча, он имеет «насира» на хинди, генерирующий сигнал, как проводник из разных лучей. Бесплатно Удостоверьтесь, что вы нашли местонахождение цепной скалы и ее местонахождение. Kadalasan, с большим количеством гофре пегой. С помощью интегрированных проводов, связанных с проводами, они могут быть отремонтированы или восстановлены.

Соответствующий номер Это можно сделать, чтобы разобрать блок компрессора и связаться с терминалом пневматического сигнального датчика, чтобы сделать это самостоятельно.Маламанг, конец которого окисляется. Соединение естественного соединения блокировки представляет собой хинди-управление, считывание схемы платы управления. Kailangan ito ng pagkumpuni.

4. Центральный замок с электроприводом

Центральный блок с соленоидами отечественного производства, а также другими моделями, которые используются для управления сцеплением в зависимости от температуры двигателя, а также маламиг, а также некоторые другие компоненты, которые могут использоваться в качестве компонентов, используемых в качестве хладагента. .Уна, соленоиды включены, и они могут быть очень плавными и стабильными. Кадаласан, это типичный пункт для некоторых, центральный замок, который нужно установить в любом месте. Mas mahusay на baguhin анг его для привода с мотором, ngunit maaari mo pa ring subukan to isagawa ang pag-aayos ng trabaho. Этот активатор больше или больше, чем пинто, работает на хинди во всех и всяческих случаях, и это имеет номер:

.

1) Неисправность или контактная цепь переключателя, управляющая активатором переключателя от драйвера, подключаемого к реле (прямо через панель управления) и управляющая приводом;

2) реле реле;

3) плата управления isang sirang;

4) Провода или контакты, клеммы двигателя или соленоиды, испаритель и активатор;

5) шестерни активатора с мотором или мотором, который может изменяться;

6) перегорела обмотка двигателя или катушка соленоида.

Это было сделано для того, чтобы смоделировать работу из нескольких источников питания на хинди-приводе. Болтахе дапат pumunta са кавад са сандалии это Капаг aktibo анг pagsasara нг pag-andar. В большинстве случаев, когда вы читаете книги, все, что вам нужно, это сделать, и все, что угодно, и много. Запуск, батай в результате диагностики, kinakailangan для того, чтобы суриин или активатор мисмо и его, или кадена на nagmumula этого, аон с «мга piraso», пинговать область, на которой находится реле, касающееся панели управления, пускай реле не подключено и не подключено к проводам.Насыра на Лугар легко может быть. Он включает в себя центральную запирающую систему с цепями, провода с гофрами на гофрах и ножках.

Mag-подписаться на наши ленты.

Увеличить Центральный замок, чтобы купить замок, заблокировать и разблокировать, а затем всех пинто нг коце. Ваш дахилан kung бакит анг gagkabigo с каньянг работы, это inuturing мая кая kaya masakit.

Основные операции на оборудовании Центрального замка

Поддерживается запирание драйвера замка, микропереключатель с триггером, включается сигнал управления блоком управления, а также блок управления, из-за того, что сигнал управляется блоком управления. Mga control nga natitirang pinto (пунонг крышек топливного люка).

Привод блокировки штифта (привод), сигнализирующий о блокировке штифта Касамы с помощью двигателя с редуктором. Ротационный трафик. Электродвигатель может быть преобразован в поршневую тягу замка.

Кая, когда вы берете пинто нг pagmamaneho, можете разблокировать все пинто нг kotse. Kapag naka-lock susi ing pinto ng pagmamaneho, все, что вам нужно, это kabaligtaran.


Это может быть специальный ключ, разблокировать и заблокировать замок с помощью ключа зажигания. Hindi mapag-aalinlanganang kaginhawahan центрального замка с дистанционным замком / разблокировкой, который может помочь активировать / деактивировать сигнализацию, которая не имеет значения. С помощью этого пункта, gitnang kastilyo превосходно высший пилотаж.

Кабигуан

Один из центральных замков имеет доступ к ключу управления сигнализацией, а также к ключу управления водителем.У вас есть хотя бы один центральный замок, а также отсутствие неисправности с помощью портативного пульта дистанционного управления.

Maaari itong трибо, чтобы установить батарею, настроить, управлять модулем электронного устройства.

Предохранитель

Ошибка запуска центрального замка с указанием количества предохранителей, включаемых в устройство, подключается к датчику.

Дахилан для проверки дает только одно: слабая цепь при перегрузке цепи.В каждом случае, необходимо обеспечить безопасность для электропроводки.. В зависимости от ситуации, когда перегрузки защищены от перегрузок, необходимо обеспечить бесперебойную работу двигателя в качестве привода.

«Гана» двигателя привода не требует, чтобы он или хинди потерял тягу, которая не требует управления, чтобы открыть или разблокировать замок. Чтобы махать лабиринтом саларина, отключите его от привода из-за того, что у вас есть коннектор.

Разрыв цепи.

Устанавливается в интегрированных проводах, центральный замок всегда содержит палатку, или это делается на хинди, с учетом требований. Кадаласан, проволока проводов теперь доступна для подключения к сети связи. Узнай, что ты делаешь, чтобы слушать все, что есть в стойке катания на пегой лошади.

Чтобы получить обрезанную проволоку, используйте гофры из вложений, соедините провода с тонкими деталями, а также соедините их с проводами.Напишите, что вам нужно сделать, чтобы суметь совмещать и делать.

Неисправность блока управления.

Создает новый блок управления, который включает в себя драйвер и блок управления.

Для диагностического тестера. Suriin muna ang presensya ng Boltahe на проводниках линии управления, а также pagkatapos ang angyarihan.

Доступен только в нескольких пунктах: ключ в замке водителя и ручке в портативном управлении.Вала электрическая схема. Центральный замок сообщает о том, что вы всегда можете связаться с ним, чтобы узнать, как это сделать.

Неисправность исполнительного механизма.

В случае неработоспособности исполнительных механизмов есть несколько способов: оксигенация или замыкание контакта, отключение двигателя, торможение и торможение шестерни, а также блокировка крепления навесного оборудования и тяги.

Больше, чем нужно, чтобы управлять центральным замком, и это может привести к тому, что механизм будет заблокирован или заблокирован.Большая проблема с очисткой конденсата на самом конце от пепла.

Это может быть ключом к защелке, которая может быть сделана с помощью кнопки или управления центральным замком с помощью другого устройства, которое может быть использовано для того, чтобы сделать его доступным для вас.

Удачи вам! Хинди рин куко о памало!

Комфорт, мабути, ито ба о мабути? Sa katunayan, все, что может иметь котсе, наг-аалала тунгкол са система ginhawa, и это науунаван, дахил это, лагин маганда Капаг, и все, что есть, пиндутан, гумагана са ваш котсе, мадали и мадалинг буксан, и бинтане и пинто сарадо, вверх по спине nakatiklop, тангаж бензина хинди nagiging sanhi нг любые проблемы, и пуно нг kahoy ay bubukas с bahagyang pagpindot ng пиндутан.Kahit на MAS mahusay капага kotse не может быть susi. Kagandahan, и только, и ginhawa для многих, имеет механизм управления «Центральным замком», а также центральный замок имеет хинди, все, что нужно знать. Для того, чтобы сделать свой выбор в пользу других хинди алам, вы можете использовать его, и его значение, как будто вы говорите в Чехии.

Аппарат Центрального замка.

Механизм «Central Castle» является хинди, в котором используется другой блок, датчик и привод с приводом.Эта система управления механизмами может быть малайской с малайской консолью с помощью радиопередатчика, который передает сигнал антенны, управляющий устройством.

Датчики механизма управления входом на «центральный замок» и микропереключатели, патина для блокировки замка пинтоном пинто. Для фиксирования положения, касающегося чувствительности, с помощью пинто нг котсе, используя микросвиттеры. С электронным блоком управления, сигнал передается на все переключатели, данные нажимаются и настраиваются на все.С помощью сигнала, посылаемого в центральную часть, не требуется перенаправление и перенаправление управления пинтуаном в харапе, с помощью отключающего механизма отключения пинто, с помощью крышки топливного бака, пати на рин в кастильо нг каой .

Может управлять двигателем из Чехии, используя код . Он имеет хинди-махалаговый ключ, который имеет вид, или хинди, центральный замок от ключа, который можно использовать. Сигнал передается из консоли в центральную систему., он дал вам Гавин — это может быть использовано для хранения батареи на цепочке для ключей, и быстро, как никогда ранее.

Центральный замок управляется

Ано, чтобы подключить аккумулятор к удаленному пульту дистанционного управления, и «Центральный замок» может работать? Может быть простым и «продвинутым» для того, чтобы узнать больше о положении вещей. Уна, это дает хинди ка nagtatrabaho, это удаленное управление пинто, или механические действия! Чтобы узнать, как это сделать, вы можете выбрать:

Один из хинди набрал код вашего ключевого слова И это самый простой способ, который может быть использован с помощью простого «прописывания» нескольких ключей.Чтобы позвонить по номеру:

, позвоните по телефону, чтобы узнать, есть ли у всех пинто с помощью пинтуна с пинто водителем. Tiyaking Сарадо пинто нг Iyong Sasakyan. Я-разблокировать, заблокировать только дверь водителя, вставить ключ зажигания в замок, закрыть его, открыть его. Чтобы закрепить кнопки водителя, используйте кнопку блокировки и нажмите кнопку блокировки, чтобы получить доступ к замку без ограничений (oo, ito ay masaya — lock-nlock, lock-nlock, at iba pa, tandaan 5 (!) Beses) . включает в себя кнопку «I-unlock» и ключ зажигания с замком в положении «ON», который включает в себя . Susunod, dapat buksan всех, кто хочет, чтобы ваш pinto ng sasakyan, pagkatapos айсара несколько, кая центральный замок не регулирует цикл закрытия / открытия.

Мабути, все, что есть в одном приложении! Нажмите кнопку «Заблокировать» и «Разблокировать» и удерживайте ее для хинди. hihigit sa dalawang segundo, pagkatapos ay hayaan;

  • контактный код «Lock» в буквальном смысле этого слова, а также указанный контактный код, который может быть указан в блоке, указанном в
  • контактном коде «Lock», ang utos nito ay naisakatuparan — pagharang.
  • Оповещение о неисправности ключевого передатчика . Сделайте это, чтобы показать, что вы хотите, чтобы он был вспышкой. Это светится в Flash, а также может быть использовано для того, чтобы добавить другое. Чтобы понять хинди, когда это происходит в соответствии с вашими пожеланиями, вы можете заказать дополнительные ключи, но это не так, как прежде, это хинди katumbas ng halaga.

    Удаленный, и самый красивый приемник — дистанционный ключ. . Только в этом случае Центральный замок известен на хинди только в том, что касается хинди, и раньше, чем раньше. Maaari может быть magsimula са tseke са nutrisyon, а также может быть немного больше, чем приемник, с другой стороны, pumunta са karampatang elektrikal на машине, на kung saan в разобранном виде.

    Pag-troubleshoot nag-iisa

    Позвоните по электронной почте, чтобы узнать, как это сделать, чтобы узнать, как это сделать.Возможна установка системы тревожной сигнализации, остановившейся, начатой ​​в тот же день. Kadalasan это nangyayari са «люблю» kotse. Sa katotohanan отечественный производитель. VAZ может сохранить-сохранить установку-установить активатор через пинто-водитель, установить его во всех режимах только с помощью переключателя, установить блокировку без блокировки на 2114, используя сигнализацию на всех языках. хинди караниванг.

    Кая, все, что сигнализация может быть, вы можете управлять ручкой пинто, без привода (двигатель) не может быть установлена ​​и может быть установлена ​​для того, чтобы установить несколько мультиметров для этого.Устройство имеет проверку на поставку болтов с ключами, которые могут быть прикреплены к цепочке для ключей. Вы можете получить, как много устройств, снабжая обычным 12-вольтовым светом бомбили, который может быть подключен к двигателю. С таким упором, тягой (стальной поворот), приводом от центрального замка к замку-защелке, который используется для этого, привод не меняется в зависимости от того, что он делает, а также имеет больше и больше. Lahat ау naayos па medio mabilis.

    Устранение неполадок позволяет управлять проводами проводов, и это может быть сделано для подключения светодиодного зонда, в то время как это может быть выполнено с помощью мультиметра. Каждый из них имеет несколько недостатков, например, светодиодный индикатор на 1-1,5 вольта, он также может быть эффективен при снижении напряжения до 2 вольт ( 12-10), а также многофункциональный мультиметр имеет большое количество хинди-управления, кроме того, он может управляться с помощью импульсов, определяющих блок управления tzz.

    Suriin, который подключается к проводу питания, подключенному к блоку предохранителей, предохранитель не подключен. Это означает, что вы, прежде всего, сурийн natutunaw на kadena с большим количеством цепей, которые могут быть подключены к цепи, суриин проводов и алисин анг pagsasara. Может быть возможно реле или убаюканный контакт, если это возможно.

    Переключатель с плавким предохранителем, подключаемый по щелчку к цепочке для ключей, с присвоением имени держателя реле с зажимом, с возможностью отключения, с возможностью отключения всех электрических цепей.

    Кунг-ками есть карта, и я-щелчок релейной маркировки, предохранитель, а также блокировка, настраивается и блокируется на хинди:

    Suriin ang kapangyarihan nutrisyon ng parehong реле в D puntos, pati na rin sa контакт . Вы можете управлять операцией, а также использовать ее, чтобы получить больше контактов с каденой куриенте, не назвав трек из предохранителя в контакте с реле.

    Использование светодиодного зонда для подключения к контактному реле — пусковое реле с пусковым механизмом, не требующим срабатывания, может быть подключено к кабелю, подключенному к соединителю и всем остальным мга конексён.

    Sinusuri называет импульсы, связанные с контактом с контактом, который может быть назначен, ион, возможно, Nagara — быстро, в зависимости от того, что было сделано, в конце концов. Импульсы, связанные с проводом на месте от релейного контакта к активатору (включают обмотку активатора).

    С помощью процедуры проверки паре-парехонг кепка с цепочкой для ключей, а также сабай на люмилитау в парехонг проводов, проследите за тем, чтобы можно было манипулировать проводами, которые можно подключить к проводу, а также подключиться к нему через цепочку ключей. подтвердите.

    Предохранитель сгорает в центральном замке на спусковом крючке, если он не включает провода активатора, а также может включаться или отключаться. Может быть, вы можете подключиться к проводам, которые связаны между собой.

    Центральный стопор блокировки является хинди оптовым, может быть катотоханан на все случаи этого, но не имеет большого значения. И это положительно сказалось на телефоне, а также на том, что вы пользуетесь услугами.

    В ходе операций, связанных с блокировкой блокировки, может возникнуть множество различных поломок. В зависимости от этого, сбои в работе могут быть обнаружены в самых разных условиях — в зависимости от влажности, малакаса на маламиге, мажор, monteids или pagsasaayos ошибки. Как открыть центральный замок, как это сделать? Когда вы хотите найти рекламу, чтобы локализовать? Это и другие точки не содержат подробностей, связанных с другими.

    Сбои в работе системы и принципах

    Все поломки Центрального замка могут быть любыми:

    • Bahagyang или полная оплата услуг.
    • Механический пинсала.
    • Mga de-koryenteng depekto (неисправности).

    Sa lagat ng mga kaso, ang CH ay humihinto sa pagtatrabaho o pagpapatakbo ng ga pagkabigo, на humahantong sa mga abala para sa may-ari ng kotse. Удобная проверка часов, помогающая в диагностике.Tukuyin kung бакит хинди управляет центральным замком, и помогает устранить неполадки. Эта дискарта была добавлена ​​к процедуре проверки и бинарной проверки, которая может быть подтверждена в соответствии с вашими предпочтениями.

    Центральный замок включен в любой момент (двигатель выключен или заглушен, зажигание выключено или выключено). Полный кондиционер обеспечивает питание бортовой сети с помощью блока управления и приводов.Kasabay nito, универсальный терминал kadena, снабжает нас батареей kotse.

    Касама с центральным замком в сумме на узле:

    • Корпоративный привод с включением соленоидов. Принципиальная схема управления CZ, основанная на электрическом принципе.
    • Вакуумный привод, плата управления, компрессор и группа труб — Все детали, cz.
    • Переключатель.
    • Проводник, управляющий элементами системы управления.

    Активатор (главный привод) может быть установлен на конце (водитель в (o) pasahero). Когда вы получаете сигнал, вы можете использовать другие устройства на разных дисках — чтобы заблокировать или разблокировать другие устройства, которые необходимо установить на другие устройства. Кроме того, в качестве электрического CZ, сигнал включает реле и блок управления замком.

    Установка системы безопасности, которую можно установить, чтобы проверить, что вы покупаете и покупаете.Завершите CZ с помощью прогноза, следуя последующим действиям на tseke. Вы можете использовать портативный пульт дистанционного управления (центральный замок, который работает на хинди), используя брелок или ключ от ключа от пинто и (о) водителя. Как только CH рулит хинди и вручную, вы можете предотвратить поломку в контроле или электрической цепи машины. Касабай нито, вы можете симуляции в Центральном замке — получить зарядку батареи (многократно проверяемый, который является главным).

    Центральный замок работает на всех или нескольких пусковых механизмах

    Кунг может иметь большую проблему, связанную с проблемами, которые могут быть связаны с полным набором устройств, magpasya ang uri ng pagbasag. Кая, это электрический чай, установленный на котсе, чтобы подключить систему, которая активна, и нажмите кнопку реле, чтобы подключить его. Это устройство, использующее вакуум. И в одиночку, и в каждом из них, знатоки пинто ненананатилы в парехонге позиции.

    Suriin анг интегридат плавких предохранителей кунг saan pinapatakbo анг устройства. Tandaan на анг нг мга пиюс может быть большой, в зависимости от электрической цепи с использованием. Улучшите элемент Natagpuan, как обычно. Ngunit tandaan na ang ganitong pagkasira ay kadalasang только «саммит ng malaking bato ng yelo». Используйте перегруженный плавленый мультиплексор, который поддерживает систему управления.

    Запрос на проверку исправности предохранителя, включение центрального замка неизвестен, возможно, нет:

    • Уведомление о том, что водитель едет к водителю.Это возможно с помощью волнолома, или даже через большое количество соединений с терминалом, выполняющим процесс окисления. Этот активатор является хинди набором нескольких приводов, который является одним из самых маленьких.
    • Переключатель переключателя (конфликтующий) привода, надежное соединение с КОНТАКТНЫМ СОЕДИНЕНИЕМ. Все, что вам нужно, это система, которая содержит управляющий сигнал.

    Сигнал Центрального замка может использоваться для проверки и проверки — с помощью непрерывной выдачи управляющих импульсов (напряжения на контакт).Соединения с подключением к сети и удобством обслуживания кабелей в любое время. Sa huling yugto, magpatuloy upang suriin ang pagkalito. Используйте переключатель «barrachlit» или nabigo, ayusin или baguhin ang aparato. Сделать это можно легко — в электрическом канале, он не может установить активатор Loob ng.

    Внешняя неисправность — Неисправности в работе сигнализации или контроля (для вакуумной блокировки). Научный труд isinasagawa sa.только что поставленный диагноз был поставлен перед пейджинговым набором и более вероятным подтверждением.

    Sa isang sitwasyon kung saan ang ch ay bahagyang gumaganap ng mga gawain na itinalaga dito, halimbawa, реле или tagapiga на триггере, kami ay nagsasalita Tungkol в bahagyang pagtanggi. Самая быстрая разбивка представляет собой хинди набор защелок (упражнений) защелок в пинто. Неисправность управления может быть обнаружена при обнаружении блокировки тяги, а также блокировки блокировки и других ошибок.

    Проблема с большим активатором, неисправность возникает для всех пинто. Это зависит от того, что вы делаете, чтобы узнать больше о том, как это сделать, чтобы проверить, есть ли у вас диагностика привода, который находится в этом месте.

    Может ли быть обнаружена неисправность вакуума, например?

    Эта проблема, связанная с устранением неполадок, является постоянной операцией компрессора (может быть 15-20 секунд) в зависимости от защиты защиты. Проблема диагностирована следующим образом:

    • Ang CH имеет хинди humihinto, nagsasara и nagbubukas ngga kandado Hanggang anggang oras уже naka-off. Возможно плавание с «плюсом» и «минусом» с конденсатом или калидным контактом на драйве. Компрессор с защитным покрытием.

    Гайундин, чтобы иметь возможность, суриин анг интегридат шоссе на ангкопе для пинто с активатором Сира. Я-диагностировать проблему легко — это просто шипение воздуха. Капать накита анг depektibong тубо, палитан это. У вас есть проблема, связанная с драйвом. В наличии есть детали для сбора (привода или ламада), сборки замка в комплекте.

    • Апарат награбахо, нгунит другой пегой хинди нагбукас или хинди накасара.В этом случае, хинди работает без остановки — компрессор жужжит во время отключения.

    Знания — Накакагамбала большого количества трубок или кавалана из нескольких сеней, связанных с пинто на панели управления. В этом случае, сигнал компрессора является хинди мысленным и непрерывным. Это может быть вызвано тем, что устройства размышляют над схемой, но не отключают сигнал и не меняют сигнал на (закрытие) компрессора.

    Запустите Центральный замок Start с помощью интегрированных электрических цепей.. Управляйте активацией (приводом) и нажатием панели управления. Чтобы получить болты, можно использовать мультиметр или вольтметр.

    Бесплатно, чтобы получить их на диске. С помощью tagapagpahiwatig только в качестве активатора, вы можете использовать его без неисправности. Бесплатно Сделать все возможное в кадене и на отдельном сайте.Самая лучшая ссылка на гофрированную гофру. Провода с целыми числами, прокладками дахилана не указывается в указанном промежутке. Solusyon — Pag-ayos или pagpapalit ng aparato.

    Разберите блок компрессора, чтобы установить его с помощью переключателя. В конце концов, связь с омолаживающим фактором от различных видов оксигенации. Бесплатно Назначенный хинди nakatulong, суриин анг интегрированной общей схемы платы. Бесплатно Бесплатно Бесплатно

    Видео: Вакуумный центральный замок. Схема. Параан нг пагсури

    Можно использовать электрический cz?

    Центральный замок работает с электрическим типом, и вы можете открыть замок, чтобы открыть его. Все, что связано с природными приборами, является хинди питанием в зависимости от температуры, пати на рин матас на кахалумигмиган катангиан tagsibol и taglagas. В прошлом году, поломка, связанная с переключением с помощью соленоидов, запускает устройства, которые управляют всеми функциями.Лучшее решение — Быстрый запуск устройства с приводом от двигателя. В том числе, разобрать, смазать и смазать предмет.

    Сохранить или получить пакет услуг в группе (группе) на пинтуан:

    • Реле пробоя.
    • Подключение контакта или прерывания цепи с включенным приводом и переключающим реле. Может возникнуть проблема в сети сайтов.
    • Блок управления панелью управления.
    • Подключите кабель или контакт с соленоидом или зажимом двигателя в контуре.
    • Обмотка двигателя Paikot-ikot или электромагнитная катушка.
    • Шестеренчатая передача с задним приводом или приводным механизмом. Он может быть подключен к устройству с двигателем, и все — для всех активных действий.

    Плата за центральный замок. Управляйте питанием через устройство, загрузите продукты для подачи воды (прямо на диске).Да, это патакаран, больше всего на проводах, с другими проводами. Чтобы открыть замок, болты на всех концах, а также на разных проводниках — они разные.

    Pagkatapos suriin ang ga resulta, делает вывод, что хинди управляет центральным замком, а также аккумулирует dapat na gig pa. Нарито из других источников. Иса в том, что это sinusuri анг диск и ализин анг pagbasag. Этот пункт контролирует систему управления с помощью платы управления и реле, которая может быть использована в любой момент времени.Kadalasan, проблема является простой проводной связью с водным транспортом и пинто макиной.

    Видео: Диагностика привода центрального замка.

    Получить хинди видео, обновить страницу или

    Что делать если не работает центральный замок на ВАЗ-2114

    Центральный замок на ВАЗ-2114 — отличное устройство, с помощью которого можно открыть или закрыть все двери автомобиля одним движением. Со временем возникает ситуация, когда автомобиль перестает закрываться с помощью центрального замка или закрывается через раз.В этом случае можно судить о том, что устройство вышло из строя.

    Причины отказа

    Причин, по которым центральный замок на ВАЗ-2114 перестает стабильно работать, множество. Все существующие причины неисправности можно разделить на две подгруппы: воздействие климата и техническая неисправность. В первом случае замок начинает работать нестабильно из-за влияния климата, то есть из-за очень низких температур, в результате чего может замерзнуть не только замок, но и другие системы.

    Или в результате сильного дождя в центральный замок автомобиля ВАЗ-2114 попала вода.Среди технических причин следует отметить неправильную установку устройства на автомобиль или неправильную настройку его работы. Но иногда устройство не работает из-за длительной эксплуатации, что приводит к естественному износу некоторых элементов. Также проблема может заключаться в использовании некачественных устройств.

    Принцип действия

    Как осуществляется управление центральным замком на ВАЗ-2114? Алгоритм действия центрального переключателя заключается в том, что в определенную точку поступает управляющий импульс, в результате чего срабатывает одно реле с силовыми контактами.В одном случае транспортное средство запирается, в другом – наоборот. Активаторы центрального замка подключены к 30-му контакту реле, а через замкнутый 87-й контакт воздействуют на оба выхода активатора. При срабатывании того или иного реле 30-й контакт соединится с плюсом, и в результате на активатор будет подано временное напряжение, что приведет к перемещению штока, который либо откроет, либо закроет дверь .

    Учитывая, что все активаторы подключены к ЦЗ параллельно, одно действие будет одинаковым для всех дверей.Устанавливаемые замки на автомобили могут быть электрическими или пневматическими. Электрический центральный выключатель состоит из механизмов с одним двигателем, второй, в свою очередь, включает в себя компрессор, трубки и пульт управления.

    Мнения экспертов

    Многие специалисты, столкнувшиеся с проблемой, что не работает центральный замок на ВАЗ-2114, утверждают, что все неприятности с устройством следует разделить на некоторые категории. Ниже мы рассмотрим каждый из них.

    Категории неисправностей:

    1. Полный отказ устройства.
    2. Частичный отказ замка.
    3. Неисправность в результате механических, электрических или других дефектов.

    При наличии проблемы с центральным замком автовладелец должен самостоятельно определить, к какой из вышеперечисленных категорий относится поломка. Поэтому устранение неисправностей не следует начинать с разбора того или иного агрегата – достаточно провести тщательную диагностику оборудования. Благодаря диагностике автолюбитель не только сократит время на поиск и решение проблемы, но и уменьшит денежные затраты на ремонт.

    Во-первых, центральный замок на ВАЗ-2114 работает вне зависимости от работы двигателя или зажигания. Главное для ЦЗ — наличие работающей бортовой сети. Исправность БС заключается в правильном подключении клемм питания автомобиля к аккумуляторной батарее. Специалисты говорят, что самая простая причина неисправности – слишком толстые стенки дверных язычков, которые не могут свободно проходить через обшивку. В результате активатор просто не в состоянии закрыть двери, и при этом воспроизводит щелчки выполненной работы.Проверить это можно простым способом — достаточно открутить защелки с дверей и закрыть машину. Если все двери закрываются единовременно, придется покупать новые замки с меньшим наружным диаметром.

    Диагностика неисправности сигнализации

    Управляющий активатор СН установлен в двери водителя. Как только этот привод срабатывает, по каналам цепи между остальными активаторами посылается сигнал, по которому происходит желаемое действие. При установленной на автомобиле сигнализации проверку работоспособности следует начинать именно оттуда.Для этого нужно проверить закрытие как ключом, так и брелоком. Если с первого автомобиль закрывается полностью, а со второго нет, проблема кроется в цепи электрической сигнализации или в цепи управления. Бывает, что самой простой причиной того, что транспортное средство не закрывается с брелока, является слабый заряд используемого аккумулятора.

    Бывает, что в ручном режиме не работает центральный замок. Если используется вакуумный центральный замок, то при ручном тестировании звука работы компрессора не будет.При подаче электроэнергии вы услышите характерные щелчки, которые издает реле. Однако кнопки на всех дверях останутся без изменений. Чаще всего на отечественных автомобилях наблюдается использование электросистем центрального замка. В таких случаях наверняка выходил из строя предохранитель центрального замка ВАЗ-2114. В зависимости от используемой схемы подключения может потребоваться замена нескольких предохранителей. На этом ремонт может быстро закончиться.

    Перегорел предохранитель

    Может случиться так, что замененный элемент быстро сгорит. При использовании CZ предохранитель может перегореть из-за короткого замыкания или перегрузки. Последнее возникает при проведении каких-либо действий с замерзшими замками с помощью брелока, а не путем ручного открывания дверей.

    Но если на улице тепло и нет речи ни о замёрзших замках, ни о замёрзшей смазке, то дело в КЗ. При коротком замыкании нужно искать причину, причина может быть в обрыве провода или плохом контакте из-за окисления контактов. При этом предохранитель остается целым, но сигнал не передается из-за отсутствия цепи управления.Также может быть сломан концевой выключатель активатора.

    Устранение обрыва провода

    Как правило, чаще всего обрываются или обламываются провода в гофре двери. Это связано с тем, что дверь постоянно открывается или закрывается, а изоляция провода достаточно тонкая. Чтобы исключить проблему обрыва провода из резиновой гофры двери, необходимо медленно вытягивать по одному проводу, который подходит или тянется от центрального замка для питания или управления. Рваные проводки легко выдергиваются из общей массы. Подключить обрыв можно простейшим соединением с клеммами папа-мама. Если обрыв произошел в другом месте, необходимо провести прозвонку всей проводки мультиметром. При проверке стоит помнить, что на одном проводе напряжение будет присутствовать только в момент размыкания, а на другом – при замыкании ЦЗ.

    Сгорел блок центрального замка ВАЗ-2114

    Одной из причин неисправности может быть выход из строя блока центрального замка.Для проведения необходимой диагностики достаточно воспользоваться мультиметром и проверить напряжение контактов, соединяющих активаторы остальных дверей.

    При проверке остальных дверей главного привода (та, что установлена ​​на двери водителя) необходимо отпереть или заблокировать замок. Проще говоря, подать ток на контакты блока. Что делать, если вышел из строя блок управления центральным замком ВАЗ-2114? В этом случае его необходимо заменить на новый.Но его можно восстановить.

    Ремонтный электроцентр

    Центральный замок на ВАЗ-2114 этого типа через некоторое время начинает работать с перебоями. Они будут связаны с колебаниями температуры. Чаще всего нестабильная работа системы электроснабжения будет наблюдаться при низких температурах или повышенной влажности воздуха, то есть в осенне-зимний период. Сначала механизмы будут слегка подклинивать, затем открытие или закрытие вообще не произойдет. Чаще всего эта проблема возникает в отечественных автомобилях с предустановленным центральным замком от производителя.Установленные на заводе замки с соленоидами лучше заменить на центральный замок с моторчиками, которые будут более надежными.

    Если не работает привод одной двери, проверьте цепь к этой двери. Если обрыва цепи нет, то проблема может заключаться в неисправности реле активации или поломке платы управления активатором. Иногда может сгореть соленоид или обмотка двигателя, износилась ведущая шестерня. В этом случае может потребоваться замена вспомогательного привода центрального замка.

    Повреждение привода CZ

    Если вся проводка исправна, бывает и поломка основного активатора, закрывающего центральный замок на ВАЗ-2114. Для решения проблемы достаточно приобрести новый активатор входной двери. Только помните, что вы должны купить привод замка, который имеет 5 проводов, а не 2. Так как пятипроводной ставится на управляющую дверь, а двухпроводной только на управляемую часть.

    Итак, мы рассмотрели основные неисправности, возникающие с центральным замком на отечественных автомобилях «Самара-2».

    Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ВАЗ Реле вентилятора двигателя ВАЗ 2114

    Вентилятор используется для создания воздушных потоков, направляемых на радиатор двигателя. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

    Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных потоков воздуха. Но когда автомобиль переходит в режим замедления или холостого хода при работающем двигателе, роль винта становится незаменимой.

    Искомое устройство

    Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

    В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

    Почему не работает

    Причин, по которым пропеллер может не включаться, когда того требует температурная обстановка, несколько:

    • Вышел из строя электродвигатель вентилятора, то есть привод;
    • Перегорел предохранитель;
    • Сбой реле;
    • Обрыв проводки;
    • Разъемы датчиков потеряли контакты;
    • Датчик неисправен.

    Поиск неисправности

    Зона поиска проблем

    Пояснение

    Проверка гребного винта

    Отсоединяет разъем на гребном винте и подключается непосредственно к аккумулятору. Если вентилятор работает, привод в порядке. Если пропеллер по-прежнему не крутится, проблема в электродвигателе.

    Проводка и контакты

    Если не работает пропеллер, обязательно проверить состояние проводки и убедиться в исправности контактов датчика

    Предохранитель

    Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока.Вентилятор имеет предохранитель с маркировкой F4 с номинальным током 20А. Проверку можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверить тестером

    Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить

    Для проверки датчика отключите питание от датчика. Если он сработает, пропеллер начнет работать в аварийном режиме, то есть будет непрерывно дуть. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

    Когда менять

    Если причиной всех проблем является сам вентилятор, менять его не обязательно, так как в некоторых случаях его можно отремонтировать. Поломки часто связаны с подшипником или щетками.

    Если причиной поломки стал выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом.Проще и лучше заменить весь привод.

    Тест на разомкнутую цепь

    Если ездить на автомобиле без пропеллера охлаждения, то он перегреет охлаждающую жидкость и разрушит патрубки, резиновые элементы, прокладку главного блока и клапанную крышку. Недалеко от разрушения компонентов поршневой группы.

    Предохранитель

    Категорически запрещается эксплуатировать автомобиль со сломанным вентилятором.

    Цена вопроса

    Прежде чем заняться проблемой с неработающим крыльчаткой радиатора, многим важно знать о стоимости комплектующих и работ.

    Новый элемент будет стоить сегодня около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены станции Техническое обслуживание составит от 400 рублей и выше. Хотя на это не обязательно тратить деньги, так как самостоятельная замена займет у вас не более получаса. Да и особо сложного тут ничего нет.

    датчик температуры

    Замена

    Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, потребуется достаточно небольшой набор инструментов, в который входят:

    • Крестовая отвертка;
    • Торцевой ключ на 8 мм;
    • Торцевой ключ на 10 мм.

    Если вы готовы, то приступим.

    1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно под колеса своего ВАЗ 2114 поставить дополнительные опоры. Меры предосторожности никогда не пропустят.
    2. Поднять капот, отсоединить минусовую клемму аккумулятора.
    3. Ключом на 10 мм демонтируются крепления корпуса воздушного фильтра.
    4. С помощью отвертки ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха.Так вы сможете убрать гофру. Сделай это.
    5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующая составляющая снимается со своего посадочного места.
    6. Теперь возьмите ключ на 8 мм и с его помощью демонтируйте крепления воздухозаборника, а затем снимите сам воздухозаборник.
    7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на корпусе вентилятора по всему периметру. Там вы найдете в общей сложности 6 орехов.
    8. Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
    9. Снимите кожух вентилятора, захватив при этом привод, то есть электродвигатель.
    10. Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
    11. Установите новый вентилятор вместо старого устройства.
    12. Возвращаем все крепления на место, подключаем коннекторы, и проводим сборку в обратном порядке.

    После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет крутиться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться сам по себе. Если не останавливается, выключите двигатель. Повторите эксперимент.

    Редко оказывается, что после замены вентилятор все равно не работает. Даже если это и произошло, то это связано с двумя возможными событиями – были повреждены другие элементы системы охлаждения, либо вы приобрели нерабочий вентилятор.Увы, учитывая количество подделок на рынке, второй вариант исключать нельзя.

    Перегрев двигателя грозит серьезными последствиями: заклинит поршень, пробьет его, что пойдет на капитальный ремонт силового агрегата. Поэтому вентилятор охлаждения является важным элементом, защищающим силовой агрегат от сильного нагрева.

    Заменить предохранитель

  • Реле вентилятора не работает … Нерабочий заменяется новым, рабочим;

    Заменить реле вентилятора

  • Обрыв в цепи питания … При обнаружении обрыва в линии нужно восстановить провод или заменить его;

    Проверка на обрыв цепи

  • Плохой контакт … Стыки очищаются, следы окисления должны быть удалены;
  • Сломанный датчик температуры . .

    Заменить датчик температуры охлаждающей жидкости

  • Видео замены датчика вентилятора

    Проверка работоспособности электродвигателя вентилятора охлаждения

    Самый простой способ проверить, работает ли вентилятор, это надеть на него два прямых провода: минус и плюс.

    Плюс берется с аккумулятора, минус с кузова автомобиля. Если он не работал при замыкании цепи, то проблема именно в нем. При запуске лопаток ищите проблему в другом месте.

    Схема работы вентилятора охлаждения

    В основном при обнаружении неработающего вентилятора выделяют несколько причин:

    • Сгорел электродвигатель, обрыв в обмотке;
    • Износ угольных щеток;
    • Подшипник заклинил или раскрошился.

    Если в последних двух случаях проблема решается, так сказать, малой кровью, то первый предполагает замену электродвигателя.

    Важно! При перебрасывании проводов основное питание электродвигателя должно быть отключено.

    Процедура оформления заказа

    Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них также отвечает за звуковой сигнал. Вы можете проверить это, нажав на гудок. Если звука нет, замените его целым.Он находится в монтажном блоке, он на 20 ампер, с маркировкой F5.

    Проверяем и при необходимости меняем предохранители

    Второй находится под торпедой, со стороны пассажира. Под кожухом по 3 реле с предохранителями на каждый. Средний пар отвечает за работу охлаждающего вентилятора. Перегоревший элемент заменить новым (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Для проверки работы реле необходим омметр).Проверяя их состояние, заодно убедитесь, что контакты в нормальном состоянии, и при обнаружении окисла зачистите его.

    Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться его заменой на новый. Необходимо обязательно найти причину поломки, так как в ближайшее время новый снова сгорит.

    Проверка датчика включения вентилятора

    Если причина не найдена, следующим шагом должна быть проверка работоспособности переключателя вентилятора … Это не сложно сделать. Обесточьте его и включите зажигание, обращая при этом внимание на вентилятор. Вращение лопастей говорит о том, что причина проблемы в датчике.

    Проверка датчика включения вентилятора охлаждения

    В связи с тем, что у очень часто начинает глючить датчик, подавая ошибочные сигналы, рекомендуется проверить его еще одним способом . Для этого понадобится емкость с термометром и мультимерт. Провода от измерительного прибора подключаются к клеммам датчика, резьбовая часть датчика погружается в жидкость.Нагрейте содержимое емкости до рабочей температуры вентилятора (на ВАЗ 2114 – 92 градуса). При замыкании контактов мультимерт подаст звуковой сигнал. Это означает, что датчик исправен, если этого не произошло, можете смело его выбрасывать и покупать новый.

    Здоров! Перед установкой желательно точно так же проверить работоспособность купленного датчика.

    Видео о проверке датчика включения вентилятора охлаждения

    Окончательная проверка

    После устранения проблемы запустите двигатель автомобиля. Двигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу. . Если этого не произошло, и температура достигла нужной нормы, выполните диагностику неисправностей еще раз.

    Видео о причинах почему не включается вентилятор охлаждения на ВАЗ-2114

    Перегрев двигателя приводит к серьезным проблемам: может заклинить поршень, прорывается прокладка блока цилиндров, что приводит к необходимости капитального ремонта двигателя. Для защиты силового агрегата от перегрева важно, чтобы охлаждающий вентилятор работал бесперебойно.В этой статье мы обсудим принцип работы устройства, схему его подключения, самодиагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит для автомобилей ВАЗ 2115 и ВАЗ 2113.

    Принцип действия

    Вентилятор — это устройство, повышающее эффективность радиатора охлаждения. Радиатор забирает тепло от двигателя и отдает его в воздух. Этот процесс ускоряется за счет обдува лопастей электровентилятора.

    Теплоноситель течет в закрытой герметичной системе. Его задача отводить лишнее тепло от перегретых частей мотора. Горячий антифриз стекает в радиатор, охлаждается здесь и возвращается обратно. Находясь в радиаторе, охлаждающая жидкость течет по системе тонких трубок. Встречный поток воздуха во время движения автомобиля способствует быстрому отводу лишнего тепла из моторного отсека.

    Но когда автомобиль стоит в пробке или на холостом ходу, поток воздуха перестает его охлаждать. В этом случае система охлаждения может не справиться со своей задачей.Электрический вентилятор радиатора предназначен для искусственного создания воздушного потока. Температура включения вентилятора на ВАЗ 2114 составляет 85 градусов Цельсия.

    Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм работает до тех пор, пока уровень температуры не опустится до оптимального состояния.

    Затем термовыключатель получает сигнал о достижении нормальной температуры и выключает вентилятор.

    Устройство состоит из четырех пластиковых лезвий, которые крепятся на валу ЭДГ. Специальный контроллер регулирует автоматический режим работы. Термостат оснащен твердым наполнителем, чувствительным к перепадам температуры.

    Клапаны основные и дополнительные. Когда температура достигает 85 градусов Цельсия, открывается главный клапан.

    Схема подключения

    Где находится реле вентилятора

    Находится в дополнительном блоке.

    4 — реле электровентилятора;

    5 — топливный электронасос;

    6 — реле зажигания.

    Реле и предохранители можно заказать по-другому. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда расположено внизу. Найдите реле, от которого отходит тонкий розовый провод с черной полосой. Он поступает от главного реле через клемму 85. Будьте осторожны! Не путайте его с тонким красным проводом, который тоже имеет черную полоску и идет от контроллера. И найти белый толстый провод с черной полосой (87 пин). Здесь находится реле вентилятора охлаждения.Рядом всегда есть предохранитель. Он часть цепи.

    Диагностика вентилятора охлаждения

    Если на приборной панели появляются сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что вентилятор на ВАЗ 2114 не работает. Основным признаком неисправности является то, что механизм не запускается даже при значительном повышении температуры. Необходимо срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

    Двигатель не должен работать с неисправным электрическим вентилятором охлаждения.Это может повредить головку блока цилиндров.

    Если не работает вентилятор охлаждения на ВАЗ 2114, причинами поломки могут быть следующие неисправности:

    • Отказал переключатель вентилятора на датчике ВАЗ 2114.
    • Плохой контакт в разъеме датчика.
    • Обрыв проводки.
    • Неисправно реле вентилятора.
    • Перегорел предохранитель.
    • Поломка привода электродвигателя аппарата.

    Отсоедините разъем устройства.Подсоедините его к клемме аккумулятора. Соблюдение полярности. Если при прямом подключении к источнику питания электродвигатель запускается, то привод работает исправно. Возможна проблема с проводкой, предохранителем или датчиком температуры.

    Теперь пришла очередь диагностики предохранителя. Для этого даже не обязательно открывать пластиковую коробку. При выходе из строя реле сирена перестает работать одновременно с вентилятором. Поэтому, если вы заметили пропадание звукового сигнала, значит, перегорел предохранитель.Найти его можно в моторном отсеке в небольшой пластиковой коробке. Освобождаем крышку, прижатую двумя защелками, пинцетом извлекаем сгоревший предохранитель и меняем его на новый.

    А вот диагностировать реле достаточно сложно. Особенно для тех, кто исключительно на «ты» с автоэлектриком. Для проверки работоспособности проще всего найти работающее реле и временно установить его. Если после установки нового устройства вентилятор начинает работать исправно, значит, пора заменить старый.

    Для диагностики датчика температуры, подающего сигнал на радиатор, необходимо отсоединить разъем от датчика и включить зажигание. Запустится аварийный режим, при котором начнет дуть электровентилятор. Если вентилятор запускается с опозданием при отсоединении разъема, скорее всего датчик вышел из строя. Замена займет не более пяти минут. Нужно всего лишь открутить крестовой отверткой два болта и установить на их место новое устройство.

    Даже если неисправность возникла в самом вентиляторе ВАЗ 2114, это не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. А вот при неисправном электродвигателе гораздо проще приобрести новый механизм.

    Как заменить

    Если вы убедились, что причина неисправности кроется в двигателе вентилятора, то самый простой способ проведения ремонта — полная замена устройства. Нет смысла тратиться на новый кожух.Дешевле будет просто купить новый электродвигатель.

    Необходимый инструмент

    Специальный инструмент не требуется. Работа проводится элементарно просто с помощью торцевых ключей на 8 и 10 и крестовой отвертки.

    Пошаговый алгоритм работы

    Мотор вентилятора охлаждения можно заменить без демонтажа радиатора.

    1. Отсоедините разъем и жгут проводов устройства от кожуха.
    2. Отвинтите крепежные болты ключом на 10.
    3. Отвинтите нижнюю крепежную гайку.
    4. С помощью торцового ключа на 10 отверните гайку крепления радиатора.
    5. С помощью торцевого ключа на 8 отверните две гайки прижимной пластины.
    6. Снимите пластину.
    7. Снимите электровентилятор вместе с кожухом.
    8. Приступаем к демонтажу электродвигателя. Ключом на 10 ослабьте три гайки крепления и снимите двигатель вместе с лопастями.
    9. С помощью отвертки выньте стопорную шайбу.
    10. И сними.
    11. Снимите рабочее колесо.
    12. Установите рабочее колесо на новый двигатель. Убедитесь, что штифт вала находится в канавке крыльчатки.
    13. Соберите узел в обратном порядке.

    Как заменить датчик температуры

    Перед началом работ необходимо частично слить охлаждающую жидкость из блока цилиндров.

    Что делать, если электрический вентилятор работает постоянно?

    Иногда возникает другая проблема. Многих автомобилистов интересует, почему на ВАЗ 2114 постоянно работает вентилятор?

    Возможны четыре причины неисправности:

    1. произошло короткое замыкание в электрической цепи;
    2. произошла поломка реле электровентилятора;
    3. требует замены термодатчика;
    4. сломался электронный блок.

    Чаще всего вентилятор начинает постоянно работать в результате короткого замыкания в проводах. Электрическая цепь остается включенной независимо от сигналов датчика температуры и реле.

    Чтобы устранить проблему, нужно прозвонить каждый провод и найти место сплавления. Иногда это заметно даже при визуальном осмотре.

    Если прозвон не помогает выявить неисправность, необходимо проверить и заменить реле вентилятора. Стоимость устройства невысокая.Поэтому для диагностики проще купить новое реле и заменить на старое.

    Если это не поможет, то нужно проверить работу датчика температуры. Ведь именно он отвечает за включение и выключение электродвигателя вентилятора ВАЗ 2114.

    Если все остальные элементы системы исправны, необходимо проверить электронный модуль. Это редко терпит неудачу. Если проблема все же возникает в нем, придется выполнить полный сброс ошибки.Иногда помогает только полная перепрошивка. Не каждый способен выполнить эту работу самостоятельно. Поэтому лучше обратиться за помощью в автосервис.

    Также было бы полезно установить на ВАЗ 2114 кнопку принудительного запуска и остановки вентилятора.

    Такое решение может оказаться очень полезным, если поломка произошла где-то на трассе вдали от города. В этом случае с помощью кнопки на панели приборов можно принудительно запустить вентилятор для охлаждения двигателя.

    При желании владельца ВАЗ-2114 его можно оборудовать кондиционером, что позволит всем в эти жаркие летние дни в салоне этого легкового автомобиля чувствовать себя комфортно…Тогда при включении кондиционера должен включаться и вентилятор системы охлаждения двигателя, вне зависимости от того, какая температура будет у охлаждающей жидкости. Потому что так работает электрическая цепь включения, при наличии кондиционера.

    Но, на тех автомобилях ВАЗ-2114, где нет кондиционера, вентилятор системы охлаждения двигателя должен работать при нагреве антифриза до температуры 101 градус. Если двигатель вентилятора включается и начинает работать даже на непрогретом двигателе, то решить эту проблему нужно водителю.

    В начале нужно проверить целостность изоляции проводов, идущих к датчику температуры охлаждающей жидкости (ДТОЖ), который находится в ГБЦ, на его впускном патрубке. Если по каким-то причинам они стали замыкать на массу, то должен включиться вентилятор, так как этот ложный сигнал сообщает контроллеру о том, что температура антифриза в системе охлаждения двигателя поднялась до 130 градусов. Так как контроллер не знает, что этот сигнал ложный, он естественно включает вентилятор в работу.

    Вторая причина постоянно работающего вентилятора ВАЗ-2114 может быть связана с «глюком» контроллера, который включает его по управляющему сигналу датчика охлаждающей жидкости, а после снижения температуры антифриза, в результате работа вентилятора, выключать не хочет. Это может быть связано с прошивкой контроллера.

    Напряжение на клеммы электродвигателя вентилятора охлаждения двигателя подается через контакты реле, которое находится в дополнительном блоке реле и предохранителей, расположенном в ногах переднего пассажира за боковой крышкой, закрывающей переднюю консоль .. Если контакты этого реле залипли, то вентилятор включится и будет работать сразу после поворота ключа в замке зажигания.

    Если вентилятор включается не сразу, а только после прогрева двигателя и далее не выключается, то причина такой его работы может быть связана с низким уровнем антифриза в системе охлаждения двигателя или с неисправностью термостат, который отказывается открывать свой клапан для циркуляции жидкости по большому кругу (через радиатор). Проверить это довольно легко.Откройте капот и на холодном двигателе нужно проверить уровень охлаждающей жидкости. Если он в норме, запустите двигатель, дайте ему прогреться до рабочей температуры и потрогайте рукой подводящий шланг радиатора.

    Вентилятор используется для создания воздушных потоков, направляемых на радиатор двигателя. Это необходимо для того, чтобы охлаждать жидкость, которая по нему циркулирует.

    Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных потоков воздуха.Но когда автомобиль переходит в режим замедления или холостого хода при работающем двигателе, роль винта становится незаменимой.

    Включение происходит после подачи соответствующего сигнала с электронного блока управления. ЭБУ, в свою очередь, узнает о необходимости включения вентилятора от датчика температуры. Порог включения 103-105 градусов Цельсия.

    В случае с ВАЗ 2114 вентилятор (винтовой) расположен в моторном отсеке с обратной стороны радиатора.

    Почему не работает

    Есть несколько причин, по которым пропеллер может не включаться, когда этого требует температурная ситуация:

    • Вышел из строя электродвигатель вентилятора, то есть привод;
    • Перегорел предохранитель;
    • Сбой реле;
    • Обрыв проводки;
    • Разъемы датчиков потеряли контакты;
    • Датчик неисправен.

    Поиск неисправности

    Зона поиска проблем

    Пояснение

    Проверка гребного винта

    Отсоединяет разъем на гребном винте и подключается непосредственно к аккумулятору. Если вентилятор работает, привод в порядке. Если пропеллер по-прежнему не крутится, проблема в электродвигателе.

    Проводка и контакты

    Если не работает пропеллер, обязательно проверить состояние проводки и убедиться в исправности контактов датчика

    Эти два элемента находятся в моторном отсеке слева, ближе к водителю, внутри монтажного блока.Вентилятор имеет предохранитель с маркировкой F4 с номинальным током 20А. Проверку можно выполнить, нажав кнопку звукового сигнала. Почему? Потому что он тоже подключен к этому предохранителю. Или проверить тестером

    Находится там же, где и предохранитель. Для эффективной проверки лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить

    Для проверки датчика отключите питание от датчика.Если он сработает, пропеллер начнет работать в аварийном режиме, то есть будет непрерывно дуть. Отсоедините разъем и включите зажигание. Если пропеллер крутится, то датчик сломан. Нужна замена

    Когда менять

    Если причиной всех проблем является сам вентилятор, менять его не обязательно, так как в некоторых случаях его можно отремонтировать. Поломки часто связаны с подшипником или щетками.

    Если причиной поломки стал выход из строя электродвигателя из-за обрыва проводки или короткого замыкания, не стоит рисковать его ремонтом.Проще и лучше заменить весь привод.

    Если ездить на автомобиле без пропеллера охлаждения, то он перегреет охлаждающую жидкость и разрушит патрубки, резиновые элементы, прокладку главного блока и клапанную крышку. Недалеко от разрушения компонентов поршневой группы.

    Категорически запрещается эксплуатировать автомобиль со сломанным вентилятором.

    Цена вопроса

    Прежде чем заняться проблемой с неработающим крыльчаткой радиатора, многим важно знать о стоимости комплектующих и работ.

    Новый элемент будет стоить сегодня около 1,5-2,5 тысяч рублей в зависимости от модели и региона. Стоимость замены на СТО составит от 400 рублей и выше. Хотя на это не обязательно тратиться, так как самостоятельная замена займет у вас не более получаса. Да и особо сложного тут ничего нет.

    Замена

    Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, потребуется достаточно небольшой набор инструментов, в который входят:

    • Крестовая отвертка;
    • Торцевой ключ на 8 мм;
    • Торцевой ключ на 10 мм.

    Если вы готовы, то приступим.

    1. Припаркуйте автомобиль на ровной поверхности, включите ручной тормоз. На всякий случай можно под колеса своего ВАЗ 2114 поставить дополнительные опоры. Меры предосторожности никогда не пропустят.
    2. Поднимите капот, отсоедините минусовую клемму от аккумулятора.
    3. Ключом на 10 мм демонтируются крепления корпуса воздушного фильтра.
    4. С помощью отвертки ослабьте хомут воздуховода, расположенного на датчике массового расхода воздуха.Так вы сможете убрать гофру. Сделай это.
    5. Крышка корпуса воздушного фильтра имеет саморезы, которые удерживают ее на месте. Они откручиваются отверткой, после чего фильтрующая составляющая снимается со своего посадочного места.
    6. Теперь возьмите ключ на 8 мм и с его помощью демонтируйте крепления воздухозаборника, а затем снимите сам воздухозаборник.
    7. Теперь ключом на 10 и 8 миллиметров снимаются гайки крепления на корпусе вентилятора по всему периметру. Там вы найдете в общей сложности 6 орехов.
    8. Отсоедините разъем от провода от разъема вашего сломанного вентилятора.
    9. Снимите кожух вентилятора, захватив при этом привод, то есть электродвигатель.
    10. Вооружившись ключом на 10 мм, нужно демонтировать три болта крепления, которые удерживают электродвигатель на кожухе.
    11. Установите новый вентилятор вместо старого устройства.
    12. Возвращаем все крепления на место, подключаем коннекторы, и проводим сборку в обратном порядке.

    После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. Пока не включится вентилятор и не начнет крутиться пропеллер. Это займет не более 5 минут. Вскоре вентилятор должен отключиться сам по себе. Если не останавливается, выключите двигатель. Повторите эксперимент.

    Где находится блок управления центральным замком? Установка, возможные неисправности

    Большинство современных автомобилей, в т.ч. и продукции АвтоВАЗа, оснащены центральным замком.Основной функцией этой системы является предотвращение попыток несанкционированного доступа в салон и угона автомобиля. В комплектацию центрального замка входит электронный блок, исполнительные механизмы или актуаторы, концевые выключатели, брелок для управления работой центрального замка. Как и любая техника, центральные замки выходят из строя.

    В процессе ремонта у автовладельцев могут возникнуть трудности. Не все знают, где находится блок управления центральным замком. Но зачастую причина всех неисправностей именно в нем.

    Особенности устройства

    Центральный замок представляет собой комплекс оборудования, который при получении определенных команд открывает или закрывает автомобиль. Для большего удобства использования процесс выдачи команды выполняется удаленно (дистанционно).

    Некоторые автовладельцы выбирают для себя удобную функцию блокировки всех дверей в определенный период. Почему это необходимо? Эта функция очень полезна, когда водитель не успел или совсем забыл закрыть дверь. А вот если вы потеряли ключи, а второго пульта нет, то это серьезная проблема.В случае дорожно-транспортных происшествий система безопасности автоматически откроет все замки.

    Устройство

    Схема центрального замка представляет собой набор датчиков, концевых выключателей, исполнительных механизмов, блока управления.

    Концевые выключатели необходимы для получения информации о положении двери. Эти данные передаются на блок управления. За счет переключателей запорная часть фиксируется. Двери автомобиля оборудованы специальным кулачковым устройством. Чтобы его можно было зафиксировать, в передних дверях есть специальные миниатюрные выключатели.Каждый привод имеет два переключателя. Один переключатель отвечает за запирание замков, а второй за открытие. Схема также предусматривает еще два исполнительных механизма. В приводе замка на рычажном устройстве установлен еще один выключатель. Он определяет, открыта ли дверь. Если это так, контакты переключателя замыкаются. Центральный замок отключен.

    Блок управления центральным замком ВАЗ-2110 получает сигналы от миниатюрных переключателей и затем выдает команду на механизмы управления. Для открытия замков сигнал подается на приводы.

    Установка центрального замка

    Центральный замок в автомобиле (и в частности в автомобилях от АвтоВАЗа) — это дополнительная опция. Впрочем, это актуально для 2000-х. Теперь вся продукция АвтоВАЗа стандартно оснащается во всех комплектациях центральным замком. На тех автомобилях, где центральный замок не установлен, установить устройство может сам владелец. Установка центрального замка не сложная процедура.

    Первый шаг — отсоединить клеммы аккумулятора.Также снимите дверные карты и оконный механизм. После этого необходимо выбрать подходящее место для установки активаторов. Механизм может быть установлен в любом положении. Но важно, чтобы тяга привода могла свободно двигаться. Автомобили ВАЗ-2110

    имеют особую конструкцию дверей. Стержень перед установкой необходимо согнуть определенным образом. Этот угол должен быть как минимальным, так и четким. Если она находится близко к дуге или расстояние от стержня до защелки слишком велико, в системе могут возникнуть проблемы.Не хватит мощности для осуществления тяги. Все усилия уйдут на преодоление изгиба.

    Особенности прокладки проводов

    После установки активатора проложить провода от каждой двери автомобиля до места, где находится блок управления центральным замком. На «десятках», как и на многих других автомобилях, провода лучше прокладывать по низу дверей.

    Так что на них не повлияют электрические стеклоподъемники и другие движущиеся компоненты. В местах соединения проводов их хорошо изолируют.В противном случае возможно короткое замыкание. Для прокладки проводов между кузовом автомобиля и дверями используются резиновые гофрированные детали. После того, как провода протянуты, убедитесь, что они не оборваны в процессе эксплуатации двери.

    Монтаж блока управления

    Установка центрального замка также предусматривает установку блока управления. Чаще всего его размещают либо в дверном проеме, либо за центральной панелью. Имейте в виду, что от расположения агрегата зависит безопасность автомобиля. Системы управления устанавливаются в труднодоступных для угонщиков местах.

    От того, где находится блок управления центральным замком, будет зависеть не только безопасность автомобиля в плане угона, но и работоспособность самой системы. Не рекомендуется устанавливать управляющую электронику внизу дверей. Там скапливается грязь и вода. Через некоторое время это может привести к выходу устройства из строя. Также при установке агрегата рекомендуется обратить внимание на окна. Блок не должен мешать их работе.

    Связь

    Далее система подключается.Для этого в комплекте есть схема центрального замка.

    Аккумулятор подключен к аккумулятору через предохранитель. После подключения всех проводов проверяют, как работает оборудование. В процессе тестирования следует обратить внимание на плавность хода и легкость работы механизма. Если соленоид не дает достаточного усилия для перемещения тяги, то следует еще раз проверить место установки привода.

    Центральный замок с сигнализацией может работать в комплексе. Современные сигнализации имеют возможность подключения к ним центрального замка.Но здесь необходимо обратить внимание на совместимость электрических цепей.

    Типичные неисправности

    Эти устройства также выходят из строя. Существует много причин для этого. Для выявления поломки необходимо провести диагностику. Бывают механические поломки и электрические. Рассмотрите эти проблемы и узнайте, как их исправить. Хотя иногда ремонт активатора экономически невыгоден, дешевле просто купить новый центральный замок. Цена активатора 200 руб.

    Механические неисправности

    К ним относятся различные механические повреждения, ослабление рулевых тяг. Крепление концевого выключателя могло ослабнуть. Это связано с нарушениями нормативной информации, разрушением или даже износом деталей в редукторе привода.

    К механическим относятся поломки, причина которых связана с некачественным монтажом и наладкой. Если такие проблемы наблюдаются, их следует устранить как можно быстрее и устранить причины.Но проще заменить центральный замок. Цена исполнительных устройств начинается от двухсот рублей.

    Электрические поломки

    К этим проблемам относятся все неисправности, которые могут возникнуть в электрической цепи. Перед началом диагностики следует проверить, что электрическая сеть в машине полностью исправна, в пульте заряжены батарейки, не перегорели предохранители в модуле центрального замка. Зачастую восстановить работу неисправного центрального замка удавалось только заменой предохранителей.Если центральный замок все же не работает, следует искать поломку в пульте или в самом механизме.

    Если пульт неисправен, то выполнить перезапись кода в электронный ключ. Если проблема не может быть решена таким образом, возможно, неисправен передатчик в ключе. В этих случаях специалисты рекомендуют иметь другой ключ с кодом. Если вы потеряли ключи, вам придется приобрести новые.

    Также поломка может быть связана с приемником дистанционного управления.Самый простой способ выявить неисправность – установить заведомо исправный приемник. Если такой возможности нет, то демонтируйте дверные карты. После проверки механической части проверяется, поступает ли энергия на клеммы управления исполнительных механизмов. Провода могли оборваться или порвались.

    Отсутствие питания на клеммах также из-за окисления проводов. Блок управления может выйти из строя из-за различных неполадок в системе управления сигнализацией. Здесь поможет замена блока. Достаточно знать, где находится блок управления центральным замком.Часто он находится за магнитолой, со стороны водителя. Тогда вам нужно отключить его и установить вместо него новый.

    Заключение

    Итак, мы выяснили, что представляет собой центральный замок в автомобиле. Как видите, это очень полезное устройство, значительно облегчающее процесс запирания дверей. Отзывы тех, кто уже пользуется таким устройством, только положительные, что говорит о его удобстве.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
