Для приведения в движение различных станков или механизмов на предприятиях тяжелой и легкой промышленности в большинстве случаев используются электродвигатели переменного тока. Электрические машины постоянного тока распространены в меньшей мере и чаще всего применяются в качестве тяговых агрегатов на городском электротранспорте, поездах, складских погрузчиках и тележках.

Чтобы достичь максимальной энергоэффективности производственных процессов, нужно правильно подходить к выбору двигателя для привода.

Синхронный и асинхронный двигатель – отличия для чайников

Конструкция асинхронных и синхронных электрических машин практически одинакова. У обоих электродвигателей есть неподвижный статор, состоящий из обмоток (катушек), которые уложены в пазы сердечника, набранного из пластин, выполненных из электротехнической стали, и подвижный ротор.

Обмотки статора сдвинуты друг относительно друга на угол, равный 120°, поэтому проходящий по ним электрический ток создает вращающееся магнитное поле, которое вовлекает в движение ротор. Вот именно здесь и проявляется основное отличие этих электрических машин – конструкция ротора, от которой зависит скорость его вращения.

Асинхронный двигатель

Ротор такого двигателя может быть короткозамкнутым или фазным.

Вне зависимости от типа ротора в этих двигателях частота вращения ротора всегда будет меньше скорости вращения магнитного поля статора. Эта разница обусловлена законами физики:

  • силовые линии магнитного поля статора, пересекая замкнутый контур ротора, индуцируют в нем электродвижущую силу, а значит и собственное магнитное поле;
  • в результате взаимодействия этих полей, имеющих одинаковую полярность, возникает крутящий момент, вызывающий вращение ротора;
  • в тот момент, когда скорости вращения магнитных полей становятся одинаковыми, возникновение ЭДС в роторе прекращается, в результате чего крутящий момент стремится к нулю;
  • как только частота вращения ротора начинает отставать от скорости вращения поля статора, возникновение ЭДС возобновляется.

Синхронный двигатель

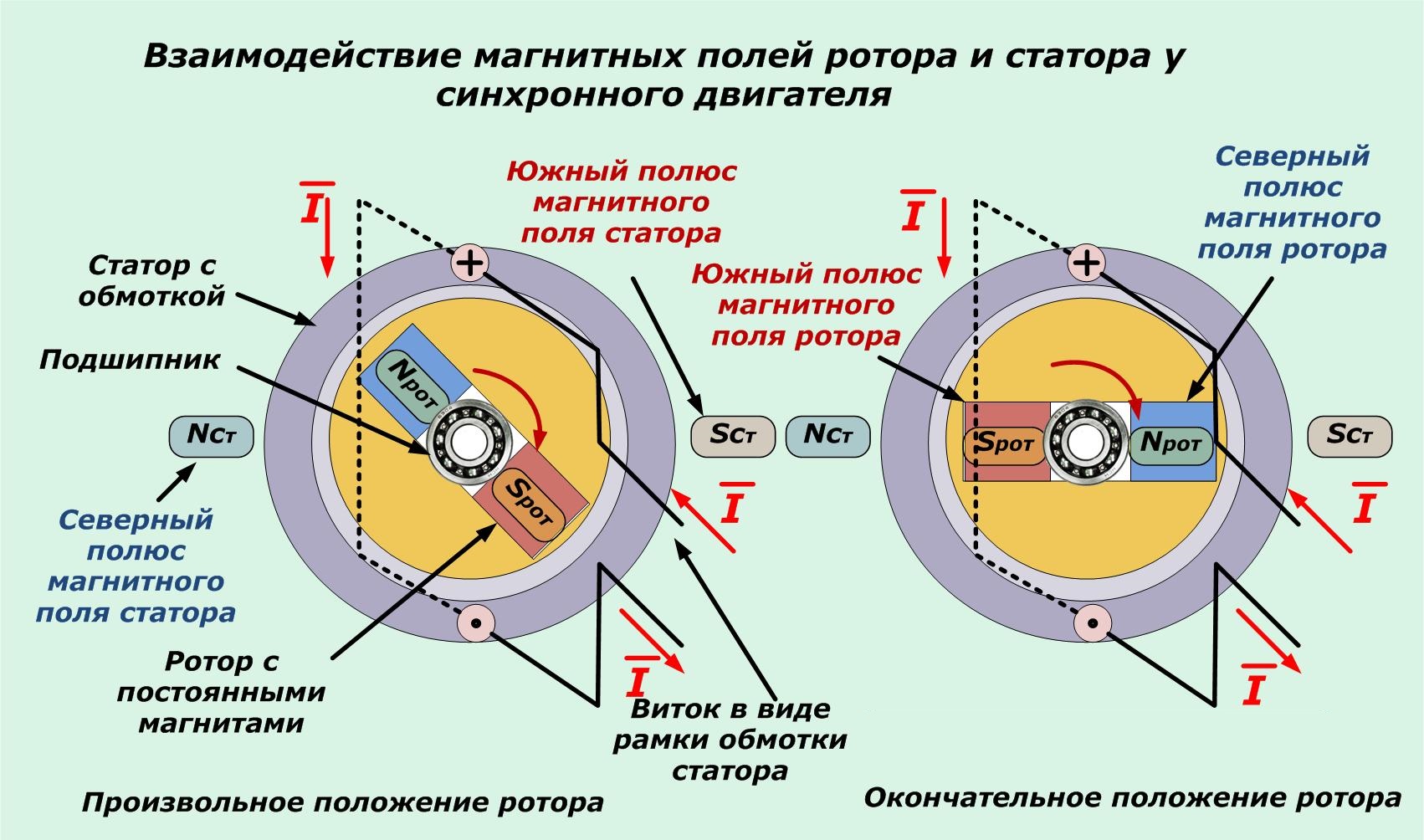

Ротор таких двигателей комплектуется постоянными магнитами или обмотками возбуждения. Обмотки могут быть как явнополюсными, так и распределенными (уложенными в пазы ротора). Кроме того, ротор синхронной машины может иметь и короткозамкнутые обмотки.

После разгона ротора до скорости близкой к частоте вращения магнитного поля статора, на катушки полюсов через щеточно-контактный узел подается постоянное напряжение, которое возбуждает в них постоянное магнитное поле. Противоположные полюса магнитных полей притягиваются друг к другу и частота вращения ротора становится синхронной.

Разгон ротора может осуществляться с помощью вспомогательного двигателя или в асинхронном режиме, благодаря короткозамкнутой обмотке.

Недостатки и преимущества двигателей

Синхронные двигатели имеют довольно сложную конструкцию, обусловленную наличием щеточного узла. Кроме того, для их работы требуется дополнительный источник постоянного тока. Еще одним недостатком является невозможность их эксплуатации в условиях частых пусков и остановов. Однако все это компенсируется большой мощностью, высоким КПД, устойчивостью к перепадам напряжения в питающей сети и стабильной частотой вращения вала, вне зависимости от величины нагрузки на него.

Асинхронный двигатель в отличие от синхронных машин более чувствителен к колебаниям напряжения и не может сохранять номинальную скорость вращения, при увеличении нагрузки. Но простота конструкции, длительный срок эксплуатации, универсальность применения, способность работать в режиме частых включений и остановок делают эти машины наиболее распространенными в промышленном и бытовом секторе.

Для оформления заказа позвоните менеджерам компании Кабель.РФ® по телефону +7 (495) 646-08-58 или пришлите заявку на электронную почту [email protected] с указанием требуемой модели электродвигателя, целей и условий эксплуатации. Менеджер поможет Вам подобрать нужную марку с учетом Ваших пожеланий и потребностей.

Синхронный, асинхронный – какая разница?! — Электродвигатели для складского и подъемно-транспортного оборудования – Склад и техника

И. Станкевич

Обычно о том, какие электродвигатели стоят на том или ином оборудовании, его владельцы особенно не задумываются, но только до тех пор, пока они не выходят из строя. А уже первые «болезни» этих «скромных тружеников» вызывают коллапс необъятных потоков грузов. На склады России поступает много иностранного подъемно-транспортного оборудования, и читателям будет интересно узнать, какие существуют типы и исполнения электродвигателей, работающих в этих машинах и механизмах.

Электродвигатели – непременная составляющая подъемно-транспортного и автоматизированного оборудования: конвейеров, автоматизированных складов, штабелеров, упаковочных автоматов и иной складской техники. Обычно эти агрегаты подбирают для своего оборудования сами изготовители, но все чаще бывает так, что покупатели и владельцы машин сами могут выбирать электрические силовые агрегаты для нужд своего предприятия в зависимости, например, от специфики условий работы отдельных его участков. В некоторых случаях компании комплектуют электродвигателями одного типа технику на всех своих складах и предприятиях, чтобы за счет унификации процедур и запчастей сократить расходы на техобслуживание. Иногда электродвигатели выбирают по соображениям невысокой стоимости.

В складском и подъемно-транспортном оборудовании наиболее широко применяют электродвигатели пяти типов:

  • электродвигатели постоянного тока с возбуждением от постоянного магнита;
  • асинхронные электродвигатели переменного тока. Их применяют в оборудовании непрерывного цикла, например, в обычных конвейерах;
  • серводвигатели (сервомоторы). Они работают в машинах, которые должны совершать точные движения, перемещать и позиционировать грузы на строго определенные места: в штабелерах, автоматических складских системах;
  • линейные асинхронные двигатели. Используются в оборудовании, для которого важна прежде всего высокая скорость работы, например, в сортировочных машинах;
  • мотор-ролики (или мотор-барабаны), т. е. ведущие герметичные ролики, внутри которых заключены небольшие электродвигатели и редукторы. Используются для привода конвейеров, работающих периодически. Раньше складское подъемно-транспортное оборудование оснащали электродвигателями постоянного тока с возбуждением от постоянных магнитов. В настоящее время машины и автоматы комплектуют асинхронными электродвигателями переменного тока, применение которых постоянно расширяется.

В чем преимущества асинхронных электродвигателей?

Асинхронные двигатели переменного тока проще и дешевле электродвигателей других типов, поэтому в настоящее время их применяют все чаще. При выборе асинхронного двигателя следует учитывать два фактора – к.п.д. преобразования энергии и тип исполнения агрегата.

К.п.д. В ряде стран законодательством установлена минимальная величина к.п.д. для электродвигателей приводов, однако многие производители изготавливают электродвигатели по более жестким стандартам Национальной ассоциации производителей электрооборудования США (NEMA).

Если, выбирая электродвигатель, вы видите, что он соответствует стандарту NEMA Premium, то это гарантирует его высокий к.п.д., надежность и экономичность.

У электродвигателей обычного качества к.п.д. равен 75…85%, у агрегатов высшего качества – 85…95%. Как считают специалисты, агрегаты с высоким к.п.д. стоят намного дороже обычных, но если электродвигатель будет работать непрерывно, он окупится быстро. Кроме того, благодаря экономии энергии улучшается экологическая обстановка, на которую все больше обращают внимание в цивилизованных государствах.

Тип исполнения – важная характеристика при выборе электродвигателя. Существует пять основных исполнений асинхронных электродвигателей:

• ODP (Open drip proof) – «каплезащищенный электродвигатель открытого исполнения». Этот тип электродвигателей наиболее широко используют в промышленности. Они не оборудованы вентилятором и имеют проемы в корпусе, через которые внутрь может проникнуть грязь и влага, поэтому использовать такие электродвигатели рекомендуется только в закрытых помещениях;

• TEFC (Totally Enclosed Fan Cooled) – «закрытого типа с вентиляторным охлаждением». Эти двигатели оборудованы вентилятором, создающим поток воздуха через их корпус. Вентилятор герметизирован, и инородные частицы и жидкости не могут проникнуть в электродвигатель извне. Электродвигатели в исполнении TEFC часто применяют в конвейерах;

• TENV (Totally Enclosed Non-Ventilated Motor) – «закрытого типа без охлаждения». Эти электродвигатели также используются в подъемно-транспортном оборудовании складов, если есть внешний источник, создающий воздушный поток для охлаждения двигателя;

• TEBC (Totally Enclosed Blower-Cooled Motor) – «охлаждаемый обдувом». Эти двигатели комплектуют собственным вентилятором, но расположенным и управляемым снаружи. Электродвигатели типа TEBC обычно применяют в оборудовании высокой мощности: в подъемных кранах, лебедках и т. п. или в оборудовании, работающем с переменной скоростью, где электродвигатель иногда может работать с частотой вращения, близкой к нулю;

• EPFC (Explosion Proof Fan Cooled Motor) – «во взрывозащищенном исполнении с вентиляторным
охлаждением». Используются в условиях высокого содержания в воздухе горючих и взрывоопасных элементов, например, паров бензина, других нефтепродуктов, аммиака, угольной пыли и проч.

Возможности применения любого асинхронного электродвигателя расширяются благодаря использованию электропривода с частотным регулированием (VFD). Асинхронные электродвигатели традиционной конструкции работают с постоянной частотой. Электропривод с частотным регулированием позволяет менять скорость двигателя и всей машины. В складском подъемно-транспортном оборудовании электроприводы с частотным регулированием позволяют максимально увеличивать скорость в «пиковые» периоды работы и снижать в другое время, благодаря чему экономится энергия и средства.

Серводвигатели

Эти двигатели занимают свою особую нишу – они работают в оборудовании, где требуется точное регулирование положения и скорости движений. Эти устройства специально разработаны как электродвигатели с якорем малого диаметра, но развивающие высокий крутящий момент. Чем меньше якорь, тем меньше инерция и, следовательно, электродвигатель быстрее разгоняется, и машина работает быстрее.

Серводвигатели оснащают также системами управления по обратной связи: по сигналам тахометра, датчиков линейных перемещений и аналого-цифрового преобразователя (АЦП). Благодаря управлению по сигналам от этих приборов увеличивается точность движений и регулирования скорости машин. Серводвигатели применяют в оборудовании и системах, где требуется высокая точность движений: в роботизированном оборудовании, штабелерах и подобных складских машинах. Электродвигатели этого типа применяют также в оборудовании и системах, где необходима большая точность синхронизации – в машинах, выполняющих установку (позиционирование) грузов на стеллажах автоматизированных складов.

Линейные асинхронные электродвигатели

Линейные асинхронные электродвигатели – новинка в отрасли складского подъемно-транспортного оборудования. Они позволяют значительно увеличить скорость движений машин при замечательной их повторяемости и точности. Линейный асинхронный двигатель генерирует магнитное поле, которое перемещает ползун (пластину) в двигателе. Обычно ползун прикрепляется к объекту, который должен передвигаться магнитным полем: например, в сортировочных машинах ползун электродвигателя соединен с подвижным лотком распределителя.

В такой конструкции нет деталей, которые бы изнашивались. Линейные асинхронные электродвигатели обеспечивают точность движений до 0,0335 мм на 1 м перемещения, т. е. позволяют выполнять прецизионные работы. Насколько уникальна такая способность устройств, иллюстрирует тот факт, что толщина человеческого волоса составляет около 0,09 мм, т. е. в три раза больше! Скорость работы линейных асинхронных электродвигателей очень высокая – до 5 м/с, а следовательно, длительность рабочих циклов у них небольшая и производительность на высочайшем уровне. Скорость перемещения ползуна на разных отрезках в течение одного цикла можно менять, а можно задавать пошаговое перемещение – это очень полезное качество для некоторых автоматических машин.

Мотор-ролики

Линейные асинхронные электродвигатели – не единственная инновация в области электрических силовых агрегатов. В последнее время в конвейерах все шире стали применять мотор-ролики (MDR – Motor Driven Roller). Еще два года назад на выставке оборудования по транспортировке материалов и логистике ProMat в Чикаго лишь несколько фирм представили конвейеры с приводом от мотор-роликов, зато в экспозиции в январе 2007 г. в ассортименте почти каждой фирмы, предлагающей конвейеры, были модели с мотор-роликами.

В Соединенных Штатах конвейеры с приводом от мотор-роликов впервые использовала почтовая служба. Конструкция их проста. Внутри ведущего ролика устанавливается миниатюрный электродвигатель постоянного тока, работающий от напряжения 24 В, и редуктор. В обычных конвейерах один мотор-ролик приходится на 9 обычных роликов.

По словам специалистов, если конвейер перемещает грузы непрерывным потоком, привод от наружных электродвигателей более экономичен. Конвейеры с мотор-роликами рентабельны и используются в основном в тех случаях, когда надо накапливать поступающие грузы на конвейере, а затем перемещать их дальше либо когда требуется разделять поток грузов на группы и перемещать грузы группами.

У мотор-роликов целый «букет» преимуществ. Уровень шума от конвейеров, оснащенных мотор-роликами, значительно ниже, чем от обычных конвейеров. Они позволяют экономить энергию: не только благодаря более высокому к.п.д. мотор-роликов, но и потому, что конвейер работает только тогда, когда надо. Еще одно преимущество – более высокий уровень систем управления мотор-роликами. В настоящее время выпускаются конвейеры с мотор-роликами, развивающие скорость до 90 м/мин, а если поток грузов уменьшился, можно снизить скорость до 30 м/мин, уменьшив таким образом износ деталей конвейера и энергопотребление. Наконец, мотор-ролик практически не нуждается в техобслуживании. Поскольку он работает лишь тогда, когда надо, его ресурс продляется на годы. Когда электродвигатель выйдет из строя, мотор-ролик заменяют другим практически без остановки конвейера.

Какак разница между короткозамкнутым и фазным ротором

Какак разница между короткозамкнутым и фазным ротором

Ротор — вращающаяся часть двигателей и рабочих машин, на которой расположены органы, получающие энергию от рабочего тела или отдающие её рабочему телу.

Как вы знаете, асинхронные электродвигатели имеют трехфазную обмотку (три отдельные обмотки) статора, которая может формировать разное количество пар магнитных полюсов в зависимости от своей конструкции, что влияет в свою очередь на номинальные обороты двигателя при номинальной частоте питающего трехфазного напряжения. При этом роторы двигателей данного типа могут отличаться, и у асинхронных двигателей они бывают короткозамкнутыми или фазными. Чем отличается короткозамкнутый ротор от фазного ротора — об этом и пойдет речь в данной статье.

Короткозамкнутый ротор

Представления о явлении электромагнитной индукции подскажут нам, что произойдет с замкнутым витком проводника, помещенным во вращающееся магнитное поле, подобное магнитному полю статора асинхронного двигателя. Если поместить такой виток внутри статора, то когда ток на обмотку статора будет подан, в витке будет индуцироваться ЭДС, и появится ток, то есть картина примет вид: виток с током в магнитном поле. Тогда на такой виток (замкнутый контур) станет действовать пара сил Ампера, и виток начнет поворачиваться вслед за движением магнитного потока.

Так и работает асинхронный двигатель с короткозамкнутым ротором, только вместо витка на его роторе расположены медные или алюминиевые стержни, замкнутые накоротко между собой кольцами с торцов сердечника ротора. Ротор с такими короткозамкнутыми стержнями и называют короткозамкнутым или ротором типа «беличья клетка» поскольку расположенные на роторе стержни напоминают беличье колесо.

Проходящий по обмоткам статора переменный ток, порождающий вращающееся магнитное поле, наводит ток в замкнутых контурах «беличьей клетки», и весь ротор приходит во вращение, поскольку в каждый момент времени разные пары стержней ротора будут иметь различные индуцируемые токи: какие-то стержни — большие токи, какие-то — меньшие, в зависимости от положения тех или иных стержней относительно поля. И моменты никогда не будут уравновешивать ротор, поэтому он и будет вращаться, пока по обмоткам статора течет переменный ток.

К тому же стержни «беличьей клетки» немного наклонены по отношению к оси вращения — они не параллельны валу. Наклон сделан для того, чтобы момент вращения сохранялся постоянным и не пульсировал, кроме того наклон стержней позволяет снизить действие высших гармоник индуцируемых в стержнях ЭДС. Будь стержни без наклона — магнитное поле в роторе пульсировало бы.

Скольжение s

Для асинхронных двигателей всегда характерно скольжение s, возникающее из-за того, что синхронная частота вращающегося магнитного поля n1 статора выше реальной частоты вращения ротора n2.

Скольжение возникает потому, что индуцируемая в стержнях ЭДС может иметь место только при движении стержней относительно магнитного поля, то есть ротор всегда вынужден хоть немного, но отставать по скорости от магнитного поля статора. Величина скольжения равна s = (n1-n2)/n1.

Если бы ротор вращался с синхронной частотой магнитного поля статора, то в стержнях ротора не индуцировался бы ток, и ротор бы просто не стал вращаться. Поэтому ротор в асинхронном двигателе никогда не достигает синхронной частоты вращения магнитного поля статора, и всегда хоть чуть-чуть (даже если нагрузка на валу критически мала), но отстает по частоте вращения от частоты синхронной.

Скольжение s измеряется в процентах, и на холостом ходу практически приближается к 0, когда момент противодействия со стороны ротора почти отсутствует. При коротком замыкании (ротор застопорен) скольжение равно 1.

Вообще скольжение у асинхронных двигателей с короткозамкнутым ротором зависит от нагрузки и измеряется в процентах. Номинальное скольжение — это скольжение при номинальной механической нагрузке на валу в условиях, когда напряжение питания соответствует номиналу двигателя.

Фазный ротор

Асинхронные двигатели с фазным ротором, в отличие от асинхронных двигателей с короткозамкнутым ротором, имеют на роторе полноценную трехфазную обмотку. Подобно тому, как на статоре уложена трехфазная обмотка, так же и в пазах фазного ротора уложена трехфазная обмотка.

Выводы обмотки фазного ротора присоединены к контактным кольцам, насаженным на вал, и изолированным друг от друга и от вала. Обмотка фазного ротора состоит из трех частей — каждая на свою фазу — которые чаще всего соединены по схеме «звезда».

К обмотке ротора через контактные кольца и щетки присоединяется регулировочный реостат. Краны и лифты, например, пускаются под нагрузкой, и здесь необходимо развивать существенный рабочий момент. Невзирая на усложненность конструкции, асинхронные двигатели с фазным ротором обладают лучшими регулировочными возможностями касательно рабочего момента на валу, чем асинхронные двигатели с короткозамкнутым ротором, которым требуется промышленный частотный преобразователь.

Обмотка статора асинхронного двигателя с фазным ротором выполняется аналогично тому, как и на статорах асинхронных двигателей с короткозамкнутым ротором, и аналогичным путем создает, в зависимости от количества катушек (три, шесть, девять или более катушек), два, четыре и т. д. полюсов. Катушки статора сдвинуты между собой на 120, 60, 40 и т. д. градусов. При этом на фазном роторе делается столько же полюсов, сколько и на статоре.

Регулируя ток в обмотках ротора, регулируют рабочий момент двигателя и величину скольжения. Когда регулировочный реостат полностью выведен, то для уменьшения износа щеток и колец их закорачивают при помощи специального приспособления для подъема щеток.

Ранее ЭлектроВести писали, что в Атлантическом океане первый в мире телескопический ветрогенератор обеспечивает электроэнергией 5000 домохозяйств на одном из Канарских островов — Гран-Канария.

По материалам: electrik.info.

Асинхронный электродвигатель постоянного тока 220В и 380В.

Электродвигатель – машина, преобразовывающая энергию электромагнитного поля во вращательное движение (электрический двигатель). Это, пожалуй, наиболее гениальное изобретение, позволившее человечеству сделать цивилизационный скачок в индустриальное общество. Коэффициент его полезного действия составляет 95-98 процентов.

Основа принципа действия

В основе принципа действия любого электрического двигателя лежит феномен электромагнитной индукции. Если скрутить любой проводник в кольцо и через него протащить магнит, то в нем возникнет электрический ток, направление течения которого будет противоположно движению магнита. Верно и обратное: прохождение электричества через проводник вызывает индуцирование ЭДС в металлическом стержне.

Этот эффект был открыт в 1832 году английским физиком Майклом Фарадеем, создавшим прибор, состоящий из постоянного магнита и бронзового диска, помещенного между его полюсами. При вращении диска с подключенных к нему проводов снималось небольшое напряжение и переменный ток большой силы. Поэтому диск Фарадея называют еще и униполярным генератором, который при всей архаичности конструкции до сих пор используется. Например, в установках ТОКАМАК для разогрева плазмы и рельсотронах – разновидности оружия.

Электрический двигатель постоянного тока

Если к диску Фарадея подключить гальваническую батарею, то он совершит один оборот – до того момента, как совпадут разноименные полюса – ее и магнита. Электродвигатель постоянного тока в своей работе использует эффект отталкивания одноименных полюсов магнита. Чтобы вращение стало непрерывным, на его роторе закреплено особое устройство (коллектор) – кольцо из металла, поделенное на сектора диэлектриком.


Питающее напряжение подводится к коллектору посредством скользящих контактов – щеток. Когда вал машины поворачивается, сектора коллектора меняются местами и полюса остаются разноименными. Поэтому вращение продолжается. Скорость вращения ротора машин постоянного тока зависит от количества обмоток на нем. Каждая из них представляет собой своеобразный диск Фарадея и подключена к своей паре пластин коллектора.

Если ее мощность электрической машины невелика, то статорные магниты делают из природного металла с соответствующими свойствами. В промышленных машинах постоянного тока используются электромагниты – катушки из проводников. Они питаются тем же напряжением, что и катушки ротора.

Двигатели переменного тока

Конструкция электродвигателя переменного потом электроэнергии выглядит как бы вывернутой наизнанку по отношению к машинам постоянного тока. Питающее напряжение в нем подводится к статорным обмоткам, а принцип действия основан не на отталкивании одноименных полюсов магнита, а на притягивании имеющих противоположный знак.


Магнитное поле статора машины переменного тока вращается. Этот феномен возникает в результате сложения векторов магнитной индукции нескольких переменных токов, фазы синусоид которых сдвинуты друг относительно друга на некоторый угол – 900, если питание двухфазное, и 600 при трехфазном напряжении. Величины углов объясняются просто: отдельная обмотка генератора переменного тока состоит из двух катушек, а на статоре они расположены диаметрально противоположно. Если поделить 3600 на четыре (две обмотки) или на шесть (три обмотки), то получим исходные значения.

Магнитное поле ротора индуцируется  энергией в статорных обмотках и имеет два свойства:

  1. Оно противоположно статорному по знаку.
  2. Отстает от статорного, поскольку на его индукцию требуется некоторое время, а сам ротор имеет физический вес и по этой причине обладает моментом инерции.
Полюса магнитного поля ротора стремятся притянуться к противоположным полюсам статорного, но эта своеобразная погоня никогда не может закончиться по двум причинам:
  1. Линейная скорость ротора ниже из-за разницы в размерах.
  2. Существуют потери энергии в воздушном зазоре между деталями машины.

Угол рассогласования между ротором и статором достигает 180, из-за его наличия электродвигатели переменного электричества называют асинхронными.

Наиболее распространенной конструкцией является электрическая машина, обмотка ротора которой состоит из нескольких проводников, замкнутых двумя металлическими кольцами. По форме она похожа на так называемое беличье колесо. Таковы все общепромышленные электродвигатели. Они просты, но имеют неустранимый недостаток: большие пусковые токи, которые приводят к перегрузкам в сети и авариям.

Двигатели с фазным ротором запускаются плавно, без перегрузок, но они сложны и дороги. Применяются для обеспечения больших тяговых усилий. Например, в крановом оборудовании или на электротранспорте.

Видео — как работает Электродвигатель:

Как правильно эксплуатировать электродвигатель

Асинхронный электродвигатель на сегодня является наиболее широко используемым двигателем в промышленности и строительстве. Чтобы устройство было всегда в форме и не пришлось его отправлять на свалку в результате преждевременного износа, хорошие хозяева проявляют заботу о нём и эксплуатируют правильно. В этой статье мы обсудим, как правильно эксплуатировать электродвигатель во избежание возникновения неполадок при его работе.

Условия работы электрического двигателя

Электрический двигатель будет в полной мере соответствовать характеристикам, указанным в паспорте, если его, прежде всего, правильно установить и использовать. Условия обеспечения номинальных параметров двигателем следующие:

— колебания напряжения питающей сети электрического тока, к которой подключен агрегат, не должны превышать 5% от номинала;

— максимально допустимая температура воздуха, окружающего конструкцию, должна быть не более +350 С;

— во избежание перегрузки мотора необходимо следить за показаниями амперметра, не допуская увеличения силы тока более 5% от номинала;

— корпус устройства надежно следует заземлить и регулярно проверять сопротивления заземления;

— конструктивные элементы, изготовленные из коррозируемых материалов, необходимо покрыть краской. Коррозия всегда начинается на поверхности металла, а затем распространяется вглубь, ухудшая механические свойства материала;

— кабельные сети, по которым поступает питающее напряжение, следует надёжно изолировать и защитить от случайных механических повреждений. Подключение выполнить напрямую к контактным зажимам двигателя, находящимся в коробке.

Элементарные правила эксплуатации в отношении своего двигателя

Правильная эксплуатация электродвигателя обеспечивает его надёжную работу в течение всего установленного ресурса. До включения устройства в работу обязательно проверить:

— чистоту и отсутствие ненужных предметов на корпусе и рядом;

— состояние заземления;

— качество крепления статора.

Первый запуск электродвигателя лучше доверить специалисту, который будет обслуживать все движущиеся механизмы.

Рекомендации по эксплуатации асинхронных электродвигателей:

  1. У работающего двигателя основные электрические и механические показатели должны быть следующими:

— температура нагрева статора не более 900 С;

— вибрация в пределах нормы, а именно в соответствии с количеством оборотов двигателя;

— вращение ротора бесшумное, без скачков;

— установленная заводом-изготовителем величина нагрузки;

— отсутствие искрения щёток у коллекторных двигателей.

  1. Защита электрических цепей осуществляется плавкими вставками. Значение тока по номиналу пишется на вставке.

  2. Аварийное отключение электродвигателя производится в следующих случаях:

— появился сильный запах горения, дым, искры, огонь;

— повышенный уровень вибрации, из-за которого возможно разрушение двигателя;

— выход из строя электропривода;

— резкое снижение оборотов и повышенный нагрев.

Владелец также обязан планировать профилактические ремонты, которые повышают надёжность оборудования.

Некоторые двигатели используются крайне редко. Как поступать в этом случае? Рекомендуется постоянно осматривать, проверять сопротивление изоляции и запускать устройства, что позволит при необходимости без промедления их использовать.

Вывод

Конструкция асинхронного электродвигателя простая и надёжная. И, если соблюдать правила эксплуатации, в том числе не превышать основные электрические и механические параметры, установленные изготовителем, то срок его службы можно будет увеличить.

Электродвигатели

Остались вопросы?
Специалисты ЭНЕРГОПУСК ответят на Ваши вопросы:
8-800-700-11-54 (8-18, Пн-Вт)

Преимущества и недостатки асинхронного двигателя

Подавляющее большинство электродвигателей, используемых в промышленности – асинхронные двигатели с короткозамкнутым ротором. В новом оборудовании их доля составляет более 95%, остальное – серводвигатели, шаговые двигатели, щеточные двигатели постоянного тока и некоторые другие специфические виды приводов.

Преимущества асинхронного двигателя

Конструкция. По сравнению с другими типами электродвигателей асинхронный двигатель имеет наиболее простую конструкцию. С одной стороны это объясняется использованием стандартной трехфазной системы электроснабжения, с другой – принципом действия агрегата. Данная особенность обуславливает еще одно важное преимущество — невысокую цену асинхронных приводов. Среди двигателей разных типов одинаковой мощности асинхронный будет самым дешевым.

Подключение. Благодаря тому, что в стандартной трехфазной системе питания фазы сдвинуты на 120°, для формирования вращающегося поля не нужны дополнительные элементы и преобразования. Вращение поля внутри статора и, как следствие, вращение ротора обусловлены самой конструкцией асинхронного двигателя. Достаточно обеспечить подачу напряжения через коммутационный аппарат (контактор или пускатель), и двигатель будет работать.

Эксплуатация. Затраты на эксплуатацию асинхронного электродвигателя крайне малы, а обслуживание не представляет никаких сложностей. Нужно лишь время от время проводить чистку от пыли и по необходимости протягивать контакты подключения. При правильной установке и эксплуатации двигателя замена подшипников производится раз в 15-20 лет.

Недостатки асинхронных двигателей

Скорость вращения ротора. Скорость вращения вала двигателя зависит от частоты питающей сети (стандартные значения в промышленности – 50 и 60 Гц) и от количества полюсов обмоток статора.

Это можно считать недостатком в том случае, когда необходимо в процессе работы менять скорость вращения. Для решения данной проблемы были разработаны многоскоростные асинхронные двигатели, у которых имеется возможность переключения обмоток.

Кроме того, в современном оборудовании управление скоростью реализуется за счет преобразователей частоты.

Скольжение. Эффект скольжения проявляется в том, что частота вращения ротора всегда будет меньше частоты вращения поля внутри статора. Это заложено в принцип работы асинхронного двигателя и отражено в его названии. Скольжение также зависит от механической нагрузки на валу.

При необходимости скольжение можно скомпенсировать, а скорость вращения сделать независимой от нагрузки при помощи преобразователя частоты.

Величина напряжения питания. В сырых и влажных помещениях, где действуют повышенные требования к электробезопасности, применение асинхронного электродвигателя может быть невозможным. Дело в том, что из-за конструктивных особенностей такие двигатели практически не производятся на напряжение питания менее 220 В. В таких случаях применяют приводы постоянного тока, рассчитанные на напряжение 48 В и менее, либо используют гидравлические или пневматические приводы.

Чувствительность к напряжению питания. При отклонении напряжения питания более чем на 5% параметры двигателя могут отличаться от номинальных, а сам агрегат может перегреваться. Кроме того, при понижении напряжения падает момент электродвигателя, который квадратически зависит от напряжения.

При использовании преобразователя частоты скорость вращения меняется путем изменения величины и частоты питающего напряжения. Принципиально, что отношение напряжения к частоте должно быть константой.

Пусковой ток. Большой пусковой ток – проблема асинхронных двигателей мощностью более 10 кВт. При пуске ток может превышать номинальный в 5-8 раз и длиться несколько секунд. Из-за этого негативного эффекта мощные двигатели нежелательно подключать напрямую.

Чаще всего для понижения пускового тока применяют схему «Звезда-Треугольник», устройства плавного пуска и преобразователи частоты. Также можно использовать асинхронные двигатели с фазным ротором.

Пусковой момент. В силу электрических и механических переходных процессов в момент пуска двигатель обладает крайне низким КПД и большой реактивностью. Из-за низкого пускового момента привод может не справиться с началом вращения тяжелых механизмов. Этот же недостаток приводит к нагреву двигателя при пуске. Отсюда возникает другая проблема – ограничение количества пусков в единицу времени.

При использовании частотного преобразователя момент при пуске и на низких частотах может быть увеличен за счет повышения напряжения.

Вывод

Плюсы асинхронных двигателей значительно перевешивают минусы. В большинстве случаев недостатки компенсируются путем применения преобразователей частоты и других устройств пуска.

Другие полезные материалы:
Способы защиты электродвигателей
Когда не нужен плавный пуск
Когда нецелесообразно ремонтировать двигатель

Какие бывают двигатели? Типы электродвигателей. Асинхронные двигатели



В основу работы любых электродвигателей положен принцип электромагнитной индукции. Электродвигатель состоит из неподвижной части — статора (для асинхронных и синхронных движков переменного тока) либо индуктора (для движков постоянного тока) и подвижной части — ротора (для асинхронных и синхронных движков переменного тока) либо якоря (для движков постоянного тока). В роли индуктора на маломощных двигателях постоянного тока нередко используются постоянные магниты.

Все двигатели, грубо говоря можно поделить на два вида:
двигатели постоянного тока
двигатели переменного тока (асинхронные и синхронные)

Двигатели постоянного тока

По неким мнениям данный двигатель возможно еще назвать синхронной машиной постоянного тока с самосинхронизацией. Простой движок, являющийся машиной постоянного тока, состоит из постоянного магнита на индукторе (статоре), 1-го электромагнита с очевидно выраженными полюсами на якоре (двухзубцового якоря с явно выраженными полюсами и с одной обмоткой), щёточноколлекторного узла с 2-мя пластинами (ламелями) и 2-мя щётками.
Простой двигатель имеет 2 положения ротора (2 «мёртвые точки»), из которых неосуществим самозапуск, и неравномерный крутящий момент. В первом приближении магнитное поле полюсов статора равномерное (однородное).

Данные двигатели с наличием щёточно-коллекторного узла бывают:

Колекторные — электрическое устройство, в котором датчиком положения ротора и переключателем тока в обмотках является одно и то же устройство — щёточно-коллекторный узел.

Бесколекторные — замкнутая электромеханическая система, состоящая из синхронного устройства с синусоидальным распределением магнитного поля в зазоре, датчика положения ротора, преобразователя координат и усилителя мощности. Более дорогой вариант в сравнение с колекторными двигателями.

Двигатели переменного тока

По типу работы данные двигатели делятся на синхронные и асинхронные двигатели. Принципное отличие заключается в том, что в синхронных машинах 1-ая гармоника магнитодвижущей силы статора перемещается со скоростью вращения ротора (по этому сам ротор крутится со скоростью вращения магнитного поля в статоре), а у асинхронных — есть и остается разница меж скоростью вращения ротора и скоростью вращения магнитного поля в статоре (поле крутится быстрее ротора).

Синхронный — двигатель переменного тока, ротор которого крутится синхронно с магнитным полем питающего напряжения. Эти движки традиционно применяются при огромных мощностях (от сотен киловатт и выше).
Есть синхронные двигатели с дискретным угловым движением ротора — шаговые двигатели. У них данное положение ротора фиксируется подачей питания на соответствующие обмотки. Переход в другое положение исполняется путём снятия напряжения питания с одних обмоток и передачи его на другие обмотки двигателя.
Ещё один вид синхронных движков — вентильный реактивный эл-двигатель, питание обмоток которого складывается с помощью полупроводниковых элементов.

Асинхронный — двигатель переменного тока, в котором частота вращения ротора различается от частоты крутящего магнитного поля, творимого питающим напряжением, второе название асинхронных машин — индукционные обосновано тем, что ток в обмотке ротора индуцируется вертящимся полем статора. Асинхронные машины сейчас оформляют огромную часть электрических машин. В главном они используются в виде электродвигателей и считаются ключевыми преобразователями электрической энергии в механическую, причём в основном используются асинхронные движки с короткозамкнутым ротором

По количеству фаз двигатели бывают:

  • однофазные
  • двухфазные
  • трехфазные

Самые популярные и шыроковостребованые двигатели которые применяются в производстве и бытовом хозяйстве:

Однофазный асинхронный двигатель с короткозамкнутым ротором


Однофазовый асинхронный движок имеет на статоре только 1 рабочую обмотку, на которую в ходе работы мотора подается переменный ток. Хотя для запуска мотора на его статоре есть и вспомогательная обмотка, которая краткосрочно подключается к сети через конденсатор либо индуктивность, или замыкается накоротко пусковыми контактами рубильника. Это нужно для создания исходного сдвига фаз, чтоб ротор начал крутиться, по другому пульсирующее магнитное поле статора не здвинуло б ротор с места.

Ротор такового мотора, как и любого иного асинхронного мотора с короткозамкнутым ротором, являет из себя цилиндрический сердечник с залитыми алюминием пазами, с сразу отлитыми вентиляционными лопастями.
Таковой ротор именуется короткозамкнутым ротором. Однофазовые движки используются в маломощных устройствах, в том числе комнатные вентиляторы либо маленькие насосы.

Двухфазный асинхронный двигатель с короткозамкнутым ротором


Двухфазные асинхронные движки более эффективны при работе от однофазовой сети переменного тока. Они содержат на статоре две рабочие обмотки, находящиеся перпендикулярно, при этом одна из обмоток подключается к сети переменного тока напрямую, а вторая – через фазосдвигающий конденсатор, так выходит крутящееся магнитное поле, а вот без конденсатора ротор бы не двинулся с места.

Данные двигатели помимо прочего имеют короткозамкнутый ротор, а их использование еще обширнее, нежели у однофазовых. Тут уже и стиральные машинки, и разные станки. Двухфазные движки для питания от однофазовых сетей называют конденсаторными двигателями, потому что фазосдвигающий конденсатор считается часто обязательной их частью.

Трехфазный асинхронный двигатель с короткозамкнутым ротором


Трехфазный асинхронный двигатель имеет на статоре три рабочие обмотки, сдвинутые сравнительно друг друга так, что при подключении в трехфазную сеть, их магнитные поля получаются смещенными в пространстве сравнительно друг дружку на 120 градусов. При включении трехфазного мотора к трехфазной сети переменного тока, появляется крутящееся магнитное поле, приводящее в перемещение короткозамкнутый ротор.

Обмотки статора трехфазного мотора возможно соединить по схеме «звезда» либо «треугольник», при этом для питания мотора по схеме «звезда» потребуется напряжение выше, чем для схемы «треугольник», и на движке, потому, указываются 2 напряжения, к примеру: 127/220 либо 220/380. Трехфазные движки незаменимы для приведения в действие разных станков, лебедок, циркулярных пил, подъемных кранов, и т.п.

Трехфазный асинхронный двигатель с фазным ротором


Трехфазный асинхронный движок с фазным ротором имеет статор подобный описанным выше типам движков,  шихтованный магнитопровод с 3-мя уложенными в его пазы обмотками, но в фазный ротор не залиты дюралевые стержни, а уложена уже настоящая трехфазная обмотка, в соединении «звезда». Концы звезды обмотки фазного ротора выведены на три контактных кольца, насаженных на вал ротора, и электрически отделенных от него.

Посредством щеток, на кольца помимо прочего подается трехфазное переменное напряжение, и включение может быть осуществлено как впрямую, так и через реостаты. Непременно, движки с фазным ротором стоят подороже, хотя их пусковой момент под нагрузкой значительно повыше, нежели у типов движков с короткозамкнутым ротором. Именно в следствие завышенной силы и огромного пускового момента, данный вид движков отыскал использование в приводах лифтов и подъемных кранов, другими словами там, где прибор запускается под нагрузкой а не в холостую, как у двигателей с короткозамкнутым ротором.

Как правильно выбрать электрический двигатель

Перед промышленностью все чаще встает вопрос энергоэффективности. Более экологичная экономика является одной из целей Конференции по климату в Париже (COP21), на достижение которой ориентированы многие страны. Для ограничения потребления и экономии энергии в последние годы в промышленность внедряется все более энергоэффективное оборудование. Согласно исследованию Европейской Комиссии, на долю двигателей приходится 65% промышленного потребления энергии в Европе. Работа над двигателями является важным рычагом сокращения выбросов CO2. Еврокомиссия даже прогнозирует, что к 2020 году можно повысить энергоэффективность двигателей европейского производства на 20-30%.  В результате выбросы CO2 в атмосферу сократились бы на 63 млн. тонн, а экономия составила бы 135 миллиардов кВтч.

Если вы хотите использовать в своей деятельности энергоэффективные двигатели и внести свой вклад в энергосбережение и развитие планеты, вам необходимо изучить в первую очередь стандарты энергоэффективности двигателей, действующие в вашей стране или в вашем географическом регионе. Но будьте внимательны, эти стандарты применимы не ко всем двигателям, а только к асинхронным двигателям AC.

Международные нормы

  • Международная электротехническая комиссия (IEC) определила классы энергоэффективности для электродвигателей, представленных на рынке, известные как код IE, которые обобщены в международном стандарте IEC.
  • IEC определила четыре уровня энергоэффективности, которые характеризуют энергоэффективность двигателя:
    • IE1 — стандартный класс
    • IE2 — высокий класс
    • IE3 — премиум класс
    • IE4 — супер-премиум класс
  • IEC также внедрила стандарт IEC 60034-2-1:2014 для испытаний двигателей. Многие страны используют национальные стандарты для испытаний двигателей, но в то же время применяют международный стандарт IEC 60034-2-1.

В Европе

ЕС уже принял ряд директив, направленных на снижение энергопотребления двигателей, включая обязательство производителей выводить на рынок энергоэффективные двигатели:

  • C 2011 года класс IE2 обязателен для всех двигателей.
  • Класс IE3 обязателен с января 2015 года для двигателей мощностью от 7,5 до 375 кВт (или IE2, если эти двигатели оснащены преобразователем частоты).
  • Класс IE3 обязателен с января 2017 года для двигателей мощностью от 0,75 до 375 кВт.

В США

В Соединенных Штатах в силе остаются стандарты, определяемые Американской ассоциацией NEMA (Национальная ассоциация производителей электрооборудования). С 2007 года минимальный требуемый уровень установлен на уровне IE2.
Эта же классификация используется в Австралии и в Новой Зеландии.

В Азии

В Китае корейские стандарты MEPS (Minimum Energy Performance Standard) применяются для малых и средних трехфазных асинхронных двигателей с 2002 года (GB 18693). В 2012 году стандарты MEPS были приведены в соответствие со стандартами IEC, переходя от IE1 к IE2, а теперь и к IE3.

Японияпривела в соответствие свое национальное законодательство с классами эффективности IEC и включила в 2014 году в программу «Top Runner» электродвигатели уровней IE2 и IE3. Действующая с 1998 года программа Top Runner обязывает японских автопроизводителей выставлять на рынок новые модели, которые более энергоэффективны, чем предыдущие поколения, заставляя тем самым внедрять инновации в энергетику.

В Индии используется сравнительная оценка эффективности с 2009 года и национальный стандарт на уровне IE2 с 2012 года.

Разница между синхронным двигателем и асинхронным двигателем

Он всегда работает на синхронной скорости. Поэтому он называется синхронным. мотор. Всегда работает со скоростью, немного меньшей синхронной скорости. Таким образом, он называется асинхронным двигателем.
Синхронный двигатель — машина двойного возбуждения, т. е. его якорь обмотка подключена к источнику переменного тока, а ее обмотка возбуждения возбуждается от источника постоянного тока. Асинхронный двигатель представляет собой машину с однократным возбуждением, т. е. его статор обмотка питается от источника переменного тока.
Скорость не зависит от нагрузки. Скорость уменьшается с увеличением нагрузки.
Самозапуск невозможен. Для запуска требуются внешние средства. Асинхронный двигатель имеет момент самозапуска.
Синхронный двигатель более эффективен, чем асинхронный двигатель того же номинала КПД асинхронного двигателя меньше, чем у синхронного двигателя того же номинала.
Синхронный двигатель может работать в широком диапазоне коэффициентов мощности, как с опережением, так и с отставанием. Асинхронный двигатель работает только с отстающим коэффициентом мощности.
Коэффициент мощности синхронного двигателя можно изменить, изменив его возбуждение. Коэффициент мощности асинхронного двигателя не регулируется. Он становится очень плохим (отстающим) при высоких нагрузках.
Отсутствие относительного движения между вращающимся магнитным полем статора (RMF) а ротор необходим для работы синхронного двигателя. Для работы асинхронного двигателя должен быть относительный движение между RMF статора и ротором.
Для того же номинала синхронный двигатель дороже, чем асинхронный мотор. Асинхронный двигатель дешевле синхронного.
Синхронный двигатель имеет сложную конструкцию. Асинхронный двигатель имеет более простую конструкцию, чем синхронный двигатель.
Синхронный двигатель имеет более высокий пусковой момент по сравнению с асинхронным двигателем. Асинхронный двигатель имеет меньший пусковой момент.
Синхронные двигатели экономичны при скоростях ниже 300 об/мин. Асинхронные двигатели экономичны при скорости выше 600 об/мин.
Синхронные двигатели требуют возбуждения постоянного тока на роторе. Асинхронные двигатели не требуют возбуждения ротора.
Применение — Привод механических нагрузок с постоянной скоростью, коррекция коэффициента мощности электрических систем и т. д. Применение — Асинхронные двигатели используются только для привода механических нагрузок.

Типы двигателей | Клеменс Ламмерс

Как уже было сказано, существуют различные типы электродвигателей, но их можно подразделить на более мелкие.

Двигатель постоянного тока

Электродвигатели постоянного тока делятся на две подгруппы. С одной стороны, это будет двигатель постоянного тока с постоянным возбуждением, а с другой стороны, двигатель постоянного тока с электрическим возбуждением. В двигателе постоянного тока с постоянным возбуждением статор представляет собой постоянный магнит, и только ротор представляет собой электромагнит. Этот тип двигателя постоянного тока используется, например, в автомобильных стартёрах.

Другой формой может быть двигатель постоянного тока с электрическим возбуждением. В этом типе двигателя оба основных компонента являются электромагнитами. В случае двигателей постоянного тока с электрическим возбуждением проводится дополнительное различие между двигателями последовательной или главной цепи и параллельными двигателями. Разница в том, что у статора и ротора есть собственный источник напряжения в шунтирующем двигателе. Двигатель главной цепи имеет только один источник напряжения. Эти двигатели также могут работать с переменным током, поэтому их также называют универсальными двигателями.

Двигатели переменного тока и трехфазные двигатели

Трехфазные двигатели также делятся на два разных типа. С одной стороны синхронный двигатель, а с другой стороны асинхронный двигатель. В асинхронном двигателе частота ротора отстает от частоты магнитного поля.Синхронный двигатель характеризуется тем, что частоты ротора и магнитного поля идентичны. Эта разница гарантирует, что синхронные двигатели значительно более эффективны и, таким образом, могут достигать КПД до 90%. Основным недостатком синхронных двигателей является то, что они очень трудоемки в обслуживании и дороги в производстве. По этим причинам синхронные двигатели редко используются, например, в компрессорах или судовых силовых установках. Синхронные машины чаще используются в качестве генераторов. Так для выработки электроэнергии.

Трехфазный асинхронный двигатель, напротив, применяется гораздо чаще, как уже упоминалось в статье «Типы двигателей и режим их работы, подраздел трехфазный асинхронный двигатель» . Это связано с тем, что этот тип двигателя дешев в производстве и считается очень надежным и не требует особого обслуживания.

Трехфазные асинхронные двигатели можно найти практически во всех областях приводной техники. Примерами этого могут быть вентиляторные системы, насосы или конвейерные ленты.

Существуют дополнительные подкатегории для трехфазных машин. Наиболее важные подкатегории можно увидеть на следующей диаграмме.

Трехфазный синхронный двигатель и трехфазный асинхронный двигатель в чем разница?-Технический обмен-CHANGZHOU YUSONG ELECTRIC CO.,LTD.

Синхронный двигатель называется, скорость вращения магнитной обмотки якоря и ротор вращаются в одном направлении, скорости и в одном и том же направлении. Этот двигатель, как правило, имеет следующую структуру: обмотка обмотки ротора, обмотка возбуждения, централизованная; ротор без обмотки и конструкция обмотки ротора с постоянными магнитами; нет, не постоянный магнит, а зуб и прорезь.Статор с распределенной обмоткой. В конструкции в основном количество токосъемных колец и щеток сведено к минимуму, поэтому двигатель также называют машиной с вращающимся полем. Существуют также некоторые особые требования, а также структура обмоток возбуждения на статоре, которая обычно называется вращающейся арматурой (например, потолочные вентиляторы).

Асинхронный двигатель и синхронный двигатель разница между большой работой по принципу:

Синхронный двигатель работает за счет «магнитного поля вдоль магнитной цепи всегда является кратчайшим направлением», например, переходная потеря двигателя.Появилось возбуждение на роторе, N и S; а затем вращение магнитного поля статора, полюса N, S при каждом изменении, всегда с соответствующим магнитным полюсом ротора. Таким образом, формирование синхронно. Что еще более важно, количество полюсов ротора должно быть одинаковым, иначе двигатель не работает.

Асинхронный двигатель движется за счет индукции. Принцип заключается в том, что при трехфазном напряжении в обмотке статора образуется вращающееся магнитное поле, проводящий стержень ротора для разрезания магнитных силовых линий, поэтому потенциал; и направляющая подсоединена, в ней был ток.На этот раз мы будем думать о младших классах средней школы — «проводник в магнитном поле будет производить движение». Следовательно, двигатель — это «такой асинхронный двигатель». Для асинхронного асинхронного двигателя с ротором или говорящим числом полюсов является число полюсов автоматического асинхронного статора. Можно сказать, у ротора не количество полюсов. (вышеупомянутое относится к обмотке якоря в статоре). Асинхронный двигатель без поворота/перехода.

Разница между синхронными и асинхронными двигателями

авг.16, 2021

Электродвигатель — это машина, которая преобразует электрическую энергию в механическую для выполнения механических операций. Есть два типа двигателей переменного тока; синхронные двигатели и асинхронные двигатели . Они оба имеют некоторые сходства, но очень разные по работе и производительности.

Как работают двигатели переменного тока?

Двигатель постоянного тока работает за счет магнитного поля, действующего на проводник с током, на который действуют механические силы.В случае двигателей переменного тока используется концепция RMF вращающегося магнитного поля. Статор состоит из нескольких обмоток, которые генерируют переменное магнитное поле при подаче входного переменного тока. Это магнитное поле вращается вокруг ротора.

Относительная разница между вращающимся полем статора и скоростью вращения ротора называется скольжением. Если двигатель имеет нулевое скольжение или если скорость вращения ротора такая же, как и вращающееся магнитное поле статора, двигатель называется синхронным двигателем переменного тока.Если двигатель переменного тока имеет скольжение или если есть разница между скоростью поля статора и ротора, двигатель называется асинхронным двигателем.

Синхронный двигатель

Как следует из названия, ротор синхронного двигателя имеет ту же скорость, что и вращающееся магнитное поле статора, что называется синхронной скоростью.

Статор создает вращающееся магнитное поле при питании от сети переменного тока. Ротор может быть спроектирован так, чтобы генерировать собственное магнитное поле с помощью внешнего источника питания постоянного тока через токосъемные кольца или с использованием постоянных магнитов .

Ротор предназначен для создания магнитных полюсов, равных или кратных полюсам статора. Когда статор и ротор находятся под напряжением, магнитное поле ротора связано с вращающимся полем статора и вращается с точной скоростью поля статора.

Ротор синхронного двигателя вращается с синхронной скоростью, зависящей от частоты источника питания и числа полюсов обмотки статора. Следовательно, скорость двигателя не зависит от нагрузки.Чтобы изменить скорость синхронного двигателя, необходимо изменить частоту питания.

Асинхронные двигатели

Название асинхронного двигателя подразумевает, что скорость вращения ротора не синхронизирована со скоростью вращения поля статора. Если быть точным, ротор асинхронного двигателя вращается с относительно меньшей скоростью, чем RMF статора. Это происходит из-за проскальзывания между скоростями его статора и ротора.

Ротор асинхронного двигателя представляет собой либо проволочный ротор с короткозамкнутым ротором.Ротор с короткозамкнутым ротором состоит из тяжелых медных стержней, соединенных на концах, которые электрически замкнуты друг на друга с помощью токопроводящих колец. Ротор с проволочной обмоткой состоит из нескольких обмоток поверх стального многослойного железного сердечника.

Вращающееся магнитное поле статора индуцирует индукционный ток в роторе. Этот индуцированный ток протекает внутри ротора и создает собственное магнитное поле. Поскольку он работает по принципу индукции, асинхронный двигатель также называют асинхронным двигателем. Асинхронные двигатели никогда не могут работать с синхронной скоростью, но всегда медленнее синхронной скорости, в зависимости от скорости нарастания двигателя.

Можно сделать вывод, что синхронные двигатели более эффективны, но более дороги и используются для сверхнизких скоростей, обеспечивая при этом коррекцию коэффициента мощности. С другой стороны, асинхронные двигатели используются для высокоскоростных приложений с переменной скоростью, при этом они недороги и просты в эксплуатации. Теперь вы можете связаться с нами , чтобы найти больше двигателей, у нас есть синхронный двигатель с постоянными магнитами, низковольтные двигатели с короткозамкнутым ротором и так далее.

В чем разница между двигателями переменного тока и двигателями постоянного тока?

Существует много различий между двигателями переменного и постоянного тока. Наиболее очевидным отличием является тип тока, который каждый двигатель превращает в энергию: переменный ток в случае двигателей переменного тока и постоянный ток в случае двигателей постоянного тока. Двигатели переменного тока известны своей повышенной выходной мощностью и эффективностью, в то время как двигатели постоянного тока ценятся за контроль скорости и диапазон мощности. Двигатели переменного тока доступны в однофазной или трехфазной конфигурации, а двигатели постоянного тока всегда однофазные.

Подробнее о двигателях переменного тока

В двигателе переменного тока энергия поступает от магнитных полей, создаваемых катушками, намотанными на выходной вал. Двигатели переменного тока состоят из нескольких частей, включая статор и ротор. Двигатели переменного тока эффективны, долговечны, бесшумны и универсальны, что делает их жизнеспособным решением для многих нужд производства электроэнергии.

Два типа двигателей переменного тока включают:

  • Синхронный: Синхронный двигатель вращается с той же скоростью, что и частота питающего тока, что и дало название двигателю.Синхронные двигатели состоят из статора и ротора. Синхронные двигатели используются в самых разных областях.
  • Асинхронный: Асинхронные двигатели — это самые простые и надежные электродвигатели. Эти электродвигатели переменного тока состоят из двух электрических узлов: обмотки статора и узла ротора. Электрический ток, необходимый для вращения ротора, создается электромагнитной индукцией, создаваемой обмоткой статора. Асинхронные двигатели являются одними из наиболее часто используемых типов двигателей в мире.

Двигатели переменного тока используются в ряде приложений, включая насосы для пищевых продуктов, водонагреватели, оборудование для газонов и сада и многое другое.

Подробнее о двигателях постоянного тока

Энергия, используемая двигателем постоянного тока, поступает от аккумуляторов или другого источника энергии, обеспечивающего постоянное напряжение. Двигатели постоянного тока состоят из нескольких частей, наиболее заметными из которых являются подшипники, валы и редуктор или шестерни. Двигатели постоянного тока обеспечивают лучшее изменение скорости и контроль, а также создают больший крутящий момент, чем двигатели переменного тока.

Два типа двигателей постоянного тока включают:

  • Коллекторные: Коллекторные двигатели, один из старейших типов двигателей, представляют собой электродвигатели с внутренней коммутацией, работающие от постоянного тока. Коллекторные двигатели состоят из ротора, щеток, оси. Заряд и полярность щеток определяют направление и скорость двигателя.
  • Бесколлекторный: В последние годы бесколлекторные двигатели приобрели популярность во многих областях, в основном благодаря их эффективности.Бесщеточные двигатели сконструированы так же, как и щеточные, за исключением, конечно, щеток. Бесщеточные двигатели также включают в себя специальные схемы для управления скоростью и направлением. В бесщеточных двигателях вокруг ротора установлены магниты, что повышает эффективность.

Двигатели постоянного тока используются в самых разных устройствах, включая электрические инвалидные коляски, ручные опрыскиватели и насосы, кофеварки, внедорожное оборудование и многое другое.

Разница между универсальным двигателем и асинхронным двигателем — знания

19 марта 2021 г.

1.Универсальный двигатель представляет собой однофазный двигатель с последовательным возбуждением. Статор состоит из сердечника с явно выраженными полюсами и обмотки возбуждения, а ротор состоит из сердечника с явно выраженными полюсами, обмотки якоря, коллектора и вращающегося вала. Между обмоткой возбуждения и обмоткой якоря через щетку и коллектор образуется последовательная цепь.

2. Асинхронный двигатель относится к двигателю, который использует электромагнитную индукцию между статором и ротором для индукции тока в роторе для достижения электромеханического преобразования энергии.Асинхронные двигатели обычно используются в качестве электродвигателей. Асинхронный двигатель является разновидностью асинхронного двигателя. Поскольку асинхронные двигатели в основном являются асинхронными двигателями, некоторые люди теперь прямо определяют асинхронные двигатели как асинхронные двигатели при их определении.

3. Внутри серийного двигателя имеются угольные щетки, которые постепенно изнашиваются. Искры при работе, сильные электромагнитные помехи, высокая скорость, а статор и ротор имеют катушки. Асинхронные двигатели без угольных щеток (коммутаторов), как правило, с пуском от конденсатора, обычно с короткозамкнутым ротором, а статор представляет собой катушку, ротор отлит из алюминия, а однофазные, как правило, ниже 3000 оборотов (скорость и количество пар полюсов) Обратно пропорционально)

4.Универсальный двигатель имеет высокий уровень шума, большой пусковой момент и может использоваться как для переменного, так и для постоянного тока. Асинхронные двигатели менее шумные.

5. Стоимость последующего обслуживания отличается. Двигатели со щетками необходимо заменять от 200 до 1000 часов в зависимости от различных условий окружающей среды. В щеточных двигателях легко накапливается угольный порошок после долгой работы, что приводит к ухудшению изоляции двигателя. Кроме того, генерируются реверсивные искры. Для пожаро- и взрывозащищенных мест необходимо использовать защитную защиту или взрывозащищенные двигатели.Асинхронный двигатель полностью лишен этих недостатков. Пока подшипник не поврежден, двигатель, как правило, не повреждается и имеет более длительный срок службы.

Асинхронный двигатель

: как это работает? (Основы и типы)

Что такое асинхронный двигатель?

Асинхронный двигатель (также известный как асинхронный двигатель ) представляет собой широко используемый электродвигатель переменного тока. В асинхронном двигателе электрический ток в роторе, необходимый для создания крутящего момента, получается за счет электромагнитной индукции от вращающегося магнитного поля обмотки статора.Ротор асинхронного двигателя может быть ротором с короткозамкнутым ротором или ротором с обмоткой.

Асинхронные двигатели называются «асинхронными двигателями», поскольку они работают со скоростью ниже их синхронной скорости. Итак, первое, что нужно понять — что такое синхронная скорость? Типичный асинхронный двигатель

Синхронная скорость

Синхронная скорость — это скорость вращения магнитного поля во вращающейся машине, и она зависит от частоты и количества полюсов двигателя. машина.Асинхронный двигатель всегда работает на скорости меньше, чем его синхронная скорость.

Вращающееся магнитное поле, создаваемое в статоре, создает магнитный поток в роторе, заставляя ротор вращаться. Из-за отставания между током потока в роторе и током потока в статоре ротор никогда не достигнет своей скорости вращения магнитного поля (то есть синхронной скорости).

Существует два основных типа асинхронных двигателей . Типы асинхронных двигателей зависят от входного питания.Существуют однофазные асинхронные двигатели и трехфазные асинхронные двигатели. Однофазные асинхронные двигатели не являются самозапускающимися двигателями, а трехфазные асинхронные двигатели являются самозапускающимися двигателями.

Принцип работы асинхронного двигателя

Нам нужно подать двойное возбуждение, чтобы заставить двигатель постоянного тока вращаться. В двигателе постоянного тока мы подаем одно питание к статору, а другое к ротору через щеточное устройство. Но в асинхронном двигателе мы даем только одно питание, поэтому интересно узнать, как работает асинхронный двигатель.

Все просто, из самого названия понятно, что здесь задействован процесс индукции. Когда мы подаем питание на обмотку статора, в статоре создается магнитный поток из-за протекания тока в катушке. Обмотка ротора устроена так, что каждая катушка становится короткозамкнутой.

Поток от статора разрезает короткозамкнутую катушку в роторе. Поскольку катушки ротора закорочены, согласно закону электромагнитной индукции Фарадея, ток начнет течь через катушку ротора.Когда ток через катушки ротора течет, в роторе создается другой поток.

Теперь есть два потока: поток статора и поток ротора. Поток ротора будет отставать от потока статора. Из-за этого ротор будет ощущать крутящий момент, который заставит ротор вращаться в направлении вращающегося магнитного поля. Это принцип работы как однофазных, так и трехфазных асинхронных двигателей.

Типы асинхронных двигателей

Типы асинхронных двигателей можно классифицировать в зависимости от того, являются ли они однофазными или трехфазными асинхронными двигателями.

Однофазный асинхронный двигатель

Типы однофазных асинхронных двигателей включают:

  1. Асинхронный двигатель с расщепленной фазой
  2. Асинхронный двигатель с конденсаторным пуском
  3. Асинхронный двигатель с конденсаторным пуском и запуском
  4. Асинхронный двигатель с экранированным полюсом 9 Асинхронный двигатель

    Типы трехфазных асинхронных двигателей включают:

    1. Асинхронный двигатель с короткозамкнутым ротором
    2. Асинхронный двигатель с контактным кольцом

    Выше мы уже упоминали, что однофазный асинхронный двигатель не является самозапускающимся двигателем. что трехфазный асинхронный двигатель запускается самостоятельно.Так что такое самозапускающийся двигатель?

    Когда двигатель запускается автоматически без приложения к машине какой-либо внешней силы, такой двигатель называется «самозапускающимся». Например, мы видим, что когда мы включаем переключатель, вентилятор начинает вращаться автоматически, так что это самозапускающаяся машина.

    Следует отметить, что вентилятор, используемый в бытовой технике, представляет собой однофазный асинхронный двигатель, который по своей природе не запускается самостоятельно. Как? Возникает вопрос, как это работает? Мы обсудим это сейчас.

    Почему трехфазный асинхронный двигатель самостоятельно запускается?

    В трехфазной системе имеются три однофазные линии с разницей фаз 120°. Таким образом, вращающееся магнитное поле имеет ту же самую разность фаз, которая заставит ротор двигаться.

    Если рассматривать три фазы a, b и c, то при намагничивании фазы a ротор будет двигаться в сторону обмотки a фазы a, в следующий момент намагничится фаза b и притянет ротор, а затем фаза c . Таким образом, ротор будет продолжать вращаться.

    Принцип работы трехфазного асинхронного двигателя – Видео

    Почему однофазный асинхронный двигатель не запускается самостоятельно?

    У него всего одна фаза, но он заставляет вращаться ротор, так что это довольно интересно. Перед этим нам нужно знать, почему однофазный асинхронный двигатель не является самозапускающимся двигателем, и как решить эту проблему. Мы знаем, что переменный ток представляет собой синусоидальную волну и создает пульсирующее магнитное поле в равномерно распределенной обмотке статора.

    Поскольку мы можем представить пульсирующее магнитное поле как два магнитных поля, вращающихся в противоположных направлениях, результирующий крутящий момент при пуске не возникает, и, следовательно, двигатель не работает. Если после подачи питания ротор будет вращаться в любом направлении под действием внешней силы, двигатель начнет работать. Мы можем решить эту проблему, сделав обмотку статора на две обмотки — одна основная обмотка, а другая вспомогательная обмотка.

    Один конденсатор подключаем последовательно со вспомогательной обмоткой.Конденсатор будет создавать разность фаз, когда ток протекает через обе катушки. При наличии разности фаз ротор создаст пусковой момент и начнет вращаться.

    Практически мы видим, что вентилятор не вращается при отключении конденсатора от двигателя, но если вращать рукой, то он начнет вращаться. Вот почему мы используем конденсатор в однофазном асинхронном двигателе.

    Благодаря различным преимуществам асинхронного двигателя существует широкий спектр применения асинхронного двигателя.Одним из их самых больших преимуществ является высокая эффективность, которая может достигать 97%. Основным недостатком асинхронного двигателя является то, что скорость двигателя зависит от приложенной нагрузки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
