Использование и ремонт блокировки дифференциала на УАЗ

Устройство дифференциала

Дифференциал на мосте автомобиля предназначен для обеспечения прохождения колесами транспортного средства разного расстояния на поворотах или неровных участках дорожного полотна. Недостаток этого механизма становится заметен при использовании на бездорожье, когда его работа обеспечивается нагрузкой одного из 4 колес, в то время как основная ее часть должна быть выполнена другим колесом. На практике это проявляется тогда, когда авто застревает в грязи: одно из колес продолжает буксовать, а другое остается неподвижным.


Вернуться к оглавлению

Особенности использования блокировки на УАЗе

Блокировка дифференциала — специальный механизм, при помощи которого должна происходить блокирование устройства таким образом, чтобы оно не могло выполнять свою основную функцию. При этом все колеса на автомобиле начинают работать идентично. Наличие такого механизма хорошо для тех машин, в которых часто ездят по бездорожью: именно здесь он будет незаменим. Больше всего необходима блокировка дифференциала на УАЗ, который считается настоящим вездеходом.

При наличии такого механизма повышается проходимость автомобиля на труднопроходимых участках дороги. При этом увеличивается нагрузка на некоторые детали трансмиссии. Если осуществляется блокировка переднего дифференциала, это может проявиться ухудшением управляемости транспортного средства на поворотах. Не стоит использовать данный механизм слишком часто, его необходимо применять только на особенно трудных участках дорожного полотна.

На сегодня существуют блокировки нескольких видов.

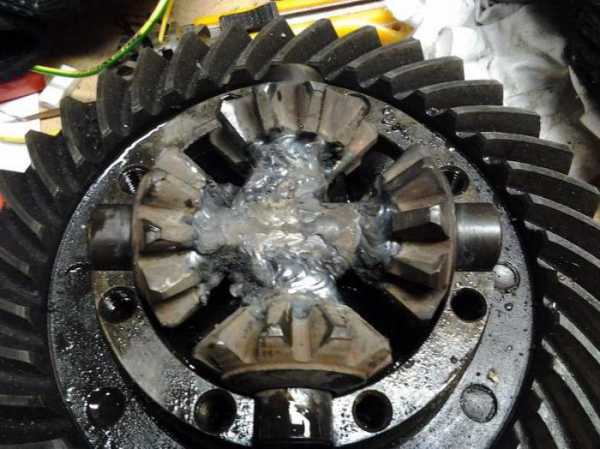

  1. Самоблокирующийся дифференциал жесткого типа, который должен сработать автоматически при наличии разницы в скорости колес. При его использовании можно ожидать ухудшения работы машины при прохождении поворотов.
  2. Гидравлический привод, который управляется при помощи специального рычага, размещенного в салоне автомобиля.
  3. Электрический привод, работающий за счет компрессора и управляемый кнопкой на пульте.
  4. Пневмопривод, функционирующий аналогично предыдущему варианту.

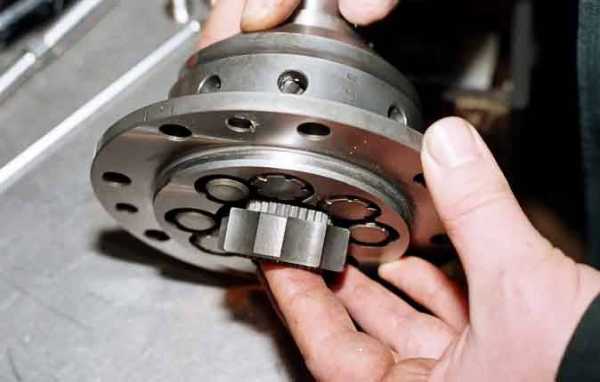

Внешний вид механизма

На УАЗе, у которого в наличии есть самоблокирующийся дифференциал, устройство будет блокироваться в случае поворота вывешенного колеса на несколько градусов. В таком состоянии дифференциал может находиться довольно долго, при этом все остановившиеся детали не изнашиваются.

Установка блокировки на УАЗ Патриот может проводиться несколькими способами:

  • повышенное трение, которое обеспечивает ограниченное проскальзывание
  • установка самоблокирующегося дифференциала на УАЗ;
  • применение локеров, обеспечивающих максимальную жесткость механизма.

Вернуться к оглавлению
Вернуться к оглавлению

Типы блокировок

Блокировка дифференциала предназначена в основном для передачи крутящего момента двигателя именно на то колесо, которое имеет наилучшее сцепление с дорожным полотном.

На этом основании существует разделение дифференциалов на межколесный и межосевой, отличающиеся методами их блокировки. Как дифференциал УАЗ Патриот может быть установлен любой из этих вариантов.

Раньше для таких целей использовались только принудительные блокировки, которые появились на рынке автомобильной техники всего несколько лет назад. Выпускаемая под маркой «Спрут», эта блокировка работала по аналогии с хорошо известной ARB. Сейчас появилось еще несколько типов блокировок, которые разительно отличаются по способу работы.

Винтовая блокировка уже используется на УАЗ и отличается от своих предшественников сравнительно большим сроком эксплуатации. Ресурс механизма практически такой же, как и у встроенного КПП, при этом он обладает довольно неплохими показателями проходимости. Особенно хорошо этот тип проявляет себя при использовании на скользкой дороге. Но есть одна проблема: как только автомобиль теряет управление хотя бы одного колеса, система начинает работать хуже, ее эффективность сразу же падает.

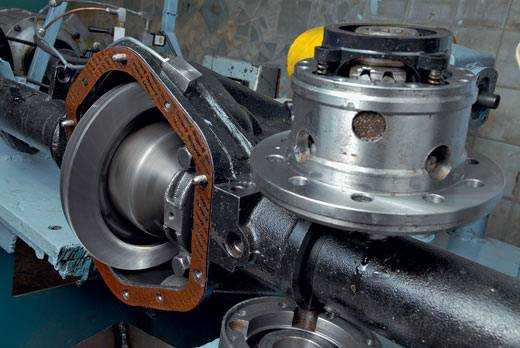

Тестирование блокировки

Дифференциал Красикова автоматического типа внешне очень похож на своего предшественника, но отличается возможностью автоматически реагировать на состояние автомобиля. При прохождении испытаний этот тип блокировки показывал себя с лучшей стороны, какие бы не предлагались задания. Пока непонятно, на протяжении какого времени механизм будет функционировать качественно и без сбоев.

В работе кулачковой блокировки все зависит от поворотных кулачков. Когда возникает пробуксовка хотя бы одного из колес автомобиля, кулачки входят в зацепление шестернями. Подобная система хорошо зарекомендовала себя на скользкой дороге. Она будет служить довольно долго независимо от условий эксплуатации.

Типы блокировок

Если с такой конструкцией что-то случилось или дифференциал стал работать неправильно, лучше провести ремонт детали. А так как механизм находится в коробке передач, то для его извлечения необходимо снять весь узел.

Первое, что нужно сделать, это вытащить полуосевые шестерни, повернув их вокруг сателлитов. Чтобы была возможность снять сателлиты, необходимо с их оси удалить стопорное кольцо. Затем следует освободить ведомую шестерню, для чего должны быть вывернуты болты в креплении дифференциала. От корпуса вся деталь отсоединяется посредством зубила и молотка.

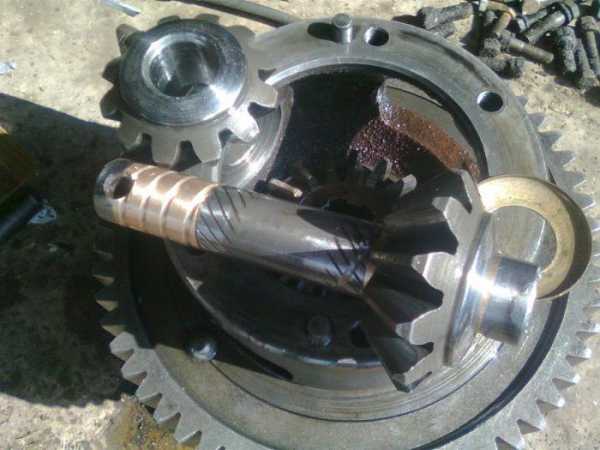

Разборка агрегата

Все отсоединенные детали могут иметь мелкие дефекты, которые с легкостью устраняются при помощи мелкозернистой шкурки. Если же они не поддаются исправлению вручную, лучше выставить дифференциал на продажу и приобрести новый. Нормальной работе дифференциала может мешать дефект на ведомой шестеренке в КПП. Желательно заменить эту деталь, чтобы исключить в дальнейшем поломку всего узла.

Быстро могут прийти в негодность подшипники, которые лучше всего сразу заменить. Корпус самого дифференциала меняют при наличии довольно изношенных посадочных мест под подшипники.


Вернуться к оглавлению

Достоинства и недостатки систем блокировки

Жесткий вариант блокировки постепенно разрушит трансмиссию транспортного средства. Во время движения на данный элемент автомобиля постоянно воздействуют так называемые знакопеременные силы. Это приводит к передаче крутящего момента двигателя только на одно колесо, что ломает полуоси.

Использование принудительной блокировки имеет одно достоинство: водитель включает его своими руками. Обычно стоимость такого варианта довольно существенна, но при этом других видимых недостатков нет. Дифференциал с повышенным трением или самоблокирующийся тип механизма позволяют в нужный момент передавать крутящий момент сразу на оба колеса, и автомобиль может продолжать движение.

Недостатком этого варианта является стремление установленного механизма заставлять крутиться оба колеса с идентичной скоростью даже при прохождении поворота. В итоге, несмотря на попытки водителя хоть как-то поворачивать руль автомобиля, машина будет автоматически ехать прямо. Стоимость данного дифференциала сравнительно небольшая, да и времени на его установку придется затратить немного. От автолюбителя в последующем требуется быть особо внимательным при совершении любых маневров на дороге.

Купить блокирующее дифференциал устройство можно на любом автомобильном рынке или в специализированном магазине. Есть возможность воспользоваться услугами завода-производителя и приобрести товар у него. Главное — знать, какой именно тип агрегата подойдет для данного транспортного средства. Для УАЗа лучше всего использовать блокировку межколесного дифференциала «военный мост» и «Спайсер».

prouazik.ru

Блокировки дифференциалов на УАЗе своими руками

С момента изобретения блокировки дифференциалов на УАЗ данная технология получила довольно широкое распространение среди автолюбителей. Данный механизм остается одним из наиболее важных узлов автомобиля, и для преимущественного большинства обывателей остается чрезвычайно сложным для понимания.

Что он собой представляет?

С помощью данного устройства крутящий момент, который генерирует силовой агрегат, передается к каждому колесу, вследствие чего машина приводится в движение. При этом есть масса ситуаций, в которых присутствует необходимость блокировки дифференциалов на УАЗ, то есть исключения данного элемента из цепи при помощи специализированных вспомогательных устройств.

Как он работает?

Если бы на автомобили не устанавливались специализированные приспособления, колеса, находящиеся на одной оси, постоянно бы вращались при одинаковой скорости, вследствие чего возникла бы масса самых разных эксплуатационных проблем, которые касаются управляемости. Таким образом, среди побочных эффектов, которые могли бы образоваться при отсутствии дифференциала и блокировки дифференциалов на УАЗ, стоит отметить завышенный, и в то же время абсолютно неравномерный расход резины, существенное увеличение нагрузки на различные элементы подвески, незначительная поворачиваемость. При помощи дифференциала появилась возможность неравномерного распределения скорости вращения, полученной каждым колесом от карданного вала.

Когда он нужен?

Не все понимают, что в реальных эксплуатационных условиях колеса могут вращаться с разной скоростью в самых разных ситуациях, а именно:

  • В процессе поворота, когда внешнее колесо должно преодолеть на порядок большее расстояние по сравнению с внутренним.
  • В условиях неровной дороги, когда оба колеса передвигаются по разному рельефу.

Все особенности, указанные выше, не являются слишком важными для ведомых полуосей по той причине, что фактически они не связаны между собой и вращаются абсолютно независимо. Однако ведущая пара получает энергию непосредственно от коробки передач, и каждое колесо имеет жесткую связь с трансмиссией, вследствие чего криволинейное движение становится достаточно трудным.

Где его используют?

Дифференциал сегодня устанавливается как на грузовом, так и на легковом транспорте вне зависимости от того, речь идет о полноприводных или же моноприводных моделях. В полноприводных машинах распределяющий редуктор обеспечивает также управление балансом усилий, который образуется между осями. В преимущественном большинстве случаев он располагается в задней части автомобиля и непосредственно связан с карданным валом.

Каким он бывает?

Стоит отметить три основные категории:

  • открытый;
  • с блокировкой;
  • дифференциал повышенного трения.

В зависимости от того, какой рассматривается тип конструкции, изменяется и природа технологии передачи усилий на колеса. В том случае, если одно колесо потеряет нормальное сцепление с дорогой, редуктором весь крутящий момент будет направлен именно на эту полуось, вследствие чего потерявшее надежную опору колесо начнет буксовать. Именно тогда и появляется необходимость блокировки дифференциалов на УАЗ, чтобы временно отключить узел и распределить вращающую силу поровну между полуосями. Таким образом, блокировка обеспечивает гораздо лучшую проходимость в некоторых ситуациях.

Варианты блокировки

В зависимости от особенностей авто используются разные схемы ограничения работы – ручная или автоматическая.

При включении блокировки колеса автомобиля будут полностью игнорировать силу сцепления с дорогой, и от двигателя на них будет передаваться равное усилие. В связи с этим обеспечивается более эффективная проходимость автомобиля, которая является невозможной в том случае, если на автомобиль устанавливается дифференциал открытого типа. Именно поэтому нет ничего удивительного в том, что в последнее время распространенной стала блокировка дифференциала военного моста УАЗ и другие варианты улучшения проходимости этого автомобиля.

Что такое блокирующийся дифференциал?

Конструктивно дифференциал, оснащенный блокировкой, устраивается точно так же, как и стандартные агрегаты открытого типа, но в данном случае дополняется механизм ограничения разницы скорости вращения пары выходных шестерен. В основе этого механизма может использоваться пневматическая, гидравлическая или электрическая система.

Наиболее популярной в последнее время стала электрическая блокировка дифференциала УАЗ, при которой блокировка осуществляется полностью автоматически или путем нажатия кнопки. Водитель может сам решить, когда ему лучше отключить работу дифференциала для того, чтобы воспользоваться преимуществами полностью равномерного вращения колес.

Где устанавливать?

В любом случае блокировка межосевого дифференциала УАЗ является полезным устройством, которое можно устанавливать самостоятельно даже в том случае, если конструкция вашего автомобиля изначально его не предусматривает. В преимущественном большинстве случаев специалисты советуют его устанавливать в задней части автомобиля, так как правильно установленная блокировка предоставит вам возможность сделать предельно ровной тягу между задними и передними колесами. Такое расположение является гораздо более безопасным и эффективным. Если же говорить об особенностях монтажных работ, то сами по себе они не являются чрезвычайно сложными, и в случае необходимости могут проводиться как в стандартной смотровой яме, так и на подъемнике.

Ручная или автоматика?

Перед установкой нужно понять, чего вы хотите добиться – полного отключения данного механизма или только определенного ограничения его функциональности. Если рассматривается полная механическая блокировка дифференциала УАЗ, то она может быть автоматической или же иметь ручное включение. Если же вы собираетесь обеспечить частичную блокировку, то в этом случае вам придется смириться с тем, что возможности провести блокировку вручную у вас не будет.

Полная

В данном случае разница в скорости вращения колес устраняется полностью, но при этом нужно понимать тот факт, что такая блокировка заднего дифференциала УАЗ в конечном итоге может привести и к определенным побочным эффектам, таким как пробуксовка на бездорожье и грунтовых дорогах, а также завышенной нагрузке на деталях колес и трансмиссии в процессе движения по твердым покрытиям. Лучше всего осуществлять полную блокировку дифференциала только вручную.

Особенности ручного блокирования

Данный вариант является наиболее понятным и удобным. Достаточно просто нажать на переключатель, вследствие чего узел ограничителя начитает работать, и полностью препятствует распределению усилия между колесами.

Избирательная блокировка является достаточно сложной, и нередко нужно полностью остановить автомобиль, чтобы настроить дифференциал на таких внедорожниках, включая УАЗ «Хантер». Блокировка дифференциала часто осуществляется также при помощи блока повышенного трения или же системы контроля тяги.

Преимущества и недостатки

В первую очередь стоит отметить преимущества, которыми отличается ручная блокировка:

  • Пока система находится в отключенном состоянии, дифференциал работает в стандартном режиме, и вы можете использовать все достоинства его применения.
  • Водитель самостоятельно решает, когда нужно блокировать систему, вследствие чего ограничитель не используется впустую.

Недостатки же являются следующими:

  • Чтобы нажать переключать, нужно ненадолго отвлечься от процесса управления, причем зачастую приходится это делать не в самых простых условиях.
  • Блокировка должна быть вовремя выключена, так как в противном случае, может нанестись повреждение самому дифференциалу.
  • Нужно проводить установку не только самого ограничителя, но также монтировать механизм, который будет приводить его в действие, и кнопку на приборную панель.

Автоматика

Главным отличием блокировки автоматического типа является то, что она работает постоянно. То есть, пока вы нажимаете педаль газа, система блокировки находится в активном состоянии и подстраивается непосредственно под особенности вашего автомобиля, а также используемого вами стиля управления, но для этого должна быть проведена крайне тонкая настройка, а также должны учитываться различные нюансы.

Преимущества и недостатки

Преимуществ у автоматики несколько:

  • Блокировка включается в любых сложных ситуациях, и водитель не должен отвлекаться для того, чтобы привести ее в действие.
  • Автоматическая система устанавливается гораздо проще по сравнению с ручной блокировкой.

Но и минусы также должны учитываться:

  • Постоянная работа блокировки дает о себе знать, вследствие чего руль несколько сопротивляется, а шины шумят при повороте.
  • Момент автоматического зацепления шестерен отчетливо заметен по щелчку, который для многих является раздражающим.

Установка и настройка

Пневмо-блокировка межколесного дифференциала УАЗ осуществляется следующим образом:

  • автомобиль располагается над смотровой ямой или же на эстакаде;
  • специалисты проводят надежное закрепление его при помощи домкратов;
  • тщательно снимаются все тормозные барабаны и колеса;
  • полуоси полностью демонтируются и аккуратно вытягиваются наружу;
  • снимается карданный вал;
  • осуществляется демонтаж редукторов;
  • устанавливается блокировка;
  • проводится повторный монтаж всех демонтированных ранее узлов.

Перед тем как будет установлен приводной тросик, осуществляется регулировка рабочего хода. Помимо указанных выше причин использования блокировки, ее часто используют для того, чтобы исправить работу дефектного дифференциала, который некорректно распределяет усилие между колесами.

При полностью отключенном дифференциале из-за того, что присутствует достаточно большой крутящий момент, часто появляются всевозможные проблемы с поворачиванием руля – это незначительная плата за то, что ваш автомобиль сможет двигаться даже в наиболее тяжелых условиях. Блокировка представляет собой достаточно сложное устройство, но даже неопытным водителем может быть установлена блокировка дифференциала УАЗ своими руками. Самое главное здесь – это тщательно подготовиться к работе, а также иметь в наличии полный комплект специальных инструментов.

fb.ru

Блокировка дифференциала на УАЗ

Дифференциал — оборудование, с помощью которого автомобильные колеса вращаются с разной скоростью в отношении друг друга. В случае установления дифференциала между полуосями (колесными приводами), это дифференциал межколесный, если он расположен между осями разными, то это – межосевой дифференциал.


Для лучшей проходимости механизм дифференциала выполняют с системой блокировки. Для чего это необходимо? Именно для удобства передвижения автомобиля. В случае попадания колеса ведущей оси в яму с жидкой грязью или глиной, оно будет скользить, и буксовать, не имея сцепления с грунтом. А колесо, стоящее на твердом грунте в состоянии покоя, не будет передавать движения вперед.

Блокировка дифференциала на УАЗ выполняется следующими способами:
•Блокировка жестким способом – локеры (locker в переводе с английского замок), максимально жестко блокирует механизм
•Блокировка путем повышенного трения – ограниченного проскальзывания.
•Блокировка с помощью самоблокирующегося дифференциала патриот

Блокировка дифференциала на УАЗ Патриот

Блокировка дифференциала на УАЗ Патриот обеспечивает отличную проходимость по любым дорогам. Этому способствуют шариковые дифференциалы ДАК, установленные в мостах.

ДАК — дифференциал автоматический Красикова – механизм, состоящий из пяти деталей, плюс шарики и крепеж, соответствует стандартным размерам и массе. Попадая на кочки, во время поворотов, при которых колеса вращаются с разной скоростью, соединенные с полуосями интегрированные шнеки перегоняют по замкнутому пространству шарики, что является показателем свободного узла.

Это происходит до тех пор, пока оба колеса имеют возможность реализовать равное или близкое к равному тяговому усилию. Как только одно из колес теряет контакт с покрытием, шарики распираются в каналах, и зажимают шнеки. В результате этого шнеки не могут вращаться относительно друг друга, и происходит блокировка узла.
Как только колеса вновь оказываются в равных условиях с моментом вращения, конструкционный агрегат блокируется автоматически.

Уровень блокировки зависит от многих факторов: от величины углов нарезки шнеков, от количества каналов, диаметра шариков. От направления вращения корпуса узла также зависит степень блокировки — в одном случае распираются все шарики в одну сторону от места сопряжения шнеков, в этом случае происходит 100 процентная блокировка, в другом случае – со шнеками контактирует только часть шариков – блокировка достигает уровня 95-96 %.

У УАЗа, оборудованного самоблокирующимся дифференциалом Патриот, при повороте на несколько градусов вывешенного колеса, дифференциал будет блокирован, и в этом состоянии может находиться долго, детали останавливаются, не истираются, не нагреваются, и не изнашиваются.

Блокировка дифференциала на УАЗ спрут

Завод Спрут производит механизм для пневматической блокировки дифференциала спрут. На автомобили, оборудованные ведущими мостами класса «спайсер» и «тимкен», дифференциал устанавливается либо на один ведущий мост, либо одновременно на оба ведущих моста одновременно. В ходе испытаний, пневматическая блокировка дифференциала на уаз спрут показала себя, как надежный и высокоэффективный механизм во вне дорожных условиях.

Действие дифференциала с пневмоблокировкой осуществляется по принципу:

  • Выключенное (разблокированное) состояние позволяет распределить крутящийся момент между ведущими колесами, что обеспечивает колесам способность к вращению с разной частотой
  • Включенное (заблокированное) состояние дает возможность распределения крутящегося момента между ведущими колесами, которые вращаются с одинаковой частотой, и это позволяет обеспечить максимальную проходимость автомашины
  • Блокирование дифференциала происходит под действием сжатого воздуха
  • Управляется блокировка дифференциала с помощью включения пневматического распределителя. Разработчики предложили несколько вариантов управления подачи сжатого воздуха, отличия которых заключаются в схеме установки: механическая подача или электрическое пневматическое распределение сжатого воздуха. Вариант управления подачи и распределения сжатого воздуха определяет заказчик самостоятельно

Сотрудничество с нами гарантирует бесплатную консультацию специалиста и правильный выбор системы блокировки дифференциалов на УАЗ.

prouaz.com

Электронная и принудительная блокировка дифференциала на УАЗ

Главной особенностью свободного дифференциала можно назвать то, что в случае пробуксовки какого-то колеса на другое будет передаваться крутящий момент, достаточный для полноценного движения. Блокировка дифференциала на УАЗ позволяет повысить значение крутящего момента на нужном колесе, а также обеспечить гораздо более эффективное сцепление.

Как это сделать?

Для обеспечения блокировки нужно выполнить одно из двух возможных действий:

  • ограничение возможности вращения сателлитов;
  • объединение одной из полуосей с корпусом дифференциала.

В зависимости от степени, блокировка дифференциала на УАЗ и других автомобилях может быть частичной или же полной. Последний вариант предусматривает довольно жесткое соединение комплектующих, когда крутящий момент можно было бы полностью передать на колесо, предоставляя гораздо более эффективное сцепление.

Частичная блокировка дифференциала на УАЗ отличается тем, что ее использование имеет ограниченную величину передаваемого усилия между комплектующими и, соответственно, повышается крутящий момент на колесе с более эффективным сцеплением.

Коэффициент

Степень роста крутящего момента на свободных колесах определяется коэффициентом блокировки. Иными словами, коэффициентом отображается отношение момента свободного колеса к тому значению, которое присутствует на буксующем. При этом нужно правильно понимать, что для полностью свободного симметричного дифференциала коэффициент равен 1, потому что крутящие моменты всегда равны на колесах, но блокировка дифференциала на УАЗ и других автомобилях поднимает его значение до 3-5. Последующее увеличение коэффициента является крайне нежелательным, так как довольно часто приводит к неисправности различных элементов трансмиссии.

Где ее используют?

В наше время на современных автомобилях используется как блокировка межколесного дифференциала, так и блокировка межосевых элементов. При этом в полноприводных автомобилях ее зачастую не производят, так как это может негативно сказаться на управляемости.

Блокировка межколесного дифференциала осуществляется автоматически или принудительно. Последний вариант предусматривает обязательную подачу команды со стороны водителя, в связи с чем ее также называют ручной. Автоматическая же или электронная блокировка дифференциала выполняется при использовании специализированных технических устройств.

Зачем это нужно?

На сегодняшний день одним из самых действенных способов увеличения проходимости считается именно блокировка дифференциала на УАЗ. ДАК и другие системы устанавливаются сегодня в любые современные автомобили, которые изначально предназначены для активной эксплуатации в условиях бездорожья.

Блокировка дифференциала, как и любые другие технические решения, отличается своими особенностями, и для того, чтобы понять, когда же лучше использовать блокировку, для начала следует разобраться с основными принципами ее реализации, а также определить, что же изменяется в случае блокировки этого механизма.

Когда его лучше использовать?

Наиболее эффективной пневматическая блокировка дифференциала на УАЗ, как и другие аналогичные системы, становится в тех условиях, когда присутствует слишком большая разница в силе сцепления колес. Таким образом, максимальная эффективность блокировки достигается тогда, когда одно колесо полностью оторвано от опорной поверхности, что является довольно частым явлением в процессе переезда через различные гребневые препятствия.

Также стоит отметить тот факт, что гидравлическая блокировка дифференциала на УАЗ обеспечивает гораздо более высокую проходимость при наличии неравномерного распределения веса между колесами моста, к примеру, когда колеса с одной стороны оказались в глубокой глинистой колее, в то время как другая сторона все еще едет выше по сухой поверхности. Соответственно, чем меньшей будет разница силы сцепления колес моста, тем менее эффективным будет и использование блокировки.

Межосевой дифференциал блокируется в основном только в том случае, если присутствует очень существенная разница в силе сцепления колес заднего и переднего мостов. К примеру, когда в процессе разворота автомобиля какое-то колесо оказалось в канаве с водой, в то время как все остальные продолжают оставаться на сухой местности. В стандартных условиях часто случается так, что при буксировании какого-то одного колеса значительно снижается тяговая сила и всех остальных.

Что нужно знать?

У опытных путешественников есть предельно простое правило – перед тем, как съезжать на бездорожье, нужно включать блокировку межосевого дифференциала, при этом задний межколесный элемент блокируется при преодолении каких-либо участков тяжелого бездорожья, в то время как передний – только в исключительных случаях и только когда предусматривается прямолинейное движение.

При этом нужно правильно понимать, что блокировка дифференциала «СПРУТ» на УАЗ, как и другие системы, не увеличивает общую силу сцепления колес с дорожным полотном, а только предоставляет определенному колесу возможность полноценного использования этой силы для создания необходимого тягового усилия.

Принудительная

Такая блокировка осуществляется в основном при использовании специальной кулачковой муфты, обеспечивающей довольно жесткое соединение корпуса данного элемента с одной из полуосей. Кулачковая муфта замыкается при помощи специализированного гидравлического, механического, пневматического или же электрического привода.

Механический привод обеспечивает объединение тросов, рычагов или же полноценной системы, включающей в себя оба этих элемента. В таком случае принудительная блокировка дифференциала на УАЗ может осуществляться водителем путем перемещения рычага в правильное положение во время того, когда автомобиль находится в неподвижном состоянии.

В гидравлический привод входят рабочие и основные цилиндры. В качестве исполнительного элемента такого привода используется специализированный пневмоцилиндр. Электронная блокировка дифференциала, то есть принудительный тип с использованием электрического привода предусматривает использование электронного двигателя для замыкания муфты. Включение же блокировки осуществляется посредством нажатия отдельной кнопки, расположенной на приборной панели автомобиля.

Жесткую принудительную блокировку используют для того, чтобы обеспечить более простое прохождение сложных участков, а после этого обязательно отключают. В основном ее принято использовать, когда осуществляется самодельная блокировка дифференциала на УАЗ и других полноприводных автомобилях.

Самоблокирующийся

Самоблокирующийся дифференциал представляет собой своеобразную золотую середину между полностью свободным и полностью блокированным дифференциалом, так как с его помощью реализовываются возможности обоих вариантов.

Всего различается два основных типа таких устройств: блокирующиеся от разности угловых скоростей колес и крутящих моментов. Последние включают в себя дисковый дифференциал, систему с вязкостной муфтой и электронную блокировку. Блокировка осуществляется в зависимости от разницы крутящих моментов.

Установка блокировки дифференциала на УАЗ осуществляется путем монтажа простейшего дискового симметричного устройства с добавлением одного или же двух пакетов фрикционных дисков. Определенная часть таких дисков имеет жесткую связь с корпусом устройства, в то время как другая связана с полуосью.

Принцип действия, который используется в дисковом дифференциале повышенного трения, полностью основывается именно на силе, образующейся из-за разности скоростей вращения каждой полуоси.

В процессе прямолинейного движения корпуса полуоси и дифференциала будут вращаться с абсолютно одинаковой скоростью, а фрикционный пакет будет вращаться как единый элемент. Если увеличить частоту вращения какой-то конкретной полуоси, та часть дисков, которая ей соответствует, также будет вращаться быстрее, причем между дисками будет появляться сила трения, препятствующая возможности увеличения частоты вращения. Крутящий момент на свободном колесе непрерывно увеличивается, чем и обеспечивается частичная блокировка дифференциала на УАЗ «Патриот» или любом другом автомобиле.

Степень сжатия фрикционных дисков может быть переменной или фиксированной, и для реализации каждого варианта требуются свои устройства. Установка блокировки дифференциала на УАЗ с фиксированной степенью сжатия реализуется при помощи специальных причин постоянной жесткости, в то время как переменная степень обеспечивается за счет применения гидравлического привода.

Дисковый дифференциал используется в виде межколесного в большинстве спортивных автомобилей, а также в машинах с повышенной проходимостью.

Вязкостная муфта

Данный элемент представляет собой набор перфорированных дисков, расположенных недалеко друг от друга, определенная часть которых имеет жесткое соединение с корпусом дифференциала, в то время как остальные объединены с приводным валом. Все диски размещены в герметичном корпусе, полностью заполненном вязкой силиконовой жидкостью.

В процессе вращения корпуса дифференциала с приводным валом на одной скорости блок установленных дисков будет вращаться как единое целое, а если скорость вращения приводного вала будет увеличиваться, будет также быстрее вращаться и соответствующая ему часть дисков, попутно перемешивая залитую силиконовую жидкость. Сама же жидкость, таким образом, постепенно затвердевает, чем и обеспечивается блокировка дифференциала на УАЗ «Патриот» и других аналогичных автомобилях. Когда равенство скоростей восстанавливается, жидкость снова теряет свои свойства и происходит разблокировка муфты.

В связи с тем, что сам по себе такой элемент отличается довольно крупными габаритами, его принято использовать в основном только для обеспечения блокировки межосевого дифференциала. Также использование вязкостной муфты нередко встречается и самостоятельно, когда ее подключают к системе автоматического полного привода.

Из-за особенностей своей конструкции вязкостная муфта отличается инерционностью, а также склонностью к чрезмерному нагреву, а в случае торможения возникает конфликт с антиблокировочной тормозной системой. Именно поэтому, вне зависимости от того, установлена автоматическая или принудительная блокировка дифференциала на УАЗ, использование такого варианта не рекомендуется и практически нигде не применяется, за редким исключением.

Электронная

Электронная блокировка представляет собой отдельную функцию специализированной антипробуксовочной системы. Ее реализация осуществляется посредством автоматического торможения буксующего колеса, что сопровождается активным ростом силы тяги на нем. В связи с этим на том колесе, у которого более эффективное сцепление, начинает увеличиваться крутящий момент.

Червячная

Червячный самоблокирующийся дифференциал позволяет обеспечить полностью автоматическое блокирование, что зависит от разности между крутящими моментами на полуоси и корпусе. В случае проскальзывания колеса, сопровождающегося снижением крутящего момента, осуществляется блокировка червяного дифференциала с последующим перераспределением крутящего момента на свободное колесо. При этом в данном случае обеспечивается частичная блокировка, степень которой непосредственно зависит от общей величины снижения крутящего момента.

Известными системами такого типа можно назвать Qualife и Torsen. Конструкции таких дифференциалов представляют собой полноценный планетарный редуктор, который состоит из червячных шестеренок, при этом ведущие могут располагаться перпендикулярно или же параллельно полуосям.

Главной особенностью, которая отличает червячные шестерни от аналогов, можно назвать то, что она может заставить вращаться другие шестерни, но при этом сама от других вращаться не может. Червячная шестерня расклинивается, и такое ее свойство применяется для обеспечения частичной блокировки дифференциала. Установить такую систему можно без посторонней помощи. Самодельная блокировка дифференциала на УАЗ и других автомобилях с использованием червячных систем может использоваться как для межосевых, так и для межколесных устройств.

fb.ru

Установка блокировки дифференциала на УАЗ — Лада мастер

Так называется устройство, способное передавать кручение с источника на пару независимых между собой потребителей так, что скоростные показатели вращения углового типа крутящегося устройства и потребляющих элементов могут различаться между собой. Такой вид передачи стал возможен благодаря наличию механизма планетарного типа. В автомобильном строении дифференциальное устройство считается одной из основных систем трансмиссии. Основное его предназначение – подача кручения от механической коробки скоростей к ведущей колесной базе.

Содержание:

  1. Назначение
  2. Расположение
  3. Шариковый ДАК
  4. Достоинства кулачкового устройства
  5. Система «Спрут»

Назначение

Дифференциал, установленный на автомобиле, дает возможность:
ведущей колесной базе крутиться с различными угловыми показателями скоростных режимов;
непрерывно подавать момент кручения от мотора на мост с ведущими колесами;
сочетаясь с главной скоростью, создает понижающую передачу.

При наличии одного приводного колеса либо отдельного мотора на каждое, в дифференциале необходимости нет. На автомобилях, участвующих в ралли, его блокируют, заваривая намертво, чтобы жестковато связать колеса на ведущем валу. Это разрешается, потому что на песке либо снежном покрове поворотные участки в гонках выполняются с заносами.

На картах дифференциальное устройство также отсутствует, так как особенности рамной конструкции позволяют выверять ведущие колеса с внутреннего участка поворота, не отрывая передние от дороги. Веломобили, имеющие ведущую ось, чаще имеют трещотки. Такой вид привода дает возможность колесам вращаться с различными скоростными режимами, но крутящий момент при этом поступает лишь на то колесо, которое крутится более медленно. Сегодня рассмотрим, для чего нужна установка блокировки дифференциала на уаз.

Расположение

Если в машине один ведущий вал, то дифференциал находится на нем. При наличии второй оси устанавливается две системы. Оси полноприводных машин все снабжены дифференциалами. Многие водители утверждают, что по дороге с включенной полноприводной системой ездить не рекомендуется.

Шариковый ДАК

Если не считать крепежных элементов и шариков, то дифференциал автоматический Классикова конструктивно состоит из пяти элементов, размерами схож с классическим узлом, и по весу не отличается. Работает он довольно просто. На неровных участках дороги или на поворотных отрезках, когда скорость вращения колес различна, шнеки, соединяющиеся с полуосями, перемещают шарики по замкнутому пространству, создавая тем самым признаки свободного дифференциального устройства.

Но это длится до тех пор, пока колесная пара крутится максимально одинаково. Как только одно колесо утрачивает контакт с покрытием, шарики начинают распираться и закусывать шнеки, не давая им возможности проворачиваться по отношению друг к другу. Узел блокируется, пока вновь не наступят равные условия для колес. Стоит система в пределах семисот пятидесяти американских долларов.

Для УАЗов наиболее популярными являются кулачковые блокировки, которые производит нижегородский завод. Используются и винтовые системы типа Torsen.

Достоинства кулачкового устройства

Оно представляет дифференциал повышенного трения. Основное преимущество заключается в легком монтаже. Однако, эффект невысокий, так что полезной такая система окажется в том случае, когда сцепление между колесами отличается не очень существенно.

Система «Спрут»

Этот вариант считается наиболее оптимальным, если требуется преодолевать препятствия. С помощью такой системы создается полный контроль над движением транспортного средства. Цена на такую модель колеблется от пятисот до шестисот долларов. Блокировка винтовая, имеет длительный период эксплуатации, отлично ведет себя на обледеневшей дороге.
Но эффективность ее может упасть, если хоть над одним колесом потеряно управление.
Специалисты рекомендуют проявлять повышенную осторожность, эксплуатируя жесткий вид блокировки на колесах нестандартных диаметров, потому что это приводит к увеличению нагрузки и создает вероятность выходя из строя трансмиссии. Чтобы максимально продлить срок службы, необходимо при движении с включенной системой соблюдать скоростной режим, не превышающий десяти километров в час.

ladamaster.com

Испытываем дифференциал для УАЗа — журнал За рулем

Обычный с виду «УАЗ-Патриот» демонстрирует чудеса проходимости. Дело в том, что в его мостах стоят шариковые дифференциалы ДАК.

00-DAK-zr07-09

Оснащенный ДАКом «УАЗ-Патриот» берет 40-градусный подъем с места, преодолевая попутно диагональную канаву на середине восхождения.

Оснащенный ДАКом «УАЗ-Патриот» берет 40-градусный подъем с места, преодолевая попутно диагональную канаву на середине восхождения.

Как известно, классический дифференциал, который еще именуют свободным, имеет весьма существенный недостаток: большую часть мощности он передает на то колесо, которое в меньшей степени способно ее реализовать. Наверняка многие попадали в такую ситуацию, когда одно из колес, оказавшись на льду или в яме, беспомощно шлифует поверхность, а второе, хотя и имеет нормальный контакт с дорогой, стоит на месте. Для борьбы с врожденным недостатком конструкторы придумывают различные схемы блокировок — от ручных до автоматических, приводимых в действие гидравликой, электроникой или за счет трения. Однако ручные системы отвлекают от управления машиной, да и автоматика не без греха, поскольку срабатывает от разности скоростей колес, отчего не может заблокировать дифференциал мгновенно. Но главное, что каждый из таких узлов сложен, громоздок и недешев.

ДАК — дифференциал автоматический Красикова — состоит всего из пяти деталей (не считая крепежа и шариков), имеет те же габариты, что и классический узел, да и весит примерно столько же. Принцип работы красив и прост — он подробно описан на сайте разработчика: www.dak4x4.com. В поворотах или на кочках, когда колеса вращаются с разной скоростью, соединенные с полуосями шнеки просто перекатывают шарики по замкнутым цепочкам — налицо все признаки свободного дифференциала. Но так происходит только до тех пор, пока оба колеса реализуют равный или близкий к равному крутящий момент. Стоит одному из колес потерять контакт с покрытием, как шарики распираются в каналах и закусывают шнеки, не позволяя последним проворачиваться друг относительно друга — узел заблокирован. Когда же колеса вновь окажутся в равных условиях по моменту, дифференциал автоматически разблокируется.

02 DAK zr07–09_sm

Так выглядит дифференциал в разрезе: 1 — корпус; 2 — крышки; 3 — шнеки; 4 — цепочки шариков. Справа узел, готовый для установки в «УАЗ-Патриот».

Так выглядит дифференциал в разрезе: 1 — корпус; 2 — крышки; 3 — шнеки; 4 — цепочки шариков. Справа узел, готовый для установки в «УАЗ-Патриот».

Степень блокировки зависит от многих факторов — от угла нарезки шнеков, количества каналов, диаметра шариков, а также направления вращения корпуса дифференциала, ведь в одну сторону распирает все шарики от места сопряжения шнеков, а в другую — только ту часть, что контактирует непосредственно со шнеками. Поэтому в первом случае достигается 100-процентная блокировка, а во втором — 90-96-процентная. Ну или наоборот — это зависит от направления шнеков и установки узла. Так, у протестированного «Патриота» спереди и сзади стоят одинаковые ДАКи, но приводятся с разных сторон, поэтому при движении вперед дифференциал заднего моста блокируется полностью, а переднего — лишь частично. При движении же задним ходом — наоборот.

На что способна такая машина в сравнении с обычной, лучше один раз увидеть! Все попытки сделать эффектный кадр, когда вывешенный по диагонали «уазик» тронется с места с пробуксовкой, так и не увенчались успехом. Машина уверенно стартует даже с неподключенным передним мостом, причем висящее в воздухе заднее колесо вращается не быстрее нагруженного! Неудивительно, ведь скорость срабатывания такого дифференциала зависит от суммарного зазора в цепочке шариков, который составляет всего 0,2–0,6 мм. Чтобы выбрать этот мизер, вывешенному колесу достаточно провернуться лишь на пару градусов, после чего шарики, гонимые шнеками в разные стороны, столкнутся «лбами» и заблокируют дифференциал. Кстати, в этом состоянии он может пребывать сколь угодно долго, ведь все его детали становятся неподвижными, а стало быть, не трутся и не нагреваются. Был даже случай, когда на машине выбирались из глуши со сломанной полуосью (www.uazbuka.ru).

03 DAK zr07–09

Меняя наклон шнеков и канавок, по которым бегают шарики, их размер и количество цепочек, можно получить дифференциалы с различными характеристиками. Поэтому разработка Красикова обещает

www.zr.ru

Блокировка дифференциала на УАЗ

Считается, что отечественный автопром сильно отстает в темпах своего развития от зарубежных автомобильных компаний. Да, наши автомобили уступают в плане дизайна, на многих из них еще хромает качество материалов или сборки, но говорить о том, что автомобили отстают в техническом плане – это не правильно.  Взять, к примеру, те же автомобили УАЗ, которые на сегодняшний день оснащаются блокировкой дифференциала различных типов. Так что, все еще говорите, что автомобили никуда не годятся?

На том же примере – УАЗ, мы докажем вам совершенно обратное. Блокировка дифференциала на УАЗ устанавливается различных технических образцов, соответственно, имеет и разный способ действия. Все зависит от выбора потребителя. Многие ли иностранные автомобильные компании могут такой выбор своим клиентам? Но, сейчас не об этом, раз уже заговорили за установку блокировки дифференциала на УАЗ, то и продолжим о ней.

Блокировка дифференциала и ее типы

Представим себе такую ситуацию: двигаетесь вы по труднопроходимой дороге и тут, передняя ось автомобиля, или, скажем, колеса по левой стороне вдруг забуксовали. Если на вашем авто установлена блокировка дифференциала – вам это не страшно. С помощью этой системы автомобиль совершенно спокойно выбирается из трясины.

Блокировка дифференциала представляет собой систему, которая передает крутящий момент на то колесо, или ось, которое имеет лучшее сцепление с дорогой. Согласитесь, ведь нет смысла вращать те колеса, которые и так пробуксовывают, вот для распределения усилий и была создана блокировка дифференциала. В связи с этим разделяют межосевую и межколесную блокировку дифференциала. И, стоит отметить, что такого типа блокировка дифференциала на УАЗ Патриот и УАЗ Хантер уже присутствует. Но и это еще не все, ведь существуют различные способы исполнения блокировки дифференциала, и они тоже установлены на автомобилях УАЗ.

Если раньше использовалась только принудительная блокировка на УАЗ, то сейчас ситуация кардинально изменилась. Вашему вниманию представлены самоблокирующиеся дифференциалы, которыми теперь оснащаются Ульяновские автомобили.

Винтовая блокировка дифференциала

Такая система блокировки дифференциала на ниве используется в том числе. Отличается она длительным сроком эксплуатации, который имеет примерно тот же ресурс, что и КПП, обладает не лучшими, но далеко и не худшими показателями по проходимости.

К примеру, с такой блокировкой автомобиль себя очень уверенно будет чувствовать на скользком дорожном покрытии – снег, лед или грязь. Но стоит вывесить хоть одно колесо, как система сразу же теряется, ее эффективность падает.

Кулачковая блокировка дифференциала

Технической особенностью кулачковой системы блокировки дифференциала являются поворотные кулачки, которые входят в зацепление шестернями в момент, когда хотя бы одно колесо автомобиля начинает пробуксовывать. Система также довольно эффективно показывает себя в езде на скользкой дороге, обладает весьма длительным ресурсом. В принципе, по показателям проходимости кулачковая блокировка аналогична винтовой.

Автоматический дифференциал Красикова

На первый взгляд, в техническом плане данный дифференциал похож на винтовой, но мы ведь знаем, что первое впечатление, порой, бывает обманчивым. В способе работы этот дифференциал действительно показал себя как автоматический. В ходе различных испытаний: вывешивания колеса, резкий разворот, передвижение с лебедкой, система блокировки дифференциала честно выполняла свои обязанности. Вопрос в том, как долго сможет она прослужить, остается пока без ответа.

В зависимости от пожеланий покупателя, любая из указанных систем может быть установлена на УАЗ Патриот или УАЗ Хантер, разумеется, за дополнительную плату.

Читайте также:
  • Промывка дизельных форсунок

    Одной из часто возникающих проблем с дизельным двигателем, является сбой в работе топливных форсунок. Конструктивные особенности дизельного мотора, низкокачественное топливо – все это со временем приводит к проблемам, связанным с форсунками. Мотор начинает работать нестабильно, повышается расход топлива, двигатель запускается неохотно, а из выхлопной трубы вырываются клубки черного дыма. Все …

  • Особенности ухода за АКБ в зимнее время

    Зима является суровым испытанием не только для человека, но и для автомобиля. И успешность преодоления всех трудностей, безупречность и надежность эксплуатации авто в зимнее время, зависит только от вашего отношения к нему. Правильно ухаживать за аккумулятором, за источником жизни всех электроприборов и систем автомобиля – наш главный вопрос, с которым мы будем разбираться …

  • Стук в рулевой рейке

    Рейка является составной частью рулевого управления автомобиля. Каждая автомобильная деталь имеет определенный ресурс работы, рулевая рейка в этом плане не является исключением. Рабочее состояние механизм может сохранять порядка 100 тыс. км. Тем не менее, никто не застрахован от преждевременного возникновения проблем, связанных с рулевой рейкой. Наиболее частой из них является как раз стук в …

pro-tachku.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
