Замена задних тормозных колодок Лада Приора (Lada Priora)

 Операции выполняемые при замене тормозных колодок тормозного механизма заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Дополнительно хотелось отметить что механизмы задних тормозов у Приоры и десятого семейства идентичны, в связи с чем снятие и установку колодок можно выполнить по процедуре снятия задних колодок на автомобиле ВАЗ 2110 2111 2112 (инструкция приведена с цветными картинками). Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм. Колодки заменяют в следующих случаях:

– толщина фрикционных накладок менее допустимого значения;
– поверхность накладок замаслена;
– фрикционная накладка непрочно соединена с основанием;
– накладки имеют глубокие борозды и сколы.

Иструмент необходимый для замены задних колодок на автомобиле ВАЗ на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи или бородок для снятия стяжных пружин.

Включите I передачу и установите упорные бруски под передние колеса.
2. Убедитесь, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.
4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.
5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora) »).

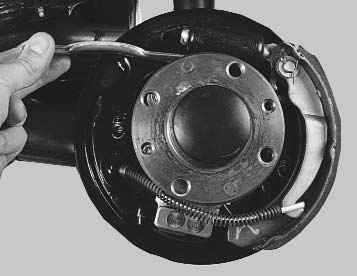

6. Бородком или плоскогубцами снимите верхнюю стяжную пружину.



7. Аналогично снимите нижнюю стяжную пружину.



8. Снимите направляющую пружину передней колодки.



9. Снимите переднюю колодку.


10. Снимите разжимную планку.



11. Снимите направляющую пружину задней колодки, а затем заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза.


12. Выньте шплинт.



13. Снимите опорную шайбу с пальца приводного рычага задней колодки.


14. Снимите приводной рычаг задней колодки.



15. Надавите на палец приводного рычага и выньте палец из колодки.


16. Установите новые колодки в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршня.17. Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра.

Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.

autosecret.net

Замена задних тормозных колодок Лада Приора

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи.

1. Включите I передачу и установите противооткатные упоры («башмаки») под передние колеса.

2. Проверьте, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости
в бачке главного тормозного цилиндра находится на метке «MAX» или приближается
к ней, откачайте из бачка часть жидкости.

 5. Снимите тормозной барабан (см. «Снятие и установка тормозного барабана заднего колеса»).

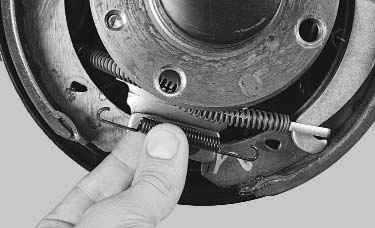

6. Подденьте отверткой и снимите верхнюю…

7. …и нижнюю стяжные пружины.



8. Снимите направляющую пружину передней колодки…

9. …затем переднюю колодку.

10. Снимите разжимную планку.

11. Снимите направляющую пружину
задней колодки, а затем заднюю колодку,
отсоединив приводной рычаг от наконечника троса стояночного тормоза.

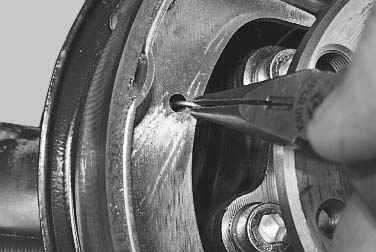

12. Сжав усики пассатижами, выньте
шплинт…

13. …и снимите опорную шайбу с пальца
приводного рычага задней колодки.

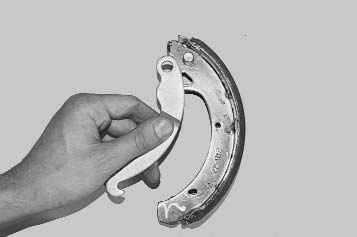

14. Снимите приводной рычаг задней колодки. Выньте палец из колодки.

15. Установите новые колодки и все детали в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршней.

16. Сведите тормозные колодки двумя
монтажными лопатками, чтобы переместить поршни к центру цилиндра. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле

автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки
к барабану.

Поделиться в социальных сетях:

ubs-rus.com

? Замена задних тормозных колодок Лада Приора

Поддомкрачиваем автомобиль или поднимаем его на подъемнике. Открутите заднее колесо.

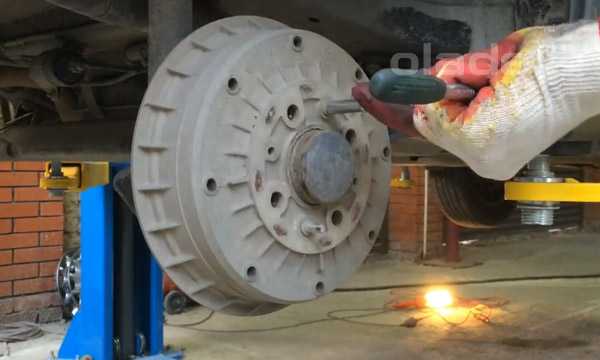

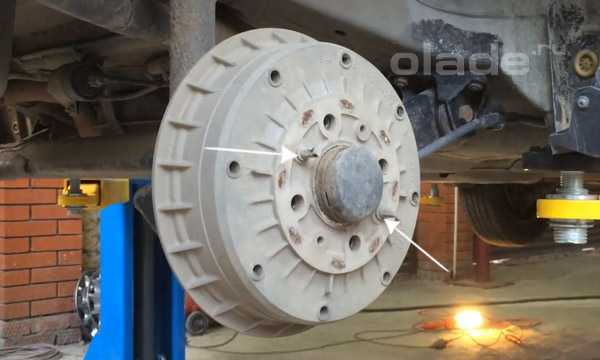

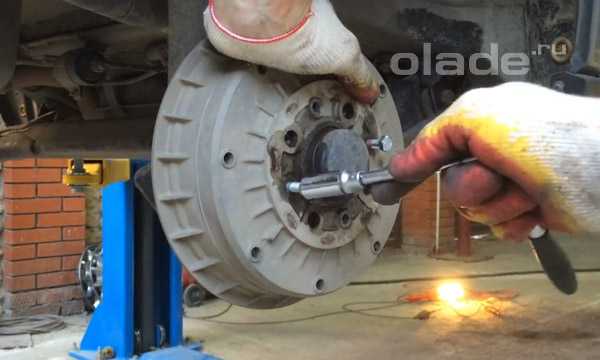

Снимите задний барабан. Для этого головкой на 7 открутите штифты.

Желательно обработать поверхность и отверстия «вэдэшкой».

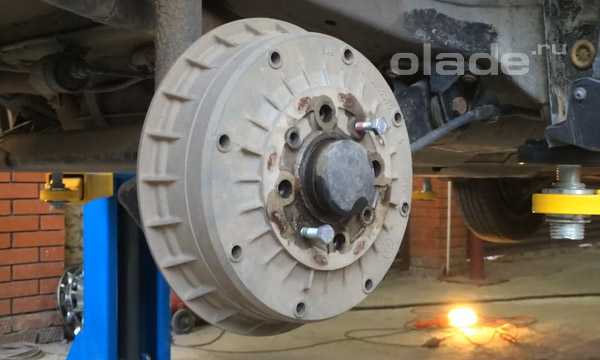

Если у Вас не получилось легко снять задний барабан, вставьте два болта м8.

Равномерно крутите их головкой на 13. Закрутив почти до конца, открутите назад.

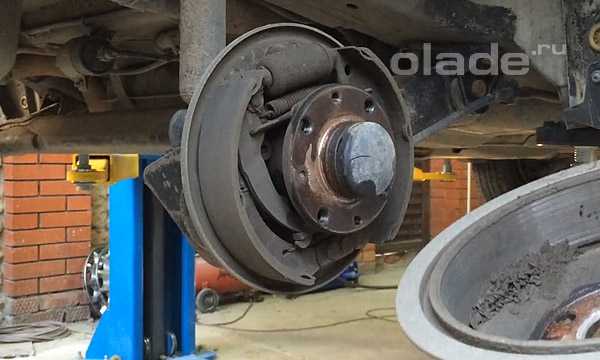

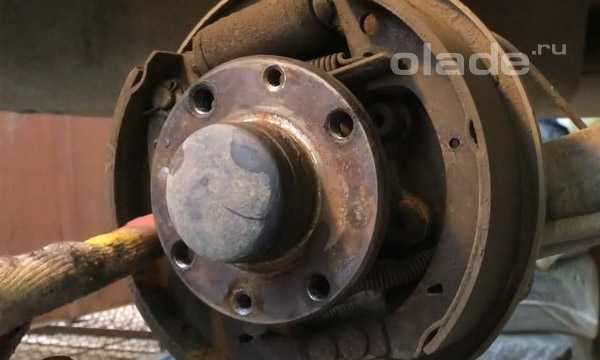

Снимите крючком пружину.

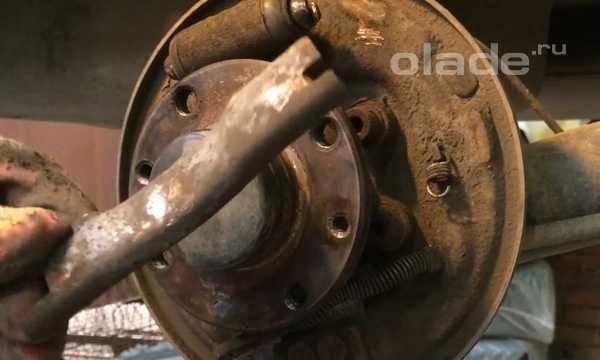

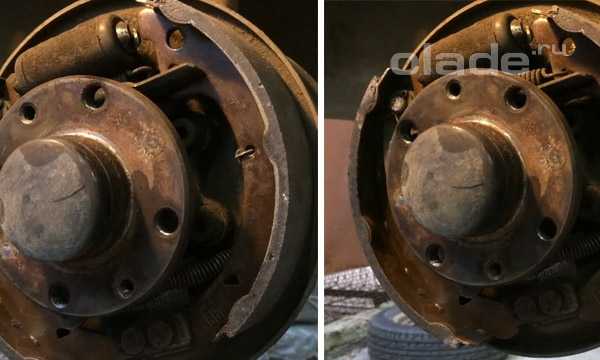

Снимите отверткой прижимную пружину с другой стороны. Пружина находится под лапкой на трос ручного тормоза.

Проверьте состояние планки, пружин, цилиндра и при необходимости совершите замену.

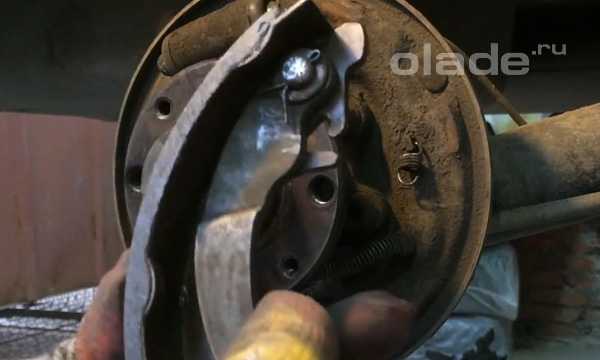

Переставьте планку ручника на новую колодку.

Оденьте трос ручного тормоза.

Натяните прижимную пружину.

Поставьте планку и вторую колодку.

Спасибо за подписку!

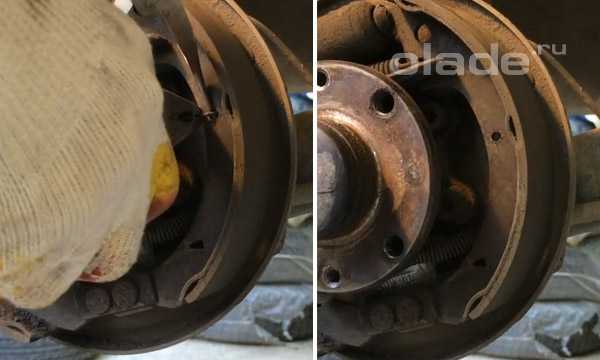

Наденьте прижимную пружину с другой стороны.

Установите верхнюю пружину.

Установите нижнюю пружину.

Установите тормозной барабан. Не забудьте почистить посадочное место для барабана щеткой по металлу.

Закрутите штифты. Ослабьте на пару витков гайку ручника, предварительно сняв подушку глушителя.

После замены колодок, рекомендуется проверить уровень тормозной жидкости.

olade.ru

Замена тормозных колодок на приоре

Лада Приора поступила в продажу в 2007 году. За это время износ различных деталей имел место практически у каждой машины. Не исключение — детали тормозной системы. Самые изнашиваемые элементы — это тормозные колодки.

Рассмотрим, как выполняется замена задних тормозных колодок Приора. Главная причина их износа: со временем под действием тепла и стирания эти детали становятся тоньше и уже не прижимаются к барабану так, как раньше. Задние тормоза перестают выполнять свои функции, поэтому колодки нужно менять. Замена тормозных колодок Лада Приора выполняется своими руками без особых трудностей. Потребуются инструменты и знание конструкции тормозной системы.

Вернуться к оглавлению

Как работают тормоза на Приоре

Система торможения Priora не имеет особых отличий от других машин. Передние тормоза — дисковые вентилируемые. Диск, который вращается одновременно с колесом, окружён двумя колодками. Между их накладками и диском есть щели с обеих сторон. При нажатии на педаль тормоза шток толкает поршень в главном тормозном цилиндре. Таким образом, жидкость перемещается к цилиндру переднего тормоза, и тормозные колодки на Приоре сжимают диск. Детали соприкасаются и трутся друг о друга, за счёт чего Лада тормозит.

Задние колёса останавливаются при помощи барабанного механизма. Он до сих пор применяется в современных автомобилях, потому что при экстренном торможении в воде барабанный тормоз эффективнее. Ведь система — закрытая. К тому же барабан дешевле. Торможение на задних колёсах также получается благодаря прижиманию колодок, но к барабану. Задние колодки немного отличаются по своей форме и способу установки. Отличия также могут быть в разных комплектациях Лады. Если есть антиблокировочная система (АБС), барабан имеет дополнительные элементы.

По законам физики передняя колодка барабана всегда изнашивается больше задней. Но при ремонте заменять нужно обе.

Одновременно заменяются также детали другого колеса. Тормоза должны быть в одинаковом состоянии на обоих колёсах. В противном случае есть риск бокового заноса машины при торможении.

Вернуться к оглавлению

Как выявить необходимость в замене

Разберемся в конструкции барабанных тормозов в процессе замены колодок. Повреждения задних тормозных механизмов:

  • стирание колодок;
  • наличие на них сколов, следов масла, борозд;
  • проблемы с барабаном;
  • износ уплотнительных манжет цилиндра.

Для того, чтобы заменить детали или хотя бы проверить состояние заднего тормоза, удобнее будет заехать на эстакаду или приподнять авто с помощью подъёмника. Для предварительного определения износа перемещаемся под автомобиль и находим с внутренней стороны заднего колеса щит тормозного механизма. На нём располагается специальное смотровое окно, которое закрыто резиновой заглушкой.

Этапы проверкиВыполняемые работы
Снимаем заглушку и смотрим в окно. Там видна накладка передних тормозных колодок. Замеряем, сколько составляет её толщина.Если значение не превышает 1,5 мм, колодка может рассыпаться, её нужно заменить, а соответственно — и вторую. Поэтому на втором колесе также выполняем замену. Если по толщине норма, но налицо замасливание накладки, глубокие борозды или сколы — колодки также могут требовать замены.
Чтобы более тщательно осмотреть степень износа деталей, нужно демонтировать барабан.На нём также нежелательно наличие вмятин и сколов. Если таковые имеются, рекомендована смена барабана. Далее проверяем целостность уплотнительных манжет колёсного цилиндра. Нужно сдвинуть конец пыльника с выступа на корпусе цилиндра сначала в одну, затем в другую сторону. Под пыльником не должно быть тормозной жидкости. Если потёки видны, значит, манжеты уже неплотно держат задний тормозной цилиндр. Его следует заменить.
Обязательно обратите внимание на уровень тормозной жидкости в бачке под капотом.Максимум не допускается, поскольку, когда поршни утапливаются, они выталкивают жидкость в систему. В этот момент жидкое вещество может подняться до уровня крышки и подтекать из бака.

Если уровень жидкости достиг показателя max, необходимо откачать часть жидкости шприцем.

Вернуться к оглавлению

Процесс замены задних колодок

Как поменять колодки? Для замены изношенных деталей понадобятся инструменты. Что нужно?

  1. Два гаечных ключа на 13.
  2. Головка Е8.
  3. Шестигранная головка на 7.
  4. Две монтажные лопатки.
  5. Плоскогубцы.
  6. Отвёртка.
  7. Провод или шнур (до 0,5 м).

Для того чтобы демонтировать изношенные детали, нужно освободить тросик ручника. На время ремонтных работ рычаг ручного тормоза в салоне полностью опускаем («выключаем»). Перемещаемся под Ладу и демонтируем дополнительный глушитель, чтобы удобнее было послаблять гайки. Начинаем ослаблять затяжку с контргайки при помощи ключа на 13. Вторую гайку (регулировочную) удерживаем другим ключом на 13. Постепенно отвинчиваем гайки до самого конца тросика.

Далее откручиваем болты и снимаем колесо. На Приоре с функцией АБС есть датчик скорости вращения колёс, расположенный на внутренней стороне колеса. Отсоединяем его от тормозного щита. Винт, которым крепится датчик, откручиваем головкой Е8. Теперь сам датчик вытянется из отверстия.

Затем следует снятие барабана. Шестигранной накидкой на 7 вывинчиваем два штифта, расположенных по диагонали. Барабан может не сняться вручную, в таком случае равномерно подбиваем молотком по торцевой стороне. Когда барабан снят, запрещено нажимать на педаль тормоза, чтобы поршень не вышел из цилиндра полностью. Если есть АБС, то под барабаном будет дополнительный диск для датчика.

Ослабляем натяжение верхней стяжной пружины, чтобы вывести из зацепления колодок крючки. Как вдавить поршни внутрь тормозного цилиндра? При помощи двух монтажных лопаток нужно вдавливать колодки навстречу друг другу. Подцепив отвёрткой, достаем крючок, и пружину можно сжать.

В прорезях поршней зацеплены упоры, на которых держится распорная планка. Следует вывести упоры и вынуть планку. Далее, по аналогии, при помощи отвёртки демонтируем нижнюю пружину, вытянув крючок. В барабане также есть прижимные пружины, которые обеспечивают прижатие колодок. Сначала снимаем переднюю пружину, а за ней и саму колодку.

Затем отсоединяем заднюю пружину. Но снять колодку мешает рычаг привода ручника. Опускаем эти 2 детали в сборе. Задача: распрямить плоскогубцами шплинт, вынуть его из отверстия пальца рычага. Далее снимается шайба, сам рычаг и вынимается палец. Проблемные детали демонтированы.

Установку новых будем проводить в обратной последовательности. Прикрепляем рычаг стояночного тормоза, монтируем новые колодки. Чтобы завести крючки пружин обратно, можно воспользоваться длинным проводом или шнуром. Замена задних колодок завершена.

После замены колодок на Приоре регулируем ручной тормоз. Затягиваем сначала регулировочную, затем контргайку.

 Загрузка …

1ladapriora.ru

Замена задних тормозных колодок Lada Priora

Замена задних колодок происходит не так часто как меняются передние. Но если вдруг толщина колодок составит полтора миллиметра или появились трещинки или видимые повреждения, то стоит заменить.

Также стоит заменить тормозные колодки на Приоре, если они замаслены. Если пришло время менять данная статья должна помочь в этом.

Снятие и установка задних тормозных колодок на Ладе Приора:

Для работы понадобится следующий инструмент: Ключ на 7 с плоским лезвием, лопатка монтажная, плоскогубцы или бородок последние пригодятся при снятии пружин.

Первым делом включаем первую передачу и устанавливаем под передние колёса бруски, чтобы машина не покатилась. Убеждаемся в том, что стояночный тормоз (ручник) не поднят, проще говоря, машина не должна стоять на ручнике.

Поднимаем автомобиль и снимаем колесо, потом очищаем тормозной механизм от всяческой грязи пыли и тому подобному.

Проверяем уровень тормозной жидкости под капотом, если доходит до уровня МАХ нужно маленько откачать иначе при замене колодок она может выплеснуться.

Теперь снимаем тормозной барабан.

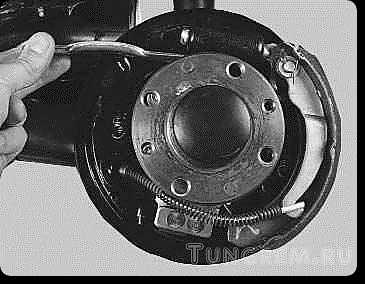

Следующим шагом снимаем верхнюю пружину стягивания воспользуемся для этого плоскогубцами или бородком.

Таким же способом снимаем и нижнюю пружину.

Теперь снимаем направляющую пружину передней колодки.

Снимаем переднюю колодку.

Производим снятие разжимной планки.

Снимаем пружину для направления задней колодки, после заднюю колодку, изначально отсоединив привод ручника от наконечника троса.

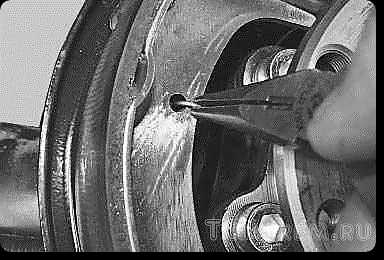

Вынимаем шплинт.

Теперь выполняем снятие опорной шайбы с пальца рычага привода задней колодки.

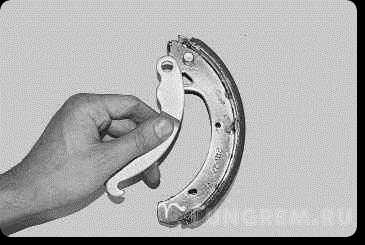

Снимаем приводной рычаг задней колодки.

Теперь нужно надавит на палец приводного рычага, и вынуть палец из колодки.

Установка новых колодок происходит в обратном порядке.

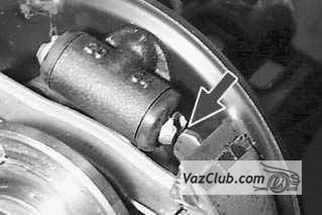

При установке нужно вставить верхние концы колодок в пазы поршня.

Теперь сводим колодки воспользуемся двумя монтажными лопатками, это делается для того чтобы переместить поршни к центру цилиндра. Теперь собираем тормозной барабан в обратном порядке. И ставим колесо. Проверяем лёгкость вращения. Устанавливаем автомобиль полностью на землю и нажимаем пару раз на тормоз, чтобы колодки встали на место к барабану.

После замены колодок тормоза будут не очень хорошо работать т. к колодкам нужно время, чтобы притереться.

www.tungrem.ru

Замена задних тормозных колодок Лада Приора

Тормозные колодки задние.

Инструкции по ремонту тормозных механизмов, порядок сборки и разборки суппорта лада приора, этапы снятия и установки тормозных шлангов автомобиля лада, рабочий тормозной цилиндр. Эксплуатация и обслуживание тормозной системы ваз 2170. Проверка цилиндра и механизма ваз 2171, 2172 приора, регулировка стояночного тормоза.

Разрешенная толщина колодок составляет до 1,5 мм.

  • Колодки заменяют в следующих случаях:
  • – толщина фрикционных накладок менее допустимого значения;
  • – поверхность накладок замаслена;
  • – фрикционная накладка непрочно соединена с основанием;
  • – накладки имеют глубокие борозды и сколы.

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи или бородок для снятия стяжных пружин.

  • 1. Включите I передачу и установите упорные бруски под передние колеса priora.
  • 2. Убедитесь, что рычаг стояночного тормоза опущен до упора вниз (автомобиль ваз 2170 расторможен).
  • 3. Снимите колесо лада приора и очистите тормозной механизм от грязи.
  • 4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.
  • 5. Снимите тормозной барабан ваз 2170 (см. «Снятие и установка тормозного барабана заднего колеса лада приора»).

6. Бородком или плоскогубцами снимите верхнюю стяжную пружину.

7. Аналогично снимите нижнюю стяжную пружину.

8. Снимите направляющую пружину передней колодки ваз 2171.

9. Демонтируйте переднюю колодку.

10. Извлеките разжимную планку.

11. и направляющую пружину задней колодки, а затем заднюю колодку ваз 2172, отсоединив приводной рычаг от наконечника троса стояночного тормоза.

12. Выньте шплинт.

13. Возьмите опорную шайбу с пальца приводного рычага задней колодки.

14. и приводной рычаг задней колодки приора.

15. Надавите на палец приводного рычага и выньте палец из колодки.

  • 16. Установите новые колодки в порядке, обратном снятию. При установке вставьте верхние концы колодок в пазы поршня.
  • 17. Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра лада приора. Установите тормозной барабан в порядке, обратном снятию. На стоящем на земле автомобиле два-три раза нажмите на педаль тормоза чтобы подвести колодки к барабану.

vazclub.com
