Правила установки, схемы подключения ДХО и штрафы

Дневные ходовые огни (ДХО) в фарах, противотуманных фарах, в поворотниках, установленные отдельно, да где только их не устанавливают. А есть ли вообще правила, которые регламентируют установку ДХО ? Можно ли устанавливать ДХО самому ? А еще говорят, что они потребляют в разы меньше энергии, и поэтому Вы экономите на бензине. Обо всем по порядку..

Что такое ДХО и для чего они нужны ?
«Дневные ходовые огни» к габаритным огням отношения не имеют. Это новое понятие появилось в правилах в связи с тем, что ими стали оборудовать современные автомобили. Этим термином называют внешние световые приборы, предназначенные для улучшения видимости движущегося транспортного средства спереди в светлое время суток. На новых европейских автомобилях можно часто встретить огни в фарах, которые конструктивно выделяются в ней. В большинстве ДХО — это светодиодные лампы. При использовании дневных ходовых огней включать дополнительно световые сигналы (противотуманки или ближний свет) не требуется.

Правила установки ДХО

6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.
6.19.6 Направление
Вперед.
6.19.7 Функциональная электрическая схема
В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.
6.19.8 Контрольный сигнал
Факультативен в виде замкнутого контура.
6.19.9 Прочие предписания
Нет.

ГОСТ Р 41.87-99 (Правила ЕЭК ООН N 87). Согласно правилам излучатели дневных огней должны занимать площадь от 25 см до 200 см (в России «не менее 40 см). И излучать свет силой от 400 до 1200 кд, (в России от 400 до 800 кд).

Настоящий стандарт устанавливает единообразные предписания, касающиеся официального утверждения дневных ходовых огней механических транспортных средств.
Согласно этому ГОСТу, на всех сертифицированных ходовых огнях должно быть соответствующие обозначение.

Таблица 6а — Требования Правил ЕЭК ООН к наличию внешних световых приборов на автотранспортных средствах:

Дневной ходовой огонь: Белый, 2 шт.
Рекомендуется для категорий М, N. (пассажирские и грузопассажирск ие автомобили, грузовые автомобили)
Запрещено для категорий О (Прицепы с двумя и более осями прицепы с центральной осью и полуприцепы)

Как подключить дневные ходовые огни

Схем подключения ДХО большое множество, некоторые из них очень просты, другие требуют некоторого опыта обращения с паяльником. Все они позволяют включать ходовые огни автоматически:

Схема №1. Автоматическое включение света фар при начале движения и выключение при остановке. При стоянке автомобиль обозначается габаритными огнями.
Такой алгоритм работы системы наружного освещения полностью соответствует требованиям ПДД.
Схема проверялась на всех русских автомобилях.
Источником информации о движении служит датчик скорости автомобиля
Контакты К 1.1 автомата – коммутатора фар ближнего света включают в разрыв провода от переключателя ближнего света к контакту 85 РБС. (если надо будет включить ближний свет на месте, тогда нужно запараллелить контакты включателя ближнего света).
Реле К1 – автомобильное, 851.3747, но может быть использовано любое, имеющее размыкающее пару контактов и устойчиво срабатывающее при напряжении на обмотке 6…14 В. Например РЭС10, паспорт: РС4.529.031-07.

В. Югрин Радио №8, 2005

Схема №2. Использование ПТФ в режиме дневных огней и автоматическое выключение их вместе с зажиганием.
Схема проверялась на ВАЗ 2110.
Отключаем штатную схему включения ПТФ и переделываем ее на включение после поворота ключа зажигания.
Тиристор подойдет любой с допустимым током 0,3 А. Конденсатор на 1500мкФ 25Вольт будет выдавать 23сек. задержки. Резисторы должны быть мощностью от 0,25 Вт на 47(51) и 10килоОм.
Схему удобно разместить в корпусе реле навесным монтажом и размещаем его в монтажном блоке. Также берем необходимый нам плюс после замка зажигания.

Порядок действий:

Отключаем минусовый провод на питание обмотки реле включения стеклоподъемников и изолируем.
Найти провод идущий на клавишу ПТФ, отключить его из штатного места и вставить вместо отключенного в п.1

Вставить готовую конструкцию в разъем.

Схема №3. Включение ПТФ при запуске двигателя (генератора).
Схема применяется на ВАЗ 2110.
Фары будут включаться автоматически при запуске генератора. Заведен двигатель — работает генератор — включаются ПТФ, не работает — наоборот.
Габариты включаются кнопкой и выключатель зажигания при этом разомкнут.
Суть этого способа заключается в установке перемычки с питания обмотки возбуждения генератора на реле ПТФ.

Снимаем приборку и делаем как на фото 1.
Вытаскиваем кнопку ПТФ и отключаем из штекера угловой проводок фото 2,3.
Соединяем его с нашим проводом (12 на разъеме Х1 приборки), фото 4.

Вставляем в свободное место на штекере и ставим кнопу на место.

Потребуется два маломощных диода(1А, например КД10) и соединяем их последовательно. Припаиваем к ним проводки общей длиной около 40см. Т.к. диод полярный, то соединять их следует как показано на фото.
Разбираем приборную панель и соединяем заготовку с 12 выводом разъема Х1, как на фото (цвет провода желтый, но суть такая же).
Вынимаем кнопку включения освещения и соединяем второй конец нашей заготовки с зеленым проводом разъема. Либо вставляем зачищенный провод в гнездо разъема. Вставляем кнопку на место и проверяем работоспособность.

Если нужно стоять с габаритами при заведенном двигателе без ближнего света фар, тогда ставим кнопку в разрез провода.

Схема №5. Автоматическое вкл/выкл дневного света по вкл/выкл генератора.
Схемы проверялись на Лада Приора и ВАЗ 2110.

Первая схема — если завязана работа только генератора и ручника.

Вторая схема содержит еще один транзистор, который отключает ДХО при включении габаритов или фар путем подачи «+» на базу транзистора КТ814.
Третья схема Романа Торопова. Она отменяет ДХО при условиях: Поднят ручник (для автозапуска ДВС с сигнализации или стоянки с запущенным ДВС) и по включению габаритов (перевод в штатный режим работы фар или ПТФ). Другими словами по этим условиям отключается «автоматическое включение ДХО» по запуску генератора. Эта схема ДХО, которая прошла ГТО.

Схема №6. Автовключение ДХО при запуске двигателя и выключение от габаритов/ближнего света. (датчик уровня масла)
Схема проверялась на ВАЗ 2110.
В данном варианте сигнал о работе двигателя берется с датчика минимального давления масла (из колодки панели приборов). Ходовые огни выключаются если включаем габариты или ближний свет.

В качестве ходовых огней можно использовать ПТФ или ближний свет.

Схема №7. Автоматическое включение ДХО при запуске двигателя, и работают в пол силы при включении ПТФ или ближнего.
Схема проверялась на ВАЗ 2110.
При запуске двигателя (генератора) загорается ДХО. При включении габаритов работа ДХО продолжается, а включении ПТФ или ближнего света, ДХО начинает светить в пол силы. Это происходит за счет переключения реле 2 при возбуждении цепи при включении ПТФ или ближнего. А также за счет резистора, который располагаем перед ДХО на провода возбуждения от ПТФ и ближнего. Используем диод, чтобы питание одного прибора не перетекала в другой прибор.

Схема №8. Включение ДХО после запуска двигателя через 7сек. Гаснут при включении габаритов.
Схема проверялась на ВАЗ 2110.
Когда двигатель глохнет — ходовые огни гаснут. Дополнительной нагрузки при заводе нет. При моргании дальним светом, ДХО не гаснут.

На примере, кнопка размещена в консоли рядом с блоком управления отопителем. Это ручное отключение. Подцепляем собранную схему на клипсы к блоку предохранителей. Саму схему задержки удобно собирать в корпусе нерабочего реле.

Схема №9 (Автор в Skype: polimarh26). С началом движения включается ближний свет и выключается подсветка салона.
Подсветка в ручках двери включается при заведённом моторе и только в стоячей машине.
На реле свободный контакт, к которому и подключается дополнительная подсветка салона (например, подсветка ручек дверей)

Полное описание схемы: вставляешь ключ зажигания, и поворачиваешь на одно деление. Ближний свет включается на несколько секунд и гаснет. Заводим мотор. Включается подсветка салона (ручки дверей и светодиодная лента). С началом движение включается ближний свет, и выключаются подсветки салона. После остановки — обратная процедура, но с задержкой в несколько секунд. Время задержки обеспечивает R3 и C2. Чем они больше тем длительность выше.
Плата ставится за комбинацию приборов на двойной скотч и там же присоединяется к разъёму Х2 и к переключателю ближний, габариты/дальний.

Контроллеры автоматического управления светом фар

Кто не дружит с электрикой и рад купить готовую схему автоматического включения света фар, может воспользоваться:

Автоматическое включение наружного освещения (контроллеры LC-7-V09, LC-7-V10, LC-7-V09U)
Контроллер управления фарами DRL (Дневные Ходовые Огни) DRL-2-V
Реле автоматического включения света 719.3777-01
Дневные ходовые огни (ДХО, DRL) «Эклипс» (Силичъ)

Заключение

Теперь, когда Вы четко представляете, что такое дневные ходовые огни возникает вопрос: «а для чего нужны ДХО ?«. Кроме выделения автомобиля на дороге не редко идет речь об экономии топлива. Говорить о меньшем расходе топлива при использовании ДХО не серьезно, потому что вся эта мизерная экономия вылетит в трубу при очередном обгоне фуры.

Другой разговор, когда речь идет о продлении срока службы аккумулятору. На русских автомобилях генератор на холостых оборотах зачастую не может обеспечить положительный баланс между выработкой и потреблением тока. Это означает, что дефицит потребляемого тока приходится пополнять аккумуляторной батарее, что приводит к хронической недозарядке и резкому снижению срока службы. ДХО потребляют энергии значительно меньше, что в результате положительно сказывается на Вашем АКБ.

Что лучше использовать ДХО или ближний свет фар ?
На этот вопрос Вы найдете ответ в статье «За Рулем».

И последний вопрос, на который отвечает заместитель начальника Департамента обеспечения безопасности дорожного движения МВД России генерал-майор милиции Владимир Кузин.
Вопрос: Можно ли установить дневные ходовые огни на автомобиль, где они не предусмотрены заводов изготовителем ?
Ответ: Сами — нет. Это уже будет внесение изменения в конструкцию автомобиля. Если у вас отечественная машина, или иномарка, не оборудованная этими огнями, то вам полагается использовать либо ближний свет фар, либо противотуманные фары в дневное время суток.

Изменять самостоятельно что либо в конструкции автомобиля категорически запрещено и за это автомобиль могут поставить на штраф.площадку.
Постановлением Совета Министров — Правительства Российской Федерации от 23 октября 1993 г. N 1090 «ОСНОВНЫЕ ПОЛОЖЕНИЯ ПО ДОПУСКУ ТРАНСПОРТНЫХ СРЕДСТВ К ЭКСПЛУАТАЦИИ И ОБЯЗАННОСТИ ДОЛЖНОСТНЫХ ЛИЦ ПО ОБЕСПЕЧЕНИЮ БЕЗОПАСНОСТИ ДОРОЖНОГО ДВИЖЕНИЯ» определено, что эксплуатация транспортного средства ЗАПРЕЩЕНА:

7.18. В конструкцию транспортного средства внесены изменения без разрешения Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации или иных органов, определяемых Правительством Российской Федерации.

Варианты установки Дневных Ходовых Огней на ВАЗ 2110:

В фары головного света (фотоотчет, коллекция)
В противотуманные фары (фотоотчет)
В решетку радиатора

Будете ли Вы устанавливать ДХО самостоятельно?

Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

установка дневных ходовых огней своими руками по ГОСТу

В соответствии с правилами дорожного движения во многих странах сегодня дневные ходовые огни являются типом оптики, который должен быть обязательно включен во время движения. Поэтому многие автовладельцы столкнулись с необходимостью установки ДХО на свои транспортные средства. Что представляет собой схема подключения ДХО с отключением и как ее реализовать — читайте ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Предназначение ДХО

Чтобы правильно подключить ходовые огни в фары, необходимо иметь хотя бы минимальный опыт работы с электрикой. Прежде чем мы расскажем, как осуществляется подключение ДХО по ГОСТу, разберем предназначение данного типа оптики. Ходовые огни — это внешние осветительные элементы, использующиеся для обозначение габаритов транспортного средства в светлое время суток. Как правило, устанавливая ДХО своими руками, автовладельцы используют светодиодные источники освещения.

Обычно оптика подключается к габаритам или ближнему свету, но при необходимости для управления фарами можно использовать и отдельную кнопку. Также автоматическое включение ДХО может быть произведено при помощи подключения к цепи противотуманными фонарями.

Требования по установке оптики

Монтаж ходовых огней

Куда и как правильно подключить оптику?

Для начала предлагаем узнать, как осуществляется установка ДХО, основные правила:

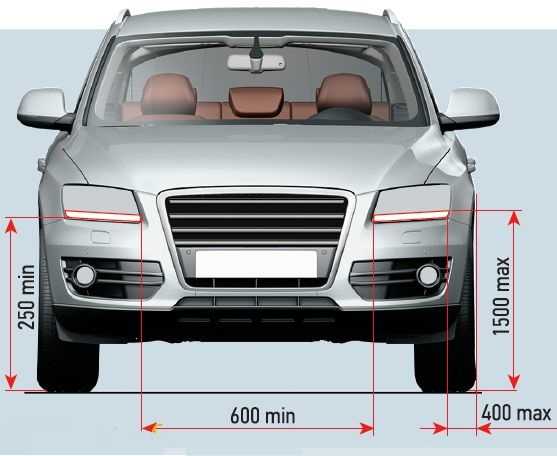

Установка ходовых огней должна быть произведена на поверхности бампера автомобиля, которая должна быть вида в направлении исходной оси. Устанавливать фонари следует таким образом, чтобы их расстояние от края авто было не более 40 см. Если устройства будут установлены неправильно, это может грозить штрафом автовладельцу.
Перед тем, как установить дневные ходовые огни, нужно учитывать, что их монтаж возможен только на автомобили, но не на прицепы. Всего должно быть две фары.
Схема подключения дневных ходовых огней предусматривает их установку на расстоянии от 0.25 до 1.5 м над землей. Причем их монтаж должен осуществляться только на передней стороне авто.
При монтаже нужно учитывать, что направление света оптики в любом случае должно быть вперед.
Установка дневных ходовых огней и их подключение должно быть произведено так, чтобы оптика включалась автоматически. То есть при включении зажигания или при запуске силового агрегата, без использования дополнительных элементов управления. Соответственно, отключаться фонари также должны при выключении зажигания.
Устанавливающий ДХО автовладелец должен знать, что площадь этих источников освещено должна составлять не менее 40 см, при этом сила света должна варьироваться в районе 400-800 кд. Если вы используете сертифицированную оптику, то на ней должна быть нанесена соответствующая маркировка.
Что касается цвета свечения, то он в любом случае должен быть белым.

Инструкция по подключению дневных ходовых огней

Итак, если вы решили осуществить подключение дневных ходовых огней своими руками, то у вас есть несколько вариантов подсоединения их к ботовой сети. Рассмотрим каждый из них (автор видео — канал Igrok 777).

Вариант 1

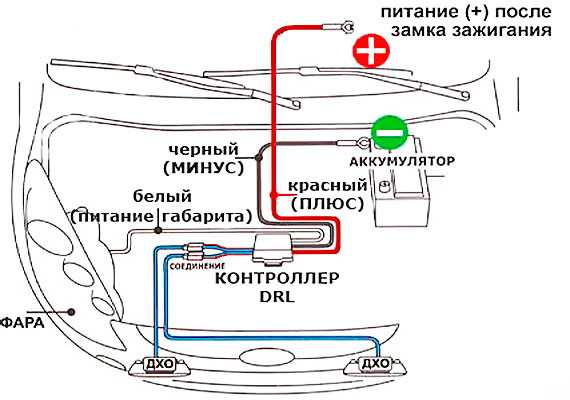

Для начала приведена схема подключения дневных ходовых огней с автоматически отключением при остановке мотора. Следует отметить, что подключение ДХО по данной схеме будет полностью соответствовать ПДД, тем более, что она проверялась на всех отечественных машинах. В качестве источника информации о движении транспортного средства используется датчик скорости.

Контакты 1-1 схемы следует соединить с цепью управления ближнего освещения, в частности, с контактом 85. В том случае, если вы хотите, чтобы на машине с активированным зажиганием работали только ДХО, а не габариты, то подключение контактов осуществляется параллельно. Чтобы реализовать данную схему соединения, вам потребуется любое реле, которое оснащено размыкающей парой контактов.

Вариант 2

По этой схеме подключение ходовых огней будет осуществляться при запуске силового агрегата и отключенных габаритных огнях. Этот вариант также может быть реализован на любых отечественных авто, а данные о работе мотора в этом случае будет передаваться посредством контроллера давления моторной жидкости. Вся информация от этого датчика будет передаваться из приборки. Процедура активации оптики может быть осуществлена как через габариты, так и через ближнее освещение (автор видео — канал 2673Kostya).

Но если вы хотите реализовать схему, то удостоверьтесь в том, чтобы контроллер давления масла был полностью исправным, в противном случае сигнал будет неправильным. Соответственно, функциональность оптической системы в целом будет нарушена.

Вариант 3

Еще один вариант, как подсоединить ходовые огни, может быть реализован с помощью подрулевого переключателя ближнего освещения. Такой способ подразумевает управление фарами после того, как будет запущен двигатель — соответственно, когда мотор остановится, ходовые огни автоматически отключаться. Чтобы реализовать эту схему, заранее нужно подготовить два диодных источника освещения, не сильно мощных, после чего подключить их последовательно.

К источникам освещения припаиваются провода, их длина в общей сложности должна составлять не более 40 см. Выполнив эти действия, нужно будет подключить сами лампы, при этом соблюдая полярность, в противном случае работать они не будут. После этого осуществляется демонтаж и разборка приборной панели, контакт следует подключить к выходу Х1.

Далее, производится снятие кнопки либо переключателя, с помощью которых будет осуществляться управление ходовыми огнями. Второй конец кабеля следует подключить к разъему. После того, как оптика будет подключена, кнопка или переключатель ставятся на место, проверяется работоспособность ДХО.

Фотогалерея «Схемы для подключения»

Обзор основных устройств для управления

Перед тем, как подключить дневные ходовые огни, вам потребуются несколько составляющих компонентов, в частности, если вы используете одну из приведенных выше схем:

Регулятор, который нужно будет добавить в электроцепь. С помощью этого устройства будет осуществляться автоматическая активация оптики.
Непосредственно сами ДХО. Если вы хотите, чтобы фары проработали долго, то лучше не покупать дешевые китайские изделия — обычно они обладают более низким сроком службы. Тем более, что качество свечения у китайских диодов обычно более низкое.
Как сказано выше, вам также потребуется реле, причем важно, чтобы оно имело размыкающую пару контактов.
Контроллер. Это устройство также будет использоваться для управления фарами.

Заключение

Процедура установки ДХО требует от автовладельца определенных навыков. Если вы никогда ранее не сталкивались с подобной задачей и не можете отличить регулятор напряжения от контроллера, то мы бы посоветовали доверить эту задачу специалистам. Если вы допустите ошибки в ходе выполнения работ, это может привести к неработоспособности оптики в целом, что может стать неприятным «сюрпризом», если вы движетесь в темное время суток.

Видео «Простой способ подключения ДХО без использования реле»

На видео ниже описан довольно простой и понятный способ подключения ДХО в домашних условиях без использования реле (автор ролика — Артем Квантов).

Загрузка …

avtoklema.com

Как самостоятельно подключить ходовые огни, схема подключения

Согласно действующим законам Российской Федерации, в частности, внесенным в ПДД поправкам, любое транспортное средство, осуществляющее движение даже днем, должно быть с включенными фарами ближнего света. Кроме того, вместо них допустимо использовать противотуманные аналоги, а также дневные ходовые огни.

Ввиду того, что эксплуатация с этой целью головных и противотуманных огней сопряжена с целым рядом недостатков, подавляющее большинство автовладельцев предпочитает приобретать модули ходовых огней и проводить их монтаж самостоятельно. Ввиду этого, стоит разобраться, как подключить дневные ходовые огни своими руками?

Особенности эксплуатации

Законодательство довольно четко регулирует правила использования подобных элементов в конструкции автомобиля. Согласно требованиям ГОСТ, ходовые огни должны незамедлительно включаться при повороте ключа зажигания, а автоматическое отключение должно происходить в случае, если водитель активировал фары головного света.

Кроме того, подобный стандарт предусматривает, что включение головных огней должно происходить только после полного включения габаритных аналогов. Исключение составляет лишь случаи, когда они используются для подачи сигналов. Это необходимо учитывать, желая устанавливать дневные ходовые огни своими руками.

Подключение и стабилизация

Подключение ДХО своими руками, имеет целый ряд особенностей, которые необходимо учитывать для достижения правильной последовательности работы и долгого срока службы модуля. Чтобы повысить срок его эксплуатации, разумно использовать специальный стабилизирующий блок, рассчитанный на светодиодные огни.

Однако, эта мера направлена лишь на увеличение продолжительности работы схемы, без подобного блока все элементы будут функционировать в нормальном режиме.

Одной из наиболее распространенных проблем, свойственных модулям ДХО, представляются скачки напряжения, что вызывает перегрев кристалла, отвечающего за излучение. В связи с этим, яркость огней постепенно снижается, после чего, они перестают выполнять свою основную функцию.

Варианты подключения

Рассматривая наиболее распространенные варианты подключения ДХО, целесообразно разобрать простейшую схему подключения ходовых огней без использования стабилизатора, генератора и прочих дополнительных элементов. Чтобы ДХО активизировались при включении мотора, рекомендуется:

Плюсовой провод соединить с плюсовой клеммой, расположенной на замке зажигания;
Минусовой шнур закрепляют на корпусе авто в любом удобном для владельца месте;
При повороте зажигания, ДХО будет работать.

Главным недостатком подобной схемы подключения, представляется постоянный режим работы огней при включенном зажигании. Кроме того, работа огней в данном случае, не согласована с другими световыми системами авто, а значит, подобное подключение не соответствует требованиям, указанным в ГОСТ.

Второй вариант подключения гораздо больше подходит для этой цели, так как использует цепь габаритных фар. Плюсовой провод дневных ходовых огней, в данном случае, соединяют с АКБ напрямую. Минусовой соединяют с плюсовым габаритных огней, после чего, светодиоды начинают светится. При этом, спираль лампы не горит, что связано с низким потреблением тока.

После активации габаритных огней, водитель сможет заметить, что потенциалы ДХО выравниваются, что приводит к отключению светодиодов. В результате, световая схема автомобиля переходит в штатный режим работы. Несмотря на то, что данная схема работает без серьезных нарушений, она имеет целый ряд недостатков, ввиду чего, её не следует устанавливать.

К ним целесообразно отнести:

Огни будут работать даже при выключенном моторе;
Схема станет неработоспособной в случаях, если в роли габаритов также задействованы светодиоды;
Работоспособность не гарантируются в случаях, если ДХО использует мощные лампы;
Требуется монтаж предохранителя для обеспечения надлежащей безопасности.

Поскольку данная схема также не соответствует требованиям государственного стандарта, потребуется рассмотреть наиболее простой и подходящий под существующие нормы вариант.

Контроллер ДХО

Для подавляющего большинства владельцев, наиболее приемлемым представляется использование специального блока управления, который позволяет подключить ХДО по правильной схеме, без использования реле и прочих элементов. В итоге, схема подключения отличается простотой и безопасностью, за счет уникальных преимуществ эксплуатации контроллера.

К ним следует отнести:

Стабильное включение ДХО после запуска мотора;
Гарантирует защиту от перегрузок;
Поддерживает любой тип огней, включая светодиодные;
Не влияет на работу других узлов.

Блоки управления дневными ходовыми огнями, в подавляющем большинстве случаев, полностью соответствуют государственному стандарту, что позволяет безопасно использовать их по прямому назначению. Тем не менее, некоторые производители могут внедрять в подобное оборудования различные функции, которые несмотря на полезность, могут не соответствовать требованиям ГОСТ, а значит — использовать их не рекомендуется.

Другим преимуществом подобного рода оборудования, представляется возможность его подключения по заранее предоставленной со стороны производителя схеме. При этом, она обязательно содержит данные о максимальной нагрузке, а также другие важные технические параметры. Это позволяет быстро и легко подключить ДХО без наличия какого-либо опыта и специальных знаний.

Альтернативный вариант

Если приобретение специального контроллера не планируется, целесообразно отдать предпочтение варианту подключения через реле. Оно предполагает использование 5 контактного реле, которое будет задействовано в общей схеме подключения ДХО. Подобная схема позволяет исключить любые недостатки, свойственные предыдущим вариантам и дает возможность безопасного использования ДХО без какого-либо дополнительного оборудования.

Особенности подключения реле ДХО:

30 на «+» выводы модулей светодиодов;
85 на «+» шнур габаритов;
86 отводят на корпус машины;
87а на «+» зажигания;
87 изолируют.

Для реализации подобного подключения через реле, необходимо обзавестись проводами для соединения, клеммами, стяжками, термотрубками и инструментом. Помимо прочего, следует продумать способ надежного крепления собранной схемы в конструкции автомобиля.

Некоторые владельцы предпочитают задействовать в схеме подключения генератор, что не рекомендуется в большинстве случаев. Ведь для того, чтобы устанавливать ДХО через генератор, потребуется выполнить монтаж резистора. Несмотря на работоспособность схемы, её надежность оставляет желать лучшего.

instrument.guru

Установка и подключение дневных ходовых огней

Совсем недавно в России были введены требования по использованию в светлое время суток противотуманных фар, либо ближнего света, либо дневных ходовых огней. Помощь в установке на автомобиль дополнительной оптики предлагают многие СТО. Однако дневные ходовые огни подключить своими руками не очень сложно, и ниже мы расскажем, как это сделать.

Мы расскажем о том, как выбрать дневные ходовые огни, опишем способы их установки и приведем схему подключения ДХО.

В конце статьи смотрите видео-инструкцию по подключению ДХО через датчик давления масла.

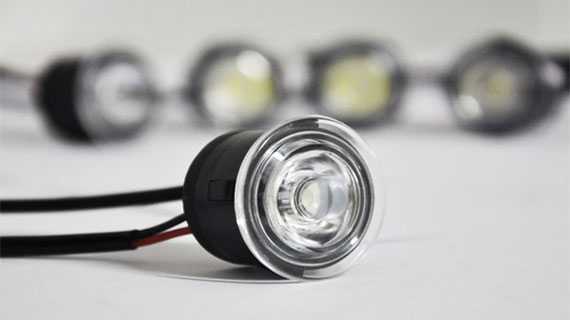

Дневные ходовые огни (ДХО или DRL) являются дополнительными световыми приборами, которые устанавливаются в передней части авто. Они могут совмещаться со штатной оптикой или использоваться отдельно. При включении ближнего или дальнего света, а также габаритных огней ДХО желательно отключать.

Как выбрать дневные ходовые огни

Еще недавно для привлечения внимания к автомобилю водители включали ближний свет фар. Использование дневных ходовых огней позволяет исключить некоторые недостатки, которые появляются при использовании штатной оптики в дневное время.

ДХО повышают срок службы ламп головного света. Частое включение и выключение ближнего света негативно отражается на долговечности лампочек. Особенно это касается световых приборов с улучшенной светоотдачей, типа +30%, +50% и т. д.
При использовании ДХО исключается включение габаритных огней и подсветки номера. Это позволяет снизить потребление электроэнергии и не ухудшить читаемость стоп-сигналов.
Наличие автоматического включения ДХО позволяет бороться с забывчивостью автовладельца. Не включив штатную оптику днем, автомобилист рискует получить штраф. А если оставить ближний свет фар при выключенном двигателе, то аккумулятор быстро разрядится.

Перед тем, как браться за подключение дневных ходовых огней, следует учесть ряд факторов, влияющих на выбор модели ДХО.

Во-первых, многое зависит от места установки и дизайна автомобиля:

Дополнительная оптика может иметь прямоугольную или круглую форму. Здесь решающую роль сыграет конструкция бампера и внешний вид «передка» машины.
Размер фонарей определяется той нишей, которая имеется в бампере или воздухозаборнике авто.
Яркость свечения каждого блока зависит от количества светодиодов. Она должна находиться в пределах 150-330 люменов.

Вторым важным фактором при выборе дневных ходовых огней будет соблюдение нормативных требований. При установке необходимо выдержать несколько основных характеристик:

Высота от уровня земли до фонарей должна находиться в пределах от 250 до 1500 мм.
Расстояние от крайней боковой точки авто до фары не должно превышать 400 мм.
Между двумя фонарями ДХО минимальное расстояние составляет 600 мм. Для автомобилей шириной до 1300 мм этот параметр уменьшается до расстояния 400 мм.
Необходимо соблюдать и некоторые геометрические параметры при установке фонарей ДХО. Горизонтальное отклонение составляет 20 градусов внутрь и наружу, а вертикальный угол должен быть 10 градусов вниз и вверх.

Способы установки и схема подключения дневных ходовых огней

Установка дневных ходовых огней может быть выполнена разными способами, все зависит от умений автовладельца.

При покупке дневных ходовых огней обратите внимание, что в комплект должны входить два фонаря, соединительные провода, материалы для установки и инструкция по монтажу и эксплуатации. В этом случае владельцу авто не придется ломать голову и искать схемы подключения ДХО.

Для людей, которые боятся или не хотят заниматься обслуживанием или ремонтом авто, предпочтительнее обратиться в специализированный автосервис. Опытный автоэлектрик быстро и качественно справится с подключением ДХО.
Тем кто способен выполнить простые операции по тюнингу машины, можно посоветовать купить готовый комплект ходовых огней. Например, хорошо себя показали ДХО Philips и Hella.
Любители паяльников и электрических схем могут полностью сделать своими руками светодиодные фонари и выполнить их подключение.

Подключение ходовых огней может выполняться по разным электрическим схемам (самая простая схема – через реле и датчик давления масла). Главное, чтобы ДХО включались после запуска мотора и гасли при включении фар ближнего и дальнего света. Удобно использовать для подключения контроллер DRL (к нему в комплекте будет дана и монтажная схема).

Как сделать дневные ходовые огни своими руками

Для самостоятельного изготовления ДХО обычно используются дешевые противотуманки, светодиодная лента, алюминиевые пластины, силиконовый герметик и паяльник. Очередность сборки будет примерно следующей:

Сначала разбирается старая противотуманная фара и извлекается внутренняя начинка.
Далее по размеру корпуса фонаря вырезается алюминиевая пластина.
По размеру пластины отрезается кусок (или 2 куска) светодиодной ленты.
На обезжиренную поверхность алюминия наносится клей-герметик, и крепятся светодиоды.
Остается при помощи паяльника последовательно соединить отрезки светящейся ленты и электрический провод.
Фара собирается уже с новой начинкой.

Для подключения таких ДХО выбирается одна из подходящих к данному авто схем (лучше подключать через DRL-контроллер или через реле и датчик давления масла, как на видео ниже).

Установка дневных ходовых огней на автомобиль своими руками становится не только интересным времяпрепровождением. Результат работы станет причиной для гордости автовладельца, ведь новый имидж своему железному коню удалось создать самостоятельно.

Видео: подключение ДХО через датчик давления масла

unit-car.com

Правила установки, схемы подключения ДХО и штрафы

Правила установки ДХО

Выдержка из «Государственный стандарт РФ ГОСТ Р 41.48-2004 (Правила ЕЭК ООН N 48)«:

6.19.1 Установка
Факультативна на автомобилях. Запрещена на прицепах.
6.19.2 Число
Два.
6.19.3 Схема монтажа
Специальных предписаний нет.
6.19.4 Размещение
6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.
6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.
6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и/или другими отражающими поверхностями транспортного средства.
6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20° наружу и внутрь.
Вертикальный угол альфа = 10° вверх и вниз от горизонтали.
6.19.6 Направление
Вперед.
6.19.7 Функциональная электрическая схема
В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.
6.19.8 Контрольный сигнал
Факультативен в виде замкнутого контура.
6.19.9 Прочие предписания
Нет.

Таблица 6а — Требования Правил ЕЭК ООН к наличию внешних световых приборов на автотранспортных средствах:

Дневной ходовой огонь: Белый, 2 шт.
Рекомендуется для категорий М, N. (пассажирские и грузопассажирск ие автомобили, грузовые автомобили)
Запрещено для категорий О (Прицепы с двумя и более осями прицепы с центральной осью и полуприцепы)

Как подключить дневные ходовые огни

Порядок действий:

Отключаем минусовый провод на питание обмотки реле включения стеклоподъемников и изолируем.
Найти провод идущий на клавишу ПТФ, отключить его из штатного места и вставить вместо отключенного в п.1
Вставить готовую конструкцию в разъем.

Снимаем приборку и делаем как на фото 1.
Вытаскиваем кнопку ПТФ и отключаем из штекера угловой проводок фото 2,3.
Соединяем его с нашим проводом (12 на разъеме Х1 приборки), фото 4.

Вставляем в свободное место на штекере и ставим кнопу на место.

Схема №4. Реализация ДХО с использованием ближнего света. Принцип работы такой же, как в схеме №3, свет ближних фар включается после старта двигателя и отключается при остановке, габариты при этом выключены. Все остальное работает по штатному.
Потребуется два маломощных диода(1А, например КД10) и соединяем их последовательно. Припаиваем к ним проводки общей длиной около 40см. Т.к. диод полярный, то соединять их следует как показано на фото.
Разбираем приборную панель и соединяем заготовку с 12 выводом разъема Х1, как на фото (цвет провода желтый, но суть такая же).
Вынимаем кнопку включения освещения и соединяем второй конец нашей заготовки с зеленым проводом разъема. Либо вставляем зачищенный провод в гнездо разъема. Вставляем кнопку на место и проверяем работоспособность.

Если нужно стоять с габаритами при заведенном двигателе без ближнего света фар, тогда ставим кнопку в разрез провода.

Первая схема — если завязана работа только генератора и ручника.
Вторая схема содержит еще один транзистор, который отключает ДХО при включении габаритов или фар путем подачи «+» на базу транзистора КТ814.
Третья схема Романа Торопова. Она отменяет ДХО при условиях: Поднят ручник (для автозапуска ДВС с сигнализации или стоянки с запущенным ДВС) и по включению габаритов (перевод в штатный режим работы фар или ПТФ). Другими словами по этим условиям отключается «автоматическое включение ДХО» по запуску генератора. Эта схема ДХО, которая прошла ГТО.

Контроллеры автоматического управления светом фар

Автоматическое включение наружного освещения (контроллеры LC-7-V09, LC-7-V10, LC-7-V09U)

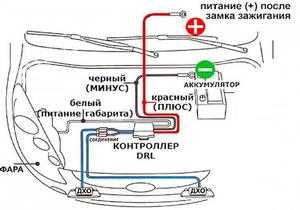

Контроллер управления фарами DRL (Дневные Ходовые Огни) DRL-2-V
Реле автоматического включения света 719.3777-01
Дневные ходовые огни (ДХО, DRL) «Эклипс» (Силичъ)

Заключение

Что лучше использовать ДХО или ближний свет фар ?
На этот вопрос Вы найдете ответ в статье «За Рулем».

7.18. В конструкцию транспортного средства внесены изменения без разрешения Государственной инспекции безопасности дорожного движения Министерства внутренних дел Российской Федерации или иных органов, определяемых Правительством Российской Федерации.

Варианты установки Дневных Ходовых Огней на ВАЗ 2110:

В фары головного света (фотоотчет, коллекция)
В противотуманные фары (фотоотчет)
В решетку радиатора

Будете ли Вы устанавливать ДХО самостоятельно?

Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Схема подключения дневных ходовых огней для автомобиля » АвтоНоватор

Существует два варианта ответа на так часто задаваемый вопрос о том, как подключить ходовые огни. Первый ответ, наиболее быстрый, но не совсем экономичный – это приобрести фирменные ходовые огни автомобиля, схема подключения которых в полном объеме отражена в инструкции производителя.

Как подключить дневные ходовые огни самому

Второй вариант – это дневные ходовые огни сделать самому, потратив больше времени, но значительно сэкономив свой семейный бюджет, так как изготовление и подключение дневных ходовых огней в этом случае вам обойдется, как минимум в два раза дешевле, но и повозиться придётся. Так как при всей кажущейся лёгкости, о которой пишут на различных web-ресурсах, подключение ходовых огней требует определённых знаний электротехники и умения автомеханика.

И в том, и в другом случае, на каком бы варианте схемы подключения дневных ходовых огней вы не остановились, в первую очередь вам потребуется информация о регламентных требованиях по вопросу о том, что такое дневные ходовые огни, как подключить, и как правильно их эксплуатировать. То есть, вам необходимо знать требования ГОСТ Р 41.48-2004, в котором освещаются вопросы установки и эксплуатации дневных ходовых огней.

В соответствие с требованиями данного ГОСТа, схема подключения ходовых огней должна обеспечивать автоматическое включение и выключение ходовых огней, а именно: «В случае установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента. Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения»

Схема установки дневных ходовых огней от штатных производителей, а на рынке сегодня доминируют ходовые огни Philips и ходовые огни Hella. достаточно проста, за счет универсальности. В комплектах уже предусмотрены коннекторы серии АМР, которые устанавливаются по принципу simple-click – одним щелчком. То есть, приобретая такие светодиодные дневные ходовые огни, схема установки сводится к монтажу блоков на кузове автомобиля.

Но, эта лёгкость установки применима к современным моделям автомобилей. А что делать отечественным авто или устаревшим модификациям? В этом случае оптимальная факультативная установочная схема ходовых огней, которая очень подробно описана в ГОСТ. Технология изготовления дневных ходовых огней своими руками, уже описана в соответствующей теме.

Здесь вы должны понять для себя, что индивидуально для каждого автомобиля схема включения дневных ходовых огней, отличается друг от друга. Поэтому в любом случае необходима консультация специалиста – автоэлектрика.

Трубования к схеме включения дневных ходовых огней

В случае, когда вы будете выполнять второй вариант подключения ходовых огней – своими руками, нужно помнить, что помимо регламента факультативной установки ходовых огней, существует и требование к переоборудованию. О чём речь?

Схема включения ходовых огней, выполненных самостоятельно, должна избежать попадания под требования того же ГОСТ Р 41.48-2004, где сказано: «7.1 Любое изменение типа транспортного средства или установки его устройств освещения и световой сигнализации или любое изменение в описании, упомянутом в 2.2.2, доводят до сведения Органа по сертификации, который предоставил сертификат соответствия типа данному типу транспортного средства. Этот орган может:

7.1.1 либо прийти к заключению, что внесенные изменения не будут иметь значительного отрицательного влияния и данное транспортное средство продолжает соответствовать требованиям настоящего стандарта;
7.1.2 либо потребовать дополнительный протокол испытательной лаборатории, уполномоченной проводить испытания.»

Вот такие сложности могут встретиться вам, при кажущейся легкости приобретения, изготовления и установки дневных ходовых огней автомобиля. Но, если подумать и посчитать, то бесспорные преимущества светодиодного оборудования, плюс требования ПДД, всё ведет к необходимости установки дневных ходовых огней.

Удачи на дорогах, да и в жизни тоже.

carnovato.ru

Как подключить ходовые огни на автомобиле + схема подключения и видео-инструкция

По правилам дорожного движения все ТС в светлое время суток обозначается ближним светом фар, противотуманными или специальными ходовыми огнями. ДХО размещают штатно в новые машины, остальные автолюбители делают это сами. Готовые модули продаются в автомагазинах, а самостоятельная установка доступна даже новичкам.

Как выбрать дневные ходовые огни

Все основные типы ДХО – это модуль из нескольких светодиодов, размещенных в корпусе с отражателем и рассеивателем. По типу установки различают внешние и внутренние.

Внешние ДХО. Для удобства установки корпус выполнен в форме стандартной противотуманной фары или узкой полоски. Количество световых элементов от 1 до 12. Устанавливается в радиаторную решетку, передний бампер.
Внутренние светодиоды подразумевают монтаж под защитное стекло фары. В этом случае тип ходового светодиода должен соответствовать модели автомобиля. Такие светильники сохраняют заводской дизайн машины и отличаются высокой надежностью.

Установка дневных ходовых огней позволит отказаться от использования основного света, что значительно повышает ресурс лампочек в фарах и снижает нагрузку на электросистему машины. Их свет не слепит встречных водителей, а сами приборы не требуют дополнительного обслуживания.

Требования ГОСТ по установке ДХО

Выбирая ходовые огни следует придерживаться ГОСТ Р 41.48-2004, в котором указаны правила размещения и тип источника света (чаще всего используют светодиодные лампы). Они должны отвечать следующим требованиям:

Яркость каждого блока лежит в пределах 150-330 лм;
Форма допускается круглая или прямоугольная, это зависит от дизайна машины и конструкции бампера или решетки радиатора;
Расстояние до земли составляет от 25 до 150 сантиметров;
От крайнего габарита до блока ДХО расстояние не должно превышать 400 мм;
Горизонтальный угол светового пучка составляет не больше 20⁰в обе стороны, вертикальный ограничен 10⁰ вниз и вверх от уровня горизонта;
Свет разрешен только белый или бело-голубой;
Площадь светящихся элементов не должна превышать 2000 мм².

Способы установки ходовых огней

Любую электрическую схему собирают с условием загорания ДХО одновременно с поворотом ключа в замке зажигания и отключением после включения ближнего света. Это удобно и не возникнет риск оставить огни горящими после поездки.

Важно! Для нормальной работы светодиода обязательна установка стабилизатора напряжения (LED-драйвера). Оптимальное напряжение – 12 В, а генератор выдает до 14,2 В на исправном двигателе. Без стабилизатора светодиоды со временем потускнеют.

Рассмотрим популярные схемы подключения:

Через датчик скорости

Такой тип подключения считают самым простым и удобным – ДХО загораются только во время движения машины и остаются выключенными на стоянке, что полностью отвечает ПДД. Для реализации данной схемы контакт К1-1 подсоединяют с цепью управления ближнего света. В стандартном реле на электрической схеме этот контакт обозначен цифрой 85.

Подключенные по такой схеме ходовые огни работают вместе с габаритными огнями, чтобы отключить габариты потребуется проложить параллельную линию к датчику скорости через обычное реле.

Через датчик давления масла

Работающий двигатель создает давление в системе смазки, что и фиксирует масляный датчик. Поэтому при таком подключении ДХО загораются только на заведенном двигателе и отключаются после остановки мотора.

Схема размещения аналогична, а включение ходовых огней происходит через кнопку габаритов и света фар. Разъем датчика давления масла находится в белой колодке под номером 13.

Через плюсовой провод генератора

Простейшая схема использует только ручник и мотор. После пуска двигателя светодиоды остаются неактивными, контакт размыкает поднятый ручник. Отпустив рычаг стояночного тормоза, ходовые огни загорятся.

Продвинутая схема потребует применения резистора, который реагирует на падение напряжения при включении головной светотехники и автоматически отключает ДХО.

Еще более удобной считают подключение через генератор с использованием ручника, резистора, лампы разряда и реле фар. Преимущества такой схемы заключается в независимости работы ходовых светодиодов от генератора. Активация происходит в момент нажатия кнопки габаритных огней и автоматически отключаются в момент остановки или загорания ближнего света.

Совет! Данный вариант является соответствующим ГОСТу и пригоден для прохождения ТО.

Подключение через готовый блок ДХО

Если эти схемы сложны для самостоятельной работы, то можно взять уже готовый блок управления ходовым огнем. Плюсы такого контроллера: подключение без использования реле, имеет встроенный стабилизатор напряжения, безопасен для остального электрооборудования.

Процесс установки готового модуля очень прост: черный провод присоединяем к минусовой клемме аккумулятора, красный – к плюсовой, оранжевый провод заводим в любой контакт габаритов.

Активация ДХО происходит вместе с включением габаритного или головного света.

Дневные ходовые огни своими руками

Чтобы сделать хорошие дневные ходовые огни из доступных материалов и отвечающие правилам ПДД нам потребую

autoexpert.today

Схема включения дневных ходовых огней – 7 схем подключения дневных ходовых огней

Правила установки, схемы подключения ДХО и штрафы

Правила установки ДХО

Как подключить дневные ходовые огни

Контроллеры автоматического управления светом фар

Заключение

установка дневных ходовых огней своими руками по ГОСТу

Предназначение ДХО

Монтаж ходовых огней

Инструкция по подключению дневных ходовых огней

Вариант 1

Вариант 2

Вариант 3

Фотогалерея «Схемы для подключения»

Обзор основных устройств для управления

Заключение

Видео «Простой способ подключения ДХО без использования реле»

Как самостоятельно подключить ходовые огни, схема подключения

Особенности эксплуатации

Подключение и стабилизация

Варианты подключения

Контроллер ДХО

Альтернативный вариант

Установка и подключение дневных ходовых огней

Как выбрать дневные ходовые огни

Способы установки и схема подключения дневных ходовых огней

Как сделать дневные ходовые огни своими руками

Видео: подключение ДХО через датчик давления масла

Правила установки, схемы подключения ДХО и штрафы

Правила установки ДХО

Как подключить дневные ходовые огни

Контроллеры автоматического управления светом фар

Заключение

Схема подключения дневных ходовых огней для автомобиля » АвтоНоватор

Как подключить дневные ходовые огни самому

Трубования к схеме включения дневных ходовых огней

Как подключить ходовые огни на автомобиле + схема подключения и видео-инструкция

Как выбрать дневные ходовые огни

Требования ГОСТ по установке ДХО

Способы установки ходовых огней

Через датчик скорости

Через датчик давления масла

Через плюсовой провод генератора

Подключение через готовый блок ДХО

Дневные ходовые огни своими руками

Добавить комментарий Отменить ответ
