РУПОР. Рупорный сабвуфер.

СТАЦИОНАРНЫЙ РУПОРНЫЙ САБВУФЕР

Что такое параметры T/S (Тиэля Смола) и как они помогут мне выбрать самый подходящий для моих условий динамик????
И так что же кроется за параметрами Тиэля Смола. Для начала я дам вам описание самых распространенных (полезных) параметров T/S (Тиэля Смола), а ниже объясню как вы сможете их использовать для выбора самого подходящего динамика для вашей аккустической системы. Объяснение будет постым, я не буду вникать в математические и механические нюансы данных параметиров, что бы все было понятно даже новичку.

fs: Driver free air resonance.
fs: основной резонанс динамической головки (так же еще называют резонанс в открытом воздухе -без оформления

Можно сказать что это условия при которых все дижущиеся части динамической системы синхронизированы итли входят в резонанс.

Резонанс довольно сложно объяснить, проще понять это явление если попросту сказать что очень тяжело получить с помощью динамика частоту ниже частоты его осоновного резонанса.

К примеру грубо говоря динамик с частотой основного резонанса (fs: Driver free air resonance) = 60 Hz (Гц), не будет воспроизводить частоту в 35 Hz (Гц) очень хорошо.

Динамик же с частотой основного резонанса (fs: Driver free air resonance) = 32 Hz (Гц), будет воспроизводить частоту в 35 Hz (Гц) довольно уверенно, если ваше акустическое оформление будет настроено на воспроизведение столь нихких частот. Эти два обяснения очень хорошо подходят для выбора динамика для оформления ФИ (фазинвертер), ЗЯ (Закрытый Ящик) и band-pass (банд пасс).

В случае рупорного сабвуфера этот параметр не столь критичен, так как там динамик скорее используется как поршень, а частоту создает само оформление сабвуфера в виде рупора.

Qts: Driver total Q.
Qts: Общая добротность динамика

Иногда в этом параметре опускается буква Q, так как Это сокращение слова (качество — добротность). Итак Qts это общая добротность динамика, которая включает в себя електрическую и механическую добротность. Qts — дает нам понять, насколько сильна моторная (магнитная) система динамика. Динамики с малой общей добротностью системы (около 0,20( будут иметь большой магнит и смогут двигать диффузор динамика с большой силой. Это делается для тугих (жестких) динамиков. Динамик с Qts = 0,45 будут иметь меньший магнит и соответственно меньшую силу для движения диффузора.

Таким образом низкое значение Qts дает сильный (жесткий, плотный) и острый звук, но с малым весом или низким басом и большим Qts получается протяжный и сильный звук который дает вам очень много низкочастотного давления. Остерегайтесь динамиков с большим Qts, более 0,6. Для нормальной работы таких динамиков вам потребуются огромные аккустические оформления (короба), так как с нормальными (реально разумными) размерами акустического оформления вы не получите от этих динамиков много басовой составляющей. Такие динамики лучше использовать в задней олке вашего авто, где они получат много свободного пространства за своей спиной.

Qms: Driver mechanical Q
Qms: Механическая добротность динамика

Qms — механическая добротность динамика, дает представление о всех механических параметрах динамика вместе. Это выражение контроля создаваемого жесткостью подвеса.

Qts (общая добротность динамика) состоит из електрической добротно Q (Qes) и механической добротности Q (Qms)

Рассчитать Qts можно как 1/Qts = 1/Qes + 1/Qms

Qms рассчитывается как

Fs sqrt(Rc)
Qms = ——————-
f2 — f1
Динамик с большой мехнической добротностью Qms может играть более открыто, чище и иметь больший динамический диапазон. Потому что такие динамики будут иметь меньшие потери. Резиновый круговой подвес более гибкий, бумажный подвес, который является частью дииффузора более конструктивен, они имеют больший воздушный поток и обычно соответственно большую чувствительность. Таким образом механическая добротность очень хороший индикатор енергетического запаса динамика.

Qts это всего лишь произведение Qes и Qms и понимания что означают эти величины, очень важно при конструировании акустических систем.
Qts Vas и fs все что нужно для вычисления размеры вашего будущего акустического оформления (короба), со временем когда вы перейдете на более профессиональный уровень конструирования, такие величины как Qes и Qms станут для вас необходим условиям для последующей работы.

BL: Driver motor strength.
BL: Магнитная сила динамика

BL: Чем больше это значение тем сильнее мотор (магнитная система). Динамики с большим BL уровнем (30 и более) могут контролировать собственный диффузор очень четко.

Обычно эти динамики имеют очень большие магниты и весят очень много. Примите на заметку что динамики с большим BL уровнемобычно имеют низкое значение Qts — общей добротности. Динамики с низким значением BL (20 и менее) контролируют свой диффузор менее жестко. Эти динамики не будут столь жесткими (тугими) как их собратья. Они будут в большинстве случаев иметь большое значение Qts (более 0,28). Я называю эти динамики — грязевые динамики, из за их протяжного и объемного баса с довольно плохой моментальной реакцией.

Vas: Volume of air equal to the driver compliance.
Vas: Эквивалентный объем динамика

Он дает понятие о том насколько тугой подвес у динамика. Значение дается в литрах или в кубических дюймах. Есть много параметров влияющих на Эквивалентный объем, так что мы не можем сказать что большое значение параметра Vas лучше.

На еквивалентный обхем влияет подвес динамика, размер диффузора и даже температура воздуха. Это самый трудно определяемы параметр. Его значимость труднее всего оценить.

Mmd: Mass or weight of the speaker cone assembly.
Mmd: Масса или вес движущейся системы динамика

Выражает насколько тяжелый диффузор, катушка и другие движущиеся части. 18 дюймовый динамика с Mmd около 100 грамм будет иметь довольно легкий диффузор и будет более еффективен нежели динамики с более тяжелыми диффузорами. Лешкий диффузор двигается быстрее. Легкий диффузор так же имеет большой Qts, но не всегда. Это дает им приимущество в моментальной реакции чем легче диффузор, тем быстрее реакция, но слабый мотор динамика может повлиять на увеличени общей добротности динамика Qts, что компенсирует все приимущества лугкого диффузора.

Динамики с Mmd более 200 грамм будут иметь тяжелые диффузоры. Они обычно менее продуктивны (имеют маленькую еффективность), имеют двойные корзины и низкий Qts. Динамики с тяжелыми диффузорами имеют более медленны звук, но не всегда имеют низкий Qts и большой BL. Сила мотора динамической системы может противодействовать весу тяжелого диффузора и давать быструю реакцию и большую еффективность. Не путайте Mmd и Mms. Mms это общий вес динамика в сборе. Некоторые программы хотят что бы вы ввели Mmd и по нему считают Mms, другие наоброт.

Sd: Effective driver radiating area.
Sd: Эффективная площадь диффузора динамика.

Дается в кавадратных сантиметрах. Обычно означает насколько велика область динамика которой он двигает воздух. Большие динамики соответственно имеют большую площадь, маленькие — маленькую. Стандартная площадь диффузора для динамика 18 дюймов — 1150 квадратных сантиметров, а 15 дюймовый динамик имеет площадь около 890 квадратных сантиметров. Правда глубина диффузора зачастую тоже берется в рассчет. Более глубокий диффузор даст большую площадь диффузора с тем же диаметром. Именно поэтому вы видите разные эффективные площади динамиков одинаковых по диаметру. Те которые имеют большую эффективную площадь обычно либо более глубокие либо имеют меньший подвес, что увеличивает их эффективную площадь.

xmax: The amount of voice coil overhang.
xmax: Сдвиг диффузора (звуквовй катушки) в миллиметрах

Отражает расстояние в миллиметрах которое проходит катушка, от самой дальней точки до самой нижней относительно магнита. Динамики с xmax 10 мм может двигать диффузор в два раза дальше чем динамик с xmax =5. Не путайте xmax с maximum excursion (максимальное выдвижение диффузора).
maximum excursion — максимальное выдвижение диффузора можно охарактеризовать двумя способами
1. выдвижение диффузора назад до момента пока катушка не упрется в магнит
2. выдвижение диффузора вперед до момента пока он не будет остановлен максимольно возможным выгибом подвеса.
xmax это расстояние которое может проходить катушка находясь в магнитном поле динамика. Нет никакого смысла выдвигать катушку за пределы магнитного поля динамика, потомучто за пределами поля катушка будет не под контролем мотора динамической системы.
Большее значение xmax означает что катушка может двигаться вперед и назад довольно далеко находясь все время под контролем мотора динамической системы (магнитного поля). Возьмите на заметку, что величина xmax в 5 мм означает что диффузор (катушка) может ходить на 5 мм вперед и на 5 мм назад находясь под контролем мотора динамической системы.

Vd: Displacement volume.
Vd: Сдвигающая громкость (дословно)

Эту величину часто используют те у кого большой аппетит к динамикам более 24 дюймов.Vd это Sd умноженое на xmax. Это величину можно представть как колличество воздуха которое сможет сдвинуть динамик за один проход. Я описал этот параметр ниже Sd и xmax именно потому что оба они включены в данную величину. В принципе для того что бы создать звуковое давление которое вам нужно, вы должны сдвитгать воздух, и чем ниже частота которую вы хотите воспроизвести тем больше воздуха вам прийдется сдвинуть. Вы можете это сделать большим диффузором, у которых больше эффективная площадь диффузора или вы можете это сделать меньшим динамиком которые могут двигаться туда и обратно на большее расстояние (имеют больший xmax). Итак 18 дюймовый динамик с эффективной площадью диффузора 1150 квадратных сантиметров и xmax 5 мм сможет сдвинуть 5750 кубических сантиметров воздуха за раз. Можно представить себе это как веер который имеет перед собой много воздуха, и когда вы быстро его сдвинете он направит этот воздух на вас, очень быстро и с постоянной ритмичностью — это и есть динамик. Теперь возьмем как пример динамик Precision Devices PD 1850, он имеет 11,25 мм xmax и эффективную площадь Sd равную 1150 квадратным сантиметрам. Его Vd будет равен 12 975 кубических сантиметров. Он толкает 12 975 кубических сантиметров воздуха на кого то, это намного больнее (сильнее) чем 5750 кубических сантиметров. Некоторые заметили что 12 975 кубиков практически вдвое больше нежели 5750, именно поэтому я предпочитаю работать с динамиками типа PD 1850. Сравнивать величины Vd очень полезно что бы понять сколько баса может воспроизвести динамик, а многие люди этого просто не знают.

no: Free air reference efficiency.
no: Продуктивность динамика в открытом воздухе (грубо говоря)

Дается величина в процентах. Я нашел ее более полезной чем чувствительность которую указывают разработчики. Многие величины чувствительности специально раздуты разработчиками, некоторые разработчики даже не указывают no, они лишь дают величину чувствительности. no — это чувствительность динамика до того как разработчики втулили его в короб и замеряли величины верные для этого динамика по их мнению. Для басовых динамиков no в 3,8% до 5% очень очень хороший показатель, динамик обычно при таких параметрах будет иметь чувствительность в 97,9 до 99 (dB)Дб. Наиболее часто динамики встречаются с no около 1,8 — 3,8% и эти динамики будут менее еффективны.А динамики с no = 1,8% будут давать чувствительность в 94,7 (dB)Дб а 3,8% — 97,9 (dB)Дб. Величины даются в 1W/1m (1 Ватт/1 метр). Как правило динамики с большим xmax имеют маленькую величину no. Потому что они имеют длинные катушки которые тяжелы для мотора динамика, что бы двигать их с такой чувствительностью. Поэтому вам прийдется дополнительно вложится в усилитель который раскачает такой динамик, либо взять динамик с большей чувствительностью и при этом сэкономить на усилителе. Вы никогда не получите Огромную мощь от динамика с малым xmax по сравнению с той что сможете выжать из динамика с большим xmax, но вы всегда получите максимум который возможен на данной мощности от динамика с большей чувствительностью с малым xmax. Если вы никогда не раскачиваете свои динамики серъезно тогда используйте чувствительные динамики, динамические головки с малой величиной xmax обычно економят вам деньги на приобритении самого динамика в первую очередь, а так же им нужны менее мощные усилители что бы получить все что возможно от такого рода динамиков. Вы такж получите приимущества от малого веса.
Если вы раскачиваете свои динамики серъезно и хотите максимальной отдачи от них в аккустических оформлениях (рассчитаных вами размеров), тогда вам нужно использовать динамики с длинными катушками и которые имеют большой ход диффузора. Тапк же вам потребуется серъезный бюджет на усилители, обычно требуется более килловата что бы дотянуть их до максимального вылета, сказывается недостаток чувствительности.
Если я имею 500 — 750 Ватт в запасе что бы дать на каждый динамика, тогда я буду использовать более чувствительные динамики, с маленьким xmax. Если вы в данном случае используете мало чувствительные динамики с большим xmax, вы не молучите столько мощности и я смогу создать куда более сильное звуковое давление с такими же динамиками с большей чувствительностью на тех же усилителях.

Если я буду иметь возможность пригрузить динамики 1000 Ватт каждый, я буду использовать менее чувствительные с большим ходом динамики. Таким образом вы получите больше мощности, однако и давить вам их придется сильнее.
Можно объяснить это все доходчиво таким образом.
Если у меня рядом есть клуб и в нем стоят усилители по 100 Ватт на канал и качаюь динамики по 15 дюймов в рупорном оформлении, которые просто таки поражают меня своим звуковым давлением. Если я куплю динамики 18 дюймов с длинным ходом диффузора (xmax = 10 мм) и подсоединю их к тем же усилителям по 100 Ватт я даже не услышу заработали 18 дюймовики или нет (хотя при покупке я наверно рассчитывал переорать 15-ки) .
Разница в том, что они имеют очень чувствительные динамики которые дают полную звуковую мощь на 100 Ваттах и они будут раскачаны до максимума, они никогда не смогут дать больше мощности, даже если я принесу в этот клуб усилители в 1500 Ватт. Но если я куплю 1500 Ватт усилители и подсоединю их к моим 18-кам я скорее всего подыму весь район вместе с клубом. Правда мне надо будет только 500 Ватт что бы получить еквивалентную звуковую мощь от моих динамиков,с той которую я слышу в клубе (при их 100 Ватовых усилителях).

Power compression
Потери мощности (перевод по смыслу)

Не параметр из линейки T/S (Тиэля Смола), но очень полезно оценить если параметр дается производителем. Дается он в dB (Дб), часто скрывается производителями. Величина отображает чувствительность которую динамик теряет в следствии нагрева катушки. Плохие динамики теряют 5 — 6 dB (Дб). Динамики получше около 3 — 5 dB (Дб) при максимальных нагрузках. Существует несколько динамиков имеющих Power compressio менее 3dB (Дб). JBL Заявляет 2,8 dB (Дб) для одного из своих динамиков 18 дюймов, и считает это рекордом. Смешно однако Precision Devices имеет 18 дюймовый динамик с величиной потерь равной 1.6 dB при максимальной нагрузке. Так что если у вас в наличии имеется драйвер PD 1850 — 600 watts и вы пустите столько же мощщи на динамик с потерями в 4,6 dB (Дб) динамик PD 1850 будет на 3 dB (Дб) громче. Именно поэтому я обращаю внимание на мелочи. PD 1850 3 dB (Дб) громче и сможет сдвинуть намного больше воздуха нежели многие другие динамики размером 18 дюймов.

Примите к сведению что вам придется оценить многие параметры и уже потом составить собственный окончательный список. Существеут еще много параметров о которых я вам могу поведать, однако мне бы пришлось углубиться в мир математики и физики и все это свелось бы к тому что многие из них объясняли бы все то же что я описал выше.
Вам действительно надо знать точные параметры fs, Qts и Vas что бы создать аккустическое оформление, другие же параметры просто дададут вам точное представление о том как этот динамик будет работать в данном оформлении. Эти три параметра fs, Qts и Vas будут наиболее полезны они подскажут вам как наиболее рационально использовать динамик.
Если вам нужен динамик для рупора, правильный рупор с длинной более 1,8 метра, проверьте что динамик имеет Qts настолько маленькое насколько это возможно и самый сильный магнит который вы сможете найти. Параметр силы магнита дается в BL, поэтому чем он больше тем лучше. Так что не пихайте динамик с Qts = 0,48 и BL = 17 в рупор. Он не сможет двигать воздух в рупоре и просто разрушится если вы будете подавать на него большую мощность в течении длительного периода времени. Эти динамики с большим Qts просто таки просятся в вентилируемые боксы (как то ФИ — фазоинвертер). Если ваш динамик с Qts = 0.48 и Vas = 290 и Fs=35 тогда оптимальное решенире для него в виде ФИ будет объемом в 400 литров, это очень большой короб, но мы говорили выше что чем больше Qts тем больше короб нам нужен. Если мы оставим Vas и fs такими же, и уменьшим Qts до 0,35 тогда оптимальный размер будет 139 литров, что намного меньше. Так что для оформлений типа ФИ подоходят динамики с Qts’s 0.28 — 0.45. Динамики с Qts’s менее 0,28 будут чудесно работать в рупорах. Для параметров более 0,45 вы будете иметь огромные короба, в этом случае лучше всего устанавливать эти динамики в заднюю полку авто, либо в короба меньших размеров, однако при этом вы проиграете в отдаче баса.
Если мы посмотрим на другой динамик 18 дюймов, который имеет Qts = 0,19 и Fs = 40 и Vas = 230 liters (литров) и вычислим оптимальные размеры бокса для ФИ он будет размером в 22,5 литра. Вы скажите прекрасно, маленький сабвуфер, но на самом деле все не так хорошо, в таком оформлении динамик будет иметь f3 point = 112 Гц (Hz). Так что даже 60 Гц Hz буду воспроизводится очень громко. Єто динамик просто идеален для рупора, засуньте его в реально длинный рупор и отойдите подальше. f3 point это точка в которой бас преодалевает уровень в -3Дб (db). Если вы поняли все то что мы описывали выше, попробуйте угадать какой из преведенных выше двух динамиков будет иметь уровень BL ниже.Вы будете правы если скажете что это первый динамик с Qts = 0. 48.

Vb: Internal volume of a ported enclosure.
Vb: Внутренний объем Фи (фазинвертор)

Vc: Internal volume of a closed box.
Vc: Внутренний объем ЗЯ (закрытый ящик)

Fb: Tuning frequency of a ported enclosure.
Fb: Частота на которую настроен ФИ

Fс: Tuning frequency of a closed box
Fс: Частота на которую настроен ЗЯ

Рассчет рупорного сабвуфера — программа HORNRESP (Horn Loudspeaker Response Analysis Program)
СКАЧАТЬ ПРОГРАММУ

Конструкция данного рупорного сабвуфера, имеет наверно наименьшею популярность из-за своей сложности. Однако при всем при этом данный сабвуфер имеет самое большое звуковое давление среди всех аккустических оформлений низкочастотных звуковых головок (ЗЯ-закрытый ящик, ФИ — фазоинвертер, Банд-пасс разных порядков).

Данное оформление является аналогией сабвуферов с полосовыми свойствами частотной характеристики, такими как банд-пасс, однако как говорилось выше сабвуферы типа рупор имеют значительно более высокое звуковое давление, и при всем при этом порой более маленькие размеры. Значительный плюс такого оформления что параметры динамика зачастую не значительно влияют на итоговую частотную характеристику.

Как мы видим на фото, всем известная система рупор имеет простую конструкцию….
Вследствии того что в идеале строить такую систему не целесообразно по ряду причин, в часности и не рациональное использование площадей и объемов.

Вследствии этого рупор делится на сегменты и сворачивается посегментно так как мы видели вначале стетьи.

Задаются длинны (L12 L23) и площади окна (S1 S2)

В рассчете такого сабвуфера нам поможет программа HORNRESP (Horn Loudspeaker Response Analysis Program) VERSION 8.40
Программа имеет вид (на первый взгляд ужасающе — все эти параметры нам нужно ввести)

Итак первый основной сегмент у нас помечен красным цветом.
Тут задаются всем известные параметры Тиеля Смола (TS параметры)

VRC — это задний объем камеры…ЗЯ который ЗА ДИНАМИКОМ
LRC — длинна камеры… при не правильной длинне звучать бедт не так…поэтому ее и указываем что б не ругался ??? (однако на АЧХ не влияет)
FR и TAL — заполнение синтепоном но ПОЧЕМУТО на АЧХ не влияет . .. (слшком мало влияние для полосового офрмления +-1 дб
VTC — объём предрупорной камеры которая перед диффузором
ATC — тоже не влияет (можно ноль)

Для того что было понятно что такое VTC (предрупорная камера перед диффузором) возьмем другую картинку….на ней…объем это расстояние от диффузора до прорези фактически окна — которое пропускает воздух непосредственно в рупор.

Осталось послдеднее поле — желтое
Тут остается наше творчество…мы можем меняя параметры достичь той АЧХ, которая нас устраивает.

ANG VEL и DEN CIR — не трогаем єто угол замера ачх, скорость и плотность воздуха
S-ки и L-ки надо самому придумывать, как говорилось выше это длинны и площади окна сегмента
Тут требуются некоторые объяснения.
Первое окно (S1) гдето 20-40% от площади диффузора (обычно вроде около 20-25)
Так же надо заметит, при вводе L-ок (нажимая на L34 к примеру можно изменить вид измерения на CON и EXP)

Ну я думаю разницу вы поняли, если что направление дал… можете эксперементировать смотреть на графики и схемы и делать выводы
F-ки это частоты среза каждого сегмента сабвуфера, программа расчитывает их сама…

НА ЭТОМ ВСЕ
Дальше эксперементируйте сами…нажимайте кнопку калькулейт и вперед 🙂

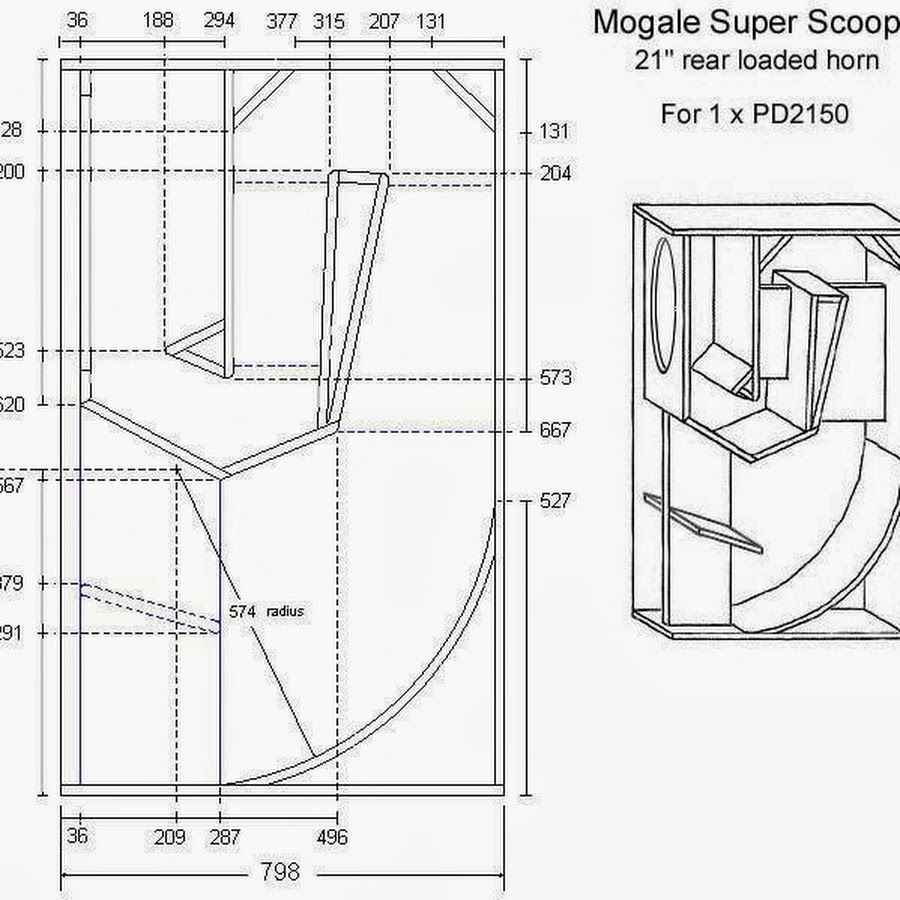

Еще вариант рупорного сабвуфера под 18дюймовый динамик

Так выглядит рупорный сабвуфер в уже готовом виде. Чертежи этого сабвуфера приведены ниже.

Для изготовления нижней фигурной части используется фанера толщиной 3 мм, которая слой за слоем наклеивается друг на друга до получения толщины 18 мм.

Еще один вариант рупорного сабвуфера про принципу равномерного расширения

Описание взято с какого иностранного форума, переводить стало лень, однако кое какие пояснения необходимы. Первоначально чертеж сабвуфера у ребят имел следующий вид:

Однако они решили пересчитать размеры в соответствии со своими требованиями и у них получились следующие размеры:

Как видно из рисунков произошло уменьшения высоты сабвуфера, что повлекло изменение рабочей частоты. Напомню, что длина раструба зависит от желаемой частоты резонанса. При изготовлении рупоров с равномерным расширением КПД сабвуфера получается несколько меньше, чем у расширяющегося по экспоненте, однако расчеты для такого рупора довольно просты. Длина рупора вычисляется по формуле L = 344 / F, где L — длина рупора, 344 — скорость звука м/с, F — частота резонанса.
Однако рупор акустической системы может быть выполнен двумя способами:
1. Закрытого типа, когда в раструб «уходит» лишь одна сторона дифузора, а вторая работает на закрытый ящик. В этом случае длина рупора может составлять как полуволновую длину, так и четверть волновую. Для примера возьмем частоту 40 Гц. Полуволновой рупор будет иметь длину L = 344 / 40 = 8,6 м / 2 = 4,3 м. Четверть волновой расчитывается также, но полная длина рупора делится уже не на 2, а на 4 и в результате мы получаем L = 344 / 40 = 8,6 м / 4 = 2,15 м.

2. Рупор открытого типа излучает одной стороной дифузора в пространство, а второй в раструб рупора. В этому случае необходим сдвиг фазы на 180 градусов, чтобы обе стороны дифузора излучали в пространство сигнал одной фазы. Поэтому длина рупора должна иметь половину длины волны звукового сигнала, следовательно длина рупора может быть только полуволновой, т.е. для частоты 40 Гц длина будет составлять L = 344 / 40 = 8,6 м / 2 = 4,3 м. На нижнем рисунке длина рупора получается примерно чуть юольше 3 м, следовательно оптимальная частота для рупора будет составлять 50. ..55 Гц.

Именно это и показывает программа расчета длины рупора:

От 20 до 80 Гц АЧХ сабвуфера имеет ровную плоскость, а выше уже начинаются «качели» вызванные фазовыми искажениями. Эти «качели» следует «обрезать» фильтрами для сабвуферов, которые не дают попадать на вход усилителя мощности частотам выше 100 Гц.
Далее несколько фоток по сборке сабвуфера

С разнуми динамическими головками параметры сабвуфера имеют вид:

Правда не понятно с каким динамиков какие графики получились у этой акустической системы, тем не менее вывод сделать можно один — у данного сабвуфера дольно большая отдача по низким частотам.

Адрес администрации сайта: [email protected]

НЕ НАШЕЛ, ЧТО ИСКАЛ? ПОГУГЛИ:

СТРОКА ПОЛЬЗОВАТЕЛЬСКОГО ПОИСКА

Короб для сабвуфера своими руками ⋆ Doctor BASS

Крепеж

Для крепления лучше всего использовать желтые саморезы длиной, минимум в 2 раза превышающей толщину стенки. У черных часто отламываются головки, они тоньше и не такие прочные. Продвинутое решение — мебельные болты, но если это ваш первый саб, то проще будет с саморезами.

Желтые саморезы, черные саморезы, мебельные болты.

Закладные гайки для крепления сабвуфера к корпусу — это круто! Саб можно закрепить и на саморезы, но с болтами в закладных динамик притягивается максимально сильно, а так же в случае необходимости без повреждений снимается и устанавливается сколько угодно раз. А отполированные болты под шестигранник выглядят очень здорово.

Болт с закладной гайкой

Видео про установку закладных гаек (более удобный вариант):

Клей

Если вы пилите стенки лобзиком или ручной циркуляркой, то клей будет дополнительно выполнять роль герметика между неровными краями, для этого подойдут любые жидкие гвозди по дереву. Если же вы распускали материал на станке и края стенок корпуса идеальны, то клей наносите очень тонким слоем, но все равно не забудьте промазать стыки изнутри.

Клеммник

Вывести провода можно и напрямую, но лучше сделать короб для сабвуфера с клеммником.

Клеммник для корпуса

Используйте варианты с резьбой — они надежнее, либо выбирайте с достаточно мощными пружинами. Устанавливая клеммник (терминал) для подключения сабвуфера не забудьте проклеить по периметру место соединения с корпусом. Для круглых посадочных мест удобно прорезать отверстие с помощью насадки.

Насадка для круглых отверстий

Провода

Вам понадобится отрезок провода для соединения катушки саба с выводным клеммником. Берите любой медный провод не тоньше 4 мм. в большинстве случаев этого будет достаточно.

Инструменты

Вам понадобятся:

Циркулярная пила — для распила материала, она может быть и ручной и стационарной, все зависит от ваших возможностей. Лобзиком лучше не распиливать, слишком не ровными будут края, даже если крепить направляющую планку, так как пилка все равно может гулять.

Ручная циркулярка

Лобзик — для выпиливания отверстия под динамик и под клеммник, так же это может быть фрезер, с его помощью отверстия получатся ровными и аккуратными. Для выпиливания стенки под круглый клеммник можно воспользоваться насадкой — пилой. Правильно подбирайте пилку для лобзика в соответствии с выполняемой работой.
Шуруповерт — для закручивания саморезов и сверления отверстий.

Распил деталей

Итак, вы определились с формой для сабового короба и у вас есть чертеж.

Разметьте лист по деталям и распилите по нанесенным размерам. Используйте диск большим количеством зубьев, чем меньше размер зуба у диска для циркулярной пилы, тем меньше получится сколов, и их размер будет незначительным.

Если вы пользуетесь ручной циркуляркой, а рука у вас не набита, лучше использовать направляющую, что бы случайно не «завалить» рез.

Выполнять эту работу лучше вдвоем, так как одному ворочать большие листы и держать их во время работы достаточно не удобно.

Ниже хорошее видео от Rockford Fosgate, правда на английском, но тут все понятно без перевода — выбор формы корпуса, разлиновка деталей, распил.

Сборка корпуса для сабвуфера

Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.

Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением. Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.

Шаблон для посадочного отверстия (вырезан из коробки)

Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.

Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.

Двойная передняя стенка

Части двойной стенки нужно дополнительно проклеить и скрутить между собой. Правильно выбирайте длину саморезов, чтобы он не торчали внутри. Но иногда это может делаться специально, чтобы использовать саморезы как каркас для набивочного материала.

Для дополнительного укрепления конструкции можно использовать угловые усилители или попросту «косынки».

При больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.

Варианты распорок и ребер жесткости

Обратите внимание на то, что все каналы ввода проводов, клеммники и т. п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей.

Закручивая саморезы, не переусердствуйте, что бы не сорвать и не забывайте предварительно сверлить отверстия для них.

Если вы и используете закладные гайки для крепления динамика, то предварительно установите его в посадочное место, точно разметьте места сверления, уберите динамик и просверлите насквозь переднюю стенку согласно отметкам (следите, чтобы сверло всегда было перпендикулярно плоскости). Толщину сверла выбирайте в соответствии с диаметром закладных гаек. Установите гайки в подготовленные отверстия изнутри корпуса так, чтобы они не выпадали внутрь при закручивании в них болтов.

Закладные гайки с внутренней стороны передней стенки

Прикручивая динамик, не забудьте подключить его к клеммнику, для этого провода к нему можно припаять либо воспользоваться специальными клеммами.

Информативное видео сборки и склейки на примере серийного сабика Рокфордов.

Если ваш корпус был правильно рассчитан, он герметичный, крепкий и с достаточной толщиной стенок, то звук его определенно вас порадует.

Удачи в построении!

чертежи, схемы и специфические особенности

Короб для сабвуфера — очень сложное устройство. Для проектирования и создания корпусов требуются особые знания по геометрии звука. В помощь дизайнерам создали специальные программы для расчета оптимальной геометрии и количества звукопоглощающего материала.

Программы для расчета геометрии звука

Чтобы создать замечательную звуковую систему, необходимо учитывать все факторы. Это связано с тем, что проектирование короба для сабвуфера — это и наука, и искусство. Для создания наиболее эффективных колонок есть несколько лучших программ, которые могут гарантировать максимальную производительность и уникальный дизайн:

Woofer Box and Circuit Designer.
Subwoofer Design Toolbox.
AJHorn 6.
Boxnotes.
WinISD.

Параметры расчета и единицы измерения

Перед тем как рассчитать короб для сабвуфера, пользователь выбирает программу и систему единиц. Все программы, которые выпущены после 2017 года, поддерживают метрические единицы. Они легко сравнивают параметры различных конструкций блоков визуально на одном графике. Распечатки с частотным откликом могут быть в цвете или с символами, позволяющими улучшить читаемость с помощью черно-белых принтеров.

Инструмент для проектирования корпусов помогает создавать прямоугольные и клиновидные коробки, вычислять объемы сборных коробок. Можно рассчитать объем ящика из размера монтажных окон, или любую форму, введя необходимый объем корпуса.

Инструмент создания коробки

Woofer Box and Circuit Designer представляет собой усовершенствованный инструмент для создания корпусов сабвуфера с использованием MS Excel. В программе заложена сложная математическая модель, которая может имитировать результаты герметизации, вентиляции или пассивности радиатора. Она также имеет специальные фильтры, которые позволяют моделировать очень широкий диапазон форм.

Цель этой программы — предоставить инструменты, необходимые для разработки сабвуфера, с использованием широкого спектра доступных пластинчатых усилителей, кроссоверов, цифровых процессоров и эквалайзеров. Перед тем как рассчитать короб для сабвуфера, в программу импортируют звуковую кривую отзвука комнаты, которая сохраняется как файл из любого другого программного обеспечения, и будет учитывать импортированные данные в выходных результатах.

Отображаются графики, показывающие частотную характеристику, фазу, импеданс, максимальный выход, чувствительность 2.83 В, функцию передачи фильтра, скорость вентиляции, групповую задержку (фильтр, драйвер и систему) и импульсную реакцию. Все вычисления и графики включают эффекты от выбранных фильтров.

Моделирование корпусов AJHorn 6

Благодаря своей модульной конструкции AJHorn предлагает моделирование различных типов коробов для сабвуфера с одним и тем же алгоритмом расчета. Это интересно, поскольку теория расчета рупоров не ограничивается одним типом корпусов. Идеальное решение акустических условий, где включены пограничные случаи — линия передачи, бас-рефлекс, полосы пропускания и закрытые типы корпусов.

Соответствующие проекты AJHorn (hrn-файлы) можно найти в каталоге установки AJHorn, они предусматривают конструкции:

Фронтальный рупор. Frontloaded Horn представляет собой ситуацию, в которой передняя часть драйвера создает акустическую силу вместе с рупором. Задняя часть драйвера излучает звук в закрытой или вентилируемой камере (RC) с объемом VRC. Длина закрытой задней камеры с достаточным демпфированием не влияет на результат моделирования.
Задний рупор. Разница между загрузкой и фронтальным рупором — это отброшенная задняя камера. Драйвер излучает звук прямо над конусом. Благодаря этой возможности моделирования старые конструкции (классические задние рожки) могут быть улучшены, если еще имеется неиспользуемая область. Эта функция позволяет имитировать и оптимизировать устройство с AJHorn.

Boxnotes для подбора портов

Это бесплатное программное обеспечение — в помощь для определения фактических размеров корпуса. Особенности текущей версии V3.1:

Учитывает дополнительный объем, потребляемый портами, креплениями и драйверами.
Проверяет минимальные размеры, необходимые для размещения драйвера.
Наличие зрительного эффекта изменения параметров порта.
Стоп-резонанс, настройка размеров, чтобы свести к минимуму его влияние.
Дополнительное разрешение на обрезку с помощью маршрутизатора.
Сохранение работы файлов проектов в блокнотах, включая комментарии.
Чертежи коробов для сабвуфера выполнены в доступной размерности.
Поддерживает как дюймовые, так и метрические измерения.
Создает текстовый отчет, содержащий выбор информации пользователя.

BassBox Pro для проектирования динамиков

Это современная утилита для проектирования короба для сабвуфера, лучшая программа корпусов усилителей. Она применяется во всем мире профессионалами, любителями, дизайнерами акустических систем для создания корпусов мирового класса. Программа универсальна и используется для создания динамиков самых разных назначений, включая домашний Hi-Fi-кинотеатр, личное авто или автофургон, профессиональное усиление звука, записывающее студийное оборудование, сценические мониторы и т. д.

Преимущества:

Простота изучения и использования.
Множество функций, которые делают его легким в освоении и применении.
Пошаговое и красивое печатное руководство на 364 страницах.
Мастер проектирования, чтобы помочь новым пользователям быстро создать динамик.
Процесс создания может начинаться либо с драйвера, либо с короба, а затем будет проходить через BassBox Pro, поскольку запрашивает информацию в упорядоченной прогрессии.
Главное окно, изменяемое по размеру, включает в себя сводку всех открытых конструкций.
Одновременно можно открыть до десяти проектов.
BassBox Pro имеет самую большую в мире базу драйверов! Пользователи могут добавлять, редактировать или удалять драйверы, и поиск базы данных может быть неограничен.
Доступны две разные формы коробов.
Акустические свойства принимают два разных типа данных. Их можно вводить вручную или импортировать из нескольких популярных измерительных систем (B & K, CLIO, IMP, LMS, JBL / SIA Smaart, MLSSA, Sample Champion и TEF-20).
Акустические данные добавляются к соответствующим графикам для повышения их точности при изготовлении короба для сабвуфера.
Производительность обеспечивает девять графиков для оценки производительности конструкции динамиков.

WinISD проектирования звука онлайн

Отличное бесплатное программное обеспечение для проектирования динамиков, предназначенное для платформы Windows. Предлагает широкий спектр функций, благодаря этому пользователям легко и просто создать вентилируемые, полосовые, а также закрытые корпуса, которые будут воспроизводить качественные звуки. Драйвера имеют разные спецификации, требующие изменений в дизайне коробки или порта.

Использование WinISD Pro является относительно простым способом обеспечения оптимального расположения шкафа для конкретного используемого сабвуфера. Эта программа для расчета короба сабвуфера потребует компьютер, который может запускать WinISD. Имеет базу данных домашних кинотеатров по спецификациям T-S. Моделируемый драйвер действует линейно, при умеренной и высокой SPL.

Пример чертежа простейшего расчетного усилителя.

Инструмент дизайна MFR Engineering

Subwoofer Design Toolbox — простая в использовании, но мощная программа для проектирования сабвуферов. Удобный интерфейс вкладки позволяет выбирать дизайн коробки, порта, корпуса и инструменты выбора сабвуфера. Она работает в Windows XP, Vista, Windows 7, 8, 8.1 и 10. Инструмент дизайна позволяет создавать герметичные, портированные и полосовые короба. Он также включает в себя «свободное эфирное» моделирование для приложений с автозвуком.

Пользователю несложно будет определить, какой короб для сабвуфера нужен, надо просто ввести параметры драйвера, тип корпуса и объем блока. Для портированных конструкций программа будет рекомендовать частоту портов, или можно выбрать свой порт. Пропуск полосы пропускания проще, чем когда-либо прежде. После выбора громкости — частота портов автоматически оптимизируется. Сабвуфер Design Toolbox полностью поддерживает метрические измерения.

Функция автоответчика позволяет увидеть эффект от работы сабмастера в широком диапазоне размеров. Для домашних сабвуферов или кабриолетов можно выбрать 2Д настройку. В противном случае можно выбирать настройку, которая наиболее точно описывает автомобиль. С помощью Subwoofer Design Toolbox легко сравнивать частотные характеристики различных конструкций блоков на одном графике. Используя курсор, можно точно определить точки частоты и их размеры.

Советы по монтажу сабвуферов

Перед установкой громкоговорителя в короб для сабвуфера важно знать импеданс, чтобы громкоговоритель мог правильно подключаться к усилителю. Большинство усилителей имеют отдельные положительные подключения для каждого из сопротивлений, в то время как отрицательное соединение является общим.

Неправильное подключение динамика к усилителю, наоборот, уменьшит объем звука.

У закрытых громкоговорителей обычно размеры короба для сабвуфера позволяют создать изоляцию внутри, чтобы поглощать звук с задней стороны динамика. Если корпус не оснащен изоляцией, может быть использована изоляция из стекловолокна.

Динамики, которые используются с герметичными корпусами, должны быть запечатаны в корпусе. Ни в коем случае это не должно выполняться с применением силикона или любой другой жидкостью, гелем или клеем. Простую, но очень эффективную прокладку можно изготовить с использованием пенного материала, например, для дверей и окон.

Перед тем как сделать короб для сабвуфера, нужно усилить крепление к корпусу и лучше установить T-образные стойки. Корпус сабвуфера должен быть очень надежно закреплен в автомобиле. Сабвуфер и корпус могут весить 20 кг и более. При столкновении при 60 км/час или при быстром торможении с этой скоростью, такое устройство может оказать до 500 кг давления. Этого вполне достаточно, чтобы нанести серьезные увечья пассажирам.

Хорошее электрическое соединение имеет значение для поддержания работоспособности системы. Самый лучший и надежный способ подключения проводов — это пайка.

Конструкции корпусов (кабинетов) для Сабвуферов.

Сортировать: По рейтингуОт дешевых к дорогимОт дорогих к дешевымПоследнее добавленноеНовинкиАкцияРаспродажаЛидер продажЛучшая цена

Сабвуфер SB15/1 Конструкция Корпуса Акустической Системы Beyma

НЧ динамик:	15P1200ND
Полоса воспроизводимых частот:	35 — 200 Гц

Сабвуфер SB15/2 Конструкция Корпуса Акустической Системы Beyma

НЧ динамик:	15P1000ND
Полоса воспроизводимых частот:	35 — 200 Гц

Сабвуфер SB15/3 Конструкция Корпуса Акустической Системы Beyma

НЧ динамик:	15P80ND
Полоса воспроизводимых частот:	40 — 200 Гц

Сабвуфер SB18/1 Конструкция Корпуса Акустической Системы Beyma

НЧ динамик:	18P1200ND
Полоса воспроизводимых частот:	33 — 200 Гц

Сабвуфер SB18/2 Конструкция Корпуса Акустической Системы Beyma

НЧ динамик:	18P1000ND
Полоса воспроизводимых частот:	33 — 200 Гц

Сабвуфер SB18/3 Конструкция Корпуса Акустической Системы Beyma

НЧ динамик:	18P80ND
Полоса воспроизводимых частот:	37 — 200 Гц

Beyma S-15LEX конструкция корпуса сабвуфера

НЧ динамик:

Beyma 15LEX1600Nd

Сабвуфер SB12 Конструкция Корпуса Акустической Системы Beyma

НЧ динамик:	12SW1300Nd
Полоса воспроизводимых частот:	35 — 175 Гц

Сабвуфер SUB 21 Конструкция Корпуса Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	21 дюйм
Внутренний объем конструкции:	210 дм3

Сабвуфер SUB 215 Конструкция Корпуса Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	2 х 18 дюймов
Внутренний объем конструкции:	300 дм3

Сабвуфер SUB 218 Конструкция Корпуса Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	2 х 18 дюймов
Внутренний объем конструкции:	300 дм3

Сабвуфер S15AN Конструкция Корпуса Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	15 дюймов
Внутренний объем конструкции:	104,8 дм3

Сабвуфер S18AN Конструкция корпуса Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	18 дюймов
Внутренний объем конструкции:	218,3 дм3

Сабвуфер S18BN Конструкция корпуса Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	18 дюймов
Внутренний объем конструкции:	218,3 дм3

Сабвуфер S18CN Конструкция корпуса Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	18 дюймов
Внутренний объем конструкции:	179. 6 дм3

Сабвуфер S18H Конструкция корпуса Рупорной Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	18 дюймов

Сабвуфер S18HN Конструкция корпуса Рупорной Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	18 дюймов

Сабвуфер S218AN Конструкция корпуса Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	18 дюймов
Внутренний объем конструкции:	339.5 дм3

Сабвуфер S21AN Конструкция Корпуса Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	21 дюйм
Внутренний объем конструкции:	261. 7 дм3

Сабвуфер SUB 12 Конструкция Корпуса Акустической Системы B&C Speakers

Количество полос:	Однополосная
НЧ динамик:	12 дюймов
Внутренний объем конструкции:	40 дм3

схемы и динамики своими руками

Один из самых лучших видов звуковых систем – рупорная акустика Hi-End. Несмотря на высокую стоимость, системы такого вида обеспечивают высокое качество звучания, и позволяют удовлетворить запросы даже самых искушенных слушателей. Как сделать рупорную акустику своими руками, и по каким чертежам её можно изготовить самостоятельно?

Рупорная акустика Hi-End

История

Первые громкоговорители рупорного типа появились в 20-х годах прошлого века. Предназначалось оборудование для усиления человеческого голоса.

Спустя несколько лет появились системы, напоминающие современное оборудование для воспроизведения музыки. О технологии рупорной акустики не забыли, но считалось, что она не пригодна для дома, и использовали её только на открытых пространствах.

К 40-м годам прошлого столетия американский инженер Пол Клипш, создал абсолютно новую конструкцию рупорной акустики, и доказал, что она способна воспроизводить музыку с очень высоким качеством не только на открытой местности, но и в домашних условиях.

Пол Клипш

Система мгновенно получила популярность среди ценителей качественного звучания из-за своего уникального звука, и до сих пор является эталоном качества, среди акустических систем для дома и улицы.

Справка: после изобретения рупорной акустики инженер основал компанию по производству акустических систем, которая является мировым лидером и в современном мире. Название фирмы – Клипш, а колонки рупорного типа иногда называют «клипшами».
Колонки рупорного типа

Конструкция

В устройстве колонок класса Hi-End лежит принцип рупорного усиления голоса, но в отличие от обычных усилителей голоса, рупорные системы обладают высоким качеством воспроизведения, а рупоры изготавливаются из специальных материалов, что позволяет достичь максимальных акустических эффектов.

Конструкция рупорной колонки

Предназначены аудиосистемы в основном для средних и высоких частот. Воспроизведение низких частот напрямую зависит от размера динамиков. Это означает, что чем ниже частоты – тем больше должны быть колонки. Существуют модели с установленным НЧ резонатором, но стоимость системы из-за дополнительных компонентов может серьёзно повышаться. Разрешается использовать отдельно подключенный сабвуфер для воспроизведения низких частот.

Внимание: при подключении дополнительных компонентов требуется помещать их в специальный корпус.

Виды

Существует огромное количество подвидов Hi-End акустики, предназначенной для самых различных условий:

концертная;
автомобильная;
домашняя;
для открытой местности;
и др.

Рыночное предложение позволяет подобрать каждому человеку именно то, что ему требуется.

Ассортимент акустики очень широк

Сравнение

Выбирая, между традиционной и рупорной акустикой, у многих людей возникает вопрос – что лучше? На этот вопрос нет однозначного ответа, и споры будут продолжаться всегда. У каждой аудиосистемы есть свои плюсы и минусы.

В Hi-End системах положительные моменты следующие:

высокое качество звучания;
эффект присутствия при воспроизведении;
«передача эмоций» исполнителя;

Но и минусы у рупорных систем тоже имеются:

высокая стоимость;
при установке занимают много места;
сложная конструкция (собрать рупорную акустику Hi-End своими руками возможно, но требуется знание физических и геометрических законов).

Однозначно выбрать между Hi-End и Hi-Fi системами невозможно, поэтому каждый выбирает самостоятельно, что больше ему подходит.

Требуется помнить, что возможна установка дополнительных компонентов акустики, к которым относят точечные колонки, твитеры и другие подвиды оборудования, позволяющие улучшить звук при воспроизведении.

Самостоятельная сборка

Из-за того, что рупорная акустика дорогая, некоторые люди собирают её самостоятельно, используя чертежи.

Чертежи рупорной акустики можно найти для любых размеров.

Схема позволяет по пунктам собрать рупорную акустику по чертежу своими руками.

При изготовлении потребуется выбрать материал корпуса (МДФ, ДСП, фанера, ДВП), подобрать динамик и выбрать тип системы. Главный плюс самостоятельной сборки – низкая цена, потому что все комплектующие покупаются раздельно.

Итог: когда человек хочет получить качественный звук, передающий все эмоции исполнителя и обеспечивающий максимальный эффект присутствия – рупорная акустика незаменима, а возможность собрать её самостоятельно заставляет всё больше людей отдавать своё предпочтение именно этому типу аудиосистем.

Автомобильный сабвуфер своими руками

Что может быть лучше увлекательного времяпровождения за рулем? Ответ очевиден – увлекательная поездка с музыкой. Поэтому в салонах авто всегда устроены музыкальные проигрыватели.

Но хватит ли их громкости и качества звука, чтобы утолить жажду водителя-меломана и его окружения? Хватит, если подсоединить к аудиопроигрывателю сабфуфер.

Последний продается отдельно или идет в комплекте с аудиосистемой. Однако приобрести дорогостоящую комплектацию может не каждый, что по умолчанию наталкивает на вопрос как сделать сабвуфер в машину своими руками, прибегая к доступным материалам. Последних много, а значит, остается разобраться в самом устройстве сабвуфера.

Сабвуфер: назначение и классификация

Сабвуфер представляет собой звуковой усилитель, подсоединенный к динамику, который размещен внутри короба-колонки. Сабвуфер призван воспроизводить аудио на низких частотах, чтобы делать музыку громче и чище.

По мощности звука сабвуферы бывают:

Активными – со встроенными усилителем и кроссовером для получения высококачественного звучания и приема сигнала от разных источников.
Пассивными – без усилителя, подключаемыми к аудиосистеме напрямую, из-за чего последняя иногда перегружается и теряет прежнее качество звучания.

Преимущество первого вида перед вторым очевидно.

Однако как сделать усилитель для сабвуфера своими руками, если соответствующую деталь можно приобрести за деньги отдельно? Платить – необязательно.
Читайте здесь — ТВ кабель своими руками: как подключить, соединить, удлинить и нарастить телевизионный кабель (110 фото и видео)

Типы сабвуферов. Активный и пассивный сабвуферы

Все многообразие моделей этих акустических систем, представленных на российском рынке AV-техники, можно классифицировать по ряду признаков. Типы сабвуферов

– первейший критерий классификации. Исходя из него, все модели акустики разделяют на две класса:

Активные сабвуферы
;
Пассивные сабвуферы.

Активный
сабвуфер
—
совстроенным усилителем. Такой вариант позволяет снизить нагрузку с внешнего усилителя или av-ресивера домашнего кинотеатра, перераспределив ее в пользу остальной пассивной акустики. Таким образом, выбор сабвуфера активного типа позволит обеспечить всем элементам акустической системы более высокий уровень выходного сигнала и его чистоту. Кроме того, расширенный диапазон сабвуфера
активного типа позволяет расширить границы динамического диапазона всего комплекса акустической системы домашнего кинотеатра. Еще одно существенная черта и преимущество, которым отличаются активные сабвуферы для дома – наличие кроссовера, значительно упрощающего подключение саба к остальным элементам системы и нивелирующего возможные искажения при воспроизведении низких частот, вызванные наличием других колонок. Таким образом, сабвуфер со встроенным усилителем позволяет размещать его в любом месте помещения, где это необходимо его владельцу.

Установка сабвуфера пассивного типа, не имеющего встроенного усилителя и кроссовера, приводит к разделению потенциала мощности внешнего усилителя на большее количество акустических колонок различного назначения. За счет этого обстоятельства помимо более низкой чистоты воспроизведения модели такого типа также весьма капризны в вопросах выбора идеального места для своей установки. Единственное их преимущество по сравнению с конкурентами активного типа – более доступная цена.

В силу этих причин большая часть моделей, которые предлагает каталог
сабвуферовинтернет—магазина Hi-Fi Design, принадлежат к активной акустике.

Активный сабвуфер: расходные материалы для усилителя

Энтузиасты спешат рассказать об изготовлении активного сабвуфера на базе:

Универсального зарядного устройства;
Блока питания;
Материнской платы;
DVD-проигрывателя;
Микросхем типа TDA 15-57 Q и т.д.

Перечисленные устройства разнятся между собой платами. Но наличие в этих платах трансформаторов, резисторов и конденсаторов делает возможным проектирование усилителя путем перестановки непосредственно деталей.

Остается только просмотреть тематические видеоролики о том, как сделать активный сабвуфер своими руками, вооружиться паяльником и мультиметром, найти подходящие расходные материалы, а после – приступить к работе.

Самодельный автомобильный сабвуфер

Наверно многие автолюбители мечтают о хорошем звуке в своём автомобиле… Именно для этого я решил вам помочь и написал статью о том как можно сделать самому автомобильный сабвуфер. Его главный плюс состоит в том, что его себестоимость будет значительно ниже, чем если вы приобретёте саб в магазине…
Ита-а-ак…(©Ян Арлазоров) берем два низкочастотных динамика, при этом один из них может быть неисправным (обмотка, например, горелая), но оба должны быть одинаковые по размерам, в идеале однотипные, я брал 75ГДН. Также нужно иметь хорошую доску толщиной 1.5-2см, размером по ширине не уже габаритов динамической головки с запасом в две толщины доски, также понадобится рейка около 30X30мм, клей обувной, но я думаю можно взять и «момент», брать эпоксидку думаю не стоит, т.к. она не эластична (мне так кажется, хотя можно попробовать) , саморезы, два винта с гайками длиной 4-5см. Ну и конечно ножовку, линейку, карандаш, две прямые руки, отвертку, паяльник, дрель, пассатижи, низкочастотный генератор (я использовал встроенный в цифровой тестер, он выдает около 50Гц, но можно попробовать использовать просто запись с крутым dram’n’bass ). Вроде не забыл ничего… хотя…

Делаем короб длиной около метра и внутренним размером, таким, чтобы в него четко входила динамическая головка, собираем саморезами на клей.

Далее крепеж динамика, из рейки делаем четыре брусочка и крепим их также клеем и саморезами.

Теперь делаем электрические контакты. Припаиваем провода (можно и просто прижать шайбами) к болтам. Сверлим два отверстия в корпусе (как на рисунке) под эти болты и прикручиваем их гайками резьбой наружу, а проводами внутрь корпуса.

Теперь дело за динамической головкой. Берем хорошую (рабочую) и припаиваем к ней недавно упоминавшиеся провода. На соответствующих болтах можно пометить полярность головки, хотя это и необязательно. Далее крепим головку к уже сделанному креплению из брусков внутри корпуса через резиновые шайбы (я использовал водопроводные прокладки) большими шурупами.

Затем герметизируем динамик в корпусе при помощи, например, пластилина (так делал я), но можно придумать и что-либо лучшее…

Подключаем к клеммам усилитель на вход которого подаем низкочастотный сигнал и начинаем медленно двигать пассивную динамическую головку внутрь корпуса, внимательно слушая звук, стараемся поймать максимум громкости. Пропустили? Вытягиваем немного за подготовленные петельки и снова стараемся найти максимум. Чтобы динамик не падал в корпусе, прикрепим временно к нему брусочки из рейки шурупами.

Вот мы нашли наилучшее положение. Теперь помечаем это место, вытаскиваем динамик, крепим крепеж (брусочки) динамика также на клей и саморезы, отпиливаем излишки корпуса. Аналогично первому закрепляем этот динамик, герметизируем пластилином или чем-то еще (замазкой оконной, например . Можно внутрь натолкать ваты, как обычно делают, но по моему звук становится хуже.

Теперь для подключения к усилителю нужен низкочастотный фильтр (его кстати можно поставить внутрь корпуса, но у меня для сабвуфера стоит отдельный усилитель с низкочастотным фильтром с полосой до 1200Гц), можно взять например от колонок С90 (мой первый вариант).

Вот в пинципе и все… Можно покрасить, заморить, залачить и обтянуть бока тканью. Усилитель можно встроить вовнутрь, хотя я не знаю как при этом решить вопрос с охлаждением — система то закрытая и не вентилируется. Не пробовал еще отделывать стенки изнутри мягким, по моему может стать лучше.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Короб для сабвуфера: классификация

Готовый сабвуфер соединяется с динамиком посредством проводки, после чего тематические элементы помещаются в короб. От последнего также зависят акустические свойства (звук может быть направленным или рассеянным).

Поэтому в зависимости от требований пользователя короб для сабвуфера бывает:

Рупорным – отличается рупорной формой для направления звука в определенную точку;
Закрытым – располагает усилителем и излучателем внутри себя;
Фазоинверторным – имеет отверстия разных диаметров для создания особого звукового эффекта;
Пассивным – клон фазоинверторного короба, но уже с дополнительным диффузором, который не располагает звуковой катушкой;
Бандпассом – имеет несколько секций внутри себя, в которых в зависимости от типа Бандпасса могут располагаться от одного до нескольких фазоинверторов при условии, что часть секций пустует;
Резонаторным с 4 волнами – представляет собой трубу, звучание которой на порядок качественнее того, которое демонстрируют аналоги.

Выбор конкретного вида короба зависит от требовательности пользователя и места размещения сабвуфера непосредственно в машине – в багажном отсеке, под сидушкой, на расположенной сзади полке либо по центру спереди.

Проектировка корпуса

На следующем этапе решение вопроса о том, как своими руками сделать сабвуфер, предполагает проектирование короба для будущего устройства. Для этого вам необходимо применить компьютерную программу WinISD 0.44. Без нее собрать работающий инструмент будет практически невозможно. Дело в том, что программа WinISD затребует параметры динамика и позволит разработать сразу несколько видов короба. Самым производительным из них является бандпасс шестого порядка. Он представляет собой прямоугольный кубический объект, внутри которого расположена специальная перемычка. На нее и будет крепиться динамик.

Стоит отметить, что система бандпасса имеет несколько отверстий для установки фазиоинверторных камер. Роль последних могут сыграть обычные металлопластиковые трубки, которые используются в сантехнике. В конечном итоге полученный корпус должен быть максимально загерметизирован. В качестве материала, предохраняющего его от пыли, воды и влаги, можно использовать слой войлока, ваты либо поролона. Также стоит отметить, что толщина изоляционного средства должна составлять минимум 20 мм. Самую высокую плотность на стыке имеет съемная крышка, поэтому дополнительно обрабатываем его слоем ваты либо поролона.

Все основные моменты в вопросе о том, как своими руками сделать сабвуфер, рассчитывает программа WinISD. Именно она подбирает оптимальные значения цифр для корпуса, исходя из характеристик динамика. Все, что требуется от вас, – как можно точнее воплотить все размеры. Тогда вам удастся сделать своими руками сабвуфер с качественным звучанием музыки на любых частотах.

Сабвуфер для авто: выбор динамиков

Отвечая на вопрос, как сделать короб для сабвуфера своими руками, остается только определиться с материалом, который поможет его изготовить.

И здесь на помощь приходит ДСП 16-40 мм. Она прекрасно передает акустику.

Обработка ДСП также выше всяких похвал: материал легко поддается распиливанию, оклеиванию и окрашиванию, что способствует созданию сабвуфера в любом желанном стиле.

Сборка короба под сабвуфер подразумевает следующие операции:

Проектирования короба нужных размеров;
Распиливание листов ДСП на нужные фрагменты;
Создание в ДСП-фрагментах отверстий под проводку, динамик;
Создание внутренней секции под усилитель и другие элементы;
Внутренняя обшивка ДСП-фрагментов карпетом для звукоизоляции;
Встраивание внутрь короба усилителя, динамика, проводки;
Сборка короба посредством саморезов или жидких гвоздей;
Грунтование и окрашивание короба при необходимости.

Объем пустотелости короба для сабвуфера и его размеры можно рассчитать заранее, используя приложения SpeakerShop либо WinlSD beta. Они же помогут понять, как сделать сабвуфер для компьютера своими руками, где уровень требуемого звука всегда отличается от соответствующего параметра касательно авто.

Сабвуфер: выбор динамика для дома, авто, компьютера

В зависимости от места пользования сабвуфером пользователь должен определиться, какой динамик будет распространять его аудио.

Специалисты рекомендуют уделять внимание диаметру динамика:

10-12-дюймовый – оптимальный вариант для транспортного средства при условии, что оно легковое;
6-10-дюймовый – предельный диаметр динамика для сабвуфера, который будет располагаться по соседству с компьютером, т.к. пользователю сильная громкость будет только мешать и вредить;
10-дюймовый и более – динамик среднего и большого диаметра позволяет полноценно наслаждаться музыкой, даже если слушатель находится в другой комнате (особенно, если жилье частное).

Вывод напрашивается сам собой: выбирая 10-12-дюймовый динамик для автомобильного сабвуфера, пользователь сразу решает вопрос, как сделать сабвуфер для дома своими руками, т.к. в домашних и автомобильных условиях требуемые громкость и качество звука совпадают.

Фото сабвуферов своими руками

Помогите сайту, сделайте репост

Справочник по сабвуферам: Изучение различных типов активных сабвуферов

Вашей аудиосистеме не хватает мощи или стиля? Вы пытаетесь добавить дополнительных басов в полнодиапазонные динамики с помощью эквалайзера, но не получаете приемлемых результатов? Вы в восторге от масштабных клубных систем и фестивальных шоу? Если вы хотите усилить низкие частоты любой акустической или звуковой системы, читайте дальше!

Сабвуфер — это громкоговоритель, предназначенный для воспроизведения низких звуковых частот, известных как басы и суббасы.Эти частоты часто намного ниже, чем те, которые могут (оптимально) генерироваться низкочастотным динамиком в полнодиапазонном динамике. Даже полнодиапазонные динамики, генерирующие частоты от 45 Гц до 20 кГц, могут извлечь выгоду из специального дополнительного кабинета. Добавив к вашей системе согласованный сабвуфер с правильно откалиброванным кроссовером, ваш полнодиапазонный динамик будет работать более эффективно и без дополнительных интермодуляционных искажений и резонанса. На самом деле, вы можете обнаружить, что ваш полнодиапазонный динамик может выдавать больше SPL без искажения, делая высокие средние и высокие частоты более четкими и точными, в то время как низкие средние и низкие частоты имеют более плотный басовый отклик.

Принимая решение о том, нужен ли вам сабвуфер или какой тип сабвуфера неизбежно сойдет на свое прямое назначение — насколько низко он должен играть и насколько громко он должен быть на заданном расстоянии? Многое здесь зависит от исходного материала. В общем, для рок-шоу вам не понадобится столько низких частот, сколько для EDM-мероприятия. Даже джаз и классика очень динамичны и часто требуют широкой частотной характеристики, но со сбалансированной/плоской частотной характеристикой.

Имейте в виду, что существуют значительные компромиссы между размером, выводом и расширением.Если вы ищете экстремальный выход с низкочастотным расширением, вы не найдете его в компактной коробке. Если вам нужно что-то компактное, будьте готовы согласиться на меньшую мощность и/или меньший отклик басов. Кроме того, примите во внимание тип используемых драйверов (12, 18, 21″) и их требования к мощности, и помните, что вы всегда можете масштабировать для получения дополнительной мощности. Это означает, что если вы добавите больше сабвуферов, вы увеличите общую мощность и, в некоторых случаях расширить низкочастотную характеристику

Удвоив мощность (или ящики), вы получите дополнительные 3 дБ на выходе.

Пример: Если сабвуфер A имеет уровень звукового давления (SPL) 140 дБ, а сабвуфер B имеет SPL 146, вам потребуется объединить четыре сабвуфера A, чтобы получить такую же акустическую мощность, как один сабвуфер B. Четыре меньшие сабвуферы могут быть лучшим выбором, потому что вы можете увеличить или уменьшить их масштаб в зависимости от размера мероприятия. Если вы стремитесь к более масштабной установке, приобретите самый большой и мощный сабвуфер, который вы можете себе позволить.

Существует множество различных дизайнов шкафов, от стандартных и распространенных до редких и экзотических. Версии с питанием имеют встроенные усилители, а для пассивных версий требуется внешний усилитель и дополнительные процессоры.

В этой статье мы сосредоточимся на самых популярных конструкциях, таких как фазоинвертор (также известный как прямое излучение, портированный, вентилируемый), бандпасс, сложенный рупор и постукивающий рупор. Мы также сосредоточимся на активных сабвуферах, преимущество которых заключается в том, что производитель уже согласовывает внутренний усилитель с драйвером. Большинство из них будут поставляться со встроенным DSP, который может включать расширенную обработку динамиков, эквалайзер, настройки кроссовера, ограничение и многое другое.

Рефлекторное/прямое излучение

Эти корпуса имеют вентиляционное отверстие или отверстие, прорезанное в корпусе, и портовую трубку, прикрепленную к отверстию, для улучшения низкочастотного выхода, повышения эффективности или уменьшения размера корпуса. В вентилируемых или перфорированных корпусах отверстия корпуса используются для преобразования и передачи низкочастотной энергии от задней части динамика к слушателю.

QSC KS118 — это одиночный 18-дюймовый активный сабвуфер мощностью 3600 Вт с частотной характеристикой от 41 до 98 Гц (-6 дБ) и максимальным уровнем звукового давления 136 дБ (на расстоянии 1 м).Деревянный корпус покрыт прочной краской, способной выдерживать суровые условия эксплуатации в дороге. При управляемом весе 104 фунта он относительно компактен и его легко переносить или поднимать. В комплект входит набор из четырех тяжелых роликов, облегчающих транспортировку. Встроенный DSP оптимизирует и защищает производительность системы, а также предлагает расширенные возможности, такие как возможность объединения двух устройств в кардиоидную схему (подробнее об этом позже). Гнездо для стойки с резьбой M20 подходит для 35-мм стойки для легкого развертывания с полнодиапазонными громкоговорителями.

QSC KS118 18-дюймовый активный сабвуфер мощностью 3600 Вт

JBL PRX818XLFW — еще один компактный 18-дюймовый активный сабвуфер с аналогичными характеристиками. Усилитель класса D мощностью 1500 Вт (пиковая) обеспечивает максимальное звуковое давление сабвуфера в 134 дБ с частотной характеристикой от 35 Гц до 87 Гц (3 дБ). Встроенный DSP включает в себя динамическое ограничение, кроссовер и оптимизацию компонентов. Более того, устройство оснащено встроенным Wi-Fi, что позволяет вам использовать приложение для дистанционного управления вашим портативным устройством. Управляйте и настраивайте свое шоу из любой точки комнаты.Подводную лодку весом 80 фунтов легко транспортировать. Меньший по размеру PRX815XLFW обеспечивает меньшую выходную мощность (пиковое значение звукового давления 131 дБ) и частотную характеристику (от 40 до 87 Гц, 3 дБ), но имеет гораздо более легкий форм-фактор (58 фунтов), что делает его идеальным для небольших и ультрапортативных установок. Для аналогичной производительности, сетевых возможностей и более продвинутого DSP попробуйте JBL SRX818SP. Он эффективно обеспечивает частотную характеристику от 35 Гц до 120 Гц (-3 дБ) при 135 дБ (макс. SPL) с помощью усилителя класса D с пиковой мощностью 1000 Вт, в котором используется технология Crown Drive Core.С сетевой интеграцией HiQnet SRX818SP обеспечивает автоматическую настройку интерфейса управления. Проводное управление осуществляется через разъем etherCON, а возможность использования стороннего беспроводного маршрутизатора включена; варианты управления включают Audio Architect, приложение HiQnet Motion Control для iOS и автономные приложения для iOS и Android. Если цена этих сабвуферов JBL слишком высока, обратите внимание на 18-дюймовый активный сабвуфер JBL EON618S с простым набором функций DSP, управлением Bluetooth и легкой (72 фунта) конструкцией, которую легко настроить и развернуть.

JBL PRX818XLFW 18-дюймовый низкочастотный сабвуфер с автономным питанием

Если деньги и размер не имеют значения, обратите внимание на эти активные сабвуферы от JBL, RCF, dB Technologies, DAS Audio и Turbosound.

Bandpass

Полосовая конструкция часто используется для достижения чрезвычайно эффективного уровня звукового давления с максимальным выходом басов в определенном диапазоне частот.В ней используется составной корпус с двумя камерами.Перегородка между камерами удерживает драйвер;обычно только одна камера портирован. По сути, это модифицированная вентилируемая коробка, в которой задняя часть драйвера находится в герметичной коробке, а излучение от передней части диффузора направлено в камеру с отверстиями. Эта конструкция эффективно создает электрический полосовой фильтр четвертого порядка. Полоса пропускания шестого порядка может быть достигнута путем добавления порта с обеих сторон драйвера, в результате чего получаются мощные басы с низким уровнем искажений.

QSC KS112 — ультракомпактный сабвуфер с полосой пропускания шестого порядка, хорошо подходящий для небольших инсталляций и портативных развлекательных приложений.Один 12-дюймовый низкочастотный динамик питается от усилителя класса D мощностью 2000 Вт (пиковая) для достижения частотной характеристики от 41 до 108 Гц (-6 дБ) с максимальным уровнем звукового давления 128 дБ. Благодаря настройке внутренней коррекции QSC и управлению громкоговорителями, KS112 обеспечивает плавный басовый отклик.Его легкий вес (около 62 фунтов) облегчает переноску и дополнительно усиливается четырьмя входящими в комплект усиленными роликами. Развертывание в вертикальном или горизонтальном положении с двойными креплениями для стойки M20 обеспечивает гибкость, в то время как дополнительная защитная крышка KS-LOC предотвращает несанкционированное вмешательство в органы управления.

QSC KS112 — 12-дюймовый компактный активный сабвуфер мощностью 2000 Вт

В сабвуферах TurboSound Milan M18B и M15B также используется полоса пропускания шестого порядка. от 40 до 100 Гц при 3 дБ с максимальным уровнем звукового давления 134 дБ, в то время как M15B может воспроизводить от 45 до 100 Гц при 3 дБ с максимальным уровнем звукового давления 134 дБ Эти сабвуферы Milan оснащены Klark Teknik DSP и переключаемым усилением низких частот на 6 дБ. от 40 до 90 Гц.Чтобы узнать о других известных полосовых сабвуферах, ознакомьтесь с предложениями от Turbosound, Avante и Yamaha.

Активный полосовой сабвуфер Turbosound Milan M18B мощностью 2200 Вт

Рупорный сабвуфер

Рупорный сабвуфер предназначен для улучшения связи между динамиком динамика и воздухом. Часто создается впечатление, что звук усиливается, но на самом деле правильно спроектированный рупор заставляет диффузор динамика передавать больше электрической энергии в звуковой катушке в воздух, что, по-видимому, имеет более высокую эффективность. В большинстве современных рупорных сабвуферов используется складная конструкция, которая позволяет использовать длинный рупорный тракт при минимальных размерах.Рупоры очень эффективны, что означает меньшую мощность для большей выходной мощности, и при соединении нескольких рупоров они демонстрируют усиление 3 дБ при удвоении мощности, но также должны работать на более низкой частоте с повышенной направленностью. Конструкция также помогает устранить резонанс, создаваемый корпусом, и уменьшает нелинейные искажения.

Активный рупорный сабвуфер dB Technologies DVA KS20 использует два усилителя мощности Digipro G3 мощностью 3600 Вт для питания двух 18-дюймовых низкочастотных динамиков с частотной характеристикой от 41 до 120 Гц (-10 дБ) при 138 дБ. 56-битный DSP-контроллер управляет лимитированием и задержкой, а компактный корпус имеет черную металлическую решетку для защиты корпуса. Еще один сабвуфер с активным рупором, который стоит проверить, — это Cerwin-Vega Earthquake EL-36DP, 18-дюймовый сабвуфер со сложенным рупором, работающий от усилителя мощностью 2000 Вт. Его частотная характеристика достигает 37 Гц при уровне звукового давления 136 дБ.

dB Technologies DVA KS20 Активный сабвуфер с рупорной нагрузкой

Существует не так много активных сабвуферов с рупорной нагрузкой, но некоторые из пассивных конструкций могут предложить потрясающую производительность.Например, Turbosound Flashline Series TFS-900B представляет собой большой рупорный корпус с двумя 18-дюймовыми низкочастотными динамиками из углеродного волокна в большом корпусе размером 23,6 x 49,1 x 44,9 дюйма и весом 338 фунтов. мощность и эффективность замечательные. При пиковой мощности 6400 Вт TFS-900B может обеспечить максимальный уровень звукового давления 151 дБ в диапазоне частот от 35 до 150 Гц (3 дБ).

Turbosound Flashline Series TFS-900B Двойной 18-дюймовый сабвуфер с рупорной нагрузкой для гастролей одна длина пути длинная, а другая короткая.Два пути объединяются по фазе в устье рупора в пределах желаемого диапазона частот. Эта конструкция очень эффективна, поскольку обе стороны объединяются для увеличения выходной мощности, но в относительно небольшом корпусе. Том Дэнли из Danley Sound Labs владеет патентом на «настоящий» рожок; однако есть несколько конструкций, в которых используется задний отвод или рупор с обратным отводом.

Yorkville производит несколько мощных валторн, нагруженных задним рупором, которые предлагают хорошее соотношение цены и качества. Elite Series ES18P оснащен одним 18-дюймовым драйвером, который питается от усилителя мощностью 3200 Вт.Частотная характеристика составляет от 43 до 150 Гц при пиковом уровне 140 дБ. Благодаря размерам 24,1 x 22,8 x 34,7 дюйма и весу 137 фунтов сабвуфер легко транспортируется. Корпус оснащен встроенными колесиками сзади и ручкой. мощная басовая волна, которая обязательно произведет впечатление. А поскольку они модульные, их можно использовать парами или поодиночке для отличного покрытия и производительности на мероприятии любого масштаба, которое вам нужно. .Пиковая выходная мощность 140 дБ сопоставима с большинством сабвуферов с двойным 18-фазным рефлектором, но при этом стоимость, размер и вес намного ниже.

Yorkville Sound Elite Series ES18P 18-дюймовый активный сабвуфер

Кардиоидные сабвуферы

Большинство сабвуферов являются всенаправленными, и энергия передается во всех направлениях, что приводит к нарастанию басов на сцене, что может привести к обратной связи с проигрывателем или микрофоном, а также к плохой производительность сценического монитора.Кардиоидный сабвуфер обычно представляет собой конфигурацию из двух или более сабвуферов, в которой один сабвуфер перевернут и инвертирован по фазе для создания подавления на задней панели сабвуфера.Он хорошо работает и может стать настоящим решением проблем в ситуациях с живым звуком. Большинство профессионалов используют три сабвуфера, установленных друг на друга, причем нижний обеспечивает подавление звука.

Есть много активных сабвуферов, которые включают кардиоидные настройки в свой DSP, но почти все они предназначены для использования с двумя или более корпусами. Тем не менее, QSC придумала отличный дизайн, в котором используются два 12-дюймовых драйвера в конфигурации полосы пропускания шестого порядка, которая создает кардиоидную диаграмму направленности из одного корпуса.QSC KS212C обладает всеми преимуществами массива кардиоидных сабвуферов, но без головной боли, связанной с несколькими корпусами и внешней обработкой. Одиночный сабвуфер можно установить в вертикальном или горизонтальном положении, и в любом положении он оснащен фитингами M20 для стойки динамика. На задней панели находится ЖК-модуль управления с переменным кроссовером и сценами, которые можно сохранять и вызывать, а также настройка встроенной коррекции и управление громкоговорителями.

QSC KS212C Сдвоенный 12-дюймовый кардиоидный сабвуфер мощностью 3600 Вт

Как видите, существует множество вариантов активных сабвуферов с различными дизайнами и бюджетами.Я настоятельно рекомендую протестировать сабвуфер перед покупкой, поэтому, если вы находитесь в этом районе, зайдите в SuperStore или свяжитесь с нами через Интернет. У вас есть любимый дизайн сабвуфера? Давайте послушаем об этом в разделе комментариев ниже.

Эксперимент с рупором — Сабвуферы / Корпуса — #1 Форум любителей автозвука в мире! | СМД

Итак, несколько недель назад я начал сборку сабвуфера с рупором в качестве небольшого эксперимента. Моя цель состояла в том, чтобы получить как можно больше от Sundown E-10v2D2, и при этом он звучал прилично.Мы все привыкли к коробкам с портами и, в меньшей степени, к полосовым коробкам, но есть более чем один способ стать громче, и я думаю, что валторны заслуживают большего внимания. Совершенно случайно, что Патрик Бейтман начал тему создания клаксона для своего автомобиля примерно через неделю или около того после того, как я начал работу над этим клаксоном.

Этот дизайн я придумал не сам. Я начал с существующей конструкции рупора для домашнего кинотеатра и модифицировал ее, чтобы она лучше подходила для автомобильной аудиосистемы.Вот как выглядит внутренняя раскладка:

Переводник крепится к отверстию в правом нижнем углу, прямо внутри устья рупора. Здесь он закрыт и готов к отделке, вы можете довольно ясно увидеть место крепления сабвуфера:

Вот готовый корпус с установленным сабвуфером, я покрасил его в белый Duratex с красными брызгами, просто для чего-то другого:

Итак, теперь о том, на что способна эта штука. Рупор настроен примерно на 31 Гц для хорошего воспроизведения низких частот.Вчера мне удалось вынести сабвуфер и все мое измерительное оборудование на улицу для небольшого тестирования на открытом воздухе. Это делается для того, чтобы попытаться устранить любые отражения, которые могут исказить результаты. Я хочу измерить только необработанный вывод сабвуфера. Вот что у нас получилось:

Это 1 ватт на 1 метр. На мой взгляд, выглядит неплохо. Он имеет небольшой провал около 65 Гц, а затем постепенный спад ниже 50 Гц, пока вы не дойдете до нижней точки колена примерно на 30 Гц.Когда сабвуфер находится в салоне автомобиля, усиление должно усиливать низкие частоты, обеспечивая (надеюсь) плавно повышающуюся низкочастотную характеристику. Пульсация на верхнем конце — это то, что вы обычно получаете практически с любым рупором, и оно находится выше полосы пропускания того места, где будет использоваться сабвуфер, так что это не очень важно.

Перед тем, как построить этот корпус, я немного поиграл с ним в HornResp, программе для моделирования рупора/линии передачи. Вот измеренная частотная характеристика по сравнению с тем, что, по словам HornResp, должно быть:

Зеленая линия — это измеренный ответ, а синяя линия — предсказанный HornResp.Я думаю, что предсказанный ответ очень близок к тому, что я получил на самом деле. Измеренный ответ показывает небольшой горб в диапазоне 35-50 Гц, но это не проблема, на мой взгляд, это свободный выход, и я бы предпочел получить больше выходного сигнала, чем предсказывает HornResp, чем меньше. Я думаю, что этот график хорошо показывает, насколько точным может быть программное обеспечение для моделирования.

Если посмотреть на это представление в перспективе, вот выход рупора по сравнению с парой перфорированных коробок:

Зеленая линия — это снова рупор, а желтая линия — это E-10v2 в рекомендованной коробке объемом 1 куб. фут, настроенный на 32 Гц.Рог в значительной степени топает по всему этому. Это примерно на 6 дБ или более выше того, что делает коробка с портами на 1 кубический фут практически везде в своей полезной полосе пропускания. Это все равно, что бесплатно получить в четыре раза больше мощности усилителя или площади диффузора. Это избили. На самом деле, это ставит рупор на один уровень с 15-дюймовым сабвуфером. Синяя линия на графике — это E-15v3 в рекомендованном корпусе объемом 3,25 куб. фута, настроенный на частоту 32 Гц. время между 35 — 90 Гц!

Несмотря на то, что измерения мощности 1 Вт/1 м на открытом воздухе интересны (по крайней мере, для меня), нас действительно волнует то, что она делает в автомобиле. Я установил этот саб на стоковую 4-дверную Honda Accord 96 года моей жены. Он питается от очень старого усилителя мощностью 500 Вт. Вот измерение мощности 1 Вт, которое я провел в автомобиле, по сравнению с измерением мощности 1 Вт/1 м вне помещения:

Зеленая линия — это наружное измерение, а фиолетовая линия — с микрофоном на приборной панели со стороны водителя. Разница между двумя линиями является результатом усиления салона. Как вы можете видеть, он увеличивает выходную мощность, начиная примерно с 90 Гц, и усиление, которое он получает, весьма значительно.Причина, по которой выходная мощность ниже 100 Гц, вероятно, заключается в том, что между багажником и кабиной нет хорошего воздушного потока, и эти более высокие частоты с трудом выходят из багажника.

Очень хотелось бы узнать, насколько громко звучит этот сабвуфер в машине, но, к сожалению, у меня пока нет TermLab. Хотя я могу сделать грубую оценку. Если сабвуфер дает мне 110 дБ при 30 Гц на один ватт, то при 500 Вт он должен дать мне на 27 дБ больше, то есть 137 дБ. На практике очень маловероятно, что я получу столько из-за таких вещей, как сжатие мощности, поэтому выходной сигнал не масштабируется полностью линейным образом.Однако где-то в середине 130-х годов разумное предположение. Не так уж и плохо для 10-дюймового сабвуфера на 500 Вт на частоте 30 Гц из багажника костяного седана.

Итак, этот сабвуфер очень хорош, но как он звучит на слух? На самом деле довольно мило. Я всегда был поклонником рупорных сабвуферов. Если использовать кучу совершенно тематических звуковых терминов, они звучат напористо, очень плотно и непринужденно. Этот саб не исключение. Это может быть мой любимый сабвуфер для автомобильной аудиосистемы. Мне это очень нравится.

Еще одно преимущество рупорного сабвуфера по сравнению с портовой конструкцией заключается в том, что компрессия порта представляет собой НАМНОГО меньшую проблему.При мощности 500 Вт скорость воздуха внутри рупора достигает максимума около 12 м/сек. Удвоение скорости воздуха требует 4-кратного увеличения входной мощности, что оставляет МНОГО места для увеличения мощности (если сабвуфер сможет это выдержать).

Что ж, теперь, когда я потратил много разговоров о том, насколько хороша эта подлодка, я собираюсь поговорить о том, что в ней не так уж хорошо. Все имеет свою цену. Первый недостаток — размер/форма коробки. При 4,45 кубических футах брутто эта коробка в два раза больше, чем 2,2 кубических фута брутто, которые рекомендованы Sundown с портами.В дополнение к тому, что он просто большой, этот тип коробки гораздо менее гибок с точки зрения формы, чем коробка с портами. Если вам нужно, чтобы он был на 2 дюйма уже и на 1 дюйм выше, это не так просто сделать. Изменение размера дизайна возможно, но вам придется заново сложить траекторию рупора внутри, что требует МНОГО работы.

Другим недостатком этого типа корпусов является то, что они ОЧЕНЬ разборчивы, когда речь заходит о том, какая модель сабвуфера будет хорошо в них работать. Существует определенное соотношение силы двигателя к площади конуса, на которую постучали рожки, за пределами этого оно может быть другим, чтобы получить хорошую производительность. В случае этой конкретной конструкции он лучше всего работает с Sundown E-10v2 или Alpine SWS-10. Есть несколько других сабвуферов, с которыми он будет работать нормально, но это все. 10-дюймовые сабвуферы с более высокой мощностью, как правило, имеют слишком большую силу двигателя для хорошей работы. Однако есть и хорошие новости: эту конструкцию легко масштабировать вверх и вниз. При масштабировании для 12-дюймовых сабвуферов есть довольно много вариантов, которые будут хорошо работать. . Пара этих корпусов, загруженных FI Q12 примерно на 4K, была бы абсолютно невозможна.

Таким образом, вот список преимуществ и недостатков прослушиваемых рупоров для использования в автомобильной аудиосистеме.

Преимущества:

— Значительно более высокая эффективность/производительность

— Широкая полоса пропускания

— Отличное качество звука

— Не беспокойтесь о сжатии портов

Недостатки:

— Гораздо больший размер по сравнению с портированной коробкой для того же сабвуфера

— Ограниченная гибкость для размера/формы коробки

— Более сложный в сборке

— Придирчиво относится к тому, какой вспомогательный драйвер используется

Я знаю, что это было много, чтобы прочитать, надеюсь, кто-то нашел это интересным, если не полезным.

————————————

ОБНОВЛЕНИЕ:

У меня есть результаты TermLab по этому ящику на странице 7!

The Tangband 19Hz Tapped Horn — Домашняя страница Volvotreter

В конце 2010 года я почувствовал зуд в пальцах. Некоторое время назад я уже построил несколько ящиков. Вы должны знать: для меня опыт фактического «производства» чего-либо — это большая часть общих усилий. Просто сделай сам!

Случайно нашел на распродаже Tangband W8-740P.В итоге я купил четыре из них (мало ли что…). Позже я понял, что есть коммерческий продукт, который использует только два из них в домашнем кинотеатре типа TH. Более того, в сети было достаточно подробной информации об этой конструкции. Все это позволило мне стать хорошим проектом «сделай сам» на следующие недели и месяцы.

В дизайне мне понравилась концепция двух драйверов, установленных в противоположных направлениях, подключенных в противофазе. Это может помочь устранить нелинейность системы подвески динамика. И последнее, но не менее важное: мне было любопытно узнать, что представляет собой дизайн «изобретателя» Тома Дэнли — или, по крайней мере, его близкого клона.

Ниже вы сможете увидеть, как я на самом деле построил эти TH:

Когда я строил эти TH, я не заботился о симуляции. Гораздо позже (в 2016 году) я получил входные данные Hornresp для этих TH от участника форумов DIY Оливера (TB46). Он создал очень красивый эскиз, на котором показаны соответствующие размеры Hornresp.

Это его деталь:

Полный PDF здесь.

Это входные параметры для Hornresp из этого скетча:

В то же время я обнаружил, что Tangband изменили параметры TSP драйвера в своем листе спецификаций. через некоторое время. Этот лист данных относится к 2010 году, а это к 2016 году. Приведенные выше исходные данные основаны на старом листе данных. Сравнение параметров при моделировании нового и старого TSP показывает лишь небольшие различия (черный = данные Tangband за 2016 г. / серый = данные Tangband за 2010 г.):

Вы можете сказать: Какой пикантный отклик! Но проверьте фактические размеры этих рогов (ниже), чтобы увидеть, на что способны некоторые накладки на стенках в горловой/ротовой части.

Кроме того, я нашел этот PDF-файл 2010 года, созданный Марком Кравченко. Он содержит TSP, основанные на фактических измерениях W8-740P. При сравнении результатов моделирования Hornresp с этими TPS с заводскими спецификациями 2010 года разницы почти не видно, хотя параметры разные (черный = данные Марка Кравченко / серый = данные ТБ от 2010 года):

После того, как планы были закончены, я задумался о том, как сделать построенное хоть как-то эффективным.Я решил подготовить шаблон для переноса дизайна на боковины. Позже по этому шаблону также просверливали отверстия под шурупы в боковинах, а также фрезеровали отверстия для панели доступа и горловины с помощью фрезера.

Благодаря просверленным отверстиям для шурупов детали можно быстро и легко расположить на боковых стенках.

Первый

еще одно фото…

С помощью шаблона можно просверлить обе боковины.Вы просто должны перевернуть его.

Я также добавил в шаблоны отверстия для панели доступа и рта. Здесь шаблон виден с нижней стороны (одна сторона белая, другая коричневая).

С помощью кольца для роутера я смог сделать ступенчатое отверстие для панели доступа по своему шаблону.

еще одна фотография деталей маршрутизатора… (Кстати, мне нужен маршрутизатор получше. Эта дешевая китайская штука отняла большую часть моего времени на правильную настройку.)

Еще одно фото открытого ТД.

Боковая стенка с входом и горловиной установлена на место (еще не приклеена)

Деталь отверстия доступа:

И еще одна картинка…

Покраска салона: Можете считать это пустой тратой времени, но я так хотел

И еще одна картинка.

Финишная шлифовка перед нанесением первого слоя краски валиком.

Оба ТД закрыты и готовы к первому слою покраски (прокатка).

И еще одна картинка.

Этот парень готовит краску для нанесения первого слоя.

Я решил использовать Warnex для покрытия TH. Warnex — это профессиональное покрытие для корпусов громкоговорителей. Он на водной основе и поэтому очень прост в обращении. Warnex можно наносить с помощью простого автомобильного пистолета для нанесения покрытия под кузов.Краска на самом деле похожа на пудинг и не должна разбавляться для достижения структуры поверхности. Я смешал белый и серый RAL7016 в соотношении 1:2.

Фрагмент банки и пропорция смешивания, которую я использовал.

Мне понадобилось около 2 кг, чтобы покрасить оба TH.

Здесь вы можете увидеть структуру поверхности.

Панели доступа:

Детали панелей доступа:

Еще одна деталь структуры поверхности. Уже через сутки краска полностью высохла.

Задняя сторона соединительной панели. Я использовал два динамика в противофазе. Таким образом, вы можете легко изменить полярность, если это необходимо, и вы также можете запустить оба TH параллельно на одном канале вашего усилителя. Я буду использовать их как стереофонические сабвуферы на моем усилителе Yamaha P2500S.

Панель доступа на месте.

Оба TH почти готовы. Не хватает только решетки рта.

И еще одна картинка.

Вот решетки: вырезаны лазером из нержавеющей стали и окрашены Warnex.

Деталь гриля с конструкцией Warnex.

Наконец-то в моей комнате: Левый канал.

Здесь вы можете увидеть установленную решетку.

И еще одна картинка.

И последнее, но не менее важное: правильный канал.

Вот как измеряли в моем саду. Оба они бегут параллельно, стоя рядом друг с другом. Рот обращен к микрофону. Здания находились на расстоянии более 10 м. Микрофон находился на уровне земли на бетонной плите примерно в 8 метрах. Измерение производилось на некалиброванном уровне и с каким-то «серьезным» SPL, не только 1 ватт».

Звучание этих TH расслабленное и легкое вплоть до самых низких регистров с, на мой взгляд, безумным запасом по высоте.

Обратите внимание: Я построил эти TH на основе информации, которую можно найти в Интернете.Кроме того, я внес изменения и модификации в дизайн, чтобы он соответствовал моему личному вкусу. Эти TH не являются ни копиями, ни копиями оригинального продукта. Наконец, я не буду делать какие-либо планы доступными.

Large Horn Subwoofer Build — Cal Bryant

29 декабря 2018 г. — 16 мин чтения

Несколько лет назад я построил массивный сложенный рупорный сабвуфер, который теперь живет в нашей гостиной. Он размером примерно с холодильник и с удовольствием воспроизводит басы, которые могут исказить ваше зрение! Сабвуфер в моей гостиной

Теперь я соединил его с DBX Driverack PA2 для кроссовера и DSP вместе с 2 Crown XLi 1500. ПА усилители.Один усилитель питает оба драйвера сабвуфера, а другой — мои громкоговорители Mission SX2. В настоящее время PA2 питается от ЦАП Musical Fidelity v.90, хотя вскоре к нему присоединится другой мой проект, о котором я еще не написал, который представляет собой балансный входной селектор/аттенюатор с микропроцессорным управлением. Сабвуфер на месте; хотя теперь я держу его на боку.

Сам сабвуфер разработан Биллом Фицморисом, который продает чертежи громкоговорителей, в основном рупорных. Я выбрал тубу Dual Table с двумя 8-дюймовыми басовыми драйверами JBL GTO 250 Вт RMS, которые имели совместимые параметры Тиле-Смолла и были широко доступны в то время.Несмотря на свой небольшой размер, они хорошо подходят для рупора, поскольку имеют значительный максимальный ход и могут выдерживать высокое давление внутри рупора.

Рупорные громкоговорители относительно эффективны, так как они позволяют громкоговорителю более эффективно взаимодействовать с импедансом воздуха. Это означает, что для заданной входной мощности другой конструкции (например, с бесконечной перегородкой или фазоинвертором) они будут производить большую выходную мощность звука. Впрочем, как и во всем, здесь есть компромисс. В данном случае это физический размер (и вес!), хотя, поскольку рупор сложен, использование пространства неплохое.

Далее следует отредактированная версия моего журнала сборки, в основном примерно за 2016 год. Поскольку журнал сборки находился на частном форуме, по пути возникло несколько вопросов, в основном от Джеймса Ройсса или Филиппа Мартина. Я оставил их вместе со своими ответами. Проект фактически охватил 3 дома за 3 года!

Обкатка драйверов

Как рекомендуют планы, я обкатал драйверы на ночь с синусоидой 27 Гц (почти резонансной) в течение 12 часов при отклонении около 1 см и среднеквадратичном напряжении около 8 В.Синусоидальная волна 7,76 В с использованием sox

Я использовал sox для генерации сигнала. Команда была такой: play -n synth 43200 sin 27

Получилось приятное гудение?

На самом деле нет. Звук в основном гасился из-за помех из-за конуса, еле слышно. И плохая акустическая связь/согласование импеданса.

Конечно, вы могли бы просто подключить к нему сеть для хорошей чистой синусоидальной волны 50 Гц?

Возможно позже.

Через некоторое время я решил сделать кроссовер. Я получил комплект от JMtech на ebay. Я упаковал его в проектную коробку и какое-то время использовал в качестве основного кроссовера со своим старым HiFi. Эта сборка задокументирована здесь.

Проверка фильтров после сборкиПлаты фильтров внутри корпуса

Начало сборки

В конце концов я дошел до заказа древесины. После того, как брат выложил в САПР список для панелей, я заказал 2 листа березовой фанеры 2440ммх1220мм 12мм с одной дополнительной панелью 600ммх1220мм.Балтийская береза – лучший сорт.

Заказал второй драйвер, потому что большинство усилителей имеют 2 выхода, а больше басов всегда предпочтительнее.
Обломана после ночной синусоиды
Я одолжил циркулярную пилу
Доставлена фанера из балтийской березы 12 мм – 6,5 кв. Огромные панели и обнадеживающе тяжелые. Перемещение каждой панели было работой 2 человек.

Кое-что из дерева и планы по дереву! У меня было время сделать первый срез — потом пошел дождь.

Здесь мы с братом пытаемся вычислить оптимальное количество пив, чтобы сделать идеально квадратные распилы дисковой пилой: В качестве раскройного стола использовали раму стола

Разметка и раскрой боковой панели сложенного рога:

Боковая панель после маркировки с обрамляющим квадратом Внезапно стал виден размер…Отверстие

Используя гайки торнадо, я сначала потренировался на ломе. Я использовал приспособление для круга фрезера, сделанное из тонкого слоя.

Крепление для тест-драйвера Круговой зажим

Крышка доступа была установлена точно с помощью карт. Крышка доступа

Панели для черновой резки Маркировочная панель 3

Было важно, чтобы все было как можно более прямоугольным. Для первой панели я использовал столярный угольник и несколько зажимов для створки. Эксперименты с фасонным угольником

В чертежах указано, что стыковые соединения подходят из-за сверхвысокой прочности полиуретанового клея.Тем не менее, бисквитные соединения лучше, поэтому я так и сделал. Обратите внимание, что я не мог найти Loctite PU-premium по разумной цене, как того требует инструкция, поэтому вместо него я использовал полиуретановый клей для дерева Evo-stick. Это имеет аналогичные свойства расширения и отлично работает!

Печенье нулевого размера лучше всего подходит для слоя 12 мм. Пришлось немного подкрутить калибровочный винт.

Сделал салазки для распилов без смещения. Это было весьма полезно: Отпилить салазки, подпилить самой пилой без замеров. Первый кондуктор прикручен к заготовке по плану.

Обратите внимание на некоторую деформацию, которая ожидается и будет устранена с помощью зажимов и приспособлений. Небольшая деформация

Несколько советов:

Сделайте салазки для циркулярной пилы, это сэкономит время
Следите за зазором двигателя на циркулярной пиле ; если он зацепится за что-то, это может вызвать шаткие линии и жжение. Это кажется очевидным, но это случается чаще, чем вы думаете.
Для направляющих: отметьте, установите, измерьте прямоугольность и постучите молотком для выравнивания.Получите захваты IRWIN Quick или что-то в этом роде.
Маркировка заготовки, закрепленной на столе, более точная.
Возьмите старый стол и снимите верхнюю часть, чтобы открыть большую подставку для резки
Режьте, пока все лезвие не пройдет через конец дерева, чтобы избежать странных артефактов (с дешевой пилой?)

Склеивание панелей 1 и 2.

На грани катастрофы

В планах рекомендуются временные приспособления. Полиуретановый клей быстро схватывается и обладает невероятной прочностью. Примерно через 5 минут мне удалось оторвать приспособление, которое повредило древесину, вытащив несколько кусков.Повреждение поверхностное и только внутреннее. Я промазал пустоты клеем. Повреждения, вызванные быстродействующим полиуретановым клеем

Обратите внимание, что я использовал рекомендуемые винты для временного шкафа с мелкими шайбами, чтобы обеспечить зажимное усилие по всей сборке. Это уменьшает количество необходимых зажимов и чрезвычайно эффективно.

Вот мой метод:

Сухая установка панели с помощью шаблонов или зажимов
Просверлите швы, корень (небольшой) диаметр (2,5 мм) на длину (40 мм) винта
Просверлите, используя деталь ленты в качестве ограничителя глубины, толщина одной панели в том же отверстии, резьба/большой диаметр, чтобы винт не врезался в первую панель
Снимите панель и шаблоны/зажимы
Установите шайбы и винты на глубину первой панели, ожидание установки панели заподлицо
Нанесите слой клея толщиной 3 или 4 мм
Нанесите панель на глаз
Завинчивайте с одной стороны, используя дрель с фрикционной муфтой заданной настройки.Пока не затягивайте винты
Затяните винты и подождите ночь, пока клей схватится
Выкрутите винты и, возможно, заполните пустоты

Удаление выдавливания с помощью долота и молотка:

Выдавливание означает, что вы можете быть уверены, что клей покрыл весь сустав; так что это не плохо. В идеале вам нужна небольшая сумма. Панель 3 была скошена, и она прекрасно подходит!

Резка перегородки

Резка на 1/4 глубины за раз означает отсутствие неконтролируемого дыма. Второе отверстие по какой-то причине

Двигайтесь достаточно быстро, чтобы получить крупную щепу, как показано; мне он показался неестественно быстрым — слишком медленно, и ты перережешь чипы и сожжешь.По той же причине вы должны избавиться от опилок с помощью щетки или пылесоса на лету.3 Панели на месте, закрепленные с помощью зажимов для створки и шурупов для гипсокартона

Тройники теперь залиты эпоксидной смолой. Используйте сверло идентичного диаметра

Отвертки, установленные для проверки зазора перегородки. Любопытно, что у одной отвертки отверстия меньше, чем у другой, что означает, что болты M5 не подходят. В конце концов, это натолкнуло меня на мысль рассверлить все отверстия до 6 мм, чтобы дать немного люфта, чтобы резьба не цеплялась.

Интересно, что даже с одной перегородкой есть некоторая возможность вывода басов — перегородка действует как (конечная) плоскость, которая останавливает компенсирующий эффект воздуха, перемещаемого задней частью динамика. Некоторые динамики сделаны так — они известны как дипольные динамики, они направленные и относительно неэффективные. Отдача басов также относительно плохая из-за длинноволнового баса и размера перегородки. 3.Кажется, это работает, так как теперь все красиво и квадратно.

Он начал приобретать форму рога! Временные распорки для уменьшения деформации

2 Затем были установлены дополнительные панели и 4 распорки. Я забыл камеру.

Совет: не обращайте внимания на размеры брекетов на чертежах — они включают «запас прочности клея», что означает невозможность плотного прилегания. Мой совет: подгоните панель под квадрат с помощью приспособлений/зажимов/винтов, а затем измерьте. После этого вставьте до плотного прилегания, затем отметьте и привинтите к панели.Снимите панель и нанесите клей на распорки. Подходит как обычно.

Вы собираетесь превратить его в настоящую таблицу?

Возможно! Я собираюсь покрасить его в черный цвет — я рассмотрю возможность создания фасада поверх него. Установка Panel 12

Тестирование драйверов и усилителя

Заказал первый Crown XLS1500 для драйвера. Он обнадеживающе тяжелый и хорошо сложен. Я вижу огромный тороидальный трансформатор!

Я выбрал эту модель (Crown XLi 1500), потому что:

Известный бренд
Это усилитель для громкой связи, поэтому в отличие от Hi-Fi-усилителя он рассчитан на использование в неблагоприятных условиях.
Выбираемая входная чувствительность для потребительского линейного уровня (несбалансированный, 0,775 В) и профессионального линейного уровня (сбалансированный, 1,4 В) на входе указано 400 Вт, так что могу поспорить, что мощность действительно составляет 100-200 Вт RMS на канал, что все равно много…)
Вентиляторы с термоконтролем — будьте осторожны, многие усилители мощности шумят.

Бесшумный без нагрузки.

В любом случае, пришло время дать некоторые характеристики, прежде чем открыть его и узнать его секреты.Вход усилителя

Я воспроизвел синусоиду 1 кГц ( play -n synth sin 1000 ) примерно на 90% громкости на своем ноутбуке.

43,38 В при чувствительности 0,775 В. 23,9 В при чувствительности 1,4 В.

Итак, примерно 1/2 напряжения и, следовательно, 1/4 мощности — хороший способ ограничения мощности, если вы используете потребительские входы линейного уровня.

Включив громкость на максимум, дошло до 65В (!).

Массивный тороидальный трансформатор! УТВЕРЖДЕНО! Направляющий радиатор

R.M. Колпачки. Никогда о них не слышал. Я предполагаю, что они в порядке, так как это Корона.

Зная, что «1500» на передней панели ничего не значат, я получил разъяснения по цифрам от Crown после отправки электронного письма.

400 Вт на панели — это «нормативная мощность, зарегистрированная с синусоидой на 1/8 мощности». Обычно удваивают RMS, насколько я вижу
. Итак, 225 Вт на канал. Много реальной силы!

Я бы предположил, что огромный тороид делает его тяжелым.

Да.

Последние детали

Секция передней распорки

Использовал фрезер для обрезки и несколько обрезков (вместо измерения), чтобы создать 2 точных распорки для рта. Установка предпоследней панели

Я сделал двойные пазы для опорной распорки с помощью фрезером, выравнивание стамеской. Все панели готовы, последнее нужно приклеить. Бутылка шампанского по размеру. Пробная посадка брекетов

Измерил длину пути рупора — более 4 метров!

Монтаж последней панели и распорки показался самым ответственным – здесь все видно!

Последняя панель

Все приклеено! Осталась только боковая панель! Это мой любимый снимок изнутри: форма раковины со всеми панелями, кроме последней.Удовлетворительно. №

Для приклеивания боковой панели потребовались десятки шурупов и быстрое нанесение полиуретанового клея. Это была гонка на время с моей старой аккумуляторной дрелью Black & Decker. МНОГИЕ крепежные винты

Я сделал ошибку со столярным станком, так как устал в тот день в 10 часов вечера. Это не было чем-то, что не исправит какой-нибудь наполнитель, заметьте: ошибка столяра по бисквиту

Боковая панель была самой напряженной частью сборки — все 50 винтов, 6 приспособлений, 1 зажим, 14 соединений бисквита и около 5 метров клея. Винты и грузы, пока клей схватывается!

Первый полностью собранный тест

Я подключил усилитель мощности напрямую к ноутбуку, используя программный ФНЧ с sox:

  play sinc -100

… для низких частот @ 100 Гц, не знаю, насколько крутой, но более 6 дБ на октаву.

Я также попробовал несколько разверток:

  play -n synth 20 sine 100:20

После поиска утечек силиконовой трубкой в качестве стетоскопа на низкой частоте.Я буду прислушиваться к пыхтению вокруг прокладки драйвера — утечки вокруг прокладки могут вызвать деформацию и/или повреждение драйвера из-за высокого давления.

  play -n synth 20 sine 20

Ты тоже собираешься провести кошачий тест?

Да, позже. Смотрите фото. Посмотрите на относительно крошечные драйверы!

К сожалению, мой iPhone сломался, поэтому я не смог сфотографировать испытания в гараже. Я продолжил тестирование со своим старым HiFi в гостиной. Тестирование в салоне

Итоги тестирования:

Водители прошли гладко, никаких проблем! Пригодилась мини-трещотка Wera.
Проверка на утечку была интересной и простой. Я пропустил около 5 отверстий (как?), но на частоте 29 Гц они шипят довольно громко и вызывают увеличение хода и уменьшение баса. Затыкать их полиуретаном на лету было просто, я использовал кусок аквариумного шланга, как стетоскоп, чтобы отследить последний, который было сложно найти. Шланг пригодился и для того, чтобы найти единственную течь в районе прокладки ближнего привода — нужно было подтянуть, вот и все.
Тяжелый и громоздкий; несколько неудивительно. 55 кг.

А бас?

Да. Да есть бас. Приходите и ~~услышите~~ почувствуйте сами. Подсказка: зрение размывается менее чем наполовину громкости. Кот в замешательстве.

Сколько кошек он может спутать одновременно? Это самый важный показатель.

Я не уверен — мои кошачьи пастушьи навыки уже не те, что были раньше!

Нет необходимости, просто поставьте несколько пустых ящиков рядом с подлодкой, подождите, затем соберите кошек.

Сабвуфер чем-то напоминает коробку… Коробки (всех видов) соблазняют мою кошку

Это не заняло много времени. Я не думаю, что мне понадобятся какие-либо коробки!

Медленно увеличивайте громкость низкочастотной плиты и определяйте максимальную громкость, которую ваша кошка может ~~выдержать~~ ~~выдержать~~ ~~выдержать~~ терпеть.

Меня спросили есть ли бас. Это видео должно ответить на этот вопрос: https://www.youtube.com/watch?v=2yWKUfmBg20

Сабвуфер находится в 6 метрах в гостиной.

Похоже, это подтверждает, что бас есть. Одобренный.

Мы поняли, что сабвуфер весит ровно столько же, сколько девушка моего брата. Это 1.00 Кэти!

Сейчас начал шлифовать/заливать/обрабатывать. Мне все еще нужно добавить съемную боковую панель и покрасить ее, но уже после переезда. Я приостановил проект на несколько недель, пока мы переехали.

Мы успешно переехали во второй раз за этот долгоиграющий проект! Сабвуфер выдержал всего несколько ударов по краям, поэтому я рад, что решил не обрабатывать края перед перемещением, иначе повреждение будет более чем поверхностным.

Тем временем я заказал немного краски «Tuffcab» + валики для придания жесткости, текстурного эффекта. Вскоре я получил всенаправленный измерительный микрофон для использования с мастером Room EQ. ECM8000 Измерительный микрофон

Калиброванный измерительный микрофон. Я бы использовал это вместе с Room EQ Wizard и baudline, чтобы охарактеризовать сабвуфер.

Прибыл Focusrite Scarlett 2i2, который я использовал для сопряжения с микрофоном. В настоящее время используется в качестве усилителя для наушников. Scarlett 2i2 Gen2 Калибровочная кривая с обратной связью для этой звуковой карты в мастере эквалайзера комнаты: Измеренная частотная характеристика моего HiFi в моей гостиной.Использую свой старый саб

Как видите усиление баса выше сетевого. Это моя «кривая дома» — по-видимому, технически плоская — это не то же самое, что плоская в восприятии.

Честно говоря, я ожидал значительного провала в точке кроссовера LW на частоте около 100 Гц, так как она также является точкой спада сети -3 дБ. Кажется, что он теряется в естественной вариации!

Отделка корпуса

Подготовка к отделке сабвуфера в нашем новом гараже:

Я начал с фрезерования краев с помощью 1/4-дюймовой закругляющей насадки: Закругленные краяОказывается, пылесос для влажной/сухой уборки (20 фунтов стерлингов!) действительно мощный

В других новостях, связанных с сабвуфером, я решил не ставить боковую крышку.Добавление боковой крышки улучшит внешний вид за счет какого-то баса что недопустимо!

Вместо этого, если у вас нет боковой панели, вам необходимо установить динамик с отверстием для динамика от 38 до 50 мм на границе, такой как стена или пол; вот почему я решил вместо этого сделать этот динамик коротким/широким и установить 40-миллиметровые ножки. Конечно, его все еще можно использовать в высокой конфигурации, если вы поставите его на бок, и в этом случае ножки будут служить мерой расстояния до стены.

Я использовал 40-миллиметровые бруски из твердой древесины с eBay и обработал открытые края после большого рационализации, включая удивительно дорогие ножки дивана. местоположение. Гири, используемые во время схватывания клея. Выравнивание с помощью столярного угольника и молотка.

Первый слой водорастворимой краски! Первый слой, 50% воды.

Наполнитель (общий наполнитель «Без излишеств») создал проблему — краска вздулась там, где использовался наполнитель (определенно чепуха), что означало, что мне пришлось шлифовать первый слой, который представлял собой смесь 50/50 вода + краска. В следующий раз я буду использовать шпаклевку по дереву. Шпаклевка после шлифовки

Второй слой (только верхний) значительно улучшился. Текстурированный внешний вид после 2-го слоя

Наконец, 2,5 слоя со всех сторон, и у меня еще осталось 30% краски. Я могу добавить еще один слой без всякой причины позже на этой неделе. Обратите внимание на ноги, живот вверх!

Эффект парения благодаря ногам. Я покажу это, когда завтра начнется тестирование комнаты! Слишком большой? Никогда.В салоне

Мысли после 2х лет использования сабвуфера:

В следующий раз рассмотрю вариант с фазоинвертором. Меня не так волнует эффективность, как размер.
Мне действительно не стоило использовать многоцелевой наполнитель для дерева, так как он расширялся, оставляя неровности на дереве.Я должен был использовать древесный наполнитель, очевидно…
Мне все еще нравится сабвуфер, и он никогда не переставал воспроизводить басы тревожного уровня, а в остальное время обеспечивать заметное расширение басов
Кошка любит сидеть внутри сабвуфера… когда он выключенный!

Спасибо за чтение! Я был бы признателен, если бы вы могли опубликовать / проголосовать за эту статью где-нибудь в новостях Hacker, Twitter, Hackaday, Lobste. rs, Reddit и / или LinkedIn.

Эксперименты с рупором

Эксперименты с постукивающим рупором

На многих аудиофорумах, посвященных DIY, было много разговоров о постукивающем рупоре.Этот дизайн недавно сделал популярным Том Дэнли из Danley Sound Labs. Том отвечает за разработку самых эффективных на сегодняшний день духовых инструментов. Пропускная способность, которую он достигает в своих продуктах, настолько хороша, насколько я видел. Это настоящее жонглирование между водителем и звуковым сигналом, чтобы получить широкий и плоский отклик. Th215 Тома настолько хорош, насколько это возможно. Интересно, что существует много подобных конструкций, которые были разработаны десятилетиями ранее, например Jensen Transflex и JBL Air Coupler, в которых использовался драйвер 2245H.В патенте США № 5177329 показана аналогичная конструкция. Я должен был бы предположить, что производительность была плохой, потому что нет опубликованных графиков отклика (насколько мне известно), и дизайн быстро потерял популярность. Многие люди долго размышляют и обсуждают постукивающий рожок, но, за немногими исключениями в мире DIY, кто-нибудь сделал немного опилок и действительно построил его. В течение 2006 года я участвовал в диссертационном проекте, в котором пытался точно смоделировать постукивающий валторну. Было построено много прототипов, и многие итерации этих прототипов были опробованы и измерены.Я собрал здесь некоторые из наших выводов для обсуждения.

Первый рупор, который мы построили, был на 60 Гц. Такой обрез был выбран из соображений экономии древесины и простоты изготовления. Первоначально оно было разработано на базе масла Eighteen Sound 10W400. Этот драйвер оказался отличным для этого приложения, и предположение было правильным. Из всех рупоров, которые мы построили, у этого была самая плоская полоса пропускания и самый большой частотный диапазон, практически абсолютно плоский от 50 до 260 Гц.
Здесь водитель перемещается вверх по рупору, подальше от рта и горла. Красный — водитель у рта Желтый — Водитель переместился вверх по звуковому сигналу на 1/8 длины линии Зеленый — водитель переместился вверх по звуковому сигналу на 1/4 длины линии Коричневый — Водитель переместился вверх по звуковому сигналу на 3/8 длины линии
На этом графике показаны результаты тестирования двух разных динамиков с этим рупором с отводом 60 Гц. Коричневый — восемнадцатый звук 10W400 Красный — Etone модель 135 с окрашенным конусом.
Второй отводной рупор был, по сути, увеличенной версией рупора 60 Гц. Для интересующего диапазона частот был выбран более подходящий драйвер. Этот рупор какое-то время использовался в качестве сабвуфера в моей основной домашней системе, а теперь находится во второй моей системе. Выход, на который способен этот рупор в упаковке, которую может нести один человек, просто поразителен.
На этом графике показаны результаты тестирования двух разных динамиков с этим рупором с отводом 30 Гц. 2 горло. В сочетании с драйвером Peerless 830564 XLS я измерил ровную характеристику от 30 до 100 Гц и выходную мощность более 130 дБ при мощности 400 Вт при стрельбе из-за угла. В полупространстве максимальная мощность будет около 122 дБ на расстоянии 1 м и 400 Вт. Чтобы понять, на что это похоже, потребуется четыре 830847 в 350-литровом герметичном корпусе, приводимом в действие 1200WRMS, чтобы достичь той же мощности, что и этот 165-литровый блок с одним драйвером при 400WRMS. Рупор с постукиванием имеет большую мощность, чем герметичный корпус с четырьмя драйверами, вплоть до 20 Гц.Peerless 830564 — очень подходящий драйвер для рупорного динамика с частотой 30 Гц, с резонансной частотой 49 Гц, хорошим ходом и прочным диффузором. Вот фото в устье версии 830564 30Hz Tapped Horn. Драйвер должен быть установлен таким образом, чтобы в него поместился магнит.
Глядя в рот нового 30Hz Tapped Horn.
Рупоры 18 Гц, 30 Гц и 60 Гц

Предсказал измеренную V производительность постукивающих рожков

На форумах diyAudio в рамках проекта Collaborative Tapped Horn было много дискуссий о смоделированном и предсказанном отклике Tapped Horn. В этом примере я покажу модель рупора с частотой 35 Гц и сравню ее с измеренным откликом.
Вот прогнозируемый отклик для этого 35-герцового рупора. Уровень входной мощности 56 В RMS был выбран потому, что он соответствует мощности, доступной от усилителя мощности, который управляет этими рупорами.
Чертеж конструкции этого рога. Это простой одинарный рупор с прямой наклонной перегородкой драйвера.В этой конструкции не использовалась набивка или подкладка.
Измеренный отклик рупора. Это измерение было снято с помощью моего IMP/MLS без сглаживания во рту. Вы можете видеть, что измеренный отклик этого постукивающего рупора очень хорошо соответствует предсказанному отклику, сгенерированному HornResponse. Добротность внеполосных резонансов несколько ниже прогнозируемой. Если бы рупорный тракт был покрыт поглощающей пеной или чем-то подобным, добротность внеполосных резонансов была бы еще ниже, что также уменьшило бы их амплитуду. Я решил не выстраивать рупорный путь, потому что желаемый окончательный отклик можно было легко получить с помощью DCX2496, выполняющего функции кроссовера. При использовании мне не удалось получить более 12-15 мм пикового отклонения от драйвера при работе с усилителем, который был близок к отсечению на пиках более 500 Вт RMS. При прослушивании особо брутального трека Slayer с большим количеством очень быстрых бочек запах горячих звуковых катушек становился совершенно очевидным. Температурные ограничения драйвера стали проблемой задолго до 25-миллиметрового максимума.

Моделирование постукивающего рожка

Безусловно, самый простой способ точно смоделировать Tapped Horn — загрузить и использовать превосходную программу HornResponse, написанную Дэвидом МакБином. Он потратил огромное количество времени на разработку, пожалуй, лучшего программного обеспечения для моделирования рупорных громкоговорителей, и оно бесплатное! Если вы хотите включить в свой дизайн функции, которые HornResponse не позволяет, вам придется прибегнуть к более гибкому пакету, такому как AkAbak.

2)
l1 = 15e-2; |Расстояние от горла до задней части водителя (см)
l2 = 350e-2; |Расстояние по линии от задней части водителя до передней части водителя (см)
l3 = 30e-2; |Расстояние от передней части водителя до рта (см)
}

Def_Driver ‘Dr1’

| Несравненный 830500

Sd=466см2
fs=18.1 Гц
Qes=0,21
Qms=3,7
Vas=139L
Re=3,5 Ом
Le=4,2 мГн

система ‘S1’

Driver Def=’Dr1′ Node=1=0=3=4
Волновод ‘W1 ‘ Node=2=3 STh={a1} SMo={a2} Len={l1} Конический
Волновод ‘W2’ Node=3=4 STh={a2} SMo={a3} Len={l2} Конический
Рупор ‘h2’ Node=4 STh={a3} SMo={a4} Len={l3} Конический

Вернуться на мою домашнюю страницу

Планы | Дом рогов PerkAudio

1 2 3-ходовой A (10″/8″/1″) 1
— Саймона 3-ходовой B (10″/8″/1″) 1
— Саймона 3-ходовой C (10″/8″/1″) 1
— SMT 212 TOP (2×12″/2″) 1
— Voice of Theatre mid (12″) 1
— X-Tro (2×15″/8″/1″) 1 2 3 4
— Selenium
HB1205 D1 (2×12″) 1
PAS1MA1 (15″/12″/2″) 1
PAS2MA2 (2×10″/2″) 1
PAS3MA1 (2×12″/2″) 1
PAS3MA2 ( 15″/12″/2″) 1
PAS3MA3 (15″/10″/2″) 1
PAS3MA4 (2×10″/2″) 1
PAS4MA1 (2×12″/2″) 1
PAS5MA1( 2×12″/2″) 1 1 2 1
-2×12 Horn (2×12″) дБ
-2X15 Big Bass Bin (2×15″) 1
-12 Horn 830x600x550 (12″) 1
-12Pi (2×12″) 1 dB
— 15 басовый рожок (15 дюймов) 1
-15 BEC рожок (15 дюймов) 1
-15 рожок 900x760x430 (15 дюймов) 1
-15 W рожок (15 дюймов) 1
-4x10er V2 (4×10 дюймов) 1
-40 Гц рупор (15 дюймов) 1
-215 Басовый рожок JBL 2226H (2×15 дюймов) 1
— Ахенбахский рожок (18 дюймов) 1
-AG Audio SW118H (18 дюймов) 1 2 дБ
-AG Audio TS118H (18 ″) 1
– Амано 15 басовых рожков (15 дюймов) 1 дБ
– Амано WSX в стиле валторн (18 дюймов) 1 дБ
– Бас-горн RCF 18B300 (18 дюймов) 1
– Beyma 15K200 (15″2) 6 – 1 907 B-01 (2×18″) 1 2
— BPH 18 (18″) 1
— Celestion Pavillon (2×15″) 1
— Cerwin Vega AB-36 C (18″) 1 2
— Cerwin Vega AG -36 (18″) 1
-Cerwin Vega B-36 (18″) 1
-Cerwin Vega L-36 (18″) 1
-Cerwin Vega L-48SE (18″) 1 2
-Cerwin Vega SL- 36 (18 ″ ) 1
-Ciare B-Deap (4×12″) 1 2
—Ciare BT001 (15″) 1
—Ciare BT01 (18″) 1
—Ciare BT010 (2×18″) 1
—D-Sub (18″) 1
-EAW BH882 (2×18″) 1 дБ 3 4 рупора
— Электроголосовой элиминатор (15″) 1 2 3 4
— Электроголос Jumbo (2×15″) 1 2
— Электроголос TL4025 (15″) 1 2
-Electro Voice TL4050 (2×15″) 1 2
-Electro Voice TL5050 (2×12″) 1 2
-Eminence Horn (18″) dB
-ES 18BPH (18″) 1 дБ
1
-Fane W 15 (15″) 1
-FSP-18-SXY Horn (18″) dB
-Funktion One F218 (2×18″) 1 2 3

Верхнее основание Reflux	-18Sound Комплект 8 (8″/1″) 1 Комплект 10 (FR101) (10″/1″) 1 Комплект 12 (12″/1″) 1 Комплект 15 (15″/1. 4″) 1 -B&C Коробка 6 (6″/1″) 12 дБ Коробка 8 (8″/1″) 12 дБ Коробка 10 (10″/1″) 12 дБ Коробка 12 (12″/1″) 12 дБ Коробка 15 (15″/1,4″) 12 дБ -DM2 (2×15″/2×10″/1″) 1 -EM15 (15″/8 ″/1″) 1	— L’acoustics 15XT (15″, коаксиальный) 1 -PS12 (12″/1″) 1 —SOS215 (2×15″/1″) 1 —X10 (2×10″/1,5″) 12 1 2
Верхний рупор с нагрузкой	-12 рупор (12″) 1-212 средний (2×12″) 1 -3S2 (2×15″/2″/2×1″) 1 -Altec-Lansing 816 (15″) 1 — Altec-Lansing M17 (12″) 1 dB -BECK СЧ (15″) 1 -Celestion 12 Mid Bass (12″) 1 2 -Ciare MT010 (12″) 1 -Dynacord F 12 CWH (12″/ 2″) 1 -Eminence 12 Mid Bass (12″) dB -Eminence 15 Mid Bass (15″) dB -Eminence 2×12 Mid High (2×12″/1″/1″) dB -Fane Mid (10″/1″) 1 — JBL 112 Mid (12″) 1 2 — JBL 2397 Hi Horn (1″) 1 2 — JBL 4512 (12″) Mid 1 2 — Jeff 80s (10″ ) 1 – Джефф мидбас (12 дюймов) 1 – Мартин 3-полосный (2 × 15 ″/2 ″/2 × 1 ″) 1 2 – MT 102 (2 × 10 ″/2 ″) 1 – MT 121 (12″/2″) 1 -MT 122 (2×12″/2″) 1 2 3 4 -MT 130 (12″/1″) 1 2 дБ
Линейный массив	-LARA (2×8″/2×1″) 1 2-L’acoustics dV-DOSC (2×8″/2×1″) 1
Нагруженные рупоры линейного массива
Сабвуферы линейного массива
Ленточный переходник	-18Sound BPh218 (18″) 1 dB-18Sound Kit21 (21″) 1 – Beyma B-03 (21″) 1 -C. Sub (18 дюймов) дБ -Dynacord F 17 PWH (18 дюймов) 1 -Dynacord F 17 PWH/2 (18 дюймов) 1 -Dynacord FX20 (18 дюймов) 1 -MTH-46 VS (18 дюймов) дБ -NEXO LS1200 (18″) 1 -PD184 Sub (18″) dB -S15 (15″) 1 -X1 Sub (18″) 1 dB 3
Переводники ленточных коллекторов	— переходник B218a (2×18″) 1 — Beyma B-25 (2×18″) 1 — переходник Delta (2×18″) 1 —EV MTL2 (2×18″) 12 дБ — EV MTL4 (4×18″) 1 2 -F1 Инфрабас (2×18″) 1 -MN-238 (2×15″) dBDual BandPass	*-MN-246 (2×18″) дБ -MTH-46 VS (18″) дБ —NEXO LS1200 (18″) 1 — PD184 Sub (18″) дБ —S15 (15″) 1 -SOS 218L (2×18″) 1 -X1 Sub (18″) 1 дБ 3Коллекторный двойной Selenium 15 в
Сабвуферы Bass Reflex	-18Акустический комплект18 A (18″) 1 -18Акустический комплект18 B (18″) 1 -B&C Sub 12 (12″) 1 дБ 15″) 1 дБ -B&C Sub 18 (18″) 1 дБ -B&C Sub 218 (2×18″) 1 дБ -B&C Sub 21 (21″) 1 дБ -AE-11 (2×15″ ) 1	-218 Переходник (2 × 18 дюймов) 1. -Ciare SW11.5 (15″) 1 –Eminence Kappa 15 (15″) 1 –G Sub (2×18″) дБ – P-Audio C18-600LF (18″) 1 –PR38 (15 ″) 1 – Sub 15/18 (15/18 ″) 1 SW 215E (2×15 ″) 1
Гибридные переводники	-18Sound Kit15 Dual (2×15″) 1 -2-15 Mtl (2×15″) 1 -215 (2×15″) 1 -4K Frustum (4×15″) 1 -ACL Infra (2×18″) 1 -AG Audio MT215B (2×15″) 1 -B218 Sub (2×18″) 1 -Beyma SB15 (15″) 1 -Beyma SB18 (18″) 1 — BH-HBR (15 дюймов) 1 -Celestion Cube 15 (15 дюймов) 1 — Celestion W-bin (15 дюймов) 1 2 — Cubo 12 (12 дюймов) 1 дБ — Cubo 15 (15 дюймов) 1 2 3 доб -Cubo 18 (18 дюймов) 1 2 3 доб -D&B B2 (2×18 дюймов) 1 дБ -D&B C4 (18 дюймов) 1 -Dynacord B3 (2×18 дюймов) 1 — EV Eliminator (2 × 15 дюймов) 1 2 3 4 -EV MTL1 (2 × 18 дюймов) 1 -EV T18 (18 дюймов) 1 2 -Eminence W (18 дюймов) дБ -F118 (18 дюймов) 1 -Fane 15 бас (15″) 1	-HBR 15 (15″) 1 дБ -HR-118 (18″) 1 дБ -Hybride Beyma 15LW30 (2×15″) 1 -JBL 4550 (2×15″) 1 -JBL 4818 (18 ″) 1 2 дБ 4 -K Bin (18 дюймов) 1 2 -KS CW218 (2 × 18 дюймов) 1 2 -LSW-182 (2 × 18 дюймов) 1 -Martin WLX (18 дюймов) дБ -Martin WMX (18″) 1 2 3 -MBP 46 (18″) дБ -MHB 30 (12″) дБ -MHB 46 (18″) дБ 2 -MHB 4818 (18″) дБ -MPH 46 (18 дюймов) дБ -MTB 246 (2 × 18 дюймов) дБ -P-Audio Hybrid (2 × 18 дюймов) 1 -RCF ESW 1015 (15 дюймов) 1 -SOS218P (2 × 18 дюймов) 1
Переводники с рупорной нагрузкой	— Hypo Horn (18 дюймов) 1 — HD15 Horn (15 дюймов) dB — HD215 (2 × 15 дюймов) 1 — INVADER 18B600 (18 дюймов) 1 dB 3 — JEFF 28Hz Horn (2 × 15 дюймов) 1 -Jensen Horn (12-15″) 1 2 -JR Horn 2×10 (2×10″) 1 2 -K Horn (15″) 1 2 -Kurz Horn (12″) 1 -LAB (Плата Live Audio) (2 × 12 дюймов) 1 2 3 4 5 дБ — Mach Ballister (18 дюймов) 1 дБ — Martin 215 MK2 (2 × 15 дюймов) 1 2 3 — Martin 215 MK3 (2 × 15) ″) 1 2 3 4 -Martin B115 (15″) 1 2 3 -Martin S2 (2×15″) 1 -Martin WSX (18″) 1 2 3 4 dB -Megaton EM15 (15″) 1 2 -Megaton MT18BT (18″) 1 -MKB 230 (2×12″) дБ -MKH 230 (2×12″) дБ -Modular 18LW-1400 (18″) 1 2 3 -P-Audio PRO18LH (18″) 1 -PA-115LH (15″) 1 -PD. 186 Рупор (18 дюймов) дБ -PD.1850 Рупор (18 дюймов) дБ 2 3 4 — Peavey DTH 118 (18 дюймов) 1 дБ — Протектор (2 × 15 дюймов) 1 — Каратель (15 дюймов) 1 2 3 дБ -SBH (Super Bass Horn) (18 дюймов) 1 -Selenium HB1502B1 (2×15 дюймов) 1 -Selenium HB1505C1 (15 дюймов) 1 -Selenium HB1505D1 (2×15 дюймов) -Selenium 1 HB1805C1 (2×18″) 1 -Ширер (2×15″) 1 -SK Horn (18″) 1 -Super Horn 18 v1 (18″) dB -TDA Bass Horn (18″) 1 — Turbosound BPH 238 (2×15″) 1 dB -Turbosound TSW 118 (18 ″) 1 dB -Turbosound TSW 124 (24 ″) 1 2 –ULB PRO BPh22 (12″) 1 -University Classic (12″ ) 1 – USB-корзина для басов (2 × 18 дюймов) 1 дБ 3 – Visaton MB115 (15 дюймов) 1
Сложенные рупорные переводники	— Складной рожок Fane (15″) 1 -Fane Longthrow (15″) 1 -Складной рожок Fane (18″) 1 -Сложенный рожок Fane (2×15″) 1	-1×12 (12″) 1 -1x12A (12″) 1 -12er звуковой сигнал (12″) 1
Рупорные переводники с передней загрузкой	— Voice of Theatre (15 дюймов) 1– — Fane Фронтальная валторна (2 × 12 дюймов) 1
Рупорные переходники с резьбой	-30Hz Cowan (12″) 1-Beyma 18G40 (18″) 1 -CB-18 (18″) 1 -h25 (15″) 1 -JTh28 (18″) 1 -MTH 30 (12″) ) 1 -MTH 4654 (18 дюймов) 1 дБ -MTH 46LC (18 дюймов) 1	-SBL 118 (18″) 1 2 -Staiper 18 с резьбой (18″) 1 -Startec с резьбой на рупоре (18″) 1 dB -TH-15 (15″) 1 -TH 6512 (6. 5″) 1 2 3 -THAM 10 (10″) 1 -THAM 15 (15″) 1 2
W-бин	-12 рупор (12 дюймов) 1 2
Планарные переводники	SW3P Двойной 15-переходник

Самодельные колонки и сабвуферы и комплекты

Колонки и сабвуферы своими руками

Проекты и комплекты динамиков и сабвуферов «Сделай сам» (DIY). Для тех, кто плохо знаком с созданием громкоговорителей и сабвуферов, взгляните на наши рекомендуемые аудиодрайверы Hi-Fi.В нижней части этой страницы находятся более старые проекты динамиков, в которых используются драйверы, которые сейчас не поддерживаются. Преобразователи динамиков см. на нашей странице «Книги по изготовлению аудио и динамиков своими руками».

Последнее обновление: 1 сентября 2014 г.

Подпишитесь на аудио проекты DIY

Колонки и сабвуферы своими руками

Проекты спикеров перечислены в хронологическом порядке.Чтобы узнать больше о проектах «сделай сам», используйте меню навигации в левой части страницы.

Fostex FE206En в корпусах рупорных динамиков с задней загрузкой — 1 сентября 2014 г. НОВИНКА!

В очередной раз Марк примеряет высокочувствительный полнодиапазонный динамик Fostex FE206En, но на этот раз конечным результатом является большой тщательно продуманный рупорный громкоговоритель с задней нагрузкой. Схемы корпуса динамиков взяты из таблицы данных драйвера FE206En.Корпуса рупорных громкоговорителей изготовлены из сосновой фанеры толщиной 21 мм и оснащены одним полнодиапазонным драйвером FE206En без кроссовера. Австралийский пчелиный воск используется на внешней стороне корпуса рога, а тяжелое кедровое масло наносится на устье рога. Чувствительность драйвера FE206En превышает 96 дБ/1 Вт/1 м, поэтому рупорные громкоговорители с задней нагрузкой очень хорошо подходят для использования с ламповыми усилителями очень малой мощности. Марк сообщает, что рупорные динамики могут создать чрезвычайно точную звуковую сцену, звучат превосходно и привели к совершенно новому восприятию прослушивания с Paris, 2.Усилитель 5W 6EM7 SET.

Cobies — дешевые громкоговорители с открытой перегородкой — 11 июля 2013 г.
Брюс делится своими Cobies — недорогими колонками с открытой перегородкой. Этот проект громкоговорителя с открытой перегородкой прост в сборке и использует недорогие компоненты громкоговорителя. Пара этих динамиков с открытой перегородкой может быть построена за 150 долларов США. Проект был вдохновлен системой открытых перегородок «Big Air» Джима Штрассера.Точка кроссовера составляет 3600 Гц, а чувствительность акустической системы — 93 дБ/1 Вт/1 м.

Брюс указывает, что громкоговорители имеют превосходный общий звук, но предупреждает, что акустические системы с открытыми перегородками являются «биполярными» и не для всех.

Fostex FE103En Bass Reflex книжные полки / мониторы ближнего поля — 14 апреля 2013 г.
Gio собрал небольшую полочную/мониторную акустическую систему, используя один недорогой полнодиапазонный драйвер.Корпус представляет собой корпус с фазоинвертором объемом 6,9 л, настроенный примерно на 95 Гц, который соответствует схемам корпуса динамика, включенным в техническое описание драйвера. В динамиках используется один полнодиапазонный драйвер Fostex FE103En без схемы кроссовера. Динамики хорошо работают в качестве мониторов ближнего поля, а в сочетании с сабвуфером их можно использовать для домашнего кинотеатра.

Проект акустической системы с двойным фазоинвертором Fostex FE206En — 17 сентября 2012 г.

Марк собрал второй комплект акустических систем с двойным фазоинвертором Fostex FE206En.Схемы корпуса динамиков взяты из таблицы данных, прилагаемой к драйверам. В динамиках используется один полнодиапазонный драйвер Fostex FE206En без кроссовера. Чувствительность драйверов составляет около 96 дБ/1Вт/1м, поэтому динамики с двойным фазоинвертором хорошо подходят для использования с блошиными и маломощными ламповыми усилителями. Двухкамерная конструкция коробки позволяет добиться хороших басов у этих малолитражных драйверов. Динамики будут использоваться в домашнем кинотеатре, поэтому для неотражающей отделки корпуса динамиков окрашены грунтовочной краской для штриховой отделки и матовой черной краской.Марк сообщает, что эти динамики отлично подходят для использования с его усилителем 6EM7 SET мощностью 2,5 Вт.

Ion — проект 2-полосных башенных громкоговорителей TMM «сделай сам» — 5 сентября 2011 г.

Последний проект динамиков «сделай сам», разработанный Адамом, представляет собой великолепно выглядящую пару портированных башенных громкоговорителей под названием Ion. Колонки Ion Tower представляют собой двухполосную конструкцию, в которой используется твитер с титановым куполом Tang Band 25-1372SC и пара 6-дюймовых среднечастотных динамиков Audax HM170CO в конфигурации TMM.Двухполосный кроссовер использует фильтр Баттерворта 3-го порядка на частоте 4 кГц со схемой коррекции импеданса. Номинальное сопротивление динамиков указано на уровне 4 Ом, а частотный диапазон составляет примерно от 60 Гц до 20 кГц. Корпус изготовлен из МДФ и массива дуба, и каждая башня весит около 60 фунтов. Адам сообщает, что конструкция динамиков Ion до сих пор является его любимой: «Низкочастотные динамики Audax HM170CO воспроизводят очень теплые естественные тона в верхней части среднего диапазона. С твитером TangBand 25-1372SC высокие частоты кристально чистые, детальные, но далеко не резкие.«Стоимость колонок Ion составит около 900 долларов США, и, без сомнения, они потребуют много часов работы в магазине, так как это сложный корпус для сборки.

Сделай сам HiVi Research Swans M1 Speakers — 16 апреля 2010 г. — [Внешняя ссылка]

Самодельная версия полочных колонок HiVi Research Swans M1, собранная Даниэлем. В корпусе динамика используется пара готовых изогнутых Dayton Audio 0.3 с черным рояльным блеском. Используемые драйверы HiVi Research: F5 (5 дюймов, низкие/средние частоты) и планарный твитер RT1C. Используемый кроссовер взят от Swans M1, но Даниэль использовал катушки индуктивности с намоткой. .

Галерея проектов спикеров — Parts-Express.com — [Внешняя ссылка]

Ознакомьтесь с галереей проектов громкоговорителей Parts-Express.com, где представлен широкий спектр проектов громкоговорителей, сделанных своими руками.В галерее проектов динамиков представлено более 50 проектов динамиков, созданных своими руками другими энтузиастами звука. Каждый проект динамика включает полные чертежи, иллюстрирующие конструкцию корпуса динамика, схемы кроссовера, полный список деталей и фотографии готового проекта динамика.

На фотографии слева показан проект динамика TriTrix MTM TL DIY. Для тех, кто не разбирается в деревообработке, TriTrix доступен в виде полного комплекта.

Комплект тыловых рупорных громкоговорителей Tang Band D4-1 — 10 марта 2010 г. НАБОР

Набор тыловых рупорных громкоговорителей D4-1 DIY, собранный Tang Band, очень прост в сборке, имеет стильный вид и прекрасно звучит.Комплект динамиков DIY поставляется со всеми деталями и инструментами, необходимыми (кроме паяльника), чтобы построить великолепно выглядящую маленькую акустическую систему с одним рупорным динамиком. Для завершения комплекта динамиков не требуется обрезка или отделка (покраска / окрашивание). Небольшой рупорный динамик собирается вместе, как готовая к сборке мебель. Конечным результатом стал привлекательный и компактный рупорный громкоговоритель, который великолепно звучит и прост в сборке.

Динамики Seas своими руками в гранитной коробке для динамиков — 8 января 2009 г.

Да, вы все правильно прочитали.Корпус динамика для этого проекта изготовлен из черного гранита толщиной 20 мм! Эти прекрасно выглядящие колонки размером с книжную полку были собраны Радославом в Словакии. Корпус громкоговорителя представляет собой вентилируемую конструкцию объемом 15 л, настроенную на 45 Гц через задний порт. Для этого проекта используются драйверы Seas. Низкочастотный динамик Seas G17REX/P соединен с твитером Seas 27 TFFC и кроссовером второго порядка на частоте 2,5 кГц. Результаты измерений показывают очень плоскую частотную характеристику с очень хорошим расширением низких частот, несмотря на относительно небольшой размер динамиков.Радослав сообщает, что колонки звучат фантастически, агрессивно играя рок и эмоционально. Отличная работа, Радослав, это самые красивые полочные колонки, которые я когда-либо видел.

Динамик центрального канала HiVi — 25 августа 2008 г.
Адам добавил самодельный центральный канал с драйверами HiVi в дополнение к своим 3-полосным динамикам Tower. Динамики центрального канала содержат пару мидвуферов HiVi F5 и HiVi SD1.1-A твитеры в корпусе с фазоинвертором. Корпус выполнен из МДФ, окрашенного эпоксидной краской на черной масляной основе, с отделкой из красного дуба. Адам сообщает, что центральный канал очень хорошо сочетается с башнями.

Проект акустической системы Fostex FX120 ML-TQWT — 5 мая 2008 г.

Мартин из Германии собрал великолепно выглядящую пару башенных громкоговорителей, используя полнодиапазонный драйвер Fostex FX120. Корпус представляет собой нагруженную массой коническую четвертьволновую трубку (ML-TQWT). Как видите, Мартин отлично справился с корпусом динамика. Его дизайн был создан с использованием рабочих листов MathCAD от Мартина Дж. Кинга. Его проект динамика включает в себя схему коррекции шага перегородки. Мартин сообщает, что звук расслабленный, с детализированными средними частотами и хорошими высокими частотами. Он также указывает, что корпус ML-TQWT получает хорошее расширение низких частот благодаря этому маленькому драйверу. Отличная работа Мартин!

Полочные колонки Fostex FX120 Bass Reflex — 25 февраля 2008 г.

Моя последняя пара самодельных колонок — еще одна полнодиапазонная конструкция, но на этот раз в корпусе размером с книжную полку.Корпус представляет собой простой кабинет с фазоинвертором и полнодиапазонными драйверами Fostex FX120. Великолепно выглядящие изогнутые корпуса изготовлены заводским способом и поставляются компанией Parts Express. FX120 — очень плавный драйвер, и я предпочитаю его FE127E. Эта система обеспечивает достойное расширение басов в небольшой комнате, а также хорошо сочетается с сабвуфером. У FX120 отличный звук и средние частоты. Этот относительно небольшой динамик также отлично работает в качестве монитора ближнего поля.

Самодельные громкоговорители Zigmahornets с драйвером Fostex FE103E / FE103En — 7 ноября 2007 г.

Барри завершил изготовление еще одной пары громкоговорителей с одним драйвером.На этот раз это симпатичная пара зигмашершней. В то время как Zigmahornets изначально были разработаны для использования с Fostex FE103, производство которого сейчас прекращено, Барри сообщает о хороших результатах, используя более новый полнодиапазонный драйвер Fostex FE103E. В своей короткой статье Барри показывает нам, насколько просто собрать себе комплект громкоговорителей с великолепным звучанием, даже если у вас нет под рукой настольной пилы. Барри сообщает, что звук у такого маленького драйвера чистый и чистый, с очень хорошими басами.

Самодельный проект Hi-Vi 3-полосной напольной акустической системы — 10 сентября 2007 г.

Адам завершил фантастически выглядящий проект трехполосной напольной акустической системы с использованием драйверов Hi-Vi.Низкочастотный динамик Hi-Vi F8 размещен в корпусе с фазоинвертором, который отделен от герметичной части, содержащей пару среднечастотных динамиков Hi-Vi F5 и высокочастотный динамик Hi-Vi SD1.1-A. Звук разделяется с помощью 3-полосной кроссоверной сети 2-го порядка. Корпус изготовлен из МДФ и покрыт эпоксидной краской на черной масляной основе с отделкой из красного дуба. Мне очень нравится, как черный и красный дуб дополняют желтые кевларовые диффузоры динамиков Hi-Vi. Адам сообщает, что звук четкий и чистый с отличными басами.

Самодельные громкоговорители с драйверами, снятыми с производства

В следующих проектах DIY Speaker Project используются драйверы, которые больше не выпускаются:

РУПОР. Рупорный сабвуфер.

Короб для сабвуфера своими руками ⋆ Doctor BASS

Крепеж

Клей

Клеммник

Провода

Инструменты

Распил деталей

Сборка корпуса для сабвуфера

чертежи, схемы и специфические особенности

Программы для расчета геометрии звука

Параметры расчета и единицы измерения

Инструмент создания коробки

Моделирование корпусов AJHorn 6

Boxnotes для подбора портов

BassBox Pro для проектирования динамиков

WinISD проектирования звука онлайн

Инструмент дизайна MFR Engineering

Советы по монтажу сабвуферов

Конструкции корпусов (кабинетов) для Сабвуферов.

схемы и динамики своими руками

История

Конструкция

Виды

Сравнение

Самостоятельная сборка

Автомобильный сабвуфер своими руками

Сабвуфер: назначение и классификация

Типы сабвуферов. Активный и пассивный сабвуферы

Активный сабвуфер: расходные материалы для усилителя

Самодельный автомобильный сабвуфер

Короб для сабвуфера: классификация

Проектировка корпуса

Сабвуфер для авто: выбор динамиков

Сабвуфер: выбор динамика для дома, авто, компьютера

Фото сабвуферов своими руками

Справочник по сабвуферам: Изучение различных типов активных сабвуферов

Рефлекторное/прямое излучение

Bandpass

Рупорный сабвуфер

Кардиоидные сабвуферы

Эксперимент с рупором — Сабвуферы / Корпуса — #1 Форум любителей автозвука в мире! | СМД

The Tangband 19Hz Tapped Horn — Домашняя страница Volvotreter

Large Horn Subwoofer Build — Cal Bryant

Обкатка драйверов

Начало сборки

На грани катастрофы

Резка перегородки

Тестирование драйверов и усилителя

Последние детали

Последняя панель

Первый полностью собранный тест

Отделка корпуса

Эксперименты с рупором

Эксперименты с постукивающим рупором

Предсказал измеренную V производительность постукивающих рожков

Моделирование постукивающего рожка

Планы | Дом рогов PerkAudio

Самодельные колонки и сабвуферы и комплекты

Колонки и сабвуферы своими руками

Колонки и сабвуферы своими руками

Самодельные громкоговорители с драйверами, снятыми с производства

Добавить комментарий Отменить ответ
