Электроусилитель руля калина стучит – АвтоТоп

Впервые российский автопром установил электроусилитель руля на Калине. На первых этапах он работал крайне не стабильно, вплоть до полного отключения. Позже недочеты старались устранить, но ЭУР остался слабым звеном и периодически выходит из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует чувство тяжелого руля, и поворачивать одной рукой, становиться сложно.

Принцип работы электроусилителя заключается в уменьшении усилия, которое нужно приложить, при повороте руля. Блок управления электроусилителем руля “Калина” с помощью датчиков рассчитывает работу электродвигателя при текущей скорости и крутящем моменте. Тем самым давая сигнал о том усилие, с которым нужно помочь водителю при повороте. Ведь он работает не постоянно и нуждается в регулировке, которую совершает блок.

Причины отключения

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

  • неисправность датчика скорости;
  • неисправность датчика крутящего момента;
  • скорость превышает 60 км/ч;
  • частота оборотов двигателя меньше 400 в минуту;
  • сбой в блоке управления;
  • плохо припаянные контакты;
  • недостаточное напряжение.

Программное отключение

  1. Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
  2. Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Диагностический сканер

Чтобы не гадать о причине неисправности электроусилитель руля, можно подключиться к диагностическому порту. Есть два варианта, либо купить сканер с монитором, либо через кабель подключиться к ноутбуку, скачав на устройство предварительно софт.

Второй вариант дешевле и предпочтительнее, так как дает полную информацию о Вашем автомобиле. Коды ошибок можно найти в интернете.

Блок предохранителей

Слабым звеном электроусилителя руля на Калине, является блок предохранителей, если что-то не работает, стоит проверить их. Чтобы добраться до них, Вам нужно открыть приборную панель, слева от руля. Для этого потяните за верхнюю часть на себя и защелка откроется.

Проверьте, работает ли предохранитель, если отказал, замените его. Проверяется очень просто, смотрите целостность нити внутри предохранителя. Так же поможет смена 50 амп реле на 30 амп.

В более новых версиях Калины ставят электроусилители от Hyundai, что положительно сказалось на его надежности. Однако остались тысячи машин с отечественной версией, которая сбоит и ломается время от времени. Теперь Вам будет проще сделать ремонт электроусилителя руля на Калине своими руками. Главное помнить, что не любое отключение усилителя является поломкой. И Вы сможете сами найти проблему и устранить ее, а где-то придется ехать в сервис.

Стук рулевой рейки на Калине — довольно частое явление. Примерно год назад стали появляться небольшие постукивания на разбитой грунтовке или щебне. А со временем стуки стали все сильнее. Давно собирался заняться этим ремонтом, но никак руки не доходили. Хотя, ремонтом это назвать трудно, так как разбирать ничего не придется, а нужно будет лишь подтянуть гайку. Теперь обо всем по порядку и более подробно. А для начала, как всегда список необходимых инструментов:

  1. Головка с воротком или обычный на 10
  2. Ключ на 13 (головка будет удобнее всего)
  3. Специальный ключ для подтягивания рулевой рейки Калины (ВАЗ 2110)

Как добраться до механизма регулировки рулевой рейки

Чтобы можно было все сделать без ямы или подъемника, необходимо выполнить предварительные действия для того, чтобы добраться до регулировочной гайки.

Первым делом отсоединяем аккумулятор, снимаем обе клеммы:

Затем откручиваем крепление батареи, вывернув две гайки по краям:

Теперь можно снимать его и убрать подальше, чтобы не мешался. Как видите, немного места освободили, но это еще не все:

Теперь приподнимаем пластмассовую подставку, под которой находится еще 4 болта:

Которые также необходимо отвернуть:

И после этого нужно сдвинуть эту металлическую площадку немного вперед, чтобы она отсоединилась от подушки крепления корпуса воздушного фильтра.

А теперь можно ее просто отодвинуть немного назад, чтобы получит еще больше места и доступа к рулевой рейке. Примерно это будет выглядеть следующим образом, как я представил на фото ниже:

Порядок подтяжки рейки на Калине

Теперь нам нужно подлезть рукой под рулевую рейку в том месте, где на фото отмечено желтым кружком, только под низом, с внутренней стороны

и нащупать там резиновый колпачок, который необходимо извлечь, чтобы ключ лучше надевался:

Как видите на фото выше, удачно вынуть мне его не удалось, он лопнул пополам при изъятии, так как сидел довольно плотно. Постарайтесь такого не повторить. Далее, берем специальный ключ, о котором я упоминал выше:

И пробуем подлезть рукой под рейку Калины, чтобы вставить его в нужное отверстие — оно показано ниже, сфотографировал снизу, чтобы более понятно было, как все это выглядит:

Не стоит сильно подтягивать рулевую, так как вы можете переусердствовать и тогда при поворотах, рейку может закусывать, что небезопасно для вождения. Лично на моем примере, пришлось сдвинуть гайку примерно на 30 градусов. И этого вполне хватило, чтобы все стало нормально. Сразу же проверьте после выполнения данной процедуры, не возникают ли проблемы при поворотах руля до упора.

Теперь никаких стуков по щебню нет. Дорога как раз сегодня попалась хорошая для диагностики(при выезде из гаражей — сплошной щебень), вроде бы тишина. Другой вопрос — на сколько этого хватит? Посмотрим. Буду держать в курсе событий!

Электроусилитель руля в Лада Калина призван обеспечивать повышенный комфорт во время управления. Сам автомобиль на отечественном рынке присутствует недавно, однако успел обзавестись весомой популярностью. Машина достаточно практична и удобна, что позволяет ей иметь широкую армию поклонников. Стоимость модели невысока, что обеспечивает выгодное позиционирование на рынке на фоне соперников в классе. В данной статье поговорим на тему неисправности и способы устранения их.

Из чего состоит усилитель руля Калины?

Этот узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю вращать руль без особых усилий, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

Конструктивно данный механизм нельзя отнести к сложным узлам. Электроусилитель руля имеет следующие детали:

  • электромотор;
  • блок редуктора;
  • модуль управления;
  • датчики, которые отслеживают момент, скорость и число оборотов, совершаемых коленчатым валом.

Бортовой контроллер Лада Калина непрерывно отслеживает функционирование данного усилителя и управляет его работой, но случаются неисправности и способы устранения их очень интересуют многих владельцев авто. Включение механизма происходит при оборотах мотора от 400 об/мин. Когда скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать. Это сделано в угоду безопасности, ведь на больших скоростях у водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии. С ростом скорости наблюдается постепенное снижение величины усилия в механизме.

Неисправности ЭУР и их диагностика

Несмотря на простоту конструкции рассматриваемого нами узла, при возникновении потребности в ремонте осуществить его сложно, разные бывают неисправности и способы устранения зачастую сложные. Немаловажным «отягчающим» обстоятельством является не самое удачное место расположения механизма. Производитель разместил этот модуль непосредственно под радиатором контура отопления салона LADA Kalina.

Эксплуатация в холодное время оказывает на электроусилитель руля температурное влияние. Со временем этот фактор вызывает неисправности в усилителе. Это явление для Лада Калина весьма частое. При отказе узла водитель сразу ощущает утяжеление управления автомобилем на малых скоростях. Самые распространенные факторы, приводящие к неисправностям электрического усилителя можно сгруппировать по следующим направлениям:

  • датчик скорости «не отзывается» и не посылает сигналы в ЭБУ;
  • бортовая сеть «страдает» низким напряжением;
  • максимум оборотов превысил допустимый предел;
  • пришел в негодность управляющий модуль.

Обозначенные неисправности и способы устранения обсудим далее. Во время включения зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если от какого-нибудь из датчиков отсутствует сигнал, то бортовой контроллер автоматически идентифицирует данный сенсор, как неисправный, о чем на табло передней панели салона сразу загорается соответствующая лампа. Этот индикатор имеет вид руля со знаком восклицания и подсвечивается оранжевым цветом.

Инструкция, прилагаемая заводом к автомобилю LADA Kalina, предполагает безотлагательный ремонт при выявлении факта появления неисправности в механизме электрического усиления рулевого узла, в особенности, когда отключается усилитель. В такой ситуации водителю следует на малой скорости направляться в сервис. Практика показывает, что данное развитие событий не всегда имеет место. Загоревшийся на приборке оранжевый символ может не предполагать потребность в ремонтных процедурах. Он свидетельствует о присутствии неполадки в одном из структурных компонентов системы. Иногда сбои могут возникнуть в питающей цепи или какой-то из датчиков вышел из строя. Данные ситуации никаким образом не влияют на функционал узла, и контроль управления остается активным.

Если рулевое колесо после подсвечивания указанного символа потеряло чувствительность, то неисправность такого рода считается достаточно опасной, поскольку происходит создание препятствий нормальному функционированию механизма в целом, также плохо, когда усилитель отключается. Такие проблемы достаточно часто возникают и действительно требуют безотлагательного вмешательства. Игнорирование сего положения дел может быть сопряжено с печальными последствиями для автомобиля LADA Kalina. С целью оперативного реагирования на возникшую проблему быстро извлекаем предохранитель, расположившийся в блоке панели по левую сторону от рулевого колеса. Данная мера позволяет исключить причинение дальнейшего вреда системе электрического усиления, поскольку полностью деактивирует его. К месту ремонта можно направляться, однако потребуется прикладывать к рулю большее усилие, ведь усилитель теперь не функционирует.

О квалифицированной замене электрического усилителя

Если возникает потребность в замене механизма, когда не работает ЭУР, то рекомендуем обратиться к опытным мастерам. Когда автомобиль состоит на гарантийном обеспечении, то наиболее рациональной мерой будет обращение в дилерскую сеть с целью устранения возникшей проблемы.

Бывают ситуации, которые не позволяют прибегнуть к указанным двум методам устранения появившейся неисправности усилителя. Тогда единственным решением будет собственноручная замена пришедшего в негодность механизма.

Сразу оговоримся, что процесс замены, если не работает ЭУР характеризуется достаточной сложностью. Для его успешного проведения потребуется опыт и обладание специальным инструментом. Неквалифицированные действия по замене способны усугубить масштаб поломки, что повлечет существенную трату средств на более дорогостоящий ремонт в условиях сервиса.

Перед непосредственной процедурой замены рекомендуем тщательно изучить весь перечень особенностей и действий, если не работает ЭУР. Здесь потребуется вникнуть в схему подключения узла, что позволит избежать повреждения электрических компонентов механизма.

Для извлечения усилителя необходима частичная разборка передней панели Лада Калина. После этого само устройство нужно отключить от всего перечня подводящих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая потребности в замене на новый узел. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых аналогов.

Распространенной неисправностью является возникновение стука, который отчетливо доносится к водителю из-под панели или отключается усилитель. Такое явление может сопровождаться характерным скрипом, возникающим во время осуществления вращательных действий с рулевым колесом LADA Kalina. Обычно данная ситуация решается посредством применения специальной смазки. Если таковое действие не приносит ожидаемого результата, то потребуется более детальное диагностирование механизма усиления.

Чтобы установить электроусилитель руля в посадочное место Лада Калина понадобится запастись внимательностью и терпением. Все кабельные разъемы должны быть плотно посажены, а само устройство уверенно закреплено. Только после этого можно переходить к обратной сборке ранее демонтированных компонентов передней панели.

стучит и гремит крестовина, как снять, ремонт с электроусилителем (ЭУР)

Одной из самых распространённых марок отечественных автомобилей является «Лада Калина», разработанная компанией «АвтоВАЗ». Как и в любой другой машине, самым важным элементом управления в ней является крестовина рулевого вала, которая крепится к карданчику. В процессе эксплуатации этот механизм со временем изнашивается, начинает греметь и стучать, поэтому в такой ситуации его необходимо поменять. Подробнее о причинах и признаках поломки карданчика, а также пошаговая инструкция замены неисправной детали — далее в статье.

Устройство крестовины рулевого вала

Основная функция крестовины рулевого вала заключается в передаче момента вращения колеса на шестерёнку реечного узла, что позволяет водителю изменить направление движения транспортного средства с помощью поворота руля в нужную сторону. Весь этот механизм рассчитан на высокую нагрузку, поэтому изготавливается из прочной стали.

Форма крестовины у различных моделей автомобилей практически одинаковая. Этот элемент имеет четыре одинаковых выступа, на которых есть игольчатые подшипники. Они вставляются в вилку, которая соединена с пазами валов. Крестовина прикреплена к карданчику, который выполняет непосредственную передачу вращающего момента.

Знаете ли вы? Ежедневно в мире производится около 165 000 новых автомобилей. Но большинство купленных машин проводят 95% своей жизни на стоянке.

Когда нужно заменить карданчик

В результате износа детали появляются характерные признаки, по которым водитель может определить наличие проблемы. Заменять рулевой карданчик рекомендуется сразу же, чтобы избежать потери управляемости автомобиля.

Основные признаки износа механизма:

  • чувствуется сильное сопротивление руля во время поворота на скорости более 80 км/ч;
  • неравномерное вращение или подёргивание рулевого колеса в процессе езды;
  • снижение чувствительности руля;
  • ощутимая вибрация карданчика на разной частоте оборотов;
  • свободный ход колёс, наблюдающийся при фиксации руля;
  • появление стука или дребезжания, усиливающихся во время езды по неровной местности.

Видео: Рулевой карданчик на «Калине»

Причины поломок

Основной причиной быстрого износа или неисправности карданчика автомобиля является частая езда по разбитым дорогам и неровной местности, во время которой на механизм осуществляется повышенная нагрузка.

Иногда деталь выходит из строя в результате протечки масла — из-за этого затвердевает уплотнительное кольцо и образуется зазор между штоком и сальником. Проблема с рулевым карданчиком может возникнуть также при наличии шероховатостей и заусенцев в местах соединения карданного вала с другими деталями.

Знаете ли вы? В начале ХХ века 38% всех автомобилей мира составляли электрокары. На бензиновом двигателе в этот период работало только около 22% машин, а на паровом — 40%.

Замена рулевого карданчика «Калины» с ЭУР

Чтобы заменить рулевой карданчик на «Калине», можно обратиться в автосервис, но многие автолюбители предпочитают проводить эту процедуру самостоятельно. Для облегчения доступа к нужным элементам машину рекомендуется закатить на яму или хотя бы приподнять переднюю часть транспортного средства. Замена карданчика состоит из трёх этапов — снятия старого механизма, установки нового, а также правильной фиксации элемента.

Как снять

Чтобы снять старый карданчик, необходимо подготовить отвёртку с плоским лезвием и гаечный ключ. Рулевое колесо и руль не должны двигаться во время ремонта, поэтому их нужно зафиксировать.

Рекомендуем для прочтения:

Пошаговая инструкция снятия:

  1. Снять переднее колесо машины. Выкрутить отвёрткой крепёжный болт через салон авто. В результате этих действий вал сам сойдёт с рулевого колеса.
  2. Открутить болты, чтобы снять верхний и нижний кожух.
  3. Убрать болт хомута, который скрепляет верхний и нижний шарниры, открутив с него гайку.
  4. Отметить расположение шарнира кардана по отношению к валу электроусилителя руля (ЭУР).
  5. Открутить гайку болта хомута карданного шарнира, извлекая болт из хомута.
  6. Постепенно сдвигать карданный шарнир на карданный вал, чтобы снять его с ЭУР. Снять карданный шарнир с вала.
  7. Отметить расположение карданного вала на приводной шестерне.
  8. Открутить гайку, чтобы извлечь болт из хомута крепления.
  9. Раздвинуть хомут с помощью отвёртки. Снять карданный вал с приводной шестерни.

Установка

Чтобы сменить на «Калине» карданчик, установив вместо старой детали новую, необходимо выполнить последовательность перечисленных выше действий в обратном порядке.

Важно! Замену рулевого карданчика рекомендуется проводить не реже, чем через каждые 100 тыс. км. Но если водитель часто перевозит в багажнике «Калины» тяжёлый груз, то менять механизм требуется чаще.

Пошаговый алгоритм выполнения этой процедуры такой:

  1. Надеть новую деталь на приводную шестерню, ориентируясь на сделанные при снятии старого механизма отметки о взаимном расположении этих двух элементов. Для удобства можно раздвинуть хомут отвёрткой.
  2. Вставить болт в хомут крепления. Зафиксировать его при помощи гайки.
  3. Надеть карданный шарнир на вал ЭУР, ориентируясь при этом на сделанные ранее отметки и расположение этих элементов по отношении друг к другу.
  4. Вставить болт хомута карданного шарнира. Закрутить его с обратной стороны соответствующей гайкой.
  5. Вставить на место болт хомута, который скрепляет верхний и нижний шарниры. Крепко зафиксировать его гайкой.
  6. Надеть карданчик на рулевое колесо, зафиксировав новую деталь крепёжным болтом со стороны салона.
  7. Поставить на место верхний и нижний кожух, а также переднее колесо автомобиля.

Как поджать

Иногда водитель «Калины» начинает испытывать трудности с управлением или слышать характерный дребезжащий звук незадолго после замены рулевого карданчика. В этом случае причина проблемы чаще всего заключается не в износе детали, а в расшатывании крепежей. Чтобы устранить неисправность, достаточно снять кожух, закрывающий механизм, а затем поджать соответствующие болты.

Важно! Чтобы наиболее точно отрегулировать карданчик «Калины», все колёса автомобиля нужно поставить на землю или другую ровную поверхность.

При этом следуют такому алгоритму действий:

  1. Ослабить болты, которые фиксируют верхнюю и нижнюю часть кардана (верхний болт находится на рулевой колонке).
  2. Подвигать деталь вверх-вниз 3–5 раз.
  3. Немного раскрутить средний болт. Он находится на том конце карданчика, который соединён с колонкой руля.
  4. Затянуть первым верхний болт, расположенный на конце рулевой колонки.
  5. Крепко закрутить болт на нижней части карданчика.
  6. Завершить регулировку механизма затяжкой среднего болта.

От исправности кардана рулевого вала зависит не только степень удобства управления транспортным средством, но и безопасность всех людей, которые едут в машине, поэтому каждому автомобилисту необходимо знать признаки износа этой детали, чтобы немедленно провести ремонт. А с помощью представленной в статье информации можно выполнить устранение возникшей проблемы самостоятельно, не обращаясь в автосервис.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Устранение стука рулевой рейки путем подтягивания

Стук рулевой рейки на Калине — довольно частое явление. Примерно год назад стали появляться небольшие постукивания на разбитой грунтовке или щебне. А со временем стуки стали все сильнее. Давно собирался заняться этим ремонтом, но никак руки не доходили. Хотя, ремонтом это назвать трудно, так как разбирать ничего не придется, а нужно будет лишь подтянуть гайку. Теперь обо всем по порядку и более подробно.

А для начала, как всегда список необходимых инструментов:

  1. Головка с воротком или обычный  на 10
  2. Ключ на 13 (головка будет удобнее всего)
  3. Специальный ключ для подтягивания рулевой рейки Калины (ВАЗ 2110)

Как добраться до механизма регулировки рулевой рейки

Чтобы можно было все сделать без ямы или подъемника, необходимо выполнить предварительные действия для того, чтобы добраться до регулировочной гайки.

Первым делом отсоединяем аккумулятор, снимаем обе клеммы:

Затем откручиваем крепление батареи, вывернув две гайки по краям:

Теперь можно снимать его и убрать подальше, чтобы не мешался. Как видите, немного места освободили, но это еще не все:

Теперь приподнимаем пластмассовую подставку, под которой находится еще 4 болта:

Которые также необходимо отвернуть:

И после этого нужно сдвинуть эту металлическую площадку немного вперед, чтобы она отсоединилась от подушки крепления корпуса воздушного фильтра.

А теперь можно ее просто отодвинуть немного назад, чтобы получит еще больше места и доступа к рулевой рейке. Примерно это будет выглядеть следующим образом, как я представил на фото ниже:

Порядок подтяжки рейки на Калине

Теперь нам нужно подлезть рукой под рулевую рейку в том месте, где на фото отмечено желтым кружком, только под низом, с внутренней стороны

и нащупать там резиновый колпачок, который необходимо извлечь, чтобы ключ лучше надевался:

Как видите на фото выше, удачно вынуть мне его не удалось, он лопнул пополам при изъятии, так как сидел довольно плотно. Постарайтесь такого не повторить. Далее, берем специальный ключ, о котором я упоминал выше:

И пробуем подлезть рукой под рейку Калины, чтобы вставить его в нужное отверстие — оно показано ниже, сфотографировал снизу, чтобы более понятно было, как все это выглядит:

Не стоит сильно подтягивать рулевую, так как вы можете переусердствовать и тогда при поворотах, рейку может закусывать, что небезопасно для вождения. Лично на моем примере, пришлось сдвинуть гайку примерно на 30 градусов. И этого вполне хватило, чтобы все стало нормально. Сразу же проверьте после выполнения данной процедуры, не возникают ли проблемы при поворотах руля до упора.

Теперь никаких стуков по щебню нет. Дорога как раз сегодня попалась хорошая для диагностики(при выезде из гаражей — сплошной щебень), вроде бы тишина. Другой вопрос — на сколько этого хватит? Посмотрим. Буду держать в курсе событий!

☰Неисправности рулевой рейки автомобиля | Steering.com.ua

В прошлых статьях мы неоднократно упоминали о важности, функциях и задачах рулевой рейки. Это центральный агрегат рулевого управления автомобиля, который связывает рулевую колонку с тягами и преобразовывает крутящий момент на руле в поворот колес.

В этой статье мы расскажем о том, что больше всего не любим в рулевых рейках – о неисправностях. Читайте, если хотите уберечь автомобиль от серьезных поломок, а себя – от неожиданных расходов.

Неисправности рулевых реек

Течь

В агрегаты с гидроусилителем устанавливают силовые сальники, которые удерживают масло внутри рейки и защищают ее от протеканий. Также в рейках с ГУР используют уплотнительные резиновые и тефлоновые кольца, которые нужны для корректной циркуляции масла. Уплотнительные элементы делают из прочных и износоустойчивых материалов – маслостойкой резины, тефлона и металлических сплавов. К сожалению, вечные материалы пока не придумали, поэтому любые детали со временем изнашиваются и теряют свойства.

Неисправность, которая чаще всего встречается в рейках с ГУР, – течь масла.

Гидравлическая рулевая рейка

Почему течет рейка с ГУР:

  • сальники распределителя и гидроцилиндра стираются в результате обычного механического износа. Подвижные детали рейки (шток, червячный вал, золотниковый механизм) трутся о сальники и постепенно их изнашивают;
  • детали рейки ржавеют, когда износились пыльники и в агрегат попала влага. Ржавчина на штоке и распределителе ускоряют износ сальников и быстро приводят к течи агрегата;
  • под действием постоянного давления, масла и высоких температур уплотнительные кольца и сальники со временем теряют форму и физические свойства, что нарушает герметичность рейки и приводит к течи.
  • потому что развалился подшипник в распределителе, износились опорные втулки.

Если на месте стоянок под автомобилем появляются масляные пятна, постоянно падает уровень жидкости в бачке ГУР и колеса с запозданием реагируют на поворот руля, проверьте состояние рулевой рейки. Также эти признаки могут сигнализировать о течи насоса ГУР, трубок и шлангов, бачка с жидкостью. Поэтому будьте внимательны при осмотре и не забудьте проверить другие узлы и детали рулевого управления.

Падение уровня жидкости в бачке ГУР – очевидный повод проверить рулевую рейку

Если рулевая рейка течет, в систему попадает воздух, а это приводит к дополнительным нагрузкам на насос. При нехватке масла и завоздушивании системы насос ГУР будет гудеть и выть, руль станет тяжёлым и ухудшится управляемость автомобиля.

Большой выбор рулевых реек

Перейти

Чтобы рейка не потекла, достаточно регулярно проверять состояние пыльников, осматривать агрегат на предмет ржавления, вовремя менять уплотнительные элементы и вовремя проходить ТО.

Стуки и люфты

Часто водители жалуются на стук в районе передней оси. Стук часто сопровождается люфтом руля, что особенно ощутимо, когда вы едете по ухабистой дороге. В большинстве случаев виновница стуков – неисправная рулевая рейка. Стучать и люфтить может любая рейка, независимо от конструкции и типа агрегата.

Некорректная регулировка рейки.

Обычно стучат некорректно отрегулированные рейки, а также агрегаты, в которых износилась боковая поджимка штока. В этих случаях шток и червячный вал распределителя бьются друг о друга, зубья валов разрушаются.

Регулировка рулевой рейки – задача для профессионалов

Если нарушилось положение штока рейки, то, помимо стука, водитель почувствует характерные вибрации на руле. Если в автомобиле установлена механическая рулевая рейка, то никаких других признаков у некорректной регулировки не будет.

В рейках с усилителями руля разболтанный зубчатый сектор становится причиной неисправности других элементов системы.

В гидравлических рейках неисправный передающий механизм изнашивает сальники, что приводит к течи.

В агрегате с электроусилителями стучащие и люфтящие детали агрегата постепенно разрушают приводные элементы электропривода, нарушают положение и работу датчиков. Такие неисправности существенно отразятся на управляемости автомобиля, например, руль может стать тугим, самопроизвольно вращаться, болтаться или не возвращаться в центральное положение.

Чтобы устранить болтанку и стук, отдайте рейку на диагностику и регулировку на СТО. Аккуратная и внимательная езда уберегут агрегат от стуков и люфтов.

Неравномерный износ зубьев

Износ боковой поджимки.

Изношенная боковая поджимка – еще одна причина стуков и люфтов – состоит из нескольких элементов. Что выходит из строя в боковой поджимке:

  • износилась фолье-вставка. Это пластиковый вкладыш, который устанавливают на поршень поджимки. Фолье-вставка защищает шток от чрезмерного трения о металлический поршень поджимки. С изношенной вставкой шток будет болтаться и быстро износится;
  • лопнула или заржавела пружина боковой поджимки. Пружина постепенно изнашивается и теряет физические свойства. Чем агрессивнее вы водите, тем быстрее разрушается пружина;
  • заржавела и закисла контргайка, и отрегулировать положение штока невозможно.

Если возникли проблемы с поджимкой, меняют изношенный элемент или всю деталь в сборе.

Профилактика в этом случае банальна: аккуратное вождение, внимательное отношение к автомобилю, своевременное техобслуживание.

Элементы боковой поджимки рулевой рейки

Износ подшипников распределителя.

Еще одна причина стуков и люфтов – изношенный подшипник распределителя. Подшипники тоже не вечные – они “стареют”, разрушаются от механического трения, ржавления распределителя и неаккуратной езды по неровной дороге. Чтобы устранить неисправность, замените непригодный подшипник и проверьте состояние других элементов распределителя на предмет повреждений и коррозии.

Некоторые водители забывают или не знают о существовании сальника-пыльника, который закрывает распределитель рейки сверху и защищает его от ржавчины и грязи. Так вот, стоит периодически проверять, в каком он состоянии – этот защитный элемент выполняет ту же функцию, что и пыльники рейки.

Износ опорных втулок.

Шток тоже тарахтит, если износились опорные втулки. Точнее, не втулка, а элементы рейки, которые находятся не на своем месте. Рейка с разбитыми втулками будет стучать, а вот вибраций и люфта на руле не будет. Причины износа втулок стандартные: механический износ, коррозия на валу, резкие удары и вибрация при движении.

Обратите внимание! Стук в районе передней оси также может быть вызван неисправностями рулевых тяг и наконечников. А еще могут стучать стойки амортизаторов. Но в этих случаях вы не почувствуете вибраций на руле. Если стук есть, но с рейкой все в порядке, проверьте ходовую – возможно, проблема с ней.

Хруст во время поворотов

Неприятный хруст в районе передней оси, который появляется при поворотах руля, – явный признак корродирования деталей рейки. Хрустеть могут следующие элементы:

  • подшипники распределителя;
  • торсион и место крепления распределителя к рулевой колонке;
  • червячный вал и шток.

К чему приводит износ подшипников распределителя вы уже знаете.

Ржавчина и износ пары шток-”червяк”.

Ржавчина на зубьях “червяка” и штока – частая проблема рулевых реек, владельцы которых не следят за состоянием защитного сальника-пыльника. Если он лопнул, внутрь агрегата попадает влага, которая вызывает ржавление.

Ржавчина на распределителе – причина множества неисправностей рулевой рейки

В первую очередь коррозия “съедает” центральные зубья валов. Причина простая – большую часть времени автомобиль едет по прямой и рулевое управление находится в нейтральном положении.

Хруст в передающем механизме может быть вызван не только ржавчиной, но и неравномерным износом зубьев валов. В этом случае рейка также будет стучать, возможны вибрации на руле и трудности при поворотах автомобиля.

Обратитесь на СТО, если услышали хруст при поворотах руля, чтобы мастер сервиса заменил изношенные валы рейки. Также периодически проверяйте состояние пыльников на тягах и распределителе, чтобы не сталкиваться с подобными неисправностями.

Долговечность рулевой рейки напрямую зависит от состояния пыльников

Ржавчина на распределителе.

Распределитель хрустит, когда ржавчина повредила верхнюю часть золотникового механизма, к которой крепится карданчик вала колонки. А если ржавчина распространилась под сальник, агрегат начнет течь. В этом случае руль двигается рывками или вовсе не поворачивается. При неглубокой ржавчине вал распределителя можно отшлифовать. Если ржавчина серьезно повредила распределитель, узел нужно заменить.

Чтобы элементы распределителя не ржавели, следите за состоянием пыльника, а при первых проблемах в управлении автомобилем обращайтесь на диагностику в автосервис.

Проблемы с вращением руля

Тяжелый руль обычно сигнализирует о неисправности насоса ГУР или привода электроусилителя. Также тяжесть на руле появляется, если подтекает рулевая рейка, некорректно работает золотниковый механизм, перетянута боковая поджимка, появилась кольцевая выработка в корпусе распределителя.

Кольцевой износ.

Золотниковый механизм рейки перераспределяет жидкость в камерах гидроцилиндра, делает вождение комфортным и легким. Неисправности в работе распределителя в первую очередь отражаются на легкости управления автомобилем.

Защитный сальник-пыльник распределителя

Кольцевой износ – частая проблема, с которой со временем сталкивается каждый водитель. Тефлоновые кольца катушки золотника вращаются вместе с ним, плотно прижимаются к стенке корпуса и со временем разрушают ее. Постепенно на внутренней стенке появляются борозды, кольца перестают самозапираться и эффективно удерживать поток масла. Давление падает, руль тяжелеет. Также, при попытках повернуть руль на непрогретом авто, рулевое колесо будет клинить и двигаться прерывисто.

Чтобы устранить неисправность, корпус распределителя гильзуют. Для этого внутреннюю стенку растачивают, чтобы запрессовать гильзу, подходящую по диаметру под золотниковый механизм рейки с ГУР. Гильзы делают из бронзы.

Корпусы распределителя с кольцевым износом (снизу) и с бронзовой гильзой (сверху)

Мы не просто так указали, что каждый водитель сталкивается с этой неисправностью. Не существует методов, которые помогут уберечь агрегат от кольцевого износа, но вы можете замедлить этот процесс.

В процессе эксплуатации в жидкости накапливается металлическая стружка, которая разрушает элементы усилителя. Чтобы корпус распределителя служил дольше, следите за качеством масла, вовремя менять его и не забывайте промывать систему. А в идеале, нужно периодически снимать, разбирать и промывать рейку – тогда вы гарантированно избавитесь от металлической стружки.

Износ катушки и торсиона золотника.

Неисправности в работе распределителя связаны не только с кольцевым износом. Например, если износились крепления катушки, и перекроет отверстия для масла, катушка будет болтаться вверх-вниз по валу и перекроет отверстия для масла.

На катушке установлены уплотнительные кольца, которые нужны для корректной циркуляции масла. Если уплотнители износятся, упадет давление и руль будет туго вращаться.

Как и любая другая деталь, торсион со временем изнашивается и стирается. При износе или неправильной работе торсиона руль будет самопроизвольно поворачиваться и болтаться, колеса будут с запозданием реагировать на поворот руля или вовсе не поворачиваться.

Чтобы устранить неисправности в работе распределителя, изношенные детали нужно заменить. Самый простой способ продлить срок службы золотникового механизма – ездить внимательно и аккуратно, избегать поездок по ухабистой дороге и при первых признаках неисправностей обращаться на СТО.

Неисправности электроусилителя.

Если рейка с электроусилителем, и вышел из строя электропривод, помимо тугого руля, на приборной панели появится характерный сигнал ошибки в работе ЭУРа. Электроусилитель может сломаться по многим причинам.

Желтый значок сигнализирует о неисправности в работе ЭУРа рейки, а красный значок – о полном отключении усилителя

Если описывать вкратце, то большинство неисправностей электроусилителя возникают из-за влаги, которая замыкает и окисляет контакты. Усилитель и электропривод ломаются от резких ударов, частой езды по неровной дороге и агрессивного вождения. Эти причины также приводят к неполадкам в работе датчиков. Некачественный сервис – еще одна причина непредвиденной поломки электроусилителя или электропривода для насоса ЭГУР.

Выработка внутренней стенки корпуса рейки.

Частичное отсутствие усилия обычно возникает, когда поршень штока бьет по корпусу рейки и выбивает в нем борозду. Последствия поломки усугубляет старое масло, в котором находится много металлической стружки. В результате поршень штока не плотно прилегает к корпусу и нарушается герметичность камер гидроцилиндра. В этом случае водителю будет сложно повернуть руль из центрального положения, а когда поршень штока пройдет место выбоины, руль станет заметно легче.

Поршень штока, который при движении по неровной дороге постепенно разбивает корпус рейки

Поврежденный корпус нужно менять. Другого способа восстановить работоспособность рейки после этой неисправности нет. Выбоина на внутренней стенке корпуса рейки возникает в результате частой езды по неровной дороге, агрессивного вождения, наездов на препятствия и резких ударов.

Износ поршня штока.

Также усилие на руле частично пропадает, если износились уплотнители поршня штока или сам поршень. Износ уплотнителей и поршня штока возникает из-за постоянного трения, резких ударов и вибраций при езде по ухабистой дороге. Во всех случаях результат одинаковый – давление в камерах гидроцилиндра распределяется некорректно и руль становится тяжелым. Признаки особо ощутимы на низких оборотах работы двигателя, когда насос ГУР не создает большого давления.

Чтобы устранить неисправность, замените уплотнители. Если неисправность затронула поршень, его также придется заменить. Как и в большинстве случаев, чтобы избежать неисправностей, достаточно быть аккуратным и внимательным на дороге, не устраивать своему автомобилю тест-драйв по бездорожью без крайней на то необходимости. И не забывайте о плановом техобслуживании.

Каталог рулевых реек

Перейти в магазин

Теперь вы знаете, что ломается в рулевых рейках, какие признаки сигнализируют о каждом виде неисправностей, как устранить и предотвратить поломки. Надеемся, что эта информация будет полезной и поможет оставаться на ходу при любых обстоятельствах.

Рулевой вал (карданный) для ВАЗ 2113, 2110, Приора, Калина, Гранта

Рулевой вал промежуточный (рулевой кардан) устанавливается между усилителем рулевого управления (на а/м с электроусилителем) и рулевым механизмом. На тех автомобилях, где нет усилителя, он устанавливается между валом рулевой колонки и рулевым механизмом, и предназначен для передачи усилия от вращения руля на рулевой механизм.

Так как оси рулевого механизма и рулевой колонки находятся под углом друг к другу, то рулевой вал имеет в своем составе карданный механизм (один или два, в зависимости от модели), и резиновый демпфер для уменьшения вибраций и ударов, передаваемых на руль.Карданный механизм штатного рулевого вала, устанавливаемого на конвейере, в крестовине имеет четыре игольчатых подшипника, обеспечивающих свободное вращение и поворот. При эксплуатации автомобиля игольчатый подшипник изнашивается, увеличивая зазор и люфт, поэтому появляются стуки, заедания и перекаты (неравномерность вращения). Также при производстве штатных рулевых валов имеются дефекты недостаточной смазки подшипников. Зачастую в подшипнике изначально присутствует увеличенный зазор и с самого начала эксплуатации автомобиля карданные соединения рулевого вала стучат.

Компания SS20 предлагает по 2 модификации рулевых валов на каждый автомобиль:

  • для моделей ЛАДА Приора, ЛАДА Калина и ЛАДА Гранта это две модификации: первый вал с цельносварной конструкцией и модификация с разъемом в центральной части — вал составной конструкции.
  • для моделей ВАЗ 2110 и 2113 это модификации с резиновым демпфером как в заводской конструкции и вторая модификация — цельносварной вал, из конструкции которого исключен демпфер;

Вал с резиновой муфтой обеспечивает упругое гашение толчков от рулевого механизма и стандартную управляемость.

Вал цельносварной и вал составной конструкции — обеспечивают более точное и четкое управление автомобилем.

Вал составной конструкции легко устанавливается на автомобиль, и не требует снятия рулевой рейки. Это исключает необходимость использования подъемников и другого специализированного оборудования. Установка вала составной конструкции на автомобиль может быть выполнена на ровной площадке с использованием минимального набора инструментов.

В рулевом вале SS20 вместо игольчатых подшипников качения в кардане применены подшипники скольжения с использованием упругих втулок. Данное решение обеспечивает предварительный натяг в каждом из подшипников карданного соединения и, соответственно, отсутствие люфта и полное отсутствие стука в таком соединении. Легкость вращения обеспечивает наличие качественной смазки и высокие антифрикционные свойства втулок.

Диагностика рулевого карданного вала

На своём автомобиле Вы можете проверить исправность рулевого карданного вала самостоятельно (примечание: рулевые валы SS20 устанавливаются только на автомобилях с регулировкой рулевой колонки по высоте). Для этого на автомобиле без ЭУР:

  1. Установите автомобиль на ровную горизонтальную площадку с твёрдым покрытием.
  2. Одной рукой возьмитесь за промежуточный рулевой вал в районе крестовины кардана, касаясь при этом пальцами вилок кардана.
  3. Второй рукой резко поворачивайте руль влево-вправо с небольшой амплитудой (примерно 2 см по ободу рулевого колеса). При этом люфта и стука в крестовине кардана быть не должно.
  4. На снятом рулевом валу проверяем плавность вращения подшипников крестовины, поворачивая вилки кардана. Движение должно быть плавным, без заедания и перекатов.

Диагностика рулевого вала для автомобилей с ЭУР производится аналогичным способом как при работающем, так и при неработающем двигателе. При этом нужно учитывать, что при неработающем двигателе во время качания руля прослушивается стук в электроусилителе — не путать его со стуком рулевого вала (наличие стука в электроусилителе при неработающем двигателе не является дефектом).

Маркировка

Почему при повороте руля слышен стук. Как определить причину

Стук при повороте руля указывает на наличие проблем в системе рулевого управления автомобилем. Причинами стука могут быть неисправности у шарнира равных угловых скоростей (ШРУС), шаровой опоры, износ рулевого наконечника и/или опорного подшипника, стойки стабилизатора и прочие неисправности. В любом случае, когда при повороте руля слышен стук, то необходимо как можно быстрее выполнить диагностику, поскольку неисправности рулевой системы не только со временем усугубляются, но и могут привести к аварийным ситуациям при движении автомобиля, вплоть до ДТП.

Причины возникновения стука:

Причины стука при повороте руля

Существует ряд причин, из-за которых при повороте руля слышен стук. Чтобы более точно определить неисправность необходимо определиться с тремя обстоятельствами:

  • Тип звука. Он может быть одиночный или повторяющийся, глухой или звонкий (обычно металлический), громкий или тихий.
  • Место, из которого исходит звук. Например, в колесе, в подвеске, в руле.
  • Обстоятельства возникновения. В частности, при движении, при повороте руля на месте, при вывернутом до упора рулевом колесе, при повороте влево или вправо.

Исходя из таких данным можно ориентироваться на источник стучащего звука.

Место стукаПричины стука
Стук в колесеЧастичный выход из строя шарнира угловых скоростей (порвался пыльник, проблемы с подшипником), шум от рулевых наконечников/рулевых тяг, рулевая рейка при езде по неровной дороге, стойки амортизатора (стучит пружина), стойки стабилизатора
Стук рейкиПовреждение вала рейки, повышенный люфт втулки и/или подшипников вала, на машинах с ЭУР механическое повреждение вала двигателя и/или червячного привода, износ в карданчике рулевого вала
Стук в рулеЧастичный выход из строя рулевой рейки, ржавление приводного вала рейки, у ЭУР износ червячного привода и/или механические проблемы с электродвигателем
Положение руляПричины стука
При повороте руля до упора (влево/вправо)При замене переднего рычага возможно, что рычаг задевает при повороте подрамник. Иногда мастера попросту не до конца затягивают крепежные элементы, которые и скрипят при повороте.
При повороте руля на стоящем на месте автомобилеНеисправная рулевая рейка, крестовина карданчика вала, не затянутые крепежные элементы, рулевые тяги/наконечники
При повороте руля в движении машиныТе же причины, что и при стоящей машине, но сюда добавляются проблемы со стойками стабилизатора и стойками амортизатора.

Далее список причин, по которым возникает стук при повороте в районе колеса, подвески и руля по степени их распространенности.

Шарнир равных угловых скоростей

С полностью вывернутыми в одну сторону колесами чаще всего будет скрипеть ШРУС (может даже отдавать удары в рулевое колесо). При повороте машины влево будет хрустеть/стучать правый наружный ШРУС, а при повороте вправо, соответственно, левый. Внутренние ШРУСы обычно скрипят при езде на большой скорости по неровной дороге, поэтому к стуку при повороте отношения не имеют. Так что если при повороте или резком ускорении авто слышен стук — скорее всего требуется замена внешнего шарнира. Однако для начала можно снять и осмотреть — если износа нет или он небольшой то поможет смазка ШРУС.

Рулевые наконечники и рулевые тяги

Наконечники и тяги из-за естественного износа со временем могут давать люфт и скрипеть и издавать стуки при повороте машины. Для диагностики необходимо поддомкратить машину с той стороны, откуда раздается раздражающий звук и для начала демонтировать колесо. Далее необходимо пошатать тяги и наконечники, проверить наличие в них люфта. Часто бывает, что на наконечнике рвется его пыльник, соответственно, внутрь попадает грязь и влага. Это становится причиной соответствующего стука.

Известны случаи, когда, например, при выполнении операции развала-схождения автолюбитель или мастер забывают закрутить крепежную гайку между рулевой тягой и рулевым наконечником. Соответственно, при повороте руля, как в движении, так и на месте будет слышен громкий металлический стук. Точнее определить можно, если пошатать руками переднее колесо вправо-влево, оно будет болтаться, и издавать аналогичные звуки.

Рулевая рейка

Неисправности рулевой рейки — одни из наиболее частых причин, почему возникает стук при повороте колес. Причем это может быть как в движении, так и при повороте руля на месте. Существует несколько причин, из-за которых может стучать рулевая рейка автомобиля:

  • Слабо затянутые крепежные элементы рулевого механизма.
  • Вышла из строя пластмассовая опорная втулка (значительно износилась, появился люфт).
  • Возникновение люфта в подшипниках вала рейки.
  • Увеличенный зазор между зубьями рулевой рейки (это приводит как к люфту, так и к глухому стуку при вращении руля на месте).
  • Вырабатывается антифрикционная прокладка, из-за чего вибрирует поджимной «сухарь», стуча непосредственно по корпусу рейки.

Понять, что стучит рулевая рейка, а не другой элемент рулевого механизма непросто. Для этого нужно заглушить двигатель, поставить машину на ручной тормоз, и попросить напарника сесть за руль. А самому залезть под машину в месте расположения рулевой рейки. При вращении руля при неисправной рейке из нее будут исходить скрипящие (хрустящие) звуки.

Рулевой кардан

Если поворачивая руль вы слышите стук из рулевой колонки, то скорее всего виноват карданчик вала рулевого колеса. Очень часто с такой проблемой сталкиваются владельцы УАЗа. Происходит неисправность из-за увеличения зазора в шлицевом соединении. На ВАзах стук из рулевой колонки возникает из-за разбитой крестовины карданчика. Его можно услышать как во время управления при движении, так и при поворотах руля туда-сюда на месте.

Проверить можно рукой — одной нужно держать за карданчик, второй крутить руль, если люфтит, то нужен ремонт.

Многие владельцы отечественных переднеприводных ВАЗов — “Калины”, “Приоры”, “Гранты” сталкиваются с тем, что со временем в карданном вале начинает скрипеть крестовина. Диагностика его выполняется по описанной выше процедуре. При выявлении люфта и скрипа автовладелец может поступить по одному из двух вариантов. Первый — купить новый карданчик, второй — попытаться отремонтировать установленный.

Причем ремонтируют не по причине высокой цены, а большое количество брака новых карданчиков. Речь, в частности, идет о том, что карданчик может “закусывать”. Вызвано это тем, что его половина со шлицами ходит с заеданием, ощущаются рывки уже у новой детали. Соответственно, при покупке новой крестовины необходимо убедиться, что она двигается свободно во всех направлениях. Зачастую бывает так, что в вилке со шлицами подшипники изначально перекошены из-за несоосности отверстий. Поэтому покупать новый карданчик или нет — решать исключительно автовладельцу.

Другой вариант выхода из ситуации заключается в том, чтобы заменить в крестовине карданчика имеющиеся игольчатые подшипники на капролактановые втулки. В пользу этого варианта говорит то, что многие таксисты-владельцы ВАЗов, из-за того что приходится много крутить баранку, поступают именно таким образом.

Этот вариант подразумевает сложность ремонтных работ. Что касается демонтажа, то обычно для этого пользуются ключами на 13, а также плоской отверткой.

Обратите внимание, что для того, чтобы выбить подшипники необходимо наносить удары по основанию вилки под подшипником. Бить нужно аккуратно маленьким молотком.

В интернете можно найти много противоречивых отзывов о различных карданчиках и втулках. Для автомобилей ВАЗ “Калина”, “Приора”, “Гранта” зачастую ставят крестовины торговых марок “СС20” и “ТАЯ”, либо более дорогой вариант, — японские запчасти Toyo и GMB.

Стойки амортизатора и/или опорные подшипники

Если причина стука кроется в амортизаторах или опорных подшипниках, то будут стуки не только при повороте руля направо/налево, но и при прямолинейном движении. Однако при резких поворотах, особенно на большой скорости, такой стук будет проявляться сильнее, поскольку на амортизаторы и подшипники будут действовать дополнительные нагрузки.

В последнем случае причиной стука может быть лопнувшая пружина амортизатора. Обычно это происходит на ее краях (вверху или внизу). Соответственно, при езде по неровной дороге, а также при крене машины в поворотах, водитель может услышать металлический лязгающий звук. При повороте влево — правая пружина, при повороте вправо — левая пружина.

Проверить амортизаторы и подшипники можно, изучив их на предмет наличия люфта. Для этого нужно демонтировать колесо и пошатать/покрутить амортизаторы и подшипники. В редких случаях причиной стука может стать открученная гайка крепления.

Стойка стабилизатора

При частичном выходе из строя стойки стабилизатора, при этом раздается глухой стук при повороте колес в движении. Причем колеса начинают стучать, если их вывернуть в одну или другую стороны приблизительно при 50…60%. Однако непосредственно неисправная стойка может скрипеть не только при повороте, но и при движении автомобиля по неровной дороге. Зачастую также машина «ерзает» по дороге, то есть, необходимо постоянно контролировать (подкручивать) руль. Дополнительные признаки — кузов машины слишком кренится при вхождении в поворот и колыхается при торможении.

Подрамник (нетипичные ситуации)

Иногда к стуку при повороте приводят нетипичные ситуации, которые достаточно сложно диагностировать. Например, известен случай, когда во время движения машины на подрамник попал небольшой камень и застрял там. При повороте руля в одну или другую сторону происходит естественное смещение элементов рулевого привода, при этом они как бы наезжали на этот камень. При восстановлении исходного положения элементы соскакивали с камня, издавая при этом характерный звук. Проблема решилась удалением камня.

При ремонте элементов подвески, например, при замене переднего рычага последний может задевать при повороте колеса подрамник. Естественно, что это сопровождается ударом и скрежетом. Чтобы избавиться от нее, достаточно было приподнять подрамник с помощью монтировки.

При частой езде по дорогам с плохим покрытием полезно выполнять периодический осмотр элементов подвески и рулевого управления. Это позволит диагностировать поломку на ранней стадии, и следовательно, сэкономить на последующем ремонте.

Еще одна нетипичная ситуация стука в подвеске при поворотах заключается в том, что разжимается болт подрамника, и сам подрамник может стучать при езде, а тем более поворотах. Устраняется зажатием соответствующего болта.

Заключение

Ездить на автомобиле, у которого раздается стук при повороте руля, небезопасно. Любая поломка, приведшая к этому, со временем лишь усугубляется, что в конечном итоге приведет к сложным дорогостоящим ремонтам, а также опасности вождения. Поэтому при выявлении стука при повороте колеса необходимо как можно быстрее выполнить диагностику и предпринять соответствующие меры по устранению причины, вызвавшей его.

Спрашивайте в комментариях. Ответим обязательно!

Какие существуют производители топливных форсунок для дизельного двигателя?

Производительность форсунки — это ее максимальная пропускная способность в открытом состоянии (рассчитывается как подача максимального количества горючего за единицу времени). Измеряется в кубических см за минуту ([см³/мин] или [cc/min]) либо при расчетах мощности двигателя также может указываться как г/мин. Большинство производителей, в том числе Bosch, Siemens, Denso и Delphi в своих каталогах предоставляют размер инжекторов по американскому стандарту в фунтах за час (англ. — [lbs/hr]). Коэффициент перевода равен

10,5. Форсунки могут иметь очень широкий диапазон производительности, например для стандартных бошевских под двигатели ВАЗ — 125-137 см³/мин, а номинальные на «Тойоте» — от 155cc до 430cc. Что касается форсированных двигателей, то там могут стоять даже более чем 1000 cc/min.

Выбор форсунки для инжекторного двигателя базируется, в основном, на ее производительности. От этого показателя зависит устойчивая работа двигателя на разных режимах работы. И качестве распыления топлива (зависит от количества отверстий), что влияет на мощность двигателя и расход топлива. В данном материале мы покажем, как правильно выбирать производительность форсунки, а также приведем справочную таблицу для разных производителей и автомобилей.

Необходимость в расчете производительности форсунки может возникнуть при тюнинге двигателя или его замене. Ведь правильно подобранные форсунки являются залогом эффективной работы мотора, хороших динамических характеристик автомобиля и экономии топлива.

Расчет производительности форсунок

Стандартное давление, на которое рассчитаны большинство форсунок — 3 Бара. Однако если изменить давление в топливной системе, то автоматически изменится и расход топлива, проходящего через форсунку. Это наиболее простой метод увеличения ее производительности.

Для начала определимся с понятиями. Статическая производительность форсунок — это количество топлива, которое протекает через полностью открытый ее канал за единицу времени при определенном давлении. Единица измерения этой величины — грамм в минуту (г/мин). Для того, чтобы перевести значения из g/min в cc/min необходимо воспользоваться значением плотности бензина, которая зависит от октанового числа. Так, для А76 — 0,730 г/см³, АИ92 — 0,748 г/см³, АИ95 — 0,758 г/см³, АИ98 — 0,780 г/см³. Указанные величины в таблицах производители приводят для давления 3 кгс/см², если не обозначены другие условия, а плотность топлива

0,755 г/см³ (среднее при нормальных условиях).

При подборе форсунки по производительности необходимо выбирать модель, которая будет на 10. 15% больше от рассчитанного значения. При этом желательно, чтобы ее динамический диапазон, то есть время открытия, было минимальным, а линейный диапазон работы — как можно более широким. Также необходимо выбирать форсунку с максимальным количеством отверстий. Чем их больше — тем лучше. Если в форсунке много отверстий — это повышает динамические характеристики автомобиля, а также уменьшает расход топлива.

Что касается динамической характеристики форсунки, то под этим определением понимают время задержки открытия форсунки при данном напряжении в электросети автомобиля. Эту величину необходимо настраивать с помощью ЭБУ под конкретные условия работы. Кроме этого, она будет работать по-разному и при разных режимах работы двигателя.

Я думаю что многим будет полезна данная инфа:

Иногда встает вопрос, а какую мощность смогут прокормить мои форсунки, так вот впринципе не обязательно лезть в брошуру со спеками форсунок, зная их производительность в сс можно ее привести в мощностную используя империческую формулу.

Грубо говоря Волговская форсунка имеет производительность 197сс, ну +/- уже не помню значит 197/5,253571=37,5 л.с.

Это значение при загрузке в 95% и давлении в рампе 3а, далее берем 37,5*4=150 л.с. на 4х цилиндровый мотор. Если В топливной системе регулятор в 3,8а то просто добавляем 12% 150*1,12=168 лс

Например, для проверки формулы, возьмем еще 431 форсунку

Все дружно лезем в брашурками и смотрим спеки форс)

Производительность форсунки

Замену форсунок следует производить согласно регламенту обслуживания автомобиля. Конкретное изделие с необходимыми параметрами выбирается по каталогу. В случае незначительных расхождений параметров нужные корректировки внесут «мозги» – электронный блок управления (ЭБУ).

Сложнее дело обстоит с подбором форсунок в случае форсирования двигателя с целью увеличения его мощности. Необходимо добиться, чтобы ей соответствовала производительность форсунки – максимальная пропускная способность. Измеряется она в см3/мин (сс/min, или просто «сс» в европейской версии). Хотя многие производители указывают производительность на американский манер – в фунтах за час (lbs/hr). Чтобы конвертировать ее в привычную метрическую систему необходимо умножить значение на 10,5 (округленно).

Самые распространенные значения производительности форсунок двигателей отечественных легковых автомобилей (ВАЗ, ГАЗ, УАЗ) – 125-137 см3/мин. У импортных этот показатель может достигать 400 сс/min. А при форсировании может потребоваться форсунка производительностью 1000 сс и более.

Очень важно при тюнинге мотора точно рассчитать производительность форсунки, ведь с такими погрешностями не справится ни один ЭБУ. Причем при расчете необходимо закладывать «запас прочности», то есть параметры должны на 10-15% превышать расчетные.

Кроме того, следует учитывать, что увеличение производительности, ведущеее к повышенному расходу топлива, потребует дополнительной нагрузки на бензонасос, который в силу своего несоответствия с потребностями впрыска может просто сломаться при высоких оборотах двигателя. Или, наоборот, преждевременно выйдут из строя форсунки.

Причина кроется не только в их повышенной «мощности», но и нарушенном соотношении воздуха и бензина в топливной смеси. Поэтому придется рассчитывать соотношение производительности форсунок не только с мощностью двигателя и параметрами насоса, но и с таким показателем как массовый расход воздуха (МРВ).

Recommendations

Comments 65

Привет! Информация оч полезная, спасибо! Однозначно в закладки. *********************************************************************** Вычитал на днях такую информацию, что мол при установке более производительных форсунок (например: стояли 240сс, поставили 450сс), нужно обязательно делать коррекцию в топливных картах ECU, во избежание нежелательных моментов… Вот что говорят на соседнем форуме: ***… Как «фишка ляжет», т. е… смотря на сколько разные производительности. Датчик кислорода будет кричать что бенза много, коррекция уйдет в — насколько это позволит карта и если разница в производительностях оч велика то все равно будет слишком богато с кучей отложений и маслом разбавленным бензом. Но это лучше чем бедно с прогаром клапанов (если новые форсы будут на много меньшей производительности)…

Устройство и принцип работы

Главная функция системы топливной подачи — впрыск горючего в определённых дозах под давлением.

Различают две основные разновидности форсунок:

В стандартной дизельной форсунке распылитель является главной деталью. Он может иметь несколько отверстий, по-разному регулироваться и подавать солярку. Например, простые дизельные силовые агрегаты оснащаются элементами с однодырочным распылителем и иглой. А вот двигатели типа GDI оснащены распылителями со множеством отверстий, как правило, от 2 до 6.

Обычную работу форсунок можно представить себе так. К ТНВД из бака поступает солярка под незначительным напором. Затем ТНВД последовательно нагнетает топливо уже под сильным давлением к элементам впрыска. Они открываются под действием давления. Как только напор падает, отключается и впрыск дизеля.

Электроуправляемые форсунки созданы в результате прогресса топливных систем дизеля. Здесь солярка подаётся в цилиндры по тому же принципу, только распылители открываются не под действием давления. Управляет всем этим процессом электромагнитный клапан. Он не сам по себе, а контролируется непосредственно ЭБУ автомобиля. Без соответствующего сигнала оттуда топливо в распылитель не попадает.

Электромеханическое управление имеет массу преимуществ. Так, в форсунках дизеля Common Rail, за один цикл может происходить до 7 впрысков, что априори повышает мощность двигателя. Благодаря высокоточному распределению в таких системах, горючая смесь равномерно дозируется, эффективнее распыляется и сгорает.

Также с недавних пор популярны системы «насос-форсунка». Здесь нет ТНВД, на каждый цилиндр отдельно имеется собственный распылитель.

Давление форсунок дизельных двигателей

Чем выше давление форсунок дизельных двигателей, тем тоньше распыливается солярка. Так, двигатель GDI имеет среднее давление инжектора, равное 1000-2050 бара. Кроме того, в зависимости от качества распылителя и топливной системы может быть разным время впрыска — от 1 до 2 миллисекунд.

Грамотный уход за дизелем подразумевает в первую очередь регулировку давления начала впрыска. Производится это на специальном стенде, настраивается винтом при снятом колпаке форсунки и отвёрнутой контргайке. Давление будет повышаться при ввёртывании винта, и понижаться — при откручивании.

Ниже приведены примерные показания стандартного давления различных систем:

  • классический инжектор — через ТНВД поступает 400-1000 кг/см2;
  • Коммон Райл — через ТНВД обеспечивается до 1600 кг/см2;
  • насос-форсунки — 1200-2050 кг/см2.

Cummins.

Cummins Inc. Еще один американский гигант, занимающийся производством дизельных и газовых двигателей. Основан он в 1919 году. Примечательно то, что корпорация Cummins была одним из пионеров отрасли. Именно она одна из первых увидела перспективы в разработанном Рудольфом Дизеля прототипе двигателя и начала разработки в этом направлении.

На сегодняшний день во всем мире используется грузовые авто, автобусы, а также различное промышленное оборудование с двигателями, выпущенными компанией Cummins Inc.

Топливные форсунки и другие товары для топливных систем разрабатываются отдельным подразделением компании Cummins Fuel Systems. Особое значение в своих разработкам компания уделяет снижению вредных выбросов в атмосферу, а также производительности форсунок.

Производство Cummins имеется и в России, находится оно в Набережных Челнах и занимается сборкой дизельных двигателей объемом от 4,5 до 15 литров. Произведенные двигатели устанавливаются на мало- и среднетоннажные автомобили, сельскохозяйственную, дорожно-строительную технику.

Отличительной особенностью заводов, построенных Cummins является высокая степень автоматизации вкупе с максимальной компактностью,а максимально продуманная организация производства позволяет эффективно контролировать качество продукции.

По отзывам потребителей топливные форсунки Cummins соответствуют заявленным характеристикам по всем параметрам. Двигатели, оснащенные подобными форсунками, не отличаются рекордной экономичностью и сверхнадежностью. Также они довольно капризны в эксплуатации, что не очень удобно при работе строительной и сельскохозяйственной техники.

Проверка форсунок дизельного двигателя своими руками

Обычный способ диагностики на засорение форсунок проводится так:

  • повысить до предела обороты двигателя на холостом ходу;
  • ослабляя гайки в местах фиксации рампы высокого давления, поочерёдно деактивировать форсунки;
  • прислушаться к работе мотора.

Если отключить исправную форсунку, силовой агрегат начнёт барахлить. И наоборот, если отсоединить неисправный элемент впрыска, изменений наблюдаться не будет. Кроме того, проверить элементы впрыска можно и по давлению. Надо прощупать топливопроводы на наличие толчков или повышение температуры. Засорённый штуцер будет горячим, так как ТНВД постоянно нагнетает сюда горючее, но в силу забитости канала оно не проходит.

Следующий вариант проверки — через слив в обратку. Неисправная форсунка будет скидывать в систему обратки больше топлива, чем нужно. ТНВД из-за этого теряет способность выдавать нужное рабочее давление, что становится причиной сложного запуска и плохой работы мотора.

Перед диагностикой этого типа нужно подготовить следующие инструменты:

  • медицинские шприцы на 20 мл;
  • систему капельниц.

Как правило, чтобы ускорить процесс работы, подготавливается система капельниц, а не один шприц с трубкой. Так удаётся разом проверить все форсунки. Из шприцов должны быть вынуты поршни, трубки капельницы подсоединены к горлышкам.

Найти проблемную форсунку можно так:

  • подключить систему капельниц со шприцами к обратным сливам форсунок — штатные провода нужно снять;
  • завести мотор;
  • подождать, пока внутрь шприца наберётся определённое количество солярки.

Вот какие выводы делаются после этого:

  • форсунка считается полностью рабочей, если за две минуты в шприц не поступило топливо или количество горючего составило 2-3 мл;
  • частично неисправная, требующая ремонта, если объём солярки превысил 10-15 мл;
  • полностью неисправная, требующая замены, если количество слива превысило 20 мл.

Несмотря на широкую популярность данных способов проверки среди дизелистов, без гидравлического оборудования полноценную картину происходящего увидеть крайне сложно. В действительности объём сбрасываемого форсункой топлива зависит от многого. По этой причине методы диагностики путем расчёта количества обратного слива или отключения позволят судить лишь о пропускных способностях распылителя.

Тестеры для более детальной диагностики

Один из известных приборов называется максиметр. Это совершенная во всех отношениях форсунка, оснащённая пружиной и шкалой. С её помощью можно отрегулировать важные параметры, в том числе и давление. Некоторые автомобилисты используют вместо максиметра обычную, заведомо исправную форсунку. Снятые с её помощью показатели сравниваются с данными распылителей, используемых в двигателе.

Алгоритм проверки с помощью максиметра:

  • демонтируются все форсунки автомобиля;
  • к свободному штуцеру ТНВД подсоединяется тройник;
  • ослабляются накидные гайки на всех остальных штуцерах;
  • к тройнику подсоединяется максиметр и проверяемая форсунка;
  • активируется декомпрессионный механизм;
  • запускается вращение коленвала.

В идеальных условиях обе форсунки должны показать одинаковые результаты по давлению в начале впрыска. В случае отклонений, распылитель нуждается в регулировке.

Вообще на работу элементов впрыска влияют механические характеристики. Но их проверка возможна только на профессиональном стенде.

В частности, на нём тестируют:

  • количество топлива, проходящего через элемент;
  • давление топлива;
  • форму распыла.

Контроль с помощью стенда является наиболее точным методом диагностики, позволяющим определить степень повреждения элементов впрыска и целесообразность ремонта.

Распылитель форсунки F019121126 / DLLA150P126 FAW

Распылитель форсунки F019121126 / DLLA150P126

Применяется для ремонта форсунок F019101053 в двигателях CA498, CA4D32 автомобилей FAW
Форсунка – это неотъемлемый элемент топливной системы дизельного двигателя, конструктивной особенностью которого является подача топлива в камеру сгорания под большим давлением и в распыленном виде. Одной из главных рабочих частей этого элемента является распылитель дизельной форсунки. Он представляет из себя иглу в корпусе, на конце которого одно или несколько отверстий. Именно через них происходит распыл топлива в камеру сгорания. Распыл топлива в разных двигателях срабатывает под разным давлением, которое изначально предусмотрено заводом-изготовителем и дополнительно может регулироваться.

Развитие форсировки дизельных двигателей идет по направлениям среднего эффективного давления, работой над частотой оборотов коленвала дизеля, уменьшения вредных выбросов отработанных газов. Поэтому повышаются требования к аппаратуре управления топливом дизельного двигателя. В том числе к важной его части – распылителю дизельной форсунки. При работе дизеля с высокими тепловыми, механическими, гидродинамическими нагрузками, а также недостаточными смазывающими свойствами дизельного топлива возникают повреждения деталей. Различаются несколько типов повреждений: деформация посадочного гнезда корпуса распылителя и его иглы; коксование, вследствие этого изменение размера и формы отверстия распыла; деформация запирающего конуса, как следствие потеря герметичности. При плохой фильтрации топлива, в топливной системе дизельного двигателя, оставшиеся механические частицы изнашивают поверхности деталей системы, корпус распылителя, иглу. Вследствие износа необходимая мощность дизеля теряется. Для стабилизации параметров двигателя нужно произвести регламентные работы, частью которых является ремонт или замена распылителя форсунки. Для замены надо подобрать деталь, поэтому для заказа необходим номер распылителя форсунки.

Перед ремонтом форсунки нужно снять, почистить, промыть керосином, а только потом разбирать. Разбор может производиться на специальном оборудовании, или в стандартных тисках. Внутри полости распылителя нужно почистить при помощи мягкого латунного стержня, обёрнутого в папиросную бумагу. Канал подвода топлива можно почистить проволокой из меди. После очистки, нужно проверить отверстия сопла специальным калибром. Даже если он свободно проходит только одно отверстие, либо при проверке форсунки специальным прибором не удается добиться правильного распыла (форсунка льет), то распылитель требует замены. После очистки и мытья деталь нужно обдуть сжатым воздухом, а потом внимательно рассмотреть. Необходимо проверить конус и иглу, которые должны быть гладкими, чистыми. На торце могут быть вмятины, следы ржавчины или риски – их удаляют специальной пастой на притирочной плите. В результате продолжительной наработки дизельного двигателя, особенно при использовании некачественного топлива, наблюдается значительный износ многих важных деталей топливной системы. В большинстве случаев решение данной проблемы происходит только после их замены. Купить распылитель форсунки возможно на сайте через кнопку КУПИТЬ или позвонив по указанным номерам телефонов.

Наша компания поставляет со складов в России, а также заводов поставщиков детали топливных систем дизельных двигателей Евро-2, Евро-3, Евро-4, оригинальные, а также проверенные аналоги лучшего качества. Отправка заказов осуществляется в любую точку России транспортными компаниями, почтой России. Оплата заказов возможна предоплатой, при получении (наложенный платеж при наличии договора с перевозчиком). Владельцам автомагазинов, автомастерских специальные условия долгосрочного сотрудничества, цены.

Гарантия на детали действительна при установке в наших мастерских.

Услуги компании по ремонту и обслуживанию топливных систем дизельных двигателей ЗДЕСЬ.

Грамотная регулировка форсунок

Если форсунка ремонтопригодна, её регулируют с целью восстановления изначальной плотности установки иглы. Если она свободно болтается, топливо вытекает через появившийся зазор. Для полностью исправного распылителя допустим показатель протечки не более 4% от общего количества горючего, подаваемого в цилиндр. Кроме того, дизельные элементы впрыска могут протекать из-за плохого уплотнения в зоне конуса иглы.

Регулировка форсунок дизельного двигателя на плотность осуществляется путём изменения натяжения пружины. Оптимально разрешённое смещение — 10 кгс/см2. Если наблюдается течь, специальной пастой ГОИ игла притирается. Для лучшего эффекта абразив разводят с керосином.

VDO.

VDO Continental Automotive GmbH. Огромный концерн Continental AG имеет несколько разнонаправленных подразделений. Производством топливных форсунок занимается отделение Powertrain, специализирующееся на системах подачи топлива.

Компания VDO основана в 1920 году в городе Регенсбург Германия. Изначально ключевым направлением развития компании было производство тахометров для автомобилей. Топливные форсунки для дизельных двигателей производятся компанией с апреля 2001 гола, после слияния с Siemens Automotive AG.

На рынке топливные форсунки VDO позиционируются как главные конкурент Бош. Отличительной особенностью продукции компании потребители отмечают мягкость, экономичность и экологичность работы.

Большинство форсунок очень живучие. Основная неисправность — это постепенное отслоение пластин форсунки друг от друга в следствии чего сердечник перемещается на недостаточное расстояние. Также, между деталями возникают «прошивки» приводящие форсунку в негодность.

Инструкция по очистке (промывке)

Как и говорилось выше, частой проблемой дизельных форсунок является их засорение. Для восстановления производительности элементов впрыска проводится чистка.

Её можно провести двумя способами:

  • без демонтажа форсунок;
  • со снятием.

В первом случае в топливо добавляется особая присадка, способная очистить инжектор от отложений. Однако этот способ редко даёт результат, тем более для дизельных машин. Куда эффективнее выглядит очистка сольвентом. Но здесь приходится сооружать небольшую автономную систему из топливного фильтра, бутылок, манометра и компрессора. Данная работа требует осторожности, так как давление нужно постоянно контролировать, иначе разорвёт пластиковые бутылки.

Что касается полноценной очистки, то она возможна только со снятием форсунок с двигателя.

Промывка элементов может быть проведена с помощью:

Ультразвуковая очистка является более эффективной, но требует наличия специального стенда. Кроме того, этот вариант имеет свои недостатки: некоторым видам форсунок противопоказан данный вариант промывки.

Химическая обработка куда проще. Как правило, используется карбклинер. Он соединяется с зарядным устройством от телефона. Затем сооружается небольшая схема и осуществляется одновременная промывка системы впрыска. С помощью средства для чистки карбюратора можно промывать отложения средней твёрдости. Однако убирать окаменелости и старые отложения оно не может: здесь уже нужно использовать ультразвук.

Почему на калине отключен электроусилитель руля. Замена блока управления ГУР. Какие неисправности грозят ЭУР на Калине и как их устранить? Калина ремонт электроусилителя руля

Электроусилитель руля — проблемное место на Ладе Калине. Наверняка это связано с тем, что отечественный автопром только недавно познакомился с ЭУР. «АвтоВАЗ» не успел научиться делать качественные системы рулевого управления. Поэтому ремонт электроусилителя руля на Калине до сих пор является обычной практикой. Но лучше всего этим занимаются специалисты.

Любительство здесь будет неуместно — оно может только усугубить ситуацию. Система рулевого управления — важный узел, от исправности которого зависит эффективность вождения и, конечно же, безопасность.

Ремонт электроусилителя руля на Калине — ответственная работа, требующая определенных знаний в области ЭУР. А поскольку такими знаниями обладает минимальное количество автомобилистов, то в случае возникновения проблем водители отправляются на СТО, что в принципе правильно.

Как определить неисправность?

Несмотря на то, что для ремонта ЭУР требуется обращение в автосервис, первые симптомы неисправности вы обнаружите самостоятельно .

Калина на передней панели имеет специальный индикатор желтого цвета, который в случае выхода из строя электроусилителя загорается и сообщает об ошибке в системе. Если он загорелся, то у вас есть еще один повод посетить ближайшую автомастерскую. Но сразу стоит отметить, что желтый индикатор не указывает на критическую неисправность, а лишь сигнализирует о возникновении неисправности, которая позволяет управлять автомобилем, но без участия ЭУР.

Если полностью вышел из строя электроусилитель руля, то лучше сразу остановить и вытащить из него предохранители … В Калине они находятся с левой стороны руля. Теоретически при неисправности ЭУР должен отключаться самостоятельно.Однако один раз в этом нет необходимости. Поэтому, конечно, о предохранителях все же стоит позаботиться.

Возможные неисправности и их причины

Основная проблема, вызывающая поломку электроусилителя руля.

ЭУР, установленный на Калине, не работает при постоянном усилии на рулевую рейку. Усилитель начинает работать в полную силу только тогда, когда машина движется с небольшой скоростью или прибывает в состояние покоя. При разгоне снижаются усилия усилителя на рулевой рейке.То есть чем меньше скорость движения, тем больше начинает работать ЭУР.

Естественно описанная неисправность может быть обнаружена только , когда автомобиль неподвижен или движется с низкой скоростью .


Исправить данную поломку можно только полной заменой датчика скорости. И здесь необязательно идти в сервис. Вы можете заменить все самостоятельно.

Вторая неисправность может быть скрыта в самом ЭУР. В основном он заключается в самоотключении электроусилителя руля по причине того, что он не прошел самоконтроль.То есть устройство отключается самостоятельно, чтобы не мешать водителю при движении.

Такая неисправность гарантирует выезд на СТО и требует больших денег.

Дополнительные причины

Неполадки в работе электроусилителя руля могут быть вызваны:

  • падением напряжения из-за возможных обрывов цепей из-за неисправности проводки;
  • превышение числа оборотов двигателя внутреннего сгорания;
  • Отсутствие информации

Электроусилитель руля Kalina значительно упрощает передвижение автомобиля и делает его управление приятным. Lada Kalina не так давно появилась на современном автомобильном рынке, но уже успела получить широкую известность и завоевать огромную популярность среди населения.

Данный факт обусловлен практичностью этой машины и ее удобством. К тому же стоимость такой марки выгодно отличает ее от других автомобилей. Такой эффект был достигнут благодаря наличию множества дополнительных деталей, включенных в конструкцию станка, которые не только упрощают использование станка, но и делают этот процесс более комфортным.

Комплектующие электроусилителя руля Лада Калина и его работа

Электроусилитель руля на Kalina — это специальное устройство, которое подключается к системам рулевого колеса и обеспечивает плавную и плавную работу. Такое решение позволяет без особых усилий вращать рулевое колесо.

Сама конструкция ЭУР довольно проста и состоит всего из нескольких частей:

  • электродвигатель;
  • Редуктор
  • ;
  • Блок управления
  • ;
  • датчик крутящего момента;
  • датчик скорости;
  • Датчик частоты вращения коленвала.

EUR — это довольно простая система. Но даже такая конструкция позволяет прибору получать всю необходимую информацию для обеспечения движения машины. Контроль за работой устройства осуществляется непосредственно бортовым компьютером, который входит в заводскую комплектацию Lada Kalina. Электроусилитель руля включается при скорости 400 об / мин и выключается, когда она превышает 60 км / ч.

Такой каркас обеспечивает наилучшие характеристики и позволяет управлять автомобилем в самый тяжелый период.Кроме того, такие показатели определяются производителем из соображений безопасности, поскольку работа ЭУР на высоких скоростях связана с определенным риском.

Как уже говорилось выше, подключение устройства делает руль чрезвычайно чувствительным, что может стать большой проблемой на высоких скоростях. Вот почему при превышении 60 км / ч усилитель отключается системой, что делает его более статичным и безопасным.

Характеристика неисправностей ESD и необходимость последующей диагностики

Конструкция ЭУР довольно проста, что позволяет легко ремонтировать. Но его расположение было выбрано производителем не очень удачно. Модуль электроусилителя закреплен непосредственно под радиатором печки. Поэтому во время эксплуатации устройства, особенно в зимний период, он периодически подвергается воздействию температуры. Это одна из причин его неудачи.

К сожалению, такое развитие событий наблюдается довольно часто. Выход из строя ЭУР связан с возникновением некоторых трудностей в управлении автомобилем и появлением определенных проблем.В большинстве случаев причиной неисправностей являются следующие факторы:

  • отсутствие сигнала датчика скорости;
  • низкое напряжение в электросети автомобиля;
  • превышено максимальное значение оборотов системы;
  • неисправен блок управления.

Все эти факторы приводят к выходу прибора из строя. Диагностика подобного состояния осуществляется автомобилем самостоятельно в результате запуска системы и включения бортового компьютера, проверяющего исправность всех систем. При отсутствии сигнала от какого-либо элемента компьютер автоматически считает его неисправным, что отображает соответствующую информацию на приборной панели.

Если не работает электроусилитель руля, то на экране загорается специальная оранжевая лампочка в виде рулевого колеса с восклицательным знаком. В инструкции производителя указано, что выход из строя ЭУР предусматривает срочный ремонт. Для этого водитель должен на небольшой скорости двигаться к СТО, чтобы выполнить соответствующее действие.На практике ситуация несколько иная.

В большинстве случаев лампочка на панели приборов вообще не требует ремонта. Показывает наличие какой-либо неисправности в сборках ЭУР. Это может быть как неисправность в цепях питания, что подразумевает схема подключения устройства, так и выход из строя одного из датчиков. В то же время этот факт никак не влияет на контроль над управлением автомобилем.

Настоящая проблема — это проблемы, которые влияют на чувствительность рулевого колеса и мешают ему работать должным образом. Эти проблемы возникают довольно часто и требуют немедленного реагирования, поскольку игнорирование их может привести к плачевным последствиям. Чтобы быстро нейтрализовать такую ​​проблему, снимите предохранитель, который находится с левой стороны руля.

Этот шаг позволит вам беспрепятственно добраться до места ремонта, хотя управлять автомобилем станет немного сложнее.

Неисправный ЭУР не повлияет на рулевое колесо и не помешает управлению машиной.

Необходимость замены электроусилителя руля и важность квалифицированного подхода

Замена электроусилителя руля должна производиться только опытными мастерами, и если гарантийный срок на Лада Калина еще не истек, то лучшим решением будет обращение в дилерскую сеть для решения проблемы.Если срок гарантии истек, и собрать дополнительные средства для квалифицированного ремонта устройства сложно, то выход из данной ситуации — установка электроусилителя руля своими руками.

Следует учесть, что эта процедура довольно сложная. Поэтому без некоторой подготовки и технических навыков не стоит. Результатом неквалифицированных действий может стать не только полный отказ системы, но и более сложный и дорогой ремонт.Поэтому установку ЭУР следует производить только после изучения всех деталей и особенностей автомобильных сетей.

В такой ситуации схема подключения устройства станет незаменимым помощником и позволит более четко выполнять необходимые действия.

Для снятия неисправного электроусилителя необходимо частично разобрать панель, расположенную под рулевым колесом, и отсоединить все провода, идущие к устройству. В установке нового электроусилителя руля может и не потребоваться, так как вполне вероятно, что после принятия некоторых профилактических мер старый прибор будет работать не хуже нового.

Одна из самых частых проблем этого типа — это стук в гидроусилителе руля, сопровождающийся скрипом при повороте самого колеса. В такой ситуации проблему может решить смазка EUR. Если этот шаг не помог, значит устройство требует более детальной диагностики или полной замены.

Установка EUR требует осторожности. Все провода необходимо подключить, само устройство установлено на свое место, а рулевая колонка собрана обратно.

Электроусилитель руля на Калину

Калина последняя модель

Электроусилитель руля устанавливается на автомобили Lada Kalina. Его конструкция очень проста, он состоит из одного блока, поэтому даже «стандартный» антистатический аппарат может быть без проблем установлен. Он не содержит жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У этого механизма есть особенность: он может работать как на малой, так и на высокой скорости.Второй вариант нежелателен, так как малейшее движение рулевого колеса может привести к тому, что автомобиль унесет в канаву или на обочину дороги.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, а при движении он либо функционирует, либо отключается. Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки. Желтая лампа на приборной панели предупредит вас о проблеме.На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее нет возможности, следует вынуть предохранитель, отвечающий за работу электроусилителя. При этом следует учитывать, что ЭМУР может отказаться не только от старой, но и от новой Калины, не успевшей пройти обкатку.

Причины поломки евро

Вот эта полезная авто нода

Основная причина неисправности кроется непосредственно в электроусилителе.При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения. Ремонт устройства может стоить немалых денег, поэтому, если автомобиль все еще находится на гарантии, лучше обратиться к дилеру. Если усилитель полностью вышел из строя, выключите питание. В этом случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.

Еще одна частая неисправность — это поломка датчика скорости.Именно этот датчик отвечает за работу электроусилителя на разных скоростях. ЭУР работает на полную мощность только при движении на очень низкой скорости. При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе. За этот алгоритм работы отвечает датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Kalina с электроусилителем руля управление на высоких оборотах такое же, как и в «стандартной» триммерной модели без этого устройства.При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем рулевого управления получает неверные данные. В результате ЭУР отключается, и водитель видит на панели приборов желтый индикатор, оповещающий об ошибке в электроусилителе.

Но неожиданного ремонта и сбоев системы можно избежать. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в компонентах автомобиля. Это самый простой и верный способ избавиться от проблем.Если ЭУР сломается, вам придется его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой. Для этого потребуется гаечный ключ на 13, крестовая отвертка и отвертка с плоской головкой.

Перед началом разборки установите колеса в прямое положение и снимите отрицательную клемму с аккумуляторной батареи.

Демонтаж электроусилителя

Первый шаг — избавиться от подрулевых переключателей. После этого отсоединяем все колодки с проводами от панели приборов. При необходимости демонтажа замка зажигания открутите 3 самореза крестовой отверткой.Далее снимается нижняя поперечина панели приборов. После этого нажмите на фиксаторы колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отключить блок прямо от подрулевых переключателей.

Как расположен агрегат в автомобиле

Кронштейн фиксируется 4 гайками, которые необходимо открутить. Затем всю рулевую колонку аккуратно опускают на пол. Найдите болт, которым кардан крепится к рулевому валу.Открутите его ключом на 13, не давая гайке проворачиваться таким же образом. Болт снимается и клеммное соединение открывается с помощью прочной отвертки с плоским лезвием. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка агрегата.

Будьте осторожны, чтобы не повредить проводку при разборке.Как можно точнее отметьте положение валов и шестерен, чтобы в дальнейшем не было неудобств при повороте руля. Установка ЭУР производится теми же инструментами, только в обратном порядке. Самое главное, чтобы все отметки на валах совпадали. Не будет лишней помощь партнера.

Заранее установите нижний шарнир на вал-шестерню. Сначала подсоедините промежуточный кардан непосредственно к рулевому валу, затем с помощью торцевого ключа на 13 отверните гайку, предназначенную для затягивания промежуточного вала.Выверните болт и осторожно отсоедините верхнюю петлю от нижней. Первым делом устанавливают нижнюю петлю, после чего вал поворачивают до тех пор, пока отверстие в верхнем шарнире не окажется под болт в нижней части вала. Теперь осталось только соединить петли и затянуть болтом. Затем подсоедините разъемы и установите облицовочные панели.

EUR ошибка на приборной панели

ЭУР подаст сигнал о неисправности бортового компьютера

Владельцы автомобиля «Калина» с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — горящей лампой «ошибка евро».Причиной тому может быть как полный сбой системы, так и ее некорректная работа. Следует отметить, что датчик светится желтым, а не красным светом. Это значит, что можно управлять автомобилем без исправного электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.

Больше усилий придется приложить к рулю, если полностью выключить ЭМУР. Сделать это довольно просто, сняв предохранитель, отвечающий за питание блока управления. Если не работает гидроусилитель руля или в его поведении наблюдаются какие-то странные явления, лучше вынуть предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Езда без электрического усилителя может быть трудной. По привычке руль кажется тесноватым, но на самом деле он такой же, как и на Калине «стандартной» комплектации.

Причины выхода из строя ЭМУР две: неисправность датчика скорости или поломка блока управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снять блок управления и обратиться к опытному электрику для установки нового.Если действует гарантия, необходимо показать машину специалистам автосервиса.

Если вы все же хотите снять и установить блок управления самостоятельно, вам понадобится всего лишь крестовая отвертка из инструментов. Сначала снимаются все пластиковые панели под рулевым колесом для облегчения доступа к агрегату. И не забудьте отключить аккумулятор, чтобы избежать проблем с проводкой. Пластиковая накладка, расположенная внизу панели, крепится тремя винтами. Их необходимо открутить и снять крышку.

Вид на сам блок управления открывается после снятия крышки. Все штекеры должны быть отключены от блока управления EMUR. Сам блок крепится двумя болтами. Открутите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще прикреплен к записи. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которые будут тянуть блок управления к пластине. Теперь остается прикрутить новый блок управления к пластине и аккуратно установить все в обратном порядке.Закрепите коробку двумя болтами, затем подсоедините все заглушки, после чего можно приступать к сборке панелей обшивки.

Что нужно знать водителю о EMUR

Электроусилитель руля на Калине служит для повышения комфорта водителя. С его помощью можно легко повернуть руль одним пальцем даже в неподвижном автомобиле. Это удобно и практично, ведь парковка с такой системой оказывается намного проще и безопаснее. В состав электроусилителя входят:

  • бесщеточный электродвигатель;
  • Редуктор
  • ;
  • Блок управления
  • .

Электромотор находится под рулем. На его валу установлен червяк, который зацепляется с пластмассовой шестерней. Электронный блок контролирует работу всей системы, используя данные, которые выдает:

  • датчик крутящего момента;
  • датчик скорости;
  • Датчик частоты вращения коленвала.

После сбора данных блок управления регулирует напряжение питания, которое подается на электродвигатель … Чем ниже скорость автомобиля, тем больше напряжения подается на электродвигатель.

Лампа, сигнализирующая о неисправности электроусилителя на Калине, загорается сразу после включения зажигания. После запуска двигателя он гаснет. Это нормальная работа системы, и в случае поломки даже после запуска мотора лампа продолжает гореть.

Причины выхода из строя электроусилителя.

  1. Нет сигнала от датчика скорости.
  2. Критически низкое напряжение в бортовой сети.
  3. Превышено допустимое значение числа оборотов двигателя.
  4. Неисправность блока управления.

Для ремонта ЭУР демонтированы руль и часть торпеды

В первых трех случаях выход из строя ЭУР на Калине устраняется довольно просто. Либо затяните ремень генератора, либо приложите меньшее усилие при нажатии на педаль акселератора.

Неисправность блока управления — повод посетить диагноста, который проведет качественный осмотр и выявит поломку.Причем некоторые проблемы может устранить электрик, а некоторые смертельны, и поможет только замена всего агрегата.

Есть еще пятая причина отказа евро. Наша халатность. Ездил на машине пять лет (0-30 000 км) с заклиниванием электроусилителя (загорается, потом гаснет), конечно, немного подгорело, но в итоге достало. Снял обшивку руля и увидел, что он вставлен не до конца, т.е. до щелчка, основной вывод ЭУР.Я уже знал, что все будет работать. Из-за таких мелочей формируется общее представление об автомобиле.

http://expertvaz.ru

Необходимые инструменты: крестовая отвертка и отвертка с высокой 13-гранной головкой.
Отсоедините минусовую клемму аккумуляторной батареи и выровняйте колеса автомобиля прямо.

Снятие электроусилителя руля Калина

Сначала нужно снять руль Калины, а потом подрулевые переключатели. Отсоедините разъемы замка зажигания от панели приборов.
При необходимости снимите выключатель зажигания.
  1. Открутите 3 самореза отверткой Phillips и снимите нижнюю поперечину панели приборов.
  2. Отсоедините 2 колодки жгута проводов от блока управления ЭУР, нажав на зажимы.
  3. Отсоедините жгут проводов от разъема подрулевого переключателя
  4. Нижняя рулевая колонка Калина в пол. При необходимости снимите разъем подрулевого переключателя.




  1. Отверните гайку болта крепления нижнего кардана к валу рулевого механизма с помощью головки «13».Ключом на «13» удерживаем болт от проворачивания.
  2. Освободите клеммное соединение на шарнире с помощью большой отвертки с плоской головкой.
  3. Снимите промежуточный карданный вал с вала рулевого механизма Калины.




Перед снятием отметьте маркером относительное положение верхнего шарнира карданного вала относительно вала рулевого управления.

  1. Открутите гайку стяжного болта петли ключом на 13. Держим его от поворота ключом «13».Снимите болт.
  2. На фото промежуточный карданный вал Лада Калина.




Установка электроусилителя руля Калина

Установка промежуточного карданного вала производится в обратной последовательности, совмещая с ранее сделанными метками. Рекомендуется устанавливать рулевую колонку с помощником.

Или установите колонку, когда нижний шарнир промежуточного карданного вала установлен на вал рулевого механизма заранее. Для этого:

  1. После присоединения промежуточного карданного вала к рулевому валу отверните гайку стяжного болта промежуточного вала шпонкой на «13».



Устанавливаем нижний шарнир на вал рулевого механизма (болт шарнира к валу шестерни должен находиться вертикально с правой стороны). Поворачиваем рулевой вал так, чтобы отверстие в верхнем шарнире под стяжной болт промежуточного вала располагалось горизонтально под валом. Соединяем верхние и нижние петли промежуточного вала, вставляем стяжной болт и затягиваем гайку.
Дальнейшая установка производится в обратной последовательности.

Назначение ЭУР, как известно, — обеспечить более комфортное управление автомобилем … Не так давно автомобили отечественного производства стали оснащаться этим типом гидроусилителя руля. Что такое электроусилитель руля на автомобиле Лада Калина, какие неисправности для него характерны и как заменить блок, читайте ниже.

[Скрыть]

Компоненты рулевого управления с электроусилителем и принцип его работы

На автомобиле Lada Kalina электроусилитель рулевого управления представляет собой специальный блок, который подключается к системе рулевого управления и обеспечивает плавное и плавное управление рулевым управлением. колесо.В связи с тем, что в автомобиле установлен электроусилитель, тяга при повороте руля будет более качественной, соответственно водителю потребуется приложить меньше усилий.

Что касается конструкции самого устройства, то по стандарту он состоит из:

  • в первую очередь, в схему электроусилителя руля входит электродвигатель;
  • Не менее важным узлом является блок управления;
  • зубчатое устройство;
  • Система также оснащена тремя контроллерами — крутящим моментом, частотой вращения и частотой вращения коленчатого вала.

Система электроусилителя руля направления Калина, как видите, в целом проста по конструкции. Несмотря на свою простоту, даже такое устройство позволяет получить все необходимые данные и упростить управление транспортным средством. Бортовой компьютер используется для контроля работы агрегата. Следует отметить, что не всегда сам узел функционирует. Он включается при достижении числа оборотов 400 в минуту и ​​отключается, если скорость автомобиля превышает 60 км / ч.

В соответствии со схемой подключения такие ограничения позволяют обеспечить наиболее оптимальные характеристики и позволяют водителю управлять Калиной в наиболее сложном интервале. Кроме того, такие функции были реализованы производителем из соображений безопасности. Ведь при движении на большой скорости работа рулевой рейки с электроусилителем более опасна. Как мы уже сообщали, использование этого агрегата делает руль более чувствительным, а соответственно, это может привести к определенным рискам при движении на большой скорости.Таким образом, при движении со скоростью более 60 км / ч устройство автоматически выключается, что делает общее движение водителя в автомобиле более безопасным.

EUR Неисправности и последующая диагностика прибора

Как уже было сказано выше, установка электроусилителя руля на Калину подразумевает использование достаточно простого по конструкции устройства. Соответственно, ремонт агрегата и выявление неисправностей в целом не особо сложная процедура. Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, выбрана производителем не очень удачно.Это потому, что установка ЭУР проводится под радиатором отопителя. Так что при использовании автомобиля в зимнее время года на узел будут влиять различные температуры, в частности их разница.

Это то, что во многом влияет на поломку агрегата и, как показывает практика, на самом деле случается довольно часто. Выход из строя электроусилителя руля связан с появлением проблем в работе управления автомобилем и появлением различных неисправностей.

Причиной выхода из строя механизма, как правило, является:

  • отсутствие импульса от регулятора скорости;
  • неисправность блока управления системой;
  • слишком низкое напряжение в бортовой сети автомобиля;
  • превышена допустимая скорость агрегата.

Справа внизу индикатор в виде руля направления с восклицательным знаком — указывает на неисправность

евро. Эти факторы, как показывает практика, способствуют поломке механизма. Что касается диагностики, то она проводится блоком управления Калины самостоятельно при запуске агрегата и анализе исправности всех систем. Если какой-либо из компонентов не передает соответствующий сигнал, блок управления автоматически добавляет его в список неработающих устройств. Соответствующую информацию можно увидеть на панели управления. В частности, если речь идет о выходе из строя ЭУР, то на приборке появится оранжевый индикатор в виде руля с восклицательным знаком.

В соответствии с сервисной инструкцией производитель заявляет, что проблема неисправности агрегата должна быть решена в кратчайшие сроки. Поэтому автовладельцу необходимо двигаться с пониженной скоростью до ближайшей станции ремонта, обслуживания и ремонта. Но это все — официальные данные, на самом деле ситуация несколько иная.

Как правило, появление индикатора на панели управления не означает необходимости ремонта, обычно его появление свидетельствует о неисправности в работе агрегата.Речь может идти как о неисправностях в работе силовых цепей, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на панели приборов не влияет на работу агрегата в целом (автор видео — канал CompsMaster).

На самом деле проблемой считается поломка, при которой слишком низкая чувствительность рулевого управления. Подобные неисправности возникают довольно часто и, как правило, их нужно устранять действительно немедленно.В противном случае игнорирование проблемы может привести к печальным последствиям. Чтобы быстро решить проблему, сначала нужно демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы можете добраться до ближайшего СТО для ремонта.

Работники ВАЗ утверждают, что ЭУР ремонту не подлежит. В случае поломки замените!

Замена электроусилителя руля

Процедуру замены узла в автомобиле Лада Калина должны проводить исключительно опытные специалисты.В том случае, если гарантийный срок на ваш транспорт не истек, то, конечно, для устранения проблемы необходимо обратиться к официальному дилеру . .. Если гарантия на автомобиль больше не действует, а, как известно, стоимость ремонта может быть достаточно высоким, можно попробовать решить проблему заменой блока. Но прежде чем приступить к ее устранению, необходимо учесть, что сама процедура замены не отличается особой простотой. Так что если у вас нет технических знаний, опыта и навыков для выполнения этой задачи, то лучше даже не пытаться ее выполнить.

Всегда помните, что неправильные действия при ремонте могут привести не только к полному выходу из строя системы, но и к довольно сложному и дорогостоящему ремонту агрегата. Так что установку электрического усилителя следует проводить только после того, как вы изучите все компоненты, детали и особенности системы. В этом случае в первую очередь необходимо ознакомиться со схемой подключения узла. Для демонтажа системы придется частично разобрать центральную консоль, а именно панель, установленную под рулевым колесом.Вам потребуется отсоединить все провода, идущие к узлу.

Как показывает практика, установка нового агрегата в большинстве случаев может не потребоваться, так как обычно проблема решается проведением профилактических мероприятий. Фактически, одна из самых распространенных проблем в узле — это стук. Этот стук обычно возникает при повороте рулевого колеса и в большинстве случаев сопровождается скрипом. Чтобы решить подобную проблему, достаточно будет только смазать узел. Если это не помогло, то дальше потребуется провести более тщательную диагностику или заменить узел.

Извините, в настоящее время нет доступных опросов.

Видео «Инструкция по замене электроусилителя на Калину»

Подробная пошаговая видео-инструкция по замене узла в автомобиле Лада Калина представлена ​​на видео ниже (автор видео — канал Сергей Цапюк).

Электроусилитель руля на Лада Калина — гарант упрощенной и комфортной эксплуатации автомобиля. Неисправности электроусилителя руля на Калине и их устранение Лада Калина отключает электроусилитель руля

Электроусилитель руля для современных автомобилей уже стал их неотъемлемой частью.На российском рынке впервые была установлена ​​на Lada Kalina ( ВАЗ 1118 ). Электроусилитель добавил как положительных эмоций, так и отрицательных. Выход из строя этого агрегата довольно часто встречается у первых образцов. Наш сегодняшний гость — автомобиль семейства Lada «Калина» (рис.1) не стал исключением.

Ситуация довольно типичная: клиент жалуется, что иногда отключается электроусилитель руля и загорается контрольная лампа электроусилителя руля, но после проезда по какой-то ямке или рельсам снова включается руль электромеханического усилителя (EMUR или EUR). его производительность.

Такая ситуация очень раздражает, ведь машиной пользуется не только хозяин, но и его жена. Женщине гораздо сложнее повернуть руль без электроусилителя.

Заводим машину, а действительно загорается иконка неисправности электроусилителя руля и крутить руль становится довольно сложно. Разобраться с этой неисправностью нужно обязательно.

Подключаем диагностический сканер и подключаем к блоку управления ЭМУР.

На экране монитора видим следующую ошибку: C1044 — неправильная последовательность работы датчика положения ротора. Что такое датчик положения ротора и где он находится?

Давайте отвлечемся на время от нашей неисправности и коснемся небольшой теории. Разберемся с устройством ЭМУР, и из каких основных частей он состоит. Рассмотрим все его части по отдельности.

ЭМУР Калина дизайн 11186-3450008-00

  1. Вал рулевой
  2. Электродвигатель
  3. Электронный блок управления
  4. Датчик крутящего момента
  5. Датчик положения ротора

Снимаем ЭМУР.На паспортной табличке (рис. 7) указан артикул № 11186-3450008-00 производства Авиационной части г. Махачкала.

Снимите рулевое колесо, переключатели на рулевой колонке и выключатель зажигания. Чтобы добраться до датчика крутящего момента , необходимо сначала снять двигатель. Откручиваем кронштейн на 4 болта, кардан, стопорную гайку и 3 болта электродвигателя.

Вытаскиваем обмотку датчика крутящего момента (рис. 17), предварительно отпаяв провода от платы (рис.16).

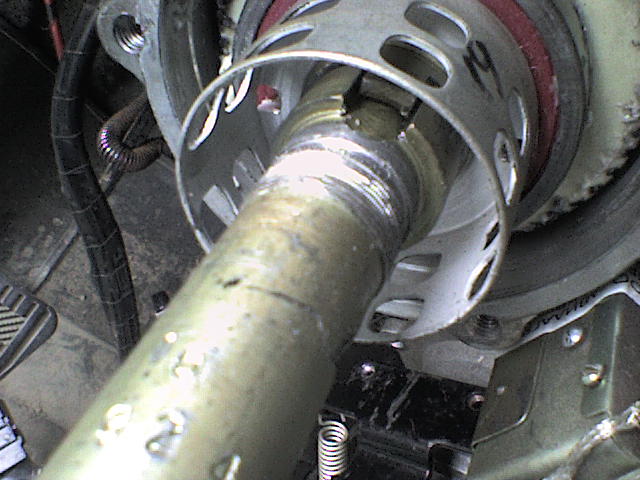

Конструкция индуктивного датчика крутящего момента.

Индуктивный датчик состоит из двух концентрических цилиндров с отверстиями (пазами для перфорации), которые прикреплены к валу и вращаются вместе с ним. И две концентрические катушки с первичной и вторичной обмотками, жестко вставленные в корпус ЭМУР. Не будем вдаваться в разную терминологию, а скажем проще: на первичную обмотку подается переменный ток частотой 20 кГц, и если мы приложим силу к валу (то есть начинаем вращать рулевое колесо ), то на вторичной обмотке появляется напряжение «+» или «-» в зависимости от направления вращения, и величина этого напряжения прямо пропорциональна приложенному крутящему моменту (силе).Таким образом, электронный блок управления (ЭБУ) определяет, с какой силой вы поворачиваете рулевое колесо в ту или иную сторону.

Итак, с датчиком крутящего момента мы разобрались, переходим к следующему, а именно к датчику положения ротора (рис. 20), который находится на задней крышке электродвигателя.

В ЭМУР Лада «Калина» используется трехфазный вентильный индукторный (бесщеточный) двигатель. Для того чтобы он начал вращаться в ту или иную сторону, электроника должна понимать, в каком положении в этот момент времени находится ротор, и после определения положения в нужные моменты подавать напряжение на определенные обмотки статора.Для определения положения используется датчик положения ротора (RPR).

Схема и конструкция оптического датчика положения ротора.

3 оптопары, расположенные под углом 120 градусов — светодиод (светодиод a, b, c) и фотодиод (PD a, b, c), соответствуют расположению обмоток статора двигателя в фазах A, B, C. На ротор мотора устанавливается диск, и при его вращении срабатывает фотодиод a, b или c. Таким образом, электроника определяет текущее положение ротора.

Что ж, с устройством ЭМУР разобрались, возвращаемся к своей неисправности, с которой к нам приехал владелец машины Калина. Что нужно сделать, чтобы все заработало как надо? Довольно частая неисправность на данной модификации ЭМУР, это плохая пайка оптронов на плате датчика положения ротора. Достаточно просто спаять все контакты оптопар (рис. 24), чтобы оживить ЭМУР, что мы и поспешили сделать.

После пайки платы собираем все в обратном порядке и заводим машину.Ура !!! Лампа неисправности ЭМУР погасла и руль стал очень легко вращаться.

У нас есть сканер для проверки параметров и считывания кодов неисправностей, но что может сделать простой автомобилист, у которого нет этой техники? Как читать ошибки без специального сканера? Все очень просто.

1) При выключенном зажигании замкните на массу 6-й контакт разъема X2 блока управления ЭМУР или замкните контакты 6 и 7 вместе (рис.26). В разъеме X2 нет 6-го контакта, поэтому мы установили туда кусок белого провода и замкнули его на 7-й контакт (массу).

Рассмотрим схему ЭМУР для более детального понимания.

Распиновка разъемов ЭБУ ЭМУР «Калина»

«+12 В» от АКБ

«Минус» от АКБ

«+12 В» от вывода «15» выключателя зажигания

Вход сигнала тахометра

Вход сигнала от датчика скорости

Вывод на индикатор состояния ЭМУР

Вывод «K-line» на диагностический блок

Выход «L-line» (не используется)

Всего (масса)

Технологическое заключение (не задействовано)

Фаза А электродвигателя

Фаза А электродвигателя

Фаза В электродвигателя

Фаза В электродвигателя

Фаза С электродвигателя

Фаза С электродвигателя

Общий провод 1 датчика крутящего момента

Общий провод 2 датчика крутящего момента

Источник питания датчика крутящего момента

Выход датчика крутящего момента 1

Выход датчика крутящего момента 2

Частота входного сигнала 250 кГц

Общий провод датчика положения ротора

Выход фазы А датчика положения ротора

Выход фазы B датчика положения ротора

Выход фазы C датчика положения ротора

Питание «+5 В» датчика положения ротора

2) Включить зажигание.

Расшифровка кодов самодиагностики Электроусилитель ВАЗ 1118

Рассмотрим на видео наглядный пример, как читать коды самодиагностики ЭМУР, к сожалению, на момент записи видео мы преодолели неисправность 16 (C1044) , а на видео смоделировали неисправность 13 (датчик крутящего момента).

Коды (ошибки) электроусилителя ВАЗ 1118 при считывании диагностическим сканером.

Код Описание

Ошибок не обнаружено

Цепь сигнала оборотов двигателя автомобиля, нет сигнала

Сигнальная цепь датчика скорости автомобиля, нет сигнала

Напряжение питания автомобиля ниже минимального порога

Напряжение на замке зажигания ниже минимального порога

Напряжение главной клеммы датчика крутящего момента

Тестовое выходное напряжение датчика крутящего момента

Неверный сигнал основного и / или управляющего выхода датчика крутящего момента

Датчик крутящего момента, нет сигнала

Датчик положения рулевого вала, неисправность цепи основного сигнала или выход за допустимый диапазон

Датчик положения рулевого вала, неисправность цепи управляющего сигнала или выход за пределы допустимого диапазона

Датчик положения рулевого вала, без напряжения

Датчик положения ротора двигателя, неисправность цепи фазы A или несоответствие

Датчик положения ротора двигателя, неисправность цепи фазы B или выход за пределы допустимого диапазона

Датчик положения ротора двигателя, неисправность цепи фазы C или несоответствие

Неправильная последовательность датчика положения ротора

Датчик положения ротора двигателя, без питания

Короткое замыкание на массу в цепях питания

Двигатель, максимальный ток через фазную обмотку A

Максимальный ток двигателя через фазную обмотку B

Избыточный ток двигателя через фазную обмотку C

Двигатель, обмотка обрывом фазы

Двигатель, обрыв обмотки А

Двигатель, обмотка обрывом фазы B

Двигатель, обмотка с разомкнутой фазой C

Двигатель, короткое замыкание фазной обмотки

Короткое замыкание обмотки фазы А двигателя

Короткое замыкание обмотки фазы В двигателя

Короткое замыкание обмотки фазы С двигателя

Неисправность не распознана

Блок управления, ошибка RAM электронного блока

Блок управления, ошибка ПЗУ электронного блока

Блок управления, электронный блок Ошибка EEPROM

Реле электронного блока

Блок управления, превышение температуры радиатора

Напряжение питания элементов ЭБУ ниже минимального порога

Напряжение на силовых конденсаторах ниже минимального порога

Время зарядки силового конденсатора

Ток одной из фазных обмоток выше максимального порога

Пробой хотя бы одного из верхних силовых транзисторов

На сегодняшний день электрические усилители корейской компании MANDO (рис. 28) и последние модификации калужского завода «Автоэлектроника» (рис. 30) устанавливаются на автомобили Lada Kalina, отказ которых минимален.

Рис. 28. ЭМУР 111886-345008-04 Корея mando для автомобилей 1118 «Калина».

Рис. 29 Надпись (заводская табличка) на электронном блоке управления EMUR Mando.

Рис. 30. ЭМУР калужского завода «Автоэлектроника»

Рис. 31. Надпись (шильдик) на электронном блоке управления ЭМУР «Автоэлектроника».

Впервые российский автопром установил на Lada Kalina электроусилитель руля. На первых этапах работала крайне нестабильно, вплоть до полного отключения. Позже недостатки пытались устранить, но ЭУР оставался слабым звеном и периодически выходил из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует ощущение тяжелого руля, и одной рукой становится сложно повернуть.

Принцип действия электроусилителя заключается в уменьшении усилия, которое необходимо приложить при повороте рулевого колеса. Блок управления электроусилителем руля Kalina использует датчики для расчета работы электродвигателя на текущей скорости и крутящем моменте. Таким образом, сигнализируя о том, с каким усилием нужно помочь водителю при прохождении поворота. Ведь он не работает постоянно и его нужно регулировать блоком.

Почему может не работать электроусилитель Калина

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности.Цвет сигнала указывает на степень опасности. Горит красная лампочка, нужно срочно устранить проблему. Если цвет желтый, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько: неисправность датчика скорости; неисправность датчика крутящего момента; скорость превышает 60 км / ч; частота вращения двигателя менее 400 в минуту; сбой в блоке управления; плохо спаянные контакты; недостаточное напряжение. 1 … Электроусилитель руля на Калине отключается через 60 км / ч. Поэтому учтите этот момент, он установлен в системном блоке и не является поломкой. Электроусилитель руля отключается на скорости 110 км / ч. Также ЭУР не работает на низких оборотах двигателя. Если значение меньше 400 об / мин, он неактивен. 2 … Это программно запланированное бездействие. Он нужен для того, чтобы дать информацию рулевому колесу на большой скорости и снизить износ механизма.

Как понять мигание индикатора, где искать причину

✔ один длинный звуковой сигнал и один короткий — электроусилитель исправен; ✔ один длинный и два коротких — нет сигнала оборотов двигателя; ✔ один длинный и три коротких — вышел из строя регулятор крутящего момента или отсутствует питание; ✔ одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР; ✔ один длинный и пять коротких — вышел из строя регулятор положения рулевого вала; ✔ один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя; ✔ один длинный и семь коротких — сбои в питании — напряжение либо слишком высокое, либо очень низкое; ✔ один длинный и восемь коротких — вышел из строя модуль управления электроусилителем; ✔ один длинный и девять коротких — поломка регулятора скорости.

Перед снятием усилителя необходимо демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте приборы, не забудьте отсоединить разъемы от источника питания.

1 … После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов … Для этого нужно щелкнуть по креплениям, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуль управления.Когда эти шаги будут выполнены, вы можете отсоединить разъем от переключателей. Кронштейн системы закреплен гайками, их нужно будет открутить гаечным ключом. 2 … После этого нужно будет осторожно опустить рулевую рейку вниз. Для этого вам нужно будет найти болт, которым подвес крепится к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет ослабить, после чего аккуратно демонтируют промежуточный вал. 3 … На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы при дальнейшей установке. В случае несовпадения меток на валах это может вызвать неисправность усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР. 4 … При демонтаже агрегата его нужно будет разобрать и заменить неисправные элементы.Дальнейшая установка производится в обратной последовательности.

Ремонт электроусилителя Калина своими силами — видео

В более новых версиях Калины установлены электроусилители от Hyundai, что положительно сказывается на ее надежности. Однако остались тысячи автомобилей с отечественной версией, которая время от времени ломается и выходит из строя. Теперь вам будет проще отремонтировать электроусилитель руля на Калине своими руками. Главное помнить, что не каждое отключение усилителя — это поломка.Причем проблему можно найти и исправить самостоятельно, но куда-то надо идти в сервис.

Ремонт EUR LADA Kalina — Отзыв

ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

По нормативным требованиям ВАЗ MTBF для стартера не регламентируется. То есть бесконечно. Однако иногда все же приходится менять стартер, и это связано с несоблюдением правил эксплуатации. Снятие и начало установки …

Состояние наших магистралей оставляет желать лучшего.И больше всего страдает шасси автомобиля, в том числе колесные диски. Диски начинают деформироваться от ударов. И в зависимости от степени деформации есть два пути решения проблемы …

Ежегодно в автомобильной промышленности появляются новые открытия и более эффективные разработки. За последние два года было проведено множество разработок, направленных на улучшение систем подачи топлива к двигателю, тем самым улучшив его характеристики. От кормов …

Вибрация рулевой колонки может возникать по ряду причин, таких как порванная опора двигателя, погнутые диски, плохая балансировка колес, плохие соединения или ослабление колесных гаек.Но ни одна из этих автомобильных проблем не вызовет …

Необходимые инструменты: крестовая отвертка и отвертка с плоской головкой, высокая головка «13».
Отсоедините минусовую клемму аккумуляторной батареи и поставьте колеса автомобиля прямо.

Снятие электроусилителя руля Калина

Сначала нужно снять руль Калины, а потом подрулевые переключатели. Отсоедините разъем выключателя зажигания от панели приборов.
При необходимости снимите выключатель зажигания.
  1. Открутите 3 самореза отверткой Phillips и снимите нижнюю поперечину панели приборов.
  2. Отсоедините 2 колодки жгута проводов от блока управления ЭУР, нажав на зажимы.
  3. Отсоедините жгут проводов от разъема подрулевого переключателя
  4. Нижняя рулевая колонка Калина в пол. При необходимости снимите разъем подрулевого переключателя.




  1. Отверните гайку болта крепления нижнего кардана к валу рулевого механизма с помощью головки «13».Ключом на «13» удерживаем болт от проворачивания.
  2. Освободите клеммное соединение на шарнире с помощью большой отвертки с плоской головкой.
  3. Снимите промежуточный карданный вал с вала рулевого механизма Калины.




Перед снятием отметьте маркером относительное положение верхнего шарнира карданного вала относительно рулевого вала.

  1. Открутите гайку стяжного болта петли ключом на 13. Держим его от поворота ключом «13».Снимите болт.
  2. На фото промежуточный карданный вал Лада Калина.




Установка электроусилителя руля Калина

Установка промежуточного карданного вала производится в обратной последовательности, совмещая с ранее сделанными метками. Рекомендуется устанавливать рулевую колонку с помощником.

Или установите колонку, когда нижний шарнир промежуточного карданного вала установлен на вал рулевого механизма заранее.Для этого:

  1. После присоединения промежуточного карданного вала к рулевому валу отверните гайку стяжного болта промежуточного вала шпонкой на «13».



Устанавливаем нижний шарнир на вал рулевого механизма (болт шарнира к валу шестерни должен находиться вертикально с правой стороны). Поворачиваем рулевой вал так, чтобы отверстие в верхнем шарнире под стяжной болт промежуточного вала располагалось горизонтально под валом. Соединяем верхние и нижние петли промежуточного вала, вставляем стяжной болт и затягиваем гайку.
Дальнейшая установка производится в обратной последовательности.

Назначение ЭУР, как известно, — обеспечить более комфортное управление автомобилем … Не так давно автомобили отечественного производства стали оснащаться этим типом гидроусилителя руля. Что на автомобиле Лада Калина представляет собой электроусилитель руля, какие неисправности для него характерны и как заменить блок, читайте ниже.

[Скрыть]

Компоненты рулевого управления с электроусилителем и принцип его работы

На автомобиле Lada Kalina электроусилитель рулевого управления представляет собой специальный блок, который подключается к системе рулевого управления и обеспечивает плавное и плавное управление рулевым управлением. колесо. В связи с тем, что в автомобиле установлен электроусилитель, тяга при повороте руля будет более качественной, соответственно водителю потребуется приложить меньше усилий.

Что касается конструкции самого устройства, то по стандарту он состоит из:

  • в первую очередь, в схему электроусилителя руля входит электродвигатель;
  • Не менее важным узлом является блок управления;
  • зубчатое устройство;
  • Система также оснащена тремя контроллерами — крутящим моментом, частотой вращения и частотой вращения коленчатого вала.

Система электроусилителя руля направления Калина, как видите, в целом проста по конструкции. Несмотря на свою простоту, даже такое устройство позволяет получить все необходимые данные и обеспечить более простое управление транспортным средством. Для управления работой узла используется бортовой компьютер … Следует отметить, что сам узел не всегда функционирует. Он срабатывает при достижении числа оборотов 400 в минуту и ​​выключается, если скорость автомобиля превышает 60 км / ч.

В соответствии со схемой подключения такие ограничения позволяют обеспечить наиболее оптимальные характеристики и позволяют водителю управлять Калиной в наиболее сложном интервале. Кроме того, такие функции были реализованы производителем из соображений безопасности. Ведь при движении на большой скорости работа рулевой рейки с электроусилителем более опасна. Как мы уже сообщали, использование этого агрегата делает руль более чувствительным, а соответственно, это может привести к определенным рискам при движении на большой скорости.Таким образом, при движении со скоростью более 60 км / ч устройство автоматически выключается, что делает общее движение водителя в автомобиле более безопасным.

EUR Неисправности и последующая диагностика прибора

Как уже было сказано выше, установка электроусилителя руля на Калину подразумевает использование достаточно простого по конструкции устройства. Соответственно, ремонт агрегата и выявление неисправностей в целом — не особо сложная процедура. Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, выбрана производителем не очень удачно.Это потому, что установка ЭУР проводится под радиатором отопителя. Так что при использовании автомобиля в зимнее время года на узел будут влиять различные температуры, в частности их разница.

Это то, что во многом влияет на поломку агрегата и, как показывает практика, на самом деле случается довольно часто. Выход из строя электроусилителя руля связан с появлением проблем в работе управления автомобилем и появлением различных неисправностей.

Причиной выхода из строя механизма, как правило, является:

  • отсутствие импульса от регулятора скорости;
  • неисправность блока управления системой;
  • слишком низкое напряжение в бортовой сети автомобиля;
  • превышена допустимая скорость агрегата.

Справа внизу индикатор в виде руля с восклицательным знаком — указывает на неисправность

евро. Эти факторы, как показывает практика, способствуют поломке механизма. Что касается диагностики, то она проводится блоком управления Калины самостоятельно при запуске агрегата и анализе исправности всех систем. Если какой-либо из компонентов не передает соответствующий сигнал, блок управления автоматически добавляет его в список неработающих устройств. Соответствующую информацию можно увидеть на панели управления. В частности, если речь идет о выходе из строя ЭУР, то на приборке появится оранжевый индикатор в виде руля с восклицательным знаком.

В соответствии с сервисной инструкцией производитель заявляет, что проблема неисправности агрегата должна быть решена в кратчайшие сроки. Поэтому автовладельцу необходимо ехать на пониженной скорости до ближайшей станции ремонта, обслуживания и ремонта. Но это все — официальные данные, на самом деле ситуация несколько иная.

Как правило, появление индикатора на панели управления не означает необходимости ремонта, обычно его появление свидетельствует о неисправности в работе агрегата.Речь может идти как о неисправностях в работе силовых цепей, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на панели приборов не влияет на работу агрегата в целом (автор видео — канал CompsMaster).

На самом деле проблемой считается поломка, при которой слишком низкая чувствительность рулевого управления. Подобные неисправности возникают довольно часто и, как правило, их нужно решать действительно немедленно.В противном случае игнорирование проблемы может привести к печальным последствиям. Чтобы быстро решить проблему, сначала нужно демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы можете добраться до ближайшего СТО для ремонта.

Работники ВАЗ утверждают, что ЭУР ремонту не подлежит. В случае поломки замените!

Замена электроусилителя руля

Процедуру замены узла в автомобиле Лада Калина должны проводить исключительно опытные специалисты.В случае, если гарантийный срок вашего транспорта еще не истек, то, конечно, для устранения проблемы вам нужно обратиться к официальному дилеру . .. Если гарантия на автомобиль больше не действует, а, как известно, стоимость ремонта может быть довольно высокой. , проблему можно решить заменой блока. Но прежде чем приступить к ее устранению, необходимо учесть, что сама процедура замены не отличается особой простотой. Так что если у вас нет технических знаний, опыта и навыков для выполнения этой задачи, то лучше даже не пытаться ее выполнять.

Всегда помните, что неправильные действия при ремонте могут привести не только к полному выходу из строя системы, но и к довольно сложному и дорогостоящему ремонту агрегата. Так что установку электрического усилителя следует проводить только после того, как вы изучите все компоненты, детали и особенности системы. В этом случае в первую очередь необходимо ознакомиться со схемой подключения узла. Для демонтажа системы придется частично разобрать центральную консоль, а именно панель, установленную под рулевым колесом.Вам потребуется отсоединить все провода, идущие к узлу.

Как показывает практика, установка нового агрегата в большинстве случаев может не потребоваться, так как обычно проблема решается проведением профилактических мероприятий. Фактически, одна из самых распространенных проблем в узле — это стук. Этот стук обычно возникает при повороте рулевого колеса и в большинстве случаев сопровождается скрипом. Чтобы решить эту проблему, достаточно будет просто смазать узел. Если это не помогло, то дальше потребуется провести более тщательную диагностику или заменить узел.

Извините, в настоящее время нет доступных опросов.

Видео «Инструкция по замене электроусилителя на Калину»

Подробная пошаговая видео-инструкция по замене узла в автомобиле Лада Калина представлена ​​на видео ниже (автор видео — канал Сергей Цапюк).

Сегодня всех владельцев Lada Kalina интересует вопрос: почему на Калине не работает электроусилитель руля? Ведь этот автомобиль начали выпускать еще в ноябре 2004 года с электроусилителем руля в базовой комплектации… Прошло десятилетие, но по отзывам автомобилистов эта проблема все еще существует.

Электрический усилитель состоит из электродвигателя, механизма передачи усилия и электронной системы управления. Управление, работа электроусилителя, осуществляется электронным блоком с тремя специальными датчиками, которые должны быстро определять скорость автомобиля, частоту вращения двигателя и необходимое усилие для поворота передних колес.

При запуске двигателя электроусилитель руля (ЭУР) не работает.Включается только с момента достижения 400 об / мин коленвала и перестает работать при разгоне автомобиля более 60 км. в час.

Признаки неисправности

Почему не работает электроусилитель руля на Калине сразу понять невозможно. Тем не менее, в большинстве случаев неисправностей (EUR) на приборной панели должна загореться лампа, изображающая руль с восклицательным знаком. После этого специалисты автозавода ВАЗ рекомендуют двигаться на небольшой скорости в автосервис.

Почему низкая скорость? Потому что первые годы производства (EUR) на Махачкалинском заводе он имел особенность — поворачивать ведущие колеса автомобиля как можно дальше влево или вправо и фиксировать себя в этом положении.

О последствиях говорить не приходится … Но даже если аварийная лампочка на панели приборов не загорится, руль может начать трескаться и дрожать, или вы почувствуете, что (EUR) иногда выключается и включается самостоятельно без всякой видимой причины.


Электродвигатель и механическая часть (EUR) редко вызывают нарекания, а вот электрика и электроника требуют детального изучения поломок.

Разбор полетов

Электронный блок управления (ЭБУ) электроусилителя руля, закреплен в неудачном месте, под радиатором печки отопителя … Любые протечки в этой части вызывают намокание (ЭБУ), после чего вы почувствуете, что гидроусилитель руля не работает и руль стал тяжелым.

Если во время вождения вы заметите, что стрелка тахометра или спидометра находится на нуле и не двигается, будьте уверены, что (EUR) вашего автомобиля не работает. Это потому, что эти устройства и (EUR) задействованы от одних и тех же датчиков.

Чаще всего на Калине. Покупка нового датчика и его замена решают эту проблему. Очень часты случаи, когда замена датчиков не помогает, (ЭУР) все равно не работает. Начните методично прощупывать всю цепь проводов, относящуюся к системе (ЭУР).

А низкое качество изготовления, соединительные вилки и колодки, самостоятельно разрывают электрические цепи в самый неподходящий момент.


ГУР ​​Калина, плохо себя ведет при падении бортового напряжения … Если вместо 15 Вольт выдает меньше 30, то может не работать и электронный блок управления, ГУР.

Снятие и установка еврокалины. Почему на Калине не работает электроусилитель руля? Устраняем проблему Ремонт блока управления еврокалина

Калина последняя модель

Электроусилитель руля устанавливается на автомобили Lada Kalina.Его конструкция очень проста, он состоит из одного блока, поэтому даже «стандартный» антистатический аппарат может быть без проблем установлен. Он не содержит жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У этого механизма есть особенность: он может работать как на малых, так и на высоких оборотах. Второй вариант нежелателен, так как малейшее движение рулевого колеса может привести к тому, что автомобиль унесет в канаву или на обочину дороги.

Схема электроусилителя руля Лада предусматривает работу механизма на разных скоростях, а при движении он либо функционирует, либо отключается. Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки. Желтая лампа на приборной панели … На ней изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее нет возможности, следует вынуть предохранитель, отвечающий за работу электроусилителя.При этом следует учитывать, что ЭМУР может отказаться не только от старой, но и от новой Калины, не успевшей пройти обкатку.

Причины поломки евро

Вот этот полезный автоузел

Основная причина неисправности кроется непосредственно в электроусилителе. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения.Ремонт устройства может стоить немалых денег, поэтому, если автомобиль все еще находится на гарантии, лучше обратиться к дилеру. Если усилитель полностью вышел из строя, выключите питание. В этом случае рулевая рейка будет принимать крутящий момент в обход электромеханического усилителя.

Еще одна частая неисправность — это поломка датчика скорости. Именно этот датчик отвечает за работу электроусилителя на разных скоростях. ЭУР работает на полную мощность только при движении на очень низкой скорости.При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе. За этот алгоритм работы отвечает датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Kalina с электроусилителем руля управление на высоких оборотах такое же, как и в «стандартной» триммерной модели без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем рулевого управления получает неверные данные.В результате ЭУР отключается, и водитель видит на панели приборов желтый индикатор, оповещающий об ошибке в электроусилителе.

Но неожиданного ремонта и сбоев системы можно избежать. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в компонентах автомобиля. Это самый простой и правильный способ избавиться от проблем. Если ЭУР сломается, вам придется его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой.Для этого потребуется гаечный ключ на 13, крестовая отвертка и отвертка с плоской головкой.

Перед тем, как приступить к разборке, установите колеса в прямое положение и снимите отрицательную клемму с аккумуляторной батареи.

Демонтаж электроусилителя

Первый шаг — избавиться от подрулевых переключателей. После этого отсоединяем все колодки с проводами от панели приборов. При необходимости демонтажа замка зажигания необходимо отверткой Phillips открутить 3 самореза.Далее снимается нижняя поперечина панели приборов. После этого нажмите на фиксаторы колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отключить блок прямо от подрулевых переключателей.

Как расположен агрегат в машине

Кронштейн закреплен 4 гайками, которые необходимо открутить. Затем всю рулевую колонку аккуратно опускают на пол. Найдите болт крепления кардана к рулевому валу.Открутите его ключом на 13, не давая гайке проворачиваться таким же образом. Болт снимается и клеммное соединение открывается с помощью прочной отвертки с плоским лезвием. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Затем проводится необходимый ремонт электроусилителя руля и начинается сборка агрегата.

Будьте осторожны, чтобы не повредить проводку при разборке. Как можно точнее отметьте расположение валов и шестерен, чтобы в дальнейшем не было неудобств при повороте руля.Установка ЭУР производится теми же инструментами, только в обратном порядке. Самое главное, чтобы все отметки на валах совпадали. Не будет лишней помощь партнера.

Заранее установите нижний шарнир на вал-шестерню. Сначала подсоедините промежуточный кардан непосредственно к рулевому валу, затем с помощью торцевого ключа на 13 отверните гайку, предназначенную для затягивания промежуточного вала. Выверните болт и осторожно отсоедините верхнюю петлю от нижней.Первым делом устанавливают нижнюю петлю, после чего вал поворачивают до тех пор, пока отверстие в верхнем шарнире не окажется под болт в нижней части вала. Теперь осталось только соединить петли и затянуть болтом. Затем подсоедините разъемы и установите облицовочные панели.

EUR ошибка на приборной панели

ЭУР подаст сигнал о неисправности бортового компьютера

Владельцы автомобиля Калина с установленным электроусилителем наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелась лампочка «ошибка евро».Причиной тому может быть как полный сбой системы, так и ее некорректная работа. Стоит отметить, что датчик светится желтым, а не красным светом. Это значит, что можно управлять автомобилем без исправного электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.

Больше усилий придется приложить к рулю, если полностью выключить ЭМУР. Сделать это довольно просто, сняв предохранитель, отвечающий за питание блока управления. Если не работает гидроусилитель руля или в его поведении наблюдаются какие-то странные явления, лучше вынуть предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Езда без электрического усилителя может быть трудной. По привычке руль кажется тесноватым, но на самом деле он такой же, как и на Калине «стандартной» комплектации.

Причины выхода из строя ЭМУР две: неисправность датчика скорости или поломка блока управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снять блок управления и обратиться к опытному электрику для установки нового.Если действует гарантия, необходимо показать машину специалистам автосервиса.

Если вы все же хотите снять и установить блок управления самостоятельно, вам понадобится всего лишь крестовая отвертка из инструментов. Сначала снимаются все пластиковые панели под рулевым колесом для облегчения доступа к агрегату. И не забудьте отключить аккумулятор, чтобы избежать проблем с проводкой. Пластиковая накладка, расположенная внизу панели, крепится тремя винтами. Их необходимо открутить и снять крышку.

Вид на сам блок управления открывается после снятия крышки. Все штекеры должны быть отключены от блока управления EMUR. Сам блок крепится двумя болтами. Открутите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще прикреплен к записи. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которые будут тянуть блок управления к пластине. Теперь остается прикрутить к пластине новый блок и аккуратно установить все в обратном порядке.Закрепите коробку двумя болтами, затем подсоедините все заглушки, после чего можно приступать к сборке панелей обшивки.

На автомобиль Лада Калина в зависимости от комплектации может быть установлен электромеханический усилитель руля. Он действует на рулевой вал. Команды на его включение подаются различными датчиками. При запуске двигателя при работающем стартере отключается электромеханический усилитель (ЭУР). Он вступает в работу после достижения частоты вращения коленчатого вала 400 об / мин … Сигнал ему об этом дает датчик частоты вращения коленвала, он же тахометром работает. При движении автомобиля со скоростью более 60 км / ч ЭУР отключается. Он получает данные о величине скорости автомобиля со спидометра, а точнее с датчика скорости. Электронный блок управления контролирует работу ЭУР.

При выходе из строя электроусилителя руля на панели приборов загорается контрольная лампа с символом рулевого колеса … Учитывая, что чаще всего выходит из строя датчик скорости, ЭУР естественно отключается и работать не будет, хотя сам исправен. Электронный блок управления не дает ему работать, так как не получает сигнал от датчика скорости. Не очень удачное расположение электронного блока управления, так как если радиатор отопителя не герметичен, на него попадет антифриз. Мокрая стружка не подойдет. Естественно, водитель это почувствует, поскольку рулевое управление становится тяжелее.

Электромеханический усилитель руля

Калины чувствителен к бортовому напряжению.По техническим условиям его рабочее напряжение должно быть в пределах 10,8 — 15 вольт. Но бывают случаи, когда ЭУР отказывается работать, даже если генератор выдает напряжение 13 вольт. Виновником в этом случае является не сам генератор, а его реле напряжения. При выходе из строя электромеханического усилителя рулевого управления из соображений безопасности необходимо установить колодку из гнезда предохранителя на 50 А. В этом случае вы можете продолжить движение, но без усилителя.

Назначение ЭУР, как известно, — обеспечить более комфортное управление транспортным средством.Сравнительно не так давно отечественные автомобили стали оснащаться гидроусилителем руля. Что на автомобиле Лада Калина представляет собой электроусилитель руля, какие неисправности для него характерны и как заменить блок, читайте ниже.

[Скрыть]

Компоненты рулевого управления с электроусилителем и принцип его работы

На автомобиле Lada Kalina электроусилитель руля представляет собой специальный узел, который подключается к системе рулевого управления и позволяет обеспечить мягкую и плавную работу рулевого колеса. .В связи с тем, что в автомобиле установлен электроусилитель, тяга при повороте руля будет более качественной, соответственно водителю потребуется приложить меньше усилий.

Что касается конструкции самого устройства, то по стандарту он состоит из:

  • в первую очередь, в схему электроусилителя руля входит электродвигатель;
  • Не менее важным узлом является блок управления;
  • зубчатое устройство;
  • Система также оснащена тремя контроллерами — крутящим моментом, частотой вращения и частотой вращения коленчатого вала.

Система электроусилителя руля направления Калина, как видите, в целом проста по конструкции. Несмотря на свою простоту, даже такое устройство позволяет получить все необходимые данные и упростить управление транспортным средством. Бортовой компьютер используется для контроля работы агрегата. Следует отметить, что не всегда сам узел функционирует. Он срабатывает при достижении числа оборотов 400 в минуту и ​​выключается, если скорость автомобиля будет выше 60 км / ч.

В соответствии со схемой подключения такие ограничения позволяют обеспечить наиболее оптимальные характеристики и позволяют водителю управлять Kalina в интервале, который считается наиболее сложным. Кроме того, такие функции были реализованы производителем из соображений безопасности. Ведь при движении на большой скорости работа рулевой рейки с электроусилителем более опасна. Как мы уже сообщали, использование этого узла делает руль более чувствительным, соответственно, это может привести к определенным рискам при движении на большой скорости.Таким образом, при движении со скоростью более 60 км / ч устройство автоматически выключается, что делает общее движение водителя в автомобиле более безопасным.

EUR Неисправности и последующая диагностика прибора

Как уже было сказано выше, установка электроусилителя руля на Калину подразумевает использование достаточно простого по конструкции устройства. Соответственно, ремонт агрегата и выявление неисправностей в целом не особо сложная процедура. Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, выбрана производителем не очень удачно.Это потому, что установка ЭУР проводится под радиатором отопителя. Так что при использовании автомобиля в зимнее время на узел будут влиять различные температуры, в частности их разница.

Это то, что во многом влияет на поломку агрегата и, как показывает практика, на самом деле случается довольно часто. Выход из строя электроусилителя руля связан с появлением проблем в работе управления автомобилем и появлением различных неисправностей.

Как правило, выходу из строя механизма способствуют:

  • отсутствие импульса от регулятора скорости;
  • неисправность блока управления системой;
  • слишком низкое напряжение в бортовой сети автомобиля;
  • превышена допустимая скорость агрегата.

Справа внизу индикатор в виде руля направления с восклицательным знаком — указывает на неисправность

евро. Эти факторы, как показывает практика, способствуют поломке механизма.Что касается диагностики, то она проводится блоком управления Калины самостоятельно при запуске агрегата и анализе исправности всех систем. Если какой-либо из компонентов не передает соответствующий сигнал, блок управления автоматически добавляет его в список неработающих устройств. Соответствующую информацию можно увидеть на панели управления. В частности, если речь идет о выходе из строя ЭУР, то на приборке появится оранжевый индикатор в виде руля с восклицательным знаком.

В соответствии с сервисной инструкцией производитель заявляет, что проблема неисправности агрегата должна быть решена в кратчайшие сроки. Поэтому автовладельцу необходимо двигаться с пониженной скоростью до ближайшей станции ремонта, обслуживания и ремонта. Но это все — официальные данные, на самом деле ситуация несколько иная.

Как правило, появление индикатора на панели управления не означает необходимости ремонта, обычно его появление свидетельствует о неисправности в работе агрегата.Речь может идти как о неисправностях в работе силовых цепей, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на панели приборов не влияет на работу агрегата в целом (автор видео — канал CompsMaster).

На самом деле проблемой считается поломка, при которой слишком низкая чувствительность рулевого управления. Подобные неисправности возникают довольно часто и, как правило, их нужно решать действительно немедленно.В противном случае игнорирование проблемы может привести к печальным последствиям. Чтобы быстро решить проблему, сначала нужно демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы можете добраться до ближайшего СТО для ремонта.

Работники ВАЗ утверждают, что ЭУР ремонту не подлежит. Замените, если он сломался!

Замена электроусилителя руля

Процедуру замены узла в автомобиле Лада Калина должны проводить исключительно опытные специалисты.В случае, если гарантийный срок вашего транспорта еще не истек, то, конечно, для устранения проблемы вам нужно обратиться к официальному дилеру … Если гарантия на автомобиль больше не действует, а, как известно, стоимость ремонта может быть довольно высокой. , вы можете попробовать решить проблему, заменив блок. Но прежде чем приступить к ее устранению, необходимо учесть, что сама процедура замены не отличается особой простотой. Так что если у вас нет технических знаний, опыта и навыков для выполнения этой задачи, то лучше даже не пытаться ее выполнить.

Всегда помните, что неправильные действия при ремонте могут привести не только к полному выходу из строя системы, но и к довольно сложному и дорогостоящему ремонту агрегата. Так что установку электрического усилителя следует проводить только после того, как вы изучите все компоненты, детали и особенности системы. В этом случае в первую очередь необходимо ознакомиться со схемой подключения узла. Для демонтажа системы придется частично разобрать центральную консоль, а именно панель, установленную под рулевым колесом.Вам потребуется отсоединить все провода, идущие к узлу.

Как показывает практика, установка нового агрегата в большинстве случаев может не потребоваться, так как обычно проблема решается проведением профилактических мероприятий. Фактически, одна из самых распространенных проблем в узле — это стук. Этот стук обычно возникает при повороте рулевого колеса и в большинстве случаев сопровождается писком. Чтобы решить эту проблему, достаточно будет просто смазать узел. Если это не помогло, то дальше потребуется провести более тщательную диагностику или заменить узел.

Извините, в настоящее время нет доступных опросов.

Видео «Инструкция по замене электроусилителя на Калину»

Подробная пошаговая видео-инструкция по замене узла в автомобиле Лада Калина представлена ​​на видео ниже (автор видео — канал Сергей Цапюк).

Электроусилитель руля — это устройство, обеспечивающее более комфортное вождение. Не так давно автомобили отечественного производства начали оснащаться ЭУР, в частности, в этой статье мы поговорим о Ладакх Калине.Какие могут быть неисправности ЭУР Калины и каковы способы их устранения? Ответы на эти и другие вопросы ищите ниже.

[Скрыть]

Причины поломки ЭУР

Почему электроусилитель руля на Лада Калина не работает, отключается и отказывается работать, по какому признаку руль с ЭУР стучит, заклинивает, кусает или скрипит? Чтобы отремонтировать систему своими руками, необходимо знать, как проводится диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя происходит из-за поломки самого блока и выхода усилителя из строя. Неисправности подобного рода устраняются путем тщательной проверки системы для выявления точной проблемы.

Как показывает практика, часто выход из строя электроусилителя (выход из строя) связан с поломкой регулятора скорости.

Эффекты:

  • клинья рулевого колеса,
  • заедания
  • затягиваются
  • прочие

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР в разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких оборотах.

Итак, коротко о причинах неработоспособности ЭУР:

  1. Неисправен регулятор скорости либо блок управления не принимает либо пропадает сигнал от него. В этом случае причина может заключаться как в поломке датчика, так и в поврежденной проводке или плохом контакте контроллера с бортовой сетью.
  2. Падение напряжения в электросети автомобиля. Причины могут быть разные, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием в автомобиле электрооборудования несоответствующей мощности.
  3. Превышено допустимое количество оборотов коленчатого вала.
  4. Некорректная работа или отказ модуля управления. В зависимости от причины может потребоваться ремонт блока управления; необходимо провести более детальную диагностику.

Диагностика

Коды ошибок

s1044 — неправильная последовательность датчика положения ротора (DPR)

c1621 — неправильное напряжение 5V

s1622 — неисправность цепи сигнала скорости

c1011 — цепь сигнала скорости двигателя автомобиля, нет сигнала — делить сигнал с датчика Холла (или штатного тахометра через ограничитель напряжения) на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение на основном выходе датчика крутящего момента — возможно, что крышка вала изношена изоляция и средний, зеленый провод замыкает на массу

Ремкомплект

Не может быть, альтернативный вариант беру на разборку, цена нового более 20 тысяч рублей

Демонтаж и разборка электроусилителя

Перед снятием усилителя нужно демонтировать все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте приборы, не забудьте отсоединить разъемы от источника питания.

Как снять ЭУР своими руками:

  1. После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуля управления. Когда эти шаги будут выполнены, вы можете отсоединить разъем от переключателей.
  2. Кронштейн системы закреплен гайками, их нужно будет открутить гаечным ключом.
  3. После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам нужно будет найти болт, которым стабилизатор крепится к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет ослабить, после чего аккуратно демонтируют промежуточный вал.
    На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы при дальнейшей установке. В случае несовпадения меток на валах это может вызвать неисправность усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР.
  4. При демонтаже агрегата его нужно будет разобрать и заменить неисправные элементы.Дальнейшее редактирование производится в обратном порядке (видео Мурзика Белого).

Как затянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

  1. Для начала нужно отсоединить аккумулятор, для этого отсоединить от него клеммы. Откручиваем держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям. После этого аккумулятор вынимается и откладывается в сторону.
  2. Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
  3. Сделав это, необходимо сдвинуть эту стойку вперед до тех пор, пока платформа не будет отсоединена от подушки воздушного фильтра замка корпуса … После этого полосу можно отодвинуть назад, это обеспечит более свободный доступ к направляющей сам.
  4. На следующем этапе вам нужно будет залезть под поручень рукой. Непосредственно под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет разобрать, это позволит ключу получить доступ к регулировочной гайке.
  5. Для проведения регулировочных работ потребуется специальный ключ для натяжения рейки, без него процедура регулировки не состоится. Используя этот ключ, нужно пролезть под поручень автомобиля, чтобы установить инструмент в нужное отверстие.
  6. При регулировке соблюдайте осторожность, чтобы не перетянуть направляющую. Если его затяжка будет очень сильной, то при поворотах рейка будет заедать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, это зависит от того, насколько ослабла гайка, но обычно при выполнении такой работы гайка затягивается примерно на 30 градусов. Этого должно быть достаточно, чтобы все наладилось.
    После завершения настройки необходимо будет проверить правильность данной задачи. То есть нужно будет следить за тем, чтобы руль нормально поворачивался в любое положение до упора и не было стука. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

4. Расположение регулировочной гайки.

Как можно смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, порядок действий следующий:

  1. Сначала нужно снять пластиковый кожух, для этого открутить болты, которые его фиксируют.Для откручивания используйте отвертку Phillips. Также желательно демонтировать нижнюю поперечину панели приборов, расположенную под рулевым колесом.
  2. Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпускать вниз.
  3. Открутите еще один болт, после чего можно будет проводить смазку напрямую.
  4. Сначала рулевое колесо поворачивают влево до упора. Смазку наливают в шприц объемом 10 см3 и распыляют в получившееся отверстие.Вам нужно выбросить все 10 кубиков.
  5. Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка разбрызгивается.
  6. После этого следует повернуть руль в среднее положение и снова сбрызнуть смазку в отверстие.
  7. Далее руль нужно провернуть в разные стороны до упора несколько раз. Смазка повторяется еще раз.
  8. Затем все компоненты собираются в обратном порядке.

Можно ли затянуть электроусилитель рулевой рейки. Стук в рулевой рейке на Лада Калина: причины и ремонт

Каждый автолюбитель хочет, чтобы в его машине все было на высоте, все было в идеальном порядке и работало как часы. Есть автовладельцы, которые не хотят водить машину, пока не исправят царапину на бампере. Царапина, конечно, неприятно, но ездить можно. Но когда начинается стук, то тут уже до паники, и не всегда безосновательной. В этой статье мы рассмотрим устранение стука в рулевой стойке, затянув контргайку.

Рулевая рейка — простота и надежность

Рулевой механизм автомобиля предназначен для изменения направления его движения. Он разрабатывался и тестировался более ста лет, но кропотливые дизайнеры все еще находят новые решения для улучшения его работы.

Рулевая рейка не исключение — относительно простой и надежный механизм, принцип действия которого основан на взаимодействии пары «зубчатая рейка-червяк рулевого вала», преобразующей вращательное движение рулевого вала в движение рулевых тяг вперед-назад.

Признаки необходимости подтяжки рулевой рейки


Сначала убавьте громкость магнитолы и послушайте подвеску. Если на небольшой скорости наблюдается стук на мелких неровностях, конечно, причин может быть несколько, но наиболее вероятная — это люфт рулевой рейки. Во-вторых, необходимо постоянно следить за люфтом рулевого управления, его наличие также свидетельствует о том, что рулевая рейка не работает в штатном режиме.

Более того, наличие люфта — неприятный звоночек, он дает непредсказуемую реакцию рулевого управления в ответ на ваши действия, и даже при люфте в 10 градусов вы не пройдете гос.

Процесс подъема, видео


Есть несколько способов затяжки. Один из них — способ снятия рейки. Снятый рельс зажимается в тисках, а затем специальным ключом гайка затягивается на 10-15 градусов, поворачивая ее против часовой стрелки.


После этого следует проверка на люфт и, при необходимости, процедура повторяется, так как люфт может быть большим или меньшим. Перетягивать нежелательно, руль будет сложно повернуть.Достоинством этого метода является удобство регулировки, недостатком является то, что рулевую рейку приходится снимать, а затем ставить на место, а это требует времени, определенных знаний и навыков.

Второй способ более простой, не требует снятия рулевой рейки, достаточно снять аккумулятор и площадку под ней на четырех болтах, но это намного проще и быстрее, чем снятие и установка рулевой рейки. Таким образом, мы получаем доступ к рулевой рейке и рулевым тягам.


Берём тягу рукой и начинаем с силой трясти. Характерный стук сразу укажет на наличие люфта. Стопорная гайка находится на рейке за левой тягой снизу, ее нужно нащупать пальцем. Теперь задача — залезть в гайку ключом, а затем повернуть ее против часовой стрелки. Проверяем на люфт и при необходимости подтягиваем еще.


Но на видео есть еще один вариант бандажа, даже без снятия батареи:

Ремонт, цена

Подтяжка лица — довольно простой и быстрый способ, но часто это лишь частичное, временное решение проблемы.Ведь появление люфта может быть вызвано разными причинами — может быть поврежден пыльник, могут протекать прокладки и мало ли что еще, то есть высока вероятность того, что рулевая рейка работает всухую. В этом случае есть риск, что через короткое время после затяжки он может просто заклинивать. Поэтому поиск неисправности рейки будет очень кстати, хотя бы внешний осмотр, он позволит убедиться, что пыльники и гофрированный кожух не повреждены.


Если есть подозрение на необходимость ремонта, подумайте, сможете ли вы его освоить самостоятельно.Будьте готовы провести в интересных позах целый день, а для выполнения некоторых операций вам понадобится помощник. Вы знаете, как установить рейку, чтобы руль был ровным? В противном случае вы рискуете приступить к работам по переустановке.


Рулевая рейка Калина должна прослужить, по заявлению производителя, 10 лет без поломок. Однако очень специфические российские дорожные условия вносят серьезные коррективы в этот период, вынуждая автовладельцев периодически проводить такую ​​процедуру, как регулировка рулевой рейки.Кроме того, различные дорожные ямы и выбоины становятся причиной частых поломок рулевой системы Лада Калина, что вынуждает владельцев этого автомобиля нести дополнительные расходы.

Устройство системы управления автомобилем

С технической стороны рулевая рейка Лада Калина представляет собой механизм, в конструкции которого установлена ​​шестерня, закрепленная на валу, который соединен с рейкой и специальными тягами. Именно благодаря им происходит разворот автомобиля за счет преобразования поворота рулевого колеса в горизонтальный прогиб передних колес в нужном водителю направлении.

В настоящее время автопроизводители используют при производстве автомобилей 3 варианта реечной передачи:

  • механический;
  • гидравлический;
  • электрический.

Механический рельс является наиболее простым по конструкции и поэтому устанавливается на большинство современных вагонов … Здесь вращение специальных стержней осуществляется исключительно за счет физической силы водителя. Естественно, что управлять автомобилем, оснащенным таким устройством управления, довольно сложно.

Второй вариант оснащения автомобилей — это гидравлический механизм. Им оснащены модели Lada Kalina и Kalina 2. В результате их обладательница получает не только смекалку, но и легкость управления рулем. Большинство современных машин оснащено гидравлическим рулевым колесом.

Еще одним вариантом системы управления автомобилем, позволяющим снизить нагрузку на водителя, является электропривод рулевого механизма. В нем увеличение силы поворота происходит за счет встроенного в колонну рабочего электродвигателя.Это устройство используется только на автомобилях класса люкс и премиум, например, его можно встретить как дополнительную опцию топовой комплектации Lada Kalina.

Кроме того, существует смешанный вариант гидроусилителя руля — электрогидромеханический. В нем сочетаются все положительные черты гидроусилителя и электроусилителя. Вы можете увидеть его, например, в машине.

У каждого типа системы управления есть свои преимущества и недостатки, но они выходят из строя примерно с одинаковой частотой. Более того, если выход из строя механической системы контроля направления движения автомобиля приводит к относительно низким затратам на его ремонт, сбои в работе гидравлики и электросистемы могут привести к очень серьезным расходам со стороны автовладельца.

Основные работы по регулировке механизма

Основной вид Ремонтные работы Рулевой механизм считается регулируемым, а если рулевую рейку для Калины можно отрегулировать самостоятельно, то на спортивной модификации ее регулировать довольно проблематично.

Ремонт рулевого механизма Калина может понадобиться по следующим причинам:

  • ослабление крепления рулевой рейки;
  • износ рулевых реек или шестерен;
  • плохая регулировка зацепления пары;
  • высокая степень износа втулки в месте ее соединения с рейкой и рулевой тягой.

Рельс затягивается, чтобы использовать эту процедуру для уменьшения или полного устранения люфта в механизме управления движением транспортного средства.

Это позволяет значительно улучшить управляемость автомобиля в различных дорожных и погодных условиях. Кроме того, может потребоваться подтянуть рулевую рейку, даже если изначально она была установлена ​​неправильно. Для этого обычно ослабляют затяжку регулировочного винта, при этом рулевое колесо становится легче и управлять машиной становится легче.

Кроме регулировки, при затруднениях в ее эксплуатации имеет смысл смазать рулевой механизм. О том, как это сделать и как отрегулировать рулевую рейку, можно узнать из. Кроме того, в нем указывается тип смазки, рекомендованный производителем, и описывается конструкция рулевой рейки.


В этом случае есть 2 способа провести операцию регулировки рулевого механизма:

  • с разборкой рельса;
  • прямо на машине.

Рулевой механизм обычно разбирают в случае серьезной поломки, то есть при ее непосредственном возникновении. Обычно требуется замена некоторых частей механизма, и не все автовладельцы могут провести эту процедуру самостоятельно.

В том же случае, когда необходимо провести относительно простые процедуры, например, для устранения люфта и ударов, а также для затяжки или ослабления рельса, это можно сделать самостоятельно, не снимая рулевой механизм с автомобиля. .За советом можно привлечь более опытного автовладельца.

Правильность работы системы рулевого управления любого автомобиля — важное требование безопасности на дороге. Ремонт рулевой рейки на Калине необходимо производить при появлении подозрительных звуков. Как показывает практика, многие автолюбители спокойно относятся к тому, что при повороте руля возникает стук или скрип, а это может свидетельствовать о том, что стучит рулевая рейка. Ремонт рулевой рейки на Калине лучше всего производить на СТО, но можно и самому.

Рулевой механизм: 1 — пыльник; 2, 20 — болты; 3 — шайба; 4 — сальник; 5 — крышка картера; 6, 17 — уплотнительные кольца; 7 — сепаратор; 8 — ведущая шестерня с подшипником; 9 — рулевая рейка; 10 — защитный колпачок левый; 11 — упорная опора; 12 — скоба; 13 — заглушка; 14 — стопорная гайка; 15 — стопорная пружина; 16 — стопорное кольцо; 18 — остановка рельса; 19 — стопорная вставка; 21 — стопорная пластина; 22 — накладка; 23 — хомут; 24 — защитный чехол; 25 — правый защитный колпак; 26 — корпус рулевого механизма

Конструктивные особенности

Система рулевого управления Lada Kalina включает в себя электроусилитель и рулевую колонку, регулируемую по высоте и углу наклона.Рулевой механизм представляет собой рулевую рейку с изменяемым передаточным числом. Рейка входит в зацепление с картером двигателя через шестерню с косыми зубьями, шаг которых различается по длине рейки. На рисунке представлена ​​конструкция рулевой рейки Калины.

Рулевая рейка на Калине прижимается к шестерне пружиной. Трение снижает пластиковая гильза … Сжатие пружины регулируется регулировочной гайкой (заводской зазор между рейкой и валом составляет 0,1 мм).Второй конец рейки упирается в пластиковую втулку. Регулировка зазора помогает исключить стук.

Вал системы рулевого управления установлен в подшипниках (один в кронштейне колонки, другой в корпусе гидроусилителя). Кронштейн колонки крепится к кронштейну педали (спереди) и к кронштейну кузова. Кронштейн колонны с трубой соединен в виде шарнира из двух пластин, что позволяет изменять положение руля направления, а диапазон перемещения ограничивается прорезями в пластинах.

Для фиксации положения трубы используется рычаг, который соединен с регулировочной втулкой. Он ввинчивается в стяжной болт, расположенный в пазах пластины. При повороте рычага втулка поворачивается, ослабляя фиксацию пластины, что позволяет менять положение руля. Пружины между пластинами и кронштейном тянут трубу вверх по мере ослабления крепления.

Рулевое управление Lada Kalina имеет две рулевые тяги и поворотные рычаги. Шток состоит из внешнего и внутреннего наконечника и регулировочной резьбовой втулки, которая при повороте изменяет длину штока.Желаемые регулировочные стержни фиксируются болтами. Шток соединен с поворотным рычагом с помощью внешнего шарнирного наконечника.

Электроусилитель Kalina снижает усилие на рулевое колесо. Он собран на базе электродвигателя с коробкой передач, расположенной под кожухом рулевого колеса. Электронный блок, управляемый усилителем, принимает сигналы от датчиков скорости автомобиля, вращения вала и крутящего момента рулевого управления.

Принцип работы усилителя основан на том, что в неподвижном состоянии автомобиля момент на рулевом валу задается наибольшим, а при движении он уменьшается с увеличением скорости. На панели приборов установлен индикатор ГУР.

Причины посторонних звуков, снятие рейки

Часто возникают ситуации, когда при повороте руля Лады Калины слышно стук и дребезжание. Такие посторонние звуки могут быть слышны постоянно или появляться после длительного пребывания. Если что-то дребезжит в рулевом механизме, следует выяснить причины этих шумов. Часто они вызваны износом шаровой опоры. Такой дефект может привести к невозможности движения, а деталь нужно будет своевременно заменять.

Причиной стука или скрипа руля иногда является повреждение гранаты. При выходе из строя рулевых реек помимо стука возникает отдача руля или появляются признаки поклевки руля. В этом случае рулевую рейку нужно будет отрегулировать или отремонтировать, а возможно, и заменить. Шумы появляются при износе втулки амортизатора. Стук может быть вызван ослаблением болтов крепления картера.

Конструкция рулевой системы Калина такова, что подтянуть рулевую рейку, регулировку пружины можно только после снятия рейки. Он снимается в следующем порядке … Передняя часть автомобиля поднимается с помощью подъемника или козелка. Со стороны салона вывернут шлицевой болт рулевой колонки.

Точка крепления находится под педальным блоком. Передние колеса автомобиля сняты. Затем откручиваются и снимаются гайки поворотных кулачков. Аккумулятор вынимается из-под капота вместе с платформой. Отражатель тепла удален. Наконец, откручиваются гайки крепления рулевой рейки к кузову.После этого рейку можно вытащить.

При разборке, регулировке и ремонте рулевой рейки Калина вам понадобится следующий инструмент:

  • специальный ключ для регулировки рейки ВАЗ;
  • индикатор часового типа;
  • отвертка, плоскогубцы, набор торцевых ключей и ключей;
  • молоток;
  • молоток;
  • съемник рулевого наконечника;
  • суппорты;
  • долото;
  • щетка.

Любые посторонние звуки при повороте руля должны насторожить водителя.Необходимо сразу выяснять причины их появления. Ремонт и регулировка рулевой рейки Kalina позволяют повысить безопасность движения.

Регулировка пружины и гидроусилителя руля

Очень часто причиной стука при повороте руля является ослабление нажимной пружины. Он обеспечивает необходимое усилие прижатия рулевой рейки к шестерне главного вала, которое устанавливается на заводе регулировкой и фиксацией пружины. Во время эксплуатации автомобиля пружина теряет эластичность, расслабляется.

Для увеличения силы нажатия пружины необходимо ее подтянуть, что делается после отключения рулевого механизма, но без снятия рулевой рейки. Ремонт рулевой рейки в этом случае заключается в установке необходимого зазора между рейкой и валом шестерни. Рулевая рейка установлена ​​в среднее положение и зафиксирована от движения.

Заглушка снимается с резины, и щуп индикатора помещается в отверстие регулировочной гайки упора так, чтобы он касался упора направляющей.Лучше использовать циферблатный индикатор. Затем, поворачивая вал-шестерню, толкающую упор, индикатор измеряет величину упора. Длина хода не должна превышать 0,05 мм.

Если это значение превышено, то это устраняется поворотом регулировочной гайки. Рулевая рейка фиксируется в положении, соответствующем необходимому зазору, а легкость вращения вала-шестерни проверяется в пределах всего возможного перемещения рейки.

Регулировочная гайка вращается с помощью специального ключа для регулировки рулевых реек ВАЗ.Не рекомендуется сильно затягивать гайку, что может негативно сказаться на максимальных оборотах руля. Если при повороте рулевого колеса есть люфт, пружину можно подтянуть, практически подобрав правильное усилие.

В этом случае сначала регулировочную гайку поворачивают на 20-25 °, а при повороте рейки проверяют наличие детонации. Если шум не исчез, то гайку снова подтягивают на 10-15 ° и так до устранения стука.В случае, когда затяжка пружины не помогает, требуется ремонт рулевой рейки.

Регулировку электроусилителя Калина лучше всего делать после снятия рулевой рейки, но это можно сделать без разборки с некоторыми неудобствами. Машину ставят на ремонтную яму так, чтобы спереди был доступ к усилителю снизу.

Зажимная гайка затягивается поворотом по часовой стрелке снизу, а при затяжке гайки сверху соответственно против часовой стрелки.В целях профилактики следует проверять состояние сальника, так как сальники быстро изнашиваются при сильном вывернутом рулевом колесе. Одновременно смазываются все элементы, особенно пыльники рулевых тяг.

Если вдруг во время движения вы стали слышать характерный стук (особенно при движении по неровной дороге) и непонятные звуки, скорее всего, это свидетельствует о неисправности такого важного элемента, как ВАЗ «Калина», как и всех других автомобилей этой марки. , имеет аналогичную конструкцию в этой части.Однако алгоритм его демонтажа и установки может немного отличаться. Поэтому сегодня мы рассмотрим, как делается затяжка и («Калина» ВАЗ) своими руками.

Элемент конструктивных особенностей

Для таких автомобилей как, например, «Калина» постоянный ремонт любых узлов и агрегатов — нормальное состояние. Даже самая надежная деталь рано или поздно выходит из строя, поэтому ремонтировать рулевую рейку придется всем владельцам. «Калина» имеет следующее устройство этого механизма:

  1. Рулевое колесо передает вращательное движение через колонну на ведущую шестерню.
  2. Последний, имея подвижное соединение с рельсом, передает ему эту энергию и заставляет ее двигаться.
  3. Концы тяг прикреплены к рулевой рейке, поворачивая колеса.

Пружина зажимная

Как видите, рулевая рейка («Калина 2117») имеет очень простое устройство. Поэтому сложностей с его настройкой и заменой возникнуть не должно. В общем, это так, но в конструкции стойки «Калиновская» есть одна маленькая деталь — нажимная пружина, регулирующая усилие контакта устройства с шестерней.Эта запчасть представляет собой разновидность конуса, но в процессе эксплуатации быстро теряет упругие свойства, и функциональность пружины значительно снижается. Поэтому возникает необходимость периодически подтягивать этот механизм, чтобы восстановить необходимые усилия. Кстати, эту пружину видно только из смотровой ямы, что сильно усложняет работу по ее регулировке.

Сама затяжка выполняется с помощью специального ключа, но сделать это в силу конструктивных особенностей моделей очень сложно, так как возникает необходимость демонтажа рулевой рейки.Ниже мы рассмотрим, как это делается.

Рулевая рейка («Калина»): снятие детали с автомобиля

Итак, с чего начать? Первым делом нужно приподнять переднюю часть автомобиля и закрепить задние колеса специальными упорами. Далее садимся в салон и откручиваем болт колонки. На «Калине» он расположен в районе педального блока, так что будьте готовы к непредвиденным трудностям.

Продолжаем ремонт рулевой рейки. После демонтажа передних колес «Калина» подвергается снятию гаек.Подготовку также следует проводить в моторном отсеке. Здесь снимаем клеммы с аккумулятора и вынимаем аккумулятор вместе с площадкой и отражателем. Далее нужно открутить гайки, прижимающие крепление рейки к кузову. Вот и все, теперь рулевая рейка (ВАЗ «Калина») успешно разобрана. Достаем из машины и ставим на ровную площадку.

Сейчас вторая часть ремонта. Здесь не обойтись без тисков, так как мы будем зажимать в них крышку рулевой рейки.После этого следует двигать рейку влево и вправо, поэтому мы диагностируем люфт. Если есть, попробуйте затянуть гайку пружины. Будьте осторожны — затягивать нужно не более чем на 10 градусов, а затем еще раз проверить прибор на люфт. Продолжаем так, пока полностью не устраним проблему. Помните, что если пружина будет слишком тугой, будет очень сложно повернуть руль даже с усилителем руля.

Поменять остальные детали

Еще обращаем внимание на то, как внешне выглядит рулевая рейка.«Калина» умеет хранить много секретов по обслуживанию, поэтому при малейших сомнениях в исправности элементов рельса меняем их на новые. В противном случае вам придется снова снимать эту деталь. Сами комплектующие можно приобрести в ремонтном комплекте. Для современного автолюбителя это не составит труда. После замены и регулировки всех необходимых узлов собираем рейку в обратной последовательности. Все, ремонт успешно завершен.

Можно ли затянуть рулевую рейку без разборки?

Несмотря на то, что в инструкции по эксплуатации автомобилей семейства Калина написано, что для регулировки этого механизма необходимо снимать его, некоторые автолюбители в целях экономии времени и сил подкручивают прямо в машине.Самый удобный способ добраться до регулировочного болта — спуститься в смотровую яму и найти его на днище в передней части кузова.

Поскольку эта деталь находится внизу, ее нужно затягивать по часовой стрелке. Если удастся добраться до него сверху, то наоборот — против часовой стрелки. Немедленно проверяем люфт. Но делаем это не руками и тисками, а через руль … В остальном же рейка подтягивается аналогично приведенному выше примеру.

Если после регулировки эта деталь по-прежнему издает шум и стук, значит проблема скрыта в одном из ее компонентов. Затем покупаем («Калина 2117») или покупаем новую деталь, после чего меняем ее целиком. Однако последний вариант используется только в крайнем случае. ВАЗ «Калина» доставит вас не более 3-3,5 часов. По мере накопления опыта этот срок значительно сокращается.

Рулевая рейка «Калина» ВАЗ: как увеличить срок службы?

Если ваш автомобиль оборудован гидроусилителем, то для увеличения срока службы деталей следует периодически проверять уровень масла в бачке ГУР и при необходимости доливать его до нормального уровня… Также для увеличения ресурса этого механизма рекомендуется просто следить за состоянием пыльников рулевых тяг и вовремя менять их. Если этого не сделать, будет течь жидкость, которая непременно попадет в рейку. А это уже может привести к поломке всего рулевого механизма. И ремонт обойдется гораздо дороже, чем набор новых пыльников.

Среди прочих рекомендаций отметим, что рулевой механизм следует своевременно осматривать на предмет износа сальников и сальников. Если вы заметили нарушение герметичности рельса, следует немедленно заменить поврежденную деталь на новую.

Обращайте особое внимание на свой стиль вождения. Перед попаданием в ямы специалисты рекомендуют тщательно «притормозить». Если этого не сделать, пострадают не только диски, но и рулевая рейка — точно не любит таких ударов. В некоторых случаях пренебрежение этим правилом может доходить до того, что тяга просто сгибается и не подлежит ремонту. В этом случае придется покупать новый рулевой механизм.Также не следует крутить руль до упора: тогда система гидроусилителя руля создает повышенное давление, а это приводит к быстрому износу сальников.

Итак, мы разобрались, как затянуть рулевую рейку на Калине и как увеличить срок ее службы.

В автомобилях семейства Калина-2 устанавливается рулевая рейка, аналогичная по конструкции рейке Гранта. Эта деталь передает усилие от рулевого колеса на стержни передней подвески. Если при движении вагона ощущается стук рельса, его необходимо как следует отрегулировать (подтянуть). Упомянутый здесь эффект можно наблюдать через 10-15 тысяч километров, а чаще он дает о себе знать на неровной дороге. Далее рассматривается, как эта проблема решается на практике. И решение сводится к повороту одной гайки.

Прежде чем пытаться исправить какую-либо проблему, хочется заглянуть в чертежи или руководство по ремонту. Известно, что каталог запчастей ВАЗ-2192 содержит следующий объект:


Так выглядит рулевая рейка на чертеже

Произойдет ли стук в рулевой рейке Калины-2, зависит от следующего: насколько точно будет отрегулирован элемент «14».Регулировочная гайка с отметкой «14» здесь выглядит практически незаметной. Но первое впечатление обманчиво. В каталоге, кстати, элемент назван «Стопорная гайка».

Важно знать, что упорная гайка имеет внешнюю резьбу. И крутится по часовой стрелке. А слова «затянуть рейку» означают вкручивание указанной гайки и не более того.

А теперь перейдем к практике и посмотрим, как в реальности выглядит рассматриваемый узел:


Если рельс демонтировать, это выглядит так

Гайка имеет нестандартную выемку и вращается только с помощью специального инструмента. Кстати, углубление закроется заглушкой. В каталоге он обозначен цифрой «15», а теперь посмотрим на специальный ключ, вид сверху:


Ключ регулировки стойки

Стопорная гайка повернута на небольшой угол. Речь идет о значениях 10-15 градусов. Что будет, если переборщить с затяжкой рейки? Стук исчезнет, ​​но рулевое колесо станет трудно вращать. Поэтому при необходимости гайку можно открутить.

Лирическое отступление

У Лады Калины рулевая рейка ни разу не стучит, если речь идет о новой машине. Что также верно для. Допустим, в вашем случае этого не сделано. Тогда не пытайтесь ничего исправить, а идите прямо к дилеру. По отзывам, рассматриваемый дефект — это гарантийный дефект, и большинство автосалонов так и поступают: заменяют рулевую рейку в сборе на новую.


Так выглядит замененный блок, рельс в сборе

Здесь есть логика.На заводе регулировка произведена правильно (это верно в 99,9% случаев). При обнаружении неисправности дилер меняет узел, не рассчитывая на регулировку для решения проблемы. На это хозяину тоже не стоит надеяться. Выбор остается за вами.

Самонастройка

Доступ к регулировочной гайке есть из моторного отсека, но для этого нужно снять аккумулятор, а также пластину крепления аккумулятора. Лучше загнать машину в яму, а потом снять защиту картера (брызговик двигателя).Если посмотреть снизу, сразу виден нужный элемент:


Вот эту гайку нужно крутить

А когда открываешь капот, то гайка чувствуешь, но не видишь. Его расположение обозначено на рисунке:

.


Принесите ключ для регулировки

Перед регулировкой из выемки вынимается резиновый колпачок. Его внешний вид показан на фото:

.

Снимите колпачок и установите ключ

Если не совсем понятно, что именно нужно делать, лучше обратиться в сервис.Ключ устанавливается в углубление и затем поворачивается на 10-15 градусов.

Если смотреть на рельс сверху, поворот ключа по часовой стрелке соответствует скручиванию. Ручка ключа идет от центра машины, значит, выполняется затяжка. Кстати, последнее верно при условии, что ручка обращена вперед.

Подготовительные действия, демонтаж ненужных деталей

Для снятия защиты картера необходимо открутить 4 самореза, расположенных в один ряд возле бампера.Также откручиваются два винта стандартным размером M6x16. В некоторых комплектациях защита состоит из двух частей, но в этом случае они крепятся только саморезами. Эти слова иллюстрирует следующая фотография:


Так работает защита картера в разных комплектациях

Сначала откручиваем саморез «10», а затем два винта «18». Во втором случае винтов будет больше (восемь).

А теперь давайте разберемся, как разобрать аккумулятор.Прежде всего отключите его клеммы. Затем вам нужно уйти в сторону. В целом действия выполняются по фото:

Откручиваем крепление клемм Демонтируем кронштейн крепления откручивая 2 гайки Снимаем аккумулятор и пластиковую накладку Продолжаем демонтаж откручивая 4 болта

сколько стоит и из чего состоит Схема усилителя руля автомобиля Лада Калина

Электроусилитель руля — это устройство, обеспечивающее более комфортное вождение. Не так давно автомобили EUR начали оснащать отечественными автомобилями, в частности, в этой статье мы поговорим о Lada Kalina. Какие могут быть неисправности Kalina ESD и каковы методы их устранения? Ответы на эти и другие вопросы ищите ниже.

Причины поломки

евро

Почему не работает электроусилитель руля на Лада Калина, выключается и отказывается работать, какие приметы руля с ЭУР, стук, заклинивание, кусание или скрип ? Чтобы отремонтировать систему своими руками, нужно знать, как проводится диагностика и что вызывает сбой.Чаще всего выход из строя усилителя происходит из-за поломки самого блока и выхода усилителя из строя. Неудачи такого плана устраняются путем тщательной проверки системы для выявления точной неисправности.

Как показывает практика, часто неработоспособность электроусилителя (выход из строя) связана с поломкой регулятора скорости.

Эффекты:

  • клинья рулевого колеса
  • заедания
  • затягиваются
  • и др.

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР в разных режимах движения.Усилитель на Калине срабатывает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких скоростях.

Итак, вкратце о причинах неработоспособности ЭУР:

  1. Неисправен регулятор скорости либо не приходит блок управления либо пропадает сигнал от него. В этом случае причина может заключаться как в поломке датчика, повреждении проводки, так и плохом контакте контроллера с бортовой сетью.
  2. Снижение напряжения в электросети автомобиля. Причины могут быть разными, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием несоответствующей мощности в электрооборудовании машины.
  3. Допустимая частота вращения коленчатого вала.
  4. Некорректная работа или отказ модуля управления. В зависимости от причины, блок управления может подлежать ремонту, следует провести более детальную диагностику.

Диагностика

Для проверки усилителя в автомобиле необходимо демонтировать пластиковую накладку на рулевой колонке, для этого открутить болты, фиксирующие ее снизу.

Далее нужно будет добраться до 8-контактного штекера, его распиновка следующая:

  • синий контакт подключен к зажиганию, на нем 12 вольт;
  • красно-коричневый контакт — кабель для подключения к тахометру;
  • серый контакт идет на автоматический регулятор скорости;
  • бело-розовый провод — индикатор управления усилителем;
  • черно-желтый контакт — диагностическая линия;
  • следующий контакт пустой, провод к нему не подключен;
  • коричневый контакт — масса;
  • пусто.

Более точные результаты можно получить, проверив усилитель с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попробовать проверить работу системы с помощью скрепки.

Для проверки сделайте следующее:

  1. Сначала выключите зажигание.
  2. Затем при помощи канцелярской скрепки нужно замкнуть контакты под цифрами 6 и 7 этой вилки, при этом саму вилку демонтировать не нужно.
  3. Далее нужно включить зажигание.
  4. После выполнения этих действий индикатор поломки ЭСР, расположенный на приборной панели, будет мигать, и по количеству миганий можно определить сбой системы (автор видео — Гоша Вахромеев).


Как моргнуть пиктограммами индикаторов, чтобы понять, где искать причину:

  • один длинный сигнал и один короткий сигнал — электроусилитель исправен;
  • один длинный и два коротких — нет сигнала оборотов двигателя;
  • один длинный и три коротких — вышли из строя или отсутствует питание регулятора момента;
  • одно долгое и четыре коротких мигания — проблемы в работе электродвигателя ЭУР;
  • один длинный и пять коротких — вышел из строя регулятор положения руля;
  • один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя;
  • один длинный и семь коротких — сбои в питании — напряжение либо слишком высокое, либо очень низкое;
  • один длинный и восемь коротких — вышел из строя модуль управления электроусилителем;
  • одна длинная и девять коротких — отказ регулятора скорости.

Коды ошибок

s1044 — неправильная последовательность датчика положения ротора (DPR)

c1621 — неправильное напряжение 5V

s1622 — неисправность сигнальной цепи скорости

c1011 — сигнальная цепь частоты вращения двигателя автомобиля, отсутствие сигнала — сигнал с датчика Холла (или штатного тахометра через ограничитель напряжения) деленный на 4 и поступающий на тахометр

c1022 — ошибка, напряжение основного выхода датчика крутящего момента — возможно, что крышка вала потрепала изоляцию и середину, зеленый провод замыкается на массу

Ремкомплект

Не бывает, альтернативный вариант — разобрать, цена нового больше 20 тысяч рублей

Разборка и разборка электроусилителя

Перед снятием усилителя необходимо разобрать все подрулевые переключатели.Снимите накладку рулевой рейки и снимите приборы, не забывая отключать разъемы от источника питания.

Как снять ЭУР своими руками:

  1. Сняв переключатели, необходимо будет демонтировать нижнюю поперечину панели приборов. Для этого нужно щелкнуть по креплениям, фиксирующим разъем с проводами, после чего отсоединить проводку от модуля управления. Когда эти действия будут выполнены, можно будет отсоединить разъем от выключателей.
  2. Кронштейн системы фиксируется гайками, их нужно будет открутить гаечным ключом.
  3. После этого рулевую рейку нужно будет аккуратно опустить вниз. Для этого вам потребуется найти болт крепления кардана к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. Когда болт будет снят, необходимо будет ослабить крепеж, после чего промежуточный вал аккуратно снимается.
    На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, поскольку его выполнение предотвратит возможные проблемы с установкой в ​​будущем. В случае несовпадения меток на валах это может вызвать неисправность усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР.
  4. При демонтаже сборки необходимо будет разобрать и заменить вышедшие из строя элементы.Дальнейшая установка производится в обратной последовательности (автор ролика Мурзик Белый).

Как затянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

  1. Для начала нужно отсоединить аккумулятор, для этого отсоединить от него клеммы. Откручиваем держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям.После этого аккумулятор снимается и убирается в сторону.
  2. Далее нужно поднять пластиковую подставку, под ней находятся еще четыре винта, они тоже откручиваются.
  3. Сделав это, необходимо, чтобы переместить эту позицию вперед, пока не отрывается платформы от подушки безопасности корпус фиксатора колодки. После этого площадку можно сдвинуть назад, это обеспечит более свободный доступ к самой направляющей.
  4. На следующем этапе вам нужно будет залезть рукой под поручень. Прямо под ним находится прорезиненный колпачок, как показано на фото, его нужно будет снять, это откроет доступ к регулировочной гайке для ключа.
  5. Для выполнения регулировочных работ потребуется специальный ключ для протягивания рейки, без него процедура регулировки не пройдет. Используя этот ключ, нужно пролезть под автомобильную рейку, чтобы установить инструмент в нужное отверстие.
  6. При регулировке соблюдайте осторожность, чтобы не перетянуть направляющую. Если ее подъем будет очень сильным, то при движении на поворотах рельс будет укушен, а это, в свою очередь, может повлиять на безопасность движения. Угол регулировки всегда разный, это зависит от того, насколько ослаблена гайка, но обычно при выполнении такой работы гайка затягивается примерно на 30 градусов.Этого должно быть достаточно, чтобы все исправить.
    После завершения настройки необходимо будет проверить правильность этой задачи. То есть нужно будет следить за тем, чтобы руль нормально вращался в любом положении до упора и не было стука. В случае стука регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

1. Сдвиньте стойку и отсоедините ее.

2. Под направляющей находится регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Расположение регулировочной гайки.

Как смазать и отрегулировать EUR?

Как и чем смазать усилитель?

«Литол» можно использовать как смазку, порядок действий следующий:

  1. Для начала нужно снять пластиковый кожух, для этого открутить болты, которые его фиксируют. Для откручивания используйте отвертку Phillips. Также желательно демонтировать нижнюю поперечину панели приборов, расположенную под рулевым колесом.
  2. Далее откручиваем два болта, которыми крепится сам усилитель, для этого понадобится ключ на 13. После этого можно отпустить колонну вниз.
  3. Открутите еще один болт, после чего можно будет проводить смазку напрямую.
  4. Сначала рулевое колесо поворачивается влево до упора. Смазку наливают в шприц объемом 10 см3, который необходимо распылить в образовавшееся отверстие. Вам нужно выбросить все 10 кубиков.
  5. Затем руль поворачивается вправо до упора — шприц снова уходит в отверстие, вся смазка закачивается.
  6. После этого руль нужно повернуть в среднее положение и снова залить смазкой в ​​отверстие.
  7. Далее рулевое колесо нужно несколько раз повернуть в разные стороны до упора. Операция смазки повторяется снова.
  8. Затем все составляющие элементы собираются в обратном порядке.

Схема подключения гидроусилителя рулевого управления со значками

С применением электроусилителя руля в современных автомобилях рулевое управление стало намного проще и комфортнее, а также повысилась способность маневрировать на малых и высоких скоростях.Тем не менее, с повышением комфорта росли и цены на обслуживание столь сложной техники. Именно поэтому ремонт электроусилителя своими руками — самый выгодный вариант.

Автомобили Лада Калина комплектуются как электрическим приводом усилителя, так и механическим. Несмотря на все различия, оба типа приводов имеют одно сходство — это общий узел, который можно быстро разобрать с последующей заменой и ремонтом.

Все неисправности ЭУР делятся на электрические и механические.

Электрические неисправности электроусилителя

При устранении неполадок в электросети обязательно снимите клемму с аккумулятора. Эту процедуру необходимо выполнять при любых электромонтажных работах в автомобиле.

Сбой задания

Бывает, что при повороте ключа в замке зажигания снова загорается иконка, сигнализирующая о неисправности в ЭУР. Возможная неисправность — поломка электродвигателя привода усилителя.Такую неисправность реально устранить самостоятельно, если есть знания у электрика. Если у вас нет возможности отремонтировать мотор, рекомендуется заменить его другим.

Отказ от работы также может быть в следующих случаях:

  • Перегорел предохранитель. Однако заменять предохранитель рекомендуется только после устранения причины его перегорания. Предохранитель предназначен для защиты цепи от короткого замыкания. Когда провода закорочены, они нагреваются, а плавкая вставка плавится, разрывая электрическую цепь.Возможно в схеме есть перекрытие проводов и их дальнейшее замыкание. Устраните причину и только потом замените предохранитель.
  • Плохой контакт в стыках, в результате чего в цепи усилителя отсутствует питание. Исправьте контакты или зачистите стыки проводов.

Датчик скорости

Одним из наиболее уязвимых элементов системы является датчик скорости. Это электрическое устройство, которое предназначено для управления электроприводом усилителя на различных скоростях.

Дело в том, что использование ЭУР на высокой скорости может стать причиной аварии, так как малейшее вращение руля приведет к сносу машины с дороги. Этот датчик считывает показания спидометра и с увеличением скорости ослабляет усиливающий эффект электростатического разряда. Таким образом, получается, что на высоких оборотах ЭСР работает так же, как при использовании механического усилителя.

Основная неисправность датчика — его выход из строя. Если датчик выходит из строя, схема усилителя не принимает показания спидометра и усилитель отключается.После этого на приборной панели загорается специальный значок (руль с восклицательным знаком). В этом режиме усилитель работает без электропривода и не мешает работе рулевого управления. В этом случае нужно просто снять предохранитель F31 в блоке слева от руля, чтобы полностью отключить цепь перед заменой датчика скорости.

В конце концов, чтобы решить эту проблему, нужно просто поменять датчик скорости.

Механические неисправности

К механическим неисправностям ЭУР относятся различные повреждения конструкции усилителя, его заклинивания, деформации и поломки.В случае возникновения механических неисправностей необходимо заменить только электрический усилитель.

Видео — Неисправность руля Лада Калина

Подведем итоги. Ремонт ЭУР Лада Калина своими руками возможен и необходим. Это сэкономит бюджет водителя и значительно повысит его квалификацию автомеханика. Поэтому, если вы не хотите отдавать большую сумму работникам автосервиса, вы можете отремонтировать ЭУР самостоятельно.

Электроусилитель руля — проблемное место на Ладе Калине.Наверняка это связано с тем, что отечественный автопром совсем недавно встретился с евро. АвтоВАЗу еще не удалось научиться делать надежные системы рулевого управления. Поэтому ремонт электроусилителя руля на Калине до сих пор частая практика. Но лучше всего это делают специалисты.

Дилетантство здесь было бы неуместным — это может только усугубить ситуацию. Система рулевого управления — важный агрегат, от эффективности которого зависит экономичность вождения и, конечно же, безопасность.

Ремонт электроусилителя руля на Калине — ответственное дело, требующее определенных знаний в области ЭСР. А поскольку такими знаниями обладает минимальное количество автомобилистов, то в основном при возникновении проблем водители едут на СТО, что в принципе правильно.

Как определить неисправность?

Несмотря на то, что для ремонта ЭУР требуется обращение в автосервис, первые симптомы неисправности вы обнаружите самостоятельно .

Калина на передней панели имеет специальный желтый индикатор, который в случае поломки электроусилителя загорается и сообщает об ошибке в системе. Если он загорелся, то у вас есть еще один повод посетить ближайшую автомастерскую. Но сразу стоит отметить, что желтый индикатор не сообщает о критической неисправности, а сигнализирует только о неисправности, позволяющей управлять автомобилем, но без участия ЭУР.

Если полностью вышел из строя электроусилитель руля, лучше сразу остановить и выдернуть из него предохранители .В Калине они находятся слева от руля. Теоретически при неисправности ЭУР должен отключиться самостоятельно. Однако один раз в этом нет необходимости. Поэтому для верности все же стоит позаботиться о предохранителях.

Возможные неисправности и их причины

Основная проблема, вызывающая поломку электроусилителя руля.

ЭУР, установленный на Калину, не работает с постоянной силой, приложенной к рулевой рейке.В полную силу усилитель начинает работать только тогда, когда машина движется с небольшой скоростью или прибывает в состояние покоя. Во время разгона мощность на рулевую рейку уменьшается. То есть чем меньше скорость движения, тем больше начинает работать ЭУР.

Естественно описанная неисправность может быть обнаружена только , когда автомобиль стоит на месте или движется с низкой скоростью .


Это повреждение можно устранить только полной заменой датчика скорости. И здесь необязательно идти в сервис.Все можно заменить на себя.

Вторая ошибка может быть скрыта в самом евро. В основном он заключается в самоотключении электроусилителя руля из-за того, что он не прошел самоконтроль. То есть устройство отключается само, чтобы не мешать водителю во время работы на машине.

Такая неисправность гарантирует выезд на СТО и требует хороших денег.

Дополнительные причины

Неполадки в работе электроусилителя руля могут вызвать:

  • падение напряжения из-за возможных разрывов цепи из-за неисправности проводки;
  • превышение значения оборотов двигателя;
  • недостаток информации

Многих владельцев «Калины» иногда пугают жуткие сказки про усилитель мощности, что он часто выходит из строя и заклинивает руль.Но не стоит относиться к этому серьезно, так как это полная чушь. Даже если усилитель выйдет из строя, все будет работать в обычном режиме, как будто его не было на вашем аппарате. Но есть случаи выхода из строя блока управления этого механизма, о демонтаже которых я расскажу ниже.

Снятие и установка электронного блока управления электроусилителем руля на Лада Калина

Для этого ремонта вам понадобится отвертка Phillips, на выполнение всей работы у вас уйдет не менее получаса.После того, как вы от него избавились, можете продолжать.

  • Сначала откручиваем три болта крепления пластиковой накладки под панелью:
  • После снятия становится доступным блок управления, как показано на фото ниже:

  • Следующим шагом будет отсоединение всех вилок с проводами из трех. Крепятся они как обычно с помощью защелок, снимаются очень просто.

  • Теперь можно отверткой Phillips открутить два крепежных болта, которые показаны на фото ниже:

  • После этого берем верхнюю часть и опускаем блок управления электропитанием вниз, так как он еще прикреплен к пластине.Он падает просто, достаточно приложить небольшое усилие и будет практически на самых педалях, это наглядно показано ниже:

  • А осталось совсем немного — открутить три болта крепления блока гидроусилителя руля от пластины, на которой он установлен:

  • А придерживая снизу, свободно вынимаем. Для справки, на моей Калине 2011 года выпуска стоит БУ корейского производства. И слава богу, что он не наш отечественный, качество корейской сборки будет лучше, чем у наших мастеров.По крайней мере, за 2,5 года эксплуатации у меня с собой ни разу не было усилителя мощности.

Если требуется замена, то устанавливаем новый модуль в порядке, обратном снятию. Но желательно, чтобы вам на Калине не приходилось менять этот элемент в электронике, что довольно дорого, в районе 5 500 рублей по некоторым официальным интернет-магазинам.

Задача электроусилителя рулевого управления (ЭУР) — уменьшить крутящий момент рулевого управления, что делает управление более комфортным.работает только в определенное время, когда рулевая колонка движется. Двигатель усилителя генерирует необходимый крутящий момент, который зависит от усилия на рулевом колесе.

Усилия рулевого управления измеряются с помощью специального датчика и затем передаются на блок управления усилителя, который управляет работой двигателя усилителя. Конструктивно электроусилитель состоит из одного блока, что упрощает его замену и ремонт. С другой стороны, зарубежные автопроизводители используют его редко, отдавая предпочтение гидроусилителю руля.

Регулярно электроусилитель должен работать на низких и средних оборотах двигателя, ошибочная работа электроусилителя на высоких оборотах может привести к падению автомобиля на бордюры или канавы, столкновению с отбойными молотками и дорожным ограждением.

ERM Признаки

Основным признаком неисправности в усилителе электрической мощности является срабатывание индикатора на панели приборов, индикатор имеет вид руля направления с восклицательным знаком. В зависимости от ситуации ЭУР будет отключаться автоматически, если этого не произошло, то это можно сделать вручную, чтобы предотвратить случайное нестандартное срабатывание и возникновение критической ситуации.Для отключения выньте предохранитель, расположенный слева от руля.

Автоматическое отключение электроусилителя рулевого управления возможно в следующих случаях:

  1. Падение сетевого напряжения ниже допустимого значения
  2. Нет сигнала от датчика скорости
  3. Превышение оборотов двигателя выше нормы

Последние причины вызваны неисправностями в системе датчиков или повреждением кабеля и могут быть легко устранены заменой датчиков или восстановлением цепей.

В некоторых случаях неисправность может быть связана с самим ЭУР. При включении зажигания в диагностической системе ЭУР возникает неисправность и поэтому она выключается. Если автомобиль находится на гарантии, лучше ремонтировать его в автоцентре или в выбранном автоцентром сервисном центре, так как сам блок усилителя достаточно дорогой, его цена порядка 11-13 тысяч рублей.

Если неисправность в работе ЭУР вызвана выходом датчика скорости из положения стоя, то ремонт будет намного проще, его легко заменить самостоятельно, если есть время и желание.

Датчик скорости передает в ЭУР информацию о скорости автомобиля, на основании которой рассчитывается сила крутящего момента на рулевом колесе. Если автомобиль движется на малых скоростях, в этом случае усилие рулевого управления будет максимальным, а с увеличением скорости усилие будет уменьшаться.

Если датчик скорости выходит из строя, то в блок управления ЭУР отправляется неверная информация; Таким образом, электроусилитель выключается и включается индикация неисправности на панели автомобиля.

Электроусилитель снятия

Если в процессе эксплуатации автомобилей сработала индикация неисправности ЭУР, а при движении автомобиля рулевое управление сопровождается рывками и отсутствует плавность вращения — это свидетельствует о проблемах с электроусилителем руля. Для начала нужно проверить предохранитель, иногда он может выйти из строя или окислиться, что вызовет перебои в работе ЭУР. Также необходимо проверить датчик скорости, что можно сделать в автосервисе.Если все эти элементы исправны, значит неисправность находится в ЭУР и ее необходимо заменить.

Для начала нужно разобрать неисправный блок. Для этого понадобится набор ключей, крестовая и плоская отвертка, ветошь. Перед ремонтом необходимо отключить аккумулятор (его отрицательный полюс) и выровнять колеса.

Следующим шагом является снятие переключателей на рулевой колонке. Для этого отсоедините все разъемы подключения проводов и шин от панели приборов.Также снимаем накладку, которая отключает звуковой сигнал, оказывая на себя силу. Отсоедините разъемы двух проводов от крышки переключателя.

Для облегчения доступа вы можете снять выключатель зажигания. Откручиваем три крепежных винта отверткой Phillips или отверткой и снимаем этот элемент. Ключом и гаечным ключом на 24 откручиваем гайку крепления рулевой колонки и легкими движениями из стороны в сторону снимаем руль.

Перед снятием необходимо отметить маркером его расположение относительно паза вала.Также откручиваем поперечную перегородку панели приборов. Таким образом, мы получим доступ к блоку управления ЭУР и вы сможете легко отсоединить штекеры проводов от блока. Также отключаем вилку от подрулевых переключателей.

Откручиваем кронштейн крепления и опускаем руль на пол машины. Шпонкой на 13 откручиваем крепление карданного вала к рулевому валу. Крепление фиксируется болтом, который аккуратно снимается, а зажим клемм открывается обычной плоской отверткой.Затем вы можете снять промежуточный вал.

В процессе разборки желательно разметить положения валов, рулевой колонки, шестерен относительно друг друга, что еще больше упростит сборку узлов и механизмов.

Замена электроусилителя

После необходимого ремонта электроусилителя или его замены необходимо произвести сборку рулевой колонки, которая осуществляется в обратной последовательности. Сначала установите нижний шарнир на вал-шестерню, соедините вал рулевой колонки с промежуточным карданным валом.

Далее снимаем гайку и болт, стягивающий промежуточный вал, отсоединяем верхнюю и нижнюю петли. После установки на место нижнего шарнира поверните рулевой вал до совпадения отверстий для болта в верхнем шарнире и нижней части вала.

Соединяем петли и стягиваем болтом. Подключаем колодки покрышек и провода к креплениям, после чего устанавливаем все снятые элементы: подрулевые переключатели, замок зажигания и, наконец, устанавливаем кожух рулевого колеса и панели.

Таким образом, заменить неработающий блок электроусилителя руля можно самостоятельно, без особых сложностей в условиях гаражей или автомастерских. Это сделает вождение более комфортным.

Электромеханический усилитель руля — устройство и диагностика. Электроусилитель руля на Лада Калина

Электроусилитель руля — проблемное место для Лады Калины. Наверняка это связано с тем, что отечественный автопром только недавно познакомился с ЭУР.«АвтоВАЗ» не успел научиться делать качественные системы рулевого управления. Поэтому ремонт электроусилителя руля на Калине до сих пор является обычной практикой. Но лучше всего этим занимаются специалисты.

Любительство здесь будет неуместно — оно может только усугубить ситуацию. Система рулевого управления — важный агрегат, от исправности которого зависит эффективность вождения и, конечно же, безопасность.

Ремонт электроусилителя руля на Калине — дело ответственное, требующее определенных знаний в области ЭУР.А поскольку такими знаниями обладает минимальное количество автомобилистов, то в случае возникновения проблем водители отправляются на СТО, что в принципе правильно.

Как определить неисправность?

Несмотря на то, что для ремонта ЭУР требуется обращение в автосервис, первые симптомы неисправности вы обнаружите самостоятельно .

Калина на передней панели имеет специальный желтый индикатор, который в случае поломки электроусилителя загорается и сообщает об ошибке в системе.Если он загорелся, то у вас есть еще один повод посетить ближайшую автомастерскую. Но сразу стоит отметить, что желтый индикатор не указывает на критическую неисправность, а лишь сигнализирует о возникновении неисправности, которая позволяет управлять автомобилем, но без участия ЭУР.

Если полностью вышел из строя электроусилитель руля, то лучше сразу остановить и вытащить из него предохранители … В Калине они находятся с левой стороны руля.Теоретически при неисправности ЭУР должен отключаться самостоятельно. Однако не обязательно делать это один раз за раз. Поэтому, конечно, о предохранителях все же стоит позаботиться.

Возможные неисправности и их причины

Основная проблема, вызывающая поломку электроусилителя руля.

ЭУР, установленный на Калину, не работает с постоянной силой, приложенной к рулевой рейке. Усилитель начинает работать в полную силу только тогда, когда машина движется с небольшой скоростью или прибывает в состояние покоя.При разгоне снижаются усилия усилителя на рулевой рейке. То есть чем ниже скорость, тем больше начинает работать ЭУР.

Естественно описанная неисправность может быть обнаружена только , когда автомобиль неподвижен или движется с низкой скоростью .


Исправить данную поломку можно только полной заменой датчика скорости. И здесь необязательно идти в сервис. Вы можете заменить все самостоятельно.

Вторая неисправность может быть скрыта в самом ЭУР.В основном он заключается в самоотключении электроусилителя руля по причине того, что он не прошел самоконтроль. То есть устройство отключается самостоятельно, чтобы не мешать водителю при движении.

Такая неисправность гарантирует выезд на СТО и требует больших денег.

Дополнительные причины

Неполадки в работе электроусилителя руля могут быть вызваны:

  • падением напряжения из-за возможных обрывов цепей из-за неисправности проводки;
  • превышение числа оборотов двигателя внутреннего сгорания;
  • Отсутствие информации

Электроусилитель руля — это устройство, обеспечивающее более комфортное вождение.Не так давно автомобили отечественного производства начали оснащаться ЭУР, в частности, в этой статье мы поговорим о Ладакх Калине. Какие могут быть неисправности ЭУР Калины и каковы способы их устранения? Ответы на эти и другие вопросы ищите ниже.

[Скрыть]

Причины поломки ЭУР

Почему не работает электроусилитель руля на Лада Калина, выключается и отказывается работать, по какому признаку рулевое колесо с ЭУР стучит, заклинивает, кусает или скрипит ? Чтобы отремонтировать систему своими руками, необходимо знать, как проводится диагностика и какие причины предшествуют поломке.Чаще всего выход из строя усилителя происходит из-за поломки самого блока и выхода усилителя из строя. Неисправности такого плана устраняются путем тщательной проверки системы для выявления точной проблемы.

Как показывает практика, часто выход из строя электроусилителя (выход из строя) связан с поломкой регулятора скорости.

Эффекты:

  • клинья рулевого колеса,
  • заедания
  • затягиваются
  • прочие

Т.к. датчик регулятора скорости обеспечивает включение и отключение ЭУР в разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких скоростях.

Итак, коротко о причинах неработоспособности ЭУР:

  1. Неисправен регулятор скорости либо блок управления не принимает либо пропадает сигнал от него. В этом случае причина может заключаться как в поломке датчика, так и в поврежденной проводке или плохом контакте контроллера с бортовой сетью.
  2. Падение напряжения в электросети автомобиля. Причины могут быть разные, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием в автомобиле электрооборудования несоответствующей мощности.
  3. Превышено допустимое количество оборотов коленчатого вала.
  4. Некорректная работа или отказ модуля управления. В зависимости от причины может потребоваться ремонт блока управления; необходимо провести более детальную диагностику.

Диагностика

Коды ошибок

s1044 — неправильная последовательность датчика положения ротора (DPR)

c1621 — неправильное напряжение 5V

s1622 — неисправность цепи сигнала скорости

c1011 — цепь сигнала скорости двигателя автомобиля, нет сигнала — делить сигнал с датчика Холла (или штатного тахометра через ограничитель напряжения) на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение на основном выходе датчика крутящего момента — возможно, что крышка вала изношена изоляция и средний, зеленый провод замыкает на массу

Ремкомплект

Его нет, альтернативный вариант взят на разборку, цена нового более 20 тыс. руб.

Демонтаж и разборка электрический усилитель

Перед снятием усилителя необходимо снять все подрулевые переключатели.Снимите накладку рулевой рейки и демонтируйте приборы, не забудьте отсоединить разъемы от источника питания.

Как снять ЭУР своими руками:

  1. После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуля управления. Когда эти шаги будут выполнены, вы можете отсоединить разъем от переключателей.
  2. Кронштейн системы закреплен гайками, их нужно будет открутить гаечным ключом.
  3. После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам нужно будет найти болт, которым подвес крепится к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет ослабить, после чего аккуратно демонтируют промежуточный вал.
    На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы с установкой в ​​дальнейшем. В случае несовпадения меток на валах это может вызвать неисправность усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР.
  4. При демонтаже агрегата его нужно будет разобрать и заменить неисправные элементы.Дальнейшее редактирование происходит в обратной последовательности (видео Мурзика Белого).

Как затянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

  1. Для начала нужно отсоединить аккумулятор, для этого отсоединить от него клеммы. Откручиваем держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям. После этого аккумулятор снимается и откладывается в сторону.
  2. Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
  3. Сделав это, необходимо переместить эту позицию вперед, пока платформа не будет отделена от корпуса воздушного фильтра фиксирующей прокладки. После этого площадку можно сдвинуть назад, это обеспечит более свободный доступ к самой рейке.
  4. На следующем этапе вам нужно будет залезть под поручень рукой. Непосредственно под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет разобрать, это позволит ключу получить доступ к регулировочной гайке.
  5. Для выполнения регулировочных работ понадобится специальный ключ для натяжения рейки; без него процедура настройки работать не будет. С помощью этого ключа нужно пролезть под поручень автомобиля, чтобы установить инструмент в нужное отверстие.
  6. При регулировке соблюдайте осторожность, чтобы не перетянуть направляющую. Если его затяжка будет очень сильной, то при поворотах рейка будет заедать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, это зависит от того, насколько ослаблена гайка, но обычно при выполнении такой работы гайка затягивается примерно на 30 градусов.Этого должно быть достаточно, чтобы все наладилось.
    После завершения настройки необходимо будет проверить правильность данной задачи. То есть нужно будет следить за тем, чтобы руль нормально поворачивался в любое положение до упора и не было стука. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

4. Расположение регулировочной гайки.

Как можно смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, порядок действий следующий:

  1. Сначала нужно снять пластиковый кожух, для этого открутить болты, которые его фиксируют.Для откручивания используйте отвертку Phillips. Также желательно демонтировать нижнюю поперечину панели приборов, расположенную под рулевым колесом.
  2. Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпускать вниз.
  3. Открутите еще один болт, после чего можно будет проводить смазку напрямую.
  4. Сначала рулевое колесо поворачивают влево до упора. Смазку наливают в шприц объемом 10 см3 и распыляют в получившееся отверстие.Вам нужно выбросить все 10 кубиков.
  5. Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка разбрызгивается.
  6. После этого следует повернуть руль в среднее положение и снова сбрызнуть смазку в отверстие.
  7. Далее руль нужно провернуть в разные стороны до упора несколько раз. Смазка повторяется еще раз.
  8. Затем все компоненты собираются в обратном порядке.

Впервые в российском автопроме на Lada Kalina установлен электроусилитель руля. На первых этапах работала крайне нестабильно, вплоть до полного отключения. Позже недостатки пытались устранить, но ЭУР оставался слабым звеном и периодически выходил из строя, о чем свидетельствует восклицательный знак на панели. Об этом свидетельствует ощущение тяжелого руля, и одной рукой становится сложно повернуть.

Принцип действия электроусилителя заключается в уменьшении усилия, которое необходимо приложить при повороте рулевого колеса.Блок управления электроусилителем руля Kalina использует датчики для расчета работы электродвигателя на текущей скорости и крутящем моменте. Таким образом, сигнализируя о том, с каким усилием нужно помочь водителю при прохождении поворота. Ведь он не работает постоянно и его нужно регулировать блоком.

Почему может не работать электроусилитель Калины

Основная причина кроется в электроусилителе руля. При зажигании системы происходит самодиагностика системы и, если механизм ее не проходит, включается сигнал, указывающий на неисправность.Цвет сигнала указывает на степень опасности. Горит красная лампочка, нужно срочно устранить проблему. С желтым цветом эксплуатация автомобиля возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько: неисправность датчика скорости; неисправность датчика крутящего момента; скорость превышает 60 км / ч; частота вращения двигателя менее 400 в минуту; сбой в блоке управления; плохо спаянные контакты; недостаточное напряжение. 1 … Электроусилитель руля на Калине отключается через 60 км / ч. Поэтому учтите этот момент, он установлен в системном блоке и не является поломкой. Электроусилитель руля отключается на скорости 110 км / ч. Также ЭУР не работает на низких оборотах двигателя. Если значение меньше 400 об / мин, он неактивен. 2 … Это программно запланированное бездействие. Он нужен для того, чтобы дать информацию рулевому колесу на большой скорости и снизить износ механизма.

Как понять мигание индикатора, где искать причину

✔ один длинный звуковой сигнал и один короткий — электроусилитель исправен; ✔ один длинный и два коротких — нет сигнала оборотов двигателя; ✔ один длинный и три коротких — вышел из строя регулятор крутящего момента или отсутствует питание; ✔ одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР; ✔ один длинный и пять коротких — вышел из строя регулятор положения рулевого вала; ✔ один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя; ✔ один длинный и семь коротких — проблемы с питанием — напряжение слишком высокое или очень низкое; ✔ один длинный и восемь коротких — вышел из строя модуль управления электроусилителем; ✔ один длинный и девять коротких — поломка регулятора скорости.

Перед снятием усилителя необходимо снять все подрулевые переключатели. Снимите накладку рулевой рейки и демонтируйте приборы, не забудьте отсоединить разъемы от источника питания.

1 … После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуля управления.Когда эти шаги будут выполнены, вы можете отсоединить разъем от переключателей. Кронштейн системы закреплен гайками, их нужно будет открутить гаечным ключом. 2 … После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам нужно будет найти болт, которым подвес крепится к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет ослабить, после чего аккуратно демонтируют промежуточный вал. 3 … На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы с установкой в ​​дальнейшем. В случае несовпадения меток на валах это может вызвать неисправность усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР. 4 … При демонтаже агрегата его нужно будет разобрать и заменить неисправные элементы.Дальнейшая установка производится в обратной последовательности.

Ремонт электроусилителя Калина своими силами — видео

В более новых версиях Калины установлены электроусилители от Hyundai, что положительно сказывается на ее надежности. Однако до сих пор существуют тысячи автомобилей с отечественной версией, которые время от времени выходят из строя и ломаются. Теперь вам будет проще отремонтировать электроусилитель руля на Калине своими руками. Главное помнить, что не каждое отключение усилителя — это поломка.Причем проблему можно найти и исправить самостоятельно, но куда-то надо идти в сервис.

Ремонт EUR LADA Kalina — Отзыв

ЧИТАЙТЕ ТАКЖЕ НА САЙТЕ

По нормативным требованиям ВАЗ MTBF для стартера не регламентируется. То есть бесконечно. Однако иногда все же приходится менять стартер, и это связано с несоблюдением правил эксплуатации. Снятие и начало установки …

Состояние наших магистралей плохое.И больше всего от этого страдает ходовая часть автомобиля, в том числе колесные диски. Диски начинают деформироваться от ударов. И в зависимости от степени деформации есть два пути решения проблемы …

Ежегодно в автомобильной промышленности появляются новые открытия и более эффективные разработки. За последние два года было проведено множество разработок, направленных на улучшение систем подачи топлива к двигателю, тем самым улучшив его характеристики. От кормов …

Вибрация рулевой колонки может возникать по ряду причин, например, рваная опора двигателя, погнутые диски, плохая балансировка колес, плохие соединения или ослабление колесных гаек.Но ни одна из этих автомобильных проблем не вызовет …

С применением электроусилителя руля на современных автомобилях управлять им стало намного проще и удобнее, а также повысилась способность маневрировать на малых и высоких скоростях. Тем не менее, с повышением комфорта выросли и цены на обслуживание такого сложного оборудования. Именно поэтому ремонт электроусилителя своими руками — самый выгодный вариант.

Автомобили Лада Калина комплектуются как электрическим усилителем привода, так и механическим.Несмотря на все различия, оба типа привода имеют одно сходство — это общий агрегат, поддающийся быстрой разборке с последующей заменой и ремонтом.

Все неисправности ЭУР делятся на электрические и механические.

Электрические неисправности в электроусилителе

При устранении проблем с электричеством обязательно снимайте клемму с аккумулятора. Эту процедуру необходимо проводить при любых электромонтажных работах в автомобиле.

Отказ от работы

Бывает, что при повороте ключа в замке зажигания иконка снова включается, сигнализируя о неисправности в ЭУР.Возможная неисправность — поломка электродвигателя привода усилителя. Такую неисправность действительно можно устранить самостоятельно, если у вас есть знания электрика. Если у вас нет возможности отремонтировать электродвигатель, рекомендуется заменить его на другой.

Отказ от работы также может быть в следующих случаях:

  • Перегорел предохранитель. Однако заменять предохранитель рекомендуется только после устранения причины его перегорания. Предохранитель предназначен для защиты электрической цепи от коротких замыканий.Когда провода закорочены, они нагреваются, и плавкая вставка плавится, разрывая электрическую цепь. Вероятно, в цепи есть перекрытие проводов и их дальнейшее замыкание. Устраните причину и только потом замените предохранитель.
  • Плохой контакт в соединениях, в результате чего отсутствует питание в цепи усилителя. Исправьте контакты или зачистите соединения проводов.

Датчик скорости

Одним из наиболее уязвимых элементов системы является датчик скорости.Это электрическое устройство, которое предназначено для управления электроприводом усилителя на различных скоростях.

Дело в том, что использование электроусилителя руля на большой скорости может стать причиной аварии, так как малейшее вращение рулевого колеса приведет к уходу автомобиля с дороги. Этот датчик считывает показания спидометра и с увеличением скорости ослабляет усиливающий эффект ЭУР. Таким образом, получается, что на высоких оборотах ЭСР работает так же, как при использовании механического усилителя.

Основная неисправность датчика — его выход из строя. При выходе из строя датчика схема усилителя не принимает показания спидометра и усилитель отключается. После этого на панели приборов загорается специальный значок (руль с восклицательным знаком). В этом режиме усилитель работает без электропривода и не мешает работе рулевого управления. В этом случае вам просто нужно снять предохранитель F31 в колодке слева от руля, чтобы полностью отключить цепь перед заменой датчика скорости.

В конце концов, чтобы решить эту проблему, нужно просто поменять датчик скорости.

Механические неисправности

Механические неисправности ЭУР включают в себя различные повреждения конструкции усилителя, его заклинивание, деформацию и излом. В случае механических неисправностей следует только заменять электрический усилитель.

Видео — Неисправность руля Лада-Калина

Подведем итоги. Ремонт ЭУР Лада Калина своими руками можно и нужно. Это сэкономит бюджет водителя и значительно повысит его квалификацию автомеханика.Поэтому, если вы не хотите отдавать большую сумму работникам автосервиса, вы можете отремонтировать ЭУР самостоятельно.

Калина последняя модель

На автомобилях Lada Kalina установлен электроусилитель руля. Его конструкция очень проста, он состоит из одного блока, поэтому даже «стандартный» антистатический аппарат устанавливается без проблем. Он не содержит жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили.У этого механизма есть особенность: он может работать как на малой, так и на высокой скорости. Второй вариант нежелателен, так как малейшее движение рулевого колеса может привести к тому, что автомобиль унесет в канаву или на обочину дороги.

Схема электроусилителя руля «Лада» предусматривает работу механизма на разных скоростях, а при движении он либо работает, либо отключается. Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки.Желтая лампа на приборной панели предупредит вас о проблеме. На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее нет возможности, следует вынуть предохранитель, отвечающий за работу электроусилителя. Следует учитывать, что ЭМУР может отказать не только от старой, но и от новой Калины, не успевшей пройти обкатку.

Причины поломки евро

Вот этот полезный автоузел

Основная причина неисправности кроется непосредственно в электроусилителе.При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения. Ремонт устройства может стоить немалых денег, поэтому, если автомобиль все еще находится на гарантии, лучше обратиться к дилеру. Если усилитель полностью вышел из строя, выключите питание. В этом случае рулевая рейка будет принимать крутящий момент в обход электромеханического усилителя.

Еще одна частая неисправность — это поломка датчика скорости.Именно этот датчик отвечает за работу электроусилителя на разных скоростях. На полную мощность ЭУР работает только при движении с очень низкой скоростью. При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе. За такой алгоритм работы отвечает датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Kalina с электроусилителем руля управление на высоких оборотах такое же, как и в «стандартной» триммерной модели без этого устройства.При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем рулевого управления получает неверные данные. В результате ЭУР отключается, и водитель видит на панели приборов желтый индикатор, оповещающий об ошибке в электроусилителе.

Но неожиданного ремонта и сбоев системы можно избежать. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в компонентах автомобиля. Это самый простой и верный способ избавиться от проблем.Если ЭУР сломается, вам придется его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой. Для этого потребуется гаечный ключ на 13, крестовая отвертка и отвертка с плоской головкой.

Перед тем, как приступить к разборке, установите колеса в прямое положение и снимите отрицательную клемму с аккумуляторной батареи.

Демонтаж электроусилителя

Первый шаг — избавиться от подрулевых переключателей. После этого отсоединяем все колодки с проводами от панели приборов.При необходимости демонтажа замка зажигания открутите 3 самореза крестовой отверткой. Далее снимается нижняя поперечина панели приборов. После этого нажмите на фиксаторы колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отключать блок непосредственно от подрулевых переключателей.

Как расположен агрегат в машине

Кронштейн фиксируется 4 гайками, которые необходимо открутить.Затем всю рулевую колонку аккуратно опускают на пол. Найдите болт крепления кардана к рулевому валу. Открутите его ключом на 13, не давая гайке проворачиваться таким же образом. Болт снимается и клеммное соединение открывается с помощью прочной отвертки с плоским лезвием. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка агрегата.

Будьте осторожны, чтобы не повредить проводку при разборке. Как можно точнее отметьте расположение валов и шестерен, чтобы в дальнейшем не было неудобств при повороте руля. Установка ЭУР производится теми же инструментами, только в обратном порядке. Самое главное, чтобы все отметки на валах совпадали. Не будет лишней помощь партнера.

Заранее установите нижний шарнир на вал-шестерню. Сначала подсоедините промежуточный кардан непосредственно к рулевому валу, затем с помощью торцевого ключа на 13 отверните гайку, предназначенную для затягивания промежуточного вала.Выверните болт и осторожно отсоедините верхнюю петлю от нижней. Первым делом устанавливают нижнюю петлю, после чего вал поворачивают до тех пор, пока отверстие в верхнем шарнире не окажется под болт в нижней части вала. Теперь осталось только соединить петли и затянуть болтом. Затем подсоедините разъемы и установите облицовочные панели.

EUR ошибка на приборной панели

Бортовой компьютер сигнализирует о неисправности

евро

Владельцы автомобиля Калина с установленным электроусилителем наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелась лампочка «ошибка евро».Причиной тому может быть как полный сбой системы, так и ее некорректная работа. Стоит отметить, что датчик светится желтым, а не красным светом. Это значит, что можно управлять автомобилем без исправного электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.

Вам придется приложить больше усилий к рулю, если полностью выключите ЭМУР. Сделать это довольно просто, сняв предохранитель, отвечающий за питание блока управления. Если не работает гидроусилитель руля или в его поведении наблюдаются какие-то странные явления, лучше вынуть предохранитель и пройти полную диагностику систем автомобиля, которая покажет причину поломки.Езда без электрического усилителя может быть трудной. По привычке руль кажется тесноватым, но на самом деле он такой же, как и на Калине «стандартной» комплектации.

Причины выхода из строя ЭМУР две: неисправность датчика скорости или поломка блока управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снять блок управления и обратиться к опытному электрику для установки нового.Если действует гарантия, необходимо показать машину специалистам автосервиса.

Если вы все же хотите снять и установить блок управления самостоятельно, вам понадобится всего лишь крестовая отвертка из инструментов. Сначала снимаются все пластиковые панели под рулевым колесом для облегчения доступа к агрегату. И не забудьте отключить аккумулятор, чтобы избежать проблем с проводкой. Пластиковая накладка, расположенная внизу панели, крепится тремя винтами. Их необходимо открутить и снять крышку.

Вид на сам блок управления открывается после снятия крышки. Все штекеры должны быть отключены от блока управления EMUR. Сам блок крепится двумя болтами. Открутите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще прикреплен к записи. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которые будут тянуть блок управления к пластине. Теперь остается прикрутить новый блок управления к пластине и аккуратно установить все в обратном порядке.Закрепите коробку двумя болтами, затем подсоедините все заглушки, после чего можно приступать к сборке панелей обшивки.

Замена блока управления электроусилителя руля. Какие неисправности грозят ЭУР на Калине и как их устранить? Не работает электроусилитель на Калине

Электроусилитель руля — это устройство, обеспечивающее более комфортное вождение. Не так давно автомобили отечественного производства начали оснащаться ЭУР, в частности, в этой статье мы поговорим о Ладакх Калине.Какие могут быть неисправности ЭУР Калины и каковы способы их устранения? Ответы на эти и другие вопросы ищите ниже.

Причины поломки ЭУР

Почему электроусилитель руля на Лада Калина не работает, выключается и отказывается работать, по какому признаку руль с ЭУР стучит, заклинивает, кусает или скрипит? Чтобы отремонтировать систему своими руками, необходимо знать, как проводится диагностика и какие причины предшествуют поломке.Чаще всего выход из строя усилителя происходит из-за поломки самого блока и выхода усилителя из строя. Неисправности такого плана устраняются путем тщательной проверки системы для выявления точной проблемы.

Как показывает практика, часто неработоспособность электроусилителя (выход из строя) связана с поломкой регулятора скорости.

Эффекты:

  • клинья рулевого колеса,
  • заедания
  • затягиваются
  • прочие

Т.к. датчик регулятора скорости обеспечивает включение и выключение ЭУР при разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких скоростях.

Итак, коротко о причинах неработоспособности ЭУР:

  1. Неисправен регулятор скорости либо блок управления не принимает либо пропадает сигнал от него. В этом случае причина может заключаться как в поломке датчика, так и в поврежденной проводке или плохом контакте контроллера с бортовой сетью.
  2. Падение напряжения в электросети автомобиля. Причины могут быть разные, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием в автомобиле электрооборудования несоответствующей мощности.
  3. Превышено допустимое количество оборотов коленчатого вала.
  4. Некорректная работа или отказ модуля управления. В зависимости от причины может потребоваться ремонт блока управления; необходимо провести более детальную диагностику.

Диагностика

Для проверки усилителя в автомобиле необходимо демонтировать пластиковую накладку на рулевой колонке, для этого открутить болты, фиксирующие ее снизу.

Далее нужно будет добраться до 8-контактного штекера, его распиновка такая:

  • синий контакт подключен к замку зажигания, это питание 12 вольт;
  • красно-коричневый контакт — кабель подключения тахометра;
  • серый контакт идет на автоматический регулятор скорости;
  • бело-розовый провод — индикатор управления усилителем;
  • черно-желтый контакт — диагностическая линия;
  • следующий контакт пустой, провод к нему не подключен;
  • коричневый контакт — масса;
  • пусто.

Более точные результаты будут получены при проверке усилителя с помощью сканера. Но поскольку такое оборудование обычно можно найти только на СТО, можно попробовать проверить работу системы скрепкой.

Для проверки необходимо сделать следующее:

  1. Сначала выключается зажигание.
  2. Затем при помощи канцелярской скрепки необходимо замкнуть контакты под номерами 6 и 7 этой вилки, при этом саму вилку демонтировать не нужно.
  3. Далее нужно включить зажигание.
  4. После выполнения этих действий индикатор разбивки евро, расположенный на панели управления, начнет мигать, по количеству миганий можно определить поломку системы (автор видео — Гоша Вахромеев).


Как разобраться в мигающих значках индикатора, где искать причину:

  • один длинный сигнал и один короткий сигнал — электроусилитель исправен;
  • один длинный и два коротких — нет сигнала оборотов двигателя;
  • один длинный и три коротких — вышло из строя или нет питания регулятора крутящего момента;
  • одна длинная и четыре коротких вспышки — проблемы в работе электродвигателя ЭУР;
  • один длинный и пять коротких — вышел из строя регулятор положения рулевого вала;
  • один длинный и шесть коротких — вышел из строя регулятор положения ротора двигателя;
  • один длинный и семь коротких — электрические проблемы — напряжение слишком высокое или очень низкое;
  • один длинный и восемь коротких — вышел из строя модуль управления электроусилителем;
  • один длинный и девять коротких — поломка регулятора скорости.

Коды ошибок

s1044 — неправильная последовательность датчика положения ротора (DPR)

c1621 — неправильное напряжение 5V

s1622 — неисправность цепи сигнала скорости

c1011 — цепь сигнала скорости двигателя автомобиля, нет сигнала — разделите сигнал с датчика Холла (или штатного тахометра через ограничитель напряжения) на 4 и подать на вход тахометра,

c1022 — ошибка, напряжение основного выхода датчика крутящего момента — возможно, что крышка вала протерла изоляция и средний, зеленый провод замыкает на массу

Ремкомплект

Не может быть, альтернативный вариант беру на разборку, цена нового более 20 тысяч рублей

Демонтаж и разборка электроусилителя

Перед снятием усилителя необходимо снять все подрулевые переключатели.Снимите накладку рулевой рейки и демонтируйте приборы, не забудьте отсоединить разъемы от источника питания.

Как снять ЭУР своими руками:

  1. После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, а затем отсоединить проводку от модуля управления. Когда эти шаги будут выполнены, вы можете отсоединить разъем от переключателей.
  2. Кронштейн системы закреплен гайками, их нужно будет открутить гаечным ключом.
  3. После этого рулевую рейку нужно будет осторожно опустить вниз. Для этого вам нужно будет найти болт, которым подвес крепится к валу усилителя. Этот болт нужно открутить, но при откручивании нужно будет гайку закрепить, это не даст ей проворачиваться. При снятии болта крепеж нужно будет ослабить, после чего аккуратно демонтируют промежуточный вал.
    На этом этапе рекомендуем разметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, потому что он предотвратит возможные проблемы при дальнейшей установке. В случае несовпадения меток на валах это может вызвать неисправность усилителя. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это тоже приведет к неработоспособности ЭУР.
  4. При демонтаже агрегата его нужно будет разобрать и заменить неисправные элементы.Дальнейшее редактирование происходит в обратной последовательности (видео Мурзика Белого).

Как затянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как правильно сделать:

  1. Для начала нужно отсоединить аккумулятор, для этого отсоединить от него клеммы. Откручиваем держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям. После этого аккумулятор снимается и откладывается в сторону.
  2. Далее нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
  3. После этого необходимо сдвинуть эту стойку вперед до тех пор, пока платформа не будет отсоединена от подушки воздушного фильтра замка корпуса … После этого подушку можно отодвинуть назад, это обеспечит более свободный доступ к направляющей сам.
  4. На следующем этапе вам нужно будет залезть под поручень рукой. Непосредственно под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет разобрать, это позволит ключу получить доступ к регулировочной гайке.
  5. Для выполнения регулировочных работ понадобится специальный ключ для натяжения рейки; без него процедура настройки работать не будет. С помощью этого ключа нужно пролезть под поручень автомобиля, чтобы установить инструмент в нужное отверстие.
  6. При регулировке соблюдайте осторожность, чтобы не перетянуть направляющую. Если его затяжка будет очень сильной, то при поворотах рейка будет заедать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, это зависит от того, насколько ослаблена гайка, но обычно при выполнении такой работы гайка затягивается примерно на 30 градусов.Этого должно быть достаточно, чтобы все наладилось.
    После завершения настройки необходимо будет проверить правильность данной задачи. То есть нужно будет следить за тем, чтобы руль нормально поворачивался в любое положение до упора и не было стука. Если стук остался, регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

1. Сдвиньте стойку и снимите ее.

2. В этом месте под направляющей находится регулировочная шайба.

3. Регулировка производится специальным ключом.

4. Расположение регулировочной гайки.

Как можно смазать и отрегулировать ЭУР?

Как и чем смазать усилитель?

Литол можно использовать как смазку, порядок действий следующий:

  1. Сначала нужно снять пластиковый кожух, для этого открутить болты, которые его крепят. Для откручивания используйте отвертку Phillips. Также желательно демонтировать нижнюю поперечину панели приборов, расположенную под рулевым колесом.
  2. Далее откручиваем два болта, фиксирующие сам усилитель, для этого понадобится гаечный ключ на 13. После этого колонку можно отпускать вниз.
  3. Открутите еще один болт, после чего можно будет проводить смазку напрямую.
  4. Сначала рулевое колесо поворачивают влево до упора. Смазку наливают в шприц объемом 10 см3 и распыляют в получившееся отверстие. Вам нужно выбросить все 10 кубиков.
  5. Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка разбрызгивается.
  6. После этого следует повернуть руль в среднее положение и снова сбрызнуть смазку в отверстие.
  7. Далее руль нужно провернуть в разные стороны до упора несколько раз. Смазка повторяется еще раз.
  8. Затем все компоненты собираются в обратном порядке.

Схема подключения электроусилителя руля со значками


Назначение ЭУР, как известно, — обеспечить более комфортное управление транспортным средством… Сравнительно не так давно отечественные автомобили стали оснащаться этим типом гидроусилителя руля. Что на автомобиле Лада Калина представляет собой электроусилитель руля, какие неисправности для него характерны и как заменить блок, читайте ниже.

[Скрыть]

Компоненты рулевого управления с электроусилителем и принцип его работы

На автомобиле Lada Kalina электроусилитель рулевого управления представляет собой специальный блок, который подключается к системе рулевого управления и обеспечивает плавное и плавное управление рулевым управлением. колесо.В связи с тем, что в автомобиле установлен электроусилитель, тяга при повороте руля будет более качественной, соответственно водителю потребуется приложить меньше усилий.

Что касается конструкции самого устройства, то по стандарту он состоит из:

  • в первую очередь, в схему электроусилителя руля входит электродвигатель;
  • Не менее важным узлом является блок управления;
  • зубчатое устройство;
  • Система также оснащена тремя контроллерами — крутящим моментом, частотой вращения и частотой вращения коленчатого вала.

Электроусилитель руля Калина, как видите, в целом проста по конструкции. Несмотря на свою простоту, даже такое устройство позволяет получить все необходимые данные и обеспечить более простое управление транспортным средством. Для управления работой узла используется бортовой компьютер … Следует отметить, что сам узел не всегда функционирует. Он срабатывает при достижении числа оборотов 400 в минуту и ​​выключается, если скорость автомобиля превышает 60 км / ч.

В соответствии со схемой подключения такие ограничения позволяют обеспечить наиболее оптимальные характеристики и позволяют водителю управлять Kalina в интервале, который считается наиболее сложным. Кроме того, такие функции были реализованы производителем из соображений безопасности. Ведь при движении на большой скорости работа рулевой рейки с электроусилителем более опасна. Как мы уже сообщали, использование этого агрегата делает руль более чувствительным, а соответственно, это может привести к определенным рискам при движении на большой скорости.Таким образом, при движении со скоростью более 60 км / ч устройство автоматически выключается, что делает общее движение водителя в автомобиле более безопасным.

EUR Неисправности и последующая диагностика прибора

Как уже было сказано выше, установка электроусилителя руля на Калину подразумевает использование достаточно простого по конструкции устройства. Соответственно, ремонт агрегата и выявление неисправностей в целом не особо сложная процедура. Но следует отметить, что сама схема подключения ЭУР, а именно расположение узла, выбрана производителем не очень удачно.Это потому, что установка ЭУР проводится под радиатором отопителя. Так что при использовании автомобиля в зимнее время года на узел будут влиять различные температуры, в частности их разница.

Это то, что во многом влияет на поломку агрегата и, как показывает практика, на самом деле случается довольно часто. Выход из строя электроусилителя руля связан с появлением проблем в работе управления автомобилем и появлением различных неисправностей.

Причиной выхода из строя механизма, как правило, является:

  • отсутствие импульса от регулятора скорости;
  • неисправность блока управления системой;
  • слишком низкое напряжение в бортовой сети автомобиля;
  • превышена допустимая скорость агрегата.

Справа внизу индикатор в виде руля с восклицательным знаком — указывает на неисправность

евро. Эти факторы, как показывает практика, способствуют поломке механизма.Что касается диагностики, то она проводится блоком управления Калины самостоятельно при запуске агрегата и анализе исправности всех систем. Если какой-либо из компонентов не передает соответствующий сигнал, блок управления автоматически добавляет его в список неработающих устройств. Соответствующую информацию можно увидеть на панели управления. В частности, если речь идет о выходе из строя ЭУР, то на приборке появится оранжевый индикатор в виде руля с восклицательным знаком.

В соответствии с сервисной инструкцией производитель заявляет, что проблема неисправности агрегата должна быть решена в кратчайшие сроки. Поэтому автовладельцу необходимо двигаться с пониженной скоростью до ближайшей станции ремонта, обслуживания и ремонта. Но это все — официальные данные, на самом деле ситуация несколько иная.

Как правило, появление индикатора на панели управления не означает необходимости ремонта, обычно его появление свидетельствует о неисправности в работе агрегата.Речь может идти как о неисправностях в работе силовых цепей, так и о поломке одного из контроллеров. Как показывает практика, в большинстве случаев появление лампочки на панели приборов не влияет на работу агрегата в целом (автор видео — канал CompsMaster).

На самом деле проблемой считается поломка, при которой слишком низкая чувствительность рулевого управления. Подобные неисправности возникают довольно часто и, как правило, их нужно устранять действительно немедленно.В противном случае игнорирование проблемы может привести к печальным последствиям. Чтобы быстро решить проблему, сначала нужно демонтировать предохранитель, расположенный слева от руля. Благодаря этому вы можете добраться до ближайшего СТО для ремонта.

Работники ВАЗ утверждают, что ЭУР ремонту не подлежит. В случае поломки замените!

Замена электроусилителя руля

Процедуру замены узла в автомобиле Лада Калина должны проводить исключительно опытные специалисты.В том случае, если гарантийный срок на ваш транспорт не истек, то, конечно, для устранения проблемы необходимо обратиться к официальному дилеру … Если гарантия на автомобиль больше не действует, а, как известно, стоимость ремонта может быть достаточно высоким, можно попробовать решить проблему заменой блока. Но прежде чем приступить к ее устранению, необходимо учесть, что сама процедура замены не отличается особой простотой. Поэтому, если у вас нет технических знаний, опыта и навыков для выполнения этой задачи, то лучше даже не пытаться ее выполнить.

Всегда помните, что неправильные действия при ремонте могут привести не только к полному выходу из строя системы, но и к довольно сложному и дорогостоящему ремонту агрегата. Так что установку электрического усилителя следует проводить только после того, как вы изучите все компоненты, детали и особенности системы. В этом случае в первую очередь необходимо ознакомиться со схемой подключения узла. Для демонтажа системы придется частично разобрать центральную консоль, а именно панель, установленную под рулевым колесом.Вам потребуется отсоединить все провода, идущие к узлу.

Как показывает практика, установка нового агрегата в большинстве случаев может не потребоваться, так как обычно проблема решается проведением профилактических мероприятий. Фактически, одна из самых распространенных проблем в узле — это стук. Этот стук обычно возникает при повороте рулевого колеса и в большинстве случаев сопровождается скрипом. Чтобы решить подобную проблему, достаточно будет только смазать узел. Если это не поможет, то в дальнейшем потребуется провести более тщательную диагностику или заменить узел.

Извините, в настоящее время нет доступных опросов.

Видео «Инструкция по замене электроусилителя на Калину»

Подробная пошаговая видео-инструкция по замене узла в автомобиле Лада Калина представлена ​​на видео ниже (автор видео — канал Сергей Цапюк).

Электроусилитель руля в Лада Калина призван обеспечить повышенный комфорт при движении. Сам автомобиль присутствует на отечественном рынке совсем недавно, но успел приобрести значительную популярность.Автомобиль достаточно практичный и удобный, что позволяет иметь широкую армию поклонников. Стоимость модели невысока, что обеспечивает выгодное позиционирование на рынке на фоне конкурентов по классу. В этой статье мы поговорим о неисправностях и способах их устранения.

Из чего состоит гидроусилитель руля Калины?

Данный узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю без усилий поворачивать рулевое колесо, а также обеспечивает мягкую и плавную работу движущихся частей системы рулевого управления.

Конструктивно этот механизм нельзя отнести к сложным узлам. Электроусилитель руля состоит из следующих частей: электродвигатель

  • ;
  • блок редуктора;
  • модуль управления;
  • датчики, контролирующие момент, скорость и количество оборотов коленчатого вала.

Бортовой контроллер Лада Калина постоянно контролирует работу этого усилителя и контролирует его работу, но неисправности случаются и многие автовладельцы очень интересуются способами их устранения.Механизм включается при частоте вращения двигателя 400 об / мин. Когда показатель скорости превышает 60 км в час, электроусилитель перестает работать. Это сделано в целях безопасности, ведь на высоких скоростях водитель должен иметь уверенную обратную связь на рулевом колесе, чего не может обеспечить «легкий» руль. С увеличением скорости наблюдается постепенное уменьшение величины силы в механизме.

EUR Неисправности и их диагностика

Несмотря на простоту конструкции рассматриваемого нами агрегата, когда возникает необходимость в ремонте, его сложно провести, есть разные неисправности и методы устранения часто сложны.Важное «отягчающее» обстоятельство — не лучшее расположение механизма. Производитель разместил этот модуль непосредственно под радиатором контура отопления салона. LADA Kalina.

Работа в холодную погоду оказывает температурное воздействие на электроусилитель руля. Со временем этот фактор приводит к выходу усилителя из строя. Это явление очень частое для Lada Kalina. При выходе из строя агрегата водитель сразу же ощущает тяжесть езды на малых скоростях. Наиболее частые факторы, приводящие к неисправностям электроусилителя, можно сгруппировать по следующим направлениям:

  • датчик скорости «не реагирует» и не отправляет сигналы на ЭБУ;
  • бортовая сеть «страдает» пониженным напряжением;
  • максимальная скорость превысила допустимый предел;
  • Модуль управления пришел в негодность.

Мы обсудим указанные неисправности и способы их устранения. При включении зажигания ЭБУ самостоятельно выполняет диагностику системы усилителя на предмет возможных сбоев и неисправностей. Если нет сигнала ни с одного из датчиков, то бортовой контроллер автоматически определяет этот датчик как неисправный, о чем сразу загорается соответствующая лампа на дисплее передней панели салона. Этот индикатор выглядит как руль направления с восклицательным знаком и выделен оранжевым цветом.

Заводская инструкция к автомобилю LADA Kalina предполагает срочный ремонт при неисправности электроусилителя рулевого механизма, особенно при выключенном усилителе. В такой ситуации водитель должен ехать в сервис на небольшой скорости. Практика показывает, что такое развитие событий происходит не всегда. Оранжевый символ на приборной панели может не указывать на необходимость ремонта. Это указывает на наличие проблемы в одном из структурных компонентов системы.Иногда возможны сбои в цепи питания или выход из строя некоторых датчиков. Эти ситуации никоим образом не влияют на функциональность узла, и контрольное управление остается активным.

Если руль потерял чувствительность после засветки обозначенного символа, то неисправность такого рода считается достаточно опасной, так как создает препятствия для нормального функционирования механизма в целом, плохо также при включении усилителя выключенный. Такие проблемы возникают часто и действительно требуют срочного вмешательства.Игнорирование такого положения вещей может иметь тяжелые последствия для автомобиля LADA Kalina. Чтобы оперативно отреагировать на возникшую проблему, оперативно снимаем предохранитель, расположенный в блоке панели слева от руля. Эта мера исключает дальнейшее повреждение системы электрического усиления, поскольку полностью отключает ее. Можно выехать на место ремонта, но на руль нужно будет приложить больше усилий, так как усилитель уже не работает.

О квалифицированной замене электроусилителя

Если возникла необходимость замены механизма при неработающем ЭУР, то рекомендуем обратиться к опытным мастерам.Когда автомобиль находится на гарантии, наиболее рациональной мерой будет обращение в дилерскую сеть для устранения проблемы.

Существуют ситуации, не позволяющие прибегнуть к указанным двум методам устранения возникшей неисправности усилителя. Тогда единственным выходом будет замена сломанного механизма своими руками.

Сразу оговоримся, что процесс замены, если не работает ЭУР, отличается достаточной сложностью.Для его успешного выполнения потребуется опыт и владение специальным инструментом. Неквалифицированные действия по замене могут усугубить масштаб поломки, что повлечет значительную трату средств на более дорогой ремонт в условиях эксплуатации.

Перед процедурой прямой замены рекомендуем внимательно изучить весь перечень возможностей и действий, если не работает ЭУР. Здесь нужно вникнуть в схему подключения агрегата, что позволит избежать поломки электрических компонентов механизма.

Чтобы снять усилитель, необходимо частично разобрать переднюю панель Лада Калина. После этого само устройство необходимо отключить от всего списка питающих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая необходимости замены его на новый. Как правило, после комплекса восстановительных работ стандартные устройства работают не хуже своих новых аналогов.

Распространенной неисправностью является возникновение стука, отчетливо слышимого водителю из-под панели, либо выключение усилителя.Это явление может сопровождаться характерным скрипом, возникающим при вращательных действиях рулевого колеса LADA Kalina. Обычно эта ситуация решается с помощью специальной смазки. Если такое действие не приносит ожидаемого результата, то потребуется более детальная диагностика механизма амплификации.

Для установки электроусилителя руля в сиденье Лада Калина потребуется запастись внимательностью и терпением. Все кабельные разъемы должны быть надежно закреплены, а устройство надежно закреплено.Только после этого можно переходить к повторной сборке ранее снятых компонентов передней панели.

Сегодня всех владельцев Lada Kalina интересует вопрос: почему на Калине не работает электроусилитель руля? Ведь этот автомобиль начали выпускать еще в ноябре 2004 года, с электроусилителем в базовой комплектации … Прошло десятилетие, но по отзывам автомобилистов эта проблема все еще существует.

Электрический усилитель состоит из электродвигателя, механизма передачи усилия и электронной системы управления.Управление работой электроусилителя осуществляет электронный блок с тремя специальными датчиками, которые должны быстро определять скорость автомобиля, частоту вращения двигателя и необходимое усилие для поворота передних колес.

При запуске двигателя электроусилитель руля (ЭУР) не работает. Включается только с момента достижения 400 об / мин коленвала и перестает работать при разгоне автомобиля более 60 км. в час.

Признаки неисправности

Почему не работает электроусилитель руля на Калине сразу понять невозможно.Тем не менее, в большинстве случаев неисправности (EUR) на панели приборов должна загореться лампа, изображающая рулевое колесо с восклицательным знаком. После этого специалисты автозавода ВАЗ рекомендуют двигаться на небольшой скорости в автосервис.

Почему низкая скорость? Потому что первые годы производства (EUR) на Махачкалинском заводе он имел особенность — поворачивать ведущие колеса автомобиля как можно дальше влево или вправо и фиксировать себя в этом положении.

О последствиях говорить не приходится … Но даже если аварийная лампа на приборной панели не загорается, рулевое колесо может начать трескаться и дрожать, или вы почувствуете, что (ЭУР) иногда выключается и включается самостоятельно, без какой-либо видимой причины .


Электродвигатель и механическая часть (EUR) редко вызывают нарекания, но электрическая и электронная части требуют детального изучения поломок.

Разбор полетов

Электронный блок управления (ЭБУ) электроусилителя руля, закреплен в неудачном месте, под радиатором печки отопителя … Любые утечки в этой детали вызывают намокание (ЭБУ), после чего вы почувствуете, что гидроусилитель руля не работает, а рулевое колесо стало тяжелым.

Если во время вождения вы заметите, что стрелка тахометра или спидометра находится на нуле и не двигается, убедитесь, что (EUR) вашего автомобиля не работает. Это потому, что эти устройства и (EUR) задействованы от одних и тех же датчиков.

Чаще всего на Калине. Покупка нового датчика и его замена решают эту проблему. Очень часты случаи, когда замена датчиков не помогает, (ЭУР) все равно не работает.Начните методично прощупывать всю цепь проводов, относящуюся к системе (ЭУР).

И некачественное изготовление соединительных клемм и колодок, самостоятельно размыкающих электрические цепи в самый неподходящий момент.


ГУР ​​Калина, плохо себя ведет при падении бортового напряжения … Если вместо 15 Вольт выдает меньше 30, то может не работать и электронный блок управления, ГУР.

Калина последняя модель

На автомобилях Lada Kalina установлен электроусилитель руля.Его конструкция очень проста, он состоит из одного блока, поэтому даже «стандартный» антистатический аппарат устанавливается без проблем. Он не содержит жидкости, а значит, за ним легко ухаживать. Но стоит обратить внимание на опыт зарубежных производителей, которые стараются не устанавливать ЭУР в свои автомобили. У этого механизма есть особенность: он может работать как на малой, так и на высокой скорости. Второй вариант нежелателен, так как малейшее движение рулевого колеса может привести к тому, что автомобиль унесет в канаву или на обочину дороги.

Схема электроусилителя руля «Лада» предусматривает работу механизма на разных скоростях, а при движении он либо работает, либо отключается. Неисправность заключается в том, что ЭУР останавливается в каком-то состоянии. Запрещается пользоваться автомобилем до устранения поломки. Желтая лампа на приборной панели предупредит вас о проблеме. На нем изображен восклицательный знак и руль. Если неисправность кроется в блоке ЭУР, и устранить ее нет возможности, следует вынуть предохранитель, отвечающий за работу электроусилителя.Следует учитывать, что ЭМУР может отказать не только от старой, но и от новой Калины, не успевшей пройти обкатку.

Причины поломки евро

Вот этот полезный автоузел

Основная причина неисправности кроется непосредственно в электроусилителе. При включении зажигания происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР просто отключается, а это сказывается на удобстве вождения.Ремонт устройства может стоить немалых денег, поэтому, если автомобиль все еще находится на гарантии, лучше обратиться к дилеру. Если усилитель полностью вышел из строя, выключите питание. В этом случае рулевая рейка будет принимать крутящий момент в обход электромеханического усилителя.

Еще одна частая неисправность — это поломка датчика скорости. Именно этот датчик отвечает за работу электроусилителя на разных скоростях. На полную мощность ЭУР работает только при движении с очень низкой скоростью.При разгоне происходит уменьшение силы, создаваемой усилителем на рельсе. За этот алгоритм работы отвечает датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость выше, то ЭМУР работает меньше, так как он не нужен. По этой причине на Kalina с электроусилителем руля управление на высоких оборотах такое же, как и в «стандартной» триммерной модели без этого устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем рулевого управления получает неверные данные.В результате ЭУР отключается, и водитель видит на панели приборов желтый индикатор, оповещающий об ошибке в электроусилителе.

Но неожиданного ремонта и сбоев системы можно избежать. Достаточно своевременно пройти диагностику. Он покажет все проблемы, которые присутствуют в компонентах автомобиля. Это самый простой и верный способ избавиться от проблем. Если ЭУР сломается, вам придется его снять и отремонтировать или заменить. Демонтируется с рулевой колонкой.Для этого потребуется гаечный ключ на 13, крестовая отвертка и отвертка с плоской головкой.

Перед тем, как приступить к разборке, установите колеса в прямое положение и снимите отрицательную клемму с аккумуляторной батареи.

Демонтаж электроусилителя

Первый шаг — избавиться от подрулевых переключателей. После этого отсоединяем все колодки с проводами от панели приборов. При необходимости демонтажа замка зажигания необходимо отверткой Phillips открутить 3 самореза.Далее снимается нижняя поперечина панели приборов. После этого нажмите на фиксаторы колодок жгута проводов и отсоедините их от блока управления ЭМУР. И только теперь можно отключать блок непосредственно от подрулевых переключателей.

Как расположен агрегат в машине

Кронштейн закреплен 4 гайками, которые необходимо открутить. Затем всю рулевую колонку аккуратно опускают на пол. Найдите болт, которым кардан крепится к рулевому валу.Открутите его ключом на 13, не давая гайке проворачиваться таким же образом. Болт снимается и клеммное соединение открывается с помощью прочной отвертки с плоским лезвием. Промежуточный вал осторожно снимается. Рекомендуется отметить маркером расположение валов и шестерен относительно друг друга. Далее проводится необходимый ремонт электроусилителя руля и начинается сборка агрегата.

Будьте осторожны, чтобы не повредить проводку при разборке.Как можно точнее отметьте расположение валов и шестерен, чтобы в дальнейшем не было неудобств при повороте руля. Установка ЭУР производится теми же инструментами, только в обратном порядке. Самое главное, чтобы все отметки на валах совпадали. Не будет лишней помощь партнера.

Заранее установите нижний шарнир на вал-шестерню. Сначала подсоедините промежуточный кардан непосредственно к валу рулевого механизма, затем с помощью торцевого ключа на 13 отверните гайку, предназначенную для затяжки промежуточного вала.Выверните болт и осторожно отсоедините верхнюю петлю от нижней. Первым делом устанавливают нижнюю петлю, после чего вал поворачивают до тех пор, пока отверстие в верхнем шарнире не окажется под болт в нижней части вала. Теперь осталось только соединить петли и затянуть болтом. Затем подсоедините разъемы и установите облицовочные панели.

EUR ошибка на приборной панели

Бортовой компьютер сигнализирует о неисправности

евро

Владельцы автомобиля «Калина» с установленным электроусилителем руля наслаждаются приятным и удобным управлением, но рискуют столкнуться с проблемой — загорелась лампочка «ошибка евро».Причиной тому может быть как полный сбой системы, так и ее некорректная работа. Стоит отметить, что датчик светится желтым, а не красным светом. Это значит, что можно управлять автомобилем без исправного электроусилителя руля Лада Калина, соблюдая некоторые меры предосторожности.

Вам придется приложить больше усилий к рулю, если полностью выключите ЭМУР. Сделать это довольно просто, сняв предохранитель, отвечающий за питание блока управления. Если не работает гидроусилитель руля или в его поведении наблюдаются какие-то странные явления, лучше вынуть предохранитель и пройти полную диагностику системы автомобиля, которая покажет причину поломки.Езда без электрического усилителя может быть трудной. По привычке руль кажется тесноватым, но на самом деле он такой же, как и на Калине «стандартной» комплектации.

Причины выхода из строя ЭМУР две: неисправность датчика скорости или поломка блока управления. Первая проблема решается очень быстро, это можно сделать даже в гараже. Во втором случае придется снять блок управления и обратиться к опытному электрику для установки нового.Если действует гарантия, необходимо показать машину специалистам автосервиса.

Если вы все же хотите снять и установить блок управления самостоятельно, вам понадобится всего лишь крестовая отвертка из инструментов. Сначала снимаются все пластиковые панели под рулевым колесом для облегчения доступа к агрегату. И не забудьте отключить аккумулятор, чтобы избежать проблем с проводкой. Пластиковая крышка, которая находится внизу панели, крепится тремя винтами. Их необходимо открутить и снять крышку.

Вид на сам блок управления открывается после снятия крышки. Все штекеры должны быть отключены от блока управления EMUR. Сам блок крепится двумя болтами. Открутите их и осторожно потяните коробку вниз, чтобы ничего не повредить. Помните, что блок все еще прикреплен к записи. Коробка должна быть чуть выше педалей. Только после этого нужно открутить три болта, которые будут тянуть блок управления к пластине. Теперь остается прикрутить новый блок управления к пластине и аккуратно установить все в обратном порядке.Закрепите коробку двумя болтами, затем подсоедините все заглушки, после чего можно приступать к сборке панелей обшивки.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
