ВАЗ 2114 датчик температуры охлаждающей жидкости

Базовым показателем здорового состояния организма является температура тела. Превышение значения 36.6 градусов обращает внимание, вызывает беспокойство. Аналогичная ситуация происходит в автомобиле. Если система контроля за отводом лишнего тепла работает нестабильно – силовому агрегату угрожает перегрев, выход из строя. Не своевременное включение охлаждения замороженного мотора помешает выполнить пуск. Арбитром в описанных ситуациях выступает специальный измерительный прибор. В статье пойдёт речь о технически примитивной, но функционально важной детали – датчике температуры охлаждающей жидкости. Выполнить самостоятельную проверку, замену датчика температуры двигателя ваз 2114 по силам начинающему автолюбителю.

Устройство, принцип работы, назначение, место расположения

Датчик представляет собой цилиндрический, неразборный стакан, изготовленный из сплава цветного металла. По верхнему краю нарезная резьба, шестигранная головка на 19 мм, пластиковая колодка с двумя контактами, подключёнными к электронному блоку управления. Электрическая схема прибора проста. Измерительный элемент – полупроводниковый термистор, изменяющий проводимость цепи в зависимости от температуры окружающей среды, в данном случае, жидкости. Встречаются модели автомашин, оснащённые несколькими температурными контролями силового агрегата. Датчик температуры двигателя устанавливается дополнительно, выдаёт показания на стрелочный прибор. Схемное решение аналогичное.

Известны два варианта исполнения, применяющие взаимно противоположные температурные коэффициенты.

Негатив. Улучшается проводимость при нагреве.
Позитив. Характеризуется повышением сопротивления с разогревом.

Выбирая новый датчик для замены, необходимо учитывать различия типов, соответствие модели автомобиля. Несовместимость приводит к отклонениям в режимах эксплуатации автомашины.

Информация, поступающая в ЭБУ с датчика охлаждающей жидкости, определяет:

угол опережения зажигания;
пропорцию компонентов горючей смеси;
обороты вращения коленчатого вала.

Где находится датчик ДТОЖ

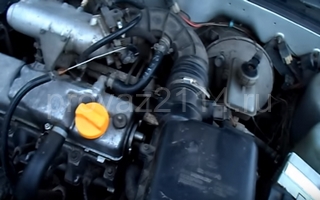

Обнаружить узел несложно. Достаточно пройтись взглядом вдоль подводящего шланга от радиатора к блоку термостата. Со стороны головки блока цилиндров видно датчик ДТОЖ.

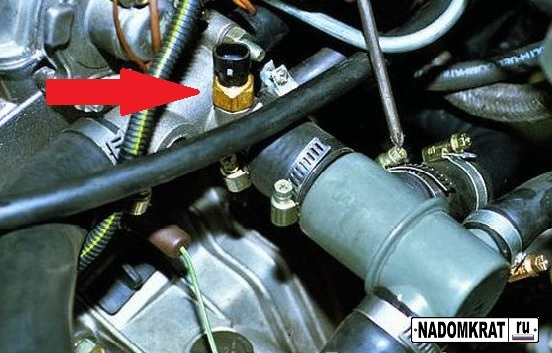

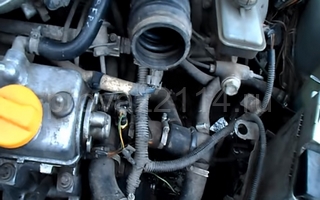

Место расположения на ваз 2114 датчик температуры охлаждающей жидкости

Признаки неисправности датчика температуры охлаждающей жидкости ваз 2114

Основные отличительные особенности, свидетельствующие о некорректной работе измерителя:

при холодном двигателе стрелка занимает красный сектор контрольного прибора передней панели, включается вентилятор обдува радиатора;
занижается тепловой режим, мотор перегревается, появляется задымление под капотом;
пуск силового агрегата происходит с трудом в любую погоду;
наблюдается повышенный расход горючего;
оттенки выхлопных газов отличаются от нормы, мотор коптит.

Диагностика, замена датчика температуры охлаждающей жидкости ваз 2114

При появлении первых симптомов поломки ДТОЖ не обязательно бежать в магазин. Странное функционирование прибора может быть следствием комплекса отклонений от нормы различных систем автомашины.

Низкий уровень охлаждающей жидкости приводит к повышению давления в контуре, тепловым ударам. Датчик, не полностью погружённый в тосол, будет анализировать состояние паров. Показания искажаются.

Обрывы, замыкания электропроводки, окисление контактов способны имитировать поломку температурного измерителя.

Важное замечание. Ремонтные мероприятия в моторном отсеке выполняются в одежде с длинными рукавами, застёгнутыми манжетами, в защитных перчатках. Прикосновение к горячим элементам конструкции приведёт к ожогу. Остерегаться паров охлаждающего контура.

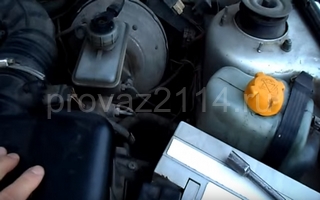

Существует простой способ локализации повреждения датчика. Электронный блок управления, замеряя напряжение, подозревает выход из строя термодатчика, обрыв цепи питания, автоматически организует обдув радиатора. Симуляция подобного случая вручную создаст возможность чётко определить виновника.

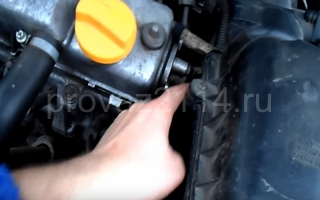

Осторожно просунуть руку под воздушный фильтр.

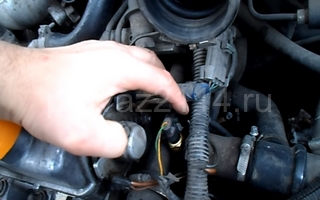

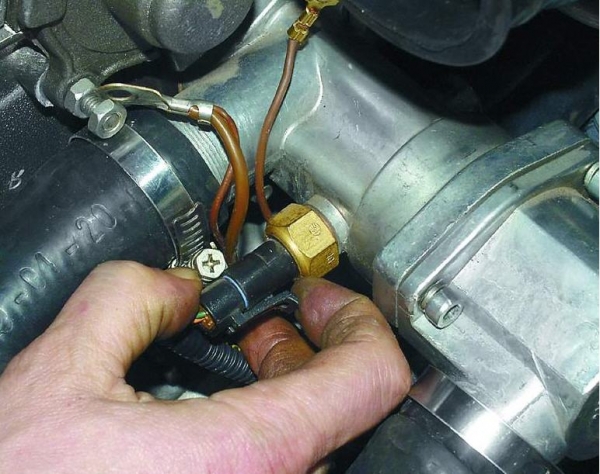

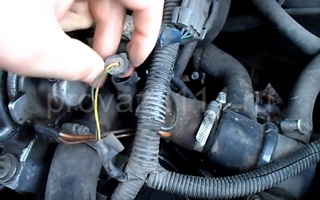

Нажать пластиковую защёлку. Отключить разъём датчика температуры двигателя ваз 2114.
Начало вращения вентилятора указывает на исправность проводки, непригодность прибора.

Порядок замены на ваз 2114 датчика температуры охлаждающей жидкости

Подготовить глубокий торцевой ключ на «19», рожковый на «13», отвёртку, новый прибор.
Подождать охлаждения двигателя.
Сбросить давление в системе охлаждения: аккуратно открутить крышку расширительного бачка, приподнять, плотно закрутить обратно.
Проконтролировать уровень охлаждающей жидкости между линиями «минимум», «максимум».
Выкрутить два болта крепления воздушного фильтра.
Освободить, стянуть хомут, снять воздуховод.
Отсоединить провода датчика массового расхода воздуха.
Убрать воздушный фильтр в сторону.
Подставить под блок термостата чистую ёмкость.
Торцевым ключом аккуратно вывернуть датчик температуры охлаждающей жидкости ваз 2114.

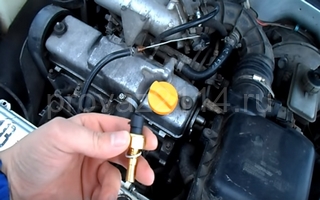

Извлечь прибор из посадочного отверстия. Возможно вытекание небольшого количества охладителя. Воздушная прослойка под закрытой крышкой, препятствуя созданию вакуума, не позволит опустошить расширительный бачок.
Если однозначно предполагается замена – закрутить сменный датчик, почистить, установить обратно разъёмные колодки, патрубок, фильтр, клемму. Долить охладитель.
Иначе временно использовать подходящую по размеру, резьбе пробку.
Подвергнуть снятый узел тестированию.
Собрать «испытательный стенд».
Металлическая ёмкость с водой. Для чистоты эксперимента заливается охладитель, применяемый в машине.
В воду поместить ртутный, спиртовой термометр со шкалой более 100 градусов.
Датчик заглубить в воду на отметку, аналогичную посадочному отверстию блока термостата.
С помощью зажимов «крокодил» подключить провода тестера к контактам термодатчика – руки освобождаются. Переключатель установить на измерение сопротивления, предел 1 кОм.
Организовать плавный подогрев.
Наблюдать показания градусника, мультиметра, записывать в две колонки, сравнить с паспортной таблицей. Отклонения от заводских данных не должны превышать нескольких единиц.
Обнаружена большая разница, отсутствие реакции на нагревание – требуется замена датчика температуры двигателя ваз 2114.

Предел совершенства не существует. Заводы – изготовители, автолюбители дополняют электрическую схему новыми приборами наблюдения за механизмами, узлами, системами автомобилей. В качестве примера можно назвать датчик температуры воздуха ваз 2114 в салоне, за бортом. Существуют защитные температурные датчики на основе биметаллических материалов, не требующие вмешательства бортового компьютера. Ток электрической цепи, выходящий за пределы нормы, заставляет изгибаться пластину, разрывая контакты. Остывание восстанавливает соединение. Аналогичная защита устанавливается в бытовых электроприборах. Подобные устройства сигнализируют о возможных коротких замыканиях проводки, вызывающих токовый рост.

Датчик температуры ВАЗ 2114: где находятся, замена

В отличие от Лада Приора, «14-я» модель в базовой комплектации оснащена датчиком температуры охлаждающей жидкости (ДТОЖ) и датчиком температуры наружного воздуха (ДТНВ).

Общее количество цифровых контролеров превышает 10 ед. Каждый из них отслеживает поведение того или иного оборудования. Пересылает в режиме онлайн электронному блоку управления двигателем ЭБУ.

Последний считывает показания, сверяет их с запрограммированными данными, при отклонении сигнализирует индикатором на приборной панели.

Водитель реагирует на уведомления, принимает решение о целесообразности дальнейшего использования технического средства.

Какие датчики температуры установлены на ВАЗ 2114

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

От точности показаний ДТОЖ зависит качественный состав топливной смеси. Срок эксплуатации датчика неограниченный, за исключением механического повреждения, короткого замыкания в цепи.

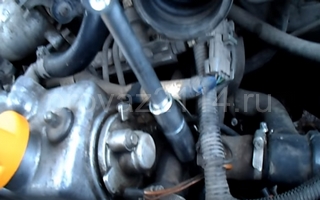

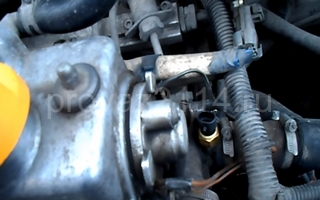

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:

Название	Каталожный артикул	Цена в рублях
ДТОЖ (оригинал), 8 клапанов, инжектор	2115-3811053	от 350
ДТНВ (оригинал)	2115-3828210 2115-3828210-02 2115-3828210-03	от 350 — 400

ДТНВ

Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДТОС коническая с двумя контактами с тыльной стороны.

За работу ДТОС отвечает предохранитель в монтажном блоке под номером №18. Отсутствие показаний температуры на приборной панели — первый признак неисправности оборудования.

Как самостоятельно заменить

Подготовительный этап:

Рожковой ключ на «19»;
Ветошь;
Дополнительное освещение по мере необходимости;

Новый «измерительный прибор».

Алгоритм замены:

Устанавливаем ВАЗ 2114 в периметр ремонтной зоны;
Глушим двигатель, открываем капот;
Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.

ДТНВ

Последовательность действий при замене ДТОС своими руками:

ВАЗ 2114 устанавливаем на ровную платформу, выжимаем стояночный тормоз в целях безопасности;

Открываем капот, снимаем силовые клеммы с аккумуляторной батареи. Это необходимо с целью предотвращения короткого замыкания в цепи при проведении работ;
Слева (справа) от центра переднего бампера, на радиаторе расположен датчик. Отвинчиваем его;
На штатное место вставляем новый, привинчиваем, надеваем клеммы;
Собираем конструкцию в обратной последовательности;
Надеваем силовые клеммы на аккумулятор.

После запуска двигателя проверим функционал измерительного прибора. Замена завершена.

Причины преждевременного выхода из строя ДТОЖ, ДТНВ

Стороннее механическое повреждение;
Брак при изготовлении прибора для замера впускного воздуха;
Трещина на цоколе, корпусе;
Короткое замыкание цепи;
Ослабленное крепление клемм;
Попадание влаги внутрь измерительных приборов;
Перегорание плавильного элемента предохранителя монтажного блока предохранителей;
Некорректная работа системной прошивки электронного блока управления ЭБУ, из-за чего не работает механический прибор, не диагностирует температуру за бортом.

Характерные признаки неисправности оборудования на ВАЗ 2114

Отсутствие каких-либо показаний на приборной панели при активации зажигания;
Некорректное отображение данных на приборной панели;
Периодические сбои в работе оборудования;
Частичное отображение показаний на приборном щитке;
В монтажном блоке предохранителей перегорел предохранитель, отвечающий за подачу напряжения на концевики. Для автомобиля ВАЗ 2114 это №15 и № 24.

Где находится датчик температуры ОЖ

Система охлаждения на автомобилях бывает трех типов:

Смешанная;
Воздушная;
Жидкая.

В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.

Сама система включает в себя следующие компоненты:

Вентилятор радиатора;
Радиатор отопления;
Радиатор охлаждения;
Рубашка системы охлаждения;
Насос;
Расширительный бак;
Патрубки соединения;
Датчик температуры охлаждающей жидкости.

Не ищите ДТОЖ на радиаторе, хотя именно там он располагается на остальных моделях ВАЗ. Тогда где находится датчик температуры двигателя на ВАЗ 2114? На блоке мотора.

Поломки

К самым популярным и распространенным поломкам ДТОЖ относят:

Отсутствие контакта с датчиком;
Разрыв контакта, исчезает изоляция;
Устройство перестает работать;
Вентилятор не включается, когда требуется.

Также важно изучить признаки неисправности. К ним относят:

Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
Двигатель прогрелся, но все равно не работает должным образом;
Существенно повысился уровень расхода топлива.

Одна из распространенных ошибок новичков заключается в том, что они часто путают ДТОЖ с датчиком указателя температуры жидкости охлаждения.

Проверка датчика

Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки ДТОЖ. Это говорит о том, что сначала следует проверить данный элемент.

Есть два метода проверки, с каждым из которых мы вас познакомим.

Первый метод

Снятие

Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.
Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.

Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.
Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.

Метод второй

Возьмите мультимер, включите его в режиме омметра.
Вооружитесь термометром с насечками более 100 градусов по Цельсию.
Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
Подключите щупы прибора к выводу датчика и корпусу.
Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.
Следите за показателями омметра и термометра одновременно.

В таблице указаны показания, которые соответствуют рабочему, исправному датчику. Таким методом можно проверять состояние нового датчика перед установкой на место старого.

Температура, С	Сопротивление, Ом
30	1350-1880
50	585-820
70	280-390
90	155-196
110	87-109

Порядок снятия ДТОЖ

Следует отметить, что рабочая температура 8 клапанного двигателя ВАЗ 2114 составляет 80-90 градусов по Цельсию. Но это оптимальные показатели, которые могут изменяться в зависимости от разных факторов. Если же двигатель перегревается или слишком быстро греется на ВАЗ 2114, этого оставлять без внимания нельзя.

Выкручивание

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

Слить охлаждающую жидкость. Для этого:
1. Подождите, пока двигатель остынет, если вы только что заехали в гараж;
2. Вооружитесь накидными ключами на 17, 13 и 8;
3. Возьмите тару, в которую будет сливаться охлаждающая жидкость;
4. Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
5. Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
6. Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
7. В течение 10 минут жидкость будет постепенно стекать;
8. В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
9. Вам предстоит подождать еще около 10 минут, пока жидкость выльется.
Теперь снимает старый датчик температуры охлаждающей жидкости:
1. Отыщите его на своем автомобиле;
2. Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
3. Измеритель демонтируется при помощи ключа на 21;
4. Монтируется новый измеритель.
Устанавливаем новый прибор. Для этого:
1. Приобретаем новый датчик ТОЖ;
2. Все тем же ключом на 21 монтируем его на место старого;
3. Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
4. Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
5. В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

Вы могли плохо закрутить новый датчик на его посадочное место;
Не исключено, что вы забыли про заливку охлаждающей жидкости;
В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Увы, замена датчика своими руками не всегда дает тот результат, на который вы рассчитывали. Потому автомобиль может продолжать капризничать. Все, что вы могли сделать, уже сделали, потому рекомендуем обратиться в хороший автосервис, где проведут диагностику и сумеют определить, что же случилось с вашей машиной на самом деле.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Загрузка …

Датчик температуры охлаждающей жидкости ВАЗ 2114

Любой автомобилист скажет, что произойдёт при нерабочем состоянии датчика температуры охлаждающей жидкости ВАЗ 2114, мотор начнёт быстро нагреваться и в конце концов закипит. А для любого движка перегрев чреват негативными последствиями, поэтому следует обращать периодическое внимание на функционирования измерительного устройства, и при малейшей проблеме его заменять.

У каждого водителя есть возможность предотвращать перегрев мотора ВАЗ 2114 самостоятельным путём, то есть следить за устройством, показывающим температуру тосола.

Где расположен прибор, показывающий температуру антифриза в ВАЗе 2114

В начале хочется напомнить о следующем: сама охладительная система на автомобилях бывает трёх видов: смешанной, воздушной и жидкой. У интересующей нас машины, СО работает на тосоле, то есть на жидком продукте. Вся схема предусматривает несколько однозначно важных компонентов:

радиаторного вентилятора;
радиатора для отопления салона;
радиатора для охлаждающей системы;
рубашки СО;
насоса и расширительного бака;
патрубков, соединяющих узлы;
датчика температуры ОЖ.

У ВАЗа 2114 датчик, в отличие от других моделей автомобилей ВАЗ расположен на блоке мотора.

Возможные поломки ДТОЖ

Мы назовём самые часто встречающиеся неисправности, которые связаны с нарушениями в работе прибора: сбой в контактах или разрывы, при которых теряется изоляция, вентилятор не функционирует по требованию.

Среди признаков поломки можно выделить следующие неисправности:

При непрогретом двигателе вентилятор начинает включаться в работу;
Двигатель достаточно разогрет, но его работу можно считать неудовлетворительной;
Наблюдается чрезмерный расход топлива.

Среди распространённых ошибочных убеждений существует одно: молодые и неопытные автомобилисты не видят разницы межу двумя понятиями: ДТОЖ и датчиком указателя температуры ОЖ.

Как устроить проверку прибора на исправность

Итак, вы заметили, что ваш мотор часто сильно нагревается, или же обнаружились иные негативные признаки, связанные с устройством охлаждения. Для начала, следует устроить проверку данному устройству, и тут есть два способа, с ними мы и познакомимся поближе.

Первый вариант – снятие устройства

При заведённом двигателе проверьте показания, которые отражаются на приборах. Если стрелка находится на максимальной высоте, то значит мотор всё равно находится в холодном состоянии. Здесь следует нарушить контакты на приборе и посмотреть: если стрелка подает вниз, значит пришла пора заменить датчик температуры ОЖ вашего авто.
Когда указатель остался на прежнем месте, попробуйте исследовать контакты системы, в них зачастую происходит замыкание. Тогда неисправность можно будет устранить намного быстрее.
Ещё один вид сбоя: двигатель разогревается с равномерностью, а стрелка прибора начинает прыгать в ту и иную сторону. Здесь есть большая вероятность, что дело в предохранителях, которые оказались в нерабочем состоянии.
При исправных предохранителях необходимо замкнуть контакт на массу, и опять, если стрелка резко ушла вверх, можно смело констатировать неисправность в работе ДТОЖ.

Второй вариант

Необходимо взять мультимер и включить его в режиме сопротивления.
Затем вооружиться термометром, который имеет насечки выше ста градусов Цельсия.
Возьмите прочную ёмкость, не деформирующуюся при нагревании ОЖ до высокой температуры.
После чего, необходимо подключить щупы прибора к датчику.
Сделав необходимые подсоединения, ДТОЖ помещается в подготовленную термостойкую ёмкость и нагревается.
Здесь следует следить за показателями сразу двух устройств одновременно.

Ниже приведены данные по которым можно определить исправность датчика. Способ позволяет осуществить проверку нового прибора перед тем как установить его на место неисправного устройства.

Первые показатели — это температура С, вторые означают сопротивление в Ом.

30 – 1350-1880
50 – 585-820
70 – 280-390
90 — 155-196
110 — 87-109

Как снять датчик температуры охлаждающей жидкости на ВАЗ 2114

Ваз 2114 имеет восьми клапанный двигатель, а температура в рабочем состоянии двигателя может составлять от 80 до 90 градусов по Цельсию, но данные показатели изменятся под воздействием тех или иных факторов. Перегрев двигателя нельзя игнорировать, следует предпринять шаги для устранения данного дефекта.

Жидкость, охлаждающая мотор играет огромное значение в нормальной работе автомобиля. Нельзя допускать закипание тосола в расширительном баке ВАЗ 2114, ведь это явный признак того, что датчик неисправен и его следует как можно скорее заменить на новый прибор.

Чтобы произвести замену самостоятельно, важно выполнить следующие последовательные манипуляции:

Вначале сливается охлаждённая жидкость, но только при полном остывании двигателя.
Затем вам следует вооружиться тарой для слива жидкости и накидными ключами номер 17, 13 и 8.
Начинаем демонтировать защитные узлы двигателя и радиаторный крепёж.
Далее следует включить печку на максимум и открыть кран отопителя и крышку расширительного бачка.
Обязательно приготовленную ёмкость устанавливаем под радиатором и начинаем откручивать пробку на сливе. Под большим давлением тосол начинает выбрасываться из бачка, потом все ваши действия должны быть неторопливыми и аккуратными.
На протяжение 10 минут ОЖ стекает, но в это время поставьте тару под двигатель и слейте охлаждающую жидкость с блока цилиндров, открутив предварительно пробку, она расположена под узлом зажигания.
Ждите, пока вся жидкость не выльется из системы, после чего можно снять и сам датчик отыскав его на авто.
Здесь нужно быть особенно внимательным, и обратить взор на маркировку, которая располагается по стороне шестигранника. Такое положение следует сохранить при сборке после проверки.
Сам измеритель следует демонтировать ключом на 21 и на его место устанавливается новое устройство.
После всех действий во все узлы должна быть залита новая охлаждающая жидкость, при помощи датчика убедитесь, что уровень жидкости находится в соответствующем состоянии.

Бывает, что даже после всех манипуляций датчик отказывается работать, тогда просмотрите ещё раз следующие моменты:

Возможно был плохо закручен сам прибор в посадочном месте.
Не исключается и такой вариант, как забрызгивание генератора по причине утечки охлаждающей жидкости.
Возможно, вы не залили ОЖ, просто забыли это сделать по неопытности.
Датчик изначально был неисправен или бракован. В этом случае необходимо всегда сохранять чек до тех пор, пока новый прибор не проявит себя наилучшим образом.

Заключение

В том случае, когда вы самостоятельным образом не можете заменить или проверить исправность датчика температуры охлаждёнки, следует обратиться в сервисный автоцентр, где вам предоставят соответствующие услуги.
Опытные автолюбители часто не прибегают к услугам СТО, а сами производят замену устройства. Но это имеет место лишь в том случае, когда воитель имеет навыки автомеханика и хорошо понимает все схемы расположения узлов и деталей двигателя.
К сожалению, многие проблемы, возникающие в жизни автомобилиста нельзя решить самостоятельным способом, поэтому часто приходится пользоваться услугами профессионалов.

Ваз 2114 датчик температуры двигателя

Датчики ВАЗ-2114. Фото и подробные описания.

Список датчиков и их технических характеристик

Современный автомобиль, это сложный механизм, связанный в единую электрическую цепь. Следить за слаженной работой этого механизма помогают всевозможные датчики, устанавливаемые на автотранспортное средство.

Водитель должен знать технические характеристики основных датчиков и где они расположены, чтобы уметь своевременно произвести их ремонт или замену.

Датчик температуры ВАЗ-2114. Фото

В условиях современного мегаполиса, где большое количество автомобилей, светофоров, пешеходных переходов, пробок, заторов, двигатель автомобиля подвергается дополнительному перегреву, особенно в летний период. Чтобы своевременно среагировать на повышение температуры охлаждающей жидкости на ВАЗ 2114 установлен датчик. позволяющий осуществлять контроль над любыми изменениями температурного режима.

По своей конструкции – это резистор или термистор, в котором в зависимости от температуры изменяется его сопротивление. Установка производится в постоянно циркулирующем потоке охлаждающей жидкости, происходящем в патрубке охлаждающей рубашки, который находится на блоке цилиндров.

За счет отрицательного температурного коэффициента сопротивления термистора, при нагреве жидкости происходит уменьшение его сопротивление. Так при температуре -40 градусов, оно будет составлять 100700 Ом, при повышении до +130, уже 70 Ом. Контроллер подает на датчик напряжение в 5В посредством резистора, имеющего постоянное сопротивление, который находится внутри контроллера.

Контроллер рассчитывает температуру охлаждающей жидкости по падению напряжения на датчик. На холодном двигателе падение напряжение высокое, на прогретом – низкое. От температуры охлаждающей жидкости зависят многие характеристики управления.

Как только возникает неисправность цепей регулятора температуры, контроллер через определенный период времени заносит в свою память соответствующий код и начинает сигнализировать о возникших неполадках с помощью контрольной лампы «CHECK ENGINE».

Заменить вышедший из строя регулятор температуры охлаждающей жидкости не представляет собой ничего сложного, и все работы по его замене можно произвести самостоятельно, своими руками, без помощи автомеханика.

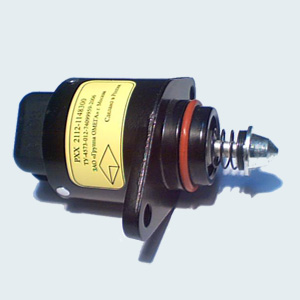

Датчик холостого хода ВАЗ-2114

Датчик или регулятор холостого хода на автомобиле ВАЗ-2114 предназначен для автоматической регулировки и стабилизации работы двигателя во время кратковременной остановки. Представляет собой шаговый электродвигатель и имеет конусную иглу.

Расположен на поверхности корпуса дроссельного узла, неподалеку от датчика дроссельного узла. Крепление к корпусу дроссельного узла производится с помощью двух винтиков.

В момент включения зажигания, шток выдвигаясь полностью, упирается в калибровочное отверстие, находящееся в дроссельном патрубке. Затем, датчик отсчитывая заложенный алгоритм, возвращает клапан в первоначальное положение.

На прогретом двигателе на момент регулировки регулятор располагается на отметки 30-50 шагов. Количество поступающего воздуха через калибровочное отверстие, постоянно меняется в зависимости от расположения штока.

При этом если шток втягивается, то шаг уменьшается, и наоборот. Ход штока может составлять 250 шагов. При покупке нового датчика холостого хода необходимо обязательно расстояние между головкой штока и фланцем, оно должно составлять порядка 23мм.

Датчик воздуха ВАЗ-2114

Современные требования экологии к двигателям внутреннего сгорания – повышены. Именно поэтому на всех режимах его работы должно поддерживаться установленное соотношение воздуха к топливу в воздушно-топливной смеси.

Только при соблюдении этих условий, каталитический нейтрализатор будет полностью удалять вредные вещества находящиеся в отработанных газах.

Для поддержки стехиометрического соотношения различных компонентов, находящихся в топливно – воздушной смеси, необходима достоверно точная информация о количестве расходуемого воздуха.

Датчик расхода воздуха установленный на ВАЗ-2114 предназначен для сбора данных расхода воздуха. Мера расхода всасываемого воздуха может считаться как в объемах, так и в массе.

На сегодняшний день существует два типа датчика расхода воздуха. тепловой и механический.

При механическом способе производится измерение поступающего воздуха, который находится в пропорциональной зависимости от перемещения заслонки. Основа теплового способа – измерение массы поступающего воздуха, которая напрямую зависит от температуры у чувствительного элемента на данный период времени. Датчик расхода воздуха на автомобиле устанавливается между дроссельной заслонкой и воздушным фильтром во впускной системе.

Датчик скорости ВАЗ-2114

Датчик такого типа является прекрасным помощником водителя, постоянно передавая информацию о текущей скорости автомобиля во время движения. Расположен такой датчик на коробке передач и выдает одновременно шесть импульсов за метр передвижения автомобиля.

Основным элементом является диск, установленный на внутренней оси датчика, рядом расположен многополюсный магнит. На сегодняшний день существует два типа датчиков: проходные и непроходные.

Установка проходных производится в разрыве крепления троса, который приводит в действие стрелку спидометра. Установка непроходных производится на автомобилях, имеющих электрическую комбинацию приборов.

Датчик коленвала ВАЗ-2114

Датчик коленвала устанавливается на крышке масляного насоса на минимальном расстоянии от задающего диска механизма. Информация, поступающая от измерителя положения, в котором находится коленчатый вал принимается системой управляющей движком, за счёт которого осуществляется управление системой впрыска и зажигания.

Замену практически всех типов датчиков. установленных на автомобиле ВАЗ-2114 можно произвести самостоятельно, своими руками, для этого совершено необязательно гнать машину в автосервис. Просмотренное видео даст более четкое представление о датчике холостого хода.

Датчик температуры ВАЗ 2114: неисправности и замена

Не секрет, что в век современных технологий большая часть машин устроена таким образом, что имеет массу разнообразных приборов. ВАЗ 2114 не исключение. Пусть машина и не современная, но температурный датчик она все же имеет.

Зачем он нужен?

Многим автолюбителям известно, что перегрев силового агрегата нарушает работоспособность всей машины. Основным предназначением температурного датчика является поддержка оптимальной температуры двигателя. Она должна соответствовать определенным нормам, как в летнее, так и зимнее время. Иначе могут произойти непредвиденные поломки ваз 2114.

При достижении температуры охлаждающей жидкости выше положенной отметки термодатчик автоматически включается. Его выключение происходит при падении температуры.

Расположение ТД в блоке двигателя

Информация о температуре нагревания приходит на электродвигатель от датчика, который в виде наглядной информации показывает сложившуюся ситуацию.

Основные функции датчика температуры охлаждающей жидкости:

Контроль за слаженной работой всего механизма автомобиля;
Для своевременного выявления поломки в авто;
Во избежание перегрева двигателя в экстремальных летних условиях.

Где находится термодатчик охлаждающей жидкости?

В моторах инжекторного типа существует 2 датчика. Первый передает информацию на ЭБУ силовым агрегатом, который и принимает окончательное решение о количестве подаваемого в двигатель топлива. Второй, как и в карбюраторном типе применяется только в качестве включения и выключения вентилятора охлаждения. Кроме этого, посредством стрелочного или другого указателя он предоставляет информацию водителю о температурном режиме.

В машине ВАЗ 2114 термодатчик находится в системе охлаждения, расположенной между термостатом и головкой блока цилиндра.

Данное размещение датчика позволяет беспрепятственно провести замену или демонтаж элемента.

По каким признакам определить неисправность датчика ВАЗ 2114?

Проще всего проявляется в неисправности карбюраторного двигателя. Она заключается в резком изменении температурных показателей двигателя. Чем сильнее греется силовой агрегат, тем хуже будет сопротивление прибора контроля температуры охлаждающей жидкости. Это является первым признаком его поломки.

Перегревы двигателя могут происходить по следующим причинам:

слишком завышенный температурный режим окружающей среды;
засоренность системы охлаждения;
сбои в работе вентилятора охлаждения;
течь антифриза;
поломки термостата;
плохая работоспособность помпы;
большой расход горючего.

Как провести проверку термодатчика?

Многие скажут, что это безумная идея, поскольку довольно низкая цена предоставляет возможность покупки нового элемента. Но Кулибиных это не останавливает. Проверка датчика необходима для того, чтобы определить первопричину, приводящую к нагреву мотора.

Для проверки элемента необходимо выполнить следующие действия:

1. Сливание антифриза.
2. Демонтаж термодатчика.

По своей конструкции прибор представляет резьбовую втулку небольшого размера, которая вкручивается в коллектор. В центре элемента установлен термоэлемент, который контролирует сопротивление при изменениях в температуре.

Если прибор нерабочий — делать полную разборку датчика бессмысленно. Лучшим выходом станет его утилизация.

Если вы сомневаетесь в его неисправности, проведите его проверку, используя термометр. Сопротивление холодного датчика должно составлять 1500Ом. В процессе нагревания показания сопротивления меняются. При температуре нагревания в 70 градусов оно должно составлять 300 Ом, а при закипании – не более 90 Ом.

Только таким образом можно подтвердить его работоспособность.

При покупке нового датчика на ваз 2114 необходимо ключом на 21 поставить его на место. Для прочности, добавьте на резьбу небольшое количество герметика, не забудьте об охлаждающей жидкости в радиаторе и блоке цилиндра двигателя, проверьте его работоспособность.

Что делать, если новый датчик отказывается работать?

1. Проверьте его качество, возможно, вам попался товар с браком. Для этого понадобится товарный чек, выданный в магазине;
2. Проверьте аккуратность выполненной работы. Возможно произошла утечка охлаждающей жидкости;
3. Проверьте наличие антифриза. Может быть в спешке вы забыли залить его;
4. Качество вкручивания датчика.

Если измеритель по-прежнему отказывается работать – обратитесь за помощью в автосервис, возможно поломка кроется в другой причине. Если вы новичок в автоделе при замене датчика ваз 2114 могли поломаться близ находящиеся запчасти.

CarFrance.ru » Lada » 2114 » Двигатель и его системы » Замена датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2114 своими руками: наглядное пособие

Замена датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2114 своими руками: наглядное пособие

Датчик температуры охлаждающей жидкости двигателя на ВАЗ-2114 – это один из тех электрических индикаторов автомобиля, который чаще всего выходит из строя, поскольку на него влияет перепад температур и нагревательный эффект. Меняется этот элемент также очень просто, но не все автомобилисты это понимают и тратят деньги, а также время зря. Данная статья расскажет, как быстро и своими руками заменить датчик охлаждающей жидкости на автомобиле.

Видео о замене датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2114:

Видеоматериал расскажет, как заменить датчик охлаждающей жидкости, а также поведает о некоторых нюансах и тонкостях процесса.

Устройство системы охлаждения на ВАЗ-2114

Местоположение датчика температуры охлаждающей жидкости

Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:

Здесь всё устроено тривиально

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат ; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Процесс замены датчика (ДТОЖ)

Как говорилось раннее, процесс замены слишком прост и займет всего минут 10-15.

Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:

Снимаем клемму с АКБ.

Проводим демонтаж клеммы АКБ

Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.

Для того чтобы добраться до датчика необходимо снять воздушный фильтр

Отсоединяем провода, которые питают элемент.

Датчик ОЖ производства «Хелла»

Последствия несвоевременной замены датчика

Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:

Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата .
Другие последствия, к которым датчик привязан косвенно.

Заменить датчик охлаждения на ВАЗ-2114 достаточно просто и с этим заданием справится может каждый. Особое внимание стоит уделить выбору изделия, поскольку именно от него зависит, насколько долго и качественно будет работать двигатель в целом и отдельные его узлы.

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

Источники: http://vsepoedem.com/story/datchiki-vaz-2114, http://vashalada.ru/mashiny/vaz-2114/datchik-temperaturyi-vaze-2114.html, http://carfrance.ru/zamena-datchika-temperatury-oxlazhdayushhej-zhidkosti-vaz-2114-svoimi-rukami-naglyadnoe-posobie/

Датчик температуры охлаждающей жидкости на ваз 2114

Содержание статьи

Если датчик температуры охлаждающей жидкости ВАЗ 2114 перестанет работать. Что произойдет с вашим автомобилем? Правильно, двигатель попросту закипит. Перегрев мотора — это крайне нежелательная проблема, с которой, увы, сталкиваются многие автомобилисты.

Элемент определения температуры охлаждающей жидкости
Водитель имеет возможность самостоятельно следить за вероятностью перегрева, используя указатель температуры охлаждающей жидкости. Именно он показывает, греется ли двигатель ВАЗ 2114 или нет.
При этом данный датчик неразрывно связан с другим устройством — ДТОЖ (датчик температуры охлаждающей жидкости). Его надежность оставляет желать лучшего.
Где находится датчик температуры ОЖ
Система охлаждения на автомобилях бывает трех типов:
Смешанная;
Воздушная;
Жидкая.

В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.
Сама система включает в себя следующие компоненты:
Вентилятор радиатора;
Радиатор отопления;
Радиатор охлаждения;
Рубашка системы охлаждения;
Насос;
Расширительный бак;
Патрубки соединения;
Датчик температуры охлаждающей жидкости.
Не ищите ДТОЖ на радиаторе, хотя именно там он располагается на остальных моделях ВАЗ. Тогда где находится датчик температуры двигателя на ВАЗ 2114? На блоке мотора.
Поломки

К самым популярным и распространенным поломкам ДТОЖ относят:
Отсутствие контакта с датчиком;
Разрыв контакта, исчезает изоляция;
Устройство перестает работать;
Вентилятор не включается, когда требуется.
Также важно изучить признаки неисправности. К ним относят:
Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
Двигатель прогрелся, но все равно не работает должным образом;
Существенно повысился уровень расхода топлива.
Одна из распространенных ошибок новичков заключается в том, что они часто путают ДТОЖ с датчиком указателя температуры жидкости охлаждения.
Проверка датчика
Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки ДТОЖ. Это говорит о том, что сначала следует проверить данный элемент.

Есть два метода проверки, с каждым из которых мы вас познакомим.
Первый метод

Снятие
Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.
Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.
Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.
Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.
Метод второй
Возьмите мультимер, включите его в режиме омметра.
Вооружитесь термометром с насечками более 100 градусов по Цельсию.
Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
Подключите щупы прибора к выводу датчика и корпусу.
Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.
Следите за показателями омметра и термометра одновременно.
В таблице указаны показания, которые соответствуют рабочему, исправному датчику. Таким методом можно проверять состояние нового датчика перед установкой на место старого.
Температура, С Сопротивление, Ом
30 1350-1880
50 585-820
70 280-390
90 155-196
110 87-109
Порядок снятия ДТОЖ
Следует отметить, что рабочая температура 8 клапанного двигателя ВАЗ 2114 составляет 80-90 градусов по Цельсию. Но это оптимальные показатели, которые могут изменяться в зависимости от разных факторов. Если же двигатель перегревается или слишком быстро греется на ВАЗ 2114, этого оставлять без внимания нельзя.

Выкручивание
Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.
Чтобы его заменить, нужно выполнить несколько последовательных действий.
Слить охлаждающую жидкость. Для этого:
Подождите, пока двигатель остынет, если вы только что заехали в гараж;
Вооружитесь накидными ключами на 17, 13 и 8;
Возьмите тару, в которую будет сливаться охлаждающая жидкость;
Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
В течение 10 минут жидкость будет постепенно стекать;
В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
Вам предстоит подождать еще около 10 минут, пока жидкость выльется.
Теперь снимает старый датчик температуры охлаждающей жидкости:
Отыщите его на своем автомобиле;
Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
Измеритель демонтируется при помощи ключа на 21;
Монтируется новый измеритель.
Устанавливаем новый прибор. Для этого:
Приобретаем новый датчик ТОЖ;
Все тем же ключом на 21 монтируем его на место старого;
Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.
Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:
Вы могли плохо закрутить новый датчик на его посадочное место;
Не исключено, что вы забыли про заливку охлаждающей жидкости;
В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.
Увы, замена датчика своими руками не всегда дает тот результат, на который вы рассчитывали. Потому автомобиль может продолжать капризничать. Все, что вы могли сделать, уже сделали, потому рекомендуем обратиться в хороший автосервис, где проведут диагностику и сумеют определить, что же случилось с вашей машиной на самом деле.
Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.
Где найти и как починить ваз 2114 датчик температуры

Кароче надо менять этот датчик) завтра поменяем
На приборке стало показывать температур двигателя 90 градусов, хотя машина стояла на улице в -6 градусов весь вечер. Потом в дороге температура была под 120-125 градусов. И почитав в чем проблема все сомнения пали на дтож. Здесь описан чисто мой метод, без слива антифриза через радиатор.

Скидываем воздухан
Не забудьте скинуть минусовую клемму с акб, дабы не возникло ошибок после того как скинете фишку дтож

И вот он сам датчик на между блоком цилиндров и термостатом
Перед тем как откручивать датчик, ждем пока антифриз остынет, далее скидываем фишку. И потихоньку откручиваем датчик ключом на 19, и самый ГЛАВНЫЙ момент это быстро вынуть датчик и закрыть отверстие дабы не выбежало много антифриза.

В моем случае я использовал палец
Далее так же быстро вставляем новый датчик и закручиваем его, перед этим можно смазать его термостойким герметиком.

И вот датчик на месте
Датчик поставил от фирмы Лузар

коробочка

картинка
Но в моем случае проблема не решилась, и на приборке так же показывает не правильную температуру. Подскажите куда еще можно заглянуть.
Датчик температуры двигателя ваз 2114
Любой автомобилист скажет, что произойдёт при нерабочем состоянии датчика температуры охлаждающей жидкости ВАЗ 2114, мотор начнёт быстро нагреваться и в конце концов закипит. А для любого движка перегрев чреват негативными последствиями, поэтому следует обращать периодическое внимание на функционирования измерительного устройства, и при малейшей проблеме его заменять.

У каждого водителя есть возможность предотвращать перегрев мотора ВАЗ 2114 самостоятельным путём, то есть следить за устройством, показывающим температуру тосола.
Где расположен прибор, показывающий температуру антифриза в ВАЗе 2114
В начале хочется напомнить о следующем: сама охладительная система на автомобилях бывает трёх видов: смешанной, воздушной и жидкой. У интересующей нас машины, СО работает на тосоле, то есть на жидком продукте. Вся схема предусматривает несколько однозначно важных компонентов:
радиаторного вентилятора;
радиатора для отопления салона;
радиатора для охлаждающей системы;
рубашки СО;
насоса и расширительного бака;
патрубков, соединяющих узлы;
датчика температуры ОЖ.
У ВАЗа 2114 датчик, в отличие от других моделей автомобилей ВАЗ расположен на блоке мотора.

Возможные поломки ДТОЖ
Мы назовём самые часто встречающиеся неисправности, которые связаны с нарушениями в работе прибора: сбой в контактах или разрывы, при которых теряется изоляция, вентилятор не функционирует по требованию.
Среди признаков поломки можно выделить следующие неисправности:
При непрогретом двигателе вентилятор начинает включаться в работу;
Двигатель достаточно разогрет, но его работу можно считать неудовлетворительной;
Наблюдается чрезмерный расход топлива.
Среди распространённых ошибочных убеждений существует одно: молодые и неопытные автомобилисты не видят разницы межу двумя понятиями: ДТОЖ и датчиком указателя температуры ОЖ.

Как устроить проверку прибора на исправность
Итак, вы заметили, что ваш мотор часто сильно нагревается, или же обнаружились иные негативные признаки, связанные с устройством охлаждения. Для начала, следует устроить проверку данному устройству, и тут есть два способа, с ними мы и познакомимся поближе.
Первый вариант – снятие устройства
При заведённом двигателе проверьте показания, которые отражаются на приборах. Если стрелка находится на максимальной высоте, то значит мотор всё равно находится в холодном состоянии. Здесь следует нарушить контакты на приборе и посмотреть: если стрелка подает вниз, значит пришла пора заменить датчик температуры ОЖ вашего авто.
Когда указатель остался на прежнем месте, попробуйте исследовать контакты системы, в них зачастую происходит замыкание. Тогда неисправность можно будет устранить намного быстрее.
Ещё один вид сбоя: двигатель разогревается с равномерностью, а стрелка прибора начинает прыгать в ту и иную сторону. Здесь есть большая вероятность, что дело в предохранителях, которые оказались в нерабочем состоянии.
При исправных предохранителях необходимо замкнуть контакт на массу, и опять, если стрелка резко ушла вверх, можно смело констатировать неисправность в работе ДТОЖ.
Второй вариант
Необходимо взять мультимер и включить его в режиме сопротивления.
Затем вооружиться термометром, который имеет насечки выше ста градусов Цельсия.
Возьмите прочную ёмкость, не деформирующуюся при нагревании ОЖ до высокой температуры.
После чего, необходимо подключить щупы прибора к датчику.
Сделав необходимые подсоединения, ДТОЖ помещается в подготовленную термостойкую ёмкость и нагревается.
Здесь следует следить за показателями сразу двух устройств одновременно.
Ниже приведены данные по которым можно определить исправность датчика. Способ позволяет осуществить проверку нового прибора перед тем как установить его на место неисправного устройства.
Первые показатели — это температура С, вторые означают сопротивление в Ом.
30 – 1350-1880
50 – 585-820
70 – 280-390
90 — 155-196
110 — 87-109

Как снять датчик температуры охлаждающей жидкости на ВАЗ 2114
Ваз 2114 имеет восьми клапанный двигатель, а температура в рабочем состоянии двигателя может составлять от 80 до 90 градусов по Цельсию, но данные показатели изменятся под воздействием тех или иных факторов. Перегрев двигателя нельзя игнорировать, следует предпринять шаги для устранения данного дефекта.
Жидкость, охлаждающая мотор играет огромное значение в нормальной работе автомобиля. Нельзя допускать закипание тосола в расширительном баке ВАЗ 2114, ведь это явный признак того, что датчик неисправен и его следует как можно скорее заменить на новый прибор.
Чтобы произвести замену самостоятельно, важно выполнить следующие последовательные манипуляции:
Вначале сливается охлаждённая жидкость, но только при полном остывании двигателя.
Затем вам следует вооружиться тарой для слива жидкости и накидными ключами номер 17, 13 и 8.
Начинаем демонтировать защитные узлы двигателя и радиаторный крепёж.
Далее следует включить печку на максимум и открыть кран отопителя и крышку расширительного бачка.
Обязательно приготовленную ёмкость устанавливаем под радиатором и начинаем откручивать пробку на сливе. Под большим давлением тосол начинает выбрасываться из бачка, потом все ваши действия должны быть неторопливыми и аккуратными.
На протяжение 10 минут ОЖ стекает, но в это время поставьте тару под двигатель и слейте охлаждающую жидкость с блока цилиндров, открутив предварительно пробку, она расположена под узлом зажигания.
Ждите, пока вся жидкость не выльется из системы, после чего можно снять и сам датчик отыскав его на авто.
Здесь нужно быть особенно внимательным, и обратить взор на маркировку, которая располагается по стороне шестигранника. Такое положение следует сохранить при сборке после проверки.
Сам измеритель следует демонтировать ключом на 21 и на его место устанавливается новое устройство.
После всех действий во все узлы должна быть залита новая охлаждающая жидкость, при помощи датчика убедитесь, что уровень жидкости находится в соответствующем состоянии.
Бывает, что даже после всех манипуляций датчик отказывается работать, тогда просмотрите ещё раз следующие моменты:
Возможно был плохо закручен сам прибор в посадочном месте.
Не исключается и такой вариант, как забрызгивание генератора по причине утечки охлаждающей жидкости.
Возможно, вы не залили ОЖ, просто забыли это сделать по неопытности.
Датчик изначально был неисправен или бракован. В этом случае необходимо всегда сохранять чек до тех пор, пока новый прибор не проявит себя наилучшим образом.

Заключение
В том случае, когда вы самостоятельным образом не можете заменить или проверить исправность датчика температуры охлаждёнки, следует обратиться в сервисный автоцентр, где вам предоставят соответствующие услуги.
Опытные автолюбители часто не прибегают к услугам СТО, а сами производят замену устройства. Но это имеет место лишь в том случае, когда воитель имеет навыки автомеханика и хорошо понимает все схемы расположения узлов и деталей двигателя.
К сожалению, многие проблемы, возникающие в жизни автомобилиста нельзя решить самостоятельным способом, поэтому часто приходится пользоваться услугами профессионалов.
На ваз 2114 не работает датчик температуры на приборной панели
Что будет, если не работает датчик температуры на ВАЗ 2114? Движка может закипеть. Вы едете на отдых за город, или к бабушке в деревню, стоите в многочасовой пробке – в любом случае есть риск перегрева мотора. Чтобы вовремя опознать эту вероятность, нужно смотреть на указатель температуры охлаждающей жидкости – специальный датчик. А он напрямую зависит от сигнала, который передается от другого датчика – измерителя этой самой температуры. К сожалению, на любом ВАЗе, в том числе и на четырнадцатой, он ненадежен. Еще более печален факт его заводской ненадежности – изготавливают не всегда качественный продукт на русском автопроме.
ДТОЖ
Расположение ДТОЖ
Охладительная система есть 3 видов: жидкая, воздушная, смешанная. На ВАЗ ставится охлаждение первого вида – на основе охлаждающей жидкости: тосола или антифриза. Сама система состоит из таких элементов: радиатор охлаждения, вентилятор радиатора, радиатор отопления, рубашки охладительной системы, насос, расширительный бачок, патрубки для соединения, ДТОЖ (идентичен по конструкции датчику от десятки).
ДТОЖ ВАЗ 2114 (датчик температуры охлаждающей жидкости) находится в промежутке между термостатом и головкой блока цилиндров, на патрубке системы охлаждения, соединенный с системой двумя проводами. Его часто путают с тем, у которого один контакт и находится он на приборной панели. Конструкция ДТОЖ состоит из резистора, показатель сопротивления которого напрямую зависит от нагрева движки.
Расположение ДТОЖ
Датчик температуры охлаждающей жидкости ВАЗ 2114 находится на блоке самого двигателя, не на радиаторе, как у других ВАЗов. Не ищите зря его там, точно так же не стоит соотносить поломки измерителя температуры на четырнадцатой и на восьмерке: производитель один, а схемы разные.
О поломках ДТОЖ
Основные поломки:
нет контакта с датчиком;
потеря изоляции, разрыв контактов;
отказ устройства;
вентилятор не работает системно.
Симптомы неисправности:
движка еще даже не прогрета, а вентилятор уже работает;
прогретый двигатель не хочет работать;
бензин стал расходоваться больше.
Перед тем, как проверить датчик температуры охлаждающей жидкости, помните, главное не перепутать его с датчиком указателя температуры охлаждающей жидкости!
Проверка ДТОЖ
ДТОЖ передает сигнал на приборную панель, которая показывает водителю уровень нагрева антифриза.
Проверка ДТОЖ
Как проверить на ВАЗ 2114 датчик температуры:
Заводим авто, смотрим на панель приборов, стрелка указывает на максимум, а движка холодна как лед, отсоединяем контакты от температурного измерителя: стрелка опустилась до минимума – пора провести замену.
Если стрелка так и осталась на максимуме – смотрим контакт ДТОЖ, он, может быть, замкнут на массе авто.
Прогрев двигателя идет нормально, а стрелка скачет или лежит на нуле – проверьте предохранители.
Если предохранители в норме, замкните контакт на массу авто – стрелка подпрыгнула вверх – не работает датчик температуры на ВАЗ 2114.
Еще один прекрасный метод:
Берем мультиметр, ставим в режим омметра.
Так же нужен хороший термометр с максимумом выше ста градусов и тара, которая выдержит горячий антифриз.
Крепим щупы мультиметра к корпусу и выводу датчика.
Подсоединенный ДТОЖ, кладем в тару с налитым антифризом или тосолом, нагреваем.
Смотрим на показатели термометра и омметра:
Температура, С Сопротивление, Ом
30 1350-1880
50 585-820
70 280-390
90 155-196
110 87-109
Это показатели рабочего датчика. Метод хорош тем, что вы можете так же проверить новый, который не всегда удается взять исправным.
Как снять датчик указателя температуры охлаждающей жидкости?
Перед тем, как снять датчик охлаждающей жидкости, уберите воздушный фильтр, он будет мешать его открутке. И первым делом слить антифриз (тосол). Сливать будем следующим образом:
Двигатель должен быть остывшим.
Понадобятся накидные ключи на 8, 13, 17.
Приготовьте тару для ОЖ, которую сливаем!
Убираем защиту движки, ключом отворачиваем крепления радиатора
Ставим печку на максимум, потом открываем кран отопителя и крышку расширительного бочка.
Ставим тару под радиатор и МЕДЛЕННО (если быстро, то гениратор зальете) отворачиваем пробку слива.
Минут 10 пусть сбегает.
Переходим к самой движке: аналогично ставим тару под нее и отворачиваем пробку (под модулем зажигания) на блоке цилиндров.
Опять 10 минут пусть льется.
Перед тем, как закрыть все пробки, протрите горлышко каждого из отверстий!
Вспоминаем, где находится датчик температуры охлаждающей жидкости на ВАЗ 2114, и начинаем его снимать:
нашли его, сняли защитный слой из резины;
смотрим на корпус, ищем маркировку (на одной из его 6-гранной части), запоминаем, чтобы потом поставить все соответственно системе;
выкручиваем измеритель двадцать первым ключом;
ставим новый.
Как поменять датчик температуры на ВАЗ 2114:
купили новый;
тем же ключиком на 21 заворачиваем новый на его законное место;
вспоминаем маркировку;
на резьбу добавьте немного термогерметика, чтобы наверняка;
заливаем обратно ОЖ (тосол или антифриз) в отопительную систему (радиатор) и блок цилиндров мотора.
Если и теперь не работает датчик температуры охлаждающей жидкости ВАЗ 2114, то внимательно проверьте следующее:
Его качество, может быть, он бракованный (отнесите в магазин, попросите заменить), по сему, чек сохраняйте всегда, от любой покупки зап. частей!
Может быть утечка ОЖ, может быть, вы все таки забрызгали генератор.
Вы могли просто не залить обратно антифриз
Датчик недостаточно плотно вкручен
Все проверили, но измеритель все равно не показывает температуру двигателя ВАЗ 2114. Тогда вам стоит обратиться в сервис. Как и на любом транспортном средстве, в четырнадцатой все взаимосвязано. Система может выйти из строя по сопутствующей причине: например, когда вы снимали ДТОЖ, вы решили снять модуль зажигания, чтоб не мешал. Решение-то вер
Датчик температуры охлаждающей жидкости ваз 2114 2113 2115
Оглавление:
Если вы не хотите стоять на обочине и ждать пока ваш двигатель остынет, стоит изредка посматривать на указатель температуры охлаждающей жидкости. Она не должна переходить отметку в 90 градусов.
Для определения этого показателя, нужен датчик температуры охлаждающей жидкости (ДТОЖ). У Ваз 2114 2113 2115 он распологается в промежутке между термостатом и головкой блока цилиндров, на патрубке системы охлаждения.
Датчик температуры ваз 2114 основные поломки ДТОЖ
Датчик вышел из строя ввиду низкого качества.
Плохой контакт с датчиком, повреждение проводки.
Вентилятор охлаждения вентилятора работает не системно.
Определение неисправности датчика охлаждающей жидкости ваз 2114:
Увеличенный расход топлива.
При прогретом состоянии ДВС глохнет.
Срабатывает вентилятор на не прогретом двигателе.
Датчик температуры ваз 2114 замена.
Необходимое время: 16 минут.
Для начала снимаем воздушный фильтр и сливаем охлаждающую жидкость.
Снятие защиты
На остывшем двигателе снимаем защиту, дальше подставляем тару для слива ОЖ. Ключом отворачиваем крепления радиатора
Сливаем ОЖ
Открываем крышку расширительного бачка под капотом. Открываем краник отопителя, запускаем двигатель и включаем печку на максимальную мощность. Постепенно откручиваем пробку слива,чтобы брызги не залили генератор. В течении 10 минут машина должна работать, а тосол стекать.
На ДВС аналогично ставим емкость под модуль зажигания, так же отворачиваем пробку на блоке цилиндров.Стекать должно так же при работающей печке около 10-ти минут.
Снятие датчика температуры ваз 2114
Снимаем сам датчик. Отодвигаем с него резиновый уплотнитель, смотрим маркировку, купить нужно именно такой датчик.Ключем на 21 выкручивает ДТОЖ и меняем его на новый.
Залив охлаждающей жидкости
Заливаем ОЖ обратно. Заливайте постепенно без пузырей, иначе может образоваться воздушная пробка, что в свою очередь будет приводить к перегреву ДВС.
Если вам не удалось решить вашу, проблему, советуем посмотреть возможные неисправности других датчиков ваз 2114.
По-прежнему не нашли ответа? Задайте свой вопрос специалистам в группе Вконтакте. Или оставьте комментарий под этой записью.
Похожие записи
Датчики охлаждающей жидкости двигателя
Датчик температуры охлаждающей жидкости двигателя (ECT) — это относительно простой датчик, который контролирует внутреннюю температуру двигателя. Охлаждающая жидкость внутри блока цилиндров и головки цилиндров поглощает тепло из цилиндров при работе двигателя. Датчик охлаждающей жидкости обнаруживает изменение температуры и подает сигнал на модуль управления силовым агрегатом (PCM), чтобы он мог определить, является ли двигатель холодным, прогретым, при нормальной рабочей температуре или перегревается.
Датчик охлаждающей жидкости чрезвычайно важен, потому что вход датчика в PCM влияет на стратегию работы всей системы управления двигателем.Вот почему датчик охлаждающей жидкости часто называют «главным» датчиком.
Многие из функций топлива, зажигания, вредных выбросов и трансмиссии, выполняемых PCM, зависят от рабочей температуры двигателя. Другая стратегия работы используется, когда двигатель холодный, чем когда он теплый. Это сделано для улучшения управляемости в холодном состоянии, качества холостого хода и выбросов. Следовательно, если датчик охлаждающей жидкости выходит из строя или выдает PCM неверные показания, он может расстроить многие вещи.
КАК ДАТЧИК ОХЛАЖДЕНИЯ ВЛИЯЕТ НА РАБОТУ ДВИГАТЕЛЯ
Вход от датчика охлаждающей жидкости может использоваться PCM для любой или всех следующих функций управления:
* Запустить обогащение топлива в двигателях с впрыском топлива.Когда PCM получает холодный сигнал от датчика охлаждающей жидкости, он увеличивает ширину импульса инжектора (по времени), чтобы создать более богатую топливную смесь. Это улучшает качество холостого хода и предотвращает колебания во время прогрева холодного двигателя. Когда двигатель приближается к нормальной рабочей температуре, PCM выделяет топливную смесь, чтобы уменьшить выбросы и расход топлива. Неисправный датчик охлаждающей жидкости, который всегда показывает холод, может привести к тому, что система контроля топлива будет работать богато, загрязнять и расходовать топливо. Датчик охлаждающей жидкости, который всегда показывает горячий сигнал, может вызвать проблемы с плохой управляемостью, такие как срыв, колебания и грубый холостой ход.
* Искры вперед и замедления. Прогресс искры часто ограничен для целей эмиссии, пока двигатель не достигнет нормальной рабочей температуры. Это также влияет на производительность двигателя и экономию топлива.
* Рециркуляция отработавших газов (EGR) во время прогрева. PCM не позволит клапану EGR открываться, пока двигатель не прогреется для улучшения управляемости. Если EGR разрешен, когда двигатель еще холодный, это может привести к резкому холостому ходу, остановке и / или колебаниям.
* Продувка адсорбера для защиты от испарений.Пары топлива, хранящиеся в угольном баллончике, не продуваются до тех пор, пока двигатель не прогреется, чтобы избежать проблем с управляемостью.
* Управление обратной связью смеси воздух / топливо с обратной связью. PCM может игнорировать сигнал обратной связи насыщенного / обедненного датчика кислорода, пока охлаждающая жидкость не достигнет определенной температуры. Пока двигатель холодный, PCM будет оставаться в «разомкнутом контуре» и сохранять топливную смесь богатой, чтобы улучшить качество холостого хода и холодную езду. Если PCM не сможет войти в «замкнутый контур» после прогрева двигателя, топливная смесь будет слишком насыщенной, что приведет к загрязнению двигателя и выбросу газа.Это условие также может привести к загрязнению свечей зажигания.
* Скорость холостого хода во время прогрева. PCM обычно увеличивает скорость холостого хода при первом запуске холодного двигателя, чтобы предотвратить останов и улучшить качество холостого хода.
* Блокировка муфты гидротрансформатора коробки передач во время прогрева. PCM может не заблокировать гидротрансформатор до тех пор, пока двигатель не прогреется для улучшения управляемости в холодном режиме.
* Работа электрического вентилятора охлаждения. PCM включит и выключит вентилятор охлаждения, чтобы регулировать охлаждение двигателя, используя вход от датчика охлаждающей жидкости.Эта работа чрезвычайно важна для предотвращения перегрева двигателя. Примечание. На некоторых автомобилях отдельный датчик охлаждающей жидкости или переключатель вентилятора можно использовать только для контура охлаждающего вентилятора.
ВИДЫ ДАТЧИКОВ ОХЛАЖДЕНИЯ
Большинство датчиков охлаждающей жидкости — это «термисторы», которые меняют сопротивление при изменении температуры охлаждающей жидкости. Большинство из них относятся к типу «NTC» (отрицательный температурный коэффициент), в котором сопротивление падает при повышении температуры. С этим типом датчика сопротивление высоко, когда двигатель холодный.По мере прогрева двигателя внутреннее сопротивление датчика падает, пока оно не достигнет минимального значения при нормальной рабочей температуре двигателя.

Типичный датчик охлаждающей жидкости GM, например, может иметь сопротивление около 10000 Ом при 32 градусах F и падать до 200 Ом при горячем двигателе (200 градусов). Для сравнения, датчик охлаждающей жидкости Ford может показывать 95 000 Ом при 32 градусах и падать до 2300 Ом при 200 градусах.
Характеристики сопротивления будут варьироваться в зависимости от применения, поэтому любой датчик, который не считывает данные в указанном диапазоне, следует заменить.
Датчики охлаждающей жидкости имеют два провода (входной и обратный). Сигнал опорного напряжения 5 вольт передается от PCM к датчику. Величина сопротивления в датчике уменьшает сигнал напряжения, который затем возвращается в PCM. Затем PCM рассчитывает температуру охлаждающей жидкости на основе значения напряжения обратного сигнала. Этот номер может отображаться на диагностическом приборе, а также может использоваться комбинацией приборов или информационным центром водителя для отображения показаний температуры охлаждающей жидкости.
В некоторых случаях может использоваться датчик температуры охлаждающей жидкости с двумя диапазонами. Когда температура охлаждающей жидкости достигает определенной температуры, РСМ изменяет опорное напряжение к датчику, чтобы он мог считывать температуру охлаждающей жидкости с более высокой точностью (более высокое разрешение).
На некоторых старых автомобилях может использоваться датчик охлаждающей жидкости другого типа. Некоторые из них, по сути, представляют собой двухпозиционный переключатель, который открывается или закрывается при заданной температуре. Датчик может быть подключен непосредственно к реле для включения и выключения электрического охлаждающего вентилятора или может послать сигнал на сигнальную лампу на приборной панели.Эти старые датчики охлаждающей жидкости обычно представляют собой однопроводные датчики. В других более старых приложениях однопроводный датчик температуры с переменным резистором, заземляющий сквозь резьбу, может использоваться для передачи температурного сигнала на датчик на приборной панели. Обычно их называют датчиками температуры, а не датчиками.
РАСПОЛОЖЕНИЕ ДАТЧИКА ОХЛАЖДЕНИЯ
Датчик охлаждающей жидкости обычно расположен рядом с корпусом термостата во впускном коллекторе. На некоторых автомобилях датчик охлаждающей жидкости может быть расположен в головке цилиндров, или может быть два датчика охлаждающей жидкости (один для каждого блока цилиндров в двигателе V6 или V8) или один для PCM и второй для охлаждающего вентилятора.
Датчик расположен таким образом, чтобы наконечник находился в непосредственном контакте с охлаждающей жидкостью. Это важно для получения надежного сигнала. Если уровень охлаждающей жидкости низкий, это может помешать точному считыванию датчика охлаждающей жидкости.
СИМПТОМЫ ДАТЧИКА ОХЛАЖДЕНИЯ
Из-за центральной роли датчика охлаждающей жидкости в запуске стольких функций двигателя неисправный датчик (или цепь датчика) часто вызывает проблемы с плохой управляемостью и выбросами. Неисправный датчик охлаждающей жидкости также может вызвать заметное увеличение расхода топлива, а также может привести к тому, что транспортное средство не пройдет проверку на выбросы, если не позволит системе управления двигателем зайти в замкнутый контур.
Имейте в виду, что многие проблемы с датчиками охлаждающей жидкости чаще возникают из-за неисправностей проводки и ослабленных или корродированных разъемов, чем из-за неисправности самого датчика.
Термостат может также влиять на влияние датчика охлаждающей жидкости на систему управления двигателем, на холодную езду, выбросы и экономию топлива. Если термостат остается открытым, двигатель будет медленно прогреваться, а датчик охлаждающей жидкости будет показывать низкий уровень. Или, если кто-то установил неправильный термостат для применения или вообще снял термостат, это не позволит двигателю достичь нормальной рабочей температуры и приведет к низкому показанию датчика охлаждающей жидкости.
Неисправный датчик охлаждающей жидкости может также привести к перегреву двигателя, если он не запитывает реле охлаждающего вентилятора, когда двигатель нагревается.
Неисправный датчик охлаждающей жидкости может также вызвать неточные показания датчика температуры охлаждающей жидкости на приборной панели.
ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
В 1996 году и более новых автомобилях с бортовыми диагностическими системами OBD II неисправный датчик охлаждающей жидкости может помешать работе некоторых мониторов системы.Это предотвратит прохождение транспортного средства испытания на выбросы OBD II, потому что испытание не может быть выполнено, если все необходимые системные мониторы не пройдут и не пройдут проверку.
Система OBD II должна выявить неисправность, включить контрольную лампу двигателя или контрольную лампу неисправности (MIL) и установить один из следующих диагностических кодов неисправности:
P0115 …. Цепь температуры охлаждающей жидкости двигателя
P0116 …. Диапазон / рабочие характеристики температуры охлаждающей жидкости двигателя
P0117…. Низкий вход цепи температуры охлаждающей жидкости двигателя
P0118 …. Высокий уровень сигнала в цепи температуры охлаждающей жидкости двигателя
P0119 …. Цепь температуры охлаждающей жидкости двигателя с перерывами

На более старых автомобилях до выпуска OBD II может загореться лампа Check Engine, если датчик охлаждающей жидкости замкнут, открыт или показания находятся за пределами диапазона. Коды датчиков охлаждающей жидкости GM включают коды 14 и 15, коды Ford — 21, 51 и 81, а коды Chrysler — 17 и 22.
ДИАГНОСТИКА ДАТЧИКА ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
Визуальный осмотр датчика охлаждающей жидкости иногда выявляет проблему, такую как сильная коррозия вокруг терминала, трещина в датчике или утечки охлаждающей жидкости вокруг датчика.Но в большинстве случаев единственный способ узнать, является ли датчик охлаждающей жидкости хорошим или плохим, это измерить его показания сопротивления и напряжения.
В системах транспортных средств, которые обеспечивают прямой доступ к данным датчика с помощью диагностического прибора, выходной сигнал датчика охлаждающей жидкости обычно может отображаться в градусах Цельсия (C) или Фаренгейта (F). Датчик охлаждающей жидкости должен показывать низкий (или температуру окружающей среды), когда двигатель холодный, и высокий (около 200 градусов), когда двигатель горячий. Никакие изменения в показаниях или показаниях, которые явно не соответствуют температуре двигателя, указывают на неисправный датчик или проблему с проводкой.
Внутреннее сопротивление датчика охлаждающей жидкости также можно проверить с помощью омметра или DVOM (цифровой вольтметр) и сравнить со спецификациями. Если датчик открыт, закорочен или считывает вне диапазона, его необходимо заменить.
Если сопротивление датчика охлаждающей жидкости находится в пределах технических характеристик и изменяется при изменении температуры двигателя, но двигатель не входит в замкнутый контур, неисправность связана с проводкой или PCM. Дальнейшая диагностика будет необходима, чтобы изолировать проблему, прежде чем какие-либо части будут заменены.
Одна хитрость заключается в том, чтобы использовать инструмент имитатора датчика для подачи показаний смоделированной температуры через жгут проводов датчика в PCM. Если непрерывность проводки хорошая, но PCM не может замкнуться, когда вы посылаете ему сигнал «горячая охлаждающая жидкость», проблема в PCM.
ПРОВЕРКА НАПРЯЖЕНИЯ ДАТЧИКА ОХЛАЖДАЮЩЕЙ СРЕДЫ
Вы также можете использовать вольтметр или цифровой запоминающий осциллограф (DSO) для проверки выходного сигнала датчика. Характеристики варьируются, но обычно датчик холодной охлаждающей жидкости будет показывать где-то около 3 вольт.По мере того, как двигатель прогревается и достигает рабочей температуры, падение напряжения должно постепенно уменьшаться примерно до 1,2–0,5 вольт. Если вы используете осциллограф для отображения сигнала напряжения, вы должны получить кривую, которая постепенно снижается от 3 вольт до 1,2–0,5 вольт в течение трех-пяти минут (или сколько времени обычно требуется двигателю для достижения нормальной рабочей температуры) ,
Если падение напряжения на датчике охлаждающей жидкости составляет 5 В или около него, это означает, что датчик открыт или потерял заземление.Если напряжение близко к нулю, то датчик закорочен или он утратил свое опорное напряжение.
При работе на продуктах Chrysler 1985 года и более необходимо следить за внезапным увеличением напряжения при прогреве двигателя. Это нормально и генерируется резистором 1000 Ом, который включается в цепь датчика охлаждающей жидкости, когда напряжение датчика падает примерно до 1,25 вольт. Это заставляет напряжение снова подскочить примерно до 3,7 В, где оно снова продолжает падать, пока не достигнет полностью прогретого значения около 2.0 вольт
Иногда датчик охлаждающей жидкости внезапно открывается или замыкается при достижении определенной температуры. Если ваш вольтметр имеет функцию «минимум / максимум», вы можете уловить внезапные колебания напряжения, пока датчик нагревается. Если вы просматриваете диаграмму напряжения на прицеле, короткое замыкание будет выглядеть как внезапное падение или падение кривой до нуля вольт. Размыкание приведет к скачку трассы до линии напряжения VRef (5 вольт).
Если датчик охлаждающей жидкости читает нормально в холодном состоянии (высокое сопротивление и 3 или более вольт), но никогда не достигает нормальной температуры, это может быть правдой! Открытый термостат или неправильный термостат могут препятствовать достижению охлаждающей жидкостью нормальной рабочей температуры.
ЗАМЕНА ДАТЧИКА ОХЛАЖДАЮЩЕЙ СРЕДЫ
Большинство датчиков охлаждающей жидкости не заменяются, если они не вышли из строя. Датчик охлаждающей жидкости, который закорочен, открыт или считывает вне диапазона, очевидно, не может обеспечить надежный температурный сигнал и должен быть заменен для правильной работы системы управления двигателем. Но многие эксперты также рекомендуют установить новый датчик охлаждающей жидкости, если вы заменяете или восстанавливаете двигатель. Зачем? Поскольку датчики охлаждающей жидкости могут испортиться с возрастом и могут не считывать так же точно, как они это делали, когда были новыми.Установка нового датчика может устранить множество потенциальных проблем в будущем.
Также рекомендуется заменить датчик охлаждающей жидкости и термостат, если в двигателе произошел сильный перегрев. Ненормально высокая температура двигателя может повредить эти компоненты и привести к их неправильной работе или преждевременному выходу из строя.
Замена датчика охлаждающей жидкости требует слива части охлаждающей жидкости из системы охлаждения. Вам не нужно сливать весь радиатор.Просто откройте сливной клапан и дайте достаточно охлаждающей жидкости, чтобы уровень охлаждающей жидкости в двигателе был ниже датчика.
Самое время проверить состояние охлаждающей жидкости и заменить его, если охлаждающей жидкости более трех лет (обычная охлаждающая жидкость) или пять лет (охлаждающая жидкость с длительным сроком службы). Замена охлаждающей жидкости и промывка также были бы хорошей идеей, если охлаждающая жидкость показывает какие-либо признаки загрязнения.
Резьба на датчике охлаждающей жидкости может быть предварительно покрыта герметиком для предотвращения утечки охлаждающей жидкости.Тщательно затяните датчик, чтобы не повредить его.
После того, как новый датчик был установлен, вы можете пополнить систему охлаждения. Убедитесь, что весь воздух выходит из системы охлаждения. Воздух, попавший под термостат, может вызвать перегрев двигателя или неправильное считывание датчика охлаждающей жидкости.
Нажмите здесь, чтобы загрузить или распечатать эту статью.

Нажмите здесь, чтобы узнать больше о сенсорной направляющей
Краткое справочное руководство по работе и тестированию основных датчиков.

Статьи по теме:
Причины перегрева двигателя
Проблемы с реле электрического охлаждающего вентилятора
Изучение датчиков двигателя
Общее представление о системах управления двигателем
Все о бортовой диагностике II (OBD II)
Нажмите здесь, чтобы увидеть другие технические статьи Carley Automotive Технические изделия
Need Factory Сервисная инструкция Информация для вашего автомобиля?
Инструкция по ремонту Mitchell 1 DIY
.
Тест датчика температуры охлаждающей жидкости | AxleAddict
Теперь, когда вы разместили датчик ECT на своем автомобиле, вы готовы его устранить.
1. Отсоедините электрический разъем датчика.
2. Получите температуру поверхности двигателя, используя инфракрасный термометр или подходящий термометр для приготовления пищи. Измерьте температуру двигателя рядом с датчиком температуры охлаждающей жидкости.
Прежде чем перейти к следующему шагу, давайте на секунду отвлечемся:
Хорошо, в этот момент вы можете задаться вопросом, почему вам нужно измерять температуру двигателя для устранения неисправностей датчика.Основная причина заключается в том, что вы пытаетесь проверить здесь две распространенные потенциальные неисправности: датчик ECT и термостат.
Предположим, что термостат на вашем автомобиле застрял в открытом положении. Это не позволит двигателю достичь рабочей температуры, поскольку охлаждающая жидкость течет непрерывно. Если вы тестировали только один датчик температуры охлаждающей жидкости, вы можете подумать, что он вышел из строя, потому что его значение сопротивления осталось на уровне 1500 или 2100 Ом, например, когда фактически датчик сообщает фактическую температуру охлаждающей жидкости и работает нормально.
Вы можете включить датчик температуры на приборной панели. Однако на некоторых моделях транспортных средств этот датчик также работает через датчик ECT. Так что, если датчик не работает должным образом, ваш датчик температуры тоже не сильно поможет.
Используя термометр, вам не понадобится много времени, чтобы понять, что термостат не работает. Например, вы заметите, что температура двигателя не поднимается выше 85 или 90 градусов.
С другой стороны, если термостат работает нормально, температура двигателя достигнет примерно 200F (93C) и впоследствии снизится при открытии термостата.Таким образом, вы исключаете термостат как еще один возможный сбой.
Хорошо, теперь давайте перейдем к следующему шагу.

3. Обратите внимание на показания температуры.

4. Теперь с помощью омметра измерьте значение сопротивления датчика температуры охлаждающей жидкости, подключив один из выводов измерителя к одному из выводов на электрическом разъеме датчика, а другой провод к другому выводу на датчике. электрический разъем.
На автомобилях со старыми однопроводными датчиками подключите провода измерительного прибора к клемме на разъеме и к корпусу датчика (заземлению), чтобы снять показания.

5. Проверьте правильность значения сопротивления для вашего датчика ECT в руководстве по обслуживанию вашего автомобиля. Однако не во всех руководствах по обслуживанию есть эта информация.
Большинство датчиков этого типа имеют значение сопротивления 3000 Ом или более при температуре около 55F (13C). Вы можете попробовать поискать в Интернете таблицу значений сопротивления для вашего конкретного датчика ECT, если вы знаете марку вашего датчика.
Однако, если вы найдете значения сопротивления для вашего конкретного датчика ECT, все равно продолжайте эти испытания, поведение датчика и показания температуры могут дать вам подсказку о его рабочем состоянии.

6. Запишите сопротивление датчика.
Теперь вы собираетесь взять еще одну пару чтений.

7. На этот раз запустите двигатель и дайте ему поработать на холостом ходу.

8. Установите коробку передач на нейтраль и включите стояночные тормоза.

9. Подождите примерно одну-две минуты и измерьте температуру двигателя и сопротивление датчика, как вы делали раньше.

10. Запишите эту новую пару значений.
11. Не выключая двигатель, подождите примерно одну-две минуты и повторите этот процесс снова.

12. Повторите еще одну пару измерений примерно через одну-две минуты, всегда отмечая значения.

13. Затем выключите двигатель.
На следующем видео вы увидите альтернативный метод тестирования датчика с использованием воды. Конечно, вам нужно снять датчик с автомобиля, чтобы использовать этот метод. Тем не менее, видео даст вам наглядное представление о том, как протестировать датчик ECT. Проверьте это.

ВАЗ 2114 датчик температуры охлаждающей жидкости

Устройство, принцип работы, назначение, место расположения

Где находится датчик ДТОЖ

Признаки неисправности датчика температуры охлаждающей жидкости ваз 2114

Диагностика, замена датчика температуры охлаждающей жидкости ваз 2114

Порядок замены на ваз 2114 датчика температуры охлаждающей жидкости

Датчик температуры ВАЗ 2114: где находятся, замена

Какие датчики температуры установлены на ВАЗ 2114

ДТНВ

Как самостоятельно заменить

ДТНВ

Причины преждевременного выхода из строя ДТОЖ, ДТНВ

Характерные признаки неисправности оборудования на ВАЗ 2114

Рекомендации по уходу и обслуживанию датчиков

Где находится датчик температуры ОЖ

Поломки

Проверка датчика

Первый метод

Метод второй

Порядок снятия ДТОЖ

Датчик температуры охлаждающей жидкости ВАЗ 2114

Где расположен прибор, показывающий температуру антифриза в ВАЗе 2114

Возможные поломки ДТОЖ

Как устроить проверку прибора на исправность

Первый вариант – снятие устройства

Второй вариант

Как снять датчик температуры охлаждающей жидкости на ВАЗ 2114

Заключение

Ваз 2114 датчик температуры двигателя

Датчики ВАЗ-2114. Фото и подробные описания.

Список датчиков и их технических характеристик

Датчик температуры ВАЗ-2114. Фото

Датчик холостого хода ВАЗ-2114

Датчик воздуха ВАЗ-2114

Датчик скорости ВАЗ-2114

Датчик коленвала ВАЗ-2114

Датчик температуры ВАЗ 2114: неисправности и замена

Зачем он нужен?

Где находится термодатчик охлаждающей жидкости?

По каким признакам определить неисправность датчика ВАЗ 2114?

Как провести проверку термодатчика?

Что делать, если новый датчик отказывается работать?

Замена датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2114 своими руками: наглядное пособие

Устройство системы охлаждения на ВАЗ-2114

Процесс замены датчика (ДТОЖ)

Последствия несвоевременной замены датчика

Где находится датчик температуры ОЖ

Поломки

Проверка датчика

Первый метод

Метод второй

Порядок снятия ДТОЖ

Где найти и как починить ваз 2114 датчик температуры

Датчик температуры двигателя ваз 2114

Где расположен прибор, показывающий температуру антифриза в ВАЗе 2114

Возможные поломки ДТОЖ

Как устроить проверку прибора на исправность

Первый вариант – снятие устройства

Второй вариант

Как снять датчик температуры охлаждающей жидкости на ВАЗ 2114

Заключение

На ваз 2114 не работает датчик температуры на приборной панели

Расположение ДТОЖ

О поломках ДТОЖ

Проверка ДТОЖ

Как снять датчик указателя температуры охлаждающей жидкости?

Датчик температуры ваз 2114 основные поломки ДТОЖ

Определение неисправности датчика охлаждающей жидкости ваз 2114:

Датчик температуры ваз 2114 замена.

Похожие записи

Датчики охлаждающей жидкости двигателя

КАК ДАТЧИК ОХЛАЖДЕНИЯ ВЛИЯЕТ НА РАБОТУ ДВИГАТЕЛЯ

ВИДЫ ДАТЧИКОВ ОХЛАЖДЕНИЯ

РАСПОЛОЖЕНИЕ ДАТЧИКА ОХЛАЖДЕНИЯ

ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ПРОВЕРКА НАПРЯЖЕНИЯ ДАТЧИКА ОХЛАЖДАЮЩЕЙ СРЕДЫ

Нажмите здесь, чтобы загрузить или распечатать эту статью.

<img decoding="async" src="/800/600/https/aa1car.com/book1.gif" alt="book" /> Статьи по теме:

Need Factory Сервисная инструкция Информация для вашего автомобиля?

Статьи по теме:
