Как проверить автомобильный генератор в домашних условиях

Аккумулятор автомобиля снабжает его электроэнергией в гордом одиночестве только до запуска двигателя. После старта мотора ему помогает генератор. Задача генератора – обеспечить непрерывную подзарядку аккумулятора на всех режимах работы и при любой нагрузке на него. Но случаются поломки. Как определить, что в них виноват именно генератор?

Признаками его неисправности являются:

Характер неисправности

Причина неисправности

Аккумулятор «выкипает»Большой зарядный ток
Аккумулятор разряжаетсяЗарядный ток мал или отсутствует
Горит лампа «Отсутствие заряда аккумулятора» на панели приборов автомобиляНет тока заряда
Напряжение в бортовой сети нестабильноОтсутствует стабилизация тока заряда или этого тока нет.
Посторонние звуки в генераторе
Требуют замены подшипники или не натянут ремень генератора.

Но обо все по порядку. Генератор не так просто снять и, чтобы это сделать, необходимы веские основания.

Диагностика генератора на автомобиле мультиметром / тестером

Перед проверками проверяется натяжение и техническое состояние ремня генератора. Ремень не должен быть перетянут, но и ослабление его недопустимо. В первом случае преждевременно износятся подшипники, во втором – ротор будет пробуксовывать при увеличении электрической нагрузки. Проскальзывание, кроме снижения напряжения в сети, приведет еще и к преждевременному износу ремня. Сам ремень не должен быть изношен и на нем не должно быть трещин.

Если при работающем двигателе из-под капота чувствуется запах горелой резины, горит лампа «отсутствие заряда» — заклинило подшипники генератора

. Повышенный шум наоборот, вызван причиной увеличения зазора в них. Это проверяют, ослабив ремень и пошатав вал ротора в радиальном направлении. Так определяется только люфт в переднем подшипнике, но он и страдает в первую очередь.

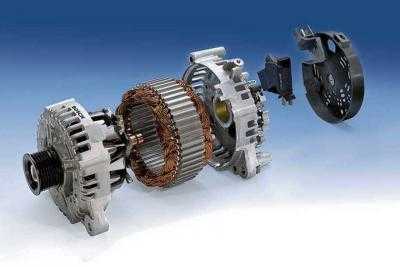

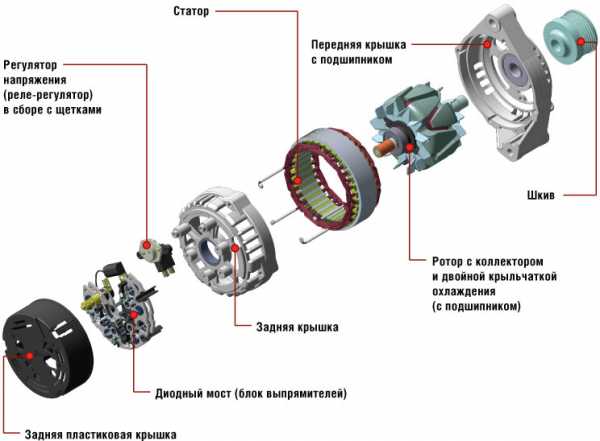

Детали генератора

Если с механикой порядок, проверяют электрические характеристики. Для этого потребуется прибор, способный точно измерить постоянное напряжение величиной 12 – 16 В. Причем шкала (или цифровой индикатор) на этом пределе измерения должна показывать значения с десятыми долями, иначе замеры бессмысленны. Годится и стрелочный тестер, и мультиметр.

Прибор подключаем напрямую к аккумулятору, соблюдая полярность. Цифровым приборам переполюсовка не повредит, а у аналоговых стрелка резко упрется в левый ограничитель. Пугаться этого не стоит, прибор это выдержит, но долго задерживаться в таком положении не желательно.

Измерительные щупы лучше зафиксировать на клеммах. Можно воспользоваться услугами помощника, но использовать зажимы типа «крокодил» удобнее. Главное требование – чтобы при старте мотора (он при этом дергается) зажимы не отключились самопроизвольно.

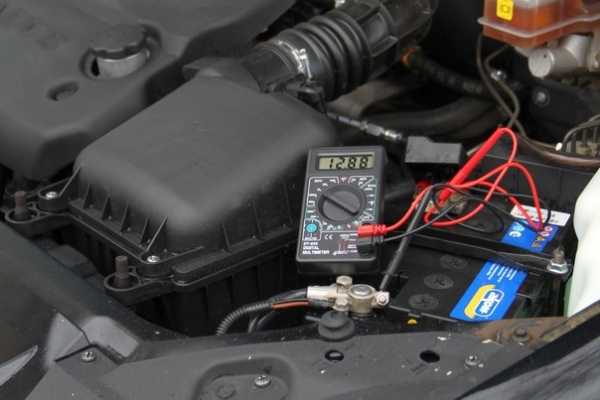

Проверка генератора мультиметром

До запуска двигателя фиксируем напряжение аккумулятора. Оно должно быть в пределах 12,5 – 12,7 В, в зависимости от степени его зарядки, а вся нагрузка при этом отключается. Не забудьте, что при открытии дверей в салоне зажигается свет, а это – хоть небольшая, но нагрузка. Если напряжение ниже 12 В, то лучше перед тестом зарядить аккумулятор. Исправный регулятор сильно задерет напряжение, пытаясь исправить ситуацию и поскорее зарядить аккумулятор. А вы сделаете из этого неверные выводы о его неисправности.

Теперь запускаем двигатель, прогреваем его, чтобы число оборотов в минуту равнялось оборотам холостого хода для вашей модели (обычно – в пределах 800). Контролируем напряжение на батарее, можно начать поглядывать на шкалу прибора еще в процессе прогрева. Измеренная величина должна лежать в пределах от 13,5 до 14 В. И так – на всех режимах работы.

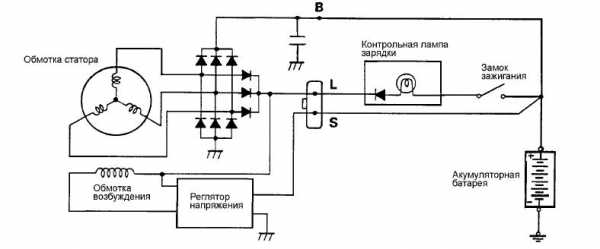

Электрическая схема включения генератора

Если на холостых оборотах напряжение ниже 13,0 В, то проблемы могут быть следующими:

Причина понижения напряжения заряда

Методы устранения

Окисление клемм аккумулятора или контактов соединительных проводовРевизия контактных соединений
Неисправна аккумуляторная батареяУстановить исправную батарею или зарядить старую
Неисправность генератораРемонт генератора

Неисправности, связанные с нарушением контактов

Следить за чистотой клемм аккумулятора нужно постоянно, но нельзя применять для очистки окислов наждачную бумагу. Лучше скоблить ножом, а периодически – ослаблять затяжку контактов и притирать поверхности, проворачивая зажимы на клемме из стороны в сторону. А при проверке уровня масла нанесите по паре его капель на контакты аккумулятора.

Контактные соединения, которые стоит проверить в случае низкого напряжения заряда:

  • Плюсовой вывод: от батареи до генератора;
  • Минусовой вывод: от батареи до корпуса автомобиля; от корпуса автомобиля – до корпуса двигателя.

Контакт между корпусами автомобиля и двигателя моделей ВАЗ обеспечивается гибкой связью под днищем в районе коробки передач. Металлический поводок отгнивает, в электрическую цепь добавляется дополнительное сопротивление. А минус генератора связан с минусом аккумуляторной батареи через него. Дополнительное сопротивление вносят и ржавые элементы кузовов старых машин.

Выход из положения – установка дополнительной гибкой связи из проводника на 25мм2, подключенного между любым из подходящих болтовых соединений на двигателе и точкой подключения минусового вывода батареи к кузову.

Неисправности аккумулятора

При сульфатации пластин батареи, выработке ее ресурса напряжение заряда не увеличивается. Сама батарея работает, как ограничитель. Чтобы в этом убедиться – попробуйте полностью зарядить аккумулятор. Если не получится – меняйте на новый.

Если при работе генератора напряжение на аккумуляторе больше 14 В, то либо он сильно разряжен, либо неисправен регулятор напряжения.

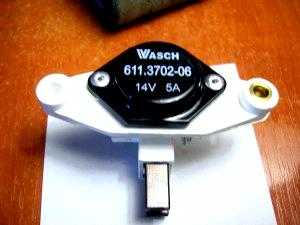

Диагностика работы регулятора напряжения

Задача регулятора напряжения – поддержание напряжения на батарее в диапазоне от 13,5 до 14 В на всех режимах работы двигателя и при любой нагрузке. Критерии его работоспособности:

  • При нажатии на педаль газа и повышении числа оборотов двигателя напряжение повышается незначительно, не выходя при этом из допустимых пределов.
  • При включении потребителей: фар, автомагнитолы, отопителя, кондиционера – напряжение снижается ниже допустимого только на холостом ходу. Если при этом увеличить обороты (прибавить газ), то оно возвращается в рабочий диапазон.

Проверяют исправность регулятора на работающем двигателе, изменяя число оборотов нажатием на педаль газа. Сначала опыт проводят без нагрузки, затем включают фары, отопитель, добавляя нагрузку. Напряжение на аккумуляторе при этом не должно существенно меняться.

Если это не так, регулятор меняют. На некоторых моделях это возможно без снятия генератора, но его все равно рекомендуется снять. Цель: дополнительно оценить состояние щеток, убрать загрязнения, накопившиеся во время их эксплуатации, проверить состояние подшипников.

Проверка щеток генератора

Для подробного обследования генератора его снимают с автомобиля. Затем очищают его от загрязнений. Снимают щеточный аппарат, при необходимости – регулятор напряжения. Щетки должны быть изношены равномерно (длина их – одинакова, а выработка от колец ротора – симметрична относительно продольной оси). Остаточная длина щеток должна быть больше 4,5 мм (нормой считается 8-10 мм)

. Если эти параметры не соблюдены – щетки меняют, даже если неисправность кроется не в них.

Замена щеток генератора

Попутно потребуется удалить угольную пыль, образовавшуюся при трении щеток о кольца ротора.

Для замены регулятора напряжения или щеток дальнейшая разборка не потребуется, но если неисправность еще не найдена, вскрывают заднюю крышку генератора. Перед этим понадобится раскрутить контактный вывод плюсового выхода.

Проверка выпрямителя

Генератор вырабатывает трехфазное напряжение, выпрямляемое шестью диодами. Плюсовой и минусовой выводы выпрямителя выполнены в виде алюминиевых пластин, одновременно являющихся радиаторами охлаждения диодов.

Для проверки их исправности снова потребуется мультиметр или тестер. Переводим прибор в режим измерения сопротивления. Затем поочередно измеряем сопротивление каждого диода в прямом и обратном направлении. Для этого изменяем полярность подключения щупов прибора.

В прямом направлении сопротивление мало (но не равно нулю). В обратном – равно бесконечности. Если это не так – диод вышел из строя.

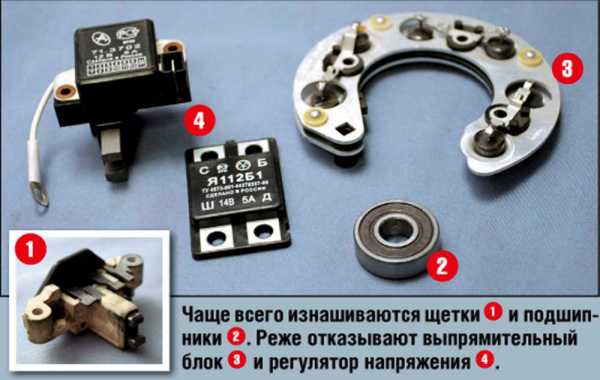

Детали генератора, часто выходящие из строя

При повреждении одного диода выходят из строя еще, как минимум, два. Случайно оставить поломку без внимания не получится. Меняют диоды группой, совместно с радиатором.

Диагностика статора генератора

Обмотка статора выполнена толстым проводом, поэтому обрывы в ней – редкость. Разве что распаяются контакты в местах ее присоединения к диодам, что и нужно проверить.

Затем осматривают обмотку в поисках механических повреждений. Они появляются, если вал ротора из-за увеличения выработки подшипников смещался при работе в сторону. При этом его крыльчатка задевает витки обмотки статора и повреждает их. Результат: обрывы, витковые замыкания или замыкания на корпус.

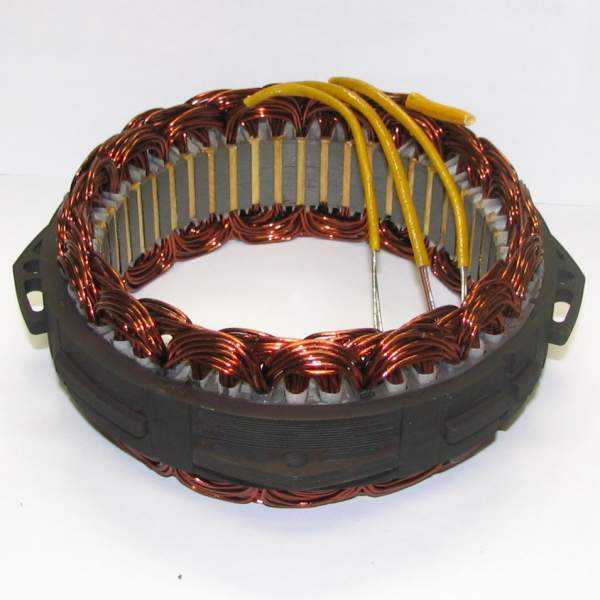

Статор генератора

Изоляцию проводников статора восстанавливают. Для этого между витками прокладывают лакоткань. Для фиксации место повреждения промазывают бакелитовым лаком и высушивают. Применение изоляционной ленты недопустимо, под действием рабочей температуры внутри генератора она расплавится.

При отсутствии видимых повреждений возможно замыкание витков обмотки между собой и на корпус. Витковое замыкание можно обнаружить только по изменению цвета группы витков обмотки. Измерениями выявить дефект не получится, так как сечение провода большое, количество витков наоборот – мало. Изменение сопротивления по фазам настолько невелико, что сравнимо с переходным сопротивлением в месте подключения щупов прибора. Но и вероятность возникновения виткового замыкания, к счастью, небольшая.

А вот замыкания на корпус случаются чаще. Для их выявления измеряют сопротивление между любым выводом обмотки и корпусом. Используют самый большой предел мультиметра для измерения сопротивления. Лучше использовать специальный прибор – мегаомметр, но только при условии, что выдаваемое им напряжение не будет превышать 100 В. Рабочее напряжение генератора – 12-16 В, использование для проверки мегаомметров на большее напряжение приведет к повреждению изоляции.

При любых проблемах с обмоткой статора лучший выход – его замена. Статор продается с намотанной внутри него обмоткой. А перемотка его самостоятельно, даже с привлечением специалистов-обмотчиков, себя не оправдает.

Диагностика ротора генератора

При осмотре ротора обращают внимание на:

  • выработку на контактных кольцах: не должно быть борозд, образовавшихся под щетками;
  • цвет обмотки: однородный, отличный от черного (черный цвет – обмотка сгорела).

Для выравнивания поверхностей контактных колец их можно отшлифовать, зажав ротор в токарном станке, обязательно отцентровав его. Для шлифовки используется наждачная бумага, зерно которой уменьшают по мере приближения к требуемой форме колец.

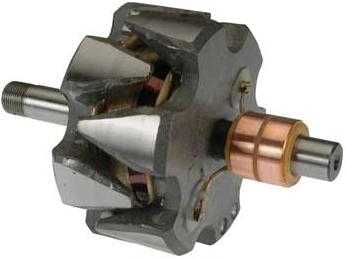

Ротор генератора

Для диагностики обмотки ротора измеряют ее сопротивление мультиметром или тестером. У разных моделей генераторов эта величина колеблется от 2,3 до 5,1 Ома.

Подшипники генератора

Для снятия подшипников используются съемники. Использование подручных средств для этой цели возможно только при наличии соответствующего опыта.

Если в ходе диагностики генератора выяснится, что замене подлежит более двух его деталей, лучше приобрести его целиком. А если вы не уверены в своих силах – сразу воспользуйтесь услугами специалистов ближайшей СТО. Так вы сэкономите свое время, нервы, и возможно – деньги.

Оцените качество статьи:

electric-tolk.ru

Как проверить щетки генератора ваз 2110

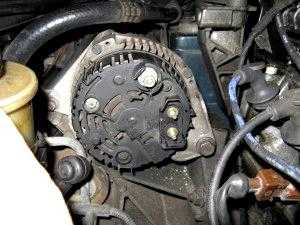

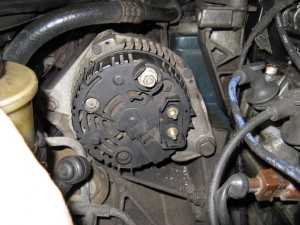

Замена щёток генератора ВАЗ-2110: как сделать, не снимая генератор

Генератор в конструкции автомобиля отвечает за подачу напряжения на все компоненты бортовой сети. Он представляет собой достаточно надежный узел, однако время от времени необходимо проводить его техническое обслуживание, чтобы исключить возникновение серьезных поломок. Одним из этапов сервисных работ является замена щеток.

Эти элементы статора, выполняемые из прочного графита, обеспечивают подачу тока на вращающийся ротор автомобильного генератора. Постоянное трение постепенно приводит к износу щеток. Выявить его несложно – вы обязательно заметите появление проблем в системе электроснабжения автомобиля.

Когда может потребоваться замена щеток генератора

Производитель требует осуществлять замену щеток генератора на автомобиле ВАЗ-2110 каждые 50 тысяч километров пробега либо каждые 4 года (все зависит от того, что наступит раньше). Но данная процедура может потребоваться вам и при возникновении любых перечисленных ниже симптомов некорректной работы бортовой сети:

  • самопроизвольное уменьшение яркости свечения фар;
  • периодическое отключение прикуривателя, автомагнитолы ламп подсветки приборной панели;
  • резкое падение напряжения в сети;
  • отключение всей электроники, находящейся на борту автомобиля;
  • быстрая разрядка АКБ и возникновение проблем с восстановлением ее заряда.

Если вы заметили хотя бы один из этих симптомов, имеет смысл проверить, не износилась ли щетка генератора, работает ли это устройство корректно.

Кроме того, можно провести простую диагностику одним из следующих способов:

  • визуальная оценка состояния щеток. Они должны немного выступать из корпуса держателя. Если этого не наблюдается, износ налицо;
  • измерение сопротивление щеток. Оно должно составлять не более 0,05 Ом. В противном случае деталь нуждается в замене.

При выявлении проблем требуется срочно устанавливать новую деталь, так как дальнейшая безопасная эксплуатация машины не представляется возможной.

Как заменить щетки генератора на автомобиле ВАЗ-2110

Сразу же ответим на весьма распространенный вопрос, задаваемый отечественными автолюбителями: возможна ли замена щеток генератора на автомобиле ВАЗ-2110, не снимая генератор? Да, теоретически такую операцию можно выполнить, однако хотим предупредить, что существует довольно высокий риск повреждения агрегата, а также поломки дорогостоящих деталей, расположенных в непосредственной близости от него. Особенно сложной задачей будет замена щеток на автомобиле с 16-клапанным мотором, так как, помимо всего прочего, вам потребуется снимать защиту картера, а также пытаться добраться до генератора снизу, находясь под днищем машины. Именно поэтому мы настоятельно рекомендуем следовать приведенной на видео инструкции.

Для того чтобы снять генератор и установить новые щетки, потребуется подготовить весь необходимый инструмент – ключи на 8 (торцовый), 10 и 13, а также плоскую отвертку и карданный шарнир со специальным удлинителем. Вся процедура выполняется по следующей схеме:

  • отключаем минусовой контакт аккумуляторной батареи, чтобы обесточить генератор;
  • отвинчиваем гайку, расположенную на плюсовом контакте. Это необходимо, чтобы отключить генератор от системы;
  • ослабляем нижнюю и верхнюю гайки, а также болт натяжителя, чтобы быстро и без особых усилий снять генераторный ремень;
  • полностью извлекаем регулировочный болт, после чего снимаем с генератора натяжную планку;
  • извлекаем генератор. Все остальные работы можно будет выполнять в любом удобном месте, так как теперь несложно обеспечить быстрый доступ к щеткам;
  • снимаем аккумуляторную батарею и отключаем от генератора все подсоединенные к нему провода;
  • с помощью карданного шарнира добираемся до болта щеточного узла и полностью выкручиваем его из корпуса;
  • устанавливаем новые щетки и осуществляем сборку генератора в обратном порядке.

После этого вам потребуется закрепить генератор на специально предназначенном для него месте и вновь подключить все провода. Обязательно проверьте работу электрической сети автомобиля после завершения сборки и устраните допущенные ошибки, если таковые имеют место.

Замена щеток генератора в автомобиле ВАЗ-2110 – процедура относительно простая, поэтому вы сможете справиться с ее проведением своими руками даже без привлечения мастеров автосервиса. Достаточно лишь иметь в своем распоряжении весь необходимый инструмент, без которого вы не сможете демонтировать агрегат.

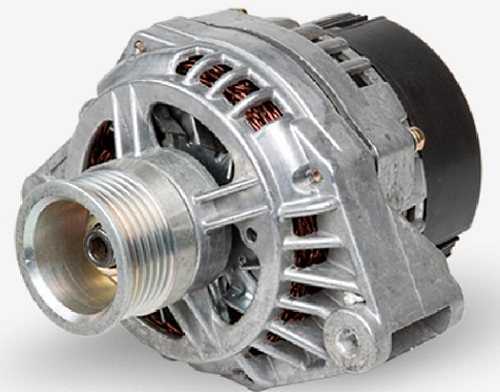

Генератор ВАЗ 2110 2111 2112

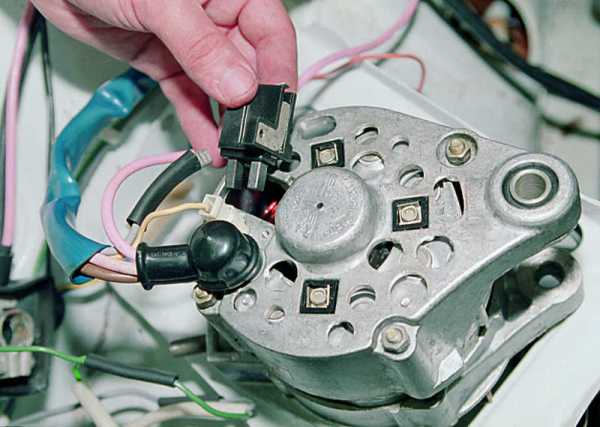

Проверка и замена щеткодержателя и конденсатора генератора ВАЗ 2110 2111 2112

Подробности Родительская категория: Ремонт автомобилей ВАЗ 2110 2111 2112 Просмотров: 11920

Функции и проверка конденсатора генератора на автомобиле ВАЗ 2110 2111 2112

Конденсатор служит для защиты электронного оборудования автомобиля от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему. Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с корпусом) обнаруживается по увеличению помех радиоприему при работающем двигателе. Ориентировочно исправность конденсатора можно проверить мегаомметром или тестером (на шкале 1— 10МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно.

На генераторе ВАЗ 2110 2111 2112 установлен конденсатор типа К73-58-4. Маркировка нанесена сбоку на корпусе конденсатора. Не устанавливайте конденсатор другого типа.

Критерии исправности щеток на генераторе ВАЗ 2110 2111 2112.

Если щетки износились и выступают из щеткодержателя меньше чем на 5 мм, то заменяют щеткодержатель с щетками. Для замены выдвигают щёткодержатель из корпуса регулятора напряжения, нажав на вывод «В». Перед установкой регулятора напряжения с новым щеткодержателем на место, продувают гнездо установки в генераторе от угольной пыли и протирают от масла.

ПОРЯДОК ВЫПОЛНЕНИЯ ПРОВЕРКИ И ЗАМЕНЫ ЩЕТКОДЕРЖАТЕЛЯ И КОНДЕНСАТОРА ГЕНЕРАТОРА ВАЗ 2110 2111 2112

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.

2. Отсоедините колодку с проводом от вывода «D» генератора и провод от контактного болта (вывод «В+»).

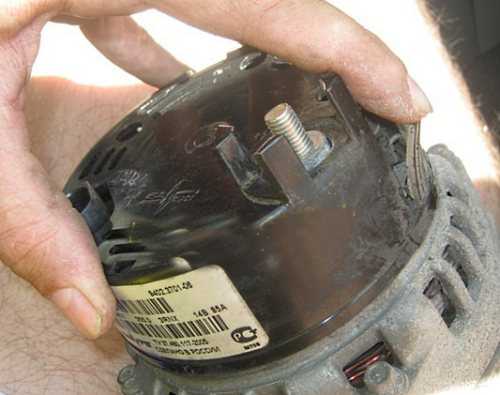

3. Отжав три защелки, снимите пластмассовый кожух.

4. Отверните два винта крепления щеткодержателя.

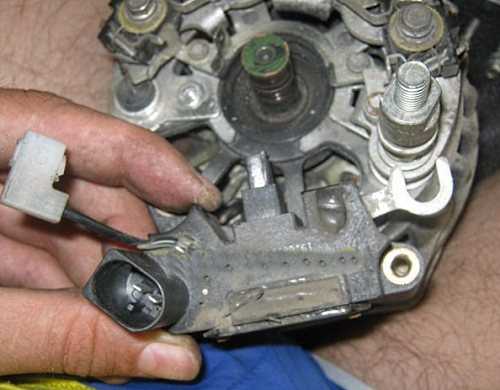

5. Осторожно выньте щеткодержатель, чтобы не повредить щетки, и отсоедините от него колодку с проводами.

6. Отверните гайку крепления контактного болта.

7. Снимите пружинную шайбу.

8. Снимите дистанционную шайбу и отсоедините наконечник провода конденсатора от контактного болта.

9. Отверните винт крепления и снимите конденсатор с генератора.

10. Проверьте исправность регулятора напряжения. Подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В «+» на клемму, а «–» на «массу» щеткодержателя. При этом контрольная лампа должна гореть.

11. Затем подайте напряжение 15–16 В – лампа должна погаснуть. Если лампа горит или не горит в обоих случаях, то регулятор со щеткодержателем неисправны и их нужно заменить.

12. Проверьте легкость перемещения щеток в щеткодержателе и их выступание. Если щетки выступают из щеткодержателя менее чем на 5 мм, замените регулятор напряжения со щеткодержателем. При обнаружении на щетках сколов и трещин также замените регулятор.

13. Исправность конденсатора можно проверить мегометром или тестером (по шкале 1–10 МОм). Подсоедините щупы тестера к контактам конденсатора. Перед подключением прибор показывает бесконечность. В момент подключения сопротивление уменьшается, а затем возвращается опять в бесконечность. В этом случае конденсатор исправен. Неисправный конденсатор надо заменить. Емкость конденсатора 2,2 мкФ ±20%

14. Установите конденсатор и щеткодержатель в порядке, обратном снятию. Обратите внимание, конденсатор должен быть точно сориентирован относительно установочного выступа на крышке, иначе щеткодержатель не встанет на место

Замена щеток генератора ВАЗ 2110.

Щетки генератора можно назвать важным элементом в системе автомобиля, именно поэтому за ними необходимо правильно ухаживать, и, соответственно, проводить их своевременную замену. К примеру, на ВАЗ 2110 замена щеток генератора должна осуществляться каждые четыре года или же каждые 50 тысяч километров пробега авто.

И делать это обязательно, ведь от состояния щеток зависит подзарядка батареи аккумулятора автомобиля. Если вдруг упустить момент необходимой замены щеток генератора, в один прекрасный день автовладелец может обнаружить, что аккумулятора авто полностью разряжен. Причем, как правило, такая ситуация возникает в самый неподходящий момент.

Дабы не допустить подобных эксцессов, необходимо знать, как именно следует проверять данный элемент.

Как проверить щетки генератора?

Проверить щетки генератора на работоспособность можно следующим образом:

  • обесточьте генератор, отключив кабель «минус» от батареи аккумулятора, демонтируйте регулятор напряжения;
  • теперь обратите внимание на то, насколько щетки выступают из своего «укрытия».

Замена щеткам необходима в ситуации, если эти самые щетки «выглядывают» меньше, чем на 5 мм.

Пошаговая инструкция по замене щеток генератора на ВАЗ 2110 своими руками.

1. Первым делом, необходимо от аккумулятора отсоединить клемму, после чего — демонтировать аккумулятор из машины.

  • Да, провести замену щеток можно и без демонтажа генератора, однако она в таком случае, как правило, сопровождается дополнительными трудностями.

2. Далее удаляем крышку, выступающую в качестве защитного кожуха.

3. Отключаем от щеток генератора провод питания и сам генератор. Последний демонтируется очень просто – путем выкручивания пары нужных болтов.

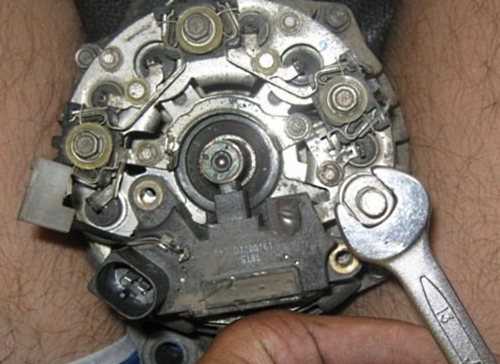

4. В правой части генератора находится гайка – ее нужно открутить (можно использовать накидной ключ на 13).

5. После поднятия рычага регулятора напряжения можно приступить к непосредственной замене щеток.

6. Щетки заменены, теперь весь вышеуказанный процесс следует осуществить, но только в обратной последовательности. Причем монтировать генератор на свое место следует очень аккуратно.

Рекомендую прочитать:

Источники: http://ladaautos.ru/vaz-2110/zamena-shhyotok-generatora-vaz-2110-kak-sdelat-ne-snimaya-generator.html, http://www.autosecret.net/elektro-vaz-2110-11-12/generator-vaz-2110-11-12/257-zamena-kondensatora-vaz-2110-11-12, http://autoepoch.ru/remont-i-obsluzhivanie-avto/zamena-shhetok-generatora-vaz-2110.html

ladafakt.ru

Как Проверить Генератор (Авто) | Три Способа Проверки

Автомобильный генератор является главным источником энергии в бортовой сети и при его неполадках или выходе из строя на одном аккумуляторе долго не проедешь. Именно поэтому так важно контролировать работоспособность генератора.

В полный комплекс проверок генератора входит:

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Далее разберем поподробнее как проверить генератор в гаражных условиях без специальных стендов, которые используются на СТО.

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

  1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
  2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Крайне нежелательно допускать работу генератора при отключенных потребителях, особенно аккумуляторе. Это может привести к неисправности реле-регулятора.

Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты. Посторонние шумы и сильно горячий генератор говорят об износе подшипников.

Как проверить щетки и контактные кольца

Для начала кольца и щётки визуально осматриваются, и оценивается их состояние. К примеру, измеряется минимальный остаток (мин. высота токосъемных щеток не мене 4,5 мм, а мин диаметр колец 12,8 мм). Кроме этого, смотрят на наличие выработок и борозд.

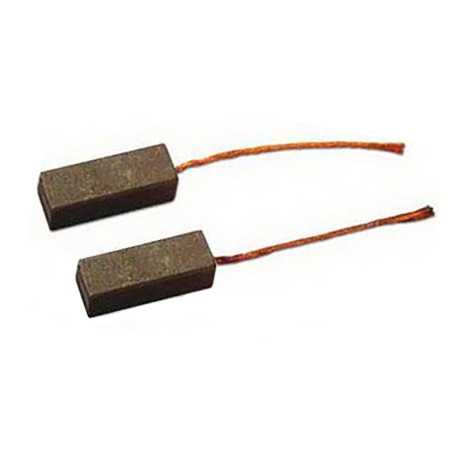

Щетки генератора и щеточный узел

Щетки, извлеченные из щеточного узла регулятора

Контактные кольца генератора

Контактные кольца ротора генератора

Как проверить диодный мост (выпрямитель)

Проверка диодов производится методом замера сопротивления и выявления проводимости. Поскольку диодный мост состоит из двух пластин, то проверяем сразу одну, а затем другую. Тестер должен показывать проводимость диодов лишь в одном направлении. Теперь немного подробнее: один щуп тестера держим на клемме «+», а другим поочередно проверяем выводы диодов, а потом меняем местами щупы (в одном случае должно быть большое сопротивление, а другом нет). Затем точно таким же образом поступаем и с другой частью моста.

Следует заметить, что сопротивление не должно быть нулевым, так как это говорит, что диод пробитый. Пробитый диод моста и тогда, когда нет сопротивления в обеих сторонах.

Проверка диодного моста мультиметром

Проверка диодного моста

Проверка контактных колец генератора

Проверка контактных колец

Хотя бы один негодный диод приводит к выходу из строя всего диодного моста и дает недозаряд АКБ.

Как проверить регулятор напряжения

Регулятор проверяется в случае недозаряда или перезаряда аккумулятора. Замер напряжения производится на оборотах оно должно находится в пределах 14,4 – 15В.

Кроме этого можно проверить сопротивление конденсатора регулятора (в момент подсоединения щупов тестера оно должно уменьшаться до стремления к бесконечности).

На снятом регуляторе напряжения генератора осматривают состояние щеток и производят проверку исправности при помощи лампочки 12В и постоянного напряжения. То есть к щёткам нужно подключить лампочку, а на плюсовую клемму и массу регулятора подать 12В (лампочка должна гореть, а при увеличении напряжения свыше 15В погаснуть).

Как проверить статор

Сопротивление обмотки статора проверяется без диодного моста и меж выводами должно быть около 0,2 Ом, а между нулевым проводом и обмоткой до 0,3. Сильное гудение генератора во время работы говорит о замыкании обмотки статора или моста. Кроме такой проверки нужно осмотреть наличие выработок в статоре и на роторе.

Как проверить ротор генератора

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивление обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое сопротивление говорит о межвитковом замыкании.

При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам.

Ротор генератора

Ротор генератора авто

Статор генератора

Статор (обмотка) генератора авто

К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. Чтобы это сделать, понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме, то лампочка не загорится, если же нить едва накаливается — значит происходит утечка тока на массу).

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел, надо заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.


Автор: Иван Матиешин

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Проверка и замена щеток генератора и регулятора напряжения автомобиля Газель

Страница 1 из 2

Проверка и замена щеток и регулятора напряжения на автомобилях с двигателем типа ЗМЗ-405, ЗМЗ-406

На двигатели семейств ЗМЗ-406 и ЗМЗ-405 устанавливают генераторы 9422.3701 или 5122.3771 со встроенными интегральными регуляторами напряжения.

Проверка исправности регулятора напряжения

Для того чтобы убедиться в неисправности регулятора напряжения – отключаем, все потребители кроме габаритного света и замеряем напряжение при 1000…1200 мин–1, которое должно находиться в пределах 13,5…14,2 В.

Подсоедините контрольную лампу 12 В к щеткам.

Подайте напряжение 12 В «+» на клемму, а «-» на «массу» щеткодержателя.

При этом контрольная лампа должна гореть.

Если контрольная лампа не горит, регулятор напряжения необходимо заменить.

Замена регулятора напряжения генератора 9422.3701 или 5122.3771

Регулятор напряжения выполнен в едином корпусе со щеткодержателем.

Отключаем аккумуляторную батарею.

Отсоединяем провода от выводов генератора, снимаем штекер со штепсельного вывода генератора.

1. Ключом «на 10» отворачиваем гайку

2. Снимаем наконечники провода конденсатора с вывода «+» генератора

3. Ключом «на 8» отворачиваем гайку крепления конденсатора

4. Снимаем конденсатор.

5. Головкой «на 8» отворачиваем две гайки крепления пластмассового кожуха генератора

6. Снимаем кожух

7. Снимаем штекерную колодку с вывода регулятора напряжения.

8. Короткой отверткой отворачиваем два винта крепления регулятора к генератору

9. Снимаем регулятор напряжения в сборе с щеткодержателем

10. Устанавливаем новый регулятор в обратной последовательности.

Проверка исправности щеток и щеткодержателя

Проверьте выступание «а» щеток из щеткодержателя.

Если размер «а» выступания щеток в свободном состоянии меньше 4,5 мм, замените щеткодержатель в сборе с регулятором напряжения.

Щеткодержатель с изношенными щетками заменяем в сборе.

autoruk.ru

Как Проверить Щетки Генератора Ваз 2110

Замена щёток генератора ВАЗ-2110: как сделать, не снимая генератор

Генератор в конструкции автомобиля отвечает за подачу напряжения на все компоненты бортовой сети. Он представляет собой достаточно надежный узел, однако время от времени необходимо проводить его техническое обслуживание, чтобы исключить возникновение серьезных поломок. Одним из этапов сервисных работ является замена щеток.

Эти элементы статора, выполняемые из прочного графита, обеспечивают подачу тока на вращающийся ротор автомобильного генератора. Постоянное трение постепенно приводит к износу щеток. Выявить его несложно – вы обязательно заметите появление проблем в системе электроснабжения автомобиля.

Когда может потребоваться замена щеток генератора

Производитель требует осуществлять замену щеток генератора на автомобиле ВАЗ-2110 каждые 50 тысяч километров пробега либо каждые 4 года (все зависит от того, что наступит раньше). Но данная процедура может потребоваться вам и при возникновении любых перечисленных ниже симптомов некорректной работы бортовой сети:

  • самопроизвольное уменьшение яркости свечения фар;
  • периодическое отключение прикуривателя, автомагнитолы ламп подсветки приборной панели;
  • резкое падение напряжения в сети;
  • отключение всей электроники, находящейся на борту автомобиля;
  • быстрая разрядка АКБ и возникновение проблем с восстановлением ее заряда.

Если вы заметили хотя бы один из этих симптомов, имеет смысл проверить, не износилась ли щетка генератора, работает ли это устройство корректно.

Кроме того, можно провести простую диагностику одним из следующих способов:

  • визуальная оценка состояния щеток. Они должны немного выступать из корпуса держателя. Если этого не наблюдается, износ налицо;
  • измерение сопротивление щеток. Оно должно составлять не более 0,05 Ом. В противном случае деталь нуждается в замене.

Проверка реле регулятора ваз 2110

Проверка реле регулятора ваз 2110. Отсечка на 14,5 вольт. Такое реле пригодилось бы ставить на зиму. 57.3702.



Как прозвонить щетки генератора ВАЗ 2107 ВАЗ 2106

Как прозвонить щетки генератора ВАЗ 2107 ВАЗ 2106.

При выявлении проблем требуется срочно устанавливать новую деталь, так как дальнейшая безопасная эксплуатация машины не представляется возможной.

Как заменить щетки генератора на автомобиле ВАЗ-2110

Сразу же ответим на весьма распространенный вопрос, задаваемый отечественными автолюбителями: возможна ли замена щеток генератора на автомобиле ВАЗ-2110, не снимая генератор? Да, теоретически такую операцию можно выполнить, однако хотим предупредить, что существует довольно высокий риск повреждения агрегата, а также поломки дорогостоящих деталей, расположенных в непосредственной близости от него. Особенно сложной задачей будет замена щеток на автомобиле с 16-клапанным мотором, так как, помимо всего прочего, вам потребуется снимать защиту картера, а также пытаться добраться до генератора снизу, находясь под днищем машины. Именно поэтому мы настоятельно рекомендуем следовать приведенной на видео инструкции.

Для того чтобы снять генератор и установить новые щетки, потребуется подготовить весь необходимый инструмент – ключи на 8 (торцовый), 10 и 13, а также плоскую отвертку и карданный шарнир со специальным удлинителем. Вся процедура выполняется по следующей схеме:

  • отключаем минусовой контакт аккумуляторной батареи, чтобы обесточить генератор;
  • отвинчиваем гайку, расположенную на плюсовом контакте. Это необходимо, чтобы отключить генератор от системы;
  • ослабляем нижнюю и верхнюю гайки, а также болт натяжителя, чтобы быстро и без особых усилий снять генераторный ремень;
  • полностью извлекаем регулировочный болт, после чего снимаем с генератора натяжную планку;
  • извлекаем генератор. Все остальные работы можно будет выполнять в любом удобном месте, так как теперь несложно обеспечить быстрый доступ к щеткам;
  • снимаем аккумуляторную батарею и отключаем от генератора все подсоединенные к нему провода;
  • с помощью карданного шарнира добираемся до болта щеточного узла и полностью выкручиваем его из корпуса;
  • устанавливаем новые щетки и осуществляем сборку генератора в обратном порядке.

После этого вам потребуется закрепить генератор на специально предназначенном для него месте и вновь подключить все провода. Обязательно проверьте работу электрической сети автомобиля после завершения сборки и устраните допущенные ошибки, если таковые имеют место.

Замена щеток генератора в автомобиле ВАЗ-2110 – процедура относительно простая, поэтому вы сможете справиться с ее проведением своими руками даже без привлечения мастеров автосервиса. Достаточно лишь иметь в своем распоряжении весь необходимый инструмент, без которого вы не сможете демонтировать агрегат.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

5net.ru

проверка генератора не снимая с машины, реле-регулятора, диодного моста

В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

  1. Отсутствие зарядного тока — генератор не работает.
  2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
  3. Напряжение выше максимального значения ​— перезаряд АКБ.

Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

tokar.guru

Как проверить и заменить самостоятельно щетки генератора?

Многие детали автомобиля неоднократно нужно менять в процессе эксплуатации. Это касается также и щеток генератора, которые являются ключевым звеном в перенаправлении тока в автомобиле. Поэтому знание того, как провести замену щеток генератора важно для каждого владельца транспортного средства.

Щетки генератора – деталь, которая отвечает за отвод и подвод электричества через прямое взаимодействие с ротором. Щетка такого рода используется часто в грузовых машинах, в двигателях городского транспорта, в станках и в ряде других механизмов, работа которых основывается на использовании электродвигателя. Графитовые электрощетки, не зависимо от того, какое у механизма предназначение, всегда исполняют свою функцию одинаково. Необходимо следить за тем, насколько они выступают из своего «гнезда». Если щетка выступает меньше, чем на пять миллиметров, то это значит, что пришла пора ее сменить.

Угольный тип разделяют на большое количество моделей, которые разнятся между собой по предназначению и конфигурации. Выбор таких графитовых деталей зависит от принципа, по которому работает электродвигатель. В большом количестве генераторов используются щетки со стандартным набором характеристик, но у них весьма скромный, по-моему мнению, объем прочности и надежности. Их приходится часто менять, то есть они быстро снашиваются и перестают выполнять свои функции, а от этого, в свою очередь, страдает генератор.

В некоторых случаях водители предпочитают выбирать самые прочные, либо те, которые пропитывают особым составом, защищающим их от быстрого разрушения. Например, часто используют электродвигатели с высокими оборотами, для которых покупают адаптированные для работы в особых условиях графитовые элементы.

Диагностика износа и замена

Одна из самых распространенных причин неправильной работы генератора – неисправность щеток и регулятора напряжения, точнее, их выход из строя. Основная функция первых – снимать напряжение с генераторного коллектора, а также дальнейшая подача тока для проведения зарядки аккумулятора и питание автомобильных электрических цепей. Поэтому, если необходима их замена, то следует ее провести как можно скорее. Щетки обладают рядом характеристик. Одна из них – использованный при изготовлении материал, еще одна – тип и размеры. Зависимо от предназначения и структуры на современном рынке существует весьма широкий выбор моделей. Щетки нужно выбирать, учитывая принципы работы двигателя. Лучший результат удастся получить, выбрав модели, наделенные повышенной прочностью и пропитанные особым раствором, защищающим их от всякого разрушения.Тем не менее, это расходный материал, который со временем изнашивается. Поэтому за этими деталями нужно хорошо ухаживать и проверять их состояние как минимум каждые 4 года.

Знание того, как поменять щетки на генераторе, на практике реализуется в нескольких этапах. Прежде всего – обесточивание генератора. Для этого нужно отключить минусовый кабель от аккумуляторной батареи, затем снять регулятор напряжения. Не менее важно то, насколько они выступают. В случае если размер этого показателя ниже половины сантиметра, их нужно как можно скорее сменить.

Как же их поменять? Очень просто. Гнездо держателя нужно продуть и протереть, после данные детали отсоединить. Затем следует очищение контактов, проверка пружины, полировка контактного кольца. Последнюю процедуру не обязательной, но лучше перестраховаться. Не менее важно знать, как проверить щетки генератора. Уровень их износа можно определить на вид. Также то, насколько они выступают, может сказать о многом. На этом подготовительные работы заканчиваются. Переход к самой замене. Прежде всего, надо припаять провода к новым деталям. Важно при этом проверять свободность движения на самом их держателе. Затем аккуратно их устанавливаем, не забывая о регуляторе напряжения и заземлении. Помните, что каждый автомобиль обладает своими особенностями, поэтому замена щеток генератора не является одинаковой для каждой модели.

www.megway.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
