Предохранители и реле (расположение и назначение предохранителей и реле) Нива Шевроле

№ и (сила тока, А)
Защищаемые цепи
Лампы подсветки. Плафон освещения багажника. Подкапотная лампа. Лампы освещения номерного знака. Лампы передних габаритных огней
Лампа ближнего света (левая фара). Электрокорректор света фар. Моторедуктор корректора
Лампа дальнего света (левая фара)
Левая противотуманная фара
Реле электростеклоподъемников. Электростеклоподъемники
Блок управления электроблокировкой дверей
Прикуриватель. Реле звукового сигнала. Звуковой сигнал
Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
Лампа освещения вещевого ящика. Реле очистителя ветрового стекла. Переключатель очистителя ветрового стекла. Электродвигатель очистителя ветрового стекла. Реле фароочистителя (контакты). Электродвигатели фароочистителей. Электродвигатель фароомывателя
Лампы задних  габаритных огней. Регулятор освещения приборов
Лампа ближнего света (правая фара). Моторедуктор корректора (правая фара)
Лампа дальнего света (правая фара)
Правая противотуманная фара
Блок управления наружными зеркалами. Моторедукторы управления наружными зеркалами
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Плафон индивидуальной подсветки. Контрольная лампа иммобилизатора. Лампы стоп-сигнала. Дополнительный сигнал торможения. Плафон освещения салона
Лампы света заднего хода. Электровентилятор отопителя. Электродвигатель омывателя ветрового стекла. Реле обогрева заднего стекла (обмотка). Реле очистителя заднего стекла. Электродвигатель очистителя заднего стекла. Электродвигатель омывателя заднего стекла. Блок управления блокировкой дверей
Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Приборы. Контрольная лампа включения блокировки дифференциала
Задние противотуманные фонари

Схема предохранителей и реле Шевроле Нива / ВАЗ 2123


А
Назначение
1
5
Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа наружного освещения в комбинации приборов
Подкапотная лампа
Лампа дополнительного сигнала торможения
Лампы габаритного света левого борта
2
7.5
Лампа ближнего света (левая фара)
Электрокорректор света фар
Моторедуктор корректора
3
7.5
Лампа дальнего света (левая блок-фара)
Контрольная лампа включения дальнего света фар
4
10
Левая противотуманная фара
5
30
Реле электростеклоподъемников
Электростеклоподъемники
6
15
До 2009 года: Блок управления блокировки замков дверей
С 2009 года: Прикуриватель
7
20
Прикуриватель
(До 2009 года)
Реле звукового сигнала
Звуковой сигнал
Плафон освещения багажника (С 2009 года)
8
20
До 2009 года: Реле обогрева заднего стекла (контакты)
Элемент обогрева заднего стекла
8
25
С 2009 года: Элемент обогрева стекла двери багажного отделения
Реле обогрева стекла двери багажного отделения
Элементы обогрева наружных зеркал заднего вида
9
20
Выключатель обогрева стекла двери багажного отделения (С 2009 года)
Реле очистителя ветрового стекла
Электродвигатель очистителя ветрового стекла
Насос омывателя ветрового стекла
Правый подрулевой переключатель
Лампа освещения вещевого ящика
Лампы света заднего хода (С 2009 года)
Реле фароочистителя (контакты; до 2009 года)
Электродвигатели фароочистителей (до 2009 года)
Электродвигатель фароомывател (до 2009 года)
10
20
До 2009 года: Резерв
С 2009 года: Блок дистанционного управления электропакетом (блокировка дверей)
11
5
Лампы задних габаритных огней
Регулятор освещения приборов
12
7.5
Лампа ближнего света (правая фара)
Моторедуктор корректора (правая фара)
13
10
Лампа дальнего света (правая фара)
14
10
Правая противотуманная фара
15
20
Блок управления наружными зеркалами
Электроприводы наружных зеркал заднего вида
Блок управления наружными зеркалами
16
10
Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
17
7.5
Плафон индивидуальной подсветки
Контрольная лампа иммобилизатора
Лампы стоп-сигнала
Дополнительный сигнал торможения
Плафон освещения салона
18
25
До 2009 года: Лампы света заднего хода
Электровентилятор отопителя
Электродвигатель омывателя ветрового стекла
Реле обогрева заднего стекла (обмотка)
Реле очистителя заднего стекла
Электродвигатель очистителя заднего стекла
Электродвигатель омывателя заднего стекла
Блок управления блокировкой дверей
18
25
С 2009 года: Переключатель электродвигателя отопителя
Электродвигатель отопителя
19
10
Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
Контрольная лампа включения блокировки дифференциала
Реле стартера (С 2009 года)
20
7.5
Лампы противотуманного света в задних фонарях
Блок управления противоугонной системы (С 2009 года)
Зуммер (С 2009 года)
Реле
К1
С 2009 года: Реле очистителя ветрового стекла
До 2009 года: Реле контроля исправности ламп (вместо реле устанавливаются перемычки)
К2
С 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации
До 2009 года: Реле очистителя ветрового стекла
К3
С 2009 года: Реле ближнего света фар
До 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации
К4
С 2009 года: Реле дальнего света фар
До 2009 года: Реле ближнего света фар
К5
С 2009 года: Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
До 2009 года: Реле дальнего света фар
К6
С 2009 года: Реле обогрева стекла двери багажного отделения
До 2009 года: Дополнительное реле (Разгружает контакты выключателя зажигания)
К7
Реле обогрева стекла двери багажного отделения
К8
Резерв

Схема предохранителей и реле Шевроле Нива / ВАЗ 2123

Схема предохранителей и реле Шевроле Нива / ВАЗ 2123Монтажный блок с предохранителями (1) и реле (2) крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой (3). Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы. Сила тока, на которую рассчитан  предохранитель, указана на его лицевой части, а номер предохранителя нанесен на корпусе монтажного блока. Новый предохранитель  должен иметь ту же маркировку по току, что и заменяемый. Компоновка блока, установленного на Вашем автомобиле, может отличаться.
Монтажный блок 2110-3722010-08
Схема предохранителей и реле Шевроле Нива / ВАЗ 2123
Монтажный блок 2110-3722010-01
Схема предохранителей и реле Шевроле Нива / ВАЗ 2123
Монтажный блок 2123-3722010 (С 2009 года)
Схема предохранителей и реле Шевроле Нива / ВАЗ 2123

А
Назначение
1
5
Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа наружного освещения в комбинации приборов
Подкапотная лампа
Лампа дополнительного сигнала торможения
Лампы габаритного света левого борта
2
7.5
Лампа ближнего света (левая фара)
Электрокорректор света фар
Моторедуктор корректора
3
7.5
Лампа дальнего света (левая блок-фара)
Контрольная лампа включения дальнего света фар
4
10
Левая противотуманная фара
5
30
Реле электростеклоподъемников
Электростеклоподъемники
6
15
До 2009 года: Блок управления блокировки замков дверей
С 2009 года: Прикуриватель
7
20
Прикуриватель (До 2009 года)
Реле звукового сигнала
Звуковой сигнал
Плафон освещения багажника (С 2009 года)
8
20
До 2009 года: Реле обогрева заднего стекла (контакты)
Элемент обогрева заднего стекла
8
25
С 2009 года: Элемент обогрева стекла двери багажного отделения
Реле обогрева стекла двери багажного отделения
Элементы обогрева наружных зеркал заднего вида
9
20
Выключатель обогрева стекла двери багажного отделения (С 2009 года)
Реле очистителя ветрового стекла
Электродвигатель очистителя ветрового стекла
Насос омывателя ветрового стекла
Правый подрулевой переключатель
Лампа освещения вещевого ящика
Лампы света заднего хода (С 2009 года)
Реле фароочистителя (контакты; до 2009 года)
Электродвигатели фароочистителей (до 2009 года)
Электродвигатель фароомывател (до 2009 года)
10
20
До 2009 года: Резерв
С 2009 года: Блок дистанционного управления электропакетом (блокировка дверей)
11
5
Лампы задних габаритных огней
Регулятор освещения приборов
12
7.5
Лампа ближнего света (правая фара)
Моторедуктор корректора (правая фара)
13
10
Лампа дальнего света (правая фара)
14
10
Правая противотуманная фара
15
20
Блок управления наружными зеркалами
Электроприводы наружных зеркал заднего вида
Блок управления наружными зеркалами
16
10
Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
17
7.5
Плафон индивидуальной подсветки
Контрольная лампа иммобилизатора
Лампы стоп-сигнала
Дополнительный сигнал то

Схема предохранителей и реле Шевроле Нива / ВАЗ 2123

Схема предохранителей и реле Шевроле Нива / ВАЗ 2123Монтажный блок с предохранителями (1) и реле (2) крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой (3). Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы. Сила тока, на которую рассчитан  предохранитель, указана на его лицевой части, а номер предохранителя нанесен на корпусе монтажного блока. Новый предохранитель  должен иметь ту же маркировку по току, что и заменяемый. Компоновка блока, установленного на Вашем автомобиле, может отличаться.
Монтажный блок 2110-3722010-08
Схема предохранителей и реле Шевроле Нива / ВАЗ 2123
Монтажный блок 2110-3722010-01
Схема предохранителей и реле Шевроле Нива / ВАЗ 2123
Монтажный блок 2123-3722010 (С 2009 года)
Схема предохранителей и реле Шевроле Нива / ВАЗ 2123

А
Назначение
1
5
Лампы фонарей освещения номерного знака
Лампы освещения приборов
Контрольная лампа наружного освещения в комбинации приборов
Подкапотная лампа
Лампа дополнительного сигнала торможения
Лампы габаритного света левого борта
2
7.5
Лампа ближнего света (левая фара)
Электрокорректор света фар
Моторедуктор корректора
3
7.5
Лампа дальнего света (левая блок-фара)
Контрольная лампа включения дальнего света фар
4
10
Левая противотуманная фара
5
30
Реле электростеклоподъемников
Электростеклоподъемники
6
15
До 2009 года: Блок управления блокировки замков дверей
С 2009 года: Прикуриватель
7
20
Прикуриватель (До 2009 года)
Реле звукового сигнала
Звуковой сигнал
Плафон освещения багажника (С 2009 года)
8
20
До 2009 года: Реле обогрева заднего стекла (контакты)
Элемент обогрева заднего стекла
8
25
С 2009 года: Элемент обогрева стекла двери багажного отделения
Реле обогрева стекла двери багажного отделения
Элементы обогрева наружных зеркал заднего вида
9
20
Выключатель обогрева стекла двери багажного отделения (С 2009 года)
Реле очистителя ветрового стекла
Электродвигатель очистителя ветрового стекла
Насос омывателя ветрового стекла
Правый подрулевой переключатель
Лампа освещения вещевого ящика
Лампы света заднего хода (С 2009 года)
Реле фароочистителя (контакты; до 2009 года)
Электродвигатели фароочистителей (до 2009 года)
Электродвигатель фароомывател (до 2009 года)
10
20
До 2009 года: Резерв
С 2009 года: Блок дистанционного управления электропакетом (блокировка дверей)
11
5
Лампы задних габаритных огней
Регулятор освещения приборов
12
7.5
Лампа ближнего света (правая фара)
Моторедуктор корректора (правая фара)
13
10
Лампа дальнего света (правая фара)
14
10
Правая противотуманная фара
15
20
Блок управления наружными зеркалами
Электроприводы наружных зеркал заднего вида
Блок управления наружными зеркалами
16
10
Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)
17
7.5
Плафон индивидуальной подсветки
Контрольная лампа иммобилизатора
Лампы стоп-сигнала
Дополнительный сигнал торможения
Плафон освещения салона
18
25
До 2009 года: Лампы света заднего хода
Электровентилятор отопителя
Электродвигатель омывателя ветрового стекла
Реле обогрева заднего стекла (обмотка)
Реле очистителя заднего стекла
Электродвигатель очистителя заднего стекла
Электродвигатель омывателя заднего стекла
Блок управления блокировкой дверей
18
25
С 2009 года: Переключатель электродвигателя отопителя
Электродвигатель отопителя
19
10
Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
Контрольная лампа включения блокировки дифференциала
Реле стартера (С 2009 года)
20
7.5
Лампы противотуманного света в задних фонарях
Блок управления противоугонной системы (С 2009 года)
Зуммер (С 2009 года)
Реле
К1
С 2009 года: Реле очистителя ветрового стекла
До 2009 года: Реле контроля исправности ламп (вместо реле устанавливаются перемычки)
К2
С 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации
До 2009 года: Реле очистителя ветрового стекла
К3
С 2009 года: Реле ближнего света фар
До 2009 года: Реле-прерыватель указателей поворотов и аварийной сигнализации
К4
С 2009 года: Реле дальнего света фар
До 2009 года: Реле ближнего света фар
К5
С 2009 года: Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)
До 2009 года: Реле дальнего света фар
К6
С 2009 года: Реле обогрева стекла двери багажного отделения
До 2009 года: Дополнительное реле (Разгружает контакты выключателя зажигания)
К7
Реле обогрева стекла двери багажного отделения
К8
Резерв

Выносные реле на монтажном блоке

До 2009 года:

Схема предохранителей и реле Шевроле Нива / ВАЗ 2123

Реле
1
Реле стеклоподъемников
2
Реле противотуманных фар
3
Реле звукового сигнала
4
Реле электропривода наружных зеркал



С 2009 года:

Схема предохранителей и реле Шевроле Нива / ВАЗ 2123

Реле
1
Реле противотуманных фар
2
Реле стеклоподъемников
3
Реле обогрева сидений
4
Реле звукового сигнала
5
Реле стартера

Дополнительный блок предохранителей

Схема предохранителей и реле Шевроле Нива / ВАЗ 2123Дополнительно под панелью приборов со стороны пассажира располагаются блоки реле с предохранителями, которые защищают элементы системы впрыска.



Схема предохранителей и реле Шевроле Нива / ВАЗ 2123

11 — Контроллер


А
Назначение
2
50
Дополнительное реле и реле правого электровентилятора
3
15
Реле электробензонасоса
4
15
Контроллер
9
50
Реле левого электровентилятора
10
15
Главное реле
Реле
1
Дополнительное реле (включает правый электровентилятор через дополнительный резистор на низкую скорость вращения)
5
Реле правого электровентилятора
6
Реле левого электровентилятора
7
Реле электробензонасоса
8
Главное реле



схема расположения электрооборудования, расшифровка обозначений с фото и видео

При отказе любой электрической цепи в первую очередь необходимо проверить состояние плавких вставок и реле. Это несложная операция может проводиться самостоятельно. Водителю необходимо знать, где находится блок предохранителей Нива Шевроле и предназначение плавких вставок, установленных в нем.

Содержание

Открытьполное содержание

[ Скрыть]

Расположение и электросхема

Для защиты электрических цепей на автомобилях применяют предохранители, размещенные в специальном монтажном блоке. На Шевроле Нива ВАЗ 2123 этот блок расположен внутри панели приборов, слева от пластикового кожуха рулевой колонки. Кроме основного блока, на Шевроле Нива установлен дополнительный узел, отвечающий за работу двигателя автомобиля. Этот предохранительный элемент размещен в салоне и находится в правой части панели приборов за перчаточным ящиком. Размещение блоков в салоне одинаково для автомобилей всех годов выпуска.

Основные блоки машин делятся на два типа — до 2009 года и после. Эти устройства невзаимозаменяемые. Блоки за перчаточным ящиком одинаковые по конструкции. На машину 2005 года выпуска можно без проблем установить блок от машины 2011 года. Обозначение номинала предохранителя нанесено на корпус, на самом узле имеется номер плавкой вставки и пиктограмма назначения. На крышке основного блока маркировка предохранителей отсутствует.

Для автомобилей выпущенных до 2009 года

На машинах первых лет выпуска применялся монтажный блок от легкового автомобиля ВАЗ 2110 (2110-3722010-01), рассчитанный на 8 реле и 20 предохранителей. Дополнительно в устройстве предусмотрено три штатных места для запасных плавких вставок.

Блок Шеви Нивы 2006 года (схема перевернута)

Расшифровка предохранителей

В блоке располагаются предохранители для малонагруженных цепей автомобиля. Например, именно там установлен 25-амперный предохранитель вентилятора печки (позиция F18) и 20-амперная вставка моторов для привода щеток дворников (номер F9).

Назначение предохранителей на Нива Шевроле 2007 года

Описание реле

В основном блоке установлены реле, отвечающие за функционирование следующего электрооборудования:

НомерНазначение
К1

Опциональное реле для контроля целостности ламп машины. На большинстве машин вместо него с завода установлены перемычки

К2Предназначено для запуска системы очистки ветрового стекла
К3Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля
К4 и К5Активация ближнего и дальнего света соответственно
К6Вспомогательные цепи (система вентиляции, очистка заднего стекла)
К7Обогрев поверхности стекла на задней двери
К8Резерв

К нижней части основного блока устанавливаются еще несколько реле.

В машинах 2008 года выпуска это реле:

  • включения противотуманных фар спереди и сзади;
  • запуска моторов стеклоподъемников;
  • активации предупредительного сигнала;
  • запуска стартера.

В зависимости от комплектации, их может быть больше или меньше.

Для автомобилей выпущенных с 2009 года

На машинах Нива Шевроле после рестайлинга 2009 года применяется блок несколько иной конфигурации (2123-3722010).

Блок Шевроле Нива 2010 года

Описание предохранителей

На новых блоках изменилось назначение предохранителей.

Назначение предохранителей на Нива Шевроле 2012 года

Расшифровка реле
НомерНазначение
К1Предназначено для запуска системы очистки ветрового стекла.
К2Указатели направления поворотов и система предупреждения об аварийной остановке автомобиля.
К3 и К4Активация ближнего и дальнего света соответственно.
К5Вспомогательные цепи (система вентиляции, очистка заднего стекла).
К6 и К7Обогрев поверхности стекла на задней двери.
К8Резерв.

В блоке дополнительных реле добавлена деталь для включения системы обогрева сидений.

Блок предохранителей системы управления двигателем

В разъемах данного блока КСУД могут располагаться пять реле и пять предохранителей, в том числе 15-амперная защитная вставка топливного насоса. Само управление насосом подачи топлива осуществляется отдельным реле, установленным в этом же устройстве. В блоке размещены многие важные элементы защиты электроцепей автомобиля. Например, при выходе из строя реле вентиляторов, система охлаждения не сможет полноценно охлаждать двигатель.

Как сменить предохранители?

Чтобы поменять плавкие вставки в блоке предохранителей Нива Шевроле, необходимо разбираться в электрической схеме машины. Вышедший из строя предохранитель можно определить визуально или с помощью тестера. Для этого прибор включают в режим звуковой проверки замкнутой цепи и устанавливают наконечники щупов на контакты предохранителя.

Процедура проверки и пинцет

Сама замена, например, предохранителя стеклоочистителя с номиналом 20 А (позиция F9 на обоих блоках), производится так:

  1. Открыть крышку блока.
  2. Найти вышедшую из строя вставку.
  3. Взять ее пинцетом и вытащить из гнезда.
  4. Взамен должен устанавливаться предохранитель такого же номинала. Применение вставок большего номинала может привести к выгоранию блока и электропроводки, а также к возгоранию автомобиля. Использование деталей с более низким номиналом также не позволит защищать цепь, поскольку такая вставка сразу перегорит.
  5. Включить цепь, в которой была произведена замена вставки. Если происходит повторное перегорание, то проблема находится в элементах этой цепи.
  6. Уложить пинцет на штатное место и закрыть крышку.

Процесс замены одного из предохранителей показан на видео от канала Remgar.

Процесс снятия и замены блока

В процессе эксплуатации машины блок предохранителей Нивы Шевроле может получить повреждения, для исправления которых его необходимо снять для ремонта. Если блок восстановить невозможно, то его следует заменить новым. Если деталь пришла в негодность на машине, например, 2004 года, на нее можно поставить узел только старого образца. При установке нового устройства необходимо убедиться в соответствии маркировки предохранителей электрической схеме.

Подготовка

Снятие и разборка основного блока не является сложной задачей и для ее выполнения понадобятся только две отвертки (с крестовым и плоским жалом) и 10–15 минут. Для снятия второго блока потребуется немного больше времени.

Этапы работы

Последовательность демонтажа блока с Нивы 2007 года выпуска для обслуживания и ремонта:

  1. Открыть декоративную крышку блока.
  2. Выкрутить отверткой с крестовым жалом саморез в верхней части, служащий для фиксации блока в панели.
  3. Вынуть боковые фиксаторы элемента из направляющих металлического кронштейна.
  4. Разобрать дополнительные реле с колодками и основной узел. Для этого их аккуратно поддевают плоской отверткой и снимают с направляющих.
  5. Отключить колодки электропроводки от блока.
  6. Установку детали производят в обратной последовательности.

Снятие блока предохранителей для систем управления двигателем

Эта операция более трудоемкая, поскольку для этого необходимо снять часть элементов интерьера автомобиля. Для этого потребуется отвертка с крестообразным жалом и ключ 10 мм.

Процесс снятия блока с машины 2013 года:

  1. Открыть крышку перчаточного ящика и отстегнуть два ограничительных шнура.
  2. Отвернуть винты крепления облицовки перчаточного ящика сбоку справа и два самореза для ее крепления внутри ящика.
  3. Выкрутить два самореза внизу (указаны на фото синими стрелками) и еще семь внутри ящика (красные стрелки).
  4. Вынуть ящик и отключить колодку с лампы подсветки.
  5. В глубине панели приборов будет виден блок управления и блок предохранителей, закрытый защитным кожухом. Выкрутить 10 мм гайку фиксации кожуха (на нем указан тип и назначение элементов).
  6. Отвернуть три 10 мм гайки крепления блока предохранителей.
  7. Заменить вставки или сам блок (при замене предохранителей следует применять аналогичные по номиналу детали).
  8. Произвести обратную сборку.

Общий вид перчаточного ящика с открытой крышкой (следует выкручивать только винты, указанные синими и красными стрелками, отмеченные желтыми стрелками винты следует оставить на месте)

Особенности машин с кондиционером

На таких Нива Шевроле применяется отдельное реле и предохранитель с номиналом 10 А, который защищают питание муфты компрессора. Сам компрессор обеспечивают работу системы охлаждения воздуха в салоне.

Замена таких деталей на машине 2014 года выглядит следующим образом:

  1. Открутить крестовой отверткой два винта крепления левой крышки консоли.
  2. Отвернуть гайку 10 мм, служащую для крепления модуля реле и предохранителя.
  3. Заменить предохранитель на аналогичный.
  4. Собрать детали в обратном порядке.

Фотогалерея

Видео «Как поменять предохранители Chevrolet Niva»

Еще один видеоролик замены предохранителей и реле на Шевроле Нива снят Igor Pokhabov.

Предохранители и реле Chevrolet Niva. Расположение. Описание.

Содержание страницы

Расположение

Монтажный блок с предохранителями и реле крепится на специальных кронштейнах слева от рулевой колонки и закрывается снизу крышкой. Для доступа к монтажному блоку снимите его крышку, для чего отверните саморезы.

Типы монтажных блоков

Блок 2110-3722010-01
Предохранители и реле Chevrolet Niva
Блок 2110-3722010-08
Предохранители и реле Chevrolet Niva
Блок 2123-3722010 (С 2009 года)
Предохранители и реле Chevrolet Niva

Предохранители

F1 (5А)

  • Лампы фонарей освещения номерного знака
  • Лампы освещения приборов
  • Контрольная лампа наружного освещения в комбинации приборов
  • Подкапотная лампа
  • Лампа дополнительного сигнала торможения
  • Лампы габаритного света левого борта

F2 (7.5А)

  • Лампа ближнего света (левая фара)
  • Электрокорректор света фар
  • Моторедуктор корректора

F3 (7.5А)

  • Лампа дальнего света (левая блок-фара)
  • Контрольная лампа включения дальнего света фар

F4 (10А)

  • Левая противотуманная фара

F5 (30А)

  • Реле электростеклоподъемников
  • Электростеклоподъемники

F6 (15А)

  • До 2009 года:
    • Блок управления блокировки замков дверей
  • После 2009 года:
    • Прикуриватель

F7 (20А)

  • До 2009 года:
    • Прикуриватель
    • Реле звукового сигнала
    • Звуковой сигнал
  • После 2009 года:
    • Реле звукового сигнала
    • Звуковой сигнал
    • Плафон освещения багажника

F8

  • До 2009 года (20А):
    • Реле обогрева заднего стекла (контакты)
    • Элемент обогрева заднего стекла
  • После 2009 года (25А):
    • Реле обогрева заднего стекла
    • Элемент обогрева заднего стекла
    • Элементы обогрева наружных зеркал заднего вида

F9 (20А)

  • До 2009 года:
    • Лампа освещения вещевого ящика
    • Реле очистителя ветрового стекла
    • Переключатель очистителя ветрового стекла
    • Электродвигатель очистителя ветрового стекла
    • Реле фароочистителя (контакты)
    • Электродвигатели фароочистителей
    • Электродвигатель фароомывателя
  • После 2009 года:
    • Выключатель обогрева стекла двери багажного отделения
    • Реле очистителя ветрового стекла
    • Электродвигатель очистителя ветрового стекла
    • Насос омывателя ветрового стекла
    • Правый подрулевой переключатель
    • Лампа освещения вещевого ящика
    • Лампы света заднего хода

F10 (20А)

  • До 2009 года:
  • После 2009 года:
    • Блок дистанционного управления электропакетом (блокировка дверей)

F11 (5А)

  • Лампы задних габаритных огней
  • Регулятор освещения приборов

F12 (7.5А)

  • Лампа ближнего света (правая фара)
  • Моторедуктор корректора (правая фара)

F13 (10А)

  • Лампа дальнего света (правая фара)

F14 (10А)

  • Правая противотуманная фара

F15 (20А)

  • Блок управления наружными зеркалами
  • Электроприводы наружных зеркал заднего вида
  • Блок управления наружными зеркалами

F16 (10А)

  • Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

F17 (7.5А)

  • Плафон индивидуальной подсветки
  • Контрольная лампа иммобилизатора
  • Лампы стоп-сигнала
  • Дополнительный сигнал торможения
  • Плафон освещения салона

F18 (25А)

  • До 2009 года:
    • Лампы света заднего хода
    • Электровентилятор отопителя
    • Электродвигатель омывателя ветрового стекла
    • Реле обогрева заднего стекла (обмотка)
    • Реле очистителя заднего стекла
    • Электродвигатель очистителя заднего стекла
    • Электродвигатель омывателя заднего стекла
    • Блок управления блокировкой дверей
  • После 2009 года:
    • Переключатель электродвигателя отопителя
    • Электродвигатель отопителя

F19 (10А)

  • До 2009 года:
    • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
    • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
    • Контрольная лампа включения блокировки дифференциала
  • После 2009 года:
    • Реле стартера
    • Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указания поворота)
    • Комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем)
    • Контрольная лампа включения блокировки дифференциала

F20 (7.5А)

  • До 2009 года:
    • Задние противотуманные фонари
  • После 2009 года:
    • Задние противотуманные фонари
    • Блок управления противоугонной системы (С 2009 года)
    • Зуммер (С 2009 года)
  • Лампы противотуманного света в задних фонарях
  • Блок управления противоугонной системы (С 2009 года)
  • Зуммер (С 2009 года)

Реле

K1

  • До 2009 года:
    • Реле контроля исправности ламп (вместо реле устанавливаются перемычки)
  • После 2009 года:
    • Реле очистителя ветрового стекла

K2

  • До 2009 года:
    • Реле очистителя ветрового стекла
  • После 2009 года:
    • Реле-прерыватель указателей поворотов и аварийной сигнализации

K3

  • До 2009 года:
    • Реле-прерыватель указателей поворотов и аварийной сигнализации
  • После 2009 года:
    • Реле ближнего света фар

K4

  • До 2009 года:
    • Реле ближнего света фар
  • После 2009 года:
    • Реле дальнего света фар

K5

  • До 2009 года:
    • Реле дальнего света фар
  • После 2009 года:
    • Дополнительное реле (Обмотка реле обогрева стекла двери багажного отделения, вентилятор отопителя, очиститель и омыватель ветрового стекла, очиститель и омыватель стекла двери багажного отделения)

K6

  • До 2009 года:
    • Дополнительное реле (Разгружает контакты выключателя зажигания)
  • После 2009 года:
    • Реле обогрева стекла двери багажного отделения

K7

  • Реле обогрева стекла двери багажного отделения

K8

Реле и предохранители Шевроле Нива (1.7 и 1.8): схемы блоков

Схемы предохранителей и реле подходят на модификаций:

  • Шевроле Нива
  • Шевроле Нива рестайлинг

Объемы:

  • Шевроле Нива 1.7
  • Шевроле Нива 1.8

Где находятся блок предохранителей и реле на Шевроле Нива?

Блок предохранителей и реле располагается в одном месте, в салоне и слева от рулевой колонки. Доступ к нему затруднен, так как крышка привинчена, а не на фиксаторах.

Отвинчиваем крестообразной отверткой два самореза и снимаем крышку, как на рисунках:

блок предохранителей в салоне шевроле нивы

Схема реле и предохранителей Шевроле Нива до 2009 (дорестайлинговая)

Года выпуска

2002200320042005200620072008

блок предохранителей в салоне шевроле нивы

Схема реле

Номер на схемеЗа что отвечает
К1перемычка
К2реле стеклоочистителя (дворника)
К3реле-прерыватель указателей поворота и аварийной сигнализации
К4реле ближнего света фар
К5реле дальнего света фар
К6дополнительное реле
К7реле обогревателя заднего стекла

Плавкие предохранители и вставки

Номер-наименованиеЗа что отвечаетСила тока, в А
F1лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.5 А
F2ближний свет в левой фаре. Аналогично реле К4.7,5 А
F3дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.10 А
F4резервный предохранитель.10 А
F5электрические стеклоподъемники передних дверей и их реле.30 А
F6блок управления блокировкой дверных замков.15 А
F7звуковой сигнал и его реле, предохранитель прикуривателя20 А
F8элемент и реле обогрева заднего стекла контакты. Аналогично реле К7.20 А
F9обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.20 А
F10резервный20 А
F11лампы правых габаритных огней.5 А
F12ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.7,5 А
F13дальний свет в правой фаре. Аналогично реле К5.10 А
F14резервный предохранитель.10 А
F15резервный предохранитель.20 А
F16прерыватель указателей поворота и аварийной сигнализации в режиме «аварийки». Аналогично реле К3.10 А
F17освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем.7,5 А
F18электродвигатель печки и его переключатель.25 А
F19прерыватель указателей поворота и аварийной сигнализации в режиме поворотов, контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала.10 А
F20резервный.7,5 А

Выносные реле

блок предохранителей в салоне шевроле нивы

Ниже основного блока реле расположены так называемые выносные реле в количестве 4 штук.

Номер выносного релеЗа что отвечает
1реле стеклоподъемников
2реле противотуманных фар (ПТФ)
3реле звукового сигнала
4реле электропривода наружных зеркал

Схема реле и предохранителей Шевроле Нива после 2009 (рестайлинговая)

Года выпуска

20092010201120122013201420152016201720182019 и н.в.

схема реле и предохранителей шевроле нивы после 2009 года

Схема реле

Номер на схемеЗа что отвечает
К1не используется
К2реле стеклоочистителя (дворника)
К3реле-прерыватель указателей поворота и аварийной сигнализации
К4реле ближнего света фар
К5реле дальнего света фар
К6дополнительное реле
К7реле обогревателя заднего стекла
К8резерв

Плавкие предохранители и вставки

НомерЗа что отвечаетСила тока, А
F1Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света5
F2Лампа ближнего света левая блок-фара)7,5
F3Лампа дальнего света левая блок-фара), контрольная лампа включения дальнего света фар10
F4Левая противотуманная фара10
F5Реле электростеклоподъемников, электростеклоподъемники передних дверей30
F6Предохранитель прикуривателя15
F7Реле звукового сигнала, звуковой сигнал, плафон освещения багажника20
F8Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида25
F9Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода20
F10Блок дистанционного управления электропакетом блокировка дверей)20
F11Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов5
F12Лампа ближнего света правая блок-фара), мотор-редукторы регулятора пучков света блок-фар7,5
F13Лампа дальнего света правая блок-фара)10
F14Правая противотуманная фара10
F15Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений20
F16Реле-прерыватель указателей поворотов и аварийной сигнализации10
F17Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения7,5
F18Вентилятор отопителя, предохранитель печки25
F19Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера10
F20Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер7,5

Выносные реле

схема реле и предохранителей шевроле нивы после 2009 года

НомерЗа что отвечает
1Реле противотуманных фар (ПТФ)
2Реле стеклоподъемников
3Реле обогрева сидений
4Реле звукового сигнала
5Реле стартера

Дополнительный блок под вещевым ящиком

Находится под вещевым ящиком со стороны пассажира.

дополнительный блок реле шнивы

НомерЗа что отвечает
1Дополнительное реле (вклю­чает правый электровентилятор через дополнительный резистор на низкую ско­рость вращения)
2Предохранитель (50А), защищающий силовые цепи до­полнительного реле и реле правого элек­тровентилятора
3Предохранитель бензонасоса (топливного насоса) (15А), защищающий силовые цепи реле электробензонасоса
4Предохранитель (15А), защищающий цепь постоян­ного питания контроллера
5Реле правого электровентилятора
6Реле левого электровентилятора
7Реле бензонасоса
8Главное реле
9Предохранитель (50А), защищаю­щий цепи левого электровентилятора
10Предохранитель (15А), защищаю­щий силовые цепи, включаемые главным реле
11Контроллер
Обзор, схема и отзывы об устройстве

Любая машина — это не только поездка, но и ремонт. Эта статья о том, как поставить нерегулируемую ступицу на «Нива Шеви».

Автомобиль «Нива»

«Нива», пожалуй, один из самых популярных внедорожников, причем не только в России, но и за рубежом. С конца семидесятых годов этот автомобиль должен был производить компания «АВТОВАЗ». Первая модель получила название ВАЗ-2121.

unregulated hub for the field

Получить автомобиль простому гражданину Советского Союза было практически невозможно: почти восемьдесят процентов идет на экспорт, а остальные двадцать отпускались единовременно.По цене на тот момент эта модель уступала только Волге, то есть машине, которая использовала госаппарат в качестве основной машины. На Западе о новом внедорожнике ходили самые правдивые легенды, которыми восхищались даже там, где существовал частный автопром (например, Франция, Германия или Англия).

В середине 80-х машина «Нива» с советскими гонщиками внутри заняла все три призовых места в австралийском ралли-рейде. Продажи автомобилей выросли в Австралии — в два раза в Европе — в четыре или более, в зависимости от страны.

Действительно, это было новое слово в летописи развития легких внедорожников, и написали его советские конструкторы.

Первые изменения и Lada 4×4

С середины девяностых, точнее с 1995 года, начали вносить изменения в конструкцию автомобиля. Сначала, если у машины был 1,6-литровый 4-цилиндровый 73-сильный бензиновый двигатель, то теперь объем увеличили до 1,7. Механическая коробка передач была теперь пятиступенчатой ​​вместо четырех. Во-вторых, поменяли приборную панель, установили более удобные кресла в салоне, заменили задние фонари на более современные, внешне, приближенные к западной индустрии.

Рекомендуем

How does the rear bushing front arm and how many it serves?

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Oil consumption in the engine. Six reasons

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

How does the exhaust system?

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

В 2006 году «Нива» была официально переименована в Lada 4×4, а модели, поступающие на экспорт, получили название «Lada Taiga» 4×4 — так теперь автомобиль называется в Европейские страны.Внутри и снаружи машина если немного поменять: новое зеркало — побольше, поменяли датчики и приборы на панели. Выпущенная в 2015 году новая модель автомобиля под названием «Лада 4х4 городская», считающаяся «люксовой», особых изменений не получила — это новый бампер, электрические стеклоподъемники и кондиционер в салоне.

«Шевроле Нива»: создание и отзывы

Вообще, смену автомобиля «Нива» компания пыталась придумать еще в конце восьмидесятых. Было вполне логично, что слава нового по тем временам паркетника продлится недолго, и, чтобы «не потерять лицо», требовалась замена.Но изначально проект оставался только на бумаге.

unregulated hub for Niva Chevrolet

В 1998 году была представлена ​​модель ВАЗ-2123, которая считалась «заменой». Но до 2002 года массовое производство так и не было налажено.

В 2002 году лицензия на эту модель, а также на бренд «Нива» была продана компании General Motors. Технологией этой компании было произведено около тысячи различных изменений внешнего вида и «начинки» внедорожника, благодаря чему отныне новый автомобиль считается самостоятельной и отдельной моделью.В сентябре 2002 года был запущен нефтепровод, по которому должна была ехать машина «Шевроле Нива».

В 2009 году изменилась конструкция автомобиля.

По отзывам купивших эту машину, это был все тот же «АВТОВАЗ», и даже попытки вмешаться и внести изменения в лучшую сторону электроники и дизайна не принесли хороших результатов. Но, как отмечают владельцы, на бездорожье качество не сказывается — Нива все же проходима для бездорожья.

Что такое ступица

Передняя ступица — это часть подвески, которая крепится к колесам автомобиля.Внутри детали установили подшипники, машина пошла ровно. Прочность ступицы, а значит, и надежность крепления колеса зависит от диаметра так называемого полного привода. Обычно размер дисков производители делают чуть больше диаметра отверстия для установки — независимо от того, какой уклон.

unregulated hub bearings Niva

К передней ступице прикрепите колодки и фланцы осей. Тем самым можно надежно закрепить колесо и обеспечить спокойное вращение колеса.Все детали этой конструкции изготавливаются на станках из железа или других сплавов. Крепление передней ступицы к автомобилю производится с помощью таких деталей, как подшипники. Как и любая деталь, они изнашиваются, что приводит к поломкам. Уже пытаясь кардинально решить эту проблему, производители машин разных марок устанавливают нерегулируемые ступичные подшипники. «Шевроле Нива» — одна из таких марок. А теперь разберемся подробнее.

Нерегулируемая ступица для «Нива»

У каждой машины есть слабые места. Это передние ступицы, которые используются для нормальной работы, их нужно периодически регулировать, что, конечно, не могло не сказаться на отзывах автовладельцев.Поэтому конструкторы создали для «Шевроле Нива» нерегулируемую ступицу, чтобы избежать лишних хлопот при ремонте автомобиля.

Саморегулирующаяся опора практически невозможна из-за очень сложной конструкции. Также нельзя задерживаться, пока не остановятся пеленги. И, кроме того, существует масса сложностей, которые сложно решить без вмешательства мастеров. Именно для того, чтобы облегчить жизнь автомобилистам, и была установлена ​​нерегулируемая ступица для «Нива».Отзывы тех, кто уже купил машину, это нововведение можно свести в конкретный список:

  • Нет необходимости делать регулярный мелкий ремонт и обслуживание, будь то смазка или регулировка;
  • Подшипник не будет вращаться на ступице;
  • Не нужно смазывать ступицу и даже мучиться, выбирая смазку лучше;
  • Трения нет;
  • Подшипник заменять не требуется.

Целая куча плюсов, если в машине выдержит этот механизм.Но теперь это для «Нива» усиленная нерегулируемая ступица. Но если хозяин уверен в своих силах, то все можно сделать своими руками.

Нерегулируемая ступица для «Нива»: арт-проект

Если внешне, то разница будет такая:

unregulated hub bearings Niva

Если все Это для включения станка, с мастерами. Это «утолщение» для большей надежности.

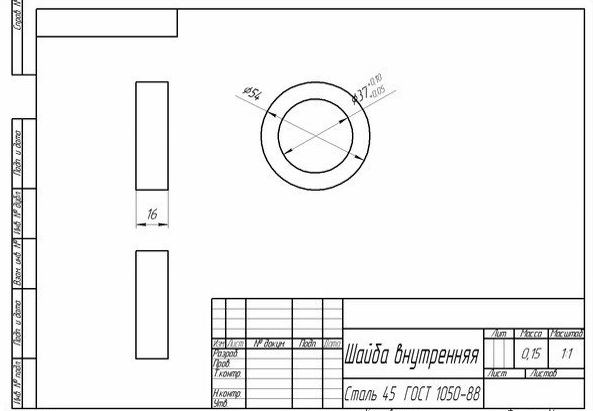

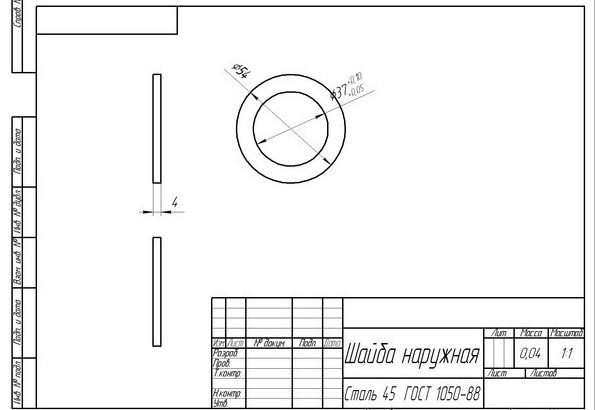

В статье представлен чертеж, на котором можно изготовить нерегулируемую ступицу для «Нива». unregulated hub for the field Для этого нужны такие вещи, как двухрядный подшипник от автомобиля «Москвич» 2141 и стопорные кольца (две штуки) от этого же автомобиля.

unregulated hub for Niva Chevrolet

Взять чертежи и отправить их мастерам, которые растачивают ступицу для посадки новых подшипников, расследуют поворотные кулаки и соответственно химкам делают все детали.

unregulated hub bearings Niva

После изготовления всех деталей необходимо прижать двухрядный подшипник и собрать все в обратном порядке.

unregulated hub for the field

Гайку ступицы уже затягивать столько же, потому что в обращении быть не нужно — у вас уже готовая нерегулируемая передняя ступица («полевая»).

unregulated hub for the field

Если вы уберете все рекомендации, ваша Нива будет работать, не требуя «лажать».

unregulated hub bearings Niva

И итоговая схема — это иллюстрация финальной сборки нерегулируемой ступицы.

front hub Niva unregulated

Если вы купите

Конечно, можно не мучиться, не искать элементы от «Москвича», а просто пойти в магазин и купить необходимое для установки нерегулируемой хаб для «Нива» .

enhanced by unregulated hub Niva

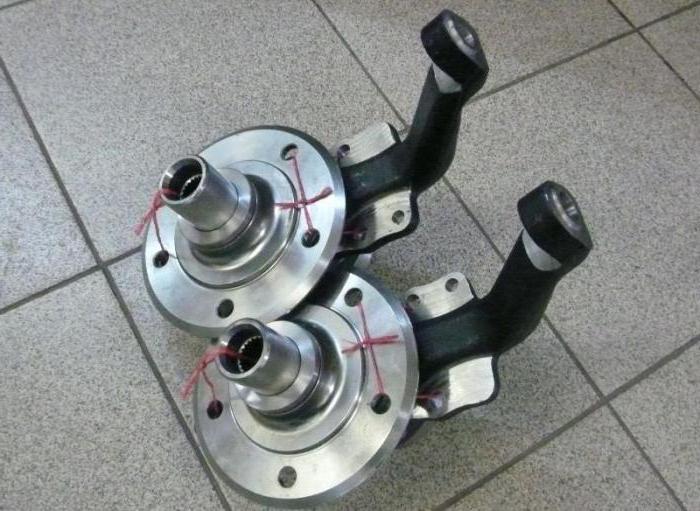

Ступичный узел, если он куплен, должен состоять из кулаков с запрессованными подшипниками, ступицами и пыльниками — каждое звание должно состоять из двух частей.Необходимо знать, сколько слотов ступица на вашем автомобиле, чтобы при покупке новой не ошибиться. Специально для «Нивы» есть комплекты на двадцать два и двадцать четыре слота.

Лучше всего конечно установить нерегулируемый хаб для «Нива» в любом сервисном центре. Но при наличии достаточных знаний и опыта водитель справится сам. Желательно, устанавливая новые детали, использовать новые гайки и шпильки. И еще — смажьте все элементы механизма, чтобы они не закисли. Перед тем, как приступить к установке суппорта, его лучше почистить, так как он влияет на ход колодок вашего автомобиля.

hub front unregulated Chevrolet

Это может отпугнуть такой вариант, как и цена. По ступичной сборке она очень высока даже у автомобиля, где цены всегда немного ниже, чем в магазинах, например в магазинах АВТОВАЗа, где есть детали для автомобиля «Шевроле Нива». Нерегулируемая передняя ступица стоит около трех тысяч рублей и выше.

По итогу

Нерегулируемая ступица для «Нива Шеви» — очень важная деталь. Это делает вождение более комфортным. Все-таки ступица в сборе, которая предусмотрена производителем, особенно на старших моделях, не очень понравилась имеющимся у автомобиля «Шевроле Нива».Нерегулируемая ступица — это отсутствие шума, грохота и возможность сосредоточить все свое внимание на дороге.

unregulated hub for Niva reviews

Это интересно

И в заключение несколько интересных фактов о «Ниве»

  • В 1998 году машина самостоятельно поднялась в базовый лагерь у подножия Эвереста — а это 5200 метров над уровнем моря. уровень моря. в 1999 году плато в Гималаях на высоте 5726. Это рекорд по сей день.
  • Нива даже побывала на Северном полюсе, в рамках всемирного «Дня парашютиста» — у машины был парашют, и после удачной посадки машина завелась и уехала.Произошло это в апреле 1998 года.

На российской полярной станции Беллинсгаузен эта машина проработала, не жалея своих лошадиных сил, двенадцать лет.

.

My Truck — это двухколесный привод V8 с автоматической коробкой передач …

Блок предохранителей в панели приборов. Блок предохранителей панели приборов расположен под панелью приборов со стороны водителя слева от рулевой колонки, за крышкой. Чтобы определить компоненты блока предохранителей на панели приборов, см. Рисунок. (См. Схемы ниже)

Вот руководство по проверке предохранителей

https://www.2carpros.com/articles/how-to-check-a-car-fuse

1- Предохранитель и автоматический выключатель Идентификация — Stop / Haz 20 Amp (желтый):
Выключатель Stop / TCC, аварийный световой сигнал, напоминание о ремне безопасности, стоп-сигналы, CHMSL (центральный верхний стоп-сигнал)

2-Т-корпус (не используется): раздаточная коробка

3-CTSY 20 Amp (желтый): лампы вежливости, груз Лампа, освещение перчаточного ящика, электрические зеркала, купольные лампы / лампы для чтения, косметические зеркала

4 — Манометры 10 ампер (красные): реле DRL, зуммер модуля DRL, переключатель фар, бесключевой доступ, комбинация приборов, модуль низкого уровня охлаждающей жидкости, центр комфорта Электромагнитное зеркало заднего вида с компасом

5 — RR HVAC 10 Amp (красный): RR HVAC Controls

6 — Cruise 10 Amp (Red): Cruise Module, переключатель активатора круиза

7 — AUX PWR 25 Amp (Clear) : Розетки (2)

8 — Кривошип на 10 А (красный): Дизельный топливный насос, DERM ECM (подушка безопасности), PCM

9 — Парковочные фары 20 А (желтый): Фонарь освещения номерного знака, стояночные фонари, задние фонари , Лампа пепельницы, освещение дверного переключателя, предупреждение о включении фар, реле противотуманных фар боковых габаритных огней, габаритные огни, подсветка обогревателя и кондиционера

9000 2 10 — Подушка безопасности 10 А (красный): DERM (Подушка безопасности)

11 — Стеклоочиститель 25 А (прозрачный): Омыватель / стеклоочиститель

12 — HTR-A / C 25 А (прозрачный): L, Ml, Вентилятор M2, контрольная лампа HVAC, компрессор кондиционера, привод режима / температуры / воздуха на входе, реле высокого давления, раздаточная коробка

13 — CIG LTR 20 Amp (желтый): прикуриватель, усилитель мощности, реле дверного замка, поясничное питание Сиденье, заднее подъемное стекло

14 — ILLUM 10 Amp (красный): контрольная лампа полного привода, комбинация, органы управления HVAC, модуль звуковой сигнализации, радиоосвещение, переключатели на приборной панели, органы управления HVAC на заднем сиденье

15 — DRL-FOG 20 Amp (желтый ): Реле ДХО, противотуманные фары

16 — Поверните B / U 20 ампер (желтый): передний поворот, задний поворот, поворот прицепа, задние фонари, BTSI (блокировка переключения тормоза / переключения передач), соленоид

17 — Радио 10 Усилитель (красный): радио (IGN)

18 — Тормоз 10 ампер (красный): DRAG, 4WAL / PCM, ABS, Cruise

19 — Радио 10 ампер (красный): Радио (BATT)

20 — Acc / Ign 10 Amp (красный): PRNDL, Auto Transmissio n, спидометр, контрольные датчики, контрольные приборы

21 — не используется

22 — не используется

23 — не используется

24 — 4WD 25 А (прозрачный): модели 4X4 — привод переднего моста, индикаторная лампа 4WD, TP2 Реле, счетчик моточасов (опция 7Y4) A — PWR AGCY 20 Amp — C / K Reg.& Внеш. Кабина (автоматический выключатель): замок двери с электроприводом, 6-позиционное сиденье с электроприводом, модуль бесключевого доступа 30 А — C / K Кабина экипажа (автоматический выключатель): замок двери с электроприводом, 6-позиционное сиденье с электроприводом, модуль бесключевого доступа B — PWR WDOS: 20 А — К / К Рег. & Внеш. Кабина (автоматический выключатель): электрические стеклоподъемники, 30 А — C / K Кабина экипажа (автоматический выключатель): электрические стеклоподъемники


ПОД КАПОТОМ ПРЕДОХРАНИТЕЛЬНЫЙ ЦЕНТР / РЕЛЕ ПРЕДУПРЕЖДЕНИЕ: Всегда отсоединяйте кабель заземления аккумуляторной батареи перед обслуживанием «сильноточных предохранителей. Рекомендуется, чтобы «сильноточные» предохранители заменял квалифицированный специалист.Чтобы определить компоненты блока предохранителей на панели приборов, см. Рисунок. См. Рис. 2. Рис. 2: Идентификация центра предохранителей / реле под капотом Предоставлено GENERAL MOTORS CORP.

Идентификация предохранителей и реле — запасные

2 — STOP Макс. Предохранитель 30 A (зеленый) Стоп-сигналы

3 — A / C макс. Предохранитель 50 A (Красный) Реле вентилятора высокого давления, реле заднего вентилятора

4 — Предохранитель ABS на 60 А (синий) Модуль ABS

5 — Предохранитель на 50 А макс. (Красный) Переключатель IGN B на 50 А, переход к шине блока предохранителей

6 — IGN A, макс. Предохранитель 40 А (желтый) Выключатель IGN A, переход к шине блока предохранителей

7 — АККУМУЛЯТОР, предохранитель макс. На 50 А (красный) Батарея, шина блока предохранителей

8 — ОСВЕЩЕНИЕ, макс. предохранитель (красный) Переключатель света фар и панели, противотуманные фары, вспомогательное освещение

9 — 30 А (зеленый)

10 — 30 А (зеленый)

11 — 10 А (красный) Запасной

12 — 20 А ( Желтый) Запасной

13-30 А (Зеленый) Запасной

14 — Не используется

15 — Компрессор кондиционера 10 А (Красный) SW Давление кондиционера на муфту кондиционера

16 — HORN 20 ампер (желтый) звуковой сигнал, лампы под капотом

17 — ECM B Топливный насос 20 ампер (желтый), PCM

18 — не используется

19 — AUX FAN 30 ампер (зеленый) Aux.Вентилятор

20 — RR- DEFOG 30 Amp (зеленый) RR DEFOG

21 — ENG 120 Amp (желтый) IGN A Переключатель нагрузки двигателя, EGR, продувки адсорбера EVRV Соленоид холостого хода, датчик подогрева 02, подогреватель топлива, датчик воды

22 — ECM, 120 А (желтый) Форсунка № 1, Форсунка № 2, PCM

23 — Топливный соленоид FUEL SOL 20 А (желтый) (только для дизельного двигателя)

24 — Не используется

25 — Не используется

26 — IGN E 10 А (красный) Катушка реле вспомогательного вентилятора, модуль горячего топлива

27 — Не используется

28 — Не используется

29 — ЗАЖИГАТЕЛЬНЫЕ СВЕЧИ 10 А (красные) Свечи накаливания (только для дизельного двигателя)

30 — Не используется

31 — Не используется

32 — Не используется A — 30 А B — 30 А UY1, UY7 Проводка кемпера / прицепа C — Реле стоп-сигнала D — Реле звукового сигнала E — Реле вспомогательного вентилятора F — A / C Реле G — Реле топливного насоса


УДОБНЫЙ ЦЕНТР Рис.3: Комфортный центр Предоставлено GENERAL MOTORS CORP. Идентификация предохранителей и автоматических выключателей A — Реле противотуманных фар B — Реле DRL (дневных ходовых огней) C — аварийной сигнальной лампочки D — Звуковой сигнал


Изображения (нажмите, чтобы увеличить)

СПОНСОРНЫЕ ССЫЛКИ

Среда, 17 февраля 2010 г., 10:34

.

21214 1139009 12 В Новый высокопроизводительный модуль электрического топливного насоса в сборе для автомобиля RUS LADA Niva 1700 Niva II 1.7L 1996 2016 | топливо для электромобилей | сборка автомобиля

Применимость для:

Lada Niva 1996 / 06-2006 / 12 2121 1700 i 1690 ccm, 59 кВт, 80 PS

Lada Niva 2010 / 09-2016 / 12 2121 1700 i 4×4 1690 ccm, 61 кВт , 83 л.с.

Lada Niva 2000 / 10-2010 / 12 2121 1700 i 4×4 1690 ccm, 60 кВт, 82 л.с.

Lada Niva II 2002 / 09-2016 / 12 2123 1.7 1690 куб.см, 59 кВт, 80 л.с.

Lada Niva II 2004 / 08-2016 / 12 2123 1,7 1690 куб.см, 61 кВт, 83 л.с.

Lada Niva II 2002 / 09-2016 / 12 2123 1,7 л. 1690 куб.см, 57 кВт, 78 л.с.

Номер детали:

21214-1139009-10

Расход: 100 л / ч

Давление: 3,0 бар

напряжение: 12 В

Для бизнес-клиентов:

1.О нас:
Сначала добро пожаловать на сайт нашего интернет-магазина.
Здесь вы найдете удивительный ассортимент высококачественных дешевых товаров. Наша компания имеет 4-летний опыт продаж в Интернете. мы также уделяем больше внимания обслуживанию клиентов. Вы можете связаться с нами в любое время, и мы немедленно решим ваши проблемы.

2. Оплата:
1. Мы принимаем Alipay, West Union, Money Gram. ВСЕ основные кредитные карты принимаются через безопасный процесс оплаты или через Escrow.
2. Для безопасной проблемы, пожалуйста, подтвердите его на Escrow после его получения.

3. Удовлетворенность клиентов:
1. Если у вас есть какие-либо вопросы, обращайтесь к нам. Мы стремимся к 100% удовлетворенности ваших клиентов.
2. Пожалуйста, дайте нам возможность решить любую проблему. Мы понимаем проблемы и разочарования, которые могут у вас возникнуть, и постараемся сделать все возможное, чтобы решить эти проблемы.

4.Shipping:
Время доставки: Все детали будут отправлены в течение 7 рабочих дней после получения оплаты. Вы будете уведомлены по электронной почте с отслеживающим номером после того, как ваш пакет будет отправлен.
Пакет: Все товары профессионально упакованы с большой осторожностью, чтобы обеспечить безопасную доставку.

5. Политика возврата:
Если вы хотите обменять полученные товары, вы должны связаться с нами в течение 7 дней с момента получения вашего заказа. И вы должны оплатить дополнительные транспортные расходы, а возвращенные товары должны оставаться в их первоначальном состоянии.

6.Обратная связь:
, пожалуйста, дайте нам положительный отзыв после получения вашего пакета, если у вас есть какие-либо вопросы о наших товарах. Пожалуйста, дайте нам знать, свяжитесь с нами через окно диаграммы или отправьте мне сообщение, мы решим проблему наилучшим образом.Спасибо !

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
