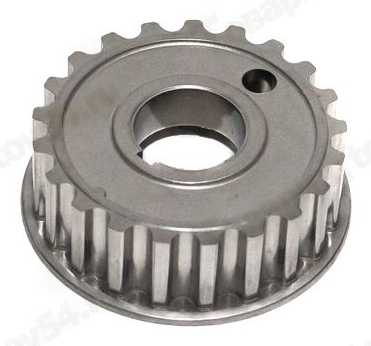

Шестерня коленвала приора: Шестерня ГРМ малая ВАЗ 2170 ПРИОРА

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

• «Хрустальные» ВАЗы: Лада Гранта и Лада Ларгус 9 Апреля 2013

  Сегодня в очередной статье серии ««Хрустальные» ВАЗы или типичные поломки отечественных автомобилей» речь пойдёт о последних разработках Волжского автомобильного завода: Ладе Гранте и Ладе Ларгус. Расскажем об истории создания этих моделей, а также об их характерных неисправностях.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

3b43ef9e89cd791a09d0abd59ded0fd1

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Шкивы / звезды / шестерни

Название:

Артикул:

Текст:

Выберите категорию:
Все Двигатель » Двигатели ВАЗ в сборе » Блоки цилиндров » Головки блока цилиндров (ГБЦ) » Коленвалы » Распредвалы 16V » Распредвалы 8V » Распредвалы Классика » Шкивы / звезды / шестерни » Шатуны облегченные » Поршни » Кольца поршневые » Клапана облегченные » Тарелки клапанов » Направляющие клапанов » Толкатели клапанов жесткие » Ремни ГРМ / ролики / натяжители цепи » Маховики облегченные » Прокладки » Буст-контроллеры » Шатуны стандартные и комплектующие » Подогрев тосола » Комплекты для ТО Впускная система » Спортивные ресиверы » Дроссельные заслонки спорт » Карбюраторы спорт » Фильтры нулевого сопротивления инжекторные » Фильтры нулевого сопротивления карбюраторные » Кронштейн нулевого фильтра » Регулятор давления топлива » 4-х дроссельный впуск Выхлопная система » Комплекты выхлопной системы »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2101-2105-2107 (Классика) » Пауки (выпускной коллектор) » Вставки для замены катализатора » Резонаторы (приемные трубы) » Глушители »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) »» Иномарки » Комплектующие для установки » Насадки на глушитель » Виброкомпенсаторы (Гофра) Турбо раздел » Приводные компрессоры АвтоТурбоСервис » Интеркулеры » Турбины » Турбоколлектор КПП / Коробка передач » Главные пары » Спортивные ряды » Блокировки КПП » Усиленные полуоси / валы / привода » Сцепление » Сцепление металлокерамика » Карданчик кулисы КПП » Короткоходные кулисы » Раздаточная коробка и комплектующие Подвеска » Стойки и амортизаторы KYB » Стойки и амортизаторы DEMFI » Стойки и амортизаторы SS20 » Стойки и амортизаторы АСТОН » Опоры стоек / усилители опор » Пружины » Проставки развала / шпильки колес » Шумоизоляторы и отбойники »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Калина, Лада Гранта » Полиуретановые сайлентблоки и втулки » Комплектующие » Подшипники » Поворотные кулаки и комплектующие » Ступицы и комплектующие Рулевое управление » Электроусилители руля (ЭУР) » Комплектующие ЭУР » Гидроусилители руля » Рулевой промежуточный вал » Рулевая рейка » Комплектующие рулевой рейки Тормозная система » Гидравлический ручной тормоз » Вакуумные усилители тормозов / ГТЦ » Задние дисковые тормоза » Тормозные диски » Тормозные колодки » Комплектующие тормозной системы » Задние тормозные барабаны Растяжки / защита / упоры / усиление жесткости кузова » Растяжки » Опоры двигателя » Подрамники » Защита картера » Рычаги передней подвески » Рычаги задней подвески » Стабилизатор устойчивости » Поперечины » Усилители кузова » Упоры капота и багажника » Крабы / гитары » Реактивные штанги » Комплектующие Внешний вид/обвесы » Бампера передние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 »» Рено Дастер » Бампера задние »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Датсун »» Лада Нива 4×4 »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Решетки радиатора »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» ВАЗ 2108-21099 »» ВАЗ 2113-2114 »» ВАЗ 2110-2112 »» Датсун »» ВАЗ 2101-2105-2107 »» Лада Ларгус »» Рено Дастер »» KIA »» Лада Нива (ВАЗ 2123), Шевроле Нива (ВАЗ 2123) » Решетки бампера нижние »» Лада Веста »» Лада Приора »» Лада Калина »» Лада Ларгус »» Датсун » Кузовные детали »» Лада Приора »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 »» Лада Нива 4х4 »» Лада Ларгус »» Шевроле Нива »» Лада Веста »» Лада Иксрей »» ВАЗ 2101-2105-2107 » Реснички на фары »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2113-2114-2115 »» ВАЗ 2108-2109-21099 » Накладки на фонари » Боковые зеркала и стекла »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Шевроле Нива »» Лада Нива 4×4 »» ВАЗ 2108-2115 »» ВАЗ 2110-2112 »» Лада Ларгус »» Датсун »» ВАЗ 2101-2105-2107 (Классика) » Накладки на зеркала »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина 1/2 »» Лада Нива 4×4 »» Датсун »» ВАЗ 2108-2109; 2113-2115 »» ВАЗ 2110-2111-2112 »» Шевроле Нива »» Ларгус, Дастер » Евроручки » Накладки на ручки » Сабли (планки номера) » Молдинги » Накладки на пороги внешние » Накладки кузова / бампера / Cross » Спойлера » Рамки ПТФ » Жабо » Плавники на крышу » Фаркопы » Защита порогов »» Лада Нива 4×4 »» Шевроле Нива »» Лада Иксрей » Навесная защита » Рейлинги и комплектующие » Дефлекторы » Автобоксы / автопалатки » Рамки на номера » Знаки и наклейки » Брызговики и подкрылки » Автостекла » Прочее для внешнего тюнинга » Материалы для установки Салон » Европанели и комплектующие » Обивки дверей »» Лада Приора »» Лада Калина »» Лада Гранта »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2109-2115 »» Лада Нива 4х4 »» Шевроле Нива »» ВАЗ 2101-2105-2107 » Комплектующие обивок дверей » Обивка багажника и капота » Бесшумные замки ВАЗ » Центральная консоль » Коврики в салон »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» Лада Ларгус »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» УАЗ »» Renault »» Nissan »» Chevrolet »» Mitsubishi »» Mercedes »» Opel »» Peugeot »» Porsche »» Audi »» BMW »» Citroёn »» Daewoo »» Ford »» Hyundai »» Kia »» Volkswagen » Ковролин пола / багажника » Рули »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 » Муляжи подушек / подушки безопасности » Кожух руля » Подрулевые переключатели » Ручки КПП и ручника » Накладки на педали » Сидения, чехлы и комплектующие » Обогрев сидений » Подлокотники / подголовники » Выкидные и заводские ключи / чипы » Блоки управления / Кнопки » Ремни безопасности » Накладки на пороги » Уплотнители дверей | багажника | стекол »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Обивка потолка » Плафоны освещения салона » Солнцезащитные козырьки » Облицовки | обшивки | прочее для салона »» Лада Веста »» Лада Иксрей »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Datsun on-Do, mi-Do »» Шевроле Нива »» ВАЗ 2110-2111-2112 »» ВАЗ 2108-2114-2115 »» ВАЗ 2101-2105-2107 »» Лада Ларгус Полки, подиумы, короба » Лада Веста » Лада Приора » Лада Калина » Лада Гранта » Лада Ларгус » Шевроле Нива » ВАЗ 2110-2112 » ВАЗ 2113-2115 » ВАЗ 2108-21099 » ВАЗ 2105-2107, Нива 4х4 » Ford » Chevrolet » KIA » Hyundai » Разное (Mazda, Opel, Skoda, Renault, Daewoo) Автомобильная оптика » Стандартная оптика »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Датсун »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2108, 2109, 21099 »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 »» ВАЗ 2101-2107 (Классика) » Фары передние тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »»» Передние фары »»» Подфарники »» Шевроле Нива »» ВАЗ 2108-2109-21099 »» ВАЗ 2113-2114-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Задние фонари тюнинг »» Лада Веста »» Лада Приора »» Лада Гранта »» Лада Калина »» Лада Нива 4х4 »» Лада Ларгус »» ВАЗ 2108-2109-2115 »» ВАЗ 2110-2111-2112 »» ВАЗ 2101-2105-2107 » Противотуманные фары (ПТФ) »» Лада Веста »» Лада Икс Рей »» Лада Гранта, Гранта FL »» Лада Калина, Калина 2 »» Лада Ларгус »» Лада Приора »» Лада 4х4 (Нива) »» Шевроле/Лада Нива »» ВАЗ 2110, 2111, 2112 »» ВАЗ 2113, 2114, 2115 » Поворотники (повторители поворота) » Дневные ходовые огни » Ангельские глазки » Ксенон » Галогеновые лампы » Электрокорректоры фар » Комплектующие для установки » Светодиодные балки » Светодиодные лампы Электроника » Бортовые компьютеры » Электронные комбинации приборов » Стробоскопы » Блоки управления двигателем (ЭБУ) » Блоки управления двигателем для Е-газа » Радар-детекторы » Корректоры Е-газа ВАЗ, ГАЗ, УАЗ » Корректоры Е-газа Иномарки » Камеры заднего вида » Парктроники » Блоки управления подушкой безопасности » Реле, автосвет, прочее » Музыка Сигнализации и противоугонные системы » Автосигнализации » Блокираторы руля » Чехлы для брелков Тонировка / шторки / пленка для кузова » Съемная тонировка » Тонировочная пленка » Солнцезащитные шторки » Пленки для кузова » Тонировочный лак » Водоотталкивающая пленка Стандартные запчасти ВАЗ » Топливная система / бензобаки »» Баки топливные »» Бензонасосы и комплектующие »» Крышки и клапаны » Крышки двигателя » Уплотнители / утеплители / шумоизоляция » Стеклоподъемники » Шкивы коленвала » Толкатели гидравлические » Радиатор / система кондиционирования » Стартеры » Модули и катушки зажигания » Бачки омывателя » Высоковольтные провода » Водяные помпы » Датчики скорости » Жгуты проводов »» Жгуты проводов для ВАЗ 2101-2107 »» Жгуты проводов для ВАЗ 2108-21099 »» Жгуты проводов для ВАЗ 2113-2114 »» Жгуты проводов для ВАЗ 2110-2112 »» Жгуты проводов для Lada Kalina 1/2 »» Жгуты проводов для Lada Priora »» Жгуты проводов для Lada 4х4 »» Жгуты проводов для Сhevrolet Niva »» Жгуты проводов для Lada Granta »» Жгуты проводов для Lada Largus »» Жгуты проводов для Lada Xray »» Жгуты проводов для Lada Vesta »» Жгуты проводов для UAZ Patriot » Генераторы и комплектующие » Фильтры » Шаровые опоры » Резисторы электронного вентилятора отопителя » Свечи зажигания » Электродвигатели отопителей » Буксировочные крюки » Замки зажигания » Щетки стеклоочистителя » Вентиляторы и комплектующие » Система смазки.

Новинка:
Вседанет

Спецпредложение:
Вседанет

Результатов на странице: 5203550658095

Найти

Замена шестерни коленвала приора

• Сообщений: 7
• Откуда: Иваново

26 июня 2015, 20:26 #1 123

Доброго времени суток! Не могу снять зубчатый шкив коленвала, нужна помощь или советы как его РАЗБИТЬ, снимать не получается вообще. если есть видео или фото куда бить, буду благодарен)

• Сообщений: 21843
• Откуда: Воронежская губерния
• Daewoo Nexia

26 июня 2015, 20:31 #2 123

thedollmaster, 26 июня 2015, 20:26, #1

Доброго времени суток! Не могу снять зубчатый шкив коленвала, нужна помощь или советы как его РАЗБИТЬ, снимать не получается вообще. если есть видео или фото куда бить, буду благодарен)

• Сообщений: 7
• Откуда: Иваново

26 июня 2015, 21:03 #3 123

феликс, 26 июня 2015, 20:31, #2

Не знаю как именно расколоть, много где написано что можно, но нету инфы как правильно, и с минимальными рисками

• Сообщений: 1376
• Откуда: ярославль
• Chevrolet Captiva
  Лада Приора Хэтч

26 июня 2015, 21:16 #4 123

Ну самое трудное открутить болт,а если ты это сумел сделать-то шкив снимешь,хоть монтажкой поддевать по очереди с разных сторон.

Да,а может,он у тебя заварен(старый хозяин)

• Сообщений: 7
• Откуда: Иваново

26 июня 2015, 21:18 #5 123

валерий 21124, 26 июня 2015, 21:16, #4

Ну самое трудное открутить болт,а если ты это сумел сделать-то шкив снимешь,хоть монтажкой поддевать по очереди с разных сторон. Да,а может,он у тебя заварен(старый хозяин)

болт скручен, швов от сварки не видно, но не идет вообще не в какую 2 дня сношаюсь с ним, по мурзилке снимается двумя отвертками

• Сообщений: 1376
• Откуда: ярославль
• Chevrolet Captiva
  Лада Приора Хэтч

26 июня 2015, 21:32 #6 123

Не мучайся.Возьми болгарку.Обрежь,не доходя до к/вала около 1 мм,в нескольких местах.

Потом возьми полотно по металлу и поперек шкива,вдоль цапфы к/в,на которую насажен шкив.

Если риски останутся,не страшно.

Шкив должен просто развалиться.

• Сообщений: 1376
• Откуда: ярославль
• Chevrolet Captiva
  Лада Приора Хэтч

26 июня 2015, 21:38 #7 123

да,стучать по шкиву нельзя,погнешь цапфу коленвала.

Лучше съемник.Ну или болгарка.

• Сообщений: 44
• Откуда: Тверская обл.
• Mercedes-Benz T1 207

26 июня 2015, 21:41 #8 123

Я снимал самодельным съемником .Из двух болтов и планки с прорезями ,прорезал балкаркой . А так,тоже было не снять отвертками,да и корпус насоса масляного боялся повредить.

• Сообщений: 2964
• Ока СеАз 11113

26 июня 2015, 21:55 #9 123

Обработать BD-шкой,подождать 10-15 мин.,слегка обстучать по окружности,обработать ВД-шкой,подсунуть две монтажных лопатки по диаметру и слегка постукивая по ним поочередно аккуратно снять шкив. Испытано.

• Сообщений: 8523
• Откуда: Раша,наша раша
• Ford Focus

26 июня 2015, 22:05 #10 123+ 1

Нагреть,типа резаком или горелкой мощной.Не поможет-еще раз нагреть и охладить резко.

• Сообщений: 2964
• Ока СеАз 11113

26 июня 2015, 22:20 #11 123

Чисто по русски-совет-:КУВАЛДА.

• Сообщений: 7
• Откуда: Иваново

26 июня 2015, 22:36 #12 123

Glebz, 26 июня 2015, 22:20, #11

Чисто по русски-совет-:КУВАЛДА.

Автомобиль российский не советский, не прокатит

• Сообщений: 100
• Откуда: ссср 97
• ЗиЛ 5301 Бычок

26 июня 2015, 22:47 #13 123

Ни монтажки ни кувалда не катят либо к. в либо насос потом менять проще и лучше сьёмник

• Сообщений: 4434
• Renault Sandero база

26 июня 2015, 23:22 #14 123

Если сможешь найти сварщика с резаком, то проблем не должно быть. У нас ребята в гараже хоть ФРЕДЛАЙНЕР хоть КАМАЗ разбирают на раз.

• Сообщений: 1169
• ВАЗ 2109
  Лада Гранта Седан

27 июня 2015, 00:15 #15 123

Ребята, что вы сами себе трудности создаёте, кувалда, съёмник, сварка, и прочая хрень здесь не нужна, всё намного проще.

Берёте сверло на 6мм и сверлите диаметрально противоположные отверстия 4 шт, потом лёгким ударом молотка и острым зубилом, шестерня разваливается.

Главное при сверлении не просверлить корпус маслонасоса, аккуратно всё делать надо.

Всё равно шестерню менять каждые 80-100 тысяч, при замене ремня обязательно.

• Сообщений: 14105
• ЗАЗ 965

27 июня 2015, 02:11 #16 123

совсем чтоль есть древний но безотказный способ-одеваешь накидной,головку на головку болта, упираешь и стартером сдергиваешь. 99.9‰ отворочивается таким макаром без проблем.

• Сообщений: 7
• Откуда: Иваново

27 июня 2015, 07:00 #17 123

Малой13, 27 июня 2015, 02:11, #16

совсем чтоль есть древний но безотказный способ-одеваешь накидной,головку на головку болта, упираешь и стартером сдергиваешь. 99.9‰ отворочивается таким макаром без проблем.

такая штука вроде прокатывает на карбюраторе, у меня инжектор

• Сообщений: 7
• Откуда: Иваново

27 июня 2015, 07:01 #18 123

Всем спасибо, за ответы, пошел делать)

• Сообщений: 1169
• ВАЗ 2109
  Лада Гранта Седан

27 июня 2015, 09:32 #19 123

Разговор не как болт отвернуть, а шестерню снять.

• Сообщений: 7
• Откуда: Иваново

27 июня 2015, 16:27 #20 123+ 1

Все, сделал просверлил как советовали 4 дырки и зубилом разбил, все получилось, спасибо)

Заменить шкив коленчатого вала в случае его повреждения не сложно. Однако если подобная неисправность произойдет в дороге, двигаться своим ходом автомобиль не сможет. Даже незначительные повреждения задающего диска и смещение шкива повлекут за собой проблемы в системе управления работой двигателя. Также при повреждении шкива может прийти в негодность ремень генератора. Именно поэтому неисправность лучше предупредить.

Назначение, конструкция и типы шкивов коленвала

Шкив коленвала выполняет две основных функции: приводит в движение шкив генератора через ремень и отчасти отвечает за получение контроллером информации о положении коленчатого вала и частоте его вращения. Последняя задача решается совместно с датчиком положения коленвала, расположенным напротив задающего диска шкива.

В Калине применяются два типа шкивов коленвала – цельнометаллический и с резиновой вставкой. Последняя играет роль демпфера, гася колебания вращения коленчатого вала и способствуя уменьшению шума при работе двигателя. По этой причине в некоторых руководствах шкив коленвала называют демпфером. Кроме того, наличие втулки предупреждает более серьезные повреждения при заклинивании привода. В то же время цельнометаллический чугунный шкив считается более надежным. Помимо материала различий в конструкции не имеется.

Как предупредить повреждение шкива коленчатого вала

На автомобилях Калина ранних годов выпуска разрушение резиновой втулки шкива коленвала было достаточно распространенным явлением. В дальнейшем конструкция этой детали была доработана, поэтому теперь она обычно служит без сбоев на протяжении длительного срока. Однако в случае заклинивания привода или ремня генератора, а также чрезмерно сильной затяжки последнего втулка все же может разрушиться. Не очень хорошо переносят демпферные шкивы сильный перепад температур.

Спасибо за подписку!

Для предупреждения частого выхода из строя шкива коленвала в первую очередь важна своевременная диагностика. Состояние его достаточно проверять при замене ремня ГРМ и ремня генератора. При выявлении биения трещин и расслоений, а также следов повреждения зубьев задающего диска шкив лучше заменить заранее.

Чтобы новый шкив генератора прослужил как можно дольше, следует ответственно относиться к замене приводного ремня генератора, при необходимости корректируя его натяжение. При этом желательно также проверить, насколько свободно вращается шкив генератора.

Лучшим способом предотвращения неожиданного выхода из строя шкива коленчатого вала является своевременная проверка его состояния и замена (при необходимости). Если вы хотите чтобы новый шкив коленвала служил как можно дольше, уделите особое внимание натяжению приводного ремня и проверьте отсутствие заеданий при вращении шкива генератора.

На ремонте у нас автомобиль Лада Приора 21126, 2013 года выпуска, на котором необходимо произвести замена шкива коленвала и ремня генератора, покажем как это можно сделать своими руками в гаражных условиях. Машина приехала на «галстуке», не заводится.

Заглянули под капот, шкив стоит боком. Зуб шкива на датчик положения коленчатого вала, отошёл. Считывание не происходит, машина в итоге заглохла. Ключом на 17 ослабляем вот этот болт:

Поднимаем автомобиль, снимаем переднее правое колесо. Демонтируем боковой пластиковый пыльник при помощи Торкс Т30:

Если у вас есть помощник, то попросите его сесть в машину и нажать на тормоз, включив пятую передачу. У нас его нет, поэтому воспользуемся крепкой отвёрткой, которой мы заблокируем тормозную систему (включать пятую передачу также необходимо):

Откручиваем болт «подушки». Снизу держим ключом на 15, сверху ключом на 17:

Болт выкручиваем снизу не до конца. Если сверху посмотреть в отверстие, видно что он только прошёл кронштейн и на уровне гайки остановился. Сделано это так, потому что есть гайка с направляющей шайбой, она не должна перекашиваться и потом не пришлось нам мучатся её наживлять. Мы приподнимаем поддон, у нас двигатель вместе с кронштейном поднимается и мы сможем ремень просунуть под этот кронштейн и обвести его вокруг подушки. Проталкиваем его вниз и вытаскиваем, точно также снизу подсовываем новый. Устанавливаемый нами ремень генератора фирмы ContiTech размер 6PK номер 1125. После установки нового ремня, подтягиваем болт.

Новый шкив «Демпфер коленчатого вала ВолгаАвтоПром номер 2112-1005058, он чугунный без резинового компенсатора, обрывать его как старый уже не будет. Устанавливаем его и затягиваем:

Переставляем отвертки в тормозах наверх и подтягиваем шкив, при включенной пятой передаче. Закручиваем гайку, одеваем ремень, смотрим чтобы он сидел на всех шкивах снизу. Наживляем натяжной ролик. Для этого воспользуемся вот таким ключом натяжителя:

Включаем зажигание и проверяем работоспособность системы.

Видео замена шкива коленвала и ремня генератора в Лада Приора:

Резервное видео как заменить шкив коленвала и ремень генератора в Ладе Приоре:

Лада Приора 21126 замена шкива коленвала и ремня генератора.

На ремонте у нас автомобиль Лада Приора 21126, 2013 года выпуска, на котором необходимо произвести замена шкива коленвала и ремня генератора, покажем как это можно сделать своими руками в гаражных условиях. Машина приехала на «галстуке», не заводится.

Заглянули под капот, шкив стоит боком. Зуб шкива на датчик положения коленчатого вала, отошёл. Считывание не происходит, машина в итоге заглохла. Ключом на 17 ослабляем вот этот болт:

Поднимаем автомобиль, снимаем переднее правое колесо. Демонтируем боковой пластиковый пыльник при помощи Торкс Т30:

Если у вас есть помощник, то попросите его сесть в машину и нажать на тормоз, включив пятую передачу. У нас его нет, поэтому воспользуемся крепкой отвёрткой, которой мы заблокируем тормозную систему (включать пятую передачу также необходимо):

Откручиваем болт «подушки». Снизу держим ключом на 15, сверху ключом на 17:

Болт выкручиваем снизу не до конца. Если сверху посмотреть в отверстие, видно что он только прошёл кронштейн и на уровне гайки остановился. Сделано это так, потому что есть гайка с направляющей шайбой, она не должна перекашиваться и потом не пришлось нам мучатся её наживлять. Мы приподнимаем поддон, у нас двигатель вместе с кронштейном поднимается и мы сможем ремень просунуть под этот кронштейн и обвести его вокруг подушки. Проталкиваем его вниз и вытаскиваем, точно также снизу подсовываем новый. Устанавливаемый нами ремень генератора фирмы ContiTech размер 6PK номер 1125. После установки нового ремня, подтягиваем болт.

Новый шкив «Демпфер коленчатого вала ВолгаАвтоПром номер 2112-1005058, он чугунный без резинового компенсатора, обрывать его как старый уже не будет. Устанавливаем его и затягиваем:

Переставляем отвертки в тормозах наверх и подтягиваем шкив, при включенной пятой передаче. Закручиваем гайку, одеваем ремень, смотрим чтобы он сидел на всех шкивах снизу. Наживляем натяжной ролик. Для этого воспользуемся вот таким ключом натяжителя:

Включаем зажигание и проверяем работоспособность системы.

Видео замена шкива коленвала и ремня генератора в Лада Приора:

Резервное видео как заменить шкив коленвала и ремень генератора в Ладе Приоре:

Прочитано раз: 4 266; За сегодня: 1

Зачем менять фазы газораспределения — ДРАЙВ

Качество работы двигателя — его КПД, мощность, крутящий момент и экономичность зависят от многих факторов, в том числе и от фаз газораспределения, то есть от своевременности открытия и закрытия впускных и выпускных клапанов.

В обычном четырёхтактном двигателе внутреннего сгорания клапаны приводятся в действие кулачками распределительного вала. Профиль этих кулачков определяет момент и продолжительность открытия (то есть ширину фаз), а также величину хода клапанов.

В большинстве современных двигателей фазы меняться не могут. И работа таких двигателей не отличается высокой эффективностью. Дело в том, что характер поведения газов (горючей смеси и выхлопа) в цилиндре, а также во впускном и выпускном трактах меняется в зависимости от режимов работы двигателя. Постоянно изменяется скорость течения, возникают различного рода колебания упругой газовой среды, которые приводят к полезным резонансным или, наоборот, паразитным застойным явлениям. Из-за этого скорость и эффективность наполнения цилиндров при различных режимах работы двигателя неодинаковы.

Фазы газораспределения в поршневых двигателях внутреннего сгорания — это моменты открытия и закрытия впускных и выпускных клапанов (окон). Фазы газораспределения обычно выражаются в градусах поворота коленчатого вала и отмечаются по отношению к начальным или конечным моментам соответствующих тактов.

Так, например, для работы на холостом ходу уместны узкие фазы газораспределения с поздним открытием и ранним закрытием клапанов без перекрытия фаз (время, когда впускной и выпускной клапаны открыты одновременно). Почему? Потому что так удаётся исключить заброс выхлопных газов во впускной коллектор и выброс части горючей смеси в выхлопную трубу.

Тюнеры часто мудрят со сдвигом фаз при помощи таких сборных звёздочек. Заменив штатный распредвал на «спортивный» с другими фазами, можно добиться существенной прибавки мощности.

При работе на максимальной мощности ситуация сильно меняется. С повышением оборотов время открытия клапанов закономерно сокращается, но для обеспечения высоких крутящего момента и мощности через цилиндры необходимо прогнать куда больший объём газов, нежели на холостом ходу. Как решить столь непростую задачу? Открывать клапаны чуть раньше и увеличивать продолжительность их открытия, иными словами, сделать фазы максимально широкими. При этом для лучшей продувки цилиндров фазу перекрытия обычно делают тем шире, чем выше обороты.

Хондовская VTEC (Variable Valve Timing and Electronic Control) так же, как и тойотовская VVT-I (Variable Valve Timing with intelligence), позволяет плавно изменять фазы газораспределения фазовращателем с гидравлическим управлением. Это достигается путём поворота распределительного вала впускных клапанов относительно вала выпускных клапанов в диапазоне 40—60° (по углу поворота коленчатого вала).

Так что при разработке и доводке двигателей конструкторам приходится увязывать ряд взаимоисключающих требований и идти на сложные компромиссы. Посудите сами. С одними и теми же фиксированными фазами двигатель должен обладать неплохой тягой на низких и средних оборотах, приемлемой мощностью — на высоких. И плюс ко всему устойчиво работать на холостом ходу, быть максимально экономичным и экологичным. Вот так задачка!

Но конструкторы такие задачи уже давно щёлкают как семечки и способны при помощи сдвига и изменения ширины фаз газораспределения менять характеристики двигателя до неузнаваемости. Поднять момент? Пожалуйста. Повысить мощность? Не вопрос. Снизить расход? Не проблема. Правда, подчас получается так, что при улучшении одних показателей приходится жертвовать другими.

Doppel-VANOS (Doppel Variable Nockenwellen Steuerung) от BMW умеет двигать фазы плавно от начального до конечного значения. При помощи гидравлики система заведует как процессами впуска, так и выпуска.

А что если научить газораспределительный механизм подстраиваться под различные режимы работы двигателя? Запросто. Благо способов для этого придумана масса. Один из них — применение фазовращателя — специальной муфты, которая способна под действием управляющей электроники и гидравлики поворачивать распределительный вал на определённый угол относительно его первоначального положения. Наиболее часто такая система устанавливается на впуске. С повышением оборотов муфта проворачивает вал по ходу вращения, что ведёт за собой более раннее открытие впускных клапанов и как следствие — лучшее наполнение цилиндров на высоких оборотах.

Механизм газораспределения 3,2-литровой «шестёрки» FSI от Audi приводится цепями со стороны маховика. У каждого распределительного вала свой фазовращатель.

Но неуёмные инженеры не остановились на этом и разработали ряд систем, способных не только двигать фазы, но и расширять или сужать их. В зависимости от конструкции это может достигаться несколькими способами. Например, в тойотовской системе VVTL-i после достижении определённых оборотов (6000 об/мин) вместо обычного кулачка в работу начинает вступать дополнительный — с изменённым профилем. Профиль этого кулачка задаёт иной закон движения клапана, более широкие фазы и, кстати, обеспечивает больший ход. При раскрутке коленчатого вала до максимальных оборотов (около 8500 об/мин) на частоте вращения в 6000—6500 об/мин у двигателя словно открывается второе дыхание, которое способно придать автомобилю резкий и мощный подхват при ускорении.

Система Valvetronic позволила отказаться от дроссельной заслонки, система меняет и степень открытия клапанов и фазы. Применяется она на моторах BMW с 2001 года. Ход клапана меняется при помощи электродвигателя и сложной кинематической схемы и пределах 0,2–12 мм.

Изменять момент и продолжительность открытия — это замечательно. А что если попробовать изменять высоту подъёма? Ведь такой подход позволяет избавиться от дроссельной заслонки и переложить процесс управления режимами работы двигателем на газораспределительный механизм (ГРМ).

Аналогичная система от немецкой компании Mahle.

Чем вредна заслонка? Она ухудшает наполнение цилиндров на низких и средних оборотах. Ведь во впускном тракте под прикрытым дросселем при работе двигателя создаётся сильное разрежение. К чему оно приводит? К большой инертности разреженной газовой среды (топливовоздушной смеси), ухудшению качества наполнения цилиндра свежим зарядом, снижению отдачи и уменьшению скорости отклика на нажатие педали газа.

Система Variable Valve Event and Lift System (VEL), разработанная Ниссаном, напоминает баварский Valvetronic. Специальный эксцентрик, который приводится от электродвигателя, смещает точку опоры коромысла, и за счёт этого изменяет ход клапана. Высота подъёма варьируется в пределах 0,5–2 мм.

Поэтому идеальным вариантом было бы открывать впускной клапан только на время, необходимое для достижения нужного наполнения цилиндра горючей смесью. Ответ инженеров — механическая система управления подъёмом впускных клапанов. В таких системах высота подъёма и, соответственно, продолжительность фазы впуска изменяются в зависимости от нажатия на педаль газа. По разным данным, экономия от применения системы бездроссельного управления может составлять от 8% до 15%, прирост мощности и момента в пределах 5—15 %. Но и это не последний рубеж.

Так работает «трёхступенчатый» i-VTEC (Intelligent Variable Valve Timing and Lift Electronic Control). На низкой частоте вращения топливо экономится благодаря тому, что половина впускных клапанов практически дезактивирована. При переходе на средние обороты ранее «дремавшие» клапаны включаются в работу, но их амплитуда не максимальна. На мощностных режимах впускные клапаны начинают работать от единственного центрального кулачка. Он обеспечивает максимальный подъём клапанов, кроме того, его профиль специально заточен под мощностные режимы. Управление режимами осуществляется гидравликой и электроникой.

Несмотря на то что количество и размеры клапанов приблизились к максимально возможным, эффективность наполнения и очищения цилиндров можно сделать ещё выше. За счёт чего? За счёт скорости открытия клапанов. Правда, механический привод здесь сдаёт позиции электромагнитному.

Осенью 2007 года Toyota запустит в производство моторы с газораспределительным механизмом Valvematic, который будет изменять не только фазы газораспределения, но и высоту подъёма впускных клапанов. Не секрет, что многие производители достаточно давно применяют подобные системы. Но Toyota в серию такую систему запускает впервые. Мощность двухлитрового атмосферника 1AZ-FE, благодаря новому газораспределительному механизму, удалось поднять со 152 до 158 сил, а момент — с 194 до 196 Нм.

В чём ещё плюс электромагнитного привода? В том, что закон (ускорение в каждый момент времени) подъёма клапана можно довести до идеала, а продолжительность открытия клапанов позволяется менять в очень широких пределах. Электроника согласно прописанной программе время от времени ненужные клапаны может не открывать, а цилиндры отключать вовсе. Зачем? В целях экономии, например, на холостом ходу, при движении в установившемся режиме или при торможении двигателем. Да что режимы — прямо во время работы электромагнитный ГРМ способен превратить обычный четырёхтактный мотор в шеститактный. Интересно, скоро ли появятся такие системы на конвейере?

А это схема работы механизма VVTL-i, предложенная компанией Toyota. Здесь высота подъёма и продолжительность открытия обоих впускных клапанов изменяются скачкообразно. При работе двигателя на частотах вращения коленчатого вала до 6000 об/мин высота подъёма и продолжительность открытия обоих клапанов задаются кулачком (1), который через рокер (5) воздействует на оба клапана. На оборотах выше 6000 закон движения клапанов задаётся более высоким кулачком (2). Чтобы ввести его в строй, нужно переместить сухарь (3) вправо (сухарь перемещается под давлением масла, которое в нужный момент повышается в управляющей магистрали). После того как сухарь переместился вправо, кулачок (2) через шток (4), который до этого времени свободно качался, начинает воздействовать на клапаны через рокер.

Опытный образец четырёхцилиндрового мотора с электромагнитным приводом клапанов и непосредственным впрыском был создан компанией BMW. Здесь количество воздуха, поступающего в цилиндр, регулируется продолжительностью открытия клапана, ход при этом не регулируется. Якорь подпружиненного клапана помещён между двумя мощными электромагнитами, которые призваны удерживать его только в крайних положениях. Чтобы предотвратить ударные нагрузки, каждый раз при приближении к крайнему положению клапан тормозится. Положение и скорость перемещения клапана фиксируются специальным датчиком.

Пожалуй, дальнейшее увеличение эффективности работы мотора за счёт ГРМ уже невозможно. Выжать ещё больше мощности и момента с того же объёма при меньшем расходе можно будет только с применением иных средств. Например, комбинированного наддува или конструкций, изменяющих степень сжатия, других видов топлива. Но это — уже совсем другой разговор.

🚘 Проверка состояния шкива коленчатого вала

Если попытка запуска двигателя не увенчалась успехом или он заглох после появления скрежета или стука в моторном отсеке – причиной этого может быть повреждение шкива коленчатого вала. Симптомами его неисправности может быть неровная работа двигателя или горящая лампочка заряда аккумулятора на панели приборов, а также появление на ней символа Check Engine.

Проверка целостности шкива коленчатого вала

Убедиться в исправности шкива можно путем его визуального осмотра. Предварительно оценить наличие повреждений со стороны моторного отсека позволяет ремень генератора. Если он неподвижен, но при этом цел сам, это обычно является подтверждением разрушения шкива коленвала, либо его смещения с направляющей шпонки.

Выяснить причину неисправности наверняка можно, сняв правое переднее колесо или загнав автомобиль на яму или эстакаду. Если ремень и вал генератора неподвижны, а автомобиль не заводится, необходимо проверить целостность шкива и надежность его крепления. Чаще всего диск приходит в негодность из-за расслоения демпферной резиновой втулки (есть не на всех!). Внутренняя часть шкива в этом случае при попытке завести автомобиль будет вращаться.

В результате двигатель начинает работать со сбоями. Выявить эту неисправность можно, проверив расположение меток на распределительном и коленчатом валу и положение задающего диска в этот момент.

Проверка целостности задающего диска

Так называемый задающий диск с зубьями является частью шкива, на основании положения которой соответствующий датчик передает информацию о частоте вращения коленвала и его расположении. На основании этого сигнала работает система впрыска, именно поэтому, если шкив неподвижен, автомобиль не заводится. Если диск поврежден, но все же вращается, это вызывает сбои в работе двигателя.

Спасибо за подписку!

При осмотре шкива необходимо проверить, все ли зубья задающего диска целы (всего их 58, в двух местах имеются пробелы между зубьями в 1 шаг). Если имеют место существенные повреждения задающего диска, шкив также нуждается в замене. На поверхности его не должно быть посторонних частиц, которые могут привести к ухудшению сигнала и выходу из строя датчика положения коленвала.

При появлении характерных симптомов необходимо проверить целостность шкива коленчатого вала. Особенно пристальное внимание при этом следует обратить на состояние зубьев задающего диска и демпферной втулки (при наличии таковой). В случае обнаружения повреждений требуется замена шкива коленчатого вала в сборе.

Как установить цепь привода ГРМ и шестерни в двигатель Ford с большим блоком

Цепь привода газораспределительного механизма и шестерни шаг за шагом

Шаг 1: сгладьте его

Перед установкой шестерни коленчатого вала зачистите носик кривошипа наждачной бумагой и постучите по резьбе. Это обеспечит плавную сборку и точное считывание крутящего момента.

Этот технический совет взят из полной книги

ПОДЕЛИТЬСЯ СТАТЬЕЙ: Пожалуйста, не стесняйтесь делиться этой записью в Facebook / Twitter / Google+ или на любых автомобильных форумах или блогах, которые вы читаете.Вы можете использовать кнопки социальных сетей слева или скопировать и вставить ссылку на веб-сайт: https://www.diyford.com/install-timining-chain-gears-big-block-ford-engine/

Шаг 2: Установите синхронизирующие шестерни и цепь

Проверните коленчатый вал так, чтобы шпоночная канавка для распределительного механизма была направлена ​​вверх. Наденьте шестерню коленчатого вала на коленчатый вал, совместив зубец с точкой так, чтобы она скользила по шпоночной канавке.(Если вы используете звездочку с несколькими индексами, такую ​​как та, что слева, убедитесь, что паз, помеченный нулем, совпадает со шпонкой на коленчатом валу.) Наденьте цепь привода ГРМ на шестерню кулачка, а затем над шестерню коленчатого вала, когда вы продвигаете нижнюю шестерню по шпоночной канавке на место. Наденьте шестерню распределительного вала на кулачок, совместив отверстие в шестерне со штифтом в передней части кулачка. Убедитесь, что точки на кулачковой шестерне и звездочке совпадают.

Шаг 3: Установите эксцентрик топливного насоса и маслоотражатель

Установите эксцентрик и стопорный болт топливного насоса в переднюю часть распределительного вала и затяните болт с усилием от 40 до 45 фут-фунтов.Нанесите слой белой консистентной смазки или монтажной смазки на поверхность эксцентрика топливного насоса, чтобы избежать износа во время запуска. Не забудьте заменить маслоотражатель на коленчатом валу и прижать его к нижней шестерне привода ГРМ.

Большинство производителей кулачков предоставляют подробные инструкции по установке и регулировке кулачков вместе со своими пакетами кулачков. Эти инструкции также предоставляют производители комплектов ступенчатых колес. Пожалуйста, ознакомьтесь с рекомендациями производителя при изменении угла наклона распредвала.(Гонки на высшем уровне)

Крышка цепи привода ГРМ, демпфер вибрации и водяной насос

Шаг-1: Смажьте уплотнение крышки привода ГРМ

Смажьте сальник коленчатого вала тонким слоем белой смазки для облегчения установки. Обратите внимание на то, что на этой фотографии слой смазки достаточно тонкий, чтобы видна красная металлическая плечевая часть уплотнения. Выровняйте уплотнение в отверстии, а затем с помощью мягкого молотка постучите по нему, чтобы установить его на место в крышке цепи привода ГРМ, поочередно, пока уплотнение полностью не войдет в крышку.

Шаг 2: Используйте герметик для прокладок

Можете назвать меня старомодным, но я предпочитаю проверенный временем шеллак прокладок Indian Head для уплотнения прокладок, которые окружают водяные рубашки, например, от крышки привода ГРМ до блока и водяного насоса до крышки привода ГРМ. Тот факт, что этот продукт существует уже не менее пяти десятилетий (насколько мне известно), является свидетельством его эффективности.

Шаг-3: Обратите внимание на резиновое уплотнение на нижней части крышки привода ГРМ

Нижняя часть крышки привода ГРМ обработана для резинового уплотнения, контактирующего с масляным поддоном. Идентичное уплотнение входит в канавку в крышке заднего коренного подшипника для уплотнения задней части масляного поддона. Fel-Pro рекомендует использовать быстросохнущий клей, чтобы удерживать эти уплотнения на месте во время установки, и я обнаружил, что уплотнитель для прокладок и уплотнительных прокладок 3M очень хорошо подходит для этого.

Шаг-4: Заглушка отверстия под болт водяной рубашки (Важно!)

Перед установкой крышки цепи привода ГРМ и водяного насоса обратите внимание, что это нижнее отверстие под болт выходит в водяную рубашку.Если на этот болт не нанести герметик при установке, может произойти утечка воды. Также рекомендуется установить впускной коллектор на двигателе, прежде чем прикреплять водяной насос. Это упростит установку байпасного шланга между насосом и впускным коллектором.

Шаг 5: Отметьте ВМТ

Перед установкой только что покрашенного демпфера я использую белую краску (подойдет автомобильная краска для подкраски), чтобы пометить ВМТ. Затем я добавляю отметки краски на демпфере под углом 90 градусов, чтобы облегчить настройку клапанов.Примечание. Это прекрасный пример того, почему во время разборки следует делать фотографии и / или делать заметки и часто к ним обращаться при повторной сборке двигателя. Кажется, что я покрасил демпферный двигатель в цвет двигателя, хотя он должен быть окрашен в черный цвет. Это нужно будет исправить.

Шаг 6: Установите втулку коленчатого вала

Втулка коленчатого вала совмещается со шпоночной канавкой и плотно входит в уплотнение крышки привода ГРМ. Легкий слой масла или белой смазки облегчит установку. Демпфер удерживается от вращения на коленчатом валу с помощью этого ключа, который входит в канавку на выступе кривошипа.Убедитесь, что шпонка без заусенцев и плавно входит в паз.

Шаг 7: Установите болт амортизатора

Установите болт демпфера и шайбу и затяните с усилием от 70 до 90 фут-фунтов. Если коленчатый вал вращается во время его затяжки, заблокируйте его вращение монтировкой между двумя болтами маховика, вставленными в заднюю часть кривошипа.

Шаг 8: Установите шкив привода вспомогательных агрегатов

Шкив привода вспомогательных агрегатов завершает нижнюю переднюю часть двигателя.Затяните четыре болта, крепящих шкив к амортизатору, с усилием от 25 до 35 фут-фунтов.

Написано Чарльзом Р. Моррисом и переиздано с разрешения CarTech Inc

ПОЛУЧИТЕ СДЕЛКУ НА ЭТУ КНИГУ!

Если вам понравилась эта статья, вам понравится вся книга. Нажмите кнопку ниже, и мы отправим вам эксклюзивное предложение на эту книгу.

GM (General Motors) — 12556582

Обработка заказов может занять больше времени, чем обычно, из-за проблем у производителей с получением и доставкой запчастей.Если вам нужно узнать, есть ли деталь в наличии, позвоните по телефону перед размещением заказа. Мы делаем все, что в наших силах, чтобы заказы были отправлены в кратчайшие сроки.

Для правильной установки этого продукта может потребоваться проверка транспортного средства. Свяжитесь с нами, чтобы подтвердить правильность установки и использования автомобиля.

Артикул: 12556582

• Подходит для применений, отличных от LS7 / LS9
• Для стандартных одноступенчатых масляных насосов
• Работает с обеими звездочками кулачка P / N 12576407 и 12586481

• Требуется доставка: Товар требует доставки
• Вес: 0.7 фунтов.
• Размеры упаковки: W3.0600 ”x h4.0600” x L3.0900 ”

Всего отзывов (0)

Надежные специалисты Специалисты по двигателям и запчастям GM

Находится в США В собственности, эксплуатации и по найму
