Схема реле и предохранителей лада приора: Схема реле и предохранителей Лада Приора | Александр Медведев
Блок предохранителей Лада Приора ВАЗ-2170, 2171, 2172
Блок предохранителей Приора — это тот элемент автомобиля, который можно не только изучить, но и при ряде несложных неисправностей отремонтировать самостоятельно. Каждый владелец автомобиля хотя бы раз пробовал что-то ремонтировать своими руками.
Основные функции и принцип работы автомобильных предохранителей
Современные автомобили уже невозможно представить без применения электроники. А электроника, как и любая техника, может выйти из строя и, как правило, в самый неподходящий момент. Для защиты электрических цепей давно используется всем известный элемент — предохранитель. Основная задача любого предохранителя — это защита электрической цепи. Автомобильные предохранители не исключение.
В серии отечественных автомобилей Приора используются предохранители с плавкими элементами. Если сила тока в электрической цепи превышает допустимое значение, то плавкий элемент перегорает и размыкает цепь. Для изготовления плавких элементов используют сплав или один вид метала. Корпус, в который помещают плавкие элементы, изготавливают из особого вида стекла. Обычно корпус представляет собой систему креплений, между которыми фиксируют плавкий элемент. Такое расположение элементов типично для предохранителей Лада Приора.
Предохранители в Приоре находятся там, где и аккумулятор, то есть под капотом. Такое размещение, прежде всего, связано с безопасностью. Маркировка элементов обозначается латинской буквой F, что указывает на принадлежность к приборам с небольшой мощностью.
Маркировка предохранителей и реле, их расположение в монтажных блоках Приоры зависит от комплектации. Например, F9 указывает на предохранитель вентилятора отопителя, а F3 или F15 может показывать, где находятся предохранители бензонасоса на Приоре.
Для электрической цепи ВАЗ-2170, как и для других модификаций Приора характерно использование реле трех видов. Главный блок реле (или первое, главное реле) располагается с левой стороны от водителя.
На Приорах с кондиционером дополнительно встроен блок предохранителей и реле для осуществления функций контроля устройств, регулирующих состояние климата. В автомобилях с датчиками света запитка ламп ближнего света осуществляется через реле, которое обычно обозначают на схемах К1, но могут быть и другие обозначения.
Главный и монтажный блок автомобилей Приора
Моторный отсек ВАЗ-2170 содержит главный блок, рядом с которым находится аккумулятор и расширительный бачок. В этом блоке размещено 6 предохранителей, которые обслуживают основные электрические цепи. Для защиты главного блока сверху используется пластиковый кожух, который при потребности можно снять.
На вопрос, как снять блок предохранителей, можно дать такой ответ: замена предохранителей в главном блоке происходит в 3 этапа: отключение массы аккумулятора, снятие крышки, замена неисправной детали.
Монтажный блок предохранителей и реле часто скрывает под своей крышкой различные поломки. Все профессионалы рекомендуют начинать поиск неисправностей в электрике Приоры именно с монтажного блока, который размещается слева под приборной панелью. Защитой для блока служит панель, сделанная из пластика и прикрепленная к торпеде тремя защелками. Для снятия панели нужно прокрутить на 90° каждую защелку.
Работа генератора автомобиля, в особенности неисправность лампочки с сигналом при включении, также зависит от состояния предохранителя, составляющего монтажный блок.
За работу дворников отвечают предохранители, которые находятся в монтажном блоке. Есть случаи, когда не выходит осуществить работу дворников только в прерывистом режиме — это уже неисправность реле, за выполнение этого режима отвечает оно. В случае неисправности проводится замена.
Для автомобилей Приора монтажный блок, где находится реле стартера, играет важную роль. При выходе его из строя нужно в первую очередь проверить исправность аккумулятора.
Особенности предохранителя бензонасоса на Приоре
Любители считают предохранитель бензонасоса Приора одним из самых уязвимых мест. Когда поворачивается ключ зажигания, происходит подача электрического сигнала для включения главного реле и реле бензонасоса. В этот момент главная задача бензонасоса — создать нужное давление, чтобы обеспечить постоянную подачу топлива для двигателя.
Напряжение на бензонасосе, подающего топливо, составляет 12 В. В автомобиле Приора предохранитель топливного насоса контролирует работу системы, которая обеспечивает подачу топлива.
При выходе из строя предохранителя бензонасоса использование машины невозможно, поскольку водитель просто не сможет ее завести.
Поэтому специалисты рекомендуют при возникновении проблем с двигателем прежде всего обращать внимание на предохранитель подачи топлива.
Предохранители в системе стеклоподъемников
Использование стеклоподъемников в автомобилях Приора зависит от электродвигателей, основная задача которых — поднимать и опускать стекла. В состав обычного стеклоподъемника входят: стекла, двигатели (или регуляторы), выключатели. Регуляторы и выключатели соединяются с помощью провода.
Соединение регуляторов разработано так, что поднимать и опускать стекла можно, используя главный блок выключателей, или использовать выключатели, расположенные на дверях. Каждая дверь оснащена отдельным мотором.
В каком направлении будет работать стартер (полярность), определяет выключатель, точнее, его положение. Чтобы контролировать электрический ток, идущий на двигатели стеклоподъемников, предусмотрено специальное реле.
Если стеклоподъемник не работает, это никак не отражается на всей системе, поскольку в ней находится дополнительный предохранитель, защищающий всю цепь отдельным автоматическим выключателем.
В главном блоке выключателей есть блокирующий выключатель, который может заблокировать все дверные выключатели при включении зажигания. Поэтому нужно всегда проверять, в каком состоянии этот выключатель в данный момент времени, если производится диагностика системы.
Смена прикуривателя
Большинство водителей используют прикуриватель не совсем по назначению, забывая о том, что многие приборы, использующие ток, подключаются именно через прикуриватель. В результате возникает распространенная проблема — не работает прикуриватель. Состав прикуривателя на автомобилях ВАЗ-2170 такой же, как у многих других моделей — это металлическая спираль, которая покрыта пластиковым корпусом. Для нагревания спирали используется специальный разъем. Ремонт разъема для прикуривателя при мелких неисправностях часто проводится без демонтажа.
Предохранитель прикуривателя на Приоре можно снять достаточно легко. Как и другие предохранители Приоры, его просто отщелкивают. Обычная схема замены предохранителя: определить перегоревший элемент, произвести его замену новым с определенным установочным местом в блоке. В данном случае сила тока заменяемой запчасти будет зависеть от нахождения установочного места.
Может быть так, что замена предохранителя не принесет ожидаемого результата. Тогда в первую очередь рекомендуется провести тщательную проверку провода. Возможно, на нем повреждено изоляционное покрытие. Также нужно проверить, насколько плотно вставлены клеммы соединения. Случается и отключение провода, который питает устройство.
Покупка предохранителя прикуривателя для Приоры сегодня не является проблемой. Отечественные магазины предлагают большой выбор автозапчастей для различных моделей. При этом важно принять к сведению советы специалистов и покупать запчасти заводского качества, выпущенные в России.
Где находится реле бензонасоса Лада Приора: фото, схема
В автомобилях Лада Приора предохранитель бензонасоса является наиболее уязвимым элементом. Эту деталь достаточно часто нужно менять, и ввиду обстоятельств владельцы автомобилей делают это без посторонней помощи. Отечественный автомобиль относят к той категории, когда автолюбители производят ремонт самостоятельно.
Одна из основных деталей – блок реле и предохранителей, – который также известен под названием «монтажный блок». Этот компонент автомобильной системы замыкает в себе все электрическое оборудование.
Предохранитель бензонасоса и его функции
Функциональность системы подачи бензина в хэтчбеке Приора обеспечивается предохранителем топливного насоса. Этот компонент ответственный за функцию впрыска топлива по инжекторной подаче. Работа насоса проходит под напряжением 12 В и с его помощью осуществляется поставка топлива. В случае поломки предохранителя, автомобиль Приора не получится завести.
В чем состоит функция бензонасоса?
Этот компонент отвечает за всасывание топлива и подачу бензина к впускному инжекторному коллектору. В случае поломки подача бензина не осуществляется, и завести двигатель становится невозможно. Когда возникают неполадки с движком, владельцы автомобилей Приора в первую очередь должны провести проверку предохранителя насоса.
Работоспособность топливного насоса полностью контролирует электронная система управления. Сигнал передается в бензонасос при зажигании, после чего он начинает движение. Таким образом, создается давление определенной мощности для регулярной доставки бензина к двигателю.
Старт подачи топлива начинает ключ зажигания, приведенный в активное положение.
Принцип работы предохранителя бензонасоса
Работает предохранитель по несложной конструкции, которая включает два алюминиевых контакта и устойчивую к возгоранию пластиковую крышку. Высокое напряжение выводит его из строя и его оболочка плавится. Это является лучшим сигналом для проведения замены предохранителя.
Нормированный ток между двумя контактами проводит контактная нить, расположенная между ними. Следует учитывать маркировку, например, при обозначении в «15А», постоянное напряжение тока не может превышать это значение. В случае прохождения большего напряжения, нить оборвется, а корпус расплавится.
Где находится реле бензонасоса Лада Приора
Неисправность одной из деталей электрооборудования системы, требует провести осмотр, а затем ремонт автомобиля Приора. Прежде всего, понадобится провести диагностику блока реле и предохранителей.
Автомобили Приора имеют свою особенность, которая заключается в том, что блок реле у них разделен на три части.
- главный монтажный блок вы обнаружите слева возле ноги водителя. Чтобы открыть ящик, необходимо повернуть три фиксатора на 90 градусов;
- второй блок, расположенный под капотом, можно увидеть возле расширительного бачка;
- найти дополнительный блок можно слева со стороны пассажира.
В поисках предохранителя бензонасоса нужно заглянуть в дополнительный монтажный блок. Обычно его обозначают маркировкой F3 (15А) на схеме блока предохранителей и реле. Место расположения реле бензонасоса обозначают на схемах К2. Теперь вы без труда сможете самостоятельно найти расположение предохранителя.
Почему предохранитель бензонасоса выходит из строя
Правильная работа бензонасоса напрямую связана с такими деталями системы подачи топлива:
- бортовой компьютер;
- реле, которое адаптирует высокий ток при запуске бензонасоса и предохраняет его от сгорания – поломка реле приводит к неисправности подачи топлива;
- предохранитель, который находится рядом с реле.
Читайте также: Где диагностический разъем на Приоре
Произвести замену реле можно достаточно легко, для этого необходимо его отсоединить и поставить новую деталь.
Подводя итог, можно отметить несколько важных моментов:
- Предохранитель бензонасоса располагается в дополнительном блоке рядом с реле.
- Предохранитель обеспечивает защиту электроцепи.
- В случае высокого напряжения тока предохранитель срабатывает и размыкает цепь.
Функция защиты может прийти в действие в любое время, и благодаря этому работоспособность других деталей системы сохраняется. Главной причиной обычной является перегрев или внезапный перепад тока. Предохранитель бензонасоса защищает бортовой компьютер от скачков напряжения.
Схема предохранителей Приора: расположение и описание
Расположение предохранителей Лады Приора состоит из трех блоков. Новая модель машины в дополнение снабжена кондиционером, поэтому соединений предохранителей Приора Люкс будет четыре. Пробки изготавливают из материалов, которые легко плавятся. Они предназначаются для разъединения электрических рядов между компонентами, имеющими малую мощность. Их конструкция складывается из легкоплавких элементов, которые являются пластинками, проводящими ток.
Монтажный блок
При изготовлении используют один металл, сплав нескольких или определенное количество металлических слоев. Детали заключают в основание, представляющее собой соединение, куда крепится плавкая составляющая с контактами, подключенными к электрической цепочке. Предохранители помещают в специальный стеклянный корпус.
Вернуться к оглавлению
Расположение монтажных блоков на Приоре
На автомобиле располагается не один монтажный блок, а некоторое количество. Легкоплавкий предохранитель являет собой самую простую часть, которую можно заменить в электросхеме Лада Приора. Если отказывает любая электрическая схема, то сначала нужно посмотреть, не перегорела ли эта деталь. Для экономии проводки и обеспечения меньших негативных последствий при пожарах, предохранители размещают в различных местах и располагают их системами.
Центральный монтажный блок Приора расположен в моторной части автомобиля, под капотом, возле батареи аккумуляторов. Он представляет собой объединение из пяти самых важных предохранителей устройства, имеющих номинал 30-50 А. Их маркировку по номерам производят с левой на правую сторону блочного корпуса. Основной блок предохранителей, находящийся под капотом, содержит защищенные ряды, объединяющие в себе схему пробок.
Они составляют цепи ЭСУД, которые отвечают за бесперебойное электропитание контроллеров автомобиля, обмотку основного реле и его силовую цепь. Потом идет замок зажигания, который питает все потребительские цепи. К последним происходит подвод постоянного положительного заряда от батареи аккумуляторов. Он не зависит от расположения ключа в замке зажигания. К потребительским цепям имеют отношение следующие составляющие:
Вот здесь спрятан блок
- лампа, которая освещает салон автомобиля;
- прикуриватель;
- тормозной и звуковой сигналы;
- электропакет, который функционирует благодаря работе контроллеров дистанционного управления электронной и защитной систем машины.
Потом располагается силовая цепь, которая обеспечивает соединение аккумуляторной батареи с генератором. Дальше можно увидеть ряд включений рулевого электрического усилителя.
Расположение дополнительного блока предохранителей Лада Приора — в салоне, возле водительского места. В нем отсутствуют разъемы и печатные платы, что является основным отличием. Здесь проводка прямо подводится к гнезду предохранителя. Этот монтажный блок обеспечен подключением к главному сборнику проводов, который идет от панели приборов возле сидения водителя.
Инструкция автомобиля всегда умещает разъяснение о нахождении вспомогательного блока под бардачком за накладкой. Третий монтажный блок представляет собой соединение предохранителей и реле, находящихся с левой стороны от панели приборов. Он содержит, кроме предохранителей, реле установки климатического контроля.
Реле, которое отвечает за впрыскивание горючего и деятельность системы зажигания машины, находится под крышкой салонного отопительного прибора, со стороны пассажирского сидения.
Кроме этих двух компонентов третий блок вмещает четыре предохранителя, которые отвечают за электрический бензонасос, зажигание, обеспечение контроллеров и защиту для блоков электрозажигания.
Вернуться к оглавлению
Схема предохранителей и реле, их замена
На изображении 1 показана схема расположения предохранителей и реле в монтажном блоке. Приборы электрического оборудования автомобиля, которым необходимо большое значение тока, включаются через реле. Они защищают от подгорания контакты рубильников. Схема предохранителей и реле:
- 1 и 2 — пинцеты;
- К1 — реле срабатывания электрического вентилятора радиатора системы охлаждения мотора;
- К2 — реле обогревания заднего стекла;
- К3 — реле подключения стартера;
- К4 — вспомогательное реле зажигания;
- К5 — местонахождение резервного реле;
- К6 — реле подключения мойки и очистки переднего стекла;
- К7 — реле срабатывания фар дальнего свечения;
- К8 — реле звуковых сигналов;
- К9 — реле, срабатывающие при включении сигнала тревоги;
- К10, К11, К12 — разъемы для установки добавочных деталей;
- F1-F32 — цепи, которые защищают штыревые легкоплавкие пробки.
Расшифровка обозначений
Для того, чтобы осуществить замену реле и штыревых предохранителей, в монтажном блоке рассчитано использование специализированных пинцетов из пластика 1 и 2.
- Поворачиваем под прямым углом все три замка на крышке блока предохранителей и реле. Снимаем крышку, преодолев сопротивление фиксирующих элементов.
- Цепляем пинцетом пробку и извлекаем ее из места крепления.
- Устанавливаем в свободное пространство новый предохранитель. Его номинал должен совпадать со снятым. Каждый номинал пробки имеет свой цвет. На его поверхность нанесено числовое измерение силы тока, на которую он рассчитан.
- Устанавливаем реле той же марки, что и предыдущее. Небольшие по объему детали в устройстве желательно извлечь с помощью пинцета для пробок. Все другие детали необходимо доставать вручную, так как структура пинцета рассчитана на расположение ребер по бокам реле Лада Приора.
Как снять блок предохранителей? Необходима крестовая отвертка.
- Отсоединяем проводку от минусовой клеммы батареи аккумуляторов и снимаем крышку.
- Выворачиваем винт, который крепит панель предохранителей к доске приборов.
- Убираем его из сцепления с фиксирующими элементами и снимаем.
- Снимаем с блока все реле и пробки. Отжимаем фиксаторы клемм проводки.
- Извлекаем клеммы с проводкой из устройства и снимаем сам блок. Желательно пометить электропровода, чтобы осуществить их установку в другое соединение на старые позиции.
Устанавливаем новый блок в том же порядке, в котором снимали старый.
где находится блок, электросхема электрооборудования и проводки и видео
Релейная аппаратура и предохранители предназначены для безопасного управления электрооборудованием с салона автомобиля. Знание схемы предохранителей Приоры поможет самостоятельно произвести замену элемента в случае его неисправности.
Содержание
Открытьполное содержание
[ Скрыть]
Где находятся предохранители и их схемы
Предохранители на Приоре располагаются в подкапотном пространстве и в салоне машины.
Автомобиль оснащен следующими предохранительными блоками:
- главный;
- дополнительный;
- монтажный.
Если комплектацией Лады Приора предусмотрен кондиционер, тогда установлен еще один дополнительный блок в салоне автомобиля.
Под капотом
Главный предохранительный блок установлен в подкапотном пространстве системы охлаждения двигателя. Для защиты элементов от пыли и грязи сверху он закрыт пластиковым кожухом. В блоке располагаются шесть предохранителей, отвечающие за работу силовых цепей автомобиля.

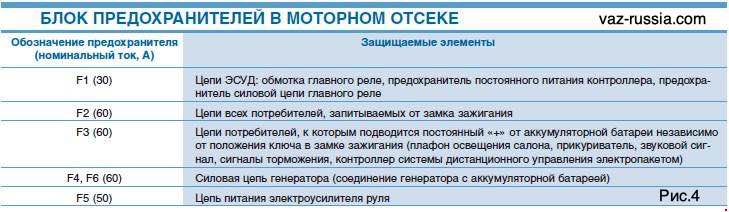

Главный блок предохранителей ВАЗ 2170
Назначение элементов схемы предохранителей Приоры.
Обозначение предохранителя, F | Допустимый ток уставки, А | Назначение в схеме |
1 | 30 | Питание микропроцессорного блока управления двигателя |
2 | 60 | Запуск системы зажигания, блок запуска стеклоподъемников, обогрев заднего стекла, охлаждение мотора |
3 | 60 | Освещение салона, аварийная световая сигнализация |
4 | 60 | Зарядный мотор-генератор |
5 | 50 | Электрический усилитель рулевого колеса |
6 | 60 | Цепи защит генератора |
В случае выхода из строя предохранителя следует отключить клемму аккумулятора и произвести замену неисправного элемента.
Каналом Виктора Куликова показано расположение блока предохранителей в подкапотном пространстве.
В салоне
С левой стороны водителя внизу установлен блок предохранителей и реле. Для допуска к элементам управления и защиты автомобиля необходимо открыть крышку путем нажатия на фиксаторы.
Дополнительный монтажный блок располагается слева от переднего пассажирского кресла. Для доступа необходимо открыть крышку консоли внизу.
Описание элементов монтажного блока предохранителей.
Элементы дополнительного блока | Назначение компонентов |
Предохранитель F1 (15А) | Защита цепей главного реле зажигания и запуска стартера |
Реле K1 | Главное реле автомобиля |
Предохранитель F2 (7,5 А) | Защита микропроцессорного блока управления двигателя |
Реле К3 | Запуск бензонасоса |
Реле К4 | Автоматическое поддержание стабильного давления топлива |
В комплектациях Приоры норма и люкс схема электрического оборудования не отличается.
Схема электрооборудования
Приора в кузове седан, хэтчбек и универсал, а также в комплектации норма и люкс имеет одинаковую схему электрического оборудования. В ней цепи кабелей являются однопроводными.
Проводка ВАЗ 2170 8 и 16 клапанов имеет следующие жгуты:
- цепь управления двигателем;
- жгут панели приборов;
- проводка передних и задних фар.
Соединение проводов производится с помощью штепсельных разъемов с влагозащитной. Они связывают все элементы электрооборудования согласно главной схемы Приоры.
- Основная схема электрооборудования ВАЗ 2170
- Расшифровка элементов схемы
Кондиционирование
Климатический контроль является частью отопителя автомобиля. Кондиционером управляет электронный контролер — водитель задает комфортную температуру и система поддерживает ее автоматически.
Принципиальная схема работы кондиционера автомобиля LADA Priora
Расшифровка схемы кондиционирования.
Номер элемента | Расшифровка |
1 | Переключатель заслонки забора воздуха с улицы |
2 | Регулятор температуры |
3 | Отопитель салона |
4 | Механическая блокировка печки |
5 | Радиатор кондиционера |
6 | Компрессор |
7 | Область всасывания воздуха |
8 | Выход горячего воздуха |
9 | Холодный воздух |
10 | Выход холодного воздуха на задний ряд |
11 | Холодный воздух обдува стекла |
Принцип охлаждения состоит в следующем:
- Нажатием кнопки включения запускается компрессор.
- Реле подает питание на электромагнитную муфту и включается насос.
- Турбокомпрессор кондиционера набирает определенное давление и радиатор становится холодным.
Габаритные огни
В схеме установлены защитные предохранители цепей освещения. Питание габаритных огней подключается через реле управления. С помощью регулятора, установленного на модуле управления световыми приборами, меняется контрастность приборной панели.
Электрическая схема габаритных огней автомобиля Приора
Фары
Схема содержит микропроцессорный блок освещения, к которому подключается датчик света. После включения замка зажигания подается питание на электронный модуль освещения. Если на улице начинает темнеть, поступает импульс от датчика света, который вмонтирован на лобовом стекле, затем напряжение через реле подается на фары.
Схема фар Приоры
Стеклоподъемники
После кратковременного нажатия на кнопку управления стеклоподъемником происходит подача сигнала на микроконтроллер. Блок управления подает питание на мотор механизма подъема, и происходит опускание или поднятие стекла.
Схема управления стеклоподъемниками
Стеклоочистители
Основным элементом является специальный программируемый блок управления. Предохранители F9 и F12 защищают схему замыканий и перегруза. Подрулевым переключателем производится управление режимами работы стеклоочистителей.
Схема стеклоочистителей ВАЗ Приора
Видео «Снятие блока предохранителей»
Каналом Делай Авто представлен процесс снятия блока предохранителей и реле в салоне автомобиля ВАЗ Приора.
Загрузка …Лада Калина — схема предохранителей
Лада Калина — схема предохранителей
Год выпуска:Схема салона
Лада Калина — схема блока предохранителей — салонСалон (версия Luxe)
Предохранитель | [A] | Цепь защищена |
F1 | 15 | Катушка зажигания, Предохранители форсунок, Блок управления системы управления двигателем |
F2 | 30 | Центральный блок электроники кузова, модуль двери водителя |
F3 | 15 | Контроллер АКПП, Тяга управления АКПП |
F4 | 15 | Контроллер системы подушек безопасности |
F5 | 7,5 | 15 терминалов инструментов |
F6 | 7,5 | Фонарь заднего хода, Контроллер АКПП |
F7 | 7,5 | Соленоид продувки адсорбера, датчик массового расхода воздуха / датчик давления, фазовращатель, датчик кислорода |
F8 | – | – |
F9 | 5 | Правый борт габаритный фонарь |
F10 | 5 | Левый борт задний фонарь, Подсветка приборов и клавиш, Подсветка номерного знака, Подсветка багажного отделения, Подсветка бокового перчаточного ящика |
F11 | 5 | Задние противотуманные фары |
F12 | 10 | Фара ближнего света, правая; Мощность электрического регулятора фар, правая |
F13 | 10 | Фара ближнего света, левая; Мощность электрического регулятора фар, LH |
F14 | – | – |
F15 | 10 | Омыватель заднего стекла, Стеклоочиститель заднего стекла |
F16 | 5 | Модуль двери водителя |
F17 | – | – |
F18 | – | – |
F19 | – | – |
F20 | – | – |
F21 | 10 | Дальний свет, фара правая |
F22 | 10 | Дальний свет, левая фара |
F23 | 10 | Правая противотуманная фара |
F24 | 10 | Левая противотуманная фара |
F25 | 15 | Обогрев передних сидений |
F26 | 5 | Блок управления антиблокировочной тормозной системой |
F27 | 15 | Прикуриватель |
F28 | 15 | Топливный насос |
F29 | 20 | Омыватель лобового стекла, центральный блок электроники кузова |
F30 | – | – |
F31 | 7,5 | Муфта компрессора кондиционера, Контроллер автоматической системы управления климатической установкой |
F32 | 7,5 | Стоп-сигналы, Внутреннее освещение |
F33 | 25 | Блок управления антиблокировочной тормозной системой |
F34 | 5 | Комбинация приборов, разъем канала передачи данных |
F35 | 10 | Центральный блок кузовной электроники |
F36 | 10 | Гудок |
F37 | 10 | Ресивер / Мультимедийная система |
F38 | – | – |
F39 | – | – |
F40 | – | – |
F41 | – | – |
F42 | – | – |
F43 | 50 | Контроллер АКПП |
F44 | 30 | Электровентилятор отопителя, контроллер автоматической системы управления климатической установкой |
F45 | 25 | Обогрев заднего сиденья |
F46 | – | – |
Указанный комплект предохранителей для версии high line «люкс» (в зависимости от комплекта опций некоторые предохранители из этого комплекта могут не использоваться в других версиях). |
Пассажирский салон (стандартное исполнение)
Предохранитель | [A] | Цепь защищена |
F1 | 15 | Катушка зажигания, Форсунка предохранителя, Блок управления системы управления двигателем |
F2 | 10 | Дневные ходовые огни |
F3 | 10 | Аварийная сигнализация |
F4 | 15 | Блок управления подушек безопасности |
F5 | 7,5 | 15 терминалов инструментов |
F6 | 7,5 | Фонарь заднего хода |
F7 | 7,5 | Датчик массового расхода воздуха / датчик давления, Датчик кислорода |
F8 | 7,5 | Указатели поворота |
F9 | 5 | Правый борт габаритный фонарь |
F10 | 5 | Левый борт задний фонарь, Подсветка приборов и клавиш, Подсветка номерного знака, Подсветка багажного отделения, Подсветка бокового перчаточного ящика |
F11 | 5 | Задние противотуманные фары |
F12 | 10 | Фара ближнего света, правая; Мощность электрического регулятора фар, правая |
F13 | 10 | Фара ближнего света, левая; Мощность электрического регулятора фар, LH |
F14 | – | – |
F15 | 10 | Омыватель заднего стекла, Стеклоочиститель заднего стекла |
F16 | – | – |
F17 | – | – |
F18 | – | – |
F19 | 20 | Дверной замок |
F20 | – | – |
F21 | 10 | Дальний свет, фара правая |
F22 | 10 | Дальний свет, левая фара |
F23 | – | – |
F24 | – | – |
F25 | 15 | Обогрев передних сидений |
F26 | 5 | Блок управления антиблокировочной тормозной системой |
F27 | 15 | Прикуриватель |
F28 | 15 | Топливный насос |
F29 | 20 | Омыватель ветрового стекла |
F30 | – | – |
F31 | 7,5 | Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой |
F32 | 7,5 | Стоп-сигналы, Внутреннее освещение |
F33 | 25 | Блок управления антиблокировочной тормозной системой |
F34 | 5 | Комбинация приборов, разъем канала передачи данных |
F35 | 10 | Центральный блок кузовной электроники |
F36 | 10 | Гудок |
F37 | 10 | Ресивер / Мультимедийная система |
F38 | – | – |
F39 | – | – |
F40 | – | – |
F41 | – | – |
F42 | – | – |
F43 | 50 | Контроллер АКПП |
F44 | 30 | Электровентилятор отопителя, контроллер автоматической системы управления климатической установкой |
F45 | 25 | Обогрев заднего сиденья |
F46 | – | – |
Реле, размещенное на блоке предохранителей и реле салона автомобиля версии «норма» и «люкс» *
Предохранитель | [A] | Цепь защищена |
К1 | 50 | Разгрузочное реле |
K2 | 30 | Дополнительное реле стартера |
K3 | 40 | Реле электровентилятора охладителя |
K4 | 30 | Реле электровентилятора охладителя |
K5 | 30 | Реле муфты компрессора кондиционера |
K6 | 30 | Реле обогрева заднего стекла |
K7 | 20 | Реле дальнего света фар |
K8 | 20 | Реле звукового сигнала |
K9 | 20 | Реле выпадения фар |
K10 | 20 | Реле фонарей заднего хода (в исполнении с АКП) |
K11 | 20 | Главное реле EMS |
K12 | 20 | Реле топливного насоса |
K13 | 20 | Реле обогрева сидений |
K14 | 70 | Реле обогрева лобового стекла |
* Указанный комплект предохранителей для версии high line «люкс» (в зависимости от комплекта опций некоторые предохранители из этого комплекта могут не использоваться в других версиях). |
Реле, размещенное на блоке предохранителей и реле салона автомобиля «стандарт»
Предохранитель | [A] | Цепь защищена |
К1 | 50 | Разгрузочное реле |
K2 | 30 | Дополнительное реле стартера |
K3 | 30 | Реле стеклоочистителя |
K4 | 30 | Реле электровентилятора охладителя |
K5 | 30 | Реле указателей поворота |
K6 | 30 | Реле стеклоподъемника |
K7 | 20 | Реле дальнего света фар |
K8 | 20 | Реле звукового сигнала |
K9 | 20 | Реле выпадения фар |
K10 | – | – |
K11 | 20 | Главное реле EMS |
K12 | 20 | Реле топливного насоса |
K13 | 20 | Реле обогрева сидений |
K14 | 30 | Реле включения аварийных сигналов |
K15 | 30 | Реле обогрева заднего стекла |
К16 | 30 | Дополнительное реле аварийной сигнализации |
Электрические цепи, защищенные предохранителями, расположенными в блоке предохранителей моторного отсека *
Предохранитель | [A] | Цепь защищена |
FF1 | 50 | Обогрев лобового стекла |
FF2 | 60 | Генератор |
FF3 | 60 | Генератор |
FF4 | 40А (с уровнем оснащения без климат-контроля — 30А) | Электровентилятор охлаждения радиатора |
FF5 | 50 | Электромеханический усилитель руля |
FF6 | 40 | Блок управления АБС |
* Комплект предохранителей определен для исполнения «люкс».В других исполнениях нельзя использовать некоторые предохранители из комплекта |
Не работает печка на Лада Калина (причины и ремонт). Проверка цепи включения Лада Стартер Калина Лада Калина не включается 2 причины
Что делать, если не включается задняя скорость на Калине. ?
Пока этого не произошло, позаботьтесь о том, чтобы у вас в комплекте ключей, которые вы постоянно с вами, необходимо было иметь накидку ключа на 36.Ключ такого размера редко встречается в магазинах, где продается инструмент. Но есть практически всегда на авторынке. Стоимость такого ключа в пределах 200 рублей, но оно того стоит.
Блокировка поворота на заднюю скорость на Калине Сделана с соленоидом, тяга которого и выполняет эту функцию.
Питание на соленоид подается с переключающего кольца, которое находится на рукоятке переключения передач. Поднимая кольцо, включаем соленоид, шток втягивается в соленоид и отпирается внутри коробки.А затем, переведя ручку в положение задней скорости, мы можем включить заднюю скорость. На коробке срабатывает концевой выключатель, и включаются лампы. задний ход и прерывистый звуковой сигнал В машине.
И когда в самый неподходящий момент мы не слышим этот сигнал и понимаем, что заднюю скорость включить нельзя, наступает некий шокирующий момент! И что теперь делать ?!
Ну не так уж и страшно! Так же не собрал соленоид цепи управления ! Вам очень повезло, если все это произошло у вас в гараже или недалеко от дома! Но если это случилось в пути, то сильно расстраиваться не стоит, ведь у нас в багажнике такой же ключ!
Повернув рулевое колесо влево до упора и посмотрев на переднюю дверь со стороны левого колеса, вы увидите тот же соленоид на коробке, к которой соединяется разъем проводами.Отсоединяем разъем и ключом на 36 откручиваем соленоид на 7-8 мм. В образовавшемся зазоре заплакал провод или даже изолирующий и слегка подтянул соленоид. Пробуем включить заднюю скорость. Получилось?! Теперь можно спокойно добираться до гаража. Только будьте очень осторожны, так как первая передача и задняя расположены очень близко.
Доехав до гаража, будем искать неисправность.
Рассмотрим электрическую схему управления соленоидом:
12 вольт через предохранитель F21 поступает на соленоид L1.Переключатель S1 на ручке Замыкаем цепь на землю. Катушка соленоида работает.
Предохранитель F21 на 10а находится в блоке предохранителей — это 8-й слева. Ключ для удаления находится в том же блоке вверху справа. Вытаскиваем предохранитель и проверяем тестером или контрольным (подаем питание от АКБ через контрольную лампу). Неисправный предохранитель заменяют новым на такой же номинал.
Следующий этап: Проверка переключателя (он, кстати, безрукий). Поднимите крышку на ручке.
Сразу видим разъем подключенный к переключателю.Отключите его.
Берем канцелярский зажим (металлический) и замыкаем им контакты разъема, провода от которого идут вниз, в подполье автомата. Если после этого можно включить заднюю скорость, значит переключатель неисправен. Если «чуда» не произошло, идите дальше. Снимите разъем с соленоида.
Вставьте в него две иглы (шитье, для тесьмы, с шариками — они не позволяют залезть друг на друга). Измеряем напряжение.Оно должно быть 12 вольт. Но это не все. Надо зарядить лампочку. Я использовал 5 Вт на 12 В. Если лампочка не горит, значит, у нас разрыв, а напряжение присутствует из-за сопротивления, образованного оксидом меди. В 99% случаев раскрытие (перелом) проволоки происходит в жгуте, в месте установки зажима на поддон. Снимите зажим, сложив его снизу насадки. Отсоедините разъем от переключателя фонарей заднего хода и снимите весь жгут.С гофры снимаем изоленту и вытаскиваем провода. Остаток проволоки виден сразу.
Обрезаем провода у окон и увеличиваем на другие подходящие по диаметру (по сечению провода). Провода всего 10 см. На скрутку лучше всего подать паяльник и выставить. Сделал с термоусадочной трубкой. Затем все утепляется лентой ПВХ.
Можно еще гофру одеть. Главное, чтобы туда не попала влага, иначе все рано или поздно придется повторять.Киньте хомут, он там не нужен. При желании обвязку можно закрепить пластиковой стяжкой — в магазине электротоваров это копейки. Установите разъемы на место и проверьте срабатывание соленоида.
Сам соленоид выходит из строя очень редко. Для проверки — его сопротивление 2,2 Ом. Если вы крутили соленоид, не забудьте еще раз его покрутить!
Вариант при выходе из строя соленоида.
Для замены соленоида необходимо слить масло из коробки. Хотя слить нельзя.Просто быстро закройте чем-нибудь отверстие, а потом быстро прикрутите новое. Масло немного вывалится — тогда валик. При установке нового соленоида его резьбу необходимо смазать силиконовым герметиком, чтобы масло не ощущалось на резьбе. Удачи всем!
Современный автомобиль буквально туп на электронику, и Lada Kalina в этом смысле не исключение. С одной стороны, электроника существенно облегчает жизнь водителю. С другой стороны, это также может стать для водителя причиной и источником головной боли, поскольку обилие электроники может серьезно усложнить устранение неисправностей.Самая частая неисправность на Калине, связанная с электроникой — невозможность включить заднюю скорость. О том, почему не включается трансмиссия и как это исправить, мы расскажем в этой статье.
Устройство механизма блокировки задней передачи в Lade «Калина»
Перечислены все основные элементы механизма блокировки
Для включения задней передачи на Kalina водителю необходимо немного переместить рычаг переключения передач на себя, а затем вперед. Сделать это нужно, приподняв на рычаге небольшое пластиковое кольцо, которое служит своеобразной страховкой.В коробке передач установлен соленоид, не позволяющий включить заднюю передачу до тех пор, пока не встанет кольцо. После подъема кольца срабатывает магнитный выключатель, встроенный в рычаг, соленоид подключается к массе, после чего шток соленоида смещается. Это приводит к тому, что ход механизма выбора передач увеличивается и доступно включение другой скорости — задней.
Почему остановился задний ход и как решить
Трудности с включением задней трансмиссии Могут возникнуть по разным причинам, наиболее частые из них перечислены ниже.
Заблокирован блокирующий предохранитель: причина номер один
FUCKER F21, отвечающий за блокировку задней передачи, находится в нижнем ряду, в восьмом подключении
Это первый элемент, на который следует обратить внимание на поломки, связанные с электроникой. В автомобиле Лада Калина этот предохранитель обозначается как F21. Его номинал — 10 А, и находится он в основном блоке безопасности автомобиля (там восьмой слева). Снимается предохранитель, осматривается его перемычка. Если он прерван, предохранитель заменяется новым.Затем машина заводится и предпринимается попытка включить заднюю скорость. Если снова появился новый предохранитель, это говорит о том, что в цепи питания соленоида произошло замыкание, поэтому менять придется не только предохранитель, но и сам соленоид.
Видео о том, где блок предохранителей в Калине
Неисправен магнитный выключатель
Стрелкой показан разъем, который нужно замкнуть с помощью провода или обычных канцелярских зажимов
Бывает нечасто, потому что деталь достаточно надежная.Решение очевидное: надо снять и проверить. Для этого необходимо снять кожух, установленный на рычаге переключения передач. Далее вы должны найти разъем, который соединен с рычагом. Он аккуратно отключается, а его контакты замыкаются каким-то проводом (подойдет обычная канцелярская скрепка, которую можно замкнуть на разъем куска ленты). После касания контактов нужно снова попробовать включить заднюю скорость. Если можно было, значит, причина была в магнитном переключателе, и его надо менять.Вот еще вариант: само пластиковое кольцо, с которым связан этот переключатель, не поднимается достаточно высоко (обычно это связано с его износом). Поэтому, прежде чем разбирать рычаг и извлекать переключатель, имеет смысл убедиться, что кольцо поднимается свободно и на нужную вам высоту. Если кольцо арендовано — его необходимо заменить.
Не подается напряжение с соленоида на рычаг переключателя скоростей
Стрелкой показан зажим с украденным проводом
Самая частая причина.Очень неудачный провод, соединяющий соленоид и рычаг переключения. Он проходит под днищем машины, возле лонжерона слева. Здесь действует влага, здесь действует химикат против льда, наконец, он может просто отломиться от удара камня. И чаще всего этот провод рвется там, где с помощью хомута крепится к лонжерону: грязь скапливается под хомутом, который действует как абразивный материал, буквально подпитывая и изолируя, и сам провод. Как правило, эти повреждения видны невооруженным глазом.Чтобы идентифицировать машину, катящуюся по смотровой яме, где проводится осмотр (в этом поможет фонарик). Если провод поврежден — его заменяют. Возможен второй вариант: повреждений не видно, а провод выглядит целым. В этом случае следует проверить с помощью мультиметра наличие на выходе соленоида напряжения. Если его нет, значит проблема в проводе.
Заблокирован блокирующий соленоид
Если при осмотре выяснилось, что блокировочный предохранитель исправен, проводка клапана и напряжение на выходах соленоида по-прежнему отсутствуют, значит, вышел из строя сам соленоид.В первую очередь необходимо установить, идет ли ток на соленоид. Для этого от него отключаются оба провода, и на каждом проверяется напряжение. Если напряжение отсутствует на обоих проводах, значит, причина поломки где-то на участке между соленоидом и предохранителем. Если на один из проводов идет напряжение, значит, в самом соленоиде сгорела обмотка. Для того, чтобы убедиться, что нужно перевести мультиметр в режим трансклонирования, после чего прикоснуться к щупу перед выходами на соленоиде.Если на дисплее мультиметра все это время виден ноль — обмотка сгорела, и соленоид необходимо заменить.
Подводя итог, скажу: подавляющее большинство проблем с задней трансмиссией вызывает повреждение проводки, которая находится в крайне неудачном месте. По сути, это серьезный просчет конструкторов Lada Kalina, которые не только разместили провода там, где их быть не должно, но и не потрудились их как следует защитить. Именно по этой причине устранение проблем с обратной передачей всегда следует начинать с осмотра проводки под левым лонжероном.В большинстве случаев это позволяет сэкономить много времени.
Если при переводе ключа в замке зажигания в положение «II» не работает стартер — возможна неисправность как стартера, так и цепи его включения.
Для проверки выключите зажигание и отсоедините провод колодки от вывода оси тягового реле стартера.
Отвертка стержневая с перемычкой вывода обмоток ведущего реле и концом провода, подключенным к плюсовому выводу аккумуляторной батареи.
При проведении этой операции необходимо соблюдать осторожность, так как возможно искрение в зоне вывода. Не закрывайте отверткой «массу» в момент выводов.
Если при этом будет проворачиваться коленчатый вал, стартер исправен, а причина неисправности — нарушение в цепи его включения. В противном случае неисправен стартер или его тяговое реле.
Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким способом (включив зажигание и выход доводчика) можно запустить двигатель и приступить к ремонту.
Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, цепи питания или цепи управления реле замка зажигания, найти неисправность в цепи включения стартера …
Вынуть из крепления блока реле стартера.
Для проверки реле стартера на его место устанавливаем исправное реле типа 902.3747-11. Для этого можно использовать реле соседних окон.
Если стартер включается с новым установленным реле, реле стартера вышло из строя и его необходимо заменить.
В противном случае необходимо проверить силовую цепь и цепь управления реле стартера.
Для проверки силовой цепи берем реле стартера из монтажного блока.
Вставьте перемычку (отрезок провода) в гнезда силовых контактов реле «30» и «87».
Переводим ключ от замка зажигания в положение «II» — «Стартер».
Если стартер включается, питание цепи питания, если нет, то тестер
Проверяем наличие «+12 В» на гнезде «30» реле стартера при нахождении ключа в замке зажигания в положении «II».
В данном случае второй («минус») щуп тестера можно подключить к болту крепления ограничителя открывания двери.
В случае подачи напряжения на гнездо «30» проверьте целостность цепи от гнезда «87» реле стартера до наконечника управляющего переключателя стартера.
Если напряжение на гнездо «30» не подается, проверьте цепь от вывода замка зажигания «50» до гнезда «30» реле.
Если цепь исправна, необходимо заменить контактную группу Замок зажигания.
В случае исправности цепи питания стартера проверьте цепь управления реле стартера — для этого вставьте щуп тестера в реле стартера «86», второй щуп тестера подсоедините к «массе».
При включенном зажигании проверить наличие «+12 В» от главного реле системы управления двигателем до гнезда «86» реле стартера
Затем вставляем щуп-тестер в гнезда «86» и «85» и проверяем, есть ли «масса» в гнезде «85», подключенном к выходу «50» контроллера.
В противном случае проверяем целостность цепей управления реле стартера от главного реле системы управления и вывода контроллера — соответственно до гнезд «86» и «85» реле стартера.
С левой стороны комбинации приборов автомобиля Лада Лада Калина установлен тахометр, по которому водитель может определить частоту вращения коленчатого вала двигателя. Неисправности в электрической цепи этого прибора могут обеспечить либо полное прекращение его показаний (стрелка тахометра при работающем двигателе равна нулю), либо скачки стрелки на шкале, не позволяющие определить точное количество оборотов коленчатого вала.
Как только заглушается задняя трансмиссия легкового автомобиля Лада Калина, сразу возникают проблемы с его парковкой. Ведь не везде можно припарковать машину только на параллельном участке дороги с последующей возможностью начать движение вперед без использования реверсивной трансмиссии. Особенностью устройства переключения зубчатой передачи является блокировка реверсивной передачи с помощью стержня, находящегося внутри соленоида (одна из разновидностей катушки индуктивности), ввинченного в корпус коробки передач (КПП).
Самая частая неработоспособность, связанная с прекращением работы одной или обеих ближайших световых фар автомобиля Лада Калина, — это выход из строя галогенных ламп, маркировка которых — Н7. А на некоторых машинах такое бывает довольно часто, лампочки загораются буквально на пару месяцев. Возможных причин возникновения лампочек несколько. Одно из них связано с не герметичностью фары, в результате чего внутрь попадает пыль. Осаждение пыли на колбе галогенной лампы приводит к ее перегреву, и она выходит из строя.
Когда на щитке приборов, с двигателем Лада Автомобиль Лада Калина загорается лампа заряда аккумулятора, это водителю к водителю, что есть проблемы связанные с какой-то неисправностью генератора. Поэтому необходимо открыть капот и посмотреть, не ослабил ли приводной ремень генератора его натяжение, если на месте.
От качества масла, залитого в коробку изменений трансмиссии автомобиля Лада Лада Калина, будет зависеть долговечность его нормальной эксплуатации, а также производимый им шум, что немаловажно для комфортной езды. водитель и пассажиры.На конвейер ВАЗ залили около 3,5 литров минерала в трансмиссионное масло КАПП Калина Производство Рязанского НПЗ (ООО «ТНК смазочные материалы») Закидываем марки ТРАНС КП класса вязкости по SAE 80W-85 (группа по GL-4 API). В инструкции по эксплуатации этого автомобиля написано, что менять его необходимо после пробега 75 тысяч километров.
Легковой автомобиль Лада Калина, первого поколения, выпускался чуть более 8 лет (2004-2013). Публикуется как 8-клапанные двигатели (ВАЗ-21114) с рабочим объемом 1.Моторы объемом 6 литров и 16 клапанов (ВАЗ-11194 и ВАЗ-21126) рабочим объемом 1,4 и 1,6 л. А с середины мая 2013 года выпускается второе поколение этих автомобилей.
Топливный электронасос, расположенный в бензобаке автомобиля Лада Калина, можно считать сердцем системы питания инжекторного двигателя. Именно он создает в рампе необходимое давление, от размера которых зависит работа электромагнитных форсунок. Контроллер управляет и выключает контроллер. При повороте водителя в положение зажигания напряжение на клеммах АЗС в течение 3-5 секунд подается через главное реле.И как только коленчатый вал двигателя начинает вращаться, то по сигналу датчика ДПКВ контроллер включает срабатывание реле топливного насоса и напряжение на его выводах будет проходить через контакты этого реле.
Перебои в работе двигателя автомобиля ВАЗ-2118 Лада Калина становятся очень хорошо заметными в режиме холостого хода (двигатель дергается), а также при попытке быстро набрать скорость (двигатель не тянет). Причин, по которым двигатель может начать работать так много, довольно много.Они могут быть связаны как с системами зажигания и питания, так и с механизмами газораспределения и кривошипно-шатунным механизмом.
В том числе в работе электродвигатель вентилятора системы охлаждения, на автомобиле Lada Lada Calina (ВАЗ-2118), управляет электронным блоком управления (ECU). Момент включения зависит от времени подачи сигнала на ЭП с датчика температуры, а напряжение с источника тока на выводы электродвигателя вентилятора поступает через реле.На автомобилях Лада Калина вентилятор может быть включен в двух режимах, с малой и высокой скоростью вращения. Снижение скорости вращения якоря электродвигателя вентилятора достигается подачей напряжения на его выводы через дополнительное сопротивление.
Если у вас в Калина перестал работать тот или иной электроприбор — фары, ближний или дальний свет, прикуриватель, плита, поворотники, а также другие устройства, то вам необходимо найти причину неработоспособности, в частности, проверить предохранители и реле в Лада Калина.
Первым делом в электрических цепях проверяют предохранители, потому что они самое слабое место цепи и обычно выходят из строя первыми. Какие предохранители за что отвечают в Лада Калина, а также где стоит реле и как найти подходящие, читайте далее.
Если вы не хотите попасть в неприятную ситуацию, когда то или иное устройство отказывается работать из-за перегоревшего предохранителя, а под рукой нет целого, полезно взять с собой комплект разных предохранителей.
Для Lada Kalina вы можете купить аналогичный комплект в любом автомагазине, торгующем автозапчастями для отечественных автомобилей. Места на это уходит совсем немного, но польза от этого в случае выхода из строя значительно сократит ваше время на устранение неисправности.
Блок реле и предохранители
Предохранители в Лада Калина находятся под панелью приборов, в блоке слева от руля. Чтобы добраться до него, нужно открыть крышку, в которой встроен переключатель фар. Крышка на кранах, если вытащить ее за верхнюю часть себя, она откроется и толкнется вниз (нижняя ее часть закреплена на оси).
F1 (10 а) — иммобилайзер, лампы и датчики панели приборов, фонарь заднего хода, поворотники .
Если какая-либо «стрелка» на панели приборов перестала работать или одна или все контрольные лампы перестали загораться, проверьте этот предохранитель, а также сами датчики или лампы.
Если задний белый фонарь не загорается при включении задней трансмиссии, то это также может быть в этом предохранителе или в переключателе заднего хода.
Переключатель заднего хода находится на коробке передач, чтобы его сменить, скорее всего, вам нужно будет снять картер двигателя, чтобы добраться до него.Расположен с левой стороны механизма на задней части коробки передач.
Если не работают поворотники и этот предохранитель в целом, проверьте также реле К5, ручку включения указателей поворота, ее разъем, а также сами лампы поворотников.
F2 (30 А) — Электростеклоподъемники .
Если перестали работать стеклоподъемники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправны, то причин может быть ряд. Для начала попробуйте нажать кнопку окна и хлопнуть дверью.Если механизм «отскочил» при поднятии стекла, это может помочь.
В противном случае нужно разобрать обшивку и посмотреть на механизм. При анализе нужно проверить исправность шестерен и всех стерневых узлов, в том числе щеток мотора. Также может быть в модуле электростеклоподъемников. Он в левой задней двери, если с ним что-то не так, то скорее всего придется менять этот модуль на рабочий.
F3 (10 А) — аварийная сигнализация .
Если «авария» не сработала и этот предохранитель исправен, проверьте реле К5.
Если у вас зажглись левый или правый поворотники и постоянно горят даже при выключении зажигания — заводской брак. В этом случае необходимо заменить блок управления электроникой кузова. Сделать это можно в официальных салонах.
F4 (20 a) — дворник, обогрев заднего стекла .
Если дворники не работают и этот предохранитель цел, проверьте также реле K4 и K6. Дело может быть в двигателе дворника, его механизме. Проверить ручку переключения «дворников» и ее разъем.
Если не работает обогрев заднего стекла, проверьте предохранитель F8, выводы отопителя, их контакты, а также контакты этого предохранителя и реле К6. Уход может плохо контактировать с телом. Проводка массы подключается к кузову под торпеду. Если в этом месте плохой или окисленный контакт, это также может вызвать проблемы с правильной индикацией приборов на панели.
F5 (25 а) — печка, электроусилитель руля, стеклопластик .
Если этот предохранитель и реле К4 целы и печка не работает, то возможно в ее электродвигателе (щетках) или кнопке включения, а также в ее контактах.
Если не работает электроусилитель руля, этот предохранитель и предохранитель F31 целочисленный, то лучше обратиться в мастерскую, так как эту неисправность будет сложно найти и устранить.
F6 (20 А) — гудок .
Если этот предохранитель и реле К8 исправны, но сигнал не работает, проверьте сам клаксон. Он находится под передним бампером возле радиатора. Иногда достаточно покрутить винт регулировки тональности. Расположение неудобное, ведь в него легко может попасть вода, как вариант можно переустановить на более высоком месте или установить другой клаксон, менее чувствительный к воде и влаге.
F7 (10A) — ЖК-индикатор приборной панели, стоп-сигналы, освещение салона .
Если стоп-сигналы не работают, проверьте этот предохранитель. Если она целая, проверьте, что выключатель стоп-сигнала, который находится в основании педали тормоза, представляет собой круглый предмет с двумя проводами, подключенными к его клеммам. Если он в нем, поможет замена. Стоит около 100 руб. Также проверьте лампы в задних головах. Если не горит один стоп-сигнал, то, скорее всего, сгорела лампа. Если оба сигнала не горят, то скорее всего дело в реле, предохранителе или переключателе.
F8 (20 А) — элемент обогрева заднего стекла .
Если заднее стекло не откладывает при включенном обогреве, проверьте этот предохранитель, выключатель К4 и К10, а также предохранитель F4.
F9 (5 А) — Правые фонари габаритов, лампа в перчаточном ящике .
Если не работает правая сторона — не сожгите правый передний и правый задний габариты, проверьте этот предохранитель, а также сами лампы.
F10 (5 А) — левые лампы габаритов, контрольная лампа освещения на панели приборов, лампочки освещения.
Аналогично предыдущему.
F11 (7,5 А) — задние противотуманные фары .
F12 (7,5 А) — правая лампа ближнего света, мотор-корректор правой фары .
F13 (7,5 А) — Лампа левого света, мотор Директор левой фары .
Если горит один из ближайших огней, проверьте один из этих предохранителей, а также саму лампу. Если не работают обе фары, проверьте исправность переключателя света, его разъема, а также самих ламп (и чтобы обе тормозились одновременно).
F14 (10 а) — правый фонарь дальнего света, дальний фонарь поворота на приборной панели .
F15 (10 а) — Левый фонарь Фонарь .
Если дальний свет не работает, проверьте также реле К7. Если не удалось, замените. Также может быть дело в самих лампах, проводке, ручке включения сигнальной лампы и ее подключении.
F16, 17 (10 А) — Лампы передних противотуманных фар .
F18 (15 А) — подогрев сидений .
F19 (10 А) — АБС .
Если предохранитель исправен, но не работает АБС, скорее всего, вышел из строя один из ее механизмов. Если горит контрольная лампа АБС на панели приборов, значит вышел из строя один из ее элементов. Это необходимо для диагностики кодов неисправностей и устранения причины.
F20 (15 А) — прикуриватель .
Частые проблемы С прикуривателем калина может быть вызвана нестандартной комплектацией. При подключении различных разъемов не происходит должной фиксации, поэтому могут быть замыкания, из-за которых выходит из строя данный предохранитель.Как вариант, можно установить дополнительный разъем или использовать разветвитель с розетками на 12 В.
F21 (10 а) — блокировка КПП заднего хода .
F22 (15 А) — блок управления сигнализацией .
F23 — Резерв
F24 — Резерв
F25 — Резерв
F26 (25 A) — ABS .
Аналогично F19.
F27 (5 А) — Запасной
F28 (7,5 А) — Запасной
F29 (10 А) — Запасной
F30 (20 А) — Запасной
F31 (50 А) — Электроусилитель руля .
Если рулевое колесо поворачивается туго, проверьте этот предохранитель, а также предохранитель F5. Если причину неисправности установить не удается, обратитесь в автосервис, т.к. рулевое управление Серьезно влияет на безопасность. Возможно что-то с блоком управления или проводкой.
Расположение реле
Реле находятся в том же блоке, что и предохранители.
K1 — Омыватель фар .
Если перестали работать омыватели и это реле исправно, проверьте их форсунки. Бывает, что они забиваются или повреждаются.
К2 — Электростеклоподъемники .
Проверьте это реле вместе с предохранителем F2. См. F2 для поиска неисправностей.
KZ — реле стартера .
Если поворачиваешь ключ зажигания, а стартер не крутит, то можно про это реле. Проверьте свои контакты, при необходимости почистите их. Далее нужно проверить клеммы АКБ на предмет надежного контакта между ними, при необходимости прочитать их.
Также проверьте контактную группу замка зажигания, возможно, нет контакта.
К4 — доп. Реле обогрева заднего стекла, выключатель печки, выключатель дворников и стеклоподъемников.
К5 — Реле-выключатель поворотников и сигнализации .
Если не работают повороты или «случайные» знаки, проверьте это реле вместе с предохранителями F1 и F3.
К6 — реле стеклоочистителя .
Проверить вместе с предохранителем F4.
K7 — реле дальнего света .
Проверяйте вместе с предохранителями F14 и F15.
K8 — Сигнал .
Проверить вместе с предохранителем F6.
К9 — противотуманные фары .
Проверка вместе с предохранителями F16 и F17.
К10 — обогрев заднего стекла .
Проверьте также реле K4 и предохранители F4 и F8.
K11 — Сиденья с подогревом .
Также проверьте предохранитель F18.
К12 — Резерв .
Силовые предохранители
Основные силовые предохранители и диагностический разъем Находятся под крышкой рядом с прикуривателем.
Надеюсь, эта статья поможет решить вашу проблему с электрооборудованием.Берите на всякий случай запасные предохранители и, по возможности, реле, тогда вам не нужно будет искать их в самый неподходящий момент или вышедший из строя автосалон.
Если у вас есть вопросы по электрике или истории, вы можете написать их в комментариях.
Лада 1200, 1300, 1500, 1600 и Нива
Стартер с высоким крутящим моментом для автомобилей Lada 1200, 1300, 1500, 1600 и Niva
- Мощность 1,4 кВт
- Стартовый вес 3,5 кг
- Шестерня диаметром 29 мм, 11 зубьев
- 82.Диаметр втулки 5 мм, расстояние между центрами отверстий под болты 114 мм
- Производство Wosp Performance
- Поставляется с комплектом клеммной колодки
- Трехлетняя гарантия
- Бесплатная перевозка на материковой части Великобритании
- Подходит для автомобилей, указанных в списке ниже (заменяет Lucas LRS00286, LRS00222)
FIAT | 131 1600 | 1974-1980 | 1585 куб. См |
ВАЗ | 1200 1.2 | 1981-1986 | 1198 куб.см |
ВАЗ | 1200 1,2 | 1970–1981 | 1198 куб.см |
ВАЗ | 1300 1,3 | 1974-1984 | 1294ccm |
ВАЗ | 1300 1,3 | 1981–1984 | 1294ccm |
ВАЗ | 1400 1,4 | 1986–1993 | 1441ccm |
ВАЗ | 1500 1.5 | 1971–1984 | 1458ccm |
ВАЗ | 1500 1,5 | 1980–1984 | 1458ccm |
ВАЗ | 1500 1,5 | 1986–1990 | 1458ccm |
ВАЗ | 1600 1,6 | 1981–1994 | 1569ccm |
ВАЗ | 1600 1,6 | 1972–1984 | 1568 куб. См |
ВАЗ | Nadeschda 1.7i | 1997-2006 | 1690 куб. См |
ВАЗ | Нива 1.6 | 1976–1996 | 1568 куб. См |
ВАЗ | Нива 1,7 | 2010- | 1690 куб. См |
ВАЗ | Нива 1,7 | 1993-2000 | 1690 куб. См |
ВАЗ | Нова 1200 1,2 | 1981–1993 | 1198 куб.см |
ВАЗ | Nova 1300 1.3 | 1981–1993 | 1294ccm |
ВАЗ | Новая 1400 1,4 | 1986–1993 | 1441ccm |
ВАЗ | Новая 1500 1,4 | 1986–1993 | 1459ccm |
ВАЗ | Новая 1600 1,6 | 1981–1993 | 1569ccm |
ВАЗ | Нова 1700 1.7 | 1996- | 1690 куб. См |
(PDF) Автоматический выключатель повторного включения, интегрированный с технологией GSM для уведомления энергосистемы
Мотивация проекта
Малайзия — одна из стран, которые получают большое количество молний, что составляет около 180 грозовых дней в год
[3]. Обычно сильный дождь сопровождается молнией и сильным ветром, из-за которого падают ветви деревьев на линии
.Согласно статье под названием «Ущерб от молнии»; Молния — это кратковременное прохождение электрического тока между
облаком и поверхностью земли или другим облаком. Электроэнергия, телефон и аналоговые или цифровые линии
данных, такие как камеры видеонаблюдения, являются примерами пути тока, по которому проходит ток молнии.
Существует два типа молний, которые могут вызвать повреждение: импульсный ток, производимый молнией, и
повреждение, вызванное магнитными полями, связанными с токами молнии [4].В последнее время источники питания
были главными проблемами, обсуждаемыми в средствах массовой информации и на конференциях национального или международного уровня. Это показывает, что этот выпуск
важен для всей страны, поскольку мир быстро развивается, где почти все приборы и оборудование, разработанные
, требуют для работы источника электропитания. Однако прерывание подачи электроэнергии является одной из основных проблем службы
, которая всегда возникает из-за многих типов неисправностей.Эта ситуация создает большую проблему для сообщества
, поскольку большая часть повреждений оборудования вызвана неожиданным током перегрузки. Как следствие,
потребителей несут большие убытки, особенно предприятия и промышленный сектор, где это влияет на производительность
. По этой причине Tenaga Nasional Berhad (TNB), главный поставщик электроэнергии Малайзии, должен гарантировать
высокую надежность и защиту электроснабжения своих потребителей [3].Следовательно, автоматический выключатель
установлен на каждой воздушной линии для обеспечения бесперебойного электроснабжения в течение всего года. Кроме того, устройство
также применяется в ЛЭП.
Этот проект направлен на разработку системы автоматического выключателя повторного включения, которая может быть применена к обычному миниатюрному автоматическому выключателю
, особенно для бытового использования. Стандартный главный автоматический выключатель, установленный внутри распределительного щита
, срабатывает только при обнаружении неисправности и должен быть сброшен вручную.Настроено, что это устройство
не работает интеллектуально. Таким образом, предлагаемая система будет реализована для решения проблемы, когда человек
должен снова включить выключатель после срабатывания выключателя. Этот проект будет сосредоточен в основном на
домашних пользователях, использующих низковольтное электроснабжение, таких как жилые районы, бытовая техника, школа и небольшие
помещения. Кроме того, этот проект также способен на защиту от перегрузки по току.Национальный электротехнический кодекс определяет сверхток
как избыточный ток, создаваемый номинальным током оборудования или допустимой токовой нагрузкой проводника.
Ampacity — это номинальная длительная допустимая токовая нагрузка. Ток, протекающий через проводник, нагревается.
Чем больше ток, тем горячее становится проводник, так как выделяется больше тепла. Это избыточное тепло
вызовет повреждение электрических компонентов [5].Таким образом, очень важно иметь устройство защиты от перегрузки по току во всех проводниках
. Это также снизит риск повреждения оборудования и принесет пользу сообществу. Кроме того, система защиты
будет более надежной в будущем.
Стандарт автоматического выключателя
Миниатюрные автоматические выключатели широко используются вместо предохранителей в бытовых приборах, таких как лампочки, нагреватели, утюги
и других аналогичных установках [6].По мере того, как в эту новую эру технология радикально развивалась, автоматический выключатель
стал одним из самых надежных устройств в качестве защитного устройства. Автоматический выключатель — это механическое переключающее устройство
, используемое в большинстве воздушных линий электропередачи для защиты линии от неисправностей, которые могут вызвать повреждение оборудования в самой линии электропередачи
. Повреждение вызвано тепловыми эффектами или эффектами электродвижущей силы перегрузки по току и короткого замыкания
.Он должен иметь возможность безопасно замыкаться в пределах возможностей устройства и безопасно размыкаться при любом токе
вплоть до отключающей способности. Автоматический выключатель автоматически прерывает прохождение аномальных токов до отключающей способности
и может непрерывно проводить любой ток до номинального. Ненормальные условия относятся к перегрузке и короткому замыканию
. Он работает путем измерения баланса токов между двумя проводниками дифференциального трансформатора тока
.Устройство размыкает свои контакты всякий раз, когда обнаруживает разницу в токе между проводником линии
,и нейтральным проводником, где предполагается, что показания как для тока питания, так и для обратного тока должны быть нулевыми. Остаточный ток
потечет куда-нибудь еще либо на землю, либо на другую цепь. Автоматический выключатель работает с использованием двух типов отключающих механизмов
, известных как биметаллический расцепитель перегрузки и электромагнитный расцепитель. Биметаллический расцепитель перегрузки
состоит из двух металлических полос с разным температурным коэффициентом расширения.Когда металлический стержень
нагревается, он прогибается. Электромагнитный расцепитель состоит из катушки и стального сердечника с подвижным якорем.
Якорь притягивается против силы пружины и приводит в действие отключающее устройство, если ток
превышает предварительно заданный предел.
0-2
Кабели, предохранители и реле | Sparesbox
В вашем автомобиле так много электрических компонентов, которые могут немного улучшить ваши впечатления от вождения.Независимо от того, являетесь ли вы энтузиастом двигателей DIY или просто нуждаетесь в замене некоторых автомобильных электрических источников, Sparesbox предлагает огромный ассортимент автомобильных электрических деталей, включая несколько типов предохранителей и держателей предохранителей, разъемы, клеммы, автоматические выключатели, розетки для прицепов, кабель зажимы, термоусадочные и реле от NARVA для всех ваших потребностей в освещении.
Ваш пункт назначения для автоэлектрооборудования в Австралии
Наш широкий выбор автомобильных источников питания включает в себя все необходимое, чтобы обеспечить бесперебойную работу вашего автомобиля, автоприцепа, грузовика или прицепа, а также обеспечить работу всех ваших электрических аксессуаров, когда они вам понадобятся.Sparesbox предлагает огромный ассортимент автомобильных электрических аксессуаров, включая кабели и кабельные наконечники, автомобильные предохранители, реле, переключатели и элементы управления, а также автомобильные электрические разъемы.
Заботясь о более технической стороне автомобильного электроснабжения, Sparesbox предлагает ряд датчиков Bosch, включая датчики зажигания, датчики частоты вращения, датчики коленчатого вала, датчики давления во впускном коллекторе, датчики давления наддува, датчики детонации, датчики давления топлива, датчики давления дроссельной заслонки и гораздо более.У нас также есть передающие блоки, соленоиды и блоки управления Bosch.
Наш ассортимент автомобильных электрических деталей
С таким огромным ассортиментом автомобильных электрических деталей вы можете рассчитывать на нас, чтобы получить то, что вам нужно (и большой выбор!) При покупке кабельных зажимов и креплений для кабельных стяжек, кабелей и кабельных наконечников, автомобильных предохранителей, реле, переключателей. И элементы управления, а также клеммы и разъемы. Мы предлагаем широкий выбор фанстастических брендов — Tridon, Hella, Narva, Battery Link, SP Tools, PROJECTA, Bosch Automotive, REDARC и многие другие — чтобы удовлетворить все ваши потребности в автомобильных кабелях, предохранителях и реле.
Sparesbox предлагает один из самых полных в Австралии выбора источников питания для автомобилей и автомобильных электрических разъемов, а также основные аксессуары, такие как материалы для автомобильной проводки. Инновационный онлайн-инструмент для установки Sparesbox также может помочь вам определить, какие автомобильные электрические детали подходят для вашего конкретного автомобиля и цели.
Посмотреть все кабели, предохранители и реле для вашего
Abarth, AC, Alfa Romeo, Alpina, Alpine, Alvis, AMC, Armstrong Siddeley, Asia Motors, Aston Martin, Audi, Austin, Austin-Healey, Bedford, Bentley, Bertone, BMC, BMW, Bolwell, Borgward, Bugatti, Buick , Cadillac, Car Body, Caterham, Chery, Chevrolet, Chrysler, Citroen, Daewoo, Daihatsu, Daimler, De Tomaso, DMC, Dodge, Eunos, Ferrari, Fiat, Ford, Foton, FPV, Geely, Genesis, Ginetta, GMC, Great Wall , Haval, Hillman, Hino, Holden, Honda, HSV, Humber, Hummer, Hyundai, Infiniti, International, Isuzu, Iveco, Jaguar, Jeep, Jensen, JMC, Kenworth, Kia, Koenigsegg, Lada, Lamborghini, Lancia, Land Rover, LDV, Lexus, Leyland, Lincoln, Lotus, LTI, Mack, Mahindra, Maserati, Maybach, Mazda, Mazdaspeed, McLaren, Mercedes-Benz, Mercury, MG, MINI, Mitsubishi, Morgan, Morris, Nissan, Noble, NSU, Opel, Pagani, Peugeot, Plymouth, Pontiac, Porsche, Proton, RAM, Reliant, Renault, Riley, Rolls-Royce, Rover, Saab, Scania, Seat, Singer, Skoda, Smart, SsangYong, Subaru, Sunbeam, Suzuki, Tata, Tesla, Тойота, Triumph, TVR, Vauxhall, Volkswagen, Volvo, Westfield, Wolseley, Zhongxing
Fuse Relay Box Is A Box — База данных электропроводки Отслеживаемый фонарик
Блок предохранителей и реле — Box Whats New
Блок предохранителей и реле — это коробка — схема расположения предохранителей и назначение электрических предохранителей и реле на volkswagen passat vw b7 2011 2012 2013 2014 2015.Блок предохранителей и реле в части пассажира предохранители 32 56 59 61 74 r10 не используется схема блока предохранителей bmw e90 тип 2 до 2008 г. легенда предохранители цепи. Схема блока предохранителей расположение и назначение электрических предохранителей и реле для kia sorento xm 2010 2011 2012 2013 2014 2015. Для bmw 3 e46 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 модельный год найдите отсек блока предохранителей в двигательном отсеке. Получите свои ориентиры с помощью специального водонепроницаемого релейного блока, чтобы составить карту следа для вашей проводки.Наш релейный блок — это наиболее эффективный способ упорядочить и отслеживать все ваши вторичные аксессуары, имеющие шесть предохранителей реле, на которые этот блок реле более чем способен питание и защита до шести независимых цепей.Предохранитель до номинального назначения f20 10 блок управления n3 9 или n3 10 f21 20 цепь.
Блок предохранителей и реле в коробке — 87 реле топливного насоса f22 15 соединительная втулка f23 20 задний блок предохранителей блока управления. class fc 2nd apr 19 2016 ncoln ls 2000 2006 схема блока предохранителей год выпуска 2000 2001 2002 2003 2004 2005 2006 панель предохранителей со стороны пассажира панель предохранителей.
Блок предохранителей и реле представляет собой коробку —
Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрии, все аспекты, требующие схемы подключения, используемые для обнаружения помех, нового вспомогательного оборудования и т. д.Блок предохранителей и реле представляет собой коробку Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок реле с предохранителями представляет собой блок На этой принципиальной схеме показано общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.Amazon com Блок предохранителей и реле с 12 гнездами, блок с 6 реле, блок держателя предохранителей ATC ATO с реле предохранителей и металлическими штырями 41 шт. Для автомобилей и лодок-джипов судовой моторный отсек автомобиля Amazon com iztoss Блок реле с предохранителями с 12 гнездами [6 реле] [6 плавкие предохранители] с реле 12 В, 40 А, предохранителями и металлическими штырями для автомобильного и морского применения Промышленные и научные блоки распределения питания и блоки предохранителей с реле swe check Amazon com Блок реле с автоматическими водонепроницаемыми предохранителями 12 В [держатель реле в стиле 6 bosch] [6 atc ato держатель предохранителя] универсальный релейный блок для автомобильной техники 12 В легковое оборудование для морских судов автомобильные релейные блоки в стиле Bosch — выберите 4, 6 или 8 реле Блок предохранителей и реле lada world 16-позиционный блок предохранителей 4-позиционный релейный блок комбинированный монтажный блок 12 В 24v car truck amazon de auto Mil spec универсальный блок реле с предохранителями
Блок реле с предохранителями в коробке
Блок реле с предохранителями в коробке
Коробка предохранителей и реле — это коробка — это визуальное представление компонентов и кабелей, связанных с электрическим подключением.Эта графическая диаграмма показывает нам физическое соединение, которое намного легче понять в электрической цепи или системе. На электрической схеме могут быть обозначены все соединения с указанием их взаимного расположения. Использование этого может быть положительно признано в производственном проекте или при решении электрических проблем. Это может предотвратить большой ущерб, который даже подорвет электрические схемы. широко используются в производстве схем или других проектах электронных устройств. Компоновка облегчает общение между инженерами-электриками, проектирующими электрические схемы и их реализацией.Фотографии также пригодятся при ремонте. Он показывает, была ли установка спроектирована и реализована надлежащим образом, подтверждая регуляторы безопасности.
Блок предохранителей и реле представляет собой коробку показывает схему цепи с ее впечатлением, а не подлинным изображением. Они предоставляют только общую информацию и не могут использоваться для ремонта или проверки цепи. Функции различного оборудования, используемого в схеме, представлены с помощью принципиальной схемы, символы которой обычно включают вертикальные и горизонтальные линии.Однако известно, что эти линии показывают поток системы, а не ее провода. представляет собой оригинальную и физическую схему электрических соединений. Схема разводки на картинке с разными символами показывает точное расположение оборудования во всей цепи. Это гораздо более полезно в качестве справочного руководства, если кто-то хочет узнать об электрической системе дома. Его компоненты показаны на картинке, чтобы их можно было легко идентифицировать.Блок предохранителей и реле Is A Box используйте стандартные символы для подключения устройств, обычно отличные от тех, которые используются на принципиальных схемах.Электрические символы показывают не только место установки, но и тип устанавливаемого устройства. Например, поверхностный потолочный светильник обозначен одним символом, утопленный потолочный светильник — другим символом, а поверхностный люминесцентный свет — другим символом.
